Page 1
TH 2000
Kule Tipi Seramik Isıtıcı
Ceramic Tower Heater
Kullanım Kılavuzu
Instruction Manual
Page 2
İçindekiler
Genel
Kullanım kılavuzu Hakkında .................................................3
Sorumluluk............................................................................3
Kullanım Kılavuzundaki İşaretler ..........................................3
Güvenlik
CE Deklerasyonu..................................................................4
Kullanım Amacı ve Ömrü......................................................4
Yetkisiz Kullanım...................................................................4
Elektriksel Güvenlik ..............................................................5
Yangın Tehlikesi....................................................................5
Sevk......................................................................................6
Tehlike Durumunda...............................................................6
Genel Bakış
Ürün Tanımı ..........................................................................7
Teknik Veriler ........................................................................8
Teslimat Kapsamı .................................................................8
Ürün Özellikleri .....................................................................8
Montaj
Paketten Çıkarma .................................................................9
Ürün Kurulumu....................................................................10
Uzaktan Kumanda ..............................................................10
Kullanım
LCD Gösterge .....................................................................11
Kontrol Paneli......................................................................11
Cihazı Açma........................................................................12
Cihazı K
Güç Kontrolü.......................................................................13
Sıcaklık/Zamanlayıcı...........................................................13
Salınım................................................................................14
Uzaktan Kumanda ..............................................................14
Aşırı Isınmaya Karşı Koruma..............................................14
Devrilme Emniyet Şalteri ....................................................14
Temizlik ve Bakım .............................................................15
Sorun Giderme..................................................................16
Kullanım Sonrası
Cihazın Geri Dönüşüm Noktalarına Bırakılması.................17
apama ...................................................................12
2
Page 3
Genel
Size uzun yıllar güvenle hizmet verecek olan
Fakir TH 2000 Kule tipi Seramik Isıtıcısını satın almış
olduğunuz için kutlarız.
Kullanım kılavuzu
hakkında:
Sorumluluk:
Kullanım Kılavuzundaki
işaretler
Bu kullanma kılavuzu almış olduğunuz üründen en iyi performansı almanız için hazırlanmıştır. Ürünü çalıştırmadan
önce lütfen kullanma kılavuzunu dikkatle okuyunuz. Bu kılavuzu ilerideki kullanımlar için güvenli bir yerde saklayınız.
Firmamız kullanma kılavuzundaki talimatlara u
kaynaklanan herhangi bir yaralanmadan ve zarardan sorumlu değildir.
q Ürünümüz Fakir Elektrikli Ev Aletleri Dış Ticaret A.Ş adına
Shenzhen Lianchuang Technology Group Co. Ltd.
Lianchuang Technical Zone, Bulan Road Longgang District
Shenzhen P.R.C tarafından üretilmiştir.
UYARI!
Kullanma kılavuzundaki uyarılara uyulmaması yaralanmalara veya ölüme sebebiyet verebilir.
ymayarak
DİKKAT!
Belirtilen riskler cihazın zarar görmesine neden olabilir.
Diğer yararlı bilgileri kullanma kılavuzunda bulabilirsiniz.
Aşırı ısınma tehlikesi: Cihazın üzeri örtülmediğinden veya
herhangi bir nesne ile kapatılmadığından emin olunuz.
NOT!
UYARI!
3
Page 4
Güvenlik
CE deklarasyonu
ullanım amacı ve ömrü
K
Yetkisiz kullanım
Cihaz, ürün ve ürün güvenliği yasasına( GPSG) uygundur ve
Avrupa Birliği standartlarına (2004/108/EC) ” Elektromanyetik Uyumluluk ”ve “Düşük Voltaj Direktifi”(2006/95/EC)’ne uygun bir şekilde üretilmiştir. Cihazın etiketinde CE işaretini görebilirsiniz.
Bu cihaz sadece ev kullanımı için tasarlanmıştır. Endüstriyel
ve ticari kullanım için uygun değildir. Kullanım ömrü 10 yıldır.
Aşağıdaki yetkisiz kullanım örneklerine bağlı olaraktan size
ve cihazınıza zarar gelebilir.
● Cihazın, çocuklar, fiziksel durumu cihazı kullanmaya müsait olmayan kişilerce,akli dengesi bozuk yada bilgi ve deneyimden yoksun kişilerce başlarında güvenliklerinden sorumlu biri olmadıkça k
Çocukların cihazla oynamamalarından emin olmak için
gözlenmeleri gerekmektedir.
ullanılmaması gerekmektedir.
Ambalaj filmleri boğulma tehlikesine neden olabilir. Oyun
oynamak için kullanılamaz.
● Patlayıcı ve/veya yanıcı maddelerin bulunduğu ortamlarda
cihazı çalıştırmayınız.
● Cihazı açık alanda kullanmayınız.
4
Page 5
Güvenlik
Elektriksel Güvenlik ● Cihazı kullanmadan önce, şebeke voltajınız ile cihazın volta-
jının uyumlu olduğundan emin olunuz.
● Cihazı her zaman kuru zeminlerde kullanınız. Yağmur ve
nemden koruyunuz.
● Asla ıslak elle fişe dokunmayınız.
● Cihazın fişini prizden çekerken mutlaka fişinden tutunuz, kablosundan çekmeyiniz.
● Cihazın kablosunu bükmeyiniz ve üzerine herhangi bir nesne koymayınız. Aşırı
● Cihazın kablosunda herhangi bir arıza ya da hasar var ise, cihazı kullanmayınız ve Fakir Yetkili Servisi’ne başvurunuz.
● Cihazın gücüne uygun uzatma kablosu kullanınız.
● Cihaz kullanımda değilken, cihazın yerini değiştirirken, cihazın parçalarını monte ederken ya da sökerken ve cihazı temizlerken, fişini mutlaka prizden çekiniz.
● Patlayıcı veya yanıcı gazların v
vuzlarında cihazı kullanmayınız.
● Güvenliğiniz için ısıtıcı üzerindeki deliklere elinizi sokmayınız.
● Kullanım sırasında ısıtıcı ve duvar veya herhangi bir objenin
mesafesi 20cm’den fazla olmalıdır.
● Isıtıcının üst kısmının 1m. üzerinde gaz dolaşımına yol açabilecek bir nesne olmamalıdır. Isıtıcıyı diğer elektrikli cihazlarla aynı fişte kullanmayınız.
sıcak ortamda çalıştırmayınız.
arlığında, duş ve yüzme ha-
ngın Tehlikesi
Ya
● Cihaz yangın tehlikesi oluşabilecek garaj ya da tahta klube
gibi yerlerde kurulmamalı, çalıştırılmamalıdır.
● Isıtma amacıyla kullanılacak oda yanıcı maddeler (gaz, solvent, basınçlı sprey kutuları) veya kolay yanabilir maddelerin
(Tahta, kağıt vb) depolandığı bir yer olmamaldır. Bu tür materyalleri ısıtıcıdan uzak tutunuz..
● Patlayıcı veya yanıcı maddelerin yakınında cihazı kesinlikle
kullanmayını
● Cihazı diğer objelerle bitişik olarak kullanmayınız. Ürünlerin
tutuşmasını önlemek için en az cihazla diğer materyaller arasında 30 cm mesafe olmalıdır.
● Ürün duvara monte edilirken daha sonra cihazın önüne
düşebilecek perde, havlu vb materyallerin asılmayacağından
emin olun.
● Ürünün üzeri havlu, perde vb materyalle örtülmemelidir.
● Cihazın hava akımının herhangi bir nesne tarafından engellenmemesi
ne alınarak cihaz yerleştirilmelidir.
● Cihaz kapatıldıktan sonra cihaz bir süre sıcak kalacağını
unutmayın.
z.
gerekir. Bu nedenle minimum mesafeler göz önü-
5
Page 6
Güvenlik
Sevk
Tehlike durumunda
Tehlike durumunda
Cihazı orijinal ambalajında veya cihazın zarar görmesini önlemek için, iyi ve yumuşak pakette taşınması gerekmektedir.
Tehlike veya kaza durumunda, derhal fişi çekin.
UYARI!
Arızalı bir cihazı çalıştırmayınız. Elektrik çarpma ve
yangın tehlikesi vardır.
Fakir Yetkili Servisi’ne başvurmadan önce, sorun giderme
bölümünde belirtilen direktifler doğrultusunda sorunun giderilmediğinden emin olunuz.
Eğer sorunu kendiniz çözemiyorsanız, lütfen Fakir Yetkili
Servis’i ile irtibata geçiniz.
NOT!
6
Page 7

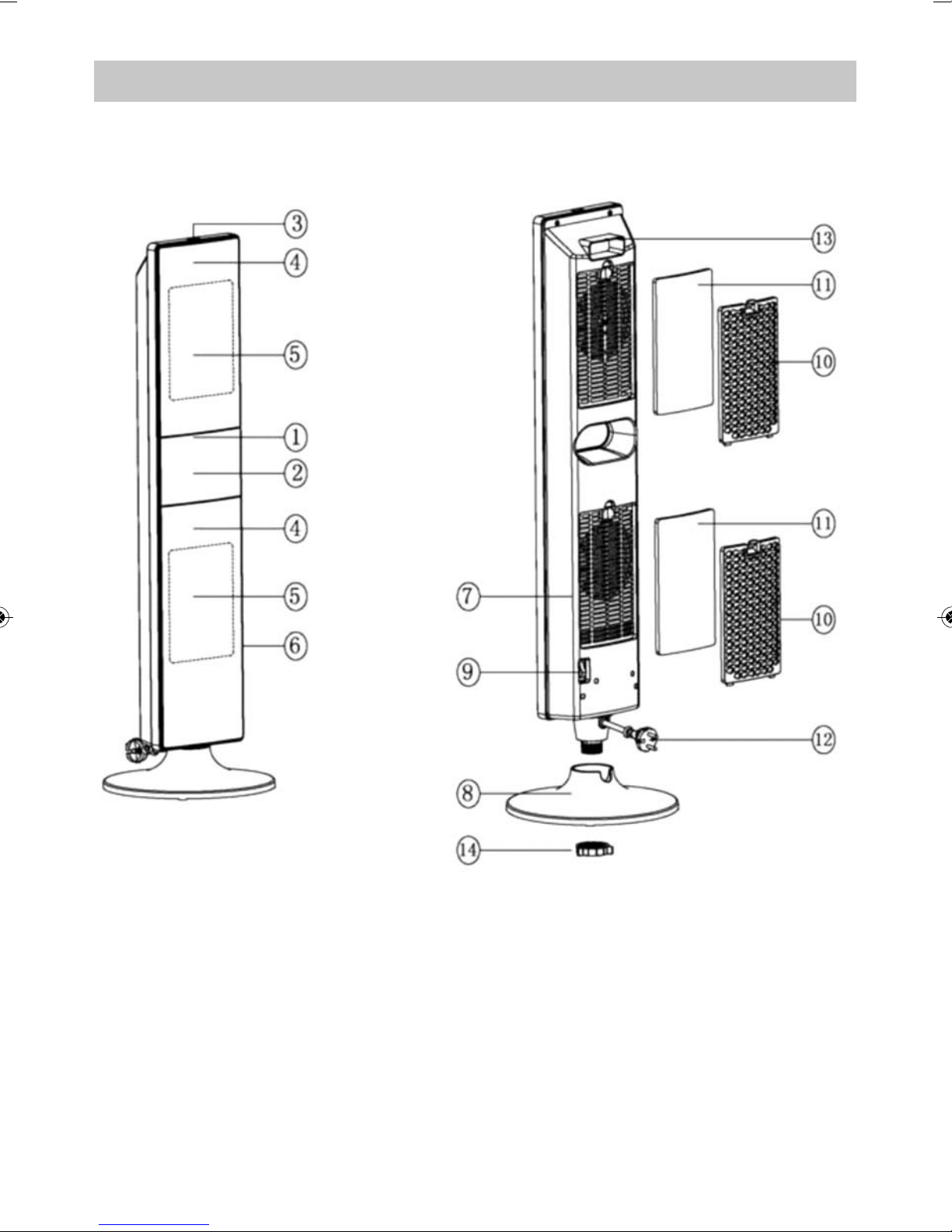

Ürün Tanımı
Genel Bakış
1、LCD gösterge 8、Stant ayağı
2、Kontrol Paneli 9、Ana şalter
3、Açma/ Kapama düğmesi 10、Filtre Kapağı
4、Izgara 11、Toz filtresi
5、Hava çıkış 12、Güç kablosu
6、Dekoratif Halka 13、Tutamak
7、Arka Kapak 14、Taban sabitleyici
7
Page 8
Genel Bakış
Teknik Veriler
Model TH 2000
Referans Kodu 62 07 006
Voltaj / Frekans 220-240V/50Hz
Toplam Güç 2000W
Güç seviyesi 600/1000/1200/2000 W
Hava hızı ≥1.3 m/s
Salınım ca. 75°
Zamanlayıcı 1-12 saat
Ses Seviyesi ≤50dB （A）
Devrilme emniyet açısı 40±10° eğim
Ölçüler 0,26 x 0,26x 0,85 m
Güç Kablosu ca. 1,6 m
Ağırlık 4.3 kg
Teslimat kapsamı
Ürün Özellikleri
-1 adet ana ünite
-1 adet stant ayağı
-1 adet Taban sabitleyici
-1 adet Uzaktan kumanda
-1 adet Kullanma K
Eğer cihaza nakliyesi sırasında bir hasar meydana gelmiş
ise, lütfen ürünü aldığınız mağaza ile irtibata geçiniz.
Cihazın ambalajını daha sonra taşıma veya depolama
işlemleri için saklayınız.
• Ayarlanabilir ısı/ zamanlayıcı fonksiyonu. 2 seramik ısıtıcı
plaka ayrı ayrı kontrol edilebilir.
• Cihazın kolay taşınmasını sağlayan tutamak
• Kolay temizlenmeyi sağlayan çıkarılabilir toz filtresi
• Ci
hazın üst kısmında yer alan pratik açma kapama
düğmesi
• Ana şalter
• Cihazın devrilmesi halinde emniyet için otomatik kapanma
• 4 farklı ayarlanabilir güç ayarı 600W-1000W1200W-2000W
• Aşırı ısınma korumalı panel ızgara
• 15˚-35˚ derece arası elektronik ayarlanabilir yüksek hassasiyetli termostat
• Uzaktan kumanda
• 1-12 saat arası zamanlayıcı fonksiyonu ile 75 ° lik salınım
• Yer tasarufu sağlayan, yenilikçi, ultra- ince tasarım
• Ekstra stabilite için dayanıklı sert cam taban
• İki aşırı ısınma emniyeti
• Devrilme emniyeti 4
lavuzu
0±10° eğim
8
Page 9
Montaj

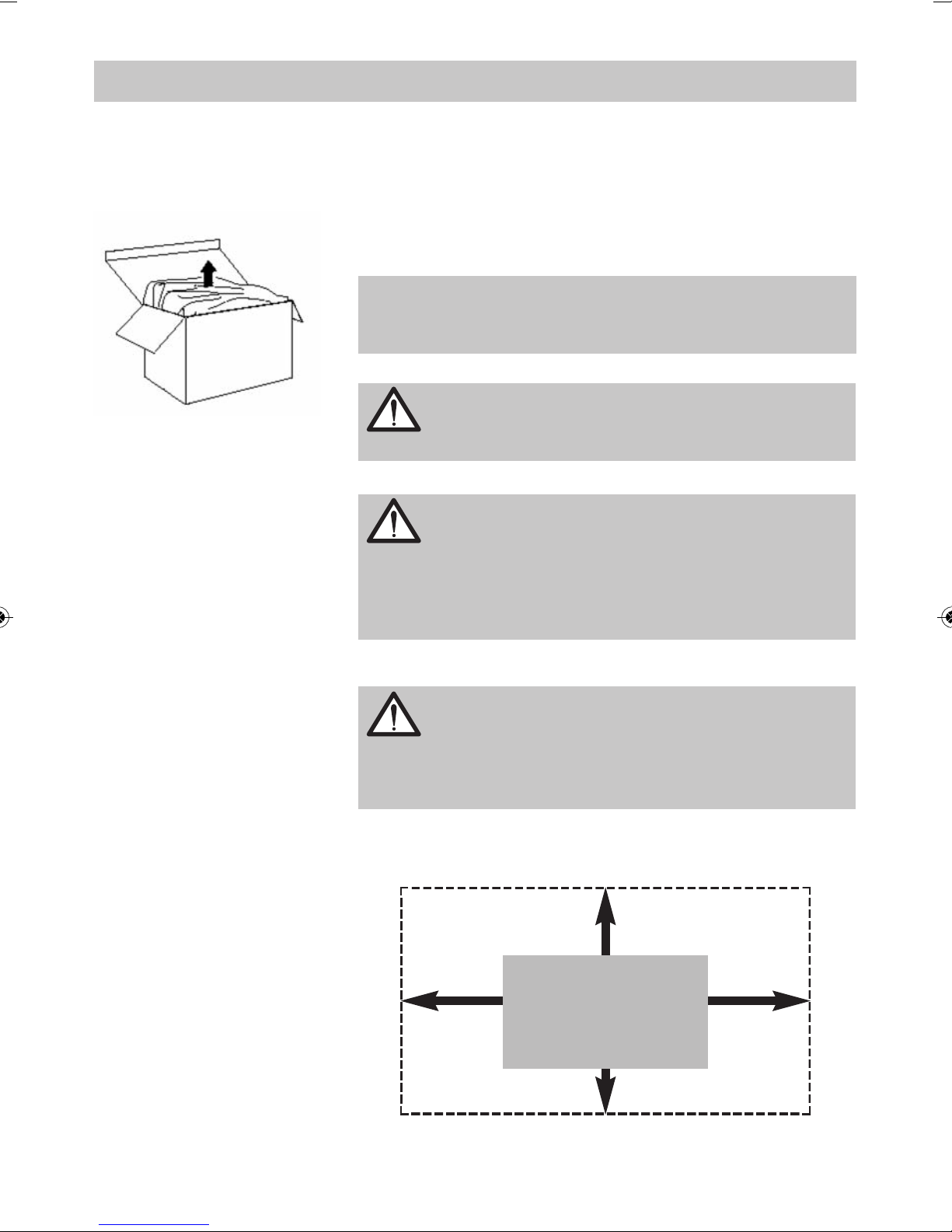

Paketten Çıkarma
Eğer cihazda nakliye sırasında bir hasar meydana gelmiş
ise, lütfen ürünü aldığınız mağaza ile irtibata geçiniz.
Cihazın ambalajını saklayınız.
Cihazın ambalajını daha sonra taşıma veya depolama
işlemleri için saklayınız.
Arızalı bir cihazı çalıştırmayınız. Elektrik çarpma ve yangın
tehlikesi vardır.
Kurulum sırasında cihazın fişinin prize takılı olmadığından
emin olunuz.
NOT!
UYARI!
UYARI!
UYARI!
Cihazın mobilya, perde veya diğer yanıcı nesnelere yakın
mesafede olmadığından emin olun. Aşağıda cihazın çevredeki nesneler, duvarlar ve tavanlar arasındaki mesafeyi
gösteren krokiyi bulabilirsiniz. Bu mesafeler cihazın rahat
hava sirkülasyonunu için belirlenmiştir.
30 cm
30 cm 30 cm
TH 2000
9
Page 10
Montaj

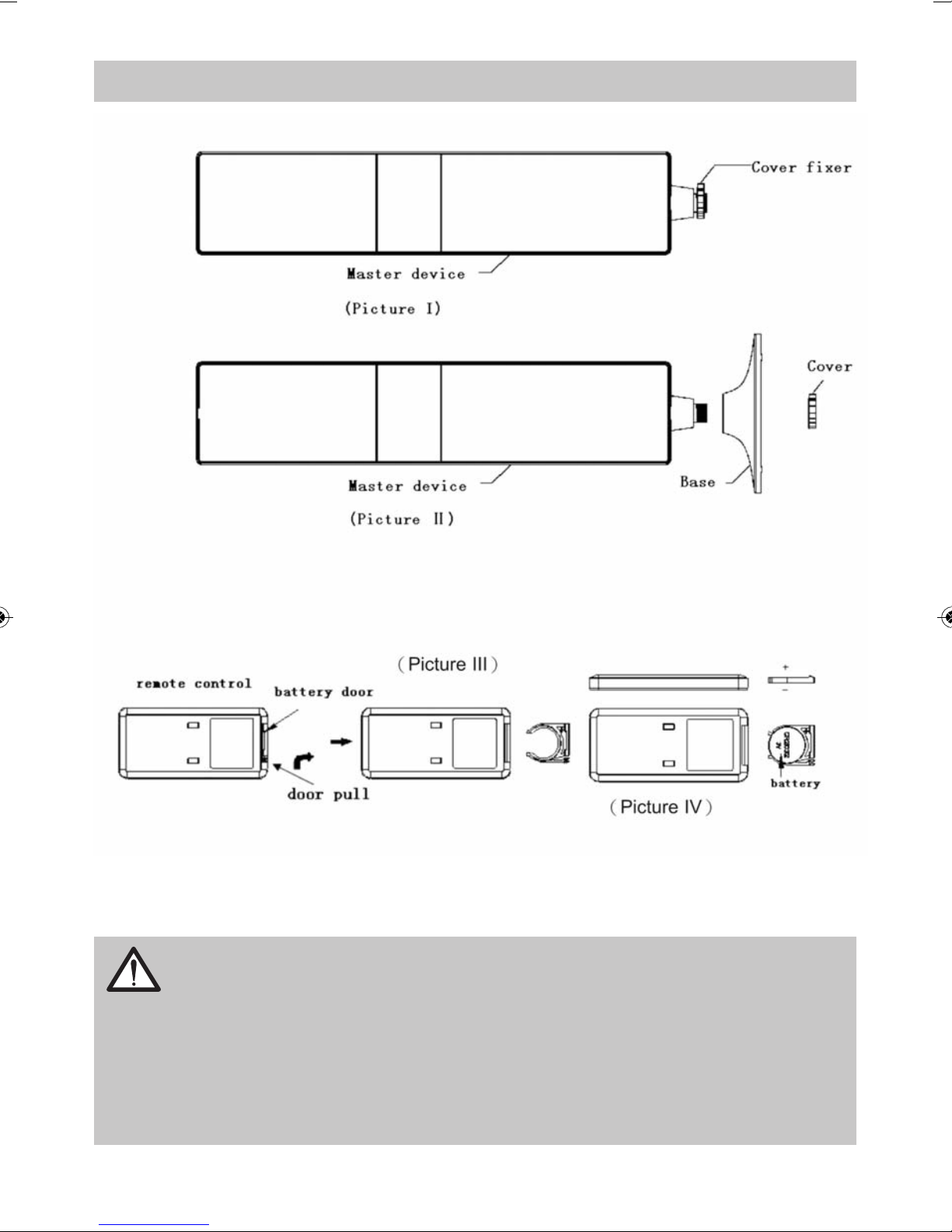

Ürün Kurulumu
Taban Sabitleyici
Ana Ünite
(Şekil 1)
Taban
Sabitleyici
Ana Ünite
(Şekil 2)
Cam Taban
• Ana üniteyi alt tabanına ulaşabilecek şekilde bir tezgahın üzerine koyunuz. Taban sabitleyiciyi ünitenin tabanından sökünüz. Şekil 1
• Cam tabanı, ana üniteye taban sabitleyici ile takınız ve iyice sıkınız. Şekil 2
• Cihazı dik konuma getiriniz ve sabit bir yere koyunuz.

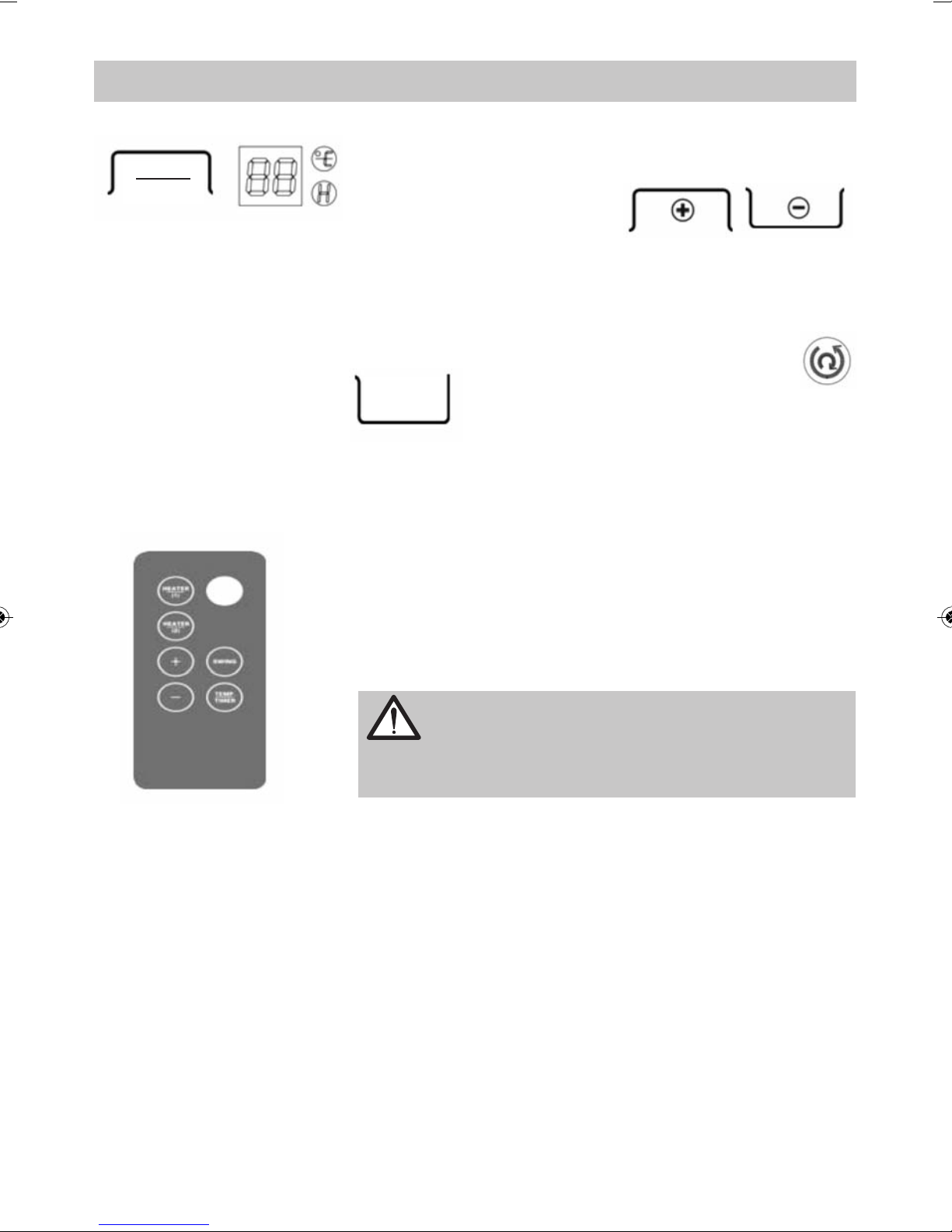

Uzaktan kumanda
(Şekil 3)
Uzaktan kumanda
Pil Kapağı
Pil Yuvası
(Şekil 4)
Pil
Uzaktan kumandanın arkasındaki (Şekil 3) pil bölmesinden pil yuvasını çekerek çıkartın.
Pil bölmesindeki kutuplara (Şekil 4
) göre pili yerleştirin.
10
Page 11
LCD Gösterge
Kullanım
UYARI!
● Cihazın düz ve kuru bir zeminde kullanıldığından emin
olunuz.
● Prizinin doğru şekilde topraklanmış olduğundan emin
olun.
● Prizi 16 A otomatik sigorta ile korunmalıdır.
● Cihazı gücüne uygun uzatma kabloları kullanınız.

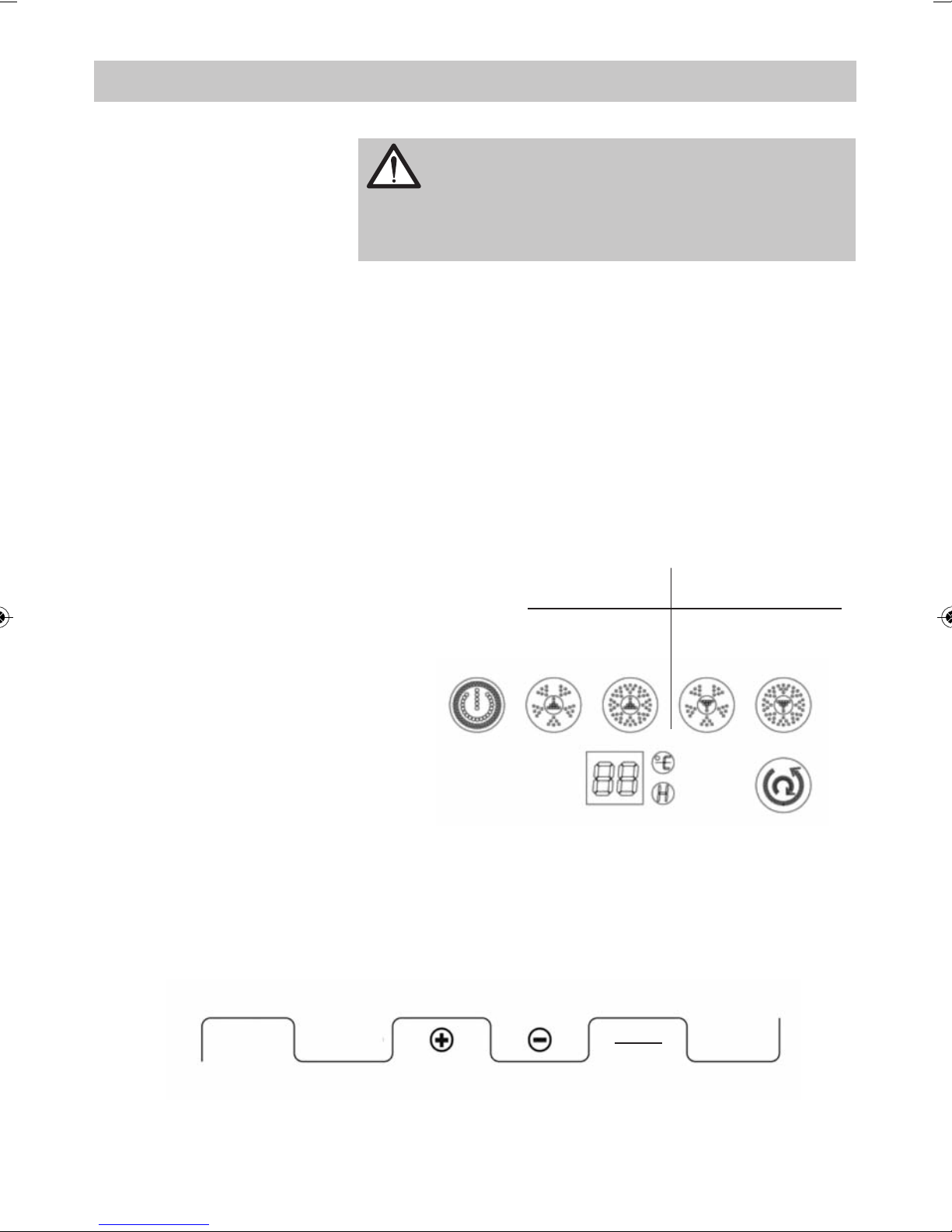

Kontrol Paneli
EN
HEATER1 HEATER2 SWINGTEMP.
Açma/Kapama
Üst Isıtıcı (PTC)
600
Watt
1000
Watt
Sıcaklık
Zamanlayıcı
Alt Isıtıcı (PTC)
600
Watt
1000
Watt
Salınım
TIMER
TR
Isıtıcı 1 Salınım
Isıtıcı 2
Sıcaklık
Zamanlayıcı
11
Page 12
Kullanım
Cihazı Açma
● Cihazın arkasında bulunan ana şalter (açma/kapama)
düğmesine basın. (BEKLEME MODU)
● Cihazı etkinleştirmek için bekleme modundayken cihazın
üst kısmında yer alan açma/kapama düğmesine basın.
● Cihaz kullanıma hazırdır.

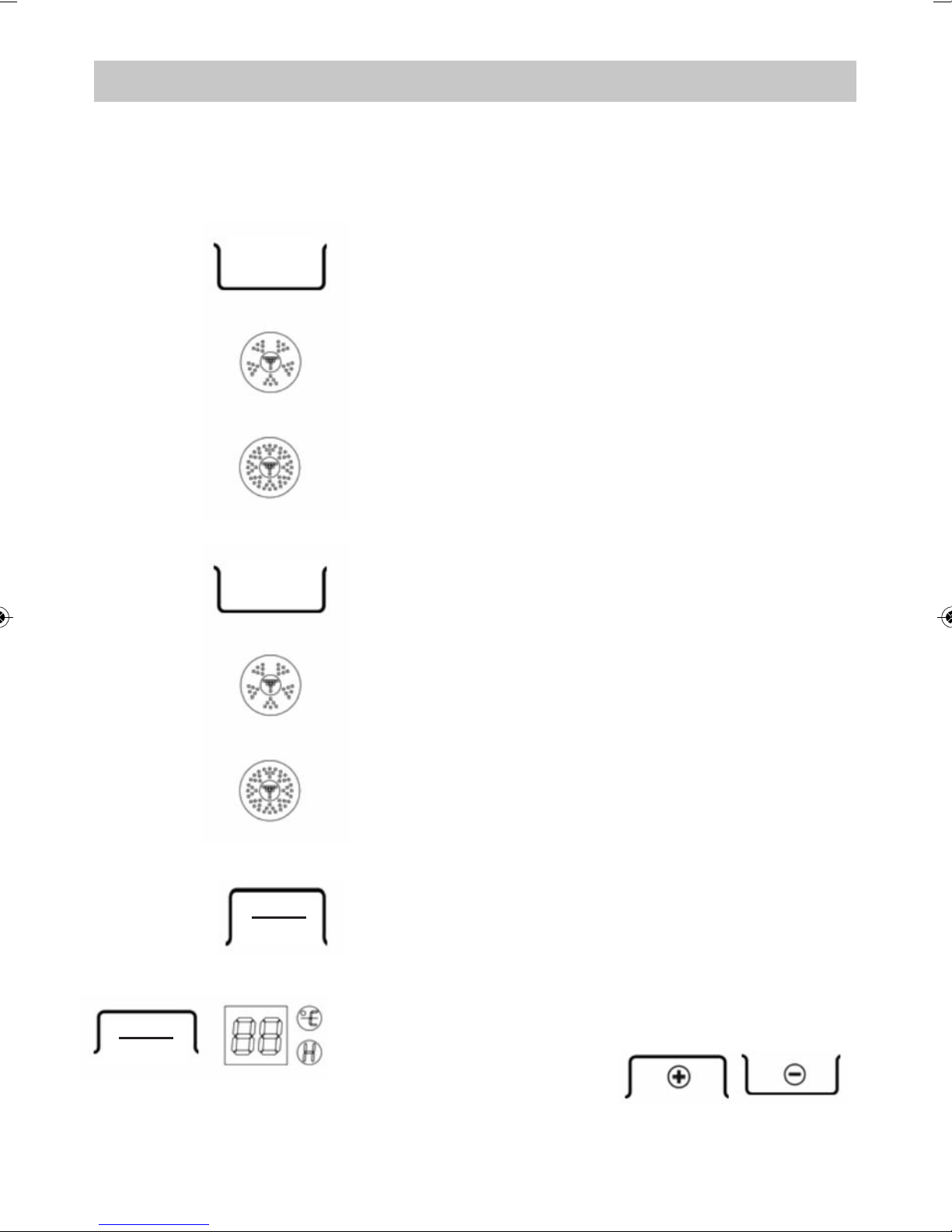

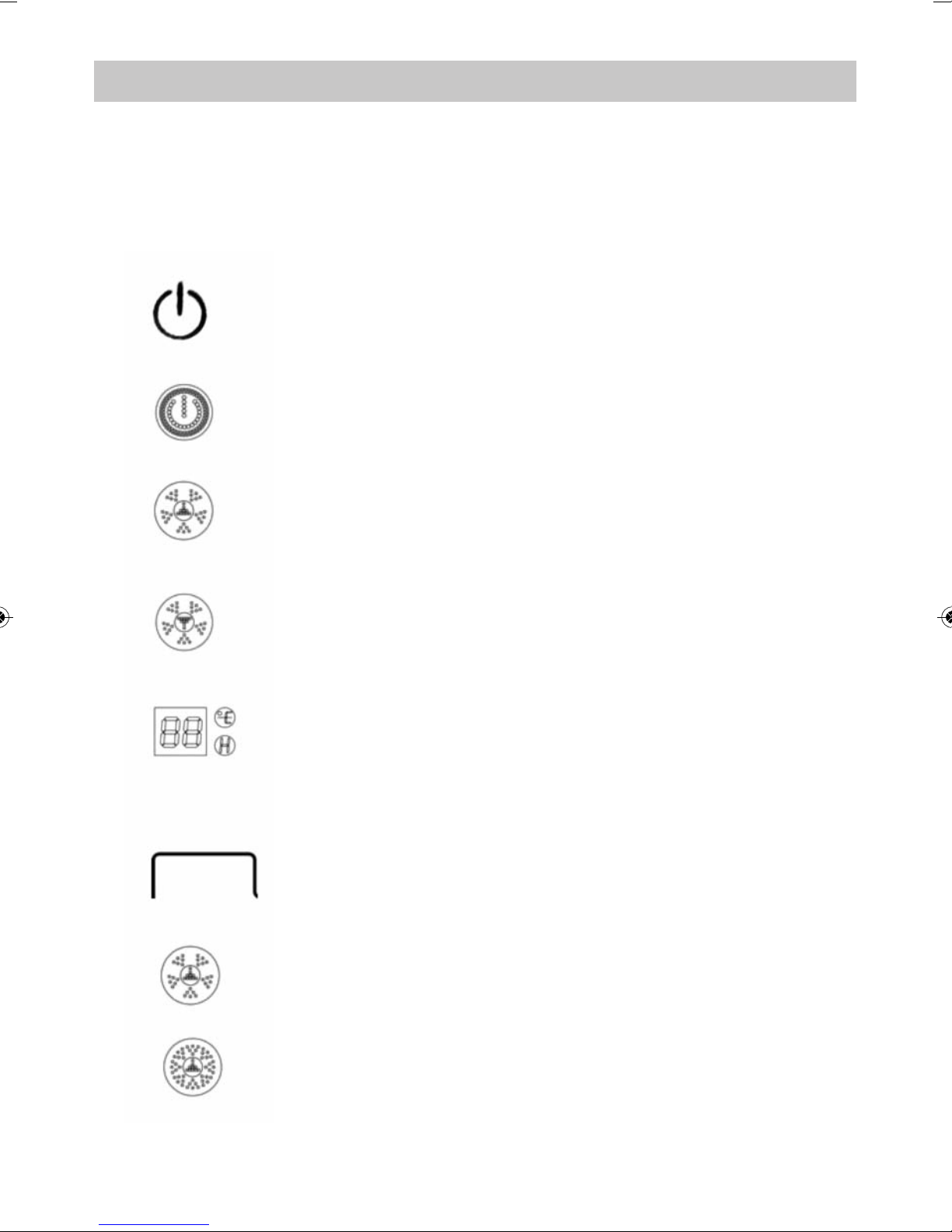

Aşağıdaki işaretlerin parlak olması cihazın açık olduğunu,
sönükse kapalı olduğunu gösterir.
● ON/OFF .......................................ışığı ekranda yanacak.
...............ışığı ekranda yanacak.
Üst Isıtıcı (PTC) 600 Watt
.
Cihazı Kapama
Alt Isıtıcı (PTC) 600 Watt .................ışığı ekranda yanacak.
Sıcaklık/ Zamanlayıcı .......................ışığı ekranda yanacak.
Cihazı kapatmak için cihazın üst kısmında bulunan (açma/kapama) düğmesine basın.
UYARI!
Cihazı kapattıktan sonra 10 sn kadar fan motoru PTC Isıtma plakaları soğutma işlevi için çalışabilir. Bu soğutma devam ederken cihazın fişten çıkarılmaması ve ana şalterden
kapatılmaması tavsiye olunur. Bu durum PTC Isıtma elementlerinin aşırı ısınmasına neden olabilir.
12
● PTC ısıtıcılar soğuduğunda pervane duracaktır. Cihazın
fişini prizden çekebilirsiniz.
Page 13
Kullanım
Güç Kontrolü
Heater 1
Isıtıcı 1
Heater 2
Isıtıcı 2
ISITICI 1 (HEATER 1) düğmesine basarak Üst Isıtıcı (PTC)
da istenilen gücü ayarlayın.
Üst Isıtıcı (PTC)
Bir kere basıldığında Düşük Isı 600 Watt
İki kere basıldığında Yüksek Isı 1000 Watt
Üç kere basıldığında Üst ısıtıcı kapanacak
Alt Isıtıcı (PTC)
Sıcaklık / Zamanlayıcı
TEMP.
TIMER
TEMP.
TIMER
Bir kere basıldığında Düşük Isı 600 Watt
İki kere basıldığında Yüksek Isı 1000 Watt
Üç kere basıldığında Üst ısıtıcı kapanacak
Cihaz çalışır durumda istediğiniz fonksiyonu ayarlamak için
TEMP / TIMER düğmesine basın.
Sıcaklık Ayarı：Paneldeki göstergeye 2 kere bastığımızda
sıcaklık göstergesi yanıp sönecektir.
işaretleriyle oda sıcaklığını ayarlayabilirsiniz. (15℃-35℃).
13
Page 14
Kullanım
TEMP.
TIMER
Salınım

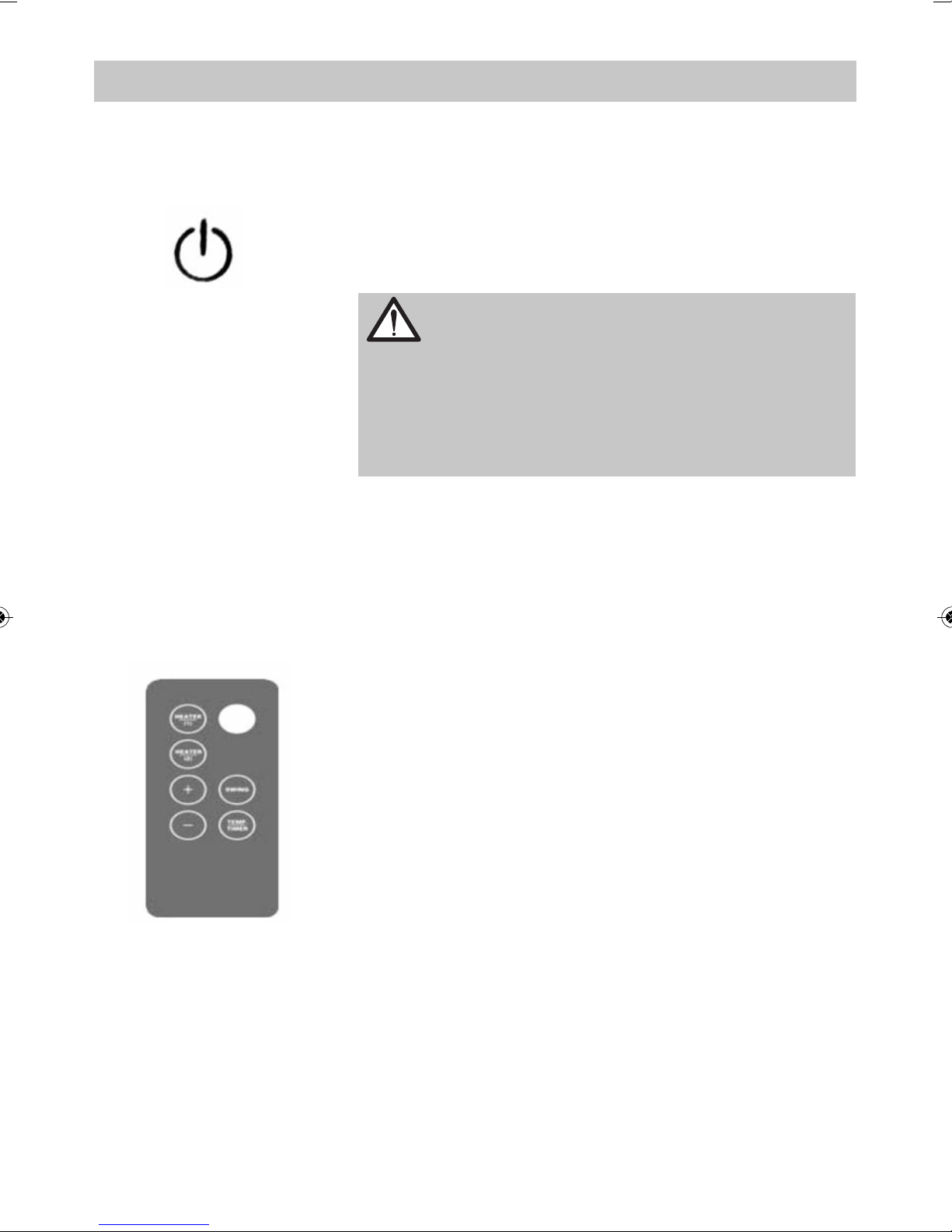

Uzaktan Kumanda
Zaman Ayarı：Paneldeki göstergeye 1 kere bastığımızda zaman-
lama göstergesi yanıp sönecektir.
işaretleriyle istediğiniz zamanı ayarlayabilirsiniz. (0-12 saat)
Cihaz ayarlanan sıcaklığa ulaştıktan sonra, otomatik olarak kapanır.
Cihaz çalışırken salınımı açmak için
SWING
Isıtıcı panelinde yer alan 7 fonksiyon anahtarları u
manda üzerinde de bulunmaktadır ve aynı işlevleri sağlamaktadırlar.
• Uzaktan kumandayı kullanırken, kumandayı ısıtıcının dis-
play paneline doğrultunuz.
düğmesine basınız. Salınım çalışırken
düğmeye bastığımızda fonksiyon kapanacaktır.
zaktan ku-
Aşırı Isınmaya Karşı
Koruma
Devrilme Emniyet Ş
alteri
• Kumandanın pilleri bittiğinde yenisiyle değiştiriniz.
(CR2032 3 V)
UYARI!
Geri dönüşüm için lütfen 16. Sayfaya bakınız.
Cihaz aşırı ısınma halinde otomatik olarak kapanma
güvenlik sistemine sahiptir. Bu durumda cihaz kendisini
kapatacak ve yeterince soğuduğunda otomatik olarak tekrar
açılacaktır.
Cihaz 40 derecenin üzerinde bir eğime ulaştığında otomatik
olarak kapanır. Bu nedenle devrilme halinde cihaz otomatik
kapanacak, dik konuma getirildiğinde tekrar çalışmaya
başlayacaktır.
14
Page 15
Temizlik ve Bakım
Temizlik ve Bakım

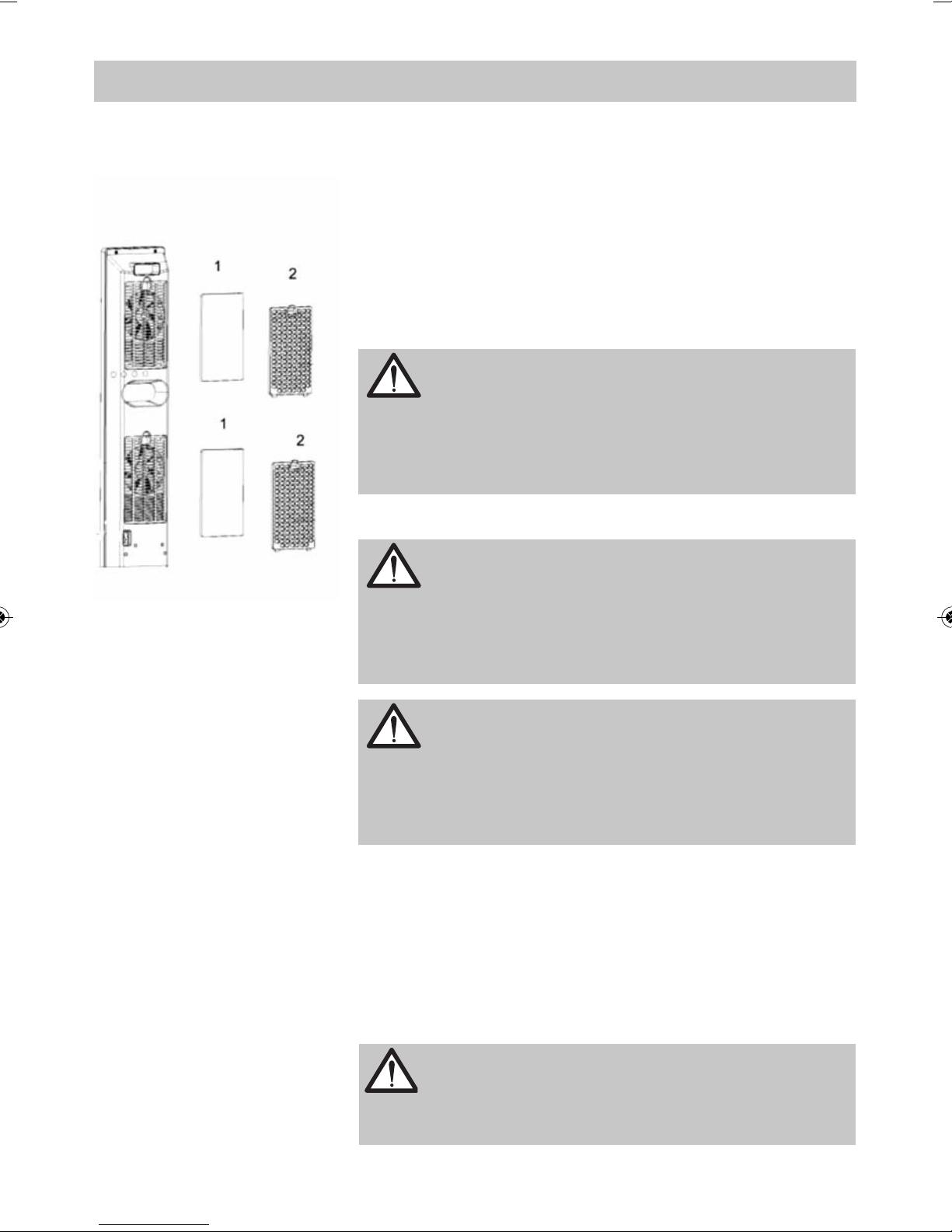

• Şekil 1 de görüldüğü gibi hava filtresini çıkartın.
• Filtre temizliği: Filtreyi temiz bir suya daldırın ve bekleyin.
Daha sonra kurumaya bırakın. Temiz kuru filtreyi Şekil 2
deki arka ızgaranın içine yerleştirin.
• Takma işleminin doğru olduğundan emin olun.
DİKKAT!
Cihaz kullanımda değilken, cihazın yerini değiştirirken, cihazın parçalarını monte ederken ya da sökerken ve cihazı
temizlerken, fişini mutlaka prizden çekiniz.
DİKKAT!
Cihazı temizlemek için tiner, alkol veya diğer kimyasal sıvıları kullanmayınız. Temizlemek için nemli bez kullanılması
uygundur.
DİKKAT!
Cihazı uzun bir süre kullanmadıysanız, kullanım öncesi
yetkili bir servis tarafından kontrol edilmesi gerekmektedir.
Eğer cihazın içinde tozlanma var ise aynı yola başvurulmalıdır.
DİKKAT!
Cihazı kullanmayıp kaldırmadan önce cihaz elementlerinin
tamamen soğuduğundan emin olunuz. Cihazın güç kablo-
sunu sarınız ve tozsuz bir ortamda muhafaza ediniz.
15
Page 16
Sorun Giderme
Değerli Müşterimiz,
orun Muhtemel Neden Çözüm
S
•Cihaz çalışmıyor
Ürünlerimiz sıkı kalite kontrollerine tabi tutulmaktadır. Cihazın düzgün çalışmaması ihtimali bile bizim için bir üzüntüdür.
Eğer sorunu kendiniz çözebilirseniz, Fakir Yetkili Servis’ine
başvurmadan önce kontrol ediniz. Sorunu kendiniz çözemiyorsanız, lütfen Fakir Yetkili Servis’i ile irtibata geçiniz.
UYARI!
Arıza çözümü sırasında cihazın fişini prizden
çıkarınız.
•Fiş prize takılmamış
olabilir
•Cihaz a
•Prizde elektrik yoktur
çık değildir
•Fişi prize takın
•Cihazı çalıştırın-On/Off
•Başka bir priz deneyin
•Salınım yok
•Gürültülü çalışıyor
•Aşırı ısınma
•Kablo hasarlı olabilir
•Salınım açılmamıştır
•Motor ünitesi arızalı
olabilir
•Yabancı partiküller
yapışmış olabilir
•Cihaz arızalı
•Yetkili Servis'i arayınız
•Salınım düğmesine basınız
•Yetkili Servis'i arayınız
•Yabancı partikülleri
temizleyin
•Cihazı kapatın ve fişini prizden çekin. Yetkili servise
başvurun.
16
Page 17
Kullanım Sonrası
Cihazın geri dönüşüm
noktalarına bırakılması
Cihazın kullanım ömrünün bitmesi halinde, elektrik kablosunu keserek kullanılamayacak hale getiriniz.
Ülkenizde mevcut bulunan yasalara göre, bu tür cihazlar için
özel olarak belirlenmiş çöp kutularına cihazı bırakınız.
Elektriksel atıklar, normal çöplerle birlikte atılmamalıdır.
Cihazı elektriksel atıklar için belirlenmiş çöp kutularına atınız.
Cihazın p
lerden üretilmiştir. Bunları geri dönüşüm çöp kutularına atınız. Kullanılmış toz torbası ve filtreleri genel çöp kutularına
atabilirsiniz.
aketleme elemanları geri dönüşüme uygun madde-
17
Page 18
Table of contents
General
Information about the operating instructions ......................19
Liability................................................................................19
Notices in the operating instructions ..................................19
Safety
CE Declaration of Conformity.............................................20
Intended use ......................................................................20
Unauthorized use................................................................20
Children ..............................................................................20
Electric current....................................................................23
In case of danger................................................................24
Dispatch..............................................................................24
In case of defects ...............................................................25
Overview
Product description ............................................................26
Technical data.....................................................................27
Scope of delivery................................................................27
Main features ......................................................................27
Assembly
Unpacking...........................................................................28
Minimum clearance distances ............................................28
Assembling ...
Infrared remonte controll ....................................................29
Operating
Installing the appliance.......................................................30
Connection to the mains supply .........................................30
Display panel ......................................................................30
Operation panel ..................................................................30
Switching on .......................................................................31
Power control......................................................................31
Timer / Temperature ...........................................................32
Oscillation ...........................................................................32
Switching off .......................................................................33
Infrared remote controll ......................................................33
After use
Cleaning and maintenance ................................................34
Security systems
Overheating protection ......................................................35
Tip-over safety protection ..................................................35
Troubleshooting................................................................36
Disposal.............................................................................38
......................................................................29
18
Page 19
Information about the
operating instructions
General
Thank you for choosing a Fakir TH 2000 Ceramic
Tower Heater.
The tower heater was developed and manufactured to guarantee a trouble free operation for many years.
These operating instructions are intended to enable the safe
and proper handling and operation of the appliance.
Read these operating instructions carefully before using the
appliance for the first time.
Keep the operating instructions in a
se operating instructions when passing the appliance on to
another user.
afe place. Include the-
s
Liability
Notices in the operating
instructions
We will accept no liability for damages resulting from failure
to comply with the operating instructions.
We cannot assume any liability in case the appliance is used
for other purposes than its intended use or handled, repaired
or serviced improperly.
q This product is produced on behalf of Fakir Elektrikli
A
letleri Dış Ticaret A.Ş by Shenzhen Lianchuang Technology
Group Co. Ltd. Lianchuang Technical Zone, Bulan Road
Longgang District Shenzhen P.R.C
WARNING!
Indicates notices which, if ignored, can result in risk of
injury or death.
ATTENTION!
Indicates notices of risks that can result in damage to the
appliance.
Ev
Emphasizes tips and other useful information in the operating instructions.
To prevent the appliance from overheating, do not cover the
heating unit.
NOTICE!
WARNING! Do not cover!
19
Page 20
Safety
CE Declaration of
Conformity
Intended use
Unauthorized use
Children
This appliance fulfills the requirements of the Appliance and
Product Safety Law (GPSG) and the EU Directives
2004/108/EC “Electromagnetic Compatibility” and
2006/95/EC “Low-Voltage Directive.”
The appliance bears the CE mark on the rating plate.
Fakir reserves the right to change design and equipment.
This appliance may only be used for private and commercial
purposes in residences and adjoining r
The appliance is only suitable as additional heating during
the transitional period and has not been designed for permanent heating.
The appliance may only be used in the upright position.
Any other use is considered unauthorized and is prohibited.
The examples of unauthorized use listed here can result in
malfunctions, damage to the appliance or personal injury.
● This appliance may be used only b
age of 8 years and over, persons with limited physical,
sensory or mental capacities or by persons lacking in experience and / or knowledge, if they will be supervised, or
they have been properly instructed with regard to safe use
of the appliance and they are aware of the possible resulting risks.
ooms.
y children from the
20
● Children should not play with the device.
● Cleaning and maintenance may not be carried o
children without supervision.
● Packaging films can cause danger of suffocation. They
are not to be used for play.
ut by
Page 21
Safety
● The appliance must not be built into and used in vehicles
as it requires special components (e.g. protected heating
elements, stronger motors, reinforced anchorage of the
components for shock protection, etc.) which must not be
used in vehicles. Using the appliance in vehicles of any
kind (e.g. site trailers, elevators, camping trailers, motor
vehicles, and cabins) and similar closed quarters is prohibited.
ATTENTION!
● Damage to appliance from rain and dirt: never use or
store the appliance outdoors.
● The device must not be used in bathroom, shower or
swimming pool.
● To prevent any risks caused by accidentally resetting the
temperature limiter, refrain from using the appliance as
an external switching device, such as a time switch, and
do not supply the appliance with power or connect it to a
current circuit that is regularly s
your power company.
witched on and off by
21
Page 22
Safety
WARNING!
Danger of overheating and fire
● WARNING of fire hazard! The appliance must not be installed or operated in garages or rooms prone to fire
such as stables, wooden sheds, etc. This also applies to
rooms where highly flammable vapors or dust can easily form.
● WARNING of fire hazard! The room intended to heating
must not be used for storing highly flammable materials
(e.g. gas, solvents, aerosol cans, e
tible materials (e.g. wood, paper, etc). Keep such materials away from the appliance.
● Danger of fire and explosion! Never use the appliance in
the vicinity of explosive or flammable materials.
● Install the appliance such that the distance to other adjacent objects is at least 30 cm and combustible objects
cannot catch on fire. Installing the appliance behind
doors is prohibited.
hen installing the wall mount, make sure that no cur-
● W
tains, towels or other combustible objects will later be
hung in front of the appliance.
● The appliance must not be covered by towels, curtains
or other objects.
● Danger from overheating! Always keep the openings of
the appliance free and do not cover them with a towel or
other objects.
● Make sure that the minimum distances are observed.
The air f
● Surface appliances acting as heat deflectors can reach
temperatures in excess of 60°C.
● Remember that the appliance will remain hot for some time after it has been switched off.
low must not be obstructed by any objects.
tc) or highly combus-
22
Page 23
Electric current
Safety
ATTENTION!
● Incorrect voltage can destroy the appliance. Operate the
appliance only if the voltage specified on the rating plate corresponds to the voltage in your household.
● The socket must be protected with a 16 A automatic circuit breaker.
● Use only extension cords designed for the power input of
the appliance.
● When operating the appliance, unwind the power cord
completely.
● The power cord must not lie on top o
ring operation.
● The appliance must not be placed or installed directly
underneath a wall socket.
● The appliance is not suitable to be connected to any fixed lines.
● Never immerse the appliance in water or other liquids
and protect it from rain and moisture.
f the appliance du-
WARNING! Danger of electric shock!
● Never touch the plug with wet hands.
● When unplugging the appliance, always pull directly on
the plug and never on the power cord.
● Do not kink, pinch or run over the power cord and do not
expose it to heat sources.
● If the power cord of this appliance is damaged, it must
be replaced by the manufacturer or the manufacturer’s
customer service department or a person with similar
ualifications to prevent any hazards.
q
● Do not put the appliance in operation if you detect any visible damage on the housing, if the power cord is defective or if you suspect a defect (e.g. after a fall).
● Do not use any damaged extension cords.
23
Page 24
Safety
In case of danger
Dispatch
In case of danger or accident, unplug the appliance immediately.
Send the appliance in the original package or a similar, wellpadded package to prevent damage to the appliance.
24
Page 25
In case of defects
Safety
WARNING!
Never operate a defective appliance or an appliance with
a defective power cord. There is a danger of electric shock.
Before contacting our service department, check to see if
you can eliminate the problem yourself.
> see Chapter “Troubleshooting”.
Notice
If you were not able to eliminate a problem yourself, please
contact an authorized Fakir/ nilco service center or a trained
technician in your country.
Before calling, have the article no. and appliance / model
name at hand. This information can be found on the rating
plate of the appliance.
WARNING!
Repairs and maintenance may be carried out only by trained
specialists (e.g. an authorized Fakir service center).
Only Fakir original replacement parts may be used for repairs and maintenance. For further information, see: Troubleshooting. Unauthorized repairs and maintenance pose a
danger for the user.
25
Page 26
Overview
Product description
1、Operation panel 8、Base
2、Display window 9、Power switch
3、Electronic button 10、Filter cover
4、Grill 11、Filter
5、Wind outlet 12、Power cord
6、Decorative circle 13、Handle
7、Back cover 14、Cover fixer
26
Page 27
Overview
Technical Data
Scope of delivery
Model
Referenc no.
Mains voltage 220-240 V / 50 Hz
Power IEC 2000 W
Heating stages 600/1000/1200/2000 W
Wind speed ≥1.3 m/s
Swing ca. 75°
Timer 1-12 hours
Noise level ≤50dB(A)
Tip over protection 40 +/- 10° Neigung
Dimensions (H×W×D) 0,26 x 0,26 x 0,85 m
Protection class II
Power cord approx. 1,6 m
Weight approx. 4,3 kg
1 pc. Master device
1 pc. Base
1 pc. cover fixer
1 pc. Infrared remote controller
1 pc. Instructions for use
TH 2000
62 07 006
Main features
● 2 PTC ceramic heating element.
● Upper and lower heater can be controlled separatly.
● Oscillation.
● 1-12 hours timer.
● Room temperature setting function.( 15 °-35 °)
● DC fan to make the wind soft with low noise
● Convenient operation with remote control function.
● Double over-heating protection.
● Tip-over safety protection 40 +/- 10° inclination.
● Dismountable dust filter, to clean easy.
27
Page 28
Kapitel L
Assembly
Unpacking
Unpack the appliance and check the contents for completeness (see "Scope of delivery").
If you detect damage from transport, contact your retail
dealer immediately.
Keep the packaging for storage and future transports (e.g.
for moves, service).
Never use a defective appliance.
Prior to assembly, make sure that the mains plug is un-
plugged. If the mains plug is plugged in, the appliance could
accidentally be switched on, resulting in injuries.
NOTICE!
WARNING!
WARNING!
Minimum clearance
distances
ATTENTION!
These clearance distances are necessary to provide for a
free air circulation.
30 cm
30 cm 30 cm
TH 2000
28
Page 29
Assembling
Assembly
Put the master device on a desktop, with the bottom reaching out, unscrew the cover fixer,
as Picture Ⅰ showed.
Connect the base with the cover fixer, tie the base，as Picture Ⅰ showed.
Erect the device, put it an even and stable surface.
Infrared remote controll
Pull out the battery door at the back side of remote control (see Picture Ⅲ)
Pay attention to the battery polarity, and insert the battery to the tray of the door
(see Picture IV )
Push the battery door into the remote control.
ATTENTION!
Disused batteries and accumulators (rechargeable batteries) contain useful materials but
they also contain harmful substances which are necessary for function and safety of the appliances. Disposing them into the domestic waste or wrong handling may be dangerous to
human health and may pollute the environment. Do not dispose the battery at the end of its
life with the household refuse. Batteries must be disposed separately! Use the collection
point in your locality for the disposal of the batteries. If the device is not needed over a longer period of time, the batteries should be removed to prevent leakage.
29
Page 30
Operating
Installing the appliance
Connection to the mains
supply
Display panel
ATTENTION!
Make sure that the unit is places on an even, stable and
dry surface.
● •Make sure that the outlet is properly grounded.
● •The socket must be protected with a 16 A automatic circuit
breaker.
● •Use only extension cords designed for the power input of
the appliance
● •Connect the appliance to the mains supply.

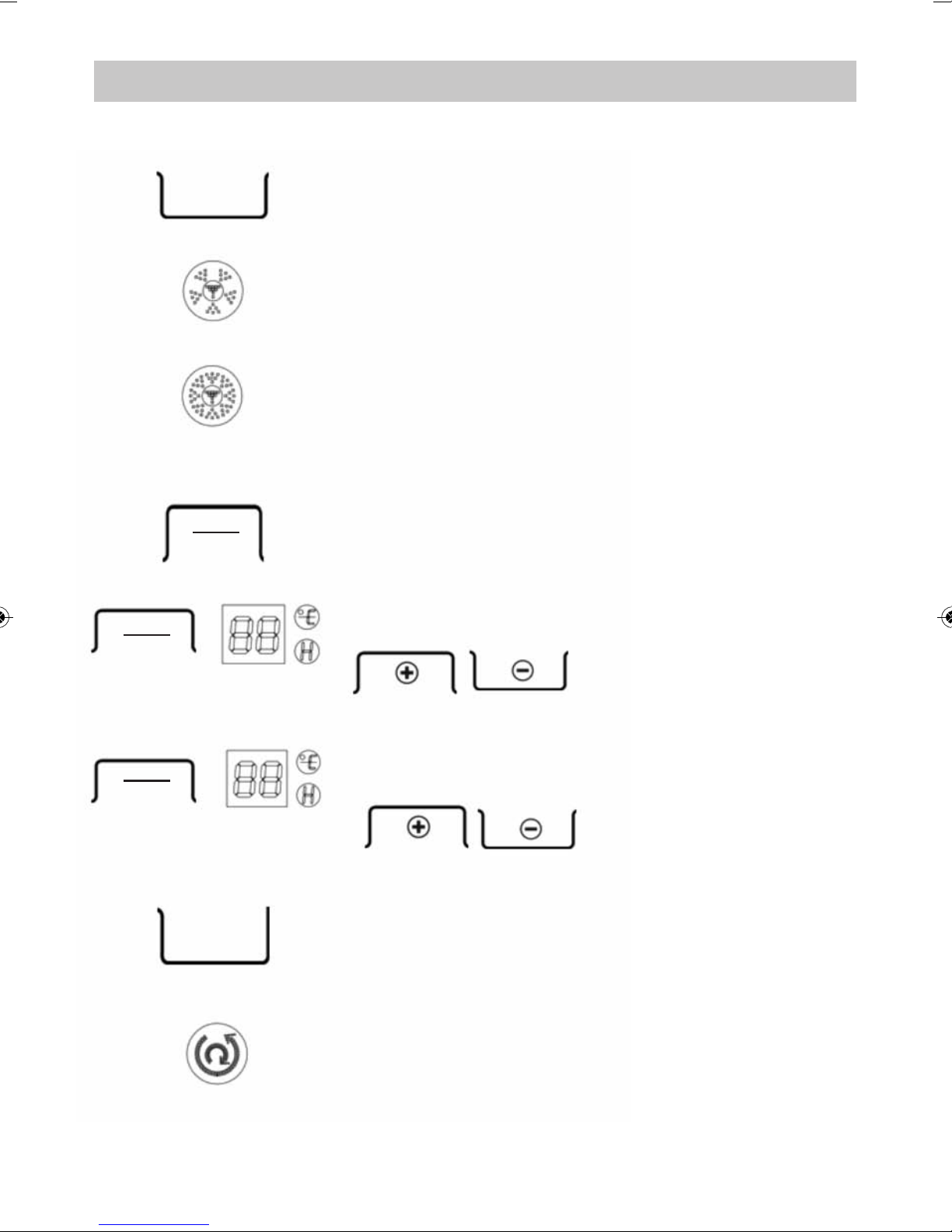

Operation panel
On/off
Upper (PTC)
600
Watt
1000
Watt
Timer Swing
Nether (PTC)
600
Watt
1000
Watt
HEATER1 HEATER2 SWINGTEMP.
30
TIMER
Page 31
Operating
Switching on
● Press the power switch which is situated at the rear part
of the appliance. The appliance is then in the standby
mode.
● For switching the appliance on press the on/off key at the
top of the appliance.
● The appliance is now ready for operation. The display is
showing the following:
a) Power indicator light on.
b) UPPER PTC：Low heating power indicator light on.
Power control
HEATER1
c) NETHER PTC：Low heating power indicator light on.
d) ROOM TEMPERATURE: Room temperature i
light on.
● In working condition, press key to shift upper PTC: low
heating power/high heating power/ off.
a) UPPER PTC low heating power： indicator on.
b) UPPER PTC high heating power： indicator on.
ndicator
31
Page 32
Operating
HEATER2
Timer / Temperature
TEMP.
TIMER
TEMP.
TIMER
● In working condition, press key to shift nether PTC: low
heating power/high heating power /off.
a) NETHER PTC low heating power： indicator on.
b) NETHER PTC high heating power： indicator on.
● In working condition, press key to shift between room temperature setting and time setting.
a) Temperature setting：Press key, when flash press to set
TEMP.
TIMER
Oscillation
SWING
room temperature (15℃-35℃).
b) Temperature setting：Press k
ey, when flash press to set
time (1H-12H).
● In working condition, press key to turn on/off swing function.
a) Swing： indicator on.
32
Page 33
Switching off
Operating
● To turn off, press the On / Off button at the top of the unit.
WARNING!
After switching off the unit, the fan motor is still about 10
seconds after the cooling of the PTC heating elements. During this cooling, the unit may not be unplugged, or turn off
the main switch, otherwise could overheat the PTC heating
elements.
● If the fan motor to cool off the PTC heating elements can
be turned off at the mains switch on the rear panel.
Infrared remote controll
Remote control operation panel
● There are seven function keys on the remote control and
their functions are same as those keys on the control
panel of the heater.
● While operating the remote control, point the remote
ontrol to the display window of the heater.
c
● Please replace the battery when the battery died.
(CR2032 3 V), see page 13
Disposal instructions page 22!
33
Page 34
After use
Cleaning and maintenance
● Remove the air filter (1) as it showed in the following
picture.
● Filter cleaning: Immerse the filter in clean water for
several minutes and allow it to drythoroughly.
● Place the clean, dry filter back into the back grill (2).
Make sure that assemble it correctly
WARNING!
WARNING! Before conducting any maintenance or
cleaning, switch off and unplug the appliance. If the mains
plug is plugged in, the appliance could accidentally be swit-
ched on, resulting in injuries.
Clean the appliance only with a dry or slightly moist cloth.
WARNING!
If the power cord of this appliance is damaged, it must be
replaced by the manufacturer or the manufacturer’s customer service department or a person with similar qualifications to prevent any hazards.
34
WARNING!
Repairs and maintenance may by performed only by trained technicians (e.g. Fakir customer service). Only original
Fakir replacement parts may be used. Improperly repaired
or serviced appliances may pose a danger to the user.
Before storing the appliance in a dust-proof e
low the appliance to cool off and wind up the power cord.
Radiators that have not been in use for an extended period
of time, must be checked by a trained technician before
being put back in operation or prior to every heating period.
The same applies if the appliance shows dirt on the inside.
ATTENTION!
Do not use any cleaning agents, abrasives or alcohol. These damage the housing.
nvironment, al-
Page 35
Security systems
Overheating protection
Tip-over safety protection
The heater has a security system that in the cases described
below will automatically shutdown.
When the unit is overheating and automatically be switched
back on.
The heater has a Kippsicherungs- switch that the device is
already at an inclination angle of 40 + / - 10 ° tilt or turn off
automatically at a push.
After you have brought the unit back to its vertical position,
it can be turned o
WARNING! Do not cover!
In order to avoid overheating. do not cover the heater.
n again.
WARNING!
If you notice a defect several times, unplug the power cord
from the wall outlet and proceed in accordance with section
"Troubleshooting" in the following chapter.
35
Page 36
Troubleshooting
Dear Customer:
Our products are subjected to stringent quality controls.
If this appliance should nevertheless fail to function properly,
this is a matter of regret for us. Before contacting the authorized Fakir service center, check to see if you can eliminate the problem yourself.
WARNING!
Switch off and unplug the appliance before beginning troubleshooting. This will prevent the appliance from accidentally being switched on.
NOTICE!
If you were not able to eliminate a problem yourself,
please contact an authorized Fakir service center or a
trained technician in your country.
36
ATTENTION!
Repairs and maintenance may be carried out only by trained specialists (e.g. an authorized Fakir service center).
Only Fakir original replacement parts may be used for repairs and maintenance. Unauthorized repairs and maintenance pose a danger for the user.
Page 37
Fault Possible cause Solution
Troubleshooting
Kapitel R
Device does not
heat.
Fan is not running.
Appliance heats
up slightly.
Plug is not plugged. Connector plug.
Device is not turned on.
The socket does not have
electricity.
Power cord is damaged.
Thermostat is set too low. Higher temperature.
No heat setting selected. Turn heat setting.
Thermostat is set too low.
One or both heaters on low
power.
Switch on the unit with heating
stages.
Try a different outlet.
Switch off the mains plug. Report
and remove errors in service hotline.
Thermostat to max. setting is
reached.
One or both heaters off at high
speed.
Overheating. Device is defective.
Switch off the mains plug. Report
and remove errors in service hotline.
37
Page 38
Kapitel L
Disposal
Disposal When the appliance has reached the end of its service life,
especially in the event of malfunctions, render the appliance
unserviceable by cutting the power cord.
Dispose of the appliance in accordance with the applicable
environmental regulations for your country.
Do not dispose of electrical equipment with the household refuse. Take the appliance to a central recycling facility.
The packaging o
rials. Sort the packaging material and recycle accordingly.
For information about recycling, please contact your local
authorities or your retail dealer.
Important: dispose separately of batteries and battery packs.
Take batteries and battery packs to your local battery recycling facility.
f the appliance is made of recyclable mate-
38
Page 39
Notes
39
Page 40
Fakir Elektrikli Ev Aletleri Dış. Tic. A.Ş.
Meşrutiyet Cad. No:43 Tepebaşı-İstanbul TÜRKİYE
Tel:(212) 249 70 69 (pbx) Fax:(212) 251 51 42
İmalatçı / İthalatçı Firma:
Loading...
