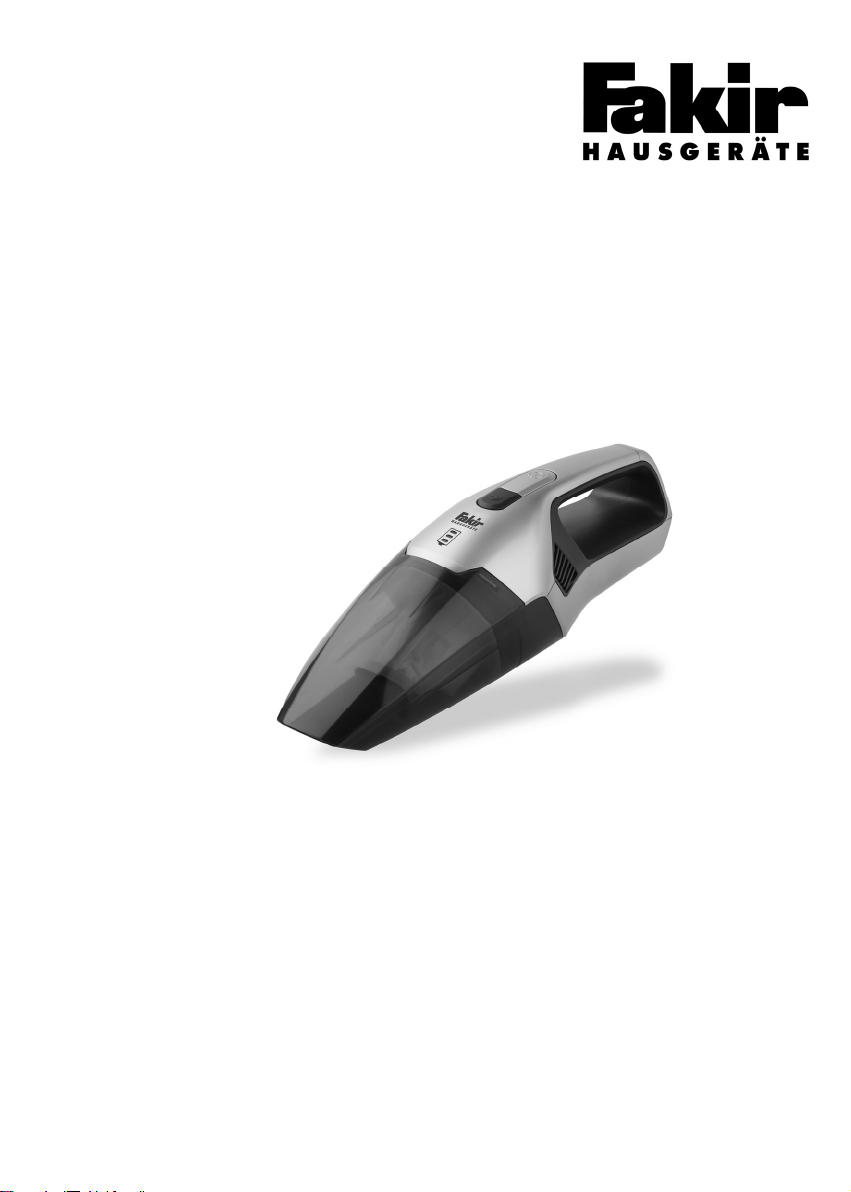

Page 1
AS 1072 T
AS 1072 NT
Bedienungsanleitung
Akkusauger
de - DE
Page 2
A
2
Inhaltsverzeichnis
llgemeines
Allgemeines
Inhaltsverzeichnis .................................................. 2
Informationen zur Bedienungsanleitung ................ 3
Haftung .................................................................. 3
Hinweise in der Anleitung ...................................... 3
Sicherheit
CE-Konformitätserklärung ..................................... 4
Bestimmungsgemäße Verwendung ....................... 4
Bestimmungswidrige Verwendung ........................ 4
Kinder .................................................................... 5
Elektrischer Strom ................................................. 5
Im Gefahrenfall ...................................................... 6
Bei einem Defekt ................................................... 6
Versand ................................................................. 6
Überblick
Lieferumfang und Funktionen ................................ 7
Technische Daten .................................................. 7
Montage
Auspacken ............................................................. 8
Montage Wand-Ladestation .................................. 8
Laden Akku
Hinweise zum Laden des Akkus ............................ 9
Bedienung
Entnahme aus Ladestation .................................. 10
Ein- / Ausschalten ................................................ 10
Nach dem Saugen ............................................... 10
Zubehör
Einsetzen Möbelbürste und Fugendüse .............. 11
Einsetzen Nasssaugdüse .................................... 11
Reinigung und Pflege
Reinigen .............................................................. 12
Saugdüse leeren und Filter reinigen .................... 12
Hilfe bei Störungen
Service-Hotline .................................................... 13
Entsorgung ................................................. 14
Garantie ....................................................... 15
Page 3
A
Allgemeines
Informationen zur Bedienungsanleitung
Haftung
llgemeines
Vielen Dank, dass Sie sich für die Akkusauger AS 1072
T, bzw. AS 1072 NT entschieden haben. Sie wurden
entwickelt und hergestellt, um Ihnen über viele Jahre
einen störungsfreien Betrieb zu leisten.
Diese Bedienungsanleitung ermöglicht Ihnen den sicheren und bestmöglichen Umgang mit den Geräten.
Lesen Sie die Bedienungsanleitung vor der ersten Benutzung des Geräts sorgfältig durch.
Bewahren Sie die Bedienungsanleitung dauerhaft auf.
Falls Sie den Akkusauger an Dritte weitergeben, geben
Sie auch die Bedienungsanleitung mit.
Für Schäden, die aufgrund der Nichtbeachtung der Bedienungsanleitung entstehen, übernehmen wir keine
Haftung.
Wird das Gerät zweckentfremdet, unsachgemäß bedient
oder nicht fachgerecht repariert und gewartet, kann keine
Haftung für eventuelle Schäden übernommen werden.
Hinweise in der Anleitung
WARNUNG!
Kennzeichnet Hinweise, bei deren Nichtbeachtung die
Gefahr der Verletzung oder des Todes besteht.
ACHTUNG!
Kennzeichnet Hinweise auf Gefahren, die Beschädigungen des Gerätes zur Folge haben können.
HINWEIS!
Hebt Tipps und andere nützliche Informationen in der
Bedienungsanleitung hervor.
3
Page 4
Sicherheit
CE-Konformitätserklärung
Bestimmungsgemäße
Verwendung
Bestimmungswidrige
Verwendung
Kinder
Sicherheit
Diese Geräte erfüllen die Anforderungen Produktsicherheitsgesetzes – ProdSG–sowie die EU-Richtlinien
2004/108/EG „Elektromagnetische Verträglichkeit“
2006/95 EG „Niederspannungsrichtlinie“, 2001/95/EG
„Allgemeine Produktsicherheitsrichtlinie“ und 2011/65/EU
„RoHS-Richtlinie“. Die Geräte tragen auf dem Typenschild
die CE-Kennzeichnung.
Der Akkusauger AS 1072 T ist ausschließlich zur Trockenreinigung von Flächen im Innenbereich von Gebäuden
bestimmt. Der Akkusauger AS 1072 NT kann zur Aufnahme von kleinen Flüssigkeitsmengen eingesetzt werden.
Die Akkusauer dürfen nur im Haushalt eingesetzt werden
und sind ausschließlich für leichte Reinigungstätigkeiten
geeignet.
Die Akkusauger sind für eine gewerbliche Nutzung nicht
geeignet.
Vor Inbetriebnahme prüfen, ob alle Filter richtig eingesetzt
sind. Die Geräte darf nicht ohne Filter benutzt werden.
Nur Original Fakir-Filter und Zubehörteile verwenden.
Jede weitere Verwendung gilt als nicht bestimmungsge-
mäß und ist untersagt.
Die hier aufgeführten Fälle nicht bestimmungsgemäßer
Verwendung können zu Fehlfunktionen, Beschädigung des
Gerätes oder Verletzungen führen:
Diese Geräte können von Kindern ab 8 Jahren und
darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich
des sicheren Gebrauchs der Geräte unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzer-Wartung dürfen nicht durch
Kinder ohne Beaufsichtigung durchgeführt werden.
Halten Sie Verpackungsfolien von Kindern fern.
- Erstickungsgefahr!
4
Page 5
Sicherheit
5
WARNUNG!
Verletzungsgefahr durch Einsaugen:
Niemals Kleidungsstücke, Haare, Augen, Finger oder
andere Körperteile einsaugen.
Düsen und Rohrenden dürfen niemals in die Nähe von
Augen und Ohren gelangen.
Menschen und Tiere dürfen mit dem Gerät nicht ab-
gesaugt werden. Der Hersteller haftet nicht für evtl.
Schäden, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden.
Gesundheitsgefährdung!
Saugen Sie niemals gesundheitsgefährdende Stoffe,
wie z.B. Toner für Laserdrucker oder Kopierer.
Brand- und Explosionsgefahr!
Saugen Sie niemals glühende Asche oder brennende
Gegenstände, wie z.B. Zigaretten oder Streichhölzer.
Verwenden Sie das Gerät niemals in der Nähe von
explosiven oder leicht entzündlichen Stoffen.
Saugen Sie niemals Lösungsmittel oder explosive
Gase.
ACHTUNG!
Kurzschlussgefahr! Saugen Sie niemals Flüssigkei-
ten, wie z.B. Teppich-Reinigungsmittel.
Tauchen Sie Akkusauger und Ladegerät niemals in
Wasser oder andere Flüssigkeiten.
Zerstörung der Filter! Saugen Sie niemals spitze
Gegenstände, wie Glassplitter, Nägel, etc. Auch abbindende Stoffe, wie Gips oder Zement können Filter
unbrauchbar machen.
Beschädigung des Gerätes durch Regen und
Schmutz! Verwenden und bewahren Sie das Gerät
und Ladegerät niemals im Freien auf.
Gefahr der Überhitzung! Die Öffnungen des Gerätes
immer frei lassen. Benutzen Sie das Gerät nicht, wenn
die Saugöffnung und/oder die Lüftungsschlitze verstopft sind.
Page 6
6
Elektrischer Strom
Sicherheit
Achtung
Eine falsche Spannung kann das Ladegerät zerstören.
Betreiben Sie das Gerät nur, wenn die auf dem Typenschild angegebene Spannung mit der Spannung in
Ihrem Haushalt übereinstimmt.
Wenn Sie das Ladegerät nicht zum Aufladen benut-
zen, ziehen Sie immer den Stecker für das Ladegerät
aus der Steckdose. Das spart Strom.
WARNUNG! Stromschlaggefahr
Fassen Sie den Stecker des Ladegerätes niemals mit
nassen Händen an.
Wenn Sie das Ladegerät aus der Steckdose heraus-
ziehen wollen, ziehen Sie immer direkt am Ladegerät,
niemals am Kabel.
Das Ladegerät-Kabel darf nicht geknickt, einge-
klemmt, überfahren oder mit Hitzequellen, scharfen
Kanten oder Öl in Berührung kommen.
Versuchen Sie niemals das Ladegerät zu öffnen.
Im Gefahrenfall
WARNUNG!
Ziehen Sie im Gefahrenfall und bei Unfällen sofort das
Ladegerät aus der Steckdose.
Bei einem Defekt
WARNUNG!
Betreiben Sie niemals ein defektes Gerät oder ein Gerät
mit einem defekten Kabel. Es besteht die Gefahr eines
Stromschlags.
Bevor Sie sich an unseren Kundendienst wenden prüfen
Sie, ob Sie den Fehler selbst beseitigen können. Siehe
Kapitel „Hilfe bei Störungen“ auf Seite13
WARNUNG!
Reparaturen dürfen nur von Fachkräften ausgeführt werden. Dabei dürfen nur Original-Fakir-Ersatzteile verwendet werden. Nicht fachgerecht reparierte Geräte stellen
eine Gefahr für den Benutzer dar.
Versand
Versenden Sie das Gerät in der Originalverpackung oder
einer ähnlich gut ausgepolsterten Verpackung, damit es
keinen Schaden nimmt.
Page 7
7
A
Überblick
Überblick
Lieferumfang und Funktionen
3
2
1
10
11 12
13
4
7
6
5
8
9
1 Staubbehälter
2 Nasssaugeinsatz (nur
bei AS 1072 NT)
3 Staubfilter
4 LED Anzeige Aufladung
Akku
5 Entriegelungstaste für
Staubbehälter
6 Schalter „Ein/Aus“
7 Handgriff
8 Luftauslass-Schlitze
9 Akku-Gehäuse
Zubehör
10 Wand-Ladestation mit
integriertem Zubehörde-
pot
11 Möbelbürste
12 Fugendüse
13 Nasssaugdüse (nur bei
AS 1072 NT)
14 Ladegerät (o. Abbildung)
Technische Daten
Beschreibung
Nennspannung für Ladegerät
Akku-Spannung 7,2 V; 1,3 Ah
Akku-Ladedauer 15 h
Gewicht 950 g
ngabe
100-240 V AC / 50/60 Hz
10 V DC, 0,2 A, 2 VA
Page 8
8
A
A
Montage
Auspacken
Montage
Packen Sie das Gerät aus und überprüfen Sie
den Inhalt der Verpackung auf Vollständigkeit
(siehe Kapitel „Lieferumfang und Funktionen“
im Inhaltsverzeichnis).
Geben Sie das Verpackungsmaterial sortenrein
in die dafür vorgesehenen Sammelbehälter.
Sollten Sie einen Transportschaden bemerken,
wenden Sie sich umgehend an Ihren Händler.
WARNUNG!
Verwenden Sie niemals ein defektes Gerät.
Montage Wand-Ladestation
bb. 1
bb. 2
WARNUNG!
Die Ladestation (Wandhalter) muss für eine
sichere Benutzung fest an einer Innenwand
montiert werden.
Der Montage-Ort darf nicht direktem Sonnenlicht ausgesetzt sein oder sich in der Nähe
von sonstigen Wärmequellen befinden.
Prüfen Sie vor der Montage der Ladestation,
ob das Ladegerät ausgesteckt ist. Es besteht
sonst die Gefahr eines Stromschlags.
1. Suchen Sie eine geeignete Stelle einer
Innenwand in der Nähe einer Steckdose.
Beachten Sie die oben beschriebenen
Warnhinweise.
2. Halten Sie die Ladestation wie in Abb. 1
gezeigt gegen die Wand, markieren Sie die
Position der Befestigungs-Schrauben und
bohren Sie die Schraublöcher.
WARNUNG!
Stellen Sie vor dem Bohren der Löcher sicher,
dass keine elektrischen Leitungen oder Rohre
angebohrt werden.
3. Stecken Sie den kleinen Stecker des Ladegerätes in die Ladebuchse der Ladestation.
4. Befestigen Sie die Ladestation mit zwei
Schrauben an der Wand.
Page 9
Laden des Akku
A
Laden des Akku
Hinweise zum Laden des Akkus
ACHTUNG!
Bevor Sie das Gerät zum ersten Mal benutzen, muss der Akku 15 Stunden lang aufgeladen werden.
Vor dem ersten Ladevorgang sollte der Akku
vollständig entladen sein.
Überprüfen Sie dies durch Einschalten des
Geräts (siehe Kapitel „Bedienung“ im Inhaltsverzeichnis). Lassen Sie das Gerät so lange
eingeschaltet, bis der Motor nur noch sehr
langsam dreht.
ACHTUNG!
Der Akku wird nur aufgeladen, wenn der Akkusauger ausgeschaltet ist.
HINWEIS!
Neue Akkus oder Akkus, die längere Zeit nicht
entladen wurden, werden möglicherweise
nicht vollständig aufgeladen. Nach mehreren
Lade- und Entladezyklen wird der Akku vollständig geladen.
bb. 3
4
1. Setzen Sie den Akkusauger in die Ladestation.
2. Stecken Sie jetzt das Ladegerät in die
Steckdose.
3. Überprüfen Sie, ob die LED- Anzeige am
Gerät (4) aufleuchtet. Wenn dies der Fall ist,
wird der Akku geladen. Beim Aufladen erwärmen sich das Gerät und das Ladegerät
etwas. Das ist normal und kein Anzeichen
eines Problems.
4. Ziehen Sie nach ca.15 Stunden Ladezeit
das Ladegerät aus der Steckdose. Das spart
Strom. Der Akkusauger kann bis zum Gebrauch in der Ladestation aufbewahrt werden.
9
Page 10
0
A
A
A
A
Bedienung
Bedienung
chten Sie vor der Benutzung darauf, dass der Filter
richtig eingesetzt und der Saugbehälter leer ist.
HINWEIS!
Bei voll aufgeladenem Akku können Sie den Akkusauger ca. 15 Minuten lang benutzen.
Entnahme aus Ladestation
bb. 4
Ein- / Ausschalten
bb. 5
6
Nach dem Saugen
11
bb. 6
12
Entnehmen Sie das Gerät senkrecht nach oben aus
der Ladestation.
Zum Ein- / Ausschalten drücken Sie den Schalter (6)
am Handgriff.
Der Akkusauger stoppt automatisch, wenn Sie den
Ein-/Ausschalter loslassen.
Die Wand-Ladestation können Sie zur Aufbewahrung
der Möbelbürste (11) und der Fugendüse (12) wie
abgebildet verwenden.
1
Page 11
A
A
Düsen
Einsetzen der Düsen und Bürsten
bb. 7
bb. 8
11
12
2
14
Düsen
ACHTUNG!
Wenn Sie eine Düse einsetzen oder entfernen,
muss das Gerät ausgeschaltet sein.
Die Möbelbürste, Fugendüse und Nasssaugdüse
(nur AS 1072 NT) werden in die Ansaugöffnung am
Staubbehälter des Akkusaugers eingesteckt.
Fugendüse
Mit der Fugendüse (12) können Sie Schmutz aus
tiefen Ritzen in Polstermöbeln, Ecken, Bodenleisten
etc. absaugen.
Möbelbürste
Mit der Möbelbürste (11) können Sie Staub von
Möbeln, Bildern, Fensterbänken, Büchern etc. absaugen.
Nasssaugdüse (AS 1072 NT)
Mit der Nasssaugdüse (14) können Sie kleinere
Pfützen oder nassen Schmutz aufsaugen.
ACHTUNG! Zum Nasssaugen muss der
Nasssaugeinsatz (2) in den
Staub/Wasserbehälter eingesetzt werden.
Zum Trockenschmutzsaugen kann dieser wieder entfernt werden.
HINWEIS!
Nach dem Nasssaugen muss der Staubbehäl-
ter entleert und Staubraum, Filtereinsatz, Filter, sowie die Saugdüsen mit klarem Wasser
gereinigt werden. Nach dem vollständigen
Trocknen können alle Teile wieder eingesetzt
werden.
11
Page 12
2
A
A
Reinigung und Pflege
Reinigung und Pflege
WARNUNG!
Bevor Sie mit Reinigung und Pflege beginnen, schalten Sie den Akkusauger aus.
HINWEIS!
Die Saugleistung des Geräts hängt davon ab, wie
stark der Staubbehälter gefüllt, bzw. der Filter verschmutzt ist. Es empfiehlt sich den Staubbehälter
nach jedem Saugen zu entleeren und den Filter zu
reinigen.
Reinigen
Saugdüse leeren und Filter
reinigen
5
bb. 9
1
1
3
ACHTUNG!
Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Alkohol. Diese würden das Gehäuse beschädigen.
Reinigen Sie das Gerät nur trocken oder mit einem
feuchten Tuch.
uch den Staubbehälter können Sie nach Bedarf mit
einem feuchten Tuch reinigen.
1. Zum Öffnen des Staubbehälters drücken Sie die
Entriegelungstaste (5) in Richtung des Pfeils. Anschließend können Sie den Staubbehälter (1) mit
einem Schwenk nach unten vom Motorgehäuse
abnehmen.
2. Entnehmen Sie den Filter (3) aus dem Staubbehälter (1) und entleeren Sie ihn, bzw. säubern Sie den
Filter ordnungsgemäß im Restmüll.
3. Reinigen Sie die Innenseite des Staubbehälters mit
einem feuchten Tuch.
4. Waschen Sie den Filter mit warmem Seifenwasser
aus.
5. Bevor Sie den Filter wieder in den Staubbehälter
einsetzen, achten Sie darauf, dass Filter und
Staubbehälter vollständig trocken sind. Trocknen
Sie Filter und Staubbehälter durch Benutzung einer
Wärmequelle, z.B. eines Föhns.
6. Verbinden Sie nun den Staubbehälter (mit eingesetztem Filter) wieder mit dem Motorgehäuse.
1
Page 13
Hilfe bei Störungen
Hilfe bei Störungen
Fehler mögliche Ursache Abhilfe
Gerät läuft nicht,
bzw. Gerät lädt nicht
Gerät saugt nicht Staubbehälter ist voll Staubbehälter leeren
Gerät läuft ungewöhnlich laut Eingesaugte Partikel haben sich
Service-Hotline
Bevor Sie sich an unseren Kundendienst wenden,
prüfen Sie, ob Sie den Fehler mit Hilfe der Bedienungsanleitung selbst beseitigen können.
WARNUNG!
Schalten Sie den Akkusauger aus und ziehen Sie
den Netzstecker, bevor Sie mit der Fehlersuche beginnen.
Akku ist leer Akku laden
Gerät ist ausgeschaltet Gerät einschalten
Steckdose führt keinen Strom Andere Steckdose verwenden
Filter ist verschmutzt Filter reinigen, auswaschen
Partikel entfernen
verklemmt
HINWEIS!
Wenn Sie den Fehler nicht selbst beseitigen können,
oder im Falle einer geplanten Rücksendung, wenden
Sie sich bitte im Voraus an unsere Service-Hotline
Service-Hotline 01805 – 325474
14 Cent / Minute
aus dem Festnetz der Deutschen Telekom.
Vor dem Anruf unbedingt
Geräte /Modellbezeichnung mit 7-stelliger Artikel-
nummer, z.B. Art.-Nr.: 30 43 003 und Fertigungsdatum, z.B. 2015-02
(Diese Angaben finden Sie auf dem Typenschild des
Gerätes).
ACHTUNG!
Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir-Kundendienst) ausgeführt werden.
Dabei dürfen nur Original Fakir Ersatzteile verwendet
werden. Nicht fachgerecht reparierte und gewartete
Geräte stellen eine Gefahr für den Benutzer dar.
13
Page 14
Entsorgung
Entsorgung
Wenn das Gebrauchsende des Gerätes erreicht
ist, insbesondere wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar.
Entladen Sie den Akku vollständig, indem Sie das
Gerät bis zum Stillstand des Motors laufen lassen.
Entnehmen Sie den Akku aus dem Gerät, indem
Sie die 6 Schrauben heraus drehen, das Gehäuse
öffnen und den Akkublock entnehmen.
Achtung! Isolieren Sie sicherheitshalber die blanken Kabelenden des Akkus mit einem Klebeband.
Entleeren Sie vor der Entsorgung des Geräts die
Saugdüse im Restmüll.
Ausgediente elektrische und elektronische Geräte
sowie Akkumulatoren (Akkus) enthalten oft noch
wertvolle Materialien. Sie enthalten aber auch
schädliche Stoffe, die für Funktion und Sicherheit
der Geräte notwendig gewesen sind. Im Restmüll
oder bei falschem Umgang mit ihnen sind diese
Stoffe für die menschliche Gesundheit und die
Umwelt schädlich.
Geben Sie das ausgediente Gerät und den Akku
auf keinen Fall in den Restmüll!
Nutzen Sie die in Ihrem Wohnort eingerichtete
Sammelstelle zur Rückgabe und Verwertung von
elektrischen und elektronischen Altgeräten sowie
zur Rückgabe und Verwertung von Akkus.
Akkus müssen gesondert entsorgt werden!
Informieren Sie sich bei Ihrer Kommunalbehörde
oder Ihrem Händler.
Bewahren Sie das ausgediente Gerät und den
Akku bis zur Entsorgung kindersicher auf!
Dieses Gerät erfüllt die Anforderungen der Richtlinie
2012/19/EU - WEEE-Richtlinie -
14
Page 15
Garantie
5
Garantie
Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:
1. Der Käufer / die Käuferin hat seinen / ihren allgemeinen Wohnsitz / Firmensitz
in der EU und das Gerät ist bei einem Fachhändler mit Sitz in Deutschland gekauft worden.
2. Wir verpflichten uns, das Gerät bei für Sie kostenfreier Einsendung an uns kostenlos in Stand zu setzen, wenn es infolge Material- oder Montagefehler innerhalb von 24 Monaten (bei gewerblicher Nutzung sowie bei Verwendung zu
selbständig beruflichen Zwecken innerhalb von 12 Monaten) schadhaft / mangelhaft und uns innerhalb der Garantiefrist gemeldet wurde.
Voraussetzung für unsere Garantiepflicht ist stets eine sachgemäße Behandlung des Gerätes. Die Garantiefristen beginnen mit dem Kaufdatum.
3. Teile, die einer natürlichen Abnützung unterliegen (z.B. Antriebsriemen, Akkus,
Batterien, Bürsten, Filter), fallen nicht unter die Garantie.
4. Der Garantieanspruch erlischt, wenn Eingriffe oder Reparaturen von Personen
vorgenommen werden, die hierzu von uns nicht autorisiert sind. Ferner dürfen
weder fremde Ersatz- oder Zubehörteile eingebaut werden.
5. Die Garantieleistung besteht vorzugsweise in der Instandsetzung bzw. im Austausch der defekten Teile. Reparaturen am Aufstellungsort können nur für stationär betriebene Großgeräte verlangt werden.
Zum Nachweis der Garantieansprüche ist die Rechnung oder Kassenquittung
des Händlers mit Kaufdatum beizufügen.
6. Sofern eine Reparatur erfolglos war und der Schaden bzw. Mangel auch nach
einer Nachbesserung nicht beseitigt werden kann, wird das Gerät durch ein
gleichwertiges ersetzt. Ist weder eine Reparatur noch ein Ersatz möglich, besteht das Recht auf Rückgabe des Gerätes und Erstattung des Kaufpreises. Im
Falle eines Umtauschs oder Erstattung des Kaufpreises kann für die Zeit des
Gebrauchs ein Nutzungsentgelt geltend gemacht werden.
7. Garantieleistungen bewirken keine Verlängerung der Garantiefrist und setzen
auch keine neue Garantiefrist in Gang. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
8. Die vertraglichen bzw. gesetzlichen Regelungen zur Mangelbeseitigung bleiben
von den Garantiebestimmungen unberührt.
Gültig ab 1. Juni 2014
1
Page 16
6
Fakir Hausgeräte GmbH
Industriestraße 6
D-71665 Vaihingen / Enz
Postfach 1480
D-71657 Vaihingen / Enz
Tel.: +49 7042 / 912-0
Fax: +49 7042 / 912-360
30 43 994 – 9502 de
1
Page 17
AS 1072 T
AS 1072 NT
Operating instructions
Rechargeable Vacuum
Cleaner
en - EN
Page 18
Contents
General
General .......................................................... 3
Information about the operating instructions .......... 3
Liability .................................................................. 3
Notices in the instructions ...................................... 3
Safety ............................................................ 4
CE Declaration of Conformity ................................ 4
Intended use .......................................................... 4
Unauthorized use .................................................. 4
Children ................................................................. 4
In case of danger ................................................... 6
In case of defects .................................................. 6
Dispatch ................................................................ 6
Overview ....................................................... 7
Scope of delivery and functions ............................. 7
Technical data ....................................................... 7
Assembly ...................................................... 8
Unpacking ............................................................. 8
Mounting of wall charging station .......................... 8
Charging the battery .................................... 9
Information on charging the battery ....................... 9
Operation .................................................... 10
Removal from the charging station ...................... 10
Power-on/off ........................................................ 10
After vacuuming ................................................... 10
Nozzles ........................................................ 11
Use of the nozzles and brushes .......................... 11
Cleaning and care ...................................... 12
Cleaning .............................................................. 12
Emptying the suction nozzle and cleaning the filter
............................................................................ 12
Troubleshooting ......................................... 13
Service Hotline .................................................... 13
Disposal ...................................................... 14
Guarantee .. Fehler! Textmarke nicht definiert.
2
Page 19
General
Information about the operating instructions
Liability
General
Thank you for choosing the rechargeable vacuum cleaner AS 1072 T or AS 1072 NT. They were designed and
constructed for many years of trouble-free operation.
These operating instructions enable the safe and proper
handling and operation of the appliances.
Read these operating instructions carefully before using
the appliance for the first time.
Keep the operating instructions in a safe place. Include
these operating instructions when passing the vacuum
cleaner on to another user.
We will accept no liability for damages resulting from
failure to comply with the operating instructions.
We cannot assume any liability for damages resulting
from use other than as intended, or from incorrect operation or unauthorized repairs or maintenance.
Notices in the instructions
WARNING!
Indicates notices which, if ignored, can result in risk of
injury or death.
ATTENTION!
Indicates notices of risks that can result in damage to
the appliance.
NOTICE!
Emphasizes tips and other useful information in the operating instructions.
3
Page 20
A
Safety
CE Declaration of Conformity
Intended use
Unauthorized use
Children
Safety
These appliances fulfill the requirements of the Product
Safety Law (ProdSG) and the EU Directives 2004/108/EC
“Electromagnetic Compatibility” and 2006/95/EC “LowVoltage Directive”, 2001/95/EC „General product safety“,
2011/65/EC „RoHS-Directive.
The appliances bear the CE mark on the rating plate.
The rechargeable vacuum cleaner AS 1072 T is intended
only for dry vacuuming of indoor areas of buildings. The
rechargeable vacuum cleaner AS 1072 NT can be used to
vacuum up small amounts of liquids.
The rechargeable vacuum cleaners may be used only for
household purposes and are designed for light cleaning.
The vacuum cleaners are not suitable for commercial use.
Prior to operation, check to make sure that all filters are
inserted correctly. Never operate the appliances without
filters.
Use only original Fakir-filters and accessories.
ny other use is considered unauthorized and is prohibit-
ed.
The examples of unauthorized use listed here can result in
malfunctions, damage to the appliance or personal injury.
These appliances can be used only by children aged
8 and above and by persons with limited physical,
sensory or mental capacities or by persons lacking in
experience and/or knowledge, if they are supervised
or have been instructed in the safe use of the appliances and the resulting dangers.
Children must never play with the appliance.
Cleaning and user maintenance may be performed
by children only under supervision.
Keep plastic packaging foils away from children.
- Danger of suffocation!
4
Page 21
Safety
5
WARNING!
Danger of injury from vacuuming:
Never vacuum articles of clothing, hair, eyes, fingers
or other parts of the body.
Always keep nozzles and tubes away from eyes and
ears.
Never use the appliance to vacuum people and ani-
mals. The manufacturer is not responsible for any
damages caused by unauthorized use.
Health hazard!
Never vacuum hazardous or toxic substances, such
as toner for laser printers or copiers.
Danger of fire and explosion!
Never vacuum hot ashes or burning objects, such as
cigarettes or matches.
Never use the appliance in the vicinity of explosive or
flammable materials.
Never vacuum solvents or explosive gases.
ATTENTION!
Danger of short circuit! Never vacuum liquids, such
as carpet cleaning solutions.
Never immerse the vacuum cleaner or charger in
water or other liquids.
Destruction of filters! Never vacuum sharp or point-
ed objects, such as glass splinters, nails, etc. Materials that harden when dry, such as plaster or cement,
can also destroy the filter.
Damage to appliance from rain and dirt! Never use
or store the appliance and the charger outdoors.
Danger from overheating! Always keep the openings
in the appliance free. Do not use the appliance if the
suction opening and/or ventilation slots are blocked.
Attention
Incorrect voltage can destroy the charger. Operate the
appliance only if the voltage specified on the rating
plate corresponds to the voltage in your household.
Page 22
6
Electric current
Safety
Always unplug the charger from the electrical outlet
when you are not using it to charge the appliance.
This saves electricity.
WARNING! Danger of electric shock
Never touch the plug of the charger with wet hands.
When unplugging the charger, always pull directly on
the charger and never on the power cord.
Do not bend, squeeze or run over the charger power
cord and do not expose it to heat sources, sharp edges or oil.
Never attempt to open the charger.
In case of danger
In case of defects
Dispatch
WARNING!
In case of danger or accident, unplug the charger immediately.
WARNING!
Never operate a defective appliance or an appliance with
a defective power cord. Otherwise there is a danger of
electric shock.
Before contacting the authorized Fakir- service center,
check to see if you can eliminate the problem yourself. See
“Troubleshooting” on page 13
WARNING!
Repairs may be performed only by trained technicians.
Only original Fakir replacement parts may be used. Incorrect repairs pose a danger for the user.
Send the appliance in the original package or a similar,
well-padded package to prevent damage to the appliance.
Page 23
7
Overview
Overview
Scope of delivery and functions
4
3
2
1
10
11 12
13
7
6
5
8
9
1 Dust container
2 Wet vacuum insert (only
for AS 1072 NT)
3 Dust filter
4 LED display battery
charging
5 Release button for dust
container
6 “On/Off” switch
7 Handle
8 Air outlet slot
9 Battery housing
Accessories
10 Wall charging station
with integrated accesso-
ry depot
11 Furniture brush
12 Crevice nozzle
13 Wet vacuum nozzle
(only for AS 1072 NT)
14 Charger (not shown)
Technical data
Description Data
Rated voltage for
charger
Battery voltage 7.2 V; 1,3 Ah
Battery charging time 15 h
Weight 950 g
100-240 V AC / 50/60 Hz
10 V DC, 0,2 A, 2 VA
Page 24
A
8
Assembly
Unpacking
ssembly
Unpack the appliance and check the contents
for completeness (see “Scope of delivery and
functions” in table of contents).
Sort the packaging material and recycle accordingly.
If you detect damage from transport, contact
your retail dealer immediately.
WARNING!
Never use a defective appliance.
Mounting of wall charging station
Fig. 1
Fig. 2
WARNING!
The charging station (wall mount) must be
mounted firmly on an indoor wall for safe use.
Choose a mounting location that is not exposed to direct sunlight and that is not in the
vicinity of other heat sources.
Make sure the charger is unplugged before
mounting the charging station. Otherwise
there is a danger of electric shock.
1. Find a suitable location on an indoor wall,
near an electrical outlet. Bear in mind the
warnings described above.
2. Hold the charging station on the wall as
shown in Fig. 1, mark the position of the
mounting screws and then drill the holes for
the screws.
WARNING!
Before drilling the holes, make sure that no
electrical wires or pipes will be damaged.
3. Plug the small plug of the charger into the
jack on the charging station.
4. Use two screws to mount the charging station on the wall.
Page 25
Charging the battery
Charging the battery
Information on charging the battery
ATTENTION!
The battery must be charged for 15 hours before using the appliance for the first time.
The battery should be completely discharged
before the initial charging.
Check this by switching on the appliance (see
“Operation” in the table of contents). Leave
the appliance switched on until the motor runs
only very slowly.
ATTENTION!
The battery will be charged only if the vacuum
cleaner is switched off.
NOTICE!
New batteries or batteries that have not been
discharged for an extended period possibly
will not be fully charged. The battery will be
fully charged after several charging and discharging cycles.
Fig. 3
4
1. Place the vacuum cleaner in the charging
station.
2. Now plug the charger into the electrical
outlet.
3. Check whether the LED display on the appliance (4) lights up. If so, the battery is
charging. While charging, the appliance and
the charger become somewhat warm. This
is normal and is not an indication of a problem.
4. After about 15 hours, unplug the charger
from the electrical outlet. This saves electricity. The rechargeable vacuum cleaner can
be stored in the charging station until the
next use.
9
Page 26
0
Operation
Operation
Make sure that the filter is properly inserted and that
the dust container is empty before using the vacuum
cleaner.
NOTICE!
When the battery is completely charged you can use
the vacuum cleaner for about 15 minutes.
Removal from the charging
station
Fig. 4
Power-on/off
Fig. 5
6
After vacuuming
11
Fig. 6
12
1
Remove the appliance by pulling it vertically up and out
of the charging station.
To power the appliance on and off, press the switch (6)
on the handle.
The rechargeable vacuum cleaner stops automatically
when you let go of the On/Off switch.
You can use the wall mount to store the furniture brush
(11) and the crevice nozzle (12) as shown.
Page 27
Nozzles
Use of the nozzles and brushes
Fig. 7
Fig. 8
11
12
2
14
Nozzles
ATTENTION!
The appliance must be switched off whenever you
attach or remove a nozzle.
Insert the furniture brush, crevice nozzle and wet
vacuum nozzle (only AS 1072 NT) into the suction
opening on the dust container of the rechargeable
vacuum cleaner.
Crevice nozzle
The crevice nozzle (12) can be used to vacuum dirt
out of deep crevices in upholstered furniture, corners, trim, etc.
Furniture brush
You can use the furniture brush (11) to vacuum of
dust from furniture, pictures, window sills, books, etc.
Wet vacuum nozzle (AS 1072 NT)
You can use the wet vacuum nozzle (14) to vacuum
small puddles or wet dirt.
ATTENTION! For wet vacuuming the wet vac-
uum insert (2) must be inserted in the
dust/water container. For dry vacuuming it can
be removed again.
NOTICE!
After wet vacuuming you must empty the dust
container and clean the dust compartment, filter insert, filter and suction nozzles with clear
water. After drying completely, all of the parts
can be inserted again.
11
Page 28
Cleaning and care
Cleaning and care
WARNING!
Switch the rechargeable vacuum cleaner off prior to
cleaning and care.
NOTICE!
The suction power of the appliance depends on how
full the dust container is and how dirty the filter is. We
recommend emptying the dust container and cleaning the filter after each use.
Cleaning
Emptying the suction nozzle
and cleaning the filter
Fig. 9
1
1
5
3
ATTENTION!
Do not use cleaning solutions, abrasive cleaners or
alcohol. This would damage the housing.
Clean the appliance only with a dry or moist cloth.
If necessary, you can also clean the dust container
with a damp cloth.
1. To open the dust container press the release button (5) in the direction of the arrow. Then you can
remove the dust container (1) from the appliance
by swinging it downward.
2. Remove the filter (3) from the dust container (1)
and empty it in the household trash and clean the
filter.
3. Clean the inside of the dust container with a damp
cloth.
4. Wash the filter with warm soapy water.
5. Before you insert the filter in the dust container,
make sure that the filter and dust container are
completely dry. Dry the filter and dust container
with using heat, for example with a hair dryer.
6. Now connect the dust container (with the filter
inserted) with the motor housing.
12
Page 29
Troubleshooting
r
Troubleshooting
Malfunctions Possible cause Remedy
Appliance does not operate,
or appliance does not charge
Appliance does not vacuum Dust container is full Empty dust container
Appliance is unusually loud Vacuumed particles are stuck Remove particles
Service Hotline
Before contacting the authorized Fakir- service center,
check to see if you can eliminate the problem yourself
with the help of the operating inst
uctions.
WARNING!
Switch off and unplug the rechargeable vacuum
cleaner before beginning troubleshooting.
Battery is empty Charge battery
Appliance is switched off Switch on appliance
No electricity at wall socket Use other wall socket
Filter is dirty Clean filter by washing it out
NOTICE!
If you were not able to eliminate the problem yourself,
please contact an authorized Fakir- Service center or a
trained technician in your country.
Service-Hotline 01805 – 325474
14 cents / minute
From the wire-line network of the Deutsche Telekom.
Before calling, have the appliance designation /
model with the 7-digit article number, e.g. Art. no.: 30
43 003 and date of manufacture, e.g. 2015-02 at hand.
(This information can be found on the rating plate of
the appliance).
ATTENTION!
Repairs and maintenance may by performed only by
trained technicians (e.g. Fakir customer service). Only Fakir original replacement parts may be used. Unauthorized repairs and maintenance pose a danger
for the user.
13
Page 30
Disposal
Disposal
When the appliance has reached the end of its
service life, especially in the event of malfunctions,
render the appliance unserviceable.
Discharge the battery completely by letting the
appliance run until the motor stops.
Remove the battery from the appliance by un-
screwing the 6 screws, then open the housing and
remove the battery block.
Attention! Insulate the bare cable ends of the battery with adhesive type, to be on the safe side.
Empty the suction nozzle in the household trash
before disposing of the appliance.
Unserviceable electrical and electronic appliances
and rechargeable batteries often contain valuable
materials. But they also contain hazardous materials, which are necessary for the correct function
and safety of the appliances. In household refuse,
or if handled incorrectly, these substances are
hazardous to human health and the environment.
Never dispose of unserviceable appliances and
the rechargeable battery with the household refuse!
Make use of your local recycling facilities for recy-
cling of electrical and electronic appliances and
rechargeable batteries.
Dispose of rechargeable batteries separately!
Check with the local authorities or your retailer.
Store the unserviceable appliance and the re-
chargeable battery safely out of the reach until
disposal!
This appliance complies with the Directive
2012/19/EG-WEEE-Directive
14
Page 31
Warranty
5
Warranty
---------------------------------------------------------------------------------------------------------------
We provide a warranty for the appliance subject to the following conditions:
1. The Customer’s main place of residence is in the EU and the appliance was
bought from a dealer located in Germany.
2. We undertake to repair the appliance free-of-charge, including free shipping) if it
becomes defective due to a material or assembly error within 48 months (if
used commercially or used for self-employed professional purposes) and if notification of the defect is given within the warranty period.
A pre-condition of our warranty is that the appliance is always treated properly.
The warranty terms start on the date of purchase.
3. Parts subject to natural wear (e.g. drive belts, chargeable batteries, brushes,
filters), do not fall under the terms of the warranty.
4. The warranty will lapse if the appliance is modified or repaired by persons we
have not authorised. Also, no third party spare parts or accessories may be
used.
5. The main focus of the warranty is on performing repairs or exchanging defective
parts. Repairs on site can only be demanded for large stationary appliances.
When making a warranty claim, the invoice or purchase receipt from the dealer
stating the date of purchase must be presented.
6. If a repair fails and the damage or defect cannot be rectified even after a second attempt, the appliance will be replaced with one of the same value. If neither repair nor replacement is possible, the customer is entitled to return the device and demand reimbursement of the purchase price. In the event that the
appliance is exchanged or the purchase price reimbursed, a usage fee may be
raised for the period that the appliance was in use.
7. Warranty work does not extend the warranty period or mark the start of a new
warranty period. The warranty term for installed spare parts ends at the same
time as the warranty period for the whole appliance.
8. The contractual and/or statutory regulations relating to the correction of faults is
not affected by the provisions of the warranty.
Valid from 1st June 2014
1
Page 32
6
Fakir Hausgeräte GmbH
Industriestraße 6
D-71665 Vaihingen / Enz
Postfach 1480
D-71657 Vaihingen / Enz
Tel.: +49 7042 / 912-0
Fax: +49 7042 / 912-360
30 43 994 – 9502 en
1
Loading...
