Page 1
Bedienungsanleitung
Combisauger
Operating Instructions
Combivacs
Instrucciones de Uso
Aspiradoras combinadas
D
GB
E
Premium 1107
Combi 17-30
Combi 17-36
Combi 17-46
Premium
Page 2
2
D
Page 3
3
GB E
Allgemeines..................................................................4
Sicherheit......................................................................6
Überblick.....................................................................10
Montage ......................................................................12
Bedienung ..................................................................14
Nach dem Gebrauch..................................................16
Entsorgung.................................................................19
Wenn Sie mal nicht weiterkommen..........................20
Bestellung von Filtern und Zubehör........................22
Garantie ......................................................................23
General........................................................................24
Safety ..........................................................................26
Overview .....................................................................30
Assembly ....................................................................32
Operation ....................................................................36
After use .....................................................................36
Disposal ......................................................................39
Troubleshooting.........................................................40
Ordering filters and accessories..............................42
Warranty – only valid for the German market.........43
Generalidades ............................................................44
Seguridad ...................................................................46
Vista general...............................................................50
Montaje........................................................................52
Manejo.........................................................................54
Después del uso ........................................................56
Eliminación.................................................................59
Si no sabe que hace .................................................60
Pedido de filtros y accesorios..................................62
Garantía válida en la República
Federal de Alemania..................................................63
Inhaltsverzeichnis
Contenido
Table of contents
D
Page 4
Inhaltsverzeichnis
Allgemeines
4
Allgemeines..................................................................4
Inhaltsverzeichnis ..........................................................4
Informationen zur Bedienungsanleitung ........................5
Haftung...........................................................................5
Hinweise in der Bedienungsanleitung............................5
Sicherheit......................................................................6
CE-Konformitätserklärung..............................................6
Bestimmungsgemäße Verwendung...............................6
Bestimmungswidrige Verwendung.................................6
Kinder.............................................................................6
Elektrischer Strom..........................................................8
Im Gefahrenfall ..............................................................8
Bei einem Defekt ...........................................................9
Versand..........................................................................9
Überblick.....................................................................10
Technische Daten ........................................................10
Lieferumfang ................................................................11
Montage ......................................................................12

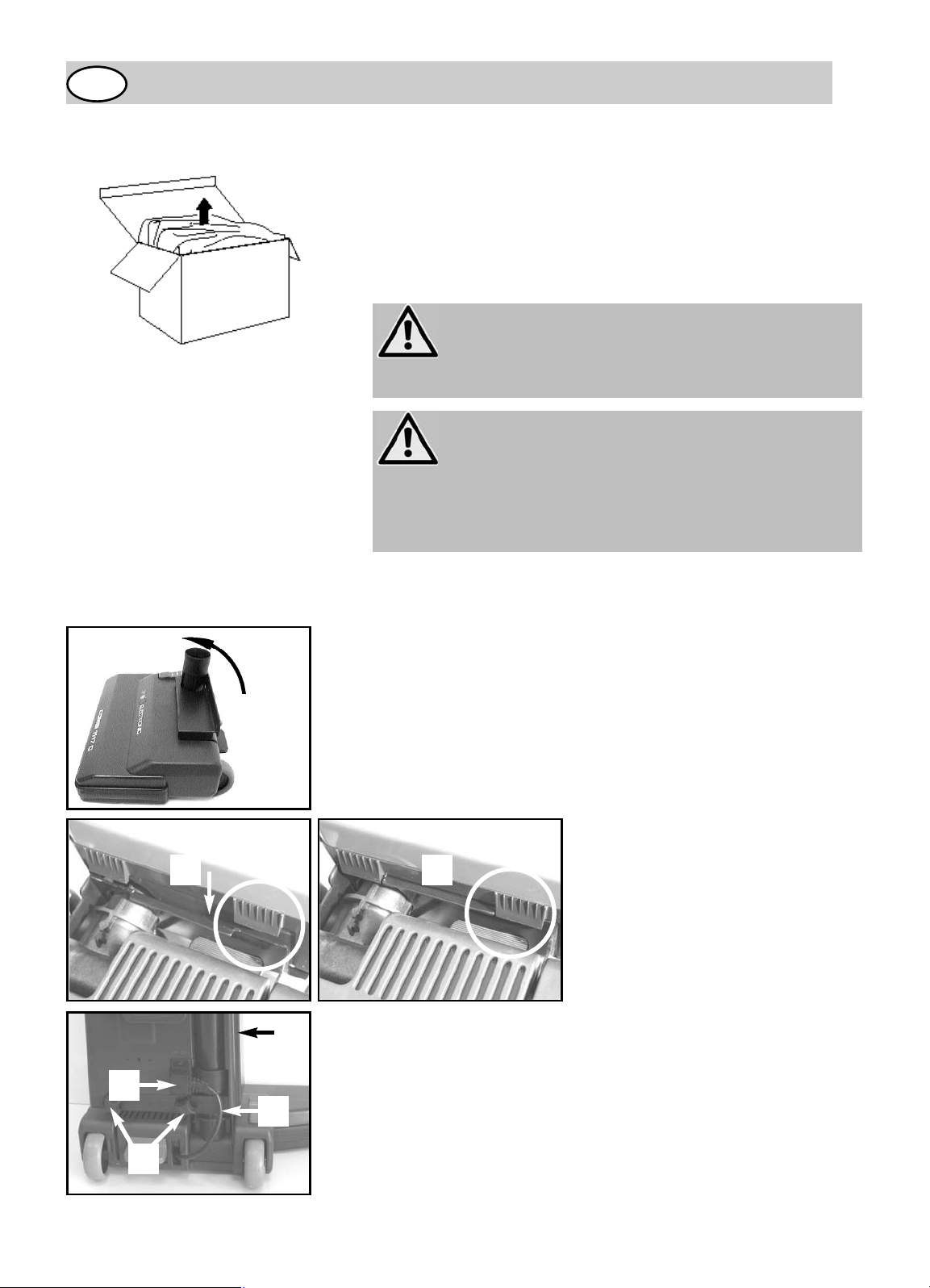

Auspacken ...................................................................12
Montieren: Festbehälter - Elektrosaugbürste...............12
Führungsrohr - Modell 1107.........................................13
Führungsrohr - Modell 17-30, 17-36, 17-46.................13
Saugschlauch - Saugrohr ............................................14
Saugrohr - Festbehälter...............................................14
Saugschlauch ..............................................................14
Netzkabel .....................................................................14
Bedienung ..................................................................14
Ein- und Ausschalten...................................................14
Neigen der Führungsstange ........................................14
Flor-Feineinstellung .....................................................15
Filterwechselanzeige ...................................................15
Elektronische Bürst- u. Saugkontrolle..........................15
Nach dem Gebrauch..................................................16
Öffnen des Behälters (Filterraumes)............................16
Filterraumdeckel-Sperre...............................................16
Wechsel des Staubbeutels...........................................16
Motorschutzfilter...........................................................17
(Micro)-Abluftfilter.........................................................17
HEPA-Filter (Premium 1107)........................................17

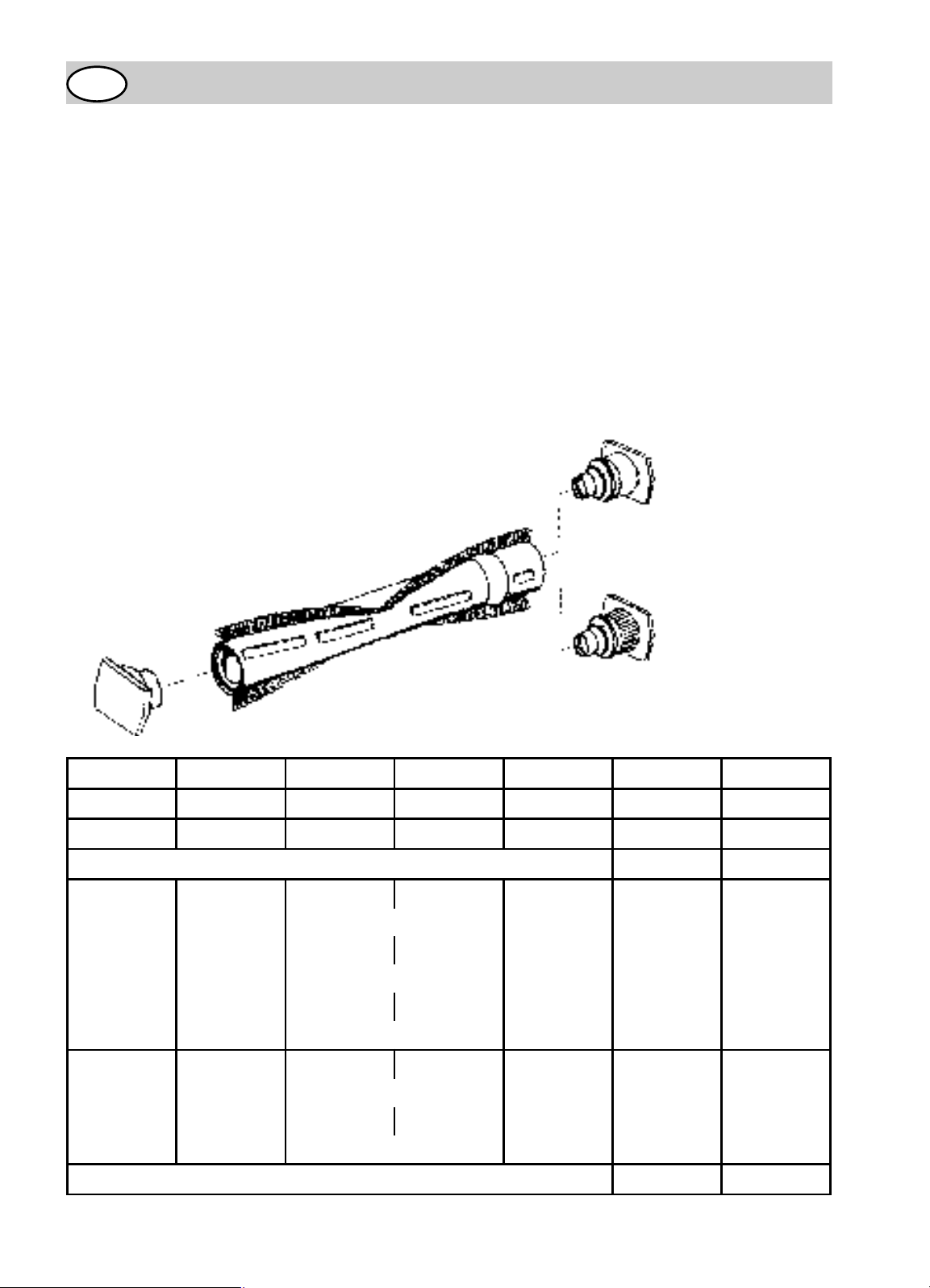

Reinigung bzw. Wechseln von Bürstenwalze und An-
triebsriemen .................................................................17
Entsorgung.................................................................19
Entsorgung...................................................................19
Wenn Sie mal nicht weiterkommen..........................20
Bestellung von Filtern und Zubehör........................22
Garantie ......................................................................23
D
Page 5
Allgemeines
5
Diese Bedienungsanleitung soll Ihnen den sicheren und
bestmöglichen Umgang mit dem Combisauger ermöglichen.
Lesen Sie diese Bedienungsanleitung vor der ersten Benutzung des Gerätes sorgfältig durch.
Bewahren Sie die Bedienungsanleitung dauerhaft auf.
Falls Sie den Combisauger an Dritte weiter geben, geben sie auch die Bedienungsanleitung mit.
Für Schäden, die aufgrund der Nichtbeachtung der Bedienungsanleitung entstehen, übernehmen wir keine
Haftung.
D
WARNUNG!
Kennzeichnet Hinweise, bei deren Nichtbeachtung die
Gefahr der Verletzung oder des Todes besteht.
ACHTUNG!
Kennzeichnet Hinweise auf Gefahren, die Beschädigungen des Gerätes zur Folge haben können.
Hebt Tipps und andere nützliche Informationen in der
Bedienungsanleitung hervor.
HINWEIS!
Informationen zur
Bedienungsanleitung
Haftung
Hinweise in der Bedienungsanleitung
Page 6
6
Sicherheit
D
Dieses Gerät erfüllt die Anforderungen des Geräte- und
Produktsicherheitsgesetzes - GPSG sowie die EU-Richtlinien 2004/108/EG “Elektromagnetische Verträglichkeit”
und 2006/95/EG “Niederspannungsrichtlinie”.
Das Gerät trägt auf dem Typen schild die CE-Kennzeichnung.
Der Combisauger Premium 1107 darf nur im Haushalt
eingesetzt werden. Er darf ausschließlich für die Trockenreinigung von Hart- und Textilböden, Teppichen,
Polstermöbeln, Matratzen, Möbeln, Heizkörpern und Gardinen verwendet werden.
Er ist für eine gewerbliche Nutzung nicht geeignet.
Die Combisauger 17-30, 17-36 und 17-46 sind für das
gewerbliche Trockenreinigen von Hart- und Textilböden,
Teppichen, Polstermöbeln, Matratzen, Möbeln, Heizkörpern und Gardinen geeignet.
Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.
Die hier aufgeführten Fälle nicht bestimmungsgemäßer
Verwendung können zu Fehlfunktionen, Beschädigung
des Gerätes oder Verletzungen führen:
● Dieses Gerät ist nicht dafür bestimmt, durch Personen
(einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen benutzt
zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
● Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Elektrogeräte sind kein Kinderspielzeug! Deshalb das Gerät außerhalb der Reichweite von Kindern benutzen und
aufbewahren. Kinder erkennen nicht die Gefahr, die
beim Umgang mit elektrischen Geräten entstehen
kann. Netzkabel nicht herunterhängen lassen.
● Halten Sie Verpackungsfolien von Kindern fern - Erstickungsgefahr!
CE-Konformitätserklärung
Bestimmungsgemäße
Verwendung
Bestimmungswidrige
Verwendung
Kinder
Page 7
Sicherheit
7
D
WARNUNG!
Verletzungsgefahr durch Einsaugen:
● Niemals Kleidungsstücke, Haare, Augen, Finger
oder andere Körperteile einsaugen.
● Düsen und Rohr-Enden dürfen niemals in die Nähe
von Augen und Ohren gelangen.
● Menschen oder Tiere dürfen mit dem Gerät nicht abgesaugt werden. Der Hersteller haftet nicht für evt.
Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.
Verletzungsgefahr!
● Beim Arbeiten mit der Turbo-/Elektro-Saugbürste
nicht in die laufende Bürstenwalze greifen.
Gesundheitsgefährdung!
● Saugen Sie niemals gesundheitsgefährdende Stoffe,
wie z.B. Toner für Laserdrucker oder Kopierer.
Brand- und Explosionsgefahr!
● Saugen Sie niemals glühende Asche oder brennende Gegenstände, wie z.B. Zigaretten oder Streichhölzer.
● Verwenden Sie das Gerät niemals in der Nähe von
explosiven oder leicht entzündlichen Stoffen.
● Saugen Sie niemals Lösungsmittel, explosive Gase
oder Flüssigkeiten.
● Kurzschlussgefahr! Saugen Sie niemals Wasser
und andere Flüssigkeiten, wie z.B. feuchte TeppichReinigungsmittel.
● Zerstörung der Filter! Saugen Sie niemals spitze
Gegenstände, wie Glassplitter, Nägel, etc. Auch abbindende Stoffe, wie Gips oder Zement können Filter
unbrauchbar machen.
● Beschädigung des Gerätes durch Regen und
Schmutz! Verwenden und bewahren Sie das Gerät
niemals im Freien auf.
● Gefahr der Überhitzung! Die Öffnungen des Gerä-
tes immer frei lassen.
ACHTUNG!
Page 8
Sicherheit
8
D
Elektrischer Strom
Im Gefahrenfall
● Eine falsche Spannung kann das Gerät zerstören.
Betreiben Sie das Gerät nur, wenn die auf dem Typenschild angegebene Spannung mit der Spannung
in Ihrem Haushalt übereinstimmt.
● Die Steckdose muss über einen 16 A-Sicherungsautomaten abgesichert sein.
● Verwenden Sie nur Verlängerungskabel, die für die
Leistungsaufnahme des Gerätes ausgelegt sind.
ACHTUNG!
WARNUNG! Stromschlaggefahr!
● Fassen Sie den Stecker nie mit nassen Händen an.
● Ziehen Sie den Netzstecker nie am Kabel, sondern
immer direkt am Stecker aus der Steckdose.
● Das Netzkabel darf nicht geknickt, eingeklemmt,
über scharfe Kanten gezogen oder überfahren werden und nicht mit Hitzequellen in Berührung kommen.
● Wenn das Netzkabel dieses Gerätes beschädigt
wird, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
● Nehmen Sie das Gerät nicht in Betrieb, wenn das
Gehäuse erkennbare Schäden aufweist, der Verdacht auf einen Defekt (z.B. nach einem Sturz) besteht oder das Netzkabel defekt ist.
● Verwenden Sie keine beschädigten Verlängerungskabel.
Ziehen Sie im Gefahrenfall und bei Unfällen sofort den
Stecker aus der Steckdose.
Page 9
9
Bei einem Defekt
WARNUNG!
Betreiben Sie niemals ein defektes Gerät oder ein Gerät mit einem defekten Netzkabel. Es besteht die Gefahr
eines elektrischen Schlags.
Versand
Bevor Sie sich an unseren Kundendienst wenden,
prüfen Sie, ob Sie den Fehler selbst beseitigen können.
> siehe Kapitel “Wenn sie mal nicht weiterkommen...”
auf Seite 20.
Hinweis
Wenn Sie einen Fehler nicht selbst beseitigen können
oder im Falle einer geplanten Rücksendung, wenden
Sie sich bitte im voraus
an unsere Servicehotline:
Service-Hotline
01805 325474
14 Cent / Minute
aus dem Festnetz der deutschen Telekom
Vor dem Anruf unbedingt Artikel-Nr. und Geräte-/Modellbezeichnung bereit halten. Diese Angaben finden Sie
auf dem Typenschild des Gerätes.
Versenden Sie das Gerät in der Originalverpackung oder
einer ähnlich gut ausgepolsterten Verpackung, damit es
keinen Schaden nimmt.
WARNUNG!
Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir-Kundendienst) ausgeführt werden. Dabei
dürfen nur Original-Fakir-Ersatzteile eingesetzt werden.
Nicht fachgerecht reparierte und gewartete Geräte stellen eine Gefahr für den Benutzer dar.
Sicherheit
D
Page 10
10

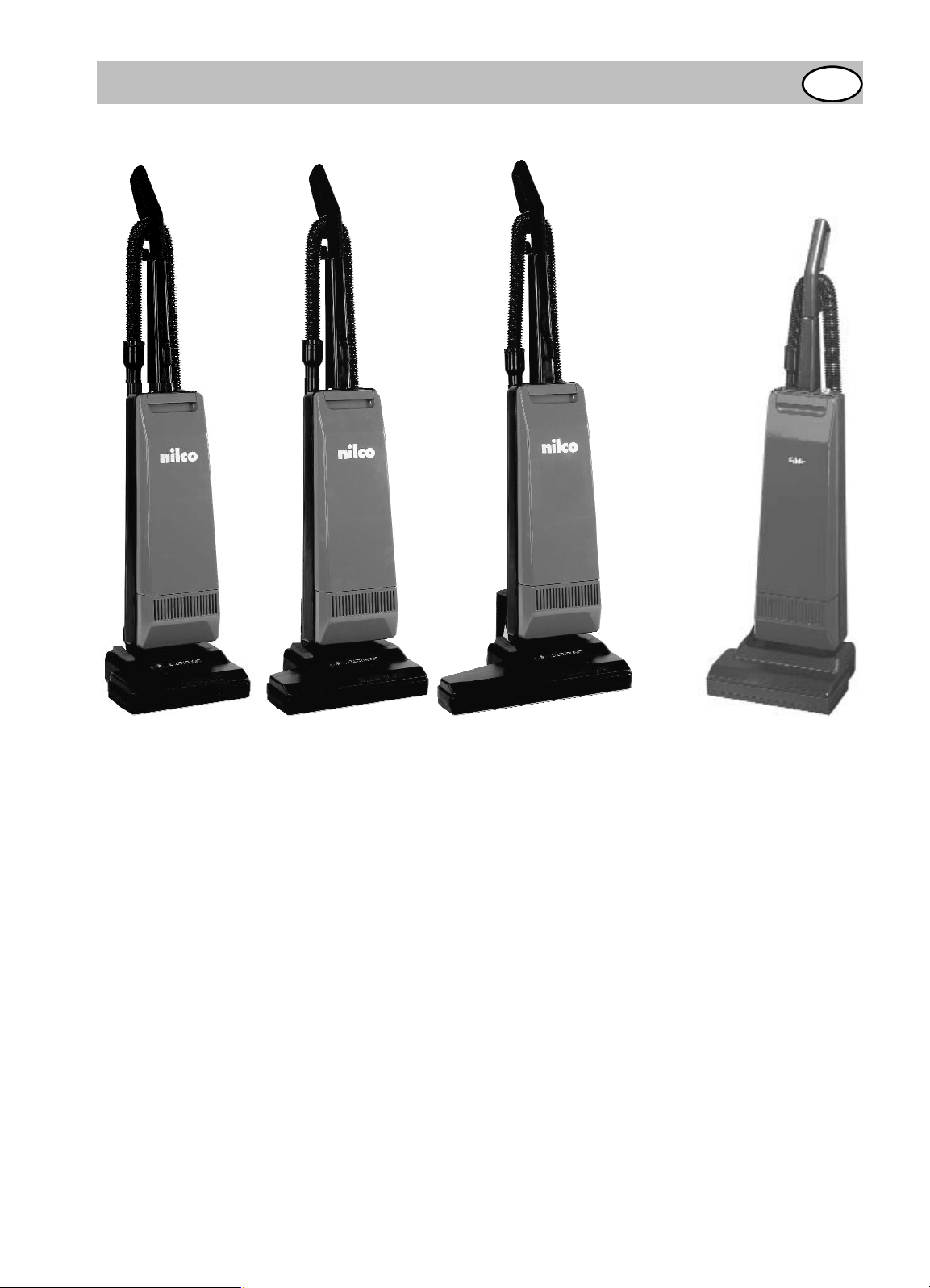

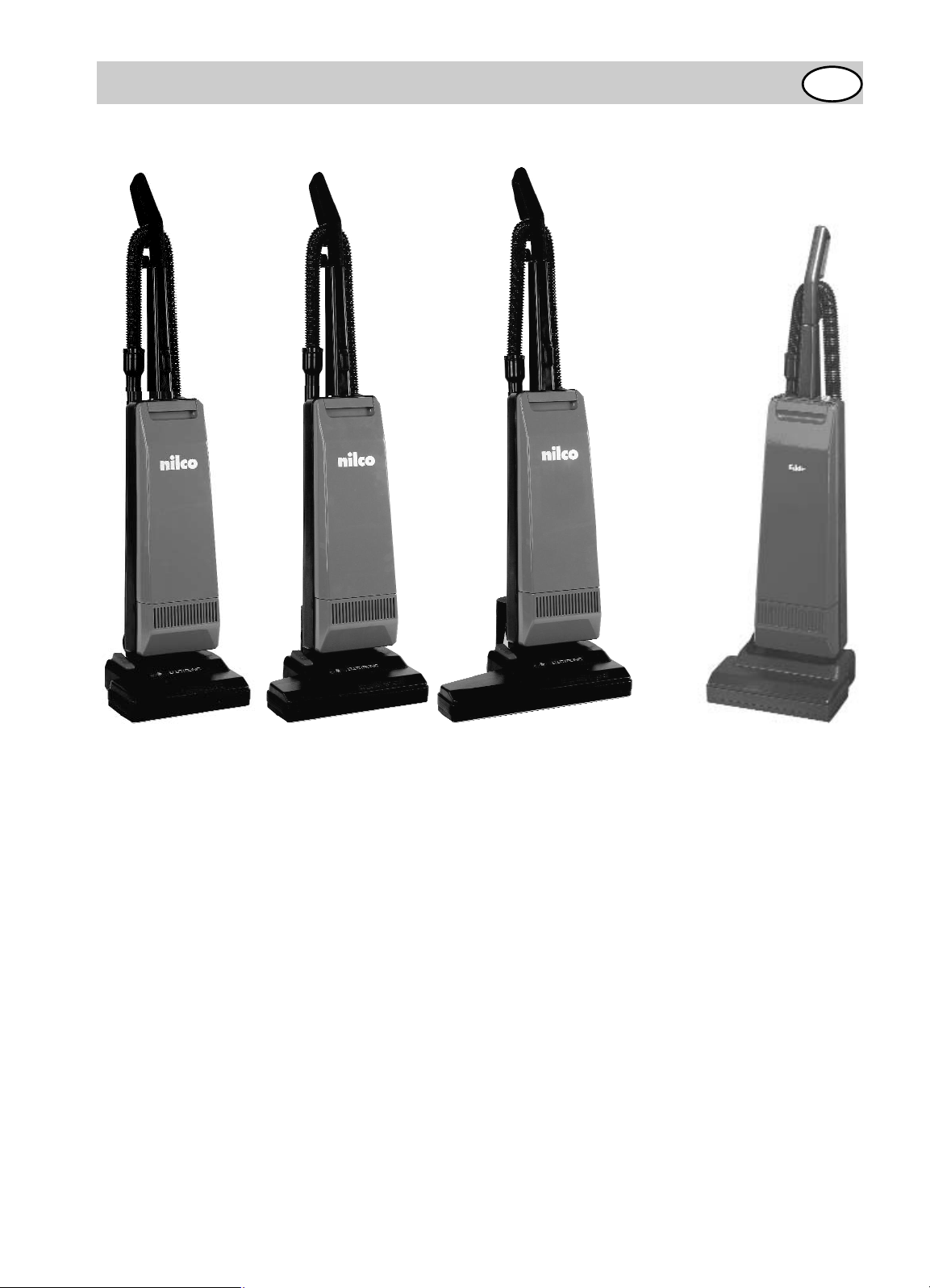

Combi 17-36 Combi 17-46 Premium 1107Combi 17-30
Überblick
Technische Daten
Modell
Artikel-Nr.
17-30
2312001
17-36
2313001
17-46
2314001
1107
2304001
Netzanschluss 230 V / 50 Hz ● ● ● ●
Leistungsaufnahme gesamt 1200 W 1200 W 1200 W 1300 W
Leistungsaufnahme Bürstmotor 100 W 200 W 200 W 100 W
Luftfördermenge max. 30 l/s 30 l/s 30 l/s 30 l/s
Unterdruck max. 22 kPa 22 kPa 22 kPa 22 kPa
Aktionsradius ca. 14 m 14 m 14 m 14 m
Arbeitsbreite 30 cm 36 cm 46 cm 30 cm
Betriebsbereitschaftsanzeige ● ● ● ●
elektr. Bürst- und Saugkontrolle ● ● ● ●
zusätzliche Blockieranzeige -- ● ● -Filterwechselanzeige ● ● ● ●
Staubraumdeckelsperre ● ● ● ●
Staubbeutel-Volumen 6 l 6 l 6 l 6 l
Geräuschemission max. 67 dB(A) 67 dB(A) 67 dB(A) 67 dB(A)
Gewicht ca. 8 kg 8 kg 9 kg 8 kg
D
Page 11
11
Überblick

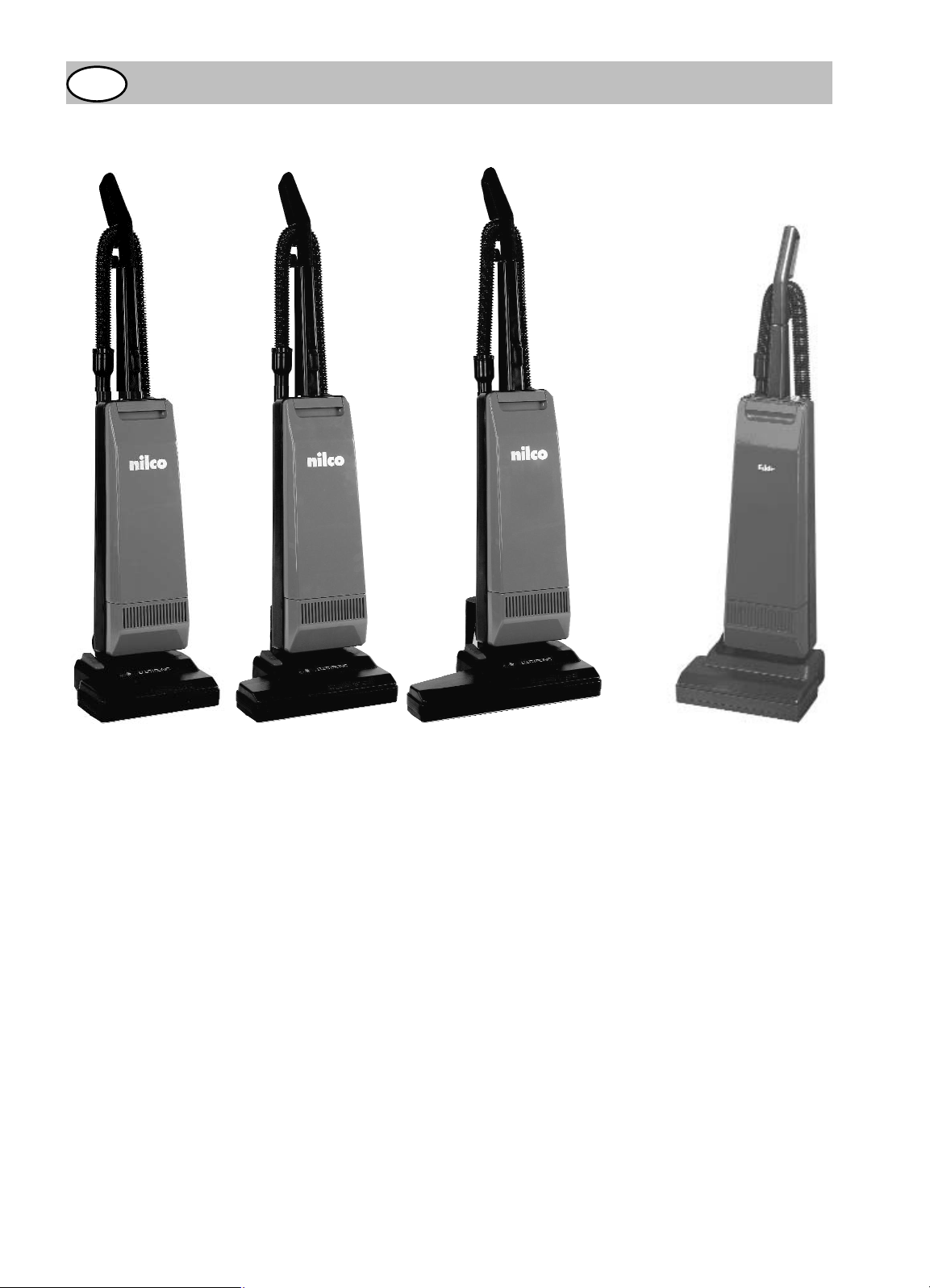

Combi 17-36 Combi 17-46 Premium 1107Combi 17-30
Modell
Artikel-Nr..
17-30
2312001
17-36
2313001
17-46
2314001
1107
2304001
Lieferumfang
Fugendüse ● ● ● ●
Polsterdüse ● ● ● ●
Abluftfilter ● ● ● -HEPA-Filter -- -- -- ●
Micro-Abluftfilter -- -- -- ●
Motorschutzfilter ● ● ● ●
Saugschlauch, hochflexibel ● ● ● ●
Saugrohr ● ● ● ●
Sonderzubehör
Möbelbürste Nr. 24 12 852 ● ● ● ●
Staubbeutel-Packung:
Inhalt 5 Stück - Nr. 23 10 805 ● ● ● ●
Micro-Abluftfilter Nr. 23 40 252 ● ● ● -HEPA-Filter Nr. 23 38 060 ● ● ● --
D
Page 12
12

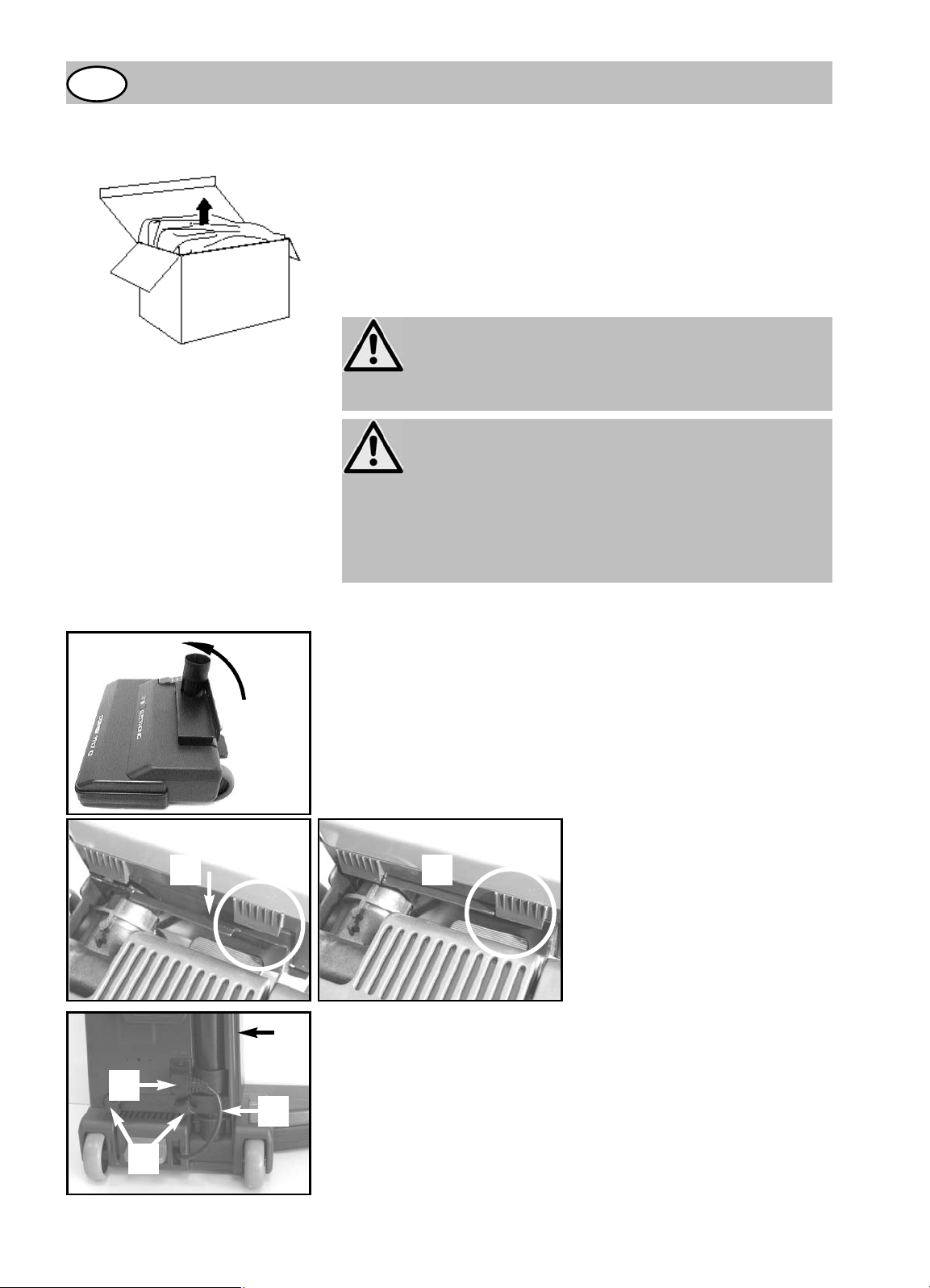

Auspacken
Montieren
Montage
Packen Sie das Gerät aus und überprüfen Sie den Inhalt
der Verpackung auf Vollständigkeit.
(siehe Seite 10 “Lieferumfang”)
Geben Sie das Verpackungsmaterial sortenrein in die
dafür vorgesehenen Sammelbehälter.
Sollten Sie einen Transportschaden bemerken, wenden
Sie sich umgehend an Ihren Händler.
Festbehälter - Elektrosaugbürste
Drücken Sie das Kippgelenk [A] nach vorne, bis es einrastet.
Setzen Sie den Festbehälter
[B] auf das Kippgelenk. Bewegen Sie ihn nach hinten,
bis die Vertiefungen an der
Unterseite des Behälters die
vordere Kante des Kippgelenkbügels umschließt.
Befestigen Sie den Festbehälter [B] mit den beiden beiliegenden Kreuzgriffschrauben [C].
Stecken Sie das Elektro-Verbindungskabel [D] der Saugbürste in die Steckdose [E] des Festbehälters.
B
C
E
D
B B
A
WARNUNG!
Verwenden Sie niemals ein defektes Gerät.
WARNUNG!
Prüfen Sie vor der Montage, ob der Netzstecker gezogen ist. Bei eingestecktem Netzstecker könnte das Gerät versehentlich eingeschaltet werden und Verletzungen verursachen.
D
Page 13
13
Montage

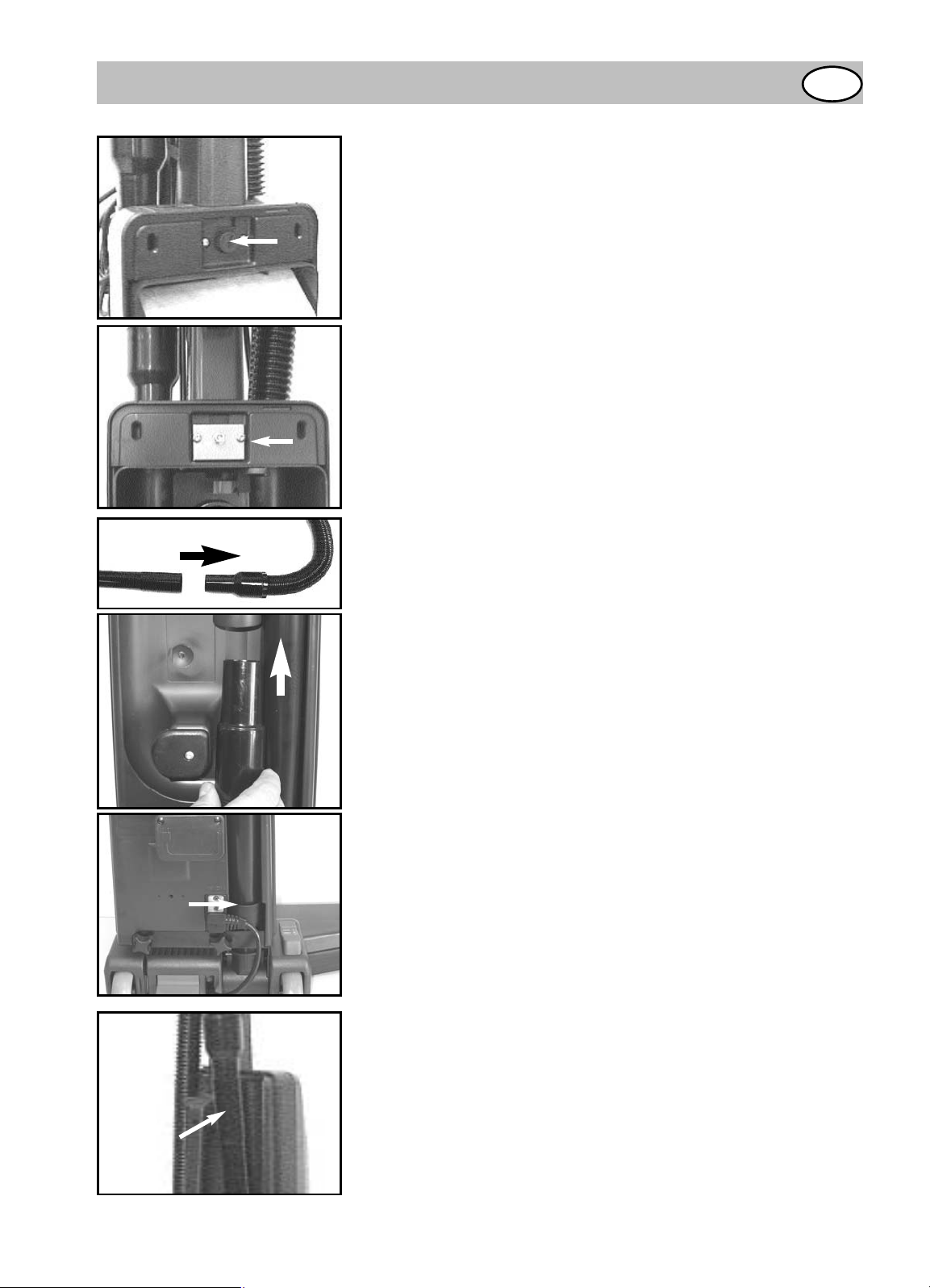

Führungsrohr - Modell 1107
● Führungsrohr kpl. (mit Düsenhalter und Fugendüse)
mit der beiliegenden Rändelschraube incl. Federzahnscheibe am Behälter befestigen.
Führungsrohr - Modell 17-30, 17-36, 17-46
● Führungsrohr kpl. (mit Düsenhalter und Fugendüse)
mit der beiliegenden Innensechskantschraube incl.
Federzahnscheibe und Innensechskantschlüssel am
Behälter befestigen.
Saugschlauch - Saugrohr
● Handrohr (breiter Stutzen) des Saugschlauchs in das
weite Ende des Saugrohres stecken.
● Das andere Ende des Saugschlauchs (schlanker
Stutzen) von unten in das Behälterrückteil stecken.
Saugrohr - Festbehälter
● Saugrohr zuerst unten in Behälterrückteil einsetzen
und ...
● ... dann oben eindrücken bis es einrastet.
D
Page 14
14

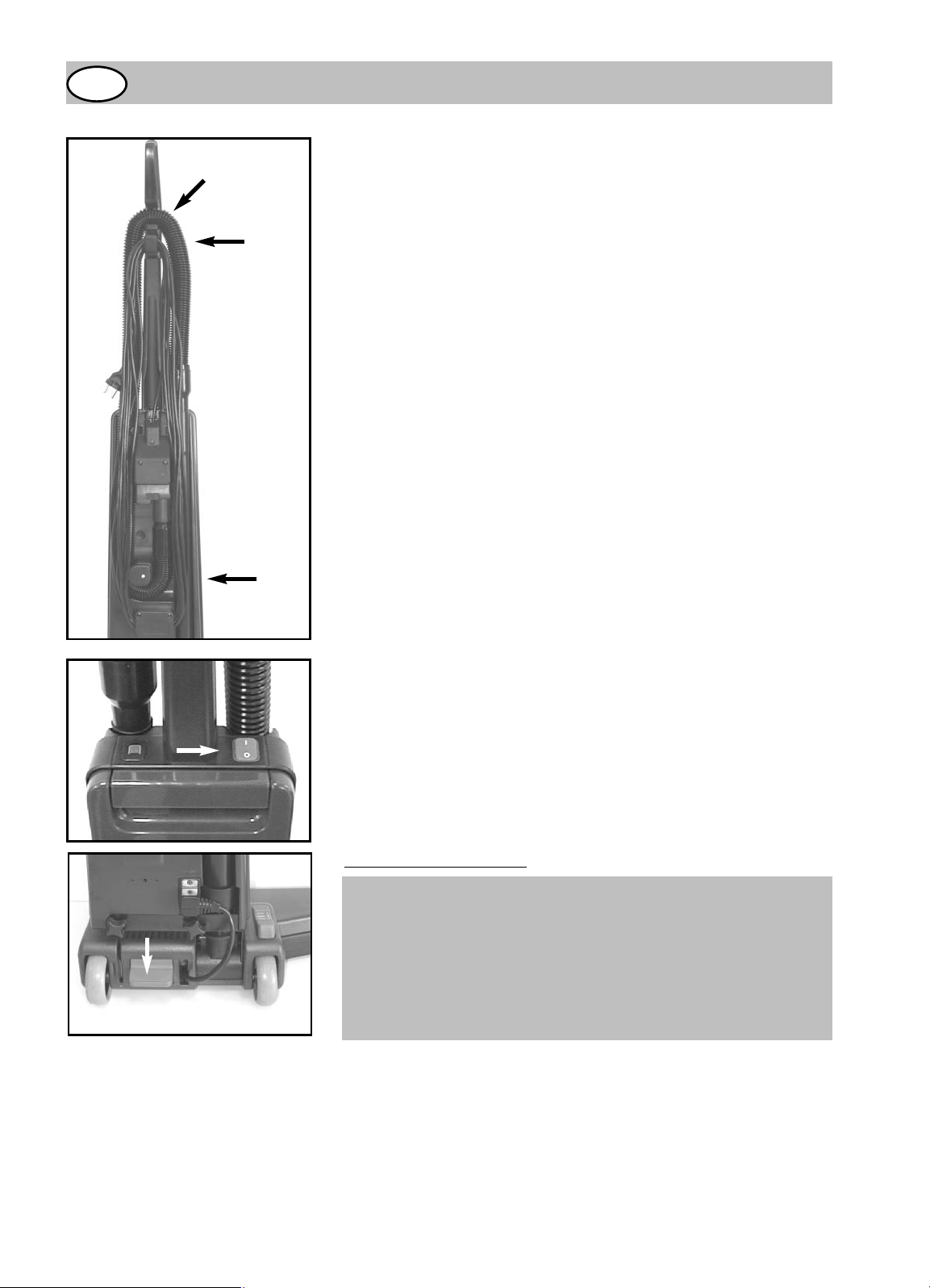

Montage / Bedienung
Saugschlauch
● Saugschlauch über den Haken [F] am Handgriff einsetzen.
Netzkabel
● Netzkabel um den unteren [H] und oberen [G] Kabelhalter wickeln.
Beim Modell 1107 ist der obere Kabelhalter [G]
schwenkbar.
Ein- und Ausschalten
Schalter-Position I = EIN
Schalter-Position 0 = AUS
Neigen der Führungsstange
Tritthebel mit dem Fuß nach unten drücken und Führungsstange neigen. Der Bürstmotor läuft erst, wenn der
Ein-Ausschalter auf Position I steht.
Energieverbrauch
Premium 1107 = 187 Wh
Combi 17-30 = 205 Wh
Combi 17-36 = 174 Wh
Combi 17-46 = 156 Wh
F
G
H
HINWEIS!
Der Bürstmotor wird bei Senkrechtstellung der Führungsstange sowie bei Entnahme des Saugrohres automatisch ausgeschaltet.
Beim Wiedereinsetzen muss das Saugrohr fest arretiert
sein, andernfalls bleibt der Bürstmotor ausgeschaltet.
D
Page 15
15
Bedienung
Flor-Feineinstellung
Drei Flor-Feineinstellungen ermöglichen eine individuelle Anpassung an extreme Teppich-Oberflächen und auch
Hartfußböden.
Pos. 1 = Normaler Bodenbelag
Pos. 2 = Schlingenware
Pos. 3 = Hochflorige Teppiche
Filterwechselanzeige
Die Filterwechselanzeige wertet die Luftdurchlässigkeit
des Filtersystems aus.
Filter leer = keine Reaktion der Anzeige
Filter voll = Anzeige steht auf ROT.
Papierfilter (Staubbeutel) muß ge
wechselt werden
Signalisiert die Filterwechselanzeige trotz Staubbeutel(Papierfilter)tausches immer noch ROT, dann sind (Micro)-Abluft- und/oder Motorschutz-Filter/HEPA-Filter
oder das Zubehör verstopft.
In diesem Fall sind die entsprechenden Filter auszuwechseln oder die Verstopfung im Zubehör zu beseitigen.
In diesem Fall Gerät ausschalten, Verstopfung beseitigen und/oder Filter austauschen.

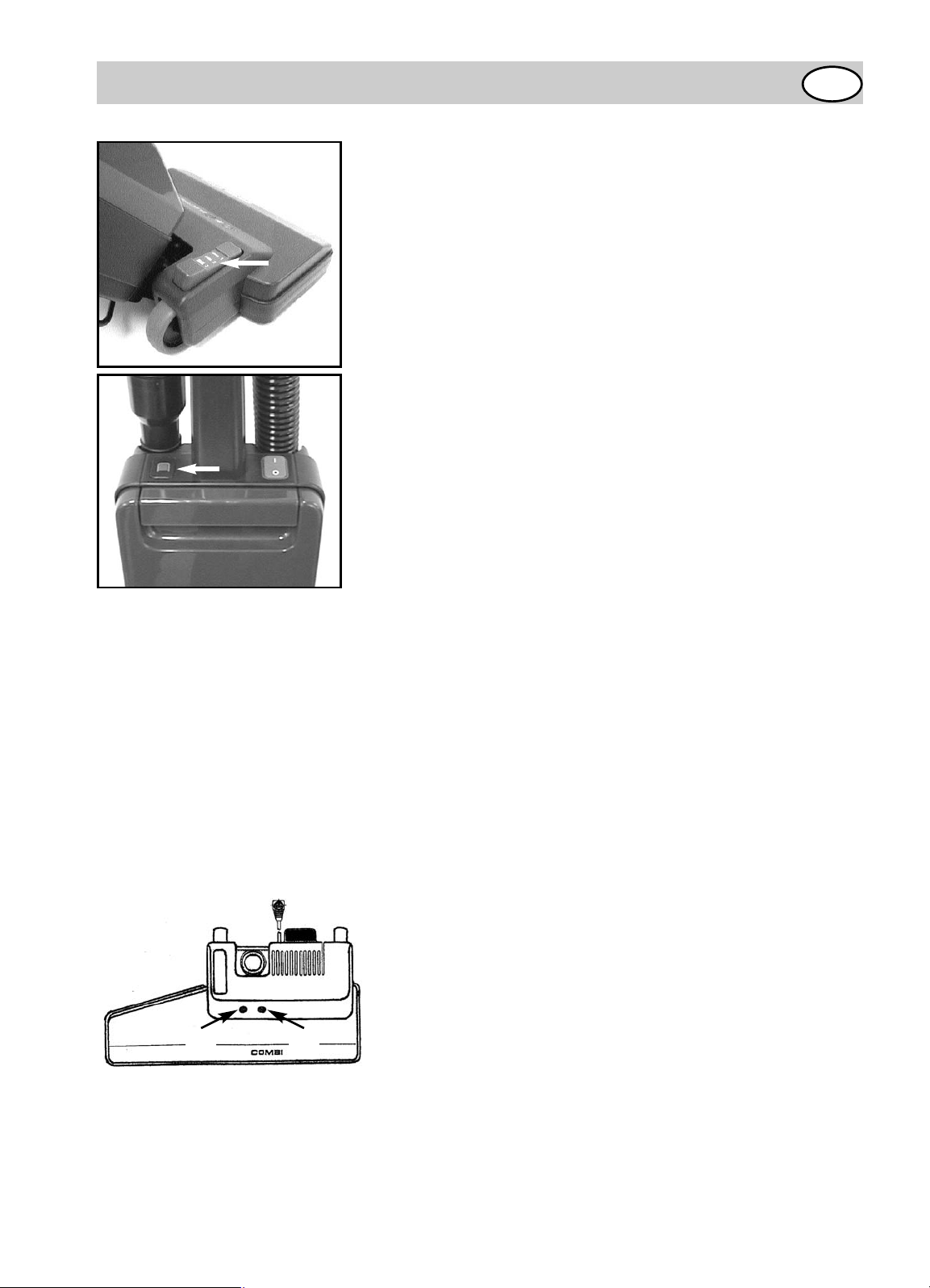

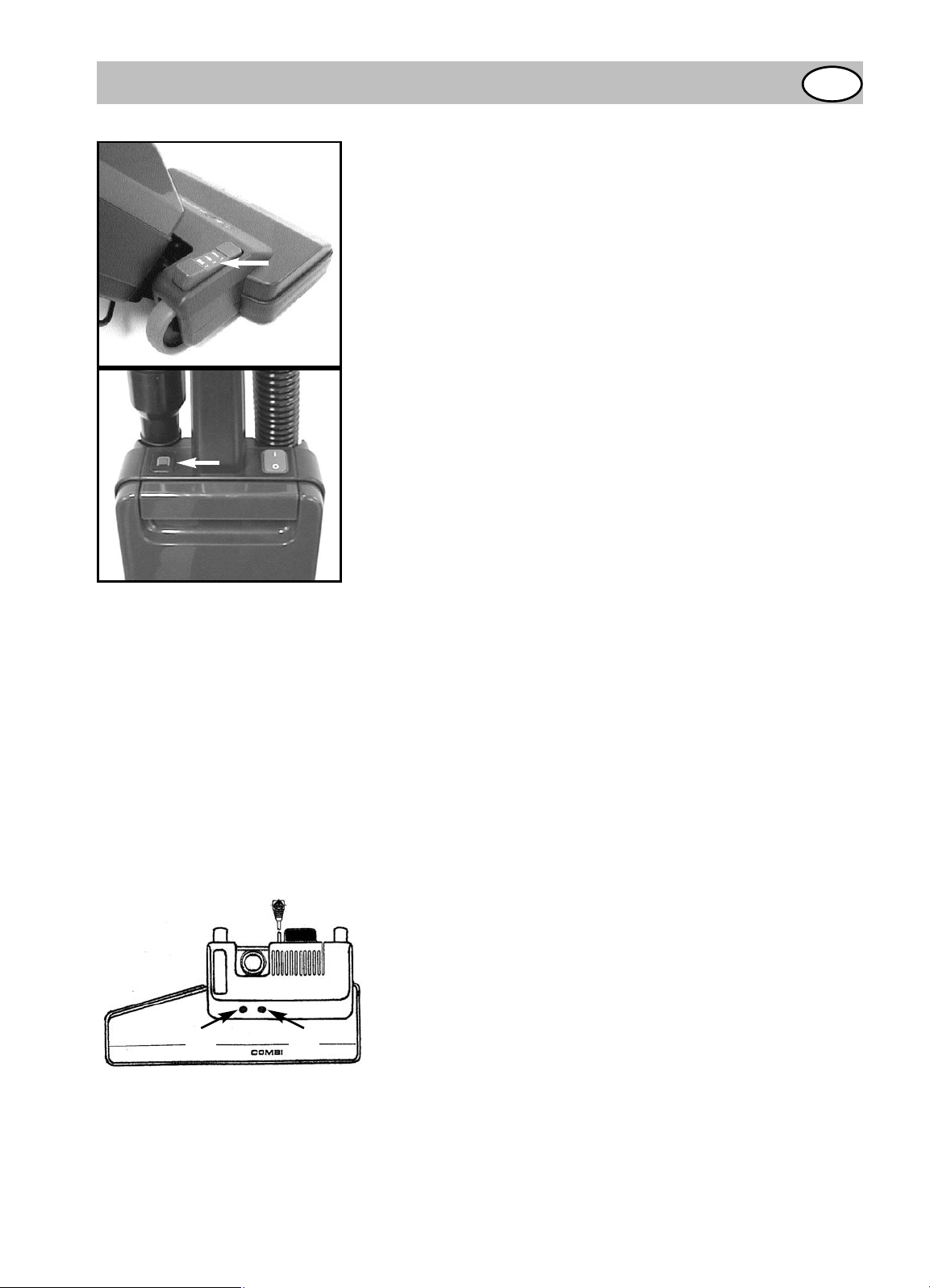

Elektronische Bürst- u. Saugkontrolle
Modell 17-30, Premium 1107
Nach Einschalten des Gerätes und Neigen der Führungsstange leuchtet die GRÜNE BetriebsbereitschaftsAnzeige [K].
Mit der elektronischen Bürst- und Saugkontrolle ist eine
Belastungsanzeige [L] geschaltet, die ROT aufleuchtet,
wenn der Bürstmotor überlastet wird. In diesem Fall ist
zuerst die richtige Flor-Feineinstellung zu wählen oder
eine evtl. Verschmutzung im Antriebsbereich zu beseitigen - siehe Seite 16/17.
K L
D
Page 16
16

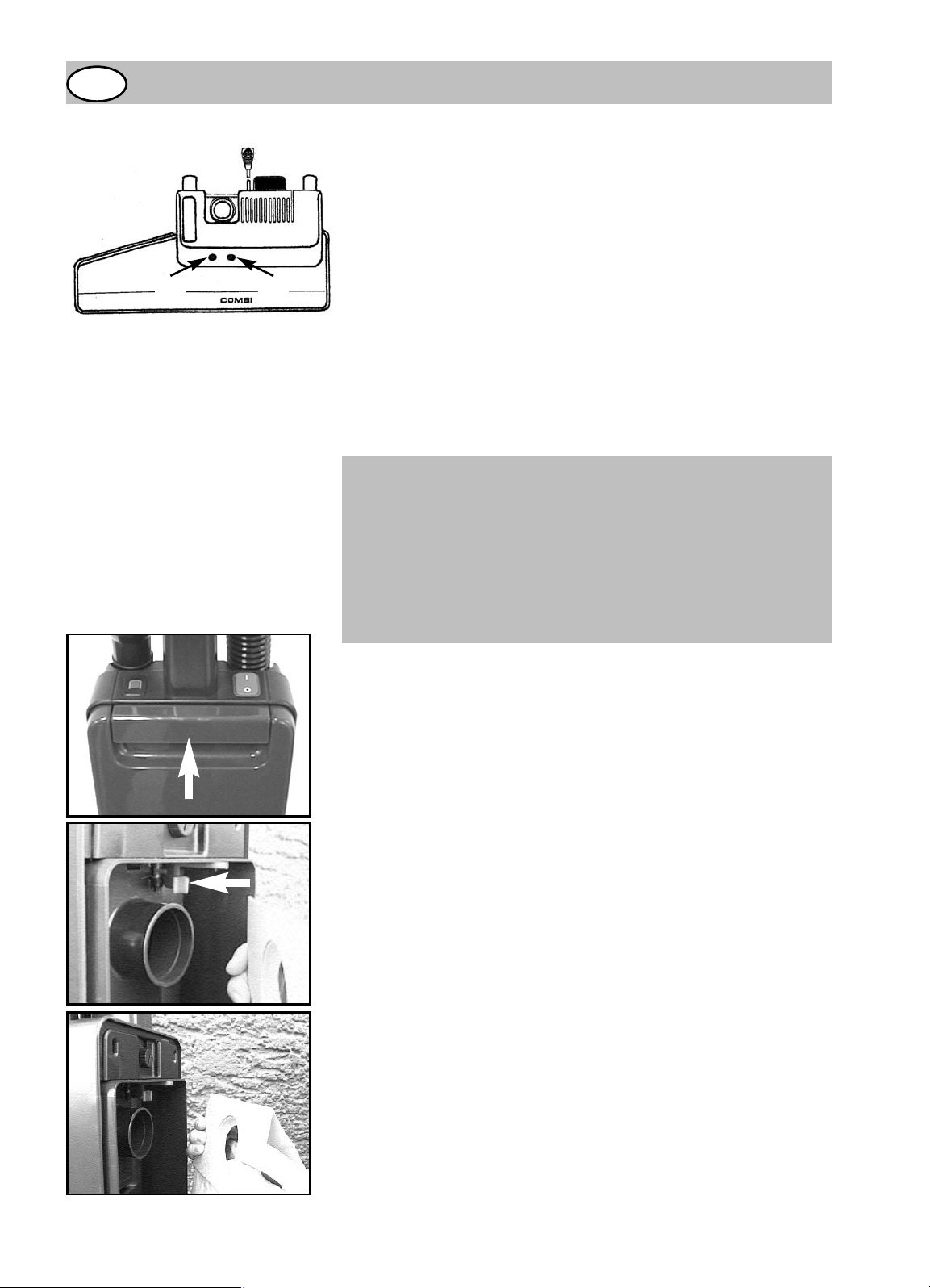

Elektronische Bürst- u. Saugkontrolle
Modell 17-30, 17-46
Nach Einschalten des Gerätes und Neigen der Führungstange leuchtet die GRÜNE BetriebsbereitschaftsAnzeige [K].
Bei übermäßiger Belastung des Bürstmotors (z.B. bei
Blockade der Walze) spricht die elektronische Überlastsicherung an: Blockieranzeige [M] leuchtet ROT und
GRÜN geht aus. In diesem Fall zuerst das Gerät ausschalten und den Netzstecker ziehen. Blockade beseitigen und nach einer Wartezeit von ca. 1 Minute Gerät
wieder einschalten.
Öffnen des Behälters (Filterraumes)
Zum Filter- bzw. Staubbeutelwechsel die Taste vom Behälter nach oben drücken und Behältervorderteil (Filterraumdeckel) öffnen.
Filterraumdeckel-Sperre
Die Filterraumdeckel-Sperre verhindert das Schließen
des Filterraumdeckels und somit ein versehentliches Arbeiten mit dem Gerät, wenn kein Staubbeutel - oder der
Staubbeutel falsch - eingesetzt ist.
Wechsel des Staubbeutels
Filterraumdeckel öffnen und vollen Staubbeutel herausnehmen. Neuen Staubbeutel mit der Haltescheibe auf
den Stutzen im Behälter aufsetzen und bis zum Anschlag nach hinten schieben.
Bedienung / Nach dem Gebrauch
K M
Bei permanenter Verstopfung von Filter und / oder Ansaugwege schaltet der automatische Überlastschutz
am Saugmotor ab, um eine Überhitzung zu verhindern.
Nach einer Abkühlzeit von ca. 20 Minuten Gerät wieder einschalten.
HINWEIS!
D
Page 17
17

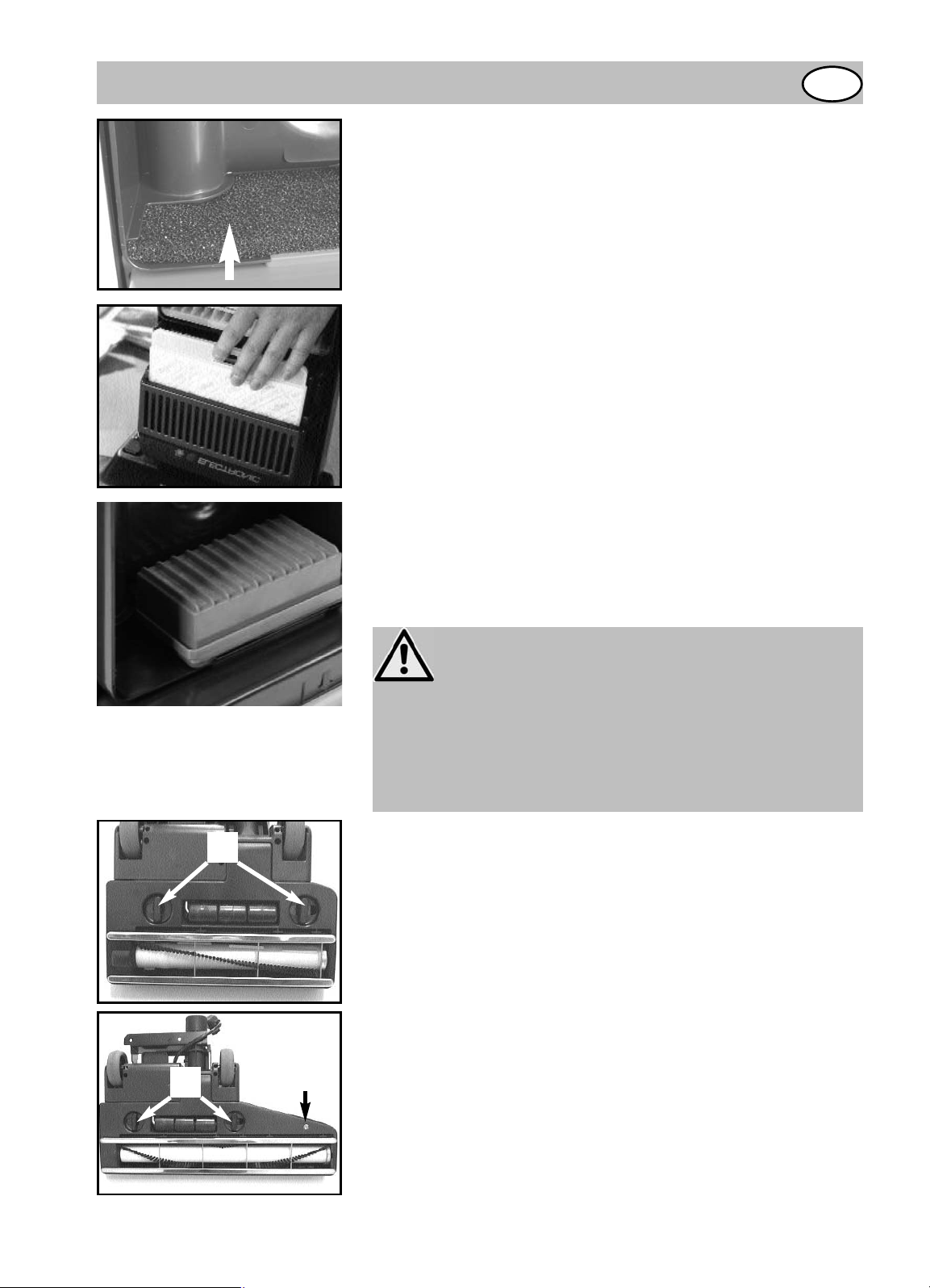

Reinigung bzw. Wechseln
von Bürstenwalze und
Antriebsriemen
Nach dem Gebrauch

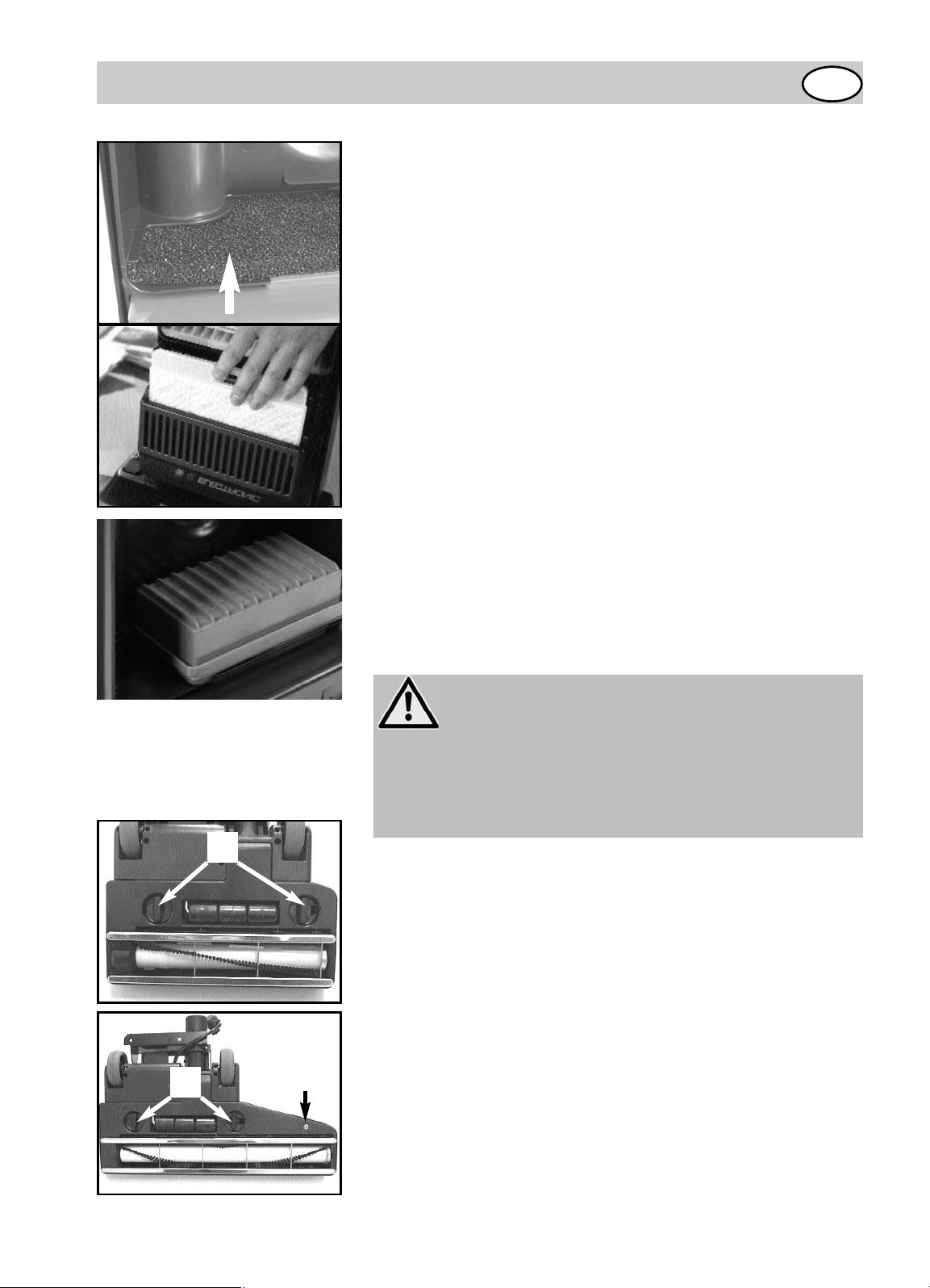

Wechseln des Motorschutzfilter: 17-30, 17-36, 17-46
Nach 5-maligem Staubbeutel-Wechsel bzw. nach starker
Verschmutzung muss der Motorschutzfilter
gereinigt bzw. ausgewaschen und nach vollständigem
Trocknen wieder eingesetzt werden.
Wechseln des Micro-Abluftfilters:
Nach 5-maligem Staubbeutel-Wechsel bzw. nach starker Verschmutzung muss der Filter gewechselt werden.
Filterkassette nach oben herausziehen und öffnen. Filter
wechseln, Kassette schließen und bis zum Anschlag in
die Führung einschieben.
Wechseln des HEPA-Filter: Premium 1107
Nach ca. 6 Monaten bzw. nach starker Verschmutzung
muss der Filter gewechselt werden.
Um eine hohe Leistungsfähigkeit der Elektrosaugbürste
zu erhalten, sollten Sie regelmäßig Haare, Fasern und
Fäden etc. von der Bürstenwalze und, falls erforderlich
auch vom Antriebsriemen entfernen.
● Zum Abnehmen der Bodenplatte stellen Sie die Knebelschrauben (N) waagerecht.
Beim Modell 17-46 zusätzlich Schraube (O) entfernen.
● Bürstenwalze an beiden Enden festhalten, zusammen
mit den Lagern hoch heben und seitlich aus dem Antriebsriemen ziehen.
● Haare, Fasern, Fäden etc., die sich um die Bürstenwalze gewickelt haben, mit einem Messer oder einer
Schere entfernen. Die Borsten der Walze und den Antriebsriemen gründlich reinigen (abbürsten bzw. absaugen).
N
N
O
WARNUNG!
Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie mit der Reinigung bzw. Wartung beginnen. Bei eingestecktem Netzstecker könnte das Gerät versehentlich eingeschaltet werden und Verletzungen verursachen.
D
Page 18
18
Nach dem Gebrauch

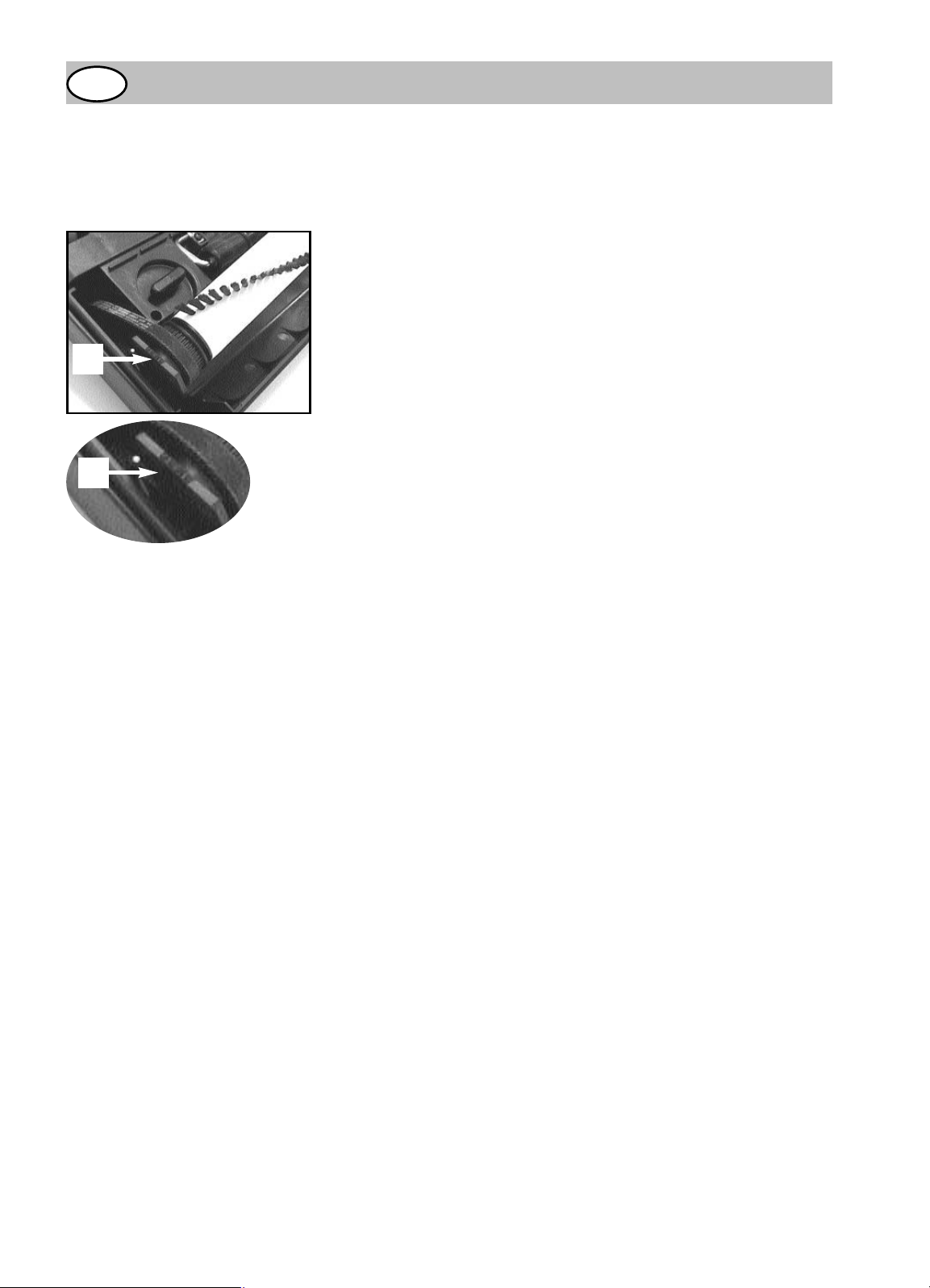

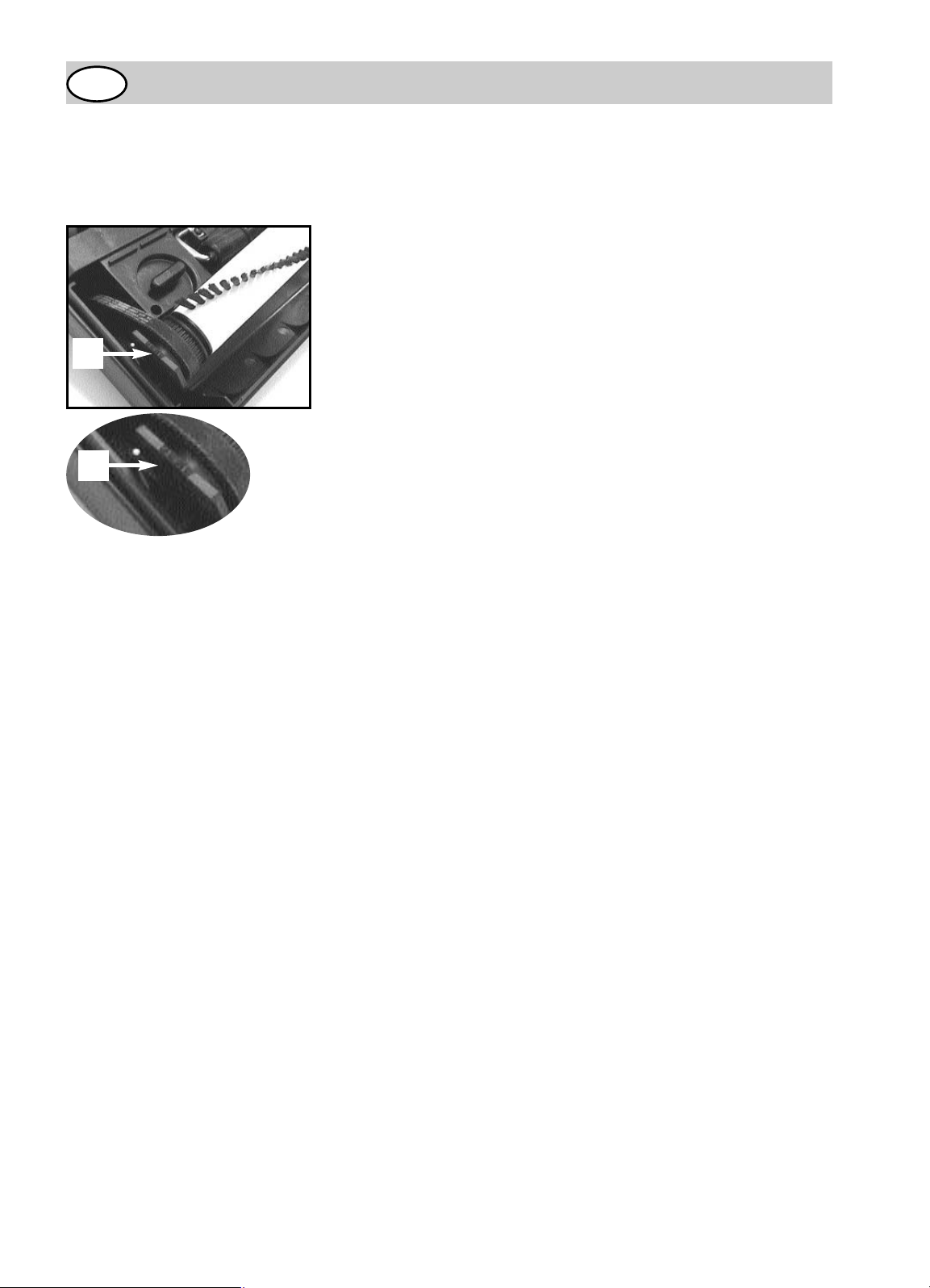

● Nach der Reinigung Antriebsriemen auflegen, Bürstenwalze mit Lager wieder passgenau einsetzen.
Beim Einsetzen der Lagerkörper darauf achten, dass
beide die selbe Markierung [P] zeigen:
1 Nocke = neue Bürstenwalze
8 Einkerbungen = halb abgenutzte
Bürstenwalze
● Bodenplatte aufsetzen und verriegeln, darauf achten,
dass die Haltenocken der Bodenplatte an der Vorderkante des Gehäuses eingerastet sind.
Flachriemen: Premium 1107, Combi 17-30
Zahnriemen: Combi 17-36, 17-46

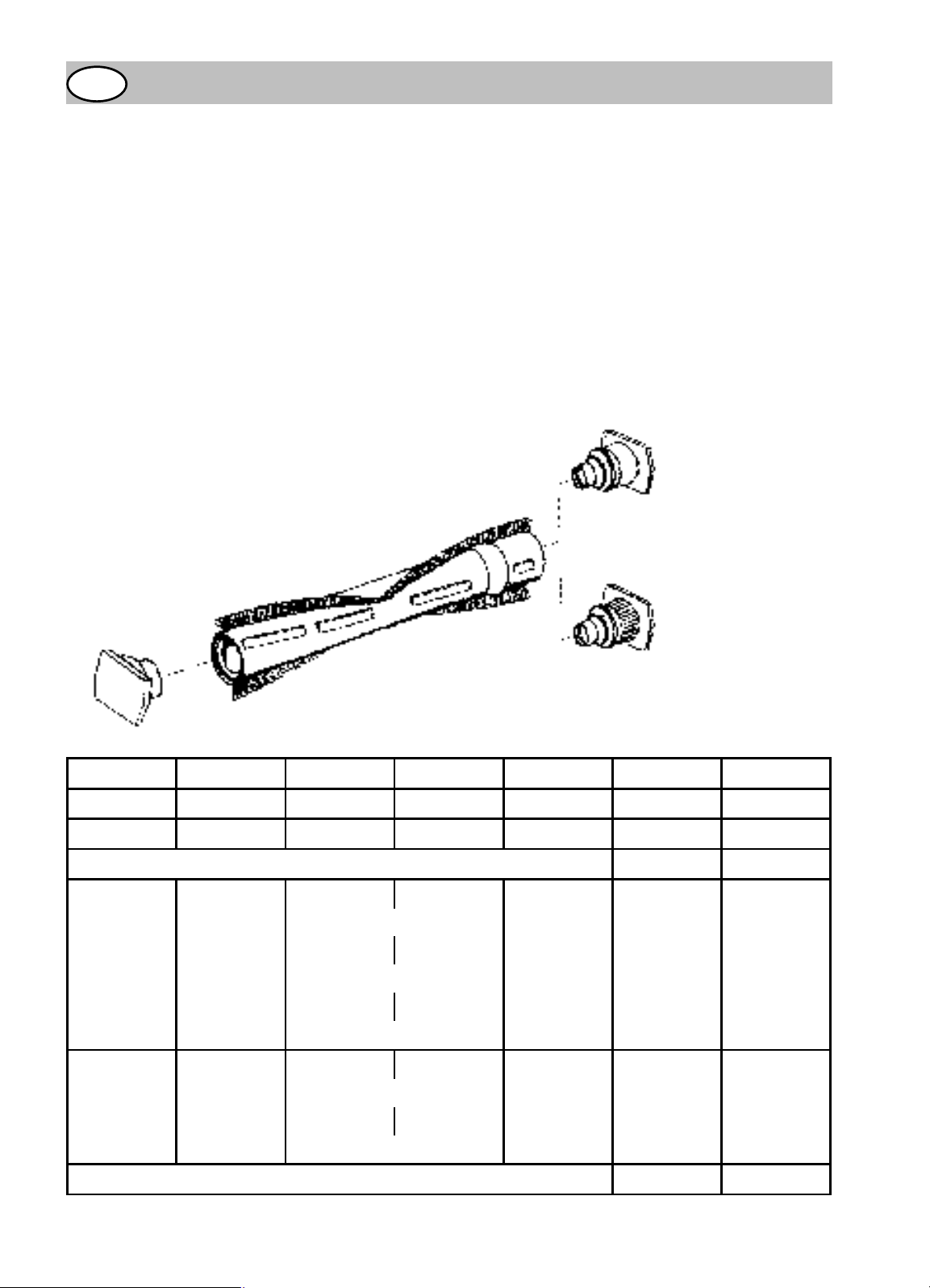

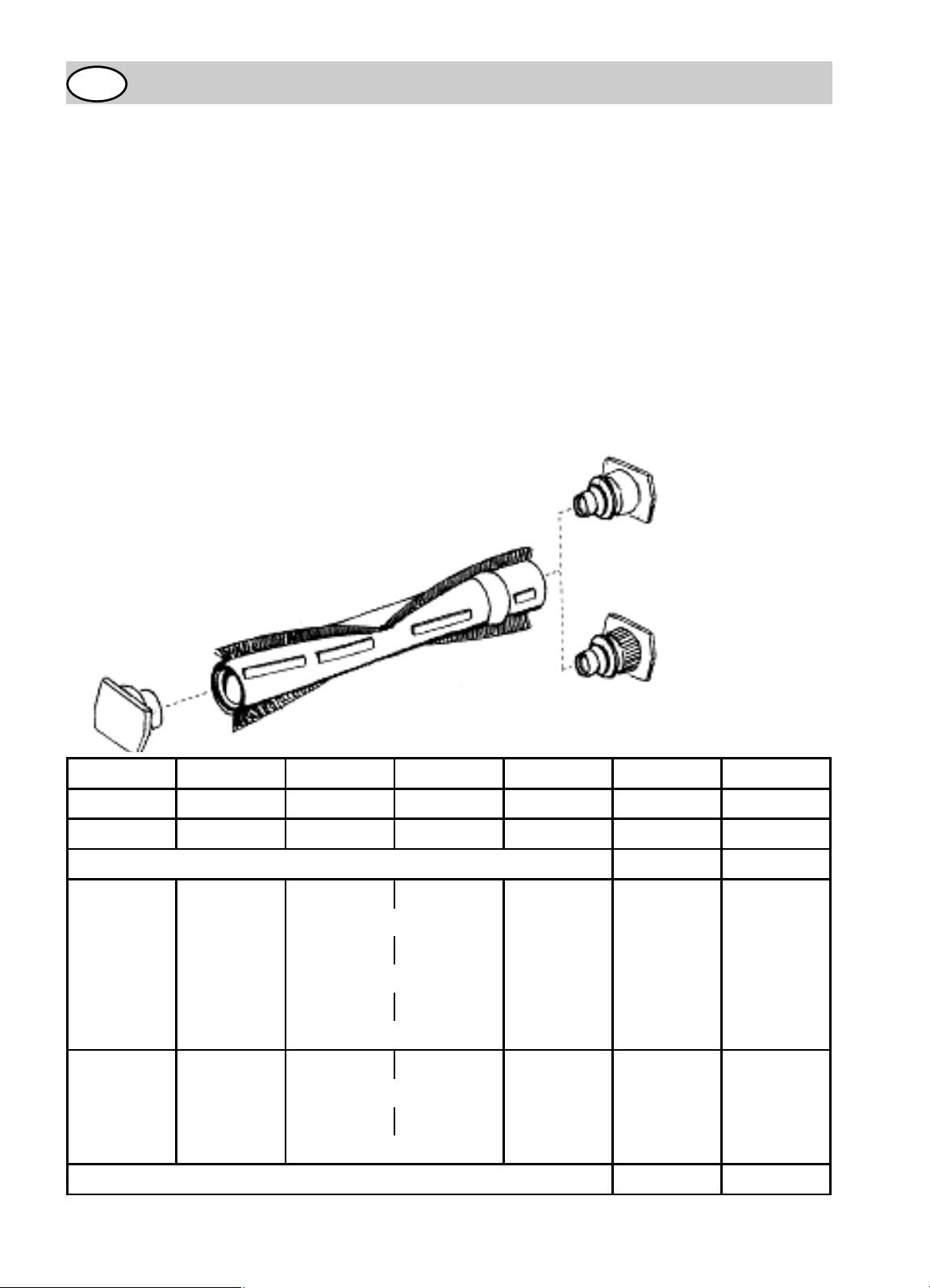

Details zu Bürstenwalzen und Bürstenlagerungen
siehe Seite 21.
P
D
Page 19
19
Entsorgung
Wenn das Gebrauchsende des Gerätes erreicht ist, insbesondere wenn Funktionsstörungen auftreten, machen
Sie das ausgediente Gerät unbrauchbar, indem Sie den
Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen.
Entsorgen Sie das Gerät entsprechend der in Ihrem Land
geltenden Umweltvorschriften.
Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden. Geben Sie das ausgediente Gerät bei einer zentralen Sammelstelle ab.
Die Verpackung des Gerätes besteht aus recyclingfähigen Materialien. Geben Sie diese sortenrein in die dafür
vorgesehenen Sammelbehälter, damit sie der Wiederverwertung zugeführt werden können.
Wenden Sie sich für Ratschläge zum Recycling an Ihre
Kommunalbehörde oder Ihren Händler.
Entsorgen Sie gebrauchte Staubbeutel und Filter im
Hausmüll.
Entsorgung
D
Page 20
20
Wenn Sie mal nicht weiterkommen...
D
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät trotzdem nicht einwandfrei
funktionieren, bedauern wir dies sehr. Bevor Sie sich an
unseren Kundendienst wenden, prüfen Sie, ob Sie den
Fehler selbst beseitigen können.
WARNUNG!
Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie mit der Fehlersuche beginnen. So
verhindern Sie, dass das Gerät versehentlich eingeschaltet wird.
Wenn Sie einen Fehler nicht selbst beseitigen können oder im Falle einer geplanten Rücksendung,
wenden Sie sich bitte im voraus
an unsere Service-
hotline:
HINWEIS!
Service-Hotline
01805 325474
14 Cent / Minute
aus dem Festnetz der deutschen Telekom
Vor dem Anruf unbedingt
Geräte / Modellbezeichnung mit 7-stelliger
z.B Art.-Nr. 23 12 001 und Fertigungsdatum 2010-02
oder bei älteren Geräten 8712
(Diese Angaben finden Sie auf dem Typenschild des
Gerätes.)
oder die 7-stellige Ersatzteil-Nummer bereit halten.
ACHTUNG!
Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir-Kundendienst) ausgeführt werden. Dabei dürfen nur Original-Fakir-Ersatzteile verwendet
werden. Nicht fachgerecht reparierte und gewartete
Geräte stellen eine Gefahr für den Benutzer dar.
Service-Hotline
Page 21
21
Wenn Sie mal nicht weiterkommen ...
D
Fehler Mögliche Ursache Abhilfe
Gerät läuft nicht Stecker ist nicht eingesteckt oder
Gerät ist nicht eingeschatet.
Stecker einstecken und Gerät
einschalten.
Steckdose führt keinen Strom.
Testen Sie den Bodenstaubsauger an einer anderen
Steckdose, bei der Sie sicher
sind, dass diese Strom führt.
Stromkabel ist beschädigt. Lassen Sie das Kabel durch
den Fakir Kundendienst erset-
zen.
Gerät hört plötzlich auf
zu saugen.
Überhitzungsschutz hat angesprochen (möglicherweise aufgrund verstopfter Saugwege. verschmutzter Filter o. Ä.)
Schalten Sie das Gerät aus
und ziehen Sie den Stecker
aus der Steckdose. Beseitigen
Sie die Ursache der Überhit-
zung (z.B. verstopfte Saugwe-
ge, verschmutzter Filter o.Ä.).
Warten Sie ca. 45 Minuten.
Das abgekühlte Gerät können
Sie wieder einschalten.
Gerät nimmt keinen
Schmutz auf.
Staubbeutel ist überfüllt. Staubbeutel wechseln, siehe
Seite 15 / 16.
Filter ist verschmutzt. Den entsprechenden Filter rei-
nigen, bzw. wechseln.
Düse, Saugrohr oder Saugschlauch sind verstopft.
Entfernen Sie die Verstopfung.
Benutzen Sie dazu falls erfor-
derlich einen langen Holzstab
(z.B. Besenstiel)
Eingestellte Saugleistung ist dem
Bodenbelag nicht
angemessen.
Passen Sie die Saugleistung
an den Bodenbelag an.
Aufgesteckte Düse ist dem Bodenbelag nicht angemessen.
Stecken Sie die korrekte Düse
auf.
Umschalter Teppich/Hartboden
steht in dem Belag nicht angemessener Stellung.
Passen Sie die Stellung des
Umschalters Teppich/Hartbo-
den an den Bodenbelag an.
Bürste läuft nicht. Verbindungskabel [D] ist locker
oder nicht eingesteckt.
Saugrohr locker.
Verbindungskabel [D] richtig
einstecken siehe Seite 12.
Saugrohr richtig einsetzen, sie-
he Seite 13.
Gerät läuft ungewöhnlich
laut.
Eingesaugte Partikel versperren
den Luftweg.
Entfernen Sie die Partikel. Be-
nutzen Sie dazu falls erforder-
lich einen langen Holzstab
(z.B. Besenstiel)
Page 22
22
A
Lagerung kpl.
C
Lagerung mit
Antrieb für
Flachriemen
D
Lagerung mit
Antrieb für
Zahnriemen
B
Bürstwalze
mit weichen
oder harten
Borsten
Bestellung von Filtern und Zubehör
Abluftfilter Nr. 23 04 273
Fugendüse Fakir Nr. 23 04 851
Fugendüse nilco Nr. 24 12 851
Heizkörperbürste Nr. 24 12 815
HEPA-Filter Nr. 23 38 060
Motorschutzfilter Nr. 23 05 273
Micro-Abluftfilter (1107) Nr. 23 40 252 / (17-30, 17-36, 17-46) Abluftfilter Nr. 23 04 273
Möbelpinsel Nr. 24 12 852
Packung Staubbeutel (5 Papierfilter+Motorschutz-u. Micro-Abluftfilter) Nr. 23 10 805
Polsterdüse Nr. 24 12 870
Saugrohr Nr. 23 04 841
Saugschlauch, dehnbar bis ca. 2 m Nr. 23 09 360
Modell A B C D A+B+C A+B+D
1107 23 04 140 23 88 120 23 04 130 — 23 38 170 —
17-30 23 04 140 23 88 120 23 04 130 — 23 38 170 —
Antriebsriemen (Flachriemen) 33 05 073 —
17-36 23 04 140 33 05 120 — 23 18 130 — 33 16 740
weiche Borsten
23 04 140 33 16 120 — 23 18 130 — 33 16 170
harte Borsten
23 04 140 33 16 120 — 23 18 130 — 23 13 170
sehr harte Borsten
17-46 23 04 140 33 14 120 — 23 18 130 — 33 17 740
weiche Borsten
23 04 140 33 17 120 — 23 18 130 — 33 17 170
harte Borsten
Antriebsriemen (Zahnriemen) — 33 14 061
D
Page 23
23
Garantie
D
Gültig in der Bundesrepublik Deutschland.
Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:
1 Der Käufer / die Käuferin hat seinen / ihren allgemeinen Wohnsitz / Firmensitz in
Deutschland und das Gerät ist bei einem Fachhändler mit Sitz in Deutschland gekauft
worden.
2 Wir verpflichten uns, das Gerät bei für Sie kostenfreier Einsendung an uns kostenlos
in Stand zu setzen, wenn es infolge Material- oder Montagefehler innerhalb von 24
Monaten (bei gewerblicher Nutzung sowie bei Verwendung zu selbständig beruflichen Zwecken innerhalb von 12 Monaten) schadhaft / mangelhaft und uns innerhalb
der Garantiefrist gemeldet wurde.
Voraussetzung für unsere Garantiepflicht ist stets eine sachgemäße Behandlung des
Gerätes. Die Garantiefristen beginnen mit dem Kaufdatum.
3 Teile, die einer natürlichen Abnützung unterliegen (z.B. Antriebsriemen, Akkus, Batte-
rien, Bürsten, Filter), fallen nicht unter die Garantie.
4 Der Garantieanspruch erlischt, wenn Eingriffe oder Reparaturen von Personen vorge-
nommen werden, die hierzu von uns nicht autorisiert sind. Ferner dürfen weder fremde Ersatz- oder Zubehörteile eingebaut werden.
5 Die Garantieleistung besteht vorzugsweise in der Instandsetzung bzw. im Austausch
der defekten Teile. Reparaturen am Aufstellungsort können nur für stationär betriebene Großgeräte verlangt werden.
Zum Nachweis der Garantieansprüche ist die Rechnung oder Kassenquittung des
Händlers mit Kaufdatum beizufügen.
6 Sofern eine Reparatur erfolglos war und der Schaden bzw. Mangel auch nach einer
Nachbesserung nicht beseitigt werden kann, wird das Gerät durch ein gleichwertiges
ersetzt. Ist weder eine Reparatur noch ein Ersatz möglich, besteht das Recht auf Rückgabe des Gerätes und Erstattung des Kaufpreises. Im Falle eines Umtauschs oder Erstattung des Kaufpreises kann für die Zeit des Gebrauchs ein Nutzungsentgelt geltend
gemacht werden.
7 Garantieleistungen bewirken keine Verlängerung der Garantiefrist und setzen auch
keine neue Garantiefrist in Gang. Die Garantiefrist für eingebaute Ersatzteile endet mit
der Garantiefrist für das ganze Gerät.
8 Die vertraglichen bzw. gesetzlichen Regelungen zur Mangelbeseitigung bleiben von
den Garantiebestimmungen unberührt.
Gültig ab 1. April 2008
Page 24
24
General
Table of contents
General........................................................................24
Table of contents..........................................................24
Information about the operating instructions ...............25
Liability .........................................................................25
Notices in the operating instructions............................25
Safety ..........................................................................26
CE Declaration of Conformity ......................................26
Intended use ................................................................26
Unauthorized use.........................................................26
Children........................................................................26
Electric current .............................................................28
In case of danger .........................................................28
In case of defects.........................................................29
Dispatch .......................................................................29
Overview .....................................................................30
Technical data..............................................................30
Scope of delivery .........................................................31
Special accesories .......................................................31
Assembly ....................................................................32
Unpacking ....................................................................32
Mounting: canister – electric suction brush .................32
Guiding tube – model 1107..........................................33
Guiding tube – model 17-30, 17-36, 17-46..................33
Suction hose – suction tube ........................................33
Suction tube – canister ................................................33
Suction hose ................................................................34
Power cord...................................................................34
Power-on/off.................................................................34
Tilting the guiding tube.................................................34
Operation ....................................................................36
Micro pile adjustment...................................................35
Filter replacement indicator .........................................35
Electronic brush and suction power control............35-36
After use .....................................................................36
Opening the canister (dust compartment) ...................36
Lid closing stop ............................................................36
Replacing the dust bag ................................................36
Motor protection filter ...................................................37
(Micro) exhaust filter ....................................................37
HEPA-Filter – model 1107 ...........................................37
Cleaning and replacing brush roller and drive belt.37-38
Disposal ......................................................................39
Troubleshooting.........................................................40
Ordering filters and accessories..............................42
Warranty – only valid for the German market.........43
GB
Page 25
25
General
These operating instructions are intended to enable the
safe and proper handling and operation of the Combivac.
Read these operating instructions carefully before using
the appliance for the first time.
Keep the operating instructions in a safe place and, if appropriate, pass the instructions on to the next owner of
the Combivac.
We will accept no liability for damages resulting from failure to comply with the operating instructions.
GB
WARNING!
Indicates notices which, if ignored, can result in risk of
injury or death.
ATTENTION
Indicates notices of risks that can result in damage to
the appliance.
Emphasizes tips and other useful information in the operating instructions.
NOTICE!
Information about the
operating instructions
Liability
Notices in the operating
instructions
Page 26
26
Safety
GB
This appliance fulfils the requirements of the Appliance
and Product Safety Law (GPSG) and the EU Directives
2004/108/EC “Electromagnetic Compatibility” and
2006/95/EC “Low-Voltage Directive”.
The appliance bears the CE mark on the rating plate.
The Combivac Premium 1107 is intended only for
household use. It may be used only for dry cleaning of
hard floors and textile floor coverings, carpets, upholstered furniture, mattresses, furniture, heating radiators
and curtains.
It is not suitable for commercial use.
The Combivacs 17-30, 17-36 and 17-46 are suitable
for commercial dry cleaning of hard floors and textile
floor coverings, carpets, upholstered furniture, mattresses, furniture, heating radiators and curtains.
Any other use is considered unauthorized and is
prohibited.
The examples of unauthorized use listed here can result
in malfunctions, damage to the appliance or personal injury.
● This appliance is not designed to be used by persons
(including children) with limited physical, sensory or
mental capacities or by persons lacking in experience
and/or knowledge, unless they are supervised by
someone who is responsible for their safety or have
received instructions on how to use the appliance.
Children should be supervised to ensure that they do
not play with the appliance.
● Children should be supervised to ensure that they do
not play with the appliance. Electric appliances are
not toys for children! Therefore, use and store the appliance away from the reach of children. Children do
not recognize the danger involved with handling an
electric appliance. Do not let the power cord dangle
from the appliance.
● Keep packaging films away from children - danger of
suffocation!
CE Declaration of
Conformity
Intended use
Unauthorized use
Children
Page 27
27
Safety
GB
WARNING!
Danger of injury from vacuuming!
● Never vacuum articles of clothing, hair, eyes, fingers or
other parts of the body.
● Nozzles and tube ends must never be brought close to
the eyes or ears.
● Never use the appliance to vacuum human beings or animals. The manufacturer is not responsible for any damages caused by unauthorized use or improper operation.
● Danger of injury! Never reach into the rotating brush
roller when working with the turbo suction brush.
Warning of health hazard!
● Never vacuum hazardous materials, such as toner used
in laser printers or copiers.
Danger of fire and explosion!
● Never vacuum hot ashes or burning objects, such as cigarettes or matches.
● Never use the appliance in the vicinity of explosive or
flammable materials.
● Never vacuum any solvents, explosive gases or liquids.
● Risk of short circuits! Never vacuum water and other
liquids, such as damp carpet cleaning solutions.
● Destruction of filters! Never vacuum sharp or pointed
objects, such as glass splinters, nails, etc. Materials that
harden when dry, such as plaster or cement, can also
destroy the filter.
● Damage to appliance from rain and dirt! Never use or
store the appliance outdoors.
● Danger from overheating! Always keep the openings in
the appliance free.
ATTENTION!
Page 28
28
Safety
GB
Electric current
In case of danger
● Eine falsche Spannung kann das Gerät zerstören. Betreiben Sie das Gerät nur, wenn die auf dem Typenschild
angegebene Spannung mit der Spannung in Ihrem
Haushalt übereinstimmt.
● Die Steckdose muss über einen 16 A-Sicherungsautomaten abgesichert sein.
● Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sind.
ATTENTION!
WARNING: Danger of electric shock!
● Never touch the plug with wet hands.
● When unplugging the appliance, always pull directly on
the plug and never on the power cord.
● Do not kink, pinch or run over the power cord and do not
expose it to heat sources.
● If the power cord of this appliance is damaged, it must
be replaced by the manufacturer or the manufacturer’s
customer service department or a person with similar
qualifications to prevent any hazards.
● Do not put the appliance in operation if you detect any
visible damage on the housing, if the power cord is defective or if you suspect a defect (e.g. after a fall).
● Do not use any damaged extension cords.
In case of danger or accident, unplug the appliance immediately.
Page 29
29
Safety
GB
Before contacting our service department, check to see
if you can eliminate the problem yourself. Refer to the
chapter "Troubleshooting".
If you were not able to eliminate the problem yourself,
please contact an authorized Fakir service center or a
trained technician in your country
Before calling, have the article no. and appliance/model
name at hand. This information can be found on the rating plate of the appliance.
• Repairs and maintenance may by performed
only by trained technicians (e.g. Fakir custo
mer service). Only original Fakir replacement
parts may be used. Improperly repaired or ser
viced appliances may pose a danger to the
user.
Send the appliance in the original package or a similar,
well-padded package to prevent damage to the appliance.
WARNING!
Never operate a defective appliance or an appliance with a
defective power cord. There is a danger of electric shock.
(within Germany our)
Service-Hotline
01805 325474
14 Cent / minute
from the wire-line network of the Deutsche Telekom
Dispatch
In case of defects
Page 30
30
Overview
Combi 17-36 Combi 17-46 Premium 1107Combi 17-30
Technical data
Model
Article no.
17-30
2312001
17-36
2313001
17-46
2314001
1107
2304001
Mains connection 230 V / 50 Hz ● ● ● ●
Power input total 1200 W 1200 W 1200 W 1300 W
Power input, brush motor 100 W 200 W 200 W 100 W
Air flow rate max. 30 l/s 30 l/s 30 l/s 30 l/s
Vacuum max. 22 kPa 22 kPa 22 kPa 22 kPa
Range ca. 14 m 14 m 14 m 14 m
Working width 30 cm 36 cm 46 cm 30 cm
Power-on indicator ● ● ● ●
Electr. brush and suction power control ● ● ● ●
Additional blocking indicator -- ● ● -Filter replacement indicator ● ● ● ●
Dust compartment cover ● ● ● ●
Dust bag volume 6 l 6 l 6 l 6 l
Noise level max. 67 dB(A) 67 dB(A) 67 dB(A) 67 dB(A)
Weight ca. 8 kg 8 kg 9 kg 8 kg
GB
Page 31
31
Overview
Combi 17-36 Combi 17-46 Premium 1107Combi 17-30
Model
Article no.
17-30
2312001
17-36
2313001
17-46
2314001
1107
2304001
Scope of delivery
Crevice nozzle ● ● ● ●
Upholstery nozzle ● ● ● ●
Exhaust air filter ● ● ● -HEPA filter -- -- -- ●
Micro-exhaust air filter -- -- -- ●
Motor protection filter ● ● ● ●
Suction hose, highly flexible ● ● ● ●
Suction tube ● ● ● ●
Special accessories
Furniture brush no. 24 12 852 ● ● ● ●
Dust bags:
Package of 5 – no. 23 10 805 ● ● ● ●
Micro-exhaust air filter no. 23 40 252 ● ● ● -HEPA filter no. 23 38 060 ● ● ● --
GB
Page 32
32
Unpacking
Mounting
Assembly
Unpack the appliance and check the contents for
completeness.
(see page 28 “Scope of delivery”)
Sort the packaging material and recycle accordingly.
If you detect damage from transport, contact your retail
dealer immediately.
Canister – electric suction brush
Press the pivot bracket [A] forward until it locks into position.
Place the canister [B] on the
pivot bracket. Slide it back until the slots at the bottom of
the canister fit around the
front edge of the pivot bracket
bow.
Fasten the canister with the two knurled screws, which
are included [C].
Plug the electric connecting cable [D] of the suction
brush into the socket on the canister [E].
B
C
E
D
B B
A
WARNING!
Never use a defective appliance.
WARNING!
Prior to assembly, make sure that the mains plug is unplugged. If the mains plug is plugged in, the appliance
could accidentally be switched on, resulting in injuries.
GB
Page 33
33
Assembly
Guiding tube – model 1107
● Fasten guiding tube (with nozzle holding device and
crevice nozzle) to the canister using the enclosed
knurled screw incl. toothed lock washer.
Guiding tube – model 17-30, 17-36, 17-46
● Fasten guiding tube (with nozzle holding device and
crevice nozzle) to the canister with the enclosed hexagon socket screw incl. toothed lock washer, using an
Allen wrench.
Suction hose – suction tube
● Insert the handle of the suction hose into the larger
end of the suction tube.
● Insert the other end of the suction hose into the back
of the canister from below.
Suction tube – canister
● First insert the suction tube in the back of the canister
and ...
● ... then press from above until it locks into place.
GB
Page 34
34
Assembly / Operation
Suction hose
● Insert suction hose over the hook [F] on the handle
assembly.
Power cord
● Wrap the power cord around the lower [H] and upper
[G] holders.
On Model 1107, the upper power cord holder [G] can
be tilted.
Power-on/off
Switch position I = ON
Switch position 0 = OFF
Tilting the guiding tube
Press the pedal to tilt the guiding tube. The brush motor
will not start until the On/Off switch is set to position I.
Power consumption
Premium 1107 = 187 Wh
Combi 17-30 = 205 Wh
Combi 17-36 = 174 Wh
Combi 17-46 = 156 Wh
F
G
H
The brush motor shuts off when the guiding tube is in
vertical position and when the suction tube is removed.
When re-inserting the suction tube, it must lock firmly into place, since otherwise the brush motor will remain
shut off.
NOTICE!
GB
Page 35
35
Operation
Micro pile adjustment
Three micro pile adjustments enable individual
adaptation to extreme carpeting surfaces and hard
floors.
Pos. 1 = normal carpeting
Pos. 2 = looped pile
Pos. 3 = deep-pile carpets
Filter replacement indicator
The filter replacement indicator analyzes the air
permeability of the filter system.
Filter empty = no indicator reaction
Filter full = indicator shows RED
Paper filter (dust bag) has to
be replaced.
If the filter replacement indicator still shows RED after
the dust bag (paper filter) has been replaced, then the
(micro) air exhaust and/or motor protection filter or the
accessories are blocked.
In this case, the filters have to be replaced or the blockage in the accessories has to be removed.
In this case, switch off the appliance, remove the blockage and/or replace the filters.
Electronic brush and suction power control
Model 17-30, Premium 1107
After switching on the appliance and tilting the guiding
tube, the GREEN power-on indicator [K] lights up.
An overload indicator is switched together with the
electronic brush and suction power control and lights up
RED when the brush motor is overloaded. In this case,
first select the correct micro pile adjustment or clean the
drive area – see page 34/35.
K L
GB
Page 36
36
Electronic brush and suction power control
Model 17-30, 17-46
After switching on the appliance and tilting the guiding
tube, the GREEN power-on indicator [K] lights up.
In case of extreme overloading of the brush motor
(e.g. if the roller is blocked), the electronic overload device is triggered: Overload indicator [M] lights up RED
and GREEN goes out. In this case, first switch off and
unplug the appliance. Eliminate blockage and after
waiting about one minute, switch on the appliance again.
Opening the canister (dust compartment)
To replace the filter or dust bag, push up the latch to
open the front of the canister (dust compartment).
Lid closing stop
The lid closing stop prevents the lid from closing and also prevents operation of the appliance without a dust bag
or when the dust bag is inserted incorrectly.
Replacing the dust bag
Open dust compartment and remove full dust bag. Place
new dust bag on the orifice in the canister and push back
as far as it will go.
Operation / After use
K M
If the filter and/or suction paths are permanently
blocked, the automatic overload switch on the suction
motor will automatically switch off to prevent overheating. After a cool-down period of about 20 minutes, you
can switch the appliance on again.
NOTICE!
GB
Page 37
37
After use
Motor protection filter: 17-30, 17-36, 17-46
After replacing the dust bag 5 times or if very dirty, the
motor protection filter must be cleaned or washed out,
then dried completely before being re-inserted.
(Micro) exhaust filter
After replacing the dust bag 5 times or if very dirty, the filter must be replaced.
Remove the filter cassette from the guiding device by
pulling it upwards. Replace the filter, close the cassette
and insert into the guide as far as it will go.
Changing the HEPA filter: Premium 1107
Change the HEPA filter after approx. 6 months or in case
it is extremely dirty.
To keep the electronic suction brush working efficiently,
you should remove hair, fibres and threads, etc. at
regular intervals from the brush roller and, if necessary,
from the drive belt.
● To remove the bottom plate, turn the levers [N] until
they are horizontal.
On Model 17-46, also remove the screw [O].
● Hold the brush roller firmly on both ends, lift together
with the bearings and withdraw it laterally from the drive belt.
● Remove hair, fibres, threads, etc. which have wound
around the brush roller, using a knife or scissors.
Thoroughly clean the brushes of the roller and the drive belt (brush off and or vacuum clean).
N
N
O
Cleaning and replacing
brush roller and drive
belt
WARNING!
Switch off and unplug the appliance before beginning
cleaning or maintenance. If the mains plug is plugged
in, the appliance could accidentally be switched on, resulting in injuries.
GB
Page 38
38
After use
● After cleaning, put on the drive belt and insert the
brush roller and bearings so that they fit accurately.
When inserting the bearing holders, make sure that
both show the same marking [P]:
1 cam = new brush roller
8 notches = half-worn brush roller
● Place bottom plate on housing and secure, making
sure that the levers lock into the front edge of the
housing.
Flat belt: Premium 1107, Combi 17-30
Toothed belt: Combi 17-36, 17-46
For details on brush rollers and brush bearings
see page 37.
Cleaning and replacing
brush roller and drive
belt
P
P
GB
Page 39
39
Disposal
GB
When the appliance has reached the end of its service life, in particular when malfunctions start occurring render
the appliance unserviceable by pulling the mains plug out
of the socket and cutting off the mains lead.
Dispose of the appliance in accordance with the applicable environmental regulations for your country.
Do not dispose of electrical equipment with the household refuse. Take the appliance to a central recycling facility.
The packaging of the appliance is made of recyclable materials. Sort the packaging material and recycle accordingly.
For information about recycling, please contact your local
authorities or your retail dealer.
You can dispose used dust bags and filters in the household
waste system.
Disposal
Page 40
40
Troubleshooting...
GB
Dear customer,
Our products undergo stringent quality controls. If this appliance should nevertheless fail to function properly, this is a matter
of regret for us. Before contacting our service department,
check to see if you can eliminate the problem yourself.
If you were not able to eliminate the problem yourself, please
contact an authorized Fakir service center or a trained technician in your country.
WARNING!
Switch off and unplug the appliance before beginning troubleshooting. This will prevent the appliance from accidentally
being switched on.
Before calling, have the article no. and appliance/model name
at hand. This information can be found on the rating plate of
the appliance.
NOTICE!
(within Germany our)
Service-Hotline
01805 325474
14 Cent / minute
from the wire-line network of the Deutsche Telekom
Troubleshooting...
Page 41
41
Troubleshooting...
GB
Fault Possible cause Solution
Appliance does not work.
Plug is not inserted or the
appliance is not switched on.
Insert de plug into a mains socket and
switch on the appliance.
Power outlet does not carry any
power.
Test the appliance at another socket
which you are sure carries current.
Power cord is damaged. Have the power cord replaced by an
authorised Fakir service centre.
Appliance suddenly stops
vacuuming.
Overheat protection has tripped
(possibly due to clogged suction
channels, dirty filters, etc.)
Switch off and unplug the appliance.
Eliminate the cause of overheating
(e.g. clogged suction channels, dirty
filters, etc.). Wait 45 minutes and let the
appliance cool down. Then switch on
the appliance again.
Vacuum cleaning is
unsatisfactory.
Brush does not work. Connecting cable [D] is loose
Appliance runs unusually loud. Sucked-in particles have become
Dust bag is full. Change dust bag.
Filter is dirty or clogged. Clean or change the corresponding
filter.
Nozzle, suction tube or suction
hose are clogged up.
Suction regulator is open. Close suction regulator.
The power setting does not suit
the flooring.
The attached nozzle does not fit
the flooring.
The “carpet/hard floor” switch is in
the wrong position for the
particular type of floor.
or not connected.
Suction tube is loose.
jammed.
Eliminate clogging. If necessary, use a
wooden stick (e.g. a broomstick) to do
this.
Set the power to the setting suggested
for the flooring.
Attach the correct nozzle.
Set the “carpet/hard floor” switch to the
correct position for the type of floor.
Connect cable [D] correctly
– see page 32.
Insert suction tube correctly,
see page 33.
Remove particles. If necessary, use a
long wooden stick (e.g. a broomstick).
Page 42
42
Model A B C D A+B+C A+B+D
1107 23 04 140 23 88 120 23 04 130 — 23 38 170 —
17-30 23 04 140 23 88 120 23 04 130 — 23 38 170 —
Drive belt (flat belt) 33 05 073 —
17-36 23 04 140 33 05 120 — 23 18 130 — 33 16 740
soft brushes
23 04 140 33 16 120 — 23 18 130 — 33 16 170
hard brushes
23 04 140 33 16 120 — 23 18 130 — 23 13 170
very hard brushes
17-46 23 04 140 33 14 120 — 23 18 130 — 33 17 740
soft brushes
23 04 140 33 17 120 — 23 18 130 — 33 17 170
hard brushes
Drive belt (toothed belt) — 33 14 061
A
Bearings,
complete
C
Bearings with
drive for flat
belt
D
Bearings with
drive for too-
thed belt
B
Brush roller
with soft or
hard brushes
Exhaust filter No. 23 04 273
Crevice nozzle Fakir No. 23 04 851
Crevice nozzle nilco No. 24 12 851
Heating element brush No. 24 12 815
HEPA filter No. 23 38 060
Motor protection filter No. 23 05 273
Micro exhaust filte (1107) No. 23 40 252 / exhaust filter No. 23 04 273
Furniture brush No. 24 12 852
Dust bags (5 paper filters + motor protection and micro exhaust filter) No. 23 10 805
Upholstery nozzle No. 24 12 870
Suction tube No. 23 04 841
Suction hose, extendable to ca. 2 m No. 23 09 360
Ordering filters and accessories
GB
Page 43
43
Warranty
GB
Valid in the Federal Republic of Germany.
We provide a warranty for the appliance subject to the following conditions:
1. The Customer's main place of residence is in Germany and the appliance was
bought from a dealer located in Germany.
2. We undertake to repair the appliance free of charge, including free shipping, if it becomes defective due to a material or assembly error within 24 months (within 12
months if used commercially or used for self-employed professional purposes) and if
notification of the defect is given within the warranty period.
A pre-condition of our warranty is that the appliance always treated properly. The
warranty terms start on the date of purchase.
3. Parts subject to natural wear (e.g. drive belts, chargeable batteries, brushes, filters)
do not fall under the terms of the warranty.
4. The warranty will lapse if the appliance is modified or repaired by persons we have
not authorised. Also, no third party spare parts or accessories may be used.
5. The main focus of the warranty is on performing repairs or exchanging defective
parts. Repairs on site can only be demanded for large stationary appliances. When
making a warranty claim, the invoice or purchase receipt from the dealer stating the
date of purchase must be presented.
6. If the repair fails and the damage or defect cannot be rectified even after a second
attempt, the appliance will be replaced with one of the same value. If neither repair
nor replacement is possible, the customer is entitled to return the appliance and demand reimbursement of the purchase price. In the event that the appliance is
exchanged or the purchase price reimbursed, a usage fee may be raised for the period that the appliance was in use.
7. Warranty work does not extend the warranty period or mark the start of a new warranty period. The warranty term for installed spare parts ends at the same time as
the warranty period for the whole appliance.
8. The contractual and/or statutory regulations relating to the correction of faults is not
affected by the provisions of the warranty.
Valid from 1st April 2008
Page 44
44
Generalidades
E
Contenido
Generalidades ............................................................44
Contenido.....................................................................44
Información relativa a las instrucciones de uso...........45
Responsabilidad ..........................................................45
Indicaciones en las instrucciones para uso .................45
Seguridad ...................................................................46
Declaración de conformidad con la CE .......................46
Aplicación recomendada..............................................46
Aplicación contraria a lo recomendado .......................46
Niños............................................................................46
Corriente eléctrica........................................................48
En caso de riesgo ........................................................48
En caso de defectos ....................................................49
Despacho.....................................................................49
Vista general...............................................................50
Datos técnicos .............................................................50
Alcance del suministro.................................................51
Accesorios especiales .................................................51
Montaje........................................................................52
Desembalaje ................................................................52
Montaje: Recipiente fijo – cepillo aspirador eléctrico ..52
Cuerpo de aspiración...................................................53
Manga aspiradora – Tubo aspirador............................53
Tubo aspirador – Recipiente fijo..................................53
Manga aspiradora ........................................................54
Cable de red ................................................................54
Manejo.........................................................................54
Apagar y encender ......................................................54
Inclinación del tubo de conducción..............................54
Ajuste de velo ..............................................................55
Indicador del cambio de filtro.......................................55
Control electrónico de cepillado y aspiración ..............55
Después del uso ........................................................56
Abertura del recipiente (compartimiento de polvo)......56
Bloqueo de la tapa del filtro .........................................56
Cambio de la bolsa de polvo .......................................56
Filtro protector del motor..............................................57
(Micro)filtro del aire evacuado .....................................57
Limpieza y/o cambio del cepillo cilíndrico y de la correa
motriz ...........................................................................57
Eliminación.................................................................59
Eliminación...................................................................59
Si no sabe que hacer.................................................60
Pedido de filtros y accesorios..................................62
Garantía válida en la República
Federal de Alemania..................................................63
Page 45
45
Generalidades
Éstas instrucciones de uso le deben posibilitar el manejo seguro y provechoso de las aspiradoras combinadas.
Lea cuidadosamente estas instrucciones de usoantes de
operar el aparato por primera vez.
Conserve las instrucciones de uso en forma perdurable.
En caso de que transfiera la aspiradora combinada a un
tercero, entréguele también las instrucciones de uso.
No asumimos ninguna responsabilidad por daños
originados por la inobservancia de las instrucciones
de uso.
E
¡ADVERTENCIA!
Identifica indicaciones para el caso que la inobservancia represente riesgo de lesiones o peligro de muerte.
¡ATENCIÓN!
Identifica indicaciones sobre peligros que pueden tener
como consecuencia desperfectos del aparato.
¡NOTA!
Resalta consejos y otra información útil en las instrucciones de uso.
Información relativa a las
instrucciones de uso
Responsabilidad
Indicaciones en las
instrucciones para uso
Page 46
46
Seguridad
Estos aparatos cumplen con los requisitos de las
regulaciones de seguridad para aparatos y productos
(GPSG), así como con las directrices de la
CE 2004/108/CEE (Compatibilidad electromagnética)
y 2006/95/CEE (Directriz relativa a sistemas de baja tensión). El aparato lleva la marca CE grabada en la placa
de características.
La aspiradora combinada Premium 1107 sólo debe ser
utilizada en el hogar. Debe ser utilizada exclusivamente
para la limpieza en seco de suelos duros y textiles, superficies entretejidas, muebles acolchados, colchones,
muebles, radiadores y cortinas.
El aparato no es adecuado para utilización comercial.
Las aspiradoras combinadas 17-30, 17-36 y 17-46 son
adecuadas para la limpieza comercial en seco de suelos
duros y textiles, superficies entretejidas, muebles acolchados, colchones, muebles, radiadores y cortinas.
Cualquier otra aplicación no está recomendada y está
prohibida.
Los casos clasificados aquí como de aplicación no recomendada pueden conducir a funcionamiento defectuoso, deterioro del aparato o lesiones:
● Por eso este aparato no está destinado a ser usado
por personas (incluyendo niños) limitadas en sus capacidades físicas, sensoriales o mentales, o por falta
de experiencia y/o conocimiento, a menos que sean
custodiadas por una persona responsable por su seguridad o aprendan de sus indicaciones cómo se debe utilizar el aparato.
● Los niños deben ser custodiados a fin de garantizar
que no jueguen con el aparato. ¡Los aparatos eléctricos no son juegos para niños! Por esa razón utilizar y
mantener el aparato lejos del alcance de los niños.
Los niños no reconocen el riesgo que puede existir al
manipular aparatos eléctricos. No dejar caer el cable
de red.
● Mantenga las hojas de embalaje lejos de los niños ¡Riesgo de sofocamiento!
E
Declaración de
conformidad con la CE
Aplicación recomendada
Aplicación contraria a lo
recomendado
Niños
Page 47
47
Seguridad
E
¡ADVERTENCIA!
¡Riesgo de lesiones debido a succión!
● Nunca aspire prendas de vestir, cabellos, ojos, dedos u
otras partes corporales.
● Nunca aproximar a los ojos ni a las orejas las boquillas/toberas y los extremos de los tubos.
● No debe utilizarse ni en personas ni en animales. El fabricante no se hace responsable de cualquier daño
eventual producido por utilización diferente a la recomendada o el uso equivocado del aparato.
● ¡Riesgo de lesiones! Al trabajar con el cepillo aspirador
no agarre el cepillo cilíndrico en movimiento.
¡ADVERTENCIA sobre riesgos para la salud!
● Nunca aspire materiales peligrosos para la salud, como
por ejemplo, "toner" para impresora láser o copiadora.
¡Riesgo de incendio y explosión!
● Jamás aspire cenizas ardientes o artículos encendidos,
como por ejemplo, cigarrillos o cerillos.
● Nunca utilizar el aparato en la vecindad de sustancias
explosivas o fácilmente inflamables.
● Nunca aspire disolvente, gases explosivos o líquidos.
● Peligro de cortocircuito! Nunca succione agua y otros
líquidos, como por ejemplo, detergente para alfombras
húmedo.
● Destrucción del filtro. Nunca aspire artículos puntiagu-
dos, tales como astillas de vidrio, clavos, etc. Similarmente, los materiales fraguados, tales como yeso o cemento, pueden dejar el filtro inservible.
● Deterioro del aparato por causa de la lluvia y la su-
ciedad: Nunca opere y preserve el aparato al aire libre.
● ¡Peligro de sobrecalentamiento! Mantenga siempre li-
bres las aberturas del aparato.
¡ATENCIÓN!
Page 48
48
Seguridad
E
● Eine falsche Spannung kann das Gerät zerstören. Betreiben Sie das Gerät nur, wenn die auf dem Typenschild
angegebene Spannung mit der Spannung in Ihrem
Haushalt übereinstimmt.
● Die Steckdose muss über einen 16 A-Sicherungsautomaten abgesichert sein.
● Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sind.
¡ATENCIÓN!
¡ADVERTENCIA! Existe el riesgo de un choque eléctrico.
● Jamás tome la clavija de red con las manos húmedas.
● Nunca hale la clavija de red del cable, sino siempre directamente del conector fuera del enchufe.
● El cable de red no debe ser doblado, prensado, pasado
sobre bordes agudos o estirado en exceso y no debe
entrar en contacto con fuentes del calor.
● Si se daña el cable de red de este aparato, debe ser reemplazado por el fabricante o su Servicio al cliente o
una persona similarmente calificada, para evitar riesgos.
● Nunca ponga el aparato en funcionamiento, si la carcasa muestra desperfectos visibles, existe la sospecha de
un defecto (p.ej., después de una caída eventual) o el
cable de red está defectuoso.
● No utilice ningún cable de extensión dañado.
En caso de peligro y de accidentes hale inmediatamente el enchufe de la toma de corriente.
En caso de riesgo
Corriente eléctrica
Page 49
49
Seguridad
E
Antes de recurrir a nuestro servicio al cliente, pruebe si usted
mismo puede eliminar el problema. Véase la sección "Si no
sabe que hacer…".
Si no puede eliminar el problema por sí mismo, por favor póngase en contacto con el servicio al cliente de Fakir o una persona similarmente calificada, para evitar riesgos.
Tener listos obligatoriamente antes de la llamada el número
de artículo y la denominación del aparato / modelo. Estas
especificaciones las encuentra en la placa de características
del aparato.
• Las reparaciones y el mantenimiento solamente deben
ser realizados por personal especialista (por ejemplo, el
Servicio al cliente de Fakir). Para ello sólo se deben uti
lizar piezas de recambio originales de Fakir. Los apara
tos reparados y mantenidos en forma inapropiada re
presentan un riesgo para el usuario.
Envíe el aparato en su empaque original o un empaque similarmente acolchado, para que no sufra ningún daño.
(Dentro de Alemania)
Línea de atención inmediata
01805 325474
14 Céntimos / minuto
sobre la red fija de Deutsche Telekom
¡ATENCIÓN!
Jamás opere un aparato defectuoso o un aparato con un
cable de red defectuoso. Existe el riesgo de un choque
eléctrico.
En caso de defectos
Despacho
Page 50
50
Vista general
Datos técnicos
Modelo
No. de artículo
17-30
2312001
17-36
2313001
17-46
2314001
1107
2304001
Conexión a la red 230 V / 50 Hz ● ● ● ●
Consumo de potencia total 1200 W 1200 W 1200 W 1300 W
Consumo de potencia del motor del cepillo 100 W 200 W 200 W 100 W
Movimiento de aire máx. 30 l/s 30 l/s 30 l/s 30 l/s
Vacío máx. 22 kPa 22 kPa 22 kPa 22 kPa
Radio de acción aprox. 14 m 14 m 14 m 14 m
Anchura de trabajo 30 cm 36 cm 46 cm 30 cm
Indicador de disposición ● ● ● ●
Control electrónico de cepillado y aspiración ● ● ● ●
Indicador de bloqueo adicional -- ● ● -Indicador de cambio del filtro ● ● ● ●
Bloqueo de la tapa de la cámara de polvo ● ● ● ●
Volumen de la bolsa del polvo 6 l 6 l 6 l 6 l
Emisión de ruido máx. 67 dB(A) 67 dB(A) 67 dB(A) 67 dB(A)
Peso aprox. 8 kg 8 kg 9 kg 8 kg
Combi 17-36 Combi 17-46 Premium 1107Combi 17-30
E
Page 51
51
Vista general
Modelo
No. de artículo
17-30
2312001
17-36
2313001
17-46
2314001
1107
2304001
Alcance del suministro
Tobera para juntas ● ● ● ●
Tobera para tapizados ● ● ● ●
Filtro del aire evacuado ● ● ● -Filtro HEPA -- -- -- ●
Microfiltro aire evacuado -- -- -- ●
Filtro protector del motor ● ● ● ●
Manga aspiradora, de gran flexibilidad ● ● ● ●
Tubo aspirador ● ● ● ●
Accesorios especiales
Cepillo para muebles No. 24 12 852 ● ● ● ●
Paquete de bolsas para el polvo:
Contenido 5 piezas – No. 23 10 805 ● ● ● ●
Microfiltro del aire evacuado No. 23 40 252 ● ● ● -Filtro HEPA No. 23 38 060 ● ● ● --
Combi 17-36 Combi 17-46 Premium 1107Combi 17-30
E
Page 52
52
Desembalaje
Montaje
Montaje
Desempaque el aparato y compruebe la integridad del
contenido del empaque.
(Véase página 64 “Alcance del suministro”)
Coloque el material de empaque clasificado en el depósito colector previsto para ello.
Si nota un deterioro a causa del transporte, póngase de
inmediato en contacto con su vendedor.
Recipiente fijo – cepillo aspirador eléctrico
Apriete el dispositivo de palanca [A] hacia adelante hasta encajarlo.
Coloque el recipiente fijo [B]
sobre el dispositivo de palanca. Múevalo hacia atrás, hasta que las cavidades en la
parte inferior del recipiente
encierren el borde delantero
del estribo del dispositivo de
palanca.
Fije el recipiente con ambos tornillos de cabeza en
cruz [C].
Enchufe el cable de conexión eléctrica del cepillo aspirador en el enchufe del recipiente fijo [E].
B
C
E
D
B B
A
¡ADVERTENCIA!
Nunca utilice un aparato defectuoso.
¡ADVERTENCIA!
Compruebe antes del montaje que el enchufe de red
haya sido extraido. Con el enchufe de red insertado, el
aparato puede ser encendido inadvertidamente y causar lesiones.
E
Page 53
53
Montaje
Cuerpo de aspiración – Modelo 1107
● Asegurar el acople del cuerpo de aspiración (con soporte para tobera y tobera para juntas) al recipiente
con el tornillo moleteado, incluyendo arandela elástica dentada.
Cuerpo de aspiración – Modelo 17-30, 17-36, 17-46
● Asegurar el acople del cuerpo de aspiración (con soporte para tobera y tobera para juntas) al recipiente,
con el tornillo de cabeza interna hexagonal adjunto,
incluyendo arandela elástica y llave hexagonal.
Manga aspiradora – Tubo aspirador
● Inserte el tubo de mano (soporte más ancho) de la
manga aspiradora en el extremo ancho del tubo aspirador.
● Insertar el otro extremo de la manga aspiradora (empalme delgado) desde abajo en la parte posterior del
recipiente.
Tubo aspirador – Recipiente fijo
● El tubo aspirador se coloca primero en la parte trasera del recipiente ...
● ... y luego se lo aprieta hasta encajarlo.
E
Page 54
54
Montaje / Manejo
Manga aspiradora
● Insertar la manga aspiradora sobre el gancho [F] en
el tubo de mano.
Cable de red
● Enrollar el cable de red alrededor de los soportes para cable inferior [H] y superior [G].
En el Modelo 1107 el soporte superior [G] es giratorio.
Apagar y encender
Posición del Interruptor I = Encendido
Posición del Interruptor 0 = Apagado
Inclinación del tubo de conducción
Apretar el pedal con el pie hacia abajo e inclinar el tubo
de conducción. El motor del cepillo sólo funciona si el interruptor de encendido y apagado está en la posición I.
Consumo de energía
Premium 1107 = 187 Wh
Combi 17-30 = 205 Wh
Combi 17-36 = 174 Wh
Combi 17-46 = 156 Wh
F
G
H
¡NOTA!
El motor del cepillo deja de funcionar automáticamente
si se pone el tubo de conducción en posición vertical,
así como si se quita el tubo aspirador.
Para volverlo a insertar hay que sostenerlo firmemente,
de otro modo el motor del cepillo sigue desconectado.
E
Page 55
55
Manejo
Ajuste de velo
Tres posiciones de velo posibilitan una adaptación individual a superficies extremas de alfombras o moquetas,
y también a suelos duros.
Pos. 1 = Superficies de suelos normales
Pos. 2 = Superficies entretejidas
Pos. 3 = Superficies entret. de pelo largo
Indicador del cambio de filtro
El indicador del cambio de filtro evalúa la permeabilidad
al aire del sistema de filtrado.
Filtro vacío = el indicador no reacciona
Filtro lleno = Indicador en ROJO
el filtro de papel (bolsa de filtro) debe ser cambiado
Si el indicador del cambio de filtro sigue señalizando en
ROJO el cambio de bolsa de filtro (bolsa de filtro de papel) a pesar de haberlo sustituido, esto significa que los
filtros de protección del motor y/o el microfiltro de aire
evacuado o el accesorio están obstruidos.
En tal caso se tendrán que sustituir los respectivos filtros
o eliminar la obstrucción en el accesorio.
En este caso apague la aspiradora, elimine la obstrucción y/o sustituya el filtro.
Control electrónico de cepillado y aspiración
Modelo 17-30, Premium 1107
Después de encender el aparato e inclinar el tubo de
conducción se ilumina el indicador de disposición VERDE [K].
Al control electrónico de cepillado y aspiración está acoplado un indicador de sobrecarga [L] ROJO que se enciende si el motor del cepillo está sobrecargado. En este caso deberá seleccionarse primero el correcto ajuste
de velo o eliminarse una posible suciedad en el área de
K L
E
Page 56
56
accionamiento; véanse las páginas 70/71.
Control electrónico de cepillado y aspiración
Modelo 17-30, 17-46
Después de encender el aparato e inclinar el tubo de
conducción se ilumina el indicador de disposición VERDE [K].
En caso de sobrecarga del motor del cepillo (por ejemplo, bloqueo del rodillo) reacciona el fusible electrónico
de sobrecarga: El indicador de bloqueo [M] se enciende
en ROJO y se apaga el VERDE. En este caso ante todo
desconectar el aparato y extraer el conector de red eléctrica. Eliminar el bloqueo y volver a encender el aparato
después de un tiempo de espera de 1 minuto.
Abertura del recipiente (compartimiento de polvo)
Para el cambio de filtro o de bolsa de polvo, oprima hacia abajo la tecla del recipiente y abra la parte anterior
del recipiente (compartimiento de polvo).
Bloqueo de la tapa del filtro
El bloqueo de la tapa del filtro evita el cierre de la tapa
del filtro, y de ese modo la operación inadvertida del aparato, si no está insertada una bolsa de polvo o está mal
insertada.
Cambio de la bolsa de polvo
Abra la tapa del compartimiento del filtro y extraiga totalmente la bolsa de polvo. Coloque la nueva bolsa de polvo con el disco retenedor sobre el soporte en el recipiente, y deslice hacia atrás hasta el tope.
Manejo / Después del uso
K M
¡NOTA!
En el caso de una obstrucción permanente del filtro y/o
de las vías de aspiración, se activará el dispositivo automático protector de sobrecarga del motor de aspiración para evitar el sobrecalentamiento. Encienda de
nuevo el aparato después de haber esperado un tiempo de enfriamiento de unos 20 minutos.
E
Page 57
57
Después del uso
Filtro protector del motor
Después de haber cambiado cinco veces el filtro de bolsa de polvo o en caso de que haya ensuciado mucho,
limpiar o lavar el filtro protector del motor, y volver a colocarlo después de que se seque completamente.
(Micro)filtro del aire evacuado
Después de haber cambiado cinco veces el filtro de bolsa de polvo o en caso de que se haya ensuciado mucho,
el filtro debe ser cambiado.
Sacar el porta-filtro tirándolo hacia arriba, y abrirlo. Cambiar el filtro, cerrar el porta-filtro e insertar en la guía hasta el tope.
Cambiar el HEPA-filtro: Premium 1107
Cambie el HEPA-filtro aprox. cada 6 meses o en caso de
que se ha ensuciado mucho.
Para mantener una alta eficiencia del cepillo eléctrico de
aspiración, se deberían eliminar regularmente los pelos,
fibras e hilos, etc. del cepillo cilíndrico y también, si es
necesario, de la correa motriz.
● Para retirar la placa de base coloque horizontalmente
los tornillos de muletilla (N).
Para el Modelo 17-46 remueva el tornillo adicional (O).
● Sujete el cepillo cilíndrico por ambos extremos, levántelo juntamente con los rodamientos y extráigalo lateralmente de la correa motriz.
● Quite los pelos, fibras, hilos, etc. que se hayan enrollado en el cepillo cilíndrico, con una cuchilla o una tijera. Limpie minuciosamente las cerdas del cepillo
cilíndrico y la correa motriz (cepillando y/o aspirando).
N
N
O
Limpieza y/o cambio del
cepillo cilíndrico y de la
correa motriz
¡ADVERTENCIA!
Desactive siempre el aparato y extraiga el enchufe de
la red doméstica antes de empezar con la limpieza o el
mantenimiento. Con el enchufe de red insertado, el
aparato puede ser encendido inadvertidamente y causar lesiones.
E
Page 58
58
Después del uso
● Coloque la correa motriz después de la limpieza, inserte exactamente el cepillo cilíndrico con los rodamientos. Al introducir de ese modo los cojinetes hay
que vigilar que los dos extremos indiquen la misma
marca [P]:
1 leva = cepillo cilíndrico nuevo
8 muescas = cepillo cilíndrico a medio
utilizar
● Colocar y bloquear la placa de base, y comprobar que
las levas de sujeción de la placa de base estén encajadas sobre el borde delantero de la carcasa.
Correa plana: Premium 1107, Combi 17-30
Correa dentada: Combi 17-36, 17-46
Detalles para el cepillo cilíndrico y los cojinetes del cepillo véase página 73.
Limpieza y/o cambio del
cepillo cilíndrico y de la
correa motriz
P
P
E
Page 59
59
Eliminación
E
Si se llega al tope de la duración en servicio del aparato,
en especial si aparecen problemas de funcionamiento,
ponga el aparato desgastado fuera de servicio, lo que se
desconecte la clavija de red y se separe el cable de red.
Elimine la aspiradora conforme a las reglas de protección ambiental vigentes en su país.
Los desperdicios eléctricos no deben ser desabastecidos
juntamente con la basura casera. Entregue la aspiradora
vieja en un puesto colector central.
El embalaje de la aspiradora está fabricado de materiales reciclables. Tírelos de acuerdo con su tipo en los depósitos colectores previstos para este fin para que puedan ser conducidos a un sistema de reciclaje.
Si desea consejos con respecto al reciclaje, diríjase a sus
autoridades comunales o a su distribuidor.
Tire las bolsas de polvo y filtros usados a la basura casera.
Eliminación
Page 60
60
Si no sabe que hacer...
E
Muy distinguida cliente, muy distinguido cliente: Nuestros
productos están sujetos a un estricto control de la calidad.
No obstante, si este aparato no funcionase perfectamente, lo
lamentamos mucho. Antes de dirigirse a nuestro Servicio de
Postventa, compruebe si Vd. mismo puede reparar el defecto.
Si Vd. mismo no pudo eliminar los defectos, diríjase por favor a su Servicio al cliente de Fakir o una persona similarmente calificada, para evitar riesgos.
¡ADVERTENCIA!
Desconecte la aspiradora y desenchufe el conector de la
red antes de empezar a localizar el defecto. De ese modo
evitará que la aspiradora sea conectada por equivocación.
(Dentro de Alemania)
Línea de atención inmediata
01805 325474
14 Céntimos / minuto
sobre la red fija de Deutsche Telekom
Antes de llamar su Servicio al cliente, tenga preparados el
No. de artículo y la designación del aparato/modelo. Estos
datos los encontrará en la placa de características del
aparato.
¡NOTA!
Si no puede progresar ...
Page 61
61
Si no sabe que hacer...
E
Defecto Posible causa Solución
El aparato no funciona.
El aparato no aspira. Protección de sobrecalentamiento
La succión es muy débil.
El conector no está enchufado o
el aparato no está conectado.
La caja de enchufe no tiene
corriente.
El cable de alimentación está
dañado.
se ha activado (por ejemplo, los
canales de succión están
obstruidos, los filtros están
ensuciados, etc.)
La bolsa de polvo está lleno. Cambie la bolsa de polvo.
Un filtro está ensuciado. Limpie o cambie el filtro
La tobera, el tubo o la manguera
de aspiración están obstruidas.
El regulador de aspiración está
abierto.
La potencia de succión ajustada
no es apropiada para el tipo de
suelo.
Enchufe el conector y conecte el
aparato.
Prueba la aspiradora en un
tomacorriente de que está seguro que
funciona.
Debe ser reemplazado por el servicio
técnico de Fakir.
Desconecte el aparato y desenchufe el
conector de la red. Elimine la causa de
sobrecalentamiento (por ejemplo,
canales de succión obstruidos, filtros
ensuciados, etc.). Permita a la
aspiradora enfriarse por 45 minutes
antes de enchufarla de nuevo.
correspondiente.
Elimine la obstrucción.
Si es necesario, utilice un palo largo de
madera (por ej. un palo de escoba).
Cierre el regulador de aspiración.
Adapte la potencia de succión del tipo
de suelo.
El cepillo no funciona. El cable de conexión eléctrica [D]
La aspiradora produce un ruido
extraordinariamente alto.
La tobera utilizada no es
apropiada para el tipo de suelo.
El conmutador “alfombrados /
suelos duros” de la tobera de
aspiración no está ajustado
según el tipo de suelo.
está flojo o no está insertado.
Tubo aspirador flojo
Partículas aspiradas se han
atascado.
Conecte la tobera correcta.
Ajuste el conmutador “alfombrados /
suelos duros” según el tipo de suelo.
Insertar correctamente el cable de
co-nexión eléctrica [D]- véase página
52. Insertar correctamente el tubo
aspirador – véase la página 53.
Elimine las partículas.
Si es necesario, utilice un palo largo de
madera (por ej. un palo de escoba).
Page 62
62
A
Acoplamiento
de cojinete
C
Cojinete con
propulsión pa-
ra correa pla-
na
D
Cojinete con
propulsión para correa den-
tada
B
Cepillo cilín-
drico con cer-
das suaves o
duras
Pedido de filtros y accesorios
Filtro de aire evacuado No. 23 04 273
Tobera para juntas Fakir No. 23 04 851
Tobera para juntas nilco No. 24 12 851
Cepillo para radiadores No. 24 12 815
Filtro HEPA No. 23 38 060
Filtro protector del motor No. 23 05 273
Filtro de aire evacuado(1107) No. 23 40 252/(17-30/36/46) Filtro de aire No. 23 04 273
Cepillo para muebles No. 24 12 852
Paquete de bolsas de polvo (5 filtro de papel + filtro protector
de motor y micro-filtro para aire evacuado) No. 23 10 805
Tobera para tapizados No. 24 12 870
Tubo aspirador No. 23 04 841
Manga aspiradora, extensible hasta aprox. 2 m No. 23 09 360
Modelo A B C D A+B+C A+B+D
1107 23 04 140 23 88 120 23 04 130 — 23 38 170 —
17-30 23 04 140 23 88 120 23 04 130 — 23 38 170 —
Correa motriz (correa plana) 33 05 073 —
17-36 23 04 140 33 05 120 — 23 18 130 — 33 16 740
Cerdas suaves
23 04 140 33 16 120 — 23 18 130 — 33 16 170
Cerdas duras
23 04 140 33 16 120 — 23 18 130 — 23 13 170
Cerdas súper duras
17-46 23 04 140 33 14 120 — 23 18 130 — 33 17 740
Cerdas suaves
23 04 140 33 17 120 — 23 18 130 — 33 17 170
Cerdas duras
Correa motriz (correa dentada) — 33 14 061
E
Page 63
63
GARANTÍA
E
Válida en la República Federal de Alemania.
Por este aparato concedemos garantía según las siguientes condiciones:
1. El comprador / la compradora tiene su domicilio general / sede de su firma en Alemania, y el aparato ha sido
comprado de un distribuidor especializado con sede en Alemania.
2. Nos comprometemos a reparar el aparato gratuitamente y para Vd. franco de porte,
si a
consecuencia de defectos de material o de montaje se nos ha comunicado como
averiado / defectuoso dentro
del plazo de 24 meses y del plazo de garantía (en caso de uso industrial, así como
de utilizacion para fines
profesionales autónomos, dentro del plazo de 12 meses).
Requisito para nuestra obligación de garantía es siempre un tratamiento apropiado
del aparato. Los plazos de
garantía empiezan con la fecha de compra.
3. Piezas que están sometidas a un desgaste natural (p. ej. correas de accionamiento,
acumuladores, baterías, cepillos, filtros) no están cubiertas por la garantía.
4. El derecho de garantía caduca si personas no autorizadas por nosotros realizan
manipulaciones o reparaciones en el aparato. Además, no está permitido montar repuestos ni accesorios de otra marca.
5. La prestación de garantía consiste preferentemente en la reparación, o bien, la sustitución de las piezas defectuosas. Reparaciones en el lugar de colocación pueden
exigirse sólo para aparatos industriales utilizados estacionariamente. Como prueba
de los derechos de garantía se ha de adjuntar la factura o el resguardo de caja del
distribuidor con la fecha de compra.
6. Si una reparación no tuvo éxito y el daño o defecto no puede ser eliminado tampoco
después de una rectificación subsecuente, el aparato será reemplazado por uno
equivalente. Si no es posible una reparación ni una sustitución, existe el derecho a
la devolución del aparato y a la restitución del precio de compra. En el caso de un
cambio o restitución del precio de compra, podemos hacer valer una indemnización
de utilización por el tiempo del uso.
7. Las prestaciones de garantía no producen ninguna prolongación del plazo de garantía, ni tampoco un nuevo plazo de garantía. El plazo de garantía por repuestos
incorporados finaliza con el plazo de garantía por todo el aparato.
8. Las reglamentaciones contractuales o legales para la eliminación de defectos no
están afectadas por las disposiciones de garantía.
Válido a partir del 1 de abril de 2008
Page 64
Fakir-Hausgeräte GmbH
nilco Reinigungsmaschinen GmbH
Industriestraße 6
D-71665 Vaihingen / Enz
Postfach 1480
D-71657 Vaihingen / Enz
Tel.: +49 7042 / 912-0
Fax: +49 7042 / 912-360
www.fakir.de / www.nilco.de
[email protected] / [email protected]
© 2010 Fakir Hausgeräte GmbH
Änderungen vorbehalten
23 12 994 - 9007 D-GB-E
