Page 1

80mm

FUTURA V3

POWERFUL STABLE

High power configuration Smooth flying performance

RIGID

Strong durable EPO material

FMSMODEL.COM

Page 2

E N

WARNING

WARNING: Read the ENTIRE instruction manual to become familiar with the features of the product before operating. Failure to operate the product correctly can result in damage to the product,personal property and cause serious injury. This is a sophisticated hobby product and NOT a toy. It must be operated with caution and common sense and failure to do so

could result in injury or damage to the product or other property. This product is not intended for use by children without direct adult supervision.

This manual contains instructions for safety operation and maintenance. It is essential to read and follow all the instructions and warnings in the manual prior to assembly, setup or use, in order to operate and avoid damage or serious injury.

p w

As the user of this product, you are solely responsible for operating in a manner that does not endanger yourself and others or result in damage to the product or the property of others. This model is controlled by a radio signal subject to interference from many sources outside your control. This interference can cause momentary loss of control so it is advisable to always keep a safe distance in all directions around your model, as this margin will help avoid collisions or injury. Age Recommendation: Not for children under 14 years. This is not a toy.

·Never operate your model with low transmitter batteries.

·Always operate your model in an open area away from cars, traffic or people.

·Avoid operating your model in the street where injury or damage can occur.

·Never operate the model in populated areas for any reason.

·Carefully follow the directions and warnings for this and any optional support equipment you use (chargers,rechargeable battery packs, etc.)

·Keep all chemicals, small parts and anything electrical out of the reach of children.

·Moisture causes damage to electronics. Avoid water exposure to all equipment not specifically designed and protected for this purpose.

·Never lick or any place of any your model in your mouth as it could cause serious injury or even death.

Lithium Polymer (Li-Po) Battery Warning CAUTION: Always follow the manufacturer’s instructions for safe use and disposal of batteries. Fire, property damage, or serious injury can result from the mishandling of Li-Po batteries.

By handling, charging or using a Li-Po Battery you assume all risks associated with lithium batteries. If at any time the batteries begin to swell or balloon, discontinue use immediately! Always store the batteries at room temperature in a dry area to extend the life of the battery. Always transport or temporarily store the battery in a temperature range of 40-120F. Do not store the battery or model in a car or in direct sunlight. If stored in a hot car, the battery can be damaged or even catch fire. Never use a Ni-Mh Charger to charge Li-Po Batteries. Failure to charge the battery with a Li-Po compatible charger may cause fire resulting in personal injury and property damage. Never discharge Li-Po Cells below 3V. Never leave charging batteries unattended. Never charge damaged batteries. Charging the Flight Battery Warning Use a battery charger that is designed to safely charge the Li-Po Battery. Read the charger instructions care fully before use. When charging the battery, make certain the battery is on a heat resistant surface. It is also highly recommended to place the Li-Po Battery inside a fire resistant charging bag readily available at hobby shops or online.

Page 3

Introduction

FMS 80mm Futura V3, FMS can do better!

The FMS Futura is a licensed sport jet developed by FMS in conjunction with Tomahawk- Aviation. Designed by a Sino-German team of engineers, the Futura represents the pinnacle of what a foam jet can be. While retaining V1 features such as the CNC metal trailing-link landing gear for rough field operations, robust airframe with high-strength wing spars, oversized electronics bay etc, and V2 features such as 13g all-metal digital servos for increased precision and torque, improved durable and reliable plug-type connectors, the FMS 80mm Futura V3 is upgraded with added alternately flashing navigation lights on the left and right wings and taxi lights on the bottom of the fuselage, and a recognizable and attractive red-grey paint scheme. Powering the Futura V3 is an industry-leading Hobbywing 100A ESC paired with an uprated 3665-KV2000 motor turning an 80mm 12 bladed fan- delivering breathtaking power with absolute confidence. Go get the Futura V3 and discover for yourself FMS’ growing EDF fleet.

Features:

•Power system: Hobbywing 100A ESC, 3665-KV2000motor,

80mm 12 bladed fan

•CNC all-metal landing gear. 10mm diameter worm drive,

trailing-link suspension, highly precise and robust

•All servos upgraded to 13g digital all-metal units for improved

precision and torque

•Large tires- suitable for rough-field operations

•Oversized electronics bay for easy maintenance and accepts

large capacity batteries

•Glue-less assembly, the aircraft is built with only 10 screws

•Environmentally friendly water-based paint

•Buckle design latch prevents unexpected canopy release in

flight

•Improved plug-type connectors for added durability and reliabil-

ity

•Added alternately flashing navigation lights on wings and taxi

lights on the bottom of the fuselage for reproduction and fun to the flight

•Recognizable and attractive red-gray paint scheme

Table of contents

Introduction Kit contents Model assembly Battery installation Receiver diagram Preflight check Clevis installation Control horn and servo arm settings Center of gravity(CG) Before flying the model Flying course Troubleshooting Spare parts list content

·····························································

·························································3

·····

·······················································4

············································· ········ 6

··················································· 6

·····

·················

······················································8

·························································· 9

······················································10

································

······························

················································ 8

············································· 9

············································10

·····

··

·····

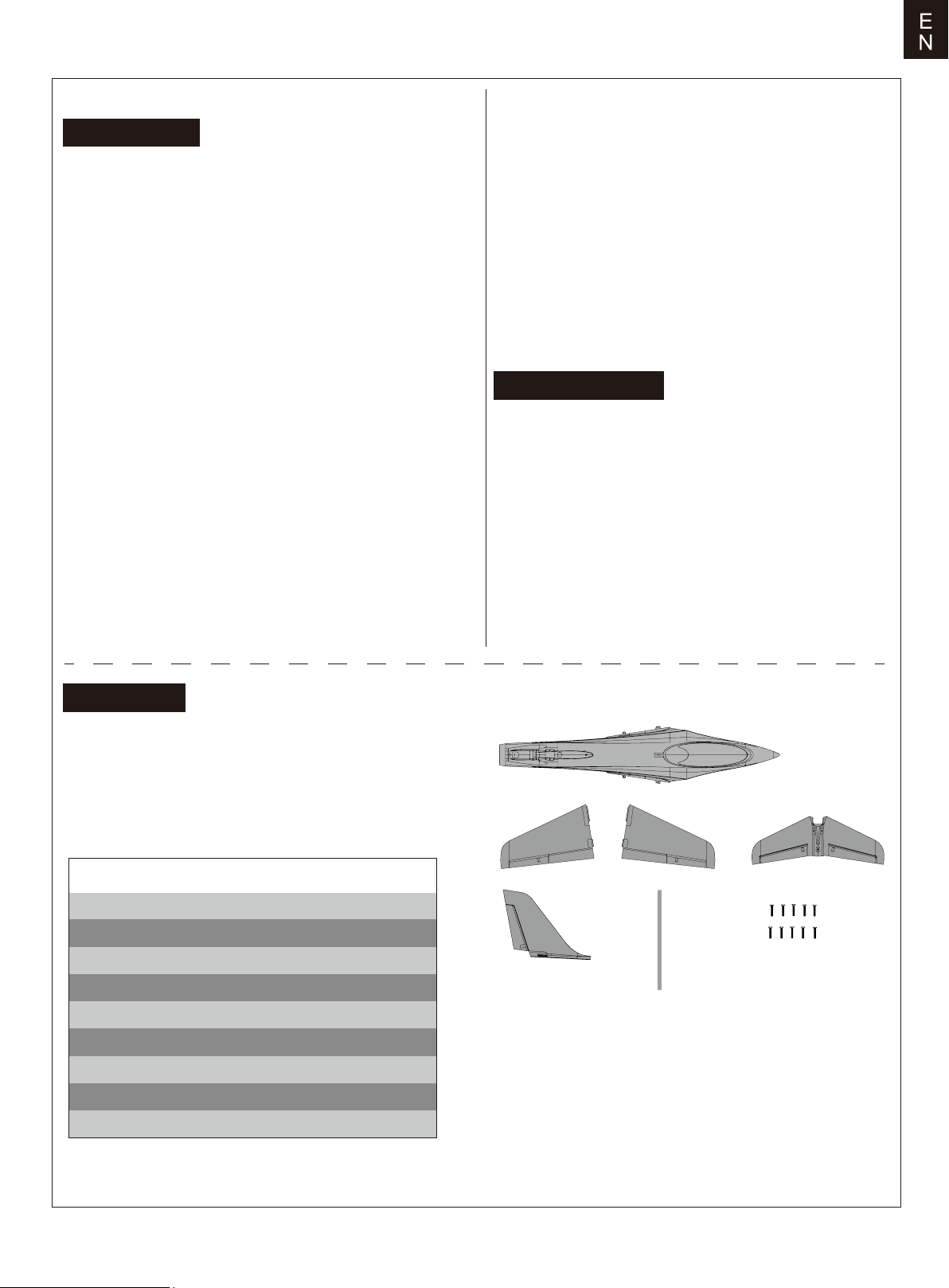

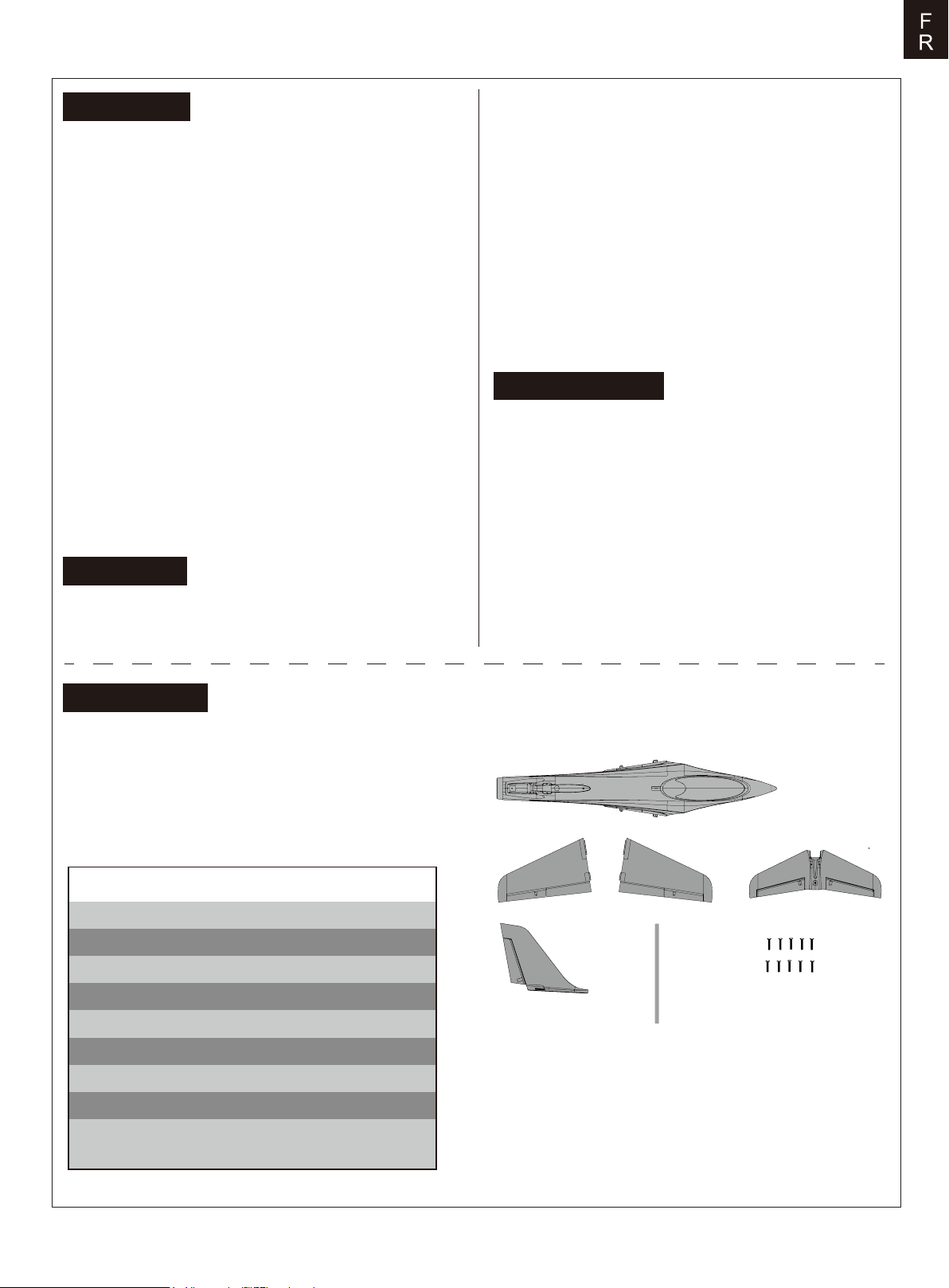

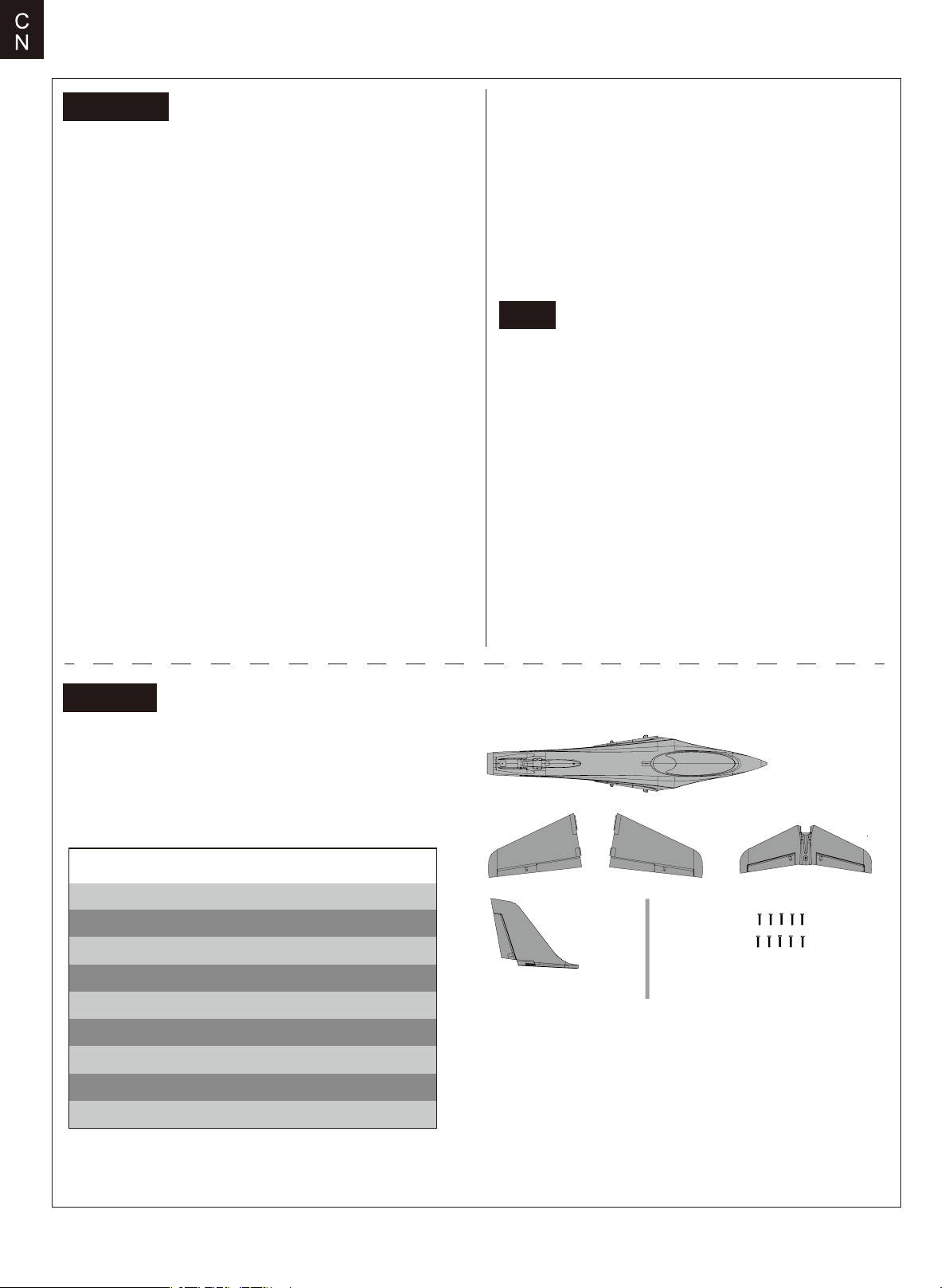

Kit contents

Before assembly, please inspect the contents of the kit. The photo below details the contents of the kit with labels. If any parts are missing or defective, please identify the name or part number (refer to the spare parts list near the end of the

manual) then contact your local shop or email us: support

@fmsmodel.com

Specifications

Wingspan: 1060mm(41.7in)

Overall length: 1170mm(46.1in)

Flying weight: ~ 2500g

Motor size: 3665-KV2000

Wing load: 113.6g/dm²(0.26oz/in²)

Wing area: 22dm²(341sq.in)

ESC: 100A

Servo: 13g Servo x 8

Recommended battery: 22.2V 4000mAh 35C

A: Fuselage B: Main wing

C: Horizontal stabilizer

Vertical stabilizer

D: E: Fiber pipe

F: Screws(10-HKM3.0*16)



Page 4

E N

Model assembly

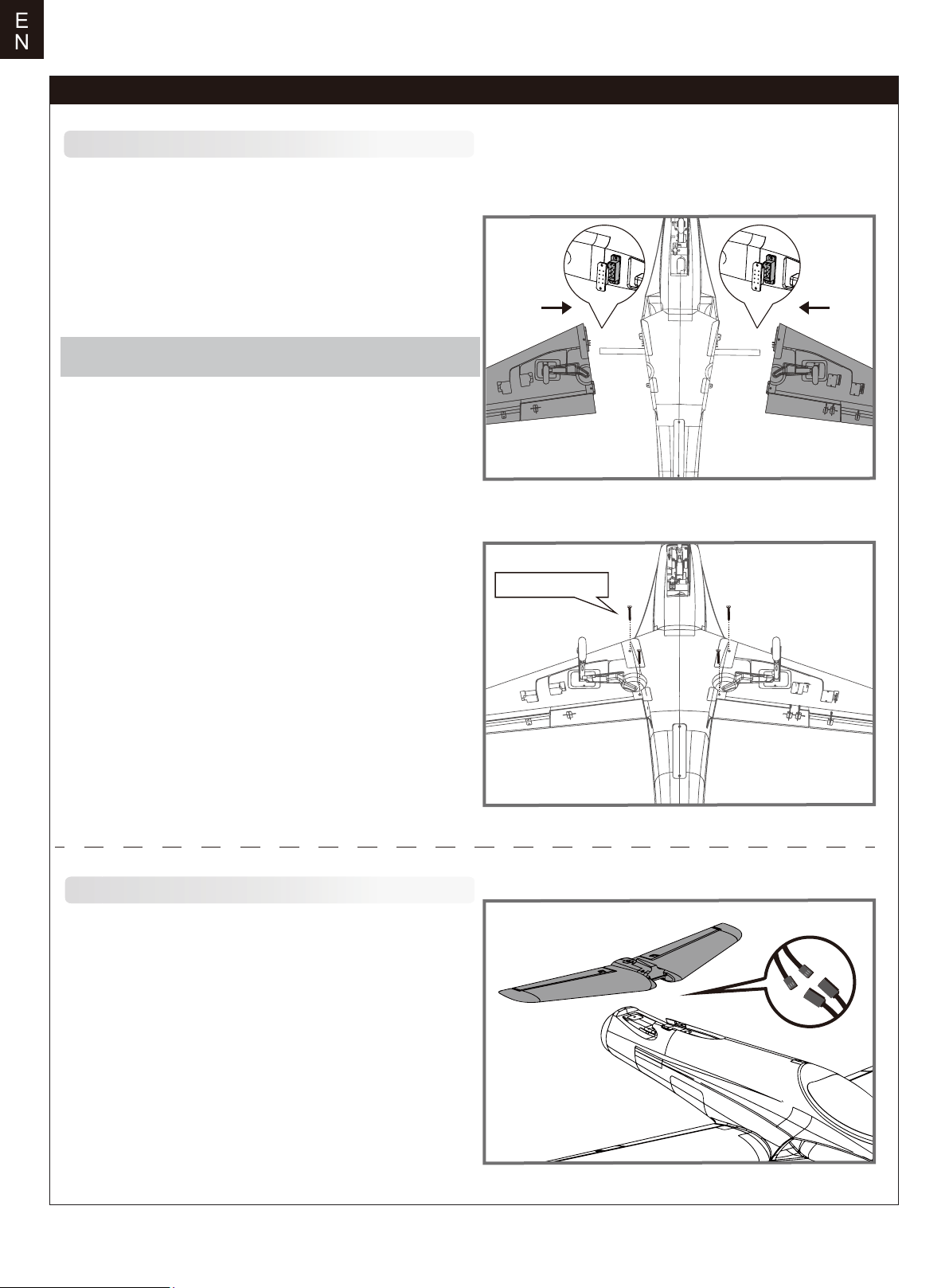

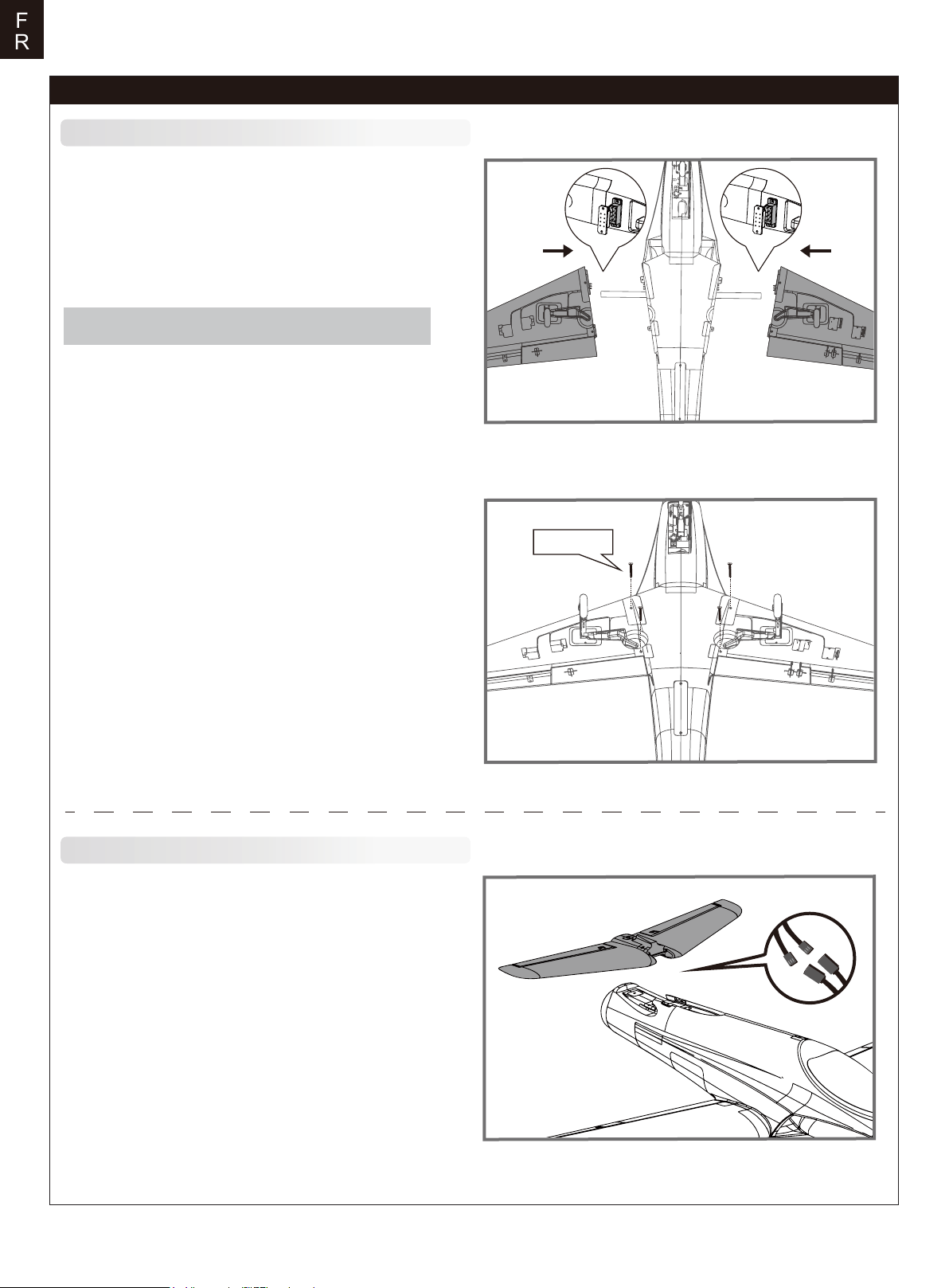

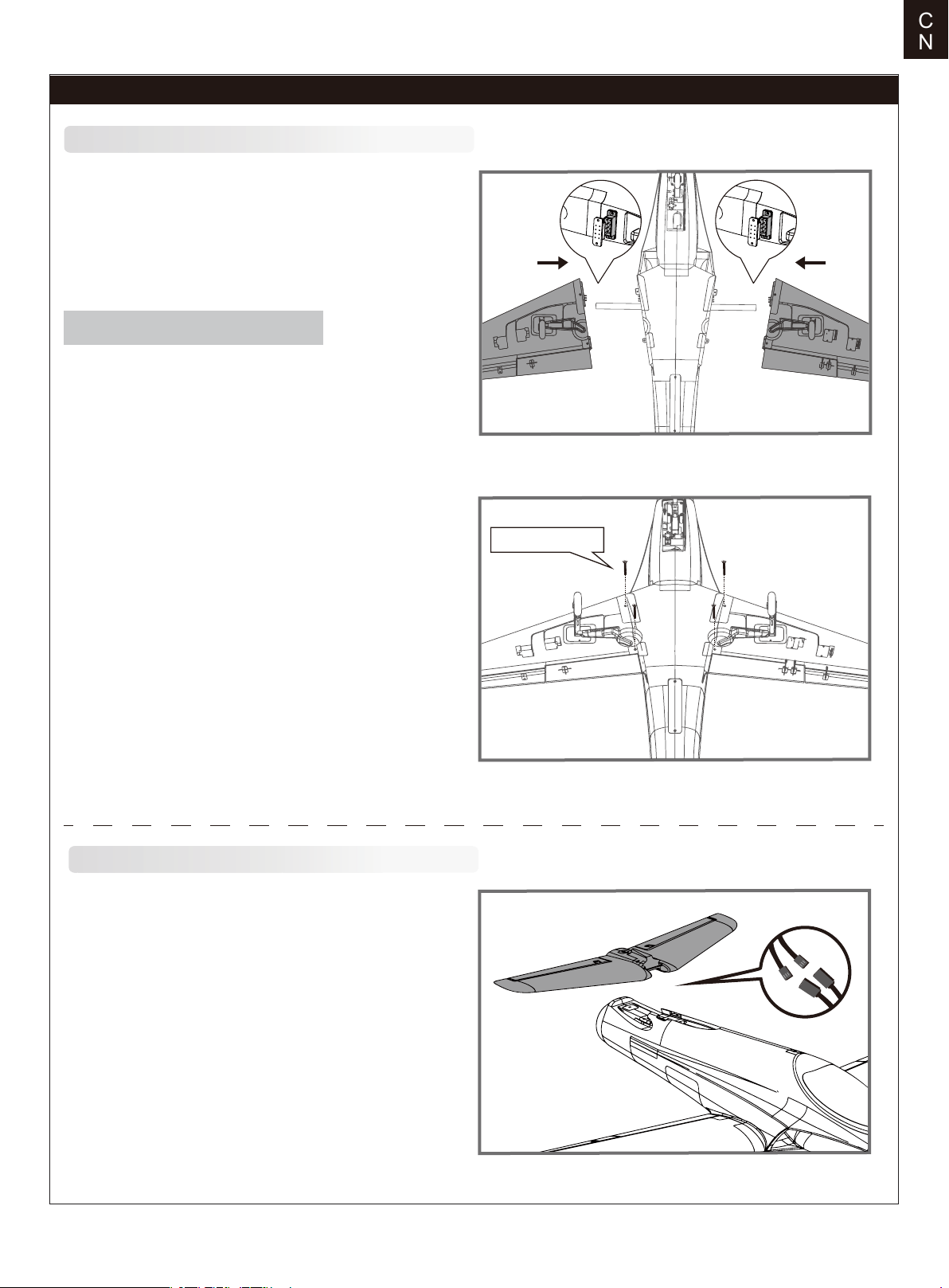

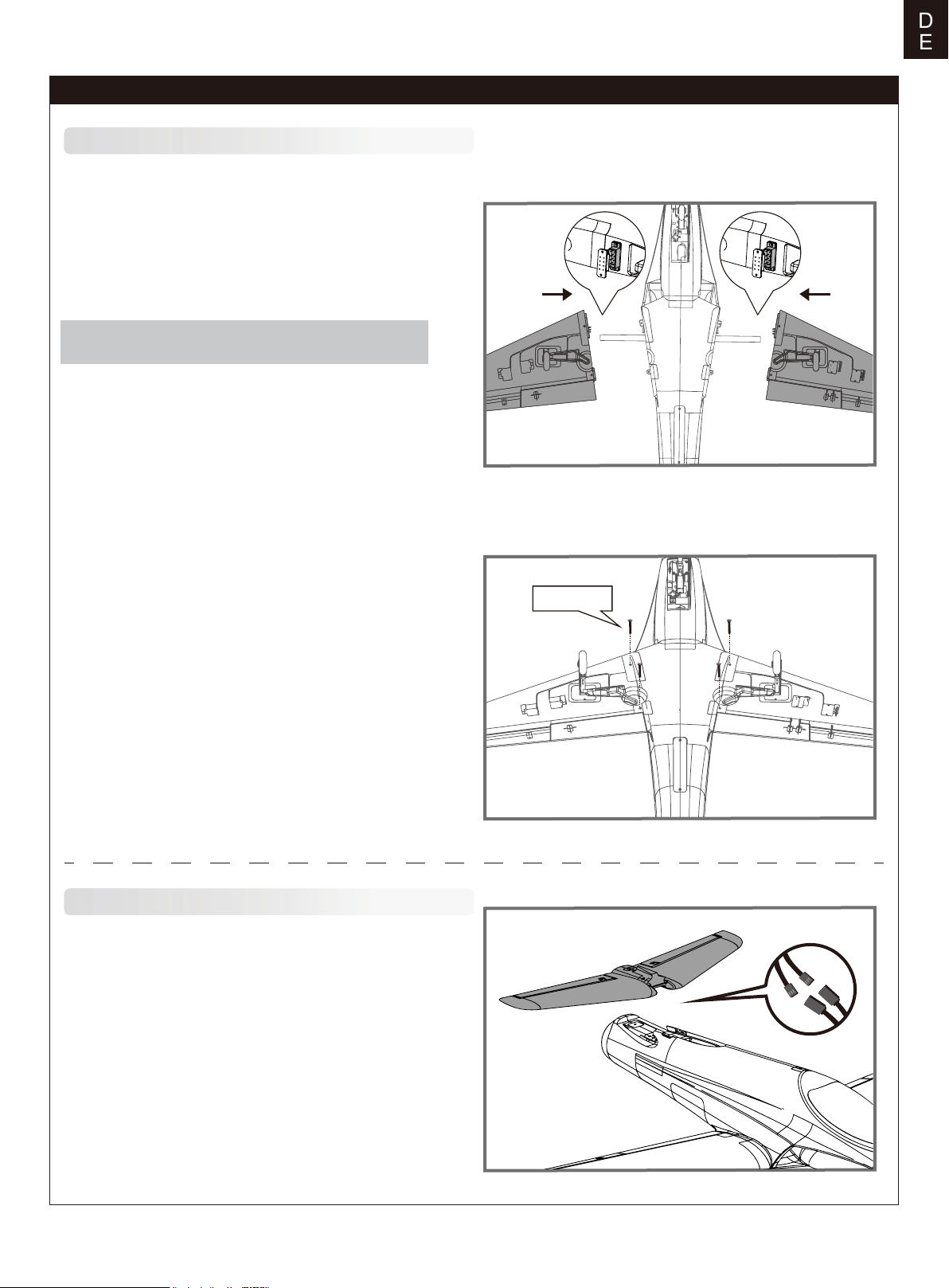

Main wing installation

1.Slide the tube into the fuselage then install both wings over the wing tube and into the wing slot of the fuselage.

Note: The connectors on both sides should be attached precisely and firmly.

2.Secure the both wings into the fuselage using the included 4 screws.

Horizontal stabilizer installation

1.Connect the elevator servo connectors to the servo extensions in the fuselage.

2.Slide the horizontal tail in the rear of the fuselage. Ensure the control horn faces down as shown.

HKM3.0*16 Black

Page 5

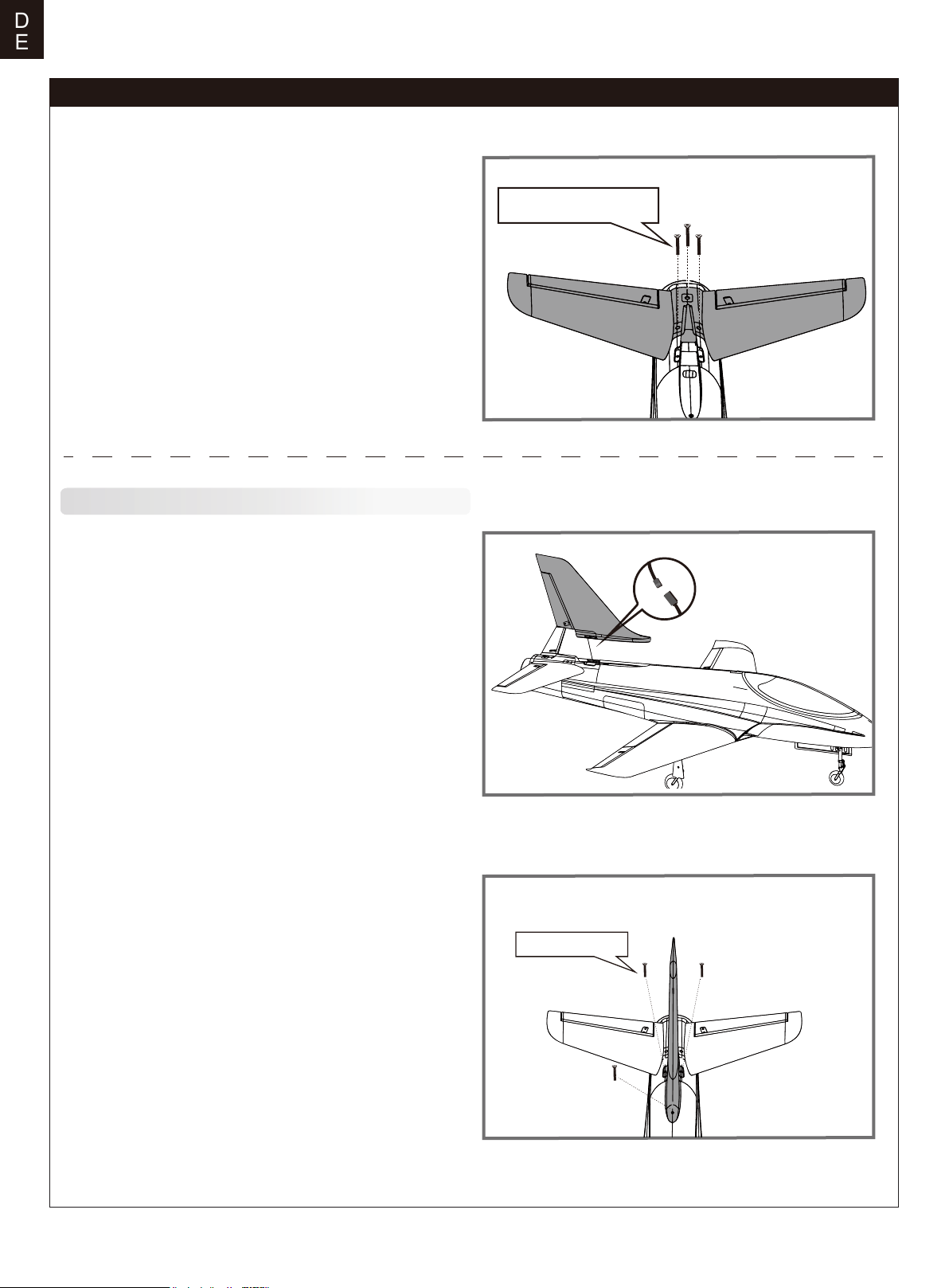

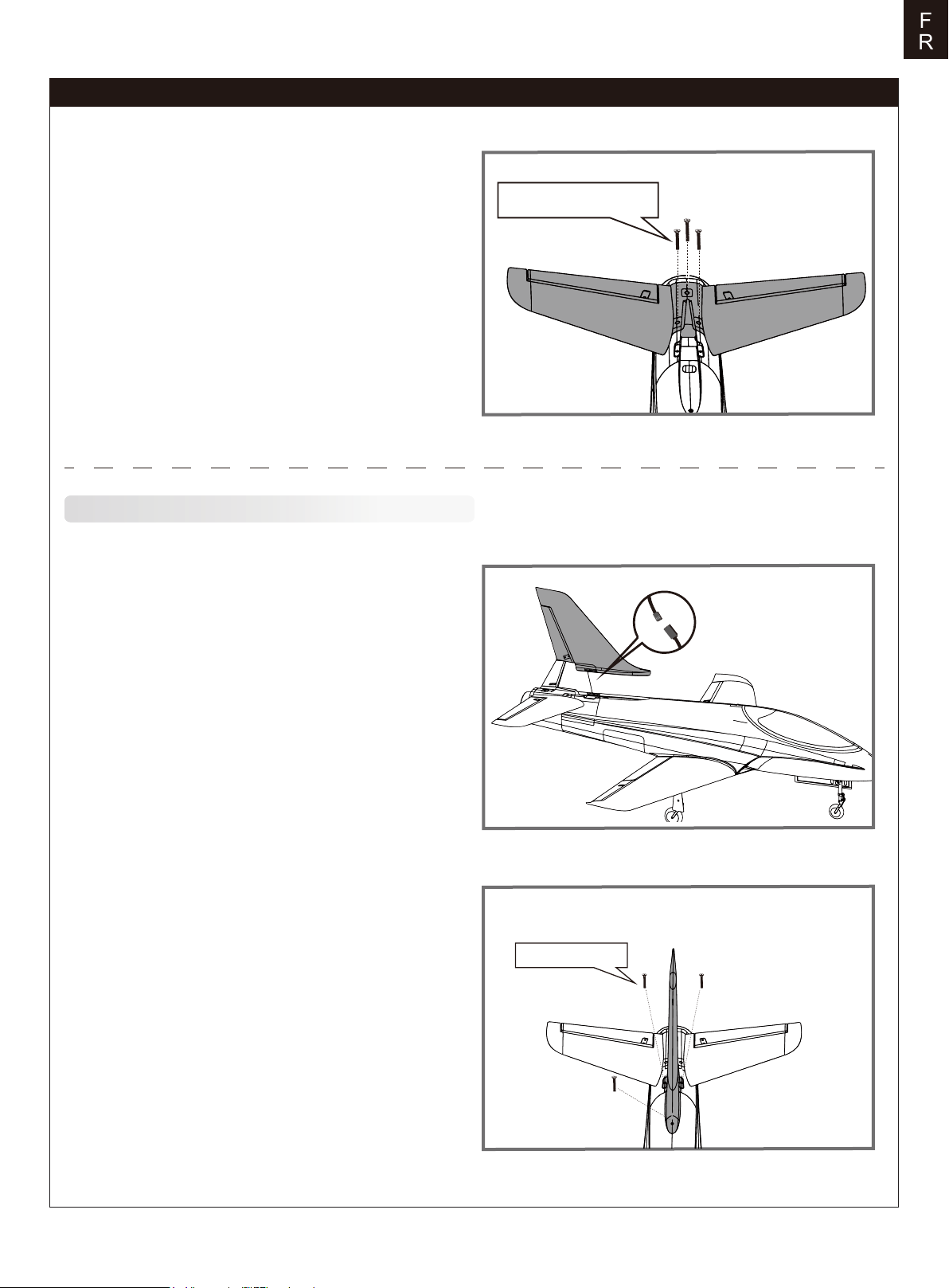

Model assembly

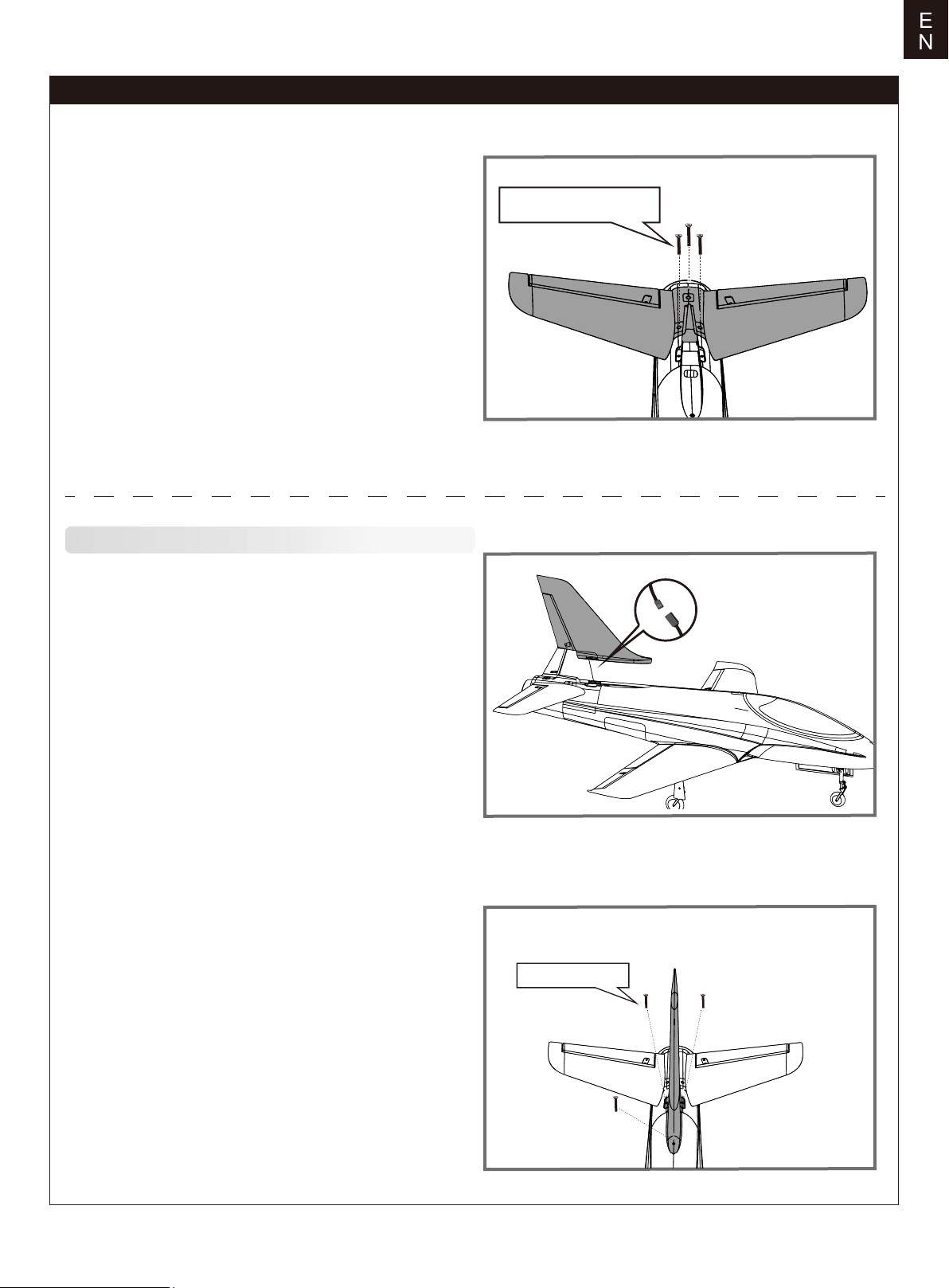

3. Secure the horizontal tail in place using the included 3 screws.

E N

HKM3.0*16

Vertical stabilizer installation

1.Connect the rudder servo connectors to the servo extensions in the fuselage.

2.Slide the vertical tail into the slot in the fuselage.

HKM3.0*16

3.Secure the vertical tail in place using the included 3 screws.

Page 6

E N

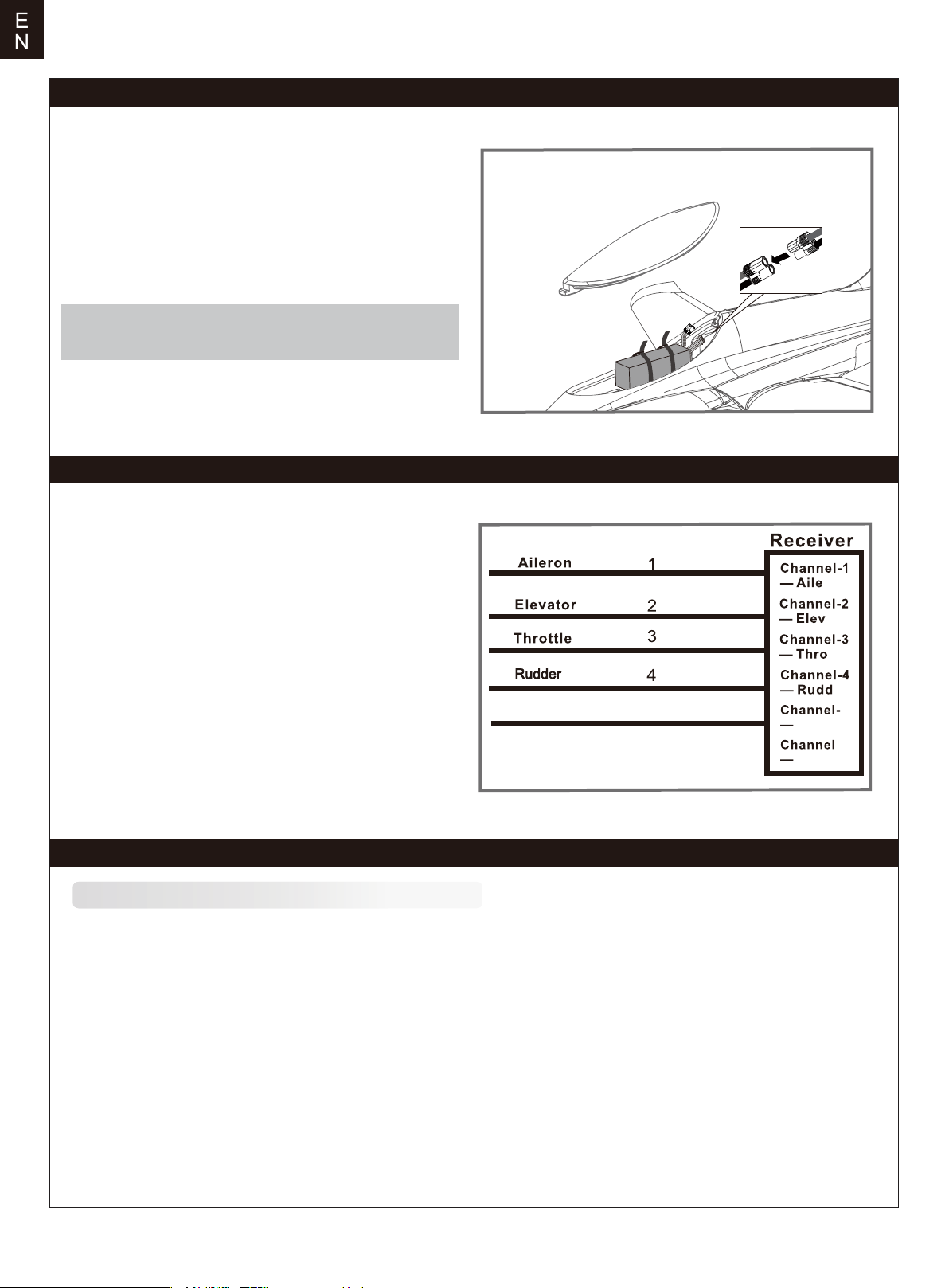

Battery installation

1. Remove the battery hatch.

2. Remove the hook and loop tape from the fuselage. Apply the looped surface to the battery.

3. Install the battery into the fuselage- securing it with the preinstalled battery straps.

Note: The weight of each battery may vary due to different manufacturing techniques. Move the battery fore or aft to achieve the optimal center of gravity.

Receiver diagram

The cables from the servo connector board should be connected to your receiver in the order shown. Note that the LEDs can be powered by any spare channel on the receiver. Tuck the wire leads into the recessed cavity towards the rear of the battery hatch.

Gear

Spare

Gear

Spare

Preflight check

Important ESC and model information

The ESC included with the model has a safe start. If the motor battery is connected to the ESC and the throttle stick is not in the low throttle or off position, the motor will not start until the throttle stick is moved to the low throttle or off position. Once the throttle stick is moved to the low throttle or off position, the motor will emit a series of beeps. Several beeps with the same tune means the ESC has detected the cells of the battery. The count of the beeps equals the cells of the battery. The motor is now armed and will start when the throttle is moved. The motor and ESC come pre-connected and the motor rotation should be correct. If for any reason the motor is rotating in the

2. wrong direction, simply reverse two of the three motor wires to change the direction of rotation. The motor has an optional brake setting. The ESC comes with brake switched off and we recommend that the model be flown

3. with the brake off. However, the brake could be accidentally switched on if the motor battery is connected to the ESC while the throttle stick is set at full throttle. To switch the brake off, move the throttle stick to full throttle and plug in the motor battery. The motor will beep one time. Move the throttle stick to low throttle or the off position. The motor is ready to run and the brake will be switched off. Battery Selection and Installation. We recommend the 22.2V 4000mAh 35C Li-Po battery. If using another battery, the battery

4. must be at least a 22.2V 4000mAh 35C battery. Your battery should be approximately the same capacity, dimension and weight as the 22.2V 4000mAh 35C Li-Po battery to fit the fuselage without changing the center of gravity significantly.

Page 7

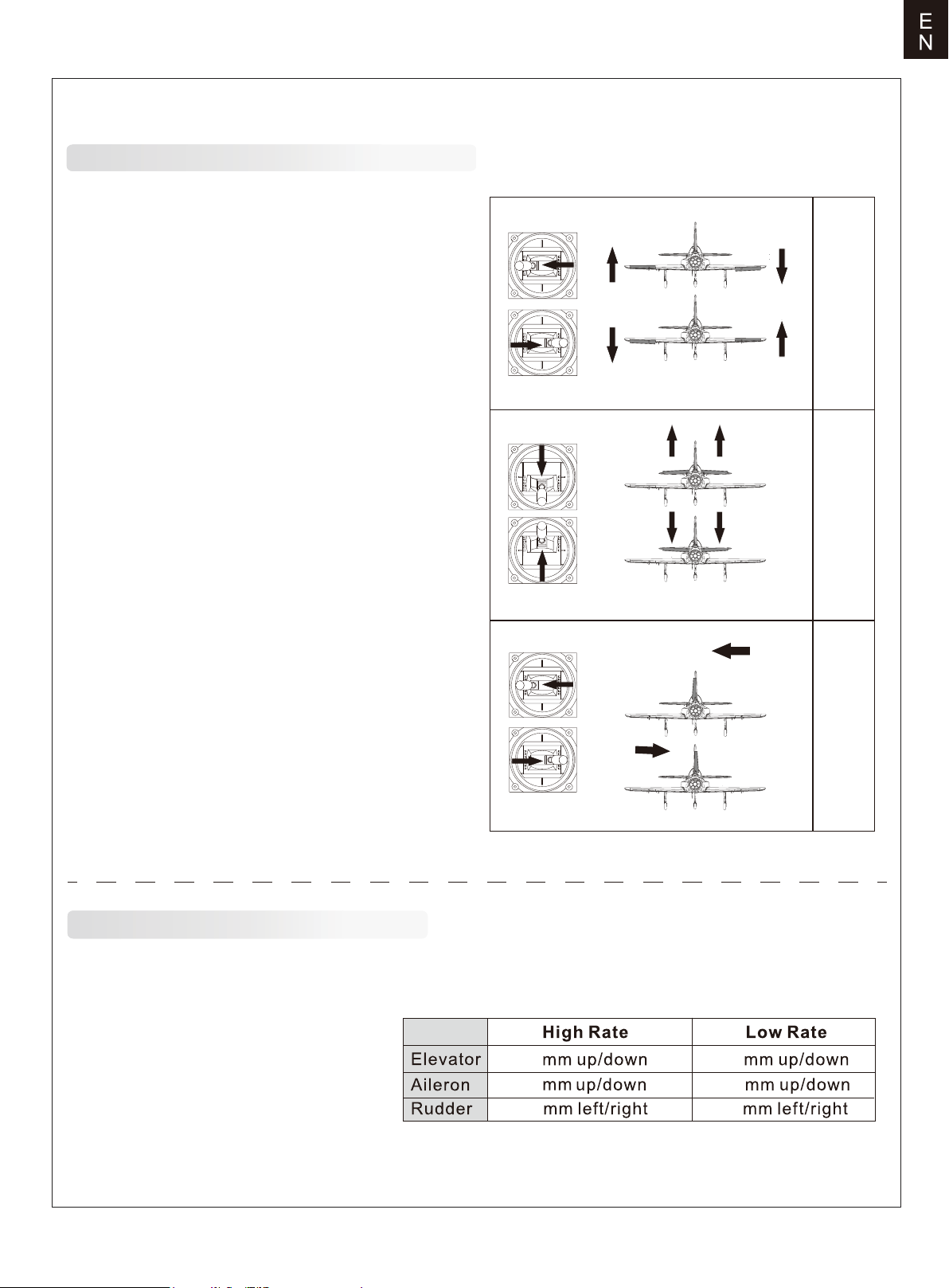

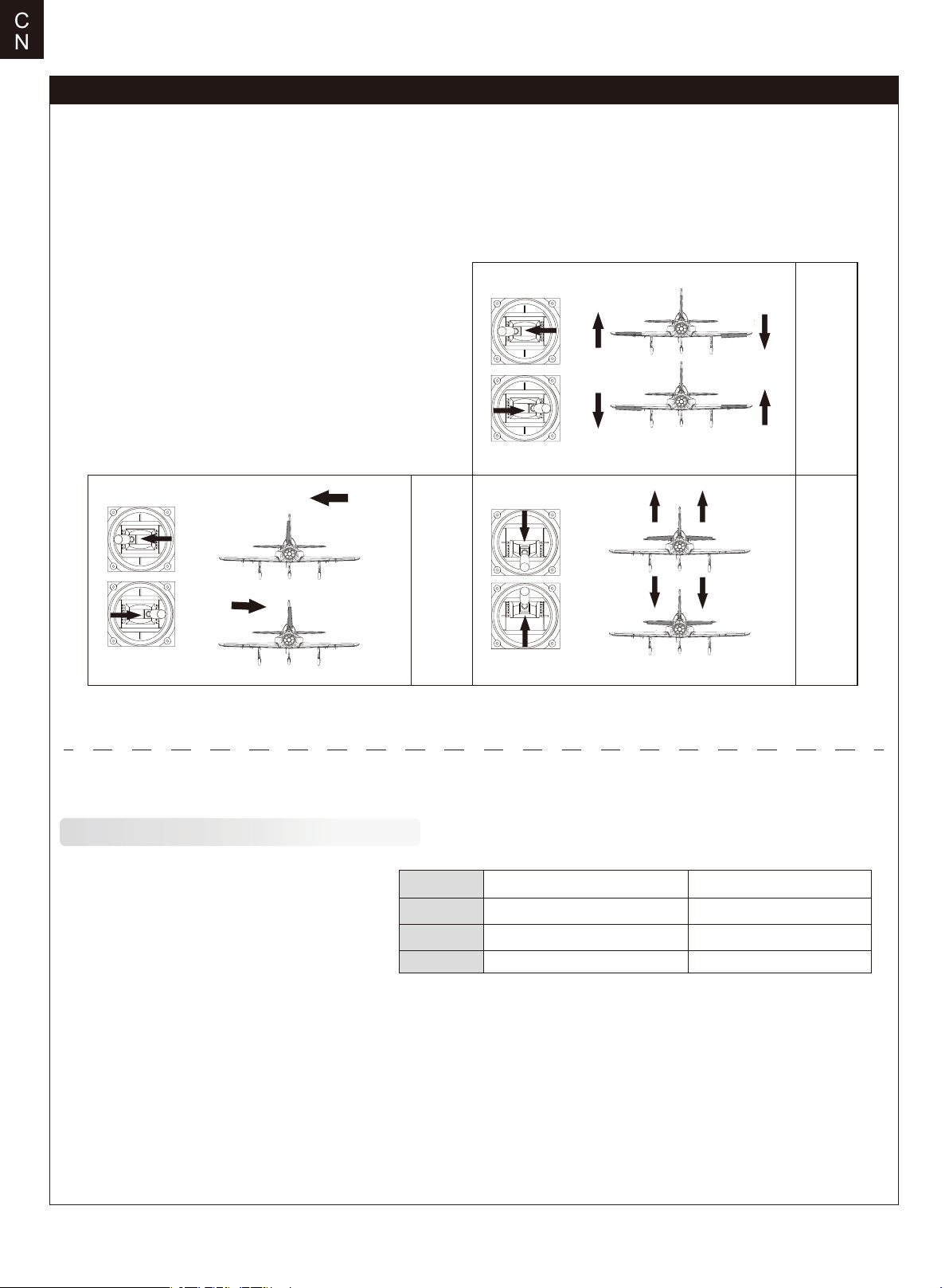

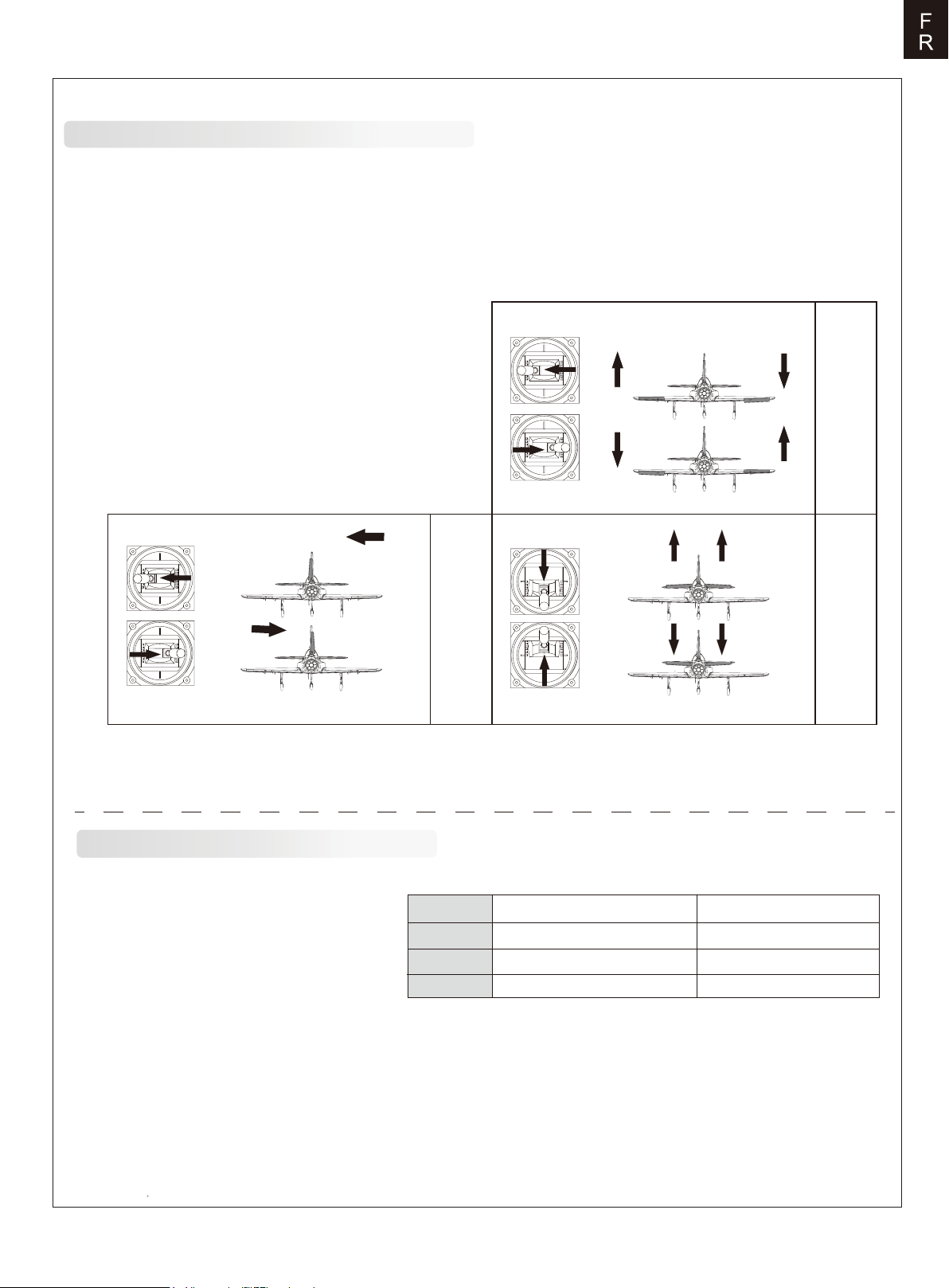

Transmitter and model setup

Before getting started, bind your receiver with your transmitter. Please refer to your transmitter manual for proper operation. CAUTION: To prevent personal injury, DO NOT install the propeller assembly onto the motor shaft while testing the control surfaces. DO NOT arm the ESC and do not turn on the transmitter until the Transmitter Manual instructs you to do so. Tips: Make sure all control sticks on your radio are in the neutral position (rudder, elevator, ailerons) and the throttle is in the OFF position. Make sure both ailerons move up and down (travel) the same amount. This model tracks well when the left and right ailerons travel the same amount in response to the control stick. Move the controls on the transmitter to make sure the aircraft control surface moves correctly. See diagrams right.

Bank left

Aileron

Bank right

Climb

Elevator

Descend

Steer left

Steering Rudder

Steer right

Control throws

The suggested control throw setting for the FUTURA V3 are as follows (dual rate setting):

Tips: On the first flight, fly the model in low rate. The first time you use high rates,be sure to fly at low to medium speeds. High rate, as listed, is only for EXTREME maneuvering.

17 12 15 30

10 20

Page 8

E N

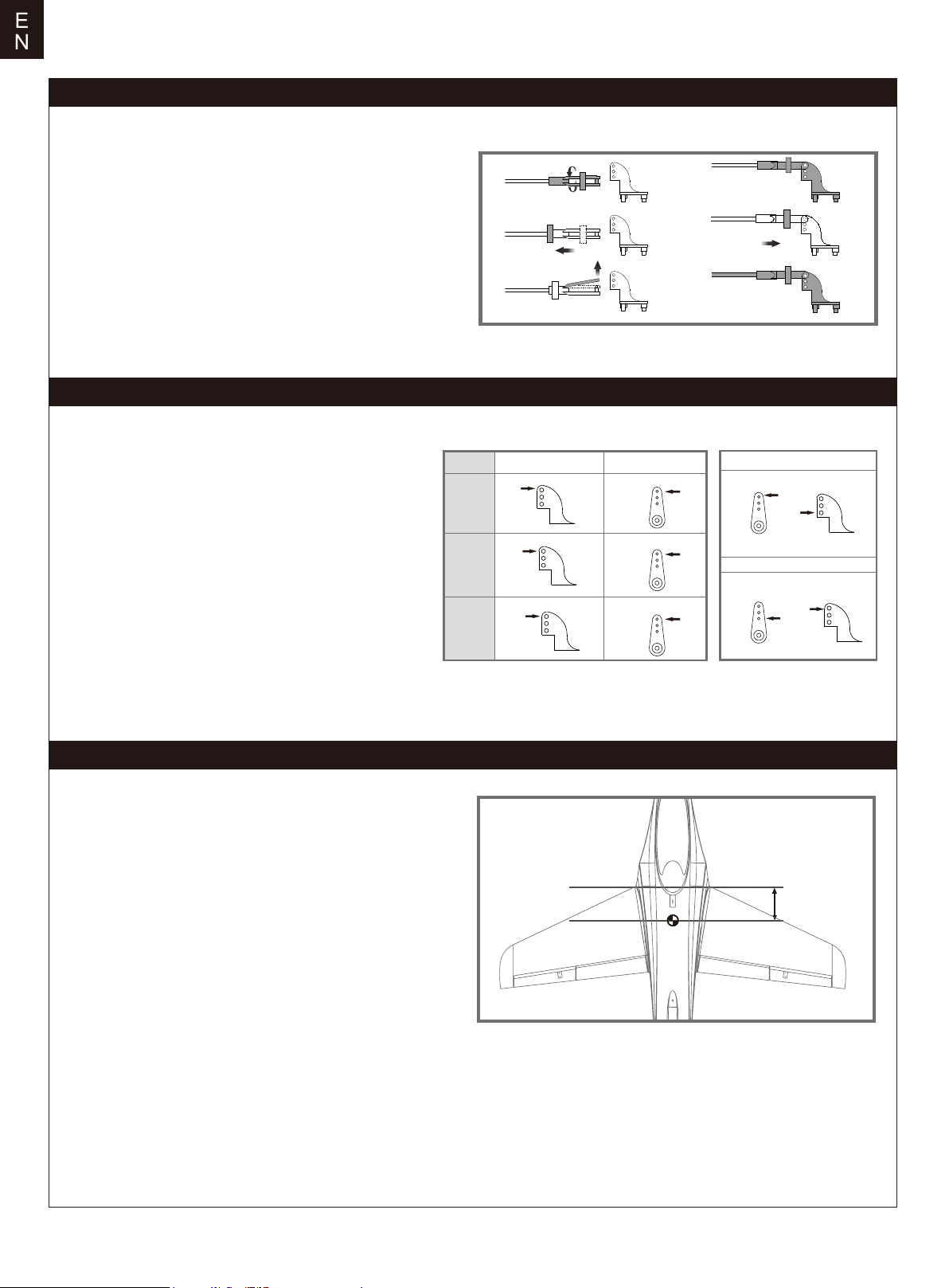

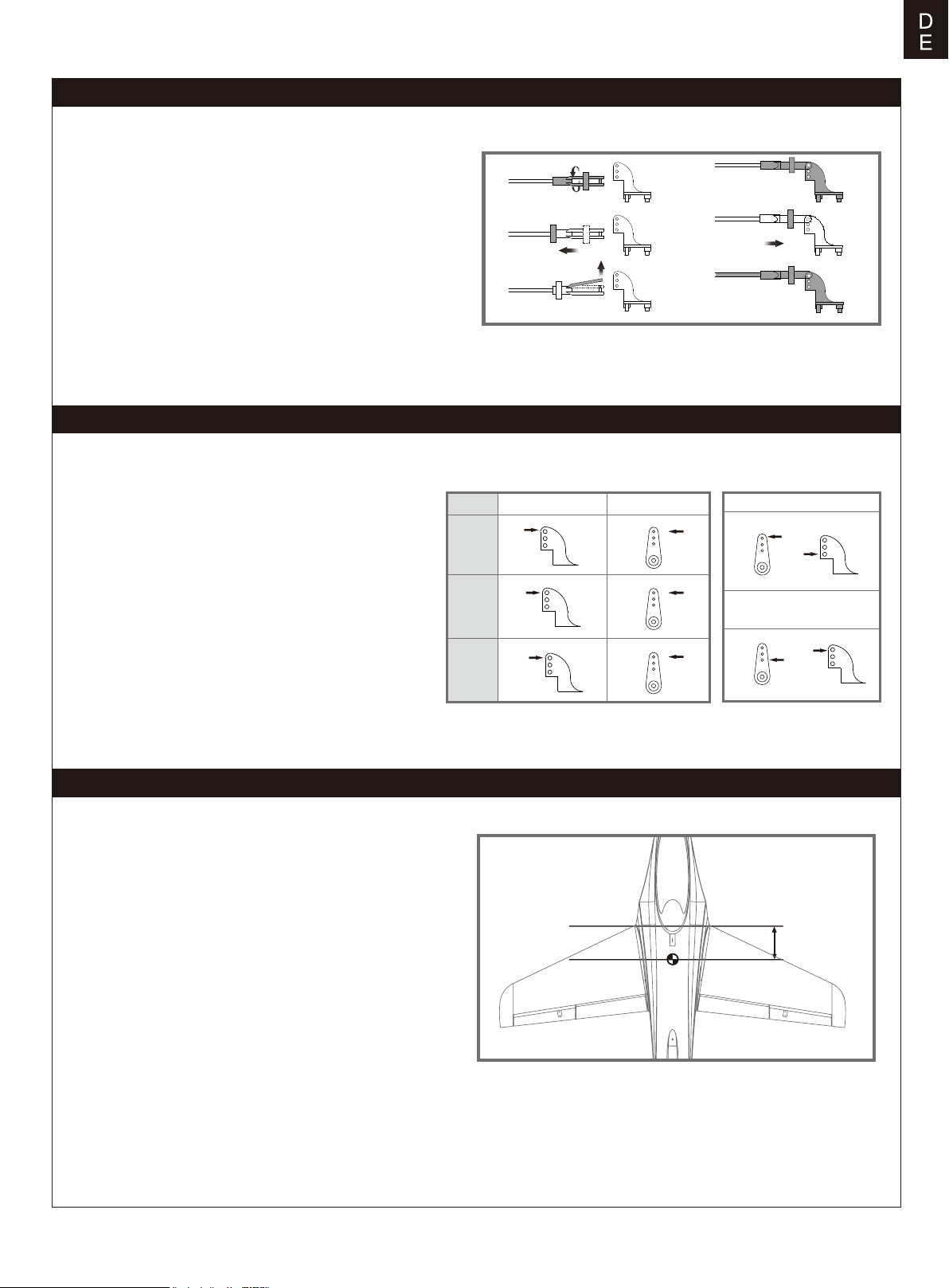

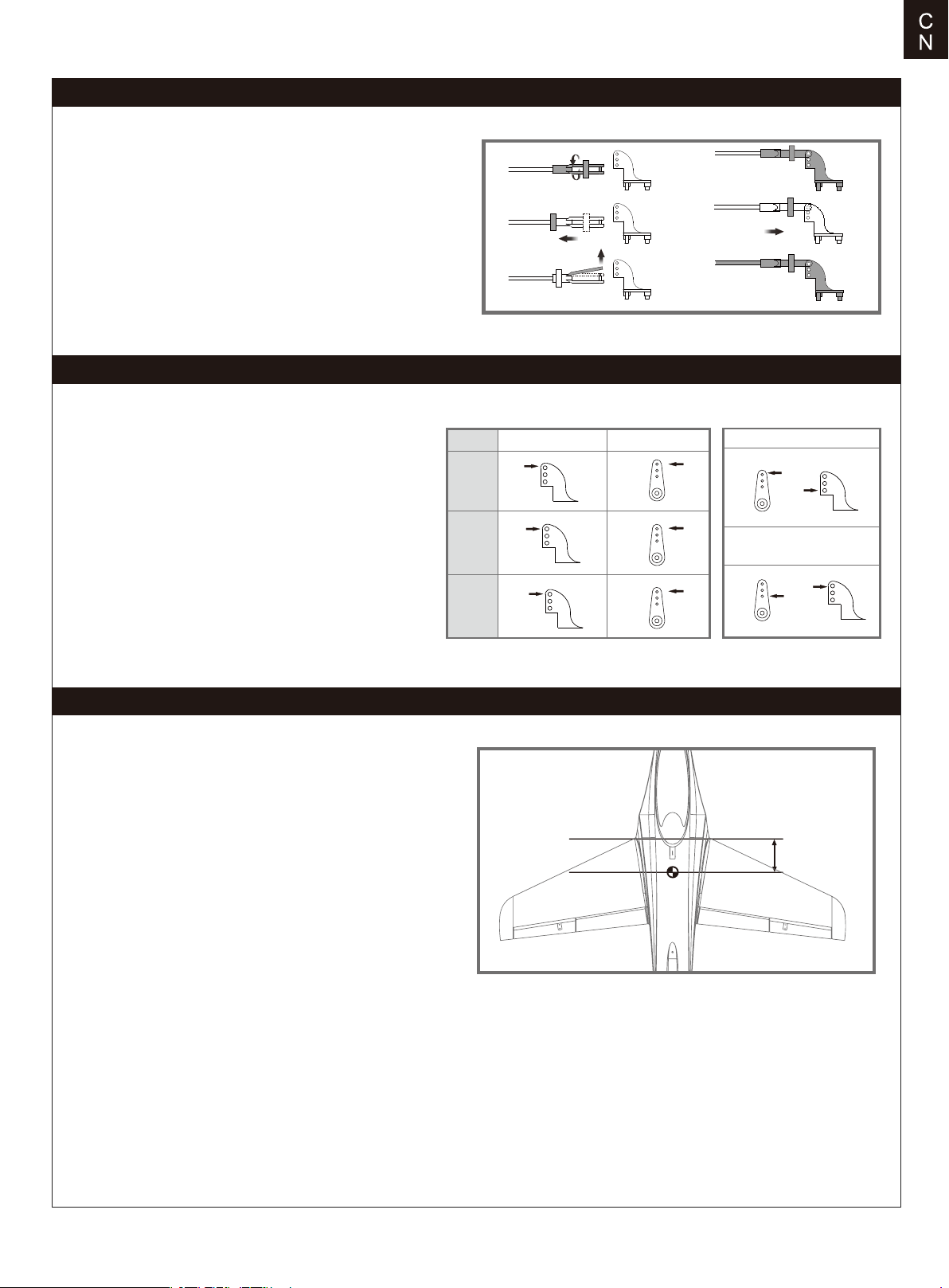

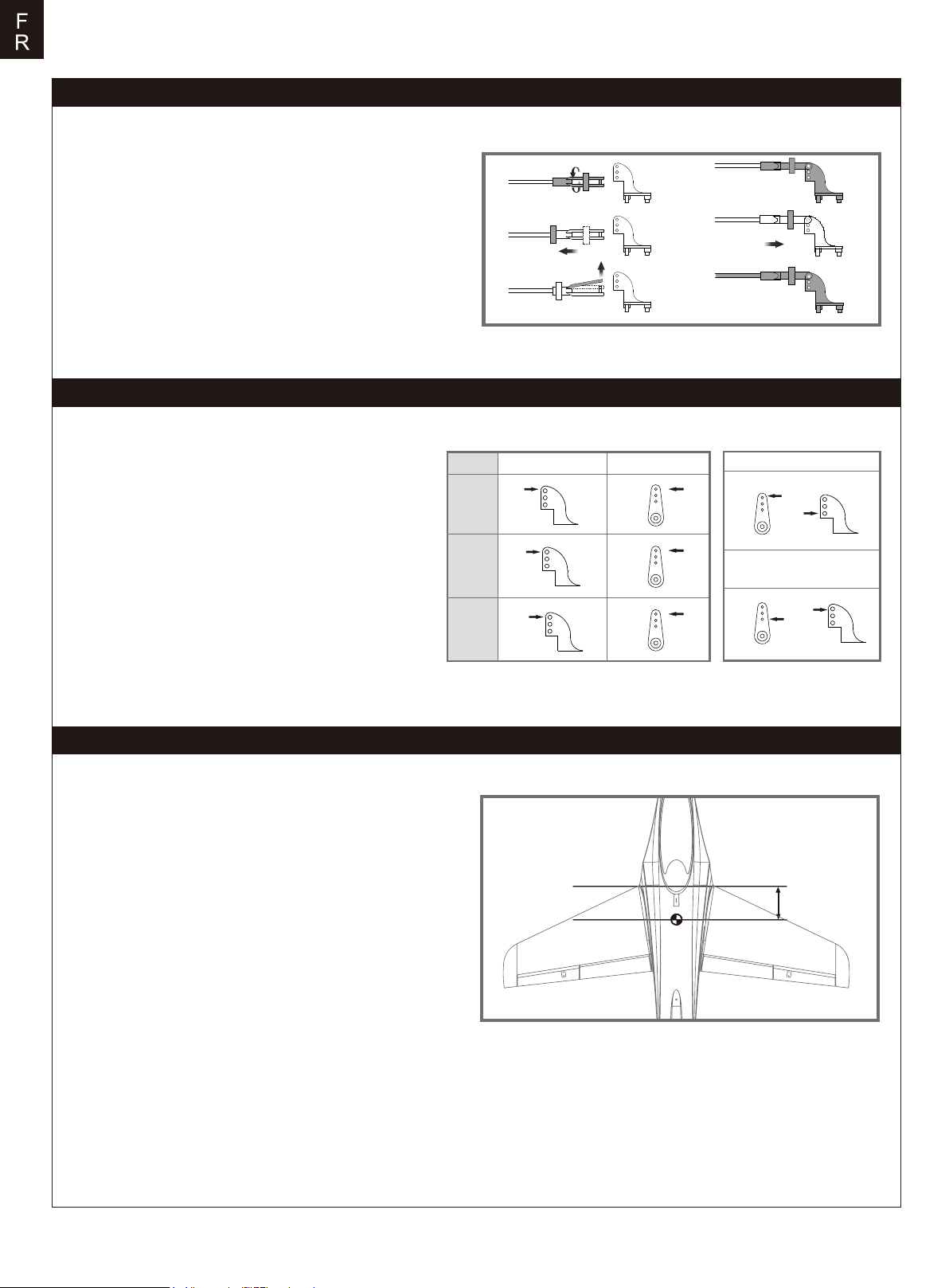

Clevis installation

1.Pull the tube from the clevis to the linkage.

2.Carefully spread the clevis, then insert the clevis pin into the desired hole in the control horn.

3.Move the tube to hold the clevis on the control horn.

Control horn and servo arm settings

The table shows the factory settings for the control horns and servo arms. Fly the aircraft at the factory settings before making changes. After flying,you may choose to adjust the linkage positions for the desired control response.

ElevatorRudderAilerons

Horns Arms

More control throw

Less control throw

Check the C.G. (Center of gravity)

When balancing your model, adjust the battery as necessary so the model is level or slightly nose down. This is the correct balance point for your model. After the first flights, the CG position can be adjusted for your personal preference.

1. The recommended Center of Gravity (CG) location for your model is(100-105mm) from the leading edge of the main wing (as shown) with the battery pack installed. Mark the location of the CG on top of the wing.

2. When balancing your model, support the plane at the marks made on the bottom of the main wing with your fingers or a commercially available balancing stand. This is the correct balance point for your model. Make surethe model is assembled and ready for flight before balancing.

100-105mm

Page 9

E N

Before flying the model

Find a suitable flying site

Find a flying site clear of buildings, trees, power lines and other obstructions. Until you know how much area will be required and have mastered flying your plane in confined spaces, choose a site which is at least the size of two to three football fields - a flying field specifically for R/C planes is best. Never fly near people - especially children, who can wander unpredictably.

Perform the range check for your plane

As a precaution, an operational ground range test should be performed before the first flight each time you go out. Performing a range test is a good way to detect problems that could cause loss of control such as low batteries, defective or damaged radio components, or radio interference. This usually requires an assistant and should be done at the actual flying site you will be using.

First turn on the transmitter, then install a fully-charged battery into the fuselage. Connect the battery and install the hatch.

Flying course

Take off

While applying power, slowly steer to keep the model straight. The model should accelerate quickly. As the model gains flight speed you will want to climb at a steady and even rate. It will climb out at a nice angle of attack (AOA).

Flying

Always choose a wide-open space for flying your plane. It is ideal for you to fly at a sanctioned flying field. If you are not flying at an approved site always avoid flying near houses, trees, wires and buildings. You should also be careful to avoid flying in areas where there are many people, such as busy parks, schoolyards, or soccer fields. Consult laws and ordinances before choosing a location to fly your aircraft. After takeoff, gain some altitude. Climb to a safe height before trying technical manoeuvres, including high speed passes, inverted flight, loops, and point rolls.

Remember, use care not to bump the throttle stick. Otherwise, the propeller/fan will turn and possibly cause damage or injury.

Note: Please refer to your Transmitter Manual that came with your radio control system to perform a ground range check. If the controls are not working correctly or if anything seems wrong, do not fly the model until you correct the problem. Make certain all the servo wires are securely connected to the receiver and the transmitter batteries have a good connection.

Monitor your flight time

Monitor and limit your flight time using a timer (such as on a wristwatch or in your transmitter if available). When the batteries are getting low you will usually notice a performance drop before the ESC cuts off motor power, so when the plane starts flying slower you should land. Often (but not always) power can be briefly restored after the motor cuts off by holding the throttle stick all the way down for a few seconds. To avoid an unexpected dead-stick landing on your first flight, set your timer to a conservative 4 minutes. When your alarm sounds you should land right away.

Landing

Land the model when you hear the motor pulsing (LVC) or if you notice a reduction in power. If using a transmitter with a timer, set the timer so you have enough flight time to make several landing approaches. The model’s three point landing gear allows the model to land on hard surfaces. Align model directly into the wind and fly down to the ground. Fly the airplane down to the ground using 1/4-1/3 throttle to keep enough energy for proper flare. Before the model touches down, always fully decrease the throttle to avoid damaging the propeller or other components. The key to a great landing is to manage the power and elevator all the way to the ground and set down lightly on the main landing gear. After a few flights you will find the model can be set down lightlyon the mains and you can hold the nose wheel off balancing themodel on the mains until it slows and gently settles the nose.

Maintenance

Repairs to the foam should be made with foam safe adhesives such as hot glue, foam safe CA, and 5min epoxy. When parts are not repairable, see the Spare Parts List for ordering by item number. Always check to make sure all screws on the aircraft are tightened. Pay special attention to make sure the spinner is firmly in place before every flight.

Page 10

Trouble shooting

Problem Possible Cause Solution

Aircraft will not respond to the throttlebut responds to other controls.

Extra propeller noise or extra vibration.

Reduced flight time or aircraft underpowered.

Control surface does not move, or is slow to respond to control inputs.

Controls reversed.

-Motor loses power

-Motor power pulses then motor loses power.

-ESC is not armed.

-Throttle channel is reversed.

-Damaged spinner, propeller, motor or motor mount.

-Loose propeller and spinner parts.

-Propellor installed backwards.

-Flight battery charge is low.

-propeller installed backward.

-Flight battery damaged.

-Control surface, control horn, linkage or servo damage.

-Wire damaged or connections loose.

Channels are reversed in the transmitter.

-Damage to motor, or battery.

-Loss of power to aircraft.

-ESC uses default soft Low Voltage Cutoff(LVC).

-Lower throttle stick and throttle trim to lowest settings.

-Reverse throttle channel on transmitter.

-Replace damaged parts.

-Tighten parts for propeller adapter, propeller and spinner.

-Remove and install propeller correctly.

-Completely recharge flight battery.

-Replace flight battery and follow flight battery instructions.

-Replace or repair damaged parts and adjust controls.

-Do a check of connections for loose wiring.

Do the control direction test and adjust controls for aircraft and transmitter.

-Do a check of batteries, transmitter, receiver, ESC, motor and wiring for damage(replace as needed).

-Land aircraft immediately and recharge flight battery.

LED on receiver flashes slowly.

Power loss to receiver.

-Check connection from ESC to receiver.

-Check servos for damage.

-Check linkages for binding.

Spare parts list content

FMSRP101-RED FMSRP102-RED FMSRP103-RED FMSRP104-RED FMSRP105-RED FMSRP106-RED FMSRP107 FMSRP108 FMSRP109 FMSRP110 FMSRP111 FMSRP112 FMSRP113 FMSRP114 FMSRP115

Visit our website: www.fmsmodel.com to see photo of this product. Enter the key word "ESC" in the search bar for the stock ESC instruction manual.

Fuselage Main Wing Set Vertical Stabilizer Horizontal Stabilizer Cockpit Front Landing Gear Door Wheel Set Pipe Linkage Rod Screw Set Control Horns Front Landing Gear Set Main Landing Gear Set Front Landing Gear System Main Landing Gear System

FMSRP116-RED FMSRP117-RED FMSRP118-RED FMSRE030 FMSRE031 FMSCON012 FMS80MM12B-1 PRKV2000 PRESC014 PR13MGAP PR13MGAR

Decal Sheet Main Landing Gear Cover LED SET Electronic Retract Electronic Retract Multi Connector System Ducted fan (12-blades) V2 3665-KV2000 Brushless Inrunner 100A ESC Predator 13g analog metal gear servo positive Predator 13g analog metal gear servo reverse

Page 11

Warnhinweise

WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor der Inbetriebnahme mit den Funktionen des Produkts vertraut zu machen. Wenn das Produkt nicht ordnungsgemäß bedient wird, kann dies zu Schäden am Produkt oder persönlichem Eigentum führen und schwere Verletzungen verursachen. Dieses Produkt ist kein Spielzeug! Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden. Andernfalls kann es zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Dieses Produkt ist nicht für den Betrieb durch Kinder ohne direkte Aufsicht von Erwachsenen vorgesehen. Diese Anleitung enthält Hinweise zu Sicherheit und Wartung. Es ist wichtig, dass vor der Verwendung alle Anweisungen und Warnungen in der Anleitung gelesen und befolgt werden, um Schäden oder schwere Verletzungen zu vermeiden.

Sicherheitsvorkehrungen

Als Benutzer dieses Produkts sind Sie allein dafür verantwortlich dieses Produkt so zu betreiben, dass weder Sie selbst noch andere gefährdet oder Schäden am Produkt oder Eigentum anderer verursacht werden. Dieses Modell wird von einem Funksignal gesteuert, das von vielen Quellen außerhalb Ihrer Kontrolle gestört werden kann. Solche Störungen können zu einem vorübergehenden Kontrollverlust führen. Daher sollte immer einen Sicherheitsabstand zu Personen und Gebäuden eingehalten werden. Altersempfehlung: Nicht für Kinder unter 14 Jahren. Dies ist kein Spielzeug.

· Betreiben Sie Ihr Modell niemals mit leeren Senderbatterien.

· Betreiben Sie Ihr Modell immer in einem offenen Bereich, abseits von Gebäuden, Verkehr oder Personen.

· Befolgen Sie die gesetzlichen Regelungen Ihres Landes zum Betrieb von ferngesteuerten Modellflugzeugen.

· Befolgen Sie sorgfältig die Anweisungen und Warnungen für dieses und alle unterstützenden Geräte, die Sie verwenden (Ladegeräte, wiederaufladbare Akkus usw.).

· Bewahren Sie alle Chemikalien, Kleinteile und elektrischen Geräte außerhalb der Reichweite von Kindern auf.

· Feuchtigkeit verursacht Schäden an der Elektronik. Vermeiden Sie, dass die Produkte Wasser ausgesetzt werden, die nicht speziell für diesen Zweck entworfen und geschützt sind.

· Nehmen Sie Teile des Produkts niemals in den Mund, da dies zu schweren Verletzungen oder sogar zum Tod führen kann.

D E

Hinweise zu LiPo-Akkus

VORSICHT: Befolgen Sie immer die Anweisungen des Herstellers zur sicheren Verwendung und Entsorgung von Batterien. Durch falsche Handhabung von Li-Po-Batterien können Feuer, Sachschäden oder schwere Verletzungen verursacht werden. Seien Sie sich über alle Risiken klar, die mit dem Umgang von Lithium Polymer (LiPo) Akkus verbunden sind. Wenn die Akkus zu irgendeinem Zeitpunkt anschwellen oder aufblähen, verwenden Sie diese auf keinen Fall mehr! Um die Lebensdauer des Akkus zu verlängern sollten dieser bei Zimmertemperatur in einem trockenen Bereich gelagert werden. Bewahren Sie den Akku oder das Modell nicht in einem Auto oder in direktem Sonnenlicht auf. Wenn der Akku über einen längeren Zeitraum zu hohen Temperaturen ausgesetzt wird kann dieser beschädigt werden oder sogar Feuer fangen. Verwenden Sie niemals ein NiMh-Ladegerät, um Li-Po-Akkus aufzuladen. Wenn der Akku nicht mit einem Li-Po-kompatiblen Ladegerät geladen wird, kann dies zu einem Brand führen, der zu Personen- und Sachschäden führen kann. Niemals Li-Po Zellen unter 3V entladen. Lassen Sie Akkus beim Laden niemals unbeaufsichtigt. Laden Sie niemals beschädigte Akkus auf. Aufladen des LiPo-Akkus: Verwenden Sie ein Ladegerät, das die Li-Po-Batterie sicher aufladen kann. Lesen Sie vor dem Gebrauch die Anweisungen des Ladegeräts sorgfältig durch. Achten Sie beim Laden des Akkus darauf, dass sich der Akku auf einer hitzebeständigen Oberfläche befindet. Es wird auch dringend empfohlen, den Li-Po Akku in einem feuerbeständigen LiPo-Koffer zu laden. LiPo Koffer finden Sie bei Ihrem Fachhändler oder im Internet.

Page 12

Einleitung

Der FMS Futura ist ein lizenzierter Sportjet, der von FMS in Zusammenarbeit mit Tomahawk Aviation entwickelt wurde. Dem deutsch/chinesischen Ingenieurteam ist mit der Futura V3 einer der herausragendsten Sport Jets aus Hartschaum gelungen.

Die Merkmale der V1-Version wurden beibehalten: das CNC-Metallfahrwerk, die robuste Zelle mit hochfesten Flügelholmen, und der überdimensionierte Schacht für die Elektronik. Die 13g Vollmetall-Digitalservos und die verbesserten Steckverbindungen wurden von der weiterentwickelten V2-Version übernommen. Die neue Futura V3 wurde mit zusätzlichen, abwechselnd blinkenden Navigationslichtern auf der linken und rechten Tragfläche und Rolllichtern auf der Unterseite des Rumpfes aufgerüstet. Außerdem kommt die V3-Version in einem neuen Farbschema daher.

Angetrieben wird die Futura V3 von einem optimierten 3665-KV2000 Brushless Motor in Verbindung mit einem effizienten 80mm 12-Blatt Impeller und einem Hobbywing 100A Flugregler.

Eigenschaften

•Antriebssystem: Hobbywing 100A ESC, 3665-KV2000Motor, 80mm 12-Blatt Impeller

•CNC-Vollmetall-Fahrwerk. Schneckenantrieb mit 10mm Durchmesser, Längslenkeraufhängung, hochpräzise und robust

•Alle Servos aufgerüstet auf 13g digitale Vollmetallservos für verbesserte Präzision und Drehmoment

•Große Reifen - geeignet für den Einsatz im rauen Gelände

•Übergroßer Elektronikschacht für einfache Wartung und Aufnahme von Akkus mit großer Kapazität

•Kleberlose Montage, das Flugzeug wird mit nur 10 Schrauben montiert

•Umweltfreundliche Farbe auf Wasserbasis

•Der Schnallenverschluss verhindert ein unerwartetes Öffnen der Kabinenhaube im Flug

•Verbesserte Steckverbindungen für mehr Haltbarkeit und Zuverlässigkeit

•Abwechselnd blinkende Navigationslichter an den Flügeln und Rolllichter an der Unterseite des Rumpfes

•Wiedererkennbare und attraktive rot-graue Lackierung

Inhaltsverzeichnis

Einleitung Lieferumfang Montage des Modells Einsetzen des Akkus Anschluss an den Empfänger Flugvorbereitungen Montage der Gabelköpfe Ruderhorn- und Servoarmeinstellung Schwerpunkt Vor dem Erstflug Fluggrundlagen Problemlösungen Ersatzteile

··························································· 12

···

······

·······················································

················································

··········································

····································15

········

·································· ···· ····

···············

······

·············································18

········ ········

·······································

········

······················································18

········

····································

········································· ········19

·················

················

··

······15

···········

··1717

··

·····

········19

12 13

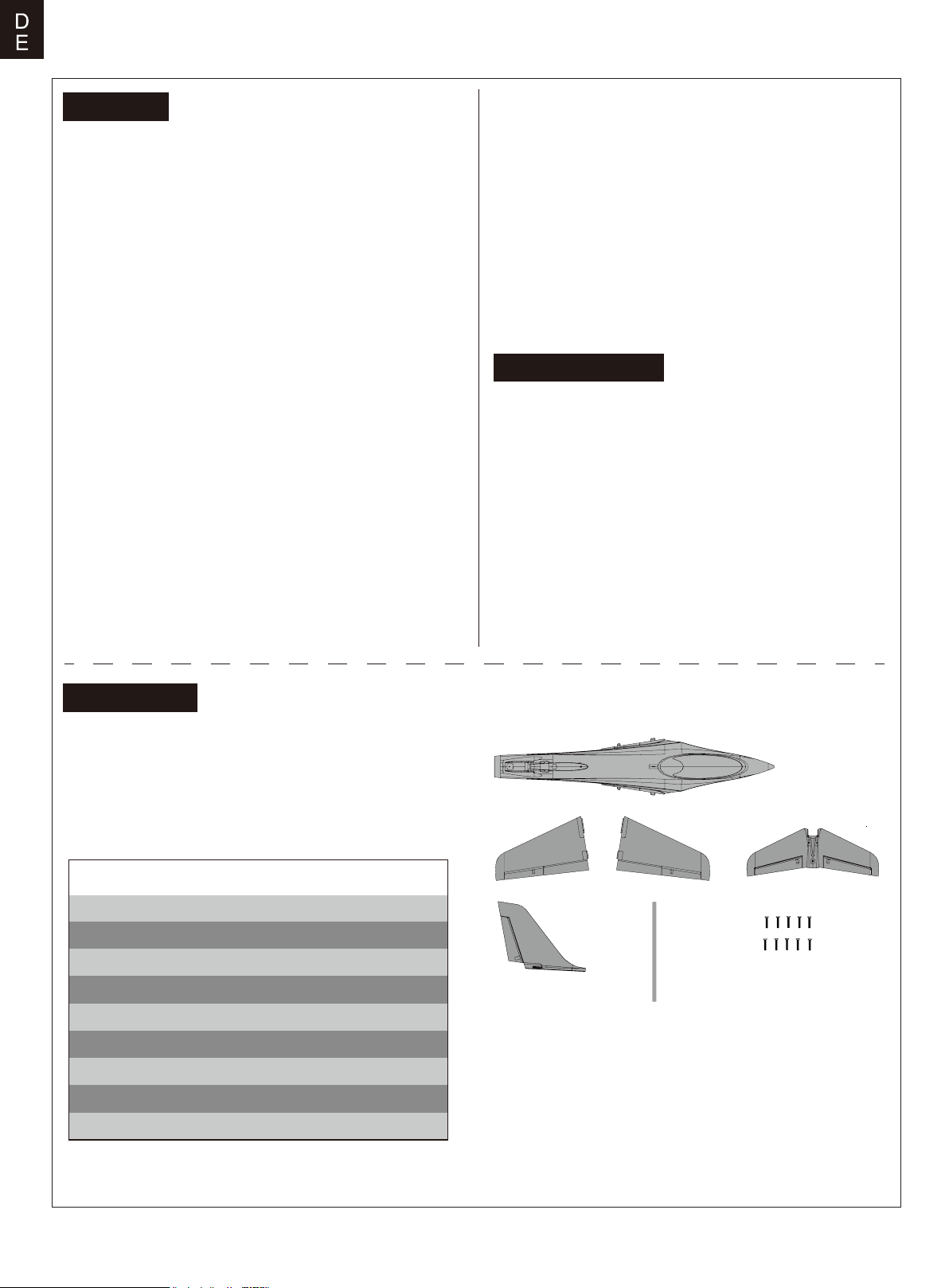

Lieferumfang

Bitte überprüfen Sie vor der Endmontage ob alle Teile des Modells enthalten sind. Das folgende Bild zeigt den Inhalt des Kits. Sollten Teile fehlen notieren Sie sich bitte den Namen und die Teilenummer (siehe Ersatzteilliste am Ende dieser Bauanleitung) und kontaktieren Sie Ihren lokalen Händler oder senden Sie uns eine E-Mail an [email protected].

Technische Daten

Spannweite: 1060 mm(41.7in)

Gesamtlänge: 1170 mm(46.1in)

Fluggewicht: ~ 2500 g

Motor: 3665-KV2000

Flächenbelastung: 113.6g/dm²(0.26oz/in²)

Flächeninhalt: 22dm²(341sq.in)

Regler: 100A

Servo: 8x 13g Servo

Empfohlener Akku: 22.2V 4000mAh 35C

A: Rumpf B: Flächen Set C: Höhenleitwerk

D: Seitenleitwerk E: Flächenrohr F: Schrauben Set

Page 13

Montage des Modells

Montage der Tragflächen

1. Stecken Sie das Steckungsrohr in den Rumpf und schieben Sie die beiden Flächenhälften vorsichtig auf.

Hinweis: Achten Sie dabei auf die Passgenauigkeit der Steckverbindungen.

D E

2. Sichern Sie beide Flächen mit den 4 beiliegenden Schrauben.

Montage des Höhenleitwerks

1. Verbinden Sie die Stecker der Höhenruder-Servos mit den Steckern im Rumpf.

2. Schieben Sie das Höhenleitwerk auf den Rumpf. Stellen Sie sicher dass die Ruderhörner dabei nach unten zeigen.

HKM3.0*16

Page 14

D E

Montage des Modells

3.Sichern Sie das Höhenleitwerk mit den 3 entsprechenden Schrauben.

HKM3.0*16

Montage des Seitenleitwerks

1. Schließen Sie den Servo-Kabelstecker am Kabel im Rumpf an.

2. Stecken Sie das Leitwerk in den Schlitz am Rumpf.

HKM3.0*16

3. Befestigen Sie das Leitwerk mit den 3 mitgelieferten Schrauben.

Page 15

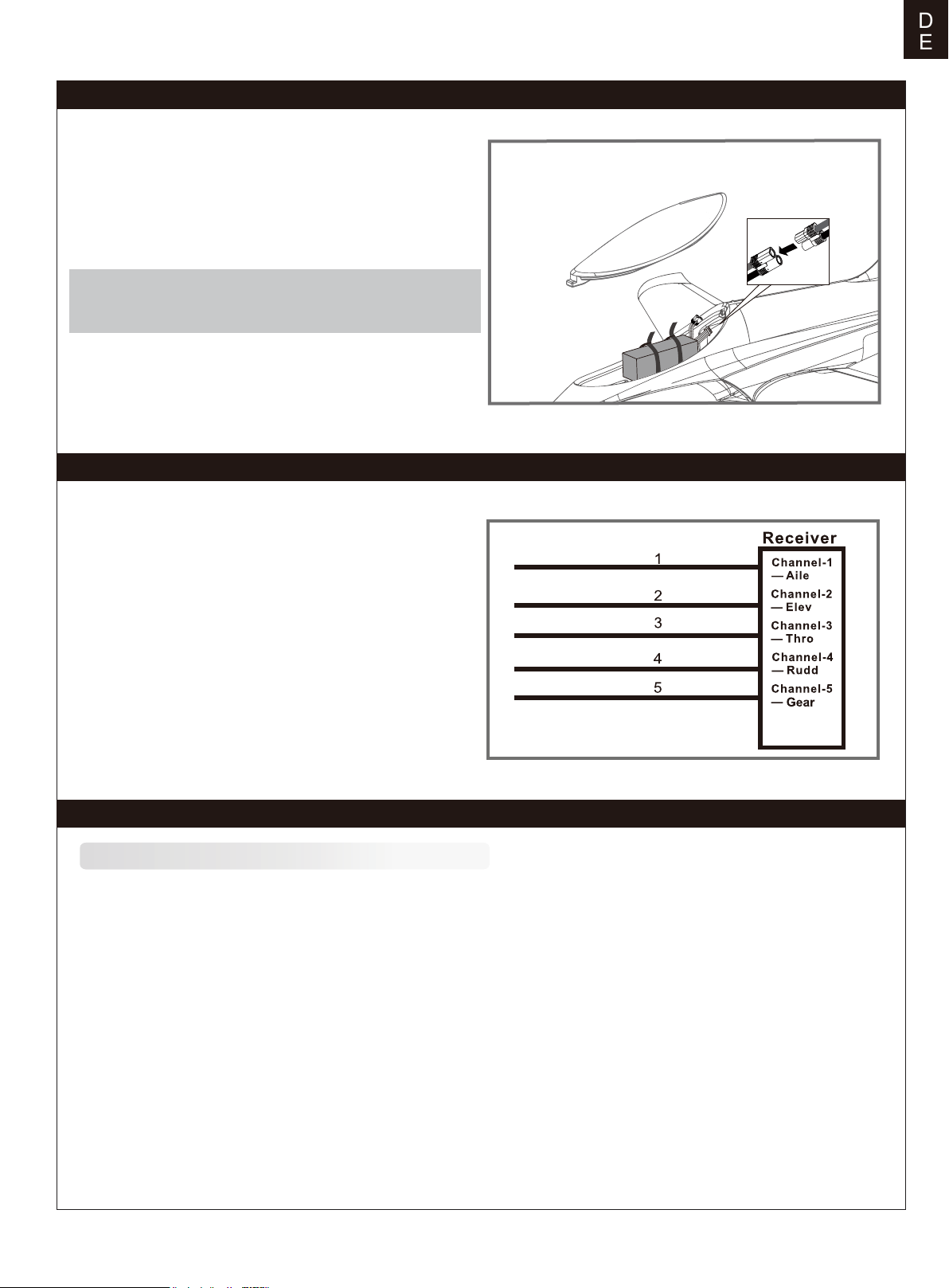

Einsetzen des Akkus

1. Nehmen Sie die Haube ab.

2. Befestigen Sie den Akku mit dem Klettband

3. Schieben Sie den geladenen Akku mit den Kabeln nach hinten in bis ganz nach vorne im Akkufach.

Hinweis: Der Schwerpunkt des Modells kann durch verschieben des Akkus verändert werden. Der korrekte Schwerpunkt hat Auswirkungen auf die Flugperformance.

Anschluss an den Empfänger

D E

Querruder

Höhenruder

Verbinden Sie die Servokabel entsprechend der Tabelle mit Ihrem Empfänger.

Gas

Seitenruder

Fahrwerk

Freier Kanal

Flugvorbereitungen

Wichtige Informationen zum Regler

Der eingebaute Regler ist mit einer Sicherheitsschaltung versehen. Sollte der Akku angeschlossen sein und der Gashebel nicht auf niedrig / Motor aus stehen, wird der Motor nicht starten. Wird der Gashebel ganz nach unten bewegt erzeugt der Regler eine Tonserie. Töne in der gleichen Höhe geben die Anzahl der Zellen an die der Regler gezählt hat. Diese ist gleich mit der Zellenanzahl des Akkus. Der Regler ist jetzt scharf geschaltet und startet den Motor wenn der Gashebel bewegt wird. Motor und Regler sind bereits verkabelt und auch die Drehrichtung des Motors sollte korrekt sein. Sollte der Motor in die

2. falsche Richtung drehen, tauschen Sie zwei der drei Motoranschlusskabel um die Richtung wieder zu ändern. Der Regler ist mit einer optionalen Bremse ausgestattet. Wir empfehlen das Modell mit der deaktivierten Bremse zu fliegen.

3. Es ist möglich die Bremse versehentlich zu aktivieren wenn der Akku mit dem Regler verbunden wird und der Gashebel auf Vollgas steht. Um die Bremse wieder auszuschalten gehen Sie mit dem Gashebel wieder auf Vollgas und verbinden den Akku. Vom Motor ertönt ein Piepton. Bewegen Sie den Gashebel auf Leerlauf oder Motor aus. Der Motor ist dann betriebsbereit und die Bremse ausgeschaltet. Akkuauswahl und Einbau:

4. Wir empfehlen einen Lipo Akku mit 22.V 4000mAh 35C. Sollten Sie einen anderen Akku verwenden muß dieser mindestens

die gleichen Spezifikationen in Leistung und Abmessung aufweisen.damit der Schwerpunkt nicht wesentlich geändert wird.

Page 16

D E

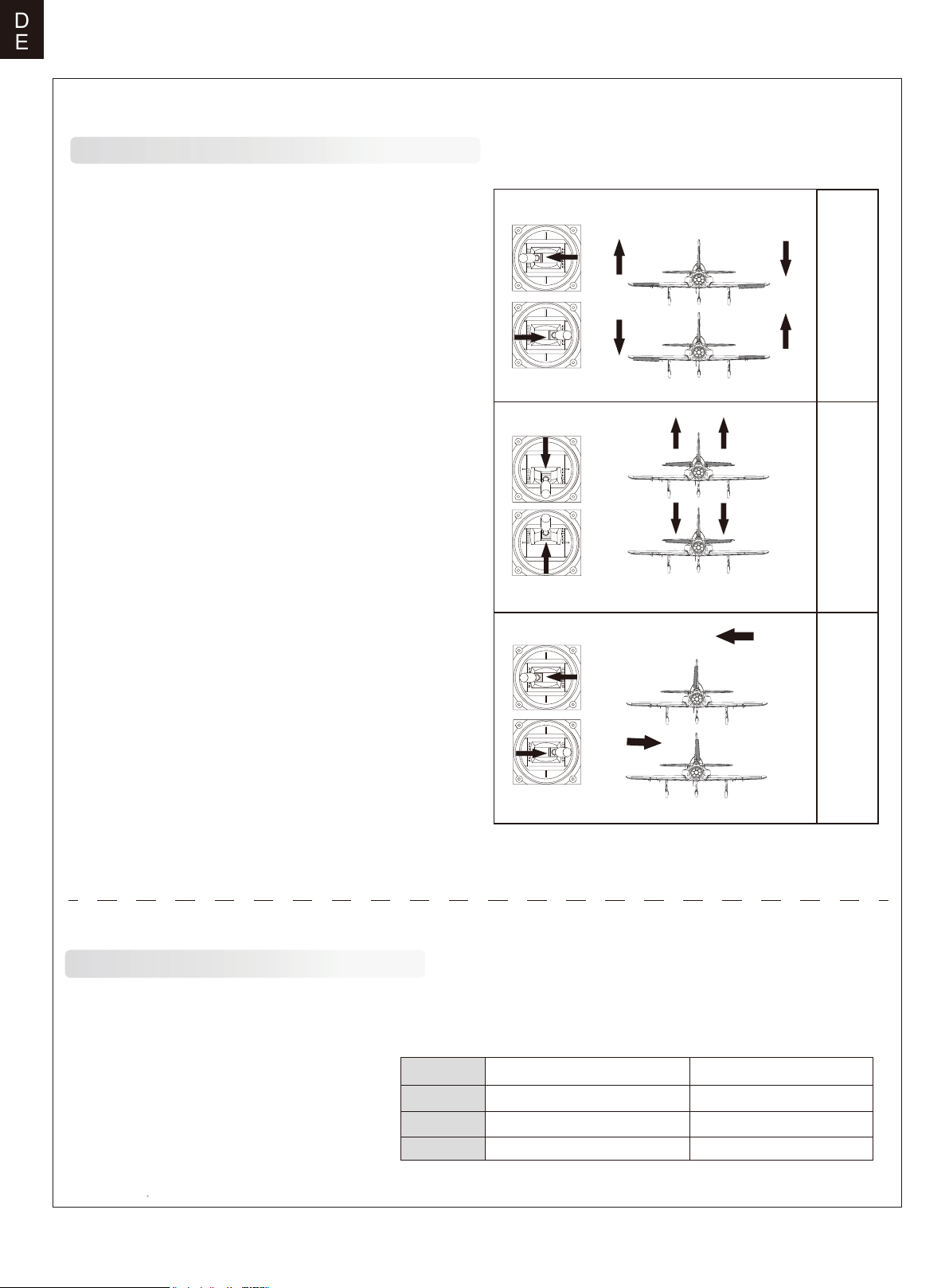

Testen der Steuerfunktionen

Bevor Sie mit diesem Schritt beginnen, binden Sie bitte der Anleitung ihres Senders entsprechend den Empfänger mit dem Sender. ACHTUNG: Um mögliche Verletzungen zu vermeiden darf der Propeller bei dem Testen der Ruder NICHT auf der Welle montiert sein. Armieren Sie den Regler NICHT und schalten auch nicht den Sender ein bevor es in der Anleitung des Senders vorgeben wird. TIPP: Stellen Sie sicher, dass alle Steuerhebel auf dem Sender auf der neutralen Position sind und der Gashebel auf Motor aus. Stellen Sie sicher, dass beide Querruder den gleichen Weg im Verhältnis zum Steuerknüppelausschlag ausschlagen. Bewegen Sie die Steuerhebel des Sender um sicher zu stellen, dass sich die Ruder korrekt bewegen. Sehen Sie dazu die Abbildungen unten. Sollten die Ruder in die falsche Richtung arbeiten reversieren Sie die Funktion. Lesen Sie dazu bitte in der Anleitung des Sender nach.

Rollen links

Querruder

Rollen rechts

Steigen

Höhenruder

Sinken

Gieren links

Ruderausschläge

Die empfohlenen Ruderausschlag-Einstellungen sind (Dual Rate):

Tipp: Fliegen Sie das Modell beim ersten Flug mit "normalen Ausschlägen". Wenn Sie zum ersten Mal "maximale Ausschläge" verwenden, sollten Sie bei niedrigen bis mittleren Geschwindigkeiten fliegen.

Höhenruder

Querruder

Seitenruder

Gieren rechts

maximale Ausschlägenormale Ausschläge

17mm oben / unten 12mm oben / unten 15mm oben / unten 30mm links / rechts

10mm oben / unten 20mm links / rechts

Seitenruder

Page 17

Montage der Gabelköpfe

1. Ziehen Sie den Ring vom Gabelkopf zum Gestänge.

2. Spreizen Sie den Gabelkopf vorsichtig und führen Sie den Gabelkopfstift in das gewünschte Loch im Ruderhorn ein.

3. Befestigen Sie den Ring um den Gabelkopf am Ruderhorn zu halten.

Ruderhorn- und Servoarm-Einstellungen

Die Tabelle zeigt die Werkseinstellungen für die Ruderhörner und Servoarme. Fliegen Sie das Flugzeug mit den Werkseinstellungen, bevor Sie Änderungen vornehmen.Nach dem Flug können Sie die Einstellungen nach Ihren Wünschen anpassen.

Ruderhorn Servoarm

Höhen-

ruder

Seiten-

ruder

Mehr Ruderausschlag

Weniger Ruderausschlag

Einstellen des Schwerpunkts

Setzen Sie zum Ausbalancieren des Schwerpunktes den Antriebsakku ein. Richten Sie den Akku so aus, dass das Modell gerade oder mit der Nase leicht nach unten zeigt. Nach den ersten Flügen können Sie dann den Schwerpunkt nach ihren persönliche Vorlieben einrichten.

1. Der empfohlene Schwerpunkt für das Modell befindet sich mit eingesetztem Akku 100-105mm von der Tragflächenvorderkante nach hinten gemessen. Markieren Sie den Schwerpunkt auf der Tragflächenoberseite.

2. Balancieren Sie das Modell auf einer Schwerpunktwaage aus. Bitte beachten Sie dass das Modell dabei flugfertig ausgerüstet sein muss.

Quer-

ruder

100-105mm

Page 18

D E

Vor dem Erstflug

Finden Sie einen geeigneten Flugplatz

Finden Sie einen Flugplatz frei von Gebäuden, Bäumen, Stromleitungen und anderen Hindernissen. Bis Sie wissen, wie viel Fläche Sie zum fliegen brauchen, wählen Sie einen Platz der mindestens die Größe von 2 bis 3 Fussballfeldern hat. Wählen Sie am besten einen RC Flugplatz eines Modellflugvereins. Fliegen Sie dabei niemals in der Nähe von Menschen - besonders von Kindern, die unvorhersehbar handeln könnten.

Führen Sie einen Reichweitentest für Ihr Modell durch

Als Vorsichtsmaßnahme sollte vor jedem Flug ein Reichweitentest durchgeführt werden, um Probleme zu erkennen, die zu einem Verlust der Kontrolle führen könnten (z.B. schwache Batterien, defekte oder beschädigte Fernsteuerungskomponenten, Funkstörungen). Dies erfordert einen Kollegen oder Assistenten.

Schalten Sie zuerst den Sender ein und schließen Sie einen vollgeladenen Akku im Modell an. Achten Sie darauf dass sich der Gasknüppel in Neutralstellung befindet. Andernfalls könnten Propeller oder Lüfter Schäden oder Verletzungen verursachen.

Fluggrundlagen

Starten

Beschleunigen Sie das Modell vorsichtig und steuern Sie es langsam um es gerade zu halten. Erhöhen Sie die Beschleunigung und halten Sie eine gleichmäßige Geschwindigkeit um das Modell in einem schönen Anstellwinkel in die Luft steigen zu lassen.

Fliegen

Wählen Sie immer einen weiten und offenen Platz um das Modell zu fliegen. Besuchen Sie einen RC Flugplatz eines Modellflugvereins. Fliegen Sie auf keinen Fall an Orten, an denen der Betrieb eines ferngesteuerten Flugzeugs nicht zulässig ist (Flughäfen, Naturschutzgebiete, Siedlungen, ...). Nach dem Start bringen Sie Ihr Modell auf eine sichere Flughöhe, bevor Sie Flugmanöver wie Rollen,Loopings oder ähnliches ausprobieren.

Landen

Hinweis: Lesen Sie zum Reichweitentest auch die Bedienungsanleitung Ihrer Fernsteuerung.

Überwachen Sie Ihre Flugzeit

Überwachen oder Begrenzen Sie Ihre Flugzeit mit einem Timer (z.B. auf einer Armbanduhr, einem Smartphone oder auf Ihrem Sender, falls verfügbar). Wenn der Akku während des Fluges fast leer ist bemerken Sie normalerweise einen Leistungsabfall, bevor der Regler die Motorleistung unterbricht. Wenn das Modell langsamer wird sollten Sie also landen. Stellen Sie Ihren Timer auf 4 Minuten ein um einen unerwartete Leistungsabfall zu vermeiden. Wenn der Alarm des Timers ertönt sollten Sie landen.

Landen Sie das Modell, sobald Sie eine Leistungsreduzierung bemerken oder Ihr eingestellter Timer ertönt.Stellen Sie Ihren Timer so ein, dass Ihnen genug Flugzeit bleibt, um mehrere Landeanflüge zu haben.Ist das Modell mit einem Fahrwerk ausgestattet können Sie auf harten Pisten landen. Richten Sie das Modell direkt gegen den Wind aus und setzen Sie mit 1/4 bis 1/3 Gas zur Landung an. Bevor das Modell aufsetzt sollte der Gasknüppel in der 0-Stellung stehen um Schäden am Propeller oder anderen Komponenten zu vermeiden.

Instandhaltung

Reparaturen am Schaummodell sollten mit schaumsicheren Klebstoffen wie Heißkleber, Sekundenkleber speziell für Schaumstoff oder 5.min Epoxy erfolgen. Wenn Teile nicht reparierbar sind finden Sie am Ende dieser Anleitung die Ersatzteilliste mit allen Bestellnummern. Überprüfen Sie vor und nach jedem Flug ob alle Schrauben am Modell festgezogen sind. Achten Sie insbesondere darauf, dass Spinner und Luftschraube vor jedem Flug fest sitzen und frei drehen.

Page 19

Problemlösungen

Problem Mögliche Ursache Lösung

Modell nimmt kein Gas an, andere Steuerungsbefehle funktionieren aber

Ungewöhnliche Propellergeräusche oder Vibrationen

Zu kurze Flugdauer oder Antrieb ist nicht kraftvoll genug

Ruder bewegen sich nicht oder reagieren nur langsam auf Steuerbefehle

Ruder schlagen in die falsche Richtung aus

- Motor verliert Leistung

-Regler reagiert nicht

-Gaskanal ist umgekehrt

-Spinner, Propeller,Motor oder Motorhalterung defekt

-Spinner oder Propeller lose

-Propeller falsch herum montiert

- Flugakku ist zu leer

- Propeller falsch herum montiert

- Flugakku defekt

- Ruder, Ruderhörner, Anlenkung oder Servo beschädigt

- Kabel beschädigt oder Servosstecker lose

Kanäle auf dem Sender sind umgekehrt

- Motor oder Akku defekt

- Stromzufuhr unterbrochen

-Gasknüppel ist nicht ganz unten oder Trimmung zu hoch

-Gaskanal am Sender umkehren

-Defekte Teile austauschen

-Lose Teile befestigen

-Propeller richtig montieren

- Vollständiges Aufladen des Flugakkus

- Flugakku ersetzen

- Austauschen oder Reparieren der defekten Teile

- Kabel und Stecker überprüfen

Testen der Servowegeinstellungen und Konfiguration der Kanäle am Sender

- Akku, Empfänger, Regler, Motor und Verkabelung überprüfen (austauschen bei Defekt)

- Modell unverzüglich landen und überprüfen

LED am Empfänger blinkt langsam

Ersatzteilliste

FMSRP101-RED FMSRP102-RED FMSRP103-RED FMSRP104-RED FMSRP105-RED FMSRP106-RED FMSRP107 FMSRP108 FMSRP109 FMSRP110 FMSRP111 FMSRP112 FMSRP113 FMSRP114 FMSRP115

Empfänger hat keinen Strom

Rumpf Tragflächen Set Seitenleitwerk Höhenleitwerk Cockpit Vordere Fahrwerksklappe Räder Set Pipe Anlenkungsgestänge Schrauben Set Ruderhörner Vorderes Fahrwerk Hinteres Fahrwerk Vorderes Fahrwerkssystem Hinteres Fahrwerksystem

- Überprüfen der Verbindung zwischen Regler und Empfänger.

- Servos auf Defekt überprüfen.

- Überbrüfen ob der Empfänger korrekt mit dem Sender gebunden ist

FMSRP116-RED FMSRP117-RED FMSRP118-RED FMSRE030 FMSRE031 FMSCON012 FMS80MM12B-1 PRKV2000 PRESC014 PR13MGAP PR13MGAR

Dekorbogen Vordere Fahrwerkstüren LED SET EL Einziehfahrwerk EL Einziehfahrwerk Multi-Connector System 12-Blatt Impeller V2 3665-KV2000 Motor 100A Regler (V2) Predator 13g analog Servo MG (Positive) Predator 13g analog Servo MG (Reverse)

Besuchen Sie unsere Webseite um Fotos der Ersatzteile zu sehen: www.d-power-modellbau.com

Page 20

F R

ATTENTION

ATTENTION : Lisez intégralement ce manuel d’utilisation pour vous familiariser avec les caractéristiques de ce produit avant de l’utiliser. Ne pas utiliser correctement ce produit peut entraîner des dommages au produit, aux biens matériels et causer des blessures graves.

Il s’agit d’un produit de loisir technique, sophistiqué, et non d’un jouet. Il doit être utilisé avec précaution et bon sens, et requiert quelques connaissances de base en mécanique. Ne pas utiliser ce produit en sécurité et de manière responsable peut entraîner des blessures ou des dégâts au produit et envers des tiers. Ce produit n’est pas prévu pour une utilisation par des enfants sans la surveillance directe par un adulte.

Ce manuel contient des instructions concernant la sécurité, l’utilisation et l’entretien. Il est essentiel de lire et de suivre toutes les instructions et de respecter les avertissements de ce manuel avant de monter, de régler ou d’utiliser le produit, de façon à l’exploiter correctement et éviter les dégâts ou blessures graves.

Consignes de sécurité et avertissements

En tant qu’utilisateur de ce produit, vous êtes seul responsable de son utilisation, de manière à ne pas vous mettre en danger, et à ne pas mettre les autres en danger, et à ne pas endommager ce produit ou causer de dégâts à des tiers. Ce modèle est piloté par un signal radio qui peut être soumis à des interférences provenant de sources variées que vous ne contrôlez pas. Ces interférences peuvent causer une perte momentanée de contrôle, aussi est-il prudent de toujours garder une distance de sécurité dans toutes les

directions, autour de votre modèle, cette marge vous aidant à éviter les collisions ou les blessures

Âge recommandé : Ce produit ne doit pas être utilisé par des enfants de moins de 14 ans. Ce n’est pas un jouet.

• N’utilisez jamais votre modèle avec des piles faibles dans l’émetteur.

• Utilisez toujours votre modèle dans un espace vaste, sans véhicules, sans circulation et sans personnes.

• N’utilisez pas le modèle dans les rues, où vous pourriez occasionner des blessures ou des dégâts.

• N‘utilisez jamais le modèle pour quelque raison que ce soit dans la rue ou dans des zones peuplées.

• Suivez soigneusement les instructions et les conseils de ce manuel et ceux des équipements optionnels (chargeurs, accus rechargeables, etc.).

• Tenez tous les produits chimiques, les petites pièces et tout composant électrique hors de portée des enfants.

• L‘humidité peut causer des dégâts à l'électronique. Evitez d‘exposer à l‘eau les équipements non conçus spécialement à cet effet et spécialement protégés.

• Ne léchez pas, et ne placez aucune partie du modèle dans votre bouche, car cela peut entraîner des blessures graves et même la mort.

Avertissement concernant les accus Lithium Polymère (LiPo)

Attention : Suivez toujours les instructions du fabricant pour utiliser les accus et vous en débarrasser. Un mauvais usage d'accus LiPo peut entraîner un incendie, des dégâts matériels ou des blessures graves. En manipulant, chargeant ou utilisant des accus LiPo, vous assumez tous les risques associés aux accus au Lithium. Si à n’importe quel moment, l’accu commence à gonfler, arrêtez immédiatement de l’utiliser ! Charger ou décharger un accu gonflé peut entraîner un incendie. Stockez toujours les accus à température ambiante dans un espace sec pour augmenter la durée de vie de l’accu.Transportez ou stockez toujours les accus dans une plage de températures de 5 à 48 °C. Ne stockez pas les accusou le modèle dans une voiture ou directement à la chaleur du soleil. Un accu stocké dans une voiture chaude peutêtre endommagé et éventuellement prendre feu. N’utilisez jamais un chargeur pour accus NiMh. Ne pas charger avec un chargeur compatible LiPo peut entraîner un incendie, entraînant des blessures et des dégâts matériels. Ne déchargez jamais les éléments LiPo à moins de 3 V par élément. Ne laissez jamais une charge se faire sans surveillance. Ne chargez jamais un accu endommagé. Vous devez charger les accus LiPo uniquement avec un chargeur spécial LiPo. Lisez bien les instructions de votre chargeur avant usage. Quand vous chargez l’accu, vérifiez que l’accu est sur une surface ininflammable. Il est également conseillé de placer les accus LiPo dans un sac résistant au feu que vous trouverez facilement dans les magasins de modélisme ou sur les boutiques en ligne.

Page 21

Introduction

Futura 80mm V3, FMS fait encore mieux !

Le Futura de FMS est un jet de sport développé conjointement et sous licence avec Tomahawk-Aviation. Conçu par une équipe d’ingénieurs germano-chinoise, le Futura représente le summum de ce que peut être un jet en mousse. Tout en conservant les spécificités de la première version comme les trains d’atterrissage en métal usiné CNC à roues tirées pour l’utilisation sur terrains difficiles, une cellule robuste avec des longerons d’ailes à haute résistance, un logement pour l’électronique surdimensionné et plus encore, et de la version 2 des équipements comme les servos digitaux à pignons métal de 13 grammes pour plus de couple et de précision, des connecteurs durables et fiables améliorés type “plug”, le Futura 80mm V3 de FMS est encore amélioré avec l’ajout de feux de navigation clignotants aux extrémités des ailes et d’un phare de taxiage sous le fuselage, ainsi que par un décor rouge et gris attractif et reconnaissable. Une nouvelle motorisation équipe le Futura V3 avec un contrôleur à la pointe de la technique Hobbywing 100 A couplé à un moteur brushless plus puissant 3665-Kv2000 entraînant une turbine de 80 mm à 12 pales. L’ensemble délivre une puissance à couper le souffle en toute confiance. Venez chercher le Futura V3 et découvrez par vous-même la gamme de jets à turbines électriques FMS en pleine croissance.

Spécificités

•Motorisation : Contrôleur Hobbywing 100A, Moteur 3665-KV2000, turbine à 12 pales de 80 mm.

•Train tout métal usiné CNC. Noix d’entraînement de 10 mm de diamètre, suspension à roues tirées, haute précision, super-ro-

buste.

•Tous les servos sont des digitaux tout métal de 13 g, plus précis

et avec plus de couple.

•Grandes roues adaptées aux terrains difficiles.

•Compartiment électronique surdimensionné, pour faciliter l’entretien et recevoir des batteries de forte capacité.

•Assemblage sans colle. L’avion se monte avec seulement 10 vis.

•Respecte l’environnement. Peinture à base aqueuse.

•Le verrou à tirette évite de perdre la verrière en vol.

•Connecteurs améliorés pour plus de fiabilité et une meilleure durabilité.

•Ajout de feux de navigation clignotants sur les ailes et d’un phare de taxiage sous le fuselage pour le réalisme et le fun en vol.

•Décor rouge et gris attractif et reconnaissable.

Table des matières

Introduction Contenu du kit Montage du modèle Mise en place de l'accu Diagramme de connexion Préparation du modèle au vol Montage des chapes Réglage des guignols et des palonniers de servos Centrage (C.G.) Avant de faire voler le modèle Pilotage du modèle Dépannage Liste de pièces de rechange

···························································

·······················································21

··············································· 22

············································24

···························

·········

······························

·······································

· ·········26

···············································26

········

····································27

·······································

······················································

········ 28

· ·····

·································28

···········27

········24

·······24

··········26

Contenu du kit

Avant le montage, merci de contrôler le contenu du kit. Le schéma ci-dessous détaille le contenu du kit et la numérotation. Si quelque élément est manquant ou défectueux, identifiez le nom ou le numéro de la pièce(reportez-vous à la liste des pièces de rechange page 18 de ce manuel), puis contactez votre magasin local ou contactez-nous :

[email protected]

Caractéristiques

Envergure : 1060 mm (41.7")

Longueur hors tout : 1170 mm (46.1")

Poids en ordre de vol : Environ 2500 g

Format du moteur : Brushless 3665-KV2000

Charge alaire : 113.6g/dm²(0.26oz/in²)

Surface alaire : 22dm²(341sq.in)

Contrôleur brushless : 100A

Servos : 8 servos 13 grammes

Batterie recommandée: LiPo 6S 22.2V 4000mAh recommandée 35C

A : Fuselage B : Ailes C : Stabilisateur horizontal

D : Dérive E : Clé d'aile (Tube) F : Vis (10 x HKM3.0*16)

Page 22

F R

Montage du modèle

Montage des ailes

1. Glissez le tube de clé d'aile dans le fuselage, puis montez les deux ailes sur le tube et dans les ouvertures du fuselage.

Note : les connecteurs de chaque côté doivent être enfichés fermement et avec précision.

2. Fixez les deux ailes sur le fuselage à l'aide des quatre vis fournies.

Montage du stabilisateur horizontal

1. Connectez les servos de profondeur sur les rallonges dans le fuselage.

2. Glissez le stabilisateur horizontal sur l'arrière du fuselage. Vérifiez que les guignols sont bien tournés vers le bas comme montré.

HKM3.0*16

Page 23

Montage du modèle

3. Fixez le stabilisateur horizontal en position à l'aide des trois vis fournies.

F R

HKM3.0*16

Montage de la dérive

1. Connectez le servo de direction sur la rallonge dans le fuselage.

2. Glissez la dérive dans la fente du fuselage.

HKM3.0*16

3. Fixez la dérive en place avec les trois vis fournies.

Page 24

F R

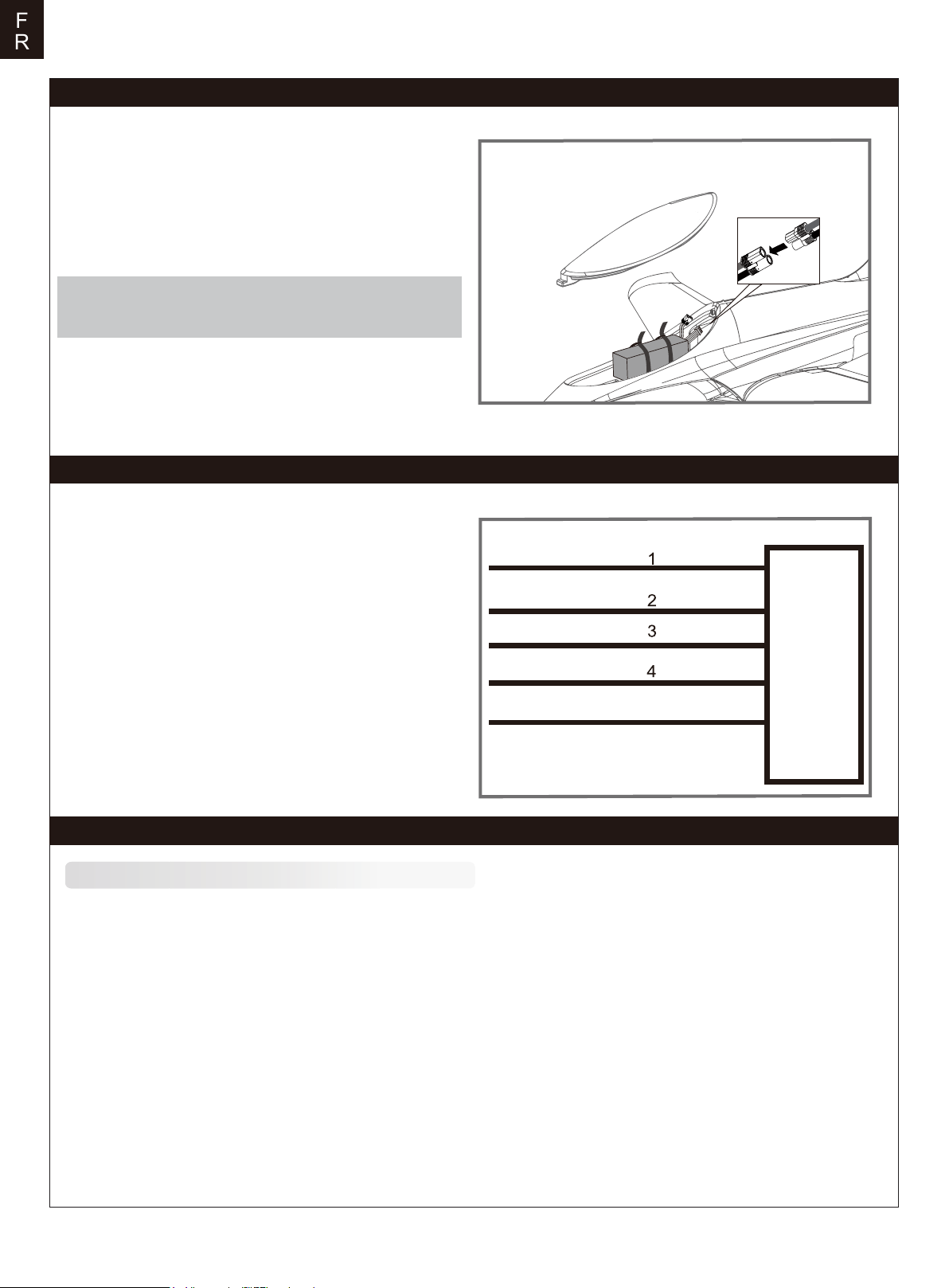

Mise en place de l'accu

1. Enlevez la trappe d'accès à la batterie.

2. Tirez la face "douce" du velcro adhésif situé dans le fuselage. Collez cette face à votre pack d'accus.

3. Placez un pack d'accus dans le fuselage et attachez-le avec les sangles d'accu pré-installées

Note : Le centre de gravité peut être ajusté en déplaçant la batterie d'avant en arrière. Il est capital d'avoir un centrage correct afin d'obtenir de bonnes qualités de vol.

Diagramme de câblage du récepteur

Récepteur

Les fils venant de la platine de connexion doivent être connectés sur votre récepteur dans l'ordre montré. Rangez les fils dans la cavité à l'arrière du logement d'accus.

Ailerons

Profondeur

Gaz

Direction

Train

Voie auxiliaire

Voie 1 Ailerons

Voie 2 Profondeur

Voie 3 Gaz

Voie 4 Direction

Voie 5 Train

Voie 6 Aux

Préparation du modèle au vol

Informations importantes concernant le contrôleur brushless et le modèle

Le contrôleur brushless inclus dans votre modèle est équipé d'un démarrage sécurisé. Si l'accu de propulsion est branché au contrôleur alors que le manche de gaz n'est en position moteur coupé, le moteur ne démarrera pas tant que le manche n'aura pas été ramené en position moteur coupé. Une fois le manche de gaz en position moteur coupé, le moteur émet une série de "bips". Plusieurs "bips"avec la même tonalité indiquent que le contrôleur a détecté les éléments de l'accu. Le nombre de "bips" correspond au nombre d'éléments détectés. Le moteur est alors armé et démarrera dès que le manche de gaz sera bougé. Le moteur et le contrôleur sont pré-connectés et le sens de rotation du moteur doit être correct. Si pour une quelconque raison,

2. le moteur tourne dans le mauvais sens, inversez simplement deux des trois fils du moteur pour inverser le sens de rotation. Le moteur peut être freiné en option. Le contrôleur est livré avec le frein désactivé et nous vous conseillons de voler sans frein.

3. Toutefois, le frein peut se trouver activé si l'accu de propulsion est branché alors que le manche de gaz est sur "plein gaz". Pour désactiver le frein, mettez le manche de gaz sur "plein gaz" et branchez l'accu. Le moteur émet un "bip". Placez le manche de gaz en position "moteur coupé". Le moteur est prêt à tourner avec le frein désactivé.

Choix et installation de l'accu : Nous conseillons un accu LiPo 6S 22.2 V 4000 mAh 35C. Si vous utilisez un autre type d'accu, il doit être un 6S (22.2 V), avec au moins 4000mAh de capacité et au moins 35C de capacité de décharge. Votre accu doit avoir à peu près la même capacité, les mêmes dimensions et le même poids que l'accu LiPo 6S 22.2 V 4000 mAh 35C afin de rentrer dans le fuselage sans modifier le centrage de manière significative.

Page 25

Réglage de l'émetteur et du modèle

Avant de commencer, appairez votre récepteur à votre émetteur. Merci de vous reporter à la notice de votre ensemble radio pour effectuer cette opération correctement. ATTENTION : Pour éviter les blessures, NE MONTEZ PAS l'hélice sur l'axe du moteur pendant que vous contrôlez les gouvernes. N'armez pas le contrôleur et n'allumez pas l'émetteur tant que le manuel de l'émetteur ne vous le précise pas. CONSEILS : Assurez-vous que les manches de l'émetteur sont au neutre (Direction, profondeur et ailerons) et que les gaz sont sur "moteur coupé". Assurez-vous que chaque aileron se lève et se baisse de la même valeur. Ce modèle se comporte bien quand les débattements des ailerons vers la gauche et vers la droite sont identiques.

Incliner à gauche

Ailerons

Bougez les commandes de l'émetteur pour vous assurer que les gouvernes réagissent correctement.(Voir les schémas qui suivent).

Incliner à droite

Direction à gauche

Direction

Direction à droite

Monter

Descendre

Contrôle des débattements

Les débattements conseillés pour votre Futura V3 FMS sont les suivants (Réglages de doubles débattements)

CONSEILS : Pour le premier vol, pilotez le modèle avec les petits débattements. La première fois que vous utiliserez les grands débattements, veillez à voler à vitesse moyenne, c'est uniquement pour des figuresEXTRÊMES.

Profondeur

Ailerons

Direction

Grands débattements Petits débattements

17 mm haut/bas 12 mm haut/bas 15 mm haut/bas 30 mm gauche/droite

10 mm haut/bas 20 mm gauche/droite

Profondeu

Page 26

Montage des chapes

A et B. Sortez le tube verrou de chape vers la commande. C. Ouvrez la chape avec précaution, puis insérez le pion dans le trou désiré du guignol. D, E et F. Glissez le tube verrou sur la chape.

Réglage des guignols et des palonniers de servos

Le tableau montre les réglages d'usine des guignols et des palonniers de servos. Faites voler le modèle avec les réglages d'usine avant de faire des modifications. Après avoir volé, vous pouvez choisir de modifier les positions des commandes pour personnaliser la réponse des gouvernes. Reportez-vous au tableau ci-dessous.

Profond-

eur

Direction

Guignols Palonniers

Plus de débattement

Moins de débattement

Centrage (C.G.)

Quand vous réglez le centrage de votre modèle, ajustez la position de l'accu selon les besoins pour que le modèle soit à plat ou légèrement nez bas. C'est le bon point d'équilibrage pour votre modèle. Après les premiers vols, le centrage peut être ajusté en fonction de vos préférences.

1. Le centre de gravité conseillé pour votre modèle est entre 100 et 105 mm en arrière du bord d'attaque de l'aile (comme montré) quand le pack d'accus et installé. Tracez la position du centre de gravité sur le dessous de l'aile.

2. Pour équilibrer votre modèle, portez-le au niveau des marques faites sous les ailes,soit sur vos doigts, soit à l'aide d'un équilibreur disponible dans le commerce. C'est le bon point d'équilibre pour votre modèle.Assurez-vous que le modèle est monté et en ordre de vol avant de l'équilibrer.

Ailerons

100-105mm

Page 27

F R

Avant de faire voler le modèle

Trouvez un site de vol adapté

Trouvez un site de vol dégagé, à l'écart de bâtiments, d'arbres, de lignes électriques ou autres obstacles.Jusqu'à ce que vous sachiez exactement l'espace dont vous avez besoin et que vous maîtrisiez parfaitement votre avion, choisissez un site qui fasse au moins la surface de deux à trois terrains de football. Un site réservé à la pratique de l'aéromodélisme est encore mieux. Ne volez jamais à proximité de personnes, tout particulièrement d'enfants qui peuvent divaguer de façon imprévisible.

Faites un test de portée de votre ensemble radio

Par précaution, un test de portée doit être effectué avant le premier vol de chaque session de vol. Le test de portée est une bonne façon de détecter des problèmes qui peuvent entraîner une perte de contrôle, comme des piles faibles, des éléments de la radio défectueux, ou un brouillage radio. En général, il vous faut un assistant et vous devez le faire sur le site même où vous allez voler. Allumez d'abord votre émetteur, puis montez un accu complètement chargé dans le fuselage. Branchez l'accusur le contrôleur et placez la trappe. Pensez à ne pas heurter le manche de gaz, sans quoi, l'hélice se mettra à tourner, pouvant causer des dégâts ou des blessures.

NOTE : Reportez-vous aux instructions de votre ensemble radio pour connaître la procédure de test de portée.Si les commandes ne répondent pas correctement ou si quoi que ce soit semble anormal, ne faites pas voler le modèle avant d'avoir trouvé le problème et de l'avoir corrigé. Assurez-vous que les fils de servos sont correctement connectés sur le récepteur et que les piles ou accus de l'émetteur sont bien chargées.

Surveillez votre temps de vol

Pilotage du modèle

Décollage

En mettant progressivement les gaz, maintenez l'axe avec la direction, le modèle va accélérer rapidement.Quand le modèle a assez de vitesse pour voler, mettez-le en montée sur un angle raisonnable et constant. Ilva monter avec un bon angle d'attaque (AOA).

Vol

Choisissez toujours une zone vaste et dégagée pour faire voler votre avion. L'idéal est de voler sur le site d'un club d'aéromodélisme. Si ce n'est pas le cas, évitez toujours de voler à proximité de maisons, d'arbres, de lignes électriques et de bâtiments. Vous devez aussi éviter de voler sur des zones très peuplées, comme les parcs publics, les cours d'écoles, ou des terrains de sport. Consultez les lois et règlements locaux avant de choisir votre site de vol. Après le décollage, prenez de la hauteur. Montez pour tester tous les régimes de vol,y compris les hautes et basses vitesses. Après avoir pris en main votre Super Hornet, vous pourrez faire des passages bas et rapides, du vol sur le dos, des loopings et des tonneaux…

Atterrissage

Dès que le moteur de votre modèle donne des à-coups (LVC) ou que vous sentez une diminution de puissance,posez-vous. Si vous avez un émetteur avec un chronomètre, réglez-le pour avoir la possibilité de faire plusieurs approches. Le train tricycle du modèle permet de se poser sur des pistes en dur. Alignez le modèle face au vent et laissez-le descendre vers le sol. Gardez 1/4 à 1/3 de puissance pour avoir assez d'énergie pour faire un bel arrondi. Avant que le modèle ne touche le sol, réduisez complètement le moteur pour éviter d'endommager l'hélice ou d'autres éléments. La clé d'un atterrissage réussi réside dans le dosage des gaz et de la profondeur dans l'approche finale et durant l'arrondi pour que le modèle touche le sol en douceur sur son train principal en premier. Après quelques vols, vous verrez que le modèle peut être posé sur le train principal en tenant le train avant levé jusqu'à ce que la vitesse ait diminué et que le nez se pose.

Surveillez et limitez votre temps de vol avec un chronomètre (une montre-chrono, ou un chrono sur votre émetteur s'il en est équipé). Quand les accus faiblissent, vous constatez en général une baisse de puissance avant que le contrôleur ne coupe le moteur. Donc, dès que l'avion perd de la vitesse, vous devez atterrir. Souvent (mais pas toujours), vous pouvez remettre le moteur en marche brièvement quand le contrôleur après que le contrôleur ait coupé le moteur, en gardant le manche de gaz tout en bas quelques secondes.Pour éviter un atterrissage en plané dès votre premier vol, nous vous conseillons de tabler sur une valeur prudente de 4 minutes. Quand les 4 minutes sont atteintes, posez-vous sans attendre.

Entretien

Les réparations de la mousse doivent se faire avec des colles adaptées aux mousses expansées comme la colle thermo-fusible, la cyano spéciale mousse, et l'époxy 5 minutes. Si les pièces ne sont pas réparables,consultez la liste des pièces de rechange pour commander à l'aide des références.Vérifiez toujours que toutes les vis du modèle sont bien serrées. Faites spécialement attention à la fixation du cône avant chaque vol.

Page 28

Dépannage

Problème Cause possible Solution

Le moteur de l'avion ne répond pas, mais les autres commandes répondent.

Bruit excessif de l'hélice ou vibrations excessives.

Temps de vol réduit ou modèle sous motorisé.

Les gouvernes ne bougent pas, ou réagissent lentement aux ordres

Gouvernes inversées - Voies inversées sur l'émetteur

- Le moteur perd de la puissance.

- Le moteur donne des à-coups puis perd de la puissance.

La LED du récepteur clignote lentement.

- Le contrôleur n'est pas armé.

- La voie des gaz est inversée.

- Cône, hélice, moteur ou support moteur endommagé.

- Hélice ou éléments du cône desserrés

- Hélice montée à l'envers

- Accu mal chargé

- Hélice montée à l'envers

- Accu endommagé

- Gouverne, guignol, tringlerie ou servo endommagé.

- Fils endommagés ou connecteurs trop lâches.

- Moteur ou accu endommagé.

- Perte de puissance du modèle.

- Le contrôleur passe en mode de coupure de sécurité en raison d'une tension trop faible.

Perte de puissance du récepteur

- Abaissez le manche de gaz et son trim tout en bas.

- Inversez la voie des gaz sur l'émetteur.

- Cône, hélice, moteur ou support moteur endommagé.

- Hélice ou éléments du cône desserrés

- Hélice montée à l'envers

- Rechargez complètement l'accu.

- Remontez l'hélice dans le bon sens.

- Remplacez l'accu et suivez les instructions de l'accu.

- Remplacez ou réparez les éléments endommagés ou réglez les commandes.

- Vérifiez les connexions

- Vérifiez les sens de débattement et réglez les sens depuis l'émetteur.

- Vérifiez vos accus, l'émetteur,le récepteur, le contrôleur et les câblages. Remplacez si nécessaire.

- Posez l'avion immédiatement et rechargez l'accu.

- Vérifiez les connexions entre le récepteur et le contrôleur.

- Vérifiez l'état des servos.

- Contrôlez les tringleries, pour vérifier si elles ne forcent pas.

Liste de pièces derechange

FMSRP101-RED FMSRP102-RED FMSRP103-RED FMSRP104-RED FMSRP105-RED FMSRP106-RED FMSRP107 FMSRP108 FMSRP109 FMSRP110 FMSRP111 FMSRP112 FMSRP113

Saisissez le mot "ESC" dans la case de recherche pour obtenir le manuel d'utilisation du contrôleur.

Fuselage Jeu d'ailes Dérive Stabilisateur horizontal Cabine Trappe de train avant Jeu de roues Clé d'aile (tube) Jeu de tringles de commandes Je de vis Guignols Ensemble train avant Ensemble train principal

Visitez notre site internet pour voir les photos de ces produits : www.fmsmodel.com

FMSRP114 FMSRP115 FMSRP116-RED FMSRP117-RED FMSRP118-RED FMSRE030 FMSRE031 FMSCON012 FMS80MM12B-1 PRKV2000 PRESC014 PR13MGAP PR13MGAR

Système train avant Système train principal Planche de décals Trappe de train avant

Jeu de LEDs Mécanisme train rentrant Mécanisme train rentrant Système multi-connecteur Turbine à 12 pales V2 Moteur brushless 3665-KV2000 Contrôleur brsuhless 100A (V2) Servo analogique à pignons métal 13 g sens normal Servo analogique à pignons métal 13 g sens inversé

Page 29

警告

警告：在组装、调整及飞行前请务必认真阅读产品说明书以熟知产品的特性。请严格按照说明书提示进行飞机的

组装、调整及飞行。如操作不当会造成产品本身损坏及其它财产损失，甚至造成严重的人身伤害。

声明：模型不是玩具，具有一定的危险性，操作者需要具备一定的飞行经验，初学者请在专业人士指导下操作。

禁止十四岁以下儿童操作、飞行。

安全须知

本产品飞行由无线电遥控器控制，在飞行过程中可能会受到外

界强信号源干扰而导致失控，甚至坠机。因此，在飞行

过程中务必始终与飞机保持一定的安全距离，避免意外碰撞、

受伤。

⸺请勿在发射器电池低电量的情况下操纵模型飞机。

⸺请勿在公路、人群、高压线密集区、机场附近及其它法律法规明确禁止飞行的场合飞行。

⸺请勿在雷雨、大风、大雪或者其它恶劣气象环境下飞行。

⸺请严格遵照产品指导说明及安全警告操作本产品及其相关配置（例如充电器、电池等）。

⸺请勿将相关化工类产品、零部件、电子部件等置于儿童可触及的范围。

⸺请勿将电子件暴漏于潮湿的环境中，以免造成损坏。

⸺请勿将本品任意处置于口中，以免造成人身伤亡。

C N

锂聚合物电池使用安全须知

使用锂聚合物电池时，须严格遵守制造商说明、要求并了解相关风险，使用不当会导致锂聚合物电池起火，从而造

成严重的财产损失甚至人身伤害。

禁止使用变形、胀气的锂聚合物电池。

禁止使用过充、放电的锂聚合物电池，避免发生危险。长时间不使用须将锂聚合物电池放电至存储电压（3.8~3.85V

/ 节）。锂聚合物电池须储存在室内干燥区域（4.5~48.5℃），禁止将锂聚合物电池置于阳光下暴晒或车内，高温可

能会导致锂聚合物电池起火，造成财产损失和人身伤害。

请使用专用充电器对锂聚合物电池进行充放电，禁止使用其它如：镍氢电池充电器。充放电时，禁止将锂电池放置

于高温物体表面，建议使用锂电池防爆袋。不正确的充放电操作会对锂聚合物电池造成损伤，甚至会引起火灾，造

成财产损失和人身伤害。

禁止将锂聚合物电池单节电压放至低于 3V，禁止给已损坏的锂聚合物电池充电。

锂聚合物电池充放电须在有人看管的情况下进行，避免发生意外造成不必要的损失。

飞机电池充电警告：

请确保使用合格的电池充电器给锂电池充电。在使用充电器前，请认真阅读充电器说明书。充电过程中，请确保把

电池置于耐热的表面。建议把锂电池置于防火充电袋内充电，防火充电袋可在相关模型实体店或网上买到。

Page 30

产品特点

80mm Futura V3⸺FMS可以做得更好！

FMS Futura是一款由FMS团队和德国TomaHawk团队共同合作

开发的飞机。原设计来自于德国，融入FMS的设计理念，这款

Futura集合了中德两国设计师的精华设计思维。TomaHawk公司

官方授权，品质更有保证。

FMS 80mm涵道EPO泡沫机Futura再次证明了FMS一贯以来坚持

的“精于静，精于动”的产品标准以及在产品性能方面“更上一

层楼”的专业精神。Futura V3版本保持了前面版本的各项硬件优

势：高精度大扭力13g金属数码舵机、结构更可靠布线更整洁的

排插、性能稳定的好盈100A电调、铂金版80mm12叶涵道组、

CNC加工的金属减震跪字形起落架、能适应多种地面环境的大尺

寸轮胎、有效增加机体强度的加强片、大尺寸电池舱฀฀与此同

时，Futura V3版本在左右机翼增加了可交替闪的航行灯，在机身

底部增加了滑行灯，给飞行增加还原度和趣味度；重新设计了极

具质感和辨识度的涂装，经典的红灰配色使其不论在天空或在跑

道上都能第一时间攫取众人目光；此外，FMS精益求精，换用性

能更稳定、动力更强大的3665-KV2000电机，以更淋漓尽致地呈

现80mm级别涵道机的速度与激情。

80mm Futura V3⸺你可以永远相信FMS。

特征：

•动力系统：80mm12叶涵道，3665-KV2000电机，好盈100A电

调。

•全金属CNC加工起落架，直径10MM的蜗杆，“跪式”结构，自

带减震，无虚位，高强度，有效对抗暴力降落。

•整架飞机全部采用13g全金属数码舵机，操控性高，稳定性好。

•大尺寸前后轮胎，能够适应各种地面起降，例如水泥路，草地，

沙地等。

•大尺寸电池舱适合大尺寸大毫安电池安放。

•零胶水安装，玩家只需固锁十数颗螺丝即可爽飞。

•新型水性油漆，覆盖度强，色泽度好，不腐蚀产品。

•座舱采用最新卡扣结构设计，避免飞行中脱落现象。

•最新排插设计，有效解决旧排插接触不良等问题，且使布线

井井有条。

•机翼航灯和机身滑行灯，给飞行增加还原度和趣味度。

•极具质感和辨识度的红灰涂装。

产品特点

产品组成

机体安装

电池安装

接收机连接示意图

遥控器设置

夹头安装方式

舵角和舵机摇臂安装

重心调整

飞行前准备

故障检修指导

配件列表

·····························································30

········

··········

····

·························································30

·················································31

··········

········

········································ ········33

········

··········

········

·········· ··········

··········

······························

····

········

·········

················

···························

································

·································35

························

······························

··························36

···············································37

············································37

········33

·······34 ·········· ··········

············35

··········35

产品组成

在组装产品之前，请仔细检查以下配件，如有缺失或者损坏，

请及时联系当地店面或者邮件至厂家（support@fmsmodel.

com)，告知缺失或损坏的配件名称及编码（请在本说明书尾

页查看相应的配件编码）。请注意，不同配置，包装盒内部

物品不同。

产品参数

翼展: 1060 mm(41.7in)

机身长: 1170mm (46.1in)

飞行重量: ~ 2500g

电机: 3665-KV2000

翼载荷:113.6g/dm²（0.26oz/in²）

翼面积: 22dm²（341sq.in)

电调: 100A

舵机: 13gx8

电池: 22.2V 4000mAh 35C

A: 机身

B: 主翼

C: 平尾

D: 垂尾

E: 碳纤管

F: 螺丝(10-HKM3.0*16)

Page 31

机体安装

主翼安装

1.如图所示，把主翼对接管装入机身槽位，安装左右两侧机翼。

注意：确保插牢机翼和机身的对接插头。

C N

2.使用所附4颗螺丝固定机翼。

平尾安装

HKM3.0*16 Black

1.如图所示，连接平尾舵机至机身的舵机延长线。

2.安装平尾至机身尾部槽位，确保舵面朝下。

Page 32

C N

机体安装

HKM3.0*16

3.使用所附3颗螺丝固定平尾。

垂尾安装

1.如图所示，连接垂尾舵机至机身的舵机延长线。

2.安装垂尾至机身尾部槽位，确保舵面朝下。

HKM3.0*16

3.使用所附3颗螺丝固定垂尾。

Page 33

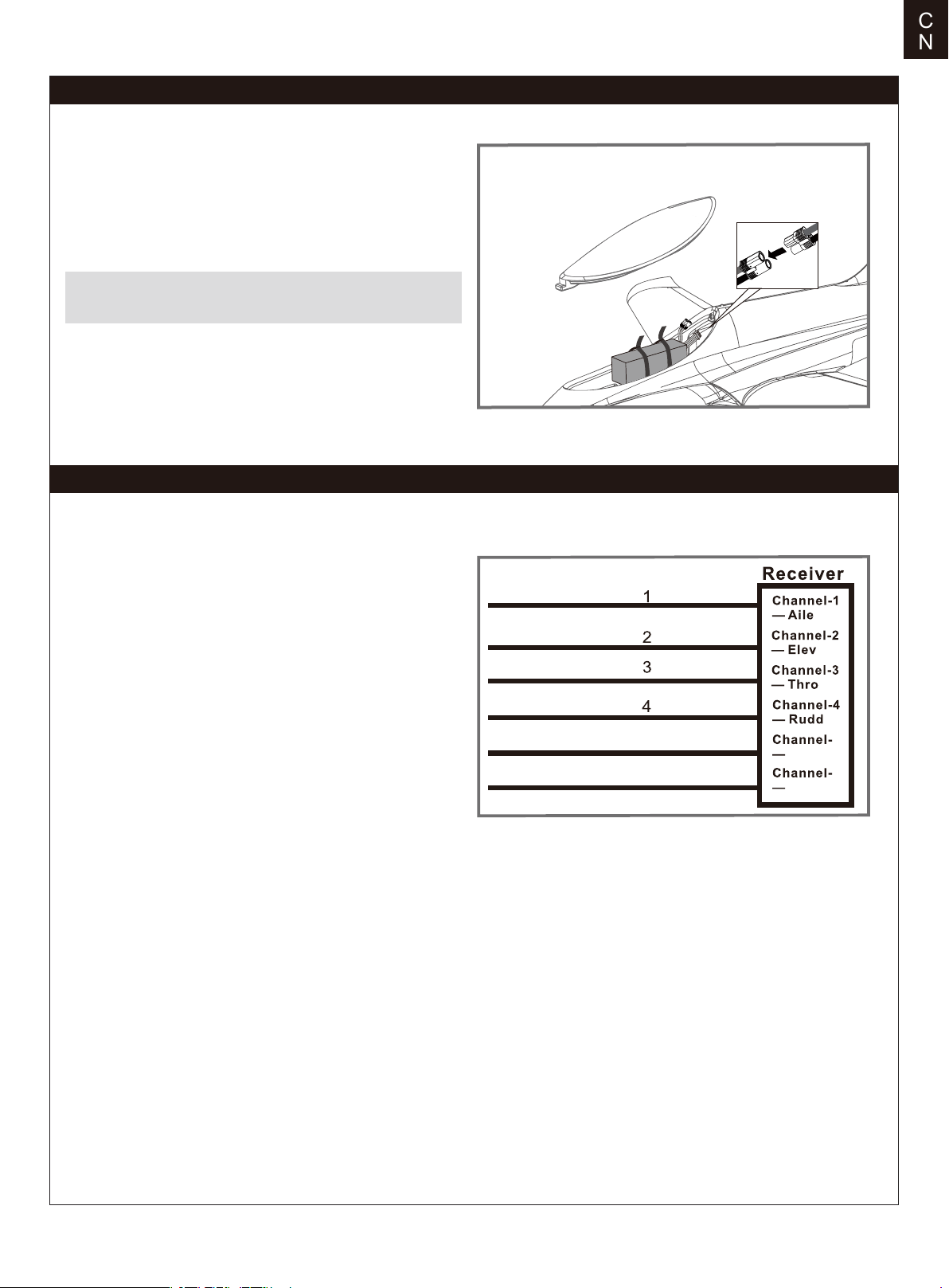

电池安装

1. 移开电池盖。

2. 取下电池板上的魔术贴（毛面）贴于电池上面。

3. 如图所示，将电池置于电池舱内，用魔术带绑紧，使有电源线

的那端朝向飞机的尾部。

注意：由于不同电池厂家生产的电池重量有轻微的差异，需要调

整电池的前后位置来平衡飞机的重心位置。

接收机连接示意图

C N

如图所示，以Futaba遥控器为例，将舵机信号线按照图示顺序插

入接收机通道，将所有连接线整理整齐并固定在电池舱后部的凹

槽里，随后固定好接收机。请注意，如产品配有LED，则LED信号线

可插入任何闲置通道。

副翼

平尾

油门

垂尾

起落架

其他通道

Gear

Spare

Page 34

C N

遥控器设置

警告：为保证安全，在遥控器参数设置及舵面调整过程中，请务必拆下螺旋桨，以免电机意外启动发生事故。遥控器发射机开机

前，确保油门杆在最低位置，其它摇杆在中立位置。开发射机并给接收机通电，随后听到电调初始化音（音符释义见后文“电子

调速器说明书”）。观察所有舵面是否回中，如果没有回中，尽量通过调整舵机摇臂角度、连杆长度的方式来使舵面回中，若调

整长度在安全范围内仍未回中，则使用遥控器通道微调或者菜单中的“SubTrim”选项来使舵面归中。如下图所示观察摇杆动作与

舵面动作的对应关系，如发生舵面反向需要使用遥控器中的通道反向功能来纠正。

左推

1.移动发射器上的控制杆位置，确保舵面可以自如移动。

副翼

右推

转左

转右

推荐舵面行程

温馨提示：首飞建议用小舵面行程

转向

升降舵

副翼舵

方向舵

爬升

降落

大小

17mm up / dowm 12mm up / dowm 15mm up / dowm

30mm left / right

10mm up / dowm

20mm left / right

升降

Page 35

夹头安装方式

1. 保证舵机为回中状态，将连接杆夹头调整到合适位置。

2. 将 O 型圈移开，打开夹头，将夹头安装到舵角孔位。

3. 将 O 型圈移回相应位置，锁紧夹头。

舵角和舵机摇臂安装

图示是舵角和舵面摇臂的出厂设置。首飞建议用出厂设置

的小舵角飞行。首飞后，可按图调整舵角。

平尾

垂尾

副翼

舵角摇臂

大舵面

小舵面

重心调整

通过移动电池在电池舱内的前后位置调整飞机的重心 ,使飞机保

持水平或稍微头重的状态。首飞以后，重心位置可以根据你自

己的飞行偏好再做更改。

1.如图所示，推荐重心位置是机翼前缘往后 100-105mm 处（安

装电池以后）。推荐把食指放在机翼下面的重心位置来帮助调

整重心。

2.在调整飞机重心的时候请确定飞机处于组装完毕待飞的状态。

100-105mm

Page 36

C N

飞行前准备

起飞前的检查

每次飞行前须做严格的地面检查，可有效避免飞行事故的发生。

1. 检查全机螺丝是否安装到位、舵角摇臂连接可靠。机翼快拆装置已锁紧。

2. 安装电池，并调整飞机重心到说明书推荐位置。

3. 动力电池、遥控器发射机电池等已充满电，处于可靠工作状态。

4. 发射机油门杆保持在最低位（推荐使用带有油门锁定功能的遥控设备），打开发射机，随后连接动力电池，待电调初始化完成

后检查各个舵面是否回中，是否动作正确。

5. 轻推油门观察螺旋桨转向是否正确。

所有检查完成后，方可进行飞行，初学者首次飞行需要有经验的爱好者协助完成，避免因操作不当发生飞行事故。

合适的飞行场地

航模飞行须远离人群、建筑物、树木、高压线及禁飞区的空旷场地（至少 2-3 个足球场大小）。初学者飞行前需要向有经验的爱

好者询问相关安全事宜。

关于飞行时间

厂家推荐的飞行时间是使用厂家推荐型号的电池，由有经验的爱好者在微风天完成飞行测试得到的飞行时间，该时间与电池参数、飞

机全备重量、飞行条件以及飞行手法相关，不同飞行条件可能得到不同的飞行时间。

建议爱好者在飞行时使用遥控器的“计时功能”，建议初始飞行时间设定为 4 分钟，飞行时间倒计时告警后，降落飞机并测量电池电压

，方可估算飞行时间并重新调整遥控器计时。如发射机没有计时功能，需要其他设备辅助测算飞行时间，以保证飞行安全。

在电池放电后期，禁止将飞机飞入下风区（风向指向的远端），防止动力不足而导致飞机不能安全返航。

Page 37

故障检修指导

问题问题原因解决方式

油门推杆无响应，但舵机

有响应

桨的噪音过大或者震动过大

飞行时间变短，飞机无力⸺电池电量低

飞舵面不动，或者动作响

应较慢

舵面反向⸺遥控器发射机通道反向

电机无力

⸺电调未连接电机

⸺油门通道反向

⸺桨罩、桨、电机、电机架坏了

⸺桨或者桨罩的小部件松动了

⸺桨装反了

⸺电池坏了

⸺舵面、舵角、连接杆、舵机坏了

⸺连接线坏了或者接头松了

⸺电机或电池坏了

⸺电调用了不合适的低压保护装置

⸺降低油门推杆和油门微调设定

⸺反过来重新装油门通道

⸺更换损坏的配件

⸺把桨、桨夹和桨罩的小部件拧紧

⸺反过来重新装桨

⸺重新给电池充电

⸺依照电池说明书更换新的电池

⸺更换或者维修坏了的配件

⸺检查所有连接线，确保所有接头无松

动现象

⸺检查通道控制（舵面）方向，调试飞机舵

面和遥控器的舵面控制杆

⸺检查电池、发射机、接收机、电调、电

机是否有损坏（如有，请及时更换）

⸺立刻操控飞机降落，重新给电池充电

接收器的 LED 灯慢闪

配件列表

FMSRP101-RED FMSRP102-RED FMSRP103-RED FMSRP104-RED FMSRP105-RED FMSRP106-RED FMSRP107 FMSRP108 FMSRP109 FMSRP110 FMSRP111 FMSRP112 FMSRP113 FMSRP114 FMSRP115

⸺接收器低电量

机身

主翼

垂尾

平尾

座舱组

前起落架盖板

轮胎组

对接管

连接杆

螺丝组

舵面摇臂组

前起落架组

主起落架组

前起落架系统

主起落架系统

⸺检查电调和接收器之间的连接

⸺检查舵机是否受损

⸺检查连接杆是否安装到位

FMSRP116-RED FMSRP117-RED FMSRP118-RED FMSRE030 FMSRE031 FMSCON012 FMS80MM12B-1 PRKV2000 PRESC014 PR13MGAP PR13MGAR

贴纸

主起落架盖板

LED灯组

电子收放030

电子收放031

新排插012

12叶80涵道 V2

3665-KV2000电机

100A电调

捕食者13g全金属模拟正向舵机

捕食者13g全金属模拟反向舵机

如需查找产品图片，请登录FMS官方淘宝店https://fmsmodel.taobao.com。如需查找电调说明书，则在以上网址搜索栏中搜索

关键词“电调”，即可在任何一款电调产品页面查看。

Page 38

Page 39

Page 40
