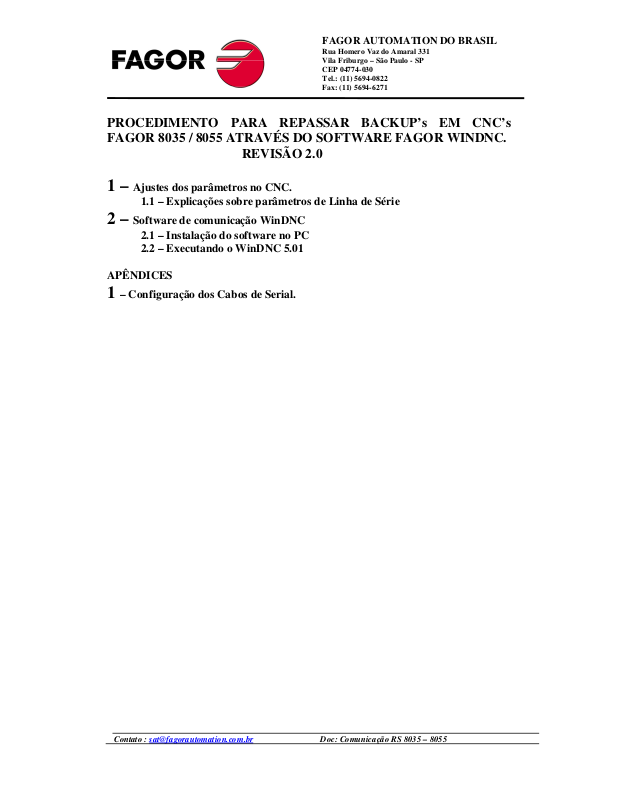

PROCEDIMENTO PARA REPASSAR BACKUP’s EM CNC’s
FAGOR 8035 / 8055 ATRAVÉS DO SOFTWARE FAGOR WINDNC.
REVISÃO 2.0

Ajustes dos parâmetros no CNC.

1 –

1.1 – Explicações sobre parâmetros de Linha de Série

Software de comunicação WinDNC

2 –

2.1 – Instalação do software no PC

2.2 – Executando o WinDNC 5.01

APÊNDICES

– Configuração dos Cabos de Serial.

1

Contato : [email protected] Doc: Comunicação RS 8035 – 8055

FAGOR AUTOMATION DO BRASIL

Rua Homero Vaz do Amaral 331

Vila Friburgo – São Paulo - SP
CEP 04774-030
Tel.: [phone]
Fax: [phone]

1 - Primeiro Passo:

1.1

Ajuste dos parâmetros de comunicação serial no CNC:

Reinicie o CNC através da seqüência de teclas SHIFT + RESET ou então aperte a
tecla “MAIN MENU” para ir a tela inicial;

Pressione então a tecla F7 (+), e aparecerá então a tela a seguir;

Agora pressione a tecla F4 (Parâmetros de Máquina), e aparecerá a tela a seguir;

Contato : [email protected] Doc: Comunicação RS 8035 – 8055

FAGOR AUTOMATION DO BRASIL

Rua Homero Vaz do Amaral 331

Vila Friburgo – São Paulo - SP
CEP 04774-030
Tel.: [phone]
Fax: [phone]

Pressione a tecla F4 (Linhas de Série), e aparecerá a tela a seguir;

Agora pressione a tecla F2 ( L. Série 2 (RS-232)), e então aparecerão os
parâmetros da RS-232 conforme a imagem a seguir;

Contato : [email protected] Doc: Comunicação RS 8035 – 8055

FAGOR AUTOMATION DO BRASIL

Rua Homero Vaz do Amaral 331

Vila Friburgo – São Paulo - SP
CEP 04774-030
Tel.: [phone]
Fax: [phone]

Para comunicação com o software Fagor WinDNC em sua velocidade máxima
(115200 Bd) os parâmetros indicados são estes na figura acima. Caso em seu CNC
os parâmetros estejam distintos dos indicados acima, recomenda-se antes de altera­los, anota-los, para em caso de qualquer duvida, possam ser restaurados.
Para alterar qualquer parâmetro, basta colocar o cursor amarelo sobre o
parâmetro através das setas acima/abaixo e apertar a tecla F2 (Modificar) e então
alterar o seu valor.

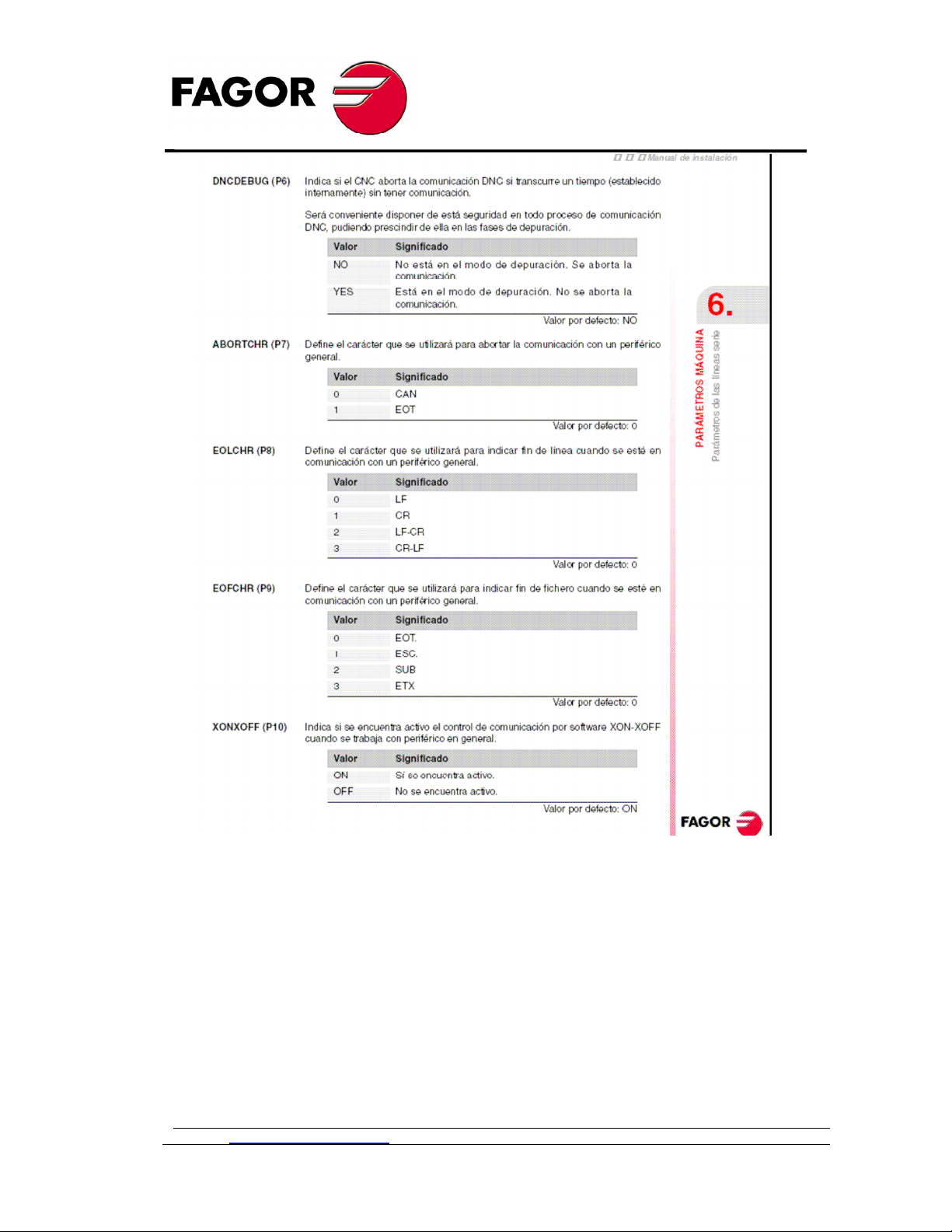

1.1 - Conforme o manual do CNC Fagor, segue as explicações sobre cada

parâmetro:

Contato : [email protected] Doc: Comunicação RS 8035 – 8055

FAGOR AUTOMATION DO BRASIL

Rua Homero Vaz do Amaral 331

Vila Friburgo – São Paulo - SP
CEP 04774-030
Tel.: [phone]
Fax: [phone]

Contato : [email protected] Doc: Comunicação RS 8035 – 8055

FAGOR AUTOMATION DO BRASIL

Rua Homero Vaz do Amaral 331

Vila Friburgo – São Paulo - SP
CEP 04774-030
Tel.: [phone]
Fax: [phone]

Contato : [email protected] Doc: Comunicação RS 8035 – 8055

FAGOR AUTOMATION DO BRASIL

Rua Homero Vaz do Amaral 331

Vila Friburgo – São Paulo - SP
CEP 04774-030
Tel.: [phone]
Fax: [phone]

Segundo Passo:

2 -

2.1 Instalação do software no PC seguindo passo a passo:

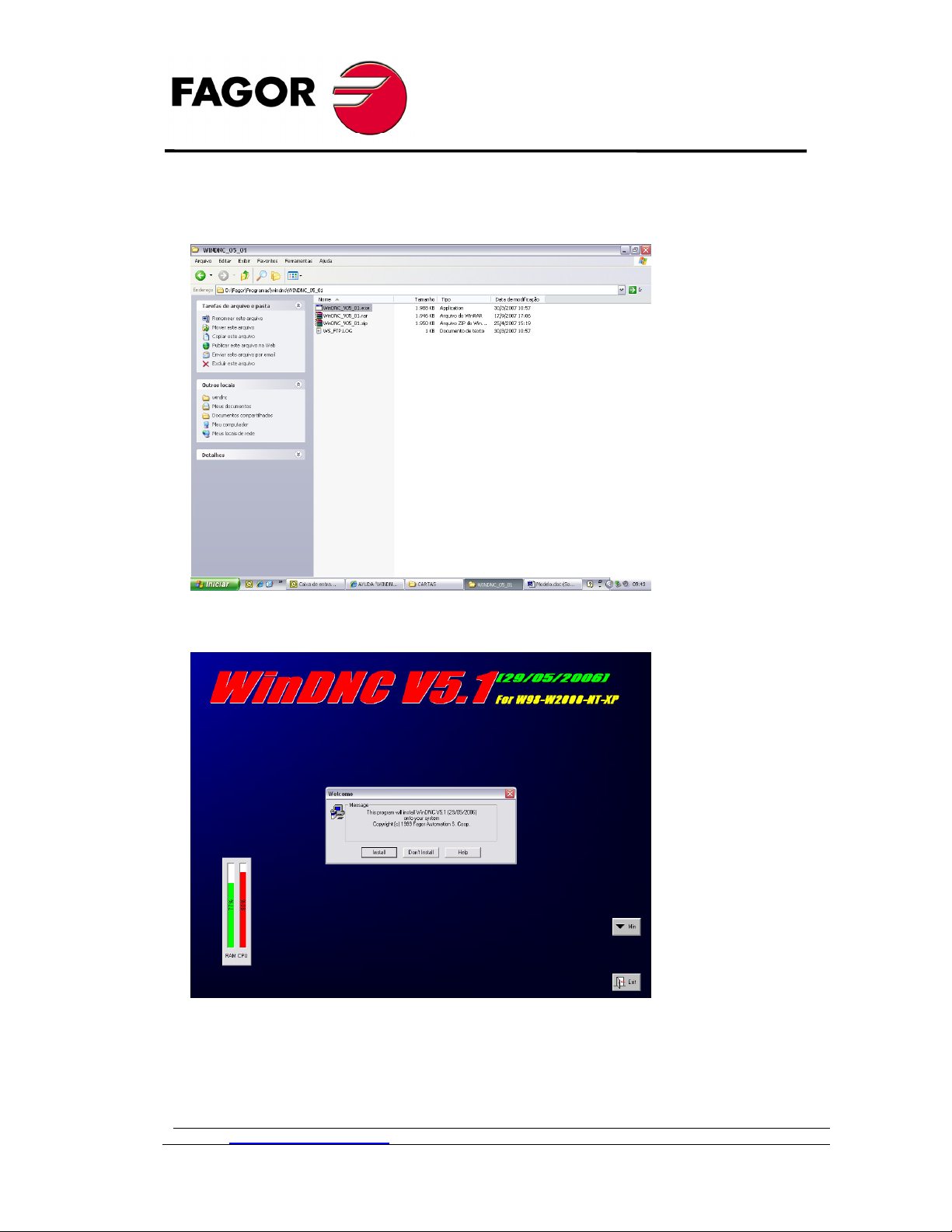

Executar o instalador do software WinDNC 5.01;

Ao rodar o instalador do WinDNC, aparecerá esta tela, na qual se deve clicar sobre o
botão “

install

” para iniciar a instalação.

Contato : [email protected] Doc: Comunicação RS 8035 – 8055

FAGOR AUTOMATION DO BRASIL

Rua Homero Vaz do Amaral 331

Vila Friburgo – São Paulo - SP
CEP 04774-030
Tel.: [phone]
Fax: [phone]

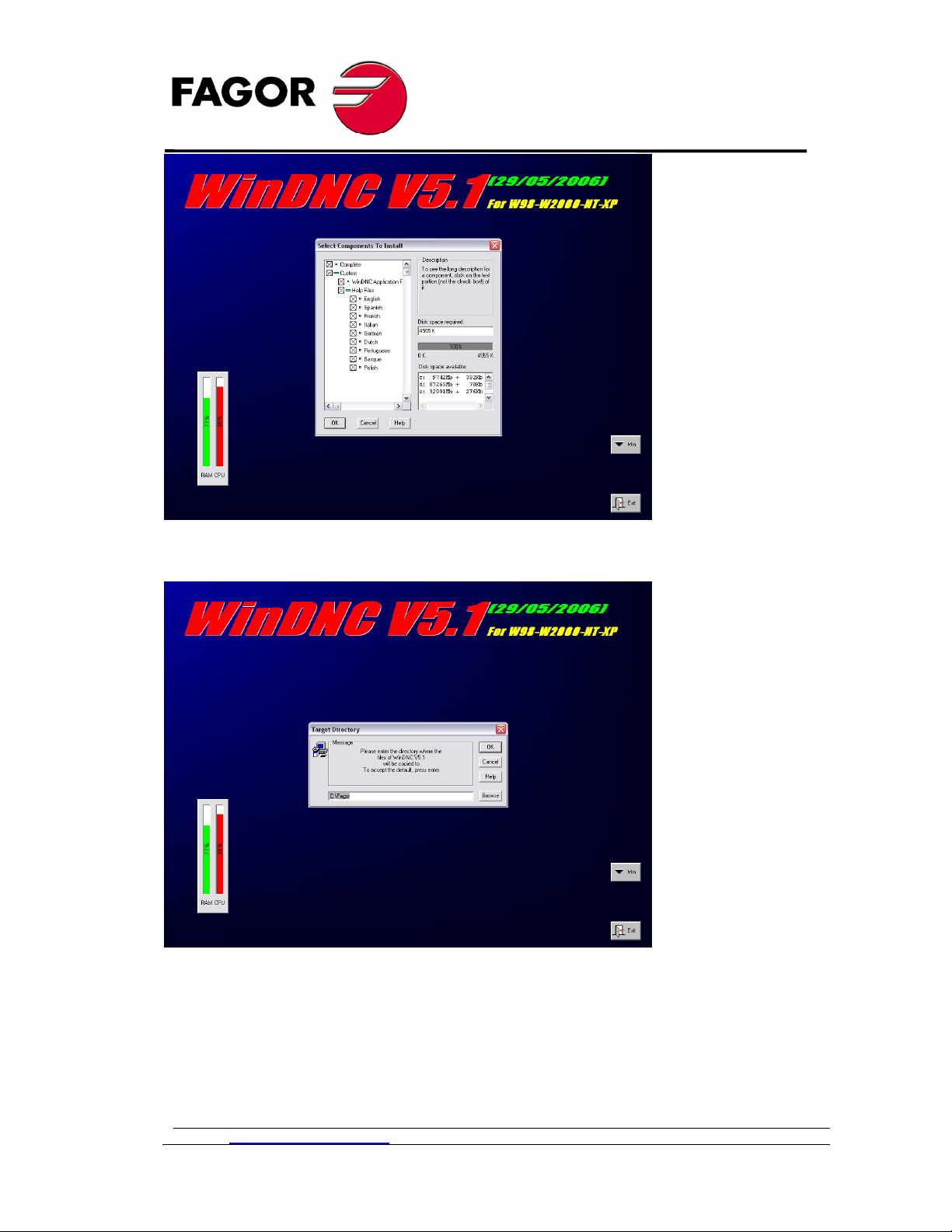

Clicar em OK para prosseguir com a instalação;

Selecionar o diretório a ser instalado o programa WinDNC 5.01 através do botão
“Browser” e clicar em Ok para prosseguir;

Contato : [email protected] Doc: Comunicação RS 8035 – 8055

FAGOR AUTOMATION DO BRASIL

Rua Homero Vaz do Amaral 331

Vila Friburgo – São Paulo - SP
CEP 04774-030
Tel.: [phone]
Fax: [phone]

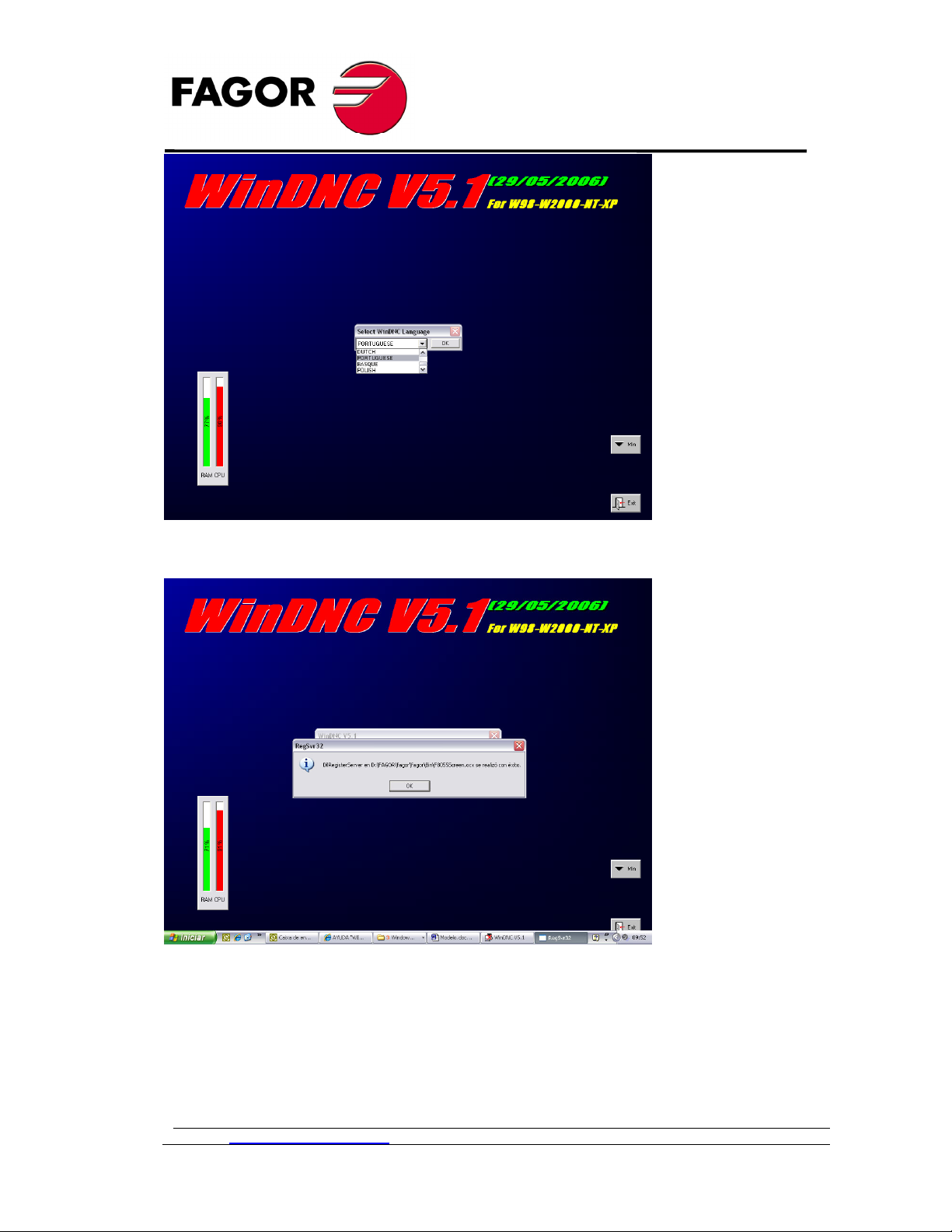

Selecione a linguagem que se deseja trabalhar e clicar em Ok para prosseguir;

Após o término da instalação, aparecerá esta mensagem;

Contato : [email protected] Doc: Comunicação RS 8035 – 8055

FAGOR AUTOMATION DO BRASIL

Rua Homero Vaz do Amaral 331

Vila Friburgo – São Paulo - SP
CEP 04774-030
Tel.: [phone]
Fax: [phone]

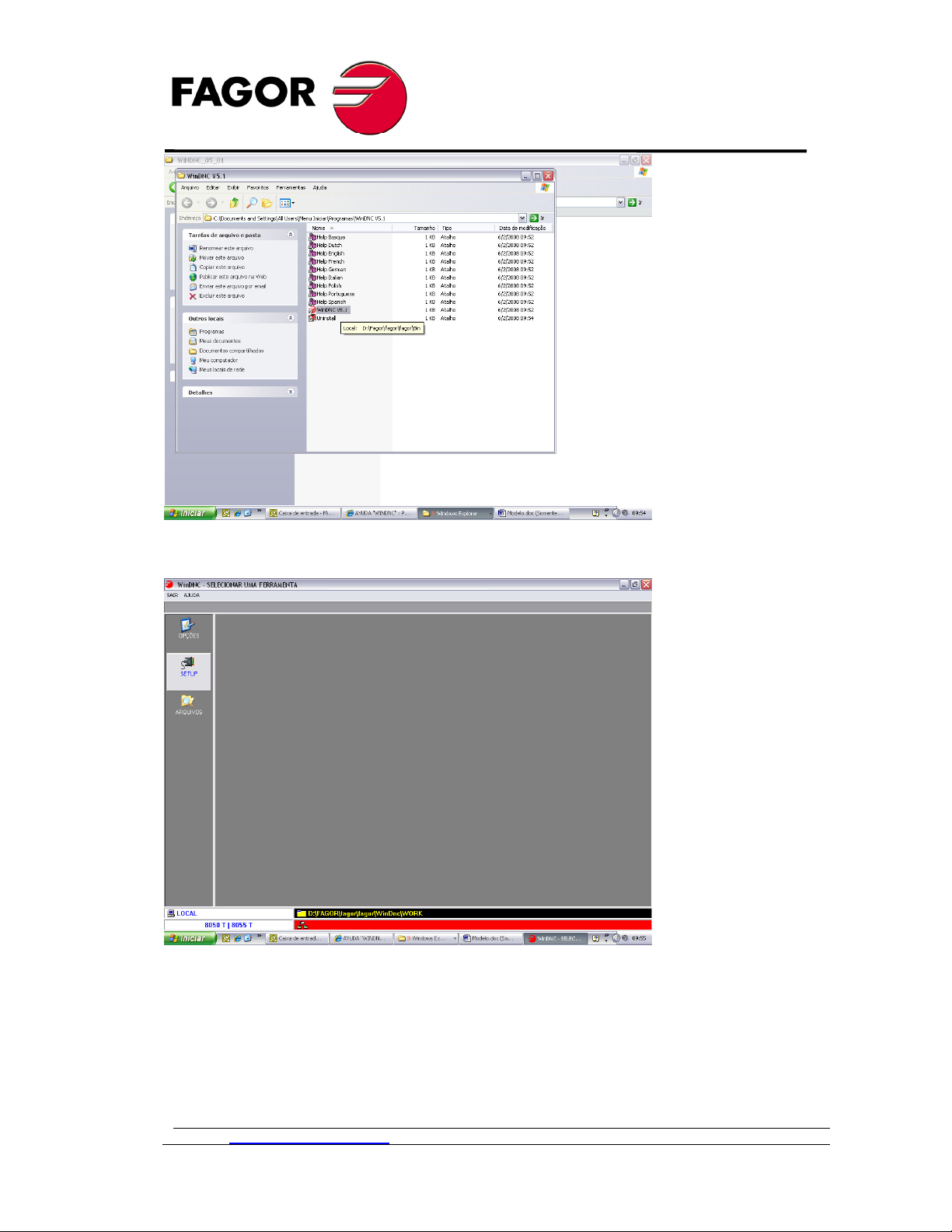

2.2 Executar o WinDNC 5.01;

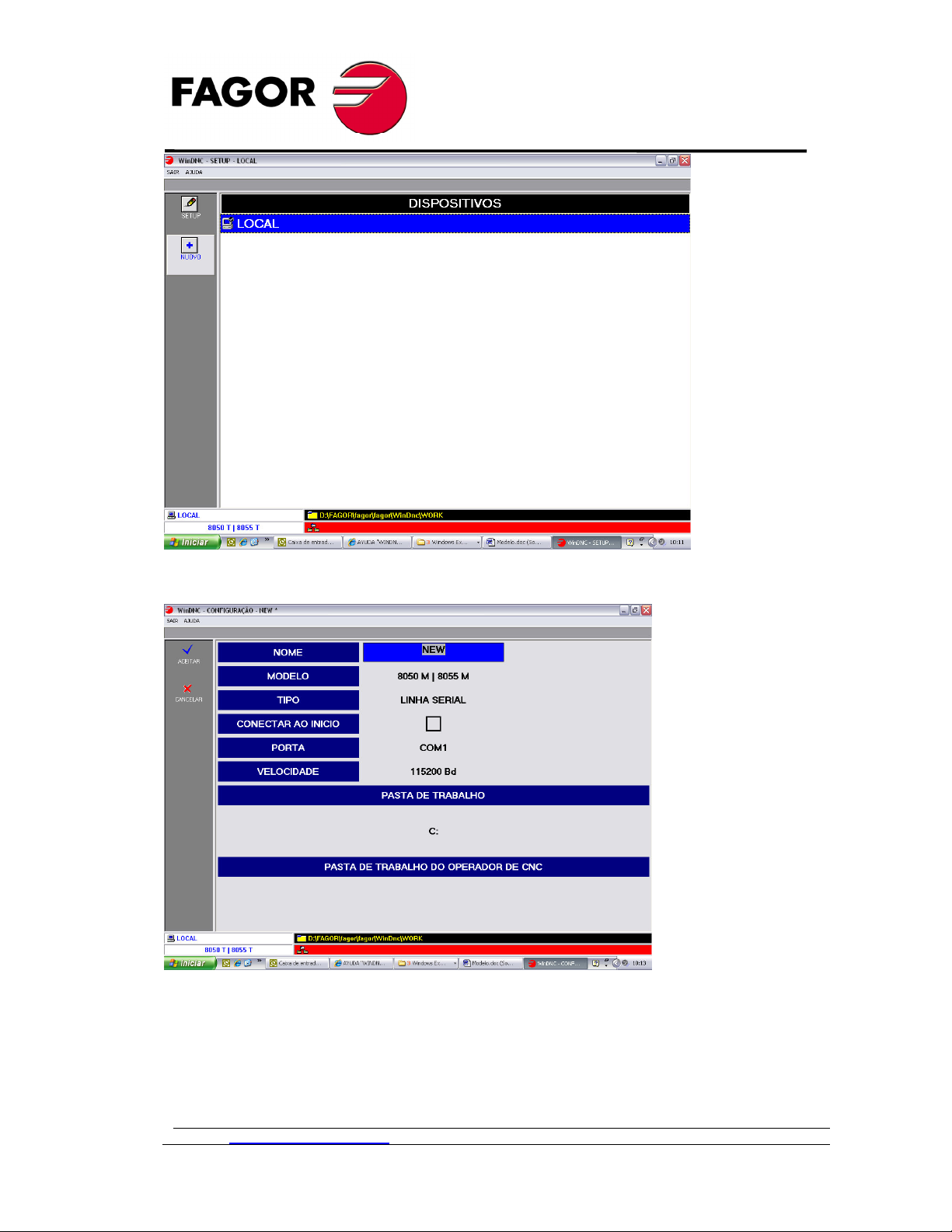

Ao executar o WinDNC, selecionar o item “SETUP”;

Contato : [email protected] Doc: Comunicação RS 8035 – 8055

FAGOR AUTOMATION DO BRASIL

Rua Homero Vaz do Amaral 331

Vila Friburgo – São Paulo - SP
CEP 04774-030
Tel.: [phone]
Fax: [phone]

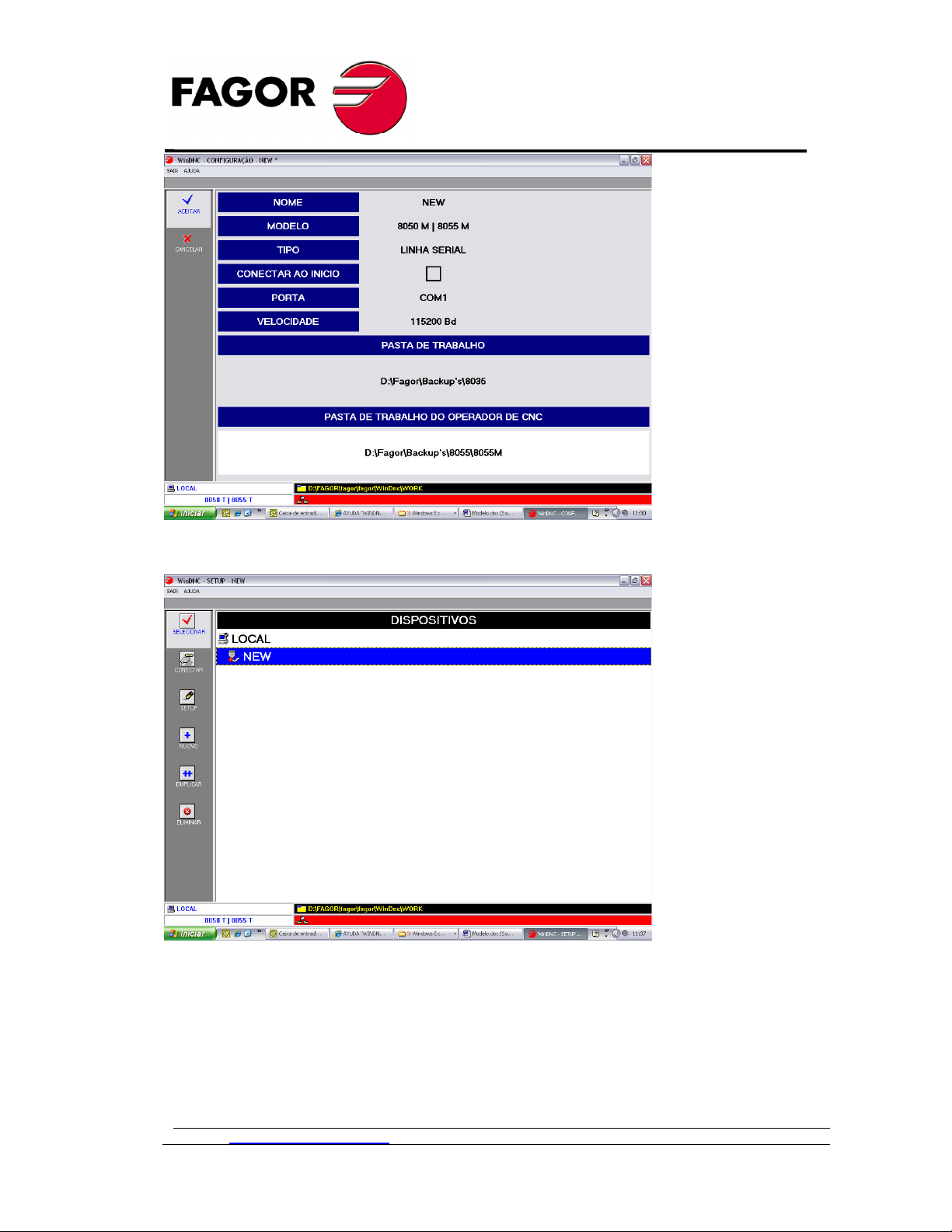

Clicar sobre o botão “Novo” para criar uma nova conexão aos dispositivos;

Nesta tela são feitos os seguintes ajustes:

No campo
No campo
especificamente quando se trabalha com o CNC 8035 M, se deve selecionar o modelo
8050 M | 8055 M, e quando se trabalha com o CNC 8035 T, deve-se selecionar o
modelo 8050 T | 8055 T;

NOME:

Pode-se dar um nome qualquer ao dispositivo a ser criado;

MODELO:

Indica-se o modelo de CNC para comunicar, neste campo

Contato : [email protected] Doc: Comunicação RS 8035 – 8055

FAGOR AUTOMATION DO BRASIL

Rua Homero Vaz do Amaral 331

Vila Friburgo – São Paulo - SP
CEP 04774-030
Tel.: [phone]
Fax: [phone]

No campo
No campo

PORTA:

Deve-se selecionar a porta COM a ser utilizada no PC;

VELOCIDADE:

Deve-se selecionar a velocidade de comunicação a se
trabalhar, recomenda-se trabalhar na velocidade máxima de 115200 Bd para otimização
de tempo de transmissão, porém para o correto funcionamento da comunicação, as
velocidades do PC e do CNC devem ser as mesmas, para ajustar a velocidade no CNC
verifique mais adiante neste mesmo documento a explicação;
No campo

PASTA DE TRABALHO:

Ao clicar duas vezes neste campo seleciona­se a pasta de trabalho para ser repassado ou então efetuar o backup do CNC;
No campo

PASTA DE TRABALHO DO OPERADOR DE CNC:

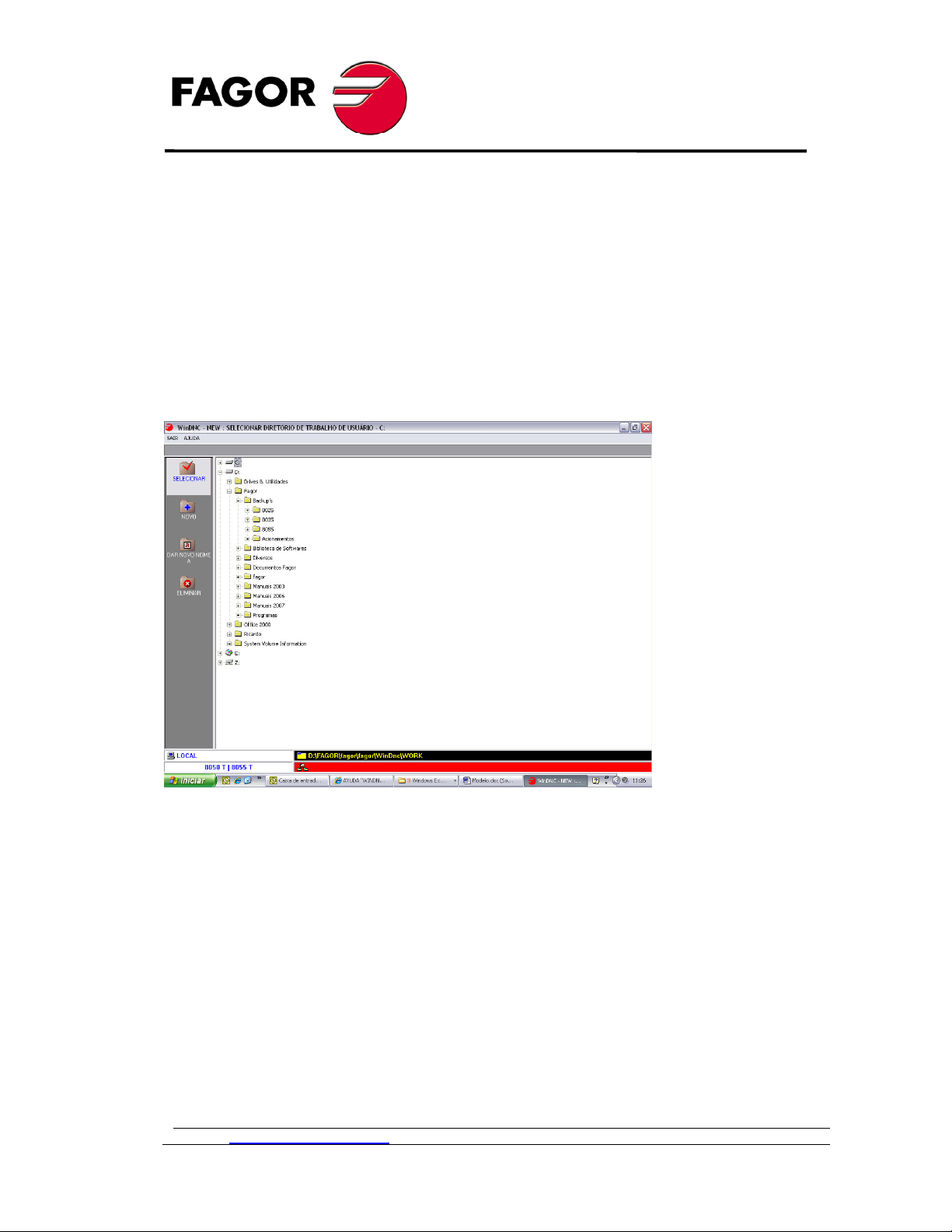

Ao clicar duas vezes sobre este campo, pode selecionar a pastas em que estão os
programas de usinagem do CNC para que o operador possa executa-los via painel de
operação do CNC;

Clique sobre a pasta desejada e então clique novamente sobre o botão selecionar;
Repita o processo para a pasta de trabalho do operador de CNC;

Contato : [email protected] Doc: Comunicação RS 8035 – 8055

FAGOR AUTOMATION DO BRASIL

Rua Homero Vaz do Amaral 331

Vila Friburgo – São Paulo - SP
CEP 04774-030
Tel.: [phone]
Fax: [phone]

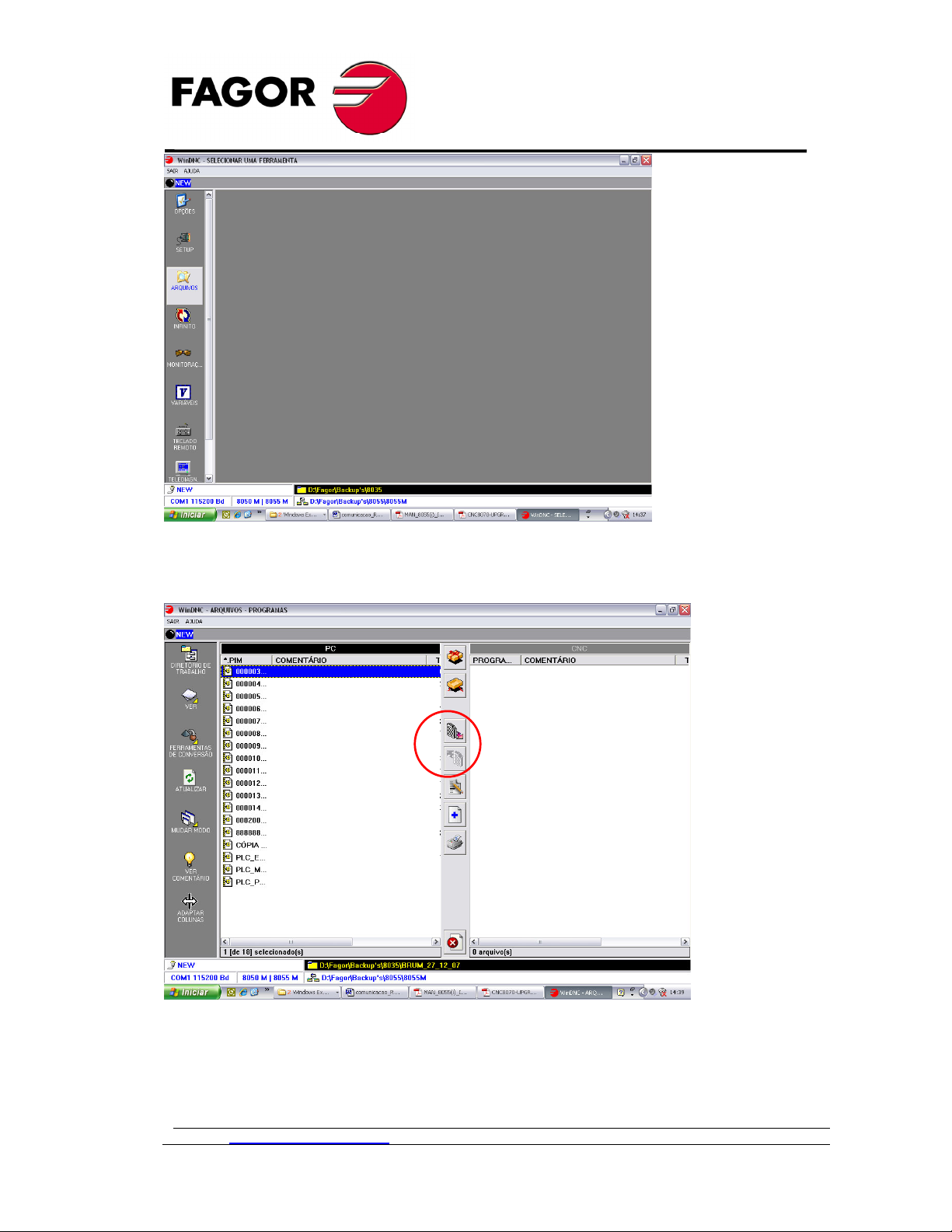

Ao terminar as configurações, clique em aceitar;

Clique agora na tecla “SELECIONAR” e depois na tecla “CONECTAR”, em seguida
pressione a tecla “ESC” do seu teclado;

Contato : [email protected] Doc: Comunicação RS 8035 – 8055

FAGOR AUTOMATION DO BRASIL

Rua Homero Vaz do Amaral 331

Vila Friburgo – São Paulo - SP
CEP 04774-030
Tel.: [phone]
Fax: [phone]

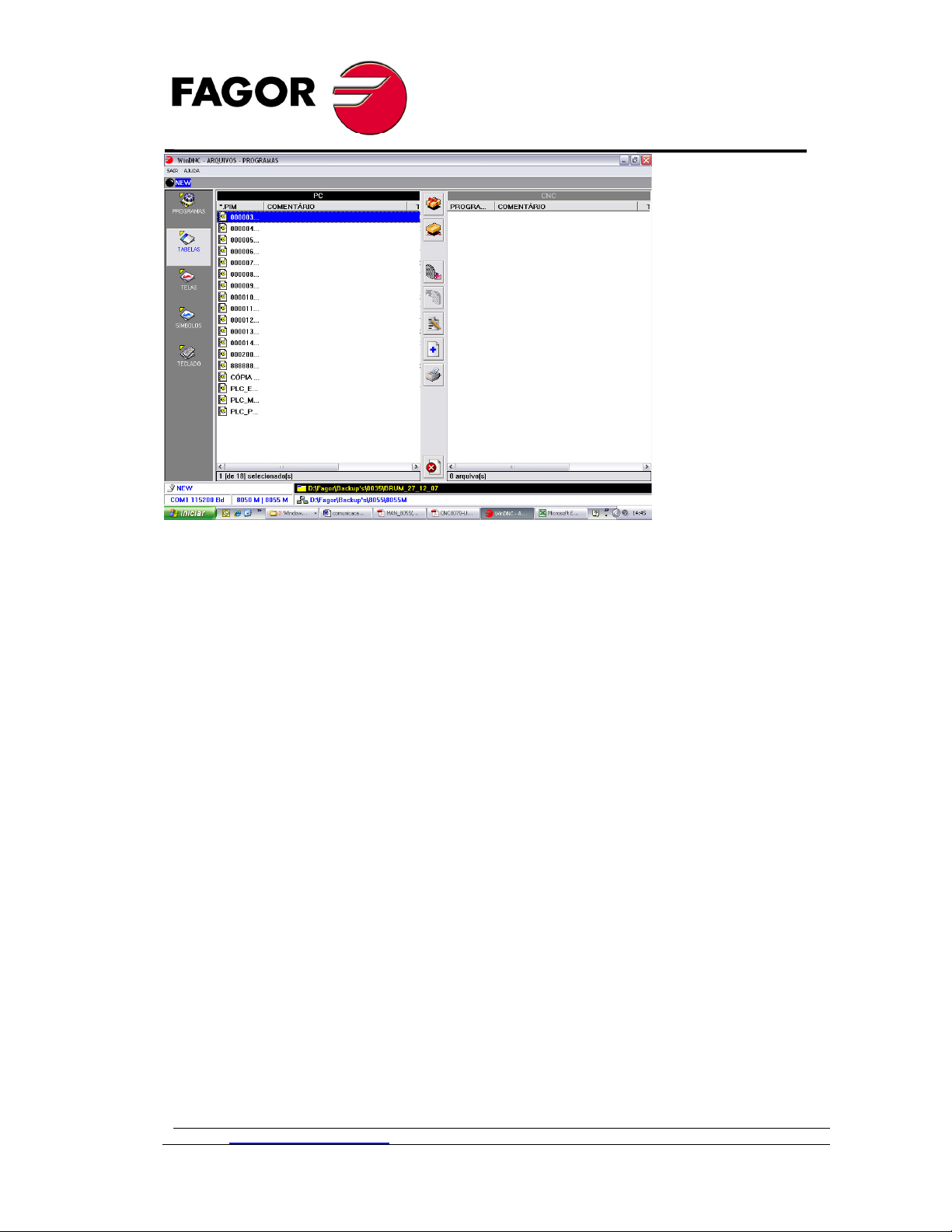

Clique em “ARQUIVOS” e então aparecerá um mosaico com os arquivos da
memória do CNC e do PC;

Com os botões destacados em vermelho é possível “mandar” um ou mais arquivos
selecionados em azul do CNC para o PC ou do PC para o CNC;

Contato : [email protected] Doc: Comunicação RS 8035 – 8055

FAGOR AUTOMATION DO BRASIL

Rua Homero Vaz do Amaral 331

Vila Friburgo – São Paulo - SP
CEP 04774-030
Tel.: [phone]
Fax: [phone]

Ao clicar em “VER” poderão ser alterados os documentos a serem visualizados,
entre programas, tabelas (Parâmetros), telas, símbolos e seqüências de teclado, que
poderão ser enviados da mesma forma que os programas, ou seja, selecionando os
arquivos a serem enviados e clicando nos botões de envio (seta sentido PC ou seta
sentido CNC);

OBS

: Ao passar um backup de parâmetros, recomenda-se passar uma vez o
backup completo, verificar os parâmetros de RS-232 se permaneceram inalterados,
desligar e ligar o CNC (seqüência de teclas SHIFT+RESET) e voltar a passar o
backup completo de parâmetros.

Contato : [email protected] Doc: Comunicação RS 8035 – 8055

FAGOR AUTOMATION DO BRASIL

Rua Homero Vaz do Amaral 331

Vila Friburgo – São Paulo - SP
CEP 04774-030
Tel.: [phone]
Fax: [phone]

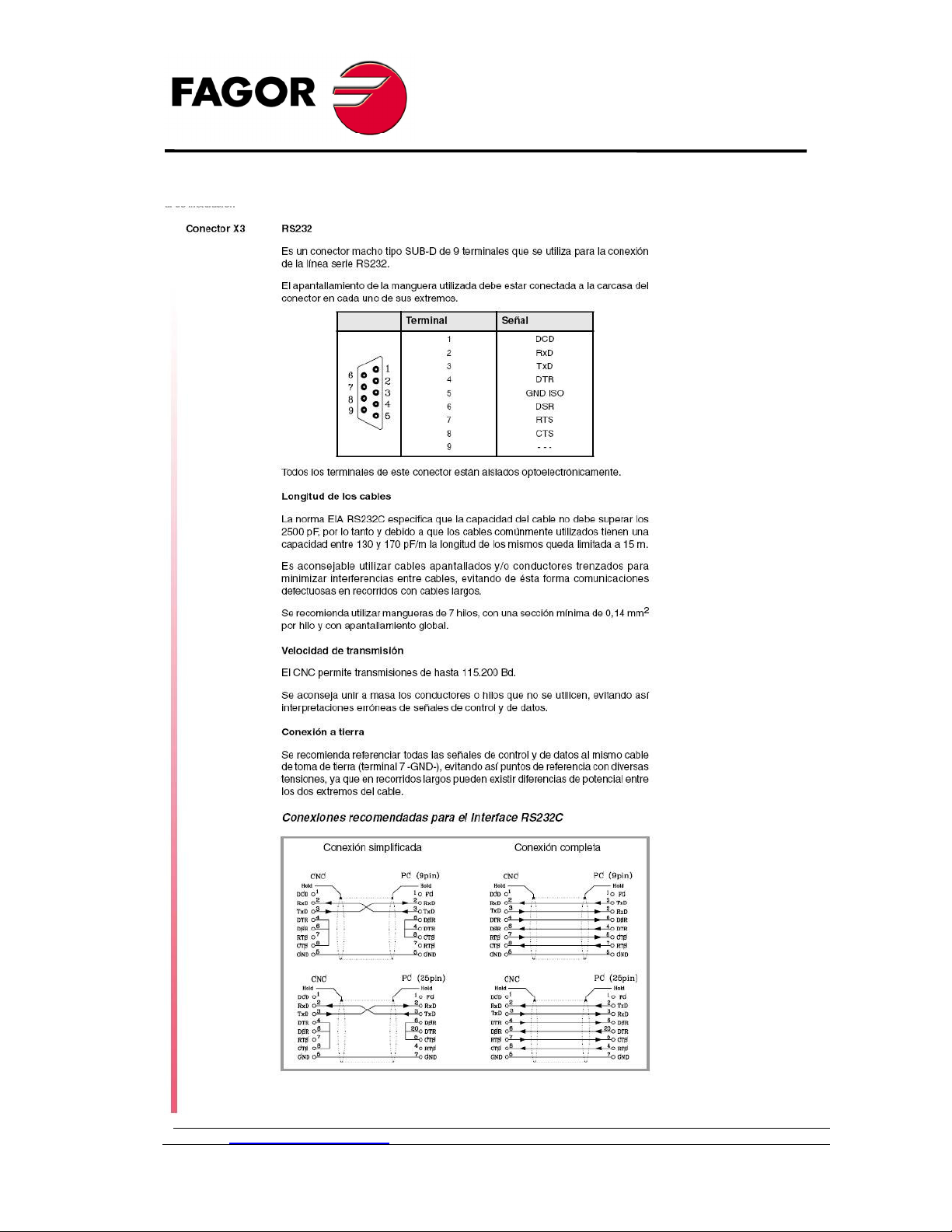

APÊNDICES

– Configuração dos Cabos de Serial.

1
