Page 1
Tedi 5000 HD
• ReceptorDigitalTerrestre: DeniciónEstándaryAltaDenición
• DigitalTerrestrialReceiver: StandardDenition&HighDenition
• RécepteurNumériqueTerrestre: DénitionStandardetHauteDénition
Page 2
ESTE SÍMBOLO INDICA LA IMPORTANCIA DE LEER LAS INSTRUCCIÓNES DEL APARATO.
ELIMINACIÓNCORRECTADEESTEPRODUCTO(RAE)
La presencia de esta marca en el producto o en el material indica que no deberá eliminarse junto con
otros residuos domésticos al nal de su vida útil. Para evitar los posibles daños al medio ambiente
o a la salud humana que representa la eliminación incontrolada de residuos, separe este producto de otros tipos de residuos y recíclelo. Los usuarios particulares pueden contactar con el estable­cimiento donde adquirieron el producto. O con las autoridades locales pertinentes para informarse
sobre cómo y dónde pueden llevarlo montón artículo de la venta con el medio ambiente reciclaje.
Fagor Electrónica S.Coop. declara bajo su responsabilidad la conformidad del producto TEDI 5000 HD respecto a
las Directivas del Parlamento Europeo: 2004/108/EC, 2006/95/EC, 2011/65/EC y 2009/125/EC. Para su evaluación, se han utilizado las siguientes Normas: EN 55022:2010; EN 55024:2010; EN 61000-3-2:2014; EN 61000-3-3:2013
PRECAUCIÓN.RIESGODEDESCARGAELÉCTRICANOABRIR.
PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO ABRIR EL EQUI­PO. ACUDA A PERSONAL CUALIFICADO SI NECESITA ABRIRLO.
ESTE SÍMBOLO INDICA LA EXISTEN­CIA DE TENSIONES EN EL INTERIOR QUE PUEDEN SER PELIGROSAS PARA LAS PERSONAS.
Page 3
1.-INSTRUCCIONESDESEGURIDAD
Lea primero estas instrucciones antes de operar esta unidad. Guarde el Manual para futuras consultas.
Proteccióndeloscablesdealimentaciónyunidaddeali­mentación.
Para evitar cualquier mal funcionamiento de la unidad y para
la protección contra descargas eléctricas, incendios o lesiones
personales, tenga en cuenta lo siguiente:
• Sostenga rmemente el enchufe cuando conecte o desco-
necte el cable de alimentación de CA.
• Mantenga el cable de alimentación alejado de aparatos de
calefacción.
• No intente reparar o reconstruir el cable de alimentación de
ninguna manera.
• Nunca haga ni cambie conexiones con la corriente conec-
tada.
• Evite dejar caer y dañar la unidad de control remoto.
No cubrir las aberturas de ventilación con objetos como perió­dicos, manteles, cortinas, etc .;
No se deben colocar sobre el aparato fuente de llamas, como
velas encendidas,;
Se debe prestar atención a los aspectos ambientales de la eli­minación de baterías. No tire las pilas usadas en el cubo de
basura. Póngase en contacto con su proveedor con el n de
proteger el medio ambiente.
No utilice el aparato en climas tropicales;
El aparato no debe exponerse a goteos ni salpicaduras y nin-
gún objeto con líquido, como jarrones, sobre el aparato.
Cuando el enchufe de alimentación se utiliza como dispositi-
vo de desconexión, el dispositivo de desconexión debe estar
siempre disponible. El enchufe principal debe estar siempre disponible.
Si el cable eléctrico está dañado, debe ser reemplazado por el fabricante, o por las personas de cualicación, a n de evitar
un peligro.
Page 4
Procesador MSD 7T01 Tensión de alimentación DC5V2A Memoría ash 32MB Consumo 10W MAX DDR 512M Transpondedor DVB-T2 Decodicador de video Estandard ISO/IEC 13818-1; ARIB
STB-B10 MP@ML,MPEG-2AV-
C(MP L4.1) ,
Idioma OSD Multi-Idioma
Decodicador de audio MP3 EPG sí Salida de video 4:3,16:9 Teletexto, lista de TV y Radio sí Frecuencia de entrada VHF:173.5MHz-230MHz UH-
F:474MHz - 866MHz
Lista de favoritos sí
Ancho de banda 6/7/8MHz Búsqueda de canal sí Modulación QPSK, 16QAM, 64QAM Bloqueo parental con código PIN sí FEC 1/2, 2/3, 3/4, 4/5,5/6, automatico Personalización aspecto sí Estándar ISO/IEC 13818-1; ARIB STB-B10 Actualización de software Mediante USB RF IN-RFLOOP Loop through output: IEC-type,
connector, single tuner
Mando a distancia con pilas sí
HDMI sí Manual de usuario sí SCART sí IR sí
Page 5

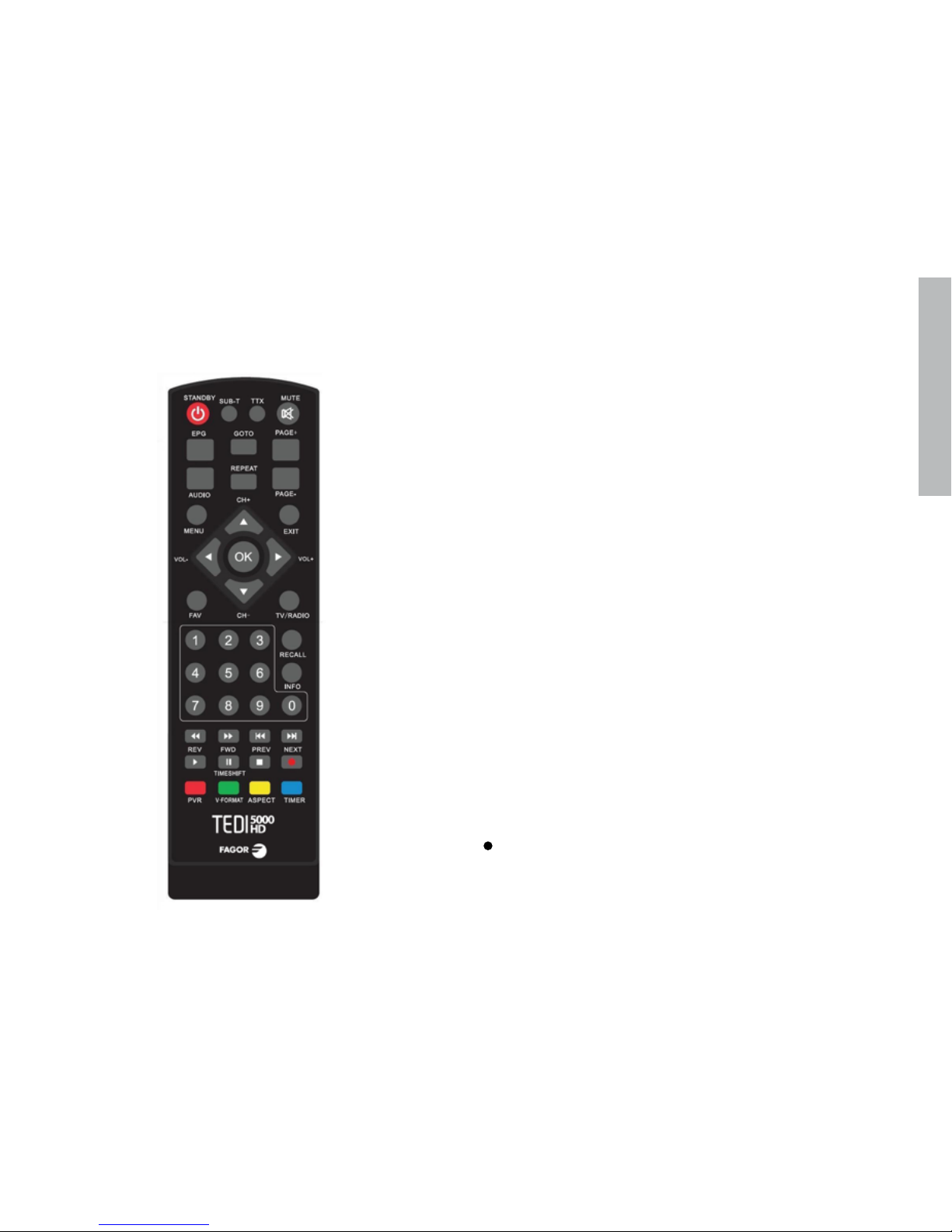

1. STANDBY: Conmuta el Receptor a ON (funcionamiento) o Standby(espera).
2. SUB-T: Selecciona Idioma o Subtítulos.
3. TTX: Presenta contenidos del Teletexto.
4. MUTE: Anula sonido.
5. EPG: Acceso a la Guía Electrónica de Programa.
6. GOTO: Entra al Menú de Multimedia.
7. PAGE-/+: Cambio de Páginas.
8. AUDIO: Seleccionar modo de audio e idioma.
9. REPEAT: Activar on desactivar el modo Repetición.
10. MENU: Entra al Menú de Funciones.
11. EXIT: Regresa al Menú anterior o sale del Menú.
12. CH+/-: Cambio de programa.
13. VOL-/+: Ajuste de volumen.
14. OK: Validadción de la function elegida.
15. FAV: Acceso a la lista de Favoritos.
16. TV/RADIO: Conmuta entreTV y Radio.
17. 0-9: Teclas numéricas.
18. RECALL: Vuelve al ultimo Menú seleccionado.
19. INFO: Presenta información del Programa activo.
20. REV: En Menú Multimedia, busqueda en avance.
21. FWD: En Menú Multimedia, busqueda hacia atrás.
22. PREV: Vuelta a la situación anterior.
23. NEXT: Salto a al siguiente track.
24. ►: Reproducción
25. TIMESHIFT: Pausa
26. ■: Parada
27. PVR: Acceso directo al menú de Grabación de Video
28. : Grabación del programa en curso
29. V-FORMAT: Cambio de resolución de video.
30. ASPECT: Cambio del encuadre de pantalla 4:3,16:9
31. TIMER: Acceso directo al menú programador de eventos.
2.-MANDOADISTANCIA
Todas las funciones del Receptor pueden ser controladas con el mando a distancia.
Page 6
UK

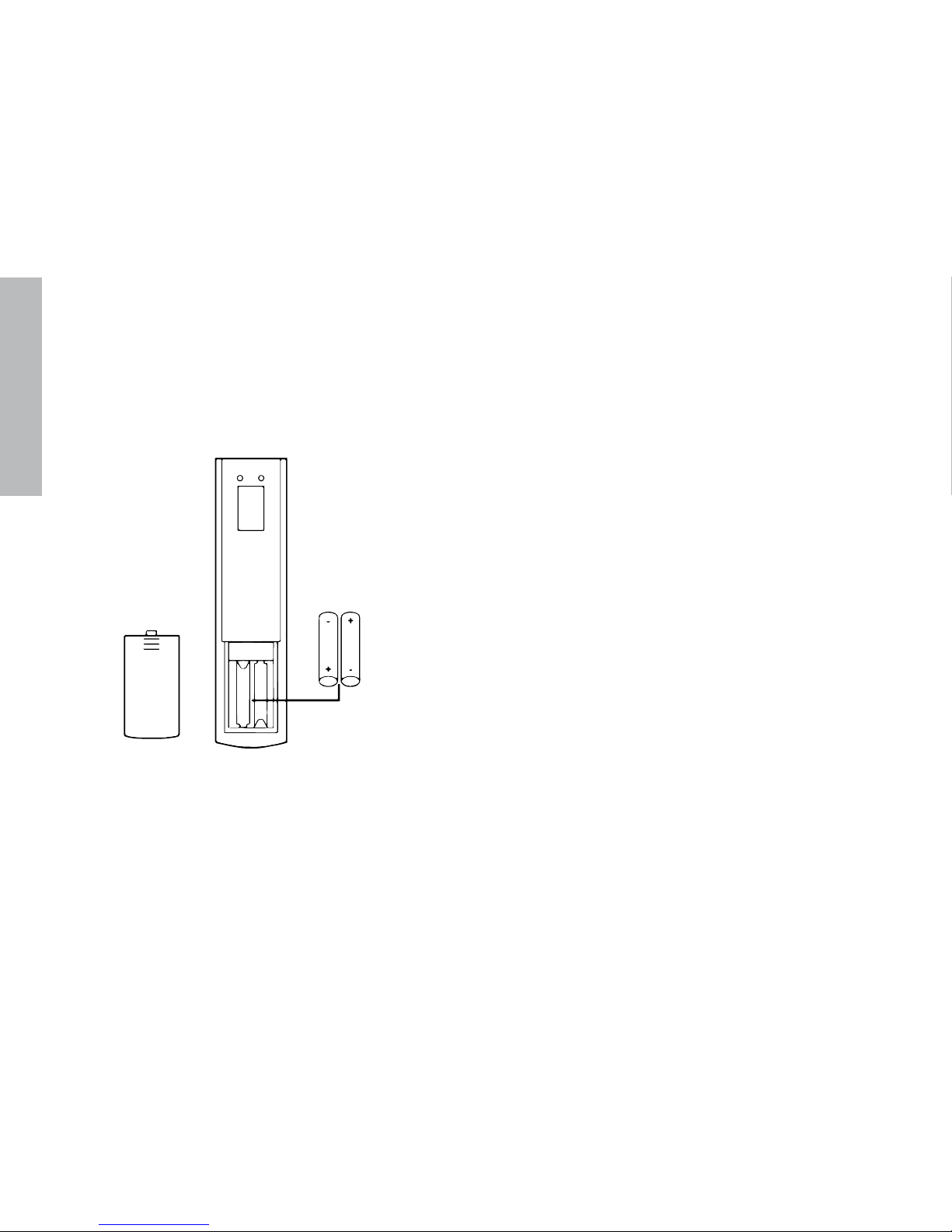

3.-COLOCACIÓNDELASBATERIAS
Insertar 2 baterias tipo UM-4 (AAA) observado el correcto posicionamiento según su polaridad y tal y como se indica en la siguiente gura:
• Si el Mando a Distancia falla incluso cerca del Receptor, por favor sustituya las baterías del Mando.
Notas:
• No utilice baterías recargables (Ni-Cd).
• No intente recargar las baterías, cortocircuitarlas o tirarlas
al fuego.
• No mezcle baterías viejas y nuevas en el mismo mando.
• Si no va a utilizar el Mando durante un largo período de
tiempo, saque las baterías.
• Conserve las baterías fuera del alcance de los niños.
Page 7

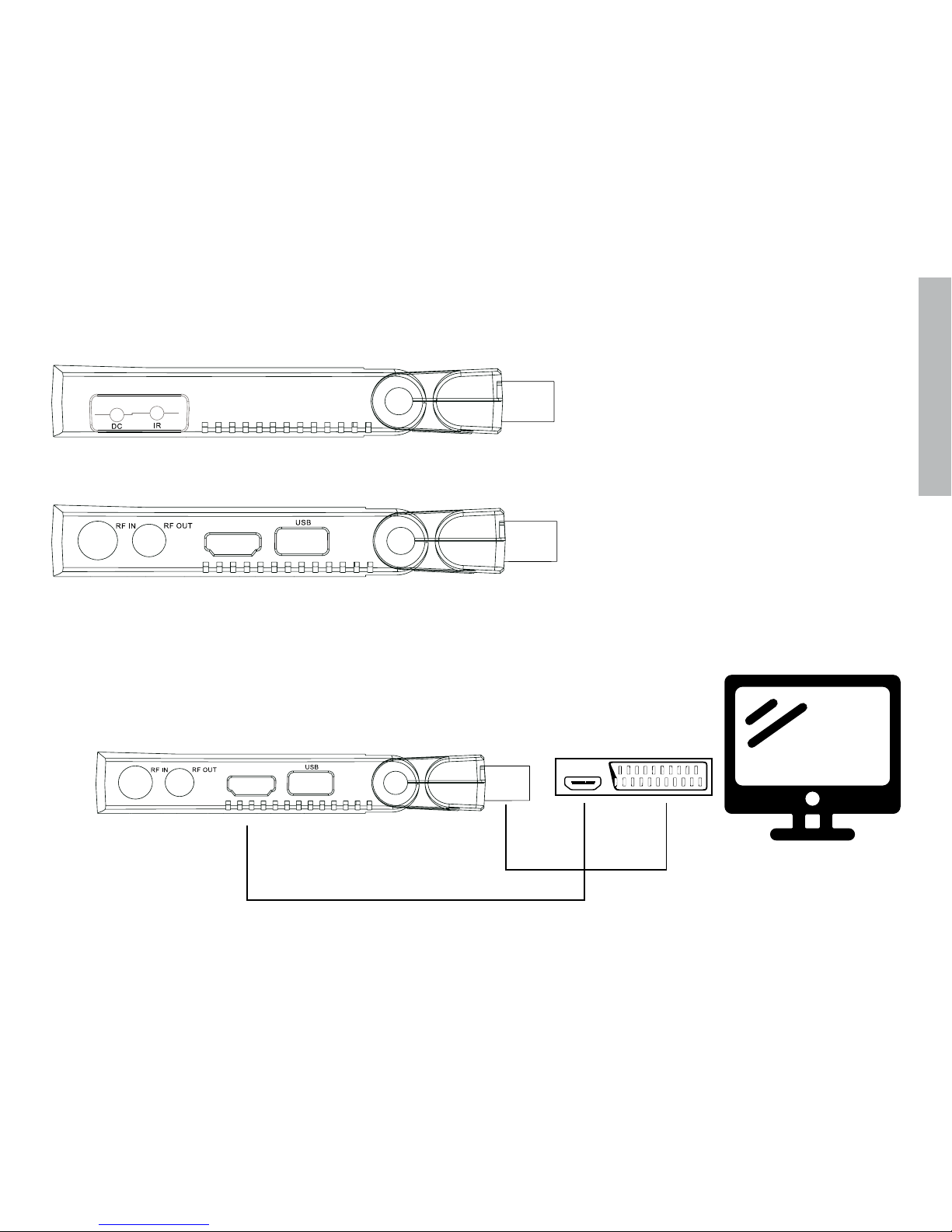

4.-INSTALACIÓNDELRECEPTOR
DC: Conector de alimentación VDC. IR: Conector del receptor de infrarojos.
RFIN:Entrada de las señales de antena RFOUT: Salida de las señales de antena. HDMI: Salida HDMI para TV. USB:Conector USB para memorias externas. SCART:Salida de audio y video analógico.
HDMI
SCART
Page 8
5.-GUÍADEINSTALACIÓN
Después de realziar todas las conexiones correctamente, en­cienda el televisor y asegúrese de que la unidad está conec­tada a la alimentación principal. Pulse el botón de encendido
para encender el aparato. Si utiliza el aparato por primera vez o lo ha restaurado a los Ajustes de fábrica, el menú de Guía de instalación aparecerá en la pantalla del televisor.
1. Encienda el televisor y el receptor.
2. Utilizando el botón ▲/ se puede mover hacia arriba y
hacia abajo en el menú.
3. Cuando haya alcanzado el menú campos requeridos, pulse
el botón OK para conrmar su selección.
4. Pulse el botón EXIT para salir.
Idioma OSD
1. Pulsar ◄ / ► para seleccionar un lenguaje diferente.
País
1. Pulsar ◄ / ► para ajustar el país.
Búsqueda de canales
1. Si selecciona la búsqueda de canales y pulsa el botón OK
comenzará la búsqueda automática del canal.
2. Una vez sintonizados los de canales, puede empezar a ver
los diferentes programas de televisión.
6.-PROGRAMACIÓN
Para acceder al menú, pulse el botón de menú y seleccione [Programa]. Utilizando las teclas DERECHA / IZQUIERDA se puede navegar por el menú. Este menú ofrece opciones para ajustar la conguración del programa. Seleccione una opción y pulse OK o DERECHA para ajustar esa conguración. Pulse el botón EXIT para salir del menú.
Editar programa
Para editar las preferencias del programa (bloquear, saltar,
favorito, mover o borrar), usted tendrá que entrar en el menú de edición de programas. Este menú requiere una contraseña de acceso. Introduzca la contraseña predeterminada “000000”. La contraseña de desbloqueo principal es “000000”.
Establecerloscanalesfavoritos:
Puede crear una lista de programas favoritos a los que se ac­ceder fácilmente. Ajuste de favoritos:
1. Seleccione el canal deseado y pulse el botón FAV. Un sím-
bolo en forma de corazón aparecerá y el canal será marcado
como favorito.
2. Repetir el paso anterior para seleccionar más canales fa­voritos
3. Para conrmar y salir del menú, pulse la tecla EXIT.
Page 9
DeshabilitarProgramasfavoritosoCanalderadio:
Seleccione el canal favorito y pulse el botón favorito en el man­do a distancia para cancelar.
Vercanalesfavoritos:
1. En el modo de visualización normal, pulse el botón Fav.
2. Pulse UP / DOWN para navegar a través de sus canales
favoritos
3. Pulse OK para seleccionar su canal favorito.
EliminarunProgramadeTVoRadio:
1. Seleccione el programa y pulse el botón AZUL. Aparecerá un
mensaje de advertencia. Pulse OK para borrar el canal,
2. Repita el paso anterior para seleccionar más canales a eli-
minar.
SaltarunProgramadeTVoRadio:
1. Seleccione el canal que desea omitir y pulse el botón VER-
DE. Se muestra un símbolo de salto. El canal queda así mar­cado.
2. Repita el paso anterior para saltar más canales
3. Para guardar la conguración y salir que la tecla, pulse EXIT.
DesactivarlafunciónSaltodeCanal:
Seleccione el canal de salto y pulse el botón verde del mando a distancia para desactivar la función.
CambiodeprogramasdeTVoRadio.
1. Seleccione el canal preferido a continuación, pulse el botón ROJO. Aparecerá un símbolo de movimiento.
2. Pulse ARRIBA / ABAJO para mover el canal.
3. Pulse Aceptar para conrmar
4. Repita los pasos anteriores para mover más canales.
Bloqueodeprogramas
Puede bloquear los programas seleccionados para su visión
restringida.
Para bloquear un canal de TV o de radio:
1. Seleccione el canal preferido a continuación, pulse el botón
AMARILLO. Se muestra un símbolo en forma de bloqueo. El canal ahora está marcado como bloqueado.
2. Repita el paso anterior para seleccionar más canales.
3. Para conrmar la conguración y salir del menú, pulse el
botón EXIT.
4. Pulse el botón AMARILLO para desactivar la función de
bloqueo de canales
5. Para ver los canales bloqueados, se le pedirá que introduzca la contraseña predeterminada ‘000000’ o su última contraseña establecida .La contraseña de desbloqueo Master es ‘000000’.
6. Pulsando el botón TTX, puede cambiar el nombre del
programa.
Page 10
EPG < Guía de Programación>
La EPG es una guía de televisión en pantalla que muestra los
programas hasta con siete días de antelación para cada canal sintonizado. Pulse el botón EPG en el mando a distancia para acceder a la guía. Puede utilizar la tecla UP / DOWN para seleccionar el progra­ma preferido. Si hay más de una página de información, utilice
el botón AZUL para subir la página y el botón AMARILLO para
la bajar la página.
Clasicar
La clasicación de Programas o Servicios se podrá realizar por: LCN (Logic Channel Number), por Nombre del Servicio, Por ID (Identicador del Servicio) o por ONID(Identicador Ori­ginal de la red).
LCN
1. [Off]: Deshabilita la ordenación por LCN.
2. [On]: Habilita la ordenación por LCN.
7.-IMAGEN
Este menú permite determinar la conguración de vídeo. Pulse ARRIBA / ABAJO para seleccionar una opción y pulse DERE­CHA / IZQUIERDA para ajustar esa conguración. Pulse EXIT
para salir del menú.
Resolución
Con esta función puede cambiar la resolución de la imagen.
[480P]: Para Sistemas NTSC [576P]: Para Sistemas PAL [720P]: Para sistemas NTSC o PAL [1080I]: Para sistemas NTSC o PAL [1080P]: Para sistemas NTSC o PAL
Formato de TV
Dependiendo de los Sistemas de emisión de su País podrá
elegir entre: [NTSC]: Para Sistemas NTSC [PAL]: Para Sistemas PAL
Page 11
8.-BÚSQUEDADECANALES
Búsqueda automática
Esta opción buscará automáticamente los canales y los memo-
rizará, borrándose todos los canales previamente guardados. Seleccione [Búsqueda automática] y pulse OK o DERECHA para iniciar la búsqueda de canales. Para cancelar la búsque-
da de canales, pulse EXIT.
Búsqueda manual
Esta opción le permite explorar nuevos canales sin borrar los canales y ajustes guardados previamente.
1. - Seleccione [Búsqueda manual] y pulse OK o RIGHT. Apa-
recerá la pantalla de búsqueda de canales.
2. - Pulse la tecla derecha / izquierda para seleccionar la fre-
cuencia del canal.
3. - Pulse OK para iniciar la búsqueda de canales
Todo canal encontrado se memorizará con el resto.
Tensión para antena externa
Activando esta función, se dispondrá en el conector de antena
de 5 VDC para alimentar a una antena externa.
9.-HORA
Pulse el botón ▲ / ▼ para navegar por el Menú.
1. - [Compensación horaria]: Pulse el botón ◄ / ► para
seleccionar la compensación automática o manual.
<Auto>: Se realizará el ajuste automático tomando como
referencia su país.
<Manual>: El ajuste horario se deberá realizar manualmente.
2. - [Sleep]: Pulse el botón ◄ / ► para seleccionar el tiempo
hasta el apagado del equipo.
3. - [Power On/Off]: Navegue por el Menú para programar la hora de encendido y apagado automático:
Page 12
10.-OPTION
Pulsando ▲/▼ podrá seleccionar:
1. - [OSD Language]: Pulsando ◄/► podrá seleccionar el
idioma de los mensajes en pantalla.
2. - [Idioma de subtítulos]: Pulsando ◄/► seleccionará el
idioma de los subtítulos.
3. - [Idioma de audio]: Pulsando ◄/► seleccionará el idioma
de audio.
4. - [Salida digital ]: Pulsando ◄/► seleccionará la salida
de audio digital: <PCM>(salida stereo HDMI), <RAW HDMI On> o <RAW HDMI
Off>
11.-SISTEMA
Pulse el botón ▲ / ▼ para seleccionar un elemento.
1. - [Control Paterno]: Pulse el botón OK para seleccionar la
edad. <Contraseña de entrada>: Por defecto 000000
2. - [Establecer contraseña]: Pulse el botón OK para introdu-
cir contraseña.
3. - [Restablecer valores predeterminados]: Pulse el botón
OK para restaurar los valores de fábrica. <Contraseña de entrada>: Por defecto 000000
4. - [Información]: Pulse el botón OK para ver la información
sobre el modelo, la versión de SW y HW versión.
5. - [Software update]: Puede seleccionar OAD (Por aire) o USB para actualizar el SW interno
12.-USB
Pulse ▲/▼ y seleccione una función.
1. – Multimedia Pulse el botón OK para seleccionar música, fotos, películas
o PVR.
1.1.-<Música>
Pulse el botón Aceptar para congurar Música. Podrá reprodu­cir formatos como MP3, WMA etc.
1. [Ok] / [►]: Pulse el botón OK / PLAY para reproducir archi­vos de música.
2. [| <<]: Pulse el botón SKIP- para reproducir el archivo de música anterior.
3. [>> | ]: Pulse el botón SKIP + para reproducir el siguiente archivo de música.
4. [<<]: Pulse el botón F.RWD para ir hacia atrás. Su velocidad se puede aumentar hasta -2X, -4X, -8X, -16x, -32x.
5. [>>]: Pulse el botón F.FWD para ir hacia adelante. Su ve­locidad puede ser incrementada hasta 2X, 4X, 8X, 16X, 32X.
6. [| ►]: Pulse el botón STEP para reproducir música con el
paso controlado.
Page 13
7. [■]: Pulse el botón STOP para detener la reproducción de
música.
8. [|| ]: Pulse el botón PAUSE para hacer una pausa en la mú-
sica.
1.2.-<Foto>
Pulse el botón Aceptar para congurar la función de Foto.
Podrá reproducir formatos como jpg, bmp etc
1. [Ok]: Pulse el botón OK para ver una foto.
2. [Slide Show]: Pulse el botón ROJO para presentación de
diapositivas de fotos.
3. [Mostrar Cuadrícula]: Pulse el botón azul para mostrar
cuadrícula de fotos.
4. [EXIT]: Pulse el botón EXIT para salir.
1.3.-<Película>
Pulse el botón Aceptar para entrar en el Menú”Película”. Los formatos reproducibles son: mp4, 3gp, avi, etc ...
1. [Ok] / [►]: Pulse el botón OK / PLAY para reproducir la
película.
2. [| <<]: Pulse el botón SKIP para reproducir el archivo
anterior.
3. [>> | ]: Pulse el SKIP + botón para reproducir el archivo
siguiente.
4. [<<]: Pulse el botón F.RWD para ir hacia atrás. Su veloci
dad se puede aumentar hasta -2X, -4X, -8X, -16x, -32x.
5. [>>]: Pulse el botón F.FWD para ir hacia adelante. Su velo­cidad puede ser incrementada hasta 2X, 4X, 8X, 16X, 32X.
6. [| ►]: Pulse el botón STEP para reproducir películas con el
paso controlado.
7. [■]: Pulse el botón STOP para detener la reproducción de
la película.
8. [|| ]: Pulse el botón PAUSE para hacer una pausa en la
película.
9. [Avance / Pantalla completa]: Pulse el botón ROJO para ver la película en vista previa o el modo de pantalla completa.
1.4.- [PVR]
Pulse el botón Aceptar para establecer parámetros sobre PVR. Sólo se admite formatos mts.
1. [Ok] / [►]: Pulse el botón OK / PLAY para reproducir la
película.
2. [| <<]: Pulse el botón SKIP- reproducir el archivo anterior.
3. [>> | ]: Pulse el SKIP + botón para reproducir el archivo
siguiente.
4. [<<]: Pulse el botón F.RWD para ir hacia atrás. Es la veloci­dad puede ser incrementada hasta -2X, -4X, -8X, -16x, -32x.
5. [>>]: Pulse el botón F.FWD para ir hacia adelante. Es la ve­locidad puede ser incrementada hasta 2X, 4X, 8X, 16X, 32X.
Page 14
6. [| ►]: Pulse el botón STEP para reproducir películas con el
paso controlado.
7. [■]: Pulse el botón STOP para detener la reproducción de
la película.
8. [|| ]: Pulse el botón PAUSE para hacer una pausa en la
película.
9. [Vista previa / pantalla completa]: Pulse el botón ROJO
para ver la película en la vista previa o el modo de pantalla
completa.
10. [Eliminar]: Pulse el botón AMARILLO para eliminar el
archivo de registro.
11. [Renombrar]: Pulse el botón VERDE para cambiar el
nombre de archivo de registro.
2. – Foto congurar.
1. [Tiempo de presentación]: Pulse ◄/► para cambiar el tiem-
po de presentación.
2. [Modo de presentación]: Pulse ◄/► para cambiar el modo
de presentación.
3. [Relación de presentación]: Pulse ◄/► para cambiar o
mantener esta relación.
3. – Película congurar.
1. [Subtítulos especícos]: Pulse ◄/► para cambiar el ta-
maño de los subtítulos: Big (Grandes), Normal y Small (Pe­queños)
2. [Subtitulos BG]: Pulse ◄/► para cambiar el fondo de los subtítulos: <Gray><YellowGreen><Transparent><White>
3. [Fuente color de subtítulo]: Pulse ◄/► para cambiar la
fuente de los subtítulos.
<Green><White><Black><Red><Blue>
4.- PVR Congurar
1. [Record Device]: Pulsando OK se accede a la ventana de
Grabación.
a) [Disk]: Pulsando ◄/► se selecciona el dispositivo para
la grabación.
b) [Timeshift Size]: Pulsar ◄/► para cambiar el tamaño del
timeshift.
2. [Format]: Pulsando OK entra en la pantalla de Formateo. a) [Format]: Pulsando ◄/► selecciona el dispositivo a for-
matear.
b) [Sistema de chero]: Sólo válido FAT32. c) [OK]: Pulse OK y comenzará el formateo.
13.-FUNCIONAMIENTOBÁSICO
En la visualización de programas de TV, puede hacer lo siguiente:
1. [CH ▲ / CH ▼]: Para cambiar los programas de televisión
actuales.
2. [VOL◄ / VOL►]: Para ajustar el volumen del televisor.
Page 15
3. [0 ~ 9]: Pulse la tecla numérica y seleccionará directamente
el programa de televisión.
4. [REC]: Graba el programa actual cuando haya insertado el
dispositivo de almacenamiento USB
5. [SUB-T]: Seleccione subtítulos de televisión.
6. [AUDIO]: Seleccione el idioma del programa de TV.
7. [OK]: Muestra una lista de programas de televisión.
8. [FAVOR]: Entre en el menú de programas favoritos; selec-
cionar el programa favorito que desea ver.
9. [INFO]: Pulse el botón de primera para mostrar el banner
del programa de TV actual Si usted presiona el botón dos
veces se mostrará la ventana de información del programa.
Page 16
UK
THIS SYMBOL INDICATES IMPOR­TANT INSTRUCTION ACCOMPAN­YING THE PRODUCT
CorrectDisposalofThisProduct (Waste Electrical & Electronic Equipment) This Marking Shown on the product or its literature indicates that it should not be disposed with other household wastes at the end of its working life. To prevent possible harm to the environment or
human health from uncontrolled waste disposal, please separate this from other types of wastes and recycle it responsibility to promote the sustainable reuse of maternal resources. Household users should contact either the retailer where they purchased this product. Or their local
government ofce, for details of where and how they can take this item lot environmentally sale recycling. Business users should contact their supplier and check the terms and conditions of the
purchase contract. This product should not be mixed with other commercial wastes for disposal.
Fagor Electrónica S.Coop. declare under our own responsability the conformity of product TEDI 5000 HD according
to the specications of directives of the European Parliament: 2004/108/EC, 2006/95/EC, 2011/65/EC y 2009/125/ EC. For the evaluation, the following standards have been applied: EN 55022:2010; EN 55024:2010; EN 61000-3­2:2014; EN 61000-3-3:2013.
CAUTIONRISKOFELECTRICSHOCK,DONOTOPEN.
TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE COVER, NO USER SERVICEABLE PARTS INSIDE REFER SERVICING TO QUALIFIED SERVICE PERSONNEL
THIS SYMBOL INDICATES DANGEROUS VOLTAGE INSIDE THE PRODUCT THAT PRESENTS A RISK OF ELECTRIC SHOCK OR PERSONAL INJURY
Page 17
UK
1.-IMPORTANTSAFETYINSTRUCTIONS
To inform users of possible dangers on the apparatus or on its
components, the above symbols can be applied. To reduce the risk of re and electric shock, do not expose this
unit to rain or moisture.
Please carefully read these precautions and instructions before operating this unit. Keep the manual for future reference.
PowerCordProtection
• To avoid any malfunctions of the unit and to protect against electric shock, re or personal injury, please observe the following:
• Hold the plug rmly when connecting or disconnecting the
AC power plug.
• Keep the AC power plug away from heating appliances.
• Do not attempt to repair or reconstruct the AC power plug
in any way.
• Never make or change connections with the power
switched on.
• Avoid dropping and damaging Remote Control Unit.
The ventilation should not be impeded by covering the venti-
lation openings with items, such as newspapers, table-cloths,
curtains, etc.;
No naked ame sources, such as lighted candles, should be placed on the apparatus;
Attention should be drawn to the environment aspects of ba­ttery disposal. Don’t throw used batteries in dustbin. Please contact your retailer in order to protect the environment.
Don’t use the apparatus in tropical climates;
The apparatus shall not be exposed to dripping or splashing
and that no objects lled with liquids, such as vases, shall be
placed on the apparatus.
Where the mains plug is used as the disconnect device, the disconnect device shall remain readily operable. The main
plug shall remain readily operable.
If the electric cable is damaged, it must be replaced by the
manufacturer, or by the qualication persons, in order to avoid
a danger.
Page 18
UK
Main Processor MSD 7T01 Power Voltage DC5V2A Flash memory 32MB Power Consumption 10W MAX DDR 512M Transponder DVB-T2 Video decoder Standard ISO/IEC 13818-1; ARIB
STB-B10 MP@ML,MPEG-2AV-
C(MP L4.1) ,
OSD language Multi-Language
Audio decoder MP3 EPG Yes Video output ratio 4:3,16:9 Teletext, TV and Radio list handling Yes Input frequency VHF:173.5MHz-230MHz UH-
F:474MHz - 866MHz
Favorite list editing for both radio and TV Yes
Bandwidth 6/7/8MHz Channel search with automatic/manual/
Blind scan
Yes
Modulation QPSK, 16QAM, 64QAM Parental lock by PIN code Yes FEC mode 1/2, 2/3, 3/4, 4/5,5/6, automatic Aspect ratio handling Yes Standard ISO/IEC 13818-1; ARIB STB-B10 Software update By USB RF IN-RFLOOP Loop through output: IEC-type,
connector, single tuner
Remote control with battery Yes
HDMI Yes User's Manual Yes SCART Yes IR Yes
Page 19
UK
1. STANDBY: Switch the product to on or standby.
2. SUB-T: Select Subtitles / Language.
3. TTX: Display Teletext contents.
4. MUTE: Mute or Restore Audio Output.
5. EPG: (Electronic Program Guide) Call up the EPF.
6. GOTO: Set the play time of media.
7. PAGE-/+: Page turning.
8. AUDIO: Select an Audio Language or Audio Mode.
9. REPEAT: Turn on/off repeat mode.
10. MENU: Press this button to run menu on screen and call command box.
11. EXIT: Press to return to the previous menu.
12. CH+/-: Navigate through the Menu. Select the next or previous Channel.
13. VOL-/+: Volume increase and Decrease.
14. OK: Select the highlighted item.
15. FAV: Display or edit the favorite program list.
16. TV/RADIO: Switch between TV and Radio mode.
17. 0-9(Numeric Buttons): Selected menu.
18. RECALL: Return to the last selected menu.
19. INFO: Show information of the current program.
20. REV: Search forward during media play.
21. FWD: Search backward during media play.
22. PREV: Return to the previous track during playing.
23. NEXT: Skip to the next track during playing.
24. ►: Press to resume playback.
25. TIMESHIFT: Pause media play/starts or resume.
26. ■: Press this button to stop the running program.
27. PVR: Access to the personal video recording menu.
28. : Record the current programm.
29. V-FORMAT: Turn to the video resolution.
30. ASPECT: Set the length-width ratio of screen 4:3, 16:9.
31. TIMER: Start/record some programs in a certain time.
2.-REMOTECONTROL
All receiver features can be controlled with the remote
controller.
Page 20
UK
3.-BATTERYINSTALLATION
Insert 2 pieces batteries while observing the correct (+) and (-) polarities as illustrated below:
Aboutthebatteries
• If the remote control unit fails to work even when it is ope­rated near the receiver, please replace the batteries (not included).
• Use 2 batteries of UM-4 (AAA) size (not included).
Notes:
• Do not use rechargeable (Ni-Cd) batteries.
• Do not attempts to recharge, short circuit, disassemble or throw the batteries into the re.
• Do not drop, step on or cause any impact to the remote con-
trol unit. This may damage it, resulting malfunction.
• Do not mix old and new batteries.
• If the remote control unit is not going to be used for a long time, remove the batteries.
Caution
Keep batteries out of children’s reach. If batteries are swa­llowed, contact a physician immediately.
Page 21
UK
4.-PRODUCTINSTALLATION
DC: power adapter connection IR: remote control receiver.
RFIN: Connect the antenna . RFOUT: Loop Out is an output port of the TDT IN signal. HDMI: Connect the TV HDMI IN. USB: Data input from USB storage devices. SCART:Transmitting the composite video signal
HDMI
SCART
Page 22
UK
5.-INSTALLATIONGUIDEANDOPERATION
After all connections have been made properly, switch on your TV and make sure the unit is connected to the Main Power.
Press Power button to switch the unit on. If you are using the
unit for the rst time or have restored the unit to Factory Default,
the Installation Guide Menu will appear on your TV screen.
1.Turn on your TV and receiver.
2. Used the ▲/▼ button you can move upwards and
downwards in the menu.
3. When you have reached the required subject menu. Press the OK button to conrm your selection.
4. Press theEXITbutton to exit.
OSD Language
1. You can press the◄/► button to select different language.
Country
1. You can press the◄/► button to set the country which you
belong to.
Channel Search
1.If you select channel search and press the OK button .Then
start to auto search the channel.
2. Once channel tuning is complete, you can start watching TV
program.
6.-PROGRAM
To access the Menu, press the MENU button and Select [Pro-
gram]. Using the RIGHT/LEFT keys you can navigate through the menu. This Menu provides options to adjust the Program
Settings. Select one option and press OK or RIGHT to adjust that setting. Press the EXIT button to exit the Menu.
Program edit
To edit your program preferences (lock, skip, favorite, move or delete), you will need to enter the Program Edit Menu.
This Menu requires a password to access. Enter the default
password ”000000”. The master unlock password is “000000”.
SetFavoriteChannels:
You can create a shortlist of favorite programs that you can
easily access.
Set Favorite TV or Radio program:
1.Select your desired channel then press the FAV button. A
heart-shaped symbol will appear and the channel is marked as a Favorite.
2.Repeat the previous step to select more Favorite channels
3.To conrm and exit the Menu, press the EXIT key.
Page 23
UK
DisableFavoriteTVorRadioChannel:
Select the Favorite channel and press Favorite button on the
remote control to cancel.
ViewFavoriteChannel
1. While in normal viewing mode, press Favorite button and the Favorite Menu will appear.
2. Press UP/DOWN to browse through your Favorite Channels
3. Press OK to select your Favorite channel.
DeleteaTVorRadioProgram
1. Select the Program and then press the BLUE button.A war­ning message will appear. Press OK to delete the channel,
2. Repeat the previous step to select more channels to delete.
SkipTVorRadioChannel
1. Select the channel you would like to skip and press the GREEN button.A skip symbol is displayed. The channel is mar­ked as a skip.
2. Repeat the previous step to skip more channels
3. To save your setting and exit it the menu, press EXIT key.
DisabletheSkipChannelfunction:
Select the skip channel and press the GREEN button on the
remote control to cancel.
MoveaTVorRadioProgram
1. Select the preferred channel then press the RED button. A
move symbol will appear.
2. Press UP/DOWN to move the channel.
3. Press OK to conrm
4. Repeat the above steps to move more channels.
LockProgram
You can lock selected programs for restricted viewing. To lock a TV or Radio channel:
1. Select the preferred channel then press the YELLOW
button. A lock-shaped symbol is displayed. The channel is now marked as locked.
2. Repeat the previous step to select more channels.
3. To conrm your setting and exit the menu, press the EXIT
button.
4. Press the YELLOW button to disable the lock channels
function
5. To view the locked channels, you will be required to enter
either the default password ’000000’ or your last set password .The master unlock password is ‘000000’.
6. Press the TTX button, You can rename the program by
softkeyboard.
Page 24
UK
EPG < Program Guide>
The EPG is an on-screen TV guide that shows scheduled pro-
grams seven days in advance for every tuned channel.
Press the EPG button on the Remote Control to access the guide. You can use the UP/DOWN key to select the preferred pro­gram. If there is more than one page of information, use the
BLUE button for page up and the YELLOW button for page
down.
Sort
1. [By LCN]: Sort of programs under the LCN.
2. [By Service Name]: According to the beginning letter of the
program name to sort.
3. [By Service ID]: According to service ID to sort.
4. [By ONID]: Sort of programs according to ONID.
LCN
1. [Off]: Disable to sort the programs by LCN.
2. [On]: Enable to sort the programs by LCN.
7.-PICTURESETTING
This Menu provides options to adjust the video settings. Press UP/DOWN to select an option and press RIGHT/LEFT to adjust
that setting. Press EXIT to exit the menu.
Resolution
You can change this setting if the picture resolution does not appear to be correct. This setting is to match the most common setting for HDTV.
[480P]: for NTSC TV system [576P]: for PAL TV system [720P]: for NTSC or PAL TV system [1080I]: for NTSC or PAL TV system [1080P]: for NTSC or PAL TV system
TV Format
If the picture does not appear to be correct you can change this setting.This should match the most common setting for TVs in your country.
[NTSC]: for NTSC system TV [PAL]: for PAL system TV
Page 25
UK
8.-CHANNELSEARCH
To access the menu, press MENU and select [Search Channel]
using the RIGHT/LEFT keys. This Menu provides options to
adjust the Search Channel settings.
Press UP/DOWN to select an option and press RIGHT/LEFT to
adjust the settings. Press EXIT to exit the Menu
Auto Search
This option will automatically search for channels and save them. All previously saved channels and setting will be deleted.
Select [Auto Search] and press OK or RIGHT to start channel search. To cancel channel search, press EXIT. Any channels
that have been found will be saved. If you don’t know the frequency .Automatic search can search program from the prepared frequency. Program will be saved
when the search is completed.
Manual Search
This option allows you to scan for new channels without dele-
ting previously saved channels and settings.
1. - Select [Manual Search] then press OK or RIGHT. The chan-
nel search screen will appear.
2. - Press the RIGHT/LEFT key to select the channel frequency.
3. - Press OK to start searching channels. If a channel is found,
it is saved.
Antenna Power
You can get 5 VDC from RF input to supply one external an­tenna.
9.-TIME
Press the ▲/▼ button to select one item.
1. - [Time Offset]: Press the◄/► button to select auto or
manual.
<Auto>: Time Zone will be setted automatically by country
region.
<Manual>: Time Zone will be setted by manual.
2. - [Sleep]: Press the◄/► button to select the sleep time.
3. - [Power On/Off]: Press the OK button into setting window:
3.1. - [Power On]: Press the◄/► button to select Disable or
Enable.
<Disable>: You could not set the power on time. <Enable>: You could set the power on time.
3.2. - [Power On Time]: Press number key to input time.
3.3. - [Power On]: Press the◄/► button to select Disable
or Enable.
<Disable>: You could not set the power off time.
Page 26
UK
<Enable>: You could set the power off time.
3.4. - [Power Off Time]: Press number key to input time.
10.-OPTION
Press the ▲/▼ button to select one item:
1. - [OSD Language]: Press the◄/► button to select langua-
ge that display on the menu.
2. - [Subtitle Language]: Press the◄/► button to select the
subtitle language.
3. - [Audio Language]: Press the ◄/► button to select the
audio language.
4. - [Digital Audio]: Press the ◄/► button to set the output
form of digital audio.
<PCM>: Local decoding, HDMI stereo output. <RAW HDMI On> HDMI output track digital source, ampli­er decoding. <RAW HDMI Off>: After decoding, and then output to the amplier by the optical ber.
11.-SYSTEM
Press the ▲/▼ button to select one item.
1. - [Parental Guidance]: Press the OK button to select the age level.
<Input Password>: Default 000000
2. - [Set Password]: Press the OK button to input new
password.
3. - [Restore Factory Default]: Press the OK button to restore
factory default.
<Input Password>: Default 000000
4. - [Information]:Press the OK button to see the information
about the model, SW version and HW version.
5. - [Software Update]: You can select OAD or USB to up-
date: <OAD>: On air download. <USB Upgrade>: You must prepare a le of usb_upgrade_all_ ash.bin.
12.-USB
Press the ▲/▼ button to select one item.
1. – Multimedia
Press theOK button to select a subject such as music, photo,
movie or PVR.
1.1. - <Music>
Press the OK button to set parameters about Music congures. Player support format such as mp3, wma and so on.
1. [Ok] / [►]: Press the OK/PLAYbutton to play music le.
2. [ |<< ]: Press the SKIP- button to play previous music le.
Page 27
UK
3. [ >>| ]: Press the SKIP+ button to play next music le.
4. [ << ]: Press the F.RWD button to play backward. Its speed can be increased up to -2X ,-4X, -8X, -16X, -32X.
5. [ >> ]: Press the F.FWDbutton to play forward. Its speed can be increased up to 2X, 4X, 8X, 16X, 32X.
6. [ |► ]: Press the STEP button to play music with step speed.
7. [ ■ ]: Press the STOP button to stop playing music.
8. [ || ]: Press thePAUSE button to pause music.
1.2. - <Photo> Press the OK button to set parameters about photo congu-
res. Viewer support format such as jpg, bmp and so on…
1. [Ok]: Press the OK button to view a photo.
2. [Slide Show]: Press theRED button to slide show photo.
3. [Grid Show]: Press theBLUEbutton to grid show photo.
4. [EXIT]: Press the EXIT button to exit.
1.3. - <Movie> Press the OK button to set parameters about movie congures. Player support format such as mp4, 3gp, avi and so on…
1. [Ok]/[►]: Press the OK/PLAYbutton to play movie.
2. [ |<< ]: Press the SKIP-button to play previous movie le.
3. [ >>| ]: Press the SKIP+ button to play next movie le.
4. [ << ]: Press the F.RWD button to play backward. Its speed can be increased up to -2X ,-4X, -8X, -16X, -32X.
5. [ >> ]: Press the F.FWD button to play forward. Its speed can
be increased up to 2X, 4X, 8X, 16X, 32X.
6. [ |► ]: Press the STEP button to play movie with step speed.
7. [ ■ ]: Press the STOP button to stop playing movie.
8. [ || ]: Press the PAUSE button to pause movie.
9. [Preview/Full Screen]: Press the RED button to view the mo-
vie in preview or full screen mode.
1.4.- [PVRCongure]
Press the OK button to set parameters about PVR congures.
Player only support format mts.
1. [Ok]/[►]: Press the OK/PLAY button to play movie.
2. [ |<< ]: Press the SKIP- button to play previous movie le.
3. [ >>| ]: Press the SKIP+ button to play next movie le.
4. [ << ]: Press the F.RWD button to play backward. It’s speed
can be increased up to -2X ,-4X, -8X, -16X, -32X.
5.[ >> ]: Press theF.FWDbutton to play forward. It’s speed
can be increased up to 2X, 4X, 8X, 16X, 32X.
6. [ |► ]: Press the STEP button to play movie with step
speed.
7. [ ■ ]: Press the STOP button to stop playing movie.
8. [ || ]: Press the PAUSE button to pause movie.
9. [Preview/FullScreen]: Press theREDbutton to view the
movie in preview or full screen mode .
10. [Delete]: Press the YELLOW button to delete record le.
11. [Rename]: Press the GREEN button to rename record le.
Page 28
UK
2. - Photo Congure.
1. [Slide Time]: Press the ◄/► button to change the slide
time.
2. [Slide Mode]: Press the ◄/► button to change the slide
mode.
3. [Aspect Ratio]: Press the ◄/► button to change aspect ratio in keep or discard.
3. - Movie Congure.
1. [Subtitle Specic]: Press the ◄/► button to change subtitle size: <BIG> <NORMAL><SMALL>
2. [Subtitle BG]: Press the ◄/► button to change subtitle background: <Gray><YellowGreen><Transparent><White>
3. [Subtitle FontColor]: Press the ◄/► button to change sub-
title font color.
<Green><White><Black><Red><Blue>
4.- PVR Congure
1. [Record Device]: Press the OK button into record device
window.
a) [Disk]: Press the ◄/► button to select record device. b) [Timeshift Size]: Press the ◄/► button to change timeshift
size.
2. [Format]: Press theOK button into format window.
a) [Format]: Press the ◄/► button to select format device. b) [File System]: Only support of le system FAT32. c) [OK]: Press the OK button to start format.
13.-TVVIEWINGANDOPERATION
In the TV viewing mode, you can do the following:
1. [CH▲/CH▼]: To change the current TV programs.
2. [VOL◄/VOL►]: To adjust the TV volume.
3. [0~9]: Press the key number, selecting television
program.
4. [REC]: Record the current program when you have inser-
ted the USB storage device
5. [SUB-T]: Select TV subtitles.
6. [AUDIO]: Select the TV program language.
7. [OK]: Display a list of television programs.
8. [FAVOR]: Enter the favorite program menu; selecting the
favorite program which you want to watch.
9. [INFO] : Press the button rst to display the current TV
program banner .If you press the button twice the banner disappear and it will display the program information window.
Page 29
UK
Page 30
FR
CE SYMBOLE INDIQUE LÈXISTENCE DÌNSTRUCTIONS IMPORTANTES ACCOMPAGNANT LE PRODUIT
Eliminationdeceproduit(DEEE)
La présence de ce symbole sur le produit ou le matériau indique que ne doit pas être jetés avec les autres déchets ménagers à la n de sa vie utile. Pour éviter toute atteinte à l’environnement ou la santé humaine auprès de l’élimination incontrôlée des déchets, le séparer des autres types de déchets et de recyclage. Les particuliers sont invités à contacter le magasin où ils ont acheté le produit. Ou leurs autorités locales pour savoir comment et où ils peuvent faire le recyclage
approprié.
Fagor Electrónica S.Coop. déclare sous sa seule responsabilité la conformité du produit : TEDI 5000 HD conformé­ment aux exigences des directives du Parlement européen : 2004/108/EC, 2006/95/EC, 2011/65/EC et 2009/125/ EC, par l’application des Normes EN 55022:2010; EN 55024:2010; EN 61000-3-2:2014; EN 61000-3-3:2013.
ATTENTION.RISQUEDEDECHARGESELECTRIQUESNEPASOUVRIR
POUR REDUIRE LE RISQUE DE DECHARGES ELECTRIQUES NE PAS
OUVRIR L`ÊQUIPEMENT. RECOUREZ A PERSONNEL QUALIFIE SÌL EST
NECESSAIRE DE LÒUVRIR.
CE SYMBOLE INDIQUE DES TENSIO­NES DANGEREUSES A LÌNTERIEUR QUI PEUVENT PROVOQUER DOM­MAGES SUR LA SANTE HUMAINE
Page 31
FR
1.-CONSIGNESDESECURITEIMPORTANTES
Lisez ces instructions avant d’utiliser cet équipement, Conser­vez ces instructions pour des consultations ultérieures.
Protectionducâbled’alimentationetadaptateursecteu-
Pour éviter tout dommage à l’unité et à protéger contre les chocs électriques, d’incendie ou de blessure, considérer les points suivants:
• Tenez fermement la prise pour brancher ou débrancher l’adaptateur secteur.
• Gardez l’adaptateur secteur à distance des appareils de
chauffage.
• Ne pas tenter de réparer ou de reconstruire l’adaptateur
secteur en aucune façon.
• Débranchez l’appareil de l’alimentation principale avant de faire ou modier les connexions.
• Évitez toute chute et endommager la télécommande.
Veillez à ce que la ventilation ne soit pas entravée par des éléments recouvrant les ouvertures de ventilation (journaux, nappes, rideaux, etc.)
Ne posez pas de source de amme nue (bougies allumées, par exemple) sur l’appareil.
Les piles peuvent contenir des produits toxiques dangereux pour l’environnement. Eliminez donc immédiatement les bat­teries conformément à la réglementation légale en vigueur. Ne
jetez jamais les piles dans les ordures ménagères normales.
N’utilisez l’appareil que dans des climats modérés, pas dans
des climats tropicaux.
Ce récepteur ne doit par être exposé aux gouttes ou projec-
tions de liquide, aucun objet rempli de liquide, tel qu’un vase,
ne doit être placé sur le récepteur.
La prise secteur sert de dispositif de sectionnement de l’ali­mentation 230V, même si l’appareil est éteint. La che d’alimentation doit être aisément accessible. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant ou par des personnes qualiées, an d’éviter
un risque.
Page 32
FR
Processeur principal MSD 7T01 Tension d’alimentation DC5V2A Mémoire ash 32MB Consommation 10W MAX DDR 512M Transpondeur DVB-T2 Décodeur vidéo Standard ISO/IEC 13818-1; ARIB
STB-B10 MP@ML,MPEG-2AV-
C(MP L4.1) ,
Langue de l’OSD Multi-Language
Décodeur audio MP3 EPG Oui Rapport de sortie vidéo 4:3,16:9 Réglage Télétexte, liste TV et Radio Oui Fréquence d’entrée VHF:173.5MHz-230MHz UH-
F:474MHz - 866MHz
Édition de la liste des favoris pour la radio et la télévision
Oui
Bande passante 6/7/8MHz La recherche de chaîne avec scan
manuel / automatique
Oui
Modulation QPSK, 16QAM, 64QAM Le verrouillage parental par code PIN Oui FEC 1/2, 2/3, 3/4, 4/5,5/6, automatic Sélection rapport d’image Oui Standard ISO/IEC 13818-1; ARIB STB-B10 Mise à jour logicielle By USB RF IN-RFLOOP Loop through output: IEC-type,
connector, single tuner
Télécommande avec pile Oui
HDMI Oui Manuel d’utilisateur Oui SCART Oui IR Oui
Page 33
FR
1. STANDBY: Bascule entre le mode Opération et le mode standby.
2. SUB-T: Afche les informations des sous-titres.
3. TTX: Visualise les informations du Télétexte de la chaîne en cours.
4. MUTE: Cup le son.
5. EPG: (Guide électronique des programmes) Afche la diffusion du guide des programmes TV/Radio par le fournisseur TV.
6. GOTO: Saut à une heure déterminée dans un chier multimédia.
7. PAGE-/+: Fait passer à la page suivante/précédente.
8. AUDIO: Fait passer le mode audio á gauche, droite et stéréo.
9. REPEAT: Activer ou désactiver le mode de répétition.
10. MENU: Accède au menu principal de fonctions.
11. EXIT: Retour au menu précédent ou sortie du menu.
12. CH+/-: Changement des chaînes ou les éléments de haut en bas sur les
menus.
13. VOL-/+: Monte/baisse le volume, navigation dans les menus.
14. OK: Sélectionne l’option en cours.
15. FAV: Afche la liste favorite.
16. TV/RADIO: Bascule entre le mode TV et le mode Radio.
17. 0-9 (Boutons numériques): Changent les chaînes o sélectionnent les options
del menus.
18. RECALL: Retour au programme précédent.
19. INFO: Afche les informations du programme en cours.
20. REV: Retour rapide en mode lecture sur média.
21. FWD: Avance rapide en mode lecture sur média.
22. PREV: Retourne au chier précédent en mode lecture sur média.
23. NEXT: Passe au chier suivant en mode lecture sur média.
24. ►: Appuyez pour lire le média.
25. TIMESHIFT: Gèle l’image.
26. ■: Arrête la lecture du média.
27. PVR: Accès direct au menu enregistreur
28. : Lance l’enregistrement du programme en cours.
29. V-FORMAT: Change la résolution de l’image
30. ASPECT: Modie le cadrage de l’image 4:3, 16:9.
31. TIMER: Accès direct au programmateur d’enregistrement.
2.-TÉLÉCOMMANDE
Page 34
FR
3.-INSTALLATIONDESPILES
Insérer 2 piles de type UM-4 (AAA) en les plaçant de façon à respecter leur polarité et selon les indications de la gure suivante :
• Si la télécommande ne fonctionne pas, même à proximité du récepteur, veuillez remplacer ses piles.
• N’utilisez pas des piles rechargeables (Ni-Cd).
• N’essayez pas de recharger les piles, de les court-circuiter
ou de les jeter au feu.
• N’installez pas de piles usagées avec de nouvelles piles
dans la même télécommande.
• Si vous n’allez pas utiliser la télécommande pendant une
période prolongée, retirez les piles.
• Conservez les piles hors de portée des enfants.
Page 35
FR
4.-INSTALLATIONDUPRODUIT
DC:Connecteur au chargeur de VDC. IR:Connecteur au capteur IR.
RFIN:Entrée du signal d’antenne. RFOUT:Sortie du signal d’antenne vers un autre récepteur. HDMI Sortie HDMI vers la TV. USB:Connecteur pour des Périphériques de stockage externe
USB.
SCART:Sortie audio et vidéo analogiques
HDMI
SCART
Page 36
FR
5.-GUIDED’INSTALLATIONETDEFONCTIONNEMENT
Après toutes les connexions ont été effectuées correctement,
passer à la télévision et assurez-vous que l’appareil est con­necté au secteur. Appuyez sur le bouton pour allumer l’appa­reil. Si vous utilisez l’appareil pour la première fois ou que vous avez restauré les paramètres d’usine, le menu Guide d’installa­tion apparaît sur l’écran du téléviseur.
1. Allumez le téléviseur et le récepteur.
2. Avec le bouton ▲/▼ vous pouvez monter et descendre
dans le menu.
3. Lorsque vous atteignez le menu souhaité, appuyez sur le bouton OK pour conrmer votre sélection
4. Appuyez sur le bouton EXIT pour quitter.
Langue OSD (Langue Afchage Écran)
1. Vous pouvez appuyer sur le bouton ◄/► pour sélectionner
une langue différente.
Pays
1. Vous pouvez appuyer sur le bouton ◄/► pour dénir le pays auquel vous appartenez.
Recherche de chaînes
1. Si vous sélectionnez la recherche de chaînes et appuyez
sur le bouton OK, commence la recherche automatique de chaînes.
2. Une fois la recherche de chaînes est terminée, vous pouvez
commencer à regarder les programmes de télévision différents.
program.
6.-PROGRAMME
Pour accéder au Menu, appuyez sur le bouton de Menu et sé-
lectionnez [Programme]. Utilisez les touches droite / gauche pour naviguer dans le menu. Ce menu offre des options pour
ajuster les paramètres du programme. Sélectionnez une option et appuyez sur OK ou DROITE pour régler ce paramètre. Appu­yez sur le bouton EXIT pour quitter le menu.
Edition des Programmes
Pour modier vos préférences de programme (bloquer, sauter, favori, déplacer ou effacer) vous devrez entrer dans le menu d’édition du programme. Ce menu nécessite un mot de passe. Entrez le mot de passe par défaut “000000”. Le mot de passe maître de déverrouillage est “000000”.
Dénirleschaînesfavorites: Vous pouvez créer une liste de programmes favoris qui sont facilement accessibles. Ajout d’une chaîne dans la liste favorite:
1. Choisissez la chaîne désirée et appuyez sur le bouton FAV.
Un symbole en forme de cœur apparaît et la chaîne sera mar-
quée comme favorite.
Page 37
FR
2. Répétez l’étape précédente pour sélectionner plusieurs chaî­nes préférées.
3. Pour conrmer et quitter le menu, appuyez sur EXIT
Supprimerleschaînesfavorites:Sélectionnez la chaîne pré­férée et appuyez sur le bouton FAV de la télécommande pour annuler.
Afcherunechaînefavorite:
1. Dans le mode d’afchage normal, appuyez sur FAV.
2. Appuyez sur UP/DOWN pour parcourir vos chaînes pré-
férées.
3. Appuyez sur OK pour sélectionner votre chaîne favorite.
EffacerunechaîneTVouRadio:
1. Choisissez la chaîne à supprimer puis valider avec la tou­ché BLEU. Un message apparait pour conrmer la suppres-
sion de la chaîne. Appuyez sur OK pour supprimer la chaîne.
2. Répétez l’étape précédente pour supprimer plusieurs
chaînes.
SauterunechaîneTVouRadio:
1. Choisissez la chaîne à ignorer puis valider avec la touché VERT. Un symbole de saut est afché. La chaîne est marquée
comme ignorée.
2. Répétez l’étape précédente pour ignorer plusieurs chaînes
3.Pour sauver votre réglage et quitter ce menu, appuyez sur
la touche EXIT.
Désactiverla fonction sauter une chaîne: Sélectionnez la chaîne ignorée et appuyez sur la touche verte de la télécom­mande pour annuler.
DéplacerunechaîneTVouRadio:
1.Choisissez la chaîne à ignorer puis valider avec la touché
ROUGE. Un symbole du mouvement apparaît.
2. Appuyez sur UP/DOWN pour déplace la chaîne à la position
souhaitée.
3. Cliquez sur OK pour conrmer
4. Répétez les étapes précédentes pour déplacer plusieurs
canaux.
BloquerunechaîneTVouRadio: Vous pouvez verrouiller les programmes sélectionnés pour afchage restreint. Pour verrouiller une chaîne de télévision ou de radio:
1. Sélectionnez la chaîne préférée puis appuyez sur le bouton
JAUNE. Un symbole est afché comme un bloc. La chaîne est maintenant marquée comme verrouillée.
2. Répétez l’étape précédente pour sélectionner plusieurs
chaînes.
Page 38
FR
3. Pour conrmer et quitter le menu, appuyez sur le bouton
EXIT.
4. Appuyez sur le bouton JAUNE pour désactiver le verroui­llage de chaîne
5. Pour afcher les chaînes verrouillées, vous êtes invité à en­trer le mot de passe par défaut ‘000000’ ou de votre dernier mot de passe .Le mot de passe maître de déverrouillage est ‘000000’.
6. Appuyez sur le bouton TTX pour renommer le programme.
EPG < Guide de programmes>
L’EPG est un guide qui afche les programmes jusqu’à sept jours à l’avance pour chaque chaîne sélectionnée.
Appuyez sur le bouton EPG de la télécommande pour accéder au guide.
Vous pouvez utiliser la touche UP / DOWN pour sélectionner le programme préféré. Si il ya plus d’une page d’information, utilisez le bouton BLEU pour la page vers le haut et le bouton JAUNE pour la page vers le bas.
Trier
La classication des programmes ou des services peut être faite par: LCN (Logical Channel Number), par le nom du servi­ce, ID (identicateur de service) ou ONID (identiant de réseau d’origine).
LCN
1. [Arrêt]: Désactive le tri par LCN.
2. [Sur]: Active le tri par LCN.
7.-REGLAGEIMAGE
Ce menu vous permet de déterminer les paramètres vidéo. Appuyez sur HAUT / BAS pour sélectionner une option et appuyez sur DROITE / GAUCHE pour régler ce paramètre.
Appuyez sur EXIT pour quitter le menu.
Résolution
Avec cette fonction, vous pouvez changer la résolution de l’image. [480P]: Pour les systèmes NTSC [576P]: Pour les systèmes PAL [720p]: Pour NTSC ou PAL [1080i]: Pour NTSC ou PAL [1080p]: Pour NTSC ou PAL
Format de TV
Selon les systèmes de délivrance de son pays, vous pouvez choisir parmi: [NTSC]: Pour les systèmes NTSC [PAL]: Pour les systèmes PAL
Page 39
FR
8.-RECHERCHEDECHAINES
Recherche automatique
Cette option recherche automatiquement les chaînes et les enregistre, en effaçant tous les chaînes enregistrées précé­demment. Sélectionnez [Auto Recherche] et appuyez sur OK ou DROITE pour lancer la recherche des chaînes. Pour annuler la recher­che de chaînes, appuyez sur EXIT.
Recherche manuelle
Cette option vous permet d’explorer de nouvelles chaînes sans
supprimer les chaînes et les réglages précédemment enregis­trées.
1. - Sélectionnez [Recherche manuelle] et appuyez sur OK ou DROITE. L’écran de recherche des chaînes apparaît.
2. - Appuyez sur le bouton gauche / droite pour sélectionner la
fréquence du canal.
3. - Appuyez sur OK pour lancer la recherche des chaînes Toutes les chaînes trouvées seront enregistrées avec le reste.
Tension pour antenne externe
L’activation de cette fonction vous permet d’avoir 5 VDC sur le connecteur d’antenne pour une alimentation de l’antenne
externe.
9.-HEURE
Appuyez sur le bouton ▲/ ▼ pour naviguer dans le menu.
1. - [Décalage GMT]: Appuyez sur ◄ / ► pour sélectionner la
compensation automatique ou manuelle.
<Auto>: réglage automatique doit être faite par
référence au pays.
<Manuel>: Le réglage de l’heure doit être effectuée
manuellement.
2. - [Mise en Veille]: Appuyez sur ◄ / ► pour sélectionner le
temps jusqu’à passer en veille.
3. - [Allumer/ Eteindre]: Naviguez dans le menu pour régler
l’heure de allumage et/ou arrêt automatique.
Page 40
FR
10.-OPTION
Appuyez sur le bouton ▲ / ▼ pour sélectionner un élément:
1. - [Langue Afchage Écran]: Appuyez sur the◄ / ► pour sélectionner la langue à afcher dans le menu.
2. - [Langue de sous-titres]: Appuyez sur the◄ / ► bouton
pour sélectionner la langue de sous-titrage.
3. - [Langue audio]: Appuyez sur la touche ◄ / ► pour sélec­tionner la langue audio.
4. - [Audio numérique]: Appuyez sur la touche ◄ / ► pour dénir la sortie audio numérique : <PCM>: décodage local avec sortie stéréo, <RAW HDMI ON> ou <RAW HDMI Off>
11.-REGLAGESYSTÈME
Appuyez sur le bouton Marche / ▲ ▼ pour sélectionner un
élément.
1. - [Contrôle parental]: Appuyez sur le bouton OK pour sé­lectionner l’âge. <Mot de passe Entrée>: par défaut 000000
2. - [Entrer mot de passe]: Appuyez sur le bouton OK pour
entrer le mot de passe.
3. - [Paramètres par défaut]: Appuyez sur le bouton OK pour restaurer les paramètres d’usine. <Mot de passe Entrée>: par
défaut 000000
4. - [Informations]: Appuyez sur le bouton OK pour afcher
les informations sur le modèle et la version la version SW et HW.
5.- [Mise à jour du logiciel]: Vous pouvez sélectionner OAD
(On Air) ou USB pour mettre à jour le SW interne.
12.-USB
Appuyez sur ▲ / ▼ pour sélectionner une fonction
1. – Multimédia
Appuyez sur le bouton OK pour sélectionner la musique, photo,
lm ou PVR.
1.1. - <Musique>
Appuyez sur le bouton OK pour dénir les paramètres sur la musique. Format de soutien du joueur: tels que MP3, WMA,
etc.
1. [OK] / [►]: Appuyez sur le bouton OK / PLAY pour lire le
chier de musique.
2. [| <<] : Appuyez sur le bouton SKIP- pour lire le chier mu-
sical précédent.
3. [>> | ]: Appuyez sur la touche SKIP+ pour jouer le chier
musical suivant.
4. [<<]: Appuyez sur le bouton F.RWD pour jouer arrière. La
vitesse peut être augmentée jusqu’à -2X, -4X, -8x, -16x, -32x.
Page 41
FR
5. [>>]: Appuyez sur le bouton F.FWD pour jouer vers l’avant. La vitesse peut être augmenté jusqu’à 2X, 4X, 8X, 16X, 32X.
6. [| ►]: Appuyez sur le bouton STEP pour jouer de la musique à l’étape de vitesse.
7. [■]: Appuyez sur le bouton STOP pour arrêter la lecture de
musique.
8. [|| ]: Appuyez sur le bouton PAUSE pour mettre en pause
la musique.
1.2. - <Photo> Cliquez sur le bouton OK pour dénir la fonction photo. Vous pouvez lire des formats comme JPG, BMP, etc.
1. [OK]: Appuyez sur le bouton OK pour afcher une photo.
2. [Diaporama]: pressez le bouton ROUGE au diaporama de
photos.
3. [Afcher la grille]: Appuyez sur la touche BLEUE pour afcher la grille.
4. [EXIT]: Appuyez sur le bouton EXIT pour quitter.
1.3. - <Film> Cliquez sur OK pour entrer dans le menu “Film”. Les formats
jouables sont: MP4, 3GP, AVI, etc. ...
1. [OK] / [►]: Appuyez sur le bouton OK / PLAY pour jouer le lm.
2. [| <<] : Appuyez sur le bouton SKIP- pour lire le lm précé-
dent.
3. [>> | ]: Appuyez sur la touche SKIP+ pour jouer le lm sui-
vant.
4. [<<]: Appuyez sur le bouton F.RWD pour jouer arrière. La
vitesse peut être augmentée jusqu’à -2X, -4X, -8x, -16x, -32x.
5. [>>]: Appuyez sur le bouton F.FWD pour jouer vers l’avant.
La vitesse peut être augmenté jusqu’à 2X, 4X, 8X, 16X, 32X.
6. [| ►]: Appuyez sur le bouton STEP pour jouer des lms à
l’étape de vitesse.
7. [■]: Appuyez sur le bouton STOP pour arrêter le lm.
8. [|| ]: Appuyez sur le bouton PAUSE pour mettre en pause
le lm.
9. [Aperçu / Plein écran]: Appuyez sur la touche ROUGE pour
prévisualiser ou afcher le lm en mode plein écran.
1.4.- [PVR](Enregistreurvideo):Cliquez sur le bouton OK
pour dénir les paramètres d’PVR. Seuls les formats .mts sont
admis.
1. [OK] / [►]: Appuyez sur le bouton OK / PLAY pour jouer
le lm.
2. [| <<] : Appuyez sur le bouton SKIP- pour lire le lm
précédent.
3. [>> | ]: Appuyez sur la touche SKIP+ pour jouer le lm
suivant.
4. [<<]: Appuyez sur le bouton F.RWD pour jouer arrière. La
vitesse peut être augmentée jusqu’à -2X, -4X, -8x, -16x, -32x.
Page 42
FR
5. [>>]: Appuyez sur le bouton F.FWD pour jouer vers l’avant. La vitesse peut être augmenté jusqu’à 2X, 4X, 8X, 16X, 32X.
6. [| ►]: Appuyez sur le bouton STEP pour jouer des lms à l’étape de vitesse.
7. [■]: Appuyez sur le bouton STOP pour arrêter le lm.
8. [|| ]: Appuyez sur le bouton PAUSE pour mettre en pause le lm.
9. [Aperçu / Plein écran]: Appuyez sur la touche ROUGE pour prévisualiser ou afcher le lm en mode plein écran.
10.[Supprimer]: Appuyez sur le bouton JAUNE pour supprimer le chier d’enregistrement
11. [Renommer]: Appuyez sur le bouton VERT pour renommer le chier d’enregistrement..
2. - Conguration Photos
1. [Temps du Diapositive]: Appuyez sur la touche ◄ / ► pour modier le temps de diapositive.
2. [Mode de diapositives]: Appuyez sur la touche ◄ / ► pour changer le mode de diapositive.
3. [Format]: Appuyez sur la touche ◄ / ► pour changer ou garder le rapport d’aspect.
3. - Conguration du lm.
1. [Sous-titres spéciques]: Appuyez sur ◄ / ► pour modier
la taille des sous-titres: Big (Grand), Normal et Small (Petit)
2. [BG Subtitle]: Appuyez sur ◄ / ► pour changer l’arrière-
plan des sous-titres:
<Gray> <YellowGreen> <Transparent> <Blanc>
3. [Couleur sous-titres]: Appuyez sur ◄ / ► pour changer la
couleur des sous-titres. <Green> <blanc> <Noir> <Réseau> <Bleu>
4.- Conguration PVR
1. [Dispositif d’enregistrement]: Appuyez sur OK pour accéder
au menu d’enregistrement. a) [Disque]: Appuyez sur ◄ / ► pour sélectionner le dispositif d’enregistrement. b) [Timeshift Taille]: Appuyez sur ◄ / ► pour changer la taille
du Timeshift.
2. [Format]: Appuyez sur OK pour accéder à l’écran de forma-
tage du disque. a) [Format]: Appuyez sur ◄ / ► pour sélectionner le formata­ge du dispositif externe.
b) [File System]: Seulement FAT32 est valide. c) [OK]: Appuyez sur OK et lancer le formatage.
Page 43
FR
13.-MANIPULATIONDEBASE
Dans le mode de visualisation TV, vous pouvez faire ce qui suit:
1. [CH▲ / CH▼]: Pour modier les programmes TV en cours.
2. [VOL◄ /VOL►]: Pour régler le volume du téléviseur.
3. [0 ~ 9]: Appuyez sur le nombre pour la sélection de program­mes de télévision.
4. [REC]: Enregistrez le programme en cours lorsque vous avez inséré le périphérique de stockage USB
5. [SOUS-T]: Sélectionnez les sous-titres de télévision.
6. [AUDIO]: Sélectionnez la langue du programme TV.
7. [OK]: Afche une liste des programmes de télévision.
8. [FAVOR]: Entrez dans le menu de programmes favoris; sé­lectionner le programme favori que vous voulez regarder.
9. [INFO]: Appuyez sur bouton pour afcher d’abord la ban­nière du programme TV en cours. Si vous appuyez sur le bou­ton deux fois il afchera la fenêtre d’information du programme.
Page 44
Fagor Electrónica, S.Coop.
San Andrés, s/n. E-20500 Mondragón (Spain) Tel.: +34 943 71 25 26 Fax: +34 943 71 28 93 E-mail: [email protected] www.fagorelectronica.com
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
