TABLE OF CONTENTS EN

1/ NOTICES TO THE USER ................................................................................ 4

WARNING ..................................................................................................... 5

CAUTION ...................................................................................................... 6

WARNING FOR INSTALLING THE HOOD ................................................... 6

2/ INSTALLING YOUR APPLIANCE .................................................................... 7

INSTALL THE DUCTWORK .......................................................................... 7

INSTALL MOUNTING BRACKETS ............................................................... 7

INSTALL DUCT FIXING SUPPORT .............................................................. 7

NONE-DUCTED RECIRCULATION FILTER INSTALLATION ....................... 7

PREPARE THE HOOD ................................................................................. 8

INSTALL THE HOOD .................................................................................... 9

3/ USING YOUR APPLIANCE ............................................................................ 10

OPERA TION ............................................................................................... 10

4/ CARING FOR AND CLEANING YOUR APPLIANCE ...................................... 11

MAINTENANCE ........................................................................................... 11

5/ TROUBLESHOOTING ................................................................................... 12

6/ AFTER-SALES SERVICE .............................................................................. 13

Page 4

1/ NOTICES TO THE USER

Page 5

1/ NOTICES TO THE USER

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS,

OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer. If you have questions,

contact the manufacturer at the address or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service panel and lock service

panel to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

3. Installation work and electrical wiring must be done by a qualified person(s) in accor-

dance with all applicable codes and standards, including fire-rated construction codes and standards.

4. Sufficient air is needed for proper combustion and exhausting of gases through the

flue (chimney) of fuel burning equipment to prevent back drafting. Follow the heating equipment manufacturer’s guidelines and safety standards such as those published by the National Fire Protection Association (NFPA), and the American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.

5. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other

hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. Do not use this unit with any separate solid-state speed control device.

8. To reduce the risk of fire, use only metal ductwork.

9. This unit must be grounded.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

A. Never leave surface units unattended at high settings. Boil over cause smoking and

greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

B. Always turn hood ON when cooking at high heat or when flam being food (i.e. Crepes

Suzette, Cherries Jubilee, Peppercorn Beef Flam be’).

C. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan

or filter.

D. Use proper pan size. Always use cookware appropriate for the size of the surface

element.

WARNING

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE

TOP GREASE FIRE, OBSERVE THE FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off

the burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN - You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels - violent steam explosion will

result.

4. Use an extinguisher ONLY if: A. You know you have a Class ABC extinguisher and you already know how to operate it. B. The fire is small and contained in the area where it started. C. The fire department is being called. D. You can fight the fire with your back to an exit.

Page 6

1/ NOTICES TO THE USER

CAUTION

1. To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not

vent exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages.

2. Take care when using cleaning agents or detergents.

3. Avoid using food products that produce flames under the Range Hood.

4. For general ventilating use only. Do not use to exhaust hazardous or explosive mate-

rials and vapors.

5. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall

spray, construction dust, etc. off power unit.

6. Your hood motor has a thermal overload which will automatically shut off the motor if it

becomes overheated. The motor will restart when it cools down. If the motor continues to shut off and restart, have the hood serviced.

7. For best capture of cooking impurities, the bottom of the hood should be a minimum of

26" (66CM) and a maximum of 31" (78CM) above the cooking surface.

8. Two installers are recommended because of the large size and weight of this hood.

9. This product is equipped with a thermostat which may start blower automatically. To

reduce the risk of injury and to prevent power from being switched on accidentally, switch power off at service panel and lock or tag service panel.

10. Use with approved cord-connection kit only.

11. Please read specification label on product for further information and requirements.

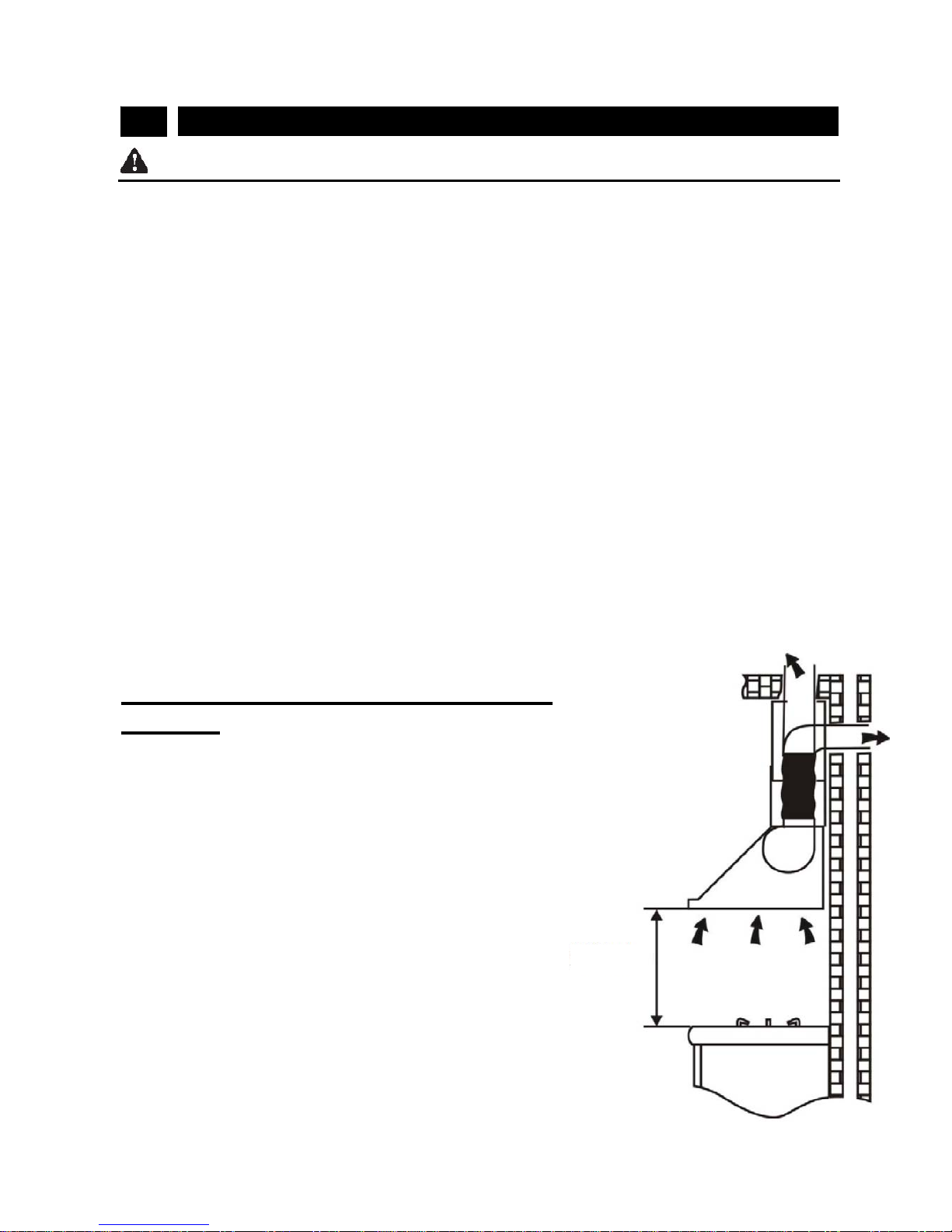

WARNING FOR INSTALLING THE HOOD

Note: This range hood must be properly grounded. The unit should be installed by a qualified electrician in accordance with all applicable national and local electrical codes.

The minimum hood distance above cook top must not be less than 26” (66CM). A maximum of 31” (78CM) above cook top is highly recommended for best capture of cooking impurities. Distances over 31” (78CM) are at the installer and users discretion.

MIN 26” (66cm) MAX 31” (78cm)

Page 7

2/ INSTALLING YOUR APPLIANCE

INSTALL THE DUCTWORK

1. Where the ductwork will run between the hood and the outside.

2. A straight, short duct run will allow the hood to perform most efficiently.

3. Install the Aluminum Flex duct on the vent towards

hood location.

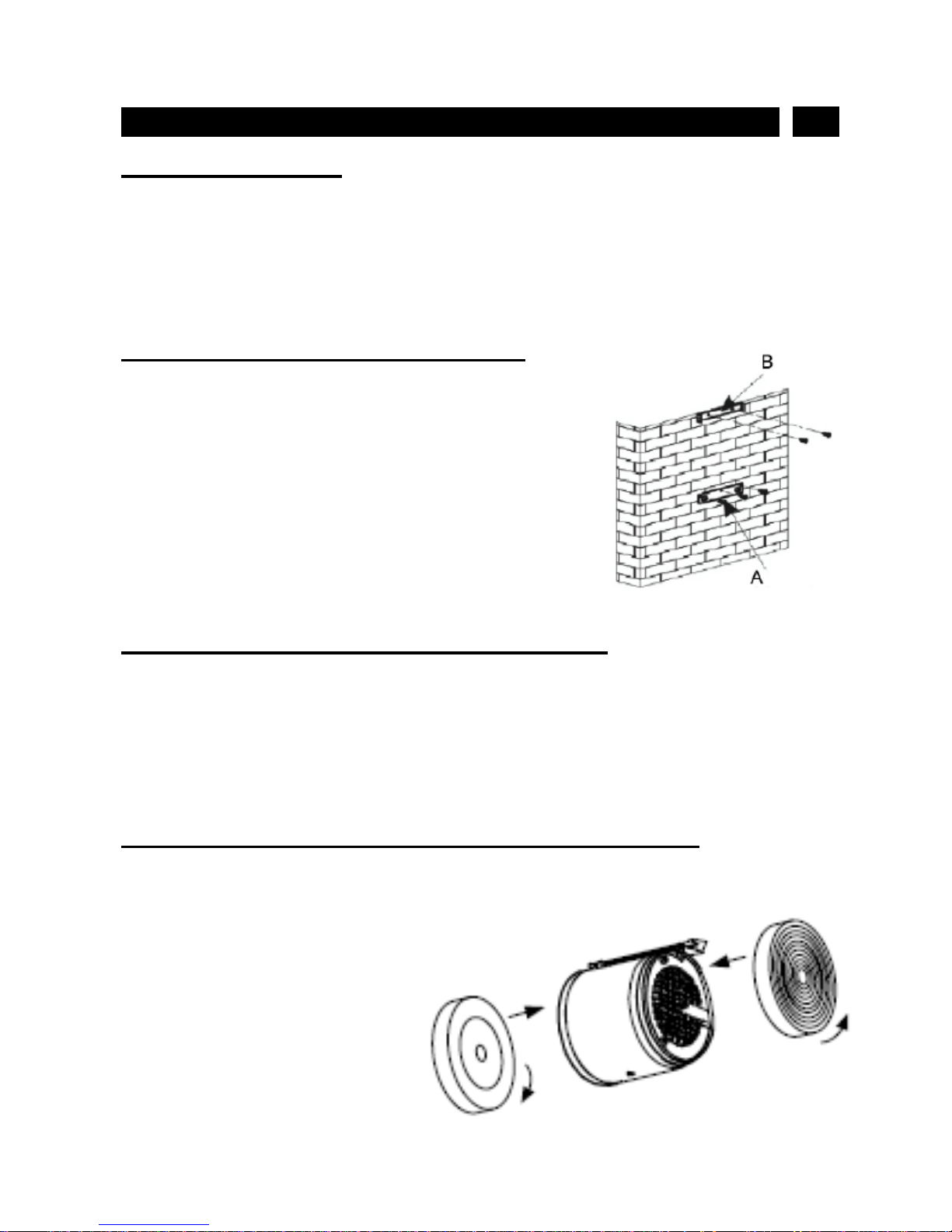

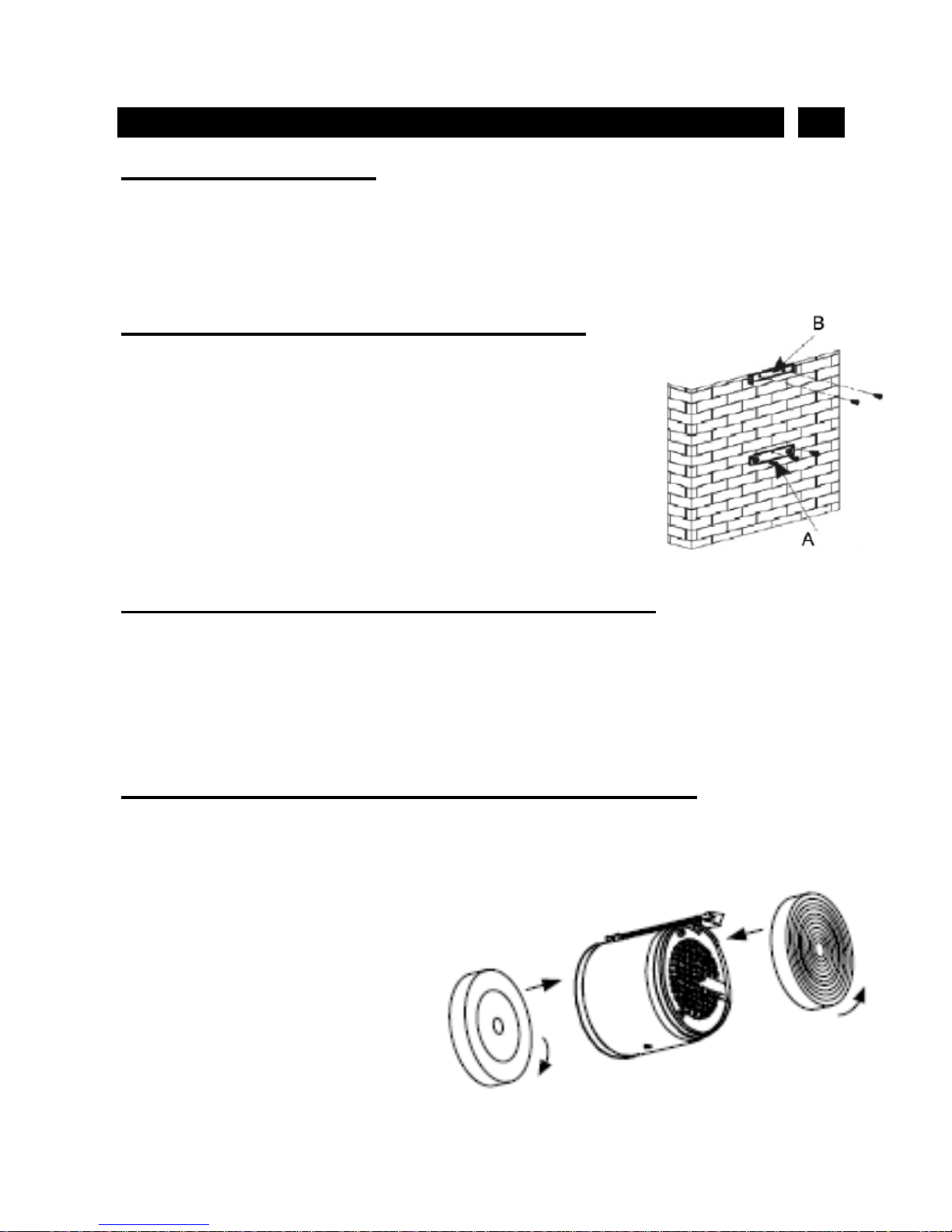

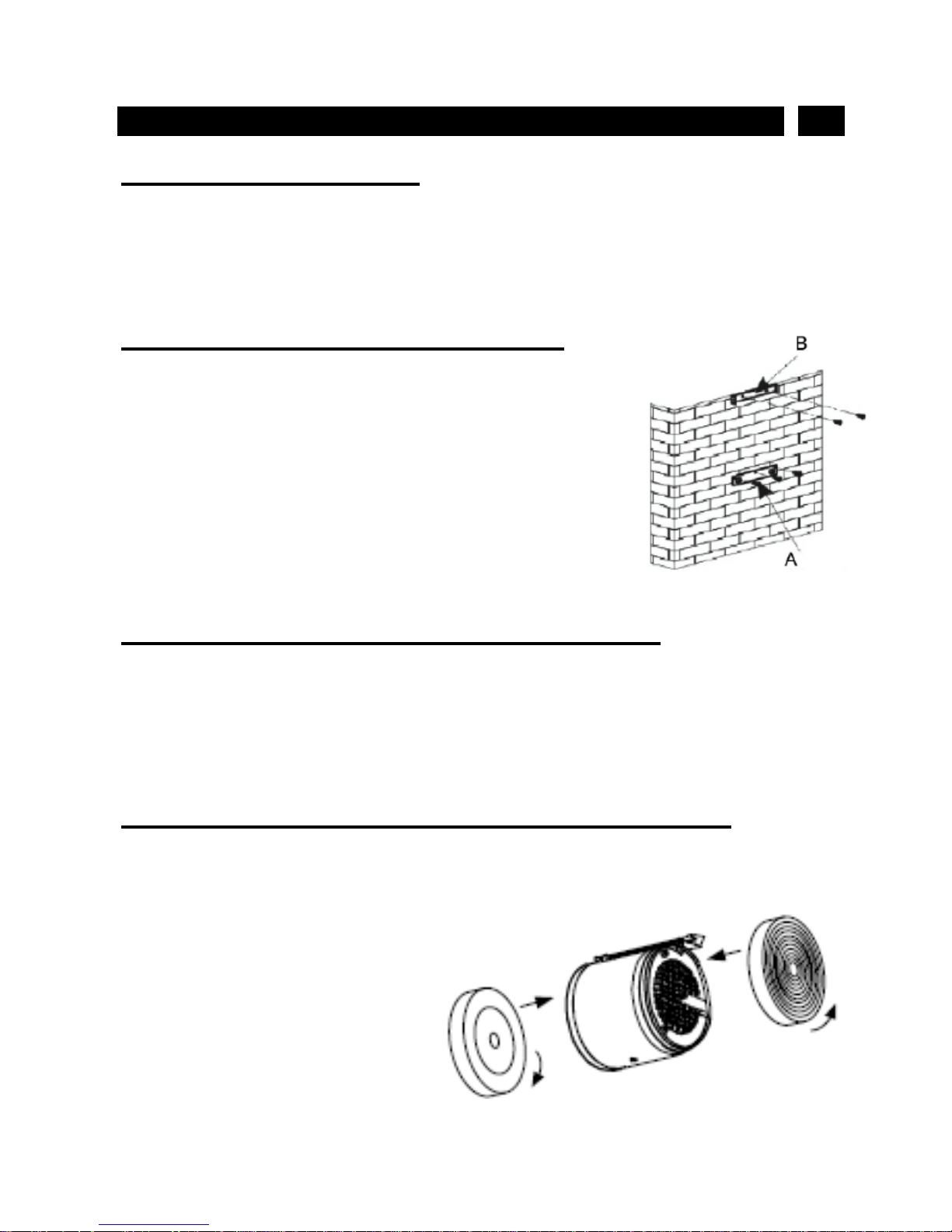

INSTALL MOUNTING BRACKETS

1. After evaluating the height of the hood, place the

hook center over installation location. Drill 3 holes of Ø8mm on a suitable place to fix the mounting brackets.

2. Put the drywall anchors into the holes and fix the

mounting screws (4x40mm) into the anchors, and install the hook on the wall as shown.

INSTALL DUCT FIXING SUPPORT

1. Calculate the final height of the U-shaped section, drill 2 holes of Ø8mm on a suitable

place in line with the slidery duct fixing support.

2. Put the drywall anchors into the holes and fix the mounting screws (4x40mm) into the

anchors, and install the hook on the wall as shown.

NON-DUCTED RECIRCULATION FILTER INSTALLATION

1 Purchase a non-ducted recirculation filter from your dealer.（The non-duct

recirculation filter is optional, and bought separately）

2 Install the filter by rotating

it onto the brackets which are on both sides of the motor.

Page 8

Screw: 4x8mm

2/ INSTALLING YOUR APPLIANCE

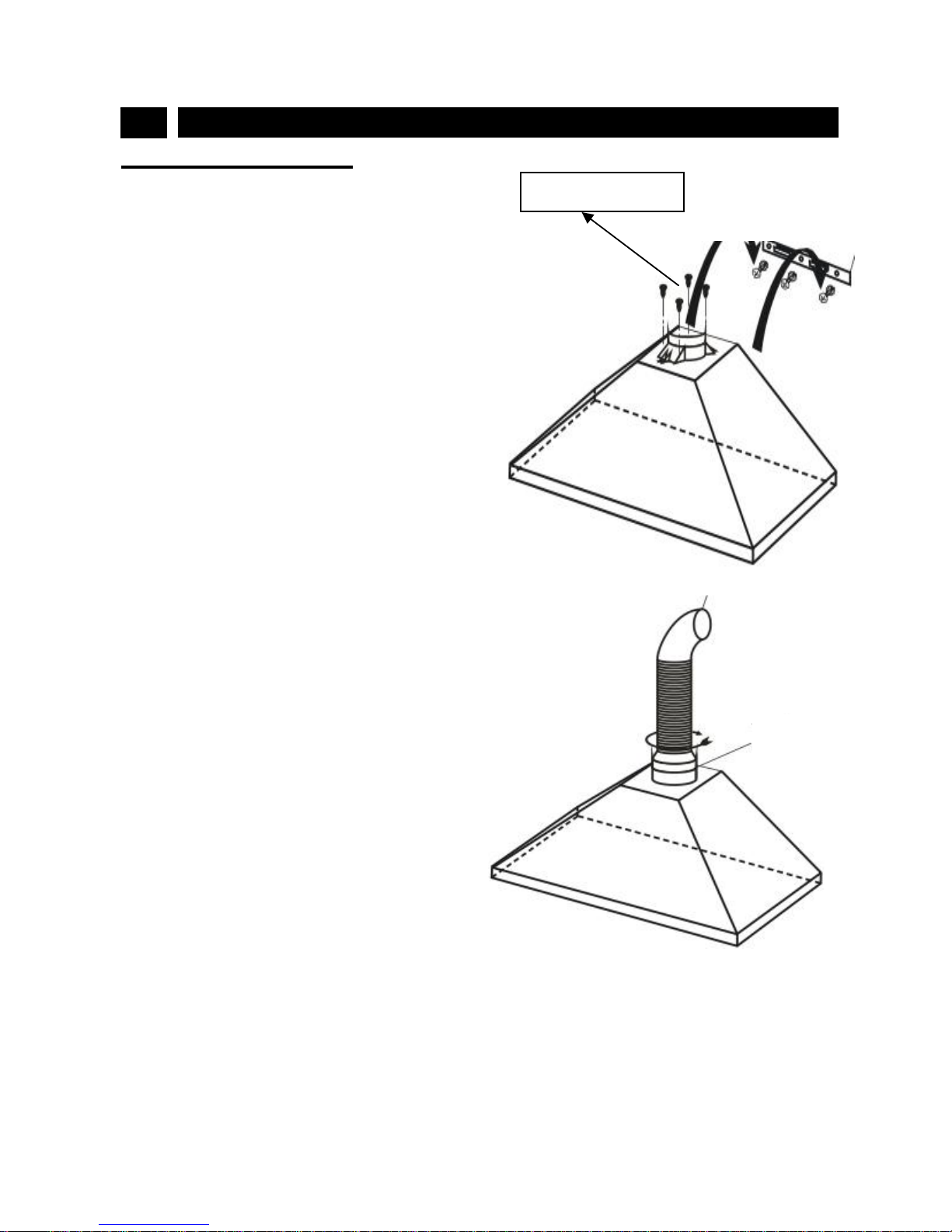

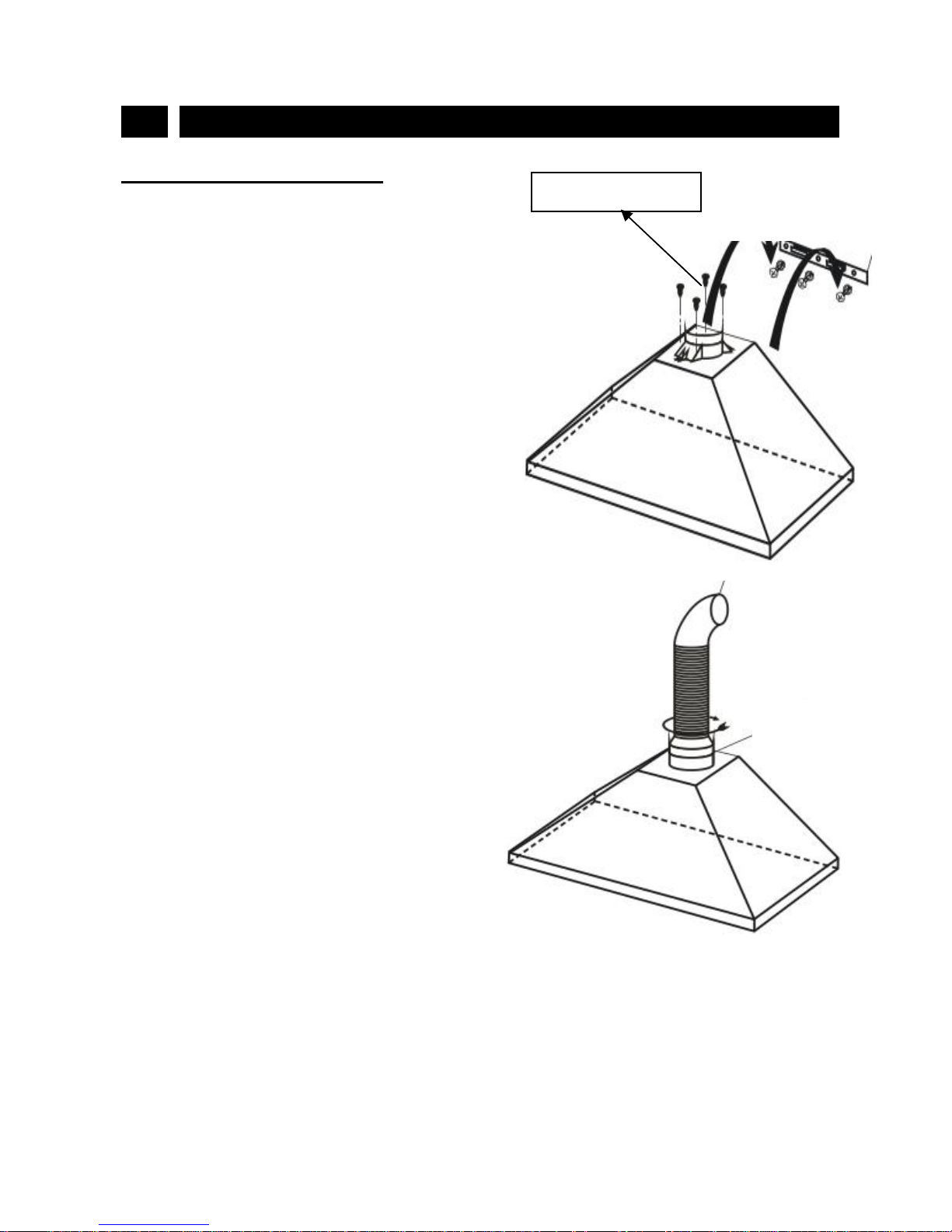

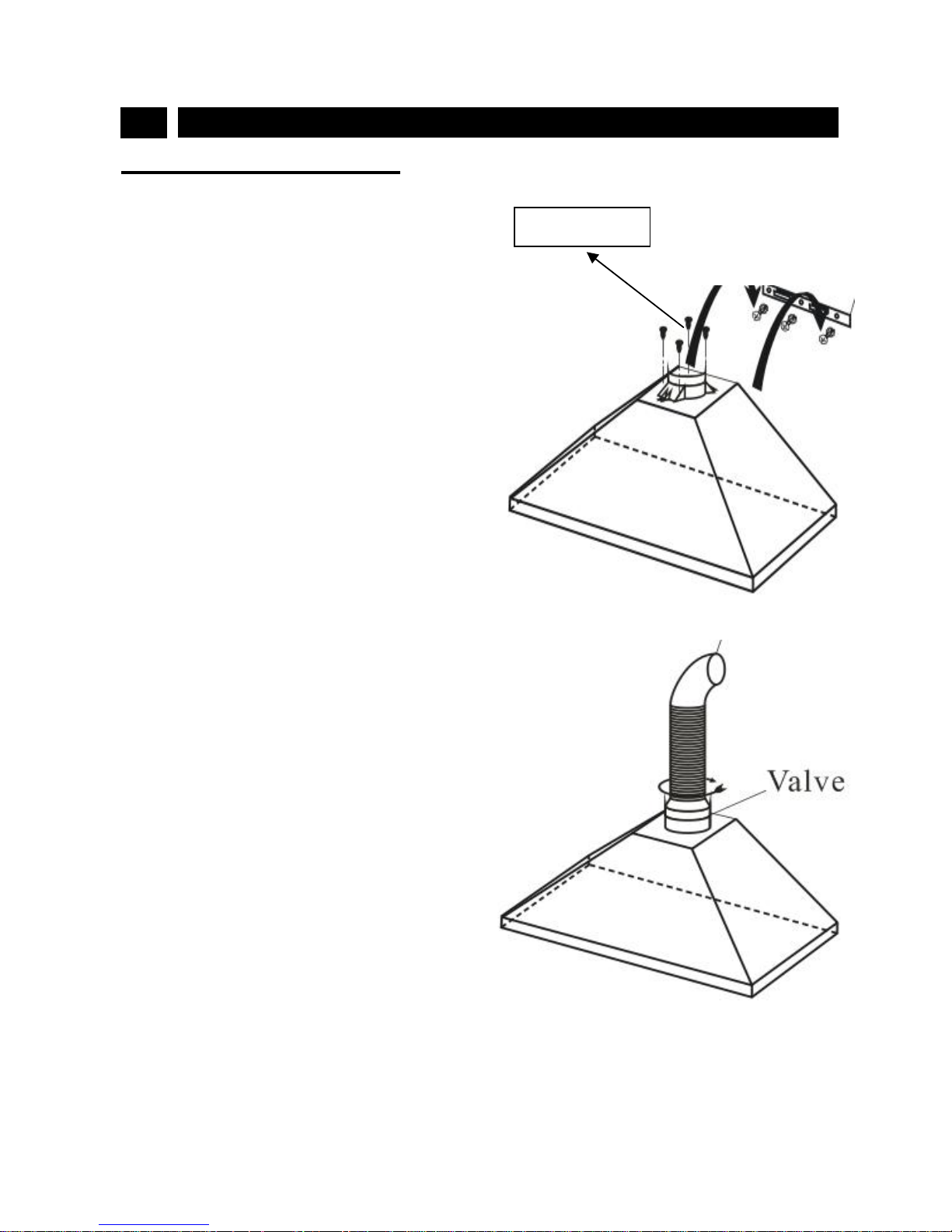

PREPARE THE HOOD

Note: On stainless steel hoods, carefully remove the plastic protective film from all exterior surfaces of the hood and decorative flues, prior to final installation.

1. Pick out the hood from the carton.

2. Install the vent into the duct connector of the

cooker hood.

3. Fix the extensive pipe onto the vent.

Page 9

2/ INSTALLING YOUR APPLIANCE

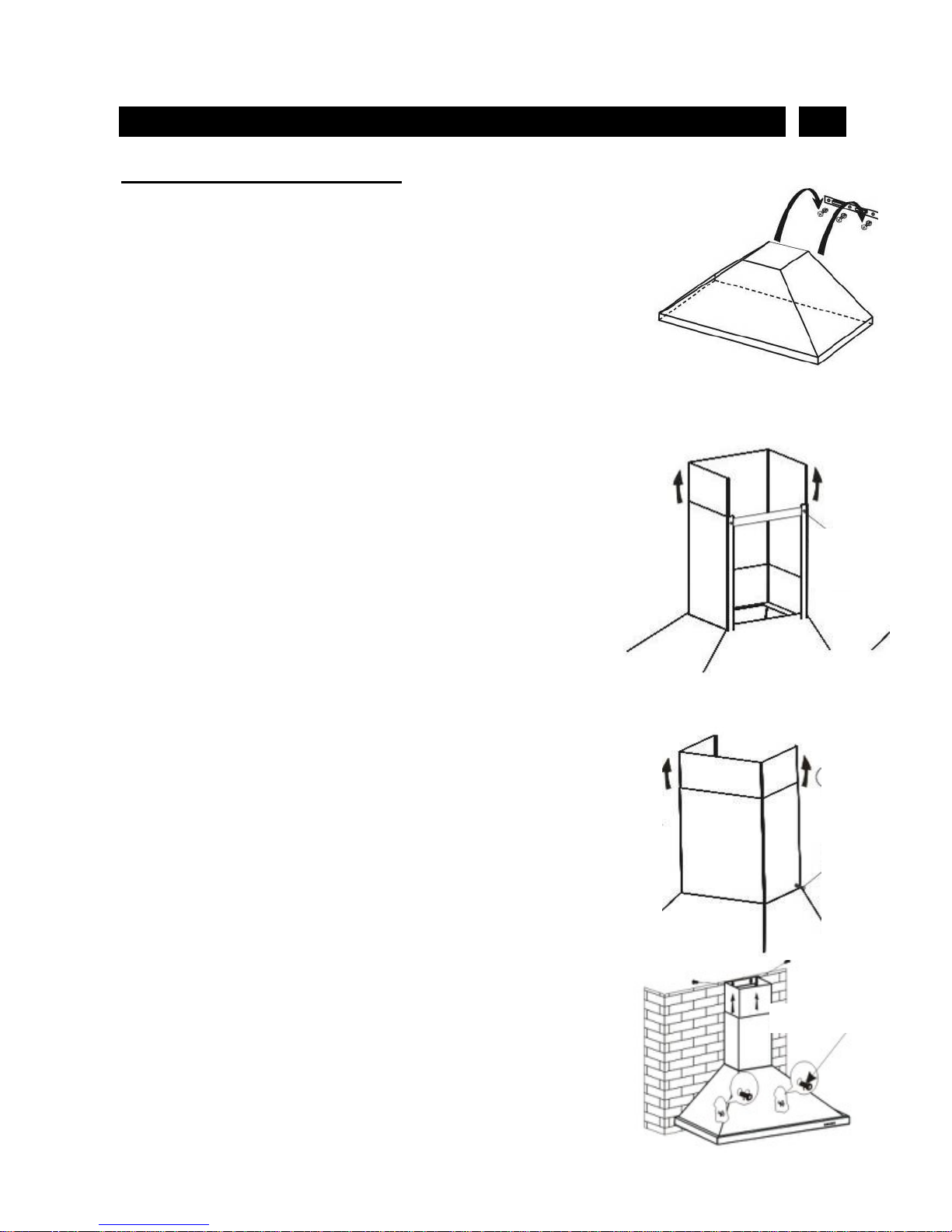

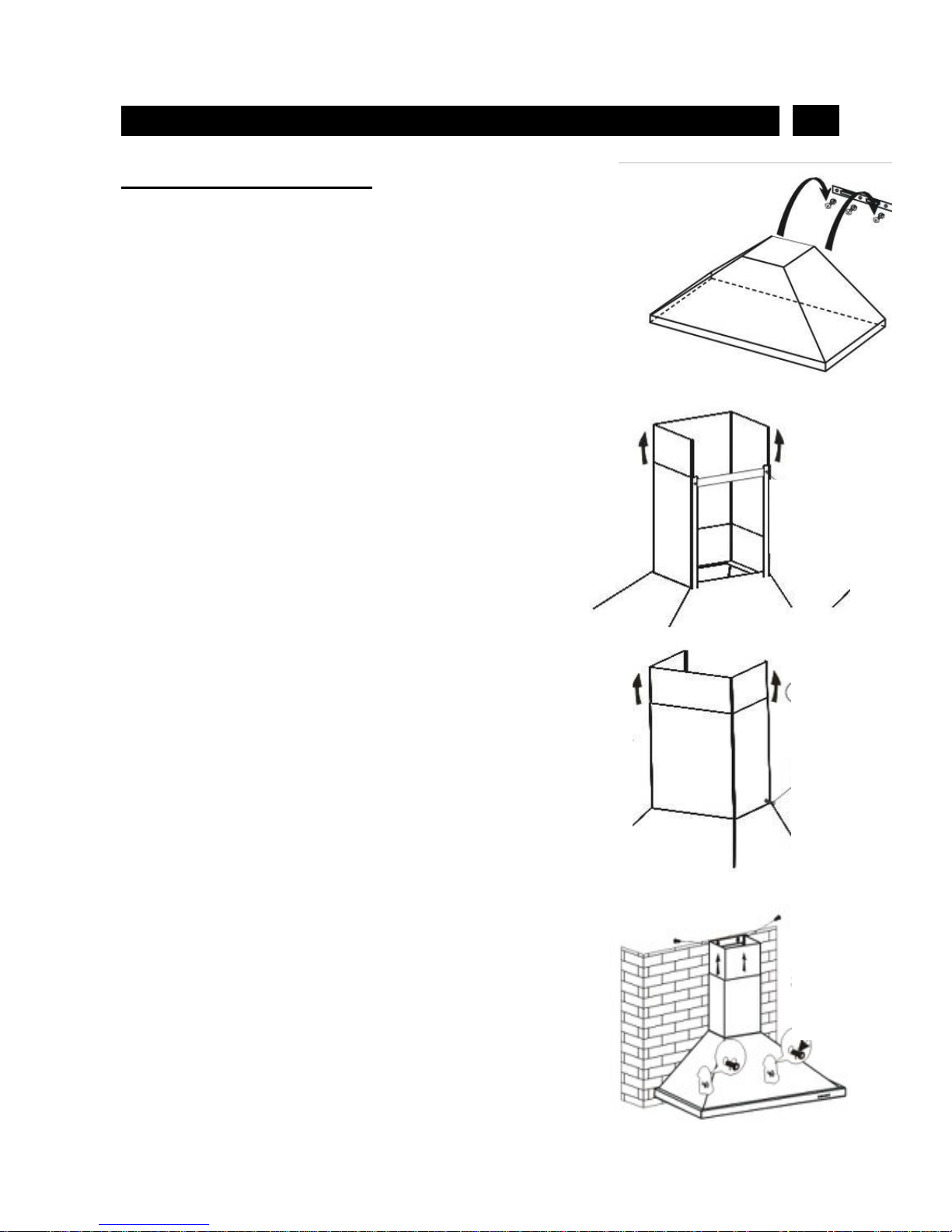

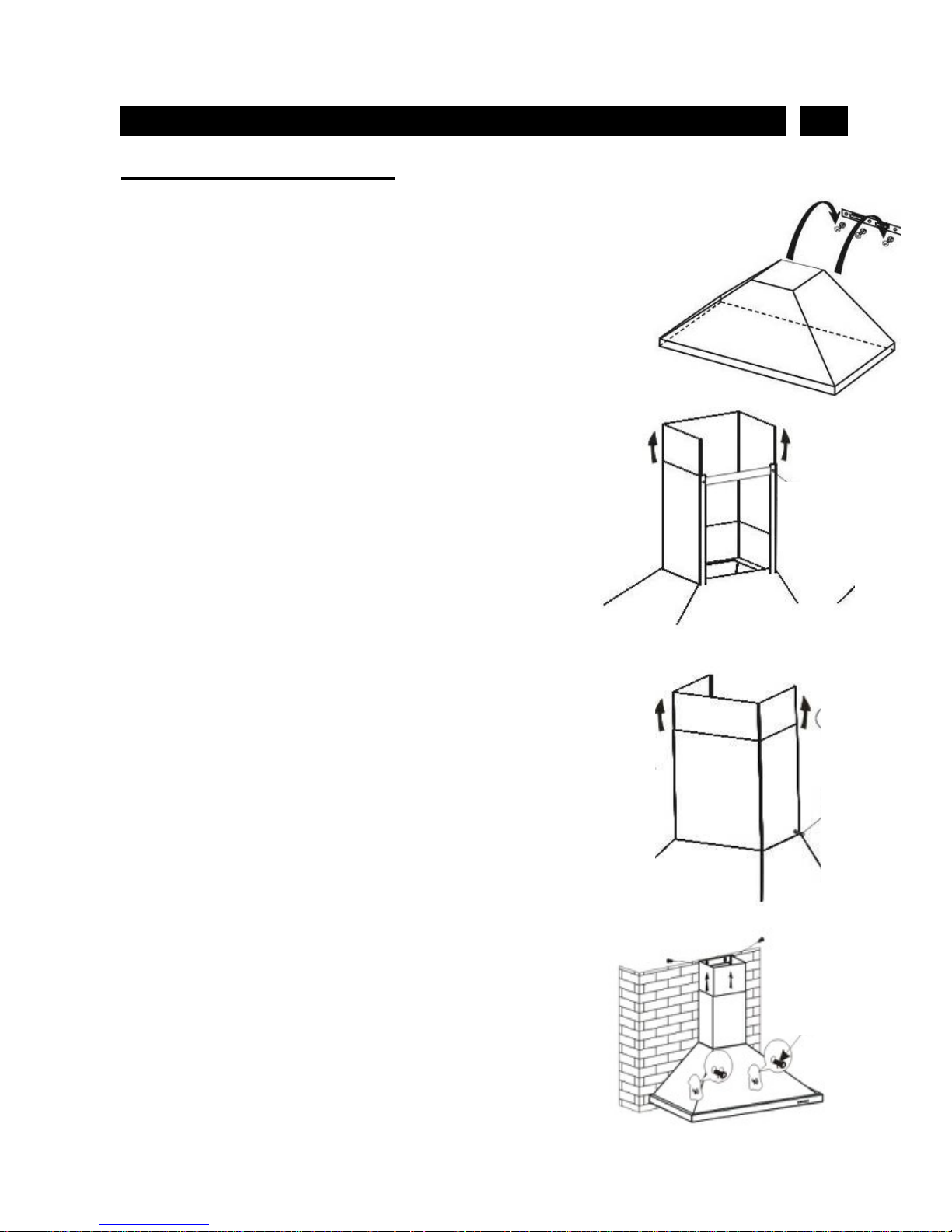

INSTALL THE HOOD

Note: at least two people will be required to mount the hood.

1. Raise the hood into its mounting position.

2. Align the rectangular opening on the back of the

hood with the wall-mounting bracket. Gently lower the hood until it securely engages the bracket.

3. Open the Al. filter and find the two Ø8 mm holes on

the back of the hood. Level the hood with 2 mounting screws (4*30mm) with washer. Use drywall anchors provided.

4. Measure the height of the slide duct fixing support.

Adjust the height of the chimney according to the height. Then use the duct fixing support with two screws (4x8mm) to fix the chimneys. Shown as in the pic.

5. Put the chimney on the hood, use two screws (4x8mm)to

fix the chimney to the duct fixing support.

6. Use the other two screws (4x8mm) to fix the bottom of

chimney.

7. After adjusting the position, open the filter and fix the

body inside with safety screws（4X30MM）.

4x8mm

Page 10

3/ USING YOUR APPLIANCE

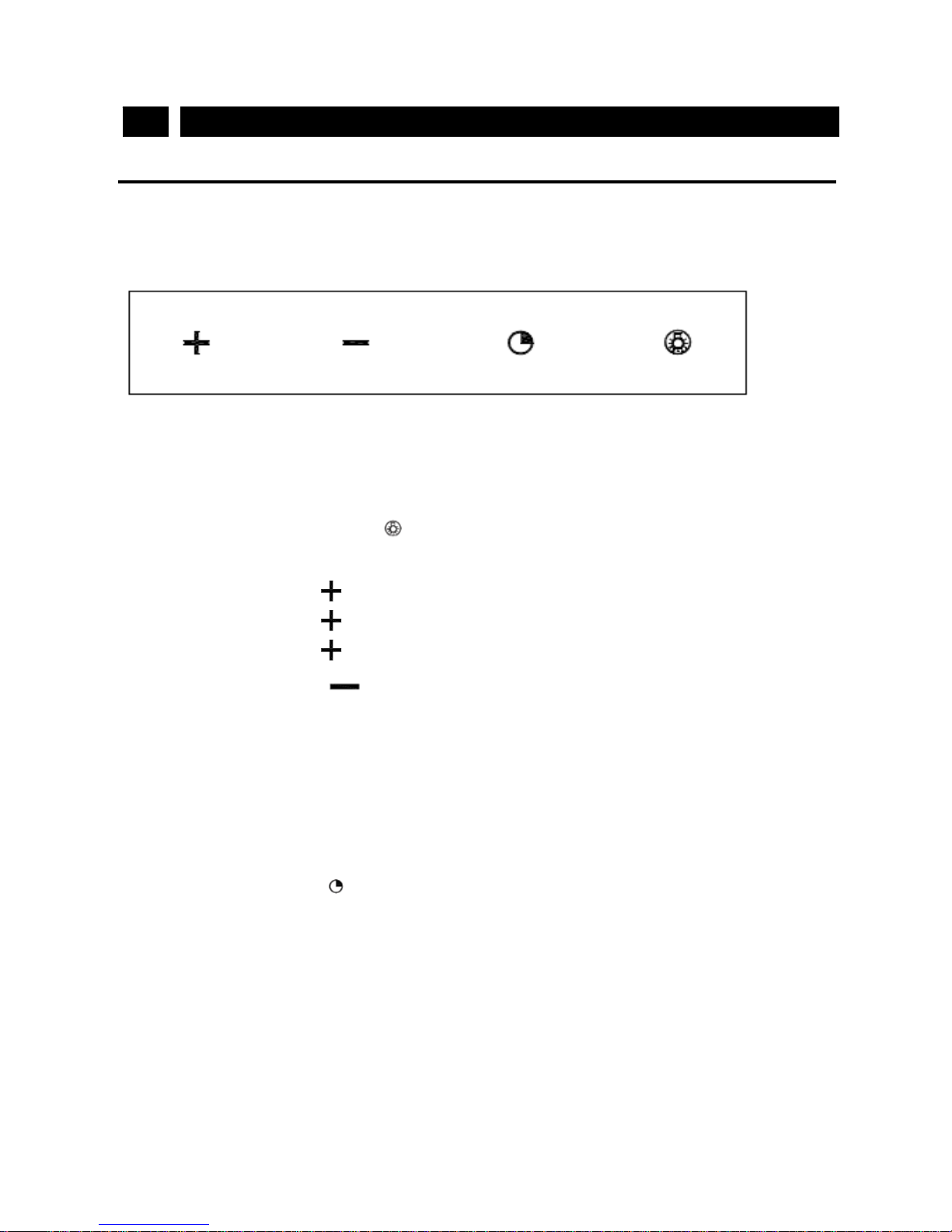

OPERATION

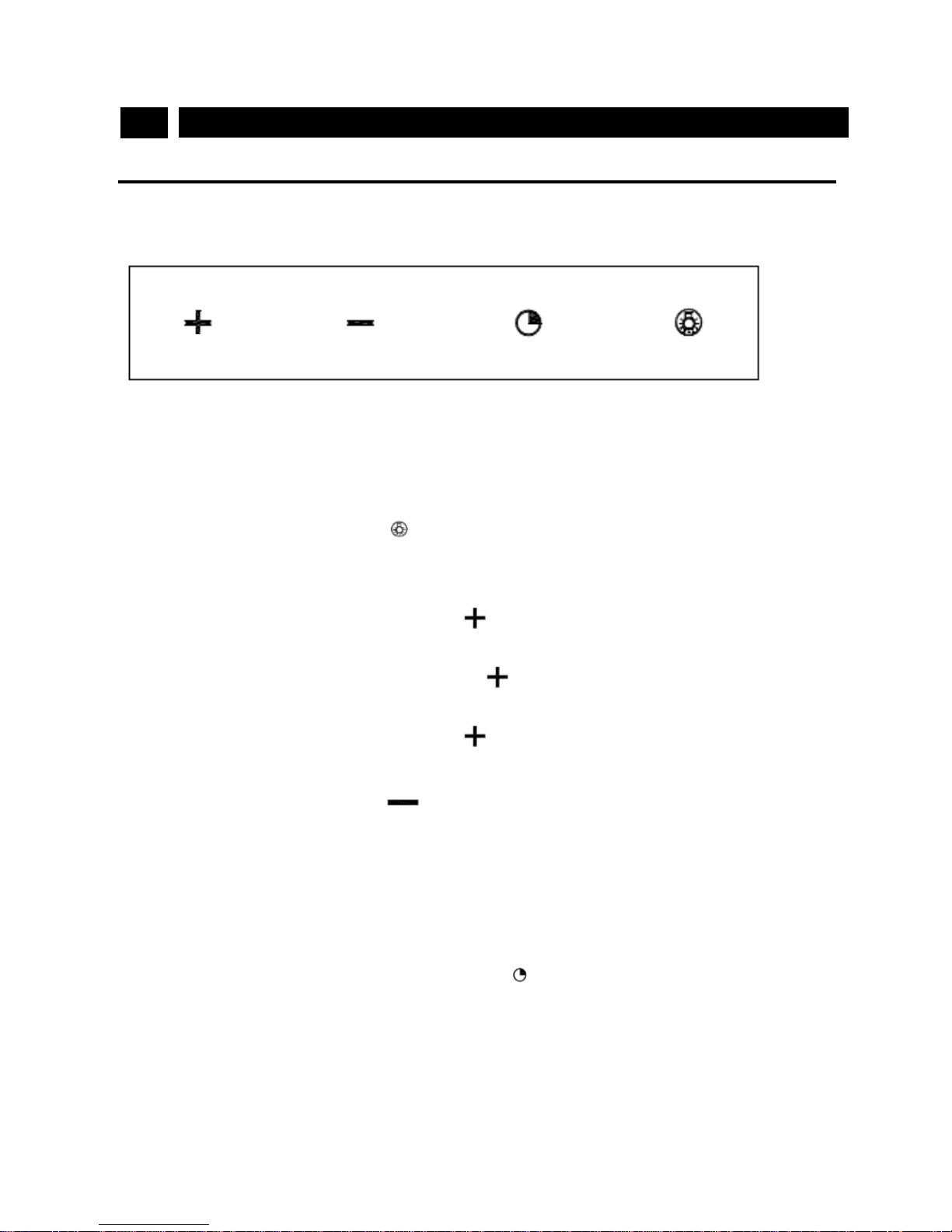

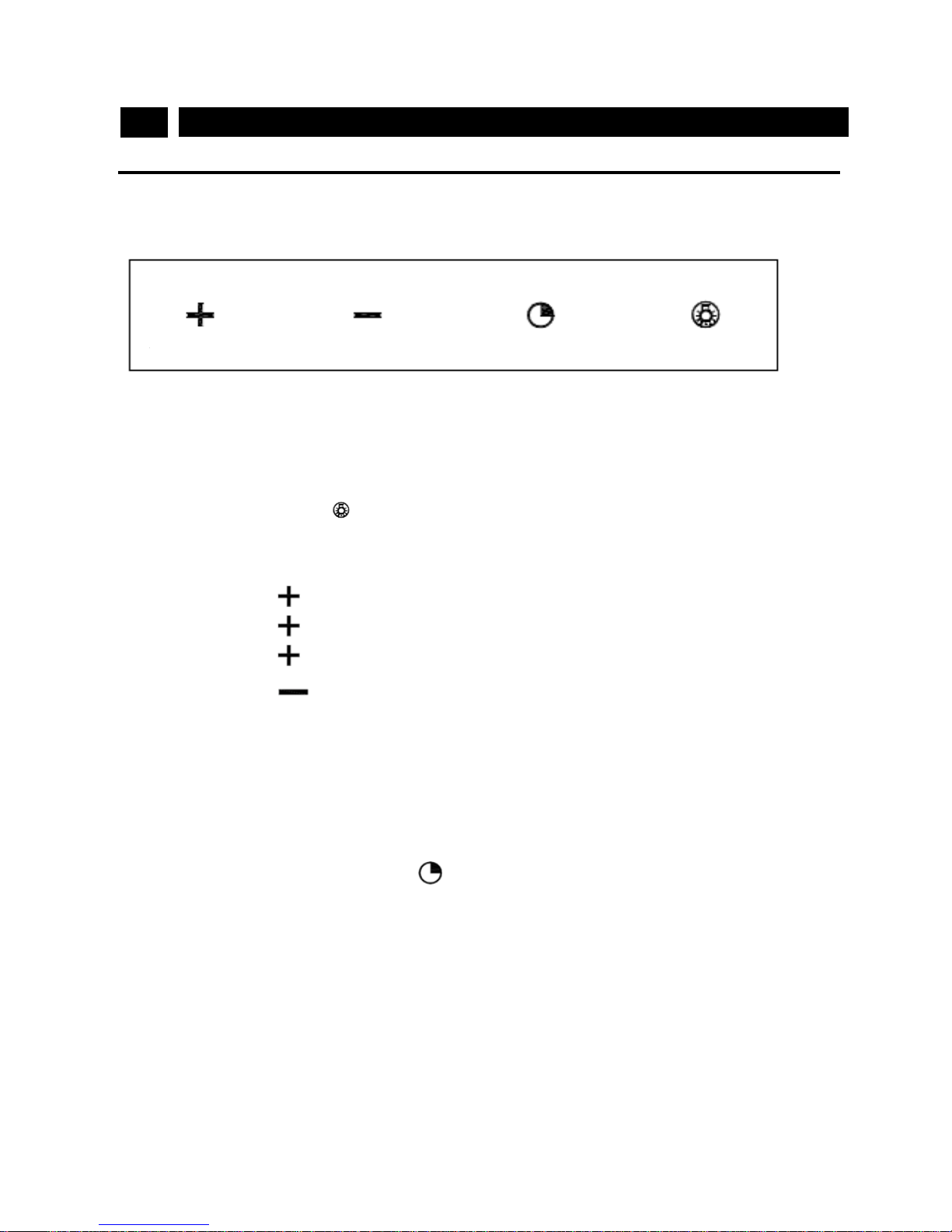

Controls

 Electronic Button

Control Panel Layout and Buttons Configurations:

Electronic Controls with Time Delay

• Lights:

o Press the light button to turn halogen lights on and off.

• Power settings:

o Press the button once and the motor starts to operate at Low speed o Press the button again and the motor will reach Medium speed. o Press the button once more and the motor wilI reach High speed.

o Press the button to lower speeds in succession until the motor stops

working (power off).

• Timer function:

o The control system provides the option to run the motor for a predetermined

time period in order to evacuate remaining vapors from me kitchen,

o Press the timer button while the motor is running. The motor will shut off

automatically after 10 minutes

Page 11

4/ CARING FOR AND CLEANING YOUR APPLIANCE

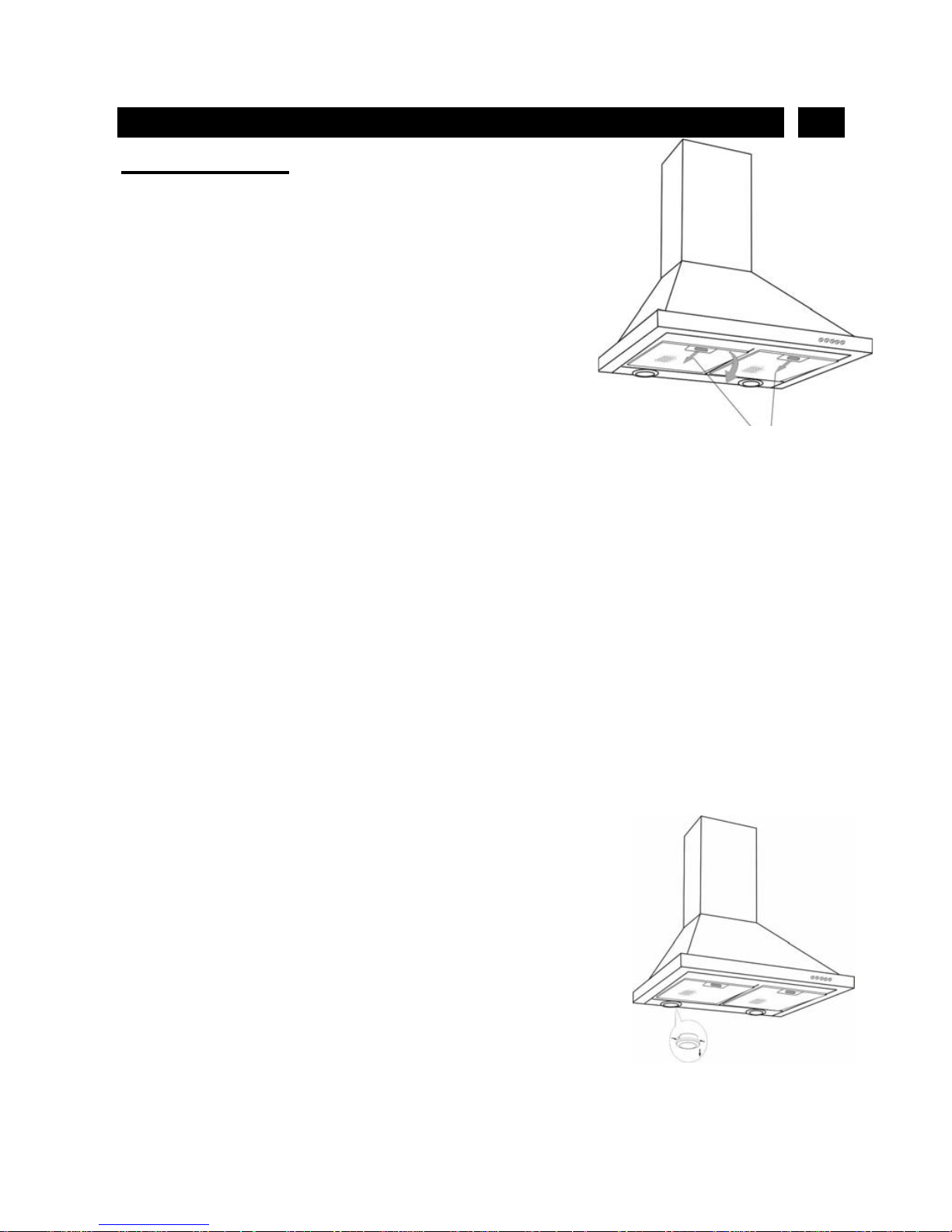

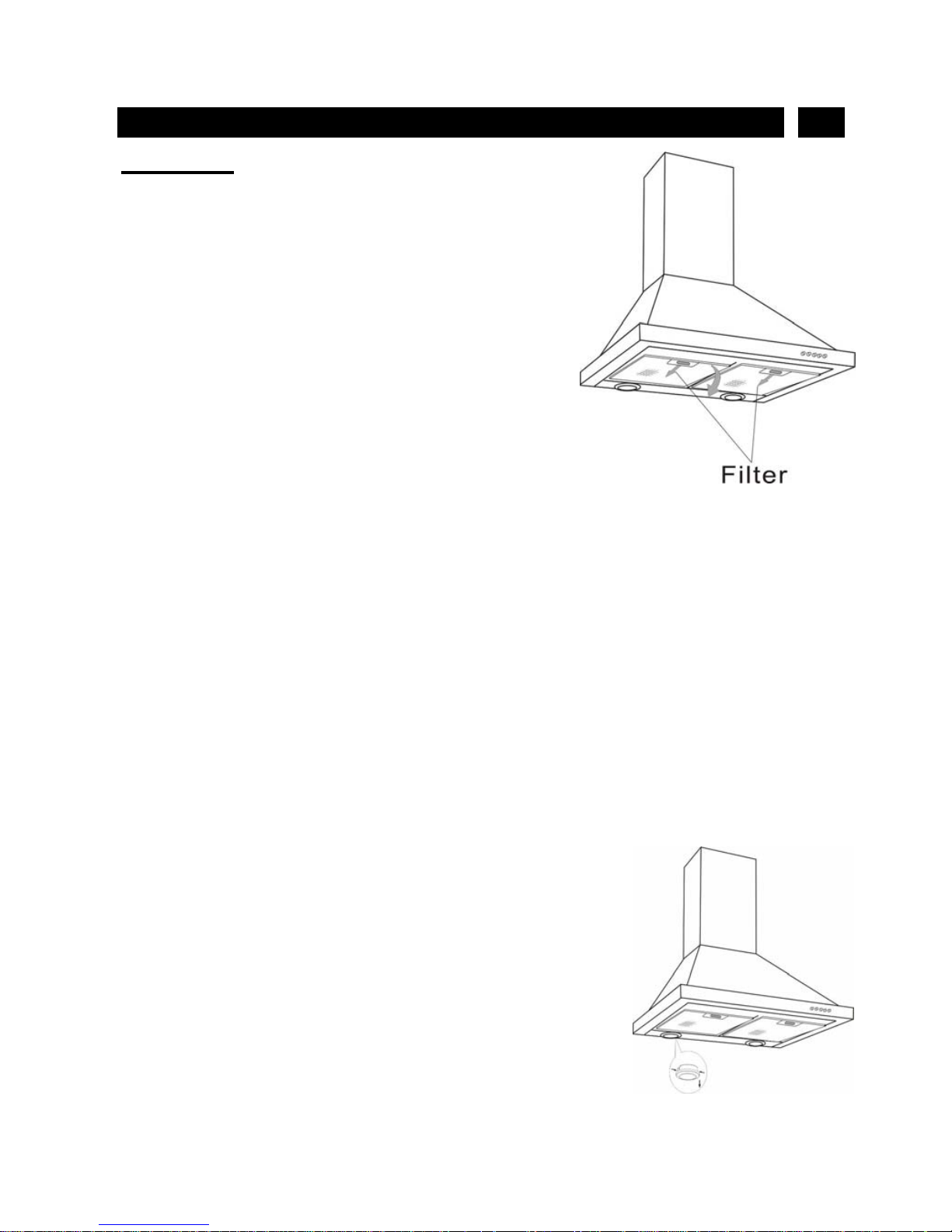

MAINTENANCE

Proper maintenance of the Range Hood will assure proper performance of the unit.

Filters

The filters must be cleaned approximately once every 30 hours of operation.

Use a warm detergent solution. Grease filters are dishwasher safe.

Remove filter by pushing filter towards the back of hood and rotating filter downward.

Duct free (Carbon) Filters

The duct free filters should be changed every 6 months. Rotate the filters to remove and replace

Hood Cleaning

Stainless steel is one of the easiest materials to keep clean. Occasional care will help preserve its fine appearance. Cleaning tips:

 Hot water with soap or detergent is all that is usually needed.  Follow all cleaning by rinsing with clear water. Wipe dry with a clean, soft cloth to

avoid water marks.

 For discolorations or deposits that persist, use a non-scratching household cleanser

or stainless steel polishing powder with a little water and a soft cloth.

 For stubborn cases, use a plastic scouring pad or soft bristle brush together with

cleaner and water. Rub lightly in direction of polishing lines or "grain" of the stainless finish. Avoid using too much pressure which may mar the surface.

 DO NOT allow deposits to remain for long periods of time.  DO NOT use ordinary steel wool or steel brushes. Small bits of steel may adhere to

the surface causing rust.

 DO NOT allow salt solutions, disinfectants, bleaches, or cleaning compounds to

remain in contact with stainless steel for extended periods. Many of these compounds contain chemicals which may be harmful. Rinse with water after exposure and wipe dry with a clean cloth.

Painted surfaces should be cleaned with warm water and mild detergent only.

HALOGEN BULBS

To change bulbs: 1 Use a screwdriver to pull out the lampshade and get off

the glass. CAUTION: BULB MAY BE HOT,PLEASE ROTATE WHEN THE BULB IS COOL!

2 Replace with a Type JC, 12Volt, 20Watt Max, G-4 Base

bulb. Do not touch replacement bulb with bare hands!

3 Fix the glass and lampshade back the light after

replacing the bulb.

Page 12

5/ TROUBLESHOOTING

Fault Cause Solution

Lights on, but motor does not work

The vent is blocked Remove the blockage

The capacitor is damaged Replace capacitor The motor jammed causing

bearing damaged

Replace motor

A bad smell from the motor which suddenly stops working

Replace motor

Light does not work, motor does not work

Beside the above mentioned, check the following:

Light damaged Replace lights

Power cord is loose

Connect the wires as per the electric diagram

Oil leakage

Damper and the air ventilation entrance are not tightly sealed

Take down the Damper and seal with glue

Leakage from the connection of U-shaped section and cover

Take U-shaped section down and seal

The hood is shaking

The vent is damaged and causes shaking

Replace the vent

The motor is not tightly attached Lock the motor tightly The chimney is not tightly

hanged

Attach the chimney tightly

Insufficient suction

The distance between the hood and the gas top is too much

Readjust the distance

Too much ventilation from open doors or windows

Choose a new place and re assemble the machine

The machine inclines to one side

The fixing screw not tight enough

Tighten the fixing screw and make it horizontal

The mounting screw is not tight enough

Tighten the mounting screw and make it horizontal

Page 13

6/ AFTER-SALES SERVICE

Any maintenance on your equipment should be undertaken by: — either your dealer,

— or another qualified mechanic who is an authorized agent for the brand appliances. When making an appointment, state the full reference of your equipment (model, type and serial number). This information appears on the manufacturer's nameplate attached to your equipment.

Page 14

Page 15

TABLE DES MATIÈRES FR

1/ A VIS AUX UTILISATEURS ............................................................................. 16

A VERTISSEMENT ...................................................................................... 17

ATTENTION ................................................................................................ 18

AVERTISSEMENT POUR L'INSTALLATION DE LA HOTTE ...................... 18

2/ INSTALLATION DE VOTRE APP AREIL ......................................................... 19

INSTALLATION DES CONDUITS ............................................................... 19

INSTALLATION DES SUPPORTS DE MONTAGE ..................................... 19

INSTALLATION DU SUPPORT DE FIXATION DU CONDUIT .................... 19

INSTALLATION DU FILTRE DE RECIRCULATION SANS CONDUIT ........ 19

PRÉPARATION DE LA HOTTE ................................................................... 20

INSTALLATION DE LA HOTTE ................................................................... 21

3/ UTILISATION DE VOTRE APP AREIL ............................................................ 22

FONCTIONNEMENT .................................................................................. 22

4/ ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL ................................. 23

ENTRETIEN ................................................................................................ 23

5/ DÉPANNAGE ................................................................................................. 24

6/ SERVICE APRÈS-VENTE ............................................................................. 25

Page 16

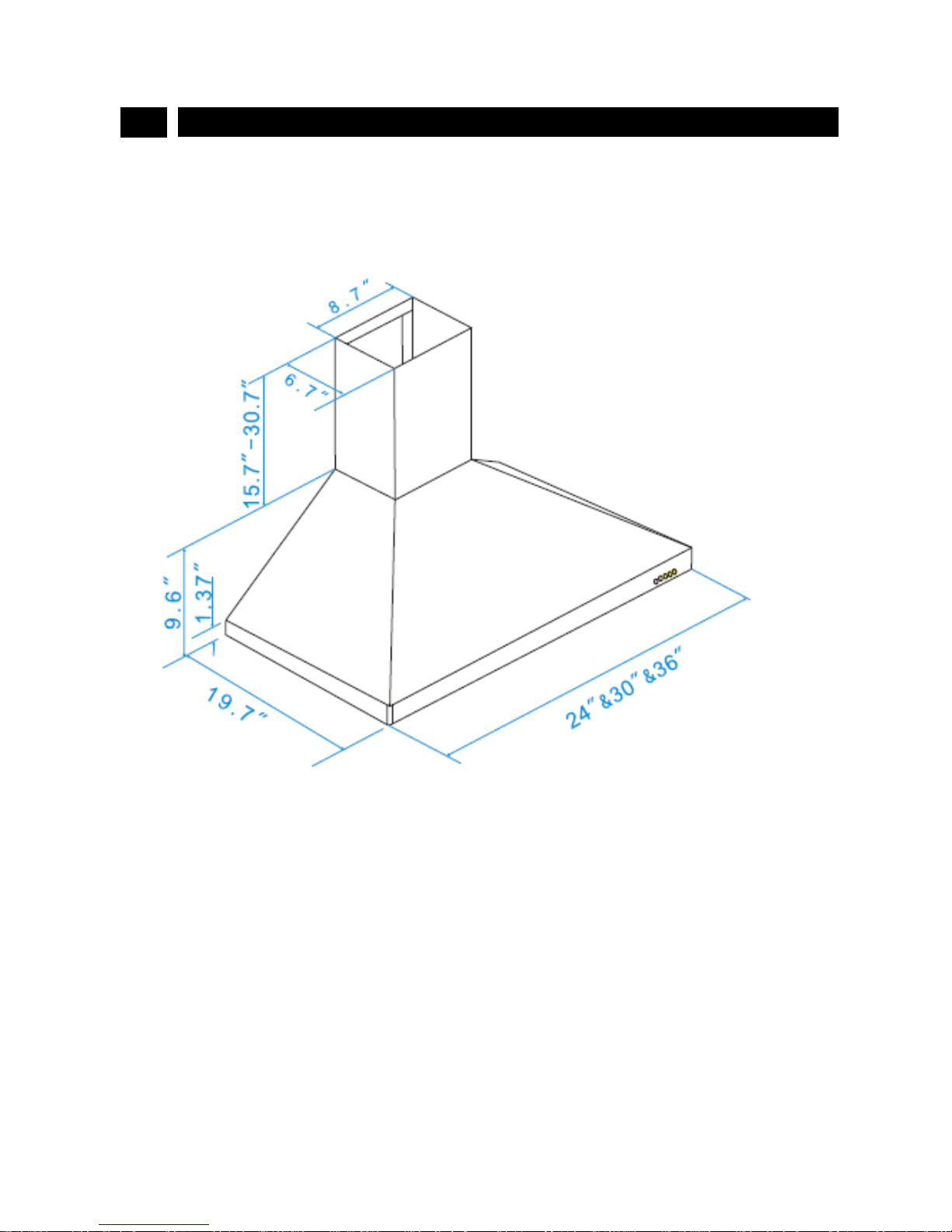

1/ AVIS AUX UTILISATEURS

Page 17

1/ A V IS AUX UTILISA TEURS

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE D'INCENDIE, CHOC ÉLECTRIQUE OU DE

BLESSURES, RESPECTER CE QUI SUIT :

1. N’utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions,

contactez le fabricant à l'adresse ou au numéro de téléphone indiqués dans la garantie.

2. Avant de réparer ou de nettoyer l'appareil, coupez le courant au niveau du panne au de

service et verrouillez le panneau de service pour éviter la mise en marche accidentelle. Si les dispositifs de sectionnement ne peuvent être bloqués, apposez une note d'avertissement bien visible sur le panneau de service.

3. Les travaux d'installation et le câblage électrique doivent être effectués par une/des

personne(s) qualifiée(s) en conformité avec tous les codes et normes applicables, y compris les codes et normes sur les constructions antidéflagrantes.

4. L'air doit être suffisant pour une bonne combustion et évacuation des gaz par le conduit de

fumée (cheminée) de l’appareil de combustion pour prévenir un refoulement de l’air. Suivez les directives du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par l’Association National Fire Protection (NFPA), et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les autorités locales compétentes.

5. Assurez vous de ne pas endommager les fils électriques ou d'autres équipements cachés

lorsque vous percez des trous dans le mur ou le plafond.

6. Les hottes canalisées doivent toujours être éventées à l'extérieur.

7. N'utilisez pas cette hotte avec un dispositif de commande de vitesse à semi-conducteur.

8. Afin de réduire le risque d'incendie, utilisez uniquement des conduits en métal.

9. Cet appareil doit être mis à la terre.

POUR RÉDUIRE LE RISQUE D’INCENDIE DE CUISINIÈRE :

A. Ne laissez jamais les éléments de surface allumés à haute température sans surveillance.

Les débordements provoquent de la fumée et des salissures graisseuses qui peuvent s’enflammer. Chauffez les huiles graduellement à feu doux ou moye n.

B. Mettez toujours la hotte en MARCHE lorsque vous cuisinez à feu fort ou lorsque vous faites

flamber des aliments (p. ex. crêpes Suzette, cerises jubilé, bifteck au poivre flambé).

C. Nettoyez fréquemment les ventilateurs de la hotte. La graisse ne devrait jamais s’accumuler

dans les ventilateurs ou les filtres.

D. Utilisez des poêlons aux dimensions adéquates. Utilisez toujours une batterie de cuisine

correspondant aux dimensions de l’élément.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES DE BLESSURE LORS D’UN INCENDIE SUR LA

SURFACE DE CUISSON, SUIVEZ LES INSTRUCTIONS SUIVANTES :*

1. ÉTOUF FEZ LES FLAMMES à l’aide d’un couvercle étanche, une plaque à biscuits ou un

plateau de métal, puis éteignez le brûleur. PRENEZ GARDE AUX RISQUES DE BRÛLURE. Si les flammes ne s'éteignent pas immédiatement, ÉVACUEZ LES LIEUX ET APPELEZ LE SERVICE D’INCENDIE.

2. NE PRENEZ JAMAIS UN POÊLON EN FE U - vous pourriez vous brûler.

3. N’UTILISEZ PAS D'EAU, ou un linge à vaisselle mouillé – une violente e xplosion de vapeur

s’ensuivra.

4. Utilisez un e xtincteur SEULEMENT si : A. Vous savez que vous avez un extincteur de classe ABC et vous savez déjà vous en servir. B. Le feu est faible et ne s’est pas répandu depuis son point d’origine. C. Le service d’incendie a été appelé. D. Vous pouvez sortir facilement de l’endroit où vous combattez le feu.

Page 18

1/ A V IS AUX UTILISA TEURS

ATTENTION

1. Pour réduire tout risque d'incendie et pour assurer une évacuation d'air appropriée,

évacuer l'air vers l'extérieur. Ne pas évacuer l'air dans les espaces entre les murs ou plafonds ou dans le grenier, les vides sanitaires ou les garages.

2. Prenez garde lorsque vous utilisez des agents nettoyants ou des détergents.

3. Évitez d'utiliser des produits alimentaires qui produisent des flammes sous la hotte.

4. Pour ventilation générale seulement. N’utilisez pas cet appareil pour évacuer des

vapeurs et des matériaux explosifs ou dangereux.

5. Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes

ou déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc., d’atteindre l’unité de puissance.

6. Le moteur de votre hotte dispose d’une protection thermique qui éteindra

automatiquement le moteur s'il devient surchauffé. Le moteur redémarre quand il se refroidit. Si le moteur continue de s'arrêter et de redémarrer, faites-le vérifier.

7. Pour une meilleure évacuation des odeurs de cuisson, le fond de la hotte devrait être à

un minimum de 26 po (66cm) et un maximum de 31 po (78cm) au-dessus de la

surface de cuisson.

8. Deux installateurs sont recommandés en raison de la grande taille et le poids de cette

hotte.

9. Ce produit est équipé d'un thermostat pouvant faire démarrer le ventilateur

automatiquement. Pour réduire le risque de blessure et pour éviter une mise en marche accidentelle, coupez le courant au niveau du panneau de service et verrouillez ou étiquetez le panneau de service.

10. Utilisez-le seulement avec le cordon d'alimentation de la trousse approuvée.

11. Pour plus d'informations et exigences, veuillez lire les autocollants apposés sur et à

l'intérieur de votre appareil.

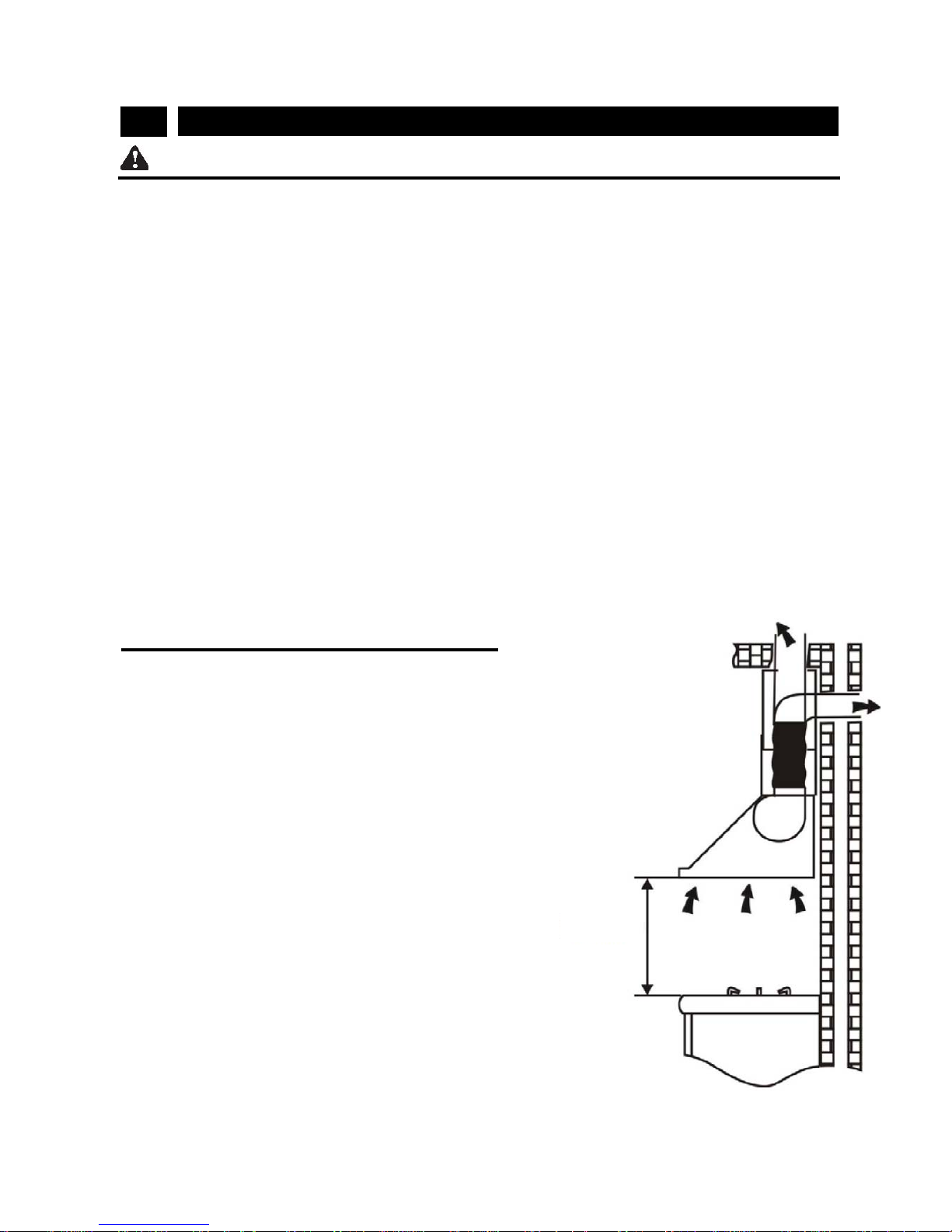

AVERTISSEMENT POUR L'INSTALLATION DE LA HOTTE

Remarque: Cette hotte de cuisinière doit être correctement mise à la terre. L'appareil doit être installé p ar un électricien qualifié en conformité avec les codes électriques nationaux et locaux.

La distance minimale entre le bas de votre hotte encastrable et le plan de cuisson ne doit pas être inférieure à 26 po (66cm). Un maximum de 31 po (78cm) au-dessus du plan de cuisson est fortement recommandé pour une meilleure évacuation des odeurs de cuisine. Les distances plus de 31 po (78cm) sont à la discrétion de l'installateur et des utilisateurs.

MIN 26” (66cm) MAX 31” (78cm)

Page 19

2/ INSTALLATION DE VOTRE APPAREIL

INSTALLATION DES CONDUITS

1. Près du lieu où le conduit passera, entre la hotte et l'extérieur.

2. Un conduit droit et court permettra à votre hotte de fonctionner plus efficacement.

3. Installez le conduit d’aluminium Flex sur l'orifice de ventilation vers l’emplacement de

la hotte.

INSTALLATION DES SUPPORTS DE MONTAGE

1. Après avoir évalué la hauteur de la hotte, placez le

centre du crochet au-dessus de l’emplacement d'installation. Percez 3 trous avec un diamètre de 8 mm sur un endroit approprié pour fixer les supports de montage.

2. Mettez les ancrages muraux dans les trous et fixez les

vis de montage (4x40 mm) dans les ancrages, puis fixez le crochet sur le mur, comme indiqué.

INSTALLATION DU SUPPORT DE FIXATION DU CONDUIT

1. Calculez la hauteur finale de la section en forme d’U, percez 2 trous avec un

diamètre de 8 mm sur un endroit approprié en ligne avec le support glissant de fixation du conduit.

2. Mettez les ancrages muraux dans les trous et fixez les vis de montage (4x40 mm)

dans les ancrages, puis fixez le crochet sur le mur, comme indiqué.

INSTALLATION DU FILTRE DE RECIRCULATION SANS CONDUIT

1. Achetez un filtre de recirculation sans conduit auprès de votre revendeur. (Le filtre de

recirculation sans conduit est facultatif ; vous pouvez donc l’acheter séparément)

2. Installez le filtre en le tournant sur

l'équipement qui est situé sur deux côtés du moteur.

Page 20

Vis : 4x8mm

2/ INSTALLATION DE VOTRE APPAREIL

PRÉPARATION DE LA HOTTE

Remarque : Sur les hottes en acier inoxydable, retirez délicatement le film plastique protecteur de toutes les surfaces extérieures de la hotte et les conduits de fumée décoratifs, avant l'installation finale.

3. Retirez la hotte de la boîte.

4. Installez l'orifice de ventilation dans

le raccord de conduits de la hotte.

5. Fixez le tube vaste sur l’orifice de

ventilation.

Page 21

2/ INSTALLATION DE VOTRE APPAREIL

INSTALLATION DE LA HOTTE

Remarque: au moins deux personnes seront nécessaires pour installer la hotte.

1. Soulevez la hotte dans sa position de montage.

2. Alignez l'ouverture rectangulaire à l'arrière de la hotte à

l’aide du support de fixation murale. Abaissez délicatement la hotte jusqu'à ce qu'elle s'emboîte avec le support.

3. Ouvrez le filtre d’aluminium et trouvez les deux trous de 8

mm de diamètre à l'arrière de la hotte. Nivelez la hotte avec 2 vis de fixation (4*30mm) à l’aide d’une rondelle. Utilisez les ancrages muraux fournis.

4. Mesurez la hauteur du support glissant de fixation du

conduit. Réglez la hauteur de la cheminée en fonction de la hauteur. Ensuite, utilisez le support de fixation du conduit avec deux vis (4x8 mm) pour fixer les cheminées. Indiqué comme dans l’illustration.

5. Mettez la cheminée sur la hotte, utilisez deux vis

(4x8 mm) pour fixer la cheminée dans le support de fixation du conduit.

6. Utilisez les autres deux vis (4x8 mm) pour fixer le

bas de la cheminée.

7. Après le réglage de la position, ouvrez le filtre et fixez le

corps à l'intérieur à l’aide des vis de sécurité (4X30 mm).

vis de sécurité

Vis

4x8mm

Page 22

3/ UTILISATION DE VOTRE APPAREIL

FONCTIONNEMENT

Commandes

 Bouton électronique

Disposition du panneau de commande et configurations des boutons :

Commandes électriques à temporisation

 Lampes :

o Appuyez sur le bouton d’éclairage pour allumer ou éteindre les lampes

halogènes.

 Réglage de la puissance :

o Appuyez une fois sur le bouton pour faire le moteur fonctionner à vitesse

lente.

o Appuyez de nouveau sur le bouton pour faire le moteur fonctionner à

vitesse moyenne.

o Appuyez une fois sur le bouton pour faire le moteur fonctionner à vitesse

élevée.

o Appuyez sur le bouton pour diminuer les vitesses en succession jusqu'à ce

que le moteur s’arrête (éteint).

 Fonction de la minuterie

o Le module de commande offre la possibilité de faire fonctionner le moteur

pendant une période de temps prédéterminée afin d’évacuer les vapeurs restantes de la cuisine.

o Appuyez sur le bouton de la minuterie lorsque le moteur est en marche. Le

moteur s’arrêtera automatiquement après 10 minutes.

ugmenter

Diminue

Minuterie

Éclairage

Page 23

Filtrer

4/ ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

ENTRETIEN

Un bon entretien de votre hotte en garantira une excellente performance.

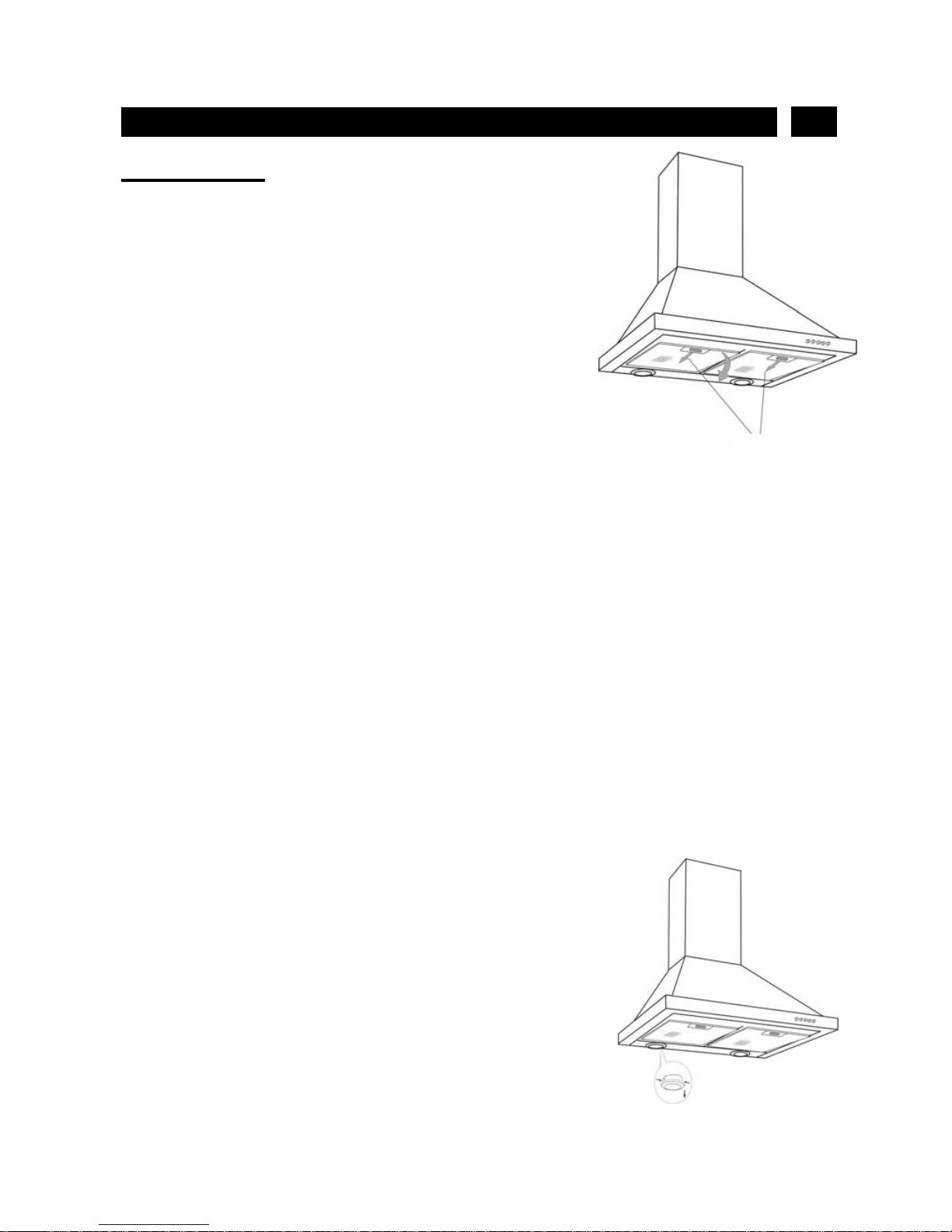

Filtres

Les filtres doivent être nettoyés environ une fois toutes les 30 heures de fonctionnement .

Utilisez une solution tiède de détergent. Les filtres à graisse sont lavables au lave-vaisselle.

Retirez les filtres en les poussant vers l'arrière de la hotte et en les tournant vers le bas.

Filtres de carbone sans conduits

Les filtres sans conduit doivent être changés tous les 6 mois. Tournez les filtres pour enlever et remplacer.

Nettoyage de la hotte

L'acier inoxydable est l'un des matériaux le plus facile à garder propre. Un entretien occasionnel aidera à préserver sa belle apparence. Conseils de nettoyage :  De l'eau chaude avec du savon ou détergent est tout ce qui est habituellement

nécessaire.

 Après le nettoyage, rincez à l'eau claire. Essuyez avec un chiffon doux et propre

pour éviter de laisser des traces d'eau.

 Si les décolorations ou les dépôts persistent, utilisez un nettoyant domestique non

abrasif ou une poudre de polissage de l'acier inoxydable avec un peu d'eau et un chiffon doux.

 Dans les cas difficiles, utilisez une éponge en plastique ou une brosse en soie souple

avec nettoyant et eau. Frottez légèrement dans la direction des lignes de polissage ou « grain » de la surface d'acier inoxydable. Évitez d'appliquer trop de pression car cela pourrait endommager la surface.

 NE PAS laisser les dépôts s'accumuler pendant de longues périodes de temps.  NE PAS utiliser de laine d'acier commune ou de brosses en acier. De petits

morceaux d'acier peuvent adhérer à la surface, provoquant la rouille.

 NE PAS laisser les solutions salines, les désinfectants, les blanchissants ou les

produits nettoyants rester en contact avec l'acier inoxydable pour des périodes prolongées. Bon nombre de ces solutions contiennent des produits chimiques qui peuvent être nuisibles. Rincez à l'eau après l'exposition et séchez à l’aide d’un chiffon propre.

Les surfaces peintes doivent être nettoyées avec de l'eau chaude et seulement du détergent doux.

AMPOULES HALOGENES

Pour remplacer les ampoules :

1. Utilisez un tournevis pour retirer l'abat-jour et retirer la

vitre. ATTENTION : L’AMPOULE PEUT ÊTRE CHAUDE, TOURNEZ-LA SEULEMENT LORSQU’ELLE EST FROIDE !

2. Remplacez-la avec une ampoule de base type JC, 12

volts, 20 watts max, G-4. Ne touchez pas l’ampoule de rechange avec les mains nues !

3. Fixez la vitre et remettez l’abat-jour en place après le

remplacement de l'ampoule.

Page 24

5/ DÉPANNAGE

Défaillance Cause Solution

Lampe allumée, mais le moteur ne fonctionne pas

Feuille bloquée Éliminez le blocage Condensateur endommagé Remplacez le condensateur

Roulement de coincement du moteur endommagé

Remplacez le moteur

Moteur éteint ou une mauvaise odeur provenant du moteur

Remplacez le moteur

La lampe ne fonctionne pas, le moteur ne fonctionne pas

À côté de ce qui précède, vérifiez les points suivants :

Lampe endommagée Remplacez les lampes Détachement du cordon

d'alimentation

Raccordez les fils selon le schéma électrique

Fuite d'huile

L’amortisseur et l'orifice de ventilation ne sont pas fermés hermétiquement

Démontez l’amortisseur et étanchéisez avec de la colle

Fuite à partir du raccord entre la section en U et le couvercle

Démontez la section en U et étanchéisez-la avec du savon ou de la peinture

Agitez le corps

La feuille est endommagée et provoque des tremblements

Remplacez la feuille

Le moteur n'est pas bien pendu

Verrouillez le moteur serré

Le corps n'est pas bien accroché

Fixez le corps en le serrant

Aspiration insuffisante

La distance entre le corps et la cuisinière au gaz est trop longue

Réajustez la distance

Trop de ventilation à partir des portes ou des fenêtres

Choisissez un nouvel endroit et remontez la machine

La machine est penchée

Vis de fixation pas assez serrée

Serrez la vis de fixation et rendrez-la horizontale

Vis de montage pas assez serrée

Serrez la vis de montage et rendrez-la horizontale

Page 25

6/ SERVICE APRÈS-VENTE

Tout entretien de votre équipement devrait être effectué par : — votre revendeur — ou un autre mécanicien qualifié qui est agent agréé pour les appareils de marque. Lorsque vous prenez un rendez-vous, indiquez la référence complète de votre équipement (modèle, type et numéro de série). Ces informations se trouvent sur la plaque signalétique du fabricant apposée sur votre équipement.

Page 26

Page 27

CONTENIDO ES

1/ A VISO A LOS USUARIOS .............................................................................. 28

ADVERTENCIA ........................................................................................... 29

PRECAUCIÓN ............................................................................................ 30

ADVERTENCIA SOBRE LA INSTALACIÓN DE LA CAMP ANA .................. 30

2/ INSTALACION DE SU AP ARATO .................................................................. 31

INSTALACIÓN DEL DUCTO ....................................................................... 31

INSTALACIÓN DE LOS SOPORTES DE MONTAJE .................................. 31

INSTALACIÓN DEL SOPORTE DE FIJACIÓN DEL DUCTO ...................... 31

INSTALACIÓN DEL FILTRO DE RECIRCULACIÓN SIN DUCTO .............. 31

PREPARE LA CAMPANA ............................................................................ 32

INSTALACIÓN DE CAMPANA .................................................................... 33

3/ USO DE SU AP ARAT O .................................................................................. 34

OPERACIÓN .............................................................................................. 34

4/ MANTENIMIENTO Y LIMPIEZA DE SU APARATO ........................................ 35

MANTENIMIENTO ...................................................................................... 35

5/ TROUBLESHOOTING ................................................................................... 36

6/ SERVICIO POSTVENTA ................................................................................ 37

Page 28

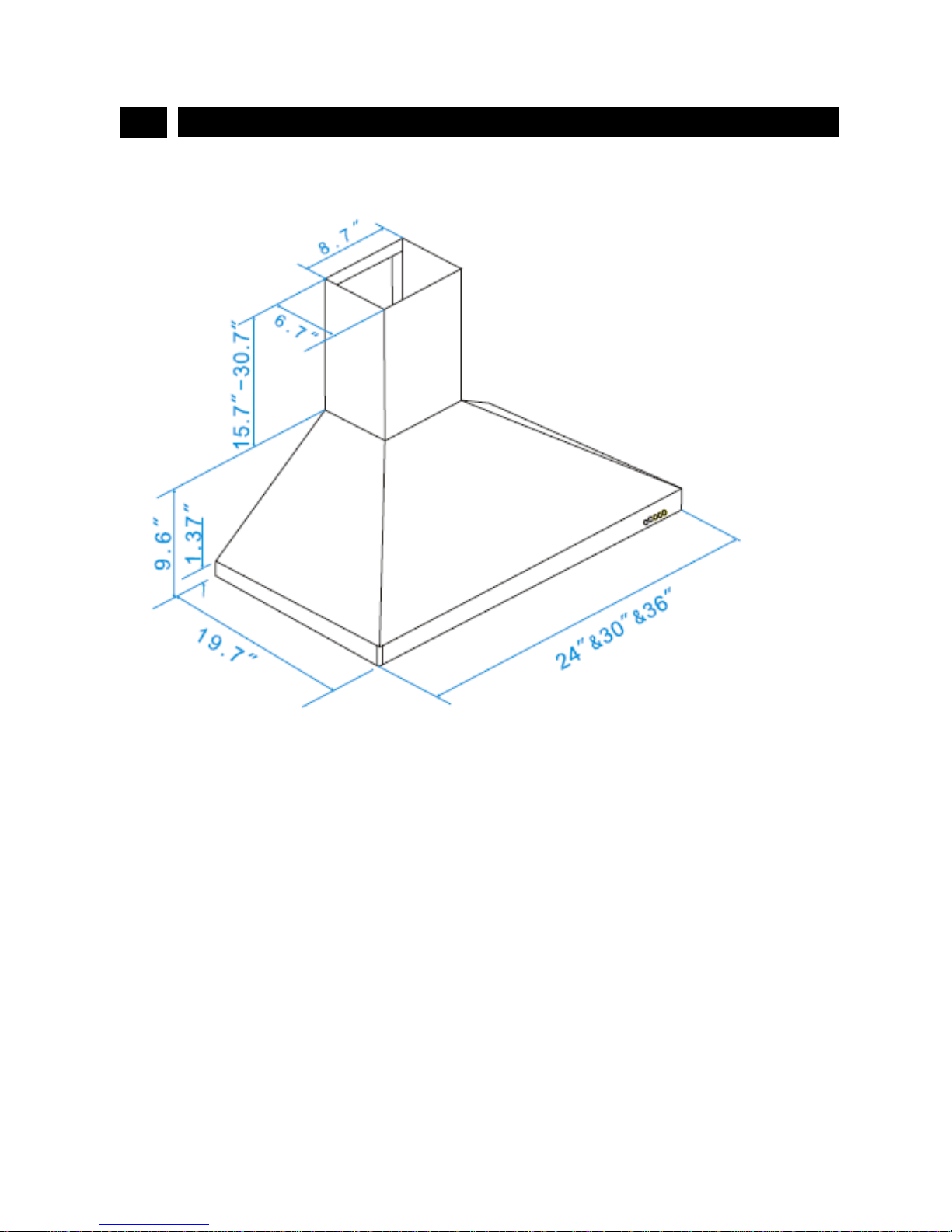

1/ AVISO A LOS USUARIOS

Page 29

1/ A V ISO A LOS USUARIOS

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARG AS EL ÉCTRICAS O

LESIONES FÍSICAS, TENGA PRESENTE LO SIGUIENTE:

1. Utilice esta unidad solo de la forma pretendida por el fabricante. Si tiene dudas,

póngase en contacto con el fabricante en la dirección o número telefónico indicados en la garantía.

2. Antes de realizar el servicio o la limpieza de la unidad, apague la alimentación en el

panel de servicio y bloquee el panel de servicio para evitar que se active la alimentación accidentalmente. Cuando se desconecte el servicio y no se pueda bloquear, coloque un dispositivo de advertencia perfectamente visible, por ejemplo una bolsa, en el panel de servicio.

3. El trabajo de instalación y las conexiones eléctricas deben realizarse por el personal

cualificado en conformidad con todos los códigos y estándares aplicables, incluidos aquellos relacionados con la construcción contra incendios.

4. Es necesario proporcionar suficiente ventilación para la correcta combustión y para

los gases de escape a través del ducto (chimenea) del equipo de combustión para evitar que se regresen los gases de escape. Siga las instrucciones proporcionadas por el fabricante del equipo así como los estándares de seguridad tales como los publicados por la Asociación Nacional de Protección contra Incendios (NFPA) y la Sociedad Americana de Ingenieros de calefacción, refrigeración y acondicionadores de aire (ASHRAE), así como los códigos de la autoridad local.

5. Cuando corte o perfore un muro o techo, no dañe el cableado eléctrico así como

tampoco las instalaciones ocultas.

6. Los ventiladores con ductos siempre deben dirigir el flujo de aire hacia el exterior.

7. No utilice esta unidad con dispositivos de control de velocidad en estado sólido por

separado.

8. Para reducir el riesgo de incendios, utilice solamente ductos de metal.

9. Esta unidad debe estar puesta a tierra.

Para REDUCIR EL RIESGO DE INCENDIOS PROVOCADO POR GRASA:

A. Nunca deje las unidades superficiales sin supervisión en un ajuste alto. Los derrames

pueden generar humo y si tienen grasa pueden ocasionar un incendio. Se puede calentar aceite lentamente en los ajustes bajos o medianos.

B. Siempre encienda la campana al cocinar a alta temperatura o cuando haga un

flambeado (por ejemplo Crepas Suzette, Cerezas Jubilee, Res flambeada, etc.).

C. Limpie los ventiladores con frecuencia. La grasa no debe acumularse en el ventilador o

en el filtro.

D. Utilice el tamaño adecuado de utensilios para cocinar. Siempre utilice utensilios de

cocina adecuados para el tamaño de la superficie.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE SUFRIR LESIONES FÍSICAS EN CASO DE UN

INCENDIO OCASIONADO POR GRASAS, TENGA PRESENTE LO SIGUIENTE:*

1. SOFOQUE LAS LLAMAS con tapas cerradas, láminas para galletas o bandejas de

metal, después apague la hornilla. TENGA CUIDADO PARA EVITAR

QUEMADURAS. Si las llamas no se apagan de inmediato, EVACÚE Y LLAME AL

DEPARTAMENTO DE BOMBEROS.

2. NUNCA RECOJA UN UTENSILIO DE COCINA CON LLAMAS - Se puede quemar.

3. NO UTILICE AGUA, incluidas las prendas o toallas húmedas de cocina - puede

producir una explosión de vapor violenta.

4. Utilice un extinguidor SÓLO si: A. Sabe que tiene un extinguidor de clase ABC y sabe cómo operarlo. B. El incendio es pequeño y se puede contener en el área donde se generó. C. Ha llamado al departamento de bomberos. D. Puede apagar el incendio con su espalda orientada hacia la salida.

Page 30

1/ A V ISO A LOS USUARIOS

PRECAUCIÓN

1. Para reducir el riesgo de incendios y dejar que el aire escape correctamente,

asegúrese de que el ducto de aire salga al exterior. No ventile el aire de escape en espacios comprendidos dentro de muros o techos, o en áticos, espacios reducidos o garajes.

2. Tenga cuidado al usar los agentes de limpieza o detergentes.

3. Evite usar productos alimenticios que produzcan llamas debajo de la campana.

4. Sólo para ventilación general únicamente. No utilice materiales ni vapores explosivos

o peligrosos.

5. Para evitar que se dañe el motor, se produzcan ruidos y/o que la turbina se

desbalancee, evite rociar/espolvorear yeso, polvo de construcción, etc., cuando el aparato esté encendido.

6. El motor de la campana tiene un disyuntor de sobrecalentamiento que

automáticamente apagará el motor si se llega a sobrecalentar. El motor se reiniciará cuando se enfríe. Si el motor se apaga y se reinicia, llévelo a servicio.

7. Para capturar mejor las impurezas durante la cocción, la parte inferior de la campana

debe tener un mínimo de 26” (66cm) y un máximo de 31" (78cm) encima de la superficie de cocción.

8. Se recomienda que dos personas realicen la instalación por el gran tamaño y el peso

de esta campana.

9. Este producto está equipado con un termostato que puede iniciar el soplador de forma

automática. Para reducir el riesgo de lesiones y evitar que se encienda la alimentación de forma accidental, apague la alimentación en el panel de servicio y bloquee o etiquete el mismo.

10. Utilice solamente un kit de conexión de cable aprobado.

11. Lea la etiqueta de especificaciones del producto

para obtener más información así como los requerimientos.

ADVERTENCIA SOBRE LA INSTALACIÓN DE LA CAMPANA

Nota: Esta campana debe conectarse a tierra correctamente. La unidad debe ser instalada por un electricista cualificado en conformidad

con todos los códigos nacionales aplicables y eléctricos locales.

La distancia mínima de la campana encima de la parte superior no debe ser menor a 26” (66cm). Se recomienda un máximo de 31" (78cm) por encima de la parte superior para capturar de la mejor forma posible de las impurezas de cocción. Las distancias superiores a las 31" (78cm) serán bajo la discreción del instalador y del usuario.

MIN 26” (66cm) MAX 31” (78cm)

Page 31

2/ INSTALACIÓN DE SU APARATO

INSTALACIÓN DEL DUCTO

1. En el espacio donde el ducto pasará entre la campana y el exterior.

2. Un ducto recto y corto permitirá que la campana funcione de la forma más eficiente.

3. Instale el ducto flexible de aluminio con el tiro orientado

hacia la ubicación de la campana.

INSTALACIÓN DE LOS SOPORTES DE MONTAJE

1. Después de evaluar la altura de la campana, coloque el

centro del gancho en el sitio de instalación. Perfore 3 orificios de Ø8mm en un lugar adecuado para fijar los soportes de montaje.

2. Coloque los anclajes para sello en los orificios y fije los

tornillos de montaje (4x40mm) en los anclajes e instale el gancho en la pared tal como se indica.

INSTALACIÓN DEL SOPORTE DE FIJACIÓN DEL DUCTO

1. Calcule la altura final de la sección en forma de U, perfore 2 orificios de Ø8mm en un

lugar adecuado en línea con el soporte de fijación del ducto.

2. Coloque los anclajes para yeso en los orificios y fije los tornillos de montaje

(4x40mm) en los anclajes e instale el gancho en la pared como se indica.

INSTALACIÓN DEL FILTRO DE RECIRCULACIÓN SIN DUCTO

1. Compre un filtro de recirculación sin ducto con su proveedor. (Este filtro es opcional

y se compra de forma separada)

2. Instale el filtro girándolo en el

equipo ubicado en ambos lados del motor.

Page 32

Tornillo: 4x8mm

Válvula

2/ INSTALACIÓN DE SU APARATO

PREPARE LA CAMPANA

Nota: En camp anas de acero inoxidable, quite cuidadosamente la película protectora de plástico de todas las superficies exteriores de la campana y de las decoraciones, antes de la instalación final.

3. Saque la campana del cartón.

4. Instale la ventilación en el conector del ducto

de la campana.

5. Fije el tubo de extensión en la ventilación.

Page 33

2/ INSTALACIÓN DE SU APARATO

INSTALACIÓN DE CAMPANA

Nota: Tenga en cuenta que se requieren al menos dos personas para montar la campana.

1. Levante la campana hasta la posición de montaje.

2. Alinee la apertura rectangular de la parte trasera de la

campana con el soporte de montaje para pared. Suavemente baje la campana hasta que se enganche de forma segura con el soporte.

3. Abra el filtro y encuentre los dos orificios de Ø8 mm

ubicados en la parte posterior de la campana. Nivele la

campana con 2 tornillos de montaje (4*30mm) con la arandela. Utilice los anclajes para yeso proporcionados.

4. Mida la altura del soporte de fijación del ducto

deslizante. Ajuste la altura de la chimenea en relación con la altura. Acto seguido use el soporte de fijación del ducto con dos tornillos (4x8mm) para fijar las chimeneas. Como se indica en la imagen.

5. Coloque la chimenea en la campana, utilice dos tornillos

(4x8mm) para fijar la chimenea en el soporte de fijación de ducto.

6. Utilice los dos tornillos (4x8mm) para fijar la parte inferior de

la chimenea.

7. Después de ajustar la posición, abra el filtro y fije el

cuerpo en el interior con tornillos de seguridad (4x30mm).

tornillo de seguridad

Tornillo

4x8mm

Page 34

3/ USO DE SU APARATO

OPERACIÓN

Controles

● Botón electrónico

Disposición del panel de control y configuración de botones:

Controles electrónicos y temporizador

● Luces:

o Pulse el botón de luz para encender y apagar las luces halógenas.

● Ajustes de alimentación:

o Pulse el botón una vez y el motor empezará a operar a baja velocidad. o Pulse el botón nuevamente para que el motor pase a media velocidad. o Pulse el botón una vez más y el motor pasará a alta velocidad. o Pulse el botón para disminuir las velocidades en sucesión hasta que se detenga

el motor.

● Temporizador:

o El panel de control permite ejecutar el motor por un tiempo predeterminado para

evacuar los vapores restantes de la cocina.

o Pulse el botón del temporizador cuando el motor esté en funcionamiento. El

motor se apagará después de 10 minutos de forma automática.

umentar Disminui

umentar

Temporizado

Luz

Page 35

4/ MANTENIMIENTO Y LIMPIEZA DE SU APARATO

MANTENIMIENTO

El correcto mantenimiento de la campana asegurará el correcto desempeño de la unidad.

Filtros

Los filtros deben limpiarse aproximadamente una vez cada 30 horas de operación.

Utilice una solución detergente caliente. Los filtros de grasa son seguros para lavavajillas.

Quite el filtro empujando los filtros hacia la parte posterior de la campana y girando el filtro hacia abajo.

Filtros libres del ducto (filtros de carbón)

Los filtros de carbón deben cambiarse cada 6 meses. Gire los filtros para quitarlos y cambiarlos

Limpieza de la campana

El acero inoxidable es uno de los materiales más fáciles de limpiar. El cuidado ocasional ayudará a conservar su apariencia. Consejos de limpieza:

 Utilice agua caliente con jabón o detergente.  Continúe la limpieza enjuagando con agua limpia. Limpie con un paño limpio, seco y

suave para evitar marcas.

 Para manchas o depósitos persistentes, utilice un limpiador doméstico no abrasivo o

pulidor de acero inoxidable con un poco de agua y un paño suave.

 Para los casos más difíciles, utilice una almohadilla de plástico para fregar o un

cepillo suave con limpiador y agua. Frote ligeramente en la dirección de las líneas de pulido o los "granos" del acabado inoxidable. Evite usar una excesiva presión que pueda dañar la superficie.

 NO deje que ningún depósito permanezca por largos periodos de tiempo.  NO utilice lana de acero común ni cepillos de acero. Se pueden adherir pequeñas

cantidades de acero a la superficie y ocasionar corrosión.

 NO permita que soluciones de sal, desinfectantes, blanqueadores o compuestos de

limpieza entren en contacto con el acero inoxidable por periodos prolongados. Muchos de estos compuestos contienen químicos que pueden ser perjudiciales. Enjuague con agua después de la exposición y limpie con un paño seco y limpio.

Las superficies pintadas deben limpiarse con agua tibia y detergente suave.

BOMBILLAS DE HALÓGENO

Para cambiar las bombillas:

1. Utilice un destornillador para extraer la pantalla y sacar el

cristal PRECAUCIÓN: ¡LA BOMBILLA PUEDE ESTAR CALIENTE, GÍRELA CUANDO ESTÉ FRÍA!

2. Cámbiela por una del tipo JC, de 12 voltios, 20 Watts

máximo, de base G-4. ¡No toque la bombilla de recambio con las manos descubiertas!

3. Fije el cristal y regrese a su sitio la pantalla después de

cambiar la bombilla.

Filtros

Page 36

5/ TROUBLESHOOTING

Fallo Causa Solución

Se enciende la luz, pero el motor no funciona.

Bloqueo de la malla Elimine el bloqueo

Capacitador dañado Cambie el capacitador

Cojinete de motor dañado Cambie el motor Partes internas con el motor

apagado o malos olores del motor

Cambie el motor

La luz no funciona, el motor no funciona

Además de lo antes mencionado, verifique lo siguiente:

Luz averiada Cambie las luces

Cable de alimentación flojo

Conecte los cables de acuerdo al diagrama eléctrico

Fugas de aceite

El regulador de ventilación de aire no está sellado perfectamente.

Desmonte el regulador y séllelo con pegamento

Fugas de la conexión de la sección en forma de U y cubierta

Quite la sección en forma de U y selle con jabón o pintura

Vibraciones

La lámina está dañada y ocasiona vibraciones

Cambie la lámina

El motor no está fijo completamente

Bloquee el motor

El cuerpo no está fijo completamente

Fije el cuerpo completamente

Succión insuficiente

La distancia entre la campana y la superficie de cocción es demasiado grande

Reajuste la distancia

Demasiada ventilación por puertas abiertas o ventanas

Seleccione un nuevo sitio y vuelva a armar la máquina

La máquina se inclina

El tornillo de fijación no está apretado lo suficiente

Apriete el tornillo de fijación

El tornillo de fijación no está apretado lo suficiente

Apriete el tornillo de fijación

Page 37

6/ SERVICIO POSTVENTA

Cualquier mantenimiento en su equipo debe ser realizado por: — Su distribuidor — Un mecánico calificado que tenga autorización de un agente de la marca del dispositivo. Al realizar una cita, indique todas las referencias de su equipo (modelo, tipo y número de serie). Esta información aparece en la placa de características del fabricante, la cual va adherida a su equipo.

Page 38

38 PT

Page 39

INDICE

1/ AVISO PARA OS UTILIZADORES ................................................................. 40

A VISO ......................................................................................................... 41

CUIDADO ................................................................................................... 42

AVISO PARA INSTALAR A CAMPÂNULA ................................................... 42

2/ INSTALAR O SEU AP ARELHO ...................................................................... 43

INST ALAR A CONDUTA ............................................................................. 43

INSTALAR OS SUPORTES DE MONTAGEM ............................................ 43

INSTALAR O SUPORTE DE ENCAIXE DA CONDUTA .............................. 43

INSTALAÇÃO DO FILTRO DE RECIRCLAÇÃO SEM CONDUTA .............. 43

PREP ARAR A CAMPÂNULA ...................................................................... 44

INST ALAR A CAMPÂNULA ........................................................................ 45

3/ UTILIZAR O SEU AP ARELHO ....................................................................... 46

FUNCIONAMENTO .................................................................................... 46

4/ MANUTENÇÃO E LIMPEZA DO SEU APARELHO ........................................ 47

MANUTENÇÃO .......................................................................................... 47

5/ TR RESOLUÇÃO DE PROBLEMAS .............................................................. 48

6/ SERVIÇO PÓS-VENDAS ............................................................................... 49

Page 40

1/ AVISO PARA OS UTILIZADORES

Page 41

1/ AVISO PARA OS UTILIZADORES

AVISO

PARA REDUZIR O RISCO DE INCÊNDIO, CHOQUE ELÉTRICO OU

FERIMENTOS A PESSOAS, OBSERVE O SEGUINTE:

1. Utilize este aparelho apenas para o fim a que se destina, indicado pelo fabricante.

Caso tenha dúvidas, contacte o fabricante no endereço ou número de telefone listado na garantia.

2. Antes de reparar ou limpar o aparelho, desligue no painel de serviço e bloqueie o

painel de serviço para evitar que seja ligado acidentalmente. Quando os meios de desconexão de serviço não podem ser bloqueados, aperte em segurança um dispositivo de aviso bem visível, como uma etiqueta, ao painel de serviço.

3. O trabalho de instalação e de cablagem elétrica deve ser feito por uma pessoa

qualificada, de acordo com todos os códigos e normas aplicáveis, incluindo os códigos de normas de construção de classificação de incêndios.

4. É necessária ventilação suficiente para a devida combustão e escape de gases

através da chaminé do equipamento de combustão, para evitar que volte para trás. Siga as diretrizes do fabricante do equipamento de aquecimento e as normas de segurança, como as publicadas pela Associação nacional de proteção contra incêndios (NFPA) e a Sociedade americana para engenheiros de aquecimento, refrigeração e ar condicionado (ASHRAE) e as autoridades do código local.

5. Quando fura na parede ou no teto, não danifique a cablagem elétrica e outras

instalações ocultas.

6. As condutas das ventoinhas devem ser sempre ventiladas para fora.

7. Não utilize este aparelho com qualquer dispositivo de controlo de velocidade de

estado sólido separado.

8. Para reduzir o risco de incêndio, utilize apenas condutas de metal.

9. Este aparelho deve ser ligado a terra.

PARA REDUZIR O RISCO DE UM INCÊNDIO NA BANCADA POR GORDURAS:

A. Nunca deixe os aparelhos na superfície sem supervisão e em posições altas. A

ebulição pode provocar fumo e derrames de gordura que podem atear fogo. Aqueça o óleo lentamente, na posição baixa ou média.

B. LIGUE sempre a campânula quando cozinha na posição alta ou faz flambé (isto é,

crepes Suzette, compotas, etc.)

C. Limpe com frequência as ventoinhas de ventilação. Não deve deixar acumular gordura

na ventoinha ou no filtro.

D. Utilize tachos e panelas de tamanho adequado. Utilize sempre tachos e panelas

apropriadas para o tamanho do elemento da superfície.

AVISO

PARA REDUZIR O RISCO DE FERIMENTOS A PESSOAS NO CASO DE UM

INCÊNDIO NA BANCADA POR GORDURAS, OBSERVE O SEGUINTE:*

1. DIMINUA AS CHAMAS ao tapar com uma tampa, pano de cozinha ou travessa de

metal e desligue então o fogão. CUIDADO PARA EVITAR QUEIMADURAS. Se as chamas não se apagarem imediatamente, EVACUE E CHAME OS BOMBEIROS.

2. NUNCA PEGUE NUMA PANELA EM CHAMAS - Pode queimar-se.

3. NÃO UTILIZE ÁGUA incluindo panos ou toalhas de cozinha molhadas - poderá

resultar numa violenta explosão de vapor.

4. Utilize um extintor APENAS se: A. Souber que possui um extintor de classe ABC e já souber utilizá-lo. B. O fogo for pequeno e restrito à área onde começou. C. Já tiver ligado para os bombeiros. D. Pode combater o fogo de costas para uma saída.

Page 42

1/ AVISO PARA OS UTILIZADORES

CUIDADO

1. Para reduzir o risco de incêndio e para escape adequado do ar, certifique-se que

orienta a conduta de ar para o exterior. Não ventile o ar de escape para espaços dentro de paredes ou tetos ou para sótãos, espaços apertados ou garagens.

2. Tenha cuidado quando utiliza agentes de limpeza ou detergentes.

3. Evite utilizar produtos alimentares que produzam chamas debaixo do exaustor.

4. Apenas para ventilação em geral. Não utilize para o escape de materiais e vapores

perigosos ou explosivos.

5. Para evitar danos aos rolamentos do motor e rotores ruidosos e/ou desequilibrados,

mantenha o spray da parede de gesso, poeiras de construção, etc. afastados do aparelho.

6. O motor da sua campânula possui um interruptor de sobrecarga térmica que desliga

automaticamente o motor caso este sobreaqueça. O motor volta a ligar-se quando arrefece. Se o motor continuar a desligar-se e a reiniciar, leve a campânula para ser reparada.

7. Para uma melhor captura das impurezas dos cozinhados, o espaço entre a campânula

e a superfície do fogão deve ser no mínimo de 26” (66cm) e no máximo 31” (78 cm).

8. São recomendadas duas pessoas para instalar, devido às grandes dimensões e ao

peso da campânula.

9. Este produto está equipado com um termóstato que pode ligar o ventilador

automaticamente. Para reduzir o risco de ferimentos e evitar que o aparelho seja ligado acidentalmente, desligue o interruptor no painel de serviço e bloqueio ou marque o painel de serviço.

10. Utilize apenas com o kit de cabo de ligação aprovado.

11. Leia a etiqueta de especificações no produto para obter mais informações e

requisitos.

AVISO PARA INSTALAR A CAMPÂNULA

Nota: Este exaustor deve ser devidamente ligado a terra. O aparelho deve ser instalado por um eletricista qualificado, de acordo com todos os códigos elétricos nacionais e locais aplicáveis.

A distância mínima entre a campânula e a superfície do fogão não deve ser inferior a 26” (66cm). Recomenda-se o máximo de 31” (78 cm).de distância acima da superfície do fogão para uma melhor captura das impurezas de cozinhar. As distâncias superiores a 31” (78 cm). são opção do instalador e do utilizador.

MIN 26” (66cm) MAX 31” (78cm)

Page 43

2/ INSTALAR O SEU APARELHO

INST ALAR A CONDUT A

1. Ao lado do local onde a conduta irá ser colocada entre a campânula e o exterior.

2. Uma conduta direita e curta irá permitir que a campânula funcione com mais

eficácia.

3. Instale a conduta de alumínio flexível na ventilação na direção do local da

campânula.

INSTALAR OS SUPORTES DE MONTAGEM

1. Depois de avaliar a altura da campânula, coloque

o centro do gancho, sobre o local da instalação. Faça 3 buracos de 8mm de diâmetro num local adequado para encaixar os suportes de montagem.

2. Coloque as âncoras da parede de gesso nos

orifícios e encaixe os parafusos de montagem (4x40mm) nas âncoras e instale o gancho na parede, como ilustrado.

INSTALAR O SUPORTE DE ENCAIXE DA CONDUTA

1. Calcule a altura final da secção em forma de U, faça 2 furos de 8mm de diâmetro

num local adequado em linha com o suporte de encaixe da conduta deslizante.

2. Coloque as âncoras da parede de gesso nos orifícios e encaixe os parafusos de

montagem (4x40mm) nas âncoras e instale o gancho na parede, como ilustrado.

INSTALAÇÃO DO FILTRO DE RECIRCLAÇÃO SEM CONDUTA

1. Adquira um filtro de recirculação sem conduta no seu distribuidor.（O filtro de

recirculação sem conduta é opcional e comprado em separado）

2. Instale o filtro ao rodá-lo no

equipamento que está de ambos os lados do motor.

Page 44

Parafuso: 4x8mm

2/ INSTALAR O SEU APARELHO

PREP ARAR A CAMPÂNULA

Nota: Em campânulas em aço inoxidável, remova cuidadosamente a película de proteção de plástico de todas as superfícies exteriores da campânula e canos de chaminé decorativos antes da instalação final.

3. Retire a campânula da embalagem.

4. Instale a ventilação no conector da

conduta da campânula do fogão.

5. Fixe o tubo de extensão na

ventilação.

válvula

Page 45

2/ INSTALAR O SEU APARELHO

INST ALAR A CAMPÂNULA

Nota: Serão necessárias pelo menos duas pessoas para mont ar a campânula.

1. Eleve a campânula para a sua posição de montagem.

2. Alinhe a abertura retangular na parte traseira da

campânula com o suporte de montagem na parede. Baixe cuidadosamente a campânula até fixar em segurança no suporte.

3. Abra o filtro Al. e encontre os dois buracos de 8mm de

diâmetro na parte traseira da campânula. Nivele a campânula com dois parafusos de montagem (4*30mm) com as anilhas. Utilize as âncoras para parede de gesso fornecidas.

4. Meça a altura do suporte de encaixe da conduta

deslizante. Ajuste a altura da chaminé de acordo com a altura. Utilize então o suporte de encaixe da conduta com dois parafusos (4x8mm) para encaixar as chaminés. Como ilustrado na imagem.

5. Coloque a chaminé na campânula, utilize dois

parafusos (4x8mm) para encaixar a chaminé no suporte de encaixe da conduta.

6. Utilize os outros dois parafusos (4x8mm) para

encaixar a base da chaminé.

7. Depois de ajustar a posição, abra o filtro e encaixe o

corpo no interior, com parafusos de segurança （4X30MM）.

parafuso de segurança

Parafuso 4x8mm

Page 46

3/ UTILIZAR O SEU APARELHO

FUNCIONAMENTO

Controlos

 Botão elétrico

Disposição do painel de controlo e configurações dos botões:

Controlos eletrónicos com atraso de tempo

 Luzes:

o Prima o botão da luz para ligar e desligar as luzes de halogénio.

 Ajustar potência:

o Prima a tecla uma vez e o motor começa a funcionar a baixa velocidade. o Prima a tecla mais uma vez e o motor funciona a média velocidade. o Prima a tecla mais uma vez e o mutor funciona a alta velocidade. o Prima a tecla “ ” para baixar as velocidades sucessivamente, até o motor

parar de funiconar (interruptor desligado).

 Ajuste do temporizador:

o O módulo de controlo apresenta a opção de ligar o motor durante um período

de tempo predeterminado de modo a eliminar os vapores remanescentes na cozinha.

o Prima a tecla temporizador enquanto o motor está a funcionar. O motor

desliga-se automaticamente 10 minutos depois.

dicionar

Diminui

Temporizador

Luz

Page 47

4/ MANUTENÇÃO E LIMPEZA DO SEU APARELHO

MANUTENÇÃO

A devida manutenção do exaustor vai garantir o desempenho adequado do aparelho.

Filtros

Os filtros devem ser limpos aproximadamente a cada 30 horas de funcionamento (quando o segmento central do ecrã se liga ou começa a piscar).

Utilize uma solução com água morna e detergente. Os filtros de gordura podem ser lavados na máquina de lavar louça.

Remova o filtro ao empurrar o filtro para a traseira da campânula e girar o filtro para baixo.

Filtros sem conduta (carvão)

Os filtros sem conduta devem ser trocados a cada 6 meses. Gire os filtros para remover e substituir.

Limpeza da campânula

O aço inoxidável é um dos materiais mais fáceis de manter limpo. O cuidado ocasional vai ajudar a preservar o seu bom aspeto. Dicas de limpeza:

 Água quente com sabão ou detergente é tudo o que normalmente é necessário.  Depois de toda a limpeza enxagúe com água limpa. Seque bem com um pano limpo

e suave, para evitar deixar marcas de água.

 Para descolorações ou depósitos que persistem, utilize um produto de limpeza

doméstico não abrasivo ou pó de polimento para aço inoxidável, com um pouco de água e um pano suave.

 Para casos mais resistentes, utilize uma escova de plástico ou de cerdas suaves

com um produto de limpeza e água. Esfregue com cuidado na direção das linhas de polimento ou de "grão" do aço inoxidável. Evite utilizar demasiada pressão, o que pode danificar a superfície.

 NÃO permita que os depósitos permaneçam no metal durante longos períodos de

tempo.

 NÃO utilize escovas de aço normais. Pequenos pedaços de aço podem colar-se à

superfície, causando ferrugem.

 NÃO deixe que soluções com sal, desinfetantes, lixívias ou compostos de limpeza

permaneçam em contacto com o aço inoxidável durante longos períodos. Muitos desses compostos contêm químicos que podem ser prejudiciais. Lave com água após a exposição e seque bem com um pano limpo.

As superfícies pintadas devem ser limpas apenas com água morna e detergente suave.

LÂMPADAS DE HALOGÉNIO

Para trocar as lâmpadas:

1. Utilize uma chave de fendas para retirar a proteção das lâmpadas e o vidro. CUIDADO: A LÂMPADA PODE ESTAR QUENTE, GIRE A LÂMPADA QUANDO ESTA ESTIVER FRIA!

2. Troque por uma lâmpada base de tipo JC, 12Volt, 20Watt máx, G-4. Não toque na lâmpada de substituição com as mãos.

3. Volte a colocar a proteção das lâmpadas e o vidro após

trocar a lâmpada.

Filtros

Page 48

5/ TR RESOLUÇÃO DE PROBLEMAS

Falha Causa Solução

Luz acesa, mas o motor não trabalha

A placa está bloqueada Remova o bloqueio

Dissipador danificado Substitua o dissipador O rolamento do motor está

encravado

Substitua o motor

O interior do motor deixa fumo ou um mau odor do motor quando este trabalha

Substitua o motor

A luz não se acende, o motor não trabalha

Além do mencionado acima, verifique:

Luz danificada Substitua as lâmpadas

Cabo elétrico solto

Ligue os cabos de acordo com o diagrama elétrico

Fuga de óleo

O amortecedor e a entrada de ventilação do ar não estão bem vedadas.

Retire o amortecedor e isole com cola.

Fuga da ligação da secção com forma de U e a cobertura

Retire a secção com forma de U e isole com sabão ou tinta.

O corpo do aparelho abana

A placa está danificada e causa o tremor

Substitua a placa

O motor não está bem suspenso Prenda bem o motor

O corpo não está bem suspenso Fixe bem o corpo

Sucção insuficiente

A distância entre o corpo e o fogão é demasiada

Reajuste a distância

Demasiada ventilação de portas ou janelas abertas

Escolha um novo local e volte a montar o aparelho

O aparelho inclina-se

Os parafusos de encaixe estão mal apertados

Aperte os parafusos de encaixe e coloque-os na horizontal

Os parafusos de montagem estão mal apertados

Aperte os parafusos de montagem e coloque-os na horizontal

Page 49

6/ SERVIÇO PÓS-VENDAS

Qualquer serviço de manutenção ao seu equipamento deve ser realizado por: — pelo seu distribuidor, —ou outro mecânico qualificado, que seja um agente autorizado para os aparelhos da marca. Quando realiza uma marcação, indique a referência completa do seu equipamento (modelo, tipo e número de série). Esta informação está apresentada na placa informativa do fabricante, presa ao seu equipamento.
