Faema E98/S-1 User Manual [en, de, pt, it, fr +1]

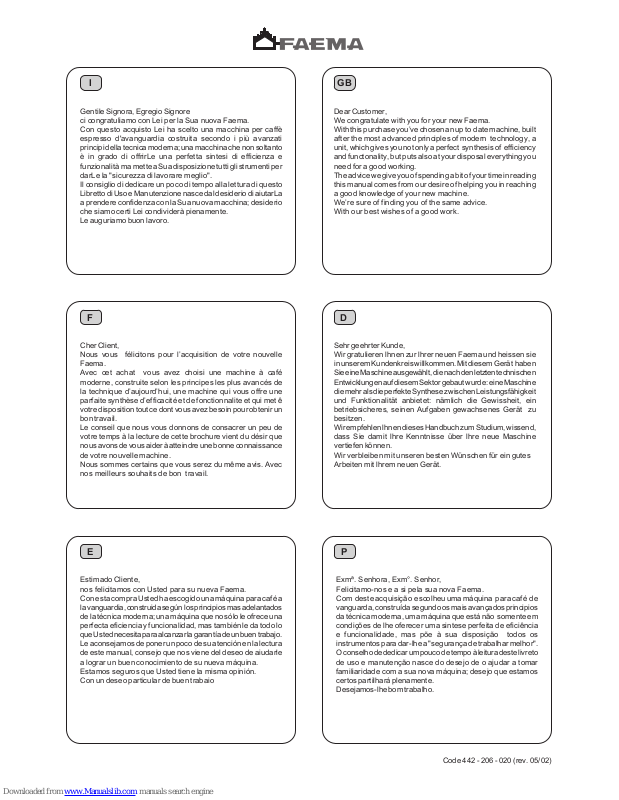

Page 1

Gentile Signora, Egregio Signore ci congratuliamo con Lei per la Sua nuova Faema. Con questo acquisto Lei ha scelto una macchina per caffè espresso d'avanguardia costruita secondo i più avanzati principi della tecnica moderna; una macchina che non soltanto è in grado di offrirLe una perfetta sintesi di efficienza e funzionalità ma mette a Sua disposizione tutti gli strumenti per darLe la "sicurezza di lavorare meglio". Il consiglio di dedicare un poco di tempo alla lettura di questo Libretto di Uso e Manutenzione nasce dal desiderio di aiutarLa a prendere confidenza con la Sua nuova macchina; desiderio che siamo certi Lei condividerà pienamente. Le auguriamo buon lavoro.

Dear Customer, We congratulate with you for your new Faema. With this purchase you’ve chosen an up to date machine, built after the most advanced principles of modern technology, a unit, which gives you not only a perfect synthesis of efficiency and functonality, but puts also at your disposal everything you need for a good working. The advice we give you of spending a bit of your time in reading this manual comes from our desire of helping you in reaching a good knowledge of your new machine. We’re sure of finding you of the same advice. With our best wishes of a good work.

Sehr geehrter Kunde, Wir gratulieren lhnen zur lhrer neuen Faema und heissen sie in unserem Kundenkreis willkommen. Mit diesem Gerät haben Sie eine Maschine ausgewählt, die nach den letzten technischen Entwicklungen auf diesem Sektor gebaut wurde: eine Maschine die mehr als die perfekte Synthese zwischen Leistungsfähigkeit und Funktionalität anbietet: nämlich die Gewissheit, ein betriebsicheres, seinen Aufgaben gewachsenes Gerät zu besitzen. Wir empfehlen lhnen dieses Handbuch zum Studium, wissend, dass Sie damit lhre Kenntnisse über lhre neue Maschine vertiefen können. Wir verbleiben mit unseren besten Wünschen für ein gutes Arbeiten mit lhrem neuen Gerät.

Cher Client, Nous vous félicitons pour l’acquisition de votre nouvelle Faema. Avec cet achat vous avez choisi une machine à café moderne, construite selon les principes les plus avancés de la technique d’aujourd’hui, une machine qui vous offre une parfaite synthèse d’efficacité et de fonctionnalite et qui met ê votre disposition tout ce dont vous avez besoin pour obtenir un bon travail. Le conseil que nous vous donnons de consacrer un peu de votre temps à la lecture de cette brochure vient du désir que nous avons de vous aider à atteindre une bonne connaissance de votre nouvelle machine. Nous sommes certains que vous serez du même avis. Avec nos meilleurs souhaits de bon travail.

Estimado Cliente, nos felicitamos con Usted para su nueva Faema. Con esta compra Usted ha escogido una máquina para café a la vanguardia, construida según los principios mas adelantados de la técnica moderna; una máquina que no sólo le ofrece una perfecta eficiencia y funcionalidad, mas también le da todo lo que Usted necesita para alcanzar la garantía de un buen trabajo. Le aconsejamos de poner un poco de su atención en la lectura de este manual, consejo que nos viene del deseo de aiudarle a lograr un buen conocimiento de su nueva máquina. Estamos seguros que Usted tiene la misma opinión. Con un deseo particular de buen trabaio

Exmª. Senhora, Exm°. Senhor, Felicitamo-nos e a si pela sua nova Faema. Com deste acquisição escolheu uma máquina para café de vanguarda, construída segundo os mais avançados principios da técnica moderna, uma máquina que está não somente em condições de lhe oferecer uma sintese perfeita de eficiência e funcionalidade, mas põe à sua disposição todos os instrumentos para dar-lhe a "segurança de trabalhar melhor". O conselho de dedicar um pouco de tempo à leitura deste livreto de uso e manutenção nasce do desejo de o ajudar a tomar familiaridade com a sua nova máquina; desejo que estamos certos partilhará plenamente. Desejamos-lhe bom trabalho.

Code 442 - 206 - 020 (rev. 05/02)

Page 2

Leggere attentamente le avvertenze contenute nel presente manuale, prima di utilizzare o manipolare in qualsiasi modo la macchina, in quanto forniscono importanti indicazioni riguardanti la sicurezza d'uso della stessa.

La macchina per caffè è prevista unicamente per la preparazione di caffè espresso e bevande calde mediante acqua calda o vapore e per il preriscaldamento delle tazzine.

Ogni utilizzazione diversa da quella sopra descritta è impropria e può essere fonte di pericolo per persone e macchina.

Il produttore non assume responsabilità alcuna in caso di danni risultanti da un uso improprio della macchina per caffè.

Read the instructions in this manual carefully before using or handling the machine in any way. The instructions provide important information regarding the safety precautions to be followed.

The coffee machine is to be used solely for preparing expresso coffee and hot drinks made with hot water or steam and for heating cups.

Improper use of the machine for operations other than the above can constitute a safety risk to persons and to the equipment.

The producer disclaims all liability in case of damage due to improper use of the coffee machine.

Leer cuidadosamente las advertencias contenidas en el presente manual antes de utilizar o manejar de cualquier forma la máquina, ya que proporcionan importantes indicaciones sobre la seguridad de manejo de la misma.

La máquina para café sólo está prevista para la preparación de café expreso y bebidas calientes mediante agua caliente o por vapor, así como para el calentamiento de las tacitas.

Cualquier utilización diferente de la anteriormente descrita es impropia y puede ser fuente de peligro para las personas y la máquina.

El fabricante no se asume ninguna responsabilidad en el caso de daños causados por un empleo impropio de la máquina para café.

Ler atentamente as advertências contidas no presente manual, antes de utilizar a máquina ou de a manusear, visto fornecerem indicações importantes relativas à segurança de utilização da mesma.

A máquina de café destina-se unicamente à preparação de café expresso e bebidas quentes com água quente ou vapor e para o aquecimento prévio das chávenas.

Qualquer utilização diferente das acima descritas é imprópria, podendo tornar-se fonte de perigo para as pessoas e a máquina.

O construtor não assume nenhuma responsabilidade perante danos decorrentes de um uso impróprio da máquina de café.

Lire attentivement les informations contenues dans ce manuel avant que vous n’utilisiez et que vous ne manipuliez la machine à café de manière erronnée. En effet, ces informations vous fourniront d’importantes indications concernant la sécurité d’utilisation de votre machine à café.

La machine à café n’est apte qu’à la préparation de cafés espresso et de boissons chaudes, en n’utilisant que de l’eau chaude ou de la vapeur , ou encore, pour chauffer vos tasses.

Toute opération différente de celles qui sont indiquées ci-dessus ne peut être effectuée car elle pourrait être la source de dangers pour les personnes et pour la machine même.

Le producteur ne s’assume aucune responsabilité dans le cas de dommages provenant d’une utilisation incorrecte de la machine à café.

Bevor Sie die Maschine einschalten oder gebrauchen, sollten Sie die vorliegende Bedienungsanleitung genau durchlesen, da sie wichtige Angaben zum sicheren Einsatz der Maschine enthält.

Die Maschine darf ausschließlich zur Zubereitung von Espressokaffee und von mit heißem Wasser und Dampf zubereiteten Getränken sowie zum Vorwärmen von Kaffeetassen eingesetzt werden.

Alle anderen Arten des Einsatzes gelten als unsachgemäß und beinhalten die Gefahr der Verletzung oder der Beschädigung der Maschine.

Der Hersteller übernimmt keine Haftung für Schäden oder Verletzungen, die auf einen unsachgemäßen Einsatz der Kaffeemaschine zurückzuführen wären.

E98/S-1 COMPACT

Manuale - Manual - Manuel - Handbuch - Manual - Manual

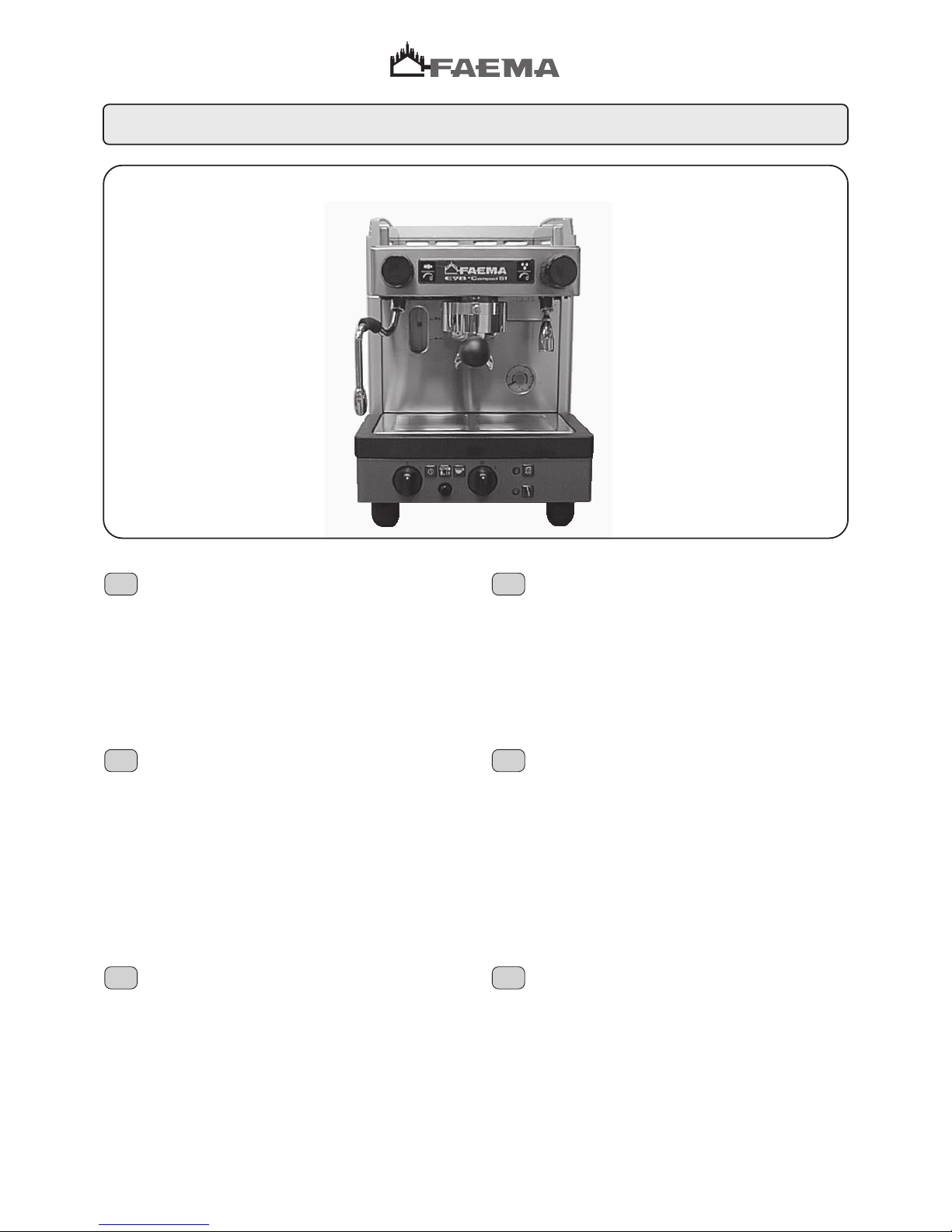

Page 3

LEGENDE

1 Interrupteur général 2 Interrupteur de débit du café 3 Tuyau (lance) orientable de la vapeur 4 Poignée de réglage de la vapeur 5 Tuyau (lance) d’eau chaude 6 Bouton de chargement de la chaudière 7 Porte-filtres 8 Voyant lumineux auto-niveau 9 Manomètre de la chaudière 10 Cuvette 11 Indicateur de niveau d'eau 12 Voyant lumineux machine sous tension 13 Réservoir d'eau 14 Robinet d'eau chaude

LEGENDA

1 Interruttore generale 2 Interruttore erogazione caffè 3 Tubo (lancia) vapore orientabile 4 Manopola regolazione vapore 5 Tubo (lancia) acqua calda 6 Pulsante carico caldaia 7 Portafiltro 8 Spia serbatoio acqua 9 Manometro caldaia 10 Bacinella 11 Indicatore livello acqua 12 Spia macchina in tensione 13 Serbatoio acqua 14 Rubinetto acqua calda

LEGENDE

1 Hauptschalter 2 Bedienung der Kaffeegruppen 3 Dampfrohr (beweglich) 4 Dampfhahn 5 Teewasserrohr (beweglich) 6 Wasserfüll-Taste 7 Filterhalter 8 Kontrollampe Wasserniveauregler 9 Manometer Kessel 10 Wanne 11 Wasserstand-Anzeige 12 Anzeigeleuchte für Einschaltung 13 Wassertank 14 Heißwasserhahn

LEYENDA

1 Interruptor general 2 Interruptor erogación café 3 Tubo (lanza) vapor orientable 4 Mando regulación vapor 5 Tubo (lanza) agua caliente 6 Pulsador carga caldera 7 Portafiltro 8 Indicador luminoso autonivel 9 Manómetro caldera 10 Bandeja 11 Indicador nivel agua 12 Indicador luminoso màquina en tens. 13 Depòsito agua 14 Grifo agua caliente

LEGENDA

1 Interruptor geral 2 Interruptor erogação café 3 Tubo (lança) de vapor orientável 4 Manípulo regulação vapor 5 Tubo (lança) água quente 6 Botão carregamento da caldeira 7 Porta-filtro 8 Lâmpada piloto de nível automático 9 Manómetro caldeira 10 Tabuleiro 11 Indicador do nível da água 12 Sinal luminoso máquina ligada 13 Depòsito do água 14 Torneira da água quente

E98/S-1 COMPACT

LEGEND

1 Main ON/OFF switch 2 Coffee dispensing switch 3 Swivel steam jet pipe 4 Steam adjustment knob 5 Hot water dispensing pipe 6 Boiler load button 7 Filter holder 8 Automatic level indicator light 9 Boiler pressure gauge 10 Pan 11 Water level indicator 12 Machine ON indicator 13 Water reservoir 14 Hot water tap

162 8 12

Page 4

GBGB

! !

ATTENZIONE

L'installazione, lo smontaggio e le regolazioni devono essere eseguite esclusivamente da personale tecnico qualificato.

ATTENTION

Installation, disassembly and setting should be carried out by qualified technical personnel only.

ATTENTION

L’installation, le démontage et les réglages doivent être faits uniquement par le personnel technique qualifié et autorisé.

ACHTUNG!

Die Installation, die Demontage und die Einstellung des Gerätes darf nur durch entsprechend qualifizierte Fachkräfte vorgenommen werden.

ATENCIÓN

Las operaciones de instalación, desmontaje y regulación tienen que ser realizadas por personal técnico capacitado.

ATENÇÃO

A instalação, a desmontagem e as regulações terão de ser executadas exclusivamente por pessoal técnico qualificado.

Installazione - Installation - Installation - Installation - Instalación - Instalação

Page 5

Installazione - Installation - Installation - Installation - Instalación - Instalação

INDICAZIONI PER L'INSTALLAZIONE

1. Leggere attentamente le avvertenze contenute nel presente libretto

in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare con cura questo libretto per ogni ulteriore consultazione.

2. Questo apparecchio dovrà essere destinato solo all'uso per il quale

è stato espressamente concepito. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

3. Dopo aver tolto l'imballaggio assicurarsi dell'integrità

dell'apparecchio. Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.

4. Prima di collegare l'apparecchio accertarsi che i dati di targa siano

rispondenti a quelli della rete di distribuzione elettrica e idrica.

5. La macchina per caffè deve essere appoggiata su una superficie

piana e stabile, ad una distanza minima di 20 mm dalle pareti e dalla superficie d'appoggio. Inoltre deve essere installata tenendo conto che la superficie d’appoggio più alta (scaldatazze) sia ad un’altezza non inferiore a 1,5 metri.

6. Deve avere i collegamenti di alimentazione (energia elettrica ed

acqua) e lo scarico dell'acqua dotato di sifone nelle immediate vicinanze; inoltre occorre prevedere una superficie di appoggio per gli accessori.

7. All'installazione occorre prevedere un interruttore onnipolare con

distanza di apertura dei contatti uguale o superiore a 3 mm e una protezione da corrente di dispersione con valore pari a 30 mA.

8. La sicurezza elettrica di questo apparecchio è assicurata soltanto

quando lo stesso è correttamente collegato ad un efficace impianto

di messa a terra come previsto dalle vigenti norme di sicurezza elettrica. E' necessario verificare questo fondamentale requisito di sicurezza e, in caso di dubbio, richiedere un controllo accurato dell'impianto da parte di personale professionalmente qualificato. Il costruttore non può essere considerato responsabile per eventuali danni causati dalla mancanza di messa a terra dell'impianto.

9. In generale è sconsigliabile l'uso di adattatori, prese multiple e/o

prolunghe. Qualora il loro uso si rendesse indispensabile è necessario utilizzare solamente adattatori semplici o multipli e prolunghe conformi alle vigenti norme di sicurezza, facendo però attenzione a non superare il limite di portata in valore di corrente, marcato sull'adattatore semplice e sulle prolunghe, e quello di massima potenza marcato sull'adattatore multiplo.

10. Per evitare surriscaldamenti pericolosi, si raccomanda di svolgere

per tutta la sua lunghezza il cavo di alimentazione.

11. Per salvaguardare le caratteristiche di funzionalità e di sicurezza,

si raccomanda di non lasciare la macchina per caffè esposta ad agenti atmosferici (pioggia, sole, gelo).

12. Non installare in locali (cucine) in cui sia prevista la pulizia mediante

getti d'acqua.

13. Non ostruire le aperture o fessure di ventilazione o di smaltimento

calore.

14. In caso di danneggiamento del cavo di alimentazione, lo stesso

deve essere sostituito solo dall'assistenza tecnica autorizzata.

15. Se la macchina viene immagazzinata in locali in cui la temperatura

può scendere sotto il punto di congelamento, vuotare in ogni caso la caldaia e le tubazioni di circolazione acqua.

NOTICE FOR THE SERVICEMAN

1. Carefully read the instruction herein, which contain important

information for safe installation, use and maintenance. Keep this booklet on hand for further reference.

2. This appliance shall only be used for its specific purpose. The

manufacturers shall not be liable for damages due to improper, wrong or unreasonable use.

3. Unpack and check machine for soundness. Do not leave packaging

components ( plastic bags, expanded polystyrene, nails, etc.) within children's reach, as they represent potential hazards.

4. Prior to plugging in, check that nameplate data correspond with

those of the electric and water mains.

5. The coffee machine should be placed on a stable flat surface with

the bodywork at a minimum distance of 20 mm from the supporting surface and the walls. Furthermore, it must be installed taking into account that the highest shelf (cup warmer) must sit at a height that is at least 1.5 meters.

6. The (electricity and water) supply connections and a water outlet

fitted with a siphon should be close to the machine. A support surface should also be available for accessories.

7. Install an omnipolar switch with minimum 3 mm. gap between

contacts and 30 mA dispersion-current protection.

8. This appliance is electrically safe only when properly earthed as

set forth in the current electric safety specifications. Check for compliance and, when in doubt, have the wiring thorougly inspected by skilled personnel. The manufacturers shall not be liable for any damage caused by faulty earting.

9. Using adapters, multiple plugs and cable extensions is not

recommended. Should they be indispensable, use simple or multiple adapters and extensions that comply with the current safety regulations, take care not to exceed the limit current load shown on simple adapters and extensions, and the limit power load shown on multiple adapters.

10. To prevent dangerous overheating, uncoil the power cable to its full

length.

11. To ensure correct operation and safety, the coffee machine should

not be exposed to outdoor weather conditions (rain, sun, ice).

12. Do not install in rooms (kitchens) cleaned using water jets.

13. Do not plug or clog the ventilation and heat-exhausting louvres.

14. If the machine’s electrical cord is damaged, it should be replaced.

This should only be done by an authorized service technician.

15. If the machine is stored on premises where the temperature may

drop below freezing point, always empty the boiler and the water circulation pipes

Page 6

Installazione - Installation - Installation - Installation - Instalación - Instalação

INDICATIONS POUR L'INSTALLATION

1. Lire attentivement les avertissements contenus dans le présent

livret du fait qu'ils fournissent d'importantes indications concernant la sécurité d'installation, d'utilisation et d'entretien. Conserver ce livret avec soin pour toute consultation ultérieure.

2. Cet appareil dévora être employé seulement par l'usage par le quel

a été expressivement construit. Le constructeur ne peut être tenu pour responsable des dommages éventuels provoqués par usage impropres, erronées où non corrigés.

3. Après avoir retiré l'emballage, s'assurer de l'integrité de l'appareil.

Les éléments de l'emballage (sachets de plastique, polystyréne expansé, clous, etc.) ne doivent pas être laissées à la portée des enfants dans la mesure où ils constituent des sources de danger potentielles.

4. Avant de brancher, l'appareil s'assurer que les donnée de la plaque

correspondent à celles du réseau de distribution électrique et hydrique.

5. La machine pour café doit être plaçée sur une surface plate et

stable, à une distance minimum de 20 mm des cloisons et de la surface d'appui. En outre, elle doit être installée en tenant compte du fait que la surface d'appui la plus élevée (chauffe-tasses) se trouve bien à une hauteur qui n'excède pas 1,5 m.

6. Elle doit avoir les connexions d’alimentation (énergie électrique et eau) ainsi que le déchargement de l’eau, doté de siphon à un endroit très proche; en outre, vous devrez prévoir un plan d’appui pour les accessoires de la machine.

7. Lors de l'installation, il convient de prèvoir un interrupteur omnipolaire avec un écartement des contacts supérieur ou égal à 3 mm et protection contre la dispersion de courant ayant une valeur égale à 30 mA.

8. La sécurité électrique de cet appareil est assurée seulement lorsqu'il est correctement raccordé à une installation de mise à terre efficace,

comme prévu par les normes de sécurité électrique en vigueur. Il est nécessaire de vérifier cette condition fondamentale de sécurité et, en cas de doute, de demander un contrôle complet de l'installation par du personnel professionnellement qualifié. Le constructeur ne peut être tenu pour responsable des dommages éventuels provoqués par la non mise à terre de l'installation.

9. En géneral, il est déconseillé d'utiliser des adaptateurs, prises

multiples et/uo des rallonges. S'avérerait au cas où leur utilisation indispensable, il est nécessaire d'utiliser seulement des adaptateurs simples ou multiples et des rallonges conformes aux normes de securité en vigueur, en prêtant cependant attention à ne pas dépasser la limite de débit maximum en valeur de courant, indiquée sur l'adaptateur simple et sur les rallonges, ou celle de puissance maximum figurant sur l'adaptateur multiple.

10. Afin d'éviter des surchauffes dangereuses, on recommande de

dérouler le câble d'alimentation sur toute sa longueur.

11. Pour sauve-garder les caractéristiques de bon fonctionnement et

de sécurité de votre machine à café, il est recommandé de ne pas l’exposer à des agents atmosphériques tels que la pluie, le soleil, le gel, etc...

12. Ne pas installer votre machine à café dans des pièces (sur une

cuisinière par exemple) où l’on prévoit un nettoyage par jets d’eau.

13. Ne pas obstruer les ouvertures ou fentes de ventilation et

d'evacuation de la chaleur.

14. Si le câble d’alimentation est endommagé, s’adresser uniquement

à un centre d’assistance technique autorisé pour le substituer.

15. Si l’appareil devait être mis dans des pièces où la température

pourrait descendre sous un degré de congélation, vider de toute manière la chaudière ainsi que les conduites de circulation de l’eau.

ANGABEN ZUR INSTALLATION

1. Die im vorliegenden Anleitungsheft enthaltenen Anweisungen sind

aufmerksam zu lesen, da sie wichtige Hinweise zur Installation, Bedienungs- und Wartungssicherheit liefern. Dieses Anleiungsheftt ist zum späteren Nachschlagen sorgfältig aufzubewahren.

2. Dieses Gerät darf ausschließlich nur für den vorgesehenen Verwendungszweck eingesetzt werden. Der Hersteller kann nicht für eventuelle eintretende Schäden herangezogen werden, die auf unsachgemäßen, fehlerhaften oder fahrlässigen Gebrauch zurückzuführen sind.

3. Nach Entfernung des Verpackungsmaterials ist das Gerät auf Unversehrtheit zu überprüfen. Das Verpackungsmaterial (Kunststoffbeutel, Styropor, Nägel usw.) kann für Kinder gefährlich sein - halten Sie es von ihnen fern.

4. Bevor Sie das Gerät anschließen, vergewissern Sie sich, daß die Angaben auf dem Typenschild den Lieferwerten des Strom- und des Wassernetzes entsprechen.

5. Stellen Sie die Kaffeemaschine auf eine stabile und ebene Fläche, in einem Abstand von mindestens 20 mm zu den Wänden und zur Aufstellfläche. Die Maschine muß so installiert werden, daß die Bodenhöhe der höchsten Auflagefläche (Tassenvorwärmer) wenigstens 1,5 m beträgt.

6. Vergewissern Sie sich, daß in unmittelbarer Nähe der Aufstellungsfläche die verschieden Anschlüsse zur Versorgung der Maschine (Strom und Wasser) sowie ein Ablaß mit Syphon vorhanden sind und daß eine weitere Fläche zur Ablage der Zubehörteile vorhanden ist. ri.

7. Bei der Installation des Geräts ist ein allpoliger Schalter mit einer Kontaktöffnungsweite von mindestens 3 mm. vorzusehen und fehlerstromschutz für 30 mA.

8. Die elektrische Betriebssicherheit dieses Geräts ist nur gewährleistet, wenn es sachgerecht mit einer wirksamen Erdschlußanlage

verbunden ist, wie von den einschlägigen Bestimmungen zur Sicherheit von Elektroanlagen vorgesehen. Es muß garantiert sein, daß diese grundlegende Sicherheitsanforderung erfüllt wird; lassen Sie im Zweifelsfall eine sorgfältige Kontrolle der Elektroanlage durch qualifiziertes Fachpersonal vornehmen. Der Hersteller kann nicht für eventuelle Schäden herangezogen werden, die auf mangelnde Erdung der Elektroanlage zurückzuführen sind.

9. Vom Gebrauch von Stecker-Adaptern, Mehrfachsteckern und/oder

Verlängerungskabeln wird allgemein abgeraten. Sollte ihre Verwendung unerläßlich sein, dürfen ausschließlich Ein- bzw. Mehrfach-Adapter und Verlängerungskabel benutzt werden, die den einschlägigen Sicherheitsbestimmungen entsprechen; man muß jedoch sicherstellen, daß bei Einfach-Adaptern und Verlängerungskabeln der darauf markierte Stromabgabe-Grenzwert nicht überschritten wird bzw. der markierte Leistungs-Höchstwert bei Mehrfach-Adaptern.

10. Um gefährliche Überhitzungen zu verhüten, empfiehlt es sich, das

Speisungskabel in seiner ganzen Länge abzuwickeln.

11. Um eine einwandfreie Funktion und den sicheren Betrieb der

Maschine zu gewährleisten, darf die Kaffeemaschine keinen kritischen Umgebungsbedingungen (Regen, starke Sonneneinstrahlung, Frost) ausgesetzt werden.

12. Stellen Sie die Maschine nicht in Räumen auf (Küche), in denen

eine Reinigung mittels Wasserstrahl vorgesehen ist.

13. Die Öffnungen oder Schlitze zur Belüftung bzw. zur Wärmeableitung

sind frei zu halten.

14. Wenn das Netzkabel beschädigt wird, darf es nur durch einen

autorisierten Kundendiensttechniker ersetzt werden.

15. Sollte die Maschine in Räumen gelagert werden, in denen Frostgefahr

gegeben ist, so müssen in jedem Falle sowohl der Wassertank als auch die Leitungen des Wasserkreises geleert werden.

Page 7

Installazione - Installation - Installation - Installation - Instalación - Instalação

INDICACIONES PARA LA INSTALACIÓN

1. Leer atentamente las advertencias contenidas en el presente

manual ya que las mismas suministran importantes indicaciones con respecto a la seguridad de instalación, de uso y de manutención. Conservar con cuidado este manual para cualquier ulterior consulta.

2. Este aparato deberá ser destinado solo par el uso por el cual ha sido expresamente concebido. El fabricante no puede ser considerado responsable de los eventuales daños derivados por usos impropios, erróneos o irracionales.

3. Después de haber quitado el embalaje, controlar la integridad del aparato. Los elementos del embalaje (bolsitas de plástico, poliestirol expandido, clavos, etc.) no deben ser dejados al alcance de los niños ya que constituyen potenciales fuentes de peligro.

4. Antes de conectar el aparato, controlar que los datos de la placa correspondan a los de la red de distribución eléctrica e hidrica.

5. La máquina para café se tiene que apoyar sobre una superficie plana y estable, a una distancia mínima de 20 mm de las paredes y de la superficie de apoyo. Además se tiene que instalar teniendo en cuenta que la superficie de apoyo más alta (calienta-tazas) esté a una altura no inferior a 1,5 metros.

6. Tiene que tener las conexiones de alimentación (energía eléctrica y agua) y el desagüe del agua equipado con un sifón cerca, además hay que prever una superficie de apoyo para los accesorios.

7. En el momento de la instalación es necesario preveer un interruptor omnipolar con distancia de abertura de los contáctos igual o superior a 3 mm e una proteccion contra corriente de dispersion con valor de 30 mA.

8. La seguridad eléctrica de este aparato está aseguranda solamente cuando el mismo se halla correctamente conectado con una eficaz instalación de puesta a tierra, según lo previsto por las normas de

seguridad eléctrica en vigor. Es necesario controlar este fundamental requisito de seguridad y, en caso de duda, requerir un cuidadoso control de la instalación por parte de personal profesionalmente cualificado. El fabricante no puede ser considerado responsable de los eventuales daños causados por la falta de puesta a tierra de la instalación.

9. En general no es aconsehable el uso de adaptadores, tomas

múltiples y/o extensiones. En el caso de que el uso de los mismos fuera indispensable, es necesario utilizar solamente adaptadores simples o múltiples y extensiones conformes a las normas de seguridad en vigor, prestando atención a no superar el limite de alcance en valor de corriente, marcado en el adaptador simple o en las extensiones, o el de maxima potencia marcado en el adaptador múltiple.

10. Para evitar peligrosos recalentamientos, se recomienda desenvolver

en toda su longitud el cable de alimentación.

11. Para salvaguardar las características de funcionalidad y de

seguridad, se aconseja no dejar la máquina de café expuesta a la acción de los agentes atmosféricos (lluvia, sol, hielo).

12. No instalar en locales (cocinas) en los que se prevea la limpieza

mediante chorros de agua.

13. No obstruir las aberturas u orificios de ventilación o de dispersión

de calor.

14. En caso de que el cable de alimentación resulte dañado, el mismo

debe ser substituido sólo por la asistencia técnica autorizada.

15. Si la máquina se almacena en locales en los que la temperatura

puede descender por debajo del punto de congelación, vaciar en cualquier caso la caldera y los tubos de circulación del agua.

INDICAÇÕES PARA A INSTALAÇÃO

1. Ler atentamente todas as advertências contidas na presente

publicação as quais fornecem indicações importantes relativas à segurança da instalação, uso e manutenção. Conservar devidamente esta publicação para futuras consultas.

2. Este aparelho deverá ser usado apenas para a finalidade para a qual foi especificamente concebido. O construtor não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados ou irracionais.

3. Depois de se ter retirado a embalagem, controlar que o aparelho se encontre em perfeitas condições. Os vários componentes da embalagem (sacos de plástico, esferovit, agrafes, etc.) devem ser mantidos fora do alcance das crianças dado que se podem demonstrar muito perigosos

4. Antes de conectar el aparato, controlar que los datos de la placa correspondan a los de la red de distribución eléctrica e hidrica.

5. A máquina de café deve ser apoiada sobre uma superfície plana e estável e a uma distância de 20 mm das paredes e da superfície de apoio. Além disso, tem de ser instalada, considerando que a superfície de apoio mais alta (aquecedor de chávenas) se encontra a uma altura não inferior a 1,5 metros.

6. As ligações de alimentação (energia eléctrica e água) e a descarga da água dotada de sifão deverão ficar muito próximas; é necessário ainda prever uma superfície de apoio para os acessórios.

7. É necessário montar na instalação um interruptor omnipolar com uma distância entre os contactos igual ou superior a 3 mm, uma protecção da corrente de dispersão com valor igual a 30 mA.

8. A segurança eléctrica deste aparelho è garantida apenas quando o mesmo se encontra devidamente ligado a uma eficaz instalação

de terra, tal como previsto pelas vigentes normas de segurança. É necessário verificar esta importante norma de segurança e, no caso de dúvida, solicitar um controle da instalação por parte de pessoal técnico profissionalmente qualificado. O fabricante não pode ser considerado responsável por eventuais danos causados pela falta de ligação á terra da instalação.

9. Em geral é desaconselhável o emprego de adaptadores, tomadas

múltiplas e extensões. No caso em que o seu uso fosse indispensável é necessário usar apenas adaptadores simples ou múltiplos e extensões conformes às vigentes normas de segurança, prestando no entanto atenção a não ultrapassar o limite maximo de capacidade do valor da corrente, marcado sobre o adaptador simples ou sobre as extensões e aquele de potência máxima marcado sobre o adaptador múltiplo.

10. A fim de evitar sobreaquecimentos perigosos, recomenda-se utilizar

o cabo eléctrico de alimentação completamente desenrolado.

11. Para proteger as características de funcionalidade e de segurança,

recomenda-se não deixar a máquina de café exposta aos agentes atmosféricos (chuva, sol, gelo).

12. Não instalar em locais (cozinha) em que a limpeza seja realizada

mediante jactos de água.

13. Não obstruir a aberturas ou canais de ventilação e de dispersão do

calor.

14. No caso de desarranjo do cabo de alimentação, o mesmo deve ser

substituído apenas pela assistência técnica autorizada.

15. Se a máquina for armazenada em locais em que a temperatura

possa baixar para além do ponto de congelação, esvaziar a caldeira e os tubos de circulação da água.

Page 8

RUMOROSITA'

NOISE

BRUIT

GERÄUSCH

RUIDOSIDAD

RUIDO

L'apparecchio non supera i 70 dB. The equipment does not exceed 70dB. L'appareil ne depasse pas 70 dB. Das Gerät überschreitet 70 dB nicht. El aparato no supera los 70 dB. O aparelho não ultrapassa os 70 dB.

Dati tecnici

Technical data

Données techniques

Technische Daten

Datos técnicos Datos técnicos

Vedere la targa dati della macchina See the machine's nameplate Voir la plaque signalétique de la machine Siehe Datenschild der Maschine Ver la placa con los datos de la máquina Ver a placa das características da máquina

z IMPIANTO CLIENTE z CONNECTIONS WHICH MUST BE

PREPARED BY THE CUSTOMER z BRANCHEMENTS, QUI DOIVENT ÉTRE PRÉPARÉS PAR LE CLIENT z VOM KUNDEN ZU ERSTELLENDE ANSCHLÜSSE z CONEXIONES, QUE DEBEN SER PREPARADAS POR EL CLIENTE z CONEXÕES QUE DEVEM SER PREPARADAS PELO CLIENTE

MESSA A TERRA

GROUNDING

MISE A TERRE

ERDUNG

PUESTA A TIERRA

INSTALAÇÃO DE

TERRA

OBBLIGATORIA COMPULSORY OBLIGATOIRE VORGESCHRIEBEN OBLIGATORIA OBRIGATORIA

INTERRUTTORE:

Onnipolare con distanza di apertura contatti 3 mm Protezione da corrente di dispersione con valore pari a 30 mA

SWITCH:

Omnipolar switch with 3 mm contact opening 30 mA dispersion-current protection

INTERRUPTEUR:

Omnipolaire, avec distance d’ouverture des contacts égale à 3 mm. Protection contre la dispersion de courant ayant une valeur égale à 30

mA.

SCHALTER:

Allpoliger Schalter mit Kontaktöffnungsweite von 3 mm Fehlerstromschutz für 30 mA

INTERRUPTOR:

Omnipolar con distancia de apertura contactos 3 mm Proteccion contra corriente de dispersion con valor de 30 mA

INTERRUPTOR:

Omnipolar com uma distância de abertura dos contatos de 3 mm. Protecção da corrente de dispersão com valor igual a 30 mA

Installazione - Installation - Installation - Installation - Instalación - Instalação

Min. Ø 50 mm.

SCARICO A PAVIMENTO

DRAIN

VIDANGE DU LOCAL

BODENABFLUSS

DESCARGA DESCARGA

Page 9

Installazione - Installation - Installation - Installation - Instalación - Instalação

Posizionare l'apparecchio in perfetto piano orizzontale agendo sui piedini, indi fissarli. Non necessita di alcun collegamento alla rete idrica in quanto dotata di serbatoio; pertanto per la messa in funzione occorre riempire il serbatoio (vedi Fig. A) accertandosi che l'addolcitore sia allacciato al relativo tubo di alimentazione (vedi Fig.B).

COLLEGAMENTI IDRAULICI

HYDRAULIC CONNECTION

CONNECTION HYDRAULIQUE WASSERANSCHLÜSSE

CONEXIONES HIDRAULICAS LIGAÇÕES HIDRÁULICAS

Colocar o aparelho em perfeita posição horizontal regulando mediante os pés e depois fixá-los. Este aparelho não necessita de nenhuma ligação à rede da àgua dado que é dotado de deposito. Portanto para o pôr funcionar é suficiente encher o deposito (ver Fig. A) verificando que o adoçador esteja ligado ao respectivo tubo de alimentação (ver Fig. B).

Posicionar el aparato en un perfecto plano horizontal, obrando sobre los piés, luego fijarlos. No es necesaria ninguna conexion en la red idrica dado que està equipada con un depòsito; por lo tanto, para hacerla funcionar es nècessario llenar el deposito (ver Fig. A), controlando que el adulcorador esté conectado con el tubo de alimentaciòn correspondiente (ver Fig. B).

Positionner l'appareil parfaitement horizontal en agissant sur les pieds. Aucun branchement au réseau d'eau n'est nécessaire étant donné que la machine est équipée d'un rérervoir; pour la mettre en marche, il faut donc remplir le réservoir (voir Fig. A) en s'assurant du branchement de l'adoucisseur au tube d'alimentation correspondant voir Fig. B).

Die Maschine muß vollkommen waagerecht stehen ( zu diesem Zweck sind die entsprechender verstellbaren Füße zu verwenden ); dann sind die Füße mit den Spermüttern zu sichern. Ein Anschluß an die Wasserleitung ist nicht erforderlich, da das Gerät über einen eigenen Wassertank verfügt; Füllen Sie diesen Tank (siehe Abb. A) vor der inbetriebsetzung, und Kontrollieren Sie, Daß der Wasserenthärter an die entsprechende Zufuhrleitung angeschlossen ist (siehe Abb. B).

Place the machine on a perfectly levelled surface, adjusting and then fixing the feet in place. The machine does not need to be connected to a water supply because if has its own built-in reservoir. therefore, fill the reservoir (see Fig. A) before turning ON the machine and make sure that the softener is attacched to the relative supply tube (see Fig. B).

Page 10

Installazione - Installation - Installation - Installation - Instalación - Instalação

COLLEGAMENTO ELETTRICO

Ricordiamo che il Costruttore non risponde dei danni provocati da un non corretto collegamento elettrico. Ricordiamo inoltre la responsabilità dell'installatore nel caso di danni. Controllare inoltre che:

- il tipo di collegamento indicato sulla etichetta posta sul cavo di ali-

mentazione sia conforme alla richiesta

- la tensione deve corrispondere a quella indicata sulla targa dati po-

sta sul coperchio scatola.

ELECTRIC CONNECTION

Remember that the Manufacturer is not responsible for damages due to incorrect electrical connections and, furthermore, that the installer is responsible in case of damage. Besides the above, check:

- the type of connection indicated on the label found on the power cable.

- that the voltage corresponds to that indicated on the nameplate data found on the box cover.

BRANCHEMENT ELECTRIQUE

Rappelons que le Fabricant ne répond pas des dommages provoqués par un mauvais branchement électrique. Rappelons en outre la responsabilité de l'installateur en cas de dégâts. Contrôler également:

- le type de branchement indiqué sur l'étiquette apposée sur le câble d'alimentation.

- la tension doit correspondre á celle qui est indiquée sur la plaquette de données apposée sur le couvercle de la boîte.

STROMANSCHLUSS

Wir weisen erneut darauf hin, daß die der Hersteller keinerlei Haftung für Schäden übernimmt, die durch eine unsachgemäße Elektroanlage verursacht werden. Wir erinnern außerdem an die Haftbarkeit des Installateurs für eventuell enstehende Schäden. Ferner folgendes kontrollieren:

- die am Stromkabel angegebene Anschlußart

- ob die Netzspannung mit den Angaben des Typenschilds übereinstimmt, das auf dem Gehäusedeckel des Geräts angebracht ist.

CONEXION ELECTRICA

Hacemos presente que el Constructor no responde de los daños causados por una instalación électrica defectuosa. Recordamos además la responsabilidad del instalador, en el caso de que se verificasen daños. Además hay que controlar:

- el tipo de conexión indicado en la etiqueta situada en el cable de alimentación.

- la tensión tiene que corresponder a la indicada en la placa con los datos situada sobre la tapa del contenidor.

LIGAÇÂO ELÉCTRICA

Lembramos que o Constructor não se responsabiliza por danos causados por uma incorreta instalação eléctrica. Lembramos ainda que o instalador pode ser responsável por eventuais danos. Controlar também:

- o tipo de ligação indicado na etiqueta colada no cabo eléctrico de alimentação.

- a tensão deve corresponder àquela indicada na placa com os dados técnicos situada na tampa da caixa.

Page 11

LIGAÇÃO EQÜIPOTENCIAL

Este aparelho está equipado com um borne, colocado sob a sua base, para a ligação a um condutor externo eqüipotencial. Uma vez terminada a instalação é NECESSÁRIO efectuar este tipo de ligação:

- usar um condutor com uma secção nominal em conformidade com as normas vigentes;

- ligar o borne, ver a figura.

A falta de cumprimento desta norma de segurança alivia o fabricante de qualquer responsabilidade por avarias ou danos que poderiam ser causados a pessoas ou bens.

NOTA. NÃO LIGAR À LIGAÇÃO DE TERRA DA INSTALAÇÃO DE DISTRIBUIÇÃO ELÉCTRICA ENQUANTO O CONDUTOR DE LIGAÇÃO DE TERRA NÃO É CONSIDERADO UM CONDUTOR DE LIGAÇÃO EQÜIPOTENCIAL.

COLLEGAMENTO EQUIPOTENZIALE

Questo collegamento previsto da alcune norme, ha la funzione di evitare le differenze di livello di potenziale elettrico, tra le masse delle apparecchiature installate nello stesso locale. Questo apparecchio è predisposto con un morsetto posto sotto il basamento per il collegamento di un conduttore esterno equipotenziale. Terminata l'installazione è NECESSARIO eseguire questo tipo di collegamento:

- usare un conduttore avente una sezione nominale in conformità con le norme vigenti.

- collegare al morsetto (vedi figura) e l'altro capo alle masse delle apparecchiature adiacenti.

La mancata attuazione di questa norma di sicurezza scagiona il costruttore da ogni responsabilità per guasti o danni che possano essere causati a persone o cose.

N.B. NON COLLEGARE ALLA MESSA A TERRA DELL'IMPIANTO DI DISTRIBUZIONE ELETTRICA IN QUANTO IL CONDUTTORE DI MESSA A TERRA IN UN CAVO DI ALIMENTAZIONE NON VIENE CONSIDERATO UN CONDUTTORE DI COLLEGAMENTO EQUIPOTENZIALE.

STROMANSCHLUSS MIT POTENTIALAUSGLEICH

Dieses Gerät ist unter dem Untergestell mit einer Anschlußklemme versehen, die mit einem externen Stromausgleichsleiter zu verbinden ist. Nach der Installation MUSS der Stromanschluß wie folgt vorgenommen werden:

- Einen Leiter verwenden, dessen Nennquerschnitt den einschlägigen Unfallschutzbestimmungen entspricht;

- ihn wie in der Abbildung gezeigt an die Klemme anschließen.

Bei Nichtbeachtung dieses Sicherheitshinweises schließt der Hersteller jedwede Haftungsansprüche für Personen- oder Sachschäden aus.

HINWEIS: NICHT AN DIE ERDUNG DER STROMZUFUHRANLAGE ANSCHLIESSEN, DA DER ERDUNGSLEITER EINES SPEISUNGSKABELS NICHT ALS AUSGLEICHSLEITER GELTEN KANN.

CONEXION EQUIPOTENCIAL

Este aparato está preajustado con un borne ubicado debajo de la base para la conexión de un conductor externo equipotencial. Una vez terminada la instalación es NECESARIO efectuar este tipo de conexión:

- usar un conductor con una sección nominal conforme con las normas vigentes.

- conectar al borne (ver figura).

La falta de respeto de esta norma de seguridad exime al fabricante de toda responsabilidad por desperfectos o daños que puedan ser causados a personas o cosas.

NOTA: NO CONECTAR CON LA PUESTA A TIERRA DE LA INSTALACION DE DISTRIBUCION ELECTRICA DADO QUE EL CONDUCTOR DE PUESTA A TIERRA EN UN CABLE DE ALIMENTACION NO ES CONSIDERADO UN CONDUCTOR DE CONEXION EQUIPOTENCIAL.

POTENTIAL-EQUALIZING CONNECTION

This connection, which is the one called for by several norms, avoids electrical potential differences building up between any equipment that may be installed in the same room. There is a terminal clip on the under side of the base of the machine to which an external potential-equalizing wire should be connected. This connection is ABSOLUTELY NECESSARY and must be made right after the machine is installed.

- Use a wire whose cross-sectional area conforms to the existing norms.

- Make the terminal connection (see diagram) and then connect the other end to the ground connections located on the adjacent equipment.

Failure to do observe these safety precautions will exempt the manufacturer from any responsibility as regards damage caused to persons or property.

NOTE: DO NOT CONNECT THE MACHINE’S TERMINAL CLIP TO THE MAINS GROUND TERMINAL BECAUSE THE GROUND TERMINAL OF ANY MAIN SOURCE OF ELECTRICAL POWER IS NOT CONSIDERED TO BE A POTENTIAL-EQUALIZING CONNECTION.

CONNEXION EQUIPOTENTIELLE

Ce raccordement, prévu par certaines normes, permet d'éviter les différences de niveau de potentiel électrique entre les masses des appareils installés dans une même pièce. Cet appareil poss de sous sa base d’une borne servant pour la connexion d’un conducteur externe équipotentiel. Une fois terminée l’installation, il est NECESSAIRE d’effectuer ce type de connexion:

- utiliser un conducteur ayant une section nominale conforme aux normes en vigueur;

- relier à la borne (voir figure) et l'autre extrémité aux masses des appareils adjacents.

Le non-respect de cette norme de sécurité libère le fabricant de toute responsabilité en cas de panne ou de dommages causés aux personnes ou aux choses.

N.B.: NE PAS RELIER A LA TERRE DE L’INSTALLATION DE DISTRIBUTION ELECTRIQUE CAR LE CONDUCTEUR DE TERRE D’UN CABLE D’ALIMENTATION N’EST PAS CONSIDERE COMME ETANT UN CONDUCTEUR DE CONNEXION EQUIPOTENTIEL.

Installazione - Installation - Installation - Installation - Instalación - Instalação

Page 12

Installazione - Installation - Installation - Installation - Instalación - Instalação

I GB

CHECK-UP OPERATIONS For correct operation, check these conditions:

1) HYDRAULIC CONNECTION

Absence of leaks from the connection or from the tubes

2) OPERATION

Antisuction valve seal Boiler pressure and operating pressure in conformity with normal values Correct functioning of the pressurestat Correct functioning of the autolevel Correct functioning of the expansion valve Check of the water output of the group Dose check Temperature check of the hot water output Check of the ground doses and of the functioning of the coffee grinder

CHECK-UP FONCTIONNEMENT Vérifier les conditions pour un bon fonctionnement

1) RACCORDEMENT HYDRAULIQUE Absence de pertes des raccords ou des tuyaux

2) FONCTIONNEMENT Tenue valve anti-remous Pression en chaudière et de fonctionnement répondant aux valeurs normales Fonctionnement correct du pressostat Fonctionnement correct des valves d’expansion Vérification du débit d’eau du groupe Vérification des doses Vérification de la température du débit d’eau chaude Vérification des doses de moulu et du bon fonctionnement du moulin à café

RUNDUM-ÜBERPRÜFUNG FUNKTIONSTÜCHTIGKEIT Überprüfen Sie, ob die Bedingungen für eine einwandfreie Funktionstüchtigkeit gegeben sind:

1) WASSERANSCHLUSS keine Austritte bei den Anschlüssen und Leitungen vorhanden.

2) BETRIEB Dichtigkeit des Ruecksaugschutzventils Kessel- und Betriebsdruckwert entsprechen den Normalwerten Einwandfreie Funktion des Druckschalters Einwandfreie Funktion des Wasserniveaureglers Einwandfreie Funktion der Überdruckventile Überprüfung der Soll-Wasserausgabe aus der Ausgabe-Gruppe Überprüfung Dosiermengen Überprüfung der Kaffeepulver-Dosiermengen und der Funktionstüchtigkeit der Kaffeemühle

E P

CHECK-UP FUNCIONAMENTO Verificar as condições necessária para se obter um bom funcionamento:

1) LIGAÇÃO DA ÁGUA Ausência de perdas

2) FUNCIONAMENTO Vedação da válvula "anti-chupagem" Pressão da caldeira e de funcionamento correspondentesmaos valores normais Perfeito funcionamento do pressostato Perfeito funcionamento do auto-nivel Perfeito funcionamento das válvulas de expanção Controle da saida de água do grupo Verificar as doses Controle temperatura do fornecimento de água quente Controle da dose de café moido e do funcionamento do moínho de café

CHECK-UP FUNCIONAMIENTO Verificar las condiciones para un buen funcionamiento:

1) ENLACE HIDRAULICO No deben verificarse pérdidas en las conexiones o en las tuberías.

2) FUNCIONAMIENTO Hermeticidad de la válvula contra el rechupe (anterechupe). Presión en caldera y del ejercicio correspondiente a los valores normales. Funcionamiento correcto del presóstato. Funcionamiento correcto del auto-nivel. Correcto funcionamiento de las válvulas de expansión. Comprobación de la erogación de agua del grupo Comprobación de las dósis. Comprobación de la temperatura de erogación de agua caliente. Comprobación de las dósis del molido y del funcionamiento del molinillo.

CHECK UP FUNZIONAMENTO Verificare le condizioni per un buon funzionamento

1) ALLACCIAMENTO IDRAULICO assenza di perdite dagli allacciamenti o dai tubi

2) FUNZIONAMENTO Tenuta valvola antirisucchio Pressione in caldaia e d’esercizio rispondenti ai valori normali Corretto funzionamento del pressostato Corretto funzionamento dell’autolivello Corretto funzionamento delle valvole di espansione Verifica dell’erogazione di acqua dal gruppo Verifica dosi Verifica temperatura di erogazione acqua calda Verifica della dose di macinato e della funzionalità del macinacaffé

Page 13

Installazione - Installation - Installation - Installation - Instalación - Instalação

ATENÇÃO: UMA VEZ TERMINADA A INSTALAÇÃO DA MÁQUINA, ANTES DE INICIAR O TRABALHO PROCEDER À LAVAGEM DO INTERIOR SEGUINDO AS INSTRUÇÕES A SEGUIR INDICADAS.

GRUPOS:

- Prender o manípulo do filtro ao grupo (sem café).

- Mandar sair água de cada grupo durante cerca de 1 minuto.

ÁGUA QUENTE:

- Distribuir mais vezes água quente até levantar pelo menos um litro.

VAPOR:

- Mandar sair vapor de esguicho durante cerca de 1 minuto.

N.B.: para proceder à erogação da água, água quente e vapor consultar as instruções a que se referem os capítulos EROGAÇÃO ...

ATENCION: UNA VEZ TERMINADA LA INSTALACION, ANTES DE COMENZAR EL TRABAJO EFECTUAR UN LAVADO DE LOS COMPONENTES INTERNOS SIGUIENDO LAS INSTRUCCIONES MENCIONADAS A CONTINUACION.

GRUPOS.

- Enganchar lo portafiltro a lo grupo (sin café)

- Erogar agua de cada grupo durante cerca de 1 minuto.

AGUA CALIENTE:

- Abrir el agua caliente de forma continua hasta sacar al menos un litro.

VAPOR:

- Erogar vapor de la lanza durante cerca de un minuto

NOTA: para realizar la erogación de agua, agua caliente y vapor, véanse las instrucciones expuestas en los capítulos EROGACIÓN ...

ATTENTION: UNE FOIS TERMINÉE L’INSTALLATION ET AVANT DE COMMENCER À UTILISER LA MACHINE, EFFECTUER UN LAVAGE DES COMPOSANTS INTERNES EN SUIVANT LES INDICATIONS REPORTÉES CI-APRÈS.

GROUPES:

- fixer les porte-filtre au groupe (sans café);

- faire couler l’eau par chaque groupe pendant 1 minute environ.

EAU CHAUDE:

- Débiter de façon répétée de l’eau chaude, en enclenchant la commande correspondante jusqu’à ce que vous ayez prélevé au moins 1 litre.

VAPEUR:

- laisser échapper la vapeur pendant 1 minute environ par la lance.

N.B.: pour l’émission de l’eau froide ou chaude ou de la vapeur, voir

les instructions reportées sur le article DISTRIBUTION .... .

ACHTUNG: IST DIE AUFSTELLUNG ERFOLGT MÜSSEN DIEINNEREN BESTANDTEILE GESPÜLT WERDEN, BEVOR DIE MASCHINE IN BETRIEB GESETZT WIRD. MAN MUß DABEI FOLGENDERMAßEN VORGEHEN:

FUNKTIONSEINHEITEN:

- Die Filterhalter in die Einheiten einrasten (ohne Kaffee).

- Aus jeder Einheit etwa 1 Minute lang Wasser ausströmen lassen.

WARMES WASSER:

- Wiederholt Heißwasser austreten lassen, bis wenigstens 1 Liter abgegeben wurde.

DAMPF:

- Aus jeder Düse etwa 1 Minute lang Dampf auslassen.

Zu beachten: Halten Sie sich zur Abgabe von Wasser, Heißwasser und Wasserdampf an die im Abschritt ABGABE beschrieben Vorgänge.

ATTENTION: AFTER INSTALLING THE MACHINE AND BEFORE STARTING TO OPERATE IT, CLEAN ALL THE INTERNAL COMPONENTS AS DESCRIBED BELOW:

COFFEE DISPENSERS:

- Connect the (empty) filter-holder to the dispenser units.

- Dispense water from each dispenser for about one minute.

HOT WATER:

- Dispense hot water repeatedly until at least 1 liter of water has been dispensed.

STEAM:

- Dispense steam from nozzle for about one minute.

NOTE: See chapter DISPENSING ...... for dispensing water, hot water

and steam.

ATTENZIONE: TERMINATA L'INSTALLAZIONE PRIMA DI INIZIARE IL LAVORO ESEGUIRE UN LAVAGGIO DEI COMPONENTI INTERNI SEGUENDO LE ISTRUZIONI SOTTOINDICATE:

GRUPPI

- Agganciare il portafiltro al gruppo (senza caffè).

- Eseguire erogazioni per circa un minuto.

ACQUA CALDA

- Erogare ripetutamente acqua calda sino a prelevare almeno un litro.

VAPORE

- Erogare vapore dal tubo per circa un minuto.

N.B.: per eseguire l'erogazione di acqua, acqua calda e vapore vedi

le istruzioni riportate nei capitoli EROGAZIONE ...... .

Page 14

Smontaggio - Disassembly - Demontage - Abmontierung - Desmontaje - Desmontagem

L'installazione, lo smontaggio e le regolazioni devono essere eseguite esclusivamente da personale tecnico qualificato.

Installation, disassembly and setting should be carried out by qualified technical personnel only. L’installation, le démontage et les réglages doivent être faits uniquement par le personnel technique qualifié et autorisé.

Die Installation, die Demontage und die Einstellung des Gerätes darf nur durch entsprechend qualifizierte Fachkräfte vorgenommen werden. Las operaciones de instalación, desmontaje y regulación tienen que ser realizadas exclusivamente por personal técnico capacitado. A instalação, a desmontagem e as regulações terão de ser executadas exclusivamente por pessoal técnico qualificado.

A A

Scatola elettrica Allentare la vite (A) e rimuovere il pannello.

Electrical Box Loosen the screw (A) and remove the panel.

Boîte électrique Dévisser la vis (A) et enlever la partie.

Anschlußkasten Lösen Sie die Schraube (A), und nehmen Sie den Deckel ab.

Caja eléctrica Aflojar los tornillos (A) y desmontar el panel.

Caixa elétrica Afrouxar os parafusos (A) e retirar a parte.

SCALDATAZZE: svitare le viti (A) e rimuovere le griglie. FIANCATE: allentare la vite (B) e rimuovere la fiancata.

CUP WARMER: loosen the screws (A) and remove the grids. SIDES: loosen the screw (B) and remove the side panel.

CHAUFFE-TASSES: dévisser la vis (A) et ôter les grilles. COTES: dévisser la vis (B) et enlever la partie latérale.

TASSENWÄRMER: Lösen Sie die Schrauben (A) und nehmen

Sie die Gitter ab. SEITENWÄNDE:Lösen Sie die Schrauben (B) und nehmen Sie das Seitenteil ab.

CALIENTATAZAS: destornillar los tornillos (A) y desmontar

las rejillas. COSTADOS: aflojar los tornillos (B) y desmontar el panel lateral.

TABULEIRO PARA AQUETAR CHÁVENAS: desparafusar os parafusos (A) e retirar as grelhas. PARTES LATERAIS: afrouxar os parafusos (B) e retirar a

parte lateral.

Page 15

Regolazioni - Setting - Reglages - Einstellungen - Regulaciones - Regulações

MACCHINA EQUIPAGGIATA CON TERMOSTATO DI SICUREZZA

In caso di intervento del termostato, riarmare

MACHINE EQUIPPED WITH SAFETY THERMOSTAT

In case of thermostat intervention, switch on again

MAQUINE EQUIPÉE DE THERMOSTAT DE SURETÉ

En cas d'intervention du thermostat, brancher de nouveau

MIT SICHERHEITSTHERMOSTAT AUSGESTATTETE MASCHINE

Falls der Thermostat ausgelöst wird, ihn wiedereinschalten

MAQUINAS EQUIPADAS CON THERMOSTATO DE SEGURIDAD

En caso de intervención del thermostato, reencender de nuevo

MAQUINA EQUIPADA COM THERMOSTATO DE SEGURANÇA

Em caso de intervenção do thermostato, reacender de novo

PRESSOSTATO SERBATOIO B - Regolazione blocco macchina C - Regolazione accensione spia livello serbatoio

TANK PRESSURESTAT B - Machine block setting. C - Reservoir level indicator light setting.

PRESSOSTAT RESERVOIR B - Règlage blocage machine. C -Règlage allumage temoin lumineux niveau reservoir.

TANK DRUCKSCHALTER B - Einstellung zur Abschaltung des Geräts C - Einstellung der Kontrolleuchte zur Anzeige des

Wasserstands im Tank

PRESSOSTATO DEPOSITO B - Regulación bloqueo máquina C - Regulación del encendido del indicador luminoso del nivel

del depósito

PRESSOSTATO RESERVATORIO B - Regulação grupo máquina C - Regulação acensão lâmpada pilôto reservatório

PRESSOSTATO A - Vite di regolazione pressione caldaia

PRESSURESTAT A - Screw for adjusting the boiler pressure

PRESSOSTAT A - Vis de réglage pression chaudière

DRUCKSCHALTER A - Kesseldruck-Einstellschraube

PRESSOSTATO A - Tornillo regulación presión caldera

PRESSOSTATO A - Parafuso de regulação pressão caldeira

Page 16

English English

Setting at work

Heating phase

Delivery of the coffee

Other hot beverages

Checking water level in reservoir

Checking water level in the basin

Checking water level in the boiler

Cleaning and maintenance

Cautions

Regeneration of the softener

Defects - Malfunctions

INDEX

INSTALLATION - USE

CE Declaration of conformity

According to the EC Directives We , FAEMA S.P.A. hereby declare that the design and construction of the machines designated below, as marketed FAEMA conform to the relevant safety and health requirements of the EC Directive. This declaration shall not apply to machines modified without FAEMA approval.

Machine type: E98 COMPACT/S-1 ......

Machine number: refer to machine data label Relevant EC Directives: 98/37/CE EC Machinery Directive

73/23/CEE, 93/68/CEE EC Low Woltage Directive 89/336/CEE EC Electromagnetic Compatibility Directive 97/23/CE Pressure Equipment Directive (PED)

Applied harmonized EN 292-1, EN 292-2, EN 60335-1, EN 60335-2-15, Standards: EN 55014, EN 61000-3, EN 61000-4

Certification for materials in contact with food used in FAEMA products

We hereby certify that the cleaning materials (used as specified in the manual) and the materials used in our products in contact with food, are suitable for foodstuff or substances for personal use, and the machine is conform to the HACCP system.

Source of applied standards: Via XXV Aprile 15, San Donato Milanese (Mi), Italy

Date: 10.05.2000

Signature:

Description pressure equipment:

max

Service boiler 2 bar 133° C water/steam 2,4

Capacity (L)

1 unit

FluidP

max

Heat exchanger 12 bar 133° C water

0,14

N° Heat exchanger

1 unit

FluidP

max

Capacity

(L)

Applied standard: Raccolte M, S, VSR edizione '78 e '95

Page 17

English English

At the end of the day, turn the machine OFF by turning the main ON/OFF switch (1) to position "0".

Daily Switch-On

Turn the main switch (1) to position "1". If the water in the boiler is lower than the MIN level, press the boiler fill button (6) and keep pressed until the floating ball reaches MAX. "Heating" now begins.

“Before using the machine make sure that:

the main electricity supply ON/OFF switch is ON

The water in the reservoir must be at the maximum level."

Heating phase

During heating, if one of the coffee dispensing switches (2) is pressed, the machine dispenses a coffee at the temperature reached at the time. Heating is completed when the boiler gauge indicator (9) remains stable in the green area.

The machine is now ready to dispense coffee, steam and hot water. To make sure that the dispenser unit and the filter holder (7) are at similar temperatures, turn the coffee dispensing switches (2) to position "1" or "coffee) and let the machine dispense coffee for a few seconds. Then turn the switch (2) to "0" to stop dispensing.

Delivery of the coffee

Remove the filter holder (7), empty out any coffee grouts and fill it up with 1 or 2 servings of ground coffee, depending on the filter holder used. Press the ground coffee in filter down uniformly, using the grinder/doser presser. Remove any residues of ground coffee from the filter rim. Fit and tighten the filter holder (7) on the coffee dispenser unit, positioning the cup (or cups) under the nozzle (or nozzles) of the filter holder (7). Turn the coffee dispensing switch (2) on position "1" or "coffee" for dispensing. When the required serving is complete, stop dispensing by turning the switch (2) on position "0".

Other hot beverage

Steam dispensing

Plunge the steam jet pipe (3) into the liquid to be heated in a suitable container and turn the steam adjustment knob (4). When the liquid is hot, stop the flow of steam by turning knob (4) the other way (towards “0”).

Heating milk for frothy coffee (cappuccino)

Use a tall narrow jug and fill it up to about the half-way mark. Then plunge the steam jet pipe (3) into the milk. Gradually open up the steam tap (4) and heat the milk for a few seconds. When the required amount of froth has been made and the temperature is sufficiently high, stop the flow of steam by turning knob (4) the other way (towards “0”). When the steam jet pipe (3) is no longer required, clean it thoroughly with a sponge and a clean cloth.

Dispensing hot water

Position a container under the hot water pipe (5) and turn the hot water dispensing knob (14). When the required amount has been dispensed, stop the flow of hot waterby turning knob (14) the other way (towards “0”).

Page 18

English English

Checking water level in the basin

Periodically empty the tray of water.

Checking water level in the boiler

Check that the floating ball inside the level indicator (11) remains between the MIN-MAX levels.

Reset this condition when the machine is not operating, via button (6).

Reset the level slowly to prevent loss of pressure in the boiler.

Checking water level in reservoir

When the yellow indicator light (8) lights up, fill the reservoir up to the maximum level. If this operation is delayed, the safety device is activated and the coffee preparation procedure suspended.

Page 19

English English

Cleaning dispenser units

Cleaning the Filter Holders

All the filter holders should be cleaned at the end of the working day.

Pour 1 litre of cold water and a dose of detergent into a suitable receptacle.

Remove the filters from the filter holders (7).

Leave the filters and filter holders (7) in the solution for at least two hours.

Remove any residues with a sponge and rinse in plenty of cold water.

Refit the filters in the filter holders (7), making sure that the filter fixing spring is in the correct position.

Drip grid and tray

At the end of the working day, remove the grid from the tray (10), pull out and clean under running water, removing any organic residue.

Drain tray

At the end of the working day, remove the tray (10), pull out and clean under running water, removing any organic residue.

Enclosure

The panels must be cleaned with hot soapy water (not boiling) and then rinsed with plenty of water, removing any organic residue. Do not use abrasive cloths or substances since they could damage the surface of the panels. N.B.: Do not spray any liquids in the slots.

Water reservoir

Clean the water reservoir at least once a week. Remove the reservoir and clean under running water, removing any organic residue.

Supply Groups

Fasten the filter-holders (10) to the groups (without coffee) Allow the water to flow through for approximately one minute, pressing one of the coffee buttons repeatedly.

CAUTION

When the machine has not been used for more than 8 hours, and in any case once a day, the internal components must be washed before use, in accordance to the following instructions:

Hot water

Dispense hot water repeatedly until at least 1 liter of water has been dispensed.

Steam

Allow the steam to flow through the nozzles for approximately one minute, using the appropriate commands.

Cleaning dispensing unit

This operation must be made on the group at the end of each working day

1) Using a brush, clean the cover gasket.

2) Insert the rubber disk into the filter-holder with its filter.

3) Pour in a packet or dosing cupful of detergent powder

4) Attach the filter-holder to the dispenser unit and make a few coffee cycles.

5) Remove the filter-holder and clean the shower with a sponge.

6) Flush each dispenser unit with water for about 30 seconds.

Page 20

English English

Cautions

The manufacturer disclaims all liability for damages to items or persons due to improper use or due to the coffee machine being used for reasons other than its intended use.

Never work the coffee machine with wet hands or naked feet.

Cup-warming plate

Place only coffee cups, cups and glasses to be used in conjunction with the coffee machine on the cup-warming plate. Ensure that the coffee cups are completely drained before placing them on the cup-warming plate. No other objects shall be placed on the cup-warming plate.

Machine Close-Down

When the machine remains unattended for a long period of time (at night, during the weekly closing day or during holidays) the following operations shall be performed:

- Remove the plug or switch off the main switch.

- Remove water from water reservoir.

- Remove water from pan.

Non-compliance with these safety measures exonerates the manufacturer from all liability for malfunctions or damage to persons or items.

If the machine is stored on premises where the temperature may drop below freezing point, always empty the boiler and the water circulation pipes.

Danger of Burns

Do not place the hands or other parts of the body close to the coffee distribution points, or near to the steam and hot water nozzles.

Ensure that the machine is not handled by children or persons who have not been instructed in its correct use.

Maintenance anda repair

If the machine does not function correctly, switch it off, turn off the main switch and call the service agent.

Only qualified and authorised servicing personnel should be called.

Use only original spare parts.

Maintenance activities performed by unqualified personnel may jeopardise the safety of the machine.

If the electric cable is damaged, switch off the machine and apply to the servicing department for a replacement.

Danger of burns

The areas marked with this sign become hot.

Great care should be taken when in the vicinity of these areas.

WARNING: Hot surface ACHTUNG: Heisse Oberfläche ATTENTION: Surface chaude ATTENZIONE: Superficie calda

Water Softener Regeneration

This operation must be made every 250 coffees or at least once a week.

Remove the water softener from the reservoir and disconnect the tube connecting it to the machine. (Figure 1).

Turn the softener upside down (Figure 2) and insert the funnel provided. Pour in 3 measures of coarse kitchen salt (using the same measure used for the coffee).

Place the softener under the tap (Figure 3) and allow hot water to pour slowly on the softener. Continue with this procedure until the salt is dissolved and until the water coming out of the softener is no longer salty.

Replace the softener into the reservoir and reconnect the tube connecting it to the machine.

Before preparing other coffees, remove the filter holder (7) from the group, rotate command knob (2) to position “1” or “coffee” and leave it in that position until water comes out of the group. Return the command knob to position “0”. Insert the filter holder (7) into the group.

The following measures are indispensable for ensuring operational and functional safety:

- Comply with all the manufacturer’s instructions.

- Ensure that specialized technicians periodically verify that the protection devices are intact and that all the safety devices function correctly (the first inspection should be made within 3 years and subsequently once yearly).

Page 21

English English

Defects - Malfunctions

Direct action by the customer

Before calling service personnel, to avoid useless expense, check whether the machine problem corresponds to one of the cases listed below.

PROBLEM

The coffee machine is not working .

SOLUTION

Check the electricity supply. Check that the plug is inserted into the socket and that the line separator switch is closed Check the position of the ON/OFF switch (1).

CAUSE

No electricity supply.

The machine does not dispense coffee. Check whether the yellow indicator (8) is lit.

Check the water level in the reservoir (13).

Water reservoir empty.

Indicator light (8) remains lit. Check the water level in the reservoir (13)Water reservoir empty.

Coffee dispensing time too short. Use a finer grind.

Use new coffee.

Coffee ground too coarse. Coffee too old.

Coffee drips out of machine. Clean.

Use a coarser grind.

Filter holes blocked or filter holder (7) outlet hole dirty. Coffee ground too fine.

Loss of water under the machine. Empty the drain tray.Drain tray full.

Leak from edge of filter-holder (7). Clean with the supplied brush.The undercup gasket is dirty with coffee

residue.

Page 22

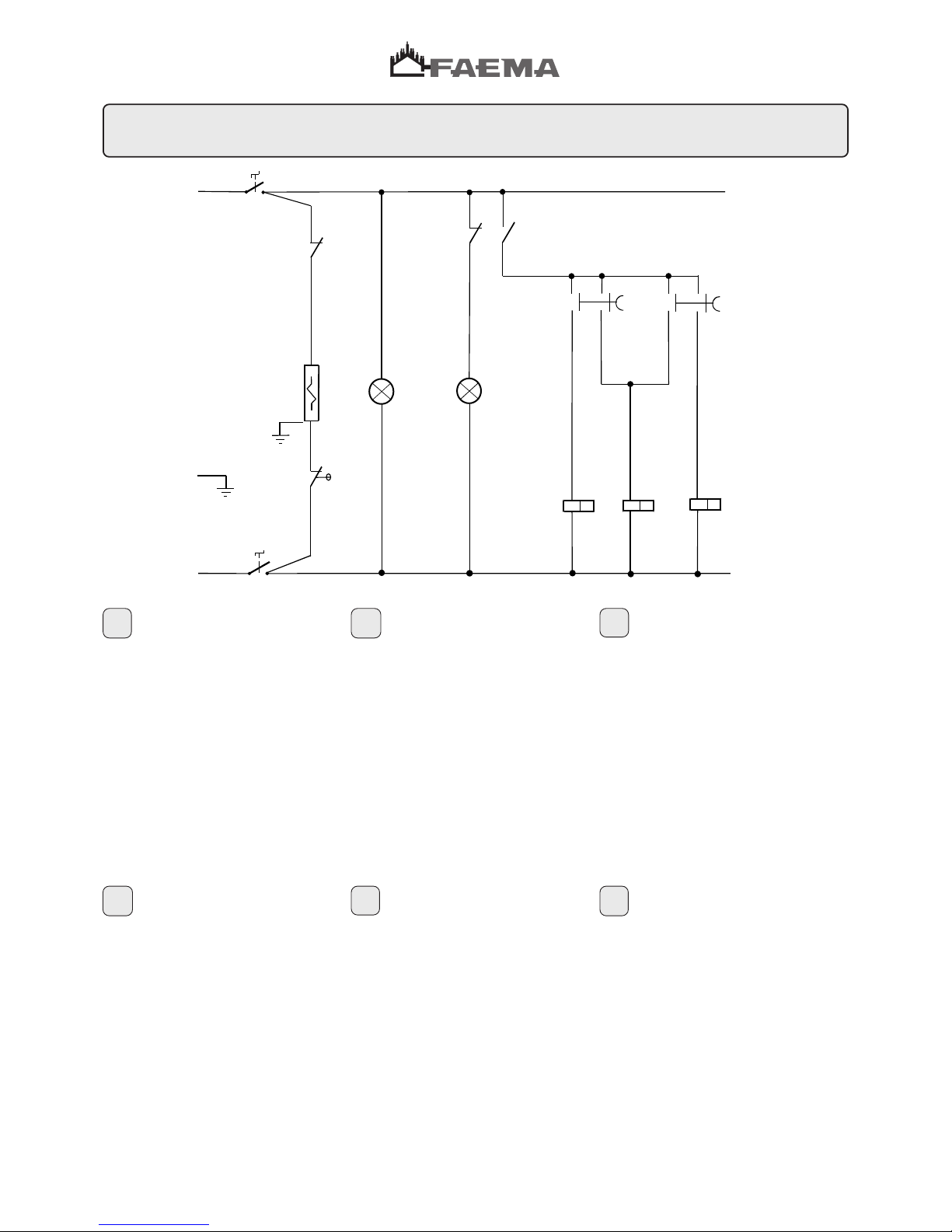

Evc

Ic IG Lg

Pi Pr

TS Pe

= Elettrovalvola carico caldaia = Elettrovalvola caffè gruppo = Interruttore erogazione caffè = Interruttore generale = Spia serbatoio macchina = Spia macchina in tensione = Pompa = Pulsante carico caldaia = Pressostato = Resistenza caldaia = Termostato di sicurezza caldaia = Dispositivo controllo livello

LEGENDA

Evc

Ic IG Lg

TS Pe

= Boiler filling solenoid valve = coffee dispenser unit solenoid valve = coffee dispenser unit switch = Main ON/OFF switch = Machine reservoir indicator = Machine ON indicator = Pump = Boiler load button = Pressure switch = Boiler resistance = Boiler safety thermostat = Level control device

Evc

Ic IG Lg

TS Pe

Evc

Ic IG Lg

TS Pe

= Elektroventil zur Versorgung des

Heizkessels = Elektroventil Kaffeeausgabe Gruppe = Kaffeeausgabe Schalter = Hauptschalter = Anzeigeleuchte fur Wassertank = Anzeigeleuchte fur Machinenneinschaltung = Pumpen = Heizkessel-Fülltaste = Druckwächter = Heizwiederstand Heizkessel = Sicherheitsthermostat Heizkessel = Füllstandkontrolle

Evc

Ic IG Lg

TS Pe

= Electroválvula carga caldera = Interruptor erogación café grupo = Interruptor erogación café = Interruptor general = Indicador luminoso deposito maquina = Indicador luminoso maquina en tension = Bomba = Pulsador carga caldera = Presostato = Resistencia caldera = Termostato de seguridad caldera = Dispositivo control nivel

Evc

Ic IG Lg

Pi Pr

TS Pe

= Válvula eléctrica enchimento caldeira = Válvula eléctrica café grupo = Interruptor erogação café = Interruptor geral = Signal luminoso deposito da máquina = Signal luminoso máquina ligada = Bomba = Botão carregamento caldeira = Pressóstato = Resistência caldeira = Termóstato de segurança caldeira = Dispositivo de controle do nivel

= Electrovanne du chargement de la chaudière = Electrovanne cafè groupe = Interrupteur débit du cafè = Interrupteur général = Lampe lumineux du réservoir de la maquine = Lampe lumineux maquine sous tension = Pompe = Bouton de chargement de la chaudière = Pressostat = Résistance de la chaudière = Thermostat de sécurité = Dispositif de controle du niveau

LEGEND LEGENDE

LEGENDE

LEYENDA LEGENDA

Schema elettrico - Wiring diagram - Schema electrique Elektrischer Schaltplan - Esquema electrico - Esquema eléctrico

Evc

L2/N

22 22

447

Page 23

LEGEND

LEGENDA

= Caldaia servizi = Elettrovalvola carico caldaia = Elettrovalvola caffè = Gruppo caffè = Manometro = Pressostato = Pompa = Valvola antirisucchio = Valvola di sovrapressione = Valvola di sicurezza caldaia = Addolcitore = Serbatoio = Dispositivo controllo livello = Indicatore di livello

Evc

G Gc Mn

Va Vp Vs Ad

Evc

G Gc Mn

Va Vp Vs Ad

= Service boiler = Boiler supply solenoid valve = Coffee solenoid valve = Coffee unit = Pressure gauge = Pressure switch = Pump = Anti-suction valve = Overpressure valve = Boiler safety valve = Softener = Tank = Level control device = Sight level

Evc

G Gc Mn

Va Vp Vs Ad

= Chaudière services = Electrovalve charge chaudière = Electrovalve café = Groupe café = Manomètre = Pressostat = Pompe à vibration = Valve antiremous = Valves de surpression = Valves de sécurité chaudière = Adoucisseur = Réservoir = Dispositif de controle du niveau = Indicateur niveau

Evc

G Gc Mn

Va Vp Vs Ad

= Caldeira serviços = Válvula de solenóide carregamento c = Válvula de solenóide café = Grupo café = Manómetro = Pressóstato = Bomba = Válvula anti-sucção = Válvula de excesso pressão = Válvula de segurança caldeira = Adocedor = Reservatorio = Dispositivo de control do nivel = Nivel optico

Evc

G Gc Mn

Va Vp Vs Ad

= Cadera servicios = Electroválvula carga caldera = Electroválvula café = Grupo café = Manómetro = Presostato = Bomba = Válvula antisucción = Válvula de sobrepresión = Válvula de seguridad caldera = Ablandador = Deposito = Dispositivo control nivel = Nivel optico

Evc

G Gc Mn

Va Vp Vs Ad

= Heizkessel = Magnetventil Heizkesselauffüllung = Magnetventil Kaffeeabgabe = Abgabeeinheit Kaffeeabgabe = Manometer = Druckmesser = Pumpe = Rückschlagventil = Überdruckventil = Sicherheitsventil Heizkessel = Wasserenthärter = Wassertank = Füllstandkontrolle = Wasserstandsanzeiger

LEGENDE

LEYENDA LEGENDA

LEGENDE

Schema idraulico - Hydraulic circuit - Circuit hydraulique Hydraulikplan - Circuito hidraulico - Circuito hidraulico

2.5

1.8

0.8

Page 24

FAEMA S.p.A. Via XXV Aprile, 15 20097 San Donato Milanese (MI) Italy Tel. ..39 2 51.601.1 Fax ..39 2 55.700.420 Telex 311573

FAEMA si riserva il diritto di apportare cambiamenti all'equipaggiamento della macchina a seconda delle esigenze di singoli Paesi e di effettuare modifiche dovute agli avanzamenti del progresso tecnico. Nessuna parte di questa pubblicazione può essere usata, copiata o pubblicata senza il permesso scritto di FAEMA S.p.A. © Copyright by FAEMA S.p.A., Milano Tutti i diritti riservati

FAEMA S.p.A. Via XXV Aprile, 15 20097 San Donato Milanese (MI) Italy Tel. ..39 2 51.601.1 Fax ..39 2 55.700.420 Telex 311573

La société FAEMA se réserve le droit d'apporter des changements à l'équipement de la machine selon les exigences des pays, et d'effectuer des modifications dûes aux avancements du progrès technique. Aucune partie de cette publication ne peut être utilisée, copiée ou publiée sans l'autorisation écrite de FAEMA S.p.A. © Copyright by FAEMA S.p.A., Milano Touts droits réservés

FAEMA S.p.A. Via XXV Aprile, 15 20097 San Donato Milanese (MI) Italy Tel. ..39 2 51.601.1 Fax ..39 2 55.700.420 Telex 311573

FAEMA behält sich vor, Änderungen der Maschine entsprechend den spezifischen nationalen Gegebenheiten sowie entsprechend dem Fortschritt der Technik vornehmen zu können. Die vorliegende Veröffentlichung darf in keinen Teilen ohne entsprechende Genehmigung der Firma FAEMA S.p.A. vervielfältigt, kopiert oder veröffentlicht werden. © Copyright by FAEMA S.p.A., Milano Alle Rechte vorbehalten

E P

FAEMA S.p.A. Via XXV Aprile, 15 20097 San Donato Milanese (MI) Italy Tel. ..39 2 51.601.1 Fax ..39 2 55.700.420 Telex 311573

FAEMA se reserva el derecho de aportar cambios al equipamiento de la máquina según las exigencias de cada uno de los países y de realizar modificaciones debidas a los desarrollos del progresso técnico. Ninguna parte de esta publicación se puede usar, copiar o publicar sin el permiso escrito de FAEMA S.p.A. © Copyright by FAEMA S.p.A., Milán Todos los derechos están reservados

FAEMA S.p.A. Via XXV Aprile, 15 20097 San Donato Milanese (MI) Italy Tel. ..39 2 51.601.1 Fax ..39 2 55.700.420 Telex 311573

FAEMA reserves the right to make changes to the machines in accordance with the needs of individual countries and on the basis of technological progresses. This publication may not, either in whole or in part, be used, copied or published without the written authorisation of FAEMA S.p.A. © Copyright by FAEMA S.p.A., Milan, Italy All rights reserved

FAEMA S.p.A. Via XXV Aprile, 15 20097 San Donato Milanese (MI) Italy Tel. ..39 2 51.601.1 Fax ..39 2 55.700.420 Telex 311573

FAEMA reserva-se o direito de modificar o equipamento da máquina segundo as exigências de cada País e efectuar alterações devidas aos avanços do progresso tecnológico. Nenhuma parte desta publicação poderá ser utilizada, copiada ou publicada sem autorização escrita de FAEMA S.p.A. © Copyright by FAEMA S.p.A., Milano Todos os direitos são reservados

Page 25

FAEMA e il "SERVICE LINE"

Il servizio assistenza della società FAEMA, nell'intento di essere vicino ai SIGG. Clienti nella scelta dei prodotti per il miglior utilizzo della macchina da caffè, visualizza la linea: ECO LINE - Prodotti per la pulizia A) 4991-134458 liquido per i cappuccinatori; B) 4991-134682 in polvere per i gruppi, i portafiltri, le tazze da caffè; C) 4991-134681 bustine per i gruppi, i portafiltri, le tazze da caffè; D) 4991-134683 pastiglie per i gruppi nelle macchine superautomatiche. Per ordinare trasmettete il numero di codice al Vs. Concessionario.

FAEMA and the "SERVICE LINE"

The FAEMA Company's client service, the aim of which is to assure top coffee-machine performance for its clients at all times, also makes available its ECO LINE, a series of specific cleaning products expressly designed for this purpose. ECO LINE - Cleaning products A) For cappuccino makers in liquid form 4991-134458; B) For dispensers, filter-holders, coffee cups in powder form 4991-134682; C) For dispensers, filter-holders, coffee cups in small envelops 4991-134681; D) For superautomatic-machine dispensers in tablet form 4991-134683. Order directly from your local distributor and refer to the particular item you require by its number, as shown above.

FAEMA et la "SERVICE LINE"

La service d'assistance de la société FAEMA, dans l'intention d'être à côté de ses clients, dans le choix des produits et en vue d'une meilleure utilisation de la machine à café, propose la ligne: ECO LINE - Produits de nettoyage A) 4991-134458 liquide pour les fouettes-lait; B) 4991-134682 en poudre pour les groupes, les porte-filtre, les tasses à café; C) 4991-134681 sachets pour les groupes, les porte-filtre, les tasses à café; D) 4991-134683 pastilles pour les groupes des machines tout-auto. Pour commander, transmettre le numéro de code à votre concessionnaire.

FAEMA und die "SERVICE LINE"

Mit der Absicht dem Kunden bei der Produktwahl für den bestmöglichen Gebrauch der Kaffeemaschine beizustehen, weist der Kundendienst der FAEMA Gesellschaft auf folgende Produktlinie hin: ECO LINE - Produkte für die Säuberung A) 4991-134458 Flüssig für die Cappuccino-Bereiter; B) 4991-134682 in Pulverform für die Gruppen, die Filterhalter, die Kaffeetassen; C) 4991-134681 Tüten für die Gruppen, die Filterhalter, die Kaffeetassen; D) 4991-134683 Tabletten für die Kaffeegruppen der vollautomat Maschinen. Für eine Bestellung bitte dem Vertreter die Katalog-Nr. angeben.

FAEMA y el "SERVICE LINE"

Con el deseo de facilitar a los Srs. CLIENTES la selección de los productos para el uso correcto de la máquina de café, el servicio de asistencia de la sociedad FAEMA les muestra la linea: ECO LINE - Productos para la limpieza A) 4991-134458 líquido para los cappuccinadores; B) 4991-134682 en polvos para los equipos, los portafiltros, las tazas de café; C) 4991-134681 en sobres para los equipos, los portafiltros, las tazas de café; D) 4991-134683 en pastillas para los equipos de las máquinas superautomáticas. Para los pedidos, envío el número de código a su Concesionario.

FAEMA e o "SERVICE LINE"

O Serviço de Assistência de empresa FAEMA, com a finalidade de aconselhar os Clientes na escolha dos produtos para a melhor utilização da máquina de café, apresenta a linha: ECO LINE - Produtos para a limpeza A) 4991-134458 líquido para o kit cappuccino; B) 4991-134682 en pó para os grupos, manípulo dos filtros, chávenas de café; C) 4991-134681 carteiras para os grupos, manípulo dos filtros, chávenas de café; D) 4991-134683 pastilhas para os grupos das máquinas superautomáticas. Para encomendar, indicar o número de código ao seu Concessionário.

SERVICE LINE
