Factory Direct Hardware GT48-GL0 User Manual [en, es, fr]

48 Series

sample copy

Serie 48
Série 48

Lavatory Faucet

Grifo Para El Baño

Robinet Pou Lavabo

Engineered to use 30% less water without

CONSERVE

compromising the water experience

Lifetime Limited Mechanical & Pnish Warranty

Price Pster

Covers Pnish and Pfunction for as Long as You

Own Your Home

(Commercial Applications Limit the Duration of the

Warranties as Provided Below)

Price Pster provides the following Warranties for its products. Proof
of Purchase may be required in order to obtain any of the benets set
forth below.

Limited Warranties: Price Pster warrants that for as long as the original
purchaser owns the home in which the Price Pster product (the “Product”)
is originally installed, the Product will be free of all defects in material
and workmanship that would impair the intended and proper use of the
Product. If the Product is installed in a commercial application, the above
mechanical warranty shall be limited for a period of ten (10) years from the
date of purchase of the Product.

Price Pster warrants against deterioration of the Product’s nish for as long
as the original purchaser owns the home in which the Product is originally
installed. If the Product is installed in a commercial application, the above
nish warranty for Products that do not contain the Pforever nish shall be
limited to a period of ve (5) years from the date of purchase.

Exclusive Remedy: In the event of any defect in the Product that breaches
the foregoing warranties, Price Pster, at its option, will repair or replace
the defective part of the Product. Repair or replacement of the Product is
the exclusive remedy.

For any remedy under this warranty, Price Pster is to be notied describing
the problem. In order to notify Price Pster and receive assistance or service
under this warranty, the original purchaser may: (1) call 1-800-Pfaucet
(1-800-732-8238) for a consumer service representative who can assist
you, or (2) write consumer service department c/o Price Pster Inc., 19701
DaVinci, Lake Forest, CA 92610, and include a description of the problem,
model number, your name, address, phone number and approximate date
of purchase, or (3) email Price Pster’s customer service department by
going to www.PricePster.com, or (4) notify the location or distributor
from which the Product was purchased. In any case, you may be required
to return the Product to Price Pster for inspection and proof of purchase
may be required.

Limitations and Exclusions:
PRICE PFISTER WILL NOT BE LIABLE FOR ANY OTHER DAMAGES
OR LOSSES, INCLUDING, BUT NOT LIMITED TO, INCIDENTAL
AND/OR CONSEQUENTIAL DAMAGES, REGARDLESS OF THE
LEGAL THEORY ASSERTED, INCLUDING ANY CLAIM OR BREACH
OF WARRA NTY HEREUND ER OR ANY OTHER CAUSE, AND
WHETHER ARISING IN CONTRACT OR IN TORT (including negligence
and strict liability).

Price Pster has the right to discontinue or modify any product at any
time. Some states do not allow limitations or exclusions of incidental or
consequential damages, so the above limitations or exclusions may not
apply to you. This warranty gives you specic legal rights, and you may
also have other rights which vary from state to state.

The above warranties do not cover damage resulting from improper
maintenance, repair, cleaning or installation, misuse, abuse, alterations,
accidents or acts of God.

Garantía Mecánica y sobre el Acabado Limitada de por Vida

Cubre las funciones y el acabado por el tiempo en que usted sea

(Las Aplicaciones Comerciales Limitan la Duración

Price Pster suministra las siguientes Garantías para sus productos. Es
posible que se requiera la presentación de una Prueba de compra para obtener
cualquiera de los benecios indicados a continuación.

Garantías Limitadas: Price Pster garantiza que por el tiempo en que el
comprador original sea propietario de la casa en el que se hubiese instalado
inicialmente el producto Price Pster (el “Producto”), este Producto estará
libre de todo defecto en material y mano de obra que pueda afectar el
uso proyectado y correcto del Producto. Si el Producto se instala en una
aplicación comercial, la garantía mecánica que antecede estará limitada a un
período de diez (10) años a partir de la fecha de compra del Producto.

Price Pster garantiza el acabado del Producto contra deterioro por el
tiempo en que el comprador original sea propietario de la casa en la que
hubiese instalado inicialmente el Producto. Si el Producto se instala en
una aplicación comercial, la garantía sobre el acabado que precede para
Productos que no contengan el acabado “Pforever” estará limitada a un
periodo de cinco (5) años a partir de la fecha de compra.

Recurso exclusivo: En el caso de que haya un defecto en el Producto
que viole las garantías que preceden, Price Pster, a su opción, reparará o
reemplazará la pieza defectuosa del Producto. La reparación o el reemplazo
del Producto es el recurso exclusivo.

Para todo recurso con respecto a esta garantía, Price Pster deberá ser
noticado, con una descripción del problema. Para noticar a Price Pster y
recibir ayuda o servicio bajo esta garantía, el comprador original puede: (1)
llamar al 1-800-Pfaucet (1-800-732-8238) para hablar con un representante
de servicio al cliente que lo pueda ayudar, o (2) escribir al departamento de
servicio al consumidor, c/o Price Pster Inc., 19701 DaVinci, Lake Forest,
CA 92610 U.S.A., e incluir una descripción del problema, el número del
modelo, su nombre, dirección, número de teléfono y fecha aproximada de
compra, o (3) enviar un e-mail al departamento de servicio al consumidor
de Price Pster entrando en la página web www.PricePster.com, o (4)
avisarle al lugar o al distribuidor en donde se compró el Producto. En
cualesquiera de los casos, podría pedírsele devolver el Producto a Price
Pster para su inspección y es posible que se requiera la presentación de
una prueba de compra.

Limitaciones y Exclusiones:
PRICE PFISTER NO SE HARÁ RESPONSABLE DE NINGÚN OTRO DAÑO
O PERJUICIO, INCLUYENDO, PERO SIN ESTAR LIMITADO A DAÑOS
INCIDENTALES Y/O CONSECUENTES, SIN IMPORTAR LA TEORÍA LEGAL
A LA QUE SE ALEGUE, INCLUYENDO TODO RECLAMO O VIOLACIÓN DE
LA GARANTÍA PRESENTE O CUALQUIER OTRA CAUSA, Y YA SEAN COMO
RESULTADO DE LA LEY CONTRACTUAL O LA DE ANTECEDENTES
(incluyendo negligencia y responsabilidad estricta).

Price Pster tiene el derecho de discontinuar o modicar cualquier producto
en cualquier momento. Ciertos estados no permiten limitaciones o
exclusiones de daños incidentales o consecuentes, de manera que es posible
que las limitaciones o exclusiones que preceden no correspondan en su caso.
Esta garantía le otorga derechos legales especícos y es posible que usted
también tenga otros derechos que dieren entre un estado y otro.

Las garantías que preceden no cubren daños y perjuicios ocasionados
como resultado de mantenimiento, reparaciones, limpieza o instalación
inadecuados, mal uso, abuso, alteraciones, accidentes o causas de fuerza
mayor.

Price Pster

propietario de su casa

de las Garantías)

06-23-08 EO7282A

Copyright © 2008, Price Pster, Inc.

Price Pster

Une garantie limitée à vie

pour ce qui est de l’aspect mécanique et de la nition,

tant et aussi longtemps que vous serez propriétaire

de votre domicile.

(Garantie limitée en cas d’utilisation commerciale

– voir ci-dessous)

Veuillez noter qu’une preuve d’achat peut être requise en cas de recours
au titre de la garantie.

Garantie limitée : Tant et aussi longtemps que l’acheteur sera propriétaire
du domicile dans lequel le produit Price Pster a été installé, nous lui
garantissons que ce dernier sera exempt de tout défaut de matériau ou
vice de fabrication pouvant en entraver l’utilisation correcte tel que prévu.
Dans le cas des produits d’utilisation commerciale, la garantie exprimée
ci-dessus est restreinte à une période de dix (10) ans.

Par ailleurs, tant et aussi longtemps que l’acheteur sera propriétaire
du domicile dans lequel le produit Price Pster a été installé, nous lui
garantissons un article dont la nition ne pourra se détériorer. Dans le cas
des produits d’utilisation commerciale qui ne comportent pas la nition
“Pforever”, la garantie est restreinte à une période de cinq (5) ans.

Recours exclusif : En cas de défaut du produit relevant de la garantie,
le fabricant pourra, à sa discrétion, réparer ou remplacer la partie
défectueuse. Cette mesure constitue un recours exclusif.

Pour tout recours au titre de la garantie, les clients doivent communiquer
avec le fabricant pour lui faire part du problème. L’acheteur d’origine
peut : (1) composer le 1 800 732-8238 pour parler à un représentant qui
l’assistera; (2) écrire au service à la clientèle : Price Pster Inc., 19701
DaVinci, Lake Forest, CA 92610 U.S.A., et fournir une explication du
problème, en précisant le numéro de modèle, son nom, son adresse et
son numéro de téléphone, ainsi que la date d’achat approximative; (3)
communiquer par courrier électronique avec le service à la clientèle en
utilisant le site www.PricePster.com, ou (4) aviser le détaillant qui a
vendu le produit. On peut être obligé de retourner le produit au fabricant,
et une preuve d’achat peut être exigée.

Limitations et exclusions :
PRICE PFISTER NE SERA PAS RESPONSABLE DES AUTRES
DOMMAGES OU PERTES, Y COMPRIS LES DOMMAG ES
IN DIREC TS, IN DÉPEN DAMME NT DE TO UTE THÉO RIE
JURID IQUE, Y COMPRIS TOUTE RÉCLAM ATIO N SELON
LAQUELLE IL Y AURAIT EU RUPTURE DE GARANTIE, QUE
CE SOIT PAR RAPPORT À UN CONTRAT OU PAR VOIE DE
NÉGLIGENCE (cela comprend la négligence et la responsabilité
stricte).

Price Pster se réserve le droit de discontinuer ou de modier un produit
en tout temps. Certaines provinces ne permettent pas l’exclusion ou la
limitation des dommages indirects, de sorte que la limitation exprimée
peut ne pas s’appliquer. La présente garantie octroie aux clients certains
droits d’ordre juridique, et ceux-ci pourraient en avoir d’autres, selon la
province où ils habitent.

La garantie ne s’applique pas aux dommages résultant d’un entretien,
d’un nettoyage ou d’une installation fautivement effectués, ou encore
d’usages fautifs, d'abus, de modications, d'accidents ou de catastrophes
naturelles.

33213-0100

A COMPANY

ENGLISH

sample copy

Thank you for purchasing this Price Pster product. All Price Pster products are carefully engineered, and factory tested to
provide long trouble-free use under normal conditions. This product is easy to install using basic tools and our easy to follow
illustrated instructions. If you have any questions regarding this product, call 1-800-Pfaucet (1-800-732-8238).

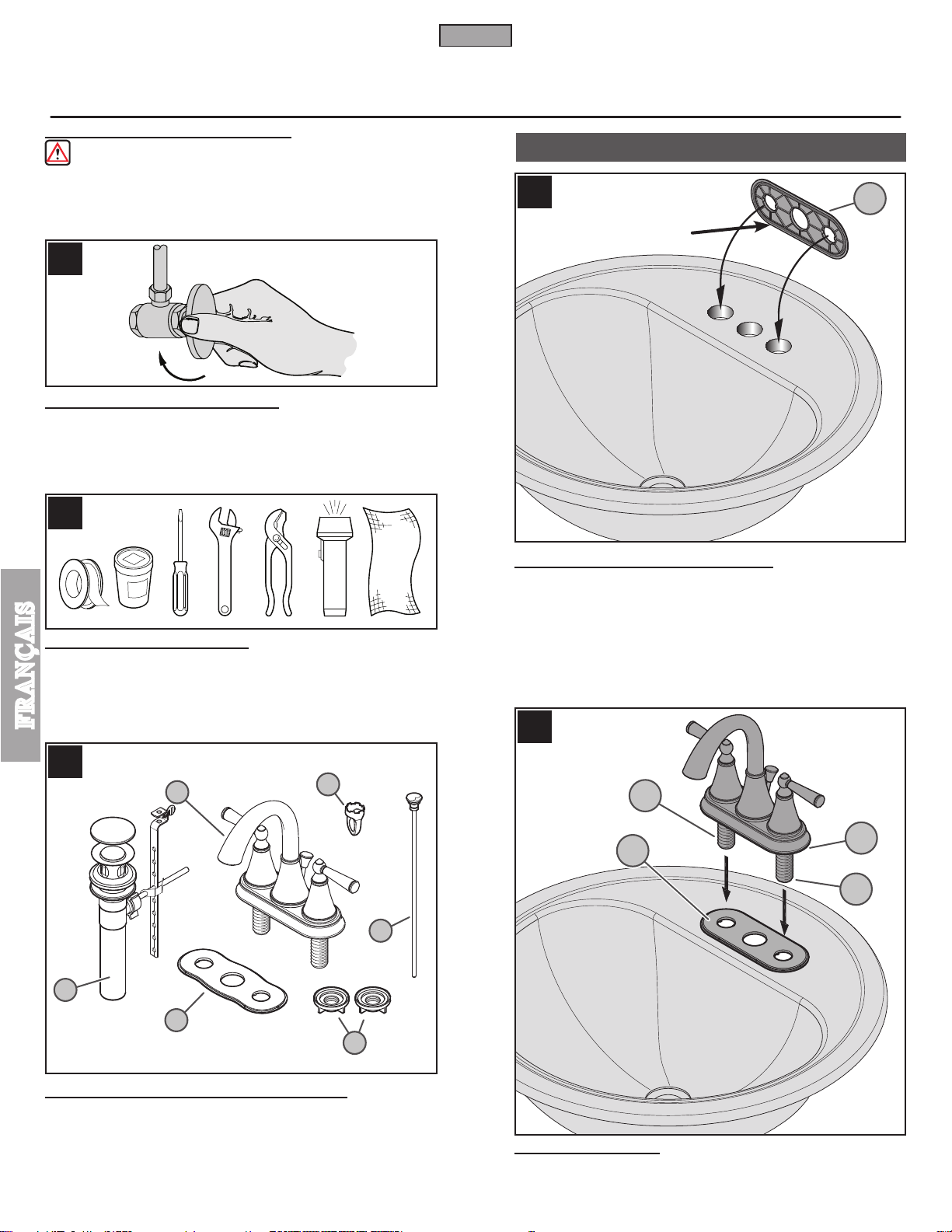

1 BEFORE PROCEEDING

FAUCET INSTALLATION

WARNING: Re ad a ll t he in st ruc ti ons co mple te ly b efo re pro ce edi ng . Pr ic e P st er

recommends calling a professional if you are uncertain about installing this product!
This product should be installed in accordance with all local and state plumbing and
building codes.

ENGLISH

5

BOTTOM GROOVE

5A

2

2 SHUT OFF WATER SUPPLY

Lo ca te w at er s upp ly inl et s an d s hut of f th e w ate r su pp ly v al ves . T hes e a re u su all y fo un d
under the sink or near the water meter. If you are replacing an existing faucet, remove
the old faucet from the sink and clean the sink surface thoroughly.

3

3 TOOLS RECOMMENDED

• PTFE Plumber's Tape • Plumber's putty • Slotted screwdriver

• Adjustable wrench • Pliers • Flashlight

• Cloth

Your installation may require new supply lines and / or shut-off valves or other additional
tools.

4

A

F

B

5 PUTTY PLATE ATTACHMENT

Following manufacturer’s recommendations on use, apply plumber’s putty into putty

groove in bottom of Putty Plate (5A). Install the Putty Plate over the three holes in
your sink.

6

6A

6B

6C

6A

E

D

C

4 CHECKING THE CONTENTS OF THE BOX

Upon opening the box, check to ensure that all of the following items are included.

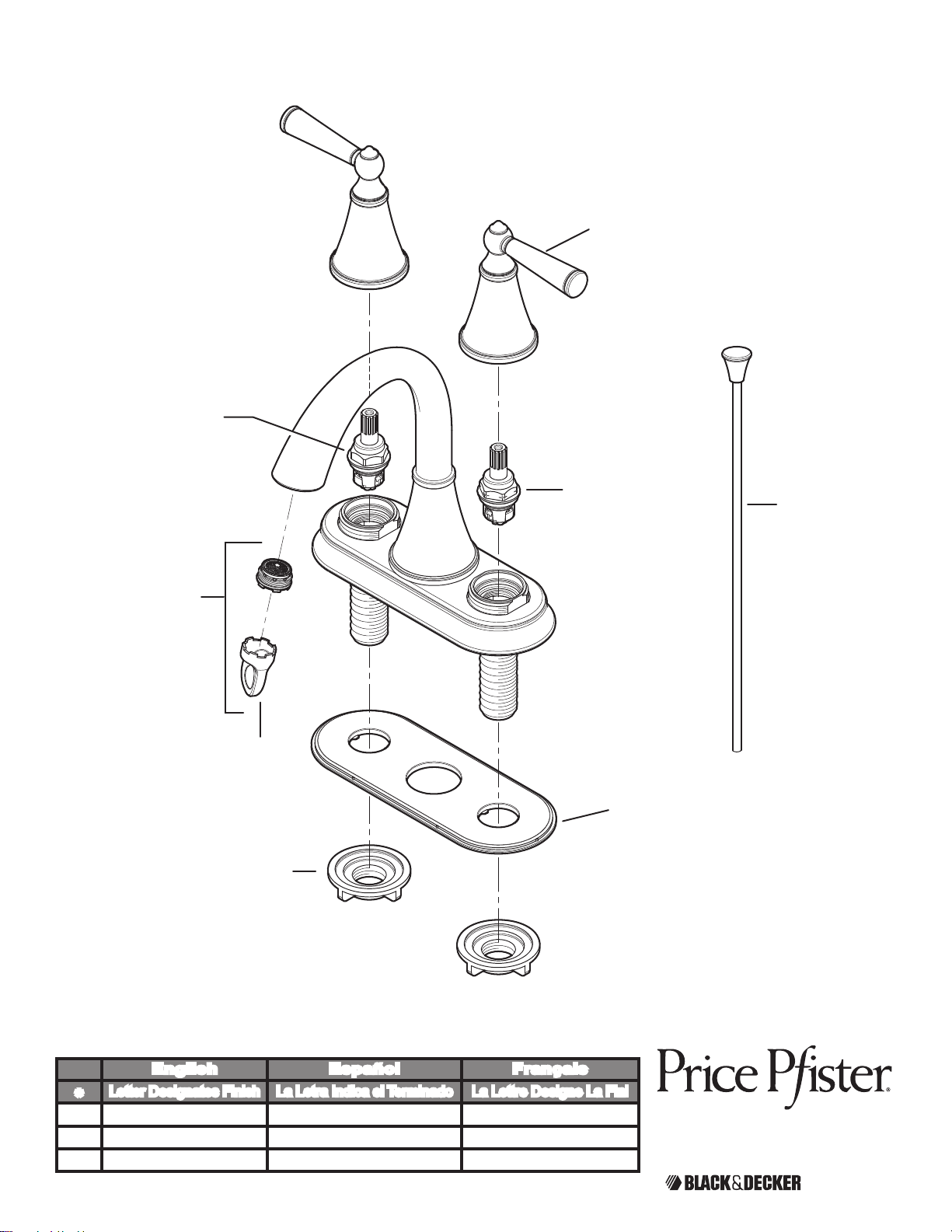

A Faucet D Putty Plate
B Lift Rod E Pop-Up Assembly
C Wingnuts (2x) F Aerator Tool

If any of these items are missing, please contact Price Pster Consumer Service at

1-800-Pfaucet (1-800-732-8238).

2

6 FAUCET INSTALLATION

Insert Faucet Shanks (6A) through the end holes of the sink. Press Deck Plate (6B)
onto Putty Plate (6C).

7

sample copy

7A

7B

7B

7 SECURING FAUCET

Al ig n Fa uc et ( 7A) to si nk s ur fac e. Fro m un de rn eat h s ink , se cu re F au cet usi ng Win gn uts

(7B). Hand tighten.

7A

8

ENGLISH

DRAIN BODY INSTALLATION

10

ENGLISH

10A

8B

8B

HOT

8A

8 WATER SUPPLY CONNECTIONS

Connect water Supply Lines (8A) to Faucet Inlets (8B). Hot water supply lines go into
left inlet. Cold water supply lines go into right inlet. (Supply lines are not included).
Please follow manufacturer’s instructions when installing suppy lines.

COLD

8A

9

10 POP-UP INSTALLATION

Install and adjust Pop-Up (10A) using separate instructions supplied with the Pop-Up
assembly.

11

11 UNIT START UP

Turn on hot and cold water supplies, and check for leaks above and below the sink.

FAUCET FUNCTIONS

12

HOT

COLD

9A

9B

9 POP-UP ROD CONNECTION

Insert Lift Rod (9A) into hole at the back of Spout (9B). Gently, slide Lift Rod (9A) down
the hole in Spout Hub (9B).

3

OPEN

12 VALVE FUNCTION

COLD valve: close-counterclockwise, open-clockwise; HOT valve: close-clockwise,

open-counterclockwise.

Note: Flush faucet before turning on valve (see step 13).

OPEN

13

sample copy

MAINTENANCE & CARE

ENGLISH

15

13A

13A

ENGLISH

13B

13C

13 FLUSHING & AERATOR CLEANING

After installation is complete, remove Aerator Cartridge (13A) by using Removal Tool
(13B). Turn Valves (13C) on and allow both hot and cold water to run for at least one

minute each. While water is running, check for leaks. Clean Aerator Cartridge (13A).
Once parts have been cleaned, reassemble by reversing steps.

15A

15 VALVE CARTRIDGE MAINTENANCE

Turn off water supplies and relieve pressure before working on your faucet.
Remove handles (Se e St ep 1 4), un scr ew Car tr id ge As sem bl y (15A) and in spe ct . Re pl ac e
parts as necessary. Reassemble parts by reversing steps.

14

14A

14B

14B

14A

CAUTION: Maintenance

DISASSEMBLY

1. Replacement parts may be available at the store where you purchased
your faucet.

2. When replacement parts are not available, please write or call Price

Pster Consumer Service.

3. Always turn off water and relieve pressure before working on your
faucet.

NOTE: Trim Care

Cleaning Instructions:

For all Handles and decorative nishes, use only a soft damp
cloth to clean and shine. Use of polish, detergents, abrasive
cleaners, organic solvents or acid may cause damage. Use of

other than a soft damp cloth will nullify our warranty!
Special Trim:

Trim products which contain Porcelain or other similar
substance are not acceptable for public areas or Commercial
use. Installation of Said Trim is at Users Risk!

1–800–PFAUCET (1–800–732–8238)

14 HANDLE INSTALLATION REMOVAL

Turn of f wat er be for e p roc ee di ng! Be sure Valves are in the “OFF” position. Remove

handles by holding the Lever (14A) in place and loosen the Hubs (14B) by rotating them
in a counterclockwise direction. To attach handles, rotate Hubs (14B) in a clockwise
direction.

4

For Toll-Free Pfaucet information call
1–800–PFAUCET (1–800–732–8238)
or visit www.pricepster.com

• Installation Support

• Care and Warranty Information

ESPAÑOL

sample copy

Gracias por haber comprado este producto Price Pster. Todos los productos Price Pster están diseñados cuidadosamente y son sometidos a
pruebas en la fábrica para ser utilizados sin problemas bajo condiciones normales. Este producto es fácil de instalar con herramientas básicas
y nuestras instrucciones ilustradas fáciles de seguir. Si tiene alguna pregunta sobre este producto, llame al 1-800 Pfaucet (1-800-732-8238)

.

1 ANTES DE PROCEDER

ADVERTENCIA: An tes de pro ce der , le a c omp leta me nte toda s la s i nst ru cc ion es .

Price Pster recomienda llamar a un profesional si no se está seguro acerca de cómo

instalar este producto.

Este producto debe instalarse de acuerdo a los códigos de plomería y de construcción

locales y estatales.

2

2 CIERRE EL SUMINISTRO DE AGUA

Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se
trata de un reemplazo de grifo, quite el grifo viejo y limpie completamente la supercie

del fregadero.

3

INSTALACIÓN DEL GRIFO

5

RANURA INFURIOR

5 CÓMO COLOCAR LA PLACA PARA MASILLA

En la ranura para masilla de la placa inferior (5A), coloque masilla para plomería
siguiendo las instrucciones del fabricante. Coloque la placa para masilla sobre los
tres agujeros de su fregadero.

5A

ESPAÑOL

3 HERRAMIENTAS RECOMENDADAS

• Cinta para plomería PTFE • Masilla para plomería • Destornillador recto

• Llave ajustable • Tenazas • Linterna de mano

• Paño
Para hacer la instalación podría ser necesario contar con nuevas tuberías de suministro,
válvulas de cierre o herramientas adicionales.

4

A

E

D

4 REVISIÓN DEL CONTENIDO DE LA CAJA

Luego de abrir la caja, verique que todos los artículos siguientes se encuentran

presentes.

A Grifo D Placa para masilla
B Varilla para elevación E Conjunto de salto
C Tuercas de mariposa (2x) F Tuerca para el aireador

Si falta alguno de estos elementos, sírvase ponerse en contacto con el departamento
de servicio al cliente de Price Pster al 1-800-Pfaucet (1-800-732-8238).

F

B

C

5

6

6A

6C

6 INSTALACIÓN DEL GRIFO

Introduzca las espigas (6A) del grifo en los agujeros extremos del fregadero. Presione
la placa para plataforma (6B) contra la placa para masilla (6C).

6B

6A

7

sample copy

7A

7A

7B

7B

7 CÓMO ASEGURAR EL GRIFO

Alinee el grifo (7A) con la supercie del fregadero. Desde abajo del fregadero, asegure
el grifo con las tuercas de mariposa (7B). Apriételas con la mano.

ESPAÑOL

INSTALACIÓN DEL CEURPO DE DRENAJE

10

8

ESPAÑOL

8B

CALIENTE

8A

8 CONEXIONES DE SUMINISTRO DE AGUA

Conecte las líneas del suministro de agua (8A) a las entradas del grifo (8B). Las líneas
de suministro de agua caliente se instalan en la entradada izqueierda. Las líneas de
suministro de agua fría se instalan en la entrada derecha. (Las líneas de suministro
no son incluidas.) Siga por favor las instrucciones del fabricante al instalar las líneas

de fuente.

8B

FRIA

8A

9

10A

10 INSTALACIÓN DEL MECANISMO DE VACIADO

Instale y ajuste el cuerpo de drenaje (10A) con las instrucciones que son incluidas en
el conjunto del cuerpo de drenaje.

11

11 CÓMO ACTIVAR LA UNIDAD

Abra el suministro de agua fría y caliente, luego verique que no hay fugas por abajo

y arriba del fregadero.

FUNCIONES DEL GRIFO

12

CALIENTE

FRIA

9A

9B

9 CÓMO CONECTAR LA VARILLA PARA ELEVACIÓN

Introduzca la varilla para elevación (9A) en el agujero detrás del conducto (9B).
Suavemente, coloque la varilla para elevación (9A) en el agujero en el núcleo del

conducto (9B).

6

ABIERTO

12 FUNCIONES DEL GRIFO

Válvula de agua FRÍA: se cierra en el sentido contrario al de las agujas del reloj, se abre
en el sentido de las agujas del reloj; Válvula de agua CALIENTE: se cierra en el sentido
de las agujas del reloj, se abre en el sentido contrario al de las agujas del reloj.

Nota: Debe purgar el grifo antes de abrir las válvulas (consulte al paso 13).

ABIERTO

MANTENIMIENTO Y CUIDADO

sample copy

ESPAÑOL

15

13

13A

13A

13B

13C

13 CÓMO ENJUAGAR Y LIMPIAR EL AEREADOR

Luego de efectuar la instalación, retire el cartucho del aireador (13A) utilicando la
herramienta de extracción (13B). Abra las válvulas (13C) y deje correr el agua fría y
caliente por lo menos un minuto cada una. Mientras el agua corre, verique que no

existan fugas. Limpie el cartucho del aireador (13A). Una vez que haya limpiado las

partes, reensámblelas siguiendo estos pasos en orden inverso.

15A

ESPAÑOL

15 REMPLAZO DEL CARTUCHO

Antes de efectuar cualquier trabajo en el grifo, cierre los suministros de agua y
elimine la presión. Quite las manijas (vea el Paso 14). Desenrosque el conjunto del

cartucho (15A) e inspecciónelo. Reemplace las piezas según sea necesario. Vuelva a
ensamblar las piezas efectuando los pasos al revés.

14

14 RETIRO DE LA MANIJA

¡Cierre el suministro de agua antes de continuar! Asegúrese de que las válvulas
se encuentren en la posición apagada. Quite las manijas sosteniendo las palancas
(14A) en su lugar y aoje los núcleos (14B) girándolos en el sentido contrario de las
agujas del reloj. Para asegurar las manijas, gire los núcleos (14B ) en el sentido de a
las agujas del reloj.

14A

14B

14A

14B

7

PRECAUCIÓN: Mantenimiento

CÓMO DESARMAR:

1. El almacén donde compró su grifo podría tener repuestos disponibles.

2. Cuando no hay repuestos disponibles, sírvase escribir o llamar al
departamento de servicio al consumidor de Price Pster.

3. Siempre antes de efectuar algún trabajo en su grifo, cierre el agua y
elimine la presión.

NOTA: Cuidado del Acabado

Instrucciones para limpieza:

Para limpiar y hacer brillar las manijas y el acabado decorativo use solamente un
paño suave y húmedo. El uso de pulidores, detergentes, limpiadores abrasivos,
solventes orgánicos o ácidos puede provocar daños. ¡El uso de algo más que

un paño suave y húmedo invalida nuestra garantía!
Acabados especiales:

Los productos con acabados que contienen porcelana u otras substancias

similares no son aceptables para áreas públicas ni para usos comerciales. ¡Su
instalación bajo tales circunstancias es bajo el riesgo del usuario!

1–800–PFAUCET (1–800–732–8238)

Para obtener información mediante llamadas
gratis, llame al
1-800-PFAUCET (1-800-732-8238) o visite
www.pricepster.com

• Apoyo a instaladores

• Información sobre cuidado y garantías

FRAN

sample copy

ÇAIS

Merci d’avoir acheté ce produit Price Pster. Tous les produits Price Pster sont fabriqués avec soin et contrôlés à l’usine pour offrir une
longue durée de service sans problème dans des conditions d’utilisation normales. Il est facile de poser ce produit à l’aide d’un outillage
de base et de nos illustrations très claires. Pour toute question concernant ce produit, appeler le 1-800-Pfaucet (1-800-732-8238).

1 AVANT DE PROCÉDER À LA POSE

AVERTISSEMENT : li re a tt ent ive me nt t ou tes les in str uc ti ons ava nt d e p roc éd er à

la po se. Pr ice P st er r ec omm an de d e f air e a ppe l à un p rof es si onn el en c as d’i nc er tit ud e
quant à l’installation de ce produit !
Ce produit doit être installé conformément à l’ensemble de la réglementation locale et
provinciale applicable à la plomberie et à la construction.

INSTALLATION DE ROBINET

5

RAINURE INFÉRIEURE

5A

2

2 COUPURE DE L’ARRIVÉE D’EAU

Repérer les arrivées d’eau et fermer leurs robinets. Ces robinets se trouvent
généralement sous le lavabo ou à côté du compteur d’eau. En cas de remplacement
d’un robinet existant, le déposer du lavabo et nettoyer soigneusement la surface de

ce dernier.

3

3 OUTILLAGE RECOMMANDÉ

• Ruban PTFE de plombier • Mastic de plombier • Tournevis plat

• Clé à molette • Pince • Lampe de poche

• Chiffon

L’installation peut exiger des tuyaux d’arrivée et/ou des vannes d’arrêt neufs ou d’autres

outils.

FRANÇAIS

4

A

F

B

5 FIXATION DE LA PLAQUE À MASTIC

Appliquer du mastic de plombier dans la rainure prévue à cet effet sur la plaque
inférieure (5A). Appliquer la plaque à mastic puis poser celle-ci au-dessus des trois

trous du lavabo.

6

6A

6B

6C

6A

E

D

C

4 VÉRIFICATION DU CONTENU DE LA BOÎTE

Lors de l’ouverture de la boîte, vérier qu’elle contient toutes les pièces suivantes:

A Robinet D Plaque à mastic
B Tige de levage E Bonde
C Écrous à oreilles (2x) F Outil de l’aérator

Si l’une quelconque de ces pièces manque, bien vouloir contacter le département du
service après-vente de Price Pster au 1-800-Pfaucet (1-800-732-8238).

8

6 POSE DU ROBINET

Et les tiges letées du robinet (6A) par les trous d’extrémité. Appuyer l’applique (6B)
sur la plaque à mastic (6C) .

7

sample copy

7A

7A

7B

7B

7 FIXATION DU ROBINET

Aligner le robinet (7A) par rapport à la surface de l’évier. Le xer depuis le dessous de
l’évier au moyen des écrous à oreilles (7B). Serrer ceux-ci avec les doigts.

FRAN

ÇAIS

INSTALLATION DU CORPS DE BONDE

10

8

8B

CHAUDE

8A

8 RACCORDEMENTS DES ARRIVÉES D’EAU

Reliez l’arrivée d’eau (8A) aux entrées du robinet (8B). Les canalisations d’alimentation
d’ eau ch avo le ent re nt á l’a dmi ss io n ga uc he. Le s ca na lis at ion s d ’al im ent at ion d’e au fro id e
entrent á l’admission droite.(Tuya ux d ’a rr ivé e d ’ea u ne so nt p as i nc lus es .) Veuillez suivre
les instructions du fabricant quand installant les robinets d’arrivée.

8B

FROIDE

8A

9

10A

10 INSTALLATION DE LA BONDE

Installez et adapte le corps de bonde (10A) avec les instructions qui sont inclus dans

l’ensemble du corps de bonde.

11

11 MISE EN SERVICE DU ROBINET

Ouvrir les robinets d’arrivée d’eau chaude et d’eau froide, puis vérier le dessus et le
dessous du lavabo pour voir s’il y a des fuites.

12

FROIDECHAUDE

FRANÇAIS

9A

9B

9 RACCORDEMENT DE LA TIGE DE BONDE

Introduire la tige de levage (9A) dans le trou percé à l’arrière du bec (9B). L’abaisser en
la faisant doucement glisser dans le trou du moyeu de bec (9B).

9

OUVERT

12 FONCTIONNEMENT DES ROBINETS

Robinet d’EAU FROIDE : fermeture-sens antihoraire, ouverture-sens horaire; Robinet
d’EAU CHAUDE : fermeture-sens horaire, ouverture-sens antihoraire.

Note : Il doit purger le robinet avant d’ouvrir les valves (consultaz au pas 13).

OUVERT

ENTRETIEN ET SOINS

sample copy

FRAN

ÇAIS

15

13

13A

13A

13B

13C

13 RINÇAGE ET NETTOYAGE DE L’AÉRATEUR

Une fois l’installation terminée, retirer la cartouche de l’aérateur (13A) á l’aide de l’
outil de retrant de l’aérateur (13B). Ouvrir les robinets (13C) laisser couler l’eau chaude
et l’eau froide pendant au moins une minute pour chaque robinet. Entretemps l’eau
court, vérie qu’il n’existe pas de l’eau fuites. Nettoyer la cartouche de l’aérateur (13A).
Une fois que les pièces sont nettoyées, procéder au remontage dans l’ordre inverse
du démontage.

15A

15 REMPLACEMENT DE LA CARTUCHE

Couper les arrivées d’eau et dépressuriser avant de travailler sur le robinet. Dépos
er les manettes (voir L’étape 14), Dévisser la cartouche (15A) et l’examiner. Remplacer
les pièces qui doivent l’être. Remonter les pièces dans l’ordre inverse du démontage.

14

14A

14B

FRANÇAIS

14A

14B

14 DÉPOSE DE LA MANETTE

Couper l’eau avant de commencer ! S’assurer que les robinets sont en position de
FERMETURE. Enlevez les manettes (14A) en les maintenant en place et desserrez-vous

leur moyeu (14B) en le tournant dans le sens antihoraire. Pour déposer les manettes,
tourner leur moyeu (14B) dans le sens horaire.

10

ATTENTION : entretien

DÉMONTAGE

1. Il se peut que les pièces de rechange soient disponibles dans le magasin

dans lequel le mélangeur a été acheté.

2. Lorsque des pièces de rechange ne sont pas disponibles, bien vouloir

contacter le département du service après-vente de Price Pster par
courrier ou par téléphone.

3. Toujours couper les arrivées d’eau et dépressuriser avant de travailler

sur le mélangeur.

REMARQUE : entretien des garnitures

Instructions de nettoyage :

N’utiliser qu’un chiffon humide pour nettoyer et polir toutes les manettes
et ornementations décoratives. L’utilisation de pâte à polir, de détergents,
de produits nettoyants abrasifs, de solvants organiques ou d’acide peut
endommager ces pièces. L’utilisation d’autre chose qu’un chiffon humide

annulera la garantie !
Garnitures spéciales : les garnitures contenant de la porcelaine ou une autre

substance similaire ne sont pas acceptables dans les lieux publics ou les

établissements commerciaux. La pose de telles garnitures se fait aux risques
de l’utilisateur.

1–800–PFAUCET (1–800–732–8238)

Pour les rensei gneme nt concernant le
service san frais de Pfaucet, appelez 1–800–
PFAUCET (1–800–732–8238) appel ou visite
www.pricepster.com

• Aide pour le montage

•

Rensignements sur l’entretien et la garantie

FRAN

sample copy

ÇAIS

FRANÇAIS

11

910-024

sample copy

HOT

CALIENTE

CHAUD

• 48-GL •

940-705*

941-666

941-668

962-020

910-025

COLD

FRIA

FROID

941-667*

974-081C

Gray

Gris
Gris

974-081B

Black

Negra

Noire

English Español Français

Letter Designates Finish La Letra Indica el Terminado La Lettre Designe La Fini

*

A Polished Chrome Cromo Pulido Chrome Poli
J PVD Brushed Nickel PVD Niquel Cepillado PVD Nickel Brosse
Y Tuscan Bronze Bronce Toscano Bronze Le Toscan

19701 DaVinci

Lake Forest, CA 92610

Phone: 1-800-Pfaucet

www.pricepster.com

A COMPANY
