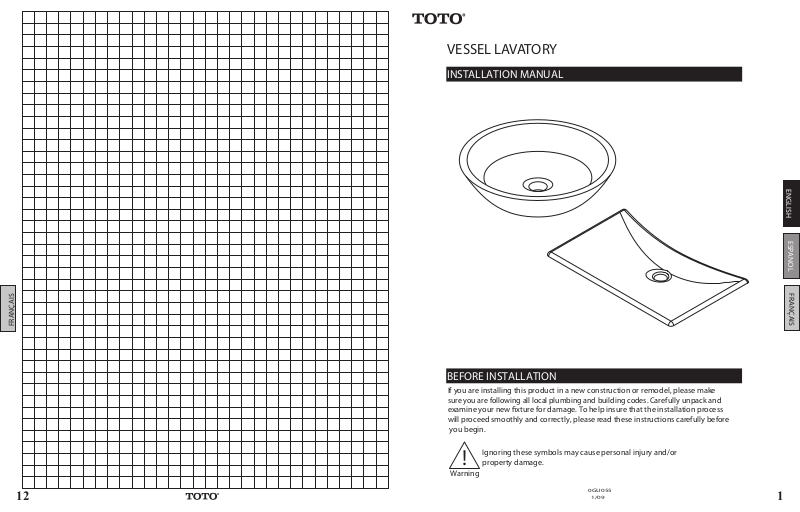

VESSEL LAVATORY

INSTALLATION MANUAL

HSILGNE

ESPANOL

SIAÇNARF

SIAÇNARF

BEFORE INSTALLATION

If you are installing this product in a new construction or remodel, please make
sure you are following all local plumbing and building codes. C
examine your new xture for damage. To help insure that the installation process
will proceed smoothly and correctly, please read these instructions carefully before
you begin.

arefully unpack and

12

!

Warning

Ignoring these symbols may cause personal injury and/or
property damage.

0GU055

1/09

1

HSILGNE

PREPARATION

■

Cut out the provided template along the inside of the cutting line.

1

■

Place the template over the countertop and secure with adhesive tape.
(Note: Minimum recommended counter thickness is 1 inch.)

■

Mark the desired faucet location, making sure the chosen faucet
has adequate clearance and reach

Template

Example

INSTALLATION

■

Cut out the opening on the counter top by following the cut line on the template.

2

Cut out (4) holes for the threaded rods.

■

Remove the template from the countertop.

■ Temporarily set the lavatory on the counter top to check for fit.

■

Remove the lavatory and install the faucet and drain fittings (not included) per
manufacturer’s instructions.

■

Insert threaded rods into the mounting holes at the bottom of the lavatory.

■

Apply a continuous bead of sealant (not included) on the bottom of the lavatory.

■

Place the lavatory onto the countertop while carefully aligning the threaded rods
with the holes in the countertop.

Example

Template

Counter top

LAVATORY INSTALLATION (cont.)

3

Warning

■

Tighten all wing nuts until the lavatory is rmly held in position.

DO NOT OVERTIGHTEN.

cause personal injury and/or property damage.

!!

■

Wipe away any excess sealant (caulk).

Overtightening may damage the products and

■

Place the washers onto the threaded rods and install the wing nuts.

Example

4

FAUCET & DRAIN CONNECTIONS (NOT SUPPLIED)

FINAL CAULKING

■

4

Run a continuous bead of caulk around the sides of the lavatory.

(THE CAULK IS NOT PROVIDED).

■

Wipe away any excess sealant (caulk) and ll voids as necessary. Allow sealant to

set for approximately 30 minutes.

Lavatory

Counter top

SEALANT

Threaded rod

Washer

Wing nut

GARANTIE

1. TOTO® garantit sa lavabo produit contre tout défaut de matériau et de fabrication pendant l'utilisation normale, lorsqu`elle est
correctement installée et maintenue pour une période de un (1) an à dater de l`achat. La présente garantie limitée ne peut être
prolongée que pour le seul ACHETEUR D`ORIGINE de l`appareil et n`est pas transférable à un tiers, y compris mais pas limité à tout
acheteur ou propriétaire subséquent du produit. Cette garantie n'est applicable qu'aux produits achetés et installés en Amérique du
Nord, Centrale, Latine, et du Sud.

2. Les obligations de TOTO® selon les termes de cette garantie sont limitées à la réparation, remplacement ou autre ajustement en
conséquent, au choix de TOTO®, des produits ou des pièces défectueuses en service normal, pourvu qu'un tel produit ait été installé,
utilisé et entretenu conformément aux instructions. TOTO® se réserve le droit d`eectuer ce genre de vérications en cas de nécessité
an de déterminer la cause du défaut. TOTO® ne facturera pas les interventions ou les pièces relatives à la réparation et au
remplacement sous garantie. TOTO® n`est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l`appareil.

3. La garantie ne s`applique pas dans les cas suivants:
a. Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation, tonnerre, orage etc.
b. Dommage ou perte causés par tout accident, utilisation non adaptée, un abus, une négligence ou un mauvais traitement,
nettoyage ou entretien de l`appareil.
c. Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau d`alimentation en eau.
d. Dommage ou perte suite à une mauvaise installation ou à l`installation de l`appareil dans un environnement rude et/ou
dangereux ou une mauvaise désinstallation, réparation ou m.
e. Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité de TOTO®, ou actes
stipulés non supportables par le produit.
f. Dommage ou perte résultant d`une usure normale et habituelle, telle que la diminution du lustre, grattage ou décoloration
avec le temps, habitude de nettoyage, l`eau, ou des conditions atmosphériques.

4. Pour que la garantie limitée soit valable, la preuve d’achat est exigée. TOTO® vous encourage à enregistrer votre produit après l’achat
pour créer un record du propriété, cela peut être fait au site http://www.totousa.com. L’enregistrement du produit est complètement
volontaire et à défaut de l’enregistrement ne va pas limiter votre droit au garantie limitée.

5. CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES. IL EST POSSIBLE QUE L'ACHETEUR AIT D'AUTRES DROITS QUI VARIENT DUN ÉTAT
A UN AUTRE OU D'UNE PROVINCE À L'AUTRE.

6. Pour obtenir une réparation selon les termes de cette garantie, l'acheteur doit livrer à un centre de réparation de TOTO® port payé
avec preuve d'achat (reçu de caisse original), et une lettre expliquant le problème, ou contacter un distributeur de TOTO® ou un
entrepreneur de réparation du produit ou écrire directement à TOTO® U.S.A., INC., Southern Road, Morrow, Géorgie 30260, [phone]
ou appelé [phone], si en dehors de L’Etat Unis.
Si, à cause de la taille du produit ou de la nature du défaut, il n'est pas possible de renvoyer le produit à TOTO®, la réception par TOTO®
d'un avis écrit du défaut avec preuve d'achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO® peut choisir de réparer
le produit chez l'acheteur ou de payer le transport du produit à un centre de réparation.
CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO®. LA RÉPARATION, LE REMPLACEMENT OU TOUT AUTRE
AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L'ACHETEUR INITIAL. TOTO®
N'EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPÉCIAL OU SECONDAIRE
OU DES DÉPENSES ENCOURUES PAR L'ACHETEUR INITIAL NI DE LA MAIN-D'OEUVRE OU AUTRES FRAIS ASSOCIÉS À
L'INSTALLATION OU LA MANIPULATION, OU LES FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS
SPÉCIFIQUEMENT MENTIONNÉS. EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO® NE PEUT DÉPASSER LE PRIX D'ACHAT DU
PRODUIT. SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE
VENDABILITÉ OU D'APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSÉMENT REJETÉ. CERTAINES PAYS NE
PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D'UNE GARANTIE SOUS-ENTENDUE, OU L'EXCLUSION OU LA
LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITATION ET
EXCLUSION NE S'APPLIQUE PAS À VOTRE CAS.

SIAÇNARF

2

Sealant

Example

Threaded rod

FAUCET & DRAIN CONNECTIONS (NOT SUPPLIED)FAUCET & DRAIN CONNECTIONS (NOT SUPPLIED)

■

5

Connect the water supply to the faucet according to faucet instructions.

■

Connect and tighten the trap to the drain.

■

Turn ON the water supplies to the faucet.

■ Purge air from the HOT & Cold water by running the water for a few seconds.

■ Fill the lavatory with water.

■ Check for leaks at the water supply and drain connections.

ATTENTION ! TOTO® décline toute responsabilité quant aux panes ou aux dommages causés sur ce produit de plomberie ou
composant du produit par la chloramine contenue dans le traitement de l’alimentation en eau publique ou dans les produits
d’entretien pour réservoirs des toilettes contenant du chlore (hypochlorite de calcium). Remarque : l’utilisation d’une forte
concentration de chlore ou de produits à base de chlore risque d’endommager sérieusement la tuyauterie. Ces dommages
peuvent provoquer des fuites et des dégâts des eaux. Pour plus d’informations, contactez-nous au [phone]
ou appelé [phone], si en dehors de L’Etat Unis.
