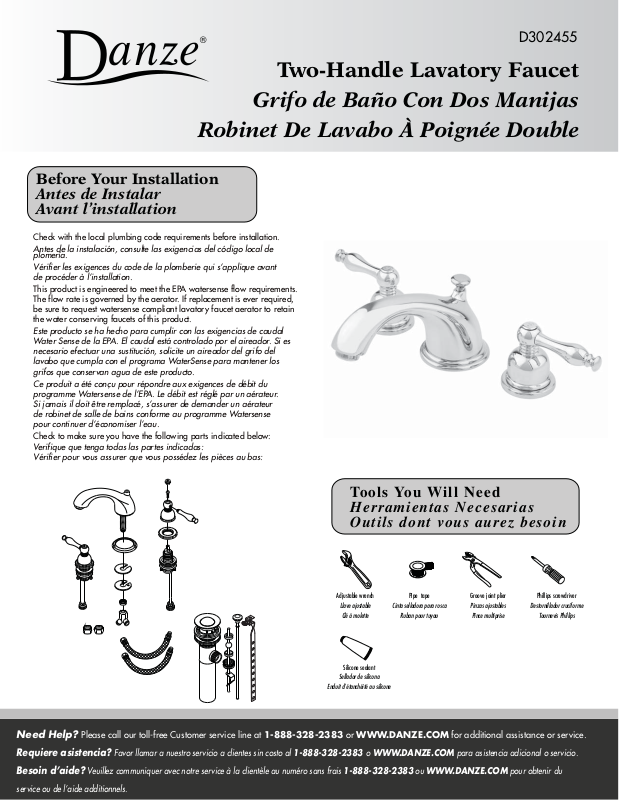

Two-Handle Lavatory Faucet

Grifo de Baño Con Dos Manijas

Robinet De Lavabo À Poignée Double

Before Your Installation

Antes de Instalar Avant l’installation

Check with the local plumbing code requirements before installation.

Antes de la instalación, consulte las exigencias del código local de plomería.

Vérifier les exigences du code de la plomberie qui s’applique avant de procéder à l’installation.

This product is engineered to meet the EPA watersense flow requirements. The flow rate is governed by the aerator. If replacement is ever required, be sure to request watersense compliant lavatory faucet aerator to retain the water conserving faucets of this product.

Este producto se ha hecho para cumplir con las exigencias de caudal Water Sense de la EPA. El caudal está controlado por el aireador. Si es necesario efectuar una sustitución, solicite un aireador del grifo del lavabo que cumpla con el programa WaterSense para mantener los grifos que conservan agua de este producto.

Ce produit a été conçu pour répondre aux exigences de débit du programme Watersense de l’EPA. Le débit est réglé par un aérateur. Si jamais il doit être remplacé, s’assurer de demander un aérateur de robinet de salle de bains conforme au programme Watersense pour continuer d’économiser l’eau.

Check to make sure you have the following parts indicated below:

Verifique que tenga todas las partes indicadas: Vérifier pour vous assurer que vous possédez les pièces au bas:

D302455

Tools You Will Need

Herramientas Necesarias Outils dont vous aurez besoin

Adjustable wrench

Llave ajustable

Clé à molette

Silicone sealant

Sellador de silicona

Enduit d'étanchéité au silicone

Pipe tape

Cinta selladora para rosca

Ruban pour tuyau

Groove joint plier

Pinzas ajustables

Pince multiprise

Phillips screwdriver

Destornillador cruciforme

Tournevis Phillips

Besoin d’aide? Veuillez communiquer avec notre service à la clientèle au numéro sans frais 1-888-328-2383 ou WWW.DANZE.COM pour obtenir du

service ou de l’aide additionnels.

Faucet Installation Procedures/Instalación del Grifo/Procédures d’installation du robinet

Danze always recommends that plumbing products be installed by a licensed professional.

Danze aconseja siempre que sea un profesional autorizado quien instale los productos de plomería. Danze recommande que les articles de plomberie soient toujours installés par un professionnel qualifié.

Shut off main water supply before installation.

Cierre el suministro de agua antes de instalar. Couper l’alimentation d’eau principale avant l’installation.

Apply silicone sealant around bottom of spout

trim ring. Insert spout into 1 1/2” diameter mounting hole in deck from above.

Ponga sellante de silicona alrededor de la base del anillo ornamental del grifo. Introduzca por arriba el vertedor en el orificio de montaje de 1-1/2’’ de diámetro situado en el soporte.

Appliquez l’enduit d’étanchéité à la silicone autour du bas de la garniture circulaire de bec. Insérer le bec, par le dessus, dans le trou de montage d’un diamètre de 1-1/2 po du tablier.

From underneath the sink, install the rubber washer, metal washer, lock nut and adapter.

Instale la arandela de goma, la arandela de metal, la contratuerca y la adaptador.

Installer la rondelle en caoutchouc, la rondelle de métal, l’écrou de blocage et la adaptateur.

Remove mounting hardware from handle body. Attach water supply to valve body.

Remueva los accesorios de montaje

de la manivela. Conecte el suministro de agua al cuerpo de la válvula

Enlever le petit maté riel de fixation du corps de la manette. Fixer I'alimentation d'eau au corps du robinet.

4. 5.

Place the handle body through left hole. Re-assemble the mounting hardware onto valve shank; use phillips screwdriver for final tightening after handle is aligned.

Coloque el cuerpo de la manija a través del orifico de la izquierda. Vuelva a ensamblar las piezas de montaje en el vástago de la válvula. Después de alinear la manija, ajuste con un destornillador cruciforme.

Mettre le corps de la manette dans l’orifice gauche. Rassembler le petit matériel de fixation sur la tige du robinet ; utiliser un tournevis Phillips pour serrer à la toute fin, lorsque la manette est bien centrée.

Connect hoses from valves to adapter on spout and tighten.

Conecte las mangueras que van desde las válvulas al adaptador en el grifo, y ajústelas.

Raccorder les boyaux de robinet à l’adaptateur en sur le bec et serrer.

Maintenance Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically

with a soft cloth.Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.

Faucet Installation Procedures/Instalación del Grifo/Procédures d’installation du robinet

(16)

(10)

6. Apply pipe tape on the

thread of inlet port.

Apliqué cinta de teflón

en la rosca de la parte de entrada.

Applique du ruban pour tuyau sur les files.

Attach water supply hoses or tubes to the faucet. To

avoid breaking the copper tube from the faucet, use two wrenches (as shown) to keep from twisting the supply tube from the faucet when you tighten the nut (10).

Instale en el grifo las mangueras o tubos de suministro de agua. Para evitar dañar el tubo de cobre del grifo, use dos llaves para mantener el tubo derecho al ajustar la tuerca (10) [ver ilustración].

Raccorder les boyaux ou les tuyaux d’alimentation d’eau au robinet. Pour éviter de briser les tuyaux de cuivre provenant du robinet, utiliser deux clés (comme il est montré) afin d’empêcher les tuyaux d’alimentation provenant du robinet de tourner lorsqu’on serre l’écrou (10).

After installing faucet, remove aerator (16) and open the hot and cold water supplies. Check for leaks. Turn on faucet handles for one minute to flush debris from faucet. Close the handles and re-assemble the aerator.

Una vez instalado el grifo, retire el aireador (16) y abra el abastecimiento de agua caliente y fría. Verifique si hay fugas. Abra las manijas del grifo durante un minuto para que salga la suciedad. Cierre las manijas y vuelva a instalar el aireador.

Lorsque le robinet est installé, enlever le brise-jet (16) et ouvrir l’alimentation d’eau chaude et d’eau froide. Vérifier qu’il n’y a pas de fuites. Ouvrir les manettes du robinet et laisser couler l’eau durant une minute pour évacuer tout débris pouvant se trouver dans le robinet. Fermer les manettes et remettre le brise-jet en place.

Mantenimiento

Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo

periódicamente con un paño suave. Evite limpiadores abrasivos, estropajo de acero y químicos cáusticos porque deslustrarán el acabado y anularán la garantía.

Entretien

Votre nouveau robinet est conçu pour fonctionner sans problème, des années durant. Le nettoyez périodiquement avec un chiffon doux pour qu’il conserve la même apparence qu’à l’état neuf. Éviter les nettoyants abrasifs, la laine d’acier et les produits chimiques forts puisqu’ils endommageront le fini et rendront votre garantie nulle.

Pop-Up Drain Installation/

Stopper assembly

Ensamblaje de parador Assemblage de bouchon

Flange

Brida Bride

Friction ring

Arandela de cierre

Anneau de friction

Lock nut

Contratuerca

Écrou de blocage

Instalación del Desagüe Levadizo

Pop-up body

Desagüe levadizo y tubo de desagüe Vidange mécanique et tuyau de queue

Ball nut

Tuerca asiento glóbulo Écrou de pivot

Lift rod

Varilla levadiza Tige de levage

Thumb screw

Tornillo Vis à oreilles

Lift rod strap

Prolongación de varilla levadiza Sangle de tige de levage

Spring clip

Pinza sujetadora Pince

Ball rod

Varilla glóbulo Levier à rotule

/Installation de la vidange mécanique

Remove old drain assembly. Clean all sink surfaces to remove old putty and dirt before installing new drain.

Remueva el ensamblaje del desagüe en uso. Antes de colocar el nuevo desagüe limpie el fregadero para remover la suciedad y residuos de material.

Enlever le vieux drain. Nettoyer toutes les surfaces de l’évier pour enlever le vieux mastic et la saleté avant d’installer un nouveau drain.

2. Place a ring of silicone sealant around drain

opening of sink.

Aplique silicona alrededor de la boca de

drenaje en el lavamanos.

Mettre de l'enduit d'étanchéité au silicone autour de l'ouverture du drain du lavabo.

5. Insert stopper assembly (8) into drain. Insert

ball rod (5) into rod port and into hole at bottom of stopper assembly.

Introduzca el obturador en el ensamblaje de

parador (8). Introduzca la varilla glóbulo (5) en la abertura lateral del tubo del ensamblaje de parador y en el hoyo al fondo del obturador.

Insérer le assemblage de bouchon (8) dans le drain. Insérer le levier à rotule (5) dans l’orifice de levier et dans le trou au bas du assemblage

de bouchon.

3. Insert threaded end of drain body up through

drain hole and attach flange (9) to body.

Introduzca el extremo roscado del tubo del

desagüe por el orificio en el lavabo y fije la brida(9) al tubo.

Insérer l’extrémité filetée du corps du drain dans l’orifice de drain et fixer la bride (9) au corps.

6. Place one end of spring clip (4) on end of ball

rod (5). Pass the tip of the rod through the hole in the lift rod strap (3) and then through the hole on the other end of the spring clip (4).

Coloque un extremo de la pinza sujetadora (4) en el extremo de la varilla glóbulo (5). Pase la varilla por un hoyo en la prolongación de la varilla levadiza (3) y entonces por el otro hoyo en la pinza sujetadora (4).

Mettre une extrémité de la pince (4) au bout du levier à rotule (5). Insérer la sangle de tige de levage (3) dans l’orifice de la pince (4).

4. Thread lock nut (11) from underside of

sink until rubber washer sits securely inside opening of sink.Tighten lock nut.

Enrosque la contratuerca (11) por debajo del lavabo hasta que el empaque de caucho se asegure dentro del orificio del lavabo. Apriete la contratuerca.

Visser l’écrou de blocage (11) en dessous du lavabo jusqu’à ce que la rondelle de caoutchouc soit solidement placée à l’intérieur de l’ouverture du lavabo. Serrer l’écrou de blocage.

7. Insert bottom of lift rod (1) into hole at

top of lift rod strap (3). Tighten with thumb screw (2).

Inserte el extremo inferior de la varilla

levadiza (1) en el orificio en el extremo superior de la prolongación de la varilla levadiza (3). Apriete con el tornillo (2).

Insérer la partie inférieure de la tige de levage (1) dans l’orifice sur le dessus de la sangle de tige de levage (3). Serrer à l’aide de la vis à oreilles (2).

Maintenance Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically

with a soft cloth.Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.

Trouble-Shooting/Guía de Solucionar Problemas/Dépannage

If you've followed the instructions carefully and your faucet still does not work properly, take these corrective steps.

Si usted ha seguido las instrucciones cuidadosamente y su grifo todavía no funciona correctamente, sigue estos pasos correctivos.

Si vous avez suivi attentivement les instructions et que votre robinet ne fonctionne toujours pas correctement, apporter les correctifs suivants :

Problem/Problema/Problème

Leaks underneath handle.

Goteo debajo de la manija.

Fuites sous la manette.

Aerator (16) leaks or has an inconsistent water flow pattern.

El aireador (16) gotea o el chorro de agua está irregular.

Le brise-jet (16) fuit ou la diffusion des jets qui s’en écoulent n’est pas uniforme.

Retainer nut (5) has come loose.

Tuerca de ajuste (5) se ha aflojado.

L’écrou de fixation (5) s’est desserré.

Aerator (16) is dirty or misfitted.

El aireador (16) está sucio o mal puesto.

Le brise-jet (16) est mal ajusté ou sale.

Cause/Causa/Cause

Action/Solución/Correctif

Tighten the retainer nut (5).

Apriete la tuerca de ajuste (5).

Serrer l’écrou de fixation (5).

Unscrew the aerator (16) to check rubber packing or replace the aerator.

Destornille el aireador (16) para chequear el empaque de caucho o reemplace el aireador.

Dévisser le brise-jet (16) pour vérifier le joint en caoutchouc ou remplacer le brise-jet.

Need Help? Please call our toll-free Customer service line at 1-888-328-2383 or WWW.DANZE.COM for additional assistance or service. Requiere asistencia? Favor llamar a nuestro servicio a clientes sin costo al 1-888-328-2383 o WWW.DANZE.COM para asistencia adicional o servicio. Besoin d’aide? Veuillez communiquer avec notre service à la clientèle au numéro sans frais 1-888-328-2383 ou WWW.DANZE.COM pour obtenir du

service ou de l’aide additionnels.

16.

18.

17.

19.

28.

20.

21.

26.

27.

29.

12.

14.

15.

22.

23.

24.

D302455 (V4)

25.

13.

11.

1-a. 1-b.

3-a. 3-b.

7-a. 7-b.

10.

1-a☉. Index Button-Cold/Indicador de temperatura-fría/ Repère de température-froid

☉

1-b

. Index Button-Hot/Indicador de temperatura-caliente/

Repère de température-chaud

☉

. Screw (3/16" - 24 * 1-1/16" L)/

Tornillo (3/16 pulg. - 24 * 1-1/16 pulg. L)/

Vis (3/16 po - 24 * 1-1/16 po L)

☉

3-a

. Metal Handle Assembly -Cold/

Ensamblaje de manija metálicas-frío/

Assemblage de manette en métal-froid

☉

3-b

. Metal Handle Assembly -Hot/

Ensamblaje de manija metálicas-caliente/

Assemblage de manette en métal-chaud

☉

. Spout Assembly/Tapa de manijas en metálicas/

Insertion pour manettes en métal

☉

. Retainer Nut/Tuerca de retención/Écrou de serrage

☉

. Handle Trim Ring/Capuchón ornamental de la manija/

Garniture circulaire de manette

7-a. Ceramic Disc Cartridge-Cold/ Cartucho de disco cerámico-frío/

Cartouche à disque en céramique-froid

7-b. Ceramic Disc Cartridge-Hot/ Cartucho de disco cerámico-caliente/

Cartouche à disque en céramique-chaud

8. Handle Valve Body/Válvula de la manija/ Corps de robinet (manette)

9. Mounting Hardware Assembly/ Ensamblaje de ferreterria de montaje/

Assemblage du matériel de fixation

10. Coupling Nut/ Tuerca de union/Écrou de raccord

☉

. Spout Trim Ring/Anillo ornamental del grifo/

Garniture circulaire de bec

12. O-Ring (Ø2-3/8" ID * Ø2-9/16" OD)/ Empaque circular (Ø2-3/8 pulg. ID * Ø2-9/16 pulg. OD)/

Joint torique (Ø2-3/8 po ID * Ø2-9/16 po OD)

13. Mounting Hardware Assembly/ Ensamblaje de ferreterria de montaje/

Assemblage du matériel de fixation

14. "Y" Adaptor/Adaptador "Y"/Adaptateur en "Y"

15. Supply Hose/Tubo de suministro de agua/

Tuyau d'alimentation d'eau

☉

. Aerator/Aireador/Brise-jet

☉

. Stopper Assembly/Ensamblaje de parador/

Assemblage de bouchon

18. Washer And Nut/Arandela y tuerca/Rondelle et l'écrou

19. Pop-up Body/Desagüe levadizo y tubo de desagüe/

Vidange mécanique et tuyau de queue

20. O-Ring (Ø3/16" ID * Ø1/4" OD)/ Empaque circular (Ø3/16 pulg. ID * Ø1/4 pulg. OD)/

Joint torique (Ø3/16 po ID * Ø1/4 po OD)

☉

. Lift Rod/Varilla de elevación/Tige de levage

22. Lift Rod Strap/ Varilla levadiza/Sangle de tige de levage

23. Washer (Outer)/Arandela (Externo)/Rondelle (Externe)

24. Ball Nut/Tuerca asiento glóbulo/Écrou de pivot

25. Spring Clip/Pinza sujetadora/Pince

26. Ball Rod (8-1/2" L)/Varilla glóbulo (8-1/2 pulg. L)/

Levier à rotule (8-1/2 po L)

27. Washer (Inner)/Arandela (Interno)/Rondelle (Intérieur)

28. Pipe Tape/Cinta selladora para rosca/Ruban pour tuyau

29. O-Ring (Ø3/8" ID * Ø1/2" OD)/

Empaque circular (Ø3/8 pulg. ID * Ø1/2 pulg. OD)/ Joint torique (Ø3/8 po ID * Ø1/2 po OD)

A603801C

A603801H

A008037

A602028C

A602028H

A606210N

A016002 A603643

A507102N

A507101N

A066010N

A603171

A009016 A607116

A048061

A603233

A057400N A105093N

A500972N-51

A663121

A663122 A605222

A004058

A025005 A603509 A200009 A009063 A120110 A026005

A200109 A203000

A004026N
