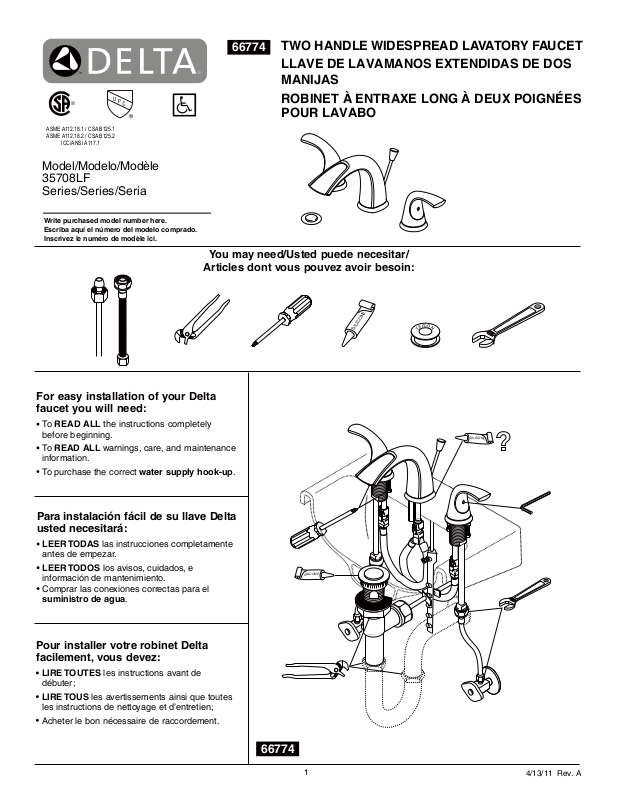

66774
TWO HANDLE WIDESPREAD LAVATORY FAUCET
LLAVE DE LAVAMANOS EXTENDIDAS DE DOS
MANIJAS
®
ASME A112.18.1 / CSA B125.1
ASME A112.18.2 / CSA B125.2
ICC/ANSI A117.1
Model/Modelo/Modèle
35708LF
Series/Series/Seria
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
ROBINET À ENTRAXE LONG À DEUX POIGNÉES
POUR LAVABO
You may need/Usted puede necesitar/
Articles dont vous pouvez avoir besoin:
E
N
O
LIC
I
S
O
L
F
N
E
T
For easy installation of your Delta
faucet you will need:
To READ ALL the instructions completely
before beginning.
To READ ALL warnings, care, and maintenance
information.
To purchase the correct water supply hook-up.
Para instalación fácil de su llave Delta
usted necesitará:
LEER TODAS las instrucciones completamente
antes de empezar.
LEER TODOS los avisos, cuidados, e
información de mantenimiento.
Comprar las conexiones correctas para el
suministro de agua.
Pour installer votre robinet Delta
facilement, vous devez:
LIRE TOUTES les instructions avant de
débuter;
LIRE TOUS les avertissements ainsi que toutes
les instructions de nettoyage et d’entretien;
Acheter le bon nécessaire de raccordement.
S
ILICONE
E
ON
C
LI
SI
66774
1
4/13/11 Rev. A
A.
C.
1
1
1
B.
6
3
4
3
5
7
H
1
2
2
2
3
4
3
D
1
1
1
3
2
3
3
Shut Off Water Supplies - Remove old faucet. Slide hot and cold end
A.
valves (1) with gaskets (2) through sink mounting holes. Note: If sink is
uneven, use silicone under the gaskets. Make sure long tubes (3) are
installed away from spout. Secure end valves with washers (4) & threaded
brackets (5). Hand tighten brackets (5) onto shank (6). Lock brackets into
position by tightening screws (7).
Install handles (1) on end valves.Be sure glide ring (2) is properly
B.
seated in bottom of handles before installing.
with "H" mark (3) to be installed onto the left and the handle
with "C" mark onto the right.
Cierre los Suministros de Agua - Quite la llave de agua vieja. Deslice las
A.
válvulas extremas, caliente y fría (1) con las juntas (2) a través de los
agujeros para la instalación en el lavamanos. Nota: Si el lavamanos está
desnivelado, use silicón por debajo de las juntas. Asegúrese ue los tubos
largos (3) están instalados en sentido contrario del desviador. Fije las válvulas
extremas con las arandelas (4) y los soportes enroscados (5). Apriete a mano
los soportes (5) en la espiga (6). Entrabe los soportes en su posición apretando
los tornillos (7).
Instale las manijas (1) sobre las válvulas extremas. Asegúrese que el
B.
aro deslizable (2) está bien sentado en la parte inferior de las manijas
antes de instalar. Asegúrese que la manija con la marca "H" (3) se va
a instalar en la izquierda y la manija con la marca "C" en la derecha.
Interrompez l’arrivée d’eau – Enlevez le vieux robinet. Faites glisser les
A.
soupapes d’eau chaude et d’eau froide (1) avec les joints (2) dans les trous
de montage de l’évier. Note : si l’évier est inégal, appliquez du composé
d’étanchéité à la silicone sous les joints. Prenez soin d’écarter les tubes
longs (3) du bec en les installant. Fixez les soupapes avec les rondelles (4)
et les fixations filetées (5). Vissez les fixations (5) à la main sur l’entrée
d’eau (6). Bloquez les fixations en place en serrant les vis (7).
Montezlesmanettes (1) sur les soupapes.Assurez-vous que l’anneau de
B.
glissement (2) est bien caléau fond de la manette avant l’installation.
Lamanette portant la lettre " H " (3) doitêtre montée du côté gauche et
lamanetteportant la lettre " C", du côté droit.
66774 Rev. A
Be sure the handle
Place spout (1) with gasket (2) through mounting hole in sink. Secure spout
C.
with gasket and bracket (3) and nut (4). Note: If sink is uneven, use silicone
under the gasket.
Align tabs (1) and tabs (2) on quick connects (3). Push quick connects
D.
firmly upward and snap onto receiving tube tab (1). Pull down moderately
to ensure each connection has been made.
Coloque el desviador (1) con la junta (2) a través de los agujeros para
C.
instalación en el lavamanos. Fije el desviador con empaque y soporte de
montaje (3) y la tuerca (4). Nota: Si el lavamanos está desnivelado, use
silicón por debajo de la junta.
Alinee las lengüetas (1) con las lengüetas(2) en las conexiones rápidas (3).
D.
Firmemente presione las conexiones rápidas haci
a arriba y a presión en la
lengüeta del tubo receptor (1). Hale hacia abajo moderadamente para
asegurar que cada conexión se ha hecho.
Placez le bec (1) avec le joint (2) dans le trou de montage de l’évier. Fixez le
C.
bec avec joint et support de montage (3) et l’écrou (4). Note: si l’évier est
inégal, appliquez du composé d’étanc héité à la silicone sous le joint.
Alignez les pattes (1) et les pattes (2) des raccords rapides (3). Poussez les
D.
raccords rapides
fermement vers le haut jusqu’à ce qu’ils s’accrochent à la
patte du tube récepteur. (1). Tirez modérément sur le raccord pour en vérifier
la solidité.
2
A.
2
1
A. B.
1
2
4
1
2
B.
1/2" (12.70mm) IPS
1/2 po (12.70mm) IPS
3
2
1

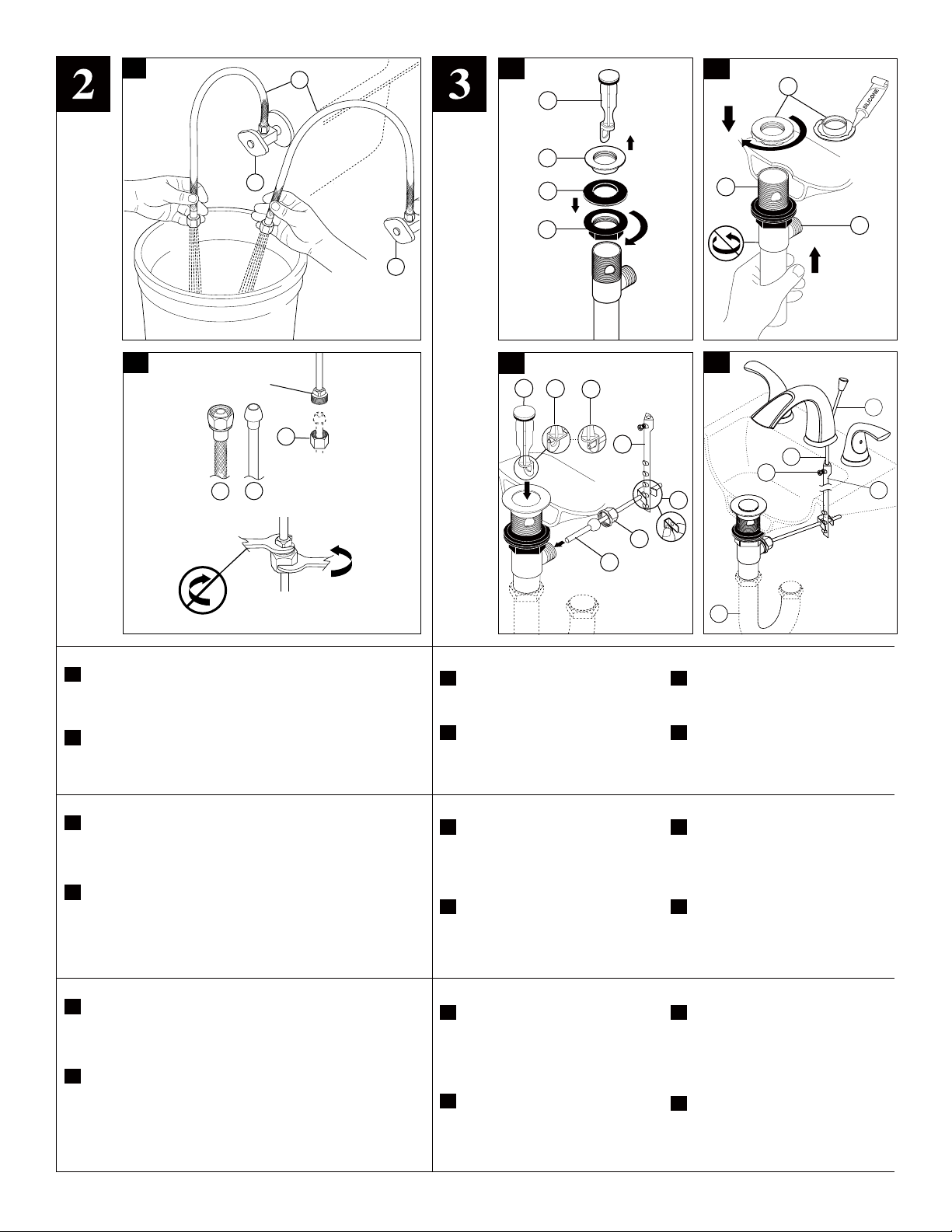

Supply Line Connections
Make Connections to water supplies (1), Use the recommended
A.
connectors (2) (not supplied), see step 2B. Turn on hot and cold water
supplies and flush water lines into a container for one minute.
Important: This flushes away any debris that could cause damage
to internal parts.
Make connections to water lines: Use 1/2" IPS faucet connections (1),
B.
or use coupling nuts (3) (not supplied) with 3/8" O.D. ball-nose risers
(2). Use two wrenches when tightening. Do not overtighten. Note: Be
careful when bending the copper tubing–Kinked tubes will void
the warranty.
Conexiones par alas Líneas de Suministro
Haga las conexiones a las líneas de agua (1). Use conexiones (2) de
A.
llaves de agua (no incluidas), paso 2B. Abra los suministros de agua
caliente y fría y deje correr el agua por las tuberías hasta un recipiente
por un minuto. Importante: Esto limpia cualquier residuo que pudiera
causar daño a las partes internas.
Haga las conexiones a las líneas de agua: Use conexiones de llaves
B.
de agua / grifería de 1/2” IPS (1), o use tuercas de acoplamiento (3)
(no incluidas) con espigas de nariz esférica de D.E. de 3/8” (2). Use
dos llaves de tuercas cuando apriete. No apriete demasiado. Nota:
Tenga cuidado cuando doble los tubos de cobre–tubos torcidos
anularánla garantía.
Branchement des conduites d’arrivée d’eau
Raccordez le robinet aux conduites d’eau (1). Utilisez des
A.
connecteurs (2) (non fournis), l’étape 2B. Ouvrez les robinets
d’arrivée d’eau chaude et d’eau froide à fond et laissez l’eau
s’écouler une minute pour évacuer les corps étrangers qui pourraient
abîmer les composants internes.
Raccordez le robinet aux conduites d’eau. Utilisez des raccords 1/2
B.
po IPS (1), ou des écrous de raccordement (3) (non fournis) avec
des tubes-raccords 3/8 po D.E. à joint hémisphérique (2). Utilisez
deux clés pour serrer les raccords. Prenez garde de trop serrer.
Note - Prenez garde de pincer les tubes de cuivre en les
cintrant. La garantie devient nulle et sans effet si les tubes ont
été pincés.
1
Pop-Up Installation
A. B.
C. D.
Desagüe Automático
A. B.
C. D.
Renvois mécaniques
A. B.
C.
3
C.
3
4
5
6
1
2
Remove stopper (1) and flange (2).
Screw nut (3) all the way down. Push
black gasket (4) down.
Remove pivot nut (1). Install horizontal
rod (2) and stopper (3) as removable (4)
or non-removable (5). Hand tighten pivot
nut (1). Attach horizontal rod to strap (6)
using clip (7).
Quite el tapón (1) y el reborde (2).
Atornille la tuerca (3) completamente
hasta abajo. Empuje el empaque negro
(4) hacia abajo.
Quite la tuerca del pivote (1). Instale la
barra horizontal (2) y el tapón (3) como
desmontable (4) o fijo (5). Apriete a mano
la tuerca del pivote (1). Una la barra
horizontal a la barra chata (6) utilizando el
gancho (7).
Enlevez la bonde (1) et la collerette (2).
Vissez l’écrou (3) à fond. Poussez le joint
noir (4) vers le bas.
Enlevez l’écrou du pivot (1). Installez la
tige horizontale (2) et la bonde (3) de
manière que la bonde soit amovible (4)
ou non amovible (5). Serrez l’écrou (1) du
pivot à la main. Fixez la tige horizontale
au feuillard (6) à l’aide de l’agrafe (7).
3
D.
1
3
7
4
Apply silicone to underside of flange (1).
Insert body (2) into sink. Screw flange onto
body. Pivot hole (3) must face back of sink.
Tighten nut/gasket, clean excess silicone.
Insert lift rod (1) through faucet and into
strap (2). Tighten screw (3). Connect
assembly to drain (4).
Aplique silicón a la parte interior del reborde
(1). Inserte el cuerpo (2) en el lavamanos.
Atornille el reborde encima del cuerpo. El
hoyo del pivote (3) debe de estar de la parte
a la llave. Apriete la tuerca/empaque, limpie
el exceso de silicón.
Introduzca la barre de alzar (1) a través de
la llave y dentro en la barra chata (2).
Apriete el tornillo (3). Conecte el ensamble
al desagüe (4).
Appliquez du composé d’étanchéité à la
silicone sous la collerette (1). Introduisez le
corps (2) du renvoi dans l’évier. Vissez la
collerette sur le corps. Le trou du pivot (3)
doit faire face à l’arrière de l’évier. Serrez
l’écrou contre le joint et enlevez le surplus
de composé d’étanchéité.
Introduisez la tirette (1) dans le robinet et le
D.
feuillard (2). Serrez la vis (3). Raccordez
l’ensemble au renvoi (4).
66774 Rev. A
3
1
2
4
1
2
3

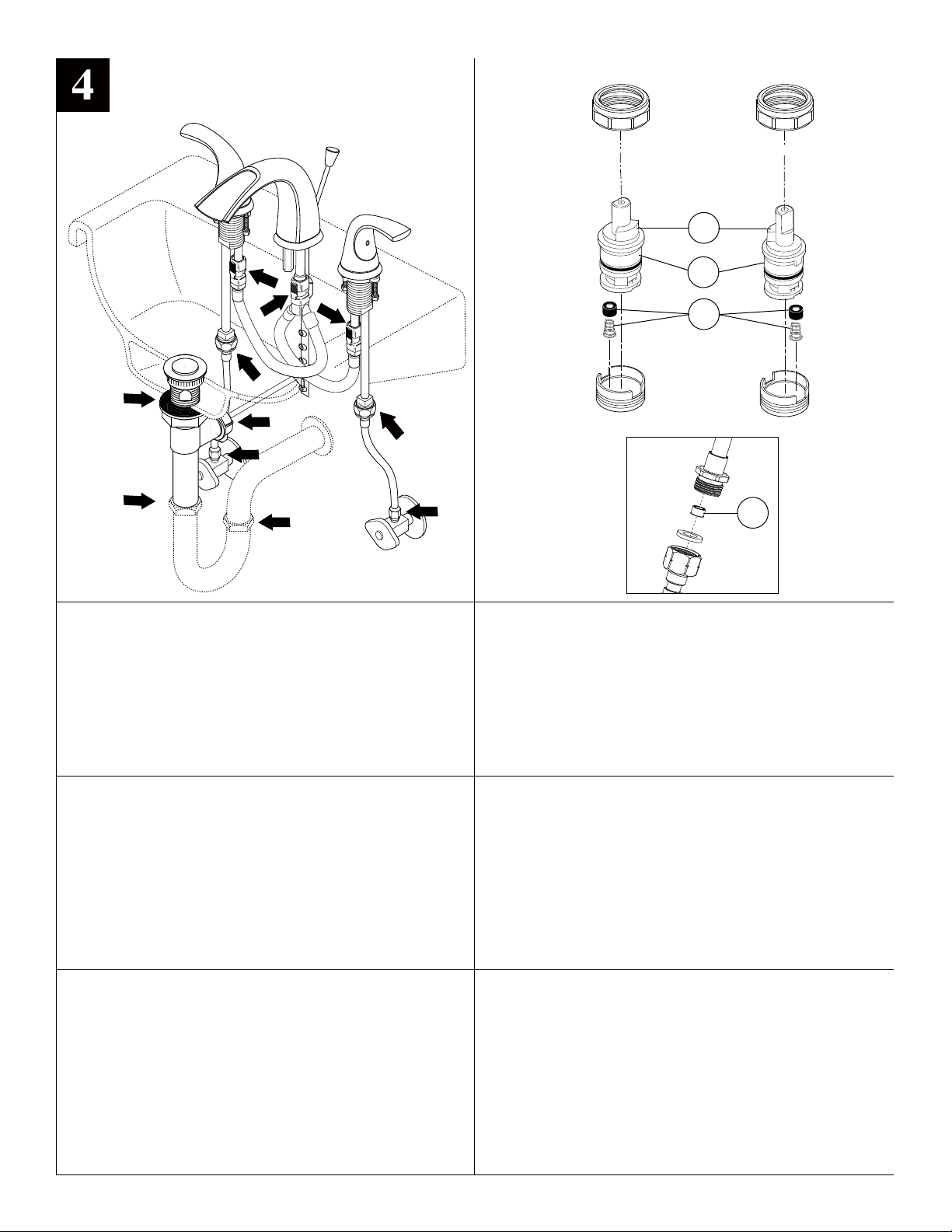

Check for Leaks
Check all connections at arrows for leaks. Retighten if necessary, but do not
overtighten.
Examine si hay Filtraciones / Fugas
Examine todas las conexiones donde señalan las flechas por si hay filtraciones
de agua. Apriete de nuevo si es necesario, pero no apriete demasiado.
Vérifier L’étanchéité
Vérifiez l’étanchéité de tous les raccords identifiés par une flèche. Resserrez les
raccords au besoin, mais prenez garde de trop les serrer.
Maintenance
SHUT OFF WATER SUPPLIES
When replacing a parts, follow the illustrated instructions provided on the
back of the Repair Part Kit.
If faucet leaks from spout:
Replace Stem Unit Assembly (1) and Seats and Springs (2)*, Repair Kit RP64761.
If faucet exhibits very low flow:
Remove and clean Flow Regulator (3) RP63354.
* Install stems (1) correctly for proper handle rotation:
Note: The stops (4) must point to the center of the faucet for proper handle rotation.
Mantenimiento
CIERRE LOS SUMINISTROS DE AGUA
Cuando reemplace una pieza, siga las instrucciones ilustradas
proporcionadas en la parte de atrás del Equipo de Reparación de Piezas.
Si la llave tiene fugas en la salida:
Reemplace los Ensamble de la Unidad del Vástago (1) y Asientos y Resortes (2)*
Equipo para Reparación RP64761.
Si la llave muestra un flujo muy bajo:
Quite y limpie el Regulador de Flujo (3) RP63354.
*Instale las espigas (1) correctamente para una giración correcta de la manija:
Note: Los topes (4) deben señalar al centro de la llave de agua para obtener
una rotación apro piada de la manija.
Entretien
INTERROMPEZ L’ARRIVÉE D’EAU
Pour remplacer une pièce, veuillez suivre les instructions à l’endos du kit de
réparation.
Si le robinet fuit par le bec:
Remplacez l’obturateur (1) ainsi que les sièges et les ressorts (2)*,
kit de réparation RP64761.
Si le débit du robinet est très faible:
Enlevez le Régulateur de débit (3) RP63354 et nettoyez-le.
*Installez les obturateurs (1) correctement pour que les manettes pivotent dans
le bon sens.
Note: les butées (4) doivent pointer vers le centre du robinet pour que les
manettes pivotent correctement.
4
66774 Rev. A

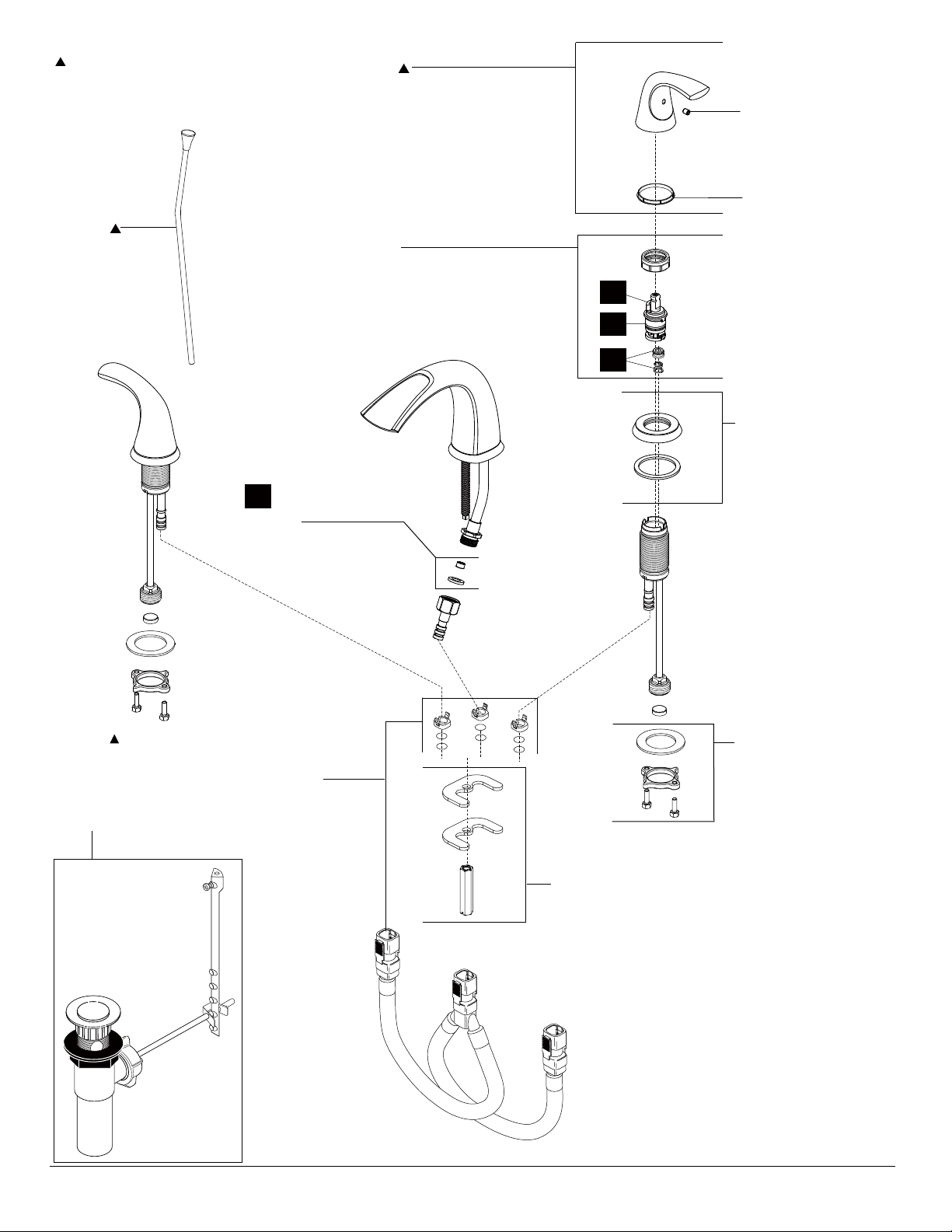

Specify Finish
Especifíque el Acabado
Précisez le Fini
RP71245
Lift Rod
Barra de Alzar
Tige de Manoeuvre
RP71243
Handle Assembly
Conjunto de manija
Montage de la manette
RP64761
Stem Unit Assembly, Seat & Spring,
Bonnet Nut
Ensamble de la Unidad del Vástago,
Asiento y Resorte, Bonete
Obturateur, siège et ressort, écrou à
chapeau
3
RP63354
Flow Regulator & Gasket
Regulador de Flujo y Empaque
Régulateur de débit et joint plat
RP25620
Set Screw
Tornillo de Ajuste
Vis de Calage
RP41896
Glide Ring
Aro para Deslizar
L’anneau de Glissement
4
1
2
RP71244▲
Flange & Gasket
Brida y Empaque
Bride et Joint
RP62472
Plastic Pop-Up Less Lift Rod
Desagüe Automático de Plástico
Menos la Barra de Alzar
Renvoi Mécanique en Plastique
Sans la Tige de Manoeuvre
66774 Rev. A
RP44493
Hose Assembly,
Blocks & O-Rings
Ensamble de la
manguera, Bloques
y Aros-O
Tuyau souple,
blocs de fixation
et joints toriques
RP47423
Washers (2), Nuts (2)
& Screws (4)
Arandelas (2), Tuercas (2)
y Tornillos (4)
Rondelles (2), Ècrous(2)
et Vis (4)
RP60925
Gasket, Washer & Nut
Empaque, Arandela y Tuerca
Joint, Rondelle et Ècrou
5
CLEANING AND CARE
Care should be given to the cleaning of this product. Although its finish is
extremely durable, it can be damaged by harsh abrasives or polish. To
clean, simply wipe gently with a damp cloth and blot dry with a soft towel.
LIFETIME FAUCET AND FINISH LIMITED WARRANTY
All parts and finishes of the Delta®faucet are warranted to the original consumer purchaser to
be free from defects in material & workmanship for as long as the original consumer purchaser
owns their home. Delta Faucet Company recommends using a professional plumber for
all installation & repair.
Delta will replace, FREE OF CHARGE, during the warranty period, any part or finish that proves
defective in material and/or workmanship under normal installation, use & service. Replacement
parts may be obtained by calling 1-800-345-DELTA (in the U.S. and Canada) or by writing to:
ynapmoCtecuaFatleD
ecivreStcudorP
teertSht111.E55
This warranty is extensive in that it covers replacement of all defective parts and even finish, but
these are the only two things that are covered.LABOR CHARGES AND/OR DAMAGE INCURRED
IN INSTALLATION, REPAIR, OR REPLACEMENT AS WELL AS ANY OTHER KIND OF LOSS OR
08264NI,silopanaidnI
:adanaCnI:setatSdetinUehtnI
Masco Canada Limited
Plumbing Group
350 South Edgeware RD.
ST. Thomas Ontario N5P 4L1
LIMPIEZA Y CUIDADO DE SU LLAVE
Tenga cuidado al ir a limpiar este producto. Aunque su acabado es
sumamente durable, puede ser afectado por agentes de limpieza o para
pulir abrasivos. Para limpiar su llave, simplemente frótela con un trapo
húmedo y luego séquela con una toalla suave.
DAMAGES ARE EXCLUDED. Proof of purchase
purchaser must be made available to Delta for all warranty claims. THIS
IS THE EXCLUSIVE WARRANTY BY DELTA FAUCET COMPANY, WHICH DOES NOT
MAKE ANY OTHER WARRANTY OF ANY KIND, INCLUDING THE IMPLIED WARRANTY
OF MERCHANTABILITY.
This warranty excludes all industrial, commercial & business usage, whose purchasers are
hereby extended a five year limited warranty from the date of purchase, with all other terms of
this warranty applying except the duration of the warranty. This warranty is applicable to
®
faucets manufactured after January 1, 1995.
Delta
Some states/provinces do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation or exclusion may not apply to you. Any damage to this faucet as
a result of misuse, abuse, or neglect, or any use of other than genuine Delta
WILL VOID THE WARRANTY.
This warranty gives you specific legal rights, and you may also have other rights which vary from
state/province to state/province. It applies only for Delta®faucets installed in the United States of
America, Canada, and Mexico.
(original sales receipt) from the original consumer
®
replacement parts
© 2011 Masco Corporation of Indiana
GARANTÍA LIMITADA DE POR VIDA DE LA LLAVE Y SU ACABADO
Todas las piezas y acabados de la llave Delta®están garantizados al consumidor comprador
original, de estar libres de defectos de material y fabricación, por el tiempo que el consumidor comprador original sea dueño de su casa. Delta Faucet Company recomienda que use un
plomero profesional para todas las instalaciones y reparaciones.
Delta reemplazará, LIBRE DE CARGO, durante el período de garantía, cualquier pieza o
acabado que pruebe tener defectos de material y/o fabricación bajo instalación normal, uso y
servicio. Piezas de repuesto pueden ser obtenidas llamando al 1-800-345-DELTA (en los
Estados Unidos y Canada) o escribiendo a:
En los Estados Unidos: En Canada:
Delta Faucet Company
Product Ser eciv
55 E. 111th Street
Indianapolis, IN 46280
Esta garantía es extensiva en lo que cubre el reemplazamiento de todas las piezas defectuosas y
hasta el acabado, pero éstas son las únicas dos cosas que están cubiertas. CARGOS DE LABOR
Y/O DAÑOS INCURRIDOS EN LA INSTALACIÓN, REPARACIÓN, O REEMPLAZAMIENTO
Masco Canada Limited
Plumbing Group
350 South Edgeware RD.
ST. Thomas Ontario N5P 4L1
INSTRUCTIONS DE NETTOYAGE
Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il
peut être abîmé par des produits fortement abrasifs ou des produits de
polissage. Il faut simplement le frotter doucement avec un chiffon humide
et le sécher à l'aide d'un chiffon doux.
GARANTIE À VIE LIMITÉE DES ROBINETS ET DE LEURS FINIS
Toutes les pièces et les finis du robinet Delta®sont protégés contre les défectuosités de matériau
et les vices de fabrication par une garantie qui est consentie au premier acheteur et qui demeure
valide tant que celui-ci demeure propriétaire de sa maison. Delta recommande de faire appel à un
plombier compétent pour l'installation et la réparation du robinet.
Pendant la période de garantie, Delta remplacera GRATUITEMENT toute pièce ou toutfini, présentant une défectuosité de matériau ou un vice de fabrication pour autant que l'appareil
ait été installé, utilisé et entretenu correctement. Pour obtenir des pièces de rechange, veuillez
communiquer par téléphone au numéro 1-800-345-DELTA (aux États-Unis ou au Canada)
et par écrit à l'une des adresses suivantes :
A adanaCuAsinU-statÉxu
55 E. teertSht111
La présente garantie s'applique au remplacement de toutes les pièces défectueuses, y compris
le fini, et elle ne couvre que ces éléments. LES FRAIS DE MAIN-D'OEUVRE ET (OU) LES
DOMMAGES PROVOQUÉS AU COURS DE L'INSTALLATION, DE LARÉPARATION OU DU REM-
ynapmoCtecuaFatleD
ecivreStcudorP
08264NI,silopanaidnI
Masco Canada Limited
Plumbing Group
350 South Edgeware RD.
ST. Thomas Ontario N5P 4L1
COMO TAMBIÉN CUALQUIER OTRO TIPO DE PÉRDIDA O DAÑOSESTÁNEXCLUÍDOS. Prueba
de compra (recibo original de venta) del comprador consumidor original debe de ser disponible a
Delta para todos los reclamos. ESTA ES LA GARANTÍA EXCLUSIVA DE DELTA FAUCET COMPANY, QUE NO HACE CUALQUIER OTRA GARANTÍA DE CUALQUIER TIPO, INCLUYENDO LA
GARANTÍA
Esta garantía excluye todo uso industrial, comercial y de negocio, a cuyos compradores se les
da una garantía limitada extendida de cinco años desde la fecha de compra, con todos los otros
términos de esta garantía aplicados, excepto el de duración de ésta. Esta garantía es aplicable a
las llaves de Delta
Algunos estados/provincias no permiten la exclusión o limitación de daños incidentales o
consecuentes, de manera que la limitación o exclusión arriba escrita puede no aplicarle a usted.
Cualquier daño a esta llave, resultado del mal uso, abuso, o descuido, o cualquier otro uso de
piezas de repuesto que no sean genuinas de Delta
Esta garantía le da derechos legales específicos, y usted puede, también tener otros derechos que
varían de estado/provincia a estado/provincia. Es aplicable sólo a las llaves Delta
instaladas en los Estados Unidos de America, Canada y Mexico.
IMPLÍCITA DE COMERCIALIZACIÓN.
®
fabricadas después de Enero 1, 1995.
®
ANULARÁN LA GARANTÍA.
© 2011 Masco Corporación de Indiana
PLACEMENT D'UN ÉLÉMENT AINSI QUE LES PERTES OU DOMMAGES DE TOUTE AUTRE
NATURE NE SONT PAS COUVERTS PAR LA GARANTIE. Toute réclamation en vertu de la
présente garantie doit être adressée à Delta, accompagnée de la preuve d'achat (original de la facture) du premier acheteur. CETTE GARANTIE EST LA SEULE OFFERTE PAR DELTA FAUCET
COMPANY OU DELTA FAUCET CANADA, SELON LE CAS. ELLE EXCLUT TOUTE AUTRE
GARANTIE, Y COMPRIS LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE.
Les robinets installés dans un établissement industriel ou commercial ou dans une place
d'affaires sont protégés par une grantie étandue de cinq ans qui prend effet à compter de la date
d'achat. Toutes les autres conditions de la garantie de cinq ans sont identiques à celle de la
présente garantie. La présente garantie s'applique à tous les robinets Delta®fabriqués après le
1er janvier 1995.
Dans les États ou les provinces où il est interdit d'exclure ou de limiter les responsabilités à l'égard
des dommages indirects ou fortuits, les exclusions et les limites susmentionnées ne s'appliquent
pas. Les dommages résultant d'une mauvaise utilisation, d'une utilisation abusive de la négligence
ou de l'utilisation de pièces autres que des pièces d'origine Delta®RENDENT LA GARANTIE
NULLE ET SANS EFFET.
La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu de résidence.
Elle ne s'applique qu'aux robinets Delta®installés aux États-Unis, au Canada et au Mexique.
®
© 2011 Division de Masco Indiana
6
66774 Rev. A
Loading...
