Factory Direct Hardware 755LF User Manual [en, es, fr]

SILICONE

SILICONE

T

E

F

L

O

N

T

E

F

L

O

N

SILICONE

S

IL

IC

O

N

E

52932 52932 52932 52932 52932

T

E

F

L

O

N

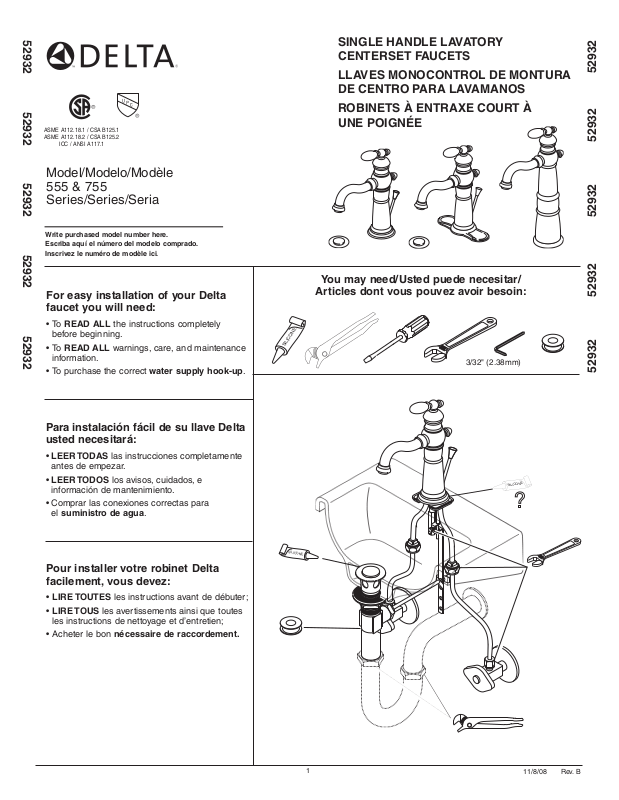

SINGLE HANDLE LAVATORY
CENTERSET FAUCETS

LLAVES MONOCONTROL DE MONTURA
DE CENTRO PARA LAVAMANOS

ASME A112.18.1 / CSA B125.1
ASME A112.18.2 / CSA B125.2

ICC / ANSI A117.1

Model/Modelo/Modèle
555 & 755
Series/Series/Seria

Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.

For easy installation of your Delta
faucet you will need:

• To READ ALL the instructions completely

before beginning.

• To READ ALL warnings, care, and maintenance

information.

• To purchase the correct water supply hook-up

ROBINETS À ENTRAXE COURT À
UNE POIGNÉE

You may need/Usted puede necesitar/

Articles dont vous pouvez avoir besoin:

.

3/32" (2.38mm)

52932 52932 52932 52932 52932

Para instalación fácil de su llave Delta
usted necesitará:

• LEER TODAS las instrucciones completamente

antes de empezar.

• LEER TODOS los avisos, cuidados, e

información de mantenimiento.

• Comprar las conexiones correctas para

el suministro de agua

.

Pour installer votre robinet Delta
facilement, vous devez:

• LIRE TOUTES les instructions avant de débuter;

• LIRE TOUS les avertissements ainsi que toutes

les instructions de nettoyage et d’entretien;

• Acheter le bon nécessaire de raccordement.

1

11/8/08 Rev. B

1

2

1

2

3

5

4

6

7

1

2

3

5

1

2

3

5

4

6

7

1/2" (12.70mm) IPS
1/2 po (12.70mm) IPS

3

2

1

4

6

7

Faucet Installation

Position faucet (1) with single or three hole escutcheon (2) and baseplate
or gasket (3) on sink. Option: If surface of sink is uneven, use silicone
under the baseplate or gasket. Place metal bracket (4) over mounting stud
(5) under sink. Secure with spacer (6) (if needed) and mounting nut (7).
Tighten mounting nut securely.

Instalación de la Llave de Agua / Grifo

Coloque la llave de agua (1) con la chapa de un agujero o de tres
agujeros (2) y el soporte de metal (3) en el lavamanos. Opción: Si la

superficie está desnivelada, use silicón por debajo de la chapa base.

Coloque el soporte de metal (4) sobre el perno de instalación (5) por
debajo del lavamanos. Fije con el separador (6) (si es necesario) y la
tuerca de instalación (7). Apriete fija la tuerca de instalación.

Installation du robinet

Placez le robinet (1) avec une plaque de finition pour un trou ou trois
trous (2) et la plaque de base (3) sur l’évier. Facultatif : si la surface de

l’évier est inégale, appliquez du composé d’étanchéité à la silicone
sous la plaque de base. Placez le support métallique (4) sur le goujon

de montage (5) sous l’évier. Fixez-le avec la pièce d’espacement (6) (au
besoin) et l’écrou de montage (7). Serrez l’écrou de montage solidement.

Supply Line Connections

Make connections to water lines: Use 1/2" IPS faucet connec­tions (1), or use coupling nuts (3) (not supplied) with 3/8" O.D.
ball-nose risers (2). Use two wrenches when tightening. Do not
overtighten.

tubing–Kinked tubes will void the warranty.

Be careful when bending the copper

Note:

Conexiones par alas Líneas de Suministro

Haga las conexiones a las líneas de agua: Use conexiones
de llaves de agua / grifería de 1/2” IPS (1), o use tuercas de
acoplamiento (3) (no incluidas) con espigas de nariz esférica
de D.E. de 3/8” (2).Use dos llaves de tuercas cuando apriete.
No apriete demasiado. Nota: Tenga cuidado cuando doble los

tubos de cobre–tubos torcidos anularán la garantía.

Branchement des conduites d’arrivée d’eau

Raccordez le robinet aux conduites d’eau. Utilisez des raccords
1/2 po IPS (1), ou des écrous de raccordement (3)
(non fournis) avec des tubes-raccords 3/8 po D.E. à joint
hémisphérique (2). Utilisez deux clés pour serrer les raccords.
Prenez garde de trop serrer. Note - Prenez garde de pincer

les tubes de cuivre en les cintrant. La garantie devient
nulle et sans effet si les tubes ont été pincés.

52932 Rev. B

2

SILI

CO

NE

A. B.

C. D.

E.

3

F.

1

1

2

3

2

3

2

1

1

G.

3

2

1

4

5

1

2

2

H.

4

5

2

1

1

2

4

3

Pop-Up Installation

Remove stopper (1) and flange (2).

A.

Screw nut (1) all the way down.

B.

Push washer (2) and gasket (3) down.

Remove tailpiece (1) from body (2),

C.

add Teflon

®

tape (3), replace tailpiece.

Instalación del Desagüe Automático

Quite el tapón (1) y el reborde (2).

A.

Atornille la tuerca (1) completamente hasta

B.

abajo. Empuje la arandela/roldana (2) y el
empaque (3) hacia abajo.

Quite el tubo de cola (1) del cuerpo (2),

C.

aplique cinta Teflon
vez el tubo de cola.

Installation du renvoi mécanique

A.

B.

C.

Enlevez la bonde (1) et la collerette (2).

Serrez l’écrou (1) pour le faire descendre
complètement. Poussez la rondelle (2) et
le joint (3) vers le bas.

Enlevez le raccord droit de vidange (1) du
corps (2), appliquez du ruban de Teflon
puis remettez le raccord droit en place.

®

(3), coloque otra

1

6

Apply silicone to underside of flange (1). Insert

D.

body (2) into sink. Screw flange (1) into body (2).

Pivot (1) must face faucet. Pull assembly (2)

E.

®

(3),

down firmly and hold in place.
DO NOT TWIST.

Tighten nut/washer/gasket (1), clean off excess

F.

silicone (2). DO NOT TWIST.

Aplique silicón a la parte interior del reborde (1).

D.

Inserte el cuerpo (2) en el lavamanos. Atornille el
reborde (1) en el cuerpo (2).

El pivote (1) debe de estar de frente a la llave.

E.

Hale el ensamble (2) hacia abajo firmemente y
sujételo en sitio. NO LO GIRE.

Apriete la tuerca/arandela/empaque (1), limpie el

F.

exceso de silicón (2). NO LO GIRE.

Appliquez du composé à la silicone sous la

D.

collerette (1). Introduisez le corps (2) dans le lava

puis vissez la collerette (1) dans le corps (2).

bo,

Le pivot (1) doit faire face au robinet. Tirez

E.

l’ensemble (2) vers le bas fermement et main
tenez-le en place. PRENEZ GARDE DE LE
TORDRE.

Serrez l’écrou contre la rondelle et le joint (1), puis

F.

enlevez le surplus de composé à la silicone (2).
PRENEZ GARDE DE TORDRE LE PIVOT.

-

-

Remove pivot nut (1). Install horizontal rod

G.

(2) and stopper (3) as removable (4) or
non-removable (5). Hand tighten pivot nut (1).

Attach horizontal rod (1) to strap (2) using

H.

clip (3). Insert lift rod (4) into strap and tighten
screw (5). Connect assembly to drain (6).

Quite la tuerca del pivote (1). Instale la

G.

barra horizontal (2) y el tapón (3) como
desmontable (4) o fijo (5). Apriete a mano
la tuerca del pivote (1).

Una la barra horizontal (1) a la barra chata

H.

(2) utilizando el gancho (3). Introduzca la
barra de alzar (4) dentro de la barra chata
de articulación y apriete el tornillo (5).
Conecte el ensamble al desagüe (6).

Enlevez l’écrou du pivot (1). Installez la tige

G.

horizontale (2) et la bonde (3) de manière que
la bonde soit amovible (4) ou non amovible (5).
Serrez l’écrou (1) du pivot à la main.

Fixez la tige horizontale (1) au feuillard (2)

H.

à l’aide de l’agrafe (3). Introduisez la tirette (4)
dans le feuillard et serrez la vis (5). Fixez
l’ensemble au renvoi (6).

3

52932 Rev. B

2

4

1

3/32" (2.38mm)

1

2

3

3

3

Flush the System and Check for Leaks

Remove aerator (1) and turn faucet handle (2) all the way on.
Turn on hot and cold water supplies (3) and flush water lines for
one minute. Reinstall aerator. Important: This flushes away any

debris that could cause damage to internal parts.

Check all connections at arrows for leaks. Retighten if necessary,
but do not overtighten.

Deje Correr el Agua por el Sistema y Examine si hay
Filtraciones / Fugas

Quite el aireador (1) y gire las manijas de la llave (2)
completamente a la posición abierta. Abra los suministros
de agua caliente y fría (3) y deje que el agua corra por las
líneas por un minuto.

limpia cualquier escombro que pudiera causar daño a las
partes internas.

Examine todas las conexiones donde señalan las flechas por si
hay filtraciones de agua. Apriete de nuevo si es necesario, pero
no apriete demasiado.

Reemplace el aireador.

Importante: Esto

Rincez l’installation et vérifier l’étanchéité

Retirez l’aérateur (1) et tournez les poignées (2) du robinet pour
ouvrir celui-ci complètement. Rétablissez l’alimentation en eau
chaude et en eau froide (3), puis laissez s’écouler l’eau une minute.
Remettez l’aérateur en place.

l’eau pour évacuer les saletés qui pourraient abîmer les
éléments internes du robinet.

Vérifiez l’étanchéité de tous les raccords identifiés par une flèche.
Resserrez les raccords au besoin, mais prenez garde de trop
les serrer.

Important: Il faut laisser s’écouler

Maintenance

If faucet leaks from under handle:

Remove handle and ensure bonnet nut (1) is tight.
If leak persists–SHUT OFF WATER SUPPLIES.

Replace valve cartridge (2) RP50265.
If faucet leaks from spout outlet: SHUT OFF WATER SUPPLIES.

Replace valve cartridge (2) RP50265.

If faucet exhibits very low flow:

Remove and clean aerator (3)

Mantenimiento

Si la llave de agua tiene una filtración desde la parte de
abajo de la manija: Quite la manija y asegúrese que la tuerca de

bonete / capuchón (1) está apretada.
Si la filtración persiste: CIERRE LOS SUMINISTROS DE AGUA.

Cambie el cartucho de la válvula (2) RP50265.

Si la llave de agua tiene filtración desde la salida del surtidor:

CIERRE LOS SUMINISTROS DE AGUA. Cambie el cartucho de
la válvula (2) RP50265.

Si la llave de agua tiene poco flujo: CIERRE LOS
SUMINISTROS DE AGUA. Retire y limpie el aireador (3).

.

Entretien

Si le robinet fuit sous la manette :

Enlevez la manette et assurez-vous que l’écrou du chapeau (1)
est bien serré.

Si la fuite persiste : INTERROMPEZ L’ALIMENTATION EN EAU.
Remplacez la cartouche (2) RP50265.

Si le robinet fuit par le bec :

INTERROMPEZ L’ALIMENTATION EN EAU. Remplacez la
cartouche (2) RP50265.

Si le débit du robinet est très faible : INTERROMPEZ
L’ALIMENTATION EN EAU. Enlevez l’aérateur (3) et nettoyez-le.

4

52932 Rev. B

RP51732▲

Lift Rod Assembly
(Non Riser Model Only)
Barra de Alzar
Tige de Manoeuvre

RP51734▲

Flange & Gasket
(Non Riser Model Only)
Reborde y Empaque
Collerette et joint

RP51736

Stem Adapter
Adaptador para Espigas
Rallonge de tige

RP53343▲

Aerator
Aireador
Aérateur

RP51733

Baseplate
Soporte
Plaque de base

RP51731▲

Handle Kit
Juego de herrajes de la Manija
Manette en kit

RP51735

Bonnet Nut
Bonete Tapón
Chapeau

RP50265

Valve Cartridge
Válvula de Cartucho
Cartouche

RP53343▲

Aerator
Aireador
Aérateur

RP28653▲

Metal Pop-Up Assembly Less Lift Rod
Ensamble de Metal del Desagüe Automático Menos la Barra de Alzar
Renvoi Mécanique en Métal Sans la Tige de Manoeuvre

RP5648▲

Stopper
Tapón
Bonde

RP12516

Strap & Screw
Barra Chata y Tornillo
Feuillard et Vis

RP23060▲

Flange
Reborde
Collerette

RP6142

Gasket
Empaque
Joint

RP6140

Nut & Washer
Tuerca y Arandela/

Roldana
Écrou et Rondelle

RP6132

Nut
Tuerca
Écrou

RP12517

Horizontal Rod & Clip
Barra Horizontal y Gancho
Tige Horizontale et Agrafe

RP6130

Pivot Seat & Gasket
Asiento de Pivote y Empaque
Joint et Siège du Pivot

RP52577▲

Flange & Gasket
Reborde y Empaque
Collerette et joint

RP51739

Mounting Hardware
Herraje para la Instalación
Pièces de montage

▲Specify Finish
Especifíque el Acabado
Précisez le Fini

5

52932 Rev. B

CLEANING AND CARE

Care should be given to the cleaning of this product. Although its finish
is extremely durable, it can be damaged by harsh abrasives or polish.
To clean, simply wipe gently with a damp cloth and blot dry with a soft
towel.

LIFETIME FAUCET AND FINISH LIMITED WARRANTY

All parts and finishes of the Delta® faucet are warranted to the original consumer purchaser to
be free from defects in material & workmanship for as long as the original consumer pur­chaser owns their home. Delta Faucet Company recommends using a professional plumber for
all installation & repair.

Delta will replace, FREE OF CHARGE, during the warranty period, any part or finish that proves
defective in material and/or workmanship under normal installation, use & service. Replacement
parts may be obtained by calling 1-800-345-DELTA (in the U.S. and Canada) or by writing to:

In the United States:

Delta Faucet Company Masco Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

This warranty is extensive in that it covers replacement of all defective parts and even finish,
but these are the only two things that are covered. LABOR CHARGES AND/OR DAMAGE
INCURRED IN INSTALLATION, REPAIR, OR REPLACEMENT AS WELL AS ANY OTHER KIND

In Canada:

LIMPIEZA Y CUIDADO DE SU LLAVE

Tenga cuidado al ir a limpiar este producto. Aunque su acabado es
sumamente durable, puede ser afectado por agentes de limpieza o para
pulir abrasivos. Para limpiar su llave, simplemente frótela con un trapo
húmedo y luego séquela con una toalla suave.

OF LOSS OR DAMAGES ARE EXCLUDED. Proof of purchase (original sales receipt) from
the original consumer purchaser must be made available to Delta for all warranty claims. THIS
IS THE EXCLUSIVE WARRANTY BY DELTA FAUCET COMPANY, WHICH DOES NOT
MAKE ANY OTHER WARRANTY OF ANY KIND, INCLUDING THE IMPLIED WARRANTY
OF MERCHANTABILITY.

This warranty excludes all industrial, commercial & business usage, whose purchasers are
hereby extended a five year limited warranty from the date of purchase, with all other terms of
this warranty applying except the duration of the warranty. This warranty is applicable to
Delta® faucets manufactured after January 1, 1995.

Some states/provinces do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation or exclusion may not apply to you. Any damage to this faucet as
a result of misuse, abuse, or neglect, or any use of other than genuine Delta® replacement parts
WILL VOID THE WARRANTY.

This warranty gives you specific legal rights, and you may also have other rights which vary from
state/province to state/province. It applies only for Delta
America, Canada, and Mexico.

®

faucets installed in the United States of

© 2008 Masco Corporation of Indiana

GARANTÍA LIMITADA DE POR VIDA DE LA LLAVE Y SU ACABADO

Todas las piezas y acabados de la llave Delta® están garantizados al consumidor comprador
original, de estar libres de defectos de material y fabricación, por el tiempo que el consumidor
comprador original sea dueño de su casa. Delta Faucet Company recomienda que use un
plomero profesional para todas las instalaciones y reparaciones.

Delta reemplazará, LIBRE DE CARGO, durante el período de garantía, cualquier pieza o
acabado que pruebe tener defectos de material y/o fabricación bajo instalación normal, uso y
servicio. Piezas de repuesto pueden ser obtenidas llamando al 1-800-345-DELTA (en los
Estados Unidos y Canada) o escribiendo a:

En los Estados Unidos: En Canada:

Delta Faucet Company Masco Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

Esta garantía es extensiva en lo que cubre el reemplazamiento de todas las piezas defectuosas y
hasta el acabado, pero éstas son las únicas dos cosas que están cubiertas. CARGOS DE LABOR
Y/O DAÑOS INCURRIDOS EN LA INSTALACIÓN, REPARACIÓN, O REEMPLAZAMIENTO

INSTRUCTIONS DE NETTOYAGE

Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il
peut être abîmé par des produits fortement abrasifs ou des produits de
polissage. Il faut simplement le frotter doucement avec un chiffon humide
et le sécher à l'aide d'un chiffon doux.

GARANTIE À VIE LIMITÉE DES ROBINETS ET DE LEURS FINIS

Toutes les pièces et les finis du robinet Delta® sont protégés contre les défectuosités de matériau
et les vices de fabrication par une garantie qui est consentie au premier acheteur et qui demeure
valide tant que celui-ci demeure propriétaire de sa maison. Delta recommande de faire appel à un
plombier compétent pour l'installation et la réparation du robinet.
Pendant la période de garantie, Delta remplacera GRATUITEMENT toute pièce ou tout fini,
présentant une défectuosité de matériau ou un vice de fabrication pour autant que l'appareil
ait été installé, utilisé et entretenu correctement. Pour obtenir des pièces de rechange, veuillez
communiquer par téléphone au numéro 1-800-345-DELTA (aux États-Unis ou au Canada)
et par écrit à l'une des adresses suivantes :

Aux États-Unis Au Canada
Delta Faucet Company Masco Canada
Product Service Centre de services techniques
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, Ontario N6A 4L6

La présente garantie s'applique au remplacement de toutes les pièces défectueuses, y compris
le fini, et elle ne couvre que ces éléments. LES FRAIS DE MAIN-D'OEUVRE ET (OU) LES
DOMMAGES PROVOQUÉS AU COURS DE L'INSTALLATION, DE LA RÉPARATION OU DU

COMO TAMBIÉN CUALQUIER OTRO TIPO DE PÉRDIDA O DAÑOS ESTÁN EXCLUÍDOS.
Prueba de compra (recibo original de venta) del comprador consumidor original debe de ser
disponible a Delta para todos los reclamos. ESTA ES LA GARANTÍA EXCLUSIVA DE DELTA
FAUCET COMPANY, QUE NO HACE CUALQUIER OTRA GARANTÍA DE CUALQUIER TIPO,
INCLUYENDO LA GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN.

Esta garantía excluye todo uso industrial, comercial y de negocio, a cuyos compradores se les
da una garantía limitada extendida de cinco años desde la fecha de compra, con todos los otros
términos de esta garantía aplicados, excepto el de duración de ésta. Esta garantía es aplicable a
las llaves de Delta® fabricadas después de Enero 1, 1995.

Algunos estados/provincias no permiten la exclusión o limitación de daños incidentales o
consecuentes, de manera que la limitación o exclusión arriba escrita puede no aplicarle a usted.
Cualquier daño a esta llave, resultado del mal uso, abuso, o descuido, o cualquier otro uso de
piezas de repuesto que no sean genuinas de Delta® ANULARÁN LA GARANTÍA.

Esta garantía le da derechos legales específicos, y usted puede, también tener otros dere
chos que varían de estado/provincia a estado/provincia. Es aplicable sólo a las llaves Delta®
instaladas en los Estados Unidos de America, Canada y Mexico.

© 2008 Masco Corporación de Indiana

REMPLACEMENT D'UN ÉLÉMENT AINSI QUE LES PERTES OU DOMMAGES DE TOUTE
AUTRE NATURE NE SONT PAS COUVERTS PAR LA GARANTIE. Toute réclamation en vertu de
la présente garantie doit être adressée à Delta, accompagnée de la preuve d'achat (original de la
facture) du premier acheteur. CETTE GARANTIE EST LA SEULE OFFERTE PAR DELTA FAUCET
COMPANY OU DELTA FAUCET CANADA, SELON LE CAS. ELLE EXCLUT TOUTE AUTRE
GARANTIE, Y COMPRIS LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE.
Les robinets installés dans un établissement industriel ou commercial ou dans une place
d'affaires sont protégés par une grantie étandue de cinq ans qui prend effet à compter de la
date d'achat. Toutes les autres conditions de la garantie de cinq ans sont identiques à celle de la
présente garantie. La présente garantie s'applique à tous les robinets Delta® fabriqués après le
1er janvier 1995.
Dans les États ou les provinces où il est interdit d'exclure ou de limiter les responsabilités à l'égard
des dommages indirects ou fortuits, les exclusions et les limites susmentionnées ne s'appliquent
pas. Les dommages résultant d'une mauvaise utilisation, d'une utilisation abusive de la négligence
ou de l'utilisation de pièces autres que des pièces d'origine Delta® RENDENT LA GARANTIE
NULLE ET SANS EFFET.
La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu de résidence.
Elle ne s'applique qu'aux robinets Delta® installés aux États-Unis, au Canada et au Mexique.

-

© 2008 Division de Masco Indiana

6

52932 Rev. B
