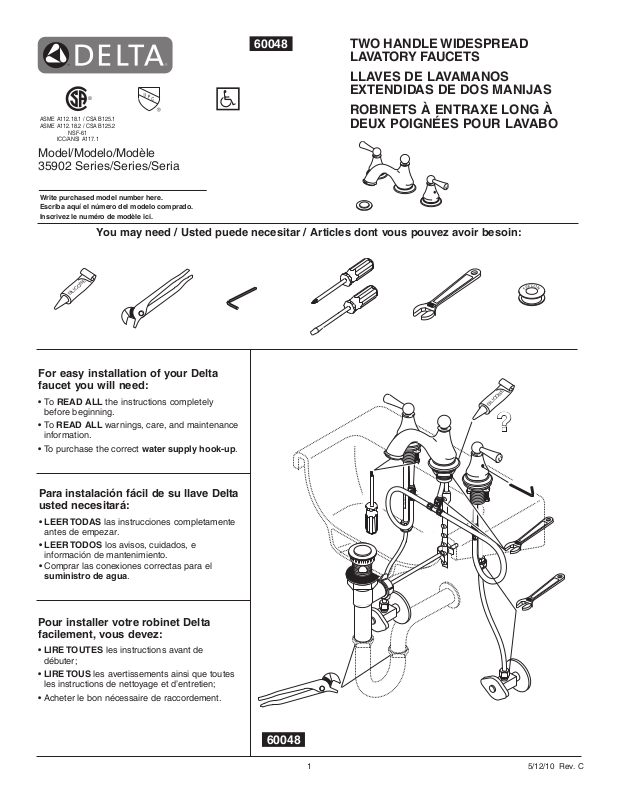

Factory Direct Hardware 35902LF User Manual [en, es, fr]

5+.+%10'

T

'

F

L

1

0

5+.+%10'

®

ASM' A112.18.1 / %5# B125.1
ASM' A112.18.2 / %5# B125.2

05F-61

I%%/#05I A117.1

Model/Modelo/Modèle
35902 Series/Series/Seria

Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.

You may need / Usted puede necesitar / Articles dont vous pouvez avoir besoin:

60048

TWO HANDLE WIDESPREAD
LAVATORY FAUCETS

LLAVES DE LAVAMANOS
EXTENDIDAS DE DOS MANIJAS

ROBINETS À ENTRAXE LONG À
DEUX POIGNÉES POUR LAVABO

O

L

F

N

E

T

For easy installation of your Delta
faucet you will need:

ŖTo READ ALL the instructions completely

before beginning.

ŖTo READ ALL warnings, care, and maintenance

information.

ŖTo purchase the correct water supply hook-up.

Para instalación fácil de su llave Delta
usted necesitará:

Ŗ LEER TODAS las instrucciones completamente

antes de empezar.

Ŗ LEER TODOS los avisos, cuidados, e

información de mantenimiento.

Ŗ%omprar las conexiones correctas para el

suministro de agua.

Pour installer votre robinet Delta
facilement, vous devez:

ŖLIRE TOUTES les instructions avant de

débuter;

ŖLIRE TOUS les avertissements ainsi que toutes

les instructions de nettoyage et d’entretien;

ŖAcheter le bon nécessaire de raccordement.

?

60048

1

4GX%

1

A.

C.

1

2

8

5

4

6

7

9

3

4

9

3

1

2

B.

Slide hot (1) and cold (2) end valves with gaskets (3) through sink.

A.

Note proper end valve installation. Longer copper tubes (4) install
away from spout; and, hot side end valve is labeled (5).

valves with washers (6) and threaded brackets (7). Hand tighten
brackets (7) onto shank (8). Lock brackets into position by tightening
screws (9).

Install handles (1) on end valves. Be sure glide ring (2) is properly

B.

seated in bottom of handles before installing.

1

2

Secure end

D.

3

3

2

1

Install spout (1) and gasket (2). Secure with washer and nut (3).

C.

Note: If sink is uneven, use silicone under the gasket.

Snap the quick connect hose assembly (1) onto the spout nipple (2)

D.

and end valve nipples (3). Pull down moderately to insure each
connection has been made! WARNING: DO NOT REMOVE the
clips (4) from the hose assembly.

4

A.

B.

A.

B.

60048 Rev. C

Deslice las válvulas finales, caliente (1) y fría (2) en los empaques (3) a
través del lavamanos. Fíjese en la instalación apropiada de la válvula

final. Los tubos de cobre (4) se instalan en sentido opuesto del tubo
de salida de agua y el extremo de la válvula de agua caliente ¡está
marcada con etiqueta (5).

delas (6) y los soportes enroscados (7). Apriete a mano los
soportes (7) en la espiga (8). Entrabe los soportes en su posición
apretando los tornillos (9).

Instale las manijas (1) en las válvulas finales. Antes de instalar,

asegúrese que el aro para deslizar (2) esté apropiadamente
colocado en la parte inferior de la manija.

Passez la soupape d’eau chaude (1) et la soupape d’eau froide (2)
avec leur joint (3) respectif dans les trous de l’évier. Notez l’installation

des soupapes! Les tubes de cuivre (4) s’écartent du bec et la soupape
d’eau chaude est identifiée par une étiquette (5).

avec les rondelles (6) et les fixations filetées (7). Vissez les fixations (7)
à la main sur l’entrée d’eau (8). Bloquez les fixations en place en
serrant les vis (9).

Montez les poignées (1) sur les soupapes. Assurez-vous que l’anneau de

glissement (2) est bien calé au fond de la poignée avant l’installation.

Fije las válvulas extremas con las aran-

Fixez les soupapes

2

Instale el tubo de salida (1) y el empaque (2). Fije la arandela y la

C.

tuerca (3). Nota: Si el lavamanos no está nivelado, use silicón debajo
del empaque.

Coloque a presión el ensamble de conexión rápida (1) sobre de la

D.

entrerrosca del tubo de salida (2) y las entrerroscas de la válvula
final (3). ¡Hale hacia abajo moderadamente para asegurar que cada
conexión se haya hecho! ADVERTENCIA: NO QUITE los clips (4) del
ensamble de la manguera.

Installez le bec (1) et le joint (2). Immobilisez-les avec la rondelle et

C.

l’écrou (3). Note : Si l’évier est inégal, appliquez du composé à la
silicone sous le joint.

Raccordez le tuyau flexible (1) à raccord rapide au mamelon (2) du bec

D.

et au mamelon (3) de chacune des soupapes. Tirez modérément sur le
tuyau à chaque extrémité pour s’assurer qu’il est bien branché. MISE EN
GARDE: N’ENLEVEZ PAS les agrafes (4) du tuyau.

2

A. B.

1

1

C.

2

4

3

2

3

D.

3

4

1

7

1

2

3

6

5

1

2

Pop-Up Installation

Remove stopper (1) and flange (2). Screw nut (3) all the way down.

A.

Push black gasket (4) down.

Remove pivot nut (1). Install horizontal rod (2) and stopper (3) as

C.

removable (4) or non-removable (5). Hand tighten pivot nut. Attach
horizontal rod to strap (6) using clip (7).

Instalación del Desagüe Automático

Quite el tapón (1) y el reborde (2). Atornille la tuerca (3) completamente

A.

hasta abajo. Empuje el empaque negro (4) Poussez le joint noir (4)
vers le bas.

Quite la tuerca del pivote (1). Instale la barra horizontal (2) y el tapón (3)

C.

como desmontable (4) o fijo (5). Apriete a mano la tuerca del pivote.
Una la barra horizontal a la barra chata (6) utilizando el gancho (7).

Installation du renvoi mécanique

Enlevez la bonde (1) et la collerette (2). Vissez l’écrou (3) à fond.

A.

Poussez le joint noir (4) vers le bas.

Enlevez l’écrou de pivot (1). Installez la tige horizontale (2) et la

C.

bonde (3) pour qu’elle soit amovible (4) ou non amovible (5). Serrez
l’écrou de pivot à la main. Fixez la tige horizontale au feuillare (6) à
l’aide de l’agrafe(7).

4

Apply silicone to underside of flange (1). Insert body (2) into sink.

B.

Screw flange onto body. Pivot hole (3) must face back of sink.
Tighten nut/gasket, clean excess silicone.

Insert lift rod (1) through faucet and into strap (2). Tighten screw (3).

D.

Connect assembly to drain (4).

Aplique silicón a la parte interior del reborde (1). Inserte el cuerpo (2)

B.

en el lavamanos. Atornille el reborde encima del cuerpo. El hoyo del
pivote (3) debe de estar de la parte a la llave. Apriete la tuerca/empaque,
limpie el exceso de silicón.

Introduzca la barre de alzar (1) a través de la llave y dentro en la barra

D.

chata (2). Apriete el tornillo (3). Conecte el ensamble al desagüe (4).

Appliquez du composé d’étanchéité à la silicone sous la collerette (1).

B.

Introduisez le corps (2) du renvoi dans l’évier. Vissez la collerette sur le
corps. Le trou du pivot (3) doit faire face à l’arrière de l’évier. Serrez
l’écrou contre le joint et enlevez le surplus de composé d’étanchéité.

Introduisez la tirette (1) dans le robinet et le feuillard (2). Serrez la vis (3).

D.

Raccordez l’ensemble au renvoi (4).

3

60048 Rev. C

3

1/2" (13 mm) IPS

3

4

3

1

2

1

2

Make Connections to water lines:

Choose hook-ups for 1/2" I.P.S. connections:

(1) Ball nose riser (3/8" O.D. copper tubing), or

(2) 1/2" I.P.S. faucet connector
Use coupling nuts (3) (not supplied) with the ball nose risers (1).

Use two wrenches when tightening. Do not overtighten.

Haga las conexiones a la líneas de agua:

Escoja las conexions IPS de 1/2":

(1) Conexión Bola-nariz (Tubería de cobre de 3/8" D.E.), o

(2) Conector de llave I.P.S. 1/2"
Utilice las tuercas de acoplamiento (3)
bola-nariz (1). Utilice dos llaves de tuercas cuando apriete. No apriete demasiado.

(no proporcionadas)

con la conexión

4

Remove aerator (1) using supplied wrench (2) and turn
faucet handles (3) to the full on position.
cold water supplies (4) and flush water lines for one minute.

Important: This flushes away any debris that could cause
damage to internal parts.

Check all connections at arrows for leaks. Re-tighten if
necessary, but do not overtighten.

Quite el aereador (1) usando la llave de tuercas (2)
proporcionada con su llave de agua y gire las manijas de
la llave de agua (3) a la posición completamente abierta.
Abra los suministros de agua caliente y fría (4) y deje que
el agua corra por las líneas por un minuto.

Importante: Esto limpia cualquier escombro que pudiera
causar daño a las partes internas.

Examine todas las conexiones donde señalan las flechas
por si hay filtraciones de agua. Apriete de nuevo si es
necesario, pero no apriete demasi

Turn on hot and

ado.

Raccordez les tuyaux d´eau chaude et d´eau froide:

Choisissez des raccords compatibles 1/2 po IPS :
(1) tubes-raccords à portée sphérique (tube en cuivre 3/8 po d.e.) ou
(2) raccords de robinet 1/2 po IPS.
Si vous utilisez des tubes-raccords à portée sphérique (1), servez-vous
des écrous de raccordement (3)
les raccords. Prenez garde de trop serrer.

(non fournis)

. Utilisez deux clés pour serrer

Retirez l’aérateur (1) en utilisant la clé (2) et
poignées
maximum de l’eau chaude et de l’eau froide.
l’alimentation en eau chaude et en eau
sez s’écouler l’eau une minute.

Important: Il faut laisser s’écouler l’eau pour évacuer les
saletés qui pourraient abîmer les éléments internes
du robinet.

Vérifiez l’étanchéité de tous les raccords identifiés par une
flèche. Resserrez les raccords au besoin, mais prenez
garde de trop les serrer.

(3) du robinet en position d’écoulement

4

tournez les

Rétablissez

froide (3), puis lais-

60048 Rev. C

VSpecify Finish

Especifíque el Acabado
Précisez le Fini

RP52216

Aerator
Aireador
Aérateur

RP46858

Wrench
Llave
Clé

RP13938

O-Ring
Anillo “O”
Joint torique

RP34352

Quick Connect Hose Assembly
Pomo de la barra de alzar
Tuyau souple à raccord rapide

RP60047V

Lift Rod Assembly
Barra de Alzar
Tige de Manoeuvre

RP47424

Nut, Washer
& Gaskets

Tuerca,
Arandela
y Empaque

Écrou, Rondelle
et Joints

RP13938

O-Ring
Anillo “O”
Joint torique

RP43472V

Handle Assembly
Ensamble de la Manija
Poignée

RP25620

Set Screw
Tornillo de Ajuste
Vis de Calage

RP41896

Glide Ring
Aro para Deslizar
L’anneau de Glissement

RP6060

Bonnet Nuts
Bonetes/Capuchones
Chapeaux Filetés

RP47422

Stem Unit Assemblies (2) & 1/4 Turn Stops (2)
Ensamble de la Unidad del Vástago (2) y Tope a un 1/4 de

Giración (2)
Obturateurs (2) et Butée 1/4 de Tour (2)

RP47425V

Bases (2) & Gaskets (2)
Bases (2) y Empaque (2)
Embases (2) et Joints

RP47423

Nuts (2), Washers (2) & Screws (4)
Tuercas (2),Arandelas (2) y Tornillos (4)
Écrous (2), Rondelles (2) et Vis (4)

2

2

1

1

Maintenance

If faucet leaks from spout outlet–Shut off water supplies–Replace Stem Unit Assembly (1).
Note: Install stems (1) and 1/4 turn stops (2) correctly for proper handle rotation.

Mantenimiento

Si la llave tiene filtraciones del pico del tubo de salida–Cierre los suministros de agua–
Reemplace el ensamble de la Unidad de la Espiga (1).

Note: Instale

las espigas (1) y los pares (topes) a un 1/4 de giracíon (2) correctamente

para obtener una rotación debida.

Entretien

Si le robinet fuit par la sortie du bec–coupez l’eau–puis remplacez l’obturateur (1).

Nota : Installer correctement les obturateurs (1) et les butées 1/4 de tour (2) pour que les

manettes tournent dans le bon sens.

RP62472▲

Plastic Pop-Up Less Lift Rod
Desagüe Automático de Plástico Menos la Barra de Alzar
Renvoi Mécanique en Plastique Sans la Tige de Manoeuvre

5

60048 Rev. C

CLEANING AND CARE

Care should be given to the cleaning of this product. Although its finish
is extremely durable, it can be damaged by harsh abrasives or polish. To
clean, simply wipe gently with a damp cloth and blot dry with a soft towel.

LIFETIME FAUCET AND FINISH L IMITED WARRANTY

All parts and finishes of the Delta®faucet are warranted to the original consumer purchaser to
be free from defects in material & workmanship for as long as the original consumer pur­chaser owns their home. Delta Faucet Company recommends using a professional plumber for
all installation & repair.

Delta will replace, FREE OF CHARGE, during the warranty period, any part or finish that proves
defective in material and/or workmanship under normal installation, use & service. Replacement
parts may be obtained by calling 1-800-345-DELTA (in the U.S. and Canada) or by writing to:

In the United States: In Canada:

Delta Faucet Company Masco Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

This warranty is extensive in that it covers replacement of all defective parts and even finish,
but these are the only two things that are covered.
INCURRED IN INSTALLATION, REPAIR, OR REPLACEMENT AS WELL AS ANY OTHER KIND
OF LOSS OR DAMAGES ARE EXCLUDED. Proof of purchase (original sales receipt) from

LABOR CHARGES AND/OR DAMAGE

LIMPIEZA Y CUIDADO DE SU LLAVE

Tenga cuidado al ir a limpiar este producto. Aunque su acabado es
sumamente durable, puede ser afectado por agentes de limpieza o para
pulir abrasivos. Para limpiar su llave, simplemente frótela con un trapo
húmedo y luego séquela con una toalla suave.

the original consumer purchaser must be made available to Delta for all warranty claims. THIS
IS THE EXCLUSIVE WARRANTY BY DELTA FAUCET COMPANY, WHICH DOES NOT
MAKE ANY OTHER WARRANTY OF ANY KIND, INCLUDING THE IMPLIED WARRANTY
OF MERCHANTABILITY.

This warranty excludes all industrial, commercial & business usage, whose purchasers are
hereby extended a five year limited warranty from the date of purchase, with all other terms of
this warranty applying except the duration of the warranty. This warranty is applicable to

®

Delta

faucets manufactured after January 1, 1995.

Some states/provinces do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation or exclusion may not apply to you. Any damage to this faucet as
a result of misuse, abuse, or neglect, or any use of other than genuine Delta®replacement parts
WILL VOID THE WARRANTY.

This warranty gives you specific legal rights, and you may also have other rights which vary from
state/province to state/province. It applies only for Delta
America, Canada, and Mexico.

®

faucets installed in the United States of

© 2010 Masco Corporation of Indiana

GARANTÍA LIMITADA DE POR VIDA DE LA LLAVEY SU ACABADO

Todas las piezas y acabados de la llave Delta®están garantizados al consumidor comprador
original, de estar libres de defectos de material y fabricación, por el tiempo que el consumidor
comprador original sea dueño de su casa. Delta Faucet Company recomienda que use un
plomero profesional para todas las instalaciones y reparaciones.

Delta reemplazará, LIBRE DE CARGO, durante el período de garantía, cualquier pieza o
acabado que pruebe tener defectos de material y/o fabricación bajo instalación normal, uso y
servicio. Piezas de repuesto pueden ser obtenidas llamando al 1-800-345-DELTA (en los
Estados Unidos y Canada) o escribiendo a:

En los Estados Unidos: En Canada:

Delta Faucet Company Masco Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

Esta garantía es extensiva en lo que cubre el reemplazamiento de todas las piezas defectuosas y
hasta el acabado, pero éstas son las únicas dos cosas que están cubiertas. CARGOS DE
Y/O DAÑOS INCURRIDOS EN LA INSTALACIÓN, REPARACIÓN, O REEMPLAZAMIENTO

LABOR

INSTRUCTIONS DE NETTOYAGE

Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il
peut être abîmé par des produits fortement abrasifs ou des produits de
polissage. Il faut simplement le frotter doucement avec un chiffon humide
et le sécher à l'aide d'un chiffon doux.

GARANTIE À VIE LIMITÉE DES ROBINETS ET DE LEURS FINIS

Toutes les pièces et les finis du robinet Delta®sont protégés contre les défectuosités de matériau
et les vices de fabrication par une garantie qui est consentie au premier acheteur et qui demeure
valide tant que celui-ci demeure propriétaire de sa maison. Delta recommande de faire appel à un
plombier compétent pour l'installation et la réparation du robinet.
Pendant la période de garantie, Delta remplacera GRATUITEMENT toute pièce ou tout fini,
présentant une défectuosité de matériau ou un vice de fabrication pour autant que l'appareil
ait été installé, utilisé et entretenu correctement. Pour obtenir des pièces de rechange, veuillez
communiquer par téléphone au numéro 1-800-345-DELTA (aux États-Unis ou au Canada)
et par écrit à l'une des adresses suivantes :

Aux États-Unis Au Canada

Delta Faucet Company Masco Canada
Product Service Centre de services techniques
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, Ontario N6A 4L6
La présente garantie s'applique au remplacement de toutes les pièces défectueuses, y compris
le fini, et elle ne couvre que ces éléments. LES FRAIS DE MAIN-D'OEUVRE ET (OU) LES
DOMMAGES PROVOQUÉS AU COURS DE L'INSTALLATION, DE LA RÉPARATION OU DU
REMPLACEMENT D'UN ÉLÉMENT AINSI QUE LES PERTES OU DOMMAGES DE TOUTE

COMO TAMBIÉN CUALQUIER OTRO TIPO DE PÉRDIDA O DAÑOS ESTÁN EXCLUÍDOS.
Prueba de compra (recibo original de venta) del comprador consumidor original debe de ser
disponible a Delta para todos los reclamos. ESTA ES LA GARANTÍA EXCLUSIVA DE DELTA
FAUCET COMPANY, QUE NO HACE CUALQUIER OTRA GARANTÍA DE CUALQUIER TIPO,
INCLUYENDO LA GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN.

Esta garantía excluye todo uso industrial, comercial y de negocio, a cuyos compradores se les
da una garantía limitada extendida de cinco años desde la fecha de compra, con todos los otros
términos de esta garantía aplicados, excepto el de duración de ésta. Esta garantía es aplicable a
las llaves de Delta

Algunos estados/provincias no permiten la exclusión o limitación de daños incidentales o

Cualquier daño a esta llave, resultado del mal uso, abuso, o descuido, o cualquier otro uso de
piezas de repuesto que no sean genuinas de Delta®ANULARÁN LA GARANTÍA.

Esta garantía le da derechos legales específicos, y usted puede, también tener otros dere­chos que varían de estado/provincia a estado/provincia. Es aplicable sólo a las llaves Delta
instaladas en los Estados Unidos de America, Canada y Mexico.

®

fabricadas después de Enero 1, 1995.

cilpaonedeupatircseabirranóisulcxeonóicatimilaleuqarenamed,setneucesnoc

© 2010 Masco Corporación de Indiana

AUTRE NATURE NE SONT PAS COUVERTS PAR LA GARANTIE. Toute réclamation en vertu de
la présente garantie doit être adressée à Delta, accompagnée de la preuve d'achat (original de la
facture) du premier acheteur. CETTE GARANTIE EST LA SEULE OFFERTE PAR DELTA FAUCET
COMPANY OU DELTA FAUCET CANADA, SELON LE CAS. ELLE EXCLUT TOUTE AUTRE
GARANTIE, Y COMPRIS LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE.
Les robinets installés dans un établissement industriel ou commercial ou dans une place
d'affaires sont protégés par une grantie étandue de cinq ans qui prend effet à compter de la
date d'achat. Toutes les autres conditions de la garantie de cinq ans sont identiques à celle de la
présente garantie. La présente garantie s'applique à tous les robinets Delta®fabriqués après le
1er janvier 1995.
Dans les États ou les provinces où il est interdit d'exclure ou de limiter les responsabilités à l'égard
des dommages indirects ou fortuits, les exclusions et les limites susmentionnées ne s'appliquent
pas. Les dommages résultant d'une mauvaise utilisation, d'une utilisation abusive de la négligence
ou de l'utilisation de pièces autres que des pièces d'origine Delta®RENDENT LA GARANTIE
NULLE ET SANS EFFET.
La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu de résidence.
Elle ne s'applique qu'aux robinets Delta®installés aux États-Unis, au Canada et au Mexique.

.detsuaelra

®

© 2010 Division de Masco Indiana

6

60048 Rev. C
