Page 1

66920

TWO HANDLE WIDESPREAD LAVATORY FAUCET LLAVE DE LAVAMANOS EXTENDIDAS DE DOS

MANIJAS

ASME A112.18.1 / CSA B125.1 ASME A112.18.2 / CSA B125.2

ICC/ANSI A117.1

Model/Modelo/Modèle 35706LF Series/Series/Seria

Write purchased model number here. Escriba aquí el número del modelo comprado. Inscrivez le numéro de modèle ici.

ROBINET À ENTRAXE LONG À DEUX POIGNÉES POUR LAVABO

You may need/Usted puede necesitar/

Articles dont vous pouvez avoir besoin:

LIC

For easy installation of your Delta faucet you will need:

To READ ALL the instructions completely before beginning.

To READ ALL warnings, care, and maintenance information.

To purchase the correct water supply hook-up.

Para instalación fácil de su llave Delta usted necesitará:

LEER TODAS las instrucciones completamente

antes de empezar. LEER TODOS los avisos, cuidados, e

información de mantenimiento. Comprar las conexiones correctas para el

suministro de agua.

Pour installer votre robinet Delta facilement, vous devez:

LIRE TOUTES les instructions avant de

débuter; LIRE TOUS les avertissements ainsi que toutes

les instructions de nettoyage et d’entretien; Acheter le bon nécessaire de raccordement.

ILICONE

66920

1www.deltafaucet.com

6/5/12 Rev. C

Page 2

Shut Off Water Supplies - Remove old faucet. Slide hot and cold end

valves (1) with gaskets (2) through sink mounting holes. Note: If sink is uneven, use silicone under the gaskets. Make sure long tubes (3) are

installed away from spout. Secure end valves with washers (4) & threaded brackets (5). Hand tighten brackets (5) onto shank (6). Lock brackets into position by tightening screws (7).

Place spout (1) with gasket (2) through mounting hole in sink. Secure spout

with gasket and bracket (3) and nut (4). Note: If sink is uneven, use silicone under the gasket.

Cierre los Suministros de Agua - Quite la llave de agua vieja. Deslice las

válvulas extremas, caliente y fría (1) con las juntas (2) a través de los agujeros para la instalación en el lavamanos. Nota: Si el lavamanos está desnivelado, use silicón por debajo de las juntas. Asegúrese ue los tubos largos (3) están instalados en sentido contrario del desviador. Fije las válvulas extremas con las arandelas (4) y los soportes enroscados (5). Apriete a mano los soportes (5) en la espiga (6). Entrabe los soportes en su posición apretando los tornillos (7).

Coloque el desviador (1) con la junta (2) a través de los agujeros para

instalación en el lavamanos. Fije el desviador con empaque y soporte de montaje (3) y la tuerca (4). Nota: Si el lavamanos está desnivelado, use

silicón por debajo de la junta.

Interrompez l’arrivée d’eau – Enlevez le vieux robinet. Faites glisser les

soupapes d’eau chaude et d’eau froide (1) avec les joints (2) dans les trous de montage de l’évier. Note : si l’évier est inégal, appliquez du composé d’étanchéité à la silicone sous les joints. Prenez soin d’écarter les tubes longs (3) du bec en les installant. Fixez les soupapes avec les rondelles (4) et les fixations filetées (5). Vissez les fixations (5) à la main sur l’entrée d’eau (6). Bloquez les fixations en place en serrant les vis (7).

Placez le bec (1) avec le joint (2) dans le trou de montage de l’évier. Fixez le

bec avec joint et support de montage (3) et l’écrou (4). Note: si l’évier est inégal, appliquez du composé d’étanc héité à la silicone sous le joint.

Align tabs (1) and tabs (2) on quick connects (3). Push quick connects

firmly upward and snap onto receiving tube tab (1). Pull down moderately to ensure each connection has been made.

Alinee las lengüetas (1) con las lengüetas(2) en las conexiones rápidas (3).

Firmemente presione las conexiones rápidas haci lengüeta del tubo receptor (1). Hale hacia abajo moderadamente para asegurar que cada conexión se ha hecho.

Alignez les pattes (1) et les pattes (2) des raccords rapides (3). Poussez les

raccords rapides patte du tube récepteur. (1). Tirez modérément sur le raccord pour en vérifie la solidité.

fermement vers le haut jusqu’à ce qu’ils s’accrochent à la

a arriba y a presión en la

66920 Rev. C

Page 3

A2. B.

C. D.

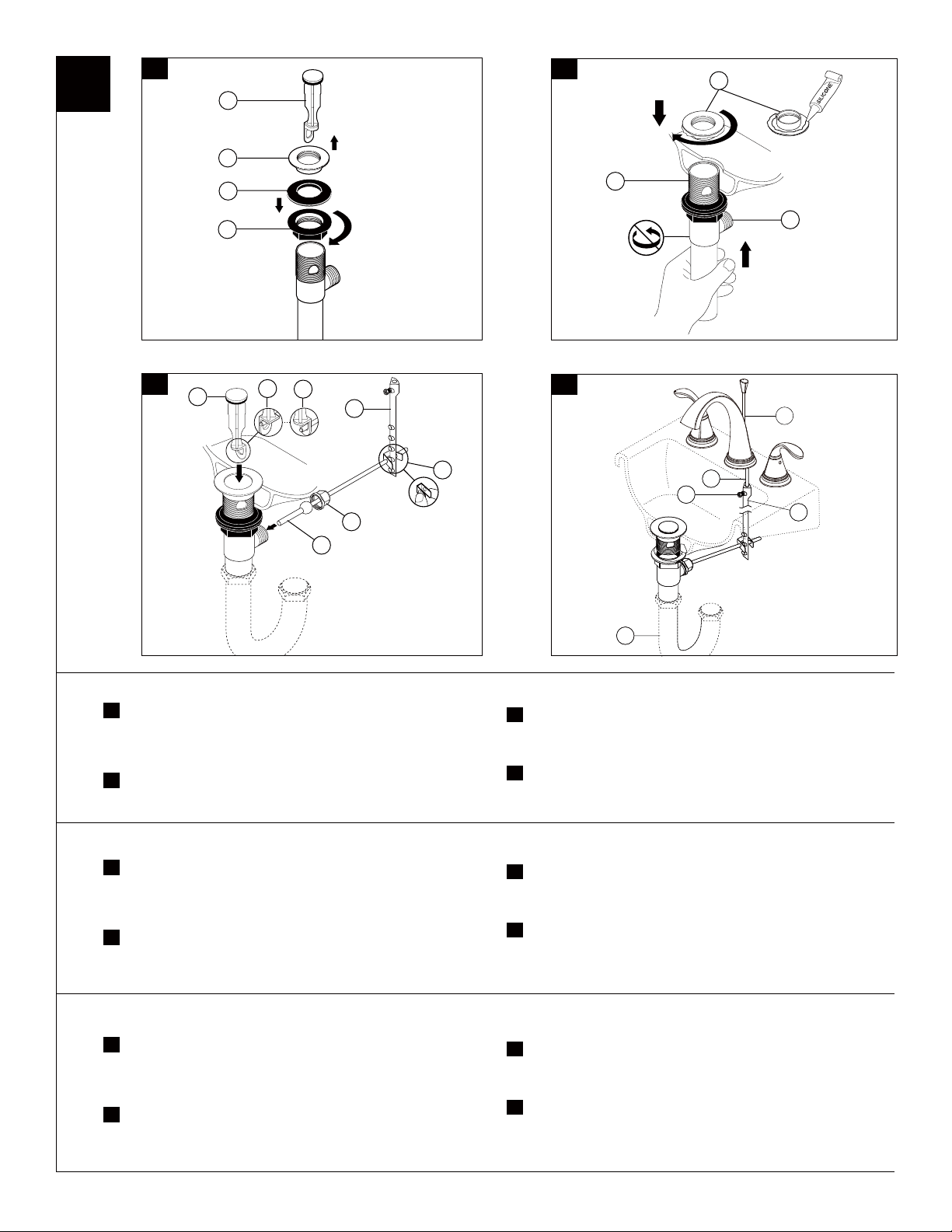

Pop-Up Installation

Remove stopper (1) and flange (2). Screw nut (3) all the way down.

Push black gasket (4) down.

Remove pivot nut (1). Install horizontal rod (2) and stopper (3) as

removable (4) or non-removable (5). Hand tighten pivot nut (1). Attach horizontal rod to strap (6) using clip (7).

Desagüe Automático

Quite el tapón (1) y el reborde (2). Atornille la tuerca (3) completamente

hasta abajo. Empuje el empaque negro (4) hacia abajo.

Quite la tuerca del pivote (1). Instale la barra horizontal (2) y el tapón (3)

como desmontable (4) o fijo (5). Apriete a mano la tuerca del pivote (1). Una la barra horizontal a la barra chata (6) utilizando el gancho (7).

Renvois mécaniques

Enlevez la bonde (1) et la collerette (2). Vissez l’écrou (3) à fond Poussez

le joint noir (4) vers le bas.

Enlevez l’écrou du pivot (1). Installez la tige horizontale (2) et la bonde (3)

de manière que la bonde soit amovible (4) ou non amovible (5). Serrez l’écrou (1) du pivot à la main. Fixez la tige horizontale au feuillard (6) à l’aide de l’agrafe (7).

Apply silicone to underside of flange (1). Insert body (2) into sink. Screw

flange onto body. Pivot hole (3) must face back of sink. Tighten nut/gasket, clean excess silicone.

Insert lift rod (1) through faucet and into strap (2). Tighten screw (3).

Connect assembly to drain (4).

Aplique silicón a la parte interior del reborde (1) Inserte el cuerpo (2) en el

lavamanos. Atornille el reborde encima del cuerpo. El hoyo del pivote (3) debe de estar de la parte a la llave. Apriete la tuerca/empaque, limpie el exceso de silicón.

Introduzca la barre de alzar (1) a través de la llave y dentro en la barra

chata (2). Apriete el tornillo (3). Conecte el ensamble al desagüe (4).

Appliquez du composé d’étanchéité à la silicone sous la collerette (1).

Introduisez le corps (2) du renvoi dans l’évier. Vissez la collerette sur le corps. Le trou du pivot (3) doit faire face à l’arrière de l’évier. Serrez l’écrou contre le joint et enlevez le surplus de composé d’étanchéité.

Introduisez la tirette (1) dans le robinet et le feuillard (2). Serrez la vis (3).

Raccordez l’ensemble au renvoi (4).

66920 Rev. C

Page 4

1/2" (13 mm) IPS

Make Connections to water lines:

Choose hook-ups for 1/2" I.P.S. connections: (1) Ball nose riser (3/8" O.D. copper tubing),or

Use coupling nuts (3) (not supplied) with the ball nose risers (1). Use two wrenches when tightening. Do not overtighten.

Haga las conexiones a la l

Escoja las conexions IPS de 1/2": (1) Conexi

I.P.S. 1/2". Utilice las tuercas de acoplamiento (3) (no proporcionadas) con la conexi No apriete demasiado.

Raccordes les Tuyaux d

Choisissez des raccords compatibles 1/2 po IPS: (1) tubes-raccords ou (2) raccords de robinet 1/2 po IPS. Si vous utilisez des tubes-raccords des

ón Bola-nariz (Tubería cobre 3/8

ón bola-nariz (1). Utilice dos llaves de tuercas

écrous de raccordement

serrer les raccords. Prenez

Maintenance

SHUT OFF WATER SUPPLIES

When replacing a parts, follow the illustrated instructions provided on the back of the Repair Part Kit.

If faucet leaks from spout:

Replace Stem Unit Assembly (1) and Seats and Springs (2)*, Repair Kit RP64761.

íneas de agua:

'eau Chaude et d'eau Froide:

à portée sphérique (tube en cuivre

à portée sphérique

(3) (non fournis). Utilisez deux cl

garde de trop serrer.

(2) 1/2" I.P.S. faucet connector.

" D.E.),o

(2) Conector de llave

cuando apriete.

3/8 po d.e.)

(1), servez-vous

és pour

If faucet exhibits very low flow:

A. Remove and clean Aerator (3) RP52216 (page 5), or B. Clean Seats and Springs (2) of any debris * Install stems (1) correctly for proper handle rotation:

Note: The stops (4) must point to the center of the faucet for

proper handle rotation.

FLUSH SYSTEM/CHECK FOR LEAKS.

Remove aerator (1) usingsupplied wrench (2) and turn faucet handles (3) to the full on mixed pos ition. Turn on hot and cold water supplies (4) and flush water

lines for one minute.

Important: This flushes away any debris that could cause damage to internal parts.

Check all connections at arrows for leaks. Replace aerator. Re-tighten if necessary, but do not overtighten.

DEJE CORRER EL AGUA POR EL SISTEMA/EXAMINE POR SI HAY FILTRACIONES.

Quite el aereador (1) usando la llave de tuercas (2) proporcionada con su llave de agua y gire las manijas de la llave de agua (3) a la posición completamente

abierta . Abralos suministros de agua caliente y fría (4) y deje que el agua corra por las líneas por un minuto.

Importante: Esto limpia cualquier escombro que pudiera causar daño a las partes internas.

Examine para asegurarse que no haya filtraciones. Reemplace el aireador. Apriete de nuevo si es necesario, pero no apriete demasiado.

RINÇAGE DE L’INSTALLATION ET VÉRIFICATION DE L’ÉTANCHÉITÉ.

Retirez l’aérateur (1) en utilisant la clé (2) et en position d’écoulement maximumde l’eau chaude et de l’eau froide.

l’alimentation en eau chaude eteneau froide (4), pui s laissez s’écouler l’eau une minute.

Important: Il faut laisser s’écouler l’eau pour évacuer les saletés qui pourraient abîmer les éléments internes du robinet.

ité. Remettez l’aérateur en place. Serrez-les de nouveau au besoin,

mais prenez garde de trop serrer.

tournez les poignées

(3) du robinet

Rétablissez

Mantenimiento CIERRE LOS SUMINISTROS DE AGUA Cuando reemplace una pieza, siga las instrucciones ilustradas proporcionadas en la parte de atrás del Equipo de Reparación de Piezas.

Si la llave tiene fugas en la salida:

Reemplace los Ensamble de la Unidad del Vástago (1) y Asientos y Resortes (2)* Equipo para Reparación RP64761.

Entretien INTERROMPEZ L’ARRIVÉE D’EAU

Pour remplacer une pièce, veuillez suivre les instructions à l’endos du kit de réparation

Si le robinet fuit par le bec :

Remplacez l’obturateur (1) ainsi que les sièges et les ressorts (2)*, kit de réparation RP64761.

Si la llave muestra un flujo muy bajo:

A. Quite y limpie el aireador (3) RP52216 (página 5), o B. Limpie los Asientos y Resortes (2) de cualquier escombro *Instale las espigas (1) correctamente para una giración correcta de la manija:

Note: Los topes (4) deben señalar al centro de la llave de agua

para obtener una rotación apro piada de la manija.

Si le débit du robinet est très faible:

A. Enlevez l’aérateur (3) RP52216 B. Vous pouvez aussi nettoyer les sièges et les ressorts (2). *Installez les obturateurs (1) correctement pour que les manettes pivotent dans le bon sens.

Note : les butées (4) doivent pointer vers le centre du robinet

pour que les manettes pivotent correctement.

(page 5) et nettoyez-le.

66920 Rev. C

Page 5

Specify Finish Especifíque el Acabado Précisez le Fini

RP71502

Lift Rod Barra de Alzar Tige de Manoeuvre

RP71501

Handle Assembly Conjunto de manija Montage de la manette

RP64761

Stem Unit Assembly, Seat & Spring, Bonnet Nut

Ensamble de la Unidad del Vástago, Asiento y Resorte, Bonete

Obturateur, siège et ressort, écrou à chapeau

RP25620

Set Screw Tornillo de Ajuste Vis de Calage

RP41896

Glide Ring Aro para Deslizar L’anneau de Glissement

4 1

RP62472

Plastic Pop-Up Less Lift Rod Desagüe Automático de Plástico

Menos la Barra de Alzar Renvoi Mécanique en Plastique

Sans la Tige de Manoeuvre

RP52216

Aerator Aireador Aérateur

RP46858

Wrench Llave Clé

RP44493

Hose Assembly, Blocks & O-Rings

Ensamble de la manguera, Bloques y Aros-O

Tuyau souple, blocs de fixation et joints toriques

RP71503▲

Flange & Gasket Brida y Empaque Bride et Joint

RP47423

Washers (2), Nuts (2) & Screws (4)

Arandelas (2), Tuercas (2) y Tornillos (4)

Rondelles (2), Ècrous(2) et Vis (4)

RP60925

Gasket, Washer & Nut Empaque, Arandela y Tuerca Joint, Rondelle et Ècrou

66920 Rev. C

Page 6

66920 Rev. Cwww.deltafaucet.com

CLEANING AND CARE

Care should be given to the cleaning of this product. Although its finish is extremely durable, it can be damaged by harsh abrasives or polish. To clean, simply wipe gently with a damp cloth and blot dry with a soft towel.

All parts and finishes of the Delta®faucet are warranted to the original consumer purchaser to be free from defects in material & workmanship for as long as the original consumer purchaser owns their home. Delta Faucet Company recommends using a professional plumber for all installation & repair.

Delta will replace, FREE OF CHARGE, during the warranty period, any part or finish that proves defective in material and/or workmanship under normal installation, use & service. Replacement parts may be obtained by calling 1-800-345-DELTA (in the U.S. and Canada) or by writing to:

:adanaCnI:setatSdetinUehtnI

Masco Canada LimitedynapmoCtecuaFatleD

ecivreStcudorP

350 South Edgeware Road.teertSht111.E55 St. Thomas, Ontario, Canada N5P 4L108264NI,silopanaidnI

This warranty is extensive in that it covers replacement of all defective parts and even finish, but these are the only two things that are covered.LABOR CHARGES AND/OR DAMAGE INCURRED IN INSTALLATION, REPAIR, OR REPLACEMENT AS WELL AS ANY OTHER KIND OF LOSS OR

DAMAGES ARE EXCLUDED.

Proof of purchase (original sales receipt) from the original consumer purchaser must be made available to Delta for all warranty claims. THIS IS THE EXCLUSIVE WARRANTY BY DELTA FAUCET COMPANY, WHICH DOES NOT MAKE ANY OTHER WARRANTY OF ANY KIND, INCLUDING THE IMPLIED WARRANTY OF MERCHANTABILITY.

This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby extended a five year limited warranty from the date of purchase, with all other terms of this warranty applying except the duration of the warranty. This warranty is applicable to Delta

faucets manufactured after January 1, 1995.

Some states/provinces do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. Any damage to this faucet as a result of misuse, abuse, or neglect, or any use of other than genuine Delta

replacement parts

WILL VOID THE WARRANTY. This warranty gives you specific legal rights, and you may also have other rights which vary from

state/province to state/province. It applies only for Delta®faucets installed in the United States of America, Canada, and Mexico.

LIFETIME FAUCET AND FINISH LIMITED WARRANTY

Toutes les pièces et les finis du robinet Delta®sont protégés contre les défectuosités de matériau et les vices de fabrication par une garantie qui est consentie au premier acheteur et qui demeure valide tant que celui-ci demeure propriétaire de sa maison. Delta recommande de faire appel à un plombier compétent pour l'installation et la réparation du robinet. Pendant la période de garantie, Delta remplacera GRATUITEMENT toute pièce ou toutfini, présentant une défectuosité de matériau ou un vice de fabrication pour autant que l'appareil ait été installé, utilisé et entretenu correctement. Pour obtenir des pièces de rechange, veuillez communiquer par téléphone au numéro 1-800-345-DELTA (aux États-Unis ou au Canada) et par écrit à l'une des adresses suivantes :

A adanaCuAsinU-statÉxu

Masco Canada LimitedynapmoCtecuaFatleD

ecivreStcudorP

55 E. teertSht111

08264NI,silopanaidnI

La présente garantie s'applique au remplacement de toutes les pièces défectueuses, y compris le fini, et elle ne couvre que ces éléments. LES FRAIS DE MAIN-D'OEUVRE ET (OU) LES DOMMAGES PROVOQUÉS AU COURS DE L'INSTALLATION, DE LARÉPARATION OU DU REM-

PLACEMENT D'UN ÉLÉMENT AINSI QUE LES PERTES OU DOMMAGES DE TOUTE AUTRE NATURE NE SONT PAS COUVERTS PAR LA GARANTIE. Toute réclamation en vertu de la présente garantie doit être adressée à Delta, accompagnée de la preuve d'achat (original de la facture) du premier acheteur. CETTE GARANTIE EST LA SEULE OFFERTE PAR DELTA FAUCET COMPANY OU DELTA FAUCET CANADA, SELON LE CAS. ELLE EXCLUT TOUTE AUTRE GARANTIE, Y COMPRIS LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE. Les robinets installés dans un établissement industriel ou commercial ou dans une place d'affaires sont protégés par une grantie étandue de cinq ans qui prend effet à compter de la date d'achat. Toutes les autres conditions de la garantie de cinq ans sont identiques à celle de la présente garantie. La présente garantie s'applique à tous les robinets Delta®fabriqués après le 1er janvier 1995. Dans les États ou les provinces où il est interdit d'exclure ou de limiter les responsabilités à l'égard des dommages indirects ou fortuits, les exclusions et les limites susmentionnées ne s'appliquent pas. Les dommages résultant d'une mauvaise utilisation, d'une utilisation abusive de la négligence ou de l'utilisation de pièces autres que des pièces d'origine Delta®RENDENT LA GARANTIE NULLE ET SANS EFFET. La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu de résidence. Elle ne s'applique qu'aux robinets Delta®installés aux États-Unis, au Canada et au Mexique.

GARANTIE À VIE LIMITÉE DES ROBINETS ET DE LEURS FINIS

INSTRUCTIONS DE NETTOYAGE

Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il peut être abîmé par des produits fortement abrasifs ou des produits de polissage. Il faut simplement le frotter doucement avec un chiffon humide et le sécher à l'aide d'un chiffon doux.

LIMPIEZA Y CUIDADO DE SU LLAVE

Tenga cuidado al ir a limpiar este producto. Aunque su acabado es sumamente durable, puede ser afectado por agentes de limpieza o para pulir abrasivos. Para limpiar su llave, simplemente frótela con un trapo húmedo y luego séquela con una toalla suave.

Todas las piezas y acabados de la llave Delta®están garantizados al consumidor comprador original, de estar libres de defectos de material y fabricación, por el tiempo que el consumidor comprador original sea dueño de su casa. Delta Faucet Company recomienda que use un plomero profesional para todas las instalaciones y reparaciones.

Delta reemplazará, LIBRE DE CARGO, durante el período de garantía, cualquier pieza o acabado que pruebe tener defectos de material y/o fabricación bajo instalación normal, uso y servicio. Piezas de repuesto pueden ser obtenidas llamando al 1-800-345-DELTA (en los Estados Unidos y Canada) o escribiendo a:

En los Estados Unidos: En Canada:

Delta Faucet Company Product Ser eciv 55 E. 111th Street Indianapolis, IN 46280

Esta garantía es extensiva en lo que cubre el reemplazamiento de todas las piezas defectuosas y hasta el acabado, pero éstas son las únicas dos cosas que están cubiertas. CARGOS DE LABOR Y/O DAÑOS INCURRIDOS EN LA INSTALACIÓN, REPARACIÓN, O REEMPLAZAMIENTO

COMO TAMBIÉN CUALQUIER OTRO TIPO DE PÉRDIDA O DAÑOSESTÁNEXCLUÍDOS. Prueba de compra (recibo original de venta) del comprador consumidor original debe de ser disponible a Delta para todos los reclamos. ESTA ES LA GARANTÍA EXCLUSIVA DE DELTA FAUCET COMPANY, QUE NO HACE CUALQUIER OTRA GARANTÍA DE CUALQUIER TIPO, INCLUYENDO LA GARANTÍA

IMPLÍCITA DE COMERCIALIZACIÓN.

Esta garantía excluye todo uso industrial, comercial y de negocio, a cuyos compradores se les da una garantía limitada extendida de cinco años desde la fecha de compra, con todos los otros términos de esta garantía aplicados, excepto el de duración de ésta. Esta garantía es aplicable a las llaves de Delta

fabricadas después de Enero 1, 1995.

Algunos estados/provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de manera que la limitación o exclusión arriba escrita puede no aplicarle a usted. Cualquier daño a esta llave, resultado del mal uso, abuso, o descuido, o cualquier otro uso de piezas de repuesto que no sean genuinas de Delta

ANULARÁN LA GARANTÍA.

Esta garantía le da derechos legales específicos, y usted puede, también tener otros derechos que varían de estado/provincia a estado/provincia. Es aplicable sólo a las llaves Delta

instaladas en los Estados Unidos de America, Canada y Mexico.

GARANTÍA LIMITADA DE POR VIDA DE LA LLAVE Y SU ACABADO

Masco Canada Limited

350 South Edgeware Road. St. Thomas, Ontario, Canada N5P 4L1

Plumbing Group
