Factory Direct Hardware 31063 User Manual [en, es, fr]

Installation Instructions / Warranty

Metris S

31063XX1

Metris S

31267XX1

Metris S

31067XX1

Talis S

32310XX1

Metris S

31263XX1

Focus S

31730001

31063XX1

31067XX1

31263XX1

2

31267XX1

31730XX132310XX1

3

Technical Information / Données techniques / Datos tecnicos

Recommended water
pressure

Max. water pressure Pression d’eau maximum Presión en servicio max. 17 psi

Recommended hot water
temp.

Max. hot water temp Température maximum d'eau

Flow rate − lavatory
Flow rate − bidet

Hole size in mounting
surface -- spout

Hole size in mounting
surface -- valves

Max. depth of mounting
surface

*Please know and follow all applicable local plumbing codes when setting the temperature on the water heater.
* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du
chaue-eau.
*Debe conocer y cumplir todos los códigos locales aplicables para ajustar la temperatura del calentador de agua.

Pression d’eau recommandée Presión recomendada en

Température recommandée
d'eau chaude

chaude

Capacité nominale − lavabo
Capacité nominale − bidet

Dimension du trou dans la
surface de montage -- bec

Dimension du trou dans la sur­face de montage -- robinets

Profondeur maximale de la
surface de montage

servicio

Temperatura recomendada del
agua caliente

Temperatura del agua caliente
max.

Caudal máximo − lavabo
Caudal máximo − bidé

Tamaño del oricio en la super­cie de montaje -- surtidor

Tamaño del oricio en la super­cie de montaje -- válvulas

Profundidad máxima de la
supercie de montaje

1.7 - 72.5 psi

120� - 10� F*

176�F*

1.5 gpm

2.2 gpm

1⅜"

1¼"

1⅛"

User Instructions / Instructions d’utilisateur / Instrucciones para
el usuario

closed
fermé
cerrado



open
ouvrir
abrir

Installation Considerations

For best results, Hansgrohe recommends that

•
this unit be installed by a licensed, profes­sional plumber.

Please read over these instructions thoroughly

•
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.

This faucet requires ½" hot and cold supply

•
lines (not included).

Keep this booklet and the receipt (or other

•
proof of date and place of purchase) for
this product in a safe place. The receipt is
required should it be necessary to request
warranty parts.

À prendre en considération pour l’installation

Pour de meilleurs résultats, Hansgrohe re-

•
commande que ce produit soit installé par un
plombier professionnel licencié.

Veuillez lire attentivement ces instructions

•
avant de procéder à l’installation. Assurez­vous de disposer de tous les outils et du
matériel nécessaires pour l’installation.

Ce robinet requiert des conduites d’alimenta-

•
tion d’eau chaude et d’eau froide de ½ po
(non comprises).

Conservez ce livret et le reçu (ou une autre

•
preuve sur laquelle gurent la date et l’endroit
de l’achat) pour ce produit dans un endroit
sûr. Le reçu est requis si vous commandez des
pièces sous garantie.

Consideraciones para la instalación

Para obtener mejores resultados, la insta-

•
lación debe estar a cargo de un plomero
profesional matriculado.

Antes de comenzar la instalación, lea estas

•
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesa­rios para completar la instalación.

Este grifo requiere tuberías de suministro de

•
agua caliente y fría de ½” (no incluidas).

•

Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

5

2.5 mm

adhesive strips
bandes adhésives
tiras adhesivas

English

Note:

To prevent shipping damage, the spout is
attached to the spout escutcheon with two
adhesive strips.

Remove the strips before installing the spout.

red
rouge
rojo

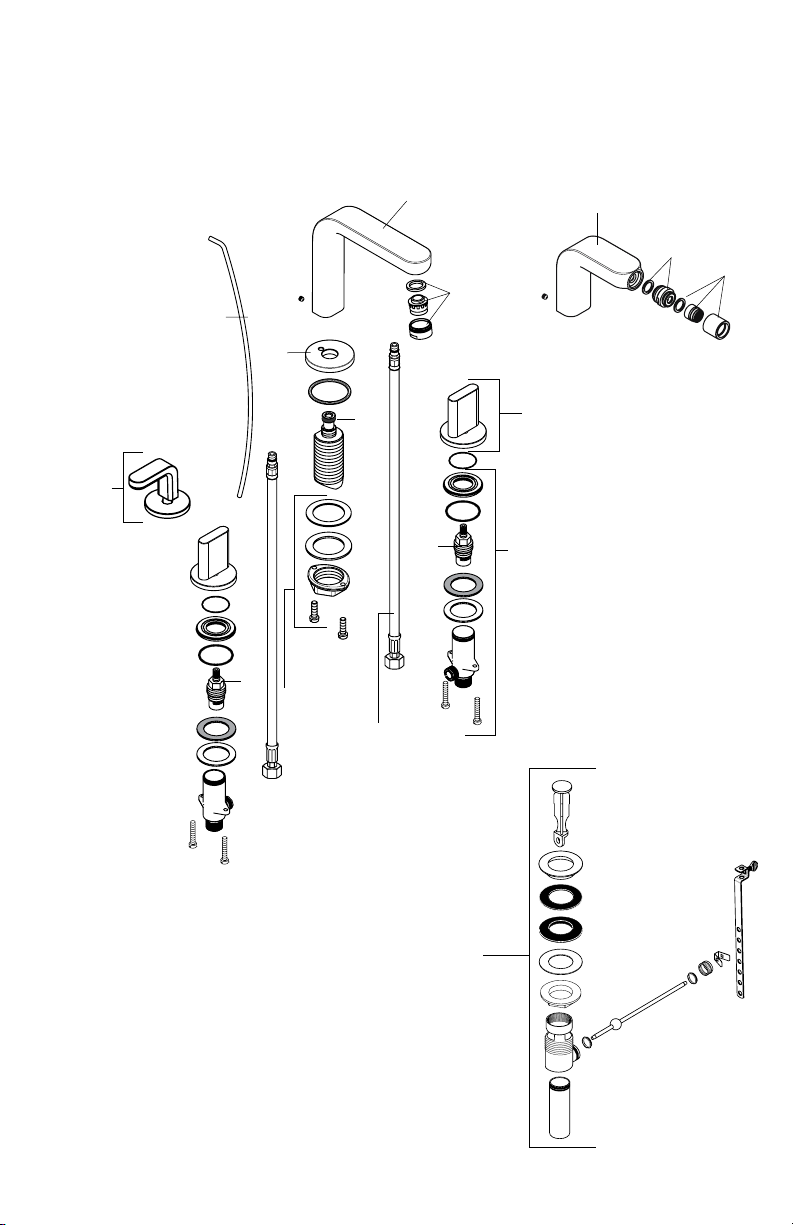

Installation

For proper operation of the faucet, the hot
supply must be on the left, and the cold supply
must be on the right.

Remove the valve mounting nuts from the
valves.

Push the valves up into the holes. Install the
mounting nuts on the valves.

Tighten the tensioning screws.

6
