Installation Instructions / Warranty
Allegro E
04076XX0
English
Allegro E Lowrider Kitchen Faucet
04076XX0
Technical information
Recommended water pressure 14.7 - 72.5 psi
Max. water pressure 147 psi
Recommended hot water temp. 120� - 140� F*
Max. hot water temp 165�F*
Hole size in mounting surface 1 3/8"
Max. mounting surface depth 2 3/8"
Flow rate 2.2 gpm
Cartridge with high temperature limit stop
3/8" supply hoses
*Please know and follow all applicable local plumbing codes when setting
the temperature on the water heater.
2
Do not twist or kink the supply hoses!
Installation considerations
For best results, Hansgrohe
•
recommends that this unit be
installed by a licensed, professional plumber.
Please read over these instruc-
•
tions thoroughly before beginning installation. Make sure that
you have all tools and supplies
needed to complete the installation.
This faucet should be protected
•
from freezing temperatures.
Protection against back siphon-
•
age provided by check valve.
Installation
Position the faucet and sealing
ring on the countertop.
Install the plastic washer, fiber
washer, friction washer, and
mounting nut.
Tighten the tensioning screws.
If the countertop is thicker than
1 3/8", omit the plastic washer.
English
Connect the handspray hose to the
handspray supply hose with the squeezing
connection.
Use two wrenches, so that the
hoses do not twist.
A twisted hose may become
loosened from the faucet,
which can cause a leak.
< 1 3/8"
> 1 3/8"
3
English

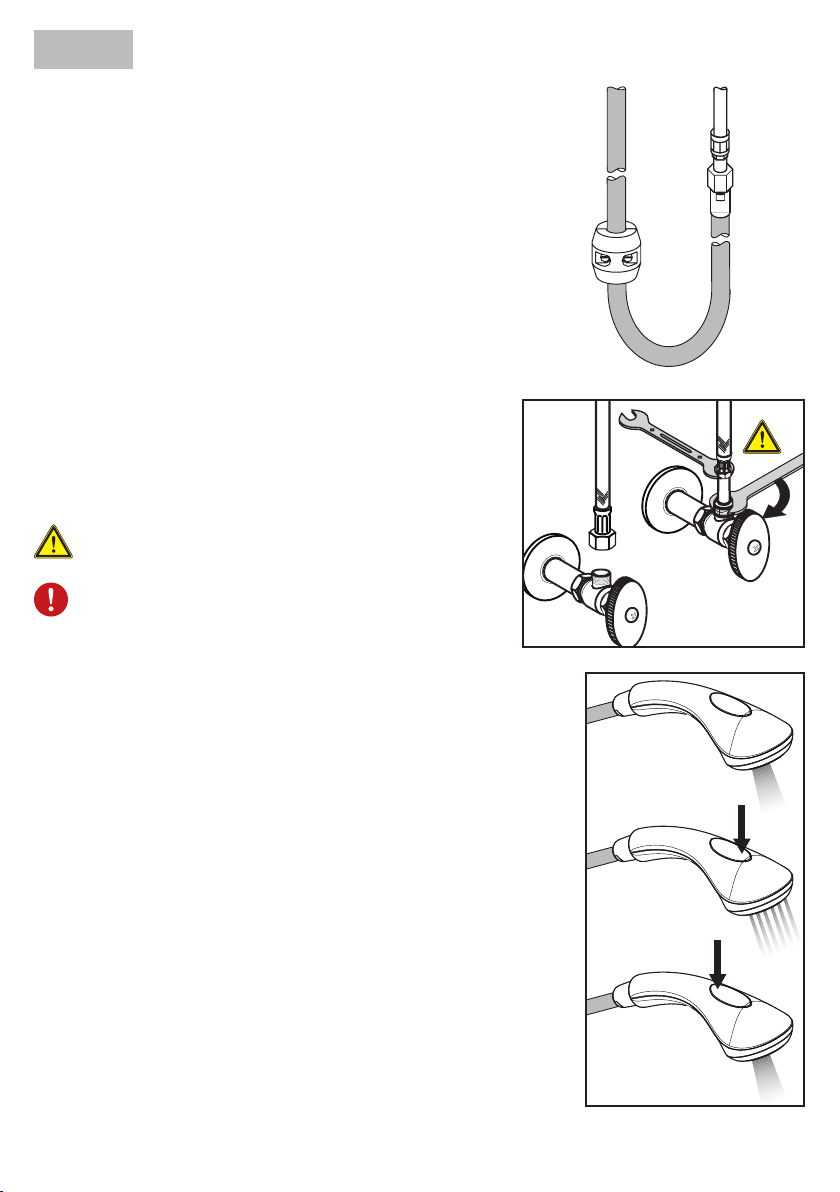

Install the hose weight.
Pull out on the handspray.
If the handspray does not retract smoothly, reposition the
hose weight.
Connect the hot and cold supply hoses to the stops using
3/8" compression fittings (included).
Use two wrenches so that the hoses do not
twist.
A twisted hose may become loosened from
the faucet, which can cause a leak.
Turn on the water and check all connections for leaks.
User instructions
The water comes on in the stream mode.
Press the front of the diverter to obtain the spray mode.
Press the rear of the diverter to return to the stream mode.
4
Allegro E Robinet de Cuisine Lowrider
04076XX0
Données techniques
Pression d'eau recommandée 14.7 - 72.5 psi
Pression d'eau maximum 147 psi
Température recommandée d'eau chaude 120� - 140� F*
Température maximum d'eau chaude 165�F*
Dimension du trou dans la surface de 1 3/8"
montage
Profondeur maximale de la surface de 2 3/8"
montage
Débit maximum 2.2 gpm
Français
Assurez-vous qu’aucun des tuyaux
n’est entortillé.
* Vous devez connaître et respecter tous les codes de plomberie locaux ap-
plicables pour le réglage de la température du chauffe-eau.
À prendre en considération pour l’installation
Pour de meilleurs résultats, Hansgrohe recommande que ce produit soit installé par un plom-
•
bier professionnel licencié.
Veuillez lire attentivement ces instructions avant de procéder à l’installation. Assurez-vous de
•
disposer de tous les outils et du matériel nécessaires pour l’installation.
Un clapet anti-retour à l’intérieur du gicleur offre une protection contre le siphonnement à
•
rebours.
Protéger le robinet du gel.
•
5
Français
Installation
Placez l’anneau d’étanchéité
et le robinet sur la surface de
montage.
Installez la rondelle de plastique,
la rondelle en fibre, la rondelle
de friction et l’écrou de montage.
Si l’épaisseur du comptoir dépas-
se 1 3/8 po (3,5 cm) omettez la
rondelle de plastique.
Serrez l’écrou de montage et les
vis de serrage.
< 1 3/8"
> 1 3/8"
Raccordez le tuyau de la douchette au tuyau
d’arrivée de la douchette à l’aide de l’écrou,
de la rondelle conique, de la rondelle plate
en laiton et de la rondelle de caoutchouc, tel
qu’illustré.
Assurez-vous qu’aucun
des tuyaux n’est entortillé
car le débit d’eau vers la
douchette en serait réduit.
Un tuyau tordu d’arrivée
d’eau peut devenir
détaché du robinet, qui
causera une fuite.
6
Installez le contrepoids sur le tuyau.
Tirez sur la douchette. Elle devrait coulisser facilement et se
rétracter sans à-coups. Modifiez la position du contrepoids au
besoin.
Connectez les tuyaux d’arrivée d’eau chaude et d’eau
froide aux tuyaux d’alimentation.
Servez-vous de deux clés, tel qu’illustré dans le schéma.
Serrez fermement à l’aide des clés.
Assurez-vous que les tuyaux ne s’entortillent pas.
Ouvrez l’eau. Vérifiez l’étanchéité de tous les raccords.
Français
Instructions à l’intention de l’utilisateur
Pour activer le mode jet de la version douchette rétractable du
robinet, appuyez sur l’inverseur.
Lorsque vous appuyez sur l’inverseur encore, le robinet retourne
en mode jet.
7
Español
Allegro E Mezclador para Cocina Lowrider
04076XX0
Datos tecnicos
Presión recomendada en servicio 14.7 - 72.5 psi
Presión en servicio max. 147 psi
Temperatura recomendada del agua 120� - 140� F*
caliente
Temperatura del agua caliente max. 165�F*
Tamaño del orificio en la superficie 1 3/8"
de montaje
Profundidad máxima de la superficie 2 3/8"
de montaje
Caudal máximo 2.2 gpm
*Debe conocer y cumplir todos los códigos locales aplicables para ajustar
la temperatura del calentador de agua.
Consideraciones para la instalación
Para obtener mejores resultados, la instalación debe estar a cargo de un plomero profesional
•
matriculado.
Antes de comenzar la instalación, lea estas instrucciones detenidamente. Asegúrese de tener
•
las herramientas y los insumos necesarios para completar la instalación.
La protección contra flujo inverso se proporciona mediante una válvula de retención.
•
Proteja el grifo de la congelación.
•
8
Instalación del grifo
Coloque el aro de sellado y
el grifo sobre la superficie de
montaje.
Instale la arandela plástica, la
arandela de fibra, la arandela de
fricción y la tuerca de fijación.
Si el espesor de la mesada es
superior a 1 3/8 pulg. puede
omitirse la arandela plástica.
Apriete la tuerca de fijación y los
tornillos tensores.
< 1 3/8"
Español
> 1 3/8"
Conecte la manguera del rociador de mano
a la manguera de suministro con la tuerca, la
arandela cónica, la arandela plana de latón
y la arandela de goma, como se ilustra. Use
dos llaves, como se ilustra en el diagrama.
No permita que ninguna
de las mangueras se retuerza.
Si se retuerce la manguera
de suministro, puede
aflojarse del grifo y causar
daños por pérdidas de
agua.
9
Español
La instalación correcta del contrapeso de la manguera asegura
que el rociador de mano se retraiga suavemente.
Tire del rociador de mano. Debe moverse con facilidad y
retraerse suavemente. Reposicione el contrapeso según sea
necesario.
Conecte las mangueras de suministro de agua caliente y
fría a las alimentaciones de la red.
Use dos llaves, como se ilustra en el diagrama. Apriete
los accesorios de compresión con una llave.
No permita que ninguna de las mangueras se retuerza.
Si se retuerce la manguera de suministro,
puede aflojarse del grifo y causar daños
por pérdidas de agua.
Instrucciones para el usuario
Presione el distribuidor para activar el modo de rociado.
Presiadolo otra vez para volver al modo de corriente.
10
If the flow of water decreases, clean the
filter.
En cas de baisse du débit dévisser la
douchette point et nettoyer le filtre.
Si disminuye el caudal de agua, retire y
limpie el filtro.
Replacement parts
1
2
3
4
14
10
11
9
1 handle 95318XX0
2 nut cover 97995XX0
3 nut 97996000
4 cartridge 92730000
5 handspray 98598XX1
6 handspray hose 95048000
7 squeezing connection 96099000
8 mounting kit 95049000
5
9 check valve 94074000
10 screw 96059000
11 sealing ring 95008000
12 supply hose
13 hose weight 98551000
14 screw cover 96338000
XX = color
00 = chrome
80 = steel optik
7
8
13
12
6
11
Cleaning Recommendation for Hansgrohe Products
Modern lavatory faucets, kitchen faucets, and showers consist of very different materials to comply with the needs of the
market with regard to design and functionality. To avoid damage and returns, it is necessary to consider certain criteria when
cleaning.
Cleaning Materials for Faucets and Showers
Acids are a necessary ingredient of cleaning materials for removing lime, however please pay attention to the following points
when cleaning faucets and showers:
Only use cleaning materials which are explicitly intended for this type of application.
•
Never use cleaning materials which contain hydrochloric, formic, phosphoric, or acetic acid, as they cause considerable
•
damage.
Never mix one cleaning material with another.
•
Never use cleaning materials or appliances with an abrasive effect, such as unsuitable cleaning powders, sponge pads,
•
or micro fiber cloths.
Cleaning Instructions for Faucets and Showers
Please follow the cleaning material manufacturer’s instructions. In addition, pay attention to the following points:
Clean the faucets and showers as and when required
•
Use the amount of cleaning product and the amount of time recommended by the manufacturer. Do not leave the cleaner
•
on the fixture longer than necessary.
Regular cleaning can prevent calcification.
•
When using spray cleaners, spray first onto a soft cloth or sponge. Never spray directly onto the faucet as droplets can
•
enter openings and gaps and cause damage.
After cleaning, rinse thoroughly with clean water to remove any cleaner residue.
•
Important
Residues of liquid soaps, shampoos, and shower foams can also cause damage, so rinse with clean water after using.
Please note: if the surface is already damaged, the effect of cleaning materials will cause further damage.
Components with damaged surfaces must be replaced or injury could result.
Damage caused by improper treatment is not covered under the warranty.
Recommandations pour le nettoyage des produits Hansgrohe
Les robinetteries modernes de lavabo, de cuisine et de douche utilisent des matériaux très différents pour répondre aux besoins
du marché en termes de conception et de fonctionnalité. Certaines règles de base doivent être respectées lors du nettoyage
de ces produits afin d’éviter de les endommager ou d’avoir à les retourner.
Produits de nettoyage pour robinetteries et douches
Les acides sont une partie intégrante nécessaire de tous les produits de détartrage; il faut cependant prendre les précautions
suivantes lors du nettoyage des robinets et des douches :
N’utilisez que des produits/articles de nettoyage conçus spécifiquement pour les articles de robinetterie et de douche.
•
N’utilisez jamais de produits/articles de nettoyage contenant de l’acide chlorhydrique, formique, phosphorique ou acéti-
•
que car ils pourraient causer des dommages considérables.
Ne mélangez jamais deux produits de nettoyage.
•
N’utilisez jamais de produits/articles de nettoyage de nature abrasive tels que poudres de nettoyage, tampons-éponge ou
•
chiffons microfibre non appropriés.
Instructions de nettoyage pour robinetteries et douches
Veuillez suivre les instructions du fabricant de produits/articles de nettoyage. De plus, tenez compte des conseils suivants :
Nettoyez vos produits de robinetterie et de douche aussi souvent que nécessaire.
Utilisez la quantité de produit nettoyant et respectez la durée recommandée par le fabricant. Ne laissez pas le produit
•
sur les articles de robinetterie plus longtemps que nécessaire.
12
Un nettoyage régulier peut prévenir la formation de dépôts calcaires.
•
Si vous utilisez des nettoyants en vaporisateur, vaporisez d’abord sur une éponge ou un chiffon. Ne vaporisez jamais di-
•
rectement sur un robinet : des gouttelettes pourraient s’infiltrer dans les ouvertures et les interstices et endommager celui-ci.
Après le nettoyage, rincez abondamment avec de l’eau propre pour éliminer tout résidu de produit nettoyant.
•
Important
Les résidus de savon liquide, de shampoing et de mousse pour la douche peuvent également endommager la robinetterie;
rincez donc avec de l’eau propre après utilisation de ces produits.
Veuillez noter :
Les composants dont la surface est endommagée devraient être remplacés sous peine d’entraîner des
blessures.
Les dommages dus à un mauvais traitement ne sont pas couverts par la garantie.
si la surface est déjà endommagée, les produits de nettoyage l’endommageront encore plus.
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para
satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños reclamaciones hay que tener en
cuenta ciertos aspectos tanto en el uso como en su limpieza posterior.
Para elucidado de las griferías y las duchas en principio hay que seguir lo siguiente:
Usar sólo detergentes previstos específicamente para este campo de aplicación.
•
No aplicar detergentes que contengan hipoclorito sódico, ácido clorhídrico, fórmico o acético porque pueden causar
•
daños importantes.
Detergentes que contienen ácido fosfórico tampoco pueden ser aplicados ilimitadamente.
•
Por regla general no se deben mezclar detergentes.
•
Tampoco se deben utilizar utensilios abrasivos, como son polvos abrasivos, esponjas o paños de microfibra.
•
Si tienen que seguir siempre las instrucciones de uso de los fabricantes de los detergentes.
•
La limpieza tiene que ser realizada según la dosificación y el tiempo de actuación, en función del objeto y ajustada a las
•
necesidades específicas del mismo.
Gracias a una limpieza periódica se pueden evitar las incrustaciones de cal.
•
No conviene rociar el detergente en ningún caso sobre la grifería sino sobre los textiles y ejecutar la limpieza así porque
•
el líquido puede entra en aperturas o hendiduras de la grifería y causar daños.
Después de la limpieza hay que aclarar con suficiente agua para eliminar completamente el resto de detergente.
•
La utilización de limpiadores a vapor no está permitida, las altas temperaturas pueden dañar los productos.
•
Indicaciones importantes
Los residuos de productos de aseo como jabón líquido, champús y gel de ducha pueden dañar también los materiales.
Por lo que también se deberá prestar atención a lo siguiente: aclarar con abundante agua después del uso.
Con materiales ya dañados la acción de detergentes incrementará el desgaste de estos.
Los componentes con superficies dañadas deberán cambiarse, en otro caso se corre el peligro de
lesionarse.
Los daños que resulten de un uso inadecuado no están incluidos en nuestra garantía.
13
Limited Lifetime Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”). This
warranty is limited to Hansgrohe products which are purchased by a consumer in the United States after March 1, 1996, and
installed in either the United States or Canada.
WHO IS COVERED BY THE WARRANTY
This warranty extends to the original consumer purchaser only. This warranty is non-transferable.
WHAT IS COVERED BY THE WARRANTY
This warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in material
or workmanship as follows: Hansgrohe will repair at no charge for parts only or, at its option, replace any product or part of
the product that proves defective because of improper workmanship and/or material, under normal installation, use, service
and maintenance. If Hansgrohe is unable to provide a replacement and repair is not practical or cannot be timely made,
Hansgrohe may elect to refund the purchase price in exchange for the return of the product.
LENGTH OF WARRANTY
Replacement or repaired parts of products will be covered for the term of this warranty as stated in the following two sentences. If you are a consumer who purchased the product for use primarily for personal, family, or household purposes, this warranty extends for as long as you own the product and the home in which the product is originally installed. If you purchased
the product for use primarily for any other purpose, including, without limitation, a commercial purpose, this warranty extends
only (i) for 1 year, with respect to Hansgrohe and Commercial products, and (ii) for 5 years, with respect to AXOR products.
THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper mainte
nance, misuse, abuse, negligence, accident or alteration, or (2) the use of abrasive or caustic cleaning agents or “norinse” cleaning products, or the use of the product in any manner contrary to the product instructions. (3) Conditions in the
home such as excessive water pressure or corrosion.
C. Labor or other expenses for the disconnection, deinstallation, or return of the product for warranty service, or for installa
tion or reinstallation of the product (including but not limited to proper packaging and shipping costs), or for installation or
reinstallation of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe Inc.
1492 Bluegrass Lakes Parkway
Alpharetta GA 30004
Toll-free (800) 334-0455.
In requesting warranty service, you will need to provide
1. The sales receipt or other evidence of the date and place of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to Hansgrohe Inc. 1492
Bluegrass Lakes Parkway, Alpharetta, Georgia 30004, Attention: Technical Service, if required by Hansgrohe.
When warranty service is completed, any repaired or replacement product or part will be returned to you postage prepaid.
EXCLUSIONS AND LIMITATIONS
REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE) AS PROVIDED UNDER
THIS WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER. HANSGROHE NEITHER ASSUMES NOR AUTHORIZES
ANY PERSON TO CREATE FOR IT ANY OBLIGATION OR LIABILITY IN CONNECTION WITH THIS PRODUCT.
HANSGROHE SHALL NOT BE LIABLE TO PURCHASER OR ANY PERSON FOR ANY INCIDENTAL, SPECIAL, OR CONSEQUENTIAL DAMAGES, ARISING OUT OF BREACH OF THIS WARRANTY OR ANY IMPLIED WARRANTY (INCLUDING
MERCHANTABILITY).
-
-
14
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. This warranty gives you specific legal rights, and you may have other rights which vary from State
to State. You may be required by law to give us a reasonable opportunity to correct or cure any failure to comply before you
can bring any action in court against us under the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect.
Prior to installing, always carefully study the enclosed instructions on the proper installation and the care and maintenance of
the product. If you have questions at any time about the use, installation, or performance of your Hansgrohe product, or this
warranty, please call or write to us or call us toll-free at 800 334 0455.
15
Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 30004
Tel. 770-360-9880
• Fax 770-360-9887
www.hansgrohe-usa.com
US - Installation Instructions • Part No. 90470403 • Revised 03/2009
Loading...
