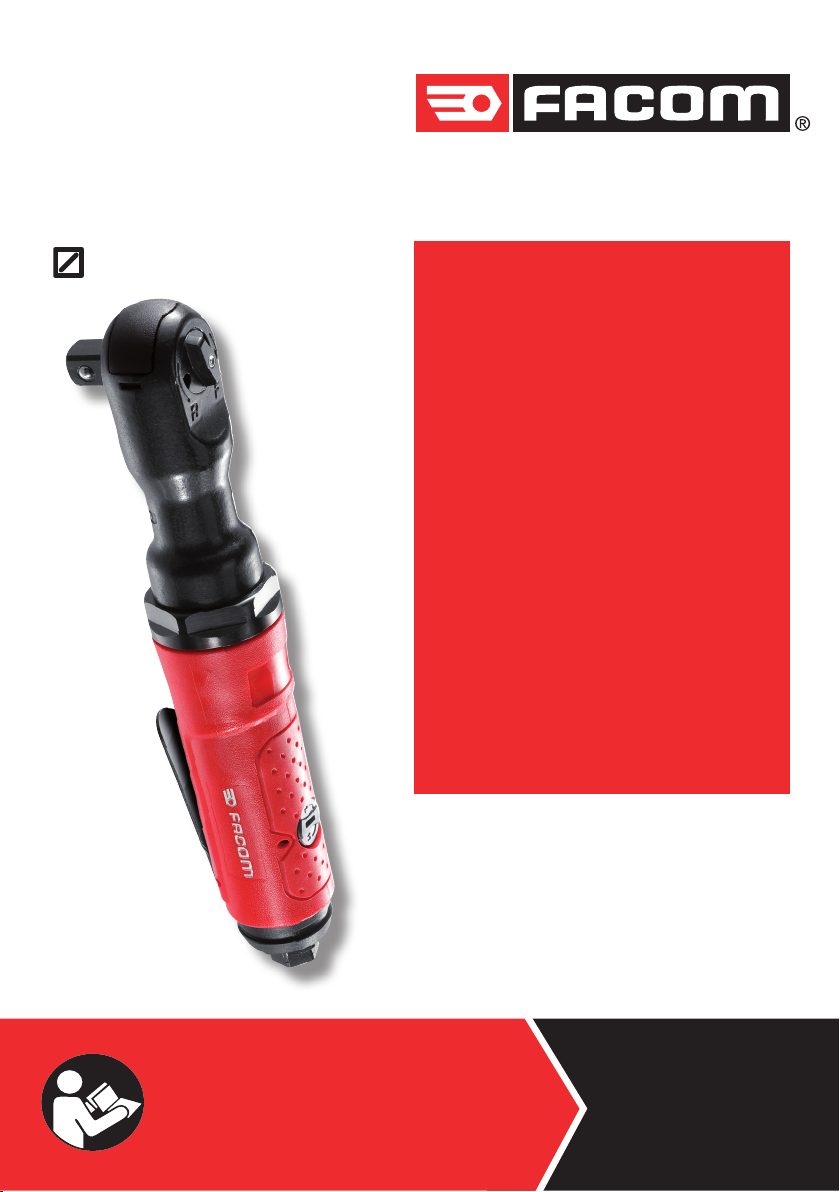

Facom VR.S3136 User guide [ml]

1/2’’

■ CLIQUET

PNEUMATIQUE

■ PNEUMATIC RATCHET

■ DRUCKLUFT-KNARRE

■ PNEUMATISCHE RATEL

■ TRINQUETE

NEUMÁTICA

CRICCETTO

■

PNEUMATICA

ROQUETE

■

NEUMÁTICA

P

GRZECHOTKA

■

PNEUMATYCZNY

■ TRYKLUFT

SKRALDENØGLE

■ ΚΑΣΤΑΝΙΑ AΈPOΣ

■ PNEUMATISK

SPÄRRNYCKEL

Oorspronkelijke gebruiksaanwijzing

Manual original

Istruzioni originali

■ PAINEILMAKÄYTTÖINEN

RÄIKKÄVÄÄNNIN

PNEUMATICKÁ

■

ŘEHTAČKA

■ PNEUMATIKUS RACSNI

■ CLICHET PNEUMATIC

ПНЕВМАТИЧНА

■

ТРЕСЧОТКА

■

PNEUMATICKÝ
ROHATKOVÝ
UŤAHOVAČ

■ PNEVMATSKA RAGLJA

PNEUMATINĖ STREKTĖ

■

■

PNEIMATISKAIS
SPRŪDS

■

PNEUMAATILINE
PÕRKMEHHANISM

■

ТРЕЩОТКА
ПНЕВМАТИЧЕСКАЯ

VR.S3136

922232

NU-VR.S3136/0313

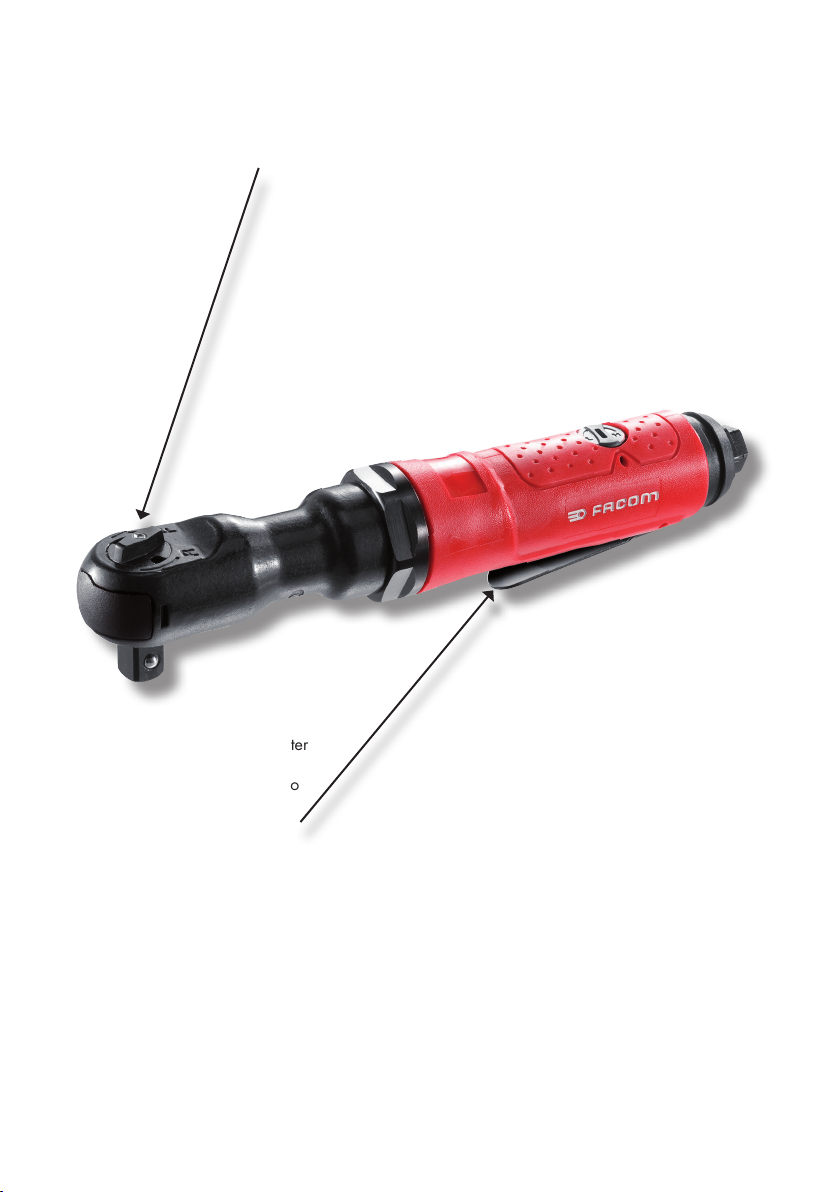

Inverseur du sens de rotation
Rotational direction switch
Rechts-/Linkslaufschalter
Schakelaar voor draairichting
Inversor del sentido de rotación
Inversore del senso di rotazione
Inversor do sentido de rotação

Przełącznik kierunku obrotów.

Retningsomskifter

Aναστροφέας κατεύθυνσης

Inställning av rotationsriktning
Suunnanvaihtokytkin

Vitesse variable par la gâchette
Trigger speed control
Drehzahlregelung über Druckschalter
Snelheid instelbaar met drukknop
Velocidad variable mediante gatillo
Velocità regolabile tramite pulsante
Velocidade variável pelo gatilho

Spust z regulacją prędkości

Hastigheden varieres med udløseren

Μεταβολή της σαχύτητας µε το πάτηµα της σκανδάλης

Hastigheten regleras med avtryckaren
Nopeudensäätö liipaisimesta

Variabilní rychlost nastavitelná kohoutkem
Vezérlőgombbal állítható sebesség
Viteză variabilă cu ajutorul trăgaciului

Инвертор - превключвател за смяна на
посоката на въртене

Spúšť s reguláciou rýchlosti
Sprožilec za nadzor hitrosti
Greičio reguliavimo gaidukas
Ātruma regulēšana ar mēlīti
Päästikust muudetav kiirus

Скорость, регулируемая с помощью собачки

Měnič směru otáčení
Forgásirány váltókapcsoló
Invertor de sens de rotaţie

Инвертор - превключвател за
смяна на посоката на въртене

Prepínač smeru otáčok
Stikalo za preklop smeri vrtenja
Sukimosi krypties keitiklis
Rotācijas virziena pārslēdzējs
Pöörlemissuuna lüliti

Инвертор направления
вращения

NL

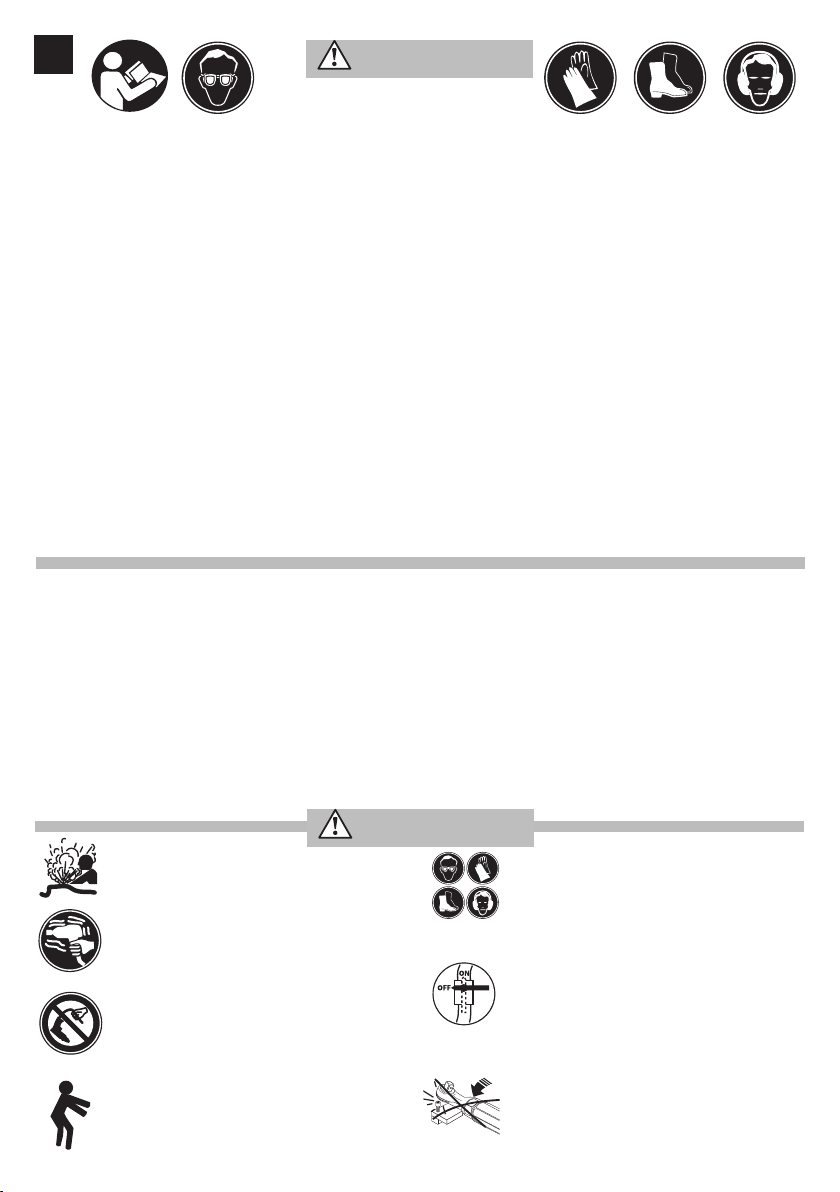

WAARSCHUWING

DAN HET THE MACHINE BEDIENEN. HET BEHOORT TOT DE VERANTWOORDELIJKHEID VAN DE WERKGEVER DE IN DIT HANDBOEK

GEGEVEN INFORMATIE AAN DE GEBRUIKER TER HAND TE STELLEN. EEN NALATEN DE HIERNAVOLGENDE WAARSCHUWINGEN OP TE

INGEBRUIKNAME VAN DE MACHINE

• DE RATELS ZIJN NIET INBEGREPEN VOOR HET VASTKLEMMEN EN LOSHALEN VAN
BEVESTIGINGSELEMENTEN MET EEN SCHROEFDRAAD. BIJ IEDER ANDER GEBRUIK KAN
FACOM GEEN AANSPRAKELIJKHEID AANVAARDEN. DEZE MACHINE IS NIET GESCHIKT
VOOR EEN GEBRUIK IN EEN EXPLOSIEGEVAARLIJKE OMGEVING.
Deze machine en accessoires moeten overeenkomstig de instructies van deze handlei­ding gebruikt worden. Het gebruik van deze machine voor andere werkzaamheden
zou tot een gevaarlijke situatie voor personen en de omgeving kunnen leiden.

• Dit machine altijd bedienen, controleren en onderhouden in overeenstemming met
alle voorschriften (plaatselijk, staat, federaal en land), die betrekking hebben op
hand-gehouden/hand-bediende pneumatische gereedschappen.

• Voor veiligheid, topprestatie, en maximale bestendigheid van de onderdelen dit
machine laten werken bij een maximale luchtdruk van 90 psig (6.2 bar/620 kPa)
bij de inlaat met eenluchttoevoerslang, die een inwendige diameter van 3/8” (10 mm)
heeft.

• Overschrijding van deze aangegeven maximale gebruiksdruk van 6,2 bar kan tot
gevaarlijke situaties leiden, zoals een overmatige snelheid, breuk van elementen,
een hoger koppel of een grotere kracht die de machine en zijn accessoires of het te

GEBRUIK VAN DE MACHINE

• Controleer, alvorens de machine te gebruiken, of er geen gevaarlijke interactie
met de onmiddellijk omgeving is (explosiegavaarlijk gas, ontvlambare of gevaarlijke
vloeistoffen, onbekende leidingen, mantels of elektriciteitskabels, enz...).

• Controleer, alvorens de machine op de luchtaanvoerleiding aan te sluiten of de
trekker niet in de Aanstand geblokkeerd wordt door een obstakel en of er geen
afstel- of montagegereedschap aanwezig is.

• Controleer of de machine is aangesloten op de leiding via een snelkoppeling en of
er een luchtafsluitklep in de buurt is, om onmiddellijk de lucht af te sluiten in geval
van blokkering, breuk of een ander incident.

• Houd handen, losse kleding of lang haar weg van het draaiende eind van het
machine.

• Controleer de positie van het omkeersysteem voordat u de machine inschakelt.

BELANGRIJKE VEILIGHEIDSINFORMATIE IS INGESLOTEN. EERST DIT HANDBOEK LEZEN,

VOLGEN KAN LICHAMELIJK LETSEL TOT GEVOLG HEBBEN.

bewerken voorwerp onherstelbaar zou kunnen beschadigen.

• Zorg ervoor dat alle slangen en fi ttingen de juiste afmetingen hebben en goed
zijn vastgemaakt.

• Altijd schone, en gesmeerd droge lucht gebruiken bij een maximum luchtdruk van
90 psig. Stof, corroderende uitwasemingen en/of te grote vochtigheid kunnen de
motor van een drukluchtmachine ruïneren.

• De gereedschappen (machine) niet smeren met ontvlambare of vluchtige
vloeistoffen als petroleum, diesel of benzine.

• Geen typeplaatjes verwijderen. Beschadigde typeplaatjes moeten worden vervangen.

• U wordt aangeraden een slagklem te gebruiken. Een koppeling, die direct aan
de luchtinlaat is aangebracht, doet de massa van het machine toenemen en de
beweeglijkheid van het machine afnemen.

• De pneumatische machine moet uitgerust en aangesloten worden op de persluchtlei­ding via snelkoppelingen om uitschakeling in geval van gevaar te vereenvoudigen.

• Wanneer de levensduur van het machine verstreken is, wordt u aangeraden het
machine te demonteren en ontvetten,en de delen gescheiden naar materialen op te
bergen zodat zij gerecycled kunnen worden.

• Let op en anticipeer op plotselinge veranderingen in de werking van enig perslucht­machine zowel tijdens de start als gedurende het in bedrijf zijn.

• Controleer of het element waarop gewerkt zal worden, stevig vastgezet is.

• Laat in geval van blokkering onmiddellijk de trekker los en haal de machine van
de persluchtleiding.

• Uitsluitend de door FACOM aanbevolen bijbehorende hulpstuk-ken gebruiken.

• Het gebruiken van andere dan originele FACOM onderdelen kan gevaar opleveren
voor de veiligheid, en een vermindering met zich brengen van het prestatievermogen
van het machine en een toeneming van het onderhoud ervan; het kan en annuleer
van alle garantie-bepalingen tot gevolg hebben. Reparaties mogen uitsluitend
worden uitgevoerd door hiertoe gemachtigd en geschoold personeel. Raadpleeg uw
dichtstbezijnde erkende FACOM Servicenter.

WAARSCHUWING

Geen beschadigde, gerafelde of versleten luchtslangen of fi ttingen
gebruiken.

Pneumatische machine
Trillingen, zich herhalende bewegingen, of ongemakkelijke houdingen
kunnen schadelijk zijn vooruw handen en armen. Stop met bediening
van enig
ervaart. Zoek medisch advies alvorens werk te hervatten.

Het

machine

Steeds in een goede houding staan. Als u het
zich niet te ver uitstrekken.
Gebruik een machine niet wanneer u drugs, alcohol of medicijnen
gebruikt heeft of wanneer u moe bent.

kunnen tijdens gebruik ervan trillen.

machine

wanneer u ongemak, een tintelendgevoel of pijn

niet aan de slang dragen.

machine

bedient mag U

Gebruik beveiligingsmiddelen zoals een bril, handschoenen,
veiligheidsschoenen en gehoorbeschermers.
Blijf oplettend, gebruik altijd uw gezonde verstand tijdens het gebruik
van de machine.

Men dient te allen tijde de luchtinlaat af te sluiten en deluchttoe­voerslang te ontkoppelen voordat enig deelaan dit
aangebracht, verwijderd ofafgesteld, of voordat enig onderhoud aan
dit

machine

mag worden uitgevoerd.

De pneumatische ratel mag niet gebruikt worden als slaggereeds­chap, om onherstelbare schade aan de veiligheidselementen en
breuk te voorkomen.

machine

wordt

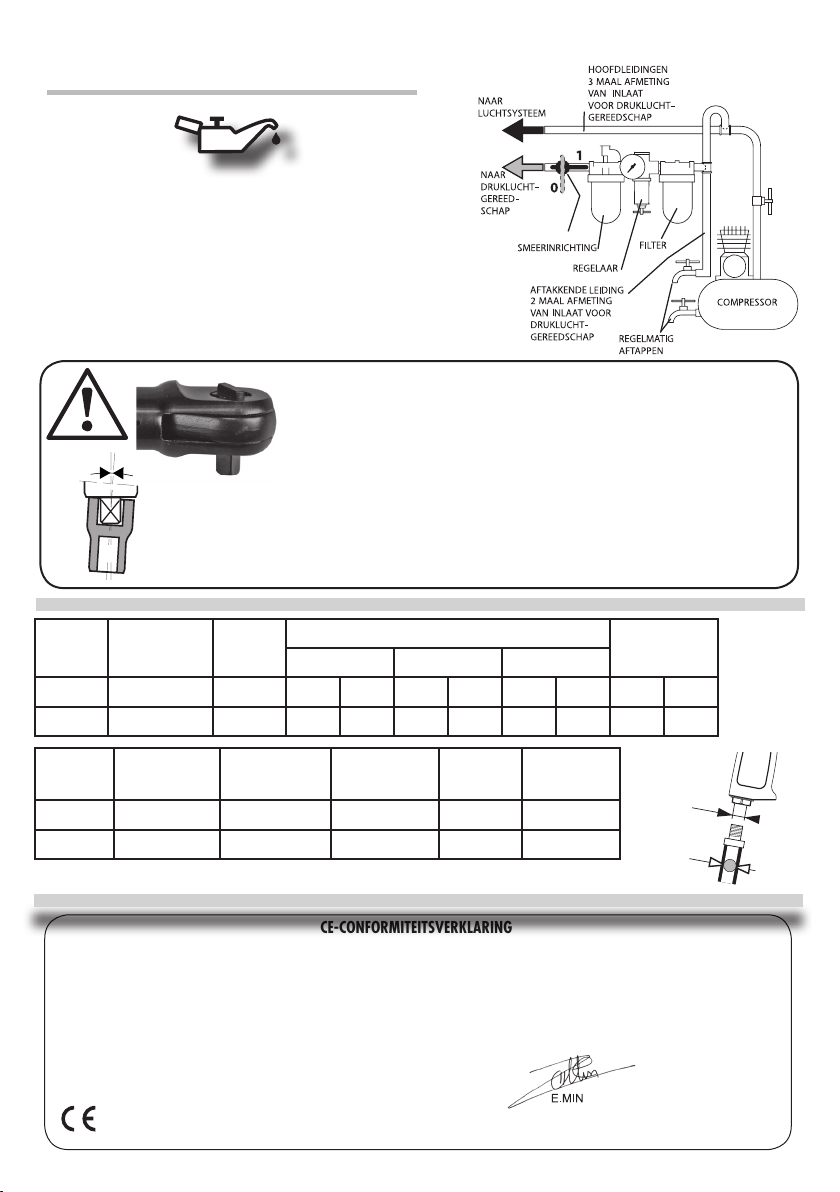

INGEBRUIKNAME VAN DE PNEUMATISCHE RATEL

DE SMERING

Gebruik altijd een in de persleiding geïntegreerde olievernevelaar.
Wij bevelen de FACOM N.580 gecombineerde reduceerventiel met
olievernevelaar en vochtafscheider aan.

Spuit, indien er geen smeerinrichting op de persluchtleiding gebruikt wordt,
iedere acht uur ½ tot 1 cm3 via de inlaatkoppeling van de machine naar
binnen.

NOODSTOPKLEP

• VOOR IEDER GEBRUIK CONTROLEREN :

- De staat van het aandrijfblok (geen krassen, scheurtjes of vergaande

slijtage).

• Uitsluitend moerdoppen voor ratels en bijbehorende hulpstukken gebruiken,

alsmede de juiste FACOM-veiligheids voorzieningen.

Referentie Aandrijfvierkant Maximaal

‘‘ N.m k* k* k* k**

VR.S3136 1/2 108 99 3 110 3 113 3 9,10 1,40

Referentie Toerental onbelast Gemiddeld

omw./min l/min bar kg mm

VR.S3136 280 113 6,2 1,2 261x58x43

torsiekoppel

luchtverbruik

Deuk dB(A) Vermogen dB(A) Deuk dB(C)

Geluidsniveau Trillingsniveau

m/s

Werkdruk Gewicht Afmetingen

1/4 PT

Ø 10 mm

3/8 "

* k = meetonzekerheid in dB ** k = meetonzekerheid in m/s²

2

ONDERGETEKENDE, FACOM S.A.S., 6/8 RUE GUSTAVE EIFFEL - BP 99 - 91 423 MORANGIS CEDEX FRANKRIJK, VERKLAART ONDER DE EIGEN
VERANTWOORDELIJKHEID DAT HET PRODUCT VR.S3136

- BEANTWOORDT AAN DE BEPALINGEN VAN DE « MACHINES » 2006/42/CE

- EN BEANTWOORDT AAN DE BEPALINGEN VAN DE GEHARMONISEERDE EUROPESE RICHTLIJN EN
EN ISO 12100:2010
EN ISO 15744:2008
EN ISO 28927-2:2009

CE-CONFORMITEITSVERKLARING

– PNEUMATISCHE RATEL MET PAL

1/2

’’ MERK

FACOM

ISO 11148-6: 2010

23.03.2013

DE DIRECTEUR KWALITEIT FACOM

ES

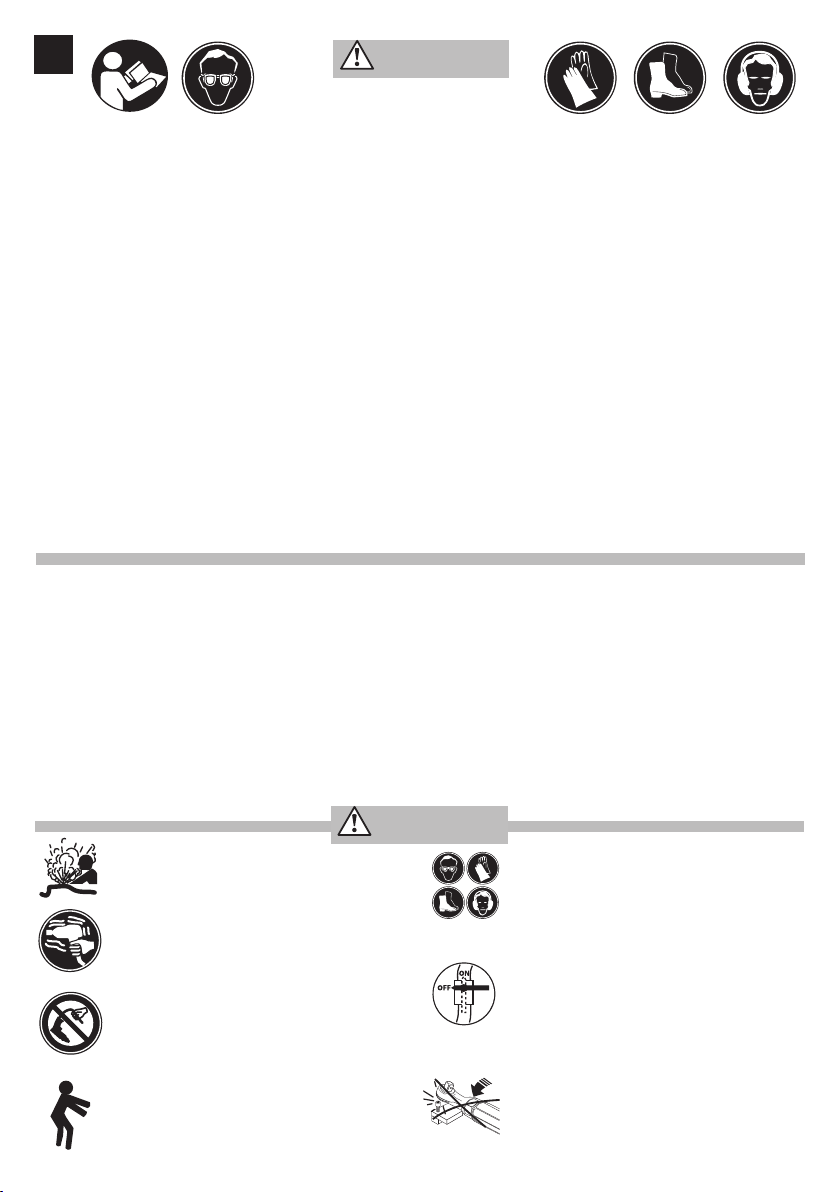

SE ADJUNTA INFORMACIÓN IMPORTANTE DE SEGURIDAD.

LEA ESTE MANUAL ANTES DE UTILIZAR LA MÁQUINA.

ES RESPONSABILIDAD DE LA EMPRESA ASEGURARSE DE QUE EL OPERARIO ESTÉ AL TANTO DE LA INFORMACIÓN QUE CONTIENE

ESTE MANUAL. EL HACER CASO OMISO DE LOS AVISOS SIGUIENTES PODRÍA OCASIONAR LESIONES.

PUESTA EN SERVICIO DE LA MÁQUINA

• LOS TRINQUETES NO ESTÁN PREVISTOS PARA APRETAR Y AFLOJAR ELEMENTOS
DE FIJACIÓN ROSCADOS. PARA CUALQUIER OTRA UTILIZACIÓN, FACOM DECLINA
TODA RESPONSABILIDAD.
ESTA MÁQUINA NO ESTÁ DISEÑADA PARA SER UTILIZADA EN UNA ATMÓSFERA
EXPLOSIVA.
La utilización de esta máquina y accesorios debe ser conforme a las instrucciones
de esta instrucción. Utilizar esta máquina para otras operaciones pudiera ocasio­nar una situación peligrosa para las personas y el medio ambiente.

• Utilice, inspeccione y mantenga esta máquina siempre de acuerdo con todas
las normativas locales y nacionales que se apliquen a la máquina neumática de
utilización manual oque se sujeten con la mano.

• Para mayor seguridad, rendimiento óptimo y larga vida útil de las piezas, utilice
esta máquina a una presión de aire máxima de 90 psig (6,2 bar/ 620 kPa) con
una manguera de suministro de aire con diámetro interno de 10 mm.

• El rebasamiento de esta presión de utilización máxima es de 6,2 bar indicada
ocasionará riesgos de situaciones peligrosas como una velocidad excesiva, la
ruptura de elementos, un par superior o una fuerza superior que pudiera destruir

AVISO

la máquina y sus accesorios o la pieza sobre la que se trabaja.

• Asegúrese de que todos los racores y mangueras sean del tamaño correcto y
estén bien apretados.

• Use siempre aire limpio y seco y lubricado a una presiónmáxima de 90 psig
(6,2 bar/620 kPa). El polvo, los gases corrosivos y el exceso de humedad pueden
estropear el motor de una máquina neumática.

• No lubrique la máquina con líquidos infl amables o volá-tiles tales como
queroseno, gasoil o gasolina.

• No saque ninguna etiqueta. Sustituya toda etiqueta dañada.

• Se recomienda la utilización de una conexión fl exible para manguera de aire.
Si se conecta un acoplador directamente a la salida de aire, se aumentará el
volumen de la máquina y sedisminuirá su maniobrabilidad.

• La máquina neumática debe estar equipada y conectada a la red de aire com­primido a través de racores rápidos para facilitar su parada en caso de peligro.

• Una vez vencida la vida útil de herramienta, se recomienda desarmar la
máquina, desengrasarla y separar las piezas de acuerdo con el material del que
están fabricadas para reciclarlas.

UTILIZACIÓN DE LA MÁQUINA

• Antes de utilizar la máquina, verificar que no hay interacción peligrosa con el
entorno inmediato (gas explosivo, líquido inflamable o peligroso, canalización
desconocida, conducto o cable eléctrico, etc…).

• Antes de conectar la máquina a la entrada de aire verificar que el gatillo no
está bloqueado en posición de funcionamiento por un obstáculo y que ninguna
herramienta de regulación ni de montaje ha quedado en posición.

• Verificar que la máquina está conectada a la red por un racor rápido y que una
válvula de corte de aire está cerca para cortar de inmediato el aire en caso de
bloqueo, ruptura o cualquier otro incidente.

• Verificar la posición del sistema de inversión antes de poner en funcionamiento
la máquina.

• Anticipe y esté atento a los cambios repentinos en el movimiento durante la

AVISO

No utilizar mangueras de aire y accesorios dañados, desgastados ni
deteriorados.

La máquina neumática
los movimientos repetitivos o las posiciones incómodas podrían
dañarle los brazos y las manos. En caso de incomodidad, sensación de
hormigueo o dolor, dejar de usar la
antes de volver a utilizarla.

No coger la

Mantener una postura del cuerpo equilibrada y firme. No estirar
demasiado los brazos al manejar la
No utilizar una máquina bajo el efecto de drogas, alcohol,
medicamentos o si está cansado.

pueden vibrar durante el uso. La vibración,

máquina

. Consultar al médico

máquina

por la manguera para levantarla.

máquina

.

puesta en marcha y utilización de toda

• Cerciorarse de que el conjunto sobre el que se efectúa el trabajo está
debidamente inmovilizado.

• En caso de bloqueo, soltar de inmediato el gatillo y desconectar la máquina de la
red de aire comprimido.

• Utilice únicamente los accesorios FACOM recomendados.

•

El uso de piezas de recambio que no sean las auténticas piezas FACOM puede
poner en peligro la seguridad, reducir el rendimiento de la
los cuidados demantenimiento necesarios, y anula toda garantía.
Las reparaciones sólo se deben encomendar a personal debidamente cualificado
y autorizado. Consulte con el centro de servicio autorizado FACOM más próximo.

Utilizar equipos de protección como gafas, guantes, calzado de
seguridad así como una protección acústica.
Estar vigilante, tener buen sentido y de atención mientras se utiliza
la máquina.

Cortar siempre el suministro de aire y desconectar la manguera de
suministro de aire antes de instalar, retirar o ajustar cualquier
accesorio de esta
mantenimiento de la misma.

El trinquete neumático no debe utilizarse como una herramienta
de golpe so pena de deteriorar los elementos de seguridad y crear
rupturas.

máquina

motorizada.

máquina

máquina

, o antes de realizar cualquier operación de

y aumentar

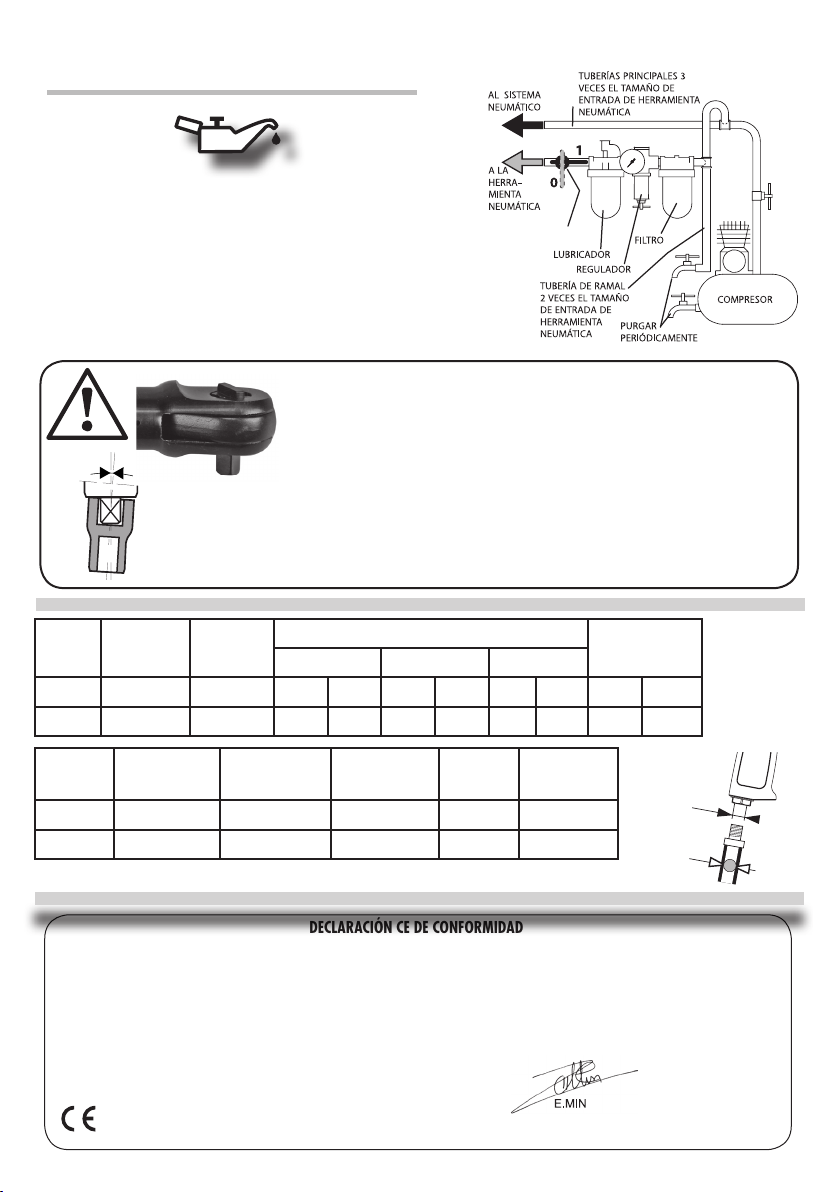

PUESTA EN SERVICIO DEL TRINQUETE NEUMÁTICO

LUBRICACIÓN

Utilice siempre un lubricante de aire comprimido con esta llave de impacto.
Recomendamos la siguiente unidad de Filtro-Lubricador-Regulador: FACOM
N.580.

Cada ocho horas de funcionamiento, si no se utiliza un lubricante en la red de
aire comprimido, inyectar 1/2 a 1 cm3 por el racor de admisión de la máquina.

VÁLVULA DE PARADA
DE URGENCIA

• ANTES DE CADA USO COMPROBAR:

- El estado del cuadro de arrastre (ausencia de marcas, fisuras o desgaste
importante)..

• Utilice únicamente bocas y accesorios para Trinquete así como los

dispositivos de seguridad FACOM adecuados.

Modelo Cuadrado de

arrastre

‘‘ N.m k* k* k* k**

VR.S3136 1/2 108 99 3 110 3 113 3 9,10 1,40

Modelo Velocidad en vacío Consommation

VR.S3136 280 113 6,2 1.2 261x58x43

Par máximo Nivel de sonido Nivel

Presión dB(A) Potencia dB(A) Presión dB(C)

d’air

rpm l/min bar kg mm

Presión de
utilización

Peso Dimensiones

de vibraciones m/s

Ø 10 mm

3/8 "

* k = incertidumbre de medida en dB ** k = incertidumbre de medida en m/s²

2

1/4 PT

NOSOTROS, FACOM S.A.S., 6/8 RUE GUSTAVE EIFFEL - BP 99 - 91 423 MORANGIS CEDEX FRANCIA, DECLARAMOS BAJO NUESTRA RESPONSABILIDAD
QUE EL PRODUCTO VR.S3136 - LLAVE DE TRINQUETE NEUMÁTICO 1/2’’ MARCA FACOM

- ES CONFORME A LAS DISPOSICIONES DE LA DIRECTIVA “MÁQUINAS” 2006/42/CE

- Y ES CONFORME A LAS DISPOSICIONES DE LA NORMA EUROPEA ARMONIZADA EN
EN ISO 12100:2010
EN ISO 15744:2008
EN ISO 28927-2:2009

DECLARACIÓN CE DE CONFORMIDAD

ISO 11148-6: 2010

23.03.2013

EL DIRECTOR CALIDAD FACOM

IT

IMPORTANTE INFORMAZIONE DI SICUREZZA ACCLUSA.

LEGGERE IL PRESENTE MANUALE PRIMA DI USARE LA MACCHINA.

È RESPONSABILITÀ DEL DATORE DI LAVORO DI METTERE QUEST’INFORMAZIONE NELLE MANI DELL’OPERATORE.

LA MANCATA OSSERVANZA DELLE SEGUENTI AVVERTENZE PUÒ CAUSARE LESIONI FISICHE.

MESSA IN SERVIZIO DELLA MACCHINA

• I CRICCHETTI SONO PREVISTI SOLO PER IL SERRAGGIO E IL DISSERRAGGIO DI
ELEMENTI DI FISSAGGIO FILETTATI. PER QUALSIASI ALTRO USO, FACOM DECLINA
OGNI RESPONSABILITÀ.
QUESTA MACCHINA NON È PROGETTATA PER USO IN ATMOSFERA ESPLOSIVA.
L’uso di questa macchina e dei relativi accessori deve essere conforme alle
istruzioni della presente nota informativa.
Utilizzare questa macchina per altre operazioni potrebbe provocare una situa­zione pericolosa per le persone e per l’ambiente.

• Usare, ispezionare e mantenere sempre quest’macchina secondo tutti i
regolamenti (locali, statali, federali e nazionale), che possano essere applicabili
agli attrezzi a mano pneumatici.

• Per sicurezza, massime prestazioni e massima durabilità delle parti, usare
quest’macchina ad una massima pressione d’aria di 90 psig (6,2 bar/ 620 kPa)
all’ingresso con un flessibile di alimentazione dell’aria con diametro interno
di 3/8” (10 mm).

• Il superamento della pressione d’uso massima di 6,2 bar indicata, provocherà
situazioni pericolose come una velocità eccessiva, la rottura di elementi, una

AVVERTENZA

coppia superiore o una forza superiore che possono distruggere la macchina e gli
accessori o il pezzo su cui viene effettuato il lavoro.

• Assicurarsi che tutti i tubi ed i raccordi siano delle corrette dimensioni e
saldamente serrati.

• Usare sempre aria pulita ed asciutta e lubrificata alla pressione max
di 90 psig. Polvere, fumi corrosivi e/o un eccesso di umidità possono rovinare il
motore di un macchina pneumatico.

• Non lubrificare gli utensili con liquidi infiammabili o volatili come kerosene,
gasolio o la benzina.

• Non togliere nessuna etichetta. Sostituire eventuali etichette danneggiate.

• Si consiglia l’uso di un segmento di flessibile. Un raccordo collegato diretta­mente all’ingresso dell’aria aumenta il volume dell’macchina e ne diminuisce la
manovrabilità.

• La macchina pneumatica deve essere equipaggiata e collegata alla rete dell’aria
compressa tramite raccordi rapidi per facilitarne l’arresto in caso di pericolo.

• Quando la macchina diventato inutilizzabile, si raccomanda di smontarlo,
sgrassarlo e separare i componenti secondo imateriali in modo da poterli riciclare.

USO DELLA MACCHINA

• Prima dell’uso della macchina, verificare che non vi sia interazione pericolosa
con l’ambiente immediato (gas esplosivo, liquido infiammabile o pericoloso,
tubazione sconosciuta, guaina o cavo elettrico, ecc.).

• Prima di collegare la macchina alla presa dell’aria, verificare che il grilletto
non sia bloccato in posizione marcia da un ostacolo e che nessun attrezzo di
regolazione o di montaggio sia rimasto in posizione.

• Verificare che la macchina sia connessa alla rete tramite un raccordo rapido
e che una valvola di interruzione dell’aria sia a prossimità per interrompere
immediatamente l’aria in caso di bloccaggio, rottura o qualsiasi altro incidente.

• Tenere le mani, gli indumenti sciolti ed i capelli lunghi distanti dall’estremità
battente dell’macchina.

• Verificare la posizione del sistema d’inversione prima della messa in funzione
della macchina.

AVVERTENZA

Non adoperare tubi e raccordi danneggiati, consunti o
deteriorati.

La macchina pneumatica possono vibrare durate l’uso. Le
vibrazioni, i movimenti ripetitivi o le posizioni scomode possono
risultare dannosi per le mani e le braccia. Interrompere l’uso
dell’macchina se si avvertono sintomi di disagio fisico, formicolio o
dolore. Interpellare un medico prima di riprendere il lavoro.

Non trasportare la macchina tenendolo per il tubo.

Nell’usare la macchina, mantenere con il corpo una posizione salda
e ben bilanciata. Non sbilanciarsi durante l’uso di questo macchina.
Non utilizzare la macchina sotto effetto di droghe, alcool, medicine
o in caso di fatica.

• Fare attenzione e cercare di anticipare improvvise di azioni di movimento
durante l’avviamento e l’uso di qualsiasi utensile pneumatico.

• Accertarsi che l’insieme su cui il lavoro viene realizzato sia immobilizzato bene.
In caso di bloccaggio, rilasciare immediatamente il grilletto e scollegare la
macchina dalla rete dell’aria compressa.

• Usare accessori raccomandati dalla FACOM.

• L’uso di ricambi non originali FACOM potrebbe causare condizioni di
pericolosità, compromettere le prestazioni dell’macchina ed aumentare la
necessità di manutenzione, e annulla tutte le garanzie.
Le riparazioni devono essere effettuate soltanto da personale autorizzato e
qualificato. Rivolgersi al più vicino centro di assistenza tecnica FACOM.

Utilizzare dispositivi personali di sicurezza, quali occhiali di
protezione, guanti, scarpe di sicurezza e una protezione acustica.
Rimanere vigilanti e con buon senso e attenzione durante l’uso
della macchina.

Disinserire sempre l’alimentazione aria e staccare il relativo
tubo, prima di installare, togliere o regolare qualsiasi accessorio,
oppure prima di eseguire qualsiasi operazione di manutenzione
dell’macchina.

Il cricchetto pneumatico non deve essere utilizzata come un
attrezzo di impatto, per non danneggiare gli elementi di sicurezza
e per non creare rotture.

MESSA IN SERVIZIO DEL CRICCHETTO PNEUMATICO

LUBRIFICAZIONE

Con questo

macchina

l’uso del seguente gruppo filtro-regolatore-lubrificatore FACOM N.580.

Ogno otto ore di funzionamento, se un lubrificatore non viene utilizzato
sulla rete di aria compressa, iniettare ½ - 1 cm3 attraverso il raccordo di
aspirazione della macchina.

usare sempre un lubrificatore di linea. Si raccomanda

VALVOLA
DI ARRESTO
DI EMERGENZA

• PRIMA DI ESEGUIRE QUALSIASI OPERAZIONE, VERIFICARE :

- Lo stato del quadro di avanzamento (assenza di macchie, crepe o usure
evidenti)

• Usare solo boccole ed accessori ad Cricchetti e i dispositivi di sicurezza

FACOM, adeguati.

Referenza Attaccoquadro Coppia

‘‘ N.m k* k* k* k**

VR.S3136 1/2 108 99 3 110 3 113 3 9,10 1,40

Referenza Velocità a vuoto Consumo d’aria Pressione di

giri/min l/min bar kg mm

VR.S3136 280 113 6,2 1,2 261x58x43

massima

Pressione dB(A) Potenza dB(A) Pressione dB(C)

Dati tecnici, livello sonoro Dati tecnici,

vibrazioni m/s

Peso Dimensioni

utilizzo

Ø 10 mm

3/8 "

* k = incertezza di misura in dB ** k = incertezza di misura in m/s²

2

1/4 PT

FACOM S.A.S., 6/8 RUE GUSTAVE EIFFEL - BP 99 - 91 423 MORANGIS CEDEX FRANCIA, DICHIARA SOTTO LA PROPRIA RESPONSABILITÀ CHE IL PRODOTTO

VR.S3136 - CRICCHETTO PNEUMATICO 1/2’’ MARCA FACOM

- È CONFORME ALLE DISPOSIZIONI DELLA DIRETTIVA « MACCHINE » 2006/42/CE

- ED È CONFORME ALLE DISPOSIZIONI DELLA NORMA EUROPEA ARMONIZZATA EN
EN ISO 12100:2010
EN ISO 15744:2008
EN ISO 28927-2:2009

DICHIARAZIONE CE DI CONFORMITÀ

ISO 11148-6: 2010

23.03.2013

IL DIRETTORE QUALITÀ FACOM

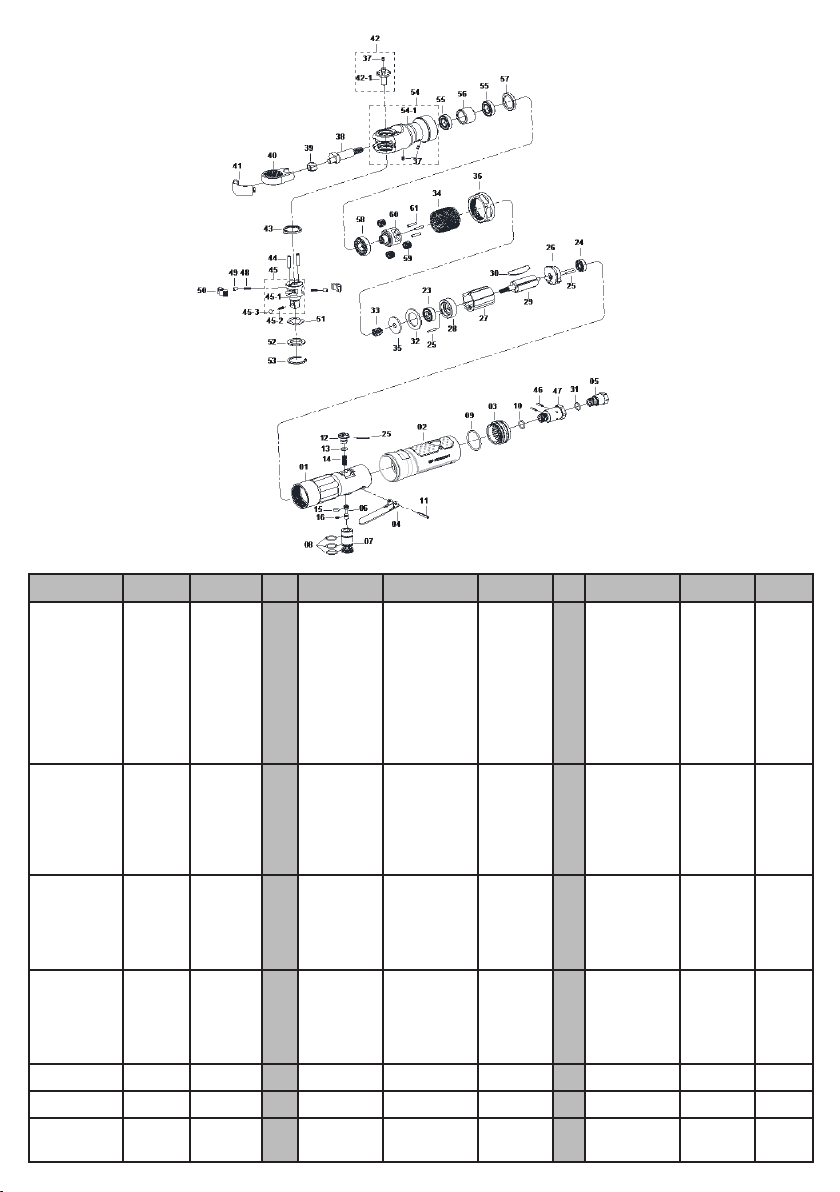

KIT N° Content Qty KIT N° Content Qty KIT N° Content Qty

31K100130

31K100133

31K100136

31K100139

31K100142
31K100143
31K100141

37
43
46
51
52
53

38
39
40
41

32
34
35

3

9
10
31
46

30 4
55 2

5

47

2
1
2
1
1
1

1
1
1
1

1
1
1

1
1
1
1
2

1
1

31K100131

31K100134

31K100137

31D200062

31M200060
31H200023

6
7

8
12
13
14
15
16
25

37

42-1

44
48
49
50

33
59
60
61

45-1
45-2
45-3

29 1

1 1

1
1
3
1
1
1
1
1
1

1
1
2
2
2
2

1
3
1
3

1
1
1

31K100132

31K100135

31K100138

31K100140

31M200058

31K100145

25
26
28

4

11

36
37

54-1

56
57

23
24
58

27 1

2 1

2
1
1

1
1

1
2
1
1
1

1
1
1

Belgique
Luxembourg

Danmark
Finland
Island
Norge
Sverige

Deutschland

España

Portugal

Italia

Latin
America

En France, pour tous renseignements techniques sur l’outillage à main, téléphonez au : 01 64 54 45 14

Stanley Black&Decker Belgium BVBA
Egide Walschaertsstraat 14-16
2800 Mechelen
Tél: [phone]
Fax: [phone]
[e-mail]

FACOM Nordic
Flöjelbergsgatan 1c
SE-431 35 Mölndal, Sweden
Box 94, SE-431 22 Mölndal, Sweden
Tel. [phone]
Tel. [phone]
Tel.. [phone]
Tel. [phone]
[e-mail]

STANLEY BLACK & DECKER Deutschland
GmbH
Str. 40
65510 Idstein
Tel.: [phone]
Fax [phone]
[e-mail]
www.facom.com

FACOM HERRAMIENTAS, S.R.L.U.
C/Luis 1°, n° 60 - Nave 95 - 2ª Pta
Polígono Industrial de Vallecas - 28031
MADRID
Tel: [phone]
Fax: [phone]
[e-mail]

FACOM S.A.S
6/8 rue Gustave Eiffel - BP 99
91423 MORANGIS CEDEX - France
Tel: [phone]
Fax:[phone]

SWK UTENSILERIE S.R.L.
Sede Operativa : Via Volta 3
21020 MONVALLE (VA) - ITALIA
Tel: [phone]
Fax: [phone]

FACOM S.L.A.
9786 Premier Parkway
Miramar, Florida 33025 USA
Tel: [phone]
Fax: [phone]

France et internationale

FACOM S.A.S

6/8 rue Gustave Eiffel - BP 99

91423 MORANGIS CEDEX - France

Tel: [phone]

Fax: [phone]

www.facom.com

Netherlands

ASIA

Suisse

Österreich

United
Kingdom
Eire

Česká Rep.
Slovakia

Polska

Stanley Black & Decker Netherlands B.V.
Holtum Noordweg 35
6121 RE BORN - NEDERLAND
Tél: [phone]
Fax: [phone]
[e-mail]

The Stanleyworks( Shanghai) Co.,
Ltd 8/F,Lujiazui Fund Tower No.101,
Zhulin Road PuDong District
Shanghai, 20122,China
Tel: [phone]
Fax: [phone]

Stanley Works Europe Gmbh
Ringstrasse 14
CH - 8600 DÜBENDORF
Tel: [phone]
Fax: [phone]

STANLEY BLACK & DECKER Austria GmbH
Oberlaaerstrasse 248
A-1230 Wien
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.facom.at

Stanley Black & Decker UK Limited
3 Europa Court
Sheffield Business Park
Sheffield, S9 1XE
Tél. [phone]
Fax [phone]
www.facom.com

Stanley Black & Decker
Czech Republic s.r.o.
Türkova 5b
149 00 Praha 4 - Chodov
Tel.: [phone]
Fax. [phone]

Stanley Black & Decker Polska Sp. z o.o
ul. Postępu 21D, 02-676 Warszawa
Tel: [phone]
Fax: [phone]
