Facom NM.1000 Instruction Manual

Download

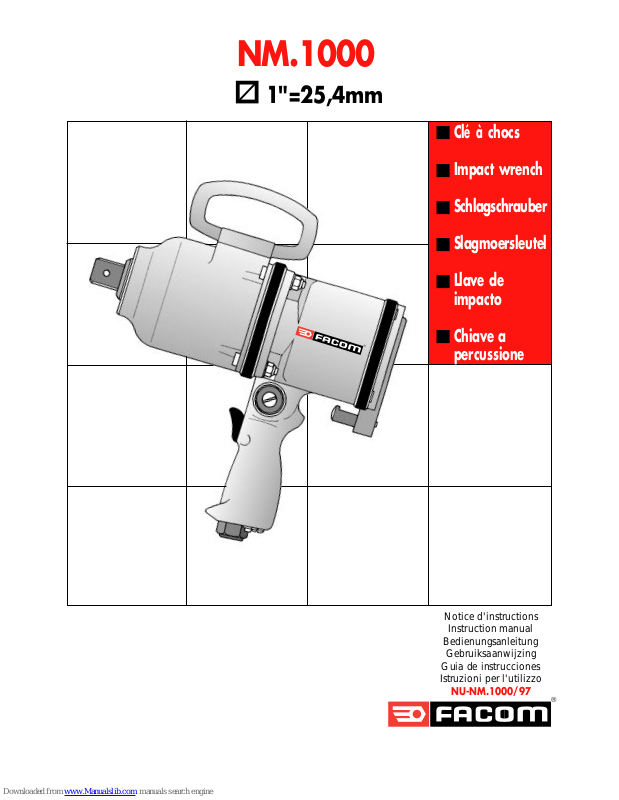

Page 1

NM.1000

1"=25,4mm

■

Notice d'instructions

Instruction manual

Bedienungsanleitung

Gebruiksaanwijzing

Guia de instrucciones

Istruzioni per l'utilizzo

NU-NM.1000/97

Clé à chocs

Impact wrench

Schlagschrauber

Slagmoersleutel

Llave de impacto

Chiave a percussione

Page 2

GARANTIE GUARANTEE GARANZIA GARANTIA

ANS YEARS JAHRE JAAR ANNI ANOS

DECLARATION DE CONFORMITE A LA DIRECTIVE "MACHINES" (Directives 89/392/CEE modifiée) et aux réglementations prises pour sa transposition DECLARATION DE CONFORMITE A LA DIRECTIVE "MACHINES" DECLARATION DE CONFORMITE A LA DIRECTIVE "MACHINES" DECLARATION DE CONFORMITE A LA DIRECTIVE "MACHINES" DECLARATION DE CONFORMITE A LA DIRECTIVE "MACHINES" DECLARATION DE CONFORMITE A LA DIRECTIVE "MACHINES"

6 et 8, rue Gustave Eiffel - 91423 Morangis Tél. : (16-1) 64.54.45.45 Fax : (16-1) 69.09.60.93

XXXXXXXXX XXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXX XXXXXXXXXXXX XXX XXXXXXXXX XXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXX XXXXXXXXXXXX XXX XXXXXXXXX XXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXX XXXXXXXXXXXX XXX XXXXXXXXX XXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXX XXXXXXXXXXXX XXX XXXXXXXXX XXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXX XXXXXXXXXXXX XXX XXXXXXXXX XXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXX XXXXXXXXXXXX XXX XXXXXXXXX XXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXX XXXXXXXXXXXX XXX XXXXXXXXX XXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXX XXXXXXXXXXXX XXX

Le Responsable Qualité FACOM

Inverseur Reverser Umschalter Omkeerschakelaar Engranaje inversor Invertitore

➠➠

11,0 kg

27,6 mm

95,5 dB(A)

5,62 m/s2

NM.1000RN1

NS.557

N.560C

N.616

N.626

maxi 1800 Nm

MINI 1800 Nm

3/8 NPT Ø13 mini

800 l/mn 7 - 10 bar

NM.1000

780 Nm

1800 Nm

maxi 3500 t/mn

15 bar maxi/20°C 10 bar maxi/60°C

1 m3/mn mini

➙

GA.38 + BA.38 GA.40 + BA.40

Porter des lunettes de sécurité

Wear eye protectors

Schutzbrille tragen

Een veiligheidsbril dragen

Utilizar gafas de seguridad

Portare gli occhiali di sicurezza

Pour garder la machine en bon état, remplacer les pièces d'usure toutes les 200 heures d'utilisation. To keep the machine in proper working order, change wear parts afeter 200 hours to use. Um die Maschine in gutem Zustand zu erhalten, Gebrauchsteile alle 200 Betriebsstunden austauschen. Om deze machine in goede staat te houden, dienen de aan slitage onderhevige onderdelen na 200 uren gebruik te worken verwisseld. Para mantener la maquina en buen estado, cambiar las piezas de desgaste despues de 200 horas de utilizacion. Per mantenere la macchina in buono stato, cambiare le parti d'usura dopo 200 ore di funzionamento.

NM.240 NM.230 (1" --3/4") NM.231 (1" --3/4") NM.232 (1" -- 1"1/2) NM.209/210/215 NM.21----------------77 NM.15/16-----------2"1/8 NM.21L-----------------70L NM.15/16L---------2"1/8L NMB.22-------------50 NM.27EL------------36EL

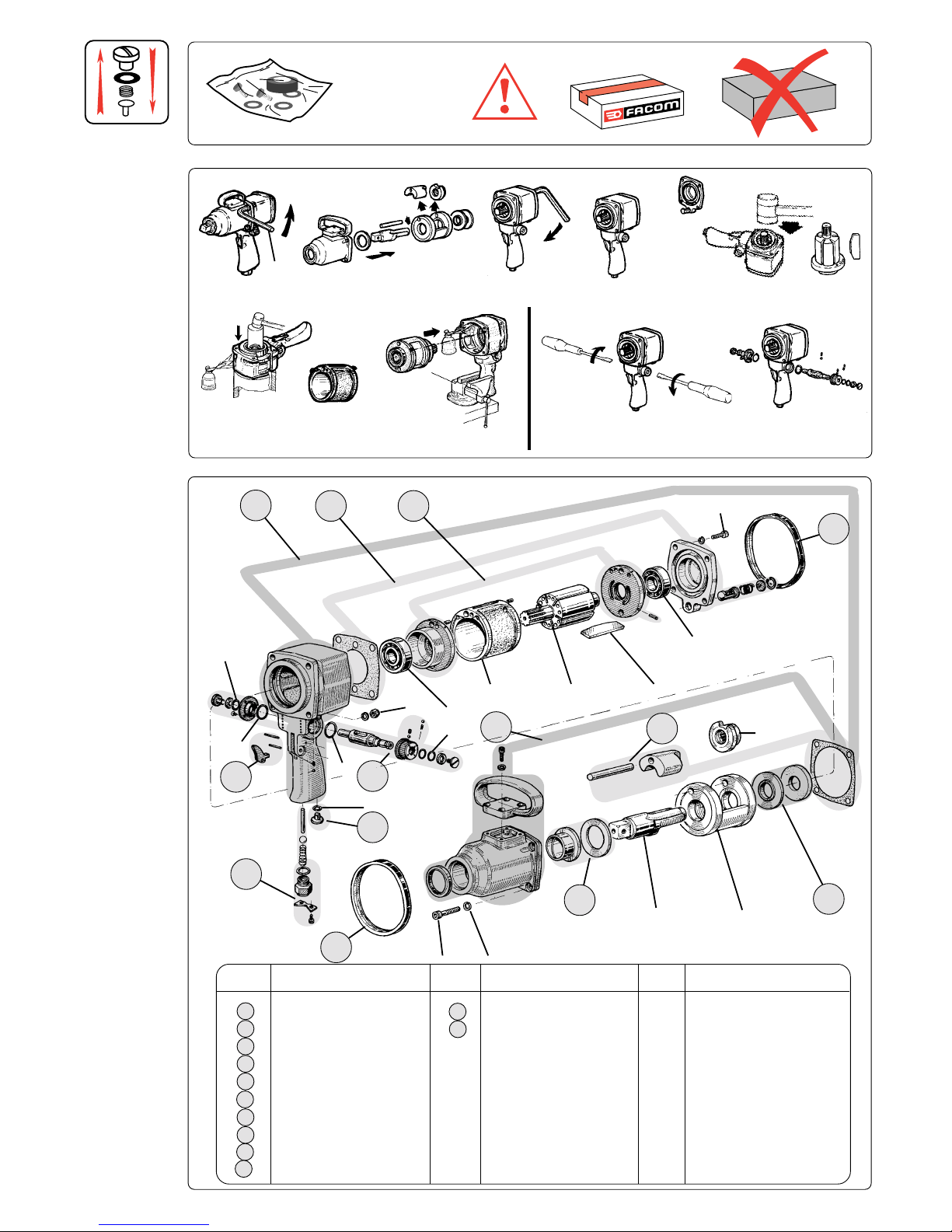

Page 3

N° NM.1000 N° NM.1000 N° NM.1000

1 NM.1000RN1 11 NM.1000SE10 21

BAGUE.R01160-240 (2)

2 NM.1000SE1 12 NM.1000SE11 22

BAGUE.R01400-250

3 NM.1000SE2 13 NM.1000-041 23

BAGUE.R01800-250 (2)

4 NM.1000SE3 14 NM.1000-044 24

BAGUE.R02000-250

5 NM.1000SE4 15 NM.1000-046J5 à 25

ROND.WZ8 (12)

6 NM.1000SE5 16 NM.1000-054 26

ROULEMENT.6205

7 NM.1000SE6 17 NM.1000-055 27

ROULEMENT.6305

8 NM.1200SE7 18 NM.1000-059 28

VIS.CHC,M8-20 (4)

9 NM.1000SE8 19

ECROU.HM8 (4)

VIS.CHC,M8-35 (4)

10 NM.1000SE9 20

BAGUE.R01000-178

12 3 4 56

7 8 9 10 11

NM.1000RN1

12 8 2 28

13 14 15

19 27

22 9 1 16 23 11 24 6

20 5

318174

10 29 25

82.6

Page 4

BELGIQUE

FACOM Belgique S.A/NV

BELGIE

Weihoek 4 1930 Zaventem BELGIQUE ✆ : (02) 714 09 00 Fax: (02) 721 24 11

SUISSE

FACOM S.A./AG

SCHWEIZ

12 route Henri-Stéphan

AUSTRIA

1762 Givisiez/Fribourg SUISSE ✆ : (4126) 466 42 42 Fax: (4126) 466 38 54

UNITED

FACOM TOOLS Inc.

STATES

3535 West 47th Street Chicago Illinois 60632 U.S.A. ✆ : (773) 523 1307 Fax: (773) 523 2103

SINGAPORE

FACOM Tools FAR EAST Pte Ltd

FAR EAST

15 Scotts Road Thong Teck Building #

08.01.02 Singapore 228218 SINGAPORE ✆ : (65) 732 0552 Fax: (65) 732 5609

FRANCE

Société FACOM 6-8, rue Gustave Eiffel B.P.99 91423 Morangis cedex FRANCE ✆ : 01 64 54 45 45 Fax: 01 69 09 60 93 http://www.facom.fr

UNITED

FACOM Tools LTD

KINGDOM

Bridge Wharf - Bridge Road

& EIRE

CHERTSEY - SURREY KT16-8LJ UNITED KINGDOM ✆ : (01932) 566099 Fax : (01932) 562653

DEUTSCHLAND

FACOM GmbH Postfach 13 22 06 42049 Wuppertal Otto-Wells-Straße 9 42111 Wuppertal DEUTSCHLAND ✆ : (0202) 270 63 0 Fax : (0202) 270 63 50

NEDERLAND

FACOM Gereedschappen BV Kamerlingh Onnesweg 2 Postbus 134 4130 EC Vianen NEDERLAND ✆ : (0347) 372334 Fax : (0347) 376020

ESPAÑA

FACOM Herramientas SRL

PORTUGAL

Poligono industrial de Vallecas C/.Luis 1°, s/n-Nave 95 - 2°Pl. 28031 Madrid ESPAÑA ✆ : (91) 778 21 13 Fax: (91) 778 27 53

ITALIA

U.A. FACOM Italia Via Ronchetti 3 21041 Albizzate (VA) ITALIA ✆ : (0331) 985811 Fax: (0331) 985930

En France, pour tous renseignements techniques sur l'outillage à main, téléphonez au 01 64 54 45 14
