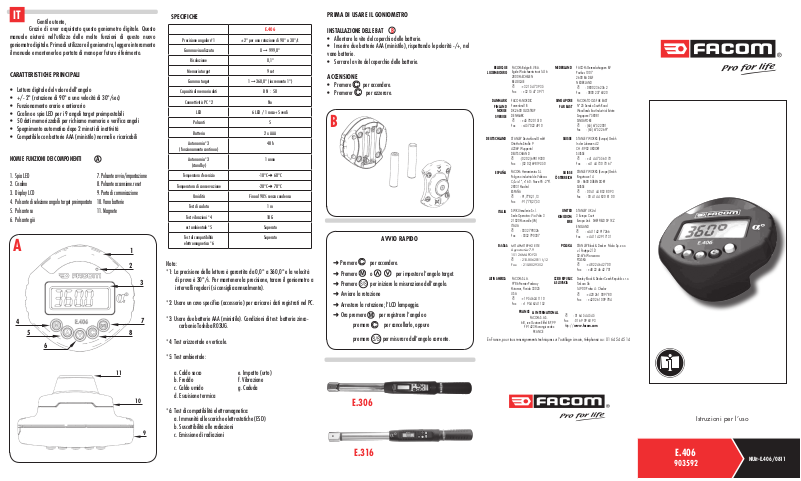

Gentile utente,

Grazie di aver acquistato questo goniometro digitale. Questo
manuale aiuterà nell’utilizzo delle molte funzioni di questo nuovo
goniometro digitale. Prima di utilizzare il goniometro, leggere interamente
il manuale e mantenerlo a portata di mano per futuro riferimento.

CARATTERISTICHE PRINCIPALI

• Lettura digitale del valore dell’angolo

• +/- 2° (rotazione di 90° a una velocità di 30°/sec)

• Funzionamento orario e antiorario

• Cicalino e spia LED per i 9 angoli target preimpostabili

• 50 dati memorizzabili per richiamo memoria e verifica angoli

• Spegnimento automatico dopo 2 minuti di inattività

• Compatibile con batterie AAA (ministilo) normali e ricaricabili

NOMI E FUNZIONI DEI COMPONENTI

A

1. Spia LED 7. Pulsante avvio/impostazione

2. Cisalino 8. Pulsante accensione.reset

3. Display LCD 9. Porta di comunicazione

4. Pulsante di selezione angolo target preimpostato 10. Vano batterie

5. Pulsante su 11. Magnete

6. Pulsante giù

A

1

2

3

4

5

7

8

6

SPECIFICHE

E.406

Precisione angolare*1 ±2° per una rotazione di 90° a 30°/s

Gamma visualizzata

Risoluzione 0,1°

Memoria target 9 set

Gamma target

Capacità di memoria dati BN : 50

Connettività PC *2 No

LED 6 LED / 1 rosso+5 verdi

Pulsanti 5

Batteria 2 x AAA

Autonomia *3

(funzionamento continuo)

Autonomia *3

(standby)

T

emperatura d’esercizio

Temperatura di conservazione

Umidità Fino al 90% senza condensa

Test di caduta 1 m

Test vibrazioni *4 10 G

est ambientale *5 Superato

Test di compatibilità
elettromagnetica *6

0 ➞ 999,0°

1 ➞ 360,0° (incremento 1°)

48 h

1 anno

-10°C ➜ 60°C

-20°C ➜ 70°C

Superato

Nota:
*1: La precisione della lettura è garantita da 0,0° a 360,0° e la velocità

di prova è 30°/s. Per mantenere la precisione, tarare il goniometro a
intervalli regolari (si consiglia annualmente).

*2: Usare un cavo specifico (accessorio) per caricare i dati registrati nel PC.

*3: Usare due batterie AAA (ministilo). Condizioni di test: batteria zinco-

carbonio Toshiba R03UG.

*4: Test orizzontale e verticale.

*5: Test ambientale:

PRIMA DI USARE IL GONIOMETRO

INSTALLAZIONE DELLE BAT

B

• Allentare la vite del coperchio delle batterie.

• Inserire due batterie AAA (ministilo), rispettando le polarità -/+, nel
vano batterie.

• Serrare la vite del coperchio delle batterie.

ACCENSIONE

• Premere per accendere.

• Premerer per azzerare.

B

AVVIO RAPIDO

➜ Premere
➜ Premere o per impostare l’angolo target.
➜ Premere per iniziare la misurazione dell’angolo.
➜ Avviare la rotazione
➜ Arrestare la rotazione; l’LCD lampeggia.
➜ Ora premere per registrare l’angolo o

premere per cancellarlo, oppure

premere per misurare dall’angolo corrente.

per accendere.
