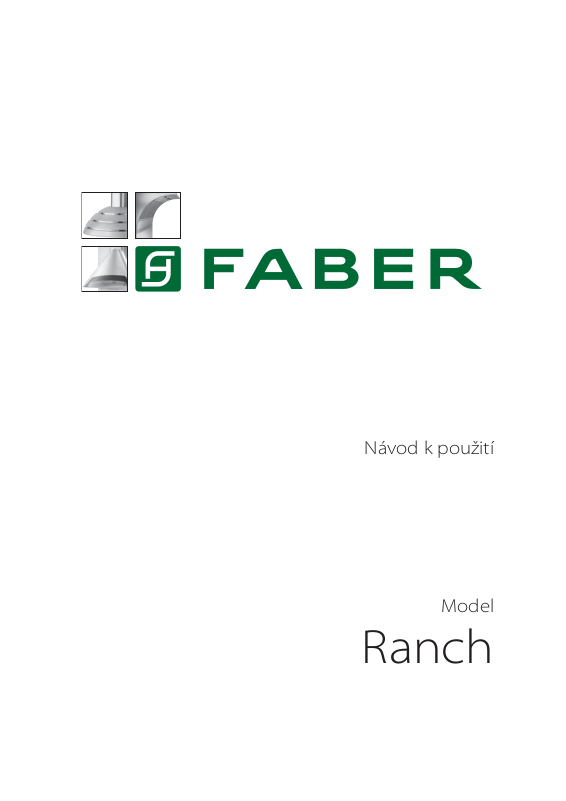

Page 1
Návod k použití
Model
Ranch
Page 2
Důležitá upozornění
Vážený zákazníku,
děkujeme za Vaši důvěru při výběru odsavače par. Tento výrobek byl navržen a vyroben s maximální péčí, na základě
dlouholeté tradice, vývoje a výzkumů, s důrazem na prvotřídní kvalitu.
K tomu, aby Váš odsavač dobře plnil svoji funkci, je třeba dodržet pokyny, které jsou uvedeny v tomto návodu.Zvláštní
pozornost prosím věnujte následujícím čtyřem bodům, týkají se totiž záležitostí, ve kterých nejčastěji dochází k pochybení. Uvádíme je proto na tomto místě, přestože se s těmito informacemi setkáte znovu v příslušných kapitolách.
• Dbejte, aby odtahové potrubí bylo dostatečně dimenzované. Pro výrobky s výkonem do 250 m3/hod. postačí potrubí
o průměru 100 mm (nebo ploché potrubí odpovídajícího průřezu), pro výkon 250 - 650 m3/hod. je nutné použít
potrubí o průměru nejméně 125 mm (nebo odpovídající ploché potrubí), pro výkony nad 650 m3/hod. je nutné
použít potrubí o průměru 150 mm (nebo odpovídající ploché potrubí).
příliš dlouhé (více jak 4m) a členité potrubí podstatně snižuje účinnost odsavače a zároveň zvyšuje jeho hlučnost. U dlouhého potrubí je navíc větší nebezpečí kondenzace vodních par.
• Bude-li odsavač pracovat s vnějším odtahem (ne jako recirkulační), dbejte, aby byla instalována
• Ani u nejvýkonnějších výrobků nevzniká v sací zóně tak silné proudění vzduchu, které by dokázalo dokonale usměrnit
a odsát veškerý parami nasycený vzduch nad varnou deskou.
Pokud pozorujete (například při silném varu
vody v otevřené nádobě), že část par nebyla nasáta, nejedná se zpravidla o závadu. Správně dimen-
zovaný a instalovaný odsavač totiž zajistí 10x za hodinu kompletní výměnu vzduchu ve Vaší kuchyni, což postačuje
k optimálnímu odvětrání při vaření. A pokud jej necháte pracovat ještě určitou dobu po ukončení vaření, dosáhnete
dokonalého odstranění veškerých par a pachů.
• Odsavače par v provedení INOX jsou vyrobeny z nerezové oceli AISI 430 (ČSN 17040, DIN 1.4016).
• Nerezový povrch je ušlechtilý, ale velmi zranitelný. Vyvarujte se při čištění použití prostředků, které by jej mohly
poškrábat.
Nikdy nepoužívejte prostředky obsahující agresívní látky, zejména chlór (Savo a pod.),
které mohou zanechat na povrchu neodstranitelné skvrny. Doporučujeme používat prostředky, které pro
tento účel dodává výrobce. Věnujte zvýšenou pozornost kapitole v závěru tohoto návodu -
vače.
Nedostatečně dimenzované, nebo
zpětná klapka.
Údržba povrchu odsa-
Mnoho spokojenosti s novým pomocníkem ve Vaší domácnosti přeje
PROMTINVEST spol. s r.o.
zastoupení FABER pro ČR
OBSAH:
RADY A DOPORUČENÍ 3
TECHNICKÝ NÁKRES 4
SLOŽENÍ ODSAVAČE 5
POSTUP PŘI INSTALACI 6
OVLÁDÁNÍ 9
ÚDRŽBA 10
2
Page 3
Rady a doporučení
INSTALACE
• S ohledem na nutnost dodržení bezpečnostních předpisů a zásad pro
odvádění vzduchu z místnosti doporučujeme svěřit instalaci odborné
firmě. Výrobce se zříká jakékoliv odpovědnosti za škody způsobené neodbornou instalací, neodpovídající příslušným normám.
• Minimální bezpečnostní vzdálenost mezi varnou deskou a odsavačem
musí být 650mm.
• Zkontrolujte, zda napětí v síti odpovídá napětí uvedenému na výrobním
štítku uvnitř odsavače.
• Napojte odsavač na potrubí stejného nebo vyššího průměru než je
120mm. Potrubí veďte nejkratší možnou cestou.
Pozor! Pro instalaci ve verzi s odvodem vzduchu mimo místnost nasaďte
na výstup zpětnou klapkou (není součástí výbavy). Použití potrubí menšího průměru, než je uvedeno, dlouhé (více jak 4m) nebo členité potrubí má
za následek podstatné snížení výkonu a zvýšení hlučnosti přístroje. V
takovém případě nemůže být uplatněna záruka na deklarované parametry.
• Nenapojujte odsavač na kouřovody, které odvádí spaliny.
• Vpřípadě, že v místnosti se nacházejí kromě odsavače také zařízení s pří-
mým spalováním, například plynové spotřebiče, je třeba zajistit dostatečné větrání místnosti. Správný a bezpečný provoz je zajištěn, pokud maximální podtlak v místnosti nepřesáhne 0,04 mBar, zabrání se tak zpětnému průniku zplodin z hoření do místnosti.
POUŽITÍ
• Odsavač je konstruován výlučně pro použití v domáctnosti.
• Nepoužívejte odsavač k jiným účelům než k jakým je určen.
• Nenechávejte pod odsavačem volný oheň vysoké intenzity.
• Regulujte vždy oheň tak, aby nepřesahoval okraj dna použitého hrnce.
• Kontrolujte zařízení během vaření: přehřátý olej se může vznítit.
• Odsavač nesmějí používat děti či osoby neobeznámené s jeho správným
používáním.
ÚDRŽBA
• Před začátkem jakékoliv údržbové operace vytáhněte přívodový kabel z
elektrické sítě nebo přerušte přívod proudu vypínačem.
• Dodržujte včasnou a dostatečnou údržbu filtrů v závislosti na míře použí-
vání.
• Pro čištění povrchu odsavače nikdy nepoužívejte agresívní prostředky,
zejména takové, které obsahují abrazivní složky, chlór nebo rozpouštědla.
• Doporučujeme používat prostředky které pro tento účel dodává výrobce.
3
Page 4
Technický nákres
500
260
212
275
200
100
110
500
ROZMĚRY
598 / 898
4
Page 5
Složení odsavače - příslušenství
1
2
12m
20
7.2
12n
10
11
12a
12e
8
9
11a
Pos. ks ČÁSTI VÝROBKU
1 1 korpus (tělo) odsavače s ovládáním, tukovými filtry
a ventilační jednotkou
2 1 komín odsavače
8 1 směrová mřížka
9 1 redukce průměr 150/120 mm
10 1 dřevěný rám
20 1 dřevěný rámeček
PŘÍSLUŠENSTVÍ
7.2 1 konzola pro upevnění komínu
11 2 hmoždinky
11a 2 závěsy SB 12/10
12a 2 šrouby 4,2x44,4
12e 2 šrouby 2,9x9,5
12m 6 šroubů 2,9x18
12n 7 šrouby 3,5x30
DOKUMENTACE
1 návod k použití
SLOŽENÍ ODSAVAČE PŘÍSLUŠENSTVÍ
5
Page 6
Postup při instalaci
MONTÁŽ ODSAVAČE.
Tento odsavač musí být namontován tak, aby jeho dolní
hrana byla vzdálena od varné desky min. 650 mm.
Odsavač může pracovat:
• s odtahem vzduchu mimo místnost
• s recilkulací vzduchu.
POSTUP PŘI MONTÁŽI.
• Montáž konzol pro těleso odsavače a komín.
• Montáž korpusu (těla) odsavače.
• Připojení odtahového potrubí.
• Montáž komínu, rámu.
MONTÁŽ KONZOL PRO KOMÍN A KORPUSU TĚLA ODSAVAČE.
• Za pomoci olovnice naznačte na zdi osu, která by měla procházet stře-
dem varné desky.
• Minimální bezpečnostní vzdálenost mezi varnou deskou a odsavačem
musí bát 650 mm.
• Nad touto osou vyznačte ve vzdálenosti 395 mm, tj. 1045 mm nad úrovní
varné desky, vodorovnou osu a na ni ve vzdálenosti 128 mm od vertikální osy nalevo i napravo vyznačte středy otvorů (viz. obr.).
• Vyvrtejte otvory pro hmoždinky vrtákem o průměru 12 mm.
• Vyvrtané otvory osaďte závěsy 11a.
• Přiložte ke zdi konzolu 7.2, tak jak je naznačeno na obrázku ve vzdále-
nosti 750 mm nad základní vodorovnou osu.
• Vyznačte na zdi středy otvorů.
• Vyvrtejte otvory pro hmoždinky vrtákem o průměru 8 mm, otvory osaďte
přiloženými hmoždinkami.
• Konzoly připevněte přiloženými šrouby 12a.
128
128
Vr
MONTÁŽ KORPUSU TĚLA ODSAVAČE.
• Nejdříve zašroubujte seřizovací šrouby Vr do poloviny jejich délky.
• Korpus (tělo) odsavače nasaďte na závěsy.
• Seřiďte korpus odsavače do roviny pomocí šroubů Vr.
6
Page 7
Postup při instalaci
PŘIPOJENÍ VZDUCHOVÉHO POTRUBÍ
PROVOZ S VNĚJŠÍM ODTAHEM VZDUCHU:
Pro instalaci ve verzi s odvodem vzduchu mimo místnost
nasaďte na výstup zpětnou klapku (není součástí výbavy) a
napojte odsavač na odtahové potrubí prostřednictvím pevné
nebo flexibilní trubky o průměru 120 nebo 150 mm. Volba je
ponechána na instalující osobě, pro delší a složitější odtah
doporučujeme průměr 150 mm.
• Pro napojení na trubku o průměru 120 mm přidejte redukci
9 na výstup z ventilační jednotky.
• Na výstup připojte pevné nebo flexibilní potrubí.
• Pokud je v odsavači namontován uhlíkový pachový filtr,
odstraňte jej.
RECIRKULAČNÍ PROVOZ:
• Do rampy nad odsavačem vyřízněte otvor o průměru
125 mm.
• Na výstup z ventilační jednotky nasaďte redukci 9.
• Na redukci nasaďte trubku o průměru 120 mm dlouhou tak,
aby dosáhla úrovně horní hrany rampy.
• Na otvor v rampě připevněte mřížku 8 pomocí šroubů 12e.
• Nasaďte uhlíkový filtry.
ø 125
ø 120ø 150
9
12e
8
9
7
Page 8
7.212m
20
Postup při instalaci
MONTÁŽ KOMÍNU
• Před nasazením komínu upevníme na korpus (tělo) odsa-
vače dřevěný rámeček 20 pomocí šroubů 12m.
• Bočnice komínu lehce rozevřeme, zachytíme na konzolu a
stlačíme směrem dovnitř, až prolis na komínu zapadne do
prolisu na konzole.
ELEKTRICKÉ PŘIPOJENÍ
• Pokud je přístroj zapojen přes dvoupólový vypínač, musí
být jeho kontakty vzdáleny nejméně 3 mm.
MONTÁŽ DŘEVĚNÉHO RÁMU
10
• Na korpus (tělo) odsavače nasadíme dřevěný rám 10.
• Rám připevníme pomocí šroubů 12n.
8
12n
Page 9
Ovládání
ŘÍDÍCÍ PANEL S PŘEPÍNAČI
• Ovládací panel je umístěn na dolní desce odsavače.
• Přepínačem L zapínáme a vypínáme osvětlení.
• Přepínačem V volíme rychlost 1 - 3, přičemž:
1. Rychlost používáme za předpokladu slabých výparů z vaření. Chod je obzvlášť tichý.
2. Rychlost používáme pro běžný provoz. Docílíme dobrého odtahu vzduchu s nízkou hlučností.
3. Rychlost používáme při maximální produkci výparů z vaření.
9
Page 10
Údržba
B
Pravidelná údržba zajistí bezvadný provoz a dobrou výkonnost. Zvláštní pozornost věnujte kovovým tukovým
filtrům a při recirkulačním provozu též aktivním uhlíkovým filtrům.
KOVOVÉ TUKOVÉ FILTRY
Kovové tukové filtry je nutné čistit aspoň jednou za dva
měsíce, tyto filtry jsou omyvatelné běžnými čistícími prostředky nebo v myčce, potřeba čištění se úměrně zvyšuje s
frekvencí používání odsavače.
ČIŠTĚNÍ FILTRŮ:
• Vyjměte filtry stlačením západky.
• Umyjte filtry vodou a běžným mycím prostředkem nebo v
myčce nádobí.
• Před jejich zpětnou montáží je nechejte řádně vysušit.
• Umístěte filtry zpět na své místo. Postupujte analogicky
jako při jejich demontáži.
AKTIVNÍ UHLÍKOVÉ FILTRY RECIRKULAČNÍ PROVOZ
Aktivní uhlíkové filtry mají schopnost zadržet pachy až do
úplného nasycení. Nejsou omyvatelné ani recyklovatelné,
proto je třeba je vyměňovat alespoň jednou za čtyři měsíce
nebo i častěji při zvláště intenzivním používání.
VÝMĚNA:
• Sejměte kovové tukové filtry.
• Vyjměte uhlíkové filtry, které jsou již nasyceny,
pootočením jak je naznačeno na obrázku.
• Analogickým postupem namontujeme nové
pachové uhlíkové filtry.
• Nasaďte zpět kovové tukové filtry.
UPOZORNĚNÍ:
Pro motorovou jednotku kovovou použít uhlíkový filtr
UHF 009.
Pro motorovou jednotku plastovou použít uhlíkový
filtr UHF 008.
10
A
Page 11
Údržba
OSVĚTLENÍ
VÝMĚNA ŽÁROVKY:
• Vyjměte kovové tukové filtry.
• Vyšroubujte vadnou žárovku a nahraďte ji žárovkou
funkční se stejnými parametry.
• Nasaďte zpět kovové tukové filtry.
ÚDRŽBA POVRCHU ODSAVAČE
• Nepoužívejte příliš mokré hadříky či houby, ani proud vody.
• Nepoužívejte ředidla ani alkoholy, protože by mohlo dojít
ke zmatnění lakovaných povrchů.
• Nepoužívejte brusné materiály, pouze prostředky k ošetření lakovaných povrchů.
Doporučujeme používat prostředky, které dodává výrobce.
Doporučujeme: Clin&Clin (čistící aleštící prostředky), Würth (ošetřující sprej pro ušlechtilé oceli), Dedra (čis-
tící aleštící prostředky). Tyto prostředky jsou dodávány dosítě prodejců odsavačů Faber.
Důležité upozornění: Poškození povrchu výrobku nedodržením těchto pokynů nelze považovat zavýrobní
nebo technologickou vadu anemůže být uznáno jako oprávněná reklamace vrámci záruky.
11
Page 12
Zastoupení pro Českou republiku:
PROMTINVEST spol. s r.o.
e-mail: [email protected], www.odsavacefaber.cz
tel.: +420 566 630 160, fax: +420 566 631 161
press_01_2013
