Faber PRETTY ACT EG8 X A90 User Manual

Návod k použití

Model

Pretty Act

Důležitá upozornění

Vážený zákazníku,

děkujeme za Vaši důvěru při výběru odsavače par. Tento výrobek byl navržen a vyroben s maximální péčí, na základě
dlouholeté tradice, vývoje a výzkumů, s důrazem na prvotřídní kvalitu.

K tomu, aby Váš odsavač dobře plnil svoji funkci, je třeba dodržet pokyny, které jsou uvedeny v tomto návodu. Zvláštní
pozornost prosím věnujte následujícím čtyřem bodům, týkají se totiž záležitostí, ve kterých nejčastěji dochází k pochy­bení. Uvádíme je proto na tomto místě, přestože se s těmito informacemi setkáte znovu v příslušných kapitolách.

• Dbejte, aby odtahové potrubí bylo dostatečně dimenzované. Pro výrobky s výkonem do 250 m3/hod. postačí potrubí
o průměru 100 mm (nebo ploché potrubí odpovídajícího průřezu), pro výkon 250 - 650 m3/hod. je nutné použít
potrubí o průměru nejméně 125 mm (nebo odpovídající ploché potrubí), pro výkony nad 650 m3/hod. je nutné
použít potrubí o průměru 150 mm (nebo odpovídající ploché potrubí).

příliš dlouhé (více jak 4m) a členité potrubí podstatně snižuje účinnost odsavače a zároveň zvyšu­je jeho hlučnost. U dlouhého potrubí je navíc větší nebezpečí kondenzace vodních par.

• Bude-li odsavač pracovat s vnějším odtahem (ne jako recirkulační), dbejte, aby byla instalována

• Ani u nejv ýkonnějších výrobků nevzniká v sací zóně tak silné proudění vzduchu, které by dokázalo dokonale usměrnit
a odsát veškerý parami nasycený vzduch nad varnou deskou.

Pokud pozorujete (například při silném varu

vody v otevřené nádobě), že část par nebyla nasáta, nejedná se zpravidla o závadu. Správně dimen-

zovaný a instalovaný odsavač totiž zajistí několikrát za hodinu kompletní výměnu vzduchu ve Vaší kuchyni, což
postačuje k optimálnímu odvětrání při vaření. A pokud jej necháte pracovat ještě určitou dobu po ukončení vaření,
dosáhnete dokonalého odstranění veškerých par a pachů.

• Odsavače par v provedení INOX jsou vyrobeny z nerezové oceli AISI 430 (ČSN 17040, DIN 1.4016).

• Nerezový povrch je ušlechtilý, ale velmi zranitelný. Vyvarujte se při čištění použití prostředků, které by jej mohly
poškrábat.

Nikdy nepoužívejte prostředky obsahující agresívní látky, zejména chlór (Savo a pod.),

které mohou zanechat na povrchu neodstranitelné skvrny. Doporučujeme používat prostředky, které pro

tento účel dodává výrobce. Věnujte zvýšenou pozornost kapitole v závěru tohoto návodu -

vače.

Nedostatečně dimenzované, nebo

zpětná klapka.

Údržba povrchu odsa-

Mnoho spokojenosti s novým pomocníkem ve Vaší domácnosti přeje
PROMTINVEST spol. s r.o.
zastoupení FABER pro ČR

OBSAH:

RADY A DOPORUČENÍ 3
TECHNICKÝ NÁKRES 4
SLOŽENÍ ODSAVAČE 5
POSTUP PŘI INSTALACI 6
OVLÁDÁNÍ 10
ÚDRŽBA 12

2

Rady a doporučení

INSTALACE

• Sohledem na nutnost dodržení bezpečnostních předpisů a zásad pro odvádění

vzduchu z místnosti doporučujeme svěřit instalaci odborné firmě. Výrobce
se zříká jakékoliv odpovědnosti za škody způsobené neodbornou instalací,
neodpovídající příslušným normám.

• Minimální bezpečnostní vzdálenost mezi varnou plynovou deskou a odsavačem

musí být 650mm. Minimální bezpečnostní vzdálenost mezi elektrickou varnou
deskou a odsavačem musí být 500 mm.

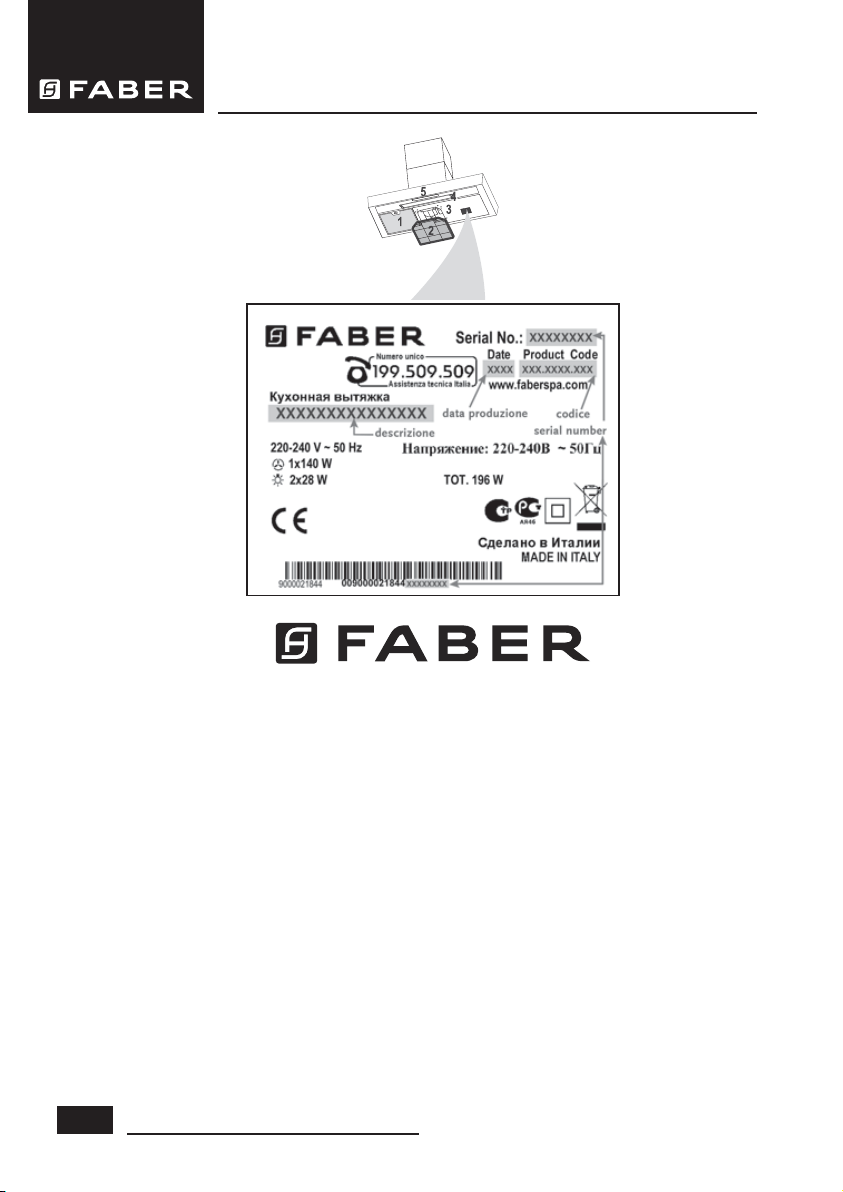

• Zkontrolujte, zda napětí v síti odpovídá napětí uvedenému na výrobním štítku

uvnitř odsavače.

• Napojte odsavač na potrubí průměru 150mm. Potrubí veďte nejkratší možnou ces-

tou. Pro instalaci ve verzi s odvodem vzduchu mimo místnost nasaďte na výstup
z ventilační jednotky zpětnou klapku FABER 150 (není součástí výbavy).

Pozor! Použití potrubí menšího průměru, než je uvedeno, dlouhé nebo členité

potrubí má za následek podstatné snížení výkonu a zvýšení hlučnosti přístroje.
V takovém případě nemůže být uplatněna záruka na deklarované parametry.

• Nenapojujte odsavač na kouřovody, které odvádí spaliny.

• Vpřípadě, že v místnosti se nacházejí kromě odsavače také zařízení s přímým

spalováním, například plynové spotřebiče, je třeba zajistit dostatečné větrání
místnosti. Správný a bezpečný provoz je zajištěn, pokud maximální podtlak
v místnosti nepřesáhne 0,04 mBar, zabrání se tak zpětnému průniku zplodin
z hoření do místnosti.

POUŽITÍ

• Odsavač je konstruován výlučně pro použití v domáctnosti.

• Nepoužívejte odsavač k jiným účelům než k jakým je určen.

• Nenechávejte pod odsavačem volný oheň vysoké intenzity.

• Regulujte vždy oheň tak, aby nepřesahoval okraj dna použitého hrnce.

• Kontrolujte zařízení během vaření: přehřátý olej se může vznítit.

• Odsavač nesmějí používat děti či osoby neobeznámené s jeho správným použí-

váním.

ÚDRŽBA

• Před začátkem jakékoliv údržbové operace vytáhněte přívodový kabel

z elektrické sítě nebo přerušte přívod proudu vypínačem.

• Dodržujte včasnou a dostatečnou údržbu filtrů v závislosti na míře používání.

• Pro čištění povrchu odsavače nikdy nepoužívejte agresívní prostředky, zejména

takové, které obsahují abrazivní složky, chlór nebo rozpouštědla.

• Doporučujeme používat prostředky, které pro tento účel dodává výrobce.

500 / 650 mm min.

3

Technický nákres - složení

ROZMĚRY

4

Složení odsavače - příslušenství

Pos. ks ČÁSTI VÝROBKU
1 1 korpus (tělo) odsavače s ovládáním, osvětlením,

tukovými filtry a ventilační jednotkou

2 1 komín odsavače tvořený:

2.1 1 horní částí

2.2 1 spodní částí
3 1 motorová část
9 1 redukce 150/120

PŘÍSLUŠENSTVÍ

7.2.1 2 konzoly
11 8 hmoždinky
12a 8 šrouby 4,2 x 44,4
12c 6 šrouby 2,9 x 9,5
12f 6 šrouby 3,5 x 9,5

DOKUMENTACE
1 návod k použití

SLOŽENÍ ODSAVAČE  PŘÍSLUŠENSTVÍ

5
