User’s Manual

PRELIMINARY

DAV101CM Series, DAS101CM Series

VGA Line Drivers and Audio Buffers

68-757-01 Rev. D

11 08

Precautions

Safety Instructions • English

This symbol is intended to alert the user of important operating and maintenance (servicing) instructions in the literature provided with the equipment.

This symbol is intended to alert the user of the presence of uninsulated dangerous voltage within the product’s enclosure that may present a risk of electric shock.

Caution

Read Instructions • Read and understand all safety and operating

instructions before using the equipment.

Retain Instructions • The safety instructions should be kept for future

reference.

Follow Warnings • Follow all warnings and instructions marked on the

equipment or in the user information.

Avoid Attachments • Do not use tools or attachments that are not

recommended by the equipment manufacturer because they may be hazardous.

Consignes de Sécurité • Français

Ce s ymbole s ert à a vertir l ’utilisa teur qu e la documentation fournie avec le matériel contient des instructions importantes concernant l’exploitation et la maintenance (réparation).

Ce symbole sert à avertir l’utilisateur de la présence dans le boîtier de l’appareil de tensions dangereuses non isolées posant des risques d’électrocution.

Attention

Lire les instructions• Prendre connaissance de toutes les consignes de

sécurité et d’exploitation avant d’utiliser le matériel.

Conserver les instructions• Ranger les consignes de sécurité aﬁn de pouvoir

les consulter à l’avenir.

Respecter les avertissements • Observer tous les avertissements et consignes

marqués sur le matériel ou présentés dans la documentation utilisateur.

Eviter les pièces de xation • Ne pas utiliser de pièces de ﬁxation ni d’outils

non recommandés par le fabricant du matériel car cela risquerait de poser certains dangers.

Sicherheitsanleitungen • Deutsch

Dies es Sym bol so ll dem Benut zer in der i m Li efe rum fan g e nth alt ene n Do kum ent ati on besonders wichtige Hinweise zur Bedienung und Wartung (Instandhaltung) geben.

Dieses Symbol soll den Benutzer darauf aufmerksam machen , daß im I nneren des Gehäuses d ieses Produktes gefährliche Spannungen, die nicht isoliert sind und die einen elektrischen Schock verursachen können, herrschen.

Achtung

Lesen der Anleitungen • Bevor Sie das Gerät zum ersten Mal verwenden,

sollten Sie alle Sicherheits-und Bedienungsanleitungen genau durchlesen

und verstehen.

Aufbewahren der Anleitungen • Die Hinweise zur elektrischen Sicherheit

des Produktes sollten Sie aufbewahren, damit Sie im Bedarfsfall darauf

zurückgreifen können.

Befolgen der Warnhinweise • Befolgen Sie alle Warnhinweise und

Anleitungen auf dem Gerät oder in der Benutzerdokumentation.

Keine Zusatzgeräte • Verwenden Sie keine Werkzeuge oder Zusatzgeräte,

die nicht ausdrücklich vom Hersteller empfohlen wurden, da diese eine Gefahrenquelle darstellen können.

Instrucciones de seguridad • Español

Este símbolo se util iza para advertir al usuario sobre instruc ciones importantes de ope ración y mantenimiento (o cambio de partes) que se desean destac ar en el c ontenido de la docume ntación suministrada con los equipos.

Este símbolo se utiliza para advertir al usuario sobre la presencia de elementos con voltaje peligroso sin protección aislante, que puedan encontrarse dentro de la caja o alojamiento del producto, y que puedan representar riesgo de electrocución.

Precaucion

Leer las instrucciones • Leer y analizar todas las instrucciones de operación y

seguridad, antes de usar el equipo.

Conservar las instrucciones • Conservar las instrucciones de seguridad para

futura consulta.

Obedecer las advertencias • Todas las advertencias e instrucciones marcadas

en el equipo o en la documentación del usuario, deben ser obedecidas.

Evitar el uso de accesorios • No usar herramientas o accesorios que no

sean especiﬁcamente recomendados por el fabricante, ya que podrian implicar riesgos.

Warning

Power sources • This equipment should be operated only from the power source

indicated on the product. This equipment is intended to be used with a main power system with a grounded (neutral) conductor. The third (grounding) pin is a safety feature, do not attempt to bypass or disable it.

Power disconnection • To remove power from the equipment safely, remove all power

cords from the rear of the equipment, or the desktop power module (if detachable), or from the power source receptacle (wall plug).

Power cord protection • Power cords should be routed so that they are not likely to be

stepped on or pinched by items placed upon or against them.

Servicing • Refer all servicing to qualiﬁed service personnel. There are no user-

serviceable parts inside. To prevent the risk of shock, do not attempt to service this equipment yourself because opening or removing covers may expose you to dangerous voltage or other hazards.

Slots and openings • If the equipment has slots or holes in the enclosure, these are

provided to prevent overheating of sensitive components inside. These openings must never be blocked by other objects.

Lithium battery • There is a danger of explosion if battery is incorrectly

replaced. Replace it only with the same or equivalent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer’s instructions.

Avertissement

Alimentations• Ne faire fonctionner ce matériel qu’avec la source d’alimentation

indiquée sur l’appareil. Ce matériel doit être utilisé avec une alimentation principale comportant un ﬁl de terre (neutre). Le troisième contact (de mise à la terre) constitue un dispositif de sécurité : n’essayez pas de la contourner ni de la désactiver.

Déconnexion de l’alimentation• Pour mettre le matériel hors tension sans danger,

déconnectez tous les cordons d’alimentation de l’arrière de l’appareil ou du module d’alimentation de bureau (s’il est amovible) ou encore de la prise secteur.

Protection du cordon d’alimentation • Acheminer les cordons d’alimentation de

manière à ce que personne ne risque de marcher dessus et à ce qu’ils ne soient pas écrasés ou pincés par des objets.

Réparation-maintenance • Faire exécuter toutes les interventions de réparation-

maintenance par un technicien qualiﬁé. Aucun des éléments internes ne peut être réparé par l’utilisateur. Aﬁn d’éviter tout danger d’électrocution, l’utilisateur ne doit pas essayer de procéder lui-même à ces opérations car l’ouverture ou le retrait des couvercles risquent de l’exposer à de hautes tensions et autres dangers.

Fentes et orices • Si le boîtier de l’appareil comporte des fentes ou des oriﬁces, ceux-ci

servent à empêcher les composants internes sensibles de surchauffer. Ces ouvertures ne doivent jamais être bloquées par des objets.

Lithium Batterie • Il a danger d’explosion s’ll y a remplacment incorrect de la batterie.

Remplacer uniquement avec une batterie du meme type ou d’un ype equivalent recommande par le constructeur. Mettre au reut les batteries usagees conformement aux instructions du fabricant.

Vorsicht

Stromquellen • Dieses Gerät sollte nur über die auf dem Produkt angegebene

Stromquelle betrieben werden. Dieses Gerät wurde für eine Verwendung mit einer Hauptstromleitung mit einem geerdeten (neutralen) Leiter konzipiert. Der dritte

Kontakt ist für einen Erdanschluß, und stellt eine Sicherheitsfunktion dar. Diese

sollte nicht umgangen oder außer Betrieb gesetzt werden.

Stromunterbrechung • Um das Gerät auf sichere Weise vom Netz zu trennen, sollten

Sie alle Netzkabel aus der Rückseite des Gerätes, aus der externen Stomversorgung (falls dies möglich ist) oder aus der Wandsteckdose ziehen.

Schutz des Netzkabels • Netzkabel sollten stets so verlegt werden, daß sie nicht im

Weg liegen und niemand darauf treten kann oder Objekte darauf- oder unmittelbar

dagegengestellt werden können.

Wartung • Alle Wartungsmaßnahmen sollten nur von qualiziertem Servicepersonal

durchgeführt werden. Die internen Komponenten des Gerätes sind wartungsfrei. Zur Vermeidung eines elektrischen Schocks versuchen Sie in keinem Fall, dieses Gerät selbst öffnen, da beim Entfernen der Abdeckungen die Gefahr eines elektrischen Schlags und/oder andere Gefahren bestehen.

Schlitze und Öffnungen • Wenn das Gerät Schlitze oder Löcher im Gehäuse aufweist,

dienen diese zur Vermeidung einer Überhitzung der empndlichen Teile im

Inneren. Diese Öffnungen dürfen niemals von anderen Objekten blockiert werden.

Litium-Batterie • Explosionsgefahr, falls die Batterie nicht richtig ersetzt

wird. Ersetzen Sie verbrauchte Batterien nur durch den gleichen oder einen vergleichbaren Batterietyp, der auch vom Hersteller empfohlen wird. Entsorgen Sie verbrauchte Batterien bitte gemäß den Herstelleranweisungen.

Advertencia

Alimentación eléctrica • Este equipo debe conectarse únicamente a la fuente/tipo

de alimentación eléctrica indicada en el mismo. La alimentación eléctrica de este equipo debe provenir de un sistema de distribución general con conductor neutro a tierra. La tercera pata (puesta a tierra) es una medida de seguridad, no puentearia ni eliminaria.

Desconexión de alimentación eléctrica • Para desconectar con seguridad la acometida

de alimentación eléctrica al equipo, desenchufar todos los cables de alimentación en el panel trasero del equipo, o desenchufar el módulo de alimentación (si fuera independiente), o desenchufar el cable del receptáculo de la pared.

Protección del cables de alimentación • Los cables de alimentación eléctrica se deben

instalar en lugares donde no sean pisados ni apretados por objetos que se puedan apoyar sobre ellos.

Reparaciones/mantenimiento • Solicitar siempre los servicios técnicos de personal

caliﬁcado. En el interior no hay partes a las que el usuario deba acceder. Para evitar riesgo de electrocución, no intentar personalmente la reparación/mantenimiento de este equipo, ya que al abrir o extraer las tapas puede quedar expuesto a voltajes peligrosos u otros riesgos.

Ranuras y aberturas • Si el equipo posee ranuras o oriﬁcios en su caja/alojamiento,

es para evitar el sobrecalientamiento de componentes internos sensibles. Estas aberturas nunca se deben obstruir con otros objetos.

Batería de litio • Existe riesgo de explosión si esta batería se coloca en la posición

incorrecta. Cambiar esta batería únicamente con el mismo tipo (o su equivalente) recomendado por el fabricante. Desachar las baterías usadas siguiendo las instrucciones del fabricante.

安全须知 • 中文

这个符号提示用户该设备用户手册中有重要的操作和维护说明。

这个符号警告用户该设备机壳内有暴

露的危险电压，有触电危险。

注意

阅读说明书 • 用户使用该设备前必须阅读并理

解所有安全和使用说明。

保存说明书 • 用户应保存安全说明书以备将来使

用。

遵守警告 • 用户应遵守产品和用户指南上的所有安

全和操作说明。

避免追加 • 不要使用该产品厂商没有推荐的工具或

追加设备，以避免危险。

警告

电源 • 该设备只能使用产品上标明的电源。设备

必须使用有地线的供电系统供电。第三条线（地线）是安全设施，不能不用或跳过。

拔掉电源 • 为安全地从设备拔掉电源，请拔掉所有设备后

或桌面电源的电源线，或任何接到市电系统的电源线。

电源线保护 • 妥善布线，避免被踩踏，或重物挤压。维护 • 所有维修必须由认证的维修人员进行。设备内部没

有用户可以更换的零件。为避免出现触电危险不要自己试图打开设备盖子维修该设备。

通风孔 • 有些设备机壳上有通风槽或孔，它们是用来防止

机内敏感元件过热。不要用任何东西挡住通风孔。

锂电池 • 不正确的更换电池会有爆炸的危险。必须使用与

厂家推荐的相同或相近型号的电池。按照生产厂的建议处理废弃电池。

FCC Class A Notice

This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. The Class A limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference, in which case the user will be required to correct the interference at his own expense.

This unit was tested with shielded cables on the peripheral devices. Shielded cables must be used

with the unit to ensure compliance with FCC emissions limits.

DAV101CM, DAS101CM • Safety and Compliances

Quick Start — DAV/DAS101CM Series

DAS101CM-1/-2/-5 Bottom View

DAS101CM-3/-4/-6

Balanced

Stereo Output Wiring

Unbalanced

Stereo Output Wiring

VDC

0.1 A

VDC

0.1 A

Right, tip, +

Left, tip, +

Ground, sleeve(s),

Gnd, sleeve(s),

Left, ring, –

See caution.

Left, tip, +

See caution.

Right, ring, –

Right, tip, +

TECHNICAL SUPPORT:

800.633.9876

714.491.1500

www.extron.com

MADE IN USA

POWER IN

12V @0.3A

DAV101CM (back view)

12 VDC, 1 A

DC Power

Adapter

OUTIN

DAS101CM (back view)

Power In

Loop Out to DAV101CM or CIA Interface

Installation and service must be performed by authorized

personnel only. These units must be installed in accordance with national and local electrical codes.

To install the DAV101CM and DAS101CM modules, see the appropriate section of this manual and follow these steps:

Step 1

Install an electrical box or wall bracket (if applicable) and cables. Use cable clamps to hold cables in place for strain relief. Trim back or insulate exposed cable shields with heat shrink to prevent short circuits. See pages 2-2 to 2-3.

Step 2

Attach cables to the rear panel. Ensure that power and output cables have been fed through the wallbox/furniture and out the front of the faceplate, frame, or panel. Connect modules to each other (if applicable) and to the power supply, but do not apply power yet.

Connect output cables. See the diagrams here and on pages 2-4 to 2-6.

The channels of the

DAS101CM-3/-4 are reversed (R-L instead of L-R) relative to the DAS101CM-1/-2.

For unbalanced output, connect the sleeve to ground

(Gnd, _). Connecting the sleeve to a negative (-) terminal will damage the audio output circuits.

The pin assignments of the DAS’s power input and power

loop-through ports are different from those of the

DAV’s power input.

Double-check your work against the wiring

diagrams. Power wires must be attached to the correct terminals on each connector

DAV101CM, DAS101CM • Quick Start Guide

or these products can be damaged.

iii

Quick Start Guide — DAV/DAS101CM, cont’d

DAV101CM

VGA LINE DRIVER

VIDEO INPUT

POWER

PEAKING

Peaking

Step 3

For wall/furniture or rack installations, attach the module(s) to a CPM Series mini architectural adapter plate (MAAP) frame or to a rack-mountable frame. See pages 2-3 and 2-4.

Step 4

Attach the front panel input cable(s).

Step 5

Verify correct cabling and connector wiring and test the system: power on all the devices and monitor the audio/video output. Each DAV module’s Power LED is lit while the unit receives power. If needed, power off the devices, disconnect the modules’ power supply, correct cabling or wiring errors, then restore power.

Step 6

For a DAV101CM, set the sharpness/peaking control using a small screwdriver, as shown at right. See page 2–8.

Step 7

Disconnect power from the module(s) and other devices.

Step 8

For wall or furniture mounting, mount the modular connector frame and module(s) to the wall or furniture.

For device mounting, mount the module(s) to the device’s faceplate. For rack mounting, mount the rack-mountable frame to the

equipment rack. See pages 2-9 and 2-10. For all installations, place the connector plate

onto/against the mounting surface and secure it to wall, furniture, device, or rack with the provided screws or bolts. Be careful not to damage the cables.

Step 9

Restore power to the devices. You have completed the installation.

DAV101CM, DAS101CM • Quick Start Guide

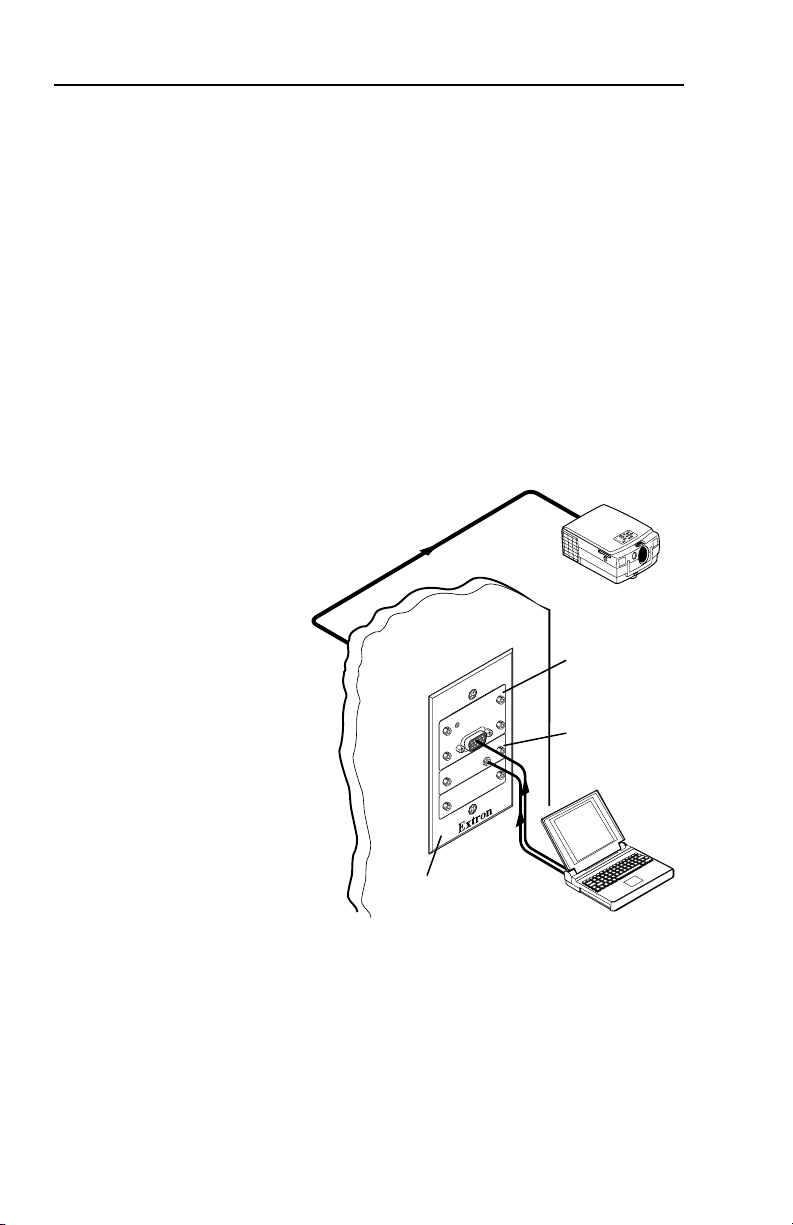

Chapter One • Introduction .................................................... 1-1

About this Manual ....................................................................1-2

About the DAV/DAS101CM Series .......................................1-2

Features ........................................................................................1-2

DAV101CM Series...................................................................1-3

DAS101CM Series ................................................................... 1-3

Chapter Two • Installation and Operation ................... 2-1

Installing a Wall Box or Wall Bracket ................................. 2-2

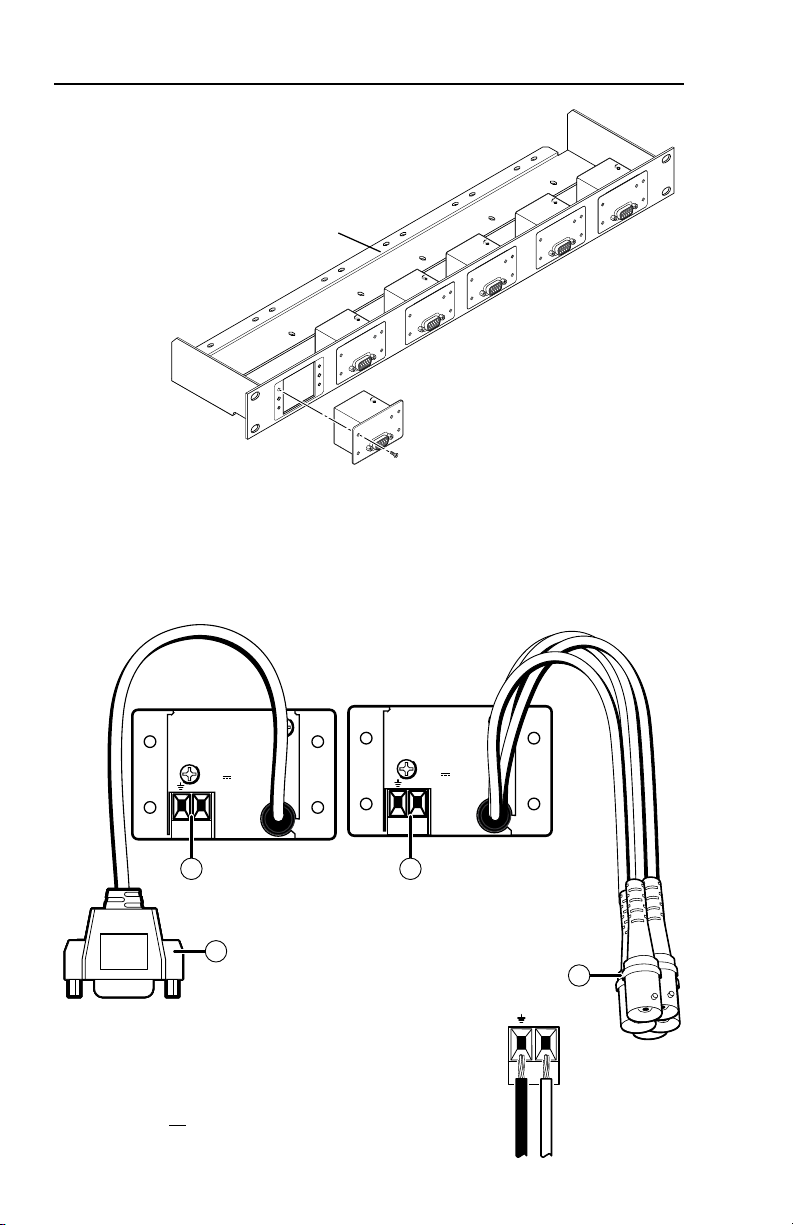

Mounting the Module Into a Connector Module Frame

or Rack-mountable Frame .......................................................2-3

Rear Panel Features and Cabling .......................................... 2-4

DAV101CM Series...................................................................2-4

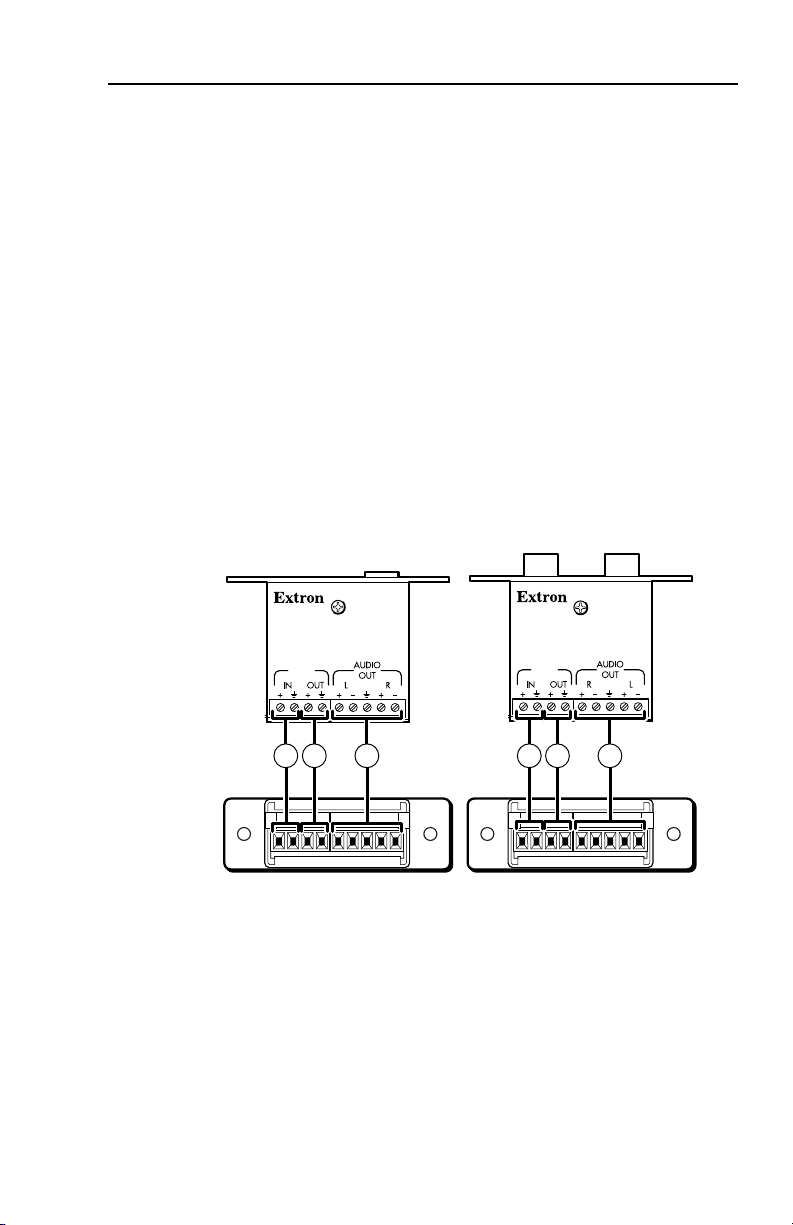

DAS101CM Series, and DAV-DAS interconnection .............. 2-5

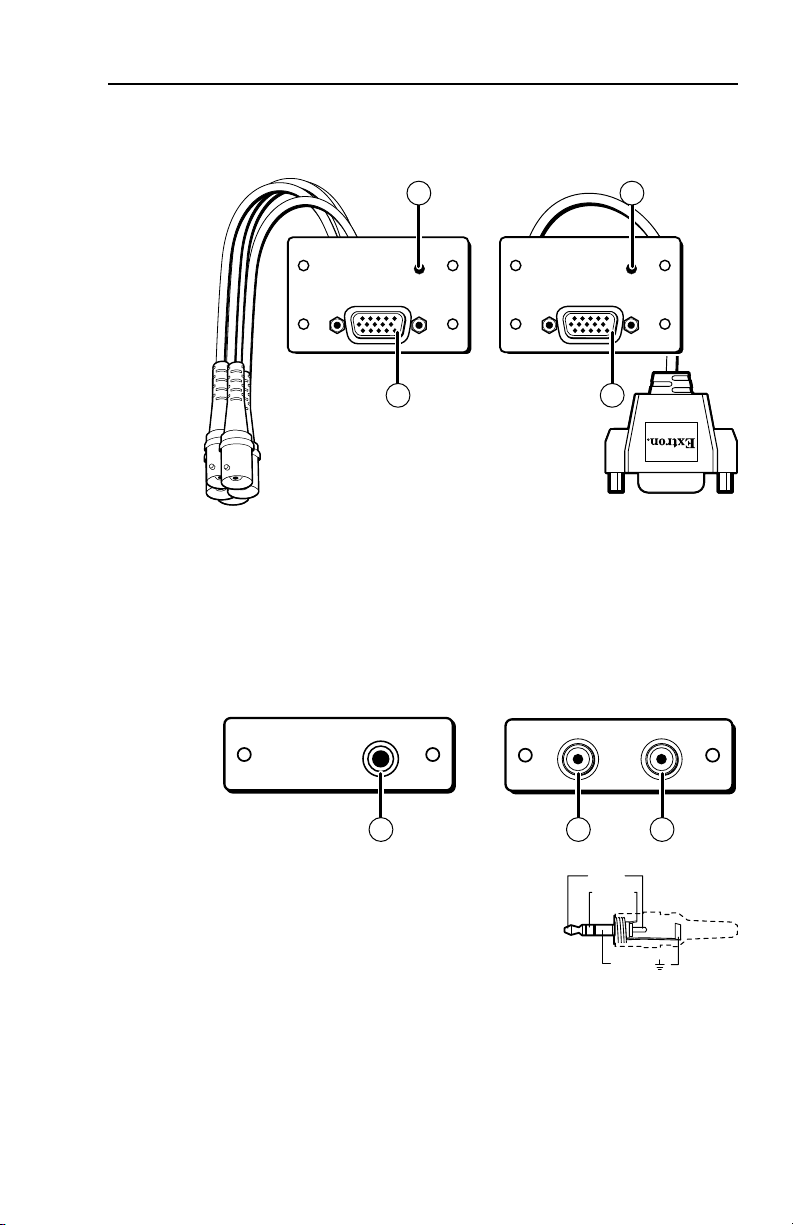

Front Panel Features and Cabling ........................................ 2-7

DAV101CM Series...................................................................2-7

DAS101CM Series ................................................................... 2-7

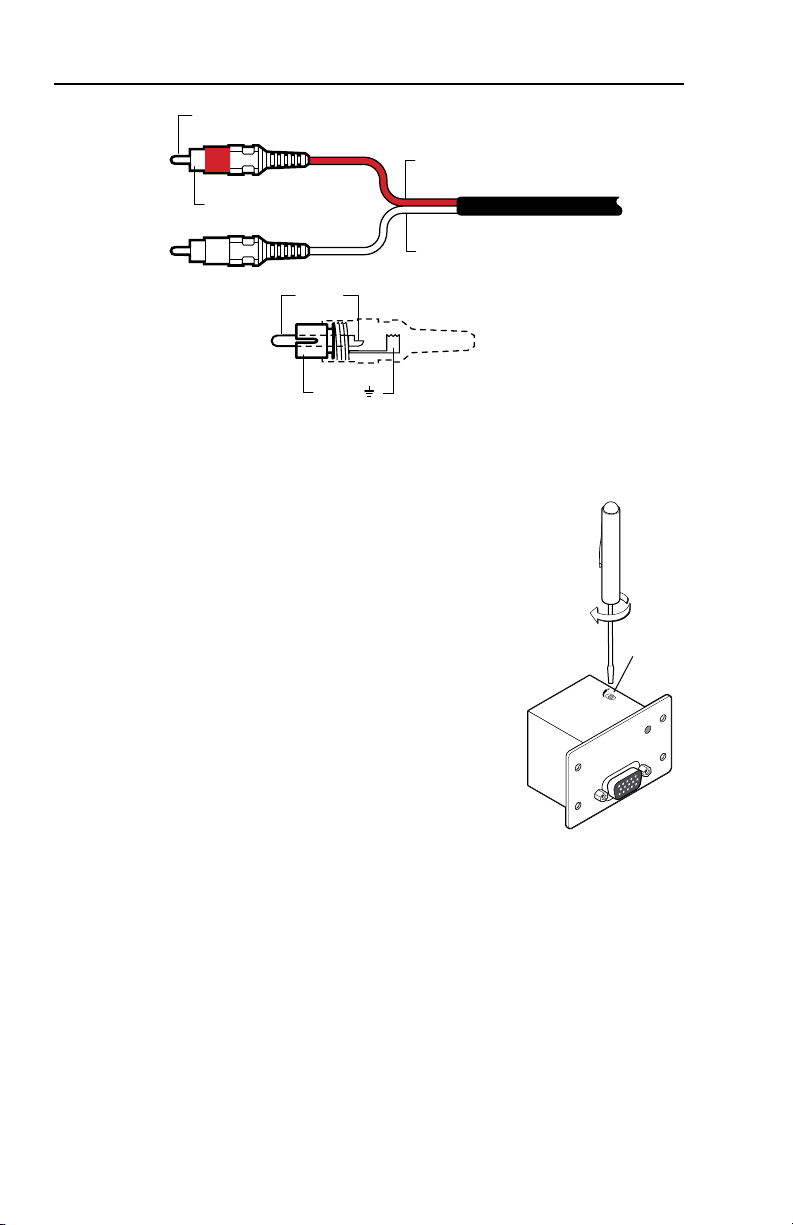

Adjusting Sharpness (DAV Modules .................................. 2-8

Mounting the Modules ............................................................2-8

Wall/furniture mounting ....................................................... 2-9

Device mounting .................................................................. 2-10

Rack mounting ..................................................................... 2-10

Appendix A • Speciﬁcations, Part Numbers, and

Accessories ........................................................................................A-1

Specications ..............................................................................A-2

Included Parts .............................................................................A-5

Accessories ...................................................................................A-5

Cables ............................................................................................A-5

All trademarks mentioned in this manual are the properties of their respective owners.

68-757-01 D

11 08

DAV101CM, DAS101CM • Table of Contents

Table of Contents, cont’d

DAV101CM, DAS101CM • Table of Contents

DAV101CM, DAS101CM

Chapter One

Introduction

About This Manual

About the DAV/DAS101CM Series

Features

+ 21 hidden pages

Extron electronic DAS101CM, DAV101CM User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Table of Contents
