Extraflame HP15, HP30, HP22 User Manual

SERBATOIO STOCCAGGIO PELLET CARICO AUTOMATICO

AUTOMATIC LOADING PELLET STORAGE TANK

RÉSERVOIR DE STOCKAGE DU PELLET CHARGEMENT AUTOMATIQUE

PELLETLAGERTANK FÜR DIE AUTOMATISCHE BEFÜLLUNG

DEPÓSITO ALMACENAMIENTO PELLET CARGA AUTOMÁTICA

COMPATIBILE CON  COMPATIBLE WITH  COMPATIBLE AVEC  KOMPATIBEL MIT  COMPATIBLE CON : HP152230

SERBATOIO STOCCAGGIO PELLET CARICO AUTOMATICO

AUTOMATIC LOADING PELLET STORAGE TANK

RÉSERVOIR DE STOCKAGE DU PELLET CHARGEMENT AUTOMATIQUE

PELLETLAGERTANK FÜR DIE AUTOMATISCHE BEFÜLLUNG

DEPÓSITO ALMACENAMIENTO PELLET CARGA AUTOMÁTICA

22

33

| ITALIANO

AVVERTENZE

Il presente manuale di istruzione costituisce parte integrante del prodotto: assicurarsi che sia sempre a corredo dell’apparecchio,
anche in caso di cessione ad un altro proprietario o utente, oppure di trasferimento su un altro luogo. In caso di suo
danneggiamento o smarrimento richiedere un altro esemplare al servizio tecnico di zona. Questo prodotto deve essere
destinato all’uso per il quale è stato espressamente realizzato. E’ esclusa qualsiasi responsabilità contrattuale ed extracontrattuale
del costruttore per danni causati a persone, animali o cose, da errori d’installazione, di regolazione di manutenzione e da usi
impropri.

L’installazione deve essere eseguita da personale qualicato e abilitato, il quale si assumerà l’intera responsabilità
dell’installazione denitiva e del conseguente buon funzionamento del prodotto installato. E’ necessario tenere in
considerazione anche tutte le leggi e le normative nazionali, regionali, provinciali e comunali presente nel paese in cui è
stato installato l’apparecchio.
Non vi sarà responsabilità da parte di Extraame S. p. A. in caso di mancato rispetto di tali precauzioni.

Dopo aver tolto l’imballo, assicurarsi dell’integrità e della completezza del contenuto. In caso di non rispondenza, rivolgersi al
rivenditore da cui è stato acquistato l’apparecchio.
Tutti i componenti elettrici che costituiscono il prodotto garantendone il corretto funzionamento, dovranno essere sostituiti
con pezzi originali esclusivamente da un centro di assistenza tecnica autorizzato.

SICUREZZA

 E’ vietato l’uso del prodotto da parte di persone (inclusi bambini) con capacità siche, sensoriali e mentali ridotte, o
inesperte, a meno che non vengano super visionate ed istruite nell’uso dell’apparecchio da una persona responsabile per la
loro sicurezza.

 I bambini devono essere controllati per assicurarsi che non giochino con l’apparecchio.

 Non toccare il prodotto se si è a piedi nudi e con parti del corpo bagnate o umide.

 E’ vietato modicare i dispositivi di sicurezza o di regolazione senza l’autorizzazione o le indicazioni del costruttore.

 Non tirare, staccare, torcere i cavi elettrici fuoriuscenti dalla stufa anche se questa è scollegata dalla rete di alimentazione
elettrica.

 Si raccomanda di posizionare il cavo di alimentazione in modo che non venga in contatto con parti calde dell’apparecchio.

 La spina di alimentazione deve risultare accessibile dopo l’installazione.

 Se si verica una anomalia di funzionamento contattare il servizio di assistenza tecnica e, in ogni caso, non disabilitare i
sistemi di sicurezza.

MAX

MIN

1

2

3

4

CARATTERISTICHE TECNICHE

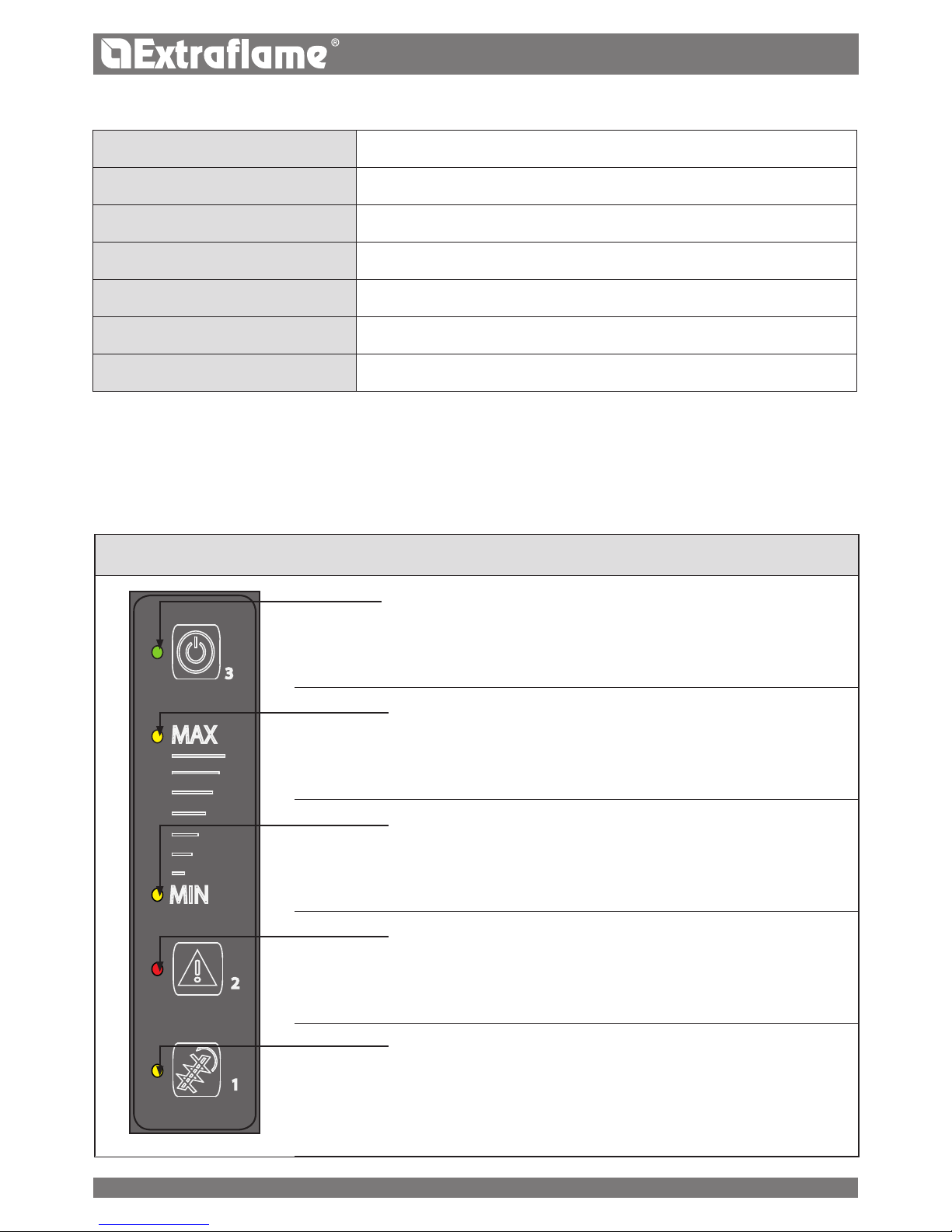

INTERFACCIA UTENTE

LED 5 VERDE: INDICA LA PRESENZA DI TENSIONE:

ACCESA : TENSIONE PRESENTE
SPENTA : TENSIONE ASSENTE
LAMPEGGIANTE : È ATTIVO IL TEST DI CARICO

LED 4 GIALLO: INDICA LO STATO DEL SENSORE DI MAX DEL SERBATOIO STUFA

ACCESA : PELLET PRESENTE
SPENTA : PELLET NON PRESENTE

LED 3 GIALLO: INDICA LO STATO DEL SENSORE DI MIN DEL SERBATOIO STUFA

ACCESA : PELLET PRESENTE
SPENTA : PELLET NON PRESENTE

LED 2 ROSSO: INDICA LA PRESENZA DI UN ALLARME

SPENTA : INDICA L’ASSENZA DI ALLARMI
ACCESA : INDICA LA PRESENZA DELL’ALLARME PELLET ESAURITO
LAMPEGGIANTE : INDICA LA PRESENZA DELL’ALLARME SENSORI GUASTI

LED 1 GIALLO: INDICA LO STATO DI FUNZIONAMENTO

SPENTA : IL CARICATORE È IN OFF
ACCESA : IL CARICATORE È IN ATTESA DEL CARICO
LAMPEGGIANTE : IL CARICATORE STA CARICANDO PELLET MOTORE ATTIVO

4

| ITALIANO

DIMENSIONI L 1190 x H 2050 x P 653

PESO NETTO 97 kg

CAPIENZA TOTALE SERBATOIO 300kg

PORTATA 55 kg/h

TENSIONE NOMINALE 230V

FREQUENZA NOMINALE 50Hz

POTENZA ELETTRICA NOMINALE 100 W

LED 5 VERDE: INDICA LA PRESENZA DI TENSIONE:

ACCESA : TENSIONE PRESENTE
SPENTA : TENSIONE ASSENTE
LAMPEGGIANTE : È ATTIVO IL TEST DI CARICO

LED 4 GIALLO: INDICA LO STATO DEL SENSORE DI MAX DEL SERBATOIO STUFA

ACCESA : PELLET PRESENTE
SPENTA : PELLET NON PRESENTE

LED 3 GIALLO: INDICA LO STATO DEL SENSORE DI MIN DEL SERBATOIO STUFA

ACCESA : PELLET PRESENTE
SPENTA : PELLET NON PRESENTE

LED 2 ROSSO: INDICA LA PRESENZA DI UN ALLARME

SPENTA : INDICA L’ASSENZA DI ALLARMI
ACCESA : INDICA LA PRESENZA DELL’ALLARME PELLET ESAURITO
LAMPEGGIANTE : INDICA LA PRESENZA DELL’ALLARME SENSORI GUASTI

LED 1 GIALLO: INDICA LO STATO DI FUNZIONAMENTO

SPENTA : IL CARICATORE È IN OFF
ACCESA : IL CARICATORE È IN ATTESA DEL CARICO
LAMPEGGIANTE : IL CARICATORE STA CARICANDO PELLET MOTORE ATTIVO

DIMENSIONI L 1190 x H 2050 x P 653

PESO NETTO 97 kg

CAPIENZA TOTALE SERBATOIO 300kg

PORTATA 55 kg/h

TENSIONE NOMINALE 230V

FREQUENZA NOMINALE 50Hz

POTENZA ELETTRICA NOMINALE 100 W

CARATTERISTICHE TECNICHE

5

Per attivare il test:

 Premere il tasto 1 no all’inizio del lampeggiamento del LED VERDE 1
 Il sistema inizierà a caricare il serbatoio

della caldaia

.

 Quando la sonda max (superiore) avrà rilevato la presenza di pellet, la funzione

TEST CARICO verrà automaticamente disattivata.

Terminato il test, il serbatoio è attivo e operativo.

Il sistema inizierà nuovamente a caricare (LED 1 LAMPEGGIANTE) quando il sensore di livello minimo (SONDA MIN - LED 3) sarà
scoperto/libero dal pellet no al raggiungimento del sensore di livello massimo (SONDA MAX  LED 4) o terminato il conteggio
del TIMER.

Se non vi è richiesta, rimane in “ATTESA CARICO - LED 1 ACCESO”

FUNZIONAMENTO DEL SISTEMA

Se non è stato eseguito con “TEST CARICO”.

 Premere il tasto 3 per circa 3 secondi, per attivare il sistema (LED 1 ACCESO)

Il sistema inizierà a caricare (LED 1 LAMPEGGIANTE) quando il sensore di livello minimo (SONDA MIN - LED 3) sarà
scoperto/ libero dal pellet no al raggiungimento del sensore di livello massimo (SONDA MAX  LED 4), altrimenti se non vi è
richiesta, rimane in “ATTESA CARICO - LED 1 ACCESO”.

Nel caso di un Black out (mancanza di tensione di rete) il sistema si comporta come descritto di seguito:

 Se il sistema era in OFF ritorna in OFF.
 Se il sistema era in ATTESA CARICO ritorna in ATTESA CARICO.
 Se il sistema era in fase di CARICO PELLET si porta in ATTESA CARICO.
 Se il sistema era in ALLARME ritorna in ALLARME.

CARICO MANUALE

E’ possibile attivare il carico manualmente, anche se il sensore di livello minimo SONDA MIN  LED 3 non è scoperto/ richiede.
Premendo il tasto 1 per 3 secondi è possibile eseguire un carico del serbatoio manuale senza controllare il livello inferiore
(SONDA MIN  LED 3) caricando no al raggiungimento del sensore di livello massimo (SONDA MAX  LED 4).
Dopo aver eseguito un carico manuale, il sistema resterà attivo, in attesa che il sensore di livello minimo richieda nuovamente
un carico.

SPEGNIMENTO DEL SISTEMA

Agendo per 3 secondi sul tasto 3 si attiva e disattiva il caricamento.
Se il sistema è disattivato, il LED 1 sarà spento.
Con il sistema attivo il LED 1 Sarà accesso sso.

FUNZIONAMENTO E LOGICA

Dopo aver installato il serbatoio stoccaggio pellet seguire le istruzioni:

 Collegare il cavo di alimentazione alla rete elettrica.
 Alimentare il serbatoio portando l’interruttore su “I”.
 Il LED VERDE 5 si accenderà indicando la presenza di alimentazione.

TEST CARICO FACOLTATIVO

L’azienda consiglia di eseguire la funzione “TEST CARICO” prima dell’avvio. La funzione “ TEST CARICO” deve essere eseguita con
il serbatoio della caldaia vuoto e in OFF ( LED 1 spento).
Questa funzione calcola automaticamente il tempo necessario per riempire il serbatoio della caldaia no al sensore di livello
massimo (SONDA MAX  LED  4).
In questo modo, qualora la sonda superiore dovesse avere un’anomalia, il timer fermerà comunque il caricamento automatico
evitando fuoriuscite.

5

| ITALIANO

0.5CM

6

TARATURA

6

| ITALIANO

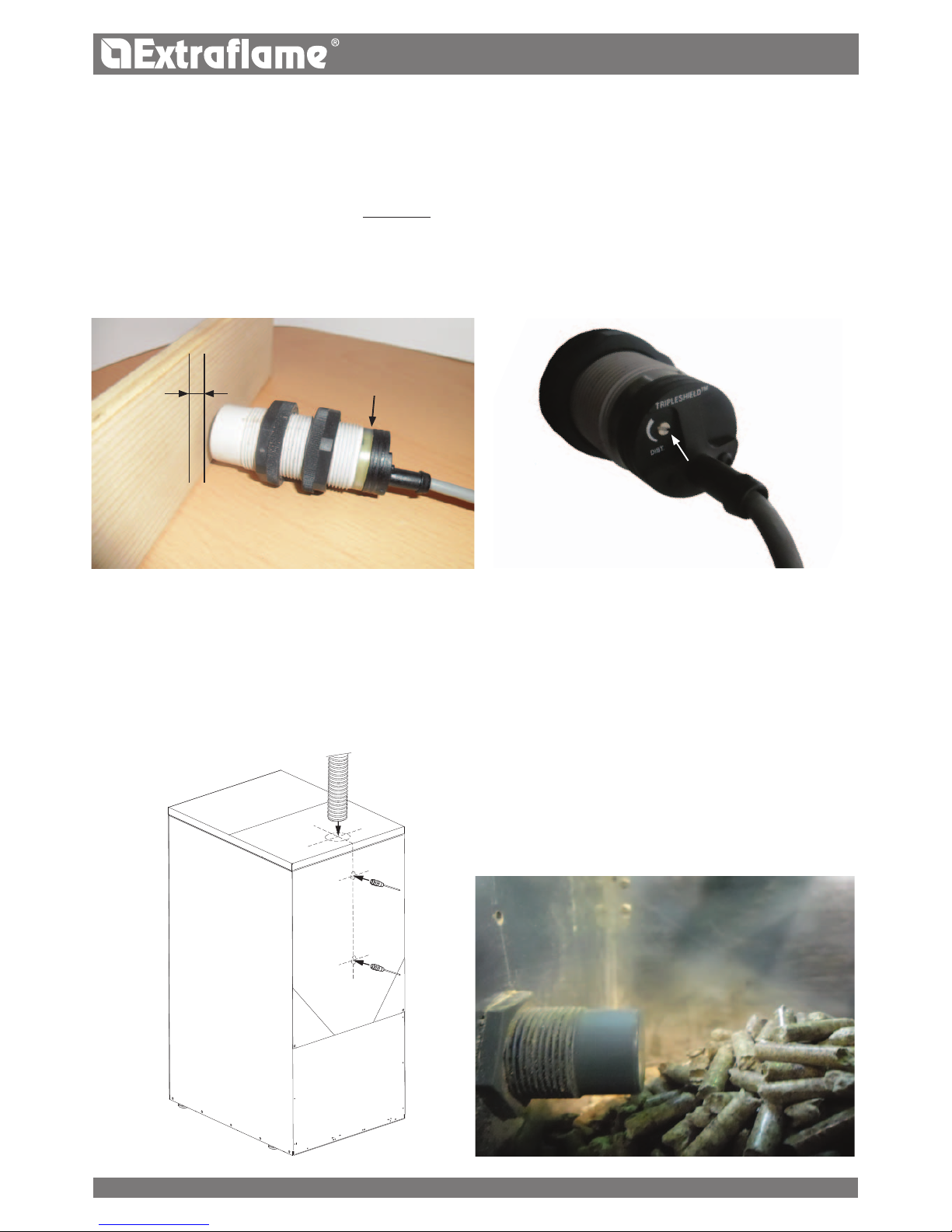

TARATURA SONDA

E’ possibile tarare le due sonde (minimo e massimo). Qualora sia necessario, o vengano sostituite, procedere con la taratura
come segue:

 Collegare le sonde alla scheda elettronica.
 Alimentare il sistema( Interruttore su “I”).
 Posizionare davanti alla Sonda una tavoletta di legno (vedi gura 1)ad una distanza di circa 0,5cm.
 Nel retro della Sonda (vedi gura 2) è presente una fessura per la taratura agibile tramite un cacciavite piccolo piatto.

 Ruotare no a quando il led sul lato della sonda si accende.
Vericare la corretta lettura, allontanando e avvicinando la tavoletta, e vericando che nella distanza stabilita il led si illumini e
si spegna correttamente.

LED GIALLO

POSIZIONAMENTO SONDA

Prima di procedere alla foratura e montaggio delle sonde nel serbatoio e della angia sulla copertura del serbatoio della
caldaia è necessario assicurarsi che il loro posizionamento sia in linea!
Il tubo essibile deve essere posizionato in modo tale che durante il riempimento del serbatoio della caldaia crei una cresta
(vedi gura 3)vicino alla sonda superiore.
Questo è necessario per garantire una corretta lettura da parte del sensore di livello massimo (SONDA MAX  LED 4) che
arresterà il carico di pellet.

Figura 2

Figura 1

Figura 3

TARATURA

Figura 2

Figura 1

LED GIALLO

TARATURA SONDA

E’ possibile tarare le due sonde (minimo e massimo). Qualora sia necessario, o vengano sostituite, procedere con la taratura
come segue:

 Collegare le sonde alla scheda elettronica.

 Alimentare il sistema( Interruttore su “I”).

 Posizionare davanti alla Sonda una tavoletta di legno (vedi gura 1)ad una distanza di circa 0,5cm.

 Nel retro della Sonda (vedi gura 2) è presente una fessura per la taratura agibile tramite un cacciavite piccolo piatto.

 Ruotare no a quando il led sul lato della sonda si accende.
Vericare la corretta lettura, allontanando e avvicinando la tavoletta, e vericando che nella distanza stabilita il led si illumini e
si spegna correttamente.

CALDAIA

Figura 3

7

ALLARMI

In caso di anomalia il sistema disattiva automaticamente il carico del pellet, segnalando l’allarme tramite un cicalino acustico ad
intermittenza e visualizzando lo stato d’allarme:

7

| ITALIANO

SEGNALAZIONE E MOTIVAZIONE AZIONE/ CAUSA

LED 2 ACCESO

FISSO

Pellet esaurito nel silos.

Caricare il pellet.

Resettare l’allarme premendo per 3 secondi il tasto 2.

Riavviare il sistema premendo il tasto 3.

LED 2 ACCESO

LAMPEGGIANTE

Indica una anomalia ai sensori.

I sensori non sono montati/collegati correttamente. Vericare il corretto

collegamento sulla scheda e sul serbatoio

(sensore di minima in basso, sensore di massima sopra)

Si è creato un vuoto davanti alla sonda di minima - scuotere

il contenuto del pellet del silos.

Sonda guasta.

LA VERIFICA ED EVENTUALI INTERVENTI SU PARTI MECCANICHE O ELETTRICHE DEVONO ESSERE ESEGUITE DA PERSONALE QUALIFICATO!

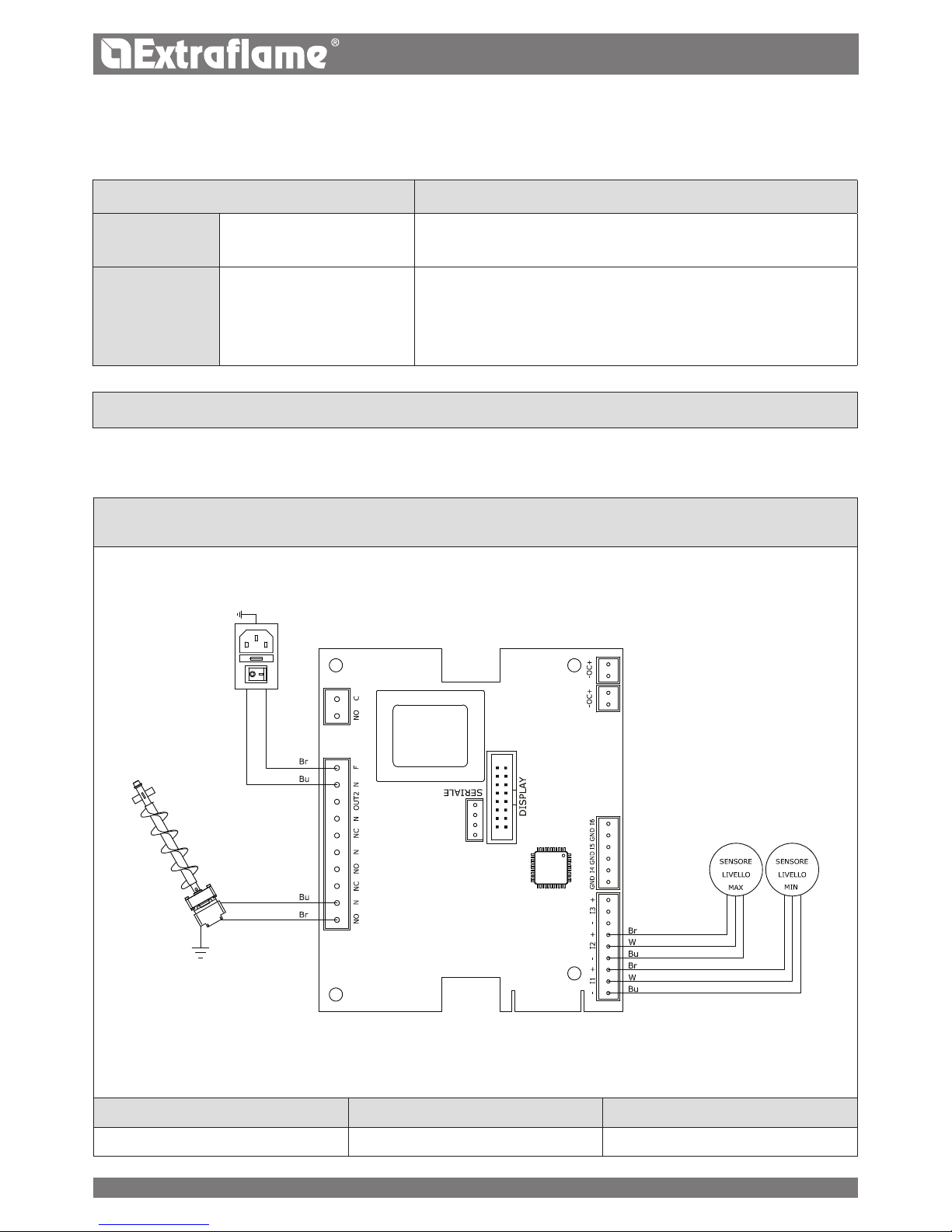

SCHEDA ELETTRONICA

Br Bu W

MARRONE BLU BIANCO

1

2

88

| ITALIANO

1

9

| ITALIANO

2

b

a

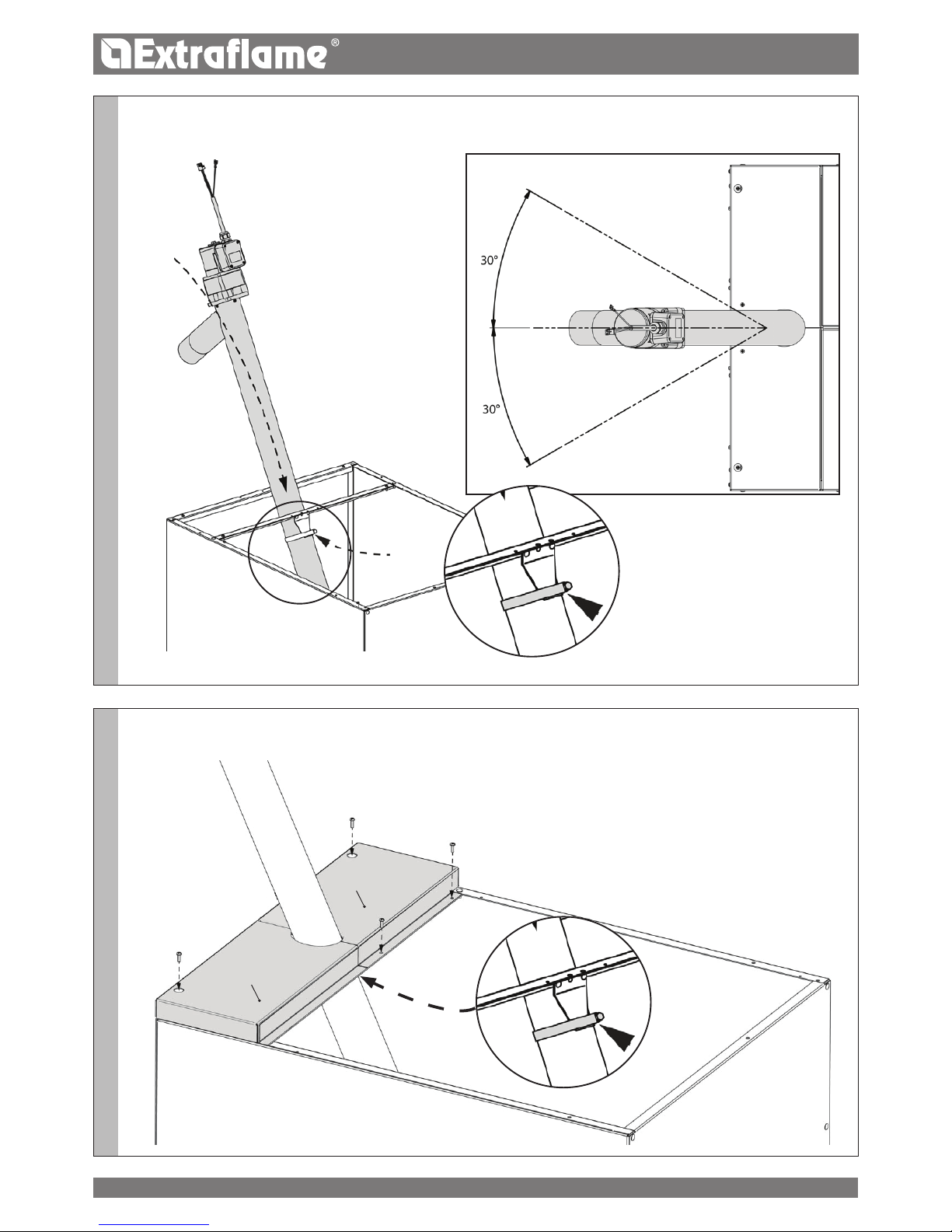

ROTATION MAX 30 °

b

6

A

A

B

B

C

10

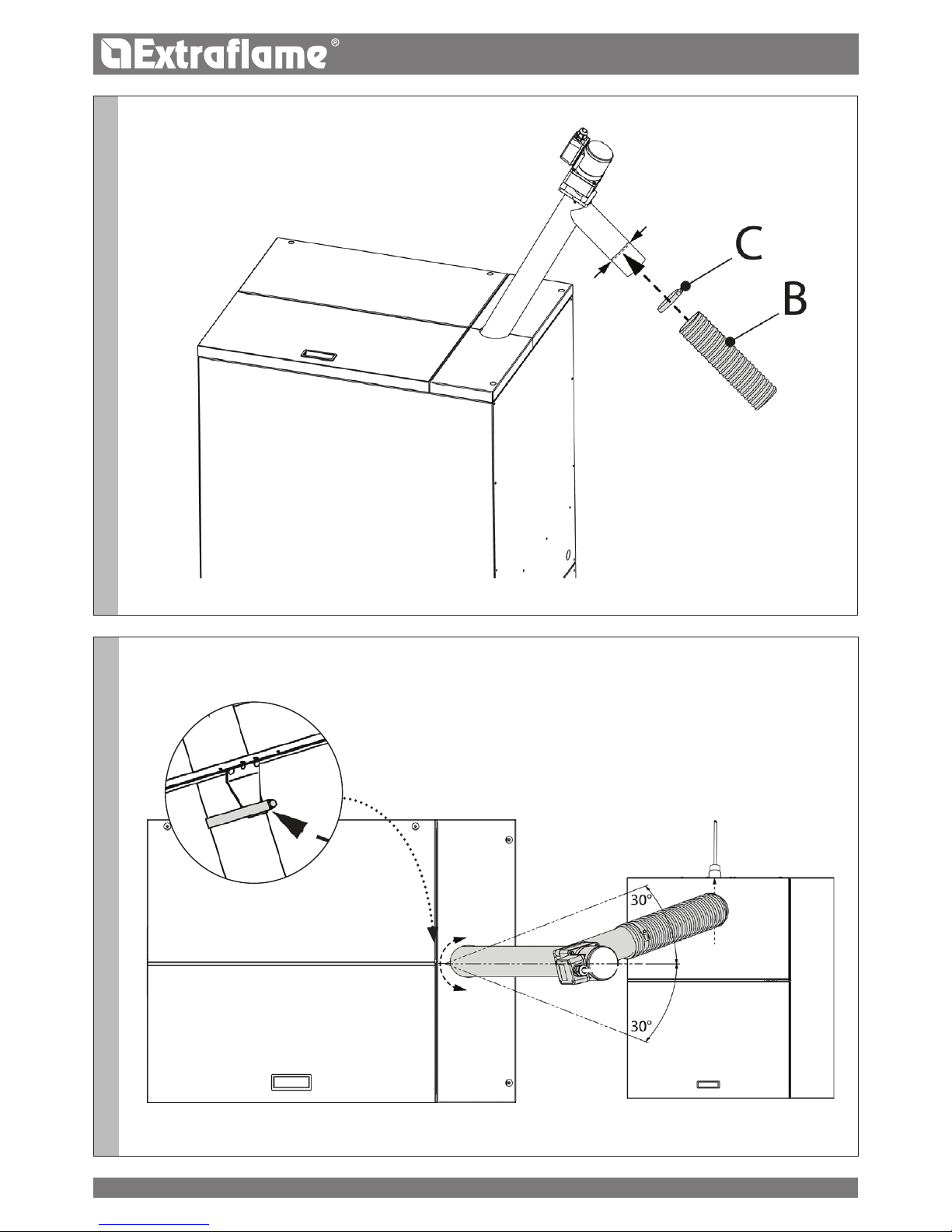

INSERIRE LA COCLEA “a” E FISSARE CON LA FASCIETTA STRINGI TUBO “b”.

MONTARE I DUE COPERCHI “A ”, FISSANDO PRIMA LE VITI “B” E DOPO LE RESTANTI VITI. STRINGERE LA FASCETTA

“C” FINO CHE LA COLEA RESTI BLOCCATA.

| ITALIANO

3

a

b

4

180°

1.

2.

3.

4.

11

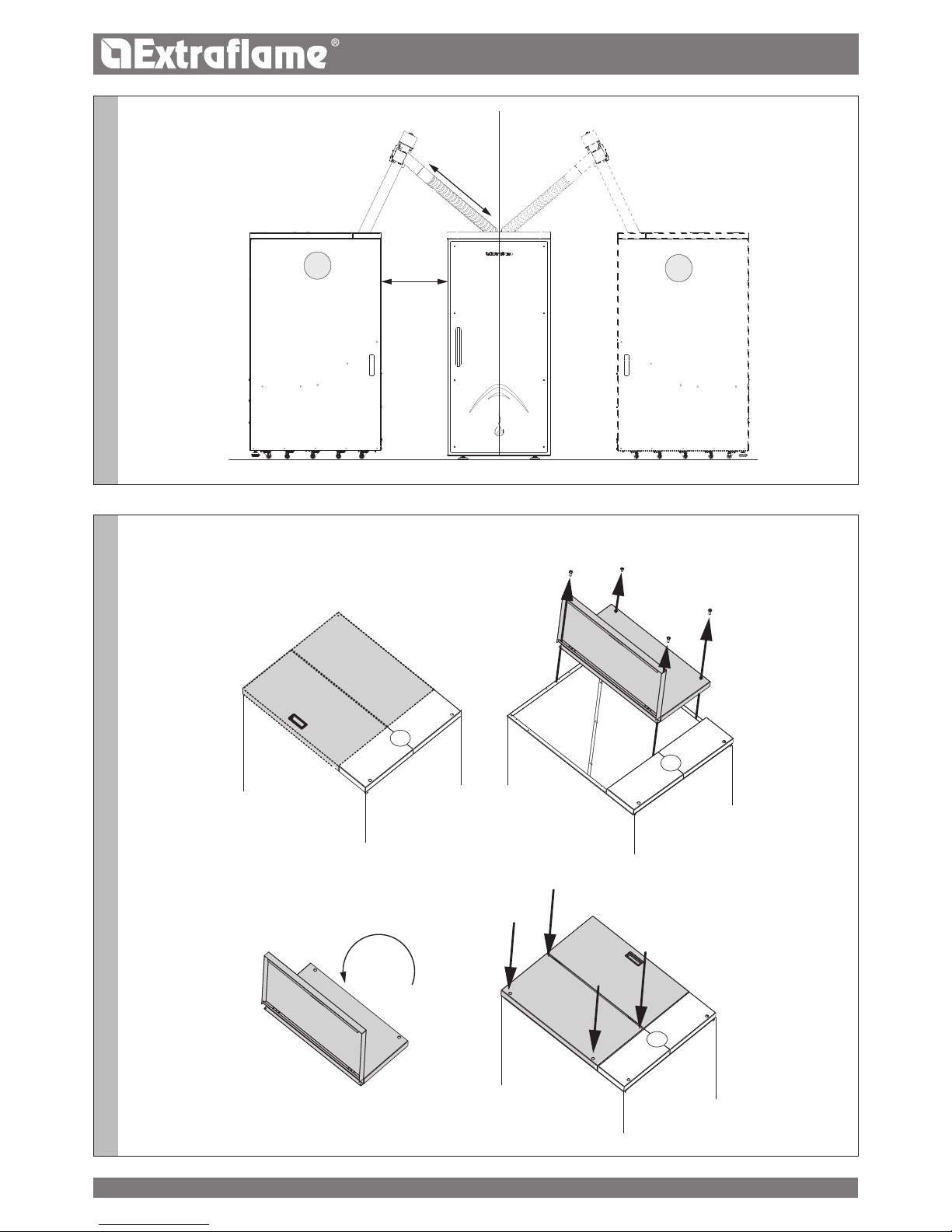

POSIZIONAMENTO “A” STANDARD o “B ”?

SOLO IN CASO POSIZIONAMENTO “B”

| ITALIANO

5

30mm

max

min

H

H

1.

2.

3.

6

MAX

MIN

D

D

12

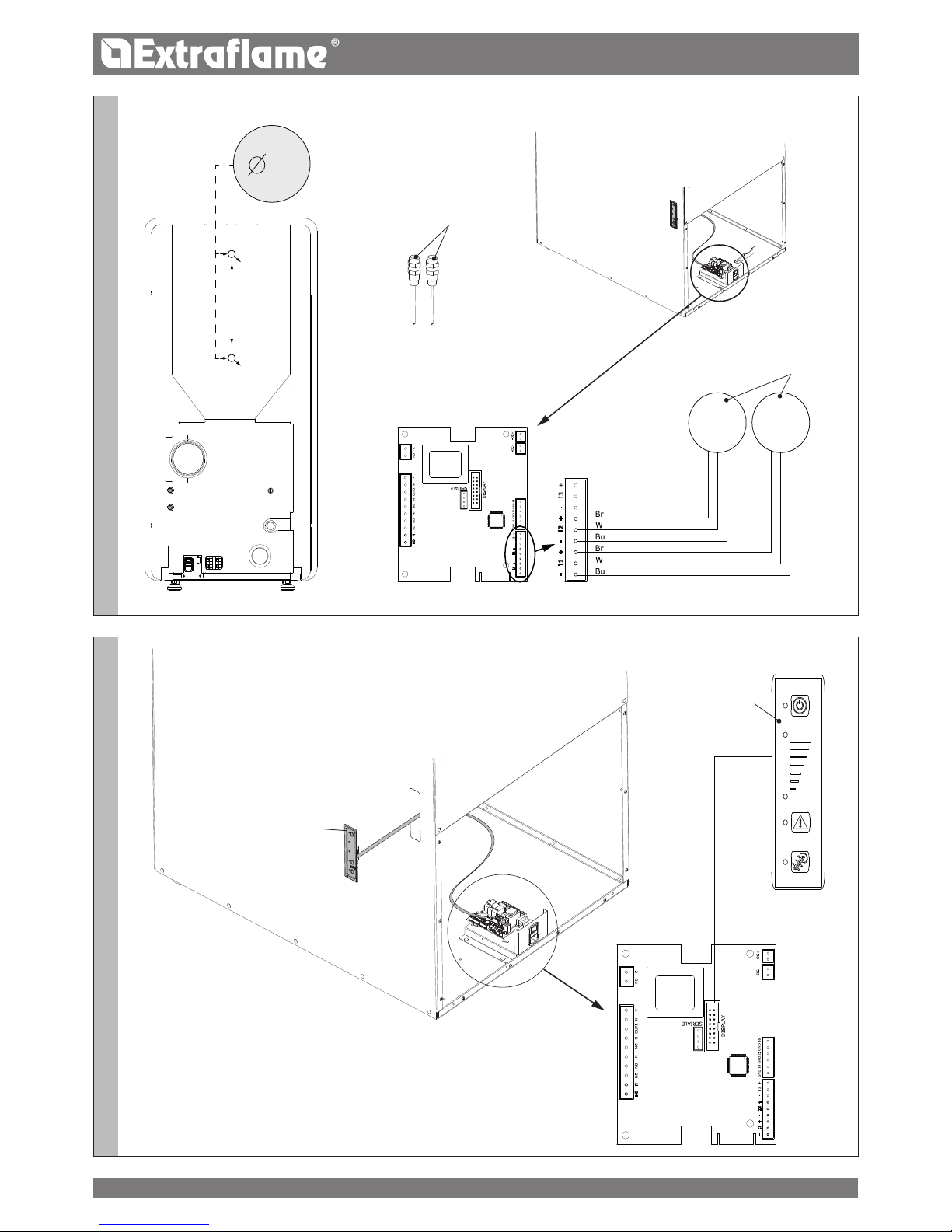

SENSORE

LIVELLO

MAX

SENSORE

LIVELLO

MIN

Marrone
Bianco
Blu
Marrone
Bianco
Blu

| ITALIANO

7

A

F

G

I

A

13

| ITALIANO

9

8

b

14

ROTATION MAX 30 °

14

| ITALIANO

14

ALLENTARE IL DADO E ORIENTARE GRUPPO MOTORE E TUBO FLESSIBILE IN DOTAZIONE IN ASSE AI SENSORI

SERBATOIO CALDAIA

11

10

1515

CALDAIA

| ITALIANO

16

ENGLISH

WARNINGS

This instruction manual is an integral part of the product: make sure it is always supplied with the appliance, even i transferred
to another owner or user, or when transferred to another place. If it is damaged or lost, request a copy from the your area after­sales service. This product is intended for the use for which it has been expressly realised. The manufacturer is excluded from
any contractual or extracontractual liability owing to injury/damage caused to persons, animals or objects, installation errors,
maintenance adjustment and improper use.

The installation must be performed by qualied and enabled sta, which assumes full responsibility for the denitive
installation and the consequent good working order of the product installed. All of the national, regional, provincial and
municipal Laws and Standards, present in the country in which the appliance is installed, must be taken into consideration.
Extraame S. p. A. is not liable if these precautions are not respected.

After having removed the packaging, check the integrity and completeness of the content. If this is not the case, contact the
dealer where the appliance was purchased.
All electric components that constitute the product guaranteeing its correct operation, must be replaced with original parts
exclusively from an authorised technical after-sales centre.

SAFETY

 This appliance is not intended for use by persons (including children) with reduced physical and sensory conditions or lack

of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a
person responsible for their safety.

 Children should be supervised to ensure they do not play with the appliance.

 Do not touch the product if you are barefoot or with wet or damp parts of the body.

 It is prohibited to modify the safety or regulation devices without the manufacturer's authorisation or instructions.

 Do not pull, detach, twist the electric cables leaving the stove, even if they are disconnected from the electric mains supply.

 It is recommended to position the power supply cable in a way that it does not come into contact with hot parts of the

appliance.

 The power supply plug must be accessible after installation.

 If operating anomalies occur, contact the technical after-sales service and, in no case should the safety systems be disabled.

MAX

MIN

1

2

3

TECHNICAL FEATURES

USER INTERFACE

GREEN LED 5: INDICATES THE PRESENCE OF VOLTAGE:

ON: VOLTAGE PRESENT
OFF: NO VOLTAGE
FLASHING: THE LOAD TEST IS ACTIVE

YELLOW LED 4: INDICATES THE MAX SENSOR STATUS OF THE STOVE TANK

ON: PELLETS PRESENT
OFF: PELLETS NOT PRESENT

YELLOW LED 3: INDICATES THE MIN SENSOR STATUS OF THE STOVE TANK

ON: PELLETS PRESENT
OFF: PELLETS NOT PRESENT

RED LED 2: INDICATES THE PRESENCE OF AN ALARM

OFF: INDICATES THE ABSENCE OF ALARMS
ON: INDICATES THE PRESENCE OF THE PELLET FINISHED ALARM
FLASHING: INDICATES THE PRESENCE OF THE SENSOR FAULT ALARM

YELLOW LED 1: INDICATES THE OPERATING STATUS

OFF: THE LOADING DEVICE IS IN OFF MODE
ON: THE LOADING DEVICE IS IN LOAD STANDBY MODE
FLASHING: THE LOADING DEVICE IS LOADING THE PELLETS, MOTOR ACTIVE

17

ENGLISH

DIMENSIONS L 1190 x H 2050 x D 653

NET WEIGHT 97 kg

TOTAL TANK CAPACITY 300 kg

FLOW RATE 55 kg/h

RATED VOLTAGE 230V

RATED FREQUENCY 50Hz

RATED ELECTRICAL POWER 100 W

To activate the test:

 Press key 1 until GREEN LED 1 STARTS TO FLASH
 The system will start to load the

boiler

tank.

 When the max probe (upper) has detected the presence of pellets, the

LOADING TEST function will be automatically deactivated.

On completion of the test, the tank is active and operational.

The system will start to load again (LED 1 FLASHING) when the minimum level sensor (MIN PROBE - LED 3) is uncovered/free
from the pellets until the max level sensor is reached (MAX PROBE  LED 4) or the TIMER count has ended.

If there is no request, it remains in “LOAD STAND-BY - LED 1 ON”

SYSTEM OPERATION

If it has not been performed with “LOAD TEST”.

 Press key 3 for about 3 seconds, to activate the system (LED 1 ON)

The system will start to load (LED 1 FLASHING) when the minimum level sensor (MIN PROBE - LED 3) is
uncovered/free from pellets until the max level sensor is reached (MAX PROBE  LED 4), otherwise if there is no request, it
remains in “LOAD STAND-BY - LED 1 ON”.

In the event of a Black out (no mains voltage), the system behaves as described below:

 If the system was in OFF mode, it returns to OFF.

 If the system was in LOAD STAND-BY, it returns to LOAD STAND-BY.

 If the system was in PELLET LOAD phase, it goes to PELLET LOAD.

 If the system was in ALARM mode, it returns to ALARM.

MANUAL LOADING

Manual loading can be activated, even if the minimum level sensor MIN PROBE  LED 3 is not uncovered/requests.
By pressing key 1 for 3 seconds, the tank can be loaded manually without controlling the lower level (MIN PROBE  LED 3)
loading until the maximum level sensor is reached (MAX PROBE  LED 4).
After having performed a manual load, the system will remain active while waiting for the minimum sensor level to request a
load again.

SWITCHING THE SYSTEM OFF

By operating for 3 seconds on key 3, loading will be activated and deactivated.
If the system is deactivated, the LED 1 will be o.
With the system active, LED 1 will be on with xed light.

OPERATION AND LOGIC

After having installed the pellet storage tank, follow the instructions:

 Connect the power supply cable to the mains electricity.

 Power the tank by taking the switch to "I".

 The GREEN LED 5 will switch on indicating the presence of the power supply.

LOAD TEST FACULTATIVE

The company recommends performing the “LOAD TEST” before start-up. The “LOAD TEST” function must be carried out with the
boiler tank empty and in OFF mode (LED 1 o).
This function automatically calculates the time necessary to ll the boiler tank up to the maximum level sensor (MAX PROBE 
LED  4).
In this way, whenever the upper probe should have an anomaly, the timer will stop automatic loading anyway, thus preventing
escapes.

18

ENGLISH

0.5CM

CALIBRATION

19

ENGLISH

BOILER

PROBE CALIBRATION

The two probes can be calibrated (minimum and maximum). Whenever necessary, or when replaced, calibrate as follows:

 Connect the probes to the circuit board.

 Power the system (Switch at “I”).

 Position a wooden board in front of the probe (see gure 1) at a distance of approx. 0.5cm.

 There is a slot in the rear (see gure 2) for practical calibration using a at tip screwdriver.

 Turn until the LED on the side of the probe switches on.
Check the correct reading, moving the block closer and away and checking that the LED illuminates and switches o correctly
in the distance established.

YELLOW LED

PROBE POSITIONING

Before drilling and assembly of the probes in the thermoproduct/boiler tank and of the ange on the tank lid, make sure
that they are positioned in line!.
The exible hose must be position in a way that, during boiler tank lling, it creates a peak (see gure 3) near to the upper
probe.
This is necessary to guarantee a correct reading of the maximum level by the sensor (MAX PROBE  LED 4), which will stop
pellet loading.

Figure 2

Figure 1

Figure 3

ALARMS

In the event of an anomaly, the system automatically deactivates pellet loading, indicating the alarm via an intermittent acoustic
buzzer and displaying the alarm state:

20

ENGLISH

SIGNAL AND REASON ACTION/CAUSE

LED 2 ON

FIXED LIGHT

No pellets in silo.

Load the pellets.

Reset the alarm by pressing key 2 for 3 seconds.

Re-start the system by pressing key 3.

LED 2 ON WITH

FLASHING LIGHT

Indicates a sensor anomaly.

The sensors are not assembled/connected correctly. Check correct connection

on the board and on the tank.

(minimum level sensor low, maximum level sensor above)

An empty space has been formed in front of the minimum level probe - shake

the pellet content in the silos.

Probe fault.

THE CHECKS AND ANY INTERVENTIONS ON MECHANICAL OR ELECTRICAL PARTS MUST BE PERFORMED BY QUALIFIED STAFF!

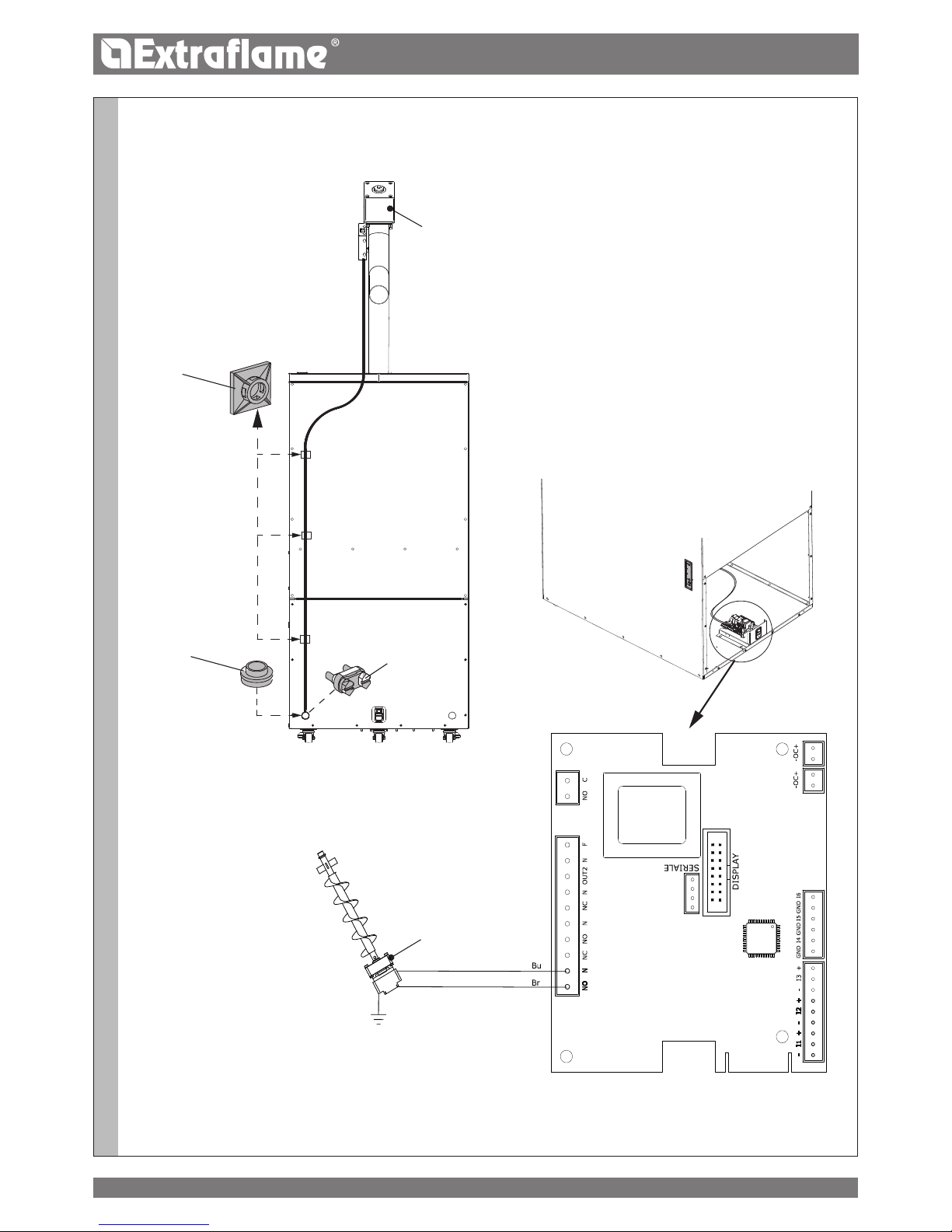

CIRCUIT BOARD

Br Bu W

BROWN BLUE WHITE

1

2

ENGLISH

21

1

ENGLISH

22

2

b

a

ROTATION MAX 30 °

b

6

A

A

B

B

C

ENGLISH

INSERT “A” AUGER AND KEEP IN POSITION USING THE “B” PIPE BAND, NOT TIGHTEN

MOUNT THE TWO “A”COVERS, FIXING FIRST THE “B” SCREWSAND AFTER THE REMAINING SCREWS. TIGHTEN THE “C”
CLAMP UNTIL THE AUGER REMAINS BLOCKED.

23

3

a

b

4

180°

1.

2.

3.

4.

ENGLISH

ONLY IN THE EVENT OF POSITIONING "B"

POSITIONING “A” STANDARD or “B”?

24

5

30mm

max

min

H

H

1.

2.

3.

6

MAX

MIN

D

D

ENGLISH

Brown
White
Blue
Brown
White
Blue

SENSOR

LEVEL

MAX

SENSOR

LEVEL

MIN

25

7

A

F

G

I

A

ENGLISH

26

9

8

b

27

ROTATION MAX 30 °

27

ENGLISH

LOOSEN THE NUTS AND POSITION MOTOR UNIT AND FLEXIBLE HOSE SUPPLIED IN AXIS WITH THE SENSORS

TANK

BOILER

11

10

28

ENGLISH

BOILER

29

| FRANÇAIS

MISES EN GARDE

Le présent manuel d'instruction fait partie intégrante du produit: s'assurer qu'il accompagne toujours l'appareil, même en cas
de cession à un autre propriétaire ou utilisateur ou bien de transfert dans un autre endroit. En cas d'endommagement ou
de perte il faut en demander un autre exemplaire au Service Après-Vente (SAV) le plus proche. Ce produit doit être destiné à
l'utilisation pour laquelle il a été espressément réalisé. Toute responsabilité contractuelle et extracontractuelle du fabricant est
exclue pour les dommages causés aux personnes, animaux ou choses, par des erreurs d'installation, de réglage d'entretien et
d'utilisations impropres.

L'installation doit être eectuée par un personnel qualié et autorisé, qui s'assumera toute la responsabilité de l'installation
dénitive et par conséquent du bon fonctionnement de l'appareil installé. Il faut également tenir en considération toutes
les lois et les réglementations nationales, régionales, départementales et communales présentes dans le pays d'installation
de l'appareil.
Extraame S.p.A. décline toute responsabilité en cas de non respect de ces consignes.

Après avoir enlevé l'emballage, s'assurer que le contenu soit intègre et complet. Le cas échéant, s'adresser au revendeur qui a
vendu l'appareil.
Tous les composants électriques qui constituent le produit et en garantissent le bon fonctionnement, devront être remplacés
avec des pièces originales exclusivement par un SAV autorisé.

SÉCURITÉ

 L'utilisation du produit est interdite aux personnes (y compris les enfants) ayant des capacités physiques, sensorielles et

mentales réduites ou sans expérience, à moins qu'elles ne soient surveillées et instruites pour l'utilisation de l'appareil par une
personne responsable de leur sécurité.

 Les enfants doivent être contrôlés pour éviter qu'ils ne jouent pas avec l'appareil.

 Ne pas toucher le produit pieds nus et/ou avec des parties du corps mouillées ou humides.

 Il est interdit de modier les dispositifs de sécurité ou de réglage sans l'autorisation ou les indications du fabricant.

 Ne pas tirer, détacher, tordre les câbles électriques qui sortent du poêle même ci ce dernier est débranché du réseau

d'alimentation électrique.

 Nous recommandons de positionner le câble d'alimentation de façon à ce qu'il ne touche pas les parties chaudes de

l'appareil.

 La che d'alimentation doit être accessible après l'installation.

 Si une anomalie de fonctionnement devrait se manifester contacter le SAV et, dans tous les cas, ne pas désactiver les

systèmes de sécurité.

MAX

MIN

1

2

3

CARACTÉRISTIQUES TECHNIQUES

INTERFACE UTILISATEUR

LED 5 VERTE: INDIQUE LA PRÉSENCE DE TENSION:

ALLUMÉE: TENSION PRÉSENTE
ÉTEINTE: TENSION ABSENTE
CLIGNOTANTE: LE TEST DE CHARGEMENT EST ACTIF

LED 4 JAUNE: INDIQUE L'ÉTAT DU CAPTEUR DE NIVEAU MAXI DU RÉSERVOIR DU
POÊLE

ALLUMÉE: PELLET PRÉSENT
ÉTEINTE: PAS DE PELLET

LED 3 JAUNE: INDIQUE L'ÉTAT DU CAPTEUR DE NIVEAU MIN DU RÉSERVOIR DU POÊLE

ALLUMÉE: PELLET PRÉSENT
ÉTEINTE: PAS DE PELLET

LED 2 ROUGE: INDIQUE LA PRÉSENCE D'UNE ALARME

ÉTEINTE: INDIQUE L'ABSENCE DES ALARMES
ALLUMÉE: INDIQUE LA PRÉSENCE DE L'ALARME DE PELLET TERMINÉ
CLIGNOTANTE: INDIQUE LA PRÉSENCE DE L'ALARME DE CAPTEURS EN PANNE

LED 1 JAUNE: INDIQUE L'ÉTAT DE FONCTIONNEMENT

ÉTEINTE: LE CHARGEUR EST EN MODE OFF
ALLUMÉE: LE CHARGEUR ATTEND LE CHARGEMENT
CLIGNOTANTE: LE CHARGEUR EST EN TRAIN DE CHARGER LE PELLET MOTEUR ACTIF

30

| FRANÇAIS

DIMENSIONS L 1190 x H 2050 x P 653

POIDS NET 97 kg

CAPACITÉ TOTALE DU RÉSERVOIR 300kg

CAPACITÉ DE CHARGE 55 kg/h

TENSION NOMINALE 230V

FRÉQUENCE NOMINALE 50Hz

PUISSANCE ÉLECTRIQUE NOMINALE 100 W

Pour activer le test:

 Appuyer sur la touche 1 jusqu'à ce que la LED VERTE 1 COMMENCE À CLIGNOTER
 Le système commencera à charger le réservoir

du chaudière

.

 Quand la sonde maxi (supérieure) aura relevé la présence de pellet, la fonction

TEST CHARGEMENT sera automatiquement désactivée.

Terminé le test, le réservoir est actif et opérationnel.

Le système commencera à nouveau à charger (LED 1 CLIGNOTANTE) quand le capteur de niveau minimal (SONDE MIN - LED

3) sera découvert/libre du pellet jusqu'à l'atteinte du capteur de niveau maximal (SONDE MAXI  LED 4) ou le comptage du
MINUTEUR terminé.

Si il n'y a pas de demande, il reste en "ATTENTE DE CHARGEMENT - LED 1 ALLUMÉE"

FONCTIONNEMENT DU SYSTÈME

S'il n'a pas été eectué avec “TEST CHARGEMENT”.

 Appuyer sur la touche 3 pendant environ 3 secondes, pour activer le système (LED 1 ALLUMÉE)

Le système commencera à charger (LED 1 CLIGNOTANTE) quand le capteur de niveau minimal (SONDE MIN - LED 3) sera
découvert/libre du pellet jusqu'à atteinte du capteur de niveau maximal (SONDE MAXI  LED 4), autrement s'il n'y a pas de
demande, il reste en “ATTENTE CHARGEMENT - LED 1 ALLUMÉE”.

Dans le cas d'un blackout (panne d'électricité générale) le système se comporte de la façon suivante:

 Si le système était en mode OFF il revient en mode OFF.

 Si le système était en mode ATTENTE CHARGEMENT il revient en mode ATTENTE CHARGEMENT.

 Si le système était en phase de CHARGEMENT PELLET il se met en mode ATTENTE CHARGEMENT.

 Si le système était en état d'ALARME il revient en état d'ALARME.

CHARGEMENT MANUEL

On peut activer le chargement manuel, même si le capteur de niveau minimal SONDE MIN  LED 3 n'est pas découvert/requiert.
En appuyant sur la touche 1 pendant 3 secondes on peut eectuer un chargement manuel du réservoir sans contrôler le niveau
inférieur (SONDE MIN  LED 3) en chargeant jusqu'à l'atteindre le capteur de niveau maximal (SONDE MAXI  LED 4).
Après avoir eectué un chargement manuel, le système restera actif, en attendant que le capteur de niveau minimal demande
à nouveau un chargement.

ARRÊT DU SYSTÈME

En agissant pendant 3 secondes sur la touche 3 on active et désactive le chargement.
Si le système est désactivé, la LED 1 sera éteinte.
Avec le système actif la LED 1 sera allumée en mode xe.

FONCTIONNEMENT ET LOGIQUE

Après avoir installé le réservoir de stockage du pellet suivre les instructions:

 Brancher le câble d'alimentation au réseau électrique.

 Alimenter le réservoir en positionnant l'interrupteur sur “I”.

 La LED VERTE 5 s'allumera en indiquant la présence d'alimentation.

TEST CHARGEMENT FACULTATIF

L’entreprise conseille d'eectuer la fonction “ TEST CHARGEMENT” avant la mise en marche. La fonction “ TEST CHARGEMENT”doit
être eectuée avec le réservoir du produit chaudière vide et en mode OFF (LED 1 éteinte).
Cette fonction calcule automatiquement le temps nécessaire pour remplir le réservoir du chaudière jusqu'au capteur de niveau
maximal (SONDE MAXI  LED  4).
De cette façon, en cas d'anomalie de la sonde supérieure, le minuteur arrêtera tout de même le chargement automatique en
évitant des débordements.

31

| FRANÇAIS

0.5CM

TARAGE

32

| FRANÇAIS

CHAUDIÈRE

RÉGLAGE DE LA SONDE

On peut régler les deux sondes (minimum et maximum). Si cela est nécessaire ou si celles-ci on été remplacées, procéder avec
le réglage de la façon suivante:

 Brancher les sondes à la carte électronique.

 Alimenter le système (Interrupteur sur "I").

 Positionner devant la sonde une planche en bois (voir gure 1) à une distance d'environ 0,5 cm.

 Une ssure pour le réglage, à laquelle on peut accéder à l'aide petit tournevis à tête plate, se trouve derrière la sonde (voir

gure 2).

 Tourner jusqu'à ce que la led sur le côté de la sonde s'allume.
Vérier la lecture correcte, en éloignant et en approchant la planche et en vériant que dans la distance établie la led s'éclaire
et s'éteint correctement.

LED JAUNE

POSITIONNEMENT DE LA SONDE

Avant de procéder au perçage et montage des sondes dans le réservoir et de la bride sur la couverture du réservoir du
chaudière il faut s'assurer que leur positionnement soit en ligne!
Le tuyau exible doit être positionné de façon à créer, durant le remplissage du réservoir du produit chaudière, une pointe
(voir gure 3) près de la sonde supérieure.
Cela est nécessaire pour garantir une lecture correcte de la part du capteur de niveau maximal (SONDE MAXI  LED 4) qui
arrêtera le chargement de pellet.

Figure 2

Figure 1

Figure 3

ALARMES

En cas d'anomalie le système désactive automatiquement le chargement du pellet, en signalant l'alarme grâce à un signal
sonore à intermittence et en visualisant l'état d'alarme:

33

| FRANÇAIS

SIGNALISATION ET MOTIVATION ACTION/CAUSE

LED 2 ALLUMÉE

FIXE

Il n'y a aplus de pellet dans le silo.

Charger le pellet.

Réarmer l'alarme en appuyant pendant 3 secondes sur la touche 2.

Réactiver le système en appuyant sur la touche 3.

LED 2

CLIGNOTANTE

Indique une anomalie aux

capteurs.

Les capteurs ne sont pas montés/branchés correctement. Vérier le

branchement correct sur la carte et sur le réservoir

(capteur de minimum bas, capteur de maximum haut)

Si un vide s'est créé devant la sonde de minimum - secouer

le contenu du pellet du silo.

Sonde en panne.

LE CONTRÔLE ET LES ÉVENTUELLES INTERVENTIONS MÉCANIQUES OU ÉLECTRIQUES DOIVENT ÊTRE EFFECTUÉES PAR UN PERSONNEL

QUALIFIÉ!

CARTE ÉLECTRONIQUE

Br Bu W

MARRON BLEU BLANC

1

2

| FRANÇAIS

34

1

| FRANÇAIS

35

2

b

a

ROTATION MAX 30 °

b

6

A

A

B

B

C

| FRANÇAIS

INSEREZ LA VIS SANS FIN “A” ET FIXEZLA AVEC LE COLLIER SERRETUBE “B”.

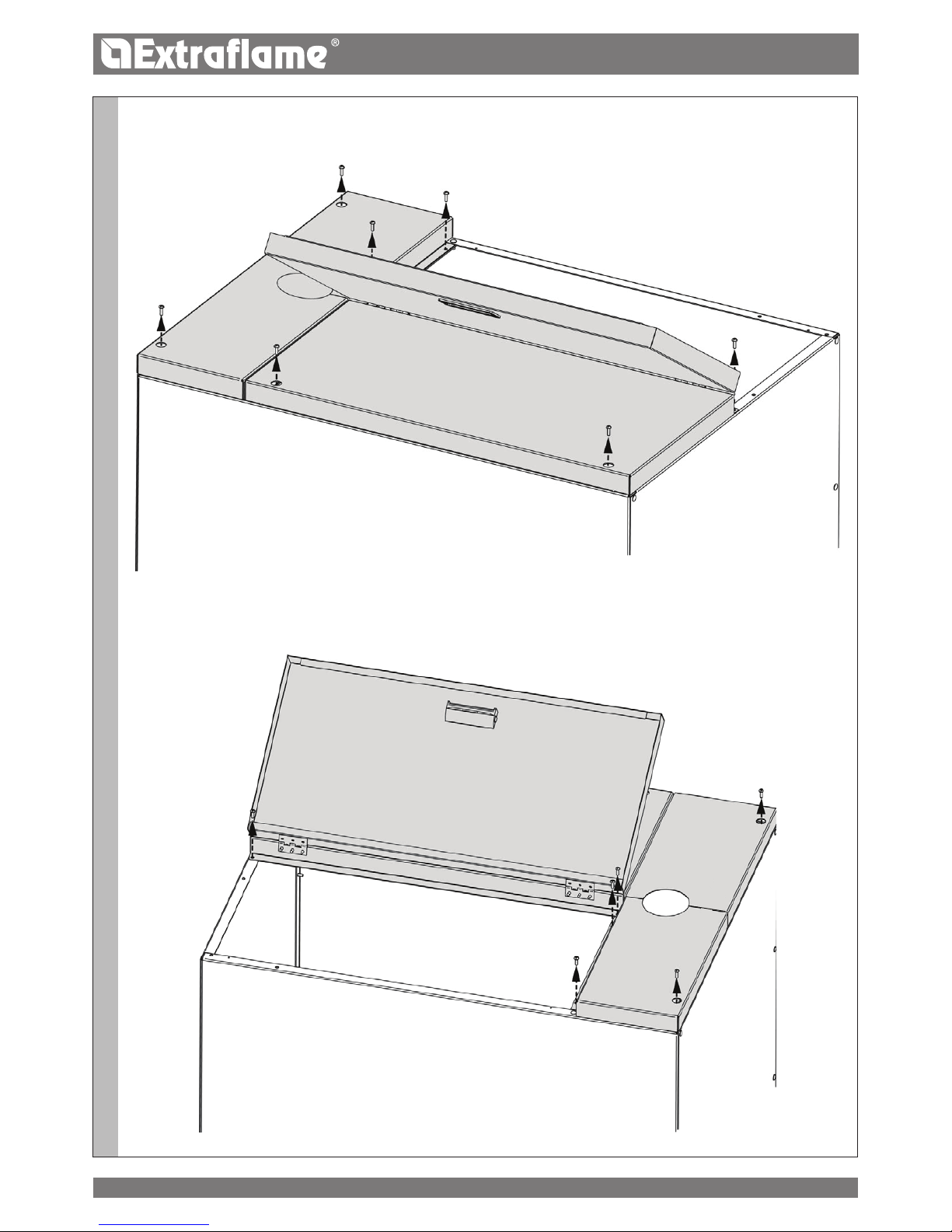

INSTALLEZ LES DEUX COUVERCLES “A” EN FIXANT AVANT LES VIS “B” ET APRÈS LES VIS RESTANTES. SERRER LE
COLLIER C DE MANIÈRE QUE LA VIS SANS FIN SOIT EN PLACE.

36

3

a

b

4

180°

1.

2.

3.

4.

| FRANÇAIS

POSITIONNEMENT “A” STANDARD ou “B”?

UNIQUEMENT EN CAS DE POSITIONNEMENT "B"

37

5

30mm

max

min

H

H

1.

2.

3.

6

MAX

MIN

D

D

| FRANÇAIS

Marron
Blanc
Bleu
Marron
Blanc
Bleu

CAPTEUR

NIVEAU

MAXI

CAPTEUR

NIVEAU

MIN.

38

7

A

F

G

I

A

| FRANÇAIS

39

9

8

b

40

ROTATION MAX 30 °

40

| FRANÇAIS

RÉSERVOIR

CHAUDIÈRE

DESSERRER LES ÉCROUS ET ORIENTER LE GROUPE MOTEUR ET LE TUYAU FLEXIBLE EN DOTATION EN LIGNE AVEC LES CAPTEURS

11

10

41

| FRANÇAIS

CHAUDIÈRE

42

DEUTSCH

ACHTUNG

Die vorliegende Bedienungsanleitung ist wesentlicher Bestandteil des Produkts: Stellen Sie sicher, dass sie sich immer beim
Gerät bendet, auch wenn das Gerät den Besitzer wechselt oder an einen anderen Ort gebracht wird. Im Falle von Schäden oder
bei Verlust der Anleitung, fordern Sie beim lokalen Kundendienst ein neues Exemplar an. Dieses Produkt muss entsprechend
seinem Verwendungszweck verwendet werden, für den es entwickelt wurde. Der Hersteller lehnt jegliche vertragliche und
außervertragliche Haftung für Schäden an Personen, Tieren oder Gegenständen ab, die auf Fehler bei der Installation, Wartung
und unsachgemäße Verwendung zurückzuführen sind.

Die Installation muss von qualizierten und hierfür ausgebildeten Fachtechnikern durchgeführt werden, die die gesamte
Verantwortung für die endgültige Installation und die ordnungsgemäße Funktion des installierten Produkts übernehmen.
Außerdem müssen alle nationalen, regionalen und kommunalen Gesetze und Vorschriften, die am Installationsstandort
des Geräts gelten, beachtet werden.
Extraame S. p. A. ist nicht haftbar in Fällen, in denen diese Vorsichtsmaßnahmen nicht beachtet werden.

Stellen Sie nach der Entfernung der Verpackung sicher, dass das Gerät unversehrt ist, und prüfen Sie, ob der Inhalt vollständig
ist. Im Fall von Unregelmäßigkeiten nehmen Sie Kontakt mit dem Händler auf, bei dem Sie das Gerät gekauft haben.
Alle elektrischen Komponenten des Produkts, die den ordnungsgemäßen Betrieb garantieren, dürfen nur in einem autorisierten
Werkstattbetrieb ausschließlich durch originale Ersatzteile ersetzt werden.

SICHERHEIT

 Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit verminderten physischen, sensorischen oder geistigen

Fähigkeiten oder ohne Erfahrung und Kenntnis benutzt werden, es sei denn, sie werden beim Gebrauch von einer für die
Sicherheit verantwortlichen Person überwacht und angelernt.

 Es muss sichergestellt werden, dass Kinder mit diesem Gerät nicht spielen.

 Das Produkt nicht mit feuchten oder nassen Körperteilen oder barfuß berühren.

 Es ist verboten, die Sicherheitsvorrichtungen oder -einstellungen ohne Genehmigungen oder Anweisungen durch den

Hersteller zu ändern.

 Die elektrischen Kabel der Heizung nicht herausziehen oder verdrehen, auch wenn sie nicht mit dem Stromnetz verbunden

sind.

 Wir empfehlen, das Stromkabel so zu verlegen, dass es mit heißen Geräteteilen nicht in Berührung kommt.

 Der Netzstecker muss nach der Installation zugänglich sein.

 Wenn eine Funktionsstörung auftritt, kontaktieren Sie bitte den technischen Kundendienst und deaktivieren Sie auf

keinen Fall die Sicherheitsvorrichtungen.

MAX

MIN

1

2

3

TECHNISCHE EIGENSCHAFTEN

BEDIENOBERFLÄCHE

GRÜNE LED 5: ANZEIGE DER STROMSPANNUNG:

LEUCHTET: SPANNUNG VORHANDEN
AUS: KEIN SPANNUNG VORHANDEN
BLINKT: DER BEFÜLLUNGSTEST IST AKTIV

GELBE LED 4: ZEIGT DEN STATUS DES SENSORS MAX DES HEIZKESSELS AN

LEUCHTET: PELLET VORHANDEN
AUS: PELLET NICHT VORHANDEN

GELBE LED 3: ZEIGT DEN STATUS DES SENSORS MIN DES HEIZKESSELS AN

LEUCHTET: PELLET VORHANDEN
AUS: PELLET NICHT VORHANDEN

ROTE LED 2: ZEIGT AN, DASS EIN ALARM VORHANDEN IST

AUS: KEINE ALARMZUSTÄNDE VORHANDEN
LEUCHTET: ZEIGT DEN ALARM „PELLETVORRAT ERSCHÖPFT“ AN
BLINKT: ZEIGT DEN ALARM „SENSOREN DEFEKT“ AN

GELBE LED 1: ZEIGT DEN BETRIEBSZUSTAND AN

AUS: DER LADER BEFINDET SICH IM ZUSTAND OFF
LEUCHTET: DER LADER WARTET AUF DIE BEFÜLLUNG
BLINKEND: DER LADER WIRD MIT PELLETS BELADEN, MOTOR IN BETRIEB

43

DEUTSCH

ABMESSUNGEN B 1190 x H 2050 x T 653

NETTOGEWICHT 97 kg

GESAMTKAPAZITÄT DES TANKS 300kg

DURCHSATZ 55 kg/h

NENNSPANNUNG 230 V

NENNFREQUENZ 50 Hz

ELEKTRISCHE NENNLEISTUNG 100 W

Um den Test zu starten:

 Drücken Sie die Taste 1, bis die grüne LED 1 ANFÄNGT ZU BLINKEN
 Das System beginnt mit der Befüllung des Tanks

des Heizkessels

.

 Sobald die (obere) Sonde Max festgestellt hat, dass Pellets vorhanden sind, wird die

Funktion

BEFÜLLUNGSTEST automatisch deaktiviert.

Wenn der Test beendet ist, ist der Tank aktiv und in Betrieb.

Das System beginnt erneut mit der Befüllung (LED 1 BLINKT), sobald der Sensor des Minimalenfüllstands (SONDE MIN - LED 3)
nicht mehr durch Pellets verdeckt ist. Die Befüllung dauert an, bis der Sensor des Maximalfüllstands (SONDE MAX  LED 4) oder
das Ende der TIMER-Zeit erreicht ist.

Wenn keine andere Anforderung vorliegt, verbleibt das System im Status „WARTE AUF BEFÜLLUNG - LED 1 LEUCHTET“

FUNKTIONSWEISE DES SYSTEMS

Wenn dies noch nicht im Rahmen des „BEFÜLLUNGSTESTS“ DURCHGEFÜHRT WURDE.

 Drücken Sie die Taste 3 für ca. 3 Sekunden, um das System zu starten (LED 1 LEUCHTET)

Das System beginnt mit der Befüllung (LED 1 BLINKT), sobald der Sensor des Minimalfüllstands (SONDE MIN - LED 3) nicht mehr
durch Pallets bedeckt ist. Die Befüllung dauert an, bis der Sensor des Maximalfüllstands (SONDE MAX  LED 4) erreicht ist. Wenn
keine andere Anforderung vorliegt, verbleibt das System im Status „WARTE AUF BEFÜLLUNG - LED 1 LEUCHTET“.

Im Falle eines Stromausfalls (Netzspannung fehlt), verhält sich das System wie folgt:

 Wenn das System im Modus OFF war, kehrt es zu OFF zurück.

 Wenn das System im Modus WARTEN AUF BEFÜLLUNG war, kehrt es zu WARTEN AUF BEFÜLLUNG zurück.

 Wenn sich das System in der Phase PELLETBEFÜLLUNG befand, geht es in den Status WARTEN AUF BEFÜLLUNG über.

 Wenn das System im Modus ALARM war, kehrt es zu ALARM zurück.

MANUELLE BEFÜLLUNG

Es ist möglich, die Befüllung manuell durchzuführen, auch wenn der Sensor des Minimalfüllstands SONDE MIN  LED 3 nicht frei liegt.
Durch Drücken von Taste 1 für 3 Sekunden kann eine manuelle Befüllung des Tanks erfolgen, ohne dass der untere Füllstand
(SONDE MIN  LED 3) kontrolliert werden muss. Die Befüllung dauert an, bis der Sensor des maximalen Füllstands (SONDA MAX
 LED 4) erreicht ist.
Nach Durchführung einer manuellen Befüllung, bleibt das System aktiv und wartet auf eine neue Befüllungsanforderung durch
den minimalen Füllstandssensor.

ABSCHALTUNG DES SYSTEMS

Wenn Sie für 3 Sekunden auf die Taste 3 drücken, wird die Befüllung aktiviert oder deaktiviert.
Wenn das System deaktiviert ist, schaltet sich die LED 1 ab.
Wenn das System aktiv ist, leuchtet die LED 1 auf.

FUNKTIONSWEISE UND LOGIK

Nach Installation des Pelletlagertanks gehen Sie wie folgt vor:

 Schließen Sie das Netzkabel an das Stromnetz an.

 Setzen Sie den Tank unter Spannung, indem Sie den Schalter auf „I“ setzen.

 Die ROTE LED 5 leuchtet auf und zeigt die Spannungsversorgung an.

BEFÜLLUNGSTEST FAKULTATIV

Der Hersteller empehlt vor dem Start die Durchführung der Funktion „Befüllungstest“. Die Funktion „BEFÜLLUNGSTEST“ muss
durchgeführt werden, wenn der Tank des Heizkessels leer ist und sich im Zustand OFF bendet (LED 1 aus).
Diese Funktion berechnet automatisch die Zeit, die für die Befüllung des Tanks des Heizkessels bis zum maximalen
Füllstandssensor (SONDE MAX  LED  4) notwendig ist.
Auf diese Weise ist es möglich, dass bei einer Störung des oberen Sensors der Timer die automatische Befüllung stoppt und so
eine Überfüllung verhindert.

44

DEUTSCH

0.5CM

KALIBRIERUNG

45

DEUTSCH

HEIZKESSEL

KALIBRIERUNG DER SONDE

Die beiden Sonden (Minimum und Maximum) können kalibriert werden. Falls notwendig, oder nach einem Austausch, führen
Sie die Kalibrierung wie folgt durch:

 Verbinden Sie die Sonden mit der Leiterplatte.

 Setzen Sie das System unter Spannung (Schalter auf „I“).

 Bringen Sie vor der Sonde in einem Abstand von ca. 0,5 cm ein Holzstück (siehe Abbildung 1) an.

 Auf der Rückseite der Sonde (siehe Abbildung 2) ist eine Spalte vorhanden, durch die die Kalibrierung mithilfe eines

kleinen achen Schraubendrehers möglich ist.

 Drehen Sie den Schraubendreher, bis die LED auf der Seite der Sonde aueuchtet.
Prüfen Sie die korrekte Funktionsweise, indem Sie das Holzstück entfernen und wieder annähern, und überprüfen Sie, ob die
LED korrekt an und aus geht.

GELBE LED

POSITIONIERUNG DER SONDE

Bevor Sie mit der Bohrung und Montage der Sonde an den Tank und des Flansches auf dem Tankdeckel beginnen, stellen
Sie sicher, dass beide Teile sich auf einer Linie benden.
Der Schlauch muss so verlegt werden, dass während der Befüllung des Tanks des Heizkessels in der Nähe der oberen Sonde
eine Kante (siehe Abbildung 3) entsteht.
Die Kante ist notwendig, um dem Sensor des maximalen Füllstands (SONDE MAX  LED 4) ein korrektes Ablesen und somit
den Stopp der Pelletbefüllung zu ermöglichen.

Abbildung 2

Abbildung 1

Abbildung 3

ALARMZUSTÄNDE

Im Fall einer Störung wird die Pelletbefüllung durch das System automatisch deaktiviert und der Alarm über einen akustischen
und visuellen Alarmhinweis angezeigt:

46

DEUTSCH

MELDUNG UND GRUND AKTION/URSACHE

LED 2 LEUCHTET Der Pelletvorrat im Silo geht zu

Ende.

Füllen Sie Pellets nach.

Setzen Sie den Alarm zurück, indem Sie die Taste 2 für 3 Sekunden drücken.

Starten Sie das System neu, indem Sie die Taste 3 drücken.

LED 2 BLINKT

Zeigt eine Störung an den

Sensoren an.

Die Sensoren sind nicht korrekt montiert oder verbunden. Prüfen Sie die

korrekte Verbindung mit der Platine und dem Tank

(Minimalfüllstandssensor unten, Maximalfüllstandssensor oben)

Wenn vor dem Minimalfüllstandssensor ein Leerraum besteht, schütteln

Sie die Pellets im Silo.

Sonde defekt.

DIE ÜBERPRÜFUNG UND EVENTUELLE EINGRIFFE AN DEN MECHANISCHEN ODER ELEKTRISCHEN TEILEN DÜRFEN NUR VON

FACHTECHNIKERN DURCHGEFÜHRT WERDEN!

LEITERPLATTE

Br Bu W

BRAUN BLAU WEISS

1

2

DEUTSCH

47

1

DEUTSCH

48

2

b

a

ROTATION MAX 30 °

b

6

A

A

B

B

C

DEUTSCH

GEBEN SIE DIE NEUE SCHNECKE “A” IN DEN TANK UND HALTEN SIE DIE SCHNECKE MIT DER SCHELLE “B” IN POSI
TION, SCHLIESSEN SIE NICHT VOLLSTÄNDIG DIE SCHELLE.

MONTIEREN SIE DIE ZWEI ABDEKBLECHE “A” , BEFESTIGEN SIE DIESE ERST MIT DEN SCHRAUBEN”B”UND DANACH
MIT DEN RESTLICHEN SCHRAUBEN. ZIEHEN SIE DANN DIE SCHELLE “C” AN BIS DIE SCHNECKE BEFESTIGT IST.

49

3

a

b

4

180°

1.

2.

3.

4.

DEUTSCH

NUR WENN IN POSITION „B“

POSITION „A“ STANDARD oder „B“?

50

5

30mm

max

min

H

H

1.

2.

3.

6

MAX

MIN

D

D

DEUTSCH

Braun
Weiß
Blau
Braun
Weiß
Blau

SENSOR

FÜLLSTAND

MAX

SENSOR

FÜLLSTAND

MIN

51

7

A

F

G

I

A

DEUTSCH

52

9

8

b

53

ROTATION MAX 30 °

53

DEUTSCH

TANK

HEIZKESSEL

LÖSEN SIE DIE MUTTERN UND RICHTEN SIE DEN MOTOR UND DIE SCHLÄUCHE IM LIEFERUMFANG ENTHALTEN AN DEN SENSOREN AUS

11

10

54

DEUTSCH

HEIZKESSEL

55

| ESPAÑOL

ADVERTENCIAS

El presente manual de instrucción es parte integrante del producto: asegúrese de que acompañe siempre el aparato, incluso en
caso de cesión a otro propietario o usuario, o de traslado a otro lugar. En caso de que se dañe o se pierda pida otro ejemplar al
servicio técnico de la zona. Este producto se debe destinar al uso para el que ha sido expresamente fabricado. Se excluye toda
responsabilidad contractual y extracontractual del fabricante por los daños causados a personas, animales o cosas, por errores
de instalación, de regulación, y de mantenimiento o por los usos impropios.

La instalación debe ser realizada por personal cualicado y habilitado que asumirá toda la responsabilidad de la instalación
denitiva y del consiguiente buen funcionamiento del producto instalado. Es necesario tener también en consideración
todas las leyes y normativas nacionales, regionales, provinciales y municipales del país en que se ha instalado el aparato.
En caso de falta de respeto de dichas precauciones Extraame S.p.A no será responsable.

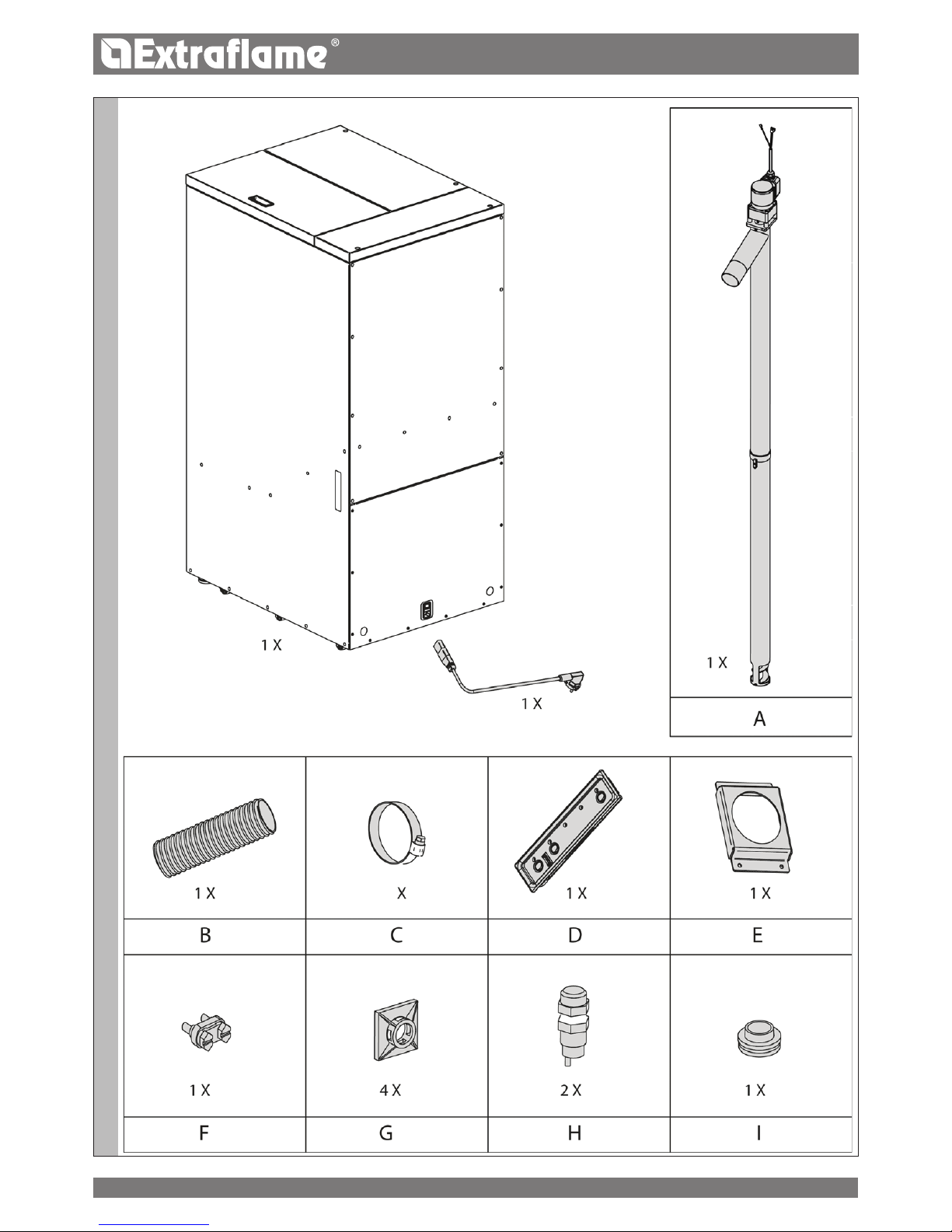

Una vez retirado el embalaje, asegúrese de que el contenido está íntegro y completo. In caso de que no corresponda diríjase al
vendedor al que se ha comprado el aparato.
Todos los componentes eléctricos que integran el producto garantizando su correcto funcionamiento deberán ser sustituidos
exclusivamente con piezas originales por un centro de asistencia técnica autorizado.

SEGURIDAD

 Se prohíbe el uso del producto por parte de personas (incluidos niños) con las capacidades físicas, sensoriales y mentales

reducidas, o inexpertas, a menos que no sean supervisadas e instruidas en el uso del aparato por una persona responsable
de su seguridad.

 Los niños deben ser vigilados para asegurarse de que no jueguen con el aparato.

 No toque el producto con los pies descalzos y con partes del cuerpo mojadas o húmedas.

 Se prohíbe modicar los dispositivos de seguridad o de regulación sin la autorización o las indicaciones del fabricante.

 No tire, arranque o tuerza los cables eléctricos uorescentes de la estufa incluso si está desconectada de la red de

alimentación eléctrica.

 Se recomienda colocar el cable de alimentación de forma que no entre en contacto con partes calientes del aparato.

 La clavija de alimentación debe ser accesible después de la instalación.

 Si se verica una anomalía de funcionamiento contacte el servicio de asistencia técnica y, en cualquier caso, no deshabilite

los sistemas de seguridad.

MAX

MIN

1

2

3

CARACTERíSTICAS TÉCNICAS

INTERFAZ USUARIO

LED 5 VERDE: INDICA LA PRESENCIA DE TENSIÓN:

ENCENDIDA: TENSIÓN PRESENTE
APAGADA: TENSIÓN AUSENTE
INTERMITENTE: EL TEST DE CARGA ESTÁ ACTIVO

LED 4 AMARILLO: INDICA EL ESTADO DEL SENSOR DE MAX DEL DEPÓSITO ESTUFA

ENCENDIDA: PELLET PRESENTE
APAGADA: PELLET NO PRESENTE

LED 3 AMARILLO: INDICA EL ESTADO DEL SENSOR DE MIN DEL DEPÓSITO ESTUFA

ENCENDIDA: PELLET PRESENTE
APAGADA: PELLET NO PRESENTE

LED 2 ROJO: INDICA LA PRESENCIA DE UNA ALARMA

APAGADA: INDICA LA AUSENCIA DE ALARMAS
ENCENDIDA: INDICA LA PRESENCIA DE ALARMA PELLET AGOTADA
INTERMITENTE: INDICA LA PRESENCIA DE ALARMA SENSORES AVERIADOS

LED 1 AMARILLO: INDICA EL ESTADO DE FUNCIONAMIENTO

APAGADA: EL CARGADOR ESTÁ EN OFF
ENCENDIDA: EL CARGADOR ESTÁ EN ESPERA DE LA CARGA
INTERMITENTE: EL CARGADOR ESTÁ CARGANDO PELLET MOTOR ACTIVO

56

| ESPAÑOL

DIMENSIONES L 1190 x H 2050 x P 653

PESO NETO 97 kg

CABIDA TOTAL DEPÓSITO 300 kg

CAPACIDAD 55 kg/h

TENSIÓN NOMINAL 230V

FRECUENCIA NOMINAL 50Hz

POTENCIA ELÉCTRICA NOMINAL 100 W

Para activar el test:

 Pulse la tecla 1 hasta que empiece a parpadear el LED VERDE 1
 El sistema empezará a cargar el depósito

della caldera

.

 Cuando la sonda max (superior) haya detectado la presencia de pellet, la función

TEST CARGA será automáticamente desactivada.

Una vez nalizado el test, el depósito es activo y operativo.

El sistema iniciará a cargar nuevamente (LED 1 INTERMITENTE) cuando el sensor de nivel mínimo (SONDA MIN - LED 3)
quede descubierto/libre del pellet hasta alcanzar el sensor de nivel máximo (SONDA MAX  LED 4) o nalice el recuento del
TEMPORIZADOR.

Si no se solicita permanece en "ESPERA CARGA - LED 1 ENCENDIDO"

FUNCIONAMIENTO DEL SISTEMA

Si no se ha efectuado con “TEST CARGA”.

 Pulse la tecla 3 durante unos 3 segundos para activar el sistema (LED 1 ENCENDIDO)

El sistema empezará a cargar (LED 1 INTERMITENTE) cuando el sensor de nivel mínimo (SONDA MIN - LED 3 ) esté
descubierto/ libre del pellet hasta alcanzar el sensor de nivel máximo SONDA MAX  LED 4), de no ser así, si no se solicita,
permanece en "ESPERA CARGA - LED 1 ENCENDIDO".

En caso de black out (falta de tensión de la red) el sistema se comporta tal y como se describe a continuación:

 Si el sistema estaba en OFF vuelve a OFF.

 Si el sistema estaba en ESPERA DE CARGA vuelve a ESPERA DE CARGA.

 Si el sistema estaba en fase de CARGA PELLET se lleva a ESPERA CARGA.

 Si el sistema estaba en ALARMA vuelve a ALARMA.

CARGA MANUAL

Es posible activar la carga manualmente, aunque el sensor de nivel mínimo SONDA MIN  LED 3 no está descubierto/solicita.
Pulsando la tecla 1 durante 3 segundos es posible realizar una carga del depósito manual sin controlar el nivel inferiorSONDA
MIN  LED 3) cargando hasta alcanzar el sensor de nivel máximo (SONDA MAX  LED 4).
Una vez realizada la carga manual el sistema permanecerá activo, a la espera de que el sensor de nivel mínimo pide nuevamente
una carga.

APAGADO DEL SISTEMA

Accionando durante 3 segundos la tecla 3 se activa y desactiva la carga.
Si el sistema está desactivado el LED 1 estará apagado.
Con el sistema activo el LED 1 estará encendido jo.

FUNCIONAMIENTO Y LÓGICA

Después de instalar el depósito almacenamiento pellet seguir las instrucciones:

 Conectar el cable de alimentación a la red eléctrica.

 Alimentar el depósito llevando el interruptor a "I".

 El LED VERDE 5 se encenderá indicando la presencia de alimentación.

TEST CARGA FACULTATIVO

La empresa aconseja realizar la función “TEST CARGA” antes del encendido. La función “TEST CARGA” debe realizarse con el
depósito della caldera vacío y en OFF (LED 1 apagado).
Esta función calcula automáticamente el tiempo necesario para llenar el depósito del caldera hasta el sensor de nivel máximo
(SONDA MAX  LED  4).
De esta forma, si la sonda superior tiene una anomalía el temporizador detendrá en todo caso la carga automática evitando
fugas.

57

| ESPAÑOL

0.5CM

CALIBRADO

58

| ESPAÑOL

CALDERA

CALIBRADO SONDA

Es posible calibrar las dos sondas (mínimo y máximo). En caso de que sea necesario o se sustituyan realice el calibrado tal y como
se explica a continuación:

 Conecte las sondas a la cha electrónica.

 Alimente el sistema (Interruptor en "I").

 Coloque delante de la sonda una tabla de madera (ver gura 1)a una distancia de unos 0,5cm.

 En la parte posterior de la sonda (ver gura 2) hay una ranura para el calibrado posible mediante un tornillo pequeño y

plano.

 Gire hasta que el led que hay al lado de la sonda se encienda.
Verique que la lectura es correcta alejando y acercando la tabla, y comprobando que en la distancia establecida el led se
ilumina y se apaga correctamente.

LED AMARILLO

COLOCACIÓN SONDA

¡Antes de proceder a perforar y montar las sondas en el depósito y de la arandela en la tapa del depósito della caldera es
necesario asegurarse de que están colocados en línea!
El tubo exible debe estar colocado de forma que durante el llenado del depósito della caldera se cree una cresta (ver gura

3) cerca de la sonda superior.
Esto es necesario para garantizar que el sensor de nivel máximo(SONDA MAX  LED 4) efectúa una lectura correcta que
detendrá la carga de pellet.

Figura 2

Figura 1

Figura 3

ALARMAS

En caso de anomalía el sistema desactiva automáticamente la carga del pellet señalando la alarma a través de un timbre eléctrico
acústico intermitente y visualizando el estado de alarma:

59

| ESPAÑOL

SEÑALACIÓN Y MOTIVACIÓN ACCIÓN/CAUSA

LED 2 ENCENDIDO

FIJO

Pellet agotado en el silo.

Cargue el pellet.

Reajuste la alarma pulsando la tecla 2 durante 3 segundos.

Encienda de nuevo el sistema pulsando la tecla 3.

LED 2 ENCENDIDO

INTERMITENTE

Indica una anomalía en los

sensores.

Los sensores no están montados/conectados correctamente. Verique la

correcta conexión en la cha y en el depósito

(sensor de mínima abajo, sensor de máxima arriba)

Se ha creado un vacío delante de la sonda de mínima - sacudir

el contenido del pellet del silo.

Sonda averiada.

LA VERIFICACIÓN Y LAS EVENTUALES INTERVENCIONES EN PARTES MECÁNICAS O ELÉCTRICAS DEBEN SER REALIZADAS POR PERSONAL

CUALIFICADO!

FICHA ELECTRÓNICA

Br Bu W

MARRÓN AZUL BLANCO

1

2

| ESPAÑOL

60

1

| ESPAÑOL

61

2

b

a

ROTATION MAX 30 °

b

6

A

A

B

B

C

| ESPAÑOL

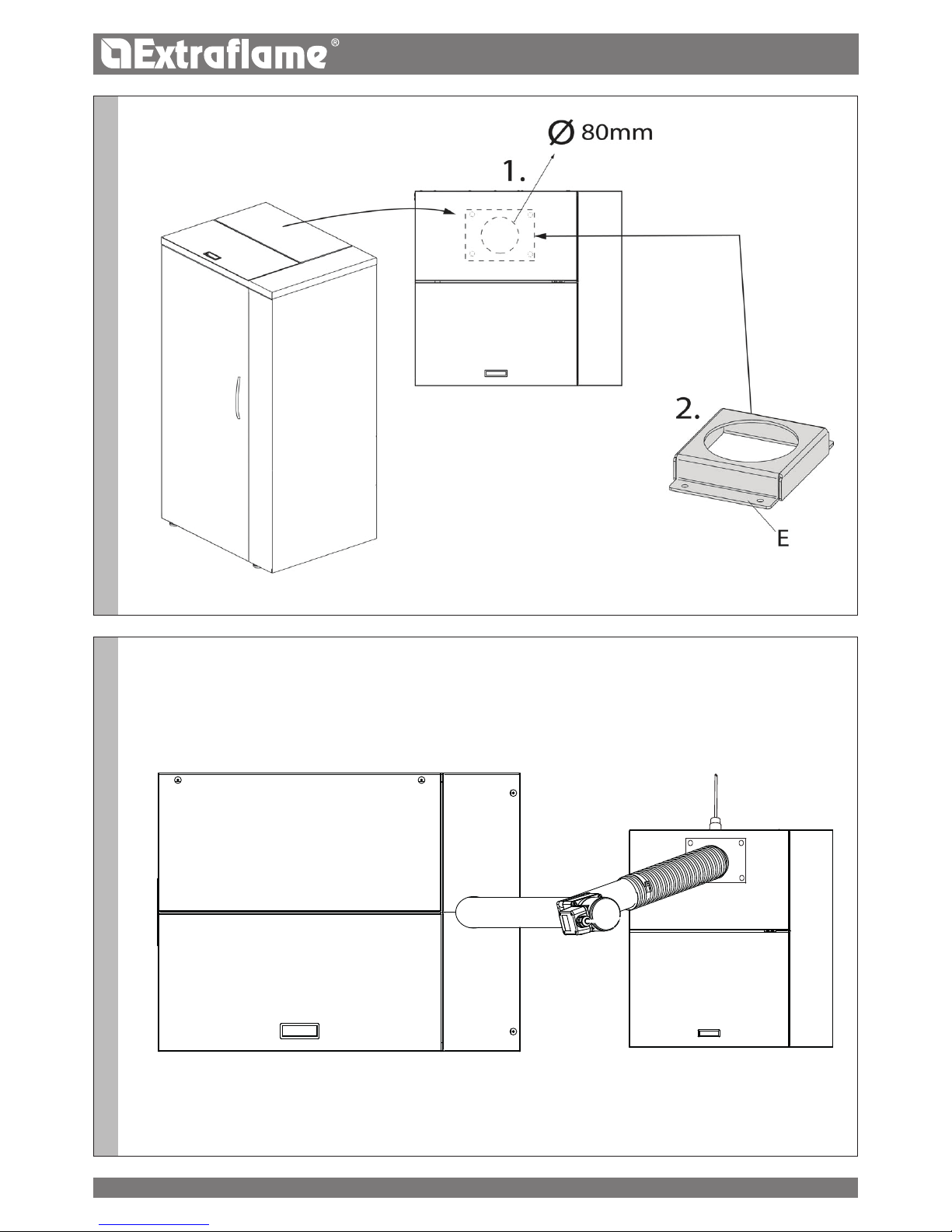

INSERTAR EL TORNILLO “A” Y MANTENERLO EN POSICIÓN UTILIZANDO LA ABRAZADERA DE TUBOS “B”, SIN FIJARLO
COMPLETAMENTE .

INSTALAR LAS COBERTURAS “A”, FIJANDO PRIMERO LOS TORNILLOS “B” Y DESPUES LOS TORNILLOS QUE QUE
DAN. APRETAR LA ABRAZADERA “C” HASTA QUE EL TORNILLO SIN FIN PERMANEZCA BLOQUEADO.

62

3

a

b

4

180°

1.

2.

3.

4.

| ESPAÑOL

SOLO EN CASO DE POSICIÓN "B"

COLOCACIÓN "A” ESTÁNDAR o “B”?

63

5

30mm

max

min

H

H

1.

2.

3.

6

MAX

MIN

D

D

| ESPAÑOL

Marrón
Blanco
Azul
Marrón
Blanco
Azul

SENSOR

NIVEL

MAX

SENSOR

NIVEL

MIN

64

7

A

F

G

I

A

| ESPAÑOL

65

9

8

b

66

ROTATION MAX 30 °

66

| ESPAÑOL

DEPÓSITO

CALDERA

AFLOJAR LAS TUERCAS Y ORIENTAR EL GRUPO MOTOR Y EL TUBO FLEXIBLE SUMINISTRADOS EN EJE CON LOS SENSORES

11

10

67

| ESPAÑOL

CALDERA

EXTRAFLAME S.p.A. Via Dell’Artigianato, 12 36030 - MONTECCHIO PRECALCINO (VI) - ITALY

 +39.0445.865911 -  +39.0445.865912 -  info@extraame.it -  www.lanordica-extraame.com

Extraame S.p.A. si riserva di variare le caratteristiche e i dati riportate nel presente fascicolo in qualunque

momento e senza preavviso, al ne di migliorare i propri prodotti.

Questo manuale, pertanto, non può essere considerato come un contratto nei confronti di terzi.

Questo documento è a vostra disposizione all’indirizzo www.extraame.it/support

Extraame S.p.A. reserves the right to vary the features and data shown in this booklet at any

time and without prior notice, in order to improve its products.

This manual cannot be considered as a contract for third parties.

This document is available at www.extraame.it/support

Extraame S.p.A. se réserve le droit de modier les caractéristiques et les données reportées dans ce manuel à tout

moment et sans préavis, dans le but d’améliorer ses produits.

Par conséquent, ce manuel ne peut pas être considéré comme un contrat vis-à-vis de tiers.

Ce document est à votre disposition à l’adresse www.extraame.it/support

Extraame S.p.A. behält sich vor, die im vorliegenden Heft wiedergegebenen Eigenschaften und Daten zu

jedem beliebigen Zeitpunkt und ohne Vorankündigung zu ändern, um seine Produkte zu verbessern.

Diese Anleitung kann daher nicht als Vertrag Dritten gegenüber angesehen werden.

Dieses Dokument steht Ihnen unter folgender Adresse zur Verfügung: www.extraame.it/support

Extraame S.p.A. se reserva el derecho a modicar las características y los datos contenidos en el presente manual en cualquier

momento y sin previo aviso, con el objetivo de mejorar sus productos.

Por lo tanto este manual no se puede considerar como un contrato respecto a terceros.

Este documento está a su disposición en la dirección www.extraame.it/support

004205269 - MANUALE ISTR SERBATOIO STOCCAGGIO PELLET 001

07/10/2015
