Page 1

8893005

Kotoučová pila /CZ

Kotúčová píla /SK

Kézi körfűrész /HU

Zirkularsäge /DE

Původní návod kpoužití Preklad pôvodného návodu na použitie Az eredeti használati utasítás fordítása Übersetzung der ursprünglichen Bedienungsanleitung

Page 2

Úvod

Vážený zákazníku, děkujeme za d ůvěru, kterou jste pro jevili značce Extol® z akoupením tohoto výro bku.

Výrobek byl p odroben testům spo lehlivosti, bezpečn osti akvality př edepsaných normami apře dpisy Evropské unie. S jakýmikoli dotazy se obraťte na naše zákaznické aporadenské centrum:

www.extol.cz  [email protected] Tel.: +420 577 599 777

Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika Datum vydání: 28. 5. 2017

I. Charakteristika –účel použití

9 Kotoučová pila Extol® Premium 8893005 je určena

kprovádění příčných, podélných ašikmých řezů do dřeva.

9 S použitím příslušných řezných kotoučů lze řezat

itenkostěnné měkké neželezné kovy (např. hliník, měď) či plast. Řezání železných kovů je nepřípustné.

9 Konstrukce ochranného krytu kotouče umožňuje připo-

jit vnější odsávání pilin, čímž lze provádět čistou práci.

9 Příjemný způsob aretace vřetena prostřednictvím

tlačítka zvyšuje komfort při výměně kotouče.

9 Pila je určena pro kutilské práce při použití

vdomácím prostředí.

II. Technické údaje

Objednávací číslo 8893005

Příkon 1200 W Otáčky bez zatížení 4700 min Napájecí napětí 220-240 V~50 Hz Nastavitelný úhel sklonu řezu 0-45°

PROŘEZ

Rozměr základové desky 25,5 cm x12,5 cm Materiál základové desy ocel

SPECIFIKACE PILOVÉHO KOTOUČE, KTERÝ JE SOUČÁSTÍ PILY

Průměr kotouče 160 mm Tloušťka těla kotouče 1,35 mm Tloušťka SK plátku kotouče (šířka řezu) 2,5 ±5 % mm Průměr otvoru kotouče pro upnutí 20 mm Počet zubů kotouče 18

Hladina akustického tlaku L Hladina akustického výkonu L

Max. hladina vibrací ah při řezání dřeva/kovu

Krytí IP20 Hmotnost skotoučem (bez kabelu) 3,5 kg Třída ochrany II.; dvojitá izolace

y při úhlu sklonu 0° 55 mm y při úhlu sklonu 45° 35 mm

93,1 dB(A); nejistota K=±3

104,3 dB(A); nejistota K=±3

4,03 m/s2; nejistota K=±1,5 (součet tří os)

-1

Uvedeného prořezu (maximální hloubky řezu) je

dosaženo za použití pilového kotouče sprůměrem 160 mm.

Hladina akustického výkonu přesahuje hodnotu

85dB(A), proto při práci spilou používejte vhodnou ochranu sluchu.

y Deklarovaná souhrnná hodnota vibrací adeklaro-

vaná hodnota emise hluku se změřila vsouladu se standardní zkušební metodou asmí se použít pro porovnání jednoho nářadí sjiným. Deklarovaná souhrnná hodnota vibrací adeklarovaná hodnota emise hluku se smí také použít kpředběžnému stanovení expozice.

• VÝSTRAHA

y Emise vibrací ahluku během skutečného používání

nářadí se může lišit od deklarovaných hodnot vzávislosti na způsobu, jakým se nářadí používá, zejména jaký se opracovává druh obrobku.

y Je nutné určit bezpečnostní měření kochraně

obsluhující osoby, která jsou založena na zhodnocení expozice ve skutečných podmínkách používání (počítat se všemi částmi pracovního cyklu, jako je čas, po který je nářadí vypnuto akdy běží naprázdno kromě času spuštění).

CZCZ

Page 3

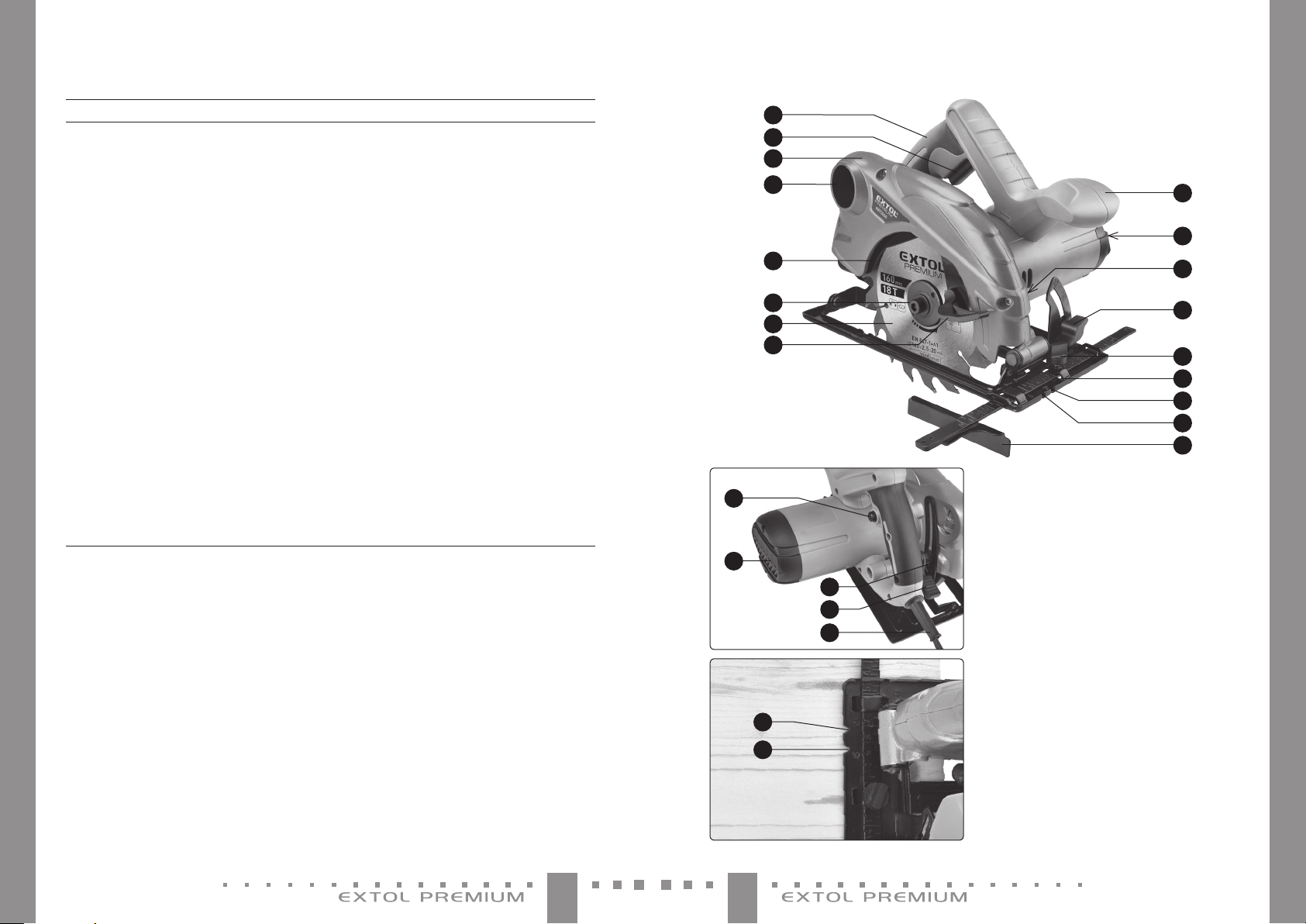

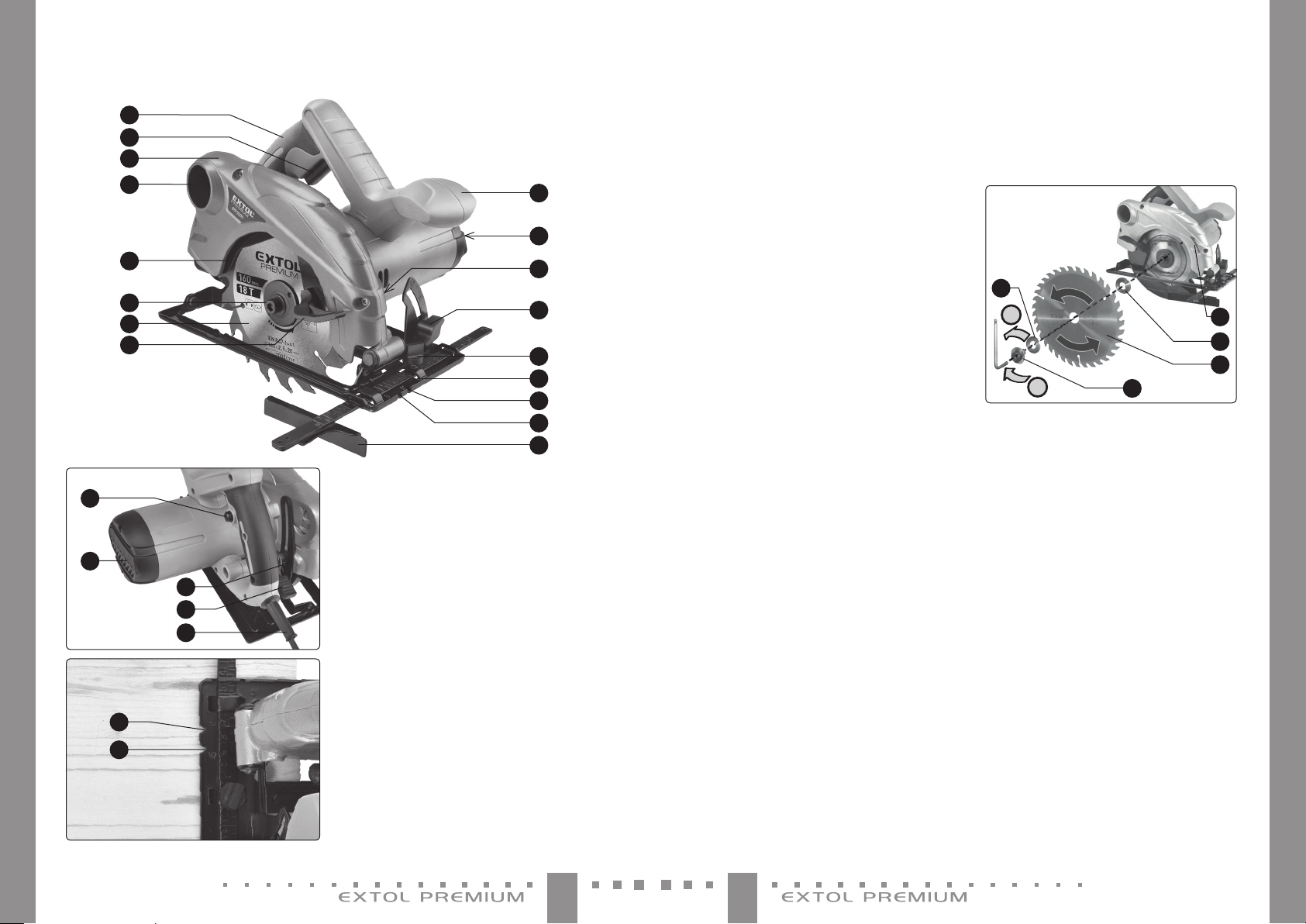

III. Součásti aovládací prvky

17 16

11 12

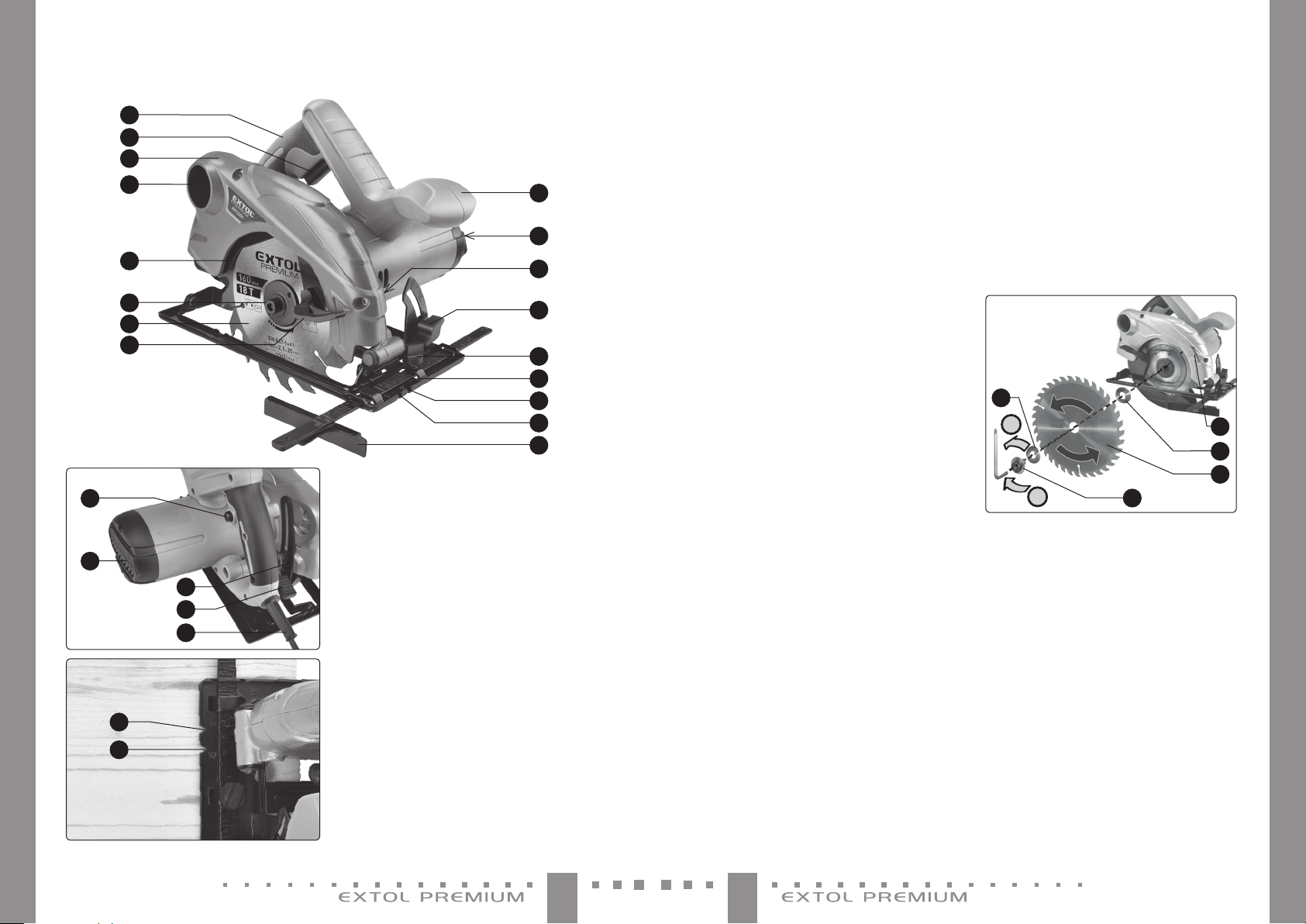

Obr.1, Pozice -popis

1. Přídavná rukojeť

2. Větrací otvory motoru

3. Upínací matice podélného řezu

4. Matice pro nastavení úhlu sklonu řezu

5. Tlačítko aretace vřetena

6. Základová deska

7. Zářez pro umístění linie šikmého řezu

8. Zářez pro umístění linie kolmého řezu

9. Doraz podélného řezu se stupnicí měření délky

10. Dolní výkyvný ochranný kryt kotouče

11. Upínací šroub spodložkou

12. Pilový kotouč

13. Páčka pro odklápění dolního kr ytu kotouče

14. Přívodní kabel

15. Výfuk pilin smožností připojení vnějšího odsávání

16. Horní ochranný kryt kotouče

17. Provozní spínač

18. Hlavní rukojeť

19. Pojistka proti neúmyslnému stisknutí provozního spínače

20. Matice spáčkou pro nastavení hloubk y řezu

21. Stupnice hloubky řezu

Obr. 1

IV. Před uvedením do provozu

• UPOZORNĚNÍ

y Před použitím si přeč těte celý návod kpoužití aponechte

jej přiložený uv ýrobku, aby se sním obsluha mohla seznámit. Pokud výrobek komukoli půjčujete nebo jej prodáváte, přiložte kněmu itento návod kpoužití. Zamezte poškození tohoto návodu. Výrobce nenese odpovědnost za škody či zranění vzniklá používáním přístroje, které je vrozporu stímto návodem. Před použitím přístroje se seznamte se všemi jeho ovládacími pr vky asoučástmi ataké se způsobem v ypnutí přístroje, abys te jej mohli ihned vypnout případě nebezpečné situace.

y Před použitím zkontrolujte pevné upevnění všech

součástí azkontrolujte, zda nějaká část přístroje jako např. bezpečnostní ochranné prvky nejsou poškozeny, či špatně nainstalovány či zda nechybí na svém místě. Přístroj spoškozenými nebo chybějícími částmi nepoužívejte azajistěte jeho opravu vautorizovaném ser visu značky- viz kapitola Servis aúdržba.

MONTÁŽ/VÝMĚNA PILOVÉHO KOTOUČE

• UPOZORNĚNÍ

y Před seřizováním, instalací aúdržbou pily odpojte pří-

vodní kabel od zdroje el. proudu.

y Při manipulaci spilov ým kotoučem používejte oc hranné

rukavice, nebo ť může dojít kporanění ostrými zu by kotouče.

y Na pilu instalujte pouze takové kotouče, které odpo-

vídají technické specifikaci popsané vkapitole I. Technické údaje (tj. průměr, tloušťka, počet zubů apod.)

y Nepoužívejte kotouče světším otvorem, jehož připev-

nění by vyžadovalo použití redukčního pouzdra.

y Na pilu instalujte řezné kotouče, které jsou určeny pro

daný typ řezaného materiálu.

y Nikdy na pilu neinstalujte kotouče určené pro jiný druh

činnosti aopracovávaného materiálu, než je řezání dovolených materiálů (např. brusných kotoučů).

y Do této pily musí bý t používány pilové kotouče, na kte-

rých jsou v yznačeny stejné nebo vyšší otáčky, než jsou otáčky vyznačené na nářadí. Pilové kotouče určené pro dřevo musí splňovat EN 847-1.

y Používejte pouze ostré kotouče, které jsou bezvadném

stavu. Vžádném případě nepoužívejte popraskané, deformované, tupé či jinak poškozené kotouče.

y K připevnění kotouče používejte pouze bezvadné při-

pevňovací pr vky (příruby, šrouby, podložky atd.) určené pro tento typ pily.

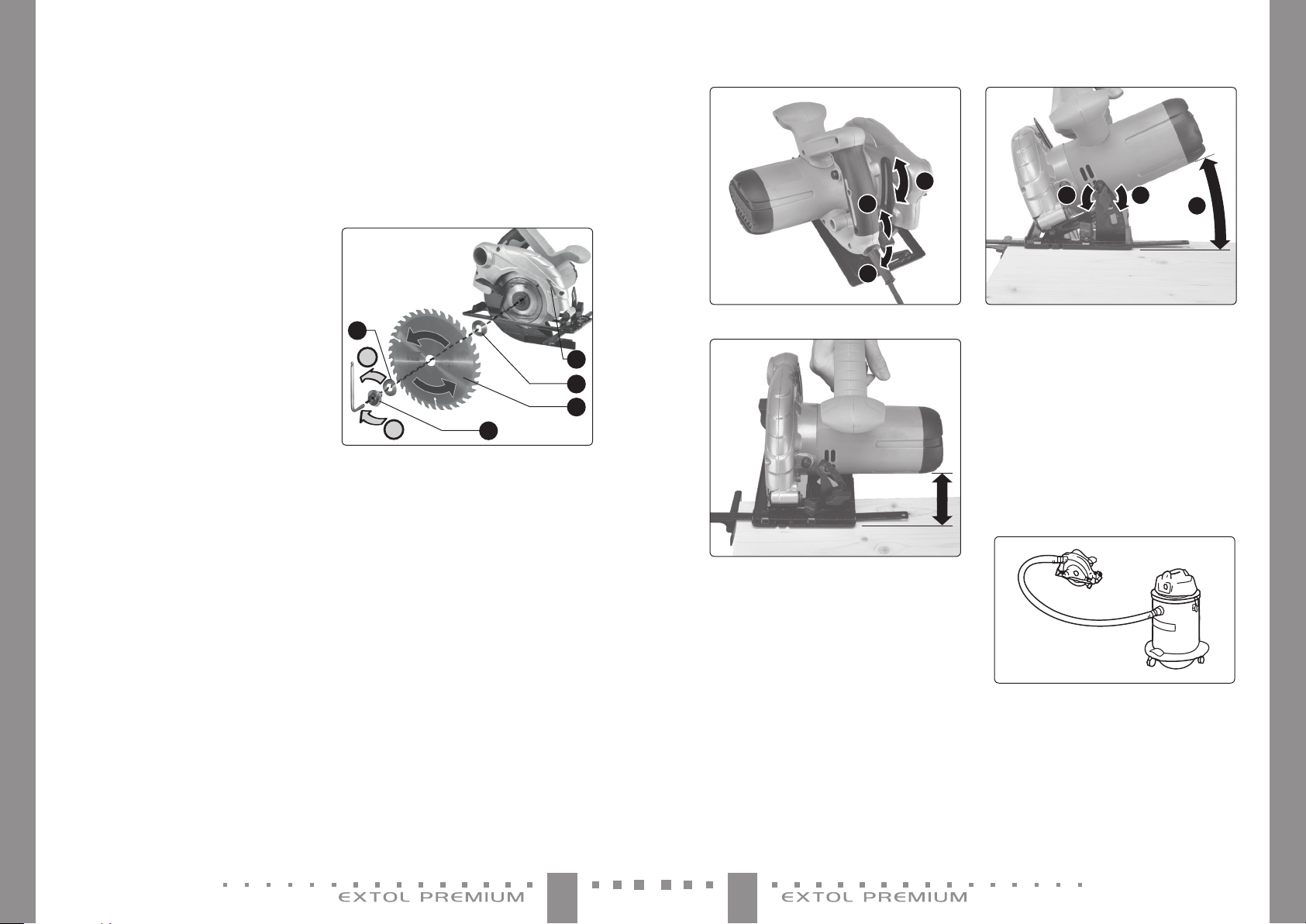

1. Pilu postavte na boční stranu světracími otvory motoru (Obr.1, pozice 2).

2. Zaaretujte otáčení vřetena stisknutím aretačního tlačítka (Obr.1, pozice 5).

Obr. 2

• UPOZORNĚNÍ

y Vřeteno pily blokujte aretačním tlačítkem

jen, je-li přístroj vypnutý avřeteno se neotáčí. Blokace vřetena za chodu pily může způsobit úraz obsluhy apoškození pily.

3. Přidržte aretační tlačítko asoučasně hexovým (imbusovým) klíčem vyšroubujte upínací šroub spodložkou (Obr.2, pozice 1) ve směru šipky „1“ aodejměte jej.

4. Vychylte dolní k ryt kotouče (Obr.1, pozice 10) na stranu ana unášecí po dložku (Obr.2, pozice 4) nasaďte pilov ý kotouč tak, aby orie ntace zubů kotouče odpovídala o rientaci šipky na horním kr ytu kotouče pily (Obr.2, pozice 5), viz obr.2.

5. Kotouč poté zajistěte důkladným utažením upínací ho šroubu spodložkou (Obr.2, pozice 2) ve směru šipky „2“.

CZCZ

Page 4

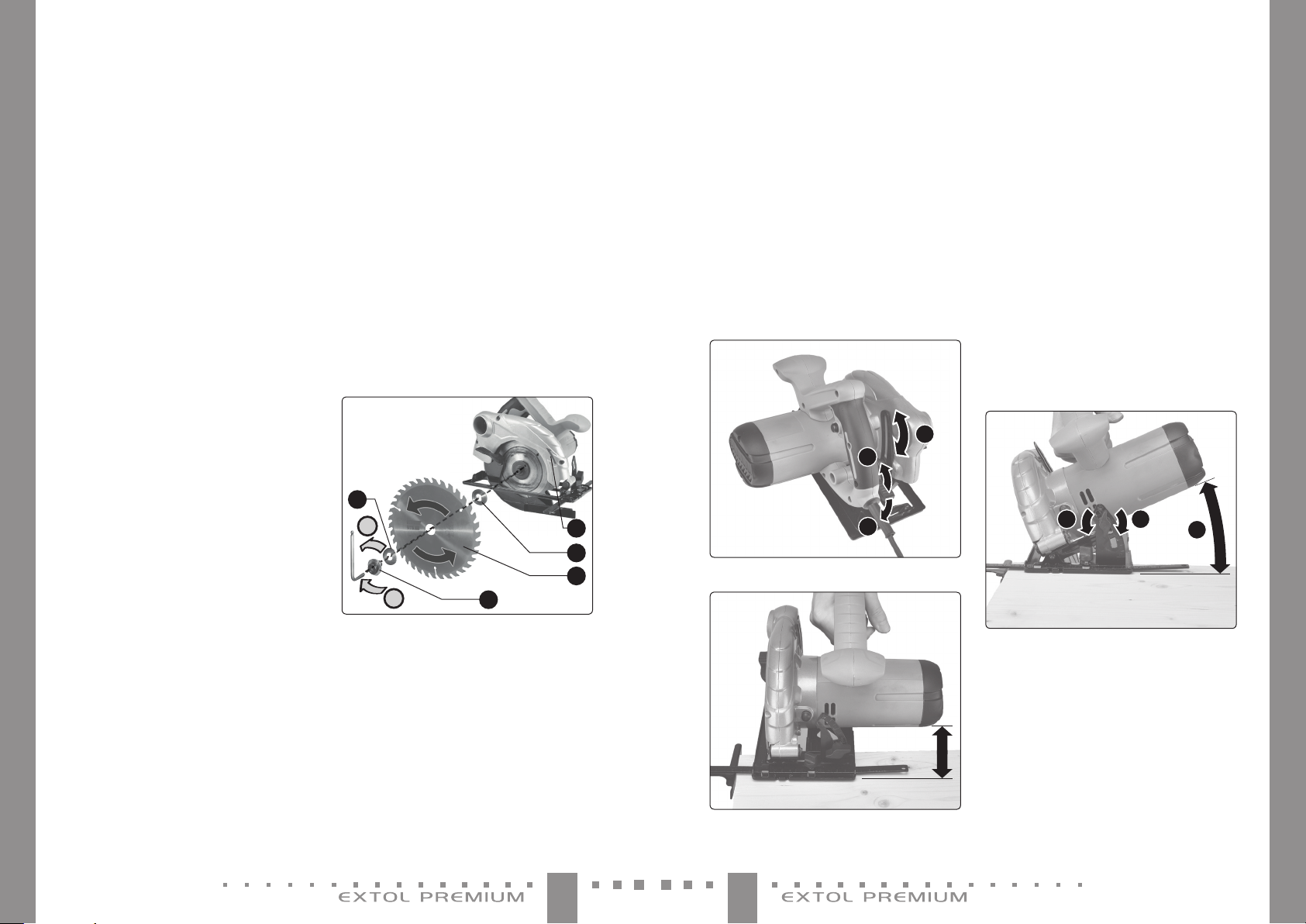

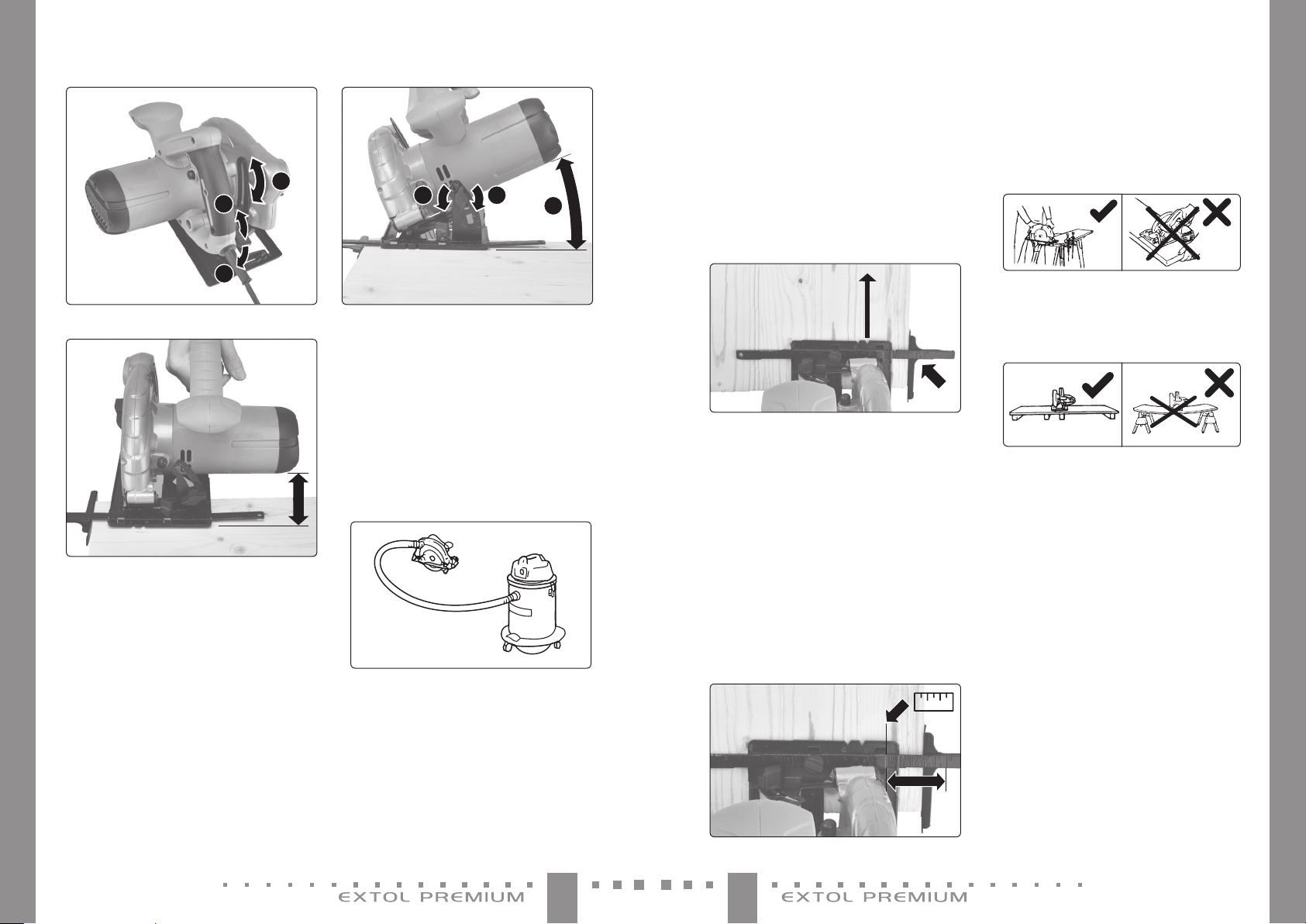

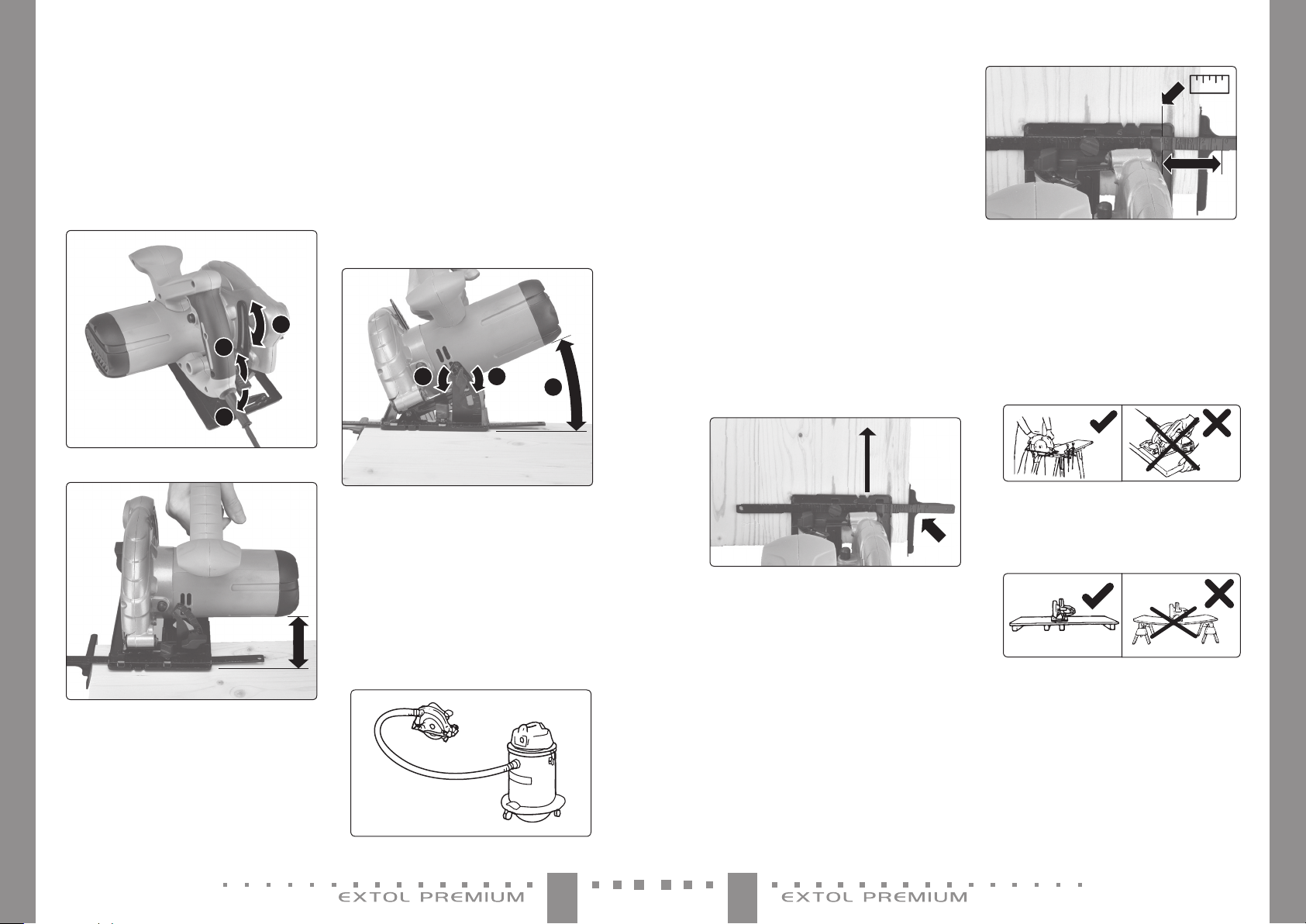

NASTAVENÍ HLOUBKY ŘEZU

Obr. 3A

Obr. 3B

• UPOZORNĚNÍ

y Přizpůsobte hloubku řezu tloušťce řezaného materiálu

tak, aby pod obrobkem byla viditelná skoro celá v ýška zubu.

1. Zvedněte upínací páčku pro nastavení hloubky řezu (Obr.3A, krok 1.).

2. Pilu zvedněte od základové desky podle požadované hloubky řezu (obr. 3A, krok 2.). Hloubku řezu lze odečíst na stupnici, viz. obr.1, pozice 21.

Větší vzdálenost od základové desky znamená menší

hloubku řezu.

3. Pilu vnastavené výšce řádně zajistěte stlačením páčky směrem dolů (obr. 3A, krok 3.).

NASTAVENÍ ÚHLU PRO ŠIKMÝ ŘEZ

1 3

V případě potřeby nastavte šikmý úhel sklonu pily vrozsahu 0° až 45° vzhledem krovině řezu.

Obr. 4

• UPOZORNĚNÍ

y Skloněné řez y mají menší hloubku, než je nastavená

hodnota na stupnici hloubky řezu.

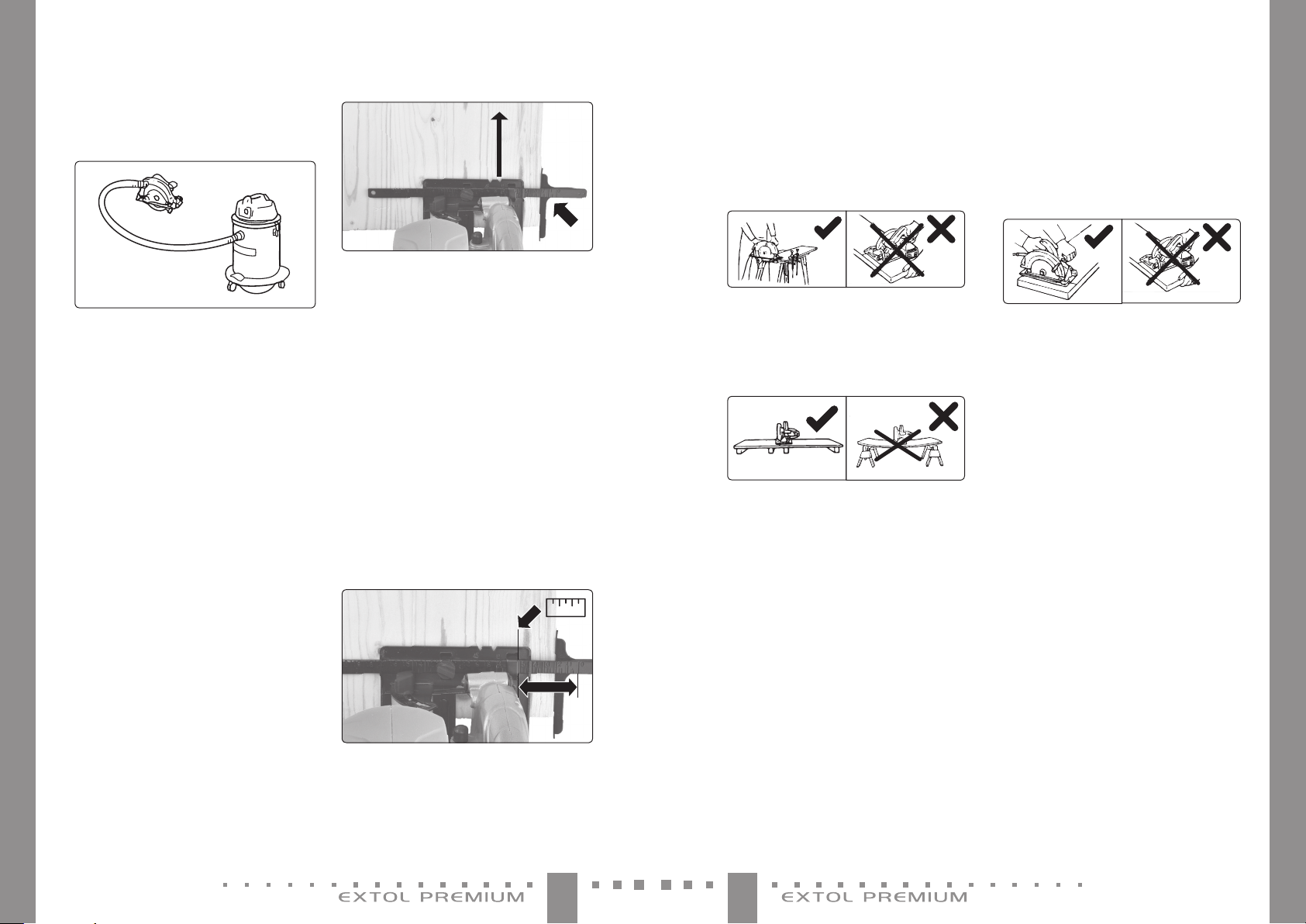

PŘIPOJENÍ VNĚJŠÍHO ODSÁVÁNÍ PILIN

y Do výfuku pilin (Obr.1, pozice 15) zasuňte koncovku

hadice vhodného průmyslového vysavače.

Obr. 5

• UPOZORNĚNÍ

y Zvolte takový v ysavač, aby byl vhodný kpovaze řeza-

ného materiálu. Nepoužívejte vysavač určený kúklidu domácnosti, došlo by kjeho poškození.

y Pro odsávání nebezpečného prachu použijte speciální

vysavač.

• VÝSTRAHA

y Při řezání vzniká prach jehož vdechování je zdraví škod-

livé, zvláště prach zchemicky ošetřených materiálů, proto při práci spilou používejte odsávání/sběr prachu (dle modelu brusky) aještě používejte vhodnou ochranu dýchacích cest. Poraďte se vprodejně sosobními ochrannými prostředky. Při práci zajistěte kvalitní odvětrávání prostoru. Prach zněkterých druhů dřeva, např. zdubu abuku je považován za karcinogen.

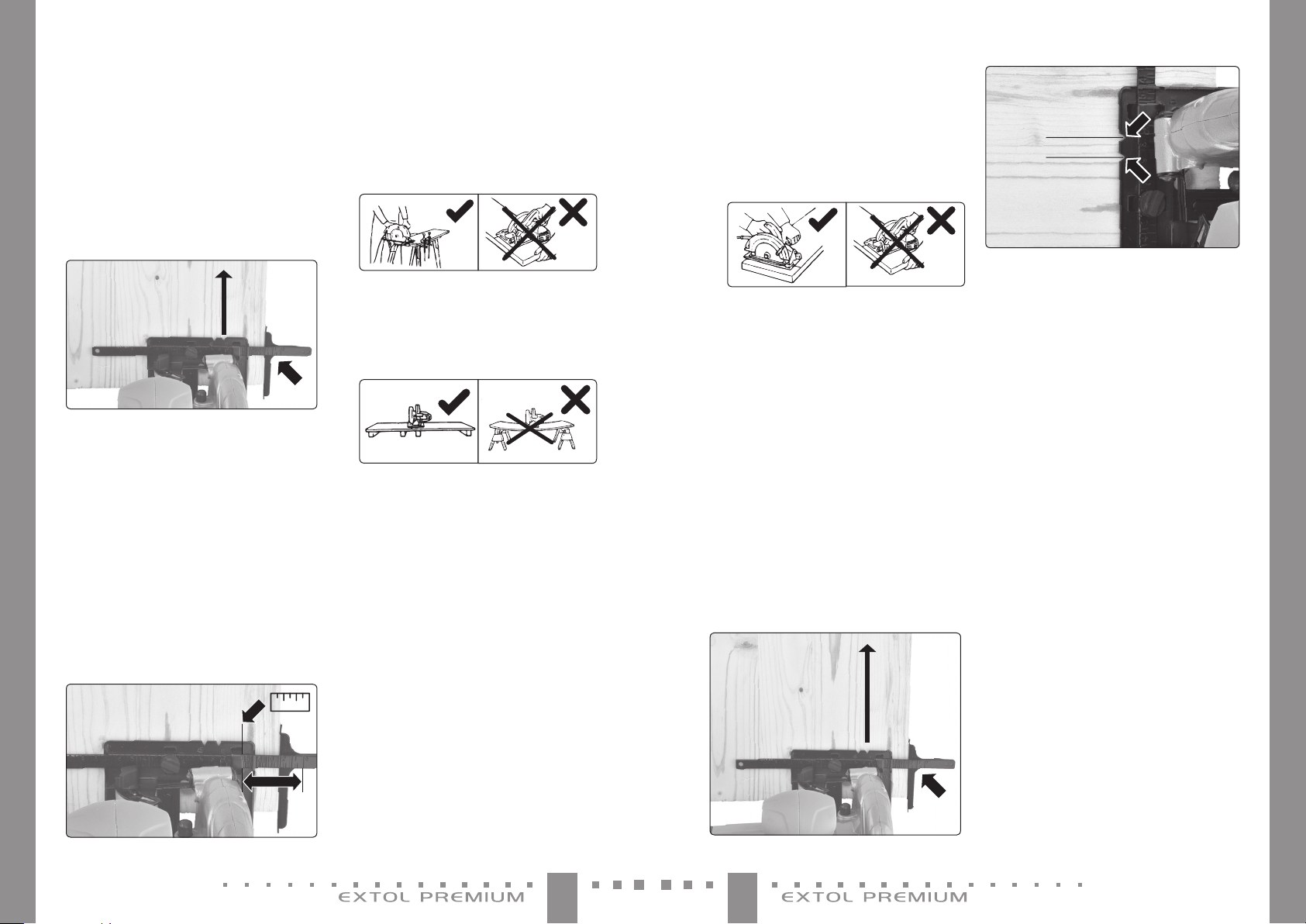

INSTALACE DORAZU PODÉLNÉHO ŘEZU

Obr. 6

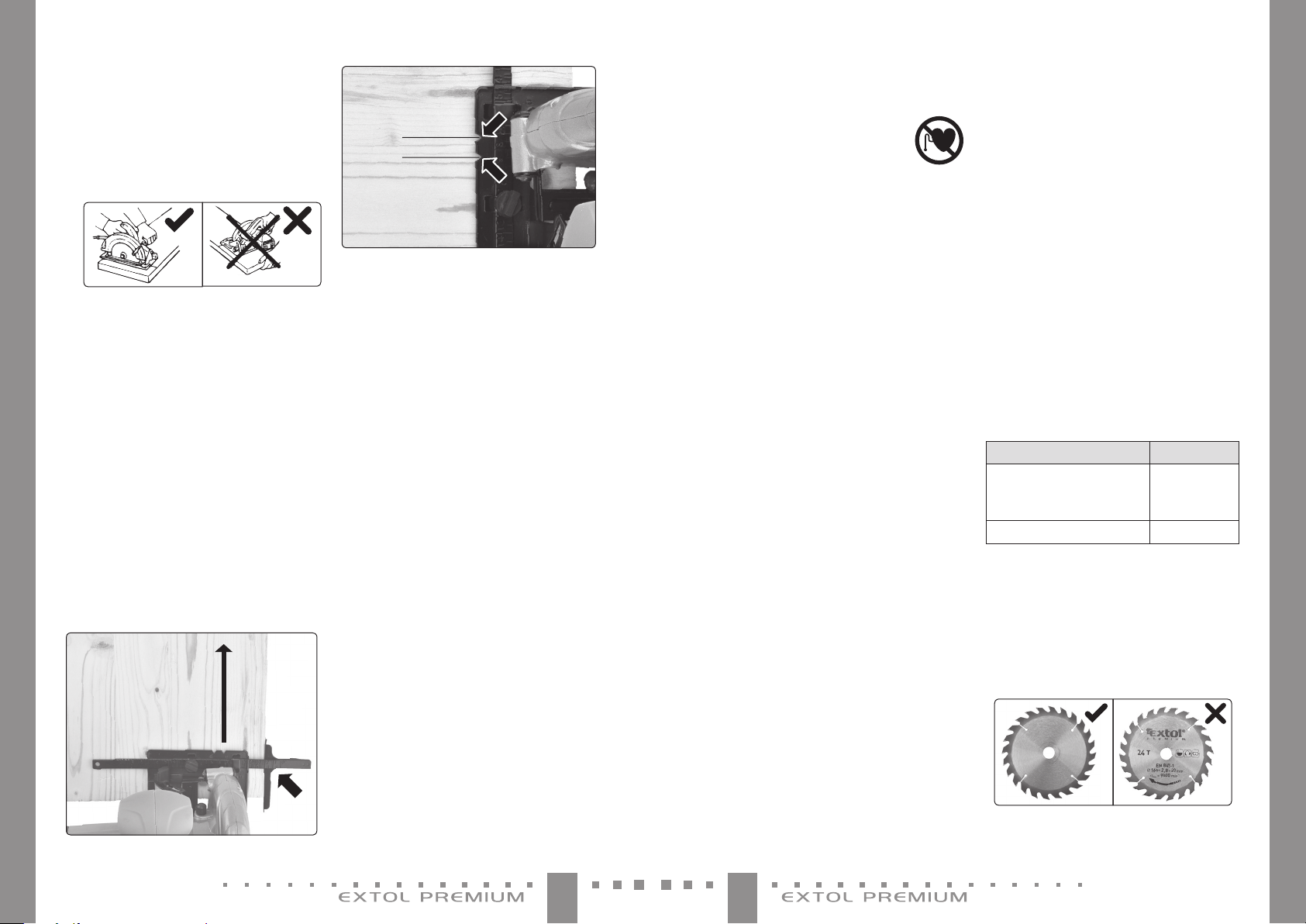

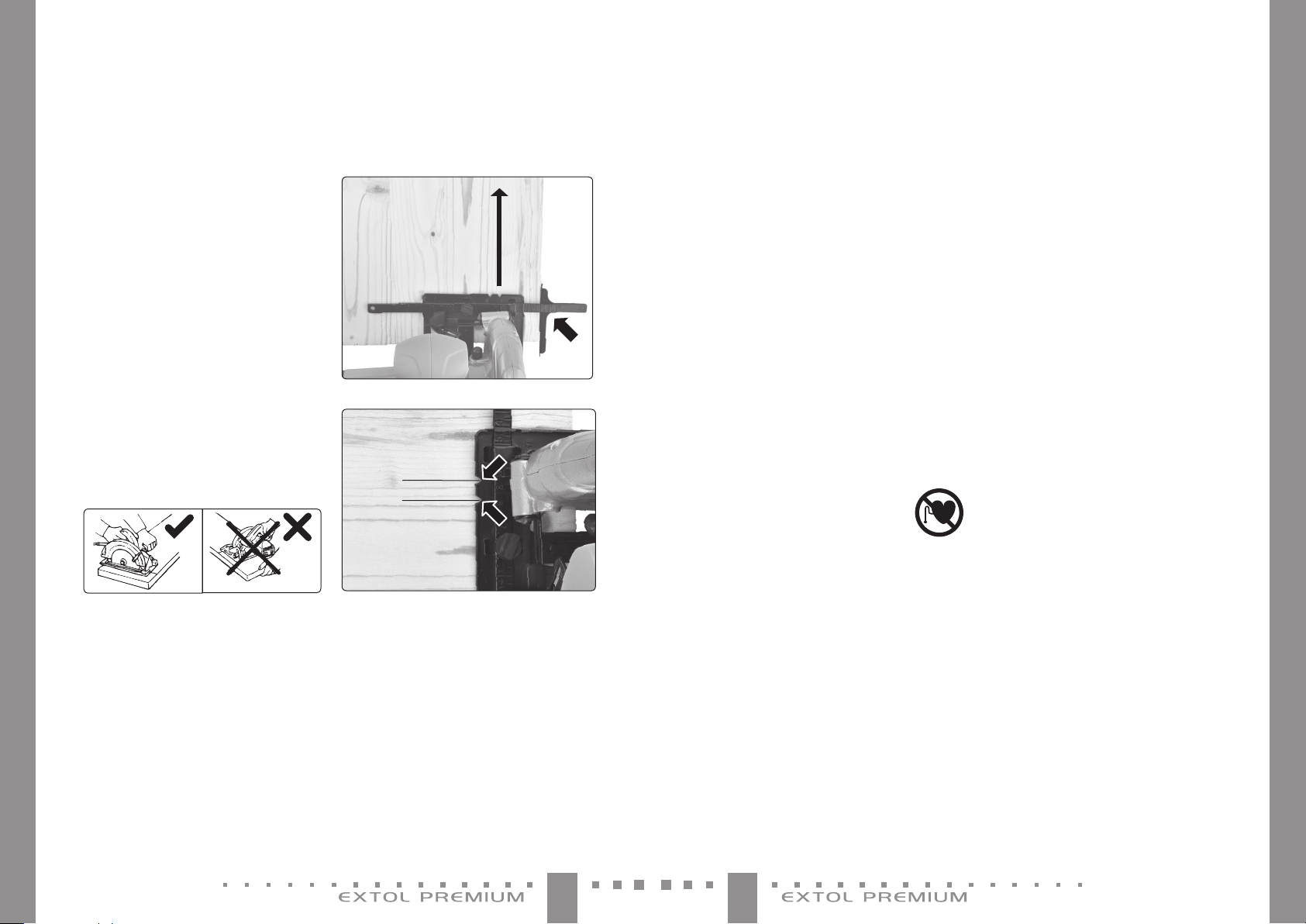

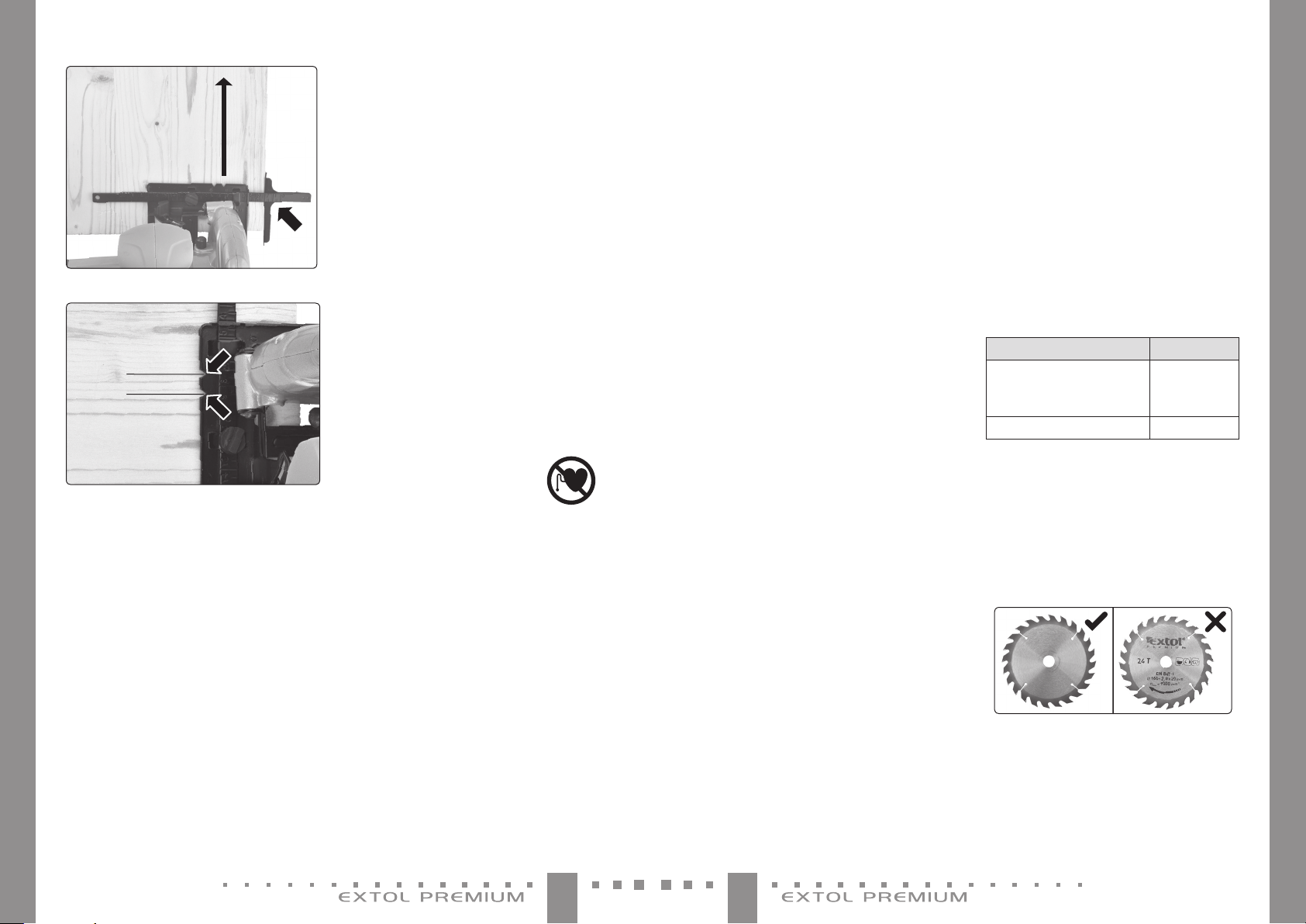

y Doraz podélného řezu (Obr.1, pozice 9) umožňuje vést

přesnou linii řezu podél hrany řezaného materiálu arovněž zabraňuje svírání kotouče během řezání.

y Doraz nalézá uplatnění také při řez ání dílů stejné velikosti.

1. Povolte upínací matici podélného řezu (Obr.1, pozice3) adíl dorazu se stupnicí vložte do drážky vzákladové desce viz. obr.1, pozice 9.

2. Na stupnici dorazu nastavte požadovanou šířku odřezávaného materiálu apoté doraz zajistěte utažením matice. Odměření požadované vzdálenosti na stupnici bočního vodítka se odměřuje od 0na základové desce, viz obr.7.

5,3 cm

Obr. 7

V. Příprava řezaného materiálu

1. Řezaný materiál před řezáním zajistěte vhodným upínacím prostředkem (viz. Obr. 8), např. upnutím svěrkami kpracovní ploše. Nikdy řezaný materiál nedržte rukou nebo zapřený okoleno.

y Velké plochy podepřete na okrajích apoblíž místa

řezu, aby se zmenšilo riziko sevření pilového kotouče azpětného vrhu vlivem prohnutí desky.

2. Na řezaný materiál načr tněte linii řezu.

VI. Zapnutí/vypnutí apráce spilou

• UPOZORNĚNÍ

y Před připojením pily ke zdroji el. napětí se ujistěte, zda

hodnota napětí vzásuvce odpovídá rozsahu 220-240V ~50Hz.

y Před uvedením pily do chodu se přesvědčte ořádném

dotažení všech zajišťovacích prvků azkontrolujte, zda jsou všechny ochranné pr vky na svém místě. Pilu bez všech ochranných prvků nebo se špatně zajištěnými ochrannými prvky nepoužívejte azajistěte nápravu.

y Pro ověření nastavených parametrů pily doporu-

čujeme provést nejprve zkušební řez.

Obr. 8

Obr. 9

CZCZ

Page 5

1. Vidlici přívodního kabelu zasuňte do zásuvky selektrickým proudem.

2. Pilu pevně uchopte oběma rukama za zadní apřední rukojeť (viz Obr. 8) apřední částí základové desky ji položte na řezanou plochu tak, aby se kotouč nedotýkal řezaného materiálu amohl se volně otáčet. Nikdy pilu nedržte jednou rukou.

3. Pro uvedení pily do provozu nejpr ve stiskněte pojistku proti neúmyslnému stisknutí provozního spínače (Obr.1, pozice 19) apak provozní spínač (Obr.1, pozice 17).

Obr. 10

• UPOZORNĚNÍ

y Pokud během chodu přístroje bude patrný

nestandardní zvuk, vibrace či chod, přístroj ihned vypněte, odpojte jej od přívodu el. proudu azjistěte aodstraňte příčinu nestandardního chodu. Je-li nestandardní chod způsoben závadou uvnitř přístroje, zajistěte jeho opravu vautorizovaném ser visu značky Extol® prostřednictvím obchodníka nebo se obraťte přímo na autorizovaný servis (servisní místa naleznete na webových stránkách vúvodu návodu).

4. Pilu nechte dosáhnout plných otáček apoté ji pozvolna posunujte knačrtnuté linii řezu zářezem soznačením 0° vzákladové desce pro kolmý řez azářezem 45°pro šikmý řez (viz Obr. 11A a11B).

Ob r. 11A

0°

≥45°

Ob r. 11B

5. Pilu pozvolným pohybem veďte vpřed po ploše řezaného materiálu, dokud není celý řez ukončen.

y Pilu během řezání veďte rovnoměrným pohybem

sjemným přítlakem ve směru linie řezu. Nadměrný tlak na pilu způsobuje rychlé opotřebení kotouče apřetížení pily, které ji může poškodit.

y Rychlost řezání akvalita řezu závisí na stavu atvaru

zubů pilového kotouče. Proto používejte jen kotouče, které jsou vbezvadném stavu, mají ostré zuby ajsou vhodné pro daný materiál atyp řezu.

y Typ kotouče volte podle tvrdosti řezaného dřeva, dále

jedná-li se ořez příčný, podélný nebo tenký měkký neželezný kov (např. hliník, měď). Jiné druhy kovu (např. železné kovy) se touto pilou řezat nesmějí!

y Pilový kotouč chraňte před poškozením (např. před

nárazy, pády), aby se nezkroutil apod.

y Nestrkejte prsty do výfuku pilin. Mohlo by dojít ke zra-

nění odletujícími třískami.

y Pilu nikdy nezabudovávejte do stolu či jiných nosných

konstrukcí. Pila je určena křezání pouze ručním vedením přístroje jako takového.

y Pilu nikdy nepoužívejte křezání ve výšce nad úrovní

těla. Vtéto pozici není zajištěna dostatečná stabilita pro bezpečnou práci.

y Pro řezání nepoužívejte kotouče vyrobené zrychlořezné

oceli HSS. Tyto kotouče jsou křehké amohly by během řezání prasknout.

y Přístroj za chodu vytváří elektromagnetické pole, které

může negativně ovlivnit fungování aktivních či pasivních lékařských implantátů (kardiostimulátorů) aohrozit život uživatele. Před používáním tohoto nářadí se informujte ulékaře či výrobce implantátu, zda můžete stímto přístrojem pracovat.

y Pilu používejte pouze kúčelu použití, ke kterému je

určena. Pilu žádným zbůsobem neupravujte anepřenastavujte pro jiný účel použití.

y Provozní spínač nezajišťujte ve stisknuté poloze pro

trvalý chod. Provozní spínač musí být nutné okažitě uvolnit vpřípadě potřeby či nebezpečné situace !

VYPNUTÍ PILY

y Pilu vypněte uvolněním provozního spínače.

VII. Čištění aúdržba

• UPOZORNĚNÍ

y Před servisní údržbou, instalacemi, seřizováním pily

apod. odpojte pilu od zdroje el. proudu.

y Po ukončení práce pilu očistěte od pilin aprachu.

Ktomu použijte štětec, textilii nebo stlačený vzduch.

y Je nezbytné udržovat čisté větrací otvory motoru

(Obr.1, pozice 2), aby nedocházelo kpřehřívání motoru vdůsledku nedostatečného proudění vzduchu aaby byl čistý prostor pohybu výkyvného krytu kotouče (Obr.1, pozice 10), aby se jím dalo volně pohybovat aaby se samovolně po vychýlení ihned vracel zpět. Toto fungování krytu je zbezpečnostních důvodů naprosto nezbytné.

y Rovněž očistěte pilový kotouč apřípadně jej ošetřete

protikorozním olejem. Před použitím pily kotouč od oleje očistěte, aby nedošlo ke znečištění řezaného dřeva, pokud na to záleží.

• UPOZORNĚNÍ

y Pilu nikdy nečistěte organickými rozpouštědly (např. na

bázi acetonu), došlo by kpoškození plastového krytu. Kčištění lze použít hadřík namočený vroztoku saponátu. Zamezte však vniknutí vody do vnitřních částí pily.

y Pilu vžádném případě neupravujte pro jiné účely použití.

KONTROLA/VÝMĚNA UHLÍKŮ

y Pokud je během chodu nářadí patrné jiskření uvnitř

nebo je-li jeho chod nepravidelný, nechte vautorizovaném servisu značky Extol® zkontrolovat opotřebení uhlíkových kartáčů, které se nacházejí uvnitř nářadí. Kontrolu avýměnu smí provádět pouze autorizovaný servis značky Extol®, protože je nutný zásah do vnitřních částí přístroje. Ser visní místa naleznete na webových stránkách vúvodu návodu. Uhlíky musí být vyměněny originálními kusy.

y Pro opravu přístroje musí být použity originální díly

výrobce.

y V případě potřeby záruční opravy výrobku se obraťte

na obchodníka, ukterého jste výrobek zakoupili akterý zajistí opravu vautorizovaném ser visu značky Extol®. Pro pozáruční opravu se obraťte přímo na autorizovaný servis značky Extol® (servisní místa naleznete na webových stránkách vúvodu návodu).

NÁHRADNÍ PŘÍSLUŠENSTVÍ KZAKOUPENÍ V PŘÍPADĚ POTŘEBY

Položka Obj. číslo

Pilový kotouč Extol® Premium 160 ×2,0 ×20 mm; 24 T, šířka SK plátků 2,8 mm

Uhlíky 8893005C

88 03213

Tabulka 1

• UPOZORNĚNÍ

y Náhradní pilový kotouč Extol® Premium 8803213

je nutné do pily instalovat tak, aby orientace pilových zubů odpovídala orientaci šipky na krytu kotouče pily dle obr.2, pozice 5., tzn. pilové zuby musí být orientovány směrem nahoru od základny pily anikoli dolů, viz obr. 12

Obr. 12

CZCZ

Page 6

 Bezplatná záruční oprava se vztahuje pouze

na výrobní vady výrobku (skryté avnější) anevztahuje se na opotřebení výrobku vdůsledku nadměrné zátěže či běžného používání nebo na poškození výrobku způsobené nesprávným používáním.

y Vpřípadě sporu mezi kupujícím aprodávajícím ve vzta-

hukupní smlouvy, který se nepodařilo mezi stranami urovnat přímo, má kupující právo obrátit se na obchodní inspekci jako subjekt mimosoudního řešení spotřebitelských sporů. Na webových stránkách obchodní inspekce je odkaz na záložku „ADR-mimosoudní řešení sporů“.

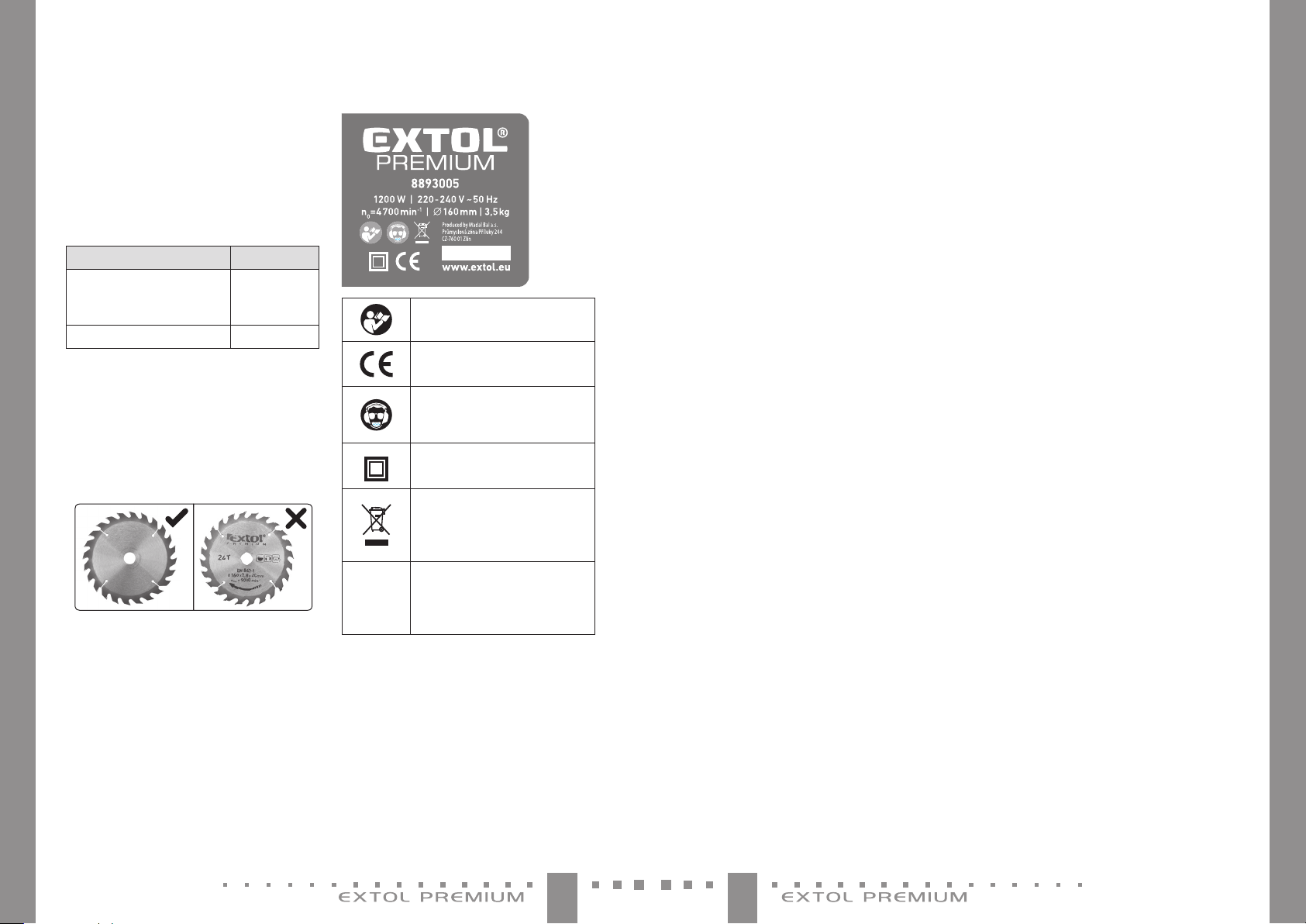

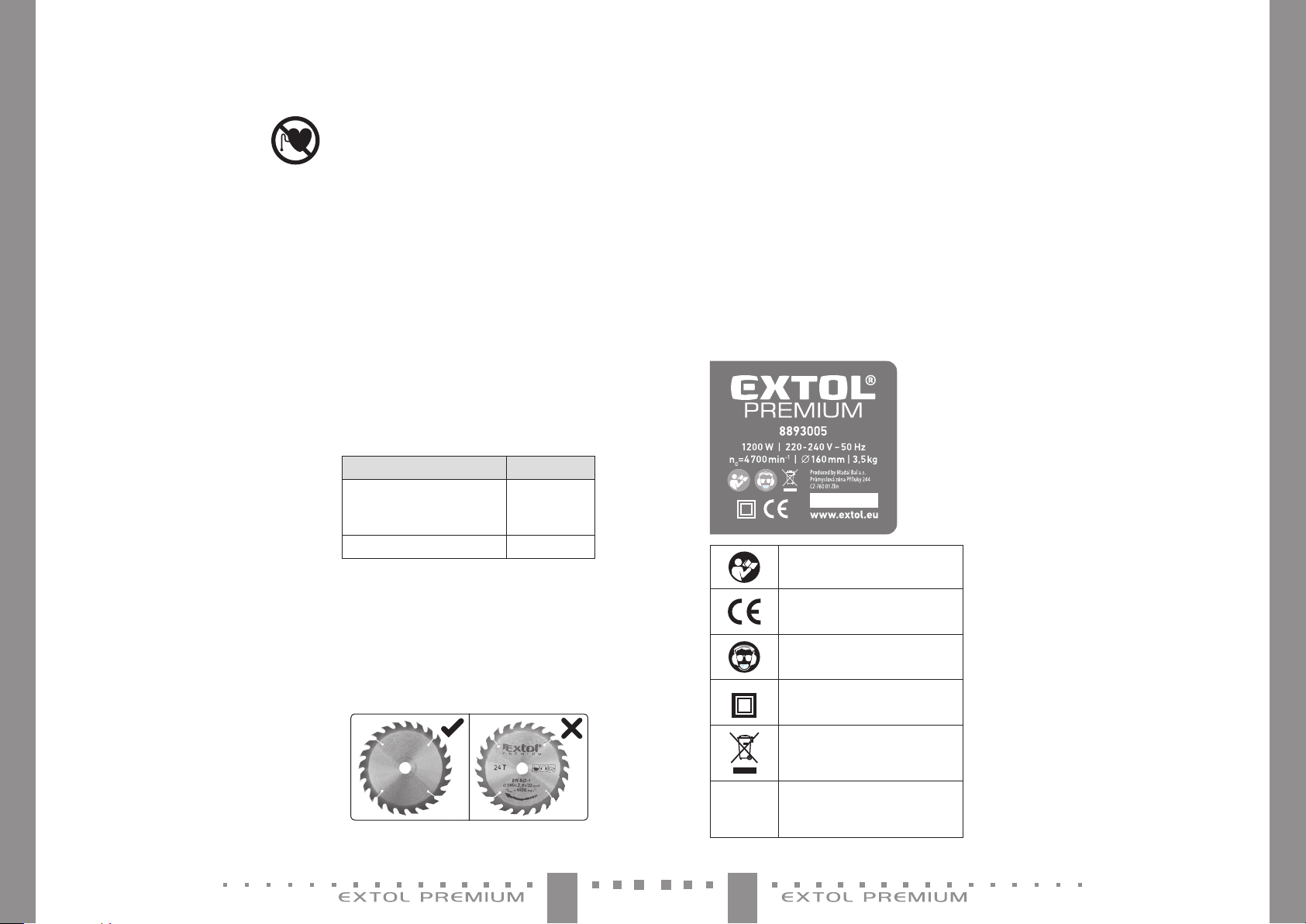

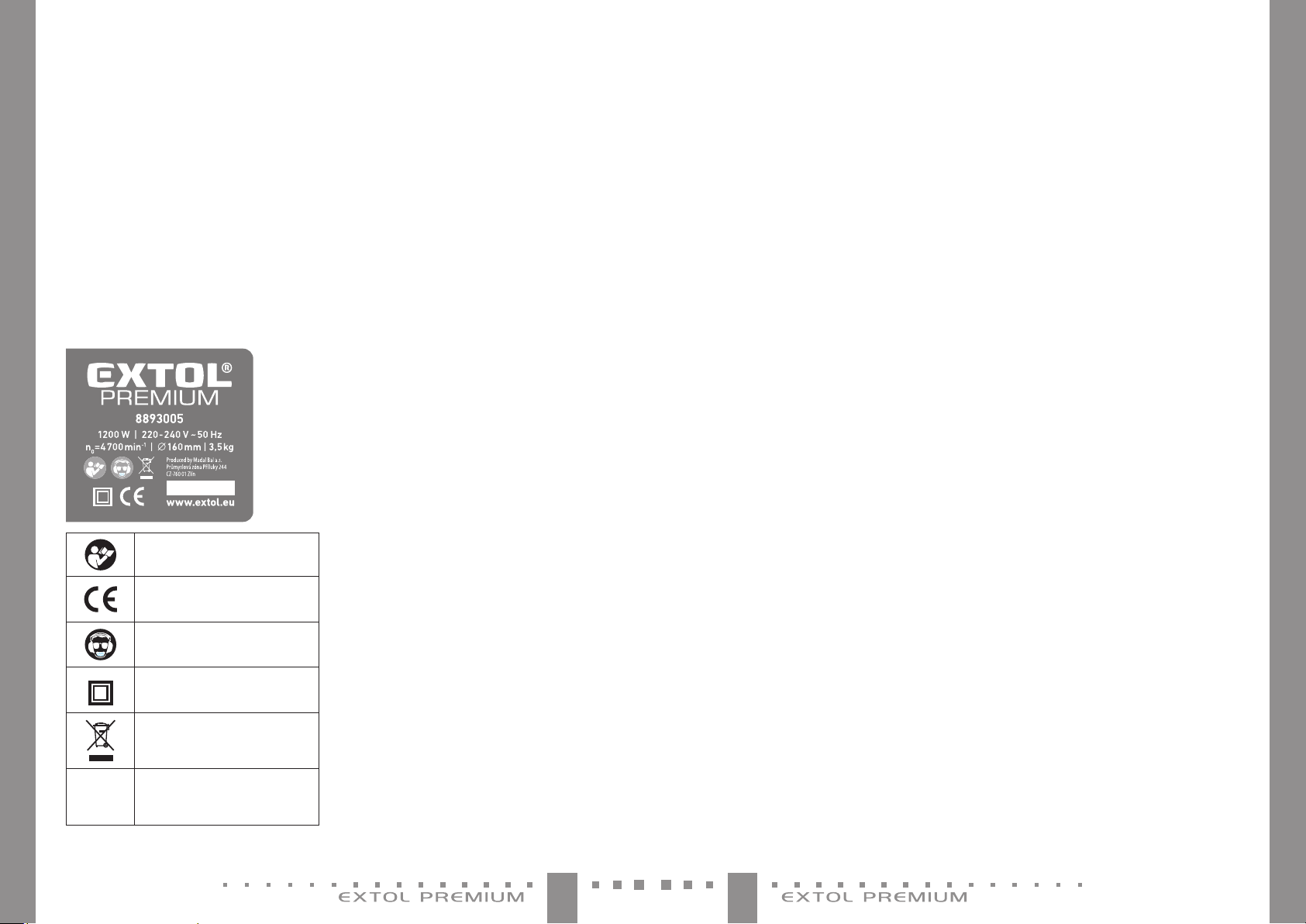

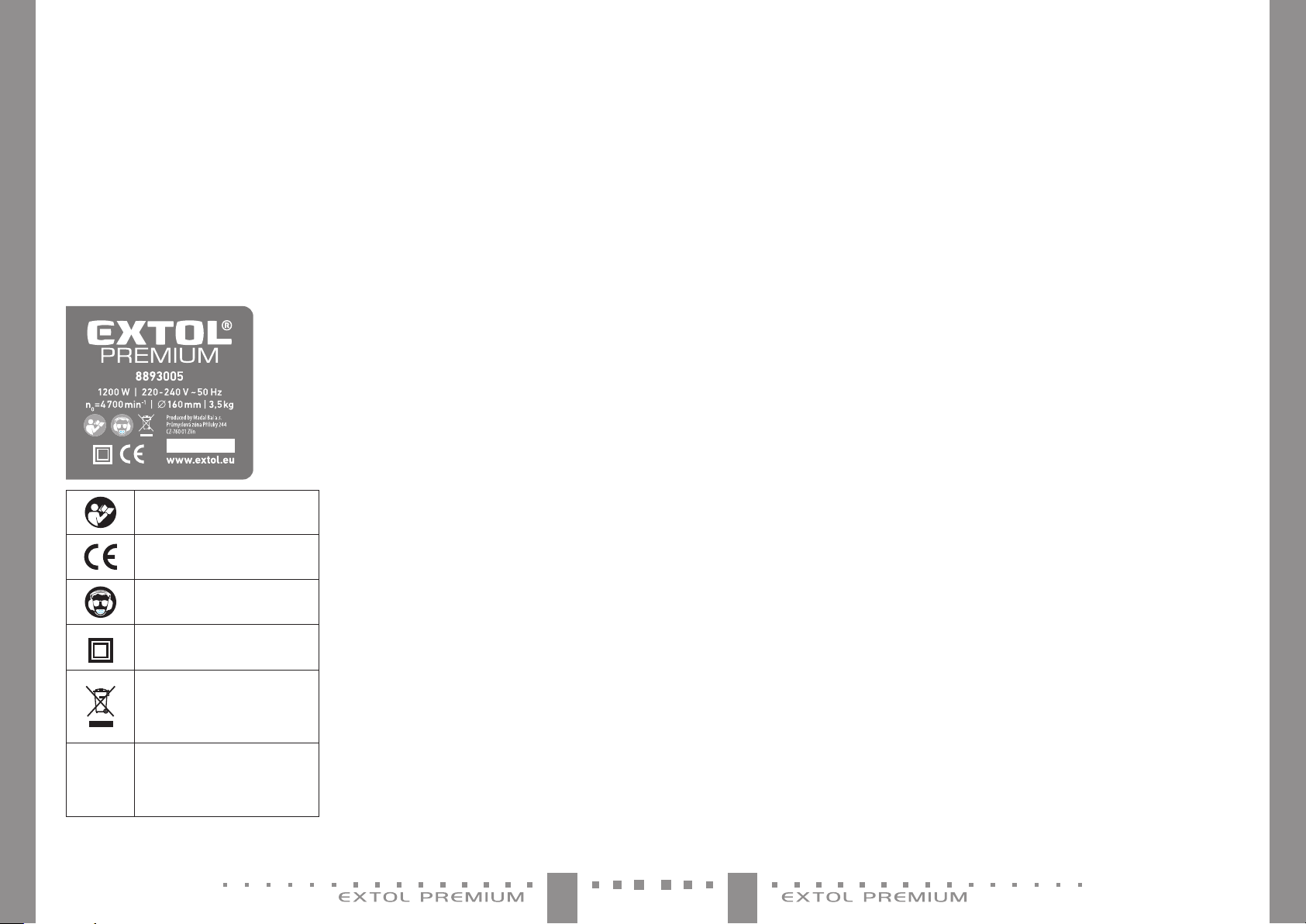

VIII. Štítek stechnickými údaji

Před použitím si přeč těte návod kpoužití.

Odpovídá příslušným požadavkům EU.

Při práci používejte vhodnou ochranu zraku, sluchu adýchacích ces t.

Zařízení třídy ochrany II. Dvojitá izolace.

Symbol elektroodpadu. Výrobek nevyhazujte do směsného odpadu, ale odevzdejte kekologické lik vidaci.

Sériové

číslo

Na štítku pily je uvedeno sériové číslo zahrnující rok, měsíc v ýroby apořadové číslo výrobku nebo série.

Tabulka 2

IX. Obecné bezpečnostní pokyny pro elektrické nářadí

• VÝSTRAHA!

Je nutno přečíst všechny bezpečnostní pokyny, návod kpoužívání, obrázky apředpisy dodané stímto nářadím. Nedodržení veškerých násle dujících pokynů může

vést kúrazu elektrick ým proudem, ke vzniku požáru a/nebo kvážnému zranění osob.

Veškeré pok yny anávod kpoužívání se musí uschovat, aby bylo možné do nich později nahlédnout.

Výrazem „elektrické nářadí “ ve všech dále uvedených výstražných pokynech je myšleno elektrické nářadí napájené (pohyblivým přívodem) ze sítě, nebo elek trické nářadí napájené zbaterií (bez pohyblivého přívodu).

1 BEZPEČNOST PRACOVNÍHO PROSTŘEDÍ

a) Pracoviště je nutné udržovat včistotě

adobře osvětlené. Nepořádek atmavé prostory

bývají příčinou nehod.

b) Elektrické nářadí se nesmí používat vpro-

středí snebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach.

Velektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.

c) Při používáni elektrického nářadí je nutno

zamezit přístupu dětí adalších osob. Bude-li

obsluha vyrušována, může ztratit kontrolu nad prováděnou činností.

2 ELEKTRICKÁ BEZPEČNOST

a) Vidlice pohyblivého přívodu elektrického

nářadí musí odpovídat síťové zásuvce. Vidlice se nesmí nikdy jakýmkoliv způsobem upravovat. Snářadím, k teré má ochranné spojení se zemí, se nesmí používat žádné zásuvkové adaptéry. Vidlice, které nejsou zne-

hodnoceny úpravami, aodpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem.

b) Obsluha se nesmí tělem dotýkat uzemně-

ných předmětů, jako např. potrubí, tělesa ústředního topení, sporáky achladničky.

Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo spojeno se zemí.

c) Elektrické nářadí se nesmí vystavovat dešti,

vlhku nebo mokru. Vnikne-li do elektrického

nářadí voda, zvyšuje se nebezpečí úrazu elektrickým proudem.

d) Pohyblivý přívod se nesmí používat kjiným

účelům. Elektrické nářadí se nesmí nosit nebo tahat za přívod, ani se nesmí tahem za přívod odpojovat vidlice ze zásuvky. Přívod je nutné chránit před horkem, mastnotou, ostrými hranami nebo pohyblivými částmi.

Poškozené nebo zamotané přívody zvyšují nebezpečí úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku,

musí se použít prodlužovací přívod vhodný pro venkovní použití. Používáni prodlužovacího

přívodu pro venkovní použití omezuje nebezpečí úrazu elektrickým proudem.

f) Používá-li se elektrické nářadí ve vlhkých

prostorech, je nutné používat napájení chráněné proudovým chráničem (RCD). Používá ní

RCD omezuje nebezpečí úrazu elektrickým proudem.

Pojem „proudový chránič (RCD)“ může být nahrazen

pojmem „hlavní jistič obvodu (GFCI)“ nebo „jistič unikajícího proudu (ELCB)“.

3 BEZPEČNOST OSOB

a) Při používání elektrického nářadí musí být

obsluha pozorná, musí se věnovat tomu, co právě dělá, amusí se soustředit astřízlivě uvažovat. Elektrické nářadí se nesmí používat, je-li obsluha unavena nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozor-

nost při používání elektrického nářadí může vést kvážnému poranění osob.

b) Používat osobní ochranné pracovní pro-

středky. Vždy používat ochranu očí. Ochranné

pomůcky jako např. respirátor, bezpečnostní obuv sprotiskluzovou úpravou, tvrdá pokrývka hlavy nebo ochrana sluchu, používané vsouladu spodmínkami práce, snižují nebezpečí poranění osob.

c) Je nutno vyvarovat se neůmyslnému spuš-

tění stroje. Je nutno se ujistit, že je spínač před zapojením vidlice do zásuvky a/nebo při připojování bateriové soupravy, zvedáním či přenášením nářadí vpoloze vypnuto.

Přenášení nářadí sprstem na spínači nebo zapojo-

vání vidlice nářadí se zapnutým spínačem může být příčinou nehod.

d) Před zapnutím nářadí je nutno odstranit

všechny seřizovací nástroje nebo klíče.

Seřizovací nástroj nebo klíč, kter ý zůstane připevněn kotáčející se části elektrického nářadí, může být příčinou poranění osob.

e) Obsluha musí pracovat jen tam, kam bezpeč-

ně dosáhne. Obsluha musí vždy udržovat stabilní postoj arovnováhu. To umožní lepší kontrolu

nad elektrickým nářadím vnepředvídaných situacích.

f) Oblékat se vhodným způsobem. Nenosit

volné oděvy ani šperky. Obsluha musí dbát, aby měla vlasy aoděv dostatečně daleko od pohyblivých částí. Volné oděvy, šperky adlouhé

vlasy mohou být zachyceny pohybujícími se částmi.

g) Jsou-li kdispozici prostředky pro připojeni

zařízení kodsávání asběru prachu, je nutno zajistit, aby se taková zařízení připojila asprávně používala. Použití těchto zařízení může

omezit nebezpečí způsobená vznikajícfm prachem.

h) Obsluha nesmí dopustit, aby se kvůli rutině,

která vychází zčastého používání nářadí, stala samolibou, azačala ignorovat zásady bezpečnosti nářadí. Neopatrná činnost může ve

zlomku vteřiny způsobit závažné poranění.

4 POUŽÍVÁNÍ AŮDRŽBA ELEKTRICKÉHO

NÁŘADÍ

a) Elektrické nářadí se nesmí přetěžovat. Je

nutné používat správné elektrické nářadí, které je určené pro prováděnou práci. Správné

elektrické nářadí bude lépe abezpečněji vykonávat práci, pro kterou bylo konstruováno.

b) Nesmí se používat elektrické nářadí, které

nelze zapnout avypnout spínačem. Jakékoliv

elektrické nářadí, které nelze ovládat spínačem, je nebezpečné amusí být opraveno.

c) Před jakýmkoliv seřizováním, výměnou

příslušenství nebo před uskladněním elektrického nářadí je nutno vytáhnout vidlici ze síťové zásuvky a/nebo odejmout bateriovou soupravu zelektrického nářadí, je-li odnímatelná. Tato preventivní bezpečnostní opatření

omezují nebezpečí nahodilého spuštění elektrického nářadí.

1110

CZCZ

Page 7

d) Nepoužívané elektrické nářadí je nutno skla-

dovat mimo dosah dětí anesmí se dovolit osobám, které nebyly seznámeny selektrickým nářadím nebo stěmito pokyny, aby nářadí používaly. Elektrické nářadí je vrukou

nezkušených uživatelů nebezpečné.

e) Elektrické nářadí apříslušenství je nutno

udržovat. Je třeba kontrolovat seřízení pohybujících se částí ajejich pohyblivost, soustředit se na praskliny, zlomené součásti ajakékoliv další okolnosti, které mohou ohrozit funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším použitím je nutno zajistit jeho opravu. Mnoho nehod je

způsobeno nedostatečně udržovaným elek trickým nářadím.

f) Řezací nástroje je nutno udržovat ostré

ačisté. Správně udržované anaostřené řezací

nástroje smenší pravděpodobností zachytí za materiál nebo se zablokují apráce snimi se snáze kontroluje.

g) Elektrické nářadí, příslušenství, pracovní

nástroje atd. je nutno používat vsouladu stěmito pokyny atakovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, ato sohledem na dané podmínky práce adruh prováděné práce. Používání elektrického

nářadí kprovádění jiných činností, než pro jaké bylo určeno, může vést knebezpečným situacím.

h) Rukojeti aůchopové povrchy je nutno udržo-

vat suché, čisté abez mastnot. Kluzké rukojeti

aúchopové povrchy neumožňují vneočekávaných situacích bezpečné držení akontrolu nářadí.

5 SERVIS

a) Opravy elektrického nářadí je nutno svěřo-

vat kvalifikované osobě, která bude používat identické náhradní díly. Tímto způsobem

bude zajištěna stejná úroveň bezpečnosti elektrického nářadí jako před opravou.

X. Doplňkové bezpečnostní pokyny

BEZPEČNOSTNÍ POKYNY PRO VŠECHNY PILY

PŘI ŘEZÁNÍ

a) • NEBEZPEČÍ: Obsluha musí dbát na to, aby měla

ruce vbezpečné vzdálenosti od míst a řezu aod pilového kotouče. Druhou rukou je nutno svírat přídavnou rukojeť nebo skříň motoru. Drží-li se pila

oběma rukama, ruce nemohou bý t pořezány kotoučem.

b) Nesahat pod obrobek. Ochranný kryt nemůže

ochránit obsluhu před dotykem kotouče pod obrobkem.

c) Hloubku řezu je nutno přizpůsobit tloušťce

obrobku. Viditelná část zubů pilového kotouče pod

obrobkem má být menší než výška jednoho zubu.

d) Nikdy se nesmí při řezání držet obrobek vruce

nebo přes koleno. Obrobek je nutno upevnit na pev nou základnu. Je důležité, aby byl obrobek řádně

podepřen anebezpečí dotyku některé části těla, uváznutí kotouče nebo ztráty kontroly bylo sníženo na nejmenší možnou míru.

e) Při provádění činnosti, kde se řezací nástr oj může

dotknout skrytého vedení nebo svého vlastního přívodu, je nutno držet elektromechanické nářadí za izolované úchopové povrchy. Dotyk se „živým“

vodičem způsobí, že se neizolované kovové části elektro mechanického nářadí stanou také „živými“ amohou vést kúrazu uživatele elektrick ým proudem.

f) Při podélném řezání je nutno vždy použít

podélné pravítko nebo vodítko srovnou hranou. Zlepšuje se tak přesnost řezání asnižuje se nebez-

pečí uváznutí kotouče.

g) Vždy je nutno používat kotouče supínacími

otvory správné velikosti atvaru (kosočtverečnými nebo kruhovými). Pilové kotouče, které přes-

ně neodpovídají upínacím součástem pily, nebudou vystředěny, azpůsobí ztrátu kontroly.

h) Nikdy se nesmí používat poškozené nebo

nesprávné podložky nebo šrouby pro upnutí kotouče. Podložky ašrouby pro upnutí kotouče byly

konstruovány speciálně pro vaši pilu sohledem na optimální výkon abezpečnost práce.

DALŠÍ BEZPEČNOSTNÍ POKYNY PRO VŠECHNY PILY

PŘÍČINY ZPĚTNÉHO VRHU ASOUVISEJÍCÍ VÝSTRAHY

y zpětný vrh je náhlá reakce sevřeného, zablokovaného

nebo nevyrovnaného pilového kotouče snásledkem nekontrolovatelného pohybu pily směrem vzhůru aod obrobku směrem kobsluze;

y je-li pilový kotouč sevřen nebo zcela zablokován svíra-

jícím se řezem, zastaví se areakční síla motoru způ sobí rychlé zpětné vymrštění pily směrem kobsluze;

y je-li pilový kotouč natočen nebo nevyrovnán vřezu,

zuby na zadním okraji kotouče mohou narazit shora do povrchu dřeva, kotouč vyskočí zřezu apila je zpětně vymrštěna směrem kobsluze.

Zpětný vrh je důsledkem nesprávného používání pily a/ nebo nesprávných pracovních postupů nebo podmínek alze mu zabránit náležitým dodržováním dále uvedených opatření.

a) Pilu je třeba držet vždy pevně oběma rukama

apaže mít vtakové poloze, aby bylo možno odolat silám zpětného vrhu. Tělo obsluhy se musí nacházet na některé straně kotouče, ne však vrovině kotouče. Zpětný vrh může způsobit,

že pila je vržena zpět, ale síly způsobené zpětným vrhem může uživatel zvládnout při dodržení příslušných bezpečnostních opatření.

b) Dochází-li kuváznutí pilového kotouče nebo

je-li potřeba zjakýchkoliv důvodů přerušit řez, je nutno uvolnit ovládací prvek spínače adržet pilu vmateriálu na místě, dokud se pilový kotouč úplně neza staví. Obsluha se nikdy nesmí pokoušet zvednout pilu zřezu nebo ji táhnout zpět, je-li pilový kotouč vpohybu; vtakových případech může dojít ke zpětnému vrhu. Je nutno hledat příčiny uváznutí pilového

kotouče azpůsoby, jak tyto příčiny odstranit.

c) Spouští-li se pilový kotouč vobrobku, je třeba

pilový kotouč vycentrovat vřezu tak, aby pilové zuby nebyly zanořeny vmateriálu. Uvázne-li

pilový kotouč, může být po opětném spuštění pila tlačena vzhůru zobrobku nebo může dojít ke zpětnému vrhu.

d) Velké řezivo je nutno podepřít, aby se minima-

lizovalo riziko zpětného vrhu asevření pilového kotouče. Velké řezivo má tendenci prohýbat se

vlastní vahou. Pod deskou musí být podložky na obou stranách poblíž řezu apoblíž okrajů.

e) Nesmí se používat tupé nebo poškozené pilové

kotouče. Nenaostřené nebo nesprávně nastavené pilové kotouče vytvářejí úzkou drážku řezu azpůsobují tak nadměrné tření, které omezuje otáčení kotouče avede ke zpětnému vrhu.

f) Předtím, než se začne řezat, musí se dostatečně

aspolehlivě utáhnout páčky zajišťující nastavení hloubk y řezu aúhlu úkosu pilového kotouče.

Mění-li se nastavení polohy kotouče během řezání, může dojít kuváznutí kotouče ake zpětnému vrhu.

g) Je nutno věnovat zvýšenou pozornost při řezání

do stávají cích zdí nebo jiných m íst, kam není vidět.

Kotouč, kter ý pronikne na druhou stranu materiálu, může říznout do předmětu, který může způsobit zpětný vrh.

BEZPEČNOSTNÍ POKYNY PRO PILY S VNĚJŠÍM VÝKYVNÝM KRYTEM

FUNKCE SPODNÍHO OCHRANNÉHO KRYTU

a) Před každým použitím je nutno zkontrolovat,

zda se spodní ochranný kryt řádně zavírá. Nesmí se pracovat spilou, jestliže se spodní ochranný kryt nepohybuje volně anezavírá se okamžitě. Nikdy se nesmí zajišťovat spodní ochranný kryt votevřené poloze např. svěrkami nebo přivázáním. Dojde-li kneúmyslnému pádu

pily na zem, spodní ochranný kryt se může ohnout. Je nutno odklopit spodní ochranný kryt pomocí odklápěcí páčky aujistit se, zda se pohybuje volně apři jakémkoliv úhlu otevření nebo nastavené hloubce řezu se nedotýká pilového kotouče ani žádné jiné části pily.

b) Je třeba kontrolovat funkci pružiny spodního

ochranného krytu. Není-li funkce ochranného krytu avratné pružiny správná, tyto části se před použitím musí nechat opravit. Spodní

ochranný kryt může pomalu reagovat zdůvodu poškození některé části, lepivých usazenin nebo nánosu nečistot.

1312

CZCZ

Page 8

c) Spodní ochranný kryt se smí odklápět ručně

ZÁRUČNÍ APOZÁRUČNÍ SERVIS

Pro uplatnění práva na záruč ní opravu zboží se obraťte na obchodníka, ukterého jste zboží zakoupili.

Pro pozáruč ní opravu se můžete také obr átit na náš autorizovaný ser vis.

Nejbližší servisní místa naleznete na w ww.extol.cz. Vpříp adě dotazů Vám poradíme na ser visní lince 222 745 130.

pouze ve speciálních případech řezání, jako např. řezy „ponořením do materiálu“ nebo „složené řezy“. Ochranný kryt je nutno odklopit pomocí odklápěcí páčky auvolnit jej vokamžiku, kdy pilov ý kotouč pronikne do materiálu.

Ve všech ostatních případech řezání by měl spodní ochranný kryt fungovat automaticky.

d) Před položením pily na pracovní stůl nebo

na podlahu je nutno vždy zkontrolovat, zda spodní ochranný kryt zakrývá pilový kotouč.

Nechráněný dobíhající kotouč způsobí zpětný pohyb pily ařeže všechno, co mu přijde do cesty. Je nutno si uvědomit, jak dlouho trvá zastavení kotouče po uvolnění spínače.

XI. Skladování

y Očištěný přístroj skladujte na suchém místě mimo

dosah dětí steplotami do 45°C. Nářadí chraňte před přímým slunečním zářením, sálavými zdroji tepla, vlhkostí avniknutím vody.

XII. Likvidace odpadu

OBALOVÉ MATERIÁLY

y Obalové materiály vyhoď te do příslušného kontejneru

na tříděný odpad.

NEPOUŽITELNÁ PILA

y Nepoužitelný výrobek nevyhazujte do směsného odpa-

du, ale odevzdejte jej kekologické likvidaci. Dle směrnice 2012/19 EU nesmí být elektrozařízení vyhazováno do směsného odpadu, ale odevzdáno kekologické lik vidaci do sběru elektrozařízení. Informace osběrných místech apodmínkách sběru obdržíte na obecním úřadě.

XIII. Záruční lhůta apodmínky

ODPOVĚDNOST ZA VADY ZÁRUKA

Uplatnění nároku na bezplatnou záruční opravu se řídí zákonem č. 89/2012 Sb., přičemž odpově dnost za vady na Vámi zakoupený výrobek platí po dobu 2let od data jeho zakoupení- p okud např. na obalu či promomateriálu není uvedena delší doba pro nějakou č ást či celý výrobek. Při splnění ní že uvedených podmínek, k teré jsou vsouladu stímto zákonem, Vám v ýrobek bude bezplat ně opraven.

ZÁRUČNÍ PODMÍNKY

1) Prodávající je povinen spotřebiteli zboží předvést (pokud to jeho povaha umožňuje) avystavit doklad okoupi vsouladu se zákonem. Všechny údaje vdokladu okoupi musí být vypsány nesmazatelným způsobem vokamžiku prodeje zboží.

2) Již při výběru zboží pečlivě zvažte, jaké funkce ačinnosti od výrobku požadujete. To, že výrobek nevyhovuje Vašim pozdějším technickým nárokům, není důvodem kjeho reklamaci.

3) Při uplatnění nároku na bezplatnou opravu musí být zboží předáno sřádným dokladem okoupi.

4) Pro přijetí zboží kreklamaci by mělo bý t pokud možno očištěno azabaleno tak, aby při přepravě nedošlo kpoškození (nejlépe voriginálním obalu). Vzájmu přesné diagnostiky závady ajejího dokonalého odstranění spolu svýrobkem zašlete ijeho originální příslušenst ví.

5) Ser vis nenese odpovědnost za zboží poškozené přepravcem.

6) Servis dále nenese odpovědnost za zaslané příslušenství, které není součásti základního vybavení výrobku. Výjimkou jsou případy, kdy příslušenství nelze odstranit zdůvodu vady výrobku.

7) Odpovědnost za vady („záruka“) se vztahuje na skryté aviditelné vady výrobku.

8) Záruční opravu je oprávněn vykonávat výhradně autorizovaný servis značky Ex tol.

9) Vý robce odpovídá za to, že vý robek bude mít po celou dobu odpověd nosti za vady vlastn osti aparametr y uvedené vtechnic kých údajích, při dodr žení návodu kpoužití.

10) Nárok na bezplatnou opravu zaniká, jestliže: a) výrobek nebyl používán audržován podle návodu

kobslu ze.

11) Odpovědnost za vady se nevztahuje na běžné opo-

12) Odpovědnost z a vady se nevztahuje na opotřebení

13) Poskytnutím záruky nejsou dotčena práva kupujícího,

14) Nelze uplatňovat nárok na bezplatnou opravu vady, na

15) Na vyměné zboží či jeho č ást vzáruční lhútě neplyne

b) byl proveden jakýkoliv zásah do konstrukce stroje bez

předchozího písemného povolení vydaného firmou Madal Bal a.s. nebo autorizovaným servisem značky Extol.

c) výrobek byl používán vjiných podmínkách nebo

kjiným účelům, než ke kterým je určen.

d) byla některá část výrobku nahrazena neoriginální

součásti.

e) k poškození výrobku nebo knadměrnému opotře-

bení došlo vinou nedostatečné údržby.

f) výrobek havaroval, byl poškozen vyšší mocí či

nedbalostí uživatele.

g) škody vzniklé působením vnějších mechanických,

teplotních či chemických vlivů.

h) vady byly způsobeny nevhodným skladováním, či

manipulací svýrobkem.

i) výrobek byl používán (pro daný t yp výrobku)

vagresivním prostředí např. prašném, vlhkém. j) výrobek byl použit nad rámec přípustného zatížení. k) bylo provedeno jakékoliv falšování dokladu okoupi

či reklamační zprávy.

třebení výrobku nebo na použití v ýrobku kjiným účelům, než ke kterým je určen.

výrobku, které je přirozené vdůsledku jeho běžného používání, např. obroušení brusných kotoučů, niž ší kapacita akumulátoru po dlouhodobém používání apod.

která se ke koupi věci váží podle zvláštních právních předpisů.

kterou již byla prodávajícím posky tnuta sleva. Pokud si spotřebitel výrobek svépomocí opraví, pak v ýrobce ani prodávající nenese odpovědnost za případné poškození výrobku či újmu na zdraví vdůsledku neodborné opravy či použití neoriginálních náhradních dílů.

nová 2letá záruka od data výměny, ale 2letá záruka se počítá od data zakoupení původního výrobku.

1514

CZCZ

Page 9

EU Prohlášení oshodě

Výrobce Madal Bal a.s. •Bartošova 4 0/3, 76001 Zlín •IČO: 49433717

prohlašuje,

že následně označené zařízení na základě své koncepce akonstrukce,

stejně jako na trh uvedená provedení, odpovídají příslušným b ezpečnostním požadavkům Evropské unie.

Při námi neods ouhlasených změnách zařízení ztrácí toto prohláš ení svou platnost.

Toto prohlášení se v ydává na výhradní odpovědnost vý robce.

Extol® Premium 8893005

Ruční kotoučová pila, 1200 W; 160 mm

byla navržena av yrobena ve shodě snásledujícími normami:

Úvod

Vážený zákazník, ďakujeme za dôveru, ktorú ste prejavili značke Ex tol® kúpou tohto výrobku.

Výrobok bol podrobený testom spoľahlivosti, bezpečnosti akvality predpísaných nor mami apredpismi Európskej únie. S akýmikoľ vek otázkami sa obráť te na naše zákaznícke aporadenské centrum:

www.extol.sk Fax: +421 2212 920 91  Tel.: +421 2212 920 70

Distribútor pre Slovenskú republiku: Madal Bal s.r.o., Pod gaštanmi 4F, 821 07 Bratislava Výrobca: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika Dátum vydania: 28. 5. 2017

EN 60745-1:2009+A11:2010+AC1+Z1, EN 60745-2-5:2010 (do 5.5.2018);

EN 62841:2015, EN 62841-2-5:2014 (od 5.5.2018)

EN 55014-1:2006 +A1:2009+A2:2011; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-3:2013; EN 62321:2008

a harmonizačními předpisy:

2006/42 ES 2014/30 EU 2011/65 EU

Kompletaci te chnické dokumentace 2006/42 ES provedl Martin Šenkýř se sídlem na adre se výrobce.

Technická dokumentace (2006/42 ES) je dostupná na adrese výrobce.

Místo adatum v ydání EU prohlášení oshodě: Zlín 28.3.2017

Osoba oprávněná vypracováním EU prohlášení oshodě jménem vý robce

(podpis, jméno, funkce):

Martin Šenkýř

člen představenstva společnosti vý robce

I. Charakteristika –účel použitia

9 Kotúčová píla Extol® Premium 8893005 je určená

navykonávanie priečnych, pozdĺžnych ašikmých rezov do dreva.

9 S použitím príslušných rezných kotúčov je možné

rezať ajtenkostenné mäkké neželezné kovy (napr. hliník, meď) či plast. Rezanie železných kovov je neprípustné.

9 Konštrukcia ochranného krytu kotúča umožňuje

pripojiť vonkajšie odsávanie pilín, atak je možné vykonávať čistú prácu.

9 Príjemný spôsob aretácie vretena prostredníctvom

tlačidla zv yšuje komfort pri výmene kotúča.

9 Píla je určená na práce domácich majstrov pri použití

vdomácom prostredí.

1716

SKCZ

Page 10

II. Technické údaje

III. Súčasti aovládacie prvky

Objednávacie číslo 8893005

Príkon 1200 W Otáčky bez zaťaženia 4700 min

-1

Napájacie napätie 220 –240 V~ 50 Hz Nastaviteľný uhol sklonu rezu 0 –45°

PREREZANIE

y pri uhle sklonu 0° 55 mm y pri uhle sklonu 45° 35 mm

Rozmer základovej dosky 25,5 cm ×12,5 cm Materiál základovej dosky oceľ

ŠPECIFIKÁCIE PÍLOVÉHO KOTÚČA, KTORÝ JE SÚČASŤOU PÍLY

Priemer kotúča 160 mm Hrúbka tela kotúča 1,35 mm Hrúbka SK plátku kotúča (šírka rezu) 2,5 ±5 % mm Priemer otvoru kotúča na upnutie 20 mm Počet zubov kotúča 18

Hladina akustického tlaku L Hladina akustického výkonu L

Max. hladina vibrácií ah pri rezaní dreva/kovu

93,1 dB(A); odchýlka K=±3

104,3 dB(A); neistota K= ±3

4,03 m/s2; neistota K= ±1,5 (súčet troch osí)

Krytie IP20 Hmotnosť skotúčom (bez kábla) 3,5 kg Trieda ochrany II.; dvojitá izolácia

Uvedené prerezanie (maximálna hĺbka rezu) sa dosi-

ahne spoužitím pílového kotúča spriemerom 160 mm.

Hladina akustického výkonu presahuje hodnotu

85dB(A), preto pri práci spílou používajte vhodnú ochranu sluchu.

y Deklarovaná súhrnná hodnota vibrácií adeklaro-

vaná hodnota emisie hluku sa zmerala vsúlade so štandardnou skúšobnou metódou asmie sa použiť na porovnanie jedného náradia siným. Deklarovaná súhrnná hodnota vibrácií adeklarovaná hodnota

• VÝSTRAHA

y Emisia vibrácií ahluku počas skutočného používania

náradia sa môže lí šiť od deklarovaných hodnôt vzávislosti od spôsobu, akým sa náradie používa, najmä aký sa opracováva druh obrobku.

y Je nutné určiť bezpečnostné meranie naochranu

obsluhujúcej osoby, ktoré sú založené na zhodnotení expozície vskutočných podmienkach používania (počítať so všetkými časťami pracovného cyklu, ako je čas, vktorom je náradie vypnuté akedy beží naprázdno okrem času spustenia).

emisie hluku sa smie tiež použiť napredbežné stanovenie expozície.

17 16

11 12

Obr. 1

Obr. 1, Pozícia –popis

1. Prídavná rukoväť

2. Vetracie otvory motora

3. Upínacia matica pozdĺžneho rezu

4. Matica na nastavenie uhla sklonu rezu

5. Tlačidlo aretácie vretena

6. Základová doska

7. Zárez na umiestnenie línie šikmého rezu

8. Zárez na umiestnenie línie kolmého rezu

9. Doraz pozdĺžneho rezu so stupnicou merania dĺžky

10. Dolný výkyvný ochranný kr yt kotúča

11. Upínacia skrutka spodložkou

12. Pílový kotúč

13. Páčka na odklápanie dolného kry tu kotúča

14. Prívodný kábel

15. Výf uk pilín smožnosťou pripojenia vonkajšieho odsávania

16. Horný ochranný kryt kotúča

17. Prevádzkový spínač

18. Hlavná rukoväť

19. Poistka proti neúmyselnému stlačeniu prevádzkového spínača

20. Matica spáčkou na nastavenie hĺbky rezu

21. Stupnica hĺbky rezu

1918

SKSK

Page 11

IV. Pred uvedením do prevádzky

• UPOZORNENIE

y Pred použitím si prečítajte celý návod na použitie

aponechajte ho priložený pri výrobku, aby sa sním obsluha mohla oboznámiť. Pokiaľ výrobok komukoľvek požičiavate alebo ho predávate, priložte knemu ajtento návod na použitie. Zabráňte poškodeniu tohto návodu. Výrobca nenesie zodpovednosť za škody či zranenia vzniknuté používaním prístroja, ktoré je vrozpore stýmto návodom. Pred použitím prístroja sa oboznámte so všetkými ovládacími prvkami asúčasťami atiež so spôsobom vypnutia prístroja, aby ste ho mohli vprípade nebezpečnej situácie ihneď vypnúť.

y Pred použitím skontrolujte pevné upevnenie všetkých

súčastí askontrolujte, či nejaká časť prístroja, ako napr. bezpečnostné ochranné prvky nie sú poškodené, či zle nainštalované alebo či nechýbajú na svojom mieste. Prístroj spoškodenými alebo chýbajúcimi časťami nepoužívajte azaistite jeho opravu vautorizovanom servise značky –pozrite kapitolu Servis aúdržba.

MONTÁŽ/VÝMENA PÍLOVÉHO KOTÚČA

• UPOZORNENIE

y Pred nastavovaním, inštaláciou aúdržbou píly odpojte

prívodný kábel od zdroja el. prúdu.

y Pri manipulácii spílov ým kotúčom používajte ochranné

rukavice, pretože by mohlo dôjsť kporaneniu ostrými zubami kotúča.

y Na pílu inštalujte iba také kotúče, ktoré zodpovedajú

technickej špecifikácii popísanej vkapitole I. Technické údaje (t. j. priemer, hrúbka, počet zubov apod.)

y Nepoužívajte kotúče sväčším otvorom, ktorých pripev-

nenie vyžaduje použitie redukčného puzdra.

y Na pílu inštalujte rezné kotúče, ktoré sú určené pre daný

typ rezaného materiálu.

y Nikdy na pílu neinštalujte kotúče určené na iný druh

činnosti aopracovávaného materiálu, ako je rezanie dovolených materiálov (napr. brúsnych kotúčov).

y Do tejto píly sa musia používať pílové kotúče, na kto-

rých sú vyznačené rovnaké alebo vyššie otáčky, ako sú

otáčky vyznačené na náradí. Pílové kotúče určené na drevo musia spĺňať EN 847-1.

y Používajte iba ostré kotúče, ktoré sú vbezchybnom

stave. Vžiadnom prípade nepoužívajte popraskané, deformované, tupé či inak poškodené kotúče.

y Na pripevnenie kotúča používajte iba bezchybné upev-

ňovacie prvky (príruby, skrutky, podložky atď.), ktoré sú určené pre tento typ píly.

1. Pílu postavte na bočnú stranu svetracími otvormi motora (Obr. 1, pozícia 2).

2. Zaaretujte otáčanie vretena stlačením aretačného tlačidla (Obr. 1, pozícia 5).

Obr. 2

• UPOZORNENIE

y Vreteno píly blokujte aretačným tlačidlom

len vtedy, keď je prístroj vypnutý avreteno sa neotáča. Blokovanie vretena za chodu píly môže spôsobiť úraz obsluhy apoškodenie píly.

3. Pridržte aretačné tlačidlo asúčasne hexovým (imbusovým) kľúčom v yskrutkujte upínaciu skrutku spodložkou (Obr. 2, pozícia 1) vsmere šípky „1“ aodnímte ju.

4. Vychýľ te dolný kryt kotúča (Obr. 1, pozícia 10) na stranu ana unášaciu podložku (Obr. 2, pozícia 4) nasaďte pílový kotúč tak, aby orientácia zubov kotúča zodpovedala orientácii šípky na hornom kry te kotúča píly (Obr. 2, pozícia 5), pozrite obr. 2.

5. Kotúč potom zaistite dôkladným dotiahnutím upínacej skrutk y spodložkou (Obr. 2, pozícia 2) vsmere šípky „2“.

NASTAVENIE HĹBKY REZU

Obr. 3A

Obr. 3B

• UPOZORNENIE

y Prispôsobte hĺbku rezu hrúbke rezaného materiálu tak,

aby pod obrobkom bola viditeľná skoro celá výška zuba.

1. Zdvihnite upínaciu páčku na nastavenie hĺbky rezu (Obr. 3A, krok 1.).

2. Pílu zdvihnite od základovej dosky podľa požadovanej hĺbky rezu (obr. 3A, krok 2). Hĺbku rezu je možné odčítať na stupnici, pozrite obr. 1, pozícia 21.

Väčšia vzdialenosť od základovej dosk y znamená

menšiu hĺbku rezu.

3. Pílu vnastavenej v ýške riadne zaistite stlačením páčky smerom dole (obr. 3A, krok 3).

NASTAVENIE UHLA PRE ŠIKMÝ REZ

1 3

V prípade potreby nastavte šikmý uho l sklonu píly vrozsahu 0° až 45° vzhľadom narovinu rezu.

Obr. 4

• UPOZORNENIE

y Sklonené rez y majú menšiu hĺbku, ako je nastavená

hodnota na stupnici hĺbky rezu.

PRIPOJENIE VONKAJŠIEHO ODSÁVANIA PILÍN

y Do výfuku pilín (Obr. 1, pozícia 15) zasuňte koncovku

hadice vhodného priemyselného vysávača.

Obr. 5

• UPOZORNENIE

y Zvoľte tak ý vysávač, ktorý by bol vhodný kpovahe reza-

ného materiálu. Nepoužívajte vysávač určený naupratovanie domácnosti, došlo by kjeho poškodeniu.

y Na odsávanie nebezpečného prachu použite špeciálny

vysávač.

2120

SKSK

Page 12

• VÝSTRAHA

y Pri rezaní vzniká prach, ktorého vdychovanie je zdraviu

škodlivé, obzvlášť prach zchemicky ošetrených materiálov, preto pri práci spílou používajte odsávanie/ zber prachu (podľa modelu brúsky) aešte používajte vhodnú ochranu dýchacích ciest. Poraďte sa vpredajni sosobnými ochrannými prostriedkami. Pri práci zaistite kvalitné vetranie priestoru. Prach zniektorých druhov dreva, napr. zduba abuku je považovaný za karcinogén.

INŠTALÁCIA DORAZU POZDĹŽNEHO REZU

Obr. 6

y Doraz pozdĺžneho rezu (Obr. 1, pozícia 9) umožňuje

viesť presnú líniu rezu pozdĺž hrany rezaného materiálu atiež zabraňuje zvieraniu kotúča počas rezania.

y Doraz nachádza uplatnenie tiež pri rezaní dielov rov-

nakej veľkosti.

1. Povoľte upínaciu maticu pozdĺžneho rezu (Obr. 1, pozícia3) adiel dorazu so stupnicou vložte do drážky vzákladovej doske, pozrite obr. 1, pozícia 9.

2. Na stupnici dorazu nastavte požadovanú šírku odrezávaného materiálu apotom doraz zaistite dotiahnutím matice. Odmeranie požadovanej vzdialenosti na stupnici bočného vodidla sa odmeriava od 0na základovej doske, pozrite obr. 7.

5,3 cm

V. Príprava rezaného materiálu

1. • Rezaný materiál pred rezaním zaistite vhodným prídržným prostriedkom (pozrite Obr. 8), napr. upnutím svorkami kpracovnej ploche. Nikdy rezaný materiál nedržte rukou alebo zapretý okoleno.

y Veľké plochy podoprite na okrajoch aneďaleko

miesta rezu, aby sa zmenšilo riziko zovretia pílového kotúča aspätného vrhu vplyvom prehnutia dos ky.

2. Na rezaný materiál načr tnite líniu rezu.

VI. Zapnutie/vypnutie apráca spílou

• UPOZORNENIE

y Pred pripojením píly kzdroju el. napätia sa uistite, či

hodnota napätia vzásuvke zodpovedá rozsahu 220 –240V~ 50Hz.

y Pred uvedením píly do chodu sa presvedčte oriadnom

dotiahnutí všetkých zaisťovacích prvkov askontrolujte, či sú všetky ochranné prvky na svojom mieste. Pílu bez všetkých ochranných prvkov alebo so zle zaistenými ochrannými prvkami nepoužívajte azaistite nápravu.

y Na overenie nastavených parametrov píly odpor-

účame najskôr previesť skúšobný rez.

Obr. 8

Obr. 9

1. Vidlicu prívodného kábla zasuňte do zásuvky selektrickým prúdom.

2. Pílu pevne uchopte oboma rukami za zadnú aprednú rukoväť (pozrite Obr. 8) aprednou časťou základovej dosky ju položte na rezanú plochu tak, aby sa kotúč nedotýkal rezaného materiálu amohol sa voľne otáčať. Nikdy pílu nedržte jednou rukou.

3. Pre uvedenie pí ly do prevádzky najp rv stlačte poist ku proti neúmyselnému stlačeniu prevádzkového spínača (Obr. 1, pozícia 19) apotom prevá dzkový spínač (Obr. 1, pozícia 17).

Obr. 10

• UPOZORNENIE

y Ak počas chodu prístroja bude zjavný neštandardný

zvuk, vibrácie či chod, prístroj ihneď vypnite, odpojte ho od prívodu el. prúdu azistite aodstráňte príčinu neštandardného chodu. Ak je neštandardný chod spôsobený poruchou vnútri prístroja, zaistite jeho opravu vautorizovanom servise značky Extol® prostredníctvom obchodníka alebo sa obráťte priamo na autorizovaný servis (servisné miesta nájdete na webových stránkach vúvode návodu).

4. Pílu nechajte dosiahnuť plné otáčky apotom ju pozvoľna posúvajte knačrtnutej línii rezu zárezom soznačením 0° vzákladovej doske pre kolmý rez azárezom 45° pre šikmý rez (pozrite Obr. 11A a11B).

0°

≥ 45°

Ob r. 11B

5. Pí lu pomalým pohybom veďte dopredu po ploche rezaného materiálu, pokiaľ nebude celý rez dokončený.

y Pílu počas rezania veďte rovnomerným pohybom sjem-

ným prítlakom vsmere línie rezu. Nadmerný tlak na pílu spôsobuje r ýchle opotrebovanie kotúča apreťaženie píly, ktoré ju môže poškodiť.

y Rýchlosť rezania akvalita rezu závisí od stavu atvaru

zubov pílového kotúča. Preto používajte len tie kotúče, ktoré sú vbezchybnom stave, majú ostré zuby asú vhodné pre daný materiál atyp rezu.

y Typ kotúča voľte podľa tvrdosti rezaného dreva, ďalej

ak ide orez priečny, pozdĺžny alebo tenký mäkký neželezný kov (napr. hliník, meď). Iné druhy kovu (napr. železné kovy) sa touto pílou rezať nesmú!

y Pílový kotúč chráňte pred poškodením (napr. pred

nárazmi, pádmi), aby sa neskrútil apod.

y Nestrkajte prsty do výfuku pilín. Mohlo by dôjsť kzra-

neniu od odletujúcich triesok.

y Pílu nikdy neinštalujte do stola alebo iných nosných

konštrukcií. Píla je určená na rezanie iba ručným vedením prístroja.

y Pílu nikdy nepoužívajte narezanie vo v ýške nad

úrovňou tela. Vtejto pozícii nie je zaistená dostatočná stabilita pre bezpečnú prácu.

y Na rezanie nepoužívajte kotúče vyrobené zrýchloreznej

ocele HSS. Tieto kotúče sú krehké amohli by počas rezania prasknúť.

Obr. 7

Ob r. 11A

2322

SKSK

Page 13

y Prístroj za chodu vytvára elektromagnetické pole, ktoré

môže negatívne ovplyvniť fungovanie aktívnych či pasívnych lekárskych implantátov (kardiostimulátorov) aohroziť život používateľa. Pred používaním tohto náradia sa informujte ulekára alebo výrobcu implantátu, či môžete stýmto prístrojom pracovať.

y Pílu používajte iba naúčel použitia, na ktorý je určená.

Pílu žiadnym spôsobom neupravujte aneprestavujte na iný účel použitia.

y Prevádzkový spínač nezaisťujte vstlačenej polohe pre

trvalý chod. Prevádzkový spínač musí byť možné okamžite uvoľniť vprípade potreby či nebezpečnej situácie!

VYPNUTIE PÍLY

y Pílu vypnite uvoľnením prevádzkového spínača.

VII. Čistenie aúdržba

• UPOZORNENIE

y Pred servisnou údržbou, inštaláciami, nastavovaním

píly apod. odpojte pí lu od zdroja el. prúdu.

y Po ukončení práce pí lu očistite od pilín aprachu. Môžete

použiť štetec, textíliu alebo stlačený vzduch.

y Je nevyhnutné udržiavať čisté vetracie ot vory motora (Obr.

1, pozícia 2), aby nedochádzalo kprehrievaniu motora vdôsledku nedostatočného prúdenia vzduc hu aaby bol čistý priestor pohybu výk yvného kry tu kotúča (Obr. 1, pozícia 10), aby sa ním dalo voľne pohybovať aaby sa samovoľne po vychýlení ihneď vracal späť. Toto fungovanie kry tu je zbezpečnost ných dôvodov úplne nevyhnut né.

y Očistite tiež pílov ý kotúč aprípadne ho ošetrite anti-

koróznym olejom. Pred použitím píly kotúč od oleja očistite, aby nedošlo kznečisteniu rezaného dreva, pokiaľ na tom záleží.

• UPOZORNENIE

y Pílu nemôžete čistiť organickými rozpúšťadlami (napr.

na báze acetónu), došlo by kpoškodeniu plastového krytu. Načistenie je možné použiť handričku namočenú vroztoku saponátu. Zabráňte však vniknutiu vody do vnútorných častí píly.

y Pílu vžiadnom prípade neupravujte na iné účely použitia.

KONTROLA/VÝMENA UHLÍKOV

y Ak je počas chodu náradia viditeľné iskrenie vnútri

alebo ak je jeho chod nepravidelný, nechajte vautorizovanom servise značky Extol® skontrolovať opotrebenie uhlíkových kief, ktoré sa nachádzajú vnútri náradia. Kontrolu avýmenu smie vykonávať iba autorizovaný servis značky Extol®, pretože je nutný zásah do vnútorných častí prístroja. Servisné miesta nájdete na webových stránkach vúvode návodu. Uhlíky musíte vymeniť za originálne kusy.

y Na opravu prístroja musia by ť použité originálne diely

od výrobcu.

y V prípade potreby záručnej opravy výrobku sa obráť te

na obchodníka, uktorého ste výrobok kúpili, aktorý zaistí opravu vautorizovanom servise značky Extol®. Pre pozáručnú opravu sa obráťte priamo na autorizovaný servis značky Extol® (servisné miesta nájdete na webových stránkach vúvode návodu).

NÁHRADNÉ PRÍSLUŠENSTVO NAZAKÚPENIE V PRÍPADE POTREBY

Položka Obj. číslo

Pílový kotúč Extol® Premium 160 ×2,0 ×20 mm; 24 T, šírka SK plátkov 2,8 mm

Uhlíky 8893005C

88 03213

Tab uľk a 1

• UPOZORNENIE

y Náhradný pílový kotúč Extol® Premium 8803213

je nutné do píly inštalovať tak, aby orientácia pílových zubov zodpovedala orientácii šípky na kryte kotúča píly podľa obr. 2, pozícia 5., tzn. pílové zuby musia byť orientované smerom hore od základne píly anie dole, pozrite obr. 12

Obr. 12

 Bezplatná záručná oprava sa vzťahuje iba na

výrobné chyby výrobku (skryté avonkajšie) anevzťahuje sa na opotrebenie výrobku vdôsledku nadmernej záťaže či bežného používania alebo na poškodenie výrobku spôsobené nesprávnym používaním.

y Vprípade sporu medzi kupujúcim apredávajúcim

vo vzťahukúpnej zmluvy, ktorý sa nepodarilo medzi stranami urovnať priamo, má kupujúci právo obrátiť sa na obchodnú inšpekciu ako subjekt mimosúdneho riešenia spotrebiteľsk ých sporov. Na webových stránkach obchodnej inšpekcie je odkaz na záložku „ADR –mimosúdne riešenie sporov“.

VIII. Štítok stechnickými údajmi

Pred použitím si prečítajte návod na použitie.

Zodpovedá príslušným požiadavkám EÚ.

Pri práci používajte vhodnú ochranu zraku, sluchu adýchacích ciest.

Zariadenie t riedy ochrany II. Dvojitá izolácia.

Symbol elek trického odpadu. Výr obok nevyhadzujte do komunálneho odpadu, ale odovzdajte ho na ekologickú likvidáciu.

Sériové

číslo

Na štítku pí ly je uvedené sériové číslo zahŕňajúce rok, mesiac v ýroby aporadové číslo výrobku alebo série.

Tab uľk a 2

IX. Všeobecné bezpečnostné pokyny pre elektrické náradie

• VÝSTRAHA!

Je nutné prečítať všetky bezpečnostné pokyny, návod na používanie, obrázky apredpisy dodané stýmto náradím. Nedodr žanie všetkých nasledujúcich

pokynov môže viesť kúrazu el ektrickým prúdom, kvzniku požiaru a/alebo kvážnemu zraneniu osôb.

Všetk y pokyny anávod na používanie musíte usc hovať, aby bolo možné do nich neskoršie nahliadnuť.

Výrazom „elektrické náradie “ vo všetkých ďalej uvedených výstražných pokynoch je myslené elektrické náradie napájané (pohyblivým prívodom) zo siete, alebo ele ktrické náradie napájané zbatérií (be z pohyblivého prívodu).

1 BEZPEČNOSŤ PRACOVNÉHO PROSTREDIA

a) Pracovisko je potrebné udržiavať včistote

adobre osvetlené. Neporiadok atmavé priestory

bývajú príčinou nehôd.

b) Nepoužívajte elektrické náradie vprostredí,

kde hrozí nebezpečenstvo výbuchu, kde sa vyskytujú horľavé kvapaliny, plyny alebo prach. Velektrickom náradí vznikajú iskry, ktoré

môžu zapáliť prach alebo výpary.

c) Pri používaní elektrického náradia zabráňte

vprístupe deťom aďalším osobám. Ak budete

rušení, môžete stratiť kontrolu nad vykonávanou činnosťou.

2 ELEKTRICKÁ BEZPEČNOSŤ

a) Vidlice pohyblivého prívodu elektrického

náradia musia vyhovovať sieťovej zásuvke. Vidlice sa nesmú žiadnym spôsobom upravovať. Snáradím, ktoré má ochranné spojenie so zemou, sa nesmú používať žiadne zásuvkové adaptéry. Vidlice, ktoré nie sú znehodnotené

úpravami apríslušné zásuvky obmedzia nebezpečenstvo úrazu elektrick ým prúdom.

b) Obsluha sa nesmie telom dotýkať uzem-

nených predmetov, ako je napr. potrubie, teleso ústredného vykurovania, sporáky achladničky. Nebezpečenstvo úrazu elektrickým

prúdom je väčšie, ak je vaše telo spojené zo zemou.

2524

SKSK

Page 14

c) Elektrické náradie nesmiete vystavovať

dážďu, vlhku alebo aby bolo mokré. Ak sa do

elektrického náradia dostane voda, zvýši sa nebezpečenstvo úrazu elektrickým prúdom.

d) Pohyblivý prívod sa nesmie používať na iné

účely. Elektrické náradie sa nesmie nosiť alebo ťahať za prívod, ani sa NESMIE ťahom za prívod odpojovať vidlica zo zásuvky. Prívod je treba chrániť pred teplom, mastnotou, ostrými hranami alebo pohyblivými časťami. Poškodené alebo zamotané prívody zvyšujú

nebezpečenstvo úrazu elek trickým prúdom.

e) Ak elektrické náradie používate vonku, pou-

žívajte predlžovací kábel vhodný na vonkajšie použitie. Používanie predlžovacieho prívodu

na použitie vonku obmedzuje nebezpečenstvo úrazu elektrickým prúdom.

f) Ak používate elektrické náradie vo vlhkých

priestoroch, používajte napájanie chránené prúdovým chráničom (RCD). Používanie RCD

obmedzuje nebezpečenst vo úrazu elektrickým prúdom.

Pojem „prúdový chránič (RCD)“ môže byť nahradený

pojmom „hlavný istič obvodu (GFCI)“ alebo „istič unikajúceho prúdu (ELCB)“.

3 BEZPEČNOSŤ OSÔB

a) Pri používaní elektrického náradia musí byť

obsluha pozorná, musí sa venovať tomu, čo práve robí amusí sa sústrediť atriezvo uvažovať. Elektrické náradie sa nesmie používať, ak je obsluha unavená alebo pod vplyvom drog, alkoholu alebo liekov. Chvíľ ková

nepozornosť pri používaní elektrického náradia môže viesť kvážnemu poraneniu osôb.

b) Používať osobné ochranné pracovné

prostriedky. Vždy používajte ochranu očí.

Ochranné pomôcky ako je napr. respirátor, bezpečnostná obuv s úpravou proti šmyku, tvrdá pokrývka hlavy alebo ochrana sluchu, používané vsúlade spodmienkami práce, znižujú nebezpečenstvo poranenia osôb.

c) Musíte zabrániť neúmyselnému spusteniu

stroja. Uistite sa, či je spínač pred zapojením vidlice do zásuvk y a/alebo pri pripájaní batériovej súpravy, zdvíhaním alebo prenášaním

náradia vpolohe vypnuté. Prenášanie náradia

sprstom na spínači alebo zapájanie vidlice náradia so zapnutým spínačom môže byť príčinou nehôd.

d) Skôr ako náradie zapnete, odstráňte

všetky nastavovacie nástroje alebo kľúče.

Nastavovací nástroj alebo kľúč, k torý necháte pripevnený kotáčajúcej sa časti elektrického náradia, môže byť príčinou poranenia osôb.

e) Obsluha musí pracovať len tam, kde bez-

pečne dosiahne. Obsluha musí vždy udržiavať stabilný postoj arovnováhu. To umožní

lepšiu kontrolu nad elektrickým náradím vnepredvídateľných situáciách.

f) Vhodne sa obliekajte. Nepoužívajte voľné

odevy ani šperky. Obsluha musí dbať na to, aby mala clasy aodev dostatočne ďaleko od pohyblivých častí. Voľné odevy, šperky adlhé

vlasy môžu zachytiť pohybujúce sa časti.

g) Ak sú kdispozícii prostriedky na pripojenie

zariadenia na odsávanie azachytávanie prachu, zaistite, aby také zariadenia boli pripojené asprávne používané. Používanie týchto

zariadení môže obmedziť nebezpečenstvo spôsobené vznikajúcim prachom.

h) Obsluha nesmie dopustiť, aby sa zdôvodu

rutiny, ktorá vychádza zčastého používania náradia, stala samoľúbou azačala ignorovať zásady bezpečnosti náradia. Neopatrná činnosť

môže vzlomku sekundy spôsobiť závažné poranenie.

4 POUŽÍVANIE AÚDRŽBA ELEKTRICKÉHO

NÁRADIA

a) Elektrické náradie sa nesmie preťažovať.

Používajte správne elektrické náradie, ktoré je určené na v ykonávanú prácu. Správne elek-

trické náradie bude lepšie abezpečnejšie vykonávať prácu, na ktorú bolo skonštruované.

b) Nepoužívajte elektrické náradie, ktoré

nejde zapnúť avypnúť spínačom. Každé

elektrické náradie, ktoré nejde ovládať spínačom, je nebezpečné amusí byť opravené.

c) Pred akýmkoľvek nastavovaním, výmenou

príslušenstva alebo pred uskladnením elektrického náradia je treba vytiahnuť vidlicu zo sieťovej zásuvky a/alebo odobrať batériovú súpravu zelektrického náradia, ak

je odnímateľná. Tieto preventívne bezpečnostné

opatrenia obmedzujú nebezpečenstvo náhodného spustenia elektrického náradia.

d) Nepoužívané elektrické náradie uskladňujte

mimo dosahu detí anedovoľte osobám, ktoré neboli zoznámené selektrickým náradím alebo stýmito pokynmi, aby náradie používali. Elektrické náradie je vrukách neskúse-

ných užívateľov nebezpečné.

e) Elektrické náradie apríslušenstvo je nutné

dodržiavať. Kontrolujte nastavenie pohybujúcich sa častí aich pohyblivosť ,zameriavajte sa na praskliny, zlomené súčasti aakékoľ vek ďalšie okolnosti, ktoré by mohli ohroziť funkčnosť elektrického náradia. Ak je náradie poškodené, pred ďalším použitím zaistite jeho opravu. Mnoho nehôd je spôsobe-

ných nedostatočnou údržbou elektrického náradia.

f) Rezacie nástroje je treba udržiavať ostré

ačisté. Správne udržiavané anabrúsené rezacie

nástroje sa zachytia alebo zablokujú omateriál soveľa menšou pravdepodobnosťou apráca snimi sa ľahšie kontroluje.

g) Elektrické náradie, príslušenstvo, pracovné

nástroje atď, používajte vsúlade stýmito pokynmi, takým spôsobom, aký je predpísaný pre konkrétne elektrické náradie, ato sohľadom na dané podmienky práce adruh vykonávanej práce. Používanie elektrického nára-

dia na vykonávanie iných činností, než tých pre ktoré bolo určené, môže viesť knebezpečným situáciám.

h) Rukoväte apovrchy na uchopenie je treba

udržiavať suché, čisté abez mastnoty.

Šmykľavé rukoväte apovrchy na uchopenie neumožňujú vneočakávaných situáciách bezpečné držanie akontrolu náradia.

5 SERVIS

a) Opravy elektrického náradia zverte kvalifi-

kovanej osobe, ktorá bude používať identické náhradné diely. Tak bude zaistená rovnaká

úroveň bezpečnosti elektrického náradia, ako bola pred jeho opravou.

X. Doplnkové bezpečnostné pokyny

BEZPEČNOSTNÉ POKYNY PRE VŠETKY PÍLY

PRI REZANÍ

a) • NEBEZPEČENSTVO: Obsluha musí dbať na

to, aby mala ruk y vbezpečnej vzdialenosti od miesta rezu aod pílového kotúča. Druhou rukou treba držať prídavnú rukoväť alebo skrinku motora. Ak sa píla drží oboma rukami, ruk y

nemôžu byť porezané kotúčom.

b) Nesiahajte pod obrobok. Ochranný kryt nemôže

ochrániť obsluhu pred dotykom kotúče pod obrobkom.

c) Hĺbku rezu je nutné prispôsobiť hrúbke obrob-

ku. Viditeľná časť zubov pílového kotúča pod obrobkom

má byť menšia ako výška jedného zubu.

d) Ni kdy sa nesmie pri rez aní držať obrob ok vruke

alebo cez koleno. Obrobok treba pripevniť na pevnú základňu. Je dôležité, aby bol obrobok podoprený anebez-

pečenstvo dotyku niek torej časti tela, uviaznutie kotúča alebo strata kontroly bola znížená na najmenšiu možnú mieru.

e) Pri vykonávaní činnosti, kde sa rezací nástroj

môže dotknúť skrytého vedenia alebo svojho vlastného prívodu, je nutné držať elektromechanické náradie za izolované úchopové povrchy.

Dotyk so „živ ým“ vodičom spôsobí, že sa neizolované kovové časti elektromechanického náradia stanú tiež „živými“ amôžu viesť kúrazu používateľ a elektrickým prúdom.

f) Pri pozdĺžnom rezaní je nutné vždy použiť

pozdĺžne pravítko alebo vodidlo srovnou hranou. Zlepšuje sa tak presnosť rezania aznižuje sa

nebezpečenstvo, že kotúč uviazne.

g) Vždy je nutné používať kotúče supínacími

otvormi správnej veľkosti atvaru (kosoštvorcovými alebo kruhovými). Pílové kotúče, ktoré

presne nevyhovujú upevňovacím súčastiam píly, nebudú vycentrované aspôsobia stratu kontroly.

h) Nikdy sa nesmú používať poškodené alebo

nesprávne podložky alebo skrutky na upnutie kotúča. Podložky askrutky na upnutie kotúča boli

konštruované špeciálne na vašu pílu vzhľadom na optimálny výkon abezpečnosť práce.

2726

SKSK

Page 15

ĎALŠIE BEZPEČNOSTNÉ POKYNY PRE VŠETKY PÍLY

PRÍČINY SPÄTNÉHO VRHU ASÚVISIACE VÝSTRAHY

y spätný vrh je náhla reakcia zovretého, zablokovaného

alebo nevyrovnaného pílového kotúča snásledkom nekontrolovateľného pohybu píly smerom hore aod obrobku smerom kobsluhe;

y ak je pílov ý kotúč zovretý alebo celkom z ablokovaný zvie-

rajúcim sa rezom, zastaví sa areakčná sila motora spôsobí rýchle spätné vymrštenie píly smerom kobsluhe;

y ak je pílový kotúč natočený alebo nevyrovnaný vreze,

zuby na zadnom okraji kotúča môžu naraziť zhora do povrchu dreva, kotúč vyskočí zrezu apíla je spätne vymrštená smerom kobsluhe.

Spätný vrh je v ýsledkom nesprávneho používania pí ly a/ alebo nesprávnych pracovných postupov č i podmienok amôžete mu zabrániť dodrž aním nižšie popísaných bezpečnostných opatrení.

a) Pílu je potrebné držať vždy pevne oboma ruka-

mi apaže mať vtakej polohe, aby bolo možné odolať silám spätného vrhu. Telo obsluhy sa musí nachádzať na niektorej strane kotúča, nie však vrovine kotúča. Spätný vrh môže spôsobiť, že

bude píla vrhnutá naspäť ale sily spôsobené spätným vrhom môže užívateľ zvládnuť pri dodržaní príslušných bezpečnostných opatrení.

b) Ak dochádza kuviaznutiu pílového kotúča

alebo ak treba zakýchkoľ vek dôvodov prerušiť rez, je nutné uvoľniť ovládací prvok spínača adržať pílu vmateriáli na mieste, kým sa pílový kotúč úplne nezastaví. Obsluha sa nesmie nikdy pokúšať zdvihnúť pílu zrezu alebo ju vytiahnuť naspäť, ak je pílový kotúč vpohybe, vtakom prípade môže dôjsť kspätnému vrhu.

Treba hľadať príčiny, prečo pílový kotúč uviazol aspôsoby, ako tieto príčiny odstrániť.

c) Ak sa spúšťa pílový kotúč vobrobku, je potreb-

né pílový kotúč vycentrovať vreze tak, aby pílové zuby neboli vnorené vmateriáli. Ak pílový

kotúč uviazne, píla môže byť po opätovnom spustení tlačená nahor zobrobku alebo môže dôjsť kspätnému vrhu.

d) Veľ ké rezivo je nutné podoprieť, aby sa mini-

malizovalo riziko spätného vrhu azovretie pílového kotúča. Veľké rezivo má tendenciu sa prehýbať

vlastnou váhou. Pod doskou musia byť podložky na oboch stranách blízko rezu ablízko okrajov.

e) Nesmú sa používať tupé alebo poškodené pílo-

vé kotúče. Tupé alebo nesprávne nastavené pílové kotúče vytvárajú úzku drážku rezu aspôsobujú tak nadmerné trenie, ktoré zabraňuje otáčaniu kotúča avedie kspätnému vrhu.

f) Predtým, ako sa začne rezať, musí sa dosta-

točne aspoľahlivo dotiahnuť páčky zaisťujúce nastavenie hĺbky rezu auhla úkosu pílového kotúča. Ak sa mení nastavenie polohy kotúča vprie-

behu rezania, pílový kotúč môže uviaznuť amôže dôjsť kspätnému vrhu.

g) Je nutné venovať zvýšenú pozornosť pri rezaní

do existujúcich stien alebo iných miest, kam nie je vidieť.

Kotúč, ktor ý prenikne na druhú stranu materiálu, môže naraziť na prekážku, ktorá môže spôsobiť spätný vrh.

BEZPEČNOSTNÉ POKYNY PRE PÍLY S VONKAJŠÍM VÝKYVNÝM KRYTOM

FUNKCIA SPODNÉHO OCHRANNÉHO KRYTU

a) Pred každým použitím je nutné skontrolovať, či

sa spodný ochranný kryt riadne zatvára. Spílou sa nesmie pracovať, ak sa spodný ochranný kryt nepohybuje voľne anezatvára sa okamžite. Nikdy nezaisťujte spodný ochranný kryt votvorenej polohe napr. zvierkami alebo priviazaním. Ak dôjde kneúmyselnému pádu píly na

zem, spodný ochranný kryt sa môže ohnúť. Kryt preto pomocou vyklápacej páčky krytu odklopte azistite, či sa kryt voľne pohybuje vakomkoľvek uhle otvorenia alebo sa nastavená hĺbka rezu nedotýka pílového kotúča ani žiadnej inej časti píly.

b) Je potrebné kontrolovať funkciu pružiny spod-

ného ochranného krytu. Ak funkcia ochranného krytu avratnej pružiny nie je správna, tieto časti pred použitím musíte nechať opraviť.

Dolný kry t môže reagovať pomaly zdôvodu poškodenia niektorej časti, nánosu lepiacich sa usadenín alebo iných nečistôt.

c) Spodný ochranný kryt sa smie odklápať ručne

iba všpeciálnych prípadoch rezania, ako napr. rezy „ponorením do materiálu“ alebo „zložené rezy“. Ochranný kryt odklopte pomocou vyklápacej páčky auvoľnite ho vtedy, keď pílový kotúč prenikne do materiálu. Vo všetkých ostat-

ných prípadoch rezania by mal spodný ochranný kryt fungovať automaticky.

d) Pred položením píly na pracovný stôl alebo na

podlahu je nutné vždy skontrolovať, či spodný ochranný kryt zakrýva pílový kotúč. Nechránený

kotúč, ktor ý dobieha, spôsobí spätný pohyb píly areže všetko, čo mu príde do cesty. Je nutné si uvedomiť, ako dlho trvá zastavenie kotúča po uvoľnení spínača.

XI. Skladovanie

y Vyčistený prístroj skladujte na suchom mieste mimo

dosahu detí steplotou do 45 °C. Náradie chráňte pred priamym slnečným žiarením, sálavými zdrojmi tepla, vlhkosťou avniknutím vody.

XII. Likvidácia odpadu

OBALOVÉ MATERIÁLY

y Obalové materiály vyhoď te do príslušného kontajnera

na triedený odpad.

NEPOUŽITEĽNÁ PÍLA

y Nepoužiteľný výrobok nevyhadzujte do zmesového

odpadu, ale odovzdajte ho naekologickú likvidáciu. Podľa smernice 2012/19 EÚ sa nesmie elektrozariadenie vyhadzovať do zmesového odpadu, ale sa musí odovzdať na ekologickú likvidáciu do zberu elektrozariadení. Informácie ozberných miestach apodmienkach zberu dostanete na obecnom úrade.

2928

SKSK

Page 16

XIII. Záručná lehota

ZÁRUČNÝ APOZÁRUČNÝ SERVIS

Pre uplatnenie práva na záručnú opravu tovaru sa obráť te na obchodníka, uk torého ste tovar zakúpili.

Pre opravu po up lynutí záruky sa tiež môžete obrátiť na náš autorizovaný ser vis.

Najbližšie s ervisné miesta nájdete na www.extol.sk. Vprípade, že budete potrebovať ďalšie informácie,

poradíme Vám na: Fax: +421 2212 920 91 Tel.: +421 2212 920 70 E-mail: ser [email protected]

apodmienky

ZÁRUČNÁ DOBA

Zodpovednos ť za chyby (záruka) na Vami zakúpe ný výrobok platí 2rok y od dátumu zakúpenia podľ a zákona. Pri splnení nižšie uved ených obchodných podmien ok, ktoré sú vsúlade stýmto zá konom, Vám výro bok bude bezplatne opr avený.

ZÁRUČNÉ PODMIENKY

1) Predávajúci je povinný spotrebiteľovi tovar predviesť (ak to jeho povaha umožňuje) avystaviť doklad ozakúpení vsúlade so zákonom. Všetky údaje vdoklade ozakúpení musia byť vypísané nezmazateľným spôsobom vokamžiku predaja tovaru.

2) Už počas výberu tovaru dôkladne zvážte, aké funkcie ačinnosti od výrobku požadujete. To, že výrobok nevyhovuje Vašim neskorším technickým nárokom, nie je dôvodom kjeho reklamácii.

3) Pre uplatnenie nároku na záručnú opravu musí byť tovar predaný spatričným dokladom ozakúpení.

4) Pre prijatie tovaru na reklamáciu mal by byť tovar, pokiaľ to bude možné, očistený azabalený tak, aby počas prepravy nedošlo kpoškodeniu (najlepšie voriginálnom obale). Zdôvodu presnej diagnostiky poruchy ajej dôkladného odstránenia spolu svýrobkom zašlite aj jeho originálne príslušenstvo.

5) Servis nenesie zodpovednosť za tovar poškodený prepravcom.

6) Servis tiež nenesie zodpovednosť za zaslané príslušenstvo, ktoré nie je súčasťou základného vybavenia výrobku. Výnimku tvoria prípady, keď príslušenstvo nie je možné odstrániť zdôvodu poruchy výrobku.

7) Zodpovednosť za poruchy („záruka“) sa vzťahuje na skryté aviditeľné poruchy výrobku.

8) Záručnú opravu je oprávnený vykonávať výhradne autorizovaný servis značky Ex tol.

9) Výrobca zodpovedá za to, že výrobok bude mať po celú dobu zodpovednosti za poruchy vlastnosti aparametre uvedené vtechnických údajoch, pri dodržaní návodu na použitie.

10) Nárok na bezplatnú opravu zaniká vprípade, že: a) výrobok nebol používaný audržiavaný podľa návo-

du na obsluhu

b) bol prevedený zásah do konštrukcie stroja bez

predchádzajúceho písomného povolenia vydaného firmou Madal Bal a.s. alebo autorizovaným servisom značky Extol.

c) výrobok bol používaný viných podmienkach alebo

na iné účely,než na ktoré bol určený

d) bola niektorá časť výrobku nahradená neoriginál-

nou súčasťou.

e) k poškodeniu výrobku alebo nadmernému opotre-

bovaniu došlo vinou nedostatočnej údržby.

f) výrobok havaroval, bol poškodený vyššou mocou či

nedbalosťou užívateľa.

g) škody vzniknuté pôsobením vonkajších mechanic-

kých, teplotných či chemických vplyvov.

h) závady boli spôsobené nevhodným skladovaním

alebo manipuláciou svýrobkom

i) výrobok bol používaný (pre daný typ výrobku)

vagresívnom prostredí napr. prašnom, vlhkom. j) vý robok bol použitý n ad rámec prípustnéh o zaťaženia. k) bolo prevedené falšovanie dokladu ozakúpení

alebo reklamačnej správy.

11) Zodpovednosť za poruchy sa nevzťahuje na bežné opotrebenie výrobku alebo na použitie výrobku na iné účely než na tie, na ktoré je určený.

12) Zodpovednosť za p oruchy sa nevzťahuje na opotrebovanie výrobku,ktoré je prirodzené zdôvodu jeho bežného používania, napr. obrúsenie brúsnych kotúčov, nižšia kapacita akumulátora po dlhodobom používaní atď.

13) Poskytnutím záruky nie sú dotknuté práva kupujúceho, ktoré sa kzakúpeniu veci viažu podľa zvláštnych právnych predpisov.

14) Nie je možné uplatňovať nárok na bezplatnú opravu poruchy, na ktorú už bola predávajúcim poskytnutá zľava. Pokiaľ spotrebiteľ výrobok svojpomocne opraví, potom výrobca ani predávajúci nenesie zodpovednosť za prípadné poškodenie výrobku alebo zdravotné problémy zdôvodu neodbornej opravy alebo použitia neoriginálnych náhradných dielov.

EÚ Vyhlásenie ozhode

Výrobca Madal Bal a.s. •B artošova 40/3, 76001 Zlín •IČO: 49433717

vyhlasuje,

že následne označené zariadenia na základe s vojej koncepcie akonštrukcie,

rovnako ako na trh uve dené vyhotovenia, zodpovedajú príslušným bezpečnostným požiadavkám Európskej únie.

Pri nami neodsúhlasených zmenách zariadenia strác a toto vyhlásenie svoju platnosť.

Toto vyhlásenie s a vydáva na výhradnú zodpovednosť v ýrobcu.

Extol® Premium 8893005

Ručná kotúčová píla, 1200 W; 160 mm

boli navrhnuté avyrobené vzhode snasle dujúcimi normami:

EN 60745-1:2009+A11:2010+AC1+Z1, EN 60745-2-5:2010 (do 5. 5. 2018);

EN 62841:2015, EN 62841-2-5:2014 (od 5. 5. 2018)

EN 55014-1:2006 +A1:2009+A2:2011; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-3:2013; EN 62321:2008

a harmonizačnými predpismi:

2006/42 ES 2014/30 EU 2011/65 EU

Kompletizáciu technickej dokumentácie 2006/42 ES vykonal Martin Šenkýř s o sídlom na adrese výrob cu.

Technická dokumentácia (2006/42 ES) je dos tupná na adrese výrobcu.

Miesto adátum vydania EÚ vyhlásenia ozhode: Zlín, 28. 3. 2017

Osoba oprávnená na vypracovanie EÚ v yhlásenia ozhode vmene vý robcu

(podpis, meno, funkcia):

Martin Šenkýř

člen predstavenstva spoločnosti výrobcu

3130

SKSK

Page 17

Bevezető

Tisztelt Vevő! Köszönjük Önnek, hogy megvásárolta az Extol® márka termékét!

A terméket az idevonatkozó európai előírásoknak megfelelően megbízhatósági, biztonsági és minőségi vizsgálatoknak vetettük alá.

Kérdéseivel f orduljon avevőszolgálatunkhoz és atanác sadó központunkhoz:

www.extol.hu   Fax: (1) 297-1270   Tel: (1) 297-1277

Gyártó: Madal Bal a. s., Průmyslová zóna Příluk y 244, 760 01 Zlin Cseh Közt ársaság Forgalmazó: Madal Bal Kft., 1173 Budapest, Régivám köz 2. (Magyaror szág) Kiadás dátuma: 2017. 5. 28

I. Akészülék jellemzői és rendeltetése

9 A 8893005 számú Extol® Premium körfűrésszel

elsősorban faanyagokat és lemezeket lehet hosszirányban, keresztbe és ferdén fűrészelni.

9 Megfelelő fűrésztárcsa használatával vékony színe-

sfém (pl. alumínium vagy réz) és műanyag lemezeket is lehet fűrészelni. Akészüléket vas és acél anyagok fűrészeléséhez nem szabad használni.

9 A védőburkolat elszívóhoz (porszívóhoz) csatlakoz-

tatva elszívja amegmunkálás helyéről aforgácsot, biztosítja atiszta munkát.

9 Gombnyomással rögzíthető orsó afűrésztárcsa

cseréjéhez.

9 A készülék ezermesteri célokra és hobbi munkákhoz

használható, kisiparosi munkákhoz nem.

II. Műszaki adatok

Rendelési szám 8893005

Teljesítményfelvétel 1200 W Üresjárati fordulatszám 4700 f/p Tápfeszültség 220-240 V~50 Hz Beállítható fűrészelési szög 0-45°

FŰRÉSZELÉSI MÉLYSÉG

y 0°-os fűrészelés esetén 55 mm y 45°-os fűrészelés esetén 35 mm

Géptalp mérete 25,5 cm ×12,5 cm Géptalp anyaga acél

A KÉSZÜLÉKHEZ MELLÉKELT FŰRÉSZTÁRCSA SPECIFIKÁCIÓJA

Tárcsa átmérő 160 mm Tárcsalemez belső vastagsága 1,35 mm SK lapkák szélessége (fűrészelési szélesség) 2,5 ±5 % mm Fűrésztárcsa középfurat átmérő 20 mm Fűrésztárcsa fogszáma 18

Zajnyomás L Akusztikus teljesítmény L

Rezgésérték ah fa/fém fűrészelésekor

Védettség IP20 Tömeg, fűrésztárcsával együtt (vezeték nélkül) 3,5 kg Védelmi osztály II (kettős szigetelésű)

93,1 dB(A); bizonytalanság K=±3

104,3 dB(A); pontatlanság K=±3

4,03 m/s2; pontatlanság K=±1,5 (három tengely eredője)

A feltüntetett maximális fűrészelési mélység 160 mm

átmérőjű fűrésztárcsára vonatkozik.

Az akusztikus terhelés mér téke meghaladja a85

dB(A) értéket, ezért akörfűrész használata közben használjon fülvédőt.

y A feltüntetett eredő rezgésérték és adeklarált

zajszint szabvány szerinti módszerekkel lett megmérve, és felhasználható az adott elektromos kéziszerszám más kéziszerszámokkal való összehasonlításához. Afeltüntetett rezgésértéket és adeklarált zajszintet fel lehet használni agéppel való munkavégzés okozta terhelések előzetes meghatározásához.

3332

• FIGYELMEZTETÉS!

y A készülék által okozott rezgés- és zajterhelés mér-

téke aszerszám tényleges használata során eltérhet adeklarált értékektől, és függ akészülék használati módjától, az alkalmazott betétszerszámtól és különösen amegmunkált munkadarab anyagától.

y A felhasználó személy védelme érdekében esetleg

biztonsági méréseket kell végrehajtani atényleges terhelések meghatározásához az adott feltételek között, és figyelembe kell venni azokat az időket is, amikor akészülék ki van kapc solva, vagy amikor be van kapcsolva, de nincs használva.

HUHU

Page 18

III. Akészülék részei és működtető elemei

17 16

11 12

1. ábra. Tételszámok és megnevezések

1. Kiegészítő fogantyú

2. Motor szellőzőnyílások

3. Párhuzamvezető rögzítő

4. Ferdefűrészelés rögzítő anya

5. Orsóblokkoló gomb

6. Talp

7. Ferde fűrészelés vágási vonal

8. Merőleges fűrészelés vágási vonal

9. Párhuzamvezető vonalzóval

10. Alsó (lengő) védőburkolat

11. Rögzítő csavar alátéttel

12. Fűrésztárcsa

13. Kar az alsó fűrésztárcsa burkolat elfordításához

14. Hálózati vezeték

15. Forgácskidobó nyílás, elszívó csatlakoztatás

16. Felső védőburkolat

17. Működtető kapcsoló

18. Fő markolat

19. Biztonsági gomb (védelem avéletlen indítás ellen)

20. Vágásmélység beállítást rögzítő kar

21. Vágásmélység skála

IV. Üzembe helyezés előtt

• FIGYELMEZTETÉS!

y A termék használatba vétele előtt ajelen útmutatót

olvassa el, és azt atermék közelében tárolja, hogy más felhasználók is el tudják olvasni. Amennyiben atermé-

1. ábra

ket eladja vagy kölcsönadja, akkor atermékkel együt t ajelen használati útmutatót is adja át. Ahasználati útmutatót védje meg asérülésektől. Agyártó nem vállal felelősséget atermék rendeltetésétől vagy ahasználati útmutatótól eltérő használata miatt bekövetkező károkért. Akészülék első bekapcsolása előtt ismerkedjen meg alaposan aműködtető elemek és atartozékok használatával, akészülék gyors kikapcsolásával (veszély esetén).

y A használatba vétel előtt mindig ellenőrizze le

akészülék és tartozékai, valamint avédő és biztonsági elemek sérülésmentességét, akészülék helyes összeszerelését. Amennyiben sérülést vagy hiányt észlel, akkor akészüléket ne kapcsolja be. Akészüléket márkaszer vizben javítassa meg (lásd akarbantartás és szerviz fejezetet).

A FŰRÉSZTÁRCSA FELERŐSÍTÉSE /CSERÉJE

• FIGYELMEZTETÉS!

y A fűrészgépen végzett bármilyen munka (szerszám-

csere, karbantartás stb.) megkezdése előtt ahálózati vezetéket húzza ki az aljzatból.

y A fűrésztárcsát csak védőkesztyűben fogja meg, ellen-

kező esetben az éles fogak elvághatják akezét.

y A körfűrészre csak olyan fűrésztárcsát erősítsen

fel, amely megfelel az I. Műszaki adatok fejezetben található (átmérő, vastagság, fogszám stb.) műszaki előírásoknak.

y A gépre nem lehet nagyobb középátmérővel rendelkező

fűrésztárcsát felerősíteni (még adapter használatával sem).

y A körfűrészre csak afűrészelendő anyagnak megfelelő

fűrésztárcsát erősítsen fel.

y A körfűrészbe más jellegű munkákhoz használatos tárcsá-

kat és szerszámokat (pl. csiszolókorongot) befogni tilos.

y A gépbe csak olyan fűrésztárcsákat szabad befogni és

használni, amelyeken agép maximális fordulatszámá-

val azonos, vagy annál nagyobb megengedett fordulatszám van feltüntetve. A faanyagokat fűrészelő tárcsák feleljenek meg az EN 847-1 szabvány előírásainak.

y Csak élezett fogú és minden szempontból kifogásta-

lan fűrésztárcsával dolgozzon. Sérült vagy repedt, deformálódott vagy életlen, illetve más módon sérült fűrésztárcsát használni tilos.

y A fűrésztárcsa rögzítéséhez kizárólag csak akörfűrés-

zhez mellékelt (vagy azzal teljesen azonos) rögzítő alkatrészeket (menesztő, alátét, csavar stb.) szabad használni.

1. A gépet avillanymotor szellőzőnyílásait tartalmazó lapra állítsa fel (1. ábra, 2-es tétel).

2. Az orsót az orsórögzítő (1. ábra, 5-ös tétel) gombbal blokkolja le.

2. ábra

• FIGYELMEZTETÉS!

y Az orsórögzítő gombot csak akkor szabad

megnyomni, ha agép már teljesen leállt és az orsó nem forog! Az orsórögzítő gomb működés közben történő megnyomásával agép meghibásodhat, vagy személyi sérülést okozhat!

3. Az orsórögzítő gombot tar tsa benyomva, majd imbuszkulccsal fordítsa el acsavar t (2. ábra, 1-es tétel) az 1-es nyíl irányába, és acsavart csavarozza ki.

4. Az alsó (lengő) védőburkolatot (1. ábra, 10-es tétel) fordítsa el, majd amenesztő alátétre (2. ábra, 4-es

3534

HUHU

Page 19

tétel) helyezze rá fűrésztárcsát úgy, hogy afűrész tárcsa forgásirányát (fogak állásást) jelző nyíl afelső burkolaton (2. ábra, 5-ös tétel) található nyíllal egy irányba mutasson (lásd a2. ábrát).

5. A fűrésztárcsát az alátéttel (2. ábra, 2-es tétel) és acsavarral a2-es nyíl irányába fogja be, ac savart jól húzza meg.

VÁGÁSMÉLYSÉG BEÁLLÍTÁSA

3A. ábra

1. A vágásmélység beállítást rögzítő kart hajtsa fel (3A. ábra, 1. lépés).

2. A fűrészgépet hajtsa fel atalpról annyira, hogy abeállítás megfeleljen avágási mélységnek (3A. ábra, 2. lépés). Avágási mélység leolvasható askáláról (lásd az 1. ábra 21-es tételét).

A fűrésztárc sa megemelésével avágásmélység csökken.

3. A beállított vágásmélységet arögzítő kar lenyomásával rögzítse (3A. ábra, 3. lépés).

SZÖG BEÁLLÍTÁSA AFERDEFŰRÉSZELÉSHEZ

1 3

• FIGYELMEZTETÉS!

y Csak olyan porszívóhoz csatlakoztassa akészüléket,

amellyel elszívható afűrészelt munkadarab pora. Akeletkező port nem lehet hagyományos háztartási porszívóval elszívni (a porszívó meghibásodhat).

y Az egészségre káros anyagok elszívásához használjon

speciális porszívót.

• FIGYELMEZTETÉS!

y A megmunkálás közben keletkező por különösen ves-

zélyes, ha amunkadarab anyaga vegyi anyagokkal van kezelve, ezért munka közben használjon por ellen védő maszkot (legalább P2), és akörfűrészt csatlakoztassa elszívóhoz (vagy szerelje fel aporgyűjtő zsákot). Kérjen tanácsot munkavédelmi eszközöket és szűrőmaszkokat forgalmazó szaküzlet eladójától. Amunkahelyen biztosítsa amegfelelő szellőztetést. Bizonyos faanyagok porai rákkeltő hatásúak (pl. bükk- vagy tölgyfa).

A PÁRHUZAMVEZETŐ FELSZERELÉSE

5,3 cm

7. ábra

V. Amunkadarab előkészítése

1. A munkadarabot afűrészelés megkezdése előtt rögzítse le biz tonságos és megbízható módon (lásd a8. ábrát), pl. asztalos szorítóval amunkalaphoz. Afűrészelendő anyagot nem szabad kézzel, vagy térddel megtámasztva tartani.

3B. ábra

• FIGYELMEZTETÉS!

y A vágási mélységet úgy kell beállítani, hogy amun-

kadarab másik felén majdnem egy teljes fog kiálljon amunkadarabból.

4. ábra

Amennyiben fe rdén kíván fűrészelni, akkor állíts a be amegfelelő szö get, 0és 45° között, afűrészelési sík hoz képest.

• FIGYELMEZTETÉS!

y Ferde fűrészelés esetén avágásmélység kisebb lesz,

mint amit avágásmélység skálán beállított.

KÜLSŐ ELSZÍVÓ BEKÖTÉSE

y A forgácskidobó nyíláshoz (1. ábra, 15-ös tétel) csatla-

koztassa egy ipari porszívó tömlőjét.

5. ábra

6. ábra

y A párhuzamvezető (1. ábra, 9-es tétel) segítségével

amunkadarab széléhez képest lehet párhuzamosan fűrészelni, továbbá apárhuzamvezető használatával megelőzhető afűrészlap beszorulása is.

y A párhuzamvezetővel azonos szélességű darabokat

lehet fűrészelni.

1. A rögzítő anyát (1. ábra, 3-as tétel) lazítsa meg, majd avonalzós párhuzamvezetőt dugja be atalpban kialakított horonyba (1. ábra, 9-es tétel).

2. A párhuzamvezető vonalzójának asegítségével állítsa be afűrészelendő darab szélességét, majd húzza meg arögzítő anyát. Apárhuzamvezető vonalzóján beállítandó fűrészelési távolságot atalpon található „0” ponttól kell számolni (lásd a7. ábrát).

3736

y A nagyméretű lemezeket avágási vonal mentén

támassza alá, hogy megakadályozza afűrésztárcsa beszorulását, és ezzel agép visszarúgását.

2. A fűrészelendő anyagra rajzolja be avágási vonalat.

8. ábra

9. ábra

HUHU

Page 20

VI. Be- és kikapcsolás, a fűrész használata

• FIGYELMEZTETÉS!

y A fűrészgép elektromos hálózathoz való csatlakoztatása

előtt ellenőrizze le, hogy ahálózati feszültség megfelel-

-e agép típuscímkéjén feltüntetett tápfeszültségnek (220-240V~50Hz).

y A körfűrész üzembe helyezése előtt ellenőrizze le acsa-

varok és anyák meghúzását, avédőelemek megfelelő felszerelését Afűrészgépet avédőelemek nélkül, vagy rosszul rögzített védőelemekkel használni tilos. Ahiányosságokat szüntesse meg.

y A beállított paraméterek ellenőrzéséhez előbb

végezzen próbafűrészelést.

1. A csatlakozódugót dugja ütközésig az elektromos hálózat aljzatába.

2. A körfűrészt mindig két kéz zel fogja meg és két kézzel vezesse (a fő és akiegészítő fogantyúnál megfogva, lásd a8. ábrát). Akörfűrész talprészét úgy helyezze rá amunkadarabra, hogy afűrésztárcsa még ne érjen hozzá afűrészelendő anyaghoz. Afűrészgépet egy kézzel tartani és vezetni tilos.

3. A körfűrész bekapcsolásához előbb nyomja be avéletlen indítást meggátoló kapcsolót (1. ábra, 19-es tétel), majd aműködtető kapcsolót (1. ábra, 17-es tétel).

10. ábra

• FIGYELMEZTETÉS!

y Ha akészülék használata közben szokatlan jelenséget

észlel: zaj, rezgés stb. akkor akészüléket azonnal kapcsolja le, ahálózati vezetéket húzza ki az elektromos aljzatból és próbálja megállapítani ajelenség okát. Amennyiben ajelenség akészülék hibájára utal, akkor akészüléket az Extol® márkaszervizben javítassa meg (a szervizek jegyzékét az útmutató elején feltüntetett honlapunkon találja meg). Agép javítását az eladó üzletben vagy amárkaszervizben rendelje meg.

4. Várja meg afordulatszám felfutását az üzemi fordulatszámra, majd afűrészt tolja afűrészelési vonalra. Ez avonal álljon a0°jellel szemben (amennyiben merőlegesen fűrészel), illetve a45° jellel szemben, amennyiben ferdén fűrészel (lásd a11A. és a11B. ábrákat).

11A. ábra

0°

≥45°

11B. ábra

5. A körfűrészt lassan tolja előre avágási vonalon egészen addig, amíg ateljesen el nem fűrészeli amunkadarabot.

y A körfűrészt folyamatosan és egyenletesen, nem túl

nagy erővel tolja előre avágási vonalon. Ha akörfűrészt nagy erővel nyomja, akkor afogak gyorsabban elkopnak, akészülék pedig atúlterhelés miatt meghibásodhat.

y A fűrészelés teljesítménye és afűrészelés minősége

nagy mértékben függ afűrésztárcsa fogainak az állapotától és alakjától. Ezért csak kifogástalan állapotban lévő és élezett, továbbá afűrészelt anyagnak megfelelő fűrésztárcsát használjon.

y A fűrésztárcsát afa keménységétől, afűrészelés

típusától, valamint afűrészelt anyagoktól (különböző színesfémek: réz, alumínium) függően válassza meg. Más anyagból (pl. vas vagy acél) készült fém lemezeket fűrészelni tilos!

y A körfűrészt óvja asérülésektől (leesés, ütközés stb.) és

adeformációktól.

y Az ujját ne dugja aforgácskidobó nyílásba. Aforgács

vagy aforgó fűrész tárcsa sérülést okozhat.

y A körfűrészt nem szabad asztalba beépíteni vagy satu-

ba befogni. A körfűrészt csak kézi üzemmódban (kézzel megfogva és vezetve) szabad használni.

y A körfűrésszel nem szabad fej felett dolgozni. Ilyen

helyzetben nem biztosított amegfelelő stabilitás abiztonságos munkavégzéshez.

y A fűrészeléshez ne használjon HSS gyorsvágó acélból

készült fűrésztárcsákat. Ezek afűrésztárcsák törékenyek és munka közben elpattanhatnak.

y A készülék működés közben elektromágneses mezőt

hoz létre, amely negatívan befolyásolhatja az aktív vagy passzív orvosi implantátumok (pl. szívritmus szabályozó készülék) működését és életveszélyes helyzetet idézhet elő. Ha ilyen készüléket kíván használni, akkor előbb konzultáljon akezelőorvosával.

y A fűrészgépet kizárólag csak arendeltetésének meg-

felelő célokra használja. Afűrészgépet más jellegű használathoz átalakítani tilos.

y A működtető kapcsolót benyomott állapotban rögzíteni

tilos (pl. ragasztószalaggal). Veszélyes helyzet esetén aműködtető kapcsolót azonnal engedje el!

A FŰRÉSZGÉP KIKAPCSOLÁSA

y A fűrészgép kikapcsolásához aműködtető kapcsolót

engedje el.

VII. Tisztítás és karbantartás

• FIGYELMEZTETÉS!

y A készüléken végzett bármilyen munka (tisztítás,

beállítás, tárcsacsere stb.) megkezdése előtt ahálózati vezetéket húzza ki az aljzatból.

y A gépet amunka után tisz títsa meg, távolítsa el afor-

gácsot és aport. Ezt amunkát ecsettel, ruhával vagy sűrített levegővel hajtsa végre.

y A gép szellőzőnyílásait (1. ábra, 2-es tétel) és alengő

alsó védőburkolat környezetét (1. ábra, 10-es tétel) tartsa tisztán. Amennyiben aszellőzőnyílások eldugulnak, akkor amotor túlmelegedhet. Avédőburkolatnak akadálymentesen kell mozognia és automatikusan záródnia. Atalp akadály talan mozgása biztonsági okokból elengedhetetlen.

y Tisztítsa meg afűrész tárcsát, és ha szükséges, akkor

vékonyan kenje be olajjal (korrózió elleni védelem érdekében). Afűrészelés előtt az olajat törölje le afűrész tárcsáról, különben az olaj afűrészelt faanyagon nyomot hag y.

• FIGYELMEZTETÉS!

y A körfűrész tisztításához szerves oldószereket (pl.

acetont) használni tilos, mert sérülést okozhatnak aműanyag felületeken. Akészüléket mosogatószeres vízzel enyhén benedvesített puha ruhával törölje meg. Ügyeljen arra, hogy akészülékbe víz ne kerüljön.

y A körfűrészt arendeltetésétől eltérő célokra használni

vagy átalakítani tilos.

A SZÉNKEFÉK KOPÁSÁNAK AZ ELLENŐRZÉSE /SZÉNKEFÉK CSERÉJE

y Ha akészülék használata során agépben szikrázást

lát, illetve az orsó forgása nem egyenletes, akkor agépet vigye Extol® márkaszervizbe, ahol ellenőrzik, és szükség szerint kicserélik aszénkeféket. Aszénkefék cseréjét kizárólag csak Extol® márkaszerviz hajthatja végre, mivel aszénkefe cseréje során meg kell bontani agépet. Aszervizek jegyzékét ahonlapunkon találja meg (lásd az útmutató elején). Acseréhez eredeti szénkefét kell felhasználni.

3938

HUHU

Page 21

y A gép javításához csak eredeti alkatrészeket szabad

felhasználni.

y Ha atermék agarancia ideje alatt meghibásodik, akkor

forduljon az eladó üzlethez, amely ajavítást az Extol® márkaszer viznél rendeli meg. Atermék garancia utáni javításait az Extol® márkaszervizeknél rendelje meg. Aszervizek jegyzékét ahonlapunkon találja meg (lásd az útmutató elején).

PÓT TARTOZÉKOK VÁSÁRLÁSA

Tét el Rendelési szám

Extol® Premium fűrész tárcsa 160 ×2,0 ×20 mm; 24 T, SK lapkák szélesség 2,8 mm

Szénkefe 8893005C

88 03213

1. táblázat

• FIGYELMEZTETÉS!

y Az Extol® Premium 8803213 pót fűrésztárcsát úgy

kell akészülékbe beszerelni, hogy afűrésztárcsa forgásiránya (fogak állása) afelső burkolaton (2. ábra, 5-ös tétel) található nyíllal megegyezzen (lásd a2. ábrát). Afogak atalptól felfelé álljanak (ne lefelé).

 A garancia csak arejtett (belső vagy külső)

anyaghibákra és gyártási hibákra vonatkozik, ahasználat vagy atermék nem rendeltetésszerű használatából, túlterheléséből vagy sérüléséből eredő kopásokra és elhasználódásokra, vagy meghibásodásokra nem.

y Amennyiben az eladó és ave vő kapcsolatában jelen t-

kező vitát af elek nem tudják egymás közöt t békés úton elrende zni, akkor avevőnek joga van arr a, hogy aFogyas ztóvédelmi Felügyelősé ghez forduljon. Ez as zervezet foglalkozik afogyasztóvédelmi ügyekkel. További információkat aFogyasztóvédelmi Felügyelőség honlapján talál.

12. ábra

VIII. Termékcímke aműszaki adatokkal

A használatba vétel előtt o lvassa el ahasználati útmutatót.

Megfelel az EU idevonatkozó előírásainak.

Munka közben használjon megfelelő védőkesz tyűt, védőszemüveget és fülvédőt.

II. védelmi osz tályba sorolt készülék. Kettős szigetelés.

Elektromos hulladék jele. Akészüléket háztar tási hulladékok közé kidobni tilos! Akészüléket adja le újrahasznosításra.

A típuscímkén található akör fűrész

Gyártási

szám

gyártási száma, amely tartalmazza agyártási évet és hónapot, valamint akészülék gyártási sorszámát.

2. táblázat

IX. Általános biztonsági előírások az elektromos kéziszerszámokhoz

• FIGYELMEZTETÉS!

A jelen kéziszerszámhoz mellékelt használati útmutatót, biztonsági előírásokat és egyéb utasításokat olvassa el. Az alábbi biztonsági és has ználati

utasítások be nem tartása áramütéshez, tűzhöz és/vagy súlyos személyi sérüléshez vezethet.

A használati útmutatót és az egyéb előírásokat őrizze meg, hogy később is el tudja olvasni.

A következő gyelmeztető utasításokban s zereplő „elektromos kéziszerszám“ ki fejezés alatt hálózati vezetéken keresztül az elek tromos hálózatról, vagy akkumulátorról táplált (elektromos hálózattól független) elektromos kéziszerszámot kell érteni.

1 BIZTONSÁGOS MUNKAKÖRNYEZET

a) A munkahelyet tartsa tisztán és biztosítsa

amegfelelő világítást. Arendetlen és rosszul

megvilágított munkahely baleset forrása lehet.

b) Az elektromos kéziszerszámmal ne dolgoz-

zon robbanásveszélyes helyen (gyúlékony folyadékok és gázok közelében, vagy poros levegőjű helyen). Az elektromos szerszámban

keletkező szikrák aport vagy arobbanásveszélyes anyagokat berobbanthatják.

c) Az elektromos kéziszerszám használata

közben agyerekeket és az illetéktelen személyeket tartsa távol amunkahelytől.

Ha megzavarják amunkájában, akkor elvesztheti az uralmát az elektromos kéziszerszám felett.

2 ELEKTROMOS BIZTONSÁG

a) A csatlakozódugót csak adugónak megfelelő

hálózati aljzathoz csatlakoztassa. Acsatlakozódugót átalakítani tilos. Aföldeléses csatlakozódugót csak közvetlenül aföldeléses aljzathoz szabad csatlakoztatni (elágazó használata tilos). Az áramütések elkerülése

érdekében csak sértetlen csatlakozódugóval, és adugónak megfelelő aljzatról üzemeltesse akéziszerszámot.

b) Ügyeljen arra, hogy ateste ne érjen hozzá

földelt tárgyakhoz (fűtéscsövekhez, radiátorhoz, tűzhelyhez, hűtőszekrényhez stb.).

Amennyiben ateste le van földelve, nagyobb az áramütés kockázata.

c) Az elektromos kéziszerszámot ne tegye ki eső

vagy nedvesség hatásának. Az elektromos kézis-

zerszámba kerülő víz növeli az áramütés kockázatát.

d) A hálózati vezetéket csak arendeltetésének

megfelelő célokra használja. Az elektromos kéziszerszámot ne húzza és ne szállítsa ahálózati vezetéknél megfogva. Ahálózati csatlakozódugót tilos avezetéknél fogva kihúzni afali aljzatból, ehhez aművelethez acsatlakozódugót fogja meg. Ahálózati vezetéket tartsa kellő távolságra aforró alkatrészektől, olajos tárgyaktól és éles sarkoktól, valamint agép mozgó részeitől.

Asérült vagy összetekeredet t hálózati vezeték balesetet okozhat.

e) A szabadban végzett munkákhoz csak

hibátlan, és szabadban való munkákra alkalmas hosszabbítót használjon az elektromos kéziszerszámhoz. Aszabadtéri használatra

készült hosszabbító alkalmazásával csökkentheti az áramütés kockázatát.

f) Amennyiben az elektromos kéziszerszámot

nedves, vizes helyen használja, akkor azt áram-védőkapcsolóval (RCD) védett hálózati aljzathoz csatlakoztassa. Az áram-védőkapcsoló

(RCD) használata csökkenti az áramütés kockázatát.

Az áram-védőkapcsoló (RCD) kifejezéssel azonos

jelentésű a„hibaáram védőkapcsoló (GFCI)” vagy a„földzárlat megszakító (ELCB)” is.

3 SZEMÉLYI BIZTONSÁG

a) Az elektromos kéziszerszám használata

közben legyen figyelmes, jól gondolja át mit fog csinálni, koncentráljon amunkára, acselekedeteit pedig józan megfontolások vezéreljék. Az elektromos készüléket ne használja ha fáradt, alkoholt vagy kábítószert fogyasztott, vagy gyógyszerek hatása alatt áll. Az elektromos kéziszerszám használata

közbeni pillanatnyi figyelmetlenség komoly balesetek forrása lehet.

4140

HUHU

Page 22

b) Használjon egyéni védőeszközöket. Munka

közben mindig viseljen védőszemüveget.

Az elektromos kéziszerszám jellegétől függő munkavédelmi eszközök (például légszűrő maszk, csúszásgátló védőcipő, fejvédő sisak, fülvédő stb.) előírásszerű használatával csökkentheti abaleseti kockázatokat.

c) Előzze meg avéletlen gépindításokat. Az

elektromos kéziszerszám mozgatása és szállítása során ahálózati vezetéket húzza ki az aljzatból, az ujját pedig vegye le afőkapcsolóról. Ez érvényes arra az esetre is, ha akéziszerszámba akkumulátort szerel be.

Ha az elektromos kéziszerszám mozgatásakor az ujja afőkapcsolón marad, akkor agép véletlenül elindulhat, aminek súlyos sérülés lehet akövetkezménye.

d) Az elektromos kéziszerszám bekapcsolása

előtt abból távolítsa el abeállításhoz szükséges szerszámokat és kulcsokat. Aforgó

géprészben maradt kulcs vagy más tárgy súlyos balesetet okozhat.

e) Csak biztonságosan elérhető távolságban

dolgozzon agéppel. Munka közben álljon stabilan és biztonságosan alábán. Így bármi-

lyen körülmények között megőrizheti uralmát agép felet t.

f) Viseljen megfelelő munkaruhát. Forgó

gépek használata esetén ékszereket, laza ruhát viselni tilos. Ügyeljen arra, hogy ahaja, aruhája, vagy akesztyűje ne kerülhessen aforgó alkatrészek közelébe.

Alaza ruhát, alógó ék szereket, vagy ahosszú hajat agép forgó alkatrészei elkaphatják.

g) Amennyiben agéphez lehet forgácsgyűjtőt,

vagy por- és forgácselszívót csatlakoztatni, akkor ezt megfelelően csatlakoztassa az elektromos kéziszerszámhoz. Az elszívó és for-

gácsgyűjtő alkalmazásával védekezhet apor okozta kockázatokkal szemben.

h) A készülék gyakori használata nem jelenti

azt, hogy elhanyagolhatja abiztonságos használat előírásait, arutinszerű és figyelmetlen munka súlyos balesetek előidézője lehet. Afigyelmetlenség egy pillanat alat t is okoz-

hat súlyos balesetet.

4 AZ ELEKTROMOS KÉZISZERSZÁM

HASZNÁLATA ÉS KARBANTARTÁSA

a) Az elektromos kéziszerszámot ne terhelje

túl. Amunka jellegének megfelelő elektromos kéziszerszámot használjon. Amegfelelően

kiválasztott elektromos kéziszerszám biztosítja arendeltetésének megfelelő biztonságot és hatékonyságot.

b) A meghibásodott főkapcsolójú elektromos

kéziszerszámot ne használja. Ahibás főkapcso-

lóval rendelkező elektromos kéziszerszám használata veszélyes, akészüléket meg kell javítatni.

c) Beállítás, tartozékcsere, karbantartás,

vagy akéziszerszám lehelyezése előtt az elektromos kéziszerszám csatlakozódugóját húzza ki afali aljzatból (illetve vegye ki az akkumulátort, ha az kivehető). Ezzel megaka-

dályozhatja avéletlen gépindítást az ilyen jellegű munkák végrehajtása közben.

d) A használaton kívüli elektromos kéziszers-

zámot gyerekektől, valamint ahasználati utasítást nem ismerő személyektől elzárva tárolja, és ezeknek ne engedje akéziszerszám használatát sem. Az elektromos kéziszers-

zám hozzá nem értő kezekben veszélyes lehet.

e) Az elektromos kéziszerszámot és tartozékait

karban kell tartani. Az elektromos kéziszerszámot, aműködtető és mozgó részeit, aburkolatokat és avédelmi elemeket ahasználatba vétel előtt ellenőrizze le. Sérült, repedt, vagy rosszul beállított és aszabályszerű működést zavaró hibákkal rendelkező kéziszerszámmal dolgozni tilos. Asérült és hibás kéziszerszámot az újbóli használatba vétele előtt javítassa meg. A karbantartások

elmulasztása és elhanyagolása balesetet okozhat.

f) Tartsa tisztán és éles állapotban avágós-

zerszámokat. Amegfelelően karbantartott és

élezett vágószerszámokkal jobb amegmunkálás hatékonysága, és kisebb akockázata avágószerszám leblokkolásának.

g) Az elektromos kéziszerszámot, atartozéko-

kat és vágószerszámokat csak ahasználati utasítás előírásai szerint, valamint arendeltetésének megfelelő módon, továbbá

az adott munkakörülményeket és amunka típusát is figyelembe véve használja. Aren-

deltetéstől eltérő géphasználat veszélyes és váratlan helyzeteket hozhat létre.

h) A kéziszerszám fogantyúit és markolatait

tartsa tiszta, száraz, zsír- és olajmentes állapotban. Ha akéziszerszámot nem tudja bizton-

ságosan és csúszásmentesen fogni, akkor váratlan helyzetekben elveszítheti az uralmát agép felett.

5 SZERVIZ

a) Az elektromos kéziszerszám javítását bízza

márka- vagy szakszervizre, akészülék javításához csak eredeti alkatrészeket szabad felhasználni. Csak így biztosítható az elektromos

kéziszerszám biztonságának az eredeti módon való helyreállítása.

X. Kiegészítő biztonsági utasítások

BIZTONSÁGI UTASÍTÁSOK AFŰRÉSZEKHEZ

FŰRÉSZELÉS

a) • VESZÉLY! Akezét tartsa távol afűrészelés

helyétől, valamint afűrésztárcsától. Amásik kezével fogja meg apótfogantyút, vagy avillanymotor házát. Ha agépet két kézzel fogja, akkor

megelőzheti afűrésztárcsa okozta sérüléseket.

b) Ne nyúljon amunkadarab alá. Avédőburkolat az

anyagból kibukkanó f űrésztárcsa ellen nem nyújt védelmet.

c) A fűrészelési mélységet az anyag minőségétől

függően állítsa be. Amunkadarab alsó részén

afűrésztárcsa kiállása legyen kisebb, mint afűrésztárcsa fogmagassága.

d) A munkadarabot fűrészelés közben kézben

tartani, vagy alábra helyezni tilos! Afűrészelendő anyagot megfelelő módon rögzíteni kell.

Amunkadarabot (fűrészelendő anyagot) fogja be, és megfelelően támasza alá, továbbá álljon biztonságosan alábán, valamint védekezzen az ellen, hogy agép bármilyen ruhadarabját vagy testrészét elkaphassa.

e) Az elektromos kéziszerszámot csak aszigetelt

fogantyúfelületeknél fogja meg, ha olyan

munkákat végez, amelyek során avágószerszám kívülről nem látható, feszültség alatt álló vezetékeket, vagy asaját hálózati vezetékét is átvághatja. Ha abetétszerszám egy feszültség alatt

álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülnek, ami áramütést okozhat.

f) Hosszirányú fűrészelés során használja

apárhuzamvezetőt, vagy alkalmazzon más megvezetést. Ezzel nagyobb pontosságú lesz avágás,

továbbá afűrésztárcsa sem szorul be.

g) Csak olyan fűrésztárcsákat szereljen agépre,

amelynek felfogó furata agép specifikációjának megfelel. Az ettől eltérő felfogó furatú tárcsák

felszerelése esetén afűrész tárcsa „üthet”, ami akár súlyos balesethez is vezethet.

h) A fűrésztárcsa befogásához sérült, vagy más

méretű alátéteket és csavart használni tilos.

Agéphez tartozó fűrésztárcsa rögzítő alkatrészeket (alátétet és csavart) az optimális működés, és amaximális biztonság figyelembe vételével fejlesztettük ki.

EGYÉB BIZTONSÁGI UTASÍTÁSOK AFŰRÉSZEKHEZ

A VISSZARÚGÁS ÉS AZ EHHEZ KAPCSOLÓDÓ FIGYELMEZTETÉSEK

y A visszaugrás egy hirtelen reakció, amelyet abeszorult,

leblokkolt, vagy kiegyensúlyozatlan fűrésztárcsa okoz, agép hirtelen és ellenőrizhetetlen (általában akezelő irányába történő) mozgásával.

y Amennyiben afűrésztárcsa beszorul, vagy hirtelen

leblokkolva megáll afűrészelési hézagban, akkor areakcióerő agépet megemelve, agépkezelő irányába kilöki.

y Amennyiben akörfűrészt nem egyenesen vezeti meg

avágási vonalon, akkor afűrésztárcsa fogai elakadhatnak amunkadarab felső részén, ami agép (kezelő irányába történő) kilökését okozhatja.

A visszarúgást agép helytelen has ználata, illetve ahelyes munkafolyamatok és munkakörülmények be nem tartása okozza. Ez ajelenség akövet kező intézkedések betar tásával elkerülhető.

4342

HUHU

Page 23

a) Tartsa szorosan fogva az elektromos kézis-

zerszámot, és hozza atestét és akarjait olyan helyzetbe, amelyben fel tudja venni avisszarúgó erőket. Működés közben ne álljon aforgó tárcsa síkjában. Álljon atárcsa egyik vagy másik oldalára. Agép által okozott visszaütéseken

agépkezelő uralkodni tud, ha betartja az idevonatkozó biztonsági utasításokat.

b) Amennyiben afűrésztárcsa beszorul amun-

kadarabba, vagy bármilyen okok miatt le kell állítani agépet, akkor afőkapcsoló felengedése után egészen addig tartsa erősen agépet, amíg afűrésztárcsa teljesen le nem áll. Amíg afűrésztárcsa forog, agépet megemelni, vagy afűrészelési hézagban visszafelé húzni nem szabad, mert afűrésztárca elakadása gépvisszaütést okozhat. Keresse meg afűrésztárcsa

elakadásának okát, és amunka folytatása előtt azt szüntesse meg.

c) Amennyiben akörfűrészt amunkadarabban

újra kívánja indítani, akkor azt előbb állítsa be avágási vonal irányába és ügyeljen arra, hogy afogak ne érhessék el amunkadarab fűrészelt élét. Abeszorult tárcsájú gép újraindítása esetén

afűrészgép visszaüthet.

d) A nagyméretű lemezeket avágási vonal mentén

támassza alá, hogy megakadályozza afűrésztárcsa beszorulását, és ezzel agép visszarúgását.

Anagyméretű lapok asaját súlyuk hatására meggörbülnek. Ezért anagy lapokat lehetőleg mindkét oldalukon, avágási vonalhoz minél közelebb, támassza meg.

e) Életlen és sérült fűrésztárcsákat ne használjon.

Az életlen, vagy ahelytelenül beállított fűrésztárcsák rosszul vágják az anyagot, továbbá atúlságosan nagy súrlódásuk miatt afűrésztárcsa beszorulhat, ami agép visszaütésével jár.

f) A fűrészelés megkezdése előtt jól húzza meg

afűrészelés mélységét és adőlésszög beállítását rögzítő csavarokat. Afűrészelés közben elmozduló

beállító elemek afűrésztárc sa elmozdulását okozhatják, amelynek következtében agép visszaüthet.

g) Legyen nagyon körültekintő, amikor olyan

anyagokat (például falat) fűrészel, amikor nem tudja, hogy az anyagban vagy az anyag másik

oldalán milyen váratlan akadályokkal találkozhat afűrésztárcsa.

Az idegen anyagokban elakadhat afűrésztárcsa, amely agép visszaütését, és afűrészelési hézagból való kiugrását okozhatja.

BIZTONSÁGI UTASÍTÁSOK AKÜLSŐ MOZGÓ VÉDŐBURKOLATTAL FELSZERELT FŰRÉSZGÉPEKHEZ

AZ ALSÓ VÉDŐBURKOLAT SZEREPE

a) A munka megkezdése előtt ellenőrizze le, hogy

az alsó –a körfűrészt takaró –védőburkolat megfelelően bezárul-e. Amennyiben ez az alsó védőburkolat nem mozog akadálymentesen, illetve az nem zárul be teljesen, akkor agépet ne használja. Az alsó védőburkolatot nyitott helyzetben kitámasztani (kikötni) tilos. Óvja agépet

aleesés től, mert az alsó védőburkolat deformálódhat. Amunka megkezdése előt t az alsó védőburkolatot kézzel mozgassa meg. Avédőburkolatnak akadály nélkül kell elfordulnia, és semmilyen helyzetben sem érhet hozzá afűrésztárcsához, vagy agép más részéhez.

b) Ellenőrizze le az alsó védőburkolat vissza-

húzó rugójának aműködését. Amennyiben avédőburkolat, vagy avisszahúzó rugó nem működik megfelelően, akkor azt agép használatba vétele előtt állítsa be, vagy javítassa meg.

Az alsó védőburkolat működését deformáció, ragadós lerakódás, vagy beszorult forgács is akadályozhatja.

c) Az alsó védőburkolatot kézzel csak speciális

esetekben (például „belemerítéses” fűrészelésnél) szabad kézzel működtetni. Ilyenkor avédőburkolat karjánál megfogva kell avédőburkolatot elforgatni, és azt akkor kell elengedni, amikor afűrésztárcsa már az anyagba merült. Minden más esetben avédőburkolat

automatikus működését kell alkalmazni.

d) Mielőtt akörfűrészt az asztalra, vagy apadlóra

lehelyezné, győződjön meg arról, hogy az alsó védőburkolat eltakarja-e afűrésztárcsát.

Avédelem nélküli, még forgó fűrésztárcsa lehelyezése agép ellenőrizhetetlen elugrását eredményezi, és afűrésztárcsa ilyenkor minden elvág, ami az útjába kerül. Tapasztalja ki, hogy afőkapcsoló felengedése után mennyi idő kell afűrésztárcsa teljes leállásához.

XI. Tárolás

y A megtisztított gépet száraz helyen, gyerekektől

elzárva, 45 °C-nál alacsonyabb hőmérsékleten tárolja. Agépet óvja asugárzó hőtől, aközvetlen napsütéstől, nedvességtől és esőtől.

XII. Hulladék megsemmisítés

CSOMAGOLÓ ANYAG:

y A csomagolást az anyagának megfelelő hulladékgyűjtő

konténerbe dobja ki.

HASZNÁLHATATLANNÁ VÁLT FŰRÉSZGÉP

y A készüléket háztartási hulladékok közé kidobni tilos!

Akészüléket adja le újrahasznosításra. Az elektromos és elektronikus hulladékokról szóló 2012/19/EU számú európai irányelv, valamint az idevonatkozó nemzeti törvények szerint az ilyen hulladékot alapanyagokra szelektálva szét kell bontani, és akörnyezetet nem károsító módon újra kell hasznosítani. Aszelektált hulladék gyűjtőhelyekről apolgármesteri hivatalban kaphat további információkat.

XIII. Garancia és garanciális feltételek

GARANCIÁLIS IDŐ

A mindenkori érvényes, vonatkozó jogszabályok, törvények rendelkezéseivel összhangban aMadal B al Kft. az Ön által megvásárolt ter mékre ajótállási jegyen feltüntetet t garanciaidőt ad. Atermék javítását aMadal B al Kft.-vel szerződéses kapc solatban álló szakszerviz agaranciális időszakban díjmentesen végzi el.

GARANCIÁLIS IDŐ ALATTI ÉS GARANCIÁLIS IDŐ UTÁNI SZERVIZELÉS

A termékek javít ását végző szakszervizek címe, ajavítás ügymenetével kapcsolatos információk awww.madalbal.hu weboldalon találhatóak meg, illetve asz akszervizek felsorolása atermék vásárlásának helyén is beszerezhető. Tanácsadással a(1)-297-1277 ügyfélszolgálati telefonszámon állunk ügyfeleink rendelkezésére.

4544

HUHU

Page 24

EU Megfelelőségi nyilatkozat

A gyártó: Madal Bal a.s. •Bar tošova 40/3, 760 01 Zlín •Cégszám: 49433717

kijelenti,

hogy az alábbi jelölésű, saját tervezésű és gyártású berendezések,

illetve az ezen alapuló egyéb kivitelek,

megfelelnek az Európai Unió idevonatkozó biztonsági előírásainak.

Az általunk jóvá nem hagyot t változtatások esetén afenti nyilatkozatunk ér vényét veszti.

A jelen nyilatkozat kiadásáért kizárólag agyár tó afelelős.

Einleitung

Sehr geehrter Kunde, wir bedanken uns für Ihr Vertrauen, dass Sie der Marke Extol® durch den Kauf dieses Produktes geschenk t haben.

Das Produkt wurde Zuverlässigkeits-, Sicherheits- und Qualitätstest s unterzogen, die durch Nor men und Vorschriften der Europäischen Union vorgeschrieben werden.

Im Falle von jeglichen Fragen wenden Sie sich bitte an unseren Kunden- und Beratungsservice:

www.extol.eu [email protected]

Extol® Premium 8893005

Kézi körfűrész. 1200 W, 160 mm

tervezését és gyár tását az alábbi szabványok alapján végez tük:

EN 60745-1:2009+A11:2010+AC1+Z1, EN 60745-2-5:2010 (2018.5.5-ig);

EN 62841:2015, EN 62841-2-5:2014 (2018.5.5-től)

EN 55014-1:2006 +A1:2009+A2:2011; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-3:2013; EN 62321:2008

gyelembe véve az alábbi előírásokat:

2006/42/EK 2014/ 30/EU 2011/65/EU

A műszaki do kumentáció 2006/42/EK szerinti összeállít ásáért agyártó székhelyén Mar tin Šenkýř felel.

A műszaki do kumentációkat (a 2006/42/EK szerint) agyártó tárolja.

Az EU megfelelőségi nyilatkozat kiadásának ahelye és dátuma: Zlín, 2017.03.28.

Az EU megfelelőségi nyilatkozat kidolgozásér t felelős személy

(aláírása, neve, beosztás a):

Hersteller: Madal Bal a. s., Průmyslová zóna Pří luky 244, 76001 Zlín, Tschechische Republik Herausgegeben am: 28. 5. 2017

I. Charakteristik -Verwendungszweck

9 Die Kreissäge Extol® Premium 8893005 ist zum

Ausführen von Quer-, Längs- und Schrägschnitten in Holz bestimmt.

9 Bei Anwendung von entsprechenden Schneidscheiben

auch dünnwandige, weiche Buntmetalle (z. B. Aluminium, Kupfer) oder Kunststoffe geschnitten werden. Das Schneiden von Eisenmetallen ist nicht zulässig.

9 Die Konstruktion der Schutzhaube ermöglicht den

Anschluss einer Fremdabsaugung von Spänen, wodurch sauberes Arbeiten gewährleistet ist.

9 Die angenehme Arretierung der Spindel mittels eines

Taste erhöht den Komfort beim Sägeblattwechsel.

9 Die Säge ist für Hobbywerker für den Einsatz

im Haushalt bestimmt.

Martin Šenkýř

gyártó cég igazgatótanácsi tag

4746

DEHU

Page 25

II. Technische Daten

III. Bestandteile und Bedienungselemente

Bestellnummer 8893005

Leistungsaufnahme 1200 W Leerlaufdrehzahl 4700 min

-1

Speisungsspannung 220-240 V~50 Hz Einstellbarer Schneidwinkel 0-45°

VERSCHNITT

y beim Neigungswinkel 0° 55 mm y beim Neigungswinkel 45° 35 mm

Abmessungen der Grundplatte 25,5 cm ×12,5 cm Material der Grundplatte Stahl

SPEZIFIKATION DES SÄGEBLATTS, DAS BESTANDTEIL DER SÄGE IST

Durchmesser des Trägertellers 160 mm Stärke vom Sägeblattkörper 1,35 mm Stärke vom HM-Plättchen am Sägeblatt (Schnittbreite) 2,5 ±5 % mm Durchmesser der Spannöffnung 20 mm Anzahl der Zähne am Sägeblatt 18

Schalldruckpegel L Schallleistungspegel L

Max. Vibrationswert ah beim Sägen von Holz/Metall

93,1 dB(A); Unsicherheit K=±3

104,3 dB(A); Unsicherheit K=±3

4,03 m/s2; Unsicherheit K=±1,5 (Summe von drei Achsen)

Schutzart IP20 Gewicht mit Sägeblatt (ohne Kabel) 3,5 kg Schutzklasse II, Doppelisolierung

Der angegebene Schnitt (maximale Schnittiefe) wird

bei Anwendung einer Schneidscheibe mit einem Durchmesser von 160 mm erreicht.

Der Schallleistungspegel übersteigt den Wert von 85

dB(A), daher is t bei der Arbeit mit der Kreissäge e in geeigneter Gehörschutz zu tragen.

y Der deklarierte Gesamtvibrationswert und

deklarierte Schallleistungswert wurde in Übereinstimmung mit der Standardprüfmethode ermittelt und darf zum Vergleich eines Werkzeugs mit einem anderen verwendet werden. Der deklarierte Gesamtvibrationswert und deklarierte Schallleistungswert dürfen auch zur vorläufigen Bestimmung der Exposition verwendet werden.

• WARNUNG

y Die Vibrations- und Lärmemissionen während des

tatsächlichen Gebrauchs vom Werkzeug können sich von den deklarierten Werten in Abhängigkeit von der Art unterscheiden, wie das Werkzeug benutzt wird, vor allem welches Werkstück bearbeitet wird.

y Es sind Sicherheitsmessungen zum Schutz der

bedienenden Person zu bestimmen, die auf der Bewertung der Exposition unter tatsächlichen Nutzungsbedingungen basieren (es ist mit allen Teilen vom Arbeitszyklus zu rechnen, wie Zeit, während der das Werkzeug stillsteht und wenn es leerläuft, ausgenommen der Startzeit).

17 16

11 12

Abb. 1

Abb.1, Posotion-Beschreibung

1. Zusatzgriff

2. Lüftungsschlitze des Motors

3. Spannmutter für Längsschnitt

4. Einstellmutter für die Schnittneigung

5. Arretiertaste für die Spindel

6. Grundplatte

7. Kerbe für die Platzierung der schrägen Schneidlinie

8. Kerbe für die Platzierung der senkrechten Schneidlinie

9. Längsschnittanschlag mit Längenmessskala

10. Untere Schwenkabdeckung der Schneidscheibe

11. Spannschraube mit Unterlegscheibe

12. Sägeblatt

13. Hebel zum Kippen der unteren Sägeblattabdeckung

14. Netzkabel

15. Späneauslass mit Anschlussmöglichkeit für externe Absaugung

16. Obere Schutzabdeckung des Sägeblattes

17. Betriebsschalter

18. Hauptgriff

19. Sicherung gegen unbeabsichtigtes Drücken des Betriebsschalters

20. Mutter mit Hebel zur Einstellung der Schnitttiefe

21. Skala für die Schnittttiefe

4948

DEDE

Page 26

IV. Vor der Inbetriebnahme

• HINWEIS

y Vor dem Gebrauch lesen Sie die komplette

Bedienungsanleitung und halten Sie diese in der Nähe des Gerätes, damit sich der Bediener mit ihr vertraut machen kann. Falls Sie das Produkt jemandem ausleihen oder verkaufen, legen Sie stets diese Gebrauchsanleitung bei. Verhindern Sie die Beschädigung dieser Gebrauchsanleitung. Der Hersteller trägt keine Verantwortung für Schäden infolge vom Gebrauch des Gerätes im Widerspruch zu dieser Bedienungsanleitung. Machen Sie sich vor dem Gebrauch des Geräts mit allen seinen Bedienungselementen und Bestandteilen und auch mit dem Ausschalten des Gerätes vertraut, um es im Falle einer gefährlichen Situation sofort ausschalten zu können.

y Überprüfen Sie vor Gebrauch, ob alle Bestandteile fest

angezogen sind und ob nicht ein Teil des Gerätes, wie z. B. die Sicherheitselemente, beschädigt bzw. falsch installiert sind, oder ob sie nicht am jeweiligen Ort fehlen. Ein Gerät mit beschädigten oder fehlenden Teilen darf nicht benutzt und muss in einer autorisierten Werkstatt repariert werden -siehe Kapitel Instandhaltung und Service.

MONTAGE/AUSTAUSCH DES SÄGEBLATTES

• HINWEIS

y Vor Einstellung, Installationen und Wartung der Säge

trennen Sie das Netzkabel vom Stromnetz.

y Benutzen Sie bei der Manipulation mit dem Sägeblatt

Schutzhandschuhe, denn es kann zu Verletzungen durch die scharfen Zähne kommen.

y Auf die Säge sind nur solche Sägeblätter zu installieren,

die der im Kapitel „Technische Angaben“ beschriebenen technischen Spezifikation entsprechen (d.h. Durchmesser, Stärke, Anzahl der Zähne u. ä.).

y Benutzen Sie keine Sägeblätter mit einer größeren

Bohrung, deren Montage den Einsatz eines Adapters erfordern würde.

y Installieren auf die Säge nur solche Sägeblätter, die für den

jeweiligen Typ des bearbeiteten Materials bestimmt sind.

y Installieren Sie auf die Säge niemals Sägeblätter, die

für andere Tätigkeiten und zu bearbeitendes Material bestimmt sind, als das Sägen von zugelassenen Werkstoffen (z. B. keine Schleifscheiben).

y Bei dieser Kreissäge müssen nur solche Sägeblätter

verwendet werden, auf denen die gleiche oder höhere Drehzahl gekennzeichnet ist, als die auf dem Werkzeug angegebene Drehzahl. Die Sägeblätter für Holz müsen die Norm EN 847-1 erfüllen.

y Benutzen Sie nur einwandfreie, scharfe Sägeblätter.

Benutzen Sie keinesfalls geplatzte, verformte, stumpfe oder anders beschädigte Sägeblätter.

y Zur Montage der Sägeblätter benutzen Sie nur ein-

wandfreie Befestigungselemente (Flansche, Schrauben, Unterlegscheiben usw.), die für diesen Sägetyp bestimmt sind.

1. Stellen Sie die Säge auf die Seite mit den Motorlüftungsschlitzen (Abb.1, Position 2).

2. Arretieren Sie die Spindel durch Drücken der Spindelarretiertaste (Abb.1, Position 5).

Abb. 2

• HINWEIS

y Blockieren Sie die Sägespindel mit der

Spindelarretiertaste nur dann, wenn das Gerät ausgeschaltet ist und die Spindel nicht dreht. Die Blockierung der Spindel während des Betriebes kann Verletzungen des Bedieners und Beschädigungen der Säge verursachen.

3. Halten Sie die Spindelarretiertaste und schrauben Sie gleichzeitig mit einem Sechskant-(Inbus-)Schlüssel die Spannschraube mit der Unterlegscheibe (Abb.2, Position

1) in Pfeilrichtung „1“ heraus und nehmen Sie sie ab.

4. Kippen Sie den unteren Sägeblattschutz (Abb.1, Position 10) zur Seite und setzen Sie auf die Mitnehmerscheibe (Abb.2, Position 4) das Sägeblatt so auf, dass die Richtunjg der Sägeblattzähne der Pfeilrichtung auf dem oberen Sägeblattschutz (Abb.2, Position 5), sie Abb. 2, entspricht.

5. Sichern Sie das Sägebplatt anschließend durch ordentliches Anziehen der Spannschraube mit der Unterlegscheibe (Abb.2, Position 2) in Pfeilrichtung „2“.

EINSTELLUNG DER SCHNITTTTIEFE

Abb. 3A

• HINWEIS

y Passen Sie die Schnitttiefe dem bearbeiteten Werkstoff

so an, damit unterhalb des Werkstücks fast die ganze Zahnhöhe zu sehen ist.

1. Heben Sie den Spannhebel zur Einstellung der Schnitttiefe (Abb.3A, Schritt 1.) hoch.

2. Heben Sie die Säge von der Grundplatte je nach der gewünschten Schnitttiefe ab (Abb. 3A, Schritt 2.). Die Schnitttiefe kann an der Skala abgelesen werden, siehe Abb.1, Position 21.

Größerer Abstand von der Grundplatte bedeutet

geringere Schnitttiefe.

3. Sichern Sie die Säge in der eingestellten Höhe ordnungsgemäß durch Drücken des Hebels nach unten (Abb. 3A, Schritt 3.).

WINKELEINSTELLUNG FÜR SCHRÄGSCHRITTE

1 3

Stellen Sie im Bedarfsfall einen schrägen Neigungswinkel der Säge im Bereich von 0° bis 45° in Bezug zur Schneidebene ein.

Abb. 4

• HINWEIS

y Winkelschnitte haben eine geringere Schnitttiefe, als

die auf der Schnitttiefenskala eingestellte Tiefe.

Abb. 3B

5150

DEDE

Page 27

ANSCHLUSS EINER EXTERNEN SPÄNEABSAUGUNG

y Schieben Sie in die Späneabsaugung (Abb. 1, Position

15) das Schlauchendstück von einem geeigneten Industriestaubsauger.

Abb. 5

• HINWEIS

y Wählen Sie einen nach dem Charakter des geschnitte-

nen Materials geeigneten Staubsauger. Verwenden Sie keinen Hausstaubsauger, dieser wird beschädigt.

y Zur Absaugung von gefährlichem Staub ist ein spe-

zieller Staubsauger einzusetzen.

• WARNUNG

y Beim Sägen entsteht Staub, der beim Einatmen

gesundheitsschädlich ist, vor allem Staub aus chemisch behandelten Werkstof fen, und daher ist bei den Arbeiten mit der Kreissäge eine Staubabsaugung/ Auffangen vom Staub anzuwenden (je nach Schleifmaschinenmodell), und zusätzlich auch noch ein geeigneter Atemschutz. Lassen Sie sich in einem Geschäft mit Arbeitsschutzmitteln beraten. Während der Arbeit ist für sehr gute Raumentlüftung zu sorgen. Staub aus einigen Holzarten, wie z. B. Eichen- und Buchenholz, wird als krebserregend betrachtet.

INSTALLATION VOM LÄNGSSCHNITTANSCHLAG

Abb. 6

y Der Längsschnittanschlag (Abb.1, Position 9) ermöglicht

es, eine genaue Schneidlinie entlang der Kante des bearbeiteten Materials zu führen, und verhindert gleichzeitig eine Verkantung des Sägeblatts während des Sägens.

y Der Anschlag findet auch beim Schneiden von Teilen

mit gleichen Abmessungen Anwendung.

1. Lösen Sie die Spannmutter für den Längsschnitt (Abb.1, Position 3) und schieben Sie das Anschlagteil mit der Skala in die Nut in der Grundplatte -siehe Abb.1, Position 9.

2. Stellen Sie auf der Anschlagskala die gewünschte Breite des abzutrennenden Werkstücks und sichern Sie danach den Anschlag durch Anziehen der Mutter. Die Messung der gewünschten Entfernung an der Skala der seitlichen Führung erfolgt ab der 0auf der Grundplatte, siehe Abb. 7.

5,3 cm

Abb. 7

V. Vorbereitung des zu bearbeitenden Materials

1. Das zu schneidende Material ist vor dem Sägen immer mit einem geeigneten Spannmittel zu befestigen (siehe Abb. 8), z. B. mit Spannklemmen am Arbeitstisch. Halten Sie das zu bearbeitende Material niemals mit der Hand oder am Knie gestützt.

y Große Flächen sind an den Rändern und in der Nähe

vom Schnitt zu unterstützen, damit das Risiko einer Verkantung des Sägeblattes und eines Rückschlags wegen der Durchbiegung der Platte minimiert wird.

2. Zeichnen Sie auf das bearbeitete Material die Schneidlinie an.

Abb. 8

Abb. 9

VI. Ein-/Ausschalten und Arbeit mit der Säge

• HINWEIS

y Kontrollieren Sie vor dem Anschluss der Säge an das

Stromnetz, ob der Spannungswert in der Steckdose dem Bereich von 220-240V~50Hz entspricht.

y Vor der Inbetriebnahme der Säge ist zu prüfen, dass alle

Sicherungselemente angezogen und alle Schutzteile an ihrem Platz sind. Eine Säge ohne alle Schutzelemente oder mit schlecht gesicherten Schutzelementen darf nicht verwendet werden und es ist für Abhilfe zu sorgen.

y Um die eingestellten Parameter der Säge zu

prüfen, empfehlen wir, einen Probeschnitt auszuführen.

1. Stecken Sie den Stecker des Netzkabels in die Stromnetzsteckdose.

2. Nehmen Sie die Säge fest in beide Hände am Hinter- und Vordergriff (siehe Abb. 8) und legen Sie sie mit dem vorderen Teil der Grundplat te auf die Schneidfläche so auf, dass das Sägeblatt das Material nicht berührt und frei drehen kann. Halten Sie die Säge niemals mit nur einer Hand.

3. Um die Säge in Betrieb zu nehmen, drücken Sie zuerst die Sicherung gegen unbeabsichtigte Inbetriebnahme am Betriebsschalter (Abb. 1, Position 19) und dann den Betriebsschalter selbst (Abb. 1, Position 17).

Abb. 10

• HINWEIS

y Sollten sich während des Gerätebetriebs merkwür-

dige Geräusche, Vibrationen oder unregelmäßiger Lauf bemerkbar machen, schalten Sie das Gerät sofort ab, trennen Sie es vom Stromnetz und ermitteln Sie und beheben die Ursache für dieses Verhalten. Sofern der nicht standardmäßige Lauf durch einen Defekt im Inneren des Gerätes verursacht wurde, veranlassen Sie die Reparatur in einer durch den Händler vermittelten autorisierten Servicewerkstatt der Marke Extol® oder wenden Sie sich direkt an eine autorisierte Werkstatt (Servicestellen finden Sie auf den Webseiten in der Einleitung der Gebrauchsanleitung).

4. Lassen Sie die Säge die volle Drehzahl erreichen und danach führen Sie sie langsam zur eingezeichneten Schneidlinie mit der Nut mit der Kennzeichnung 0° auf der Grundplatte für senkrechten schnitt und mit der Nut mit 45°für einen Schrägschnitt (siehe Abb. 11A und 11B).

5352

DEDE

Page 28

Ab b. 11A

0°

≥45°

Ab b. 11B

5. Führen Sie die Säge mit einer langsamen Bewegung auf der Materialoberf läche nach vorn, bis der ganze Schnitt beendet ist.

y Führen Sie die Säge während des Schneidvorgangs

mit einer gleichmäßigen Bewegung und leichtem Andruck in Richtung der Schneidlinie. Zu hoher Druck auf die Säge verursacht einen schnellen Verschleiß des Sägeblattes und Überlastung der Säge, die sie beschädigen kann.

y Die Schneidgeschwindigkeit und Schnittqualität hängt

vom Zustand und der Form der Sägeblattzähne ab. Benutzen Sie daher nur Sägeblätter, die in einem einwandfreien Zustand sind, scharfe Zähne haben und für den jeweiligen Werkstoff und Schnitttyp geeignet sind.

y Wählen Sie den Sägeblatttyp je nach Härte vom bear-

beiteten Holz, und ferner auch danach, ob es sich um einen Quer- oder Längsschnitt oder dünnes weiches NE-Metall handelt (z. B. Aluminium, Kupfer). Andere

Metallsorten (z. B. Eisenmetalle) dürfen mit dieser Säge nicht bearbeitet werden!

y Schützen Sie das Sägeblatt vor Beschädigung (z. B.

Stöße, Fälle), damit es sich nicht verwindet u. ä.

y Stecken Sie Ihre Finger nicht in den Späneauslass. Sie

könnten durch wegfliegende Späne verletzt werden.

y Bauen Sie die Mini-Kreissäge niemals in Tische oder

andere Konstruktionen ein. Die Säge ist nur zum Sägen als handgeführtes Gerät bestimmt.

y Verwenden Sie die Säge niemals zu Schnitten über dem

Kopf. In dieser Position ist keine ausreichende Stabilität für sicheres Arbeiten gewährleistet.

y Verwenden Sie zum Sägen keine HSS-Sägeblätter. Diese

sind zernrechlich und könnten beim Sägen platzen.

y Das Gerät bildet während seines Betriebs ein elektro-

magnetisches Feld, das die Funktionsfähigkeit von aktiven bzw. passiven medizinischen Implantaten (Herzschrittmachern) negativ beeinflussen und das Leben des Nutzers gefährden kann. Informieren Sie sich vor dem Gebrauch dieses Gerätes beim Arzt oder Implantathersteller, ob Sie mit diesem Gerät arbeiten dürfen.

y Benutzen Sie die Säge nur zu Zwecken, zu denen sie

bestimmt ist. Die Säge darf keinesfalls modifizier t und für andere Verwendungszwecke umgebaut werden.

y Der Betriebsschalter darf niemals in der gedrückten

Position zum Dauerbetrieb verriegelt werden. Den Betriebsschalter muss man im Bedarfsfall oder in einer Gefahrensituation sofor t lösen können!

AUSSCHALTEN DER SÄGE

y Schalten Sie die Kreissäge durch Lösen des

Betriebsschalters aus.

VII. Reinigung und Instandhaltung

• HINWEIS

y Vor jeglicher Wartung, Installation, Justierung der Säge

u. ä. trennen Sie das Netzkabel vom Stromnetz.

y Nach der Beendigung der Arbeiten reinigen Sie die Säge

von Spänen und Staub. Dazu benutzen Sie einen Pinsel, ein Tuch oder Druckluft.

y Die Lüftungsschlitze vom Motor (Abb.1, Position 2)

müssen stets sauber gehalten werden, damit der Motor nicht auf Grund einer unzureichenden Luftzirkulation überhitzt wird und damit der Bewegungsbereich der klappbaren Sägeblattschutzhaube (Abb.1, Position

10) sauber ist, damit sie frei bewegt werden kann und damit sie nach dem Abschwenken automatisch zurückkehrt. Diese Funktion der Schutzhaube ist aus Sicherheitsgründen absolut unumgänglich.

y Reinigen Sie ebenfalls das Sägeblatt und ggf. behandeln

Sie es mit Öl gegen Korrosion. Vor dem Gebrauch ist das Sägeblatt vom Öl zu reinigen, damit das geschnittene Holz nicht verunreinigt wird, falls dies erforderlich ist.

• HINWEIS

y Reinigen Sie die Säge niemals mit organischen

Lösemittel (z. B. auf Azetonbasis), sonst kommt es zur Beschädigung vom Kunststoffgehäuse. Zum Reinigen kann ein mit Seifenwasserlösung befeuchtetes Tuch verwendet werden. Verhindern Sie jedoch das Eindringen von Wasser in das Geräteinnere.

y Die Säge darf niemals zu anderen Nutzungszwecken

modifiziert werden.

KONTROLLE/AUSTAUSCH VON KOHLEBÜRSTEN

y Sind während des Gerätebetriebs im Innenbereich

Funken zu sehen, oder ist der Lauf des Gerätes unregelmäßig, lassen Sie in einer autorisierten Werkstatt der Marke Extol® den Verschleiß von Kohlebürsten kontrollieren, die sich im Gerät befinden. Die Kontrolle und Austausch darf nur eine autorisierte Werkstatt der Marke Extol® durchführen, da ein Eingriff in das Geräteinnere notwendig ist. Die Servicestellen finden Sie auf den Webseiten am Anfang der

Bedienungsanleitung. Die Kohlebürsten müssen durch Originalteile ersetzt werden.

y Zur Reparatur des Gerätes müssen Originalteile vom

Hersteller benutzt werden.

y Zwecks einer Garantiereparatur wenden Sie sich

an den Händler, bei dem Sie das Produkt gekauft haben, der eine Reparatur in einer autorisierten Servicewerkstatt der Marke Extol® sicherstellt. Im Falle einer Nachgarantiereparatur wenden Sie sich direkt an eine autorisierte Servicewerkstatt der Marke Extol® (die Servicestellen finden Sie unter der in der Einleitung dieser Gebrauchsanweisung angeführten Internetadresse).

ERHÄLTLICHES ERSATZZUBEHÖR FÜR DEN BEDARFSFALL

Posten Best.-Nr.

Sägeblatt Extol® Premium 160 ×2,0 ×20 mm; 24 T, Breite der HM-Plättchen 2, 8 mm

Kohlebürsten 8893005C

88 03213

Tabelle 1

• HINWEIS

y Das Ersatzsägeblatt Extol® Premium 8803213

muss in der Säge so installiert werden, dass die Ausrichtung der Zähne der Pfeilrichtung auf der Sägeblattabdeckung nach Abb. 2, Position 5. entspricht, d.h. die Zähne müssen nach oben von der Grundplatte der Säge ausgerichtet sein, und nicht nach unten, siehe Abb. 12.

 Eine kostenlose Garantiereparatur bezieht sich

lediglich auf Produktionsmängel des Produktes (versteckte und offensichtliche) und nicht auf den Verschleiß des Produktes infolge einer übermäßigen Beanspruchung oder geläufiger Nutzung oder auf Beschädigungen des Produktes durch unsachgemäße Anwendung.

Abb. 12

5554

DEDE

Page 29

y Im Falle eines Streits zwischen dem Käufer und

Verkäufer auf Grund des Kaufvertrags, der nicht direkt unter den Vertragspartnern geschlichtet werden konnte, hat der Käufer das Recht, sich an die Handelsinspektion als Subjekt für außergerichtliche Auseinandersetzung von Verbraucherstreitigkeiten zu wenden. Auf den Webseiten der Handelsinspektion befindet sich der Link zum Verzeichnis „ADRaußergerichtliche Auseinandersetzung von Streitigkeiten “.

VIII. Schild mit technischen Angaben

Lesen Sie vor der Benutzung des Gerätes die Gebrauchsanleitung.

Entspricht den einschlägigen Anforderungen der EU.

Bei der Arbeit ist geeigneter Augen-, Gehör- und Atemschutz zu tragen.

Gerät der Schutzklasse II. Doppelte Isolierung.

Symbol für Elektronik schrott. Werfen Sie das Produk t nicht in den Hausmüll, sondern übergeben Sie es an eine umweltgerechte Entsorgung.

Auf dem Typenschild der Säge ist das

Serien-

nummer

Produktionsjahr und -monat und die Produkt- oder Seriennummer angeführt.

Tabelle 2

IX. Allgemeine Sicherheitsanweisungen für Elektrowerkzeug

• WARNUNG!

Es ist nötig, alle Sicherheitsanweisungen, die Gebrauchsanleitung, Abbildungen und Vorschriften, die zu diesem Werkzeug mitgeliefert wurden, durchzulesen. Die Nichteinhaltung jeglicher nachfolgender

Anweisungen kann zu Unfällen d urch Strom, zu Bränden und/ oder zu ernsthaften Verletzungen von Personen kommen.

Sämtliche Anweisungen und die Gebrauchsanleitung müssen aufbewahrt werden, damit man später je nach Bedarf noch einmal reinschauen kann.

Mit dem Ausdruck „Elek trowerkzeug“ ist in allen nachstehend aufgeführten Warnhinweisen Elektrowerkzeug gemeint, das vom Netz gespeist wird (mit beweglicher Zuleitung), oder Elektrowerkzeug, das aus Batterien gespeist wird (ohne bewegliche Zuleitung).

1 SICHERHEIT DES ARBEITSUMFELDES

a) Der Arbeitsplatz muss sauber gehalten wer-

den und gut beleuchtet sein. Unordnung und

dunkle Räume sind häufig die Ursache von Unfällen.

b) Elektrowerkzeug darf nicht im Milieu

mit Explosionsgefahr, wo sich brennbare Flüssigkeiten, Gase oder Staub befinden, benutzt werden. Im Elektrowerkzeug entstehen

Funken, welche Staub oder Dämpfe anzünden können.

c) Bei der Benutzung von Elektrowerkzeug

ist es nötig, den Zutritt von Kindern und weiterer Personen zu verhindern. Wenn die

Bedienung gestört wird, kann sie die Kontrolle über die ausgeübte Tätigkeit verlieren.

2 ELEKTRISCHE SICHERHEIT

a) Der Stecker der beweglichen Zuleitung des

Elektrowerkzeuges muss der Netzsteckdose entsprechen. Der Stecker darf niemals auf keine Art und Weise modifiziert werden. Zusammen mit Werkzeugen, die Erdung haben, dürfen keine Steckeradapter verwendet werden. Stecker, die nicht durch Veränderungen

entwertet sind, und entsprechende Steckdosen schränken die Unfallgefahr durch Strom ein.

b) Die Bedienung darf geerdete Gegenstände,

wie z. B. Rohre, Zentralheizungskörper, Herde und Kühlschränke, nicht mit dem Körper berühren. Die Unfallgefahr durch Strom ist

größer, wenn Ihr Körper mit der Erde verbunden ist.

c) Elektrowerkzeug darf nicht Regen,

Feuchtigkeit oder Nassheit ausgesetzt werden. Sofern in das Elektrowerkzeug Wasser

eindringt, erhöht sich die Unfallgefahr durch Strom.

d) Die bewegliche Zuleitung darf nicht

zu anderen Zwecken benutzt werden. Elektrowerkzeug darf nicht an der Zuleitung getragen oder gezogen werden, auch darf der Stecker nicht durch Ziehen an der Zuleitung aus der Steckdose gezogen werden. Es ist nötig, die Zuleitung vor Hitze, Fett, scharfen Kanten oder beweglichen Teilen zu schützen. Beschädigte oder verhedderte

Zuleitungen erhöhen die Unfallgefahr durch Strom.

e) Sofern Elektrowerkzeug draußen benutzt

wird, muss ein Verlängerungskabel benutzt werden, dass für Außenanwendung geeignet ist. Die Nutzung einer Verlängerungszuleitung für

Außenanwendung schränkt die Unfallgefahr durch Strom ein.

f) Sofern Elektrowerkzeug in feuchten

Räumlichkeiten benutzt wird, ist es nötig, die Einspeisung durch einen Stromschutzschalter (RCD) abzusichern.

Die Anwendung eines RCD Schalters schränkt die Unfallgefahr durch Strom ein.

Der Ausdruck „Stromschutzschalter (RCD)“ kann

durch den Ausdruck „Fehlerstrom-Schutzschalter (GFCI)“ oder „Fehlerspannungs-Schutzschalter (ELCB)“ (Schutzschalter für entweichenden Strom) ersetzt werden.

3 SICHERHEIT DER PERSONEN

a) Bei der Anwendung von Elektrowerkzeug

muss die Bedienung aufmerksamt sein, sie muss sich dem widmen, was sie gerade tut, und sie muss sich konzentrieren und vernünftig überlegen. Elektrowerkzeug darf nicht benutzt werden, sofern die Bedienung müde ist oder unter Einfluss von Drogen, Alkohol oder Arzneimitteln steht. Eine kurz-

zeitige Unaufmerksamkeit kann bei der Anwendung von Elektrowerkzeug zu ernsthaften Verletzungen von Personen führen.

b) Verwenden Sie persönliche

Arbeitsschutzmittel. Verwenden Sie immer Augenschutz. Arbeitsschutzmittel wie

z. B. Beatmungsgeräte, Sicherheitsschuhwerk mit rutschfester Sohle, eine harte Kopfbedeckung oder Gehörschutz, welche im Einklang mit den Arbeitsbedingungen benutzt werden, senken die Gefahr von Verletzungen von Personen.

c) Es ist nötig, ein ungewolltes Anlassen des

Gerätes zu vermeiden. Es ist nötig, sich zu vergewissern, dass sich der Schalter vor dem Anschluss des Steckers in die Steckdose und/oder beim Anschluss eines Batteriesets, beim Tragen oder Versetzen des Werkzeuges in der Position „AUS“ befindet. Ein Herumtragen des Werkzeuges mit dem

Finger auf dem Schalter oder Anschluss des Steckers des Werkzeuges mit eingeschaltetem Schalter kann die Ursache für Unfälle sein.

d) Vor dem Einschalten des Werk zeuges ist es

nötig, alle Einstell- und Regulierinstrumente oder Schlüssel zu entfernen. Ein

Regulierinstrument oder Schlüssel, der an einem rotierenden Teil des Elektrowerkzeuges befestigt bleibt, kann die Ursache von Verletzungen von Personen sein.

e) Die Bedienung muss nur dort arbeiten,

wo sie sicher hinkommt. Die Bedienung muss immer eine stabile Stellung und Gleichgewicht bewahren. Das ermöglicht eine

bessere Kontrolle über das Elektrowerkzeug in unvorhergesehenen Situationen.

f) Ziehen Sie geeignete Kleidung an. Tragen

Sie keine lose Kleidung und keinen Schmuck. Die Bedienung muss darauf achten, dass sich ihre Haare und Kleidung in genügender Entfernung von beweglichen Teilen befinden. Lose Kleidung, Schmuck und langes Haar

können durch bewegliche Teile erfasst werden.

g) Sofern Mittel zum Anschluss von

Einrichtungen zum Absaugen und Sammeln von Staub zur Verfügung stehen, ist es nötig, solche Einrichtungen anzuschliessen

5756

DEDE

Page 30

und korrekt zu nutzen. Die Benutzung solcher Einrichtungen kann die Gefahr, die durch entstehenden Staub verursacht wird, einschränken.

h) Die Bedienung darf nicht zulassen, dass sie

wegen der Routine, die aus dem häufigen Benutzen des Werkzeuges resultiert, selbstgefällig wird, und dass sie die Grundsätze der Sicherheit des Werkzeuges ignoriert.

Unvorsichtige Tätigkeit kann im Bruchteil einer Sekunde ernsthafte Verletzungen verursachen.

4 ANWENDUNG UND WARTUNG VON

ELEKTROWERKZEUG

a) Elektrowerkzeug darf nicht überlastet wer-

den. Es ist nötig, richtiges Elektrowerkzeug zu verwenden, das für die durchzuführende Arbeit bestimmt ist. Richtiges Elektrowerkzeug

wird die Arbeit, für die es konstruiert wurde, besser und sicherer ausüben.

b) Es darf kein Elek trowerkzeug benutzt

werden, dass man nicht mit einem Schalter ein- und ausschalten kann. Jegliches

Elektrowerkzeug, das nicht mit einem Schalter bedient werden kann, ist gefährlich und muss repariert werden.

c) Vor jeglicher Einregulierung, Austausch

von Zubehör oder vor der Einlagerung des Elektrowerkzeuges ist es nötig, den Stecker aus der Netzsteckdose zu ziehen und/oder das Batterieset vom Elektrowerkzeug zu entnehmen, sofern es abnehmbar ist. Diese

vorbeugenden Sicherheitsmaßnahmen schränken die Gefahr eines zufälligen Anlassens des Elektrowerkzeuges ein.

d) Nicht benutztes Elektrowerkzeug muss

man außerhalb der Reichweite von Kindern lagern, und man darf Personen, die nicht mit dem Elektrowerkzeug oder mit diesen Anweisungen vertraut gemacht wurden, nicht erlauben, es zu benutzen.

Elektrowerkzeug ist in Händen von unerfahrenen Nutzern gefährlich.

e) Elektrowerkzeug und Zubehör muss gewar-

tet werden. Es ist nötig, die Einstellung der sich bewegenden Teile und deren Beweglichkeit zu überprüfen, sich auf Risse,

zerbrochene Teile und jegliche andere Umstände zu konzentrieren, welche die Funktion des Elektrowerkzeuges gefährden können. Sofern das Werkzeug beschädigt ist, muss vor dem nächsten Gebrauch dessen Reparatur veranlasst werden. Viele

Unfälle werden durch ungenügende Wartung des Elektrowerkzeugs verursacht.

f) Schneidewerkzeuge müssen scharf und

sauber gehalten werden. Richtig gewartete und

geschärfte Schneidewerkzeuge werden mit kleinerer Wahrscheinlichkeit am Material hängen bleiben oder blockieren, und die Arbeit mit ihnen kann leichter kontrolliert werden.

g) Elektrowerkzeug, Zubehör,

Arbeitsinstrumente usw. müssen im Einklang mit diesen Anweisungen und auf so eine Art und Weise benutzt werden, die für das konkrete Elektrowerkzeug vorgeschrieben wurde, und dies unter Berücksichigung der gegebenen Arbeitsbedingungen und der Art der durchgeführten Arbeit. Die Nutzung

von Elektrowerkzeug zur Durchführung anderer Tätigkeiten, als für welche es bestimmt war, kann zu gefährlichen Situationen führen.

h) Griffe und Halterungen müssen trocken,

sauber und ohne Fettrückstände gehalten werden. Schlüpfrige Griffe und Halterungen ermö-

glichen in unerwarteten Situationen kein sicheres Halten und keine Kontrolle über das Werkzeug.

5 SERVICE

a) Reparaturen von Elektrowerkzeugen soll

einer qualifizierten Person übertragen werden, die identische Ersatzteile benutzen wird. Auf diese Weise wird das gleiche Niveau

der Sicherheit des Elektrowerkzeuges wie vor der Reparatur gewährleistet.

X. Zusätzliche Sicherheitshinweise

SICHERHEITSANWE ISUNGEN FÜ R ALLE SÄGEN

BEIM SÄGEN

a) • GEFAHR: Der Bediener hat darauf zu ach-

ten, dass sich seine Hände in einer sicheren Entfernung vom Schnitt und vom Sägeblatt befinden. Mit der anderen Hand ist der Zusatzgriff oder das Motorgehäuse zu halten.

Wenn man die Säge mit beiden Hände hält, kann es zu keinen Schnittverletzungen kommen.

b) Nicht unter das Werkstück greifen. Die

Schutzhaube kann den Bediener nicht vor Berührung des Sägeblattes unter dem Werkstück schützen.

c) Die Schnitt tiefe ist der Werkstückdicke anzu-

passen. Der sehbare Teil der Zähne vom Sägeblatt unter-

halb des Werkstücks soll kleiner als eine Zahnhöhe sein.

d) Beim Sägen darf das Werkstück nie in der

Hand oder am Knie gestützt gehalten werden. Das Werkstück ist an einer festen Unterlage zu befestigen. Es ist wichtig, dass das Werkstück

ordnungsgemäß abgestützt ist, damit das Risiko einer Berührung mit einem Körperteil, einer Verkantung und Verlust der Kontrolle über das Gerät auf das kleinstmögliche Maß reduziert wird.

e) Beim Ausführen von Tätigkeiten, bei denen

das Werkzeug mit versteckten Leistungen oder dem Netzkabel selbst in Kontakt kommen kann, müssen elektromechanische Gerät an den isolierten Griffflächen gehalten werden.

Die Berührung eines „lebendigen“ Leiters verursacht, dass die nicht isolierten Metallteile des elektromechanischen Gerätes auch „lebendig“ werden und zu Stromschlagverletzungen des Bedieners führen können.

f) Bei Längsschnitten muss stets ein Längslineal

oder eine Führung mit einer geraden Kante benutzt werden. So verbessert sich

die Schneidgenauigkeit und eine Verkantung des Sägeblattes wird reduziert.

g) Benutzen Sie immer nur Sägeblätter mit der

richtigen Größe und Form der Spannbohrung

(Raute oder Kreis). Sägeblätter, die den

Spannvorrichtungen der Säge nicht vollständig entsprechen, sind nicht zentriert und verursachen einen Verlust der Kontrolle über die Säge.

h) Falsche oder beschädigte Unterlegscheiben

oder Spannschrauben dürfen nicht benutzt werden. Die Unterlegscheiben oder Spannschrauben wur-

den speziell für Ihre Säge unter Berücksichtigung ihrer optimalen Leistung und Arbeitssicherheit konstruiert.

WEITERE SICHERHEITSANWEISUNGEN FÜR ALLE SÄGEN

URSACHEN DES RÜCKSCHLAGS UND ZUSAMMENHÄNGENDE WARNUNGEN

y der Rückschlag ist eine plötzliche Reaktion eines

verkanteten, blockierten oder unausgewuchteten Sägeblattes mit der Folge einer unkontrollierten Bewegung der Säge nach oben und weg vom Werkstück in Richtung des Bedieners;

y kommt es beim Säge zum Einklemmen und Verkantung

des Sägeblattes, bleibt es stehen und die Reaktionskraft verursacht, dass die Säge in Richtung gegen den Benutzer geschleudert wird;

y ist das Sägeblatt im Schnitt falsch gedreht oder nicht

ausgerichtet, können die Zähne am hinteren Rand des Sägeblattes von oben ans Holz stoßen, das Sägeblatt springt aus dem Schnitt heraus und die Säge wird gegen den Bediener zurückgeschleudert.

Der Rückschlag ist die Folge einer unsachgemäßen Benutzung der Säge und/oder falscher Arbeitsvorgehensweisen oder -bedingungen, und er kann durch ordnungsgemäße Einhaltung der nachstehend angeführten Sicherheitsmaßnahmen verhindert werden.

a) Halten Sie die Säge stets fest mit beiden

Händen und halten Sie die Arme in einer solchen Position, dass Sie die durch den Rückschlag verursachten Kräfte abfangen können. Stehen Sie während der Arbeit auf irgendeiner Seite der Säge, stets außerhalb der Sägeblattlinie. Der Rückschlag kann verursachen,

dass die Säge zurückgeschleudert wird, aber die durch den Rück schlag erzeugten Kräf te kann der Benutzer bewältigen, wenn die entsprechenden Sicherheitsmaßnahmen eingehalten werden.

5958

DEDE

Page 31

b) Kommt es zum Klemmen des Sägeblattes

oder wenn aus irgendeinem Grund der Schnitt abgebrochen werden muss, lösen Sie das Bedienelement des Betriebsschalters und halten Sie die Säge im Werk stück, bis das Sägeblatt zum Stillstand kommt. Der Bediener darf niemals versuchen, die Säge aus dem Schnitt oder zurück zu ziehen, wenn sich das Sägeblatt noch bewegt; in solchen Fällen kann es zu einem Rückschlag kommen. Es sind die

Ursachen der Verkantung vom Sägeblatt zu ermitteln und zu beheben.

c) Wird die Sähe im Werkstück gestartet, ist das

Sägeblatt im Schnitt so auszurichten, dass die Zähne nicht im Material getaucht sind. Falls das

Sägeblatt festklemmt, sollten Sie nach dem erneuten Start die Säge nach oben aus dem Werkstück heraus drücken, sonst kann es zum Rückschlag kommen.

d) Große Werkstücke sind abzustützen, damit

ein Rückschlagrisiko und eine Verkantung des Sägeblattes reduziert werden. Große Werkstücke

tendieren zum Durchbiegen durch ihr Eigengewicht. Unter der Platte müssen auf beiden Seiten Unterlagen in der Nähe vom Schnitt und an den Rändern sein.

e) Benutzen Sie keine stumpfen oder beschädig-

ten Sägeblätter. Unscharfe oder falsch eingestellte Sägeblätter bilden einen engen Schnittspalt und verursachen somit hohe Reibung, die das Drehen des Sägeblattes einschränkt und zu einem Rückschlag führt.

f) Bevor Sie mit dem Sägen beginnen, müssen

die Sicherungshebel für die Einstellung der Schnitttiefe und des Gehrungswinkels ordnungsgemäß angezogen werden. Falls sich die

Einstellung des Sägeblattes beim Sägen verändert, kann dies zum Verkanten und einem Rückschlag führen.

g) Seien Sie beim Schneiden in bestehende Wände

oder unsehbare Stellen besonders vorsichtig.

Das Sägeblatt, das bis auf die andere Seite des Werkstos dringt, kann auf ein Hindernis stoßen, das zur Ursache eines Rückschlags werden kann.

SICHERHEITSHINWEISE FÜR SÄGEN MIT SCHWENKBARER AUSSENHAUBE

FUNKTION DER UNTEREN SCHUTZHAUBE

a) Vor jedem Gebrauch ist zu kontrollieren, dass

die untere Schutzhaube ordnungsgemäß schließt. Benutzen Sie die Säge nicht, wenn die untere Schutzhaube sich nicht frei bewegt und nicht sofort schließt. Sichern Sie die untere Schutzhaube niemals in aufgeklappter Position, z. B. mit Klemmen oder durch Anbinden. Falls die Säge unbeabsichtigt auf den

Boden fällt, kann sich die untere Schutzhaube verbiegen. Die untere Schutzhaube muss mit Hilfe des Klapphebels aufgeklappt werden und es ist zu prüfen, ob sie sich frei und bei jeglichem Öffnungswinkel bewegt oder bei eingestellter Schnitttiefe das Sägeblatt oder einen anderen Teil der Säge nicht berührt.

b) Die Funktion der Feder der unteren

Schutzhaube ist zu kontrollieren. Ist die Funktion der unteren Schutzhaube und der Feder nicht korrekt, müssen diese Teile vor dem Gebrauch der Säge repariert werden. Die

Reaktion der unteren Schutzhaube kann langsam erfolgen, gerade wegen der Beschädigung vom irgendeinen Teil, Ablagerungen klebriger Substanzen und anderer Verunreinigungen.

c) Die untere Schutzhaube darf manuell nur in

speziellen Fällen beim Sägen aufgeklappt werden, wie z. B. Schnitte durch „Eintauchen ins Material“ oder „zusammengesetzte Schnitte“. Die Schutzhaube muss mit Hilfe des Klapphebels aufgeklappt und in dem Augenblick gelöst werden, wenn das Sägeblatt ins Werkstück eindringt. In allen anderen Fällen

sollte beim Sägen die untere Schutzhaube automatisch funktionieren.

d) Vor dem Weglegen der Säge auf den

Arbeitstisch ist zu prüfen, dass das Sägeblatt von der unteren Schutzhaube abgedeckt ist.

Ungeschütztes nachlaufendes Sägeblatt verursacht einen Rückschlag der Säge und sägt alles, was in den Weg kommt. Man muss in Betracht ziehen, wie lange das Anhalten des Sägeblatts nach dem Lösen vom Betriebsschalter dauert.

XI. Lagerung

y Lagern Sie das gereinigte Gerät an einem trockenen

Ort außerhalb der Reichweite von Kindern, mit Temperaturen bis 45°C. Schützen Sie das Gerät vor direktem Sonnenstrahl, strahlenden Wärmequellen, Feuchtigkeit und Eindringen von Wasser.

XII. Abfallentsorgung

VERPACKUNGSMATERIALIEN

y Werfen Sie die Verpackungen in den entsprechenden

Container für sortierten Abfall.

UNBRAUCHBARE SÄGE

y Werfen Sie das unbrauchbare Gerät nicht in den

Hausmüll, sondern übergeben Sie es an eine umweltgerechte Entsorgung. Nach der Richtlinie 2012/19 EU dürfen Elektrogeräte nicht in den Hausmüll geworfen, sondern müssen einer umweltgerechten Entsorgung einer Elektroniksammelstelle zugeführt werden. Informationen über die Sammelstellen und -bedingungen erhalten Sie bei dem Gemeindeamt.

6160

DEDE

Page 32

EU-Konformitätserklärung

Hersteller: Madal Bal a.s. •Bar tošova 40/3, 76001 Zlín •Ident.-Nr.: 49433717

erklärt, dass die nachs tehend bezeichneten Anlagen auf Grund ihres Konzeptes und Konstruktion, sowie die auf den Mar kt

eingeführten Ausführungen, den einschlägigen Sicherheitsanforderungen der Europäischen Gemeinschaft entsprechen.

Bei den mit uns nicht abgestimmten Veränderungen am Gerät verliert diese Erklärung ihre Gültigkeit.

Diese Erklärung wird auf ausschließliche Verantwortung des Herstellers herausgegeben.

Extol® Premium 8893005

Handkreissäge, 1200 W; 160 mm

wurde in Übereinstimmung mit folgenden Normen:

EN 60745-1:2009+A11:2010+AC1+Z1, EN 60745-2-5:2010 (bis 5.5.2018);

EN 62841:2015, EN 62841-2-5:2014 (ab 5.5.2018)

EN 55014-1:2006 +A1:2009+A2:2011; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-3:2013; EN 62321:2008

und harmonisierenden Vorschriften entworfen und hergestellt:

2006/42 EG 2014/30 EU

2011/65 EU

Die Zusammenstellung der technischen Dokumentation 2006/42 EG hat Herr Martin Šenkýř mit Sitz an der Adresse des

Herstellers durchgeführt.

Die technisc he Dokumentation (2006/42 EG) ist an der Adresse des Hersteller s zugänglich.

Ort und Datum der Herausgabe der Konformitätserklärung: Zlín 28.03.2017

Die Person, die zur Erstellung der EU-Konformitätserklärung im Namen des Herstellers berechtigt ist

(Unterschrift, Name, Funktion):

Martin Šenkýř

Vorstandsmitglied der Hersteller-AG

6362

DEDE
