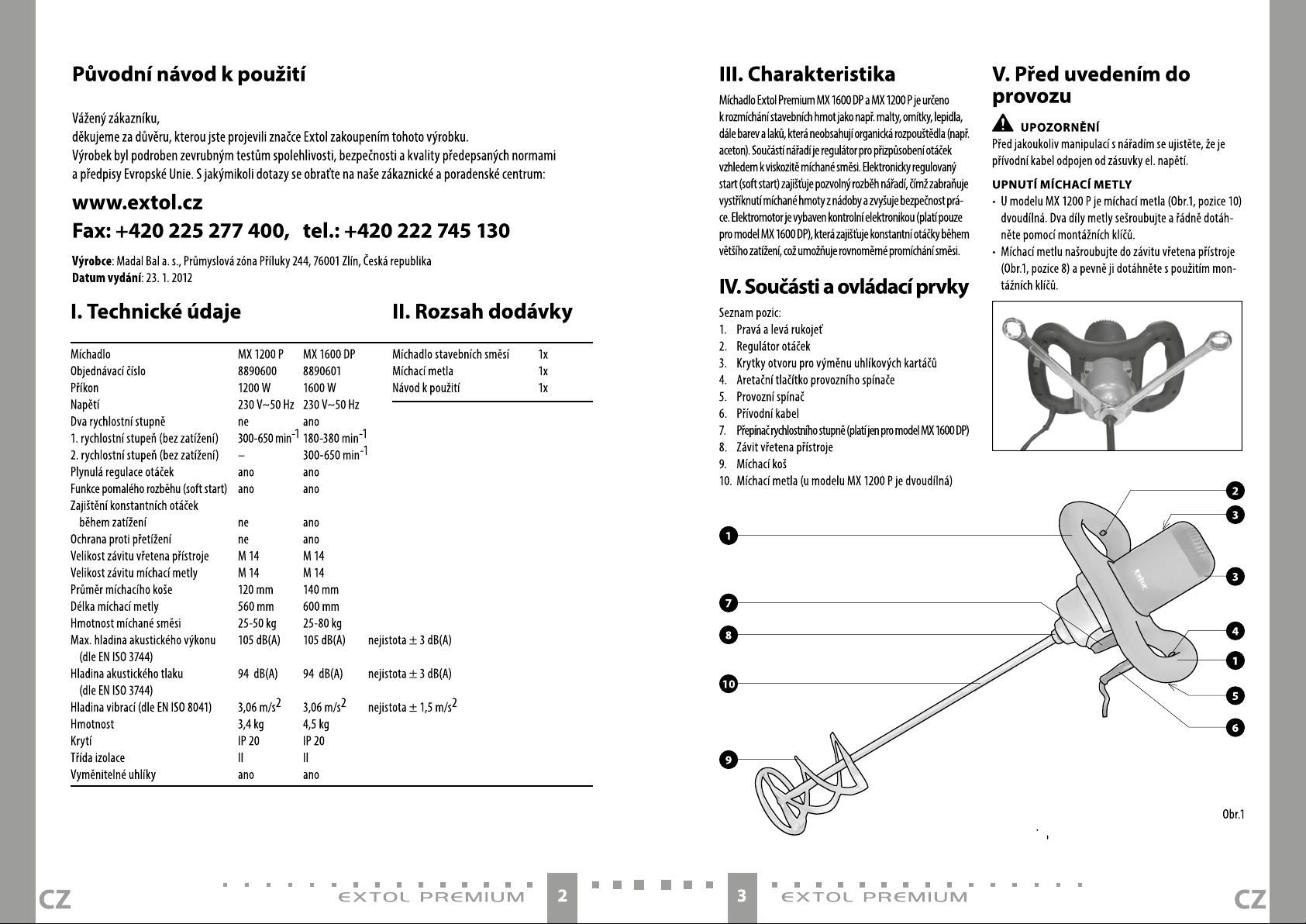

NASTAVENÍ RYCHLOSTNÍHO STUPNĚ

(platí pro model MX 1600 DP) Přepínačem r ychlostního stupně nastavte rychlostní stupeň Inebo II.

STUPEŇ INIŽŠÍ ROZSAH POČTU OTÁČEK:

Pro větší zatížení, např. pro míchání husté malty, betonu, tmelu, epoxidových prysk yřic apod.

STUPEŇ II VYŠŠÍ ROZSAH POČTU OTÁČEK:

Pro menší zatížení, např. pro míchání disper zní barvy, laků, cementové kaš e apod.

Poznámka:

Rychlostní stupeň lze přenastavit iza chodu přístroje, ne však při plném zatížení nebo při maximálním poč tu otáček.

VI. Uvedení do provozu

VÝSTRAHA

Před uvedením přístroje do chodu, si pozorně přečtěte vkapitole XI až XIII všechny bezpečnostní pokyny pro jeho používání.

ZAPNUTÍVYPNUTÍ

Před zapojením přívodního kabelu zkontrolujte, zda napětí vzásu vce odpovídá hodnotě uvedené na štítku nářadí. Zkontrolujte, zda vidlice napájecího kabelu nářadí odpovídá typu zásuvky.

1. Přistroj připojte ke zdroji el. proudu apevně jej uchopte za obě rukojeti (Obr.1, pozice 1).

2. Stisknutím apřidržením provozního spínače (Obr.1, pozice 5) uvedete zařízení do chodu.

Uvolněním téhož spínače přístroj vypnete.

Pro dlouhodobější práci lze použít aretaci provozní ho spínače. Stiskněte provozní spínač (Obr.1, pozice 5) apak stiskně te aretační tlačítko (Obr.1, pozice 4). Stisknutím provozního spínače (Obr.1, pozice 5) se aretační tlačítko uvolní.

REGULACE OTÁČEK

Otáčky lze vrámci přednast aveného rychlostní ho stupně 1nebo 2(dvourychlostní stupeň platí jen pro model MX 1600 DP) plynule regulovat otáčením regulátoru (Obr.1, pozice 2) podle viskozity míchané směsi.

VII. Způsob použití

• Otáčky volte vzhledem kviskozitě míchané směsi.

- Pro směsi smenší viskozitou jako je např. cementová kaše, zalévac í hmoty apod. nastav te vyšší otáčky míchací metly.

- Pro směsi svy šší viskozitou jako je např. beton, cement, tmel volte otáčky nižší.

• Při práci pohybujte přístrojem nahoru adolů.

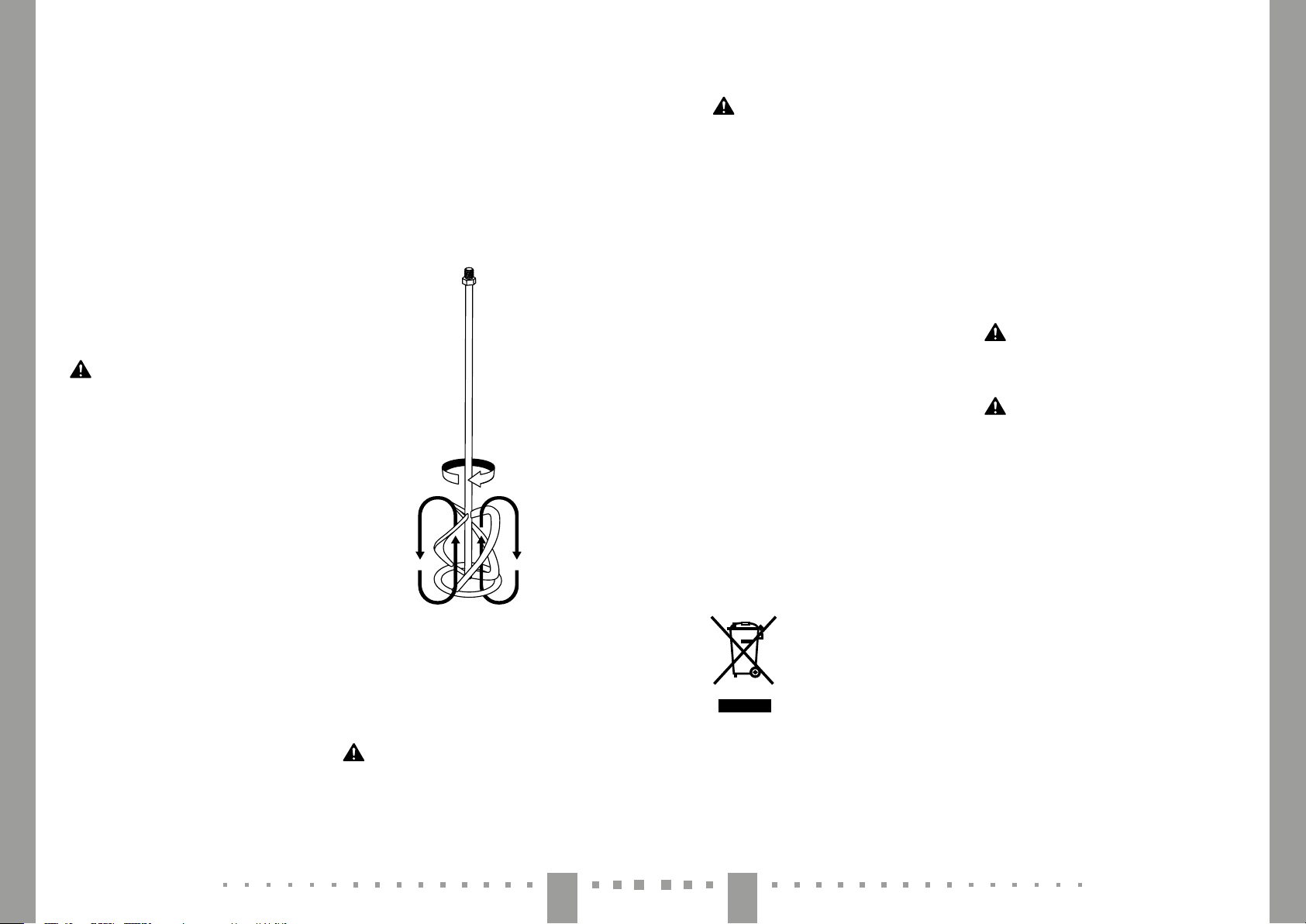

Na obrázku je znázorněno proudění míchané hmoty

míchacím košem při míchání.

• Po použití míchací metlu (Obr.1, pozice 10) omyjte.

ELEKTRONICK Á OCHRANA PROTI PŘETÍŽENÍ

(platí pouze pr o model MX 1600 DP) Nářadí je vybaveno elektronickou ochranou proti

nadměrnému z atížení. Dojde-li kpře tížení ,motor se automatick y vypne. Kjeho zapnutí dojde po odstranění nadměrné zátěže.

UPOZORNĚNÍ

Nářadí nepřetěžujte. Vede to rychlému opotřebení přístroje. Během dlouhodobějšího provozu dělejte pravidelné přestávky.

VIII. Čištění aúdržba

UPOZORNĚNÍ

Před jakoukoliv údržbou nebo čištěním odpojte přívodní kabel od zdroje elektrického proudu.

Nářadí udržujte čisté. Po použití jej očistěte vlhkým hadříkem. Rovněž udržujte čisté větrací otvory motoru. Dbejte při tom na to, aby nedošlo kvniknutí kapaliny do příst roje. K čištění nepoužívejte žádné agre sivní čistící prost ředky arozpouštědla.

Opravy nářadí, při kterých je nutný zásah do vnitřních částí přístroje smí provádět pouze autorizovaný servis značky E xtol (servisní místa naleznete na ww w.extol.cz).

Uživatel smí sám provádět pouze vý měnu uhlíkových kartáčů, při které není nutný zásah do vnitřních částí stroje.

VÝMĚNA UHLÍKOVÝCH KARTÁČŮ

Uhlíkové kar táče je nutné vyměnit, jsou-li opotřebované nebo prasklé, což se projeví nepravidelným chodem nářadí nebo jiskřením. Opotřebení uhlíkových kartáčů je zapotřebí kontrolovat.

1. Odšroubujte krytky otvoru pro výměnu uhlíkových kartáčů (Obr.1, pozice 3) avyjměte opotřebené nebo poškozené uhlíkové kartáče.

2. Původní uhlíkové kartáče vyměňte za nové originální kusy dodávané výrobcem.

IX. Likvidace odpadu

Po skončení životnosti výrobku je nutné při likvidaci vzniklého odpadu postupovat vsouladu splat nou legislativou. Výrobek obsahuje elektrické/elektronické součás ti ataké může obsahovat

provozní náplně, které jsou nebezpečným odpadem. Neodhazujte jej proto do směsného odpadu, ale odevzdejte na příslušných sběrných místech tohoto odpadu. Informace otěchto mís tech obdržíte na obecním úřadě.

X. Skladování

Očištěné nářadí skladujte na suchém místě mimo dosah dětí.

XI. Všeobecné bezpečnostní pokyny

Tento „Návod kpoužití “ udržujte vdobrém stavu aponechávejte jej uložen uvýrobku, aby s e sním, vpřípadě potřeby, mohla obsluha výrobku opětovně seznámit. Pokud výrobek komukoli půjčujete nebo jej prodáváte, nikdy kněmu nezapomeňte přiložit též kompletní návod kp oužití.

Toto Upozornění se používá v celé přír učce:

UPOZORNĚNÍ!

Toto upozornění se používá pro pok yny, jejichž neuposlechnutí může vést k úrazu elektrick ým proudem, ke vzniku pož áru a/nebo k vážnému zranění osob

VÝSTRAHA!

Přečtěte si všechny poky ny. Nedodržení veškerých následujících pokynů může vést k úrazu elektrickým proudem, ke v zniku požáru a/nebo k vážnému zranění osob. Dále může používání, které je v rozporu s tímto návodem, zapříčinit ztrátu záruky na výrobek. Výrazem „elektrické nářadí“ ve všech dále uvedených v ýstražných poky nech je myšleno jak elektrické nářadí napájené (pohyblivým přívodem) ze sítě, tak nářad í napájené z baterií (bez pohyblivého přívodu).

Zapamatujte si a uschovejte tyto pokyny!

1 PRACOVNÍ PROSTŘEDÍ

a) Udržujte pracoviště v čistotě a dobře osvětlené.

Nepořádek atmavá místa na pracovišti bývají příčin ou nehod.

b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach. Velektrickém nářadí v znikají jiskry,

které mohou zapálit prach nebo výpary.

c) Při používání elektric kého nářadí zamezte př ístupu dětí a dalších osob. Budete-li vyrušováni, můžete z tratit

kontrolu nad prováděnou činností.

extol premium

CZCZ

Page 4

2 ELEKTRICKÁ BEZPEČNOST

a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy jakýmkoliv způsobem neupravujte vidlici. S nářadím, které má ochranné spojení se zemí, nikd y nepoužívejte žádn é zásuvkové adaptéry. Vidlice, které nejsou znehodnoceny úpravami, aodpovída jící

zásuvky omezí nebezp ečí úrazu elektrickým proudem.

b) Vyvarujte se dotyku těla s uzemněnými předměty, jako např. potrubí, tělesa ústředního topení, sporáky a chladnič ky. Nebezpečí úrazu elektrickým proudem j e

větší, je-li vaše tělo spojené se zemí.

c) Nevyst avujte elek trické nářadí dešti, vlhku nebo mokru. Vnikne-li do elektrického nářadí vod a, zvyšuje se

nebezpečí úrazu elek trickým proudem.

d) Nepoužívejte pohyblivý přívod k jiným účelů m. Nikdy nenos te a netahejte elektrické nářadí za přívod ani nevy trhávejte vidlici ze zásuvky tahem z a přívod. Chraňte přívod před horkem, mastnotou, ostrými hranami a pohybujícími se část mi. Poškozené nebo zamota-

né přívody zvyšují neb ezpečí úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití.

Používání prodlužovacího přívodu p ro venkovní použití omezuje nebezpečí ú razu elektrick ým proudem.

f) Použí váte-li elekt rické nářadí ve vlhk ých prostorech, používejte napájení chráněné proudovým chránič em (RCD). Používání RCD omezuje nebezpečí ú razu

elektrickým p roudem.

3 BEZPEČNOST OSOB

a) Při používání elektrického nářadí buď te pozorní, věnujte pozor nost tomu, co právě děláte, soustřeďte se a střízlivě uvažujte. Nepracujte s elektrickým nářadím, js te-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání

elektrického nářad í může vést kvážnému poranění osob.

b) Používejte ochr anné pomůcky. Vždy používejte ochranu očí. Ochranné pomůcky jako např. respirátor,

bezpečnostní obuv sprotiskl uzovou úpravou, tvrdá pokrývka hlavy nebo ochrana sluchu, používané vsouladu spodmínkami práce, snižují nebezpečí p oranění osob.

c) Vyvarujte se neúmyslného spuštění. Ujistěte se, zda je spínač při zapojování vidlice do zásuvky vypnutý.

Přenášení nářadí sprstem na spínači n ebo zapojování vidlice nářadí se zapnutým spínačem může být p říčinou nehod.

d) Před zapnutím nářadí odstraňte všechny seř izovací nástroje nebo klíče. Seřizovací nástroj nebo klí č, který

ponecháte připevněn kotáčející se části elek trického nářadí,

může být příčinou poranění osob. e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy udržujte stabilní postoj arovno váhu. Budete tak lépe ovládat elektrické ná řadí vnepředvídaných situacíc h.

f) Oblékejte se vhodným způsobem. Nepoužívejte volné oděv y ani šperky. Dbejte, aby vaše v lasy, oděv a rukavice byly dostatečně daleko od pohybujících se částí. Volné od ěvy, šperky adlouhé vlasy m ohou být

zachyceny pohybujícími se částmi.

g) Jsou-li k dispozici prostředky pro připojení zařízení k odsávání a s běru prachu, zajis těte, aby taková zařízení byla připojena a správně používána. Použití těchto zařízení

může omezit nebezpečí způsob ená vznikajícím prachem.

4 POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ APÉČE ONĚ

a) Nepřetěžujte elektrické nářadí. Používejte správné nářadí, které je určené pro pr ováděnou práci. Správné

elektrické nářadí bu de lépe abezpečněji vykonávat práci, pro kterou bylo konstruováno.

b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoliv elektrické nářadí, které

nelze ovládat spínačem, je nebe zpečné amusí být opraveno.

c) Odpojujte nářadí vytažením vidlice ze síťové zásuvky před jakýmkoliv seřizováním, výměnou příslušenství nebo před uložením nepoužívaného elektrického nářadí. Tato preventivní bezpečnostní opatření omezují

nebezpečí nahodilého spuštění elektrického nářadí.

d) Nepoužívané elektrické nářadí ukládejte mimo dosahu dětí a nedovolte osobám, které nebyly seznámeny s elektrickým nářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je vrukou nezku-

šených uživatelů nebezpečné.

e) Udržujte elektrické nářadí. Kontrolujte seřízení pohybujících se částí a jejich pohyblivost, soustřeďte se na praskliny, zlomené součásti a jakékoliv další okolnosti, které mohou ohrozit funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším používáním zajis těte jeho opravu. Mnoho nehod je způsobeno

nedostatečně udržovaným elekt rickým nářadím. f) Řezací nástroje udr žujte ostré a čisté. Správně udržované anaostřené řezací nástroje sme nší pravděpodobností zachytí za materiál nebo se zablokuj í apráce snimi se snáze kontroluje.

g) Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte v souladu s těmito pokyny a takový m způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané podmínky práce

a druh prováděné práce. Používání elektrického nářadí

kprovádění jiných činností, než pro ja ké bylo určeno, může vést knebezpečným situacím.

5 SERVIS

Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, které bude používat identické náhradní dí ly. Tímto způsobem bude zajištěna stejná úroveň bezpeč-

nosti elektrického nářadí jako před opravou.

XII. Doplňkové bezpečnostní pokyny

• Před použitím míchadla si přečtěte návod kpoužití.

Výrobce nenese odpovědnost z a zranění či vzniklá poško zení nářadí vdůsledku jejího nevhodného používání.

• Nářadí nepoužívejte, jste-li unaveni, pod vlivem alko-

holu, či jiných látek ovlivňujících pozornost. Zamezte používání nářadí dětmi, nepoučenými nebo duševně afyzicky nezpůsobilými osobami.

• Při práci držte nářadí pevně oběma rukama azaujměte

stabilní postoj.

• Při práci používejte ochranu sluchu, zraku apracovní

rukavice.

• Na počátku míchání stavební směsi může dojít ke

zvíření prachu, který může být zdraví škodlivý, proto při práci používejte vhodnou ochranu dýchacích cest (částicový filtr P2).

• Nemíchejte směsi obsahujících azbest, protože je karci-

nogenní.

• Nářadí nepoužívejte kmíchání materiálů obsahujících

látky snebezpečím výbuchu, např. snadno zápalná rozpouštědla apod.. Nářadí vytváří jiskry, které mohou snadno zapálit hořlavé páry.

• Vnikne-li nářadí do míchané směsi, okamžitě jej odpoj-

te od přívodu el. proudu anechte nářadí zkontrolovat vautorizovaném servisu značky Extol (ser visní místa naleznete na www.extol.cz), neboť míchaný materiál vnářadí může způsobit poškození avést kúderu elektrickým proudem.

• Před odložením nářadí vyčkejte až se míchací metla

zcela zastaví.

• Nepoužívejte nářadí, je-li přívodní kabel poškozen.

Dojde-li kpoškození kabelu během práce, pak se jej nedotýkejte aodpojte jej od přívodu el. proudu.

• Používáte-li nářadí venku, připojte jej přes proudový

chránič (FI).

XIII. Odkazy na značky na štítku

Před použitím si přečtěte návod kpoužití

Odpovídá požadavkům EU

Při práci používejte ochranu zraku, sluchu adýchacích cest

Zařízení ochranné třídy II. Dvojitá izolace.

Při práci používejte vhodné rukavice

Sériové číslo

Udává rok výroby apořadové číslo série

extol premium

CZCZ

Page 5

XIV. Záruční lhůta apodmínky

ZÁRUČNÍ LHŮTA

Dne 01.01.2003 vstoupil vplatnos t zákon Č. 136/2002 Sb. ze dne 15.03.2002, kterým se mění zákon Č. 40/1964 Sb. azákon Č. 65/1965 Sb. ve znění pozdějších předpisů. Firma Madal Bal a.s. vsouladu stímto zákonem poskytuje na Vámi zakoupený výrobek záruku na dobu 2let od data prodeje. Při splnění záručních podmínek (uvedeno níže) Vám výrobek během této doby bezplatně opraví smluvní ser vis rmy Madal Bal, a.s.

ZÁRUČNÍ PODMÍNKY

1) Prodávající je povinen spotřebiteli zboží předvést ařádně vyplnit záruční list. Všechny údaje musí být vzáručním listě vypsány nesmazatelným způsobem vokamžiku prodeje zboží.

2) Již při výběru zboží pečlivě zvažte, jaké funkce ačinnosti od výrobku požadujete. To, že výrobek nevyhovuje Vašim pozdějším technickým nárokům, není důvodem kjeho reklamaci.

3) Při uplatnění nároku na záruční opravu musí být zboží předáno sřádně vyplněným originálem záručního listu nebo jiným dokladem okoupi.

4) V případě reklamace musí bý t zboží předáno včistém stavu, zbaveno prachu či špíny azabaleno nejlépe voriginálním obalu tak, aby při přepravě nedošlo kpoškození. Vzájmu přesné diagnostiky závady ajejího dokonalého odstranění spolu svýrobkem zašlete ijeho originální příslušenství.

5) Servis nenese odpovědnost za zboží poškozené přepravcem.

6) Servis dále nenese odpovědnost za zaslané příslušenství, které není součásti základního vybavení výrobku. Výjimkou jsou případy, kdy příslušenství nelze odstranit zdůvodu vady výrobku.

7) Záruka s e vztahuje výluč ně na závady způsobené vad ou materiálu, výrobní montáže nebo techno logií zpracování.

8) Tato záruka není na újmu zákonným právům, ale je dodatkem kním.

9) Záruční opravu je oprávněn vykonávat výhradně autorizovaným servisem značky Extol.

10) Výrobce odpovídá za to, že výrobek bude mít po celou záruční lhůtu vlastnosti aparametry uvedené vtechnick ých údajích, při dodržení návodu na použití. Zároveň si vyhrazuje právo na konstrukční změny bez předchozího upozorněni.

11) Nárok na záruku zaniká, jestliže: a) výrobek nebyl používán audržován podle návo-

du kobsluze.

b) byl proveden jakýkoliv zásah do konstrukce

stroje bez předchozího písemného povolení vydaného firmou Madal Bal a.s. nebo smluvním servisem.

c) výrobek byl používán vjiných podmínkách nebo

kjiným účelům, než ke kterým je určen.

d) byla některá část výrobku nahrazena neoriginál-

ní součásti.

e) k poškození výrobku nebo knadměrnému opo-

třebení došlo vinou nedostatečné údržby. f) výrobek havaroval nebo byl poškozen vyšší moci. g) škody vzniklé působením vnějších mechanických,

teplotních či chemických vlivů. h) vady byly způsobeny nevhodným skladováním, či

manipulací svýrobkem. i) výrobek byl používán (pro daný typ výrobku)

vagresivním prostředí např. prašném, vlhkém. j) výrobek byl použit nad rámec přípustného zatížení. k) bylo provedeno jakékoliv falšování záručního

listu nebo dokladu okoupi.

12) Výrobce neodpovídá za vady výrobku způsobené

běžným opotřebením nebo použitím výrobku

kjiným účelům, než ke kterým je určen.

13) Záruka se nevztahuje na položky, ukterých lze

očekávat opotřebeni vdůsledku jejích normální

funkce (např. lakováni atd.)

14) Poskytnutím záruky nejsou dotčena práva kupu-

jícího, která se ke koupi věci váží podle zvláštních

právních předpisů.

ZÁRUČNÍ APOZÁRUČNÍ SERVIS

Nejbližší servisní místo najdete na webových stránkách www.extol.cz nebo si vyžádejte jejich přehled vmístě, kde jste výrobek zakoupili. Rádi Vám také poradíme na zákaznické lince 222 745 130.

ES Prohlášení oshodě

Madal Bal a.s. •L azy IV/3356, 76001 Zlín •IČO: 49433717

prohlašuje,

že následně označené zařízení na základě své koncepce akonstrukce, stejně jako na trh uvedené p rovedení,

odpovídá příslušným bezpečnostním požadavkům Evropské unie.

Při námi neods ouhlasených změnách zařízení ztrácí toto prohlášení svou platnost.

Extol PREMIUM MX 1600 DP (8890601) a MX 1200 P (8890600)

Míchadlo na stavební hmoty

bylo navrženo av yrobeno ve shodě snásledujícími normami:

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 60745-1; EN 60745-2-1+A11+A1+A12

a následujícími předpisy:

2006/95 EC

2004/108 EC

2006/42 EC 2000/14 EC 2011/65 EU

ve Zlíně 23. 1. 2012

Martin Šenkýř

člen představenstva a.s.

extol premium

CZCZ

Page 6

Page 7

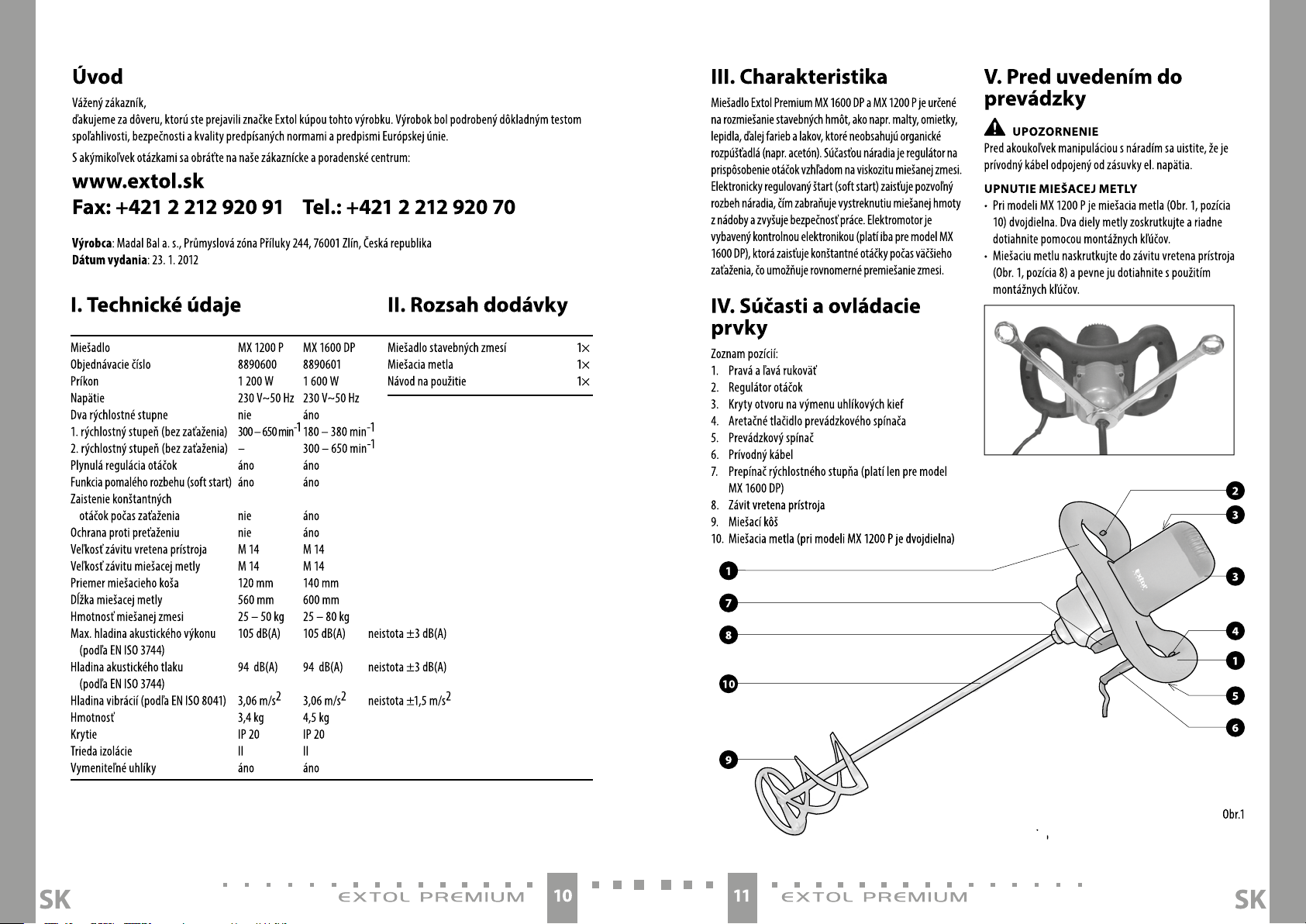

NASTAVENIE RÝCHLOSTNÉHO STUPŇA

(platí pre model MX 1600 DP) Prepínačom r ýchlostného stupňa nastavte rýchlostný stupeň Ialeb o II.

STUPEŇ INIŽŠÍ ROZSAH POČTU OTÁČOK:

Na väčšie zaťaženie, napr. na miešanie hustej malty, betónu, tmelu, epoxidových živíc apod.

STUPEŇ II VYŠŠÍ ROZSAH POČTU OTÁČOK:

Na menšie zaťaženie, napr. na miešanie disper znej farby, lakov, cementovej kaše apod.

Poznámka:

Rýchlost ný stupeň je možné upravi ť aj za chodu prístroj a, nie však pri pln om zaťažení alebo pri ma ximálnom počte otáč ok.

VI. Uvedenie do prevádzky

VÝSTRAHA

Pred uvedením prístroja do chodu, si pozorne prečítajte vkapitole XI až XIII všetky bezpečnostné pokyny na jeho používanie.

ZAPNUTIE/VYPNUTIE

Pred zapojením prívodného kábla skontrolujte, či napätie vzásuvke zodpovedá hodnote uvedenej na štítku náradia. Skontrolujte, či vidlica napájacieho kábla náradia zodpovedá typu z ásuvky.

1. Pristroj pripojte kzdroju el. prúdu apevne ho uchopte za obe rukoväti (Obr. 1, pozícia 1).

2. Stlačením apridržaním prevádzkového spínača (Obr. 1, pozícia 5) uvediete zariadenie do chodu. Uvoľnením toho istého spínača prístroj vypnete.

Na dlhodobejšiu prácu je možné použiť aretáciu prevádzkového spínača. Stlačte prevádzkový spínač (Obr. 1, pozícia 5) apotom stlačte aretačné tlačidlo (Obr. 1, pozícia 4).

Stlačením prevádzkového spínača (Obr. 1, pozícia 5) sa aretačné tlačidlo uvoľní.

REGULÁCIA OTÁČOK

Otáčky je možné vrámci prednastaveného rýchlostného stupňa 1alebo 2(dvojrýchlostný stupeň platí len pre model MX 1600 DP) ply nulo regulovať otáčaním re gulátora (Obr. 1, pozícia 2) podľa viskozit y miešanej zmesi.

VII. Spôsob použitia

• Otáčky voľte vzhľadom na viskozitu miešanej zmesi.

- Pre zmesi smenšou viskozitou, ako je napr. cementová kaša, zalievacie hmoty apod. nastavte vyššie otáčky miešacej metly.

- Pre zmesi sv yššou viskozitou, ako je napr. betón, cement, tmel voľte otáčky nižšie.

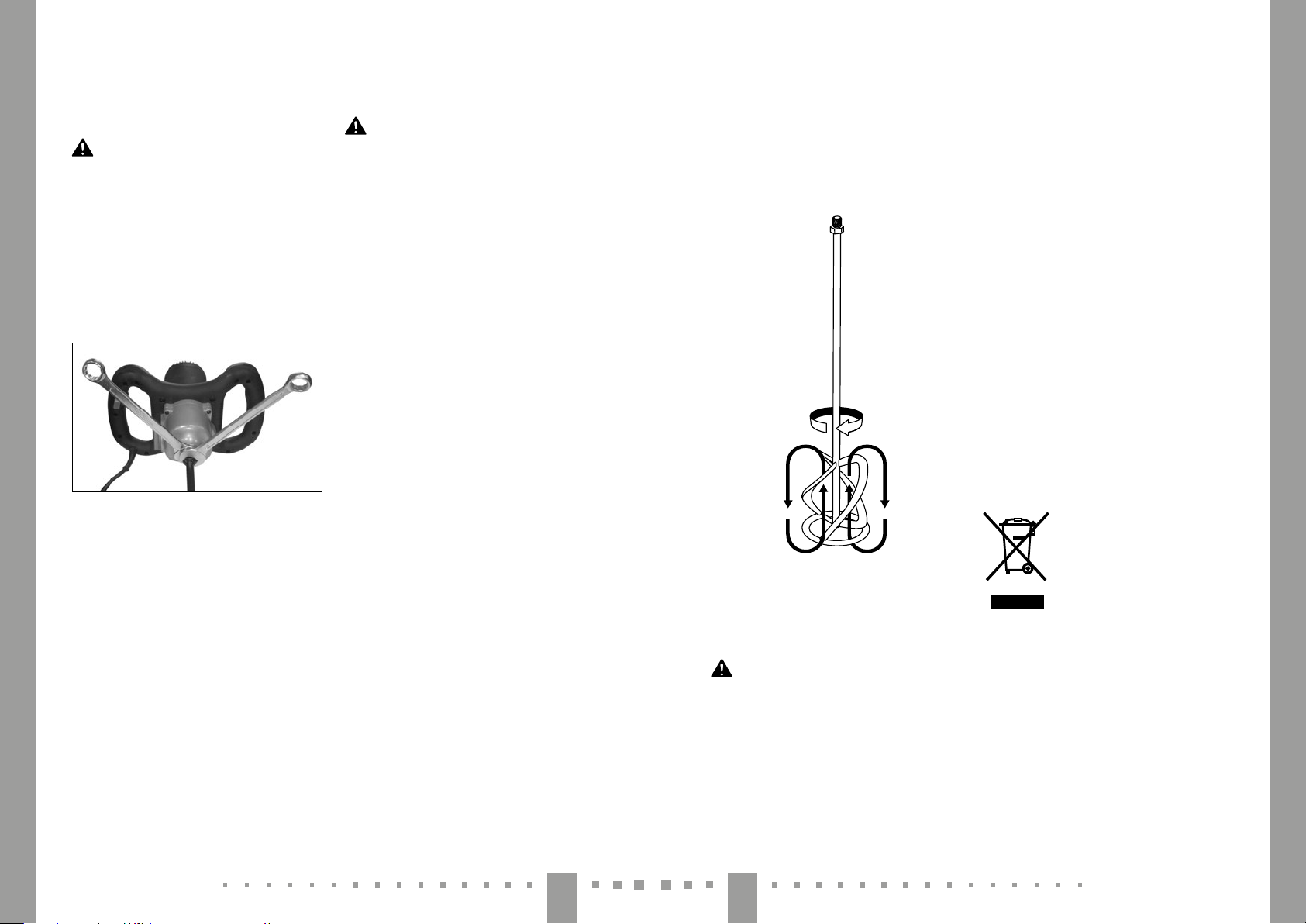

• Pri práci pohybujte prístrojom hore adole.

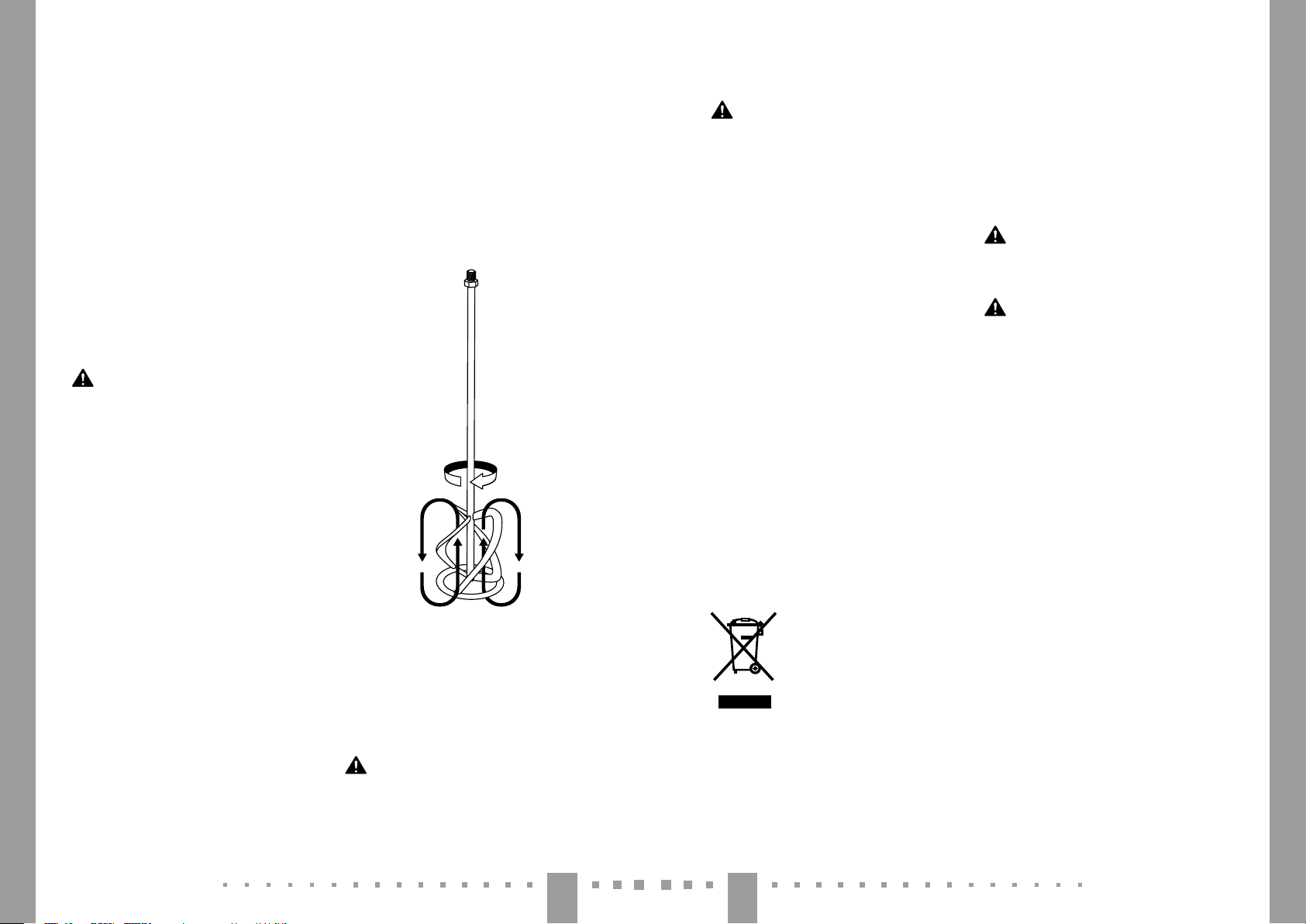

Na obrázku je znázornené prúdenie miešanej hmoty miešacím košom pri miešaní.

• Po použití miešaciu metlu (Obr. 1, pozícia 10) umyte.

ELEKTRONICKÁ OCHRANA PROTI PREŤAŽENIU

(platí len pre model MX 1600 DP) Náradie je vybavené elektronickou ochranou proti nadmernému zaťaženiu. Ak dôjde kpreťaženiu, motor sa automatick y vypne. Kjeho zapnutí dôjde po odstránení nadmernej záťaže.

UPOZORNENIE

Náradie nepreťažujte. Vedie to rýchlemu opotrebeniu prístroja. Počas dlhodobejšieho prevádzky robte pravidelné p rest ávky.

VIII. Čistenie aúdržba

UPOZORNENIE

Pred akoukoľ vek údržbou alebo čistením odpojte prívod ný kábel od zdroja elektrického prúdu.

Náradie udržujte čisté. Po použití ho oč istite vlhkou handričkou. Tiež udržujte čisté vetracie otvory motora. Dbajte pri tom na to, aby nedošlo kvniknutiu kvapaliny do prístroja. Na čistenie nepoužívajte žiadne agresívne čistiace prostriedky arozpúšťadlá.

Opravy nár adia, pri ktorých je nutný zásah do vnútorných častí prístroja smie vykonávať iba autorizovaný servis značky E xtol (servisné mies ta nájdete na www.extol.sk).

Užívateľ smie sám vykonávať iba výmenu uhlíkových kief, pri ktorej nie je nutný zásah do vnútorných častí stroja.

VÝMENA UHLÍKOVÝCH KIEF

Uhlíkové kef y je nutné vymeniť, ak sú opotrebované alebo prasknuté, čo sa prejaví nepravidelným chodom náradia alebo iskrením.

Opotrebenie uhlíkových kief je potrebné kontrolovať.

1. Odskrutkujte kryty otvoru na výmenu uhlíkových kief (Obr. 1, pozícia 3) avyber te opotrebené alebo poškodené uhlí kové kefy.

2. Pôvodné uhlíkové kefy vymeňte za nové originálne kusy dodávané výrobcom.

IX. Likvidácia odpadu

Po skončení životnosti výrobku je nutné pri likvidácii vzniknutého odpadu postupovať vsúlade splatnou legislatívou. Výrobok obsahuje elektrické/ elektronické súčasti atiež môže obsa-

hovať prevádzkové náplne, ktoré sú nebezpečným odpadom. Neodhadzujte ho preto do zmesového odpadu, ale odovzdajte na príslušných zberných miestac h tohto odpadu. Informácie otýchto miestach dostanete na obec nom úrade.

X. Skladovanie

Očistené náradie skladujte na suchom mieste mimo dosahu detí.

XI. Všeobecné bezpečnostné pokyny

Tento „Návod na použiti e“ udržujte vdobrom s tave aponechávajte ho uložený p ri výrobku, aby sa sní m, vprípade potreby, mohla obsluha vý robku opätovne obozná miť. Ak výrobok komukoľvek p ožičiavate alebo ho predávate, ni kdy knemu nezabudnite priložiť tiež kompletný návod na použitie.

Toto upozornenie s a používa v celej príručke:

UPOZORNENIE!

Toto upozornenie s a používa pre pokyny, ktorých nedodržanie môže viesť k úrazu elektrickým prúdom, ku vzniku požiaru a/alebo k vážnemu zraneniu osôb.

VÝSTRAHA!

Prečítajte si všetky pokyny. Nedodržanie všetkých nasledujúcich pokynov môže viesť k úrazu elektrickým prúdom, ku v zniku požiaru a/alebo k vážnemu zraneniu osôb. Ďalej môže používanie, k toré je v rozpore s týmto návodom, zapríčiniť stratu záruky na výrob ok. Výrazom „elektrické náradie“ vo všetkých ďalej uvedených výstražných poky noch je myslené ako elek trické náradie napájané (pohyblivým prívodom) zo siete, tak náradie napájané z batérií (be z pohyblivého prívod u).

Zapamätajte si a uschovajte tieto pokyny!

1 PRACOVNÉ PROSTREDIE

a) Udržujte pracovisko v čistote a dobre osvetlené.

Neporiadok atmavé miesta na pracovisku bývajú príčinou nehôd.

b) Nepoužívajte elektrické náradie v prostredí s nebezpečenstvom výbuchu, kde sa vysk ytujú horľavé kvapaliny, plyny alebo prach. Vel ektrickom náradí

vznikajú iskry, ktoré môžu zapál iť prach alebo výpary.

c) Pri používaní elektric kého náradia zamedz te prístupu detí a ďalších osôb. Ak bude te vyrušovaní, môžete

stratiť kontrolu nad vykonávanou činnosťou.

2 ELEKTRICKÁ BEZPEČNOSŤ

a) Vidlica pohyblivého prívodu elektrického náradia musí zodpovedať sieťovej zásuvke. Ni kdy akýmkoľvek spôsobom neupravujte vidlicu. S náradím, ktoré má ochranné spojenie so zemou, nikdy nepoužívajte žiadne zásuvkové adaptéry. Vidlice, ktoré nie sú zn e-

hodnotené úpravami, azodp ovedajúce zásuvky, obmedzia nebezpečenstvo úrazu elek trickým prúdom.

b) Vyvarujte sa dotyku tela s uzemnenými predmetmi, ako napr. potrub ie, telesá ústredného kúrenia,

extol premiumt

extol premium

SKSK

Page 8

sporáky a chladničky. Nebezpečenstvo úrazu elektrickým prúdom je väčšie, ak je vaše telo spoj ené so zemou.

c) Nevyst avujte elek trické náradie dažď u, vlhku alebo mokru. Ak vnikne do elektrického nárad ia voda, zvyšuje sa

nebezpečenstvo úrazu elek trickým prúdom.

d) Nepoužívajte pohybliv ý prívod na iné účely. Nikdy nenoste a neťahajte elektr ické náradie za prívod ani nevytrhávajte vidlicu zo zásuvky ťahom za prívod. Chráňte prívod pred horúčavou, mastnotou, ostrými hranami a pohybujúcimi sa časťami. Poškodené alebo

zamotané prívody zvyšu jú nebezpečenstvo úrazu elektrickým prúdom.

e) Ak je elektrické náradie používané vonku, používajte predlžovací prívod vhodný pre vonkajšie použitie.

Používanie predlžovacieho prívodu pre vonkajšie použitie obmedzuje nebezpečenst vo úrazu elektrickým prúdom.

f) Ak používate elektrické náradie vo vlhkom prostredí, používajte napájanie chránené prúdovým chráničom (RCD). Používanie RCD obmedzuje nebezpe-

čenstvo úrazu elektrick ým prúdom.

3 BEZPEČNOSŤ OSÔB

a) Pri používaní elektrického náradia buď te pozorní, venujte pozor nosť tomu, čo práve robíte, sústreďte sa a triezvo uvažujte. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vply vom drog, alkoholu alebo liekov. Chvíľková nepozornosť pri používaní

elektrického nárad ia môže viesť kvážnemu poraneniu osôb.

b) Používajte ochranné pomôck y. Vždy používajte ochranu očí. Ochranné pomôcky ako napr. respirátor, bez-

pečnostná obuv sprotišmykovou úpravou, tv rdá pokrývka hlavy alebo ochran a sluchu, používané vsúlade spo dmienkami práce, znižujú nebezpečenstvo poranenia osôb.

c) Vyvarujte sa neúmyselného spustenia. Uistite sa, či je spínač pri zapájaní vidlice do zásuvk y vypnutý. Prenášanie náradia sprstom na spínači alebo

zapájanie vidlice náradia so zapnutým spínačom môže byť príčinou nehôd.

d) Pred zapnutím náradia odstráňte všetky nastavovacie nástroje alebo kľúče. Nastavovací nástroj alebo

kľúč, ktorý p onecháte pripevnený kotáčajúcej sa časti elektrického nárad ia, môže byť príčinou poranenia osôb. e) Pracujte len tam, kam bezpečne dosiahnete. Vždy udržujte stabilný postoj arovnováhu. B udete tak lepšie ovládať elektrické n áradie vnepredvídaných situáciách.

f) Obliekajte sa vhodným spôsobom. Nep oužívajte voľné odev y ani šperky. Dbajte na to, aby vaše vlasy, odev a rukavice boli dostatoč ne ďaleko od pohybu-

júcich sa častí. Voľné odevy, šperky adlh é vlasy môžu byť

zachytené pohybujúcimi sa časťami.

g) Ak sú k dispozíc ii prostriedky pre pripojenie zariadenia na odsávanie a zber prachu, zaistite, aby takéto zariadenia boli pripojené a správne používané.

Použitie týchto zariadení môže obme dziť nebezpečenstvá spôsobené vznikajúcim prachom.

4 POUŽITIE AÚDRŽBA NÁRADIA

a) Nepreťažujte elektrické náradie. Používajte správne náradie, k toré je určené pre vykonávanú prácu.

Správne elektrické náradie b ude lepšie abezpečnejšie vykonávať prácu, pre ktorú bolo konštruované.

b) Nepoužívajte elektrické náradie, ktoré nie je možné zapnúť a vypnúť spínačom. Akékoľvek elektrické

náradie, ktoré nie je možné ovlá dať spínačom, je nebezpečné amusí byť opravené.

c) Odpájajte náradie vytiahnutím vidlice zo sieťovej zásuvky pred akýmkoľ vek nastavovaním, výmenou príslušenstva alebo pred uložením nepoužívaného elektrického náradia. Tieto preventívne bezpečnostné opatrenia obmedzujú

nebezpečenstvo náhodného spustenia elektrického náradia.

d) Nepoužívané elektrické náradie ukladajte mimo dosahu detí a nedovoľte osobám, ktoré neboli oboznámené s elektrickým náradím alebo s t ýmito pokynmi, aby náradie používali. Elektrické náradie je vrukách

neskúsených užívateľov nebezpečné.

e) Udržujte elektrické náradie. Kontrolujte nastavenie pohybujúcich sa častí a ich pohyblivosť, sústreďte sa na prask liny, zlomené súč asti a akékoľvek ďalšie okolnosti, ktoré môžu ohroziť funkciu elek trického náradia. Ak je náradie poškodené, pred ďalším používaním zaistite jeho opravu. Mnoho nehôd je spôsobe-

ných nedostatočne udržovaným elektri ckým náradím. f) Rezacie nástroje udržujte ostré a čisté. Správne udržované anaostrené rezaci e nástroje sa smenšou pravdepodobnosťou zachy tia za materiál alebo sa zablokujú apráca snimi sa ľahšie kontroluje.

g) Elektrické náradie, príslušenstvo, pracovné nástroje atď. používajte v súlade s týmito pokynmi a takým spôsobom, aký bol predpísaný pre konkrétne elektrické náradie, a to s ohľadom na dané podmienky práce a druh vykonávanej práce. Používanie elektrického

náradia na vykonávani e iných činností, než pre aké bolo určené, môže viesť knebezpečným situáciám.

5 SERVIS

Opravy vášho elektrického náradia zverte kvalifikovanej osobe, ktorá bude používať identické náhradné die ly. Týmto spôsobom bude zaistená rovnaká úroveň

bezpečnosti elek trického náradia ako pred opravou.

XII. Doplnkové bezpečnostné pokyny

• Pred použitím miešadla si prečítajte návod na použitie.

Výrobca nenesie zodpovednosť za zranenia či vzniknuté poškodenia náradia vdôsledku jeho nevhodného používania.

• Náradie nepoužívajte, ak ste unavení, pod vplyvom

alkoholu, či iných látok ovplyvňujúcich pozornosť. Zabráňte používaniu náradia deťmi, nepoučenými alebo duševne afyzicky nespôsobilými osobami.

• Pri práci držte náradie pevne oboma rukami azaujmite

stabilný postoj.

• Pri práci používajte ochranu sluchu, zraku apracovné

rukavice.

• Na začiatku miešania stavebnej zmesi môže dôjsť kzví-

reniu prachu, k torý môže byť zdraviu škodlivý, preto pri práci používajte vhodnú ochranu dýchacích ciest (časticový filter P2).

• Nemiešajte zmesi obsahujúce azbest, pretože je karci-

nogénny.

• Náradie nepoužívajte na miešanie materiálov obsahu-

júcich látky snebezpečenstvom výbuchu, napr. ľahko zápalné rozpúšťadlá apod. Náradie vytvára iskry, ktoré môžu ľahko zapáliť horľavé pary.

• Ak vnikne náradie do miešanej zmesi, okamžite ho

odpojte od prívodu el. prúdu anechajte náradie skontrolovať vautorizovanom servise značky Extol (servisné miesta nájdete na www.extol.sk), pretože miešaný materiál vnáradí môže spôsobiť poškodenie aviesť kúrazu elektrickým prúdom.

• Pred odložením náradia vyčkajte až sa miešacia metla

celkom zastaví.

• Nepoužívajte náradie, ak je prívodný kábel poškodený.

Ak dôjde kpoškodeniu kábla počas práce, potom sa ho nedotýkajte aodpojte ho od prívodu el. prúdu.

• Ak používate náradie vonku, pripojte ho cez prúdový

chránič (FI).

XIII. Odkazy na značky na štítku

Pred použitím si prečítajte návod na použitie.

Zodpovedá požiadavkám EÚ.

Pri práci používajte ochranu zraku, sluchu adýchacích ciest.

Zariadenie ochrannej triedy II. Dvojitá izolácia.

Pri práci používajte vhodné rukavice.

Sériové číslo

Udáva rok výroby aporadové číslo série.

extol premium

SKSK

Page 9

XIV. Záručná lehota apodmienky

ZÁRUČNÁ LEHOTA

Dňa 01.01.2003 vstúpil vúčinnos t‘ zákon Č. 136/2002 Sb. zo dňa 15.03.2002, ktorým s a mení zákon Č. 40/1964 Sb. azákon Č. 65/1965 Sb. vo znenie neskorších predpisov. Firma Madal Bal a.s. vsúlade st ýmto zákonom posk ytuje na Vámi zakúpený výro bok záruku dva rok y od data prodeja. Pri spln enie záručných p odmínok (uvedeno nížši e) Vám výrobok p očas tejto doby bezp latne opraví autorizova ný servis rmy Madal Bal a.s.(serv isná miesta sú na strán kach www.extol.sk).

ZÁRUČNÉ PODMIENKY

1. Predávajúci je povinný spotrebiteľovi tovar predviesť ariadne vyplniť záručný list. Všetky údaje musia byť vzáručnom liste vypísané nezmazateľným spôsobom vokamihu predaja tovaru.

2. Už pri výbere tovaru starostlivo zvážte, aké funkcie ačinnosti od výrobku požadujete. To, že výrobok nevyhovuje Vašim neskorším technickým nárokom, nie je dôvodom na jeho reklamáciu.

3. Pri uplatnení nároku na záručnú opravu musí byť tovar odovzdaný sriadne vyplneným originálom záručného listu alebo iným dokladom okúpe.

4. V prípade reklamácie musí byť tovar odovzdaný včistom stave, zbavený prachu či špiny azabalený najlepšie voriginálnom obale tak, aby pri preprave nedošlo kpoškodeniu. Vzáujme presnej diagnostiky poruchy ajej dokonalého odstránenia spolu svýrobkom zašlite aj jeho originálne príslušenstvo.

5. Servis nenesie zodpovednosť za tovar poškodený prepravcom.

6. Servis ďalej nenesie zodpovednosť za zaslané príslušenstvo, ktoré nie je súčasťou základného vybavenia výrobku. Výnimkou sú prípady, kedy príslušenstvo nie je možné odstrániť zdôvodu chyby výrobku.

7. Záruka s a vzťahuje vý lučne na závady spôsob ené chybou materiálu, výrobnej montáže alebo techno lógiou spracovania.

8. Táto záruka nie je na ujmu zákonným právam, ale je dodatkom knim.

9. Záručnú opravu je oprávnený vykonávať výhradne autorizovaný servis značky Extol.

10. Výrobca zodpovedá za to, že výrobok bude mať po celú záručnú lehotu vlastnosti aparametre uvedené vtechnick ých údajoch, pri dodržaní návodu na

použitie. Zároveň si vyhradzuje právo na konštrukčné zmeny bez predchádzajúceho upozornenia.

11. Nárok na záruku zaniká, ak: a) výrobok nebol používaný audržiavaný podľa

návodu na obsluhu.

b) bol vykonaný akýkoľ vek zásah do konštrukcie

stroja bez predchádzajúceho písomného povolenia vydaného firmou Madal Bal s.r.o., alebo zmluvným ser visom.

c) výrobok bol používaný viných podmienkach

alebo na iné účely, než na ktoré je určený.

d) bola niektorá časť výrobku nahradená neorigi-

nálnou súčasťou.

e) došlo kpoškodeniu výrobku alebo knadmerné-

mu opotrebeniu vinou nedostatočnej údržby. f) v ýrobok havaroval ale bo bol poškodený vyšš ou mocou. g) škody vznikli pôsobením vonkajších mechanic-

kých, teplotných či chemických vplyvov. h) chyby boli spôsobené nevhodným skladovaním,

či manipuláciou svýrobkom. i) v ýrobok bol používaný (pre daný typ výrobku)

vagresívnom prostredí napr. prašnom, vlhkom. j) výrobo k bol použitý nad rám ec prípustného za ťaženia. k) bolo vykonané akékoľvek falšovanie záručného

listu alebo dokladu okúpe.

12. Výrobca nezodpovedá za chyby výrobku spôsobené bežným opotrebením alebo použitím výrobku na iné účely, než na ktoré je určený.

13. Záruka sa nevzťahuje na položky, uktorých je možné očakávať opotrebenie vdôsledku ich normálnej funkcie (napr. lakovanie atď.)

14. Poskytnutím záruky nie sú dotknuté práva kupujúceho, ktoré sa ku kúpe viažu podľa osobitných právnych predpisov.

ZÁRUČNÝ APOZÁRUČNÝ SERVIS VYKONÁVA DISTRIBÚTOR:

Madal Bal s.r.o. Stará Vajnorská 37, 83104 Bratislava Fax: +421 2212 920 91   Tel.: +421 2212 920 70

E-mail: [email protected]

ES Vyhlásenie ozhode

Madal Bal s.r.o. •Stará Vajnor ská 37 •831 04 Bratislava

prehlasuje,

že ďalej označené zariadenie na základe s vojej koncepcie akonštrukcie, rovnako ako na trh uvedené prevedenie,

vyhovuje príslušným bezpeč nostným požiadavkám Európskej únie.

V prípade, že neschválime žiadne zmeny na z ariadení, toto vyhlásenie stráca svoju platnosť.

Extol PREMIUM MX 1600 DP (8890601) a MX 1200 P (8890600)

Miešadlo na stavebné hmoty

bolo navrhnuté avyrobené vzhode snasledujúcimi normami:

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 60745-1; EN 60745-2-1+A11+A1+A12

a nasledujúcimi predpismi:

2006/95 EC

2004/108 EC

2006/42 EC 2000/14 EC 2011/65 EU

ve Zlíne 23. 1. 2012

Martin Šenkýř

člen preds tavenstva a.s.

extol premium

SKSK

Page 10

Page 11

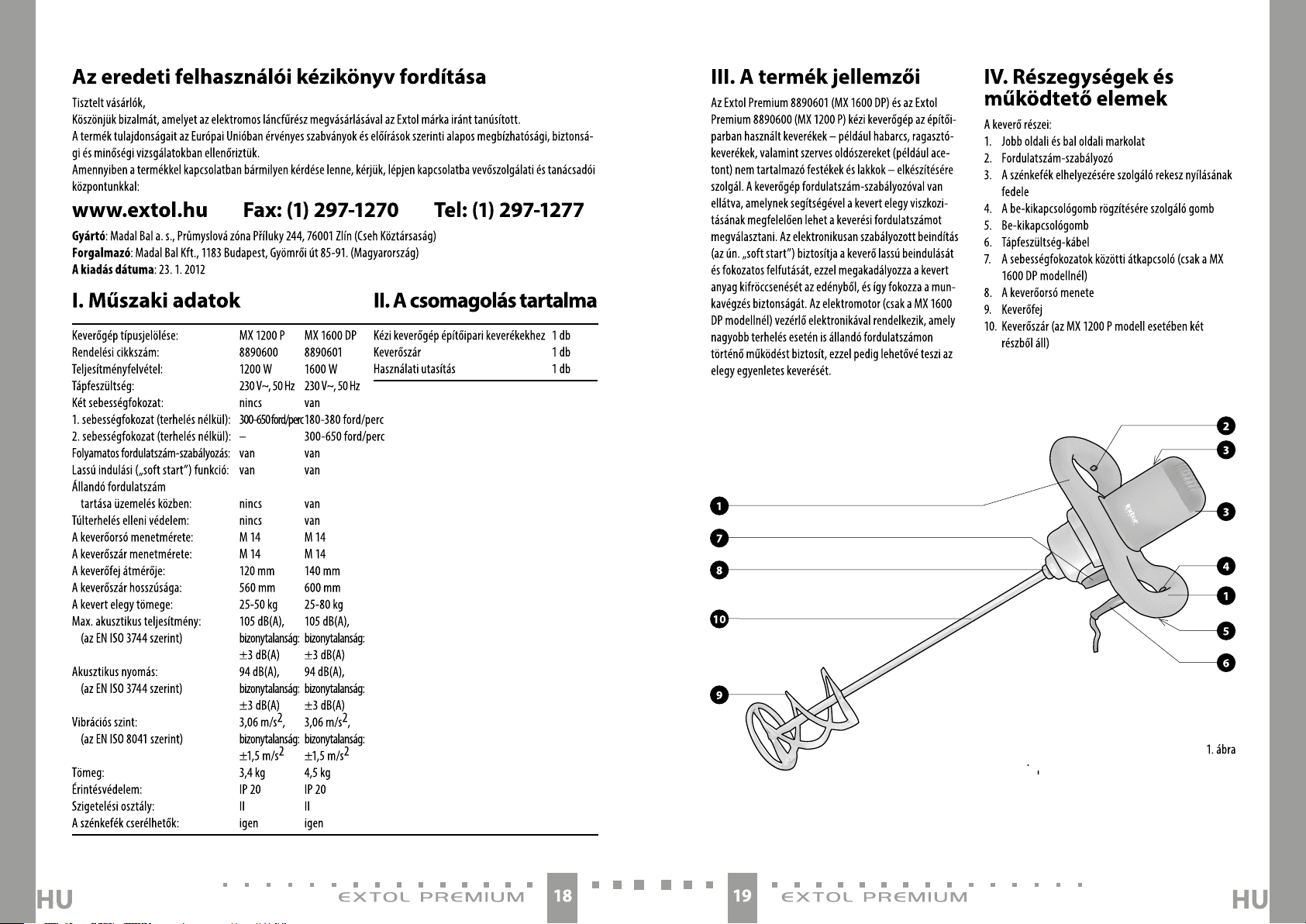

EXTOL 1020W

V. Teendők akézi keverőgép üzembe helyezése előtt

FIGYELMEZTETÉS

A kézi keverőgépen végzett bármilyen munka előtt ellenőrizze, hogy aszerszám c satlakozókábele ki van húz va az elektromos feszültségforrás csatlakozóaljából.

A KEVERŐSZÁR BEFOGÁSA

• Az MX 1200 Pmodellnél akeverőszár (1. ábra, 10. pozíció) két részből áll. Akét részt csavarozza össze, majd húzza meg erősen szerelőkulcs segítségével.

• A keverőszárat csavarozza be akeverőorsó menetébe (1. ábra, 8. pozíció), majd húzza meg erősen szerelőkulcs segítségével.

A SEBESSÉGFOKOZAT BEÁLLÍTÁSA

(csak az MX 1600 DP modellnél) A sebességfokozatok közötti átkapcsoló használatával állítsa be az 1-es vagy a2-es sebességfokozatot.

1ES SEBESSÉGFOKOZAT KISEBB FORDULATSZÁMTARTOMÁNY

Nagyobb terhelés esetén, például sűrű habarcs, beton, sűrű ragasz tók, epoxigyanták stb. keverésekor az 1-es sebességfokozatot kell kiválasztani.

2ES SEBESSÉGFOKOZAT NAGYOBB FORDULATSZÁMTARTOMÁNY

Kisebb terhelés esetén, például diszperziós festékek, lakkok, cement pépek stb. keverésekor a2-es sebességfokozatot kell kiválasz tani.

Megjegyzés:

A sebességfokozatot aszers zám működése közben is át lehet állítani, azonban teljes terheléskor, illetve maximális fordulatszámon nem.

VI. Akézi keverőgép üzembe helyezése

FONTOS FIGYELMEZTETÉS

A kézi keverőgép használatának megkezdése előtt gyelmesen olvassa el az aXI. és aXIII. rés zben megadott összes biztonsági utasítást.

A KEVERŐGÉP BE ÉS KIKAPCSOLÁSA

A kézi keverőgép elektromos hálózatra történő cs atlakoztatás a előtt győződjön meg róla, hogy acsatlakozó aljzatban rendelkezésre álló feszültség értéke megegyezik aszerszám adattábláján feltüntetett feszültségértékkel. Ellenőrizze azt is, hogy atápfeszültség-kábel csatlakozódugójának típusa megfelel-e acsatlakozó aljzat kialakításának.

1. Csatlakoztassa akézi keverőgépet az elektromos feszültségforráshoz, és fogja meg erősen amind ajobb oldali, mind abal oldali markolatot (1. ábra,

10. pozíció).

2. A kézi keverőgépet abe-kikapcsológomb (1. ábra, 5. pozíció) lenyomásával és lenyomva tartásával lehet bekapcsolni. Akézi keverőgépet abe-kikapcsológomb felengedésével lehet kikapcsolni.

A hosszabb ideig tartó munkavégzés kényelmesebbé tétele érdekében akézi keverőgép be-k ikapcsológombját rögzíteni lehet. Nyomja le abe-kikapcsológombot (1. ábra, 5. pozíció), majd nyomja le abe- kikapcsológomb rö gzítésére szolgáló gombot (1. ábra, 4. pozíció). A be-kikapcsológomb rögzítésére szolgáló gombot abekikapcsológomb (1. ábra, 5. pozíció) megnyomásával lehet oldani.

FORDULATSZÁMSZABÁLYOZÁS

A keverőgép fordulatszáma az előre kiválasztot t 1-es vagy 2-es sebességfokozatnak megfelelő fordulatszámtartományban afordulatsz ám-szabályozó (1. ábra, 2. pozíció) segítségével, akeverte tett elegy viszkozitásának megfelelően folyamatosan változ tatható (csak az Extol MX 1600 DP modell rendelkezik két sebességfokozatt al).

VII. Munkavégzés akézi keverőgéppel

• A fordulatszámot akeverendő elegy viszkozitásának

megfelelőek kell megválasztani. Kisebb viszkozitású keverékek –például cementpép, kiöntőanyagok stb.

–keverésekor akeverőt nagyobb fordulatszámon lehet működtetni. Sűrűbb keverékek –például beton, cement, sűrű ragasztók –keverésekor kisebb fordulatszámot kell választani.

• A munkavégzés (kevertetés) során akeverőgépet fel-le irányban kell mozgatni.

Az ábra mutatja, hogy akeverés során akevertetett

anyag milyen módon áramlik akeverőfej körül.

• Használat után akeverőszárat (1. ábra, 10. pozíció) és akeverőfejet le kell mosni.

VIII. Tisztítás és karbantartás

FIGYELMEZTETÉS

A kézi keverőgép karbantartás ának vagy tisztításának megkezdése előtt atápfeszültség-kábelt ki kell húzni az elektromos feszültségforrás csatlakozóaljából.

A kézi keverőgépe t tisztán kell tartani. Használat után aszerszámot nedves ruhával meg kell tisztítani. Hasonlóképpen kell megtisztít ani amotor szellőzőnyílásait is. A tisztítás során ügyeljen, hogy folyadék ne kerüljön be akeverőgép belső részeibe.

A kézi keverőgép tisztításához nem szabad agresszív tisztítószereket és oldószereket használni. A kézi keverőgépnek aszerszám bels ő részeibe történő beavatkozáss al együtt járó javítását kizárólag az erre meghatalmazással rendelkező e gyik Extol márkas zerviz végezheti el (a márkaszervizek felsorolása awww.extol.hu weblapon található). A felhasználó csak aszénkefék c seréjét végezheti el, aminek során nincs szükség akeverőgép belső részeibe történő beavatkozásra.

A SZÉNKEFÉK CSERÉJE

A szénkeféket k i kell cserélni, amennyiben elhasználódtak vagy megsérültek. Aszénkefék nem megfelelő állapotát aszerszám egyenetlen működése vagy szikrázás jelzi. A szénkefék elhasználódásának mértékét rendszeresen ellenőrizni kell.

1. Csavarozza ki ale aszénkefék elhelyezésére szolgáló rekesz fedelét (1. ábra, 10. pozíció) rögzítő csavarokat, majd vegye le afedelet. Vegye ki az elhasználódott vagy sérült szénkeféket.

2. A szénkeféket agyártó által leszállított új, az eredetivel megegyező szénkefékre kell kicserélni.

Horní frézka

IX. Ahulladék megsemmisítése

A termék élet tartamának végén, akeletkezet t hulladék megsemmisítése során az ér vényes jogszabályoknak megfelelően kell eljárni. Adekopírfűrész elektromos /elektronikus alkatrészeket tartalma z. Aterméket

nem szabad ave gyes hulladék közé dobni, hanem hulladékfeldolgozónál kell leadni, vagy olyan helyre kell elvinni, ahol vissz aveszik aterméket, vagy az ilyen jellegű hulladékokat begyűjtő helyen kell leadni. Az üzemanyagok veszélyes hulladéknak számítanak. Ezeket az érvényes jogszabályokkal összhangban, agyártó útmutatásainak me gfelelően kell kezelni.

X. Tárolás

A megtisz tított kézi keverőgépet száraz, gyermekek számára hozzáférhetetlen helyen kell tárolni.

extol premium

HUHU

Page 12

EXTOL 1020W

XI. Általános biztonsági utasítások

Tartsa ez t a „Használati útmutat ót“ jó állapotban, a termé k közelében, hogy s zükség esetén a ter mék kezelője ismételten el tudja olva sni. Ha a terméket kölcsönadj a vagy eladja, soha ne felejtse el hozzátenni a teljes hasz nálati útmutatót.

Ezt a ﬁgyelmeztetést az egész kézikönyvben alkalmazzuk:

FIGYELMEZTETÉS!

Ezt a ﬁgyelmeztetést azokhoz az utasításokhoz használjuk, amelyek be nem tartása áramütéses balesetet, tüzet és/vagy súlyos személyi sérülést okozhat.

FIGYELMEZTETÉS!

Olvassa el az összes utasítást. Az alábbi utasítások be nem tartása áramütéses balesetet, tüzet és/vagy súlyos személyi sérülést okozhat. Ezenkívül a jelen útmutatóban foglaltaktól eltérő módon történő használat a termékre nyújtott garancia elvesztésével járhat. „Az alábbi ﬁgyelmeztető utasításokban az „elektromos szerszám” kifejezés alatt elektromos hálózatról (ﬂexibilis vezetéken keresztül), vagy akkumulátorról (ﬂexibilis vezeték nélkül) táplált szerszámokat értünk. Őrizze meg a használati útmutatót és jegyezze meg a benne foglaltakat!

1 MUNKAKÖRNYEZET

a) A munkahelyet tartsa tis ztán és jól megvilágított állapotban. A rendetlen és nem megfelelően megvilágított

munkahely baleset okozója lehet.

b) Az elektromos szerszámot ne használja robbanásveszélyes területen, ott ahol gyúlékony folyadékok és gázok vannak vagy por keletkezik. Az elektromos

szerszámokban szikrák keletkeznek, amelyek berobbanthatják a port vagy a gyúl ékony gőzöket.

c) Elektromos szerszámok használatakor ügyeljen, hogy gyermekek és illetéktelen személyek a szerszámhoz ne férjenek hozzá. Külső zavaró hatások esetén

elveszítheti uralmát a sze rszám felett.

2 ELEKTROMOS BIZTONSÁG

a) Az elektromos készülék flexibilis csatlakozóvezetékén lévő csatlakozódugónak meg kell felelnie a hálózati csatlakozóaljnak. Soha semmilyen módon ne próbálja meg a csatlakozódugót megjavítani. Védőföldeléssel rendelkező készülékhez soha ne használjon csatlakozóadaptert. A nem javított, meg-

felelő csatlakozódugó k csökkentik az áramütés okozta balesetek bekövetkezésének veszélyét.

b) Ügyeljen, hogy a teste ne kerüljön érintkezésbe földelt tárgyakkal, például csővezetékkel, központi fűtési rendszer radiátoraival, tűzhelyekkel és hűtőszekrényekkel. Az áramütés okozta balesetek beköve tkez-

tének veszélye nagyobb, ha a teste le van földe lve.

c) Ügyeljen, hogy az elektromos szerszám ne kerüljön érintkezésbe esővel, vízzel vagy nedvességgel. Ha

az elektromos szer számba víz jut be, az áramütés okozta balesetek bekövetkeztének veszélye nagyobb lesz.

d) A flexibilis csatlakozóvezetéket nem szabad a rendeltetésétől eltérő célra használni. Soha ne hordozza és ne húzza az elektromos szerszámot a vezetékénél fogva, illetve ne húzza ki a csatlakozódugót a csatlakozóaljból a vezetéknél fogva. Ügyeljen arra, hogy a vezeték ne kerüljön érintkezésbe forró felület tel, zsiradékokkal, éles élekkel és mozgó alkatrészekkel.

A sérült vagy összekuszálódot t vezeték növeli az áramütés okozta balesetek bekövetkezésének veszélyét.

e) Szabad területen történő munkavégzéskor használjon kültéri használatra szolgáló hosszabbító kábelt. Kültéri használatra alkalmas hosszabb ító kábel

használata csökkenti az á ramütés okozta balesetek bekö vetkezésének veszélyét.

f) Amennyiben az elek tromos készüléket nedves, vizes helyen használja, akkor azt áram-védőkapcsolóval (RCD) védett hálózati aljzathoz csatlakoztassa. Az áram-véd őkapcsoló (RCD) használata csökkenti

az áramütés kockázatát.

3 SZEMÉLYI BIZTONSÁG

a) Az elektromos szersz ám használatakor legyen figyelmes, fo rdítson figyelmet arra, amit épp en csinál, összpontosítson és józanul mérlegeljen. Ne dolgozzon az elektromos szerszámmal, ha f áradt vagy kábítószer, alkohol vagy gyógys zerek hatása alatt áll. Az elektromos szerszám használatakor egy pillanatnyi

gyelmetlenség súlyos személyi sérülést okozhat.

b) Használjon egyéni védőfelszerelést. Mindig használjon szemvédő eszközt. A munkakörülményeknek meg-

felelő védőfelszerelések (például porálarc, csúszásgátlással ellátott biztonsági lábbeli, kemény fejvédő és hallásvédő eszköz) használata csökkenti a szem élyi sérülés veszélyét.

c) Akadályozza meg, hogy a szer szám véletlenül beinduljon. Mielőtt a csatlakozódugót a hálózati csatlakozóaljba helyezi, győződjön meg róla, hogy

a gép kikapcsolt állapotban van. Ha a szerszámot úgy

viszi egyik helyről a másikra, hogy közben uj ja a kapcsológombon van, vagy a szers zám csatlakozódugójá t úgy dugja be a hálózati csatlakozóalj ba, hogy közben a kapcsoló be van kapcsolva, baleset következh et be.

d) A szerszám bekapcsolása előtt távo lítsa el a beállító eszközöket és kulcsokat. Az elektromos szerszám

forgó részéhez rögzít ve hagyott beállító sze rszám vagy kulcs személyi sérülést okozhat.

e) Csak o lyan helyen dolgozz on, ahol ezt biztons ágosan megteheti. Munkavégzés során mindig őrizze meg egyens úlyát és stabil test helyzetét. Így jobban

uralni tudja az elektromos szerszámot előre nem látható helyzetekben.

f) Megfelelő módon öltözzön. Munkavégzéskor ne viseljen laza ruházatot, illetve ne hordjon ékszereket. Ügyeljen ar ra, hogy haja, ruházata és kesztyűje elegendő távolságban legyen a mozgó alkatrészek től.

A laza ruházatot, az ékszereket é s a hosszú hajat a mozgó alkatrészek elkaphatják.

g) Amennyiben rendelkezésre áll porelszívó és porgyűjtő berendezés, ellenőrizze, hogy az csatlakoztatva van-e és a használata megfelelő módon tör ténik.

Porelszívó berendezés használ ata csökkentheti a por kele tkezése következtében fellépő veszélyeket.

4 AZ ELEKTROMOS SZERSZÁMOK HASZNÁLATA ÉS GONDOZÁSA

a) Ne terhelje túl az elektromos szerszámot. Munkavégzéshez az elvégzendő munkának megfelelő szerszámot használjon. Az elektromos szerszámmal csak

azt a tevékenységet lehet jó l és biztonságosan végrehajtani, amelynek elvégzésére az készült.

b) Ne használjon olyan elektromos szerszámot, amelyet a kapcsolóval nem lehet bekapcsolni és kikapcsolni. Az olyan elektromos s zerszám, amely nem kezelhető

a kapcsolóval, veszélyes, és az t meg kell javítani.

c) A szersz ám beállítása, tar tozékának cseréje előtt, illetve mielőtt az elektromos szerszámot leteszi, szüntesse meg a szerszám hálózati csatlakoztatását a csatlakozódugónak a hálózati csatlakozóaljból történő kihúzása révén. Ezeknek a megelőző biztonsági

intézkedéseknek révén csökken az elektromos szerszám véletlen beindításának veszélye.

d) A nem használt elektromos szerszámot úgy tárolja, hogy gyermekek ne férhessenek hozzá. Ne engedje meg, hogy a szerszámot olyan személyek has ználják, akik nem ismerkedtek meg annak működésével,

illetve nem olvasták el ez t az útmutatót. Az elektromos

szerszám tapasztalatlan használók kezében veszélyes.

e) Tartsa karban az elektromos szerszámot. Ellenőrizze a készülék mozgó alkatrészeinek beállítását, illetve megfelelő mozgását; ellenőrizze, hogy nem láthatók-e a szerszámon repedések, az alkatrészek nem töröttek-e, vizsgálja meg a rögzítéseket, illetve minden olyan további körülményt, amely veszélyeztetheti az elektromos szerszám működését. Ha a szerszám megrongálódott, a további használat előtt meg ke ll javítani. Sok baleset okozója a nem meg fe-

lelően karbantartott elektromos szerszám.

f) Tartsa éles és tiszta állapotban a vágószerszámokat. A megfelelően karbantartott és élezett szerszámok

kisebb valószínűséggel kapjá k el az anyagot és állnak le. Éles és tiszta vágószerszá mokkal a munkavégzés könnyebb és biztonságosabb.

g) Az elek tromos szersz ámokat, a tartozékok at, a munkavégzéshez szükséges eszközöket stb. az útmutatásoknak megfelelően, illetve úgy kell használni, ahogyan az a konkrét elektromos szerszámra vonatkozó előírásokban me g van adva , az adott mun kakörülmények és az elvégzendő munka jellegének figyelembevételével.

Az elektromos szerszámok nem rendeltetésszerű használata veszélyes helyzeteket eredményezhet.

5 SZERVIZ

Az elek tromos szersz ám javítását szakem berre kell bízni, akinek az eredetivel azonos pótalkatrészeket kell használnia. Ilyen módon az elektromos szerszám használata

ugyanolyan biztonságos les z, mint a javítás előtt volt.

Horní frézka

XII. Kiegészítő biztonsági utasítások

• A kézi keverőgép használatának megkezdése előtt

figyelmesen olvassa el ahasználati utasítást. Agyártó nem felelős aszerszám nem megfelelő módon történő használata miatt bekövetkező személyi sérülésekért, illetve azért, ha aszerszám anem megfelelő használat miatt károsodik.

• Ne használja akézi keverőgépet, ha fáradt, vagy

alkohol, illetve más, afigyelmet befolyásoló anyag hatása alatt áll. Gyermekek, acsiszoló használatát nem ismerő, illetve acsiszoló használatára szellemileg vagy fizikailag alkalmatlan személyek akézi keverőgépet nem használhatják.

extol premium

Page 13

EXTOL 1020W

• A munkavégzés során két kézzel, erősen tartsa akeverőgépet, és foglaljon el stabil helyzetet.

• A kézi keverőgéppel történő munkavégzés során hallásvédő eszközt, védőszemüveget, valamint védőkesztyűt kell használni.

• Az építőipari keverékek kevertetésének kezdetén az egészségre ártalmas por kerülhet alevegőbe, ezért amunkavégzés során megfelelő (P2 betéttel ellátott) légzésvédő eszközt (porálarcot) kell használni.

• A keverőgéppel azbesztet tartalmazó keverékeket nem szabad kever tetni, mivel az azbeszt rákkeltő hatású anyag.

• A keverőgépet nem szabad robbanásveszélyes anyagokat, például tűzveszélyes oldószereket stb. tartalmazó anyagok kever tetésére használni. Akeverőgép szikrázhat, aminek következtében agyúlékony gőzök belobbanhatnak.

• Amennyiben akeverőgép beleesik akevert anyagba, azonnal húzza ki atápfeszültség-kábelt az elektromos feszültségforrás csatlakozóaljából, és vizsgáltassa meg aszerszámot ajavítására meghatalmazással rendelkező egyik Ex tol márkaszervizben (a márkaszervizek felsorolása awww.extol.hu weblapon található). Ugyanis akeverőgépbe bejutó anyag olyan károsodást okozhat, amelynek következtében elektromos áramütés következhet be.

• A keverőgép letétele előtt várja meg, hogy akeverőszár (keverőfej) teljesen megálljon.

• A kézi keverőgépet nem szabad sérült tápfeszültség-kábellel használni. Amennyiben amunkavégzés során atápfeszültség-kábel megsérül, ne érintse meg akábelt, hanem húzza ki az elektromos feszültségforrás csatlakozó aljzatából.

• Kültéri használat esetén akeverőgépet áramvédő kapcsolón (FI relén) keresztül kell afeszültségforráshoz csatlakozt atni.

XIII. Alkalmazott piktogramok és jelek

A kézi keverőgép használatának megkezdése előtt gyelmesen olvassa el ahasználati utasítást.

Megfelel az Európai Unióban érvényes követelményeknek.

A kézi keverőgéppel való munkavégzés közben védőszemüveget, hallásvédő es zközt és alégutakat védő eszközt kell használni.

II. védelmi osz tályba tartozó termék. Kettős szigetelés.

A kézi keverőgéppel való munkavégzés közben megfelelő védőkesztyűt kell használni.

Sorozatszám

Megadja atermék gyártási évét, valamint gyártási termék.

XIV. Garanciális idő és garanciális feltételek

GARANCIÁLIS IDŐ

Jótállásra, szavatosságra vonatkozó jogszab ályok, rendeletek: 151/2003. (IX.22) Korm. Rendele t; Ptk. 685.§ e) pont; Ptk. 305§ -311/A-ig; 49/2003. (VII. 30.) GKM rendelet . Az említett törvények rendelkezéseivel összhangban aMadal Bal Kft. a z Ön által megvásárol t termékre ajótállási jegyen feltüntetett garanciaidőt ad. A z alább megadott garanciális feltételek illetve ajótállási j egyen feltüntetett további feltételek te ljesülése esetén atermé k javítását aMadal Bal Kft.-vel szerződéses kapc solatban álló szakszerviz agaranciális idősz akban díjmentesen végzi el.

GARANCIÁLIS FELTÉTELEK

1. Az eladó köteles a vevő részére átadni aren dben kitöltött jótállási jeg yet. Ajótállási jegyb e minden adatot kitörölhe tetlenül, az ér tékesítés időpontjáb an kell bevezetni.

2. A termék kiválasztásakor avevőnek át kell gondolnia, hogy atermék az általa kívánt tulajdonságokkal rendelkezik-e. Nem lehet később reklamációs ok, hogy atermék nem felel meg avevő elvárásainak.

3. Garanciális javítási igény érvényesítésekor aterméket annak valamennyi tartozékával együtt, lehetőség szerint az eredeti csomagolásban, arendben kitöltött jótállási jegy eredeti példányával és avásárlást igazoló bizonylattal (blokk vagy számla) együtt kell átadni.

4. Reklamáció, javítási igény esetén aterméket tiszta állapotban, portól és szennyeződésektől mentesen, olyan módon becsomagolva kell átadni, hogy atermék szállítás közben ne sérüljön meg.

5. A szerviz nem felelős atermékek szállítás közben történő megsérüléséért.

6. A szerviz nem felelős atermékkel együtt beküldött olyan tartozékokkal kapcsolatban, amelyek nem tartoznak atermék alapfelszereléséhez. Kivételt képeznek azok az esetek, amikor atartozékot atermékről atar tozék károsodása nélkül nem lehet levenni.

7. A garancia kizárólag anyaghibák, gyártási hibák vagy technológiai feldolgozási hibák miatt bekövetkező meghibásodásokra vonatkozik.

8. A jelen garanciavállalás nem csökkenti atörvényes jogokat, hanem kiegészíti azokat.

9. A gar anciális javításokat kizárólag aMadal Bal Kf t-vel szerződé ses kapcsolatban álló szerviz jogosult elvégezni.

10. A gyár tó felelős azért, ho gy atermék ateljes ga ranciális időszakban –a termék hasz nálatára vonatkozó utasítások betar tása esetén –a műs zaki adatokban megad ott tulajdonságokkal és paraméterekkel rendelkezzen. Agyártó egyúttal fennt artja atermék kialakításának előzetes figyel meztetés nélkül tör ténő megváltoztatására vonatkozó jogát.

11. A garanciális igényjogosultság az alábbi esetekben megszűnik:

(a) a termék használata és karbantartása nem akeze-

lési útmutatóban megadottak szerint tör tént;

(b) a berendezése n aMadal Bal Kft. előze tes engedélye

nélkül bármilyen beavatkozást végeztek, vagy aberende zés javítását olyan szer viz végezte, amely nem áll szerző déses kapcsolat ban aMadal Bal Kft-vel.

vagy nem arendeltetésének megfelelő célra használták;

(d) a termék valamely részegységét nem eredeti

részegységre cserélték;

(e) a termék meghibásodása vagy túlzott mértékű

elhasználódása nem megfelelő karbantartás miatt következett be;

(f) a termék meghibásodása vagy sérülése vis major

miatt következett be;

(g) a meghibásodást külső mechanikai hatás, hőha-

(h) a termék meghibásodása nem megfelelő

(i) a termék meghibásodása (az adott típusra

(j) a termék használata amegengedett terheléss-

(k) a garancialevelet vagy atermék megvásárlását

12. A gyártó nem felelős atermék normál elhasználódásával kapcsolatos, illetve atermék nem rendeltetésszerű használata miatt bekövetkező hibákért.

13. A garancia nem vonatkozik aberendezés normál használata következtében várhatóan elhasználódó elemekre (például alakkozásra, szénkefére, stb.).

14. A garancia megadása nem érinti avevők azon jogait, amelyekkel atermékek vásárlásával kapcsolatban külön jogszabályok alapján rendelkeznek.

GARANCIÁLIS IDŐ ALATTI ÉS GARANCIÁLIS IDŐ UTÁNI SZERVIZELÉS

A termékek javít ását végző szakszervizek címe, ajavítás ügymenetével kapcsolatos információk aww w.madalbal. hu weboldalon találhatóak meg, illet ve aszakszervizek felsorolás a atermék vásárlásának helyén is beszerezhető. Tanácsadással a(1)-297-1277 ügyfélszolgálati telefonszámon állunk ügyfeleink rendelkezésére.

Horní frézka

tás vagy vegyi hatás okozta;

körülmények között történő tárolás vagy nem szakszerű kezelés miatt következett be;

nézve) agresszív környezetet jelentő (például poros vagy nagy nedvességtartalmú) környezetben történő használat miatt következett be;

zint feletti terheléssel történt;

igazoló bizonylatot (blokk vagy számla) bármilyen módon meghamisították.

extol premium

HUHU

Page 14

EXTOL 1020W

EK megfelelőségi nyilatkozat

A Madal Bal a.s.

Lazy IV/3356, 760 01 Zlín

IČO: 49433717

kijelenti, hogy az alábbiakban ismertetett készülék, miként annak forgalomba hozott kivitelei is,

megfelel a z Európai Unió vonatkozó biztonsági követelményeinek. Atermék általunk jóvá nem

hagyott módosításai esetén jelen nyilatkozatunk érvényét veszíti.

Extol Pr emium MX 1600 DP (8890601) és MX 1200 P (8890600)

Kézi keverőgép építőipari keverékekhez

amelynek ter vezése és gyártása az alábbi szabványokkal összhangban történt:

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 60745-1; EN 60745-2-1+A11+A1+A12

illetve az alábbi előírásokkal (hatályos szöveg) összhangban történt:

2006/95/EK

2004/108/EK

2006/42 /EK 2000/14/EK

2011/65 EU

Zlín 23. 1. 2012

Horní frézka

Martin Šenkýř

a részvénytársaság igazgatótanácsának tagja

extol premium
