Page 1

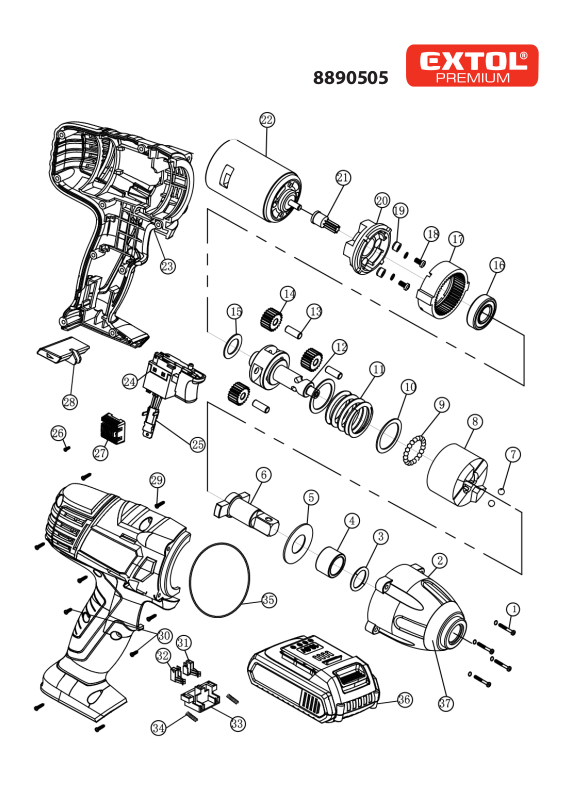

8890505
Page 2

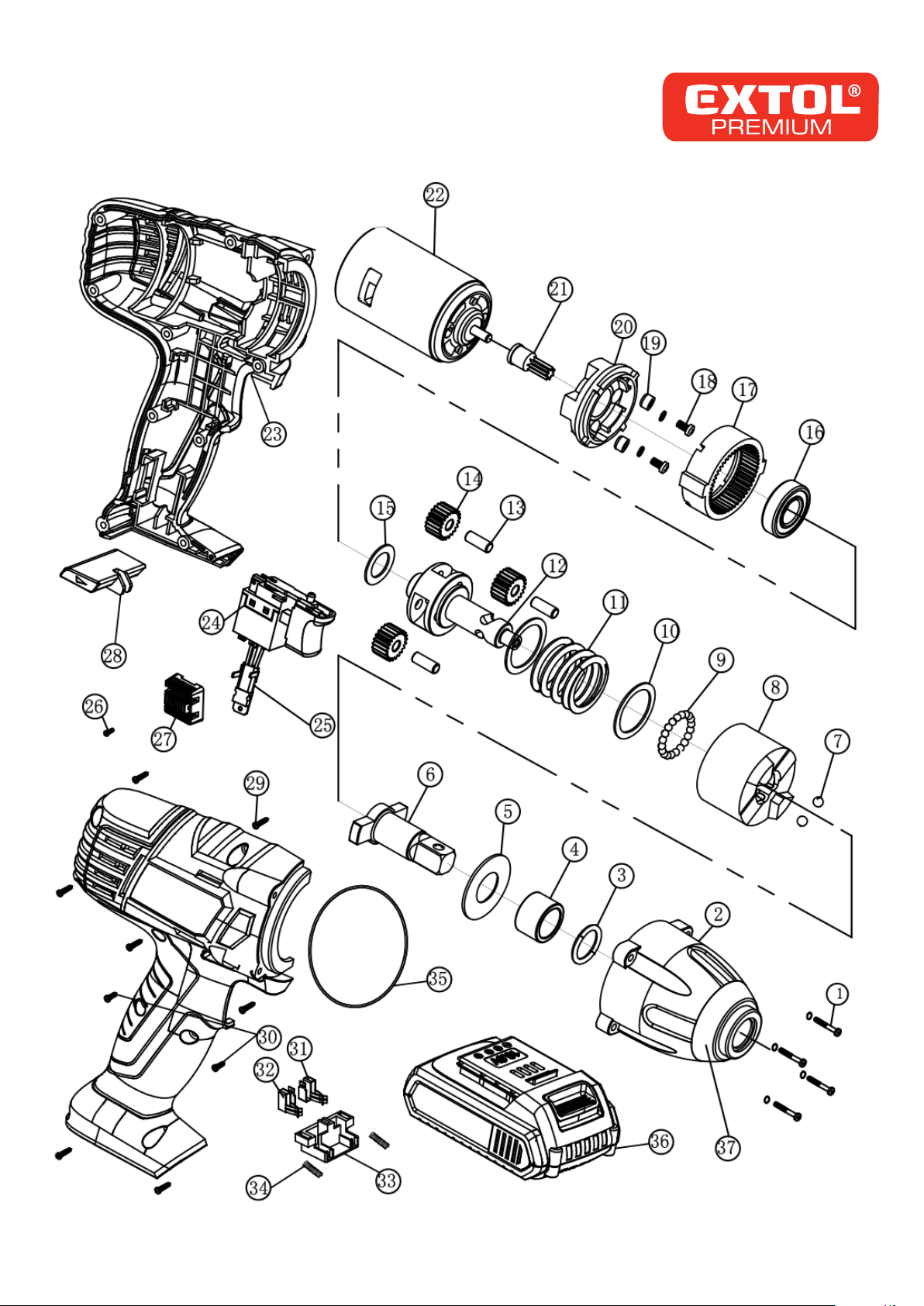

description popis qty/ks
1 ST3 9 x 25 šroub 4
2 aluminium armet hliníková základna upínací hlavy 1
3 type O sealing ring těsnicí kroužek typu O 1
4 shaft coat pouzdro 1
5 washer No. 1 podložka č. 1 1
6 outer axis vnější hřídel 1
order No. / obj.
číslo dílu
set order No. /
obj. číslo sady
7
steel ball ø 5,5
ocelová kulička ø 5,5 2
8 impact block úderník 1
9
steel ball ø 4
ocelová kulička ø 4 24
10 washer No. 2 podložka č. 2 2
11 torsion spring torzní pružina 1
12 inner axis vnitřní hřídel 1
13 pin kolík 3
14 planetary gear planetové ozubené kola 3
15 washer No.3 podložka č.3 1
16 6002 - 2RS bearing 6002 - ložisko 2RS 1
17 inner gear ring vnitřní ozubený kroužek 1
18 M 5x10 šroub 2
19 rubber column gumová podložka 2
20 gear box převodovka 1
21 motor gear pastorek 1
22 motor motor 1
23 JD 5091 shell plastový skelet 1
24 JD 5061 switch spínač 1
25 thyristor tyristor 1
26 M 3x6 šroub 1
27 cooling aluminum parts chlazení tyristoru 1
28 switch lever přepínací páka spínače 1
29 ST3 9 x19 šroub 7
30 ST3 9x13 šroub 2
31 electrode plate angle No.2 nožový kontakt baterie č.2 1
32 electrode plate angle No.1 nožový kontakt baterie č.1 1
33 electrode plate kontaktní deska 1
34 spring pružina 2
35 O-ring O-kroužek 1
36 AKU batery AKU baterie 1
37 head sklíčidlová hlava 1
