Page 1

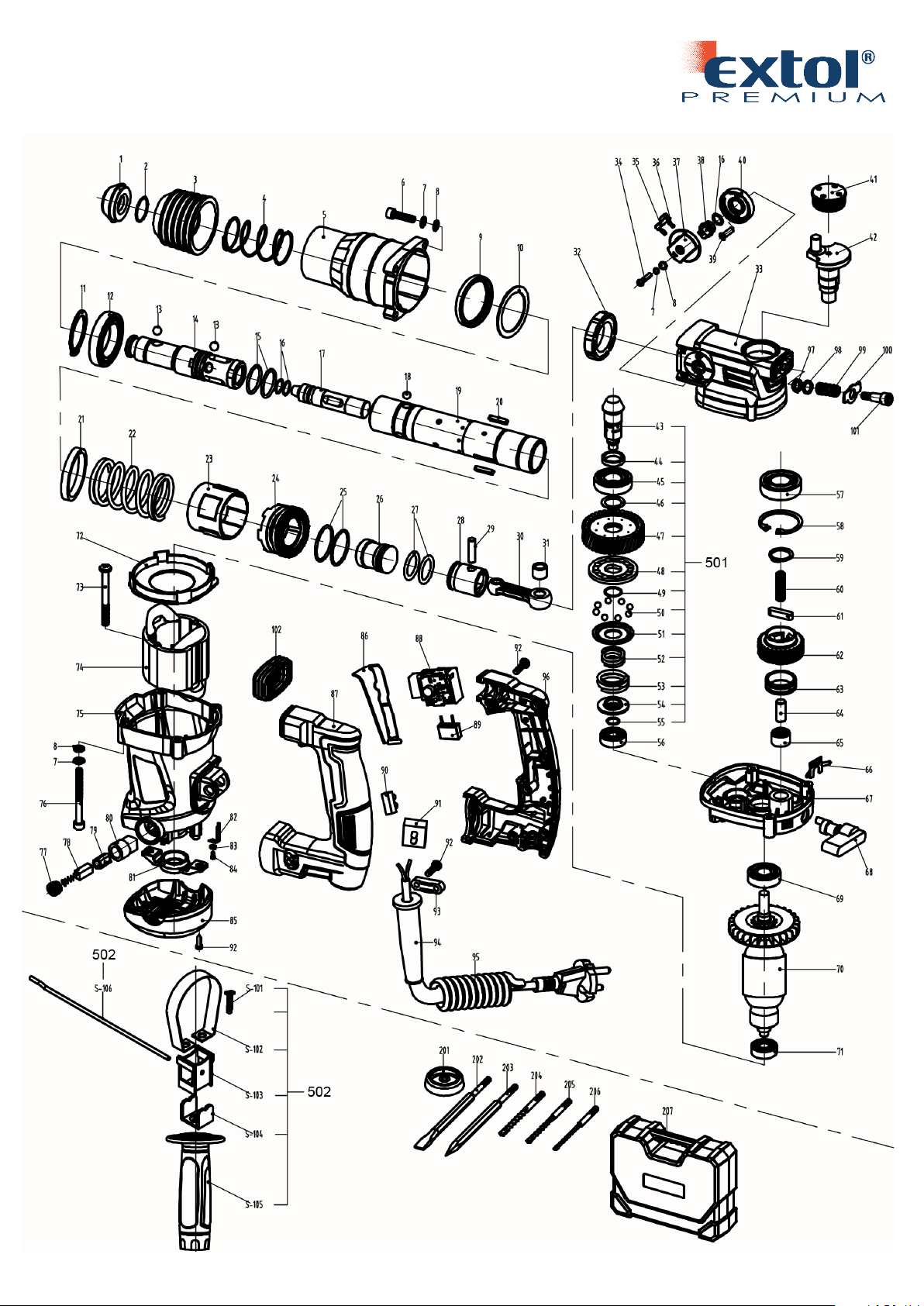

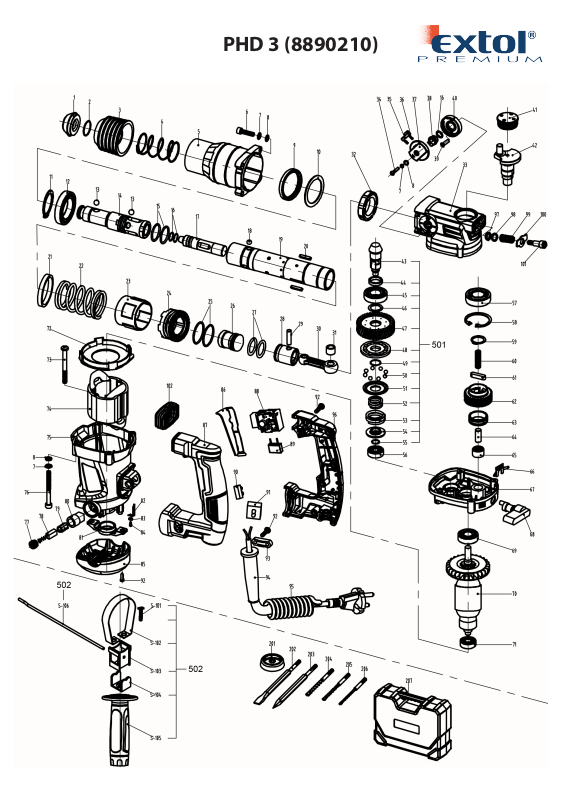

PHD 3 (8890210)
Page 2
position
1 front cover gumová prachovka
2 clip ring Pojistný kroužek
3 steel ball rack kryt
4 steel ball spring pružina
5 front placket hlavní tubus
6 screw šroub
7 spring washer pružinová podložka
8 flat washer Plochá podložka
9 oil seal olejové těsnění
10 washer podložka
11 clip ring Pojistný kroužek
12 bearing ložisko
13 steel ball ocelová kulička
14 rotary sleeve tubus sekundárního úderníku
15 O ring těsnění
16 O ring těsnění
17 impact hammer sekundární úderník
18 steel ball ocelová kulička
19 cylinder kryt hlavního úderníku
20 flat key plochý klínek
21 rubber distance sleeve těsnění
22 big spring washer pružinová podložka
23 distance sleeve vyměřovací kroužek
24 big gear velké převodové kolo
25 clip ring Pojistný kroužek
26 air hammer hlavní úderník
27 O ring těsnění
28 piston píst
29 piston pin pístní čep
30 shaft hřídelka
31 small oil bearing malé kluzné ložisko
32 oil bearing velké kluzné ložisko
33 gear box převodová skříň
34 screw šroub
35 knob aretace přepínače
36 spring pružina
37 knob přepínač
38 knob shaft hřídel přepínače
39 screw šroub
40 knob seat základna přepínače
41 oil cover kryt mazání
42 spindle hřídel
43 small gear Malé ozubené kolo
44 small gear distance sleeve distanční podložka
45 bearing ložisko
46 small gear washer podložka
47 second gear Převodové kolo
48 trip fixed seat fixační podložka
49 clip ring Pojistný kroužek
50 steel ball ocelová kulička
51 trip active seat aktivní podložka
52 trip inside spring pružina
53 trip outside spring pružina
54 trip spring seat sedlo
55 clip ring Pojistný kroužek
description popis QTY
order no./ objednací
číslo
Page 3
56 bearing ložisko
57 bearing ložisko
58 clip ring Pojistný kroužek
59 clip ring Pojistný kroužek
60 top hammer spring pružina
61 flat key plochý klínek
62 First gear převod
63 supporter sleeve podstavec
64 top hammer hřídel
65 needle bearing jehličkové ložisko
66 anti-oil sleeve těsnící závlačka
67 middle cover kryt převodové skříně
68 down button přepínač
69 bearing ložisko
70 rotor rotor
71 bearing ložisko
72 guide post kryt
73 screw šroub
74 stator stator
75 housing šasí
76 screw šroub
77 brush cover kryt uhlíkového kartáče
78 carbon brush uhlík
79 cooper brush uložení uhlíku
80 brush holder držák uhlíku
81 bearing seat usazení ložiska
82 indicator connector průpojka
83 washer podložka
84 screw šroub
85 back cover spodní kryt
86 switch cover kryt vypínače
87 left handle levá polovina rukojeti
88 switch spínač
89 capitance kondenzátor
90 cable connect seat svorka kabelu
91 indicator průpojka
92 screw šroub
93 cabel clamp seat svorka kabelu
94 cabel sheath kryt kabelu
95 plug zástrčka
96 right handle pravá polovina rukojeti
97 washer podložka
98 flat washer Plochá podložka
99 damping screw šroub
100 damping washer tlumící podložka
101 damping spring pružina
102 damping sleeve kryt tlumení
S-101 screw šroub
S-102 auxiliary handle lock ring objímka
S-103 auxiliary handle supporter držák objímky
S-104 auxiliary handle supporter pojistný úchyt
S-105 auxiliary handle Pomocné madlo
S-106 depth gauge Hloubkoměr
