posi-
pružina odepínání uhlíkových kartáčů
26
washer
podložka
8890049-25
YES / ANO
26
washer
podložka
8890049-25
YES / ANO
tion

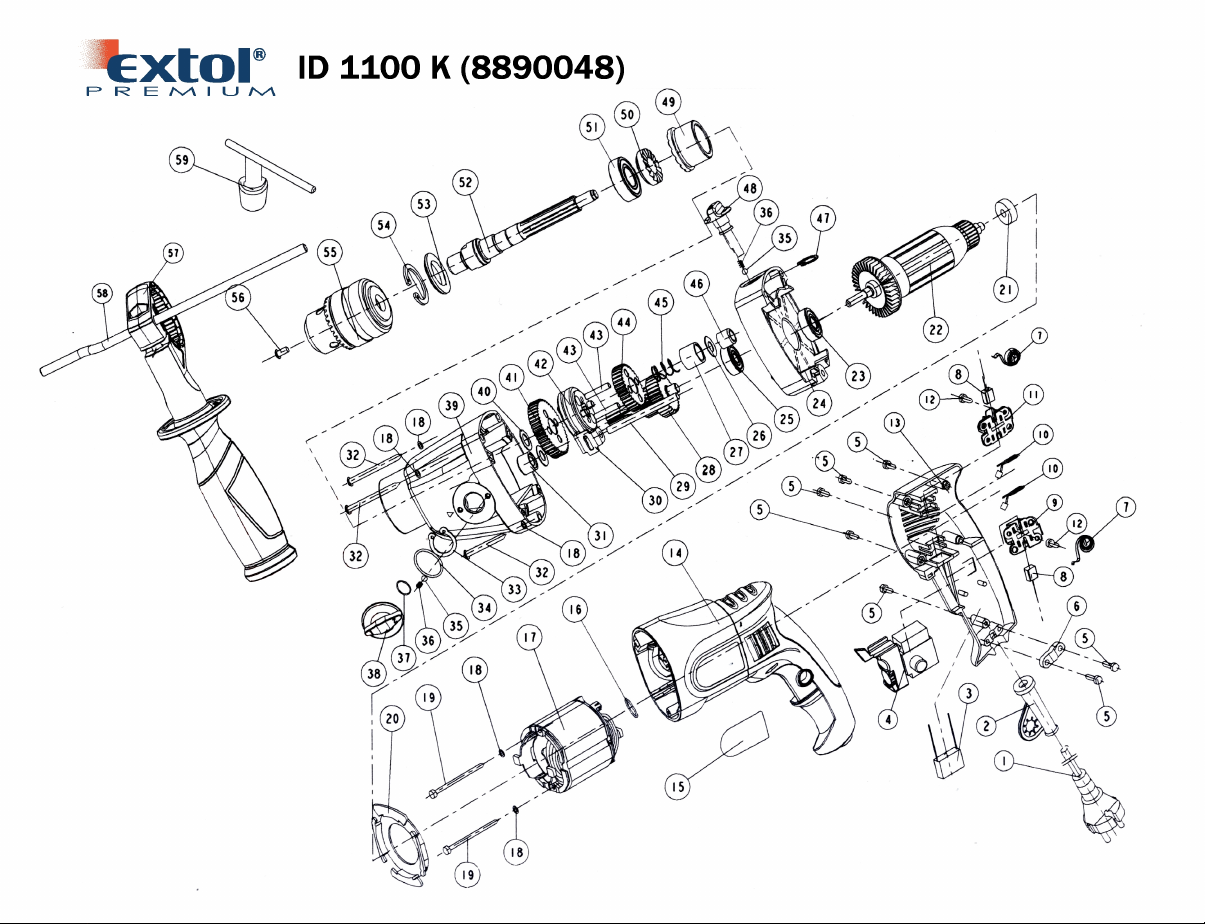

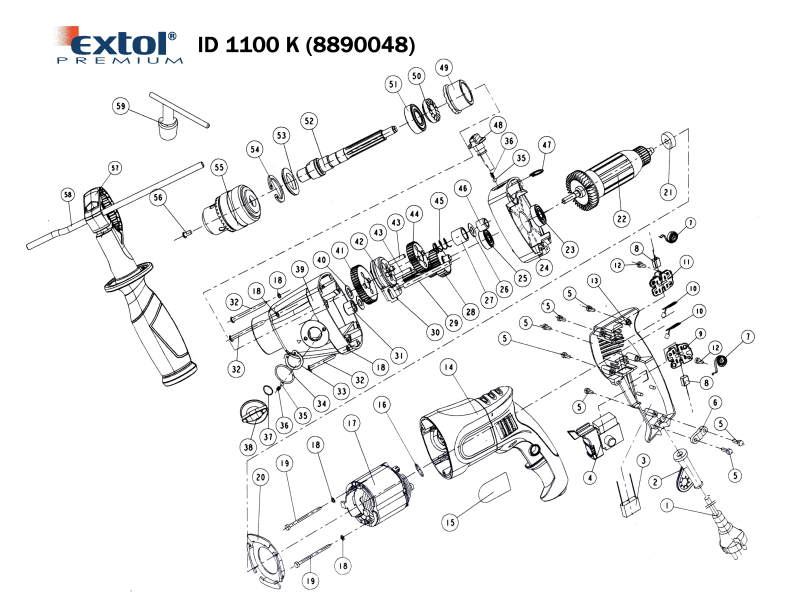

description QTY název
1 cable kabel
2 cable shield ochrana kabelu
3 capacitor kondenzátor
4 switch přepínač
5 tapping screw samořezný šroub
6 cable clip svorka kabelu
7 brush unclamping spring
8 carbon brush uhlíkový kartáč
9 brush holder A držák uhlíkového kartáče A
10 inductor cívka
11 brush holder B držák uhlíkového kartáče B
12 tapping screw samořezný šroub
13 right handle pravá polovina rukojeti
14 housing kryt motoru
15 nameplate informační štítek
16 rubber ring 17 gumový kroužek 17
17 stator stator
18 plane washer plochá podložka
19 tapping screw samořezný šroub
20 fan guide vodítko ventilátoru
21 bearing 627 ložisko 627
22 rotor rotor
23 bearing 609 ložisko 609
24 supporter uzávěr převodové skříně
25 bearing 627 ložisko 627
MB order no.
/objednací číslo
MB
8890048-1
8890048-2
8890048-3
8890050A
8890048-5
8890048-6
8890048-7
8890048-8
8890048-9
8890048-10
8890048-11
8890048-12
8890048-13
8890048-14
8890048-15
8890048-16
8890050S
8890048-18
8890048-19
8890048-20
8890048-21
8890050R
8890048-23
8890048-24
8890048-25
on offer / v
nabídce
NO/ NE
NO/ NE
NO/ NE
YES / ANO
NO/ NE
NO/ NE
NO/ NE
NO/ NE
NO/ NE
NO/ NE
NO/ NE
NO/ NE
NO/ NE
NO/ NE
NO/ NE
NO/ NE
YES / ANO
NO/ NE
NO/ NE
NO/ NE
NO/ NE
YES / ANO
NO/ NE
NO/ NE
NO/ NE
27 filling vložka
28 middle gear prostřední převodové kolo
29 pin čep
30 slide posuvník
31 bearing HK071410 ložisko HK071410
32 tapping screw samořezný šroub
33 circlip for shaft 16 kroužek na hřídel 16
34 plane washer plochá podložka
35 steel ball 4 ocelová kulička 4
36 spring A pružina A
37 rubber ring 14 gumový kroužek 14
38 knob A knoflík A
39 gear box převodová skříň
40 plane washer plochá podložka
41 slow gear pomalé převodové kolo
42 clutch spojka
43 pole tyčka
44 quick gear rychlé převodové kolo
45 spring B pružina B
46 bearing HK081210 ložisko HK081210
47 circlip for shaft 5 kroužek na hřídel 5
48 knob B knoflík B
49 calm impact tooth hnací ozubené kolo příklepu
50 act impact tooth hnané ozubené kolo příklepu
51 bearing 6002 ložisko 6002
52 output spindle výstupní hřídel
8890049-26
8890049-27
8890048-29
8890048-30
8890048-31
8890048-32
8890049-32
8890048-34
8890049-33
8890049-34
8890049-35
8890049-36
8890048-39
8890048-40
8890049-38
8890048-42
8890049-40
8890049-41
8890049-42
8890049-43
8890048-47
8890049-46
8890048-49
8890050-47
8890049-48
8890049-49
YES / ANO
YES / ANO
NO/ NE
NO/ NE
NO/ NE
NO/ NE
YES / ANO
NO/ NE
YES / ANO
YES / ANO
YES / ANO
YES / ANO
NO/ NE
NO/ NE
YES / ANO
NO/ NE
YES / ANO
YES / ANO
YES / ANO
YES / ANO
NO/ NE
YES / ANO
NO/ NE
YES / ANO
YES / ANO
YES / ANO
Page 3
53 seal ring těsnící kroužek
54 circlip for hole 32 vnitřní pojistný kroužek 32
55 chuck sklíčidlo
56 screw M5X25-L šroub M5X25-L
57 side handle přídavná rukojeť
58 scale měřítko
59 key klíč
8890049-50
8890049-52
8890048-55
8890049-54
8890048-57
8890048-58
8890048-59
YES / ANO
YES / ANO
NO/ NE
YES / ANO
NO/ NE
NO/ NE
NO/ NE
