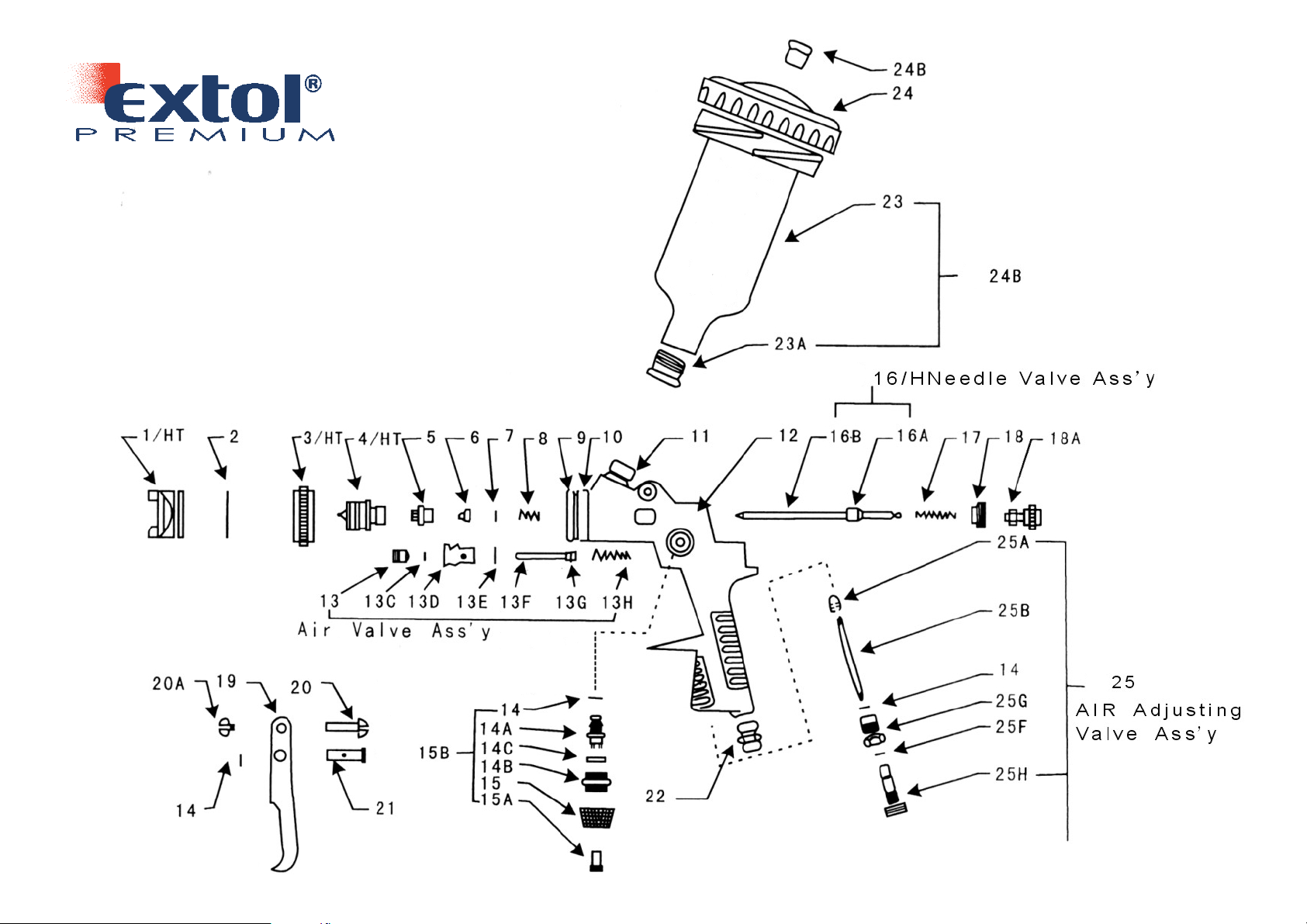

Page 1

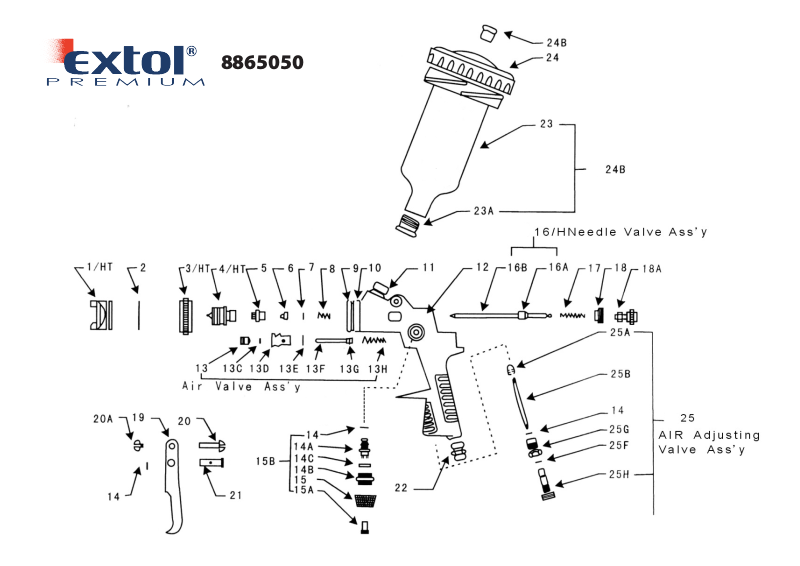

8865050
Page 2
posi-
1
Al- Nozzle/HVLP 0,8mm
Hliníková tryska HVLP 0,8 mm
2
Ring
Kroužek
3
AIR cap/HVLP
Příruba trysky
4
Fluid nozzle/HVLP
Tryska HVLP
5
Pacing screw for paint needle
Regulační šroub jehly trysky
6
Teflon seal
Teflonové těsnění
7
Washer
Podložka
8
Spring
Pružina
9
Brass ring (to open clockwise)
Mosazný kroužek
10
Gasket
Těsnění
11
Connector for 100ml cup
Konektor pro 100 ml nádobku
12
Gun body
Tělo pistole
13
Screw
Šroub
13C
Teflon seal
Teflonové těsnění
13D
Body
Tělo vzduchového válce
13E
P.C. seal
Těsnění
13F
Valve
Ventil
13G
Valve
Ventil
13H
Spring
Pružina
14
Washer
Podložka
14A
Spray regulating screw
Šroub regulace rozstřiku
14B
Spray regulating nut
Matice regulace rozstřiku
14C
C ring
C kroužek
15
Control knob
Knoflík ovlátání rozstřiku
15A
Countersunk screw
Šroub se zápustnou hlavou
Kompletní jehla vypouštění barvy HVLP
17
Spring for paint needle
Pružina jehly
18
Lockout for paint needle
Lámek jehly vypouštění barvy
Knoflík ovládání množství vypouštěné
barvy
19
Trigger
Spoušť
20
Screw
Šroub
21
Pin
Čep
Konektor 1/4" BSP/HVLP vstupu vzduchu
23
Plastic cup
Plastová nádobka
8865050A
23A
Adaptor
Adaptér
8865050A
24
100ml cup cover
Zátka 100ml nádobky
8865050A
24B
Non-drip control device
Ventil proti odkapávání barvy
25A+B
Air piston
Vzduchový píst
25F
Teflon seal
Teflonové těsnění
25G
Nut
Matice
25H
Screw
Šroub
tion
description popis QTY
order no./
objednací číslo
16 Paint needle - complete/HVLP
18A Fluid control knob
22 Air connector 1/4" BSP/HVLP
