Page 1

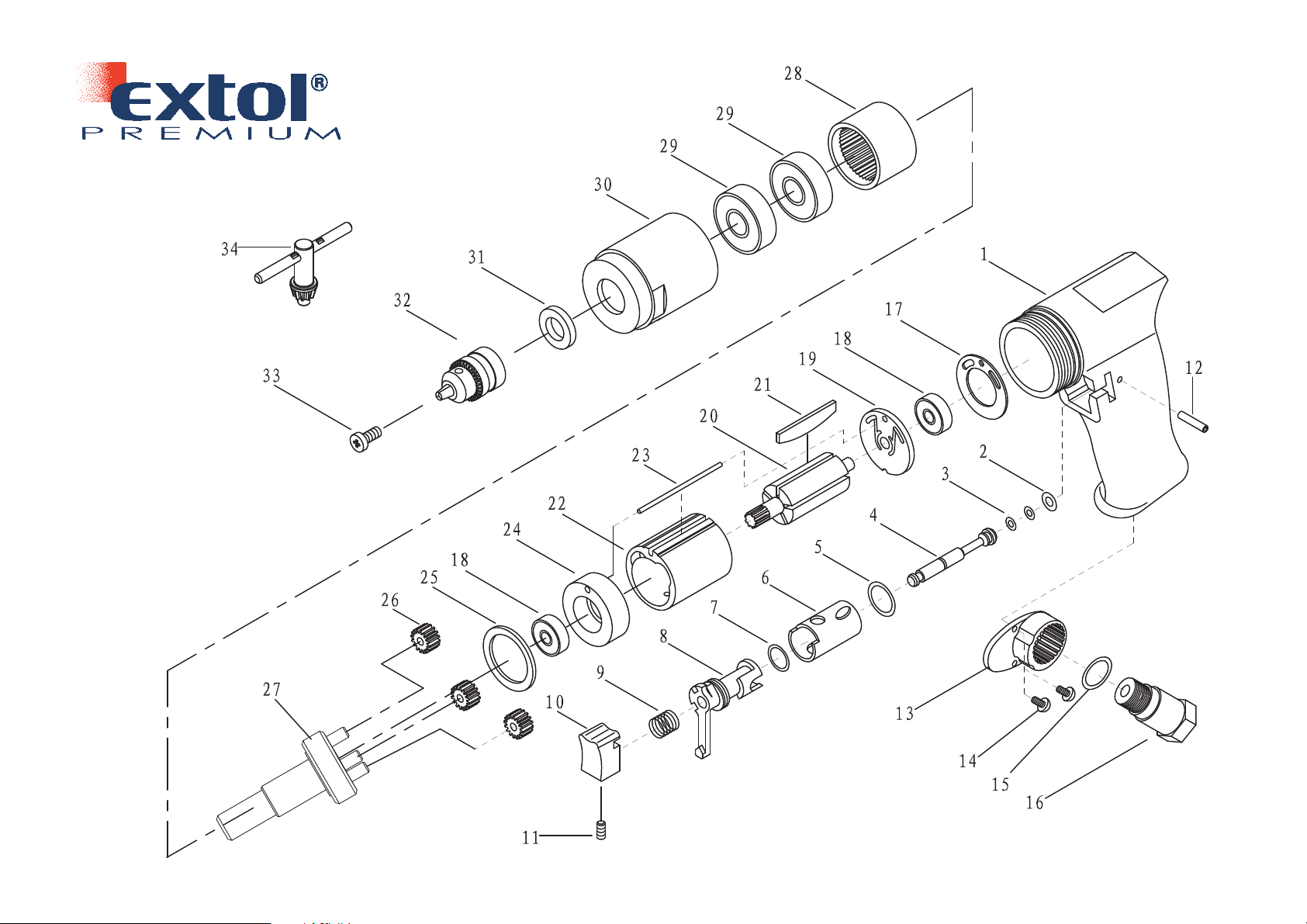

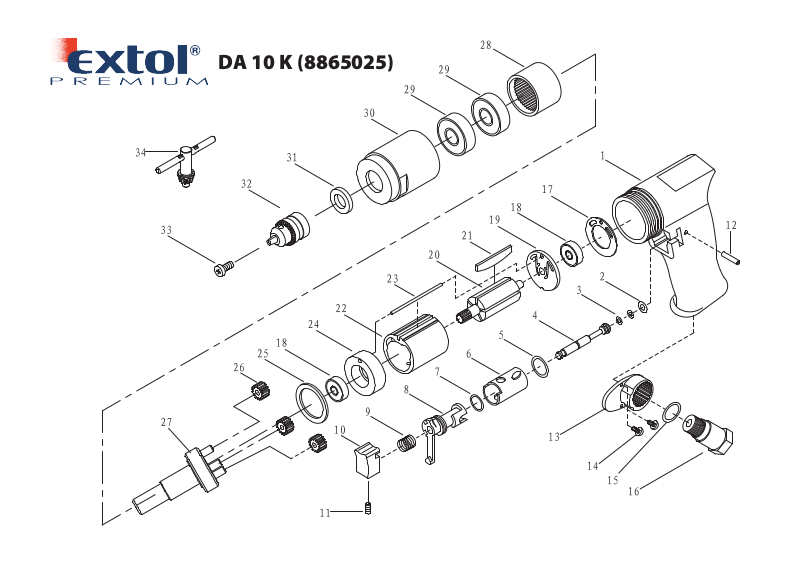

DA 10 K (8865025)
Page 2
posi-
1
Housing
Šasi
1
8865025-1
2
O ring 4x2
O kroužek 4x2
1
8865025-2
3
O ring 4x1
O kroužek 4x1
2
8865025-3
4
Pin
Čep
1
8865025-4
5
O ring 14x2
O-kroužek 14x2
1
8865025-5
6
Reversal regulator sleeve
Pouzdro zpětného regulátoru
1
7
O ring 11x1,5
O-kroužek 11x1,5
1
8865025-7
8
Direction lever
Páčka přepánání směru otáčení
1
8865025-8
9
Spring
Pružina
1
8865025-9
10
Trigger
Spoušť
1
8865025-10
11
Screw M4x8
Šroub M4x8
1
12
Straight pin 2,5x22
Čep 2,5x22
1
13
Muffler cover
Kryt tlumiče
1
14
Screw ST2,9x8
Šroub ST2,9x8
2
15
O ring 10,8x1,6
O-kroužek 10,8x1,6
1
16
Air inlet connector
Konektor přívodu vzduchu
1
8865025-16
17
Sealing gasket
Těsnění
1
8865025-17
18
Bearing 626 2Z
Ložisko 626 2Z
2
19
Back cylinder head
Zadní hlava válce
1
8865025-19
20
Rotor
Rotor
1
8865025-20
21
Blade
Čepel
5
8865025-21
22
Cylinder
Válec
1
23
Pin
Čep
1
24
Front cylinder head
Přední hlava válce
1
8865025-24
25
V gasket
V-těsnění
1
8865025-25
26
Planet gear
Planetové převodové kolo
3
8865025-26
27
Drive shaft component
Hnací hřídel
1
8865025-27
Ozubené ouzdro planetové převodovky
29
Bearing 6201 2Z
Ložisko 6201 2Z
2
30
Locking ring
Pojistný kroužek
1
31
Washer
Podložka
1
32
3/8" Drill chuck
3/8" Sklíčidlo
1
8865025-32
33
Screw M5x18
Šroub M5x18
1
8865025-33
tion
description popis QTY
order no./
objednací číslo
28 Gear ring
1 8865025-28
