Teleskopický žebřík /CZ

Teleskopický rebrík /SK

Teleszkópos létra /HU

Teleskopleiterv /DE

Telescopic ladder / EN

Původní návod kpoužití Preklad pôvodného návodu na použitie Az eredeti használati utasítás fordítása Übersetzung der ursprünglichen Bedienungsanleitung Translation of the original user‘smanual

Version 3/2021

Page 2

Obsah

I. Technická specikace. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

II. Instalace základny sopěrnými patkami . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

III. Vysunutí teleskopického žebříku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

IV. Složení teleskopického žebříku. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

V. Bezpečnostní značení apokyny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

VI. Skladování. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

VII. Údržba aservis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

VIII. Záruční podmínky (práva zvadného plnění) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Úvod

Vážený zákazníku, děkujeme za důvěru, kterou jste projevili značce Extol® z akoupením tohoto výrobku.

Výrobek byl p odroben testům spo lehlivosti, bezpečn osti akvality př edepsaných normami apře dpisy Evropské unie. Sjakýmikoli dotazy se obraťte na naše z ákaznické aporadenské centr um:

www.extol.cz [email protected] Tel.: +420 577 599 777

Výrobce: Madal Bal a. s., Průmyslová zóna Příluk y 244, 76001 Zlín, Česká republika Datum vydání: 27. 4. 2020

I. Technická specikace

Označení modelu/objednávací číslo 8849005 8849006

Max. výška 3,2 m 3,8 m Počet příček 10 12 Vzdálenost mezi příčlemi 30 cm 30 cm Šířka příčky 30-34 cm 30-34 cm Rozměry složeného žebříku a× b 86 × 90 cm 86 × 96 cm Max. nosnost 150 kg 150 kg Pro počet osob 1 1 Hmotnost 10,5 kg 13,5 kg Materiál hliníková slitina hliníková slitina

Tabulka 1

• VÝSTRAHA

y Před použitím žebříku si přečtěte celý návod kpoužití aponechte jej přiložený uvýrobku, aby se sním obsluha mohla

seznámit. Pokud žebřík komukoli půjčujete nebo jej prodáváte, přiložte kněmu itento návod kpoužití. Zamezte poškození tohoto návodu. Výrobce nenese odpovědnost za škody či zranění vzniklá používáním žebříku, které je vrozporu stímto návodem. Před použitím žebříku se seznamte se všemi jeho ovládacími prvky asoučástmi azpůsobem bezpečného nastavení apoužívání.

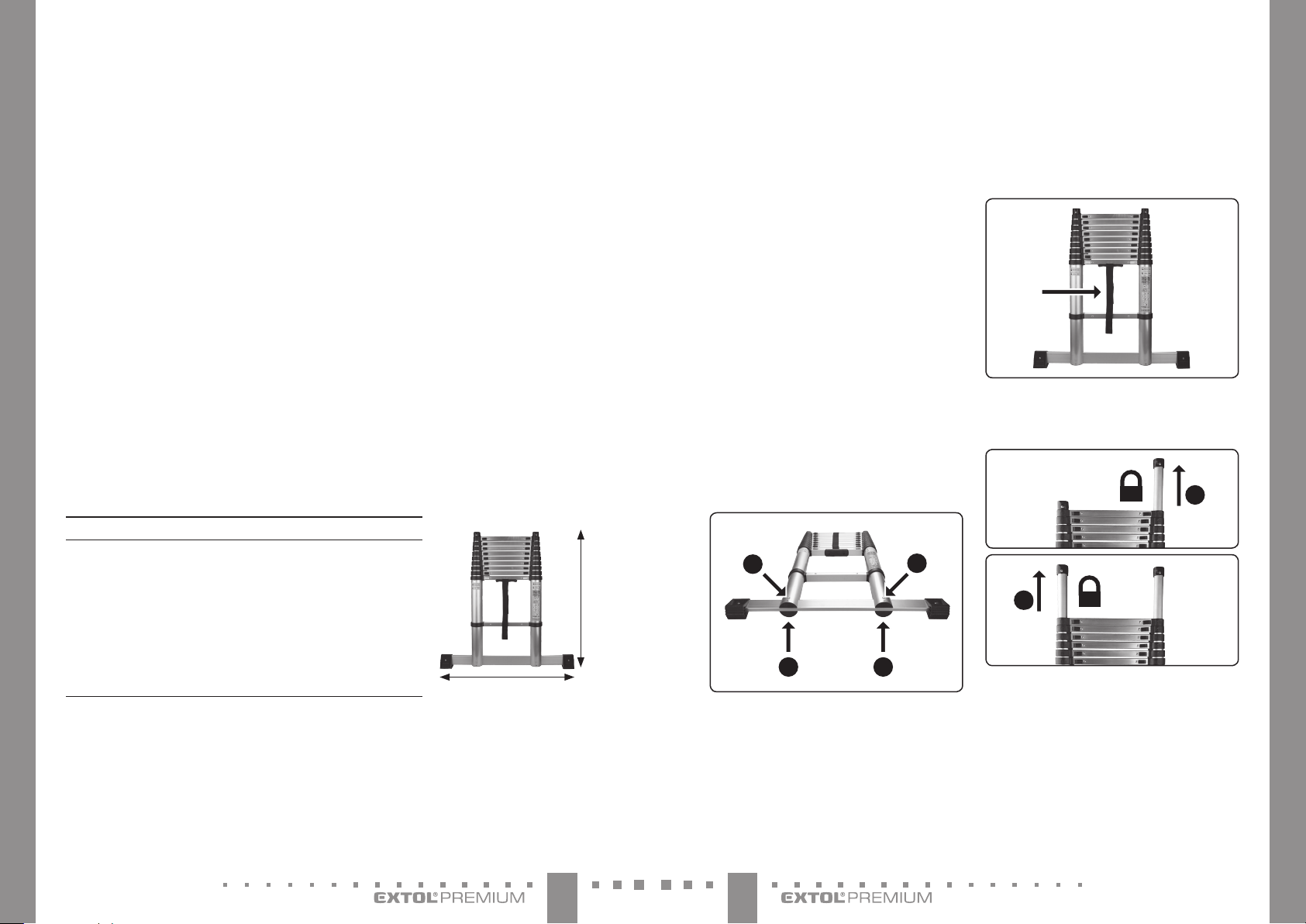

Obr. 1, Rozměry slože ného

žebřík u a× b

II. Instalace základny sopěrnými patkami

• VÝSTRAHA

y Nový žebřík je vprodejním obalu dodáván se základnou

sopěrnými patkami, která je demontovaná. Před použitím žebříku je nezbytné základnu sopěrnými patkami nainstalovat na žebřík apřipevnit ji dodávanými šrouby. Před každým použitím žebříku zkontrolujte, zda je základna sopěrnými patkami na žebříku nainstalována azda opěrné patky na stranách nechybí či zda nejsou poškozeny. Žebřík schybějící základnou či chybějícími nebo poškozenými opěrnými patkami zbezpečnostních důvodů nepoužívejte azajistěte nápravu vautorizovaném servisu značky Extol®.

1. Žebřík položte na zem ado výřezů vobou trubkách žebříku zasuňte základnu sopěrnými patkami tak, aby otvory vzákladně byly umístěny souhlasně sotvory vtrubkách žebříku (obr.2, krok 1.).

2. Následně základnu připevněte ke každé trubce žebříku šroubem tak, aby hlava šroubu byla na straně žebříku, kde jsou zámky na obou stranách příčlí (obr.2, krok 2.).

3. Oba šrouby řádně zajistěte příslušným montážním nářadím.

1. 1.

Ob r. 2

III. Vysunutí teleskopického žebříku

1. Žebřík ve složeném stavu postavte na stabilní pevnou rovnou plochu aopřete jej ostěnu.

2. Zžebříku odejměte pásku na suchý zip, kterou je žebřík zajištěn (obr.3).

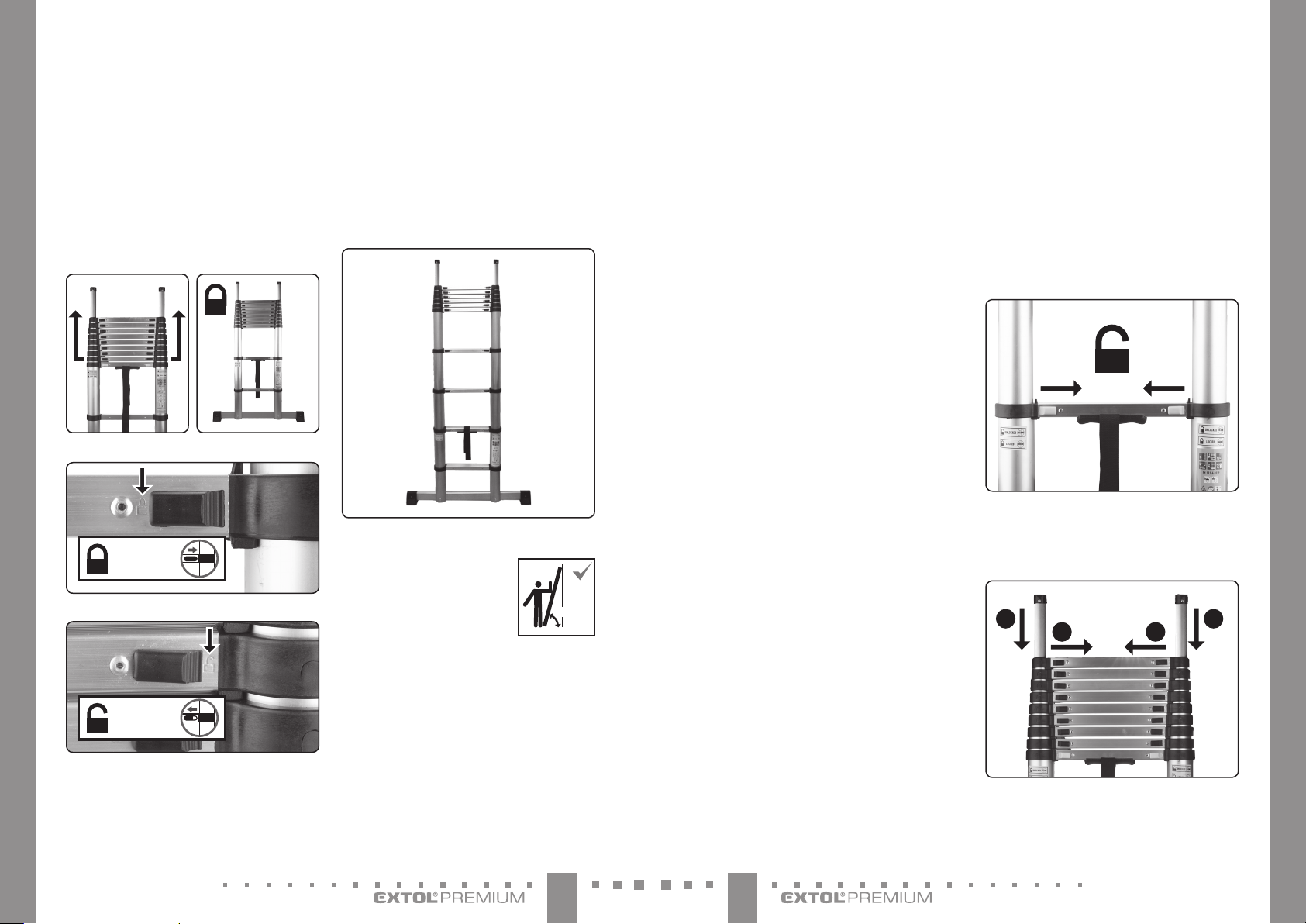

Ob r. 3

3. Vytáhněte koncové (opěrné) části trubek jednu po druhé, aby došlo k slyšitelnému uzamknutí ve vysunuté poloze (obr.4).

Ob r. 4

4. Proveďte vizuální kontrolu žebříku apřed každým použitím zkontrolujte, zda není žebřík poškozen azda je bezpečný. Seznam položek, které se mají před použitím kontrolovat je uveden dále vtextu. Poškozený žebřík nepoužívejte.

5. Dejte nohu na základnu sopěrnými patkami, aby se žebřík při vysunování nezvedal od země ažebřík začněte

CZCZ

Page 3

postupně v ysunovat (prodlužovat) počínaje první příčlí od příčle sčervenými zámky (obr.5a), tj. třetí příčlí. Příčli zvedejte tak vysoko, aby došlo kslyšitelnému „zacvaknutí“ zámku na obou stranách příčle (obr.5b). Následně se přesvědčte, že došlo kuzamknutí zámku na obou stranách příčle.

y Je-li zámek příčle zajištěn, na příčli je viditelný

symbol uzamknutého visacího zámku (obr.6a).

y Není-li zámek příčle zajištěn (příčle není zajiště-

na), na příčli je viditelný symbol odemknutého visacího zámku (obr.6b).

Ob r. 5a Ob r. 5b

LOCKED

Obr. 6a

• UPOZORNĚNÍ

y Je nemožné požadované výšky žebříku dosáh-

nout vysunováním horních příčlí, jinak dojde kpozvolnému samočinnému zasunování vysunuté části žebříku do složené polohy, proto je nezbytné žebřík prodlužovat postupným vysunováním jednotlivých příčlí počínaje třetí dolní příčlí až na požadovanou výšku, atím dojde kzajištění (uzamknutí) jednotlivých příčlí ve vynuté poloze (obr.7).

7. Po vysunutí žebříku na požadovanou délku žebřík opřete ostabilní stěnu súhlem vrozsahu 65°- 75° dle obr.8.

8. Při používání žebříku dodržujte bezpečnostní pokyny uvedené dále vtextu avkapitole V.

65–75°

Ob r. 7

Ob r. 8

SEZNAM POLOŽEK, KTERÉ SE MAJÍ PŘED POUŽITÍM ŽEBŘÍKU KONTROLOVAT  PŘI PRAVIDELNÉ KONTROLE SE MUSÍ VĚNOVAT POZORNOST TĚMTO POLOŽKÁM:

y Zkontrolujte, zda nejsou bočnice/ramena (vzpěry)

ohnuté, prohnuté, zkroucené, promáčknuté, prasklé zkorodované nebo shnilé.

y Zkontrolujte, zda jsou bočnice/ramena kolem upevňo-

vacích bodů pro ostatní komponenty vdobrém stavu.

y Zkontrolujte, zda nejsou upevňovací prvky (nýty atd.)

uvolněné či zkorodované.

y Zkontrolujte, zda jsou indikátor y uzamknutí funkční

azda jsou viditelné.

y Zkontrolujte spojovací díly zhlediska trhlin ajiných

poruch, např. nesmí být zjištěno žádné poškození dílů; nesmí nastat relativní pohyb mezi čepy apříčlemi/ stupadly.

y Zkontrolujte, zda nechybí příčle/stupadla, zda nejsou

uvolněné, příliš opotřebené, zkorodované, nebo poškozené.

y Zkontrolujte, zda nechybí patky žebříku, zda nejsou

uvolněné, příliš opotřebené, zkorodované nebo poškozené.

y Zkontrolujte, zda není celý žebřík znečištěný (např.

nečistoty, bláto, barva, olej nebo mazivo).

y Zkontrolujte, zda nejsou pojistné západky poškozené

nebo zkorodované azda fungují správně.

Jestliže některá zvýše uvedených kontrol není zcela vyhovující, žebřík nepoužívejte.

IV. Složení teleskopického žebříku

1. Žebřík postavte na pevnou rovnou plochu aopřete jej ostěnu.

2. Žebřík uchopte za boční trubky vmístě červených tlačítek (obr.9) aobě červená tlačítka současně přesuňte dle šipek do pozice odemknutého visacího zámku, přičemž prsty dejte mimo oblast příčlí, aby nedošlo ke sevření prstů při zasunování žebříku. Současným přesunutím obou červených tlačítek do pozice odemknutého visacího zámku dojde kautomatickému zasunování žebříku do složeného stavu.

Ob r. 9

3. Koncové (opěrné) části trubky se automaticky nezasunou při složení žebříku a je nutné odemknout a ručně zasunout každou samostatně (obr.10).

2.2.

1.1.

UNLOCKED

Obr. 6b

6. Žebřík postupně prodlužujte na požadovanou výšku příčli po příčli dle postupu uvedeného vbodě 5., přičemž vždy zkontrolujte, zda došlo kuzamknutí zámku na obou stranách vysunuté příčle.

Ob r. 10

4. Složený žebřík nakonec zajistěte proti rozložení ovinutím stahovací páskou na suchý zip.

CZCZ

Page 4

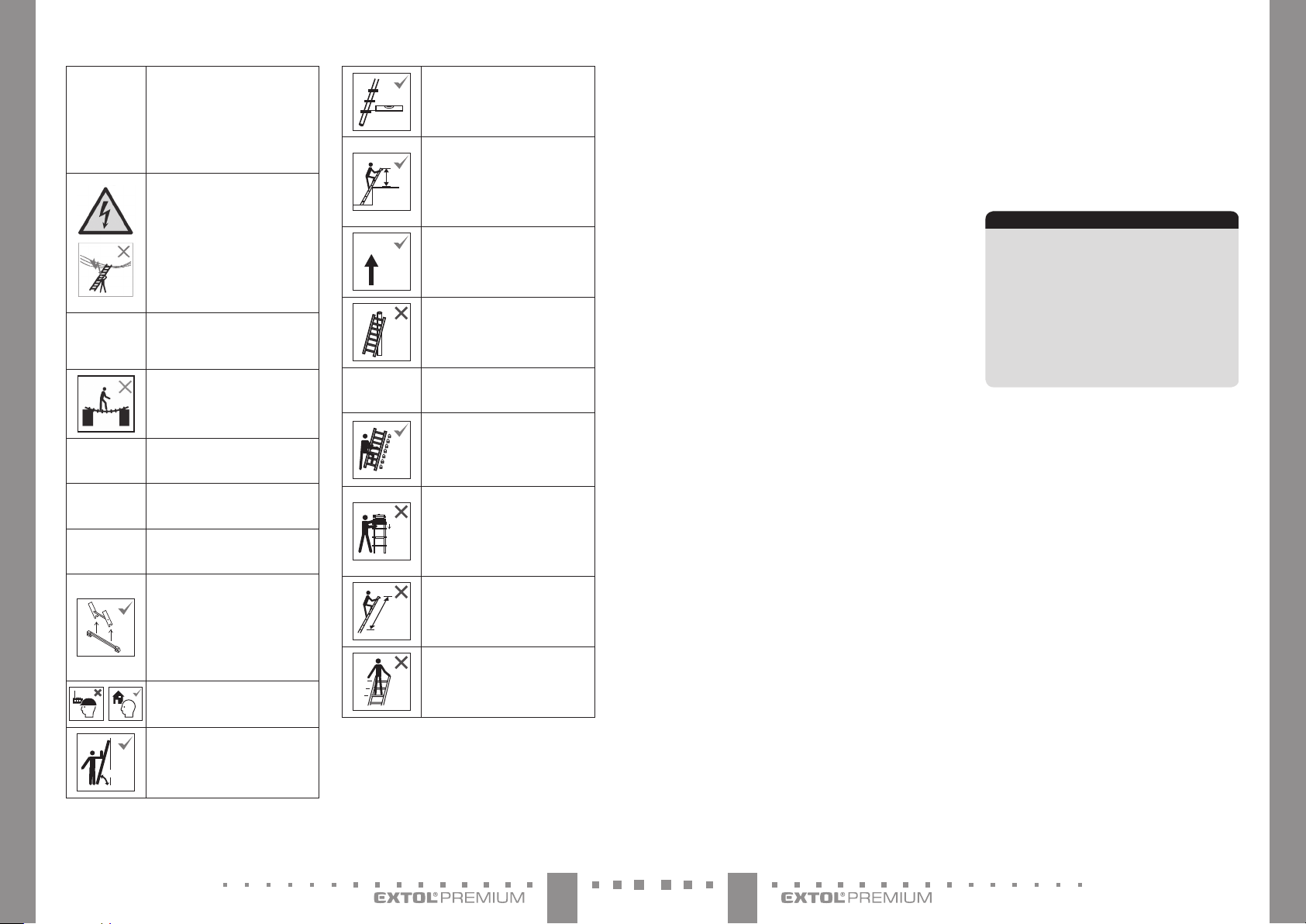

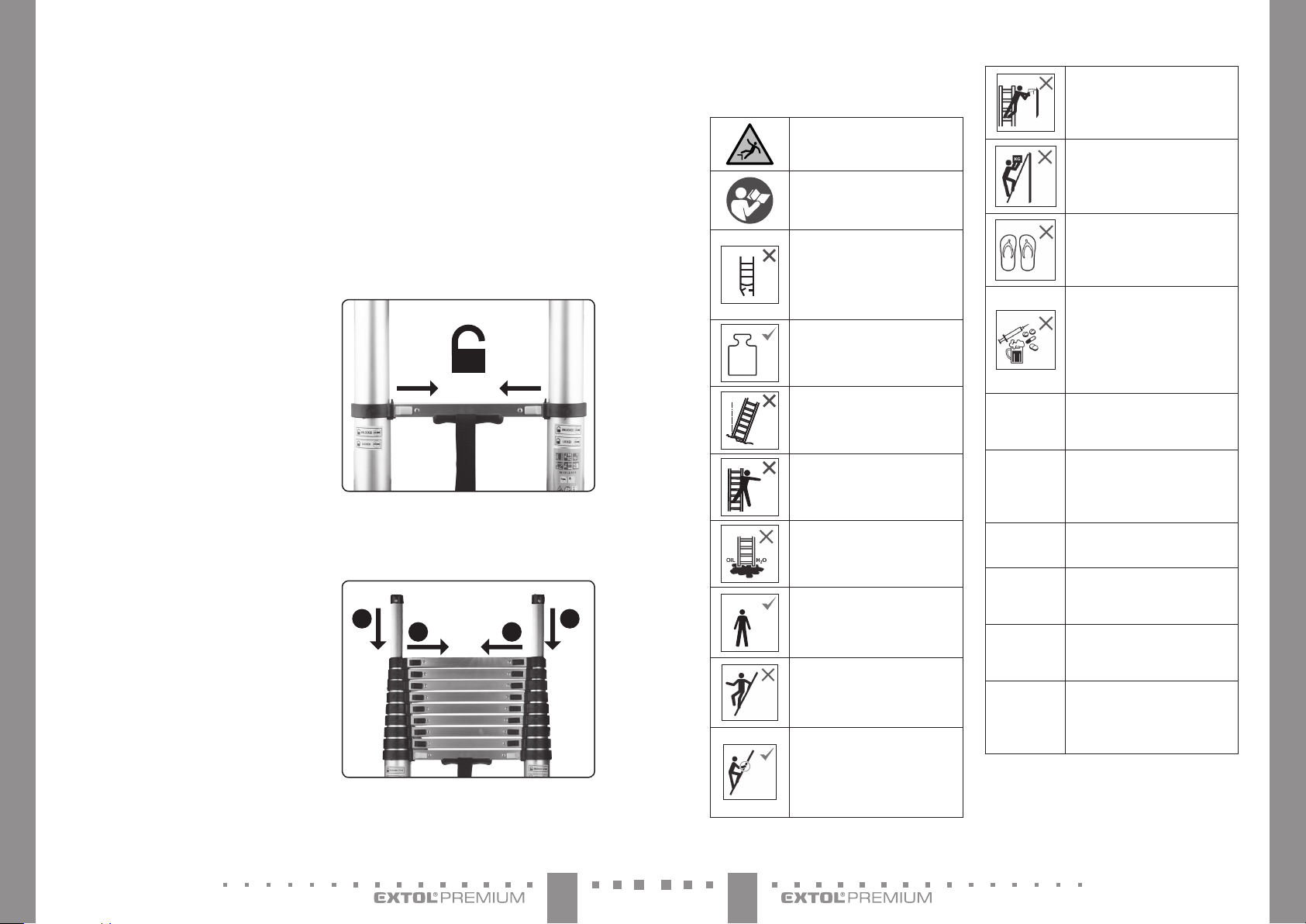

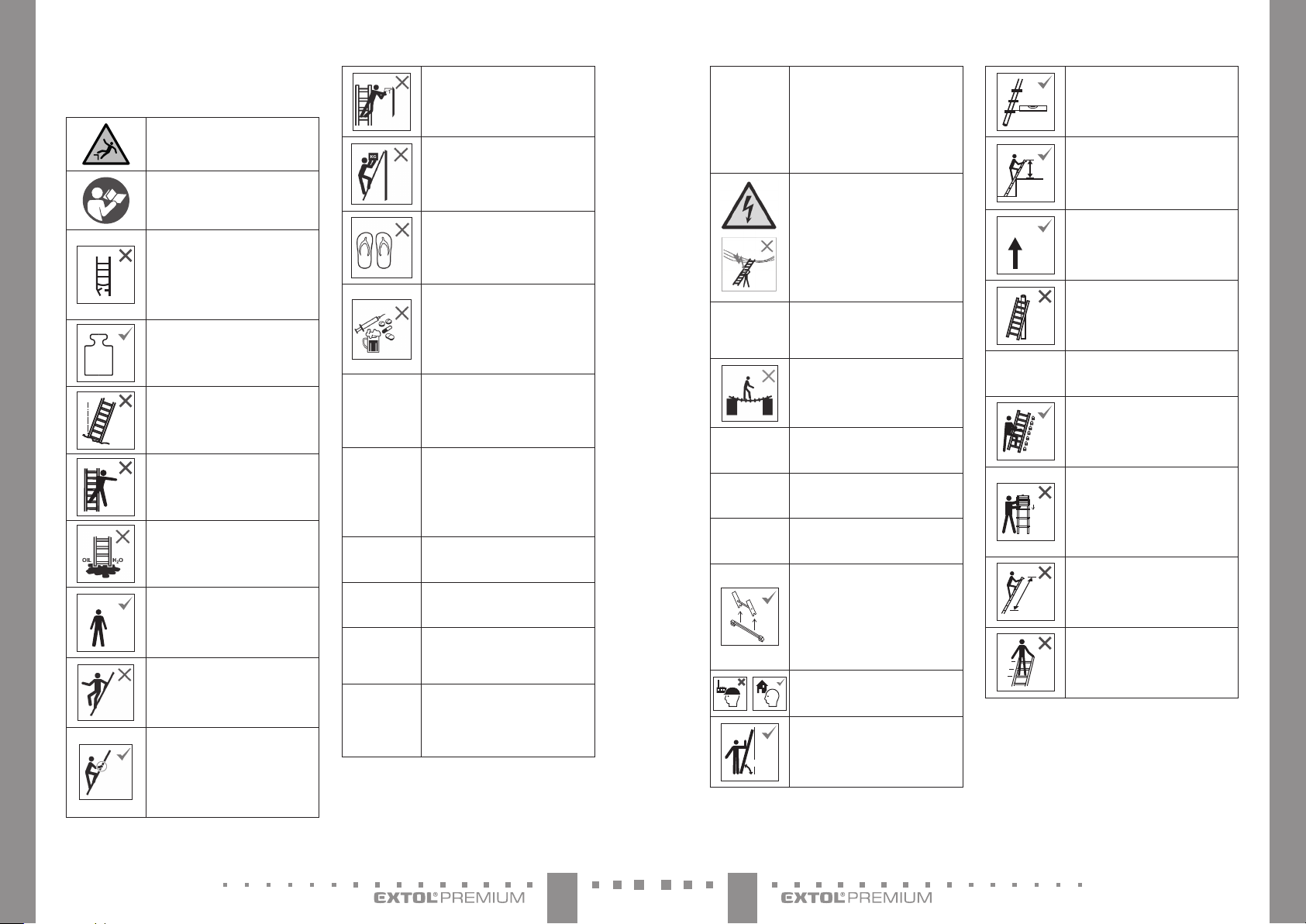

V. Bezpečnostní značení apokyny

• VÝSTRAHA

Riziko pádu ze žebříku

Před použitím si přečtěte celý návod kpoužití.

Po dodání žebří k zkontrolujte. Před každým použitím vizuálně zkontrolujte, zda není žebřík poškozen azda je bezpečný. Nepoužívejte poškozený žebřík.

Max.

150

Max. 1

Max. celkové zatížení.

Nepoužívejte žebřík na nerovném nebo nepevném podkladu.

Nevychylujte se.

Nestavějte žebřík na znečištěný povrch.

Max. počet uživatelů.

Nevyst upujte ani nesestupujte zády kžebříku.

Při vystupování asestupování se pevně drž te žebříku. Při práci ze žebříku se pevně drž te nebo není-li to možné, učiňte další bezpečnos tní opatření.

Tabulka 2

—

— —

—

Vyvaruj te se prací, které vyžadují stranové zatížení na žebřících, např. boční vr tání do pevných materiálů.

Při používání žebříku nepřenášejte zařízení (vy bavení), které je těžké nebo obtížně uchopitelné.

Při používání žebříku nenoste nevhodnou obuv.

Nepoužívejte žebřík, pokud nejste dostateč ně t. Některé zdravotní podmínky nebo léky, nadužívání alkoholu nebo užívání drog by mohly způsobit, že použití žebří ku nebude bezpečné.

Na žebříku nesetrvávejte dlouhou dobu bez prav idelných přestávek (únava je riziko).

Zabraňte poškození žebříku při přepravě, např. upevněním. Zajistěte, aby byl žebřík vhodně umístěn anedošlo kjeho p oškození.

Zajistěte, aby by l žebřík vhodný pro daný úkon.

Nepoužívejte žebřík, je-li znečištěn, např. mokrou bar vou, bahnem, olejem nebo sněhem.

Nepoužívejte žebřík venku za nepříznivých povětrnostních podmínek, např. při silném větru.

Při profesionálním používání se musí provádět posuzování rizik sohledem na právní před pisy vzemi používání.

Při polohová ní žebříku brát vúvahu riziko kolize žebř íku např. schodci, vozidly nebo dveřmi. Vpracovním prostoru zabezpečte dveře (nikoli nouzové vých ody) aokna, je-li to možné.

Tabulka 2 (pokračování)

—

— — —

65–75°

Výstraha, úraz elektrickým proudem. Identikujte veškerá rizika elektrické povahy vpracovním prostoru, např. nadzemní vedení nebo jiná vystavená elektrická zařízení; nepoužívejte žebřík ta m, kde dochá zí krizikům elektrické povahy.

Pro nevyhnutelné elektrické práce pod napětím p oužívejte žebříky znevodivýc h materiálů.

Nepoužívejte žebřík jako přemostění.

Neupravujte provedení žebříku.

Nepohybujte žebříkem, když s e na něm stojí.

Při venkovním použití dbejte z výšené opatrnosti při větru.

Žebřík je do dáván sxními opěrnými patkami (stabilizačními pr vky), které nesm í být demontovány. Před použitím žebříku opěrné patky zkontrolujte. Jsou-li poškozeny, žebřík nepoužívejte.

Žebřík pro domácí použití.

Opěrné žebř íky spříčlemi se musí používat ve správném úhlu.

Opěrné žebříky se stupadly se musí používat tak, aby byla stupadla ve vodorovné poloze.

Žebřík y používané pro příst up do

Min.

vyšší úrovně musí přesahovat místo

1 m

dotyku nejméně o1 m.; vpřípadě potřeby musí být zajištěny.

Tabulka 2 (pokračování)

—

Žebřík po užívejte pouze ve směru, jak je uvedeno, pou ze podle potřeby sohledem na prove dení žebříku.

Žebřík neopírejte onevhodné plochy.

Žebříkem se nikdy nesmí pohybovat shora.

Všechny uzamykací mechanismy pro všechny v ysunuté příčle musí být před použitím zkontrolovány auzamčeny.

Nedávejte ruce/prsty do prostoru příčlí (nebezpečí sevření), když se žebřík uvádí do jeho možné polohy používání nebo při skládání žebříku.

Nestůjte na p osledním metru

1 m

teleskopického žebříku.

Nestát na horních třech s tupadlech opěrného žebříku.

Tabulka 2 (pokračování)

CZCZ

Page 5

VI. Skladování

ZÁRUČNÍ APOZÁRUČNÍ SERVIS

Pro uplatnění práva na záruční opravu zboží se ob raťte

na obchodní ka, ukterého jste zboží z akoupili.

Pro pozáruč ní opravu se můžete také obr átit

na náš autorizov aný servis.

Nejbližší servisní místa naleznete na w ww.extol.cz.

Vpřípadě dot azů Vám poradíme

na servis ní lince 222 745 130.

y Žebřík skladujte ve složené asvislé poloze.

y Žebřík skladujte mimo místa, kde by se jeho stav mohl

zhoršit (např.vlivem vlhkosti, nadměrného tepla, mimo přímé sluneční záření, chemikálií, nebo vlivem přírodních živlů atd.).

y Žebřík skladujte tak, aby zůstal rovný anebyl poškozen

vozidly, těžkými předměty nebo nečistotami apod.

y Žebřík skladujte vmístech, aby nezpůsobil nebezpečí

zakopnutí či nepůsobil jako překážka anedal se snadno použít pro trestnou činnost či pro neoprávněné lezení, např. dětí.

VII. Údržba aservis

y Žebřík po dobu své živostnosti nevyžaduje žádnou spe-

ciální údržbu. Pro čištění žebříku nepoužívejte organická rozpouštědla, louhy, kyseliny, oxidační prostředky, mastné prostředky apod. Kčištění žebříku lze použít vlhkou textilii.

y Oprava aúdržba musí být provedena kompetentní

osobou.

y Vpřípadě potřeby záruční opravy výrobku se obraťte

na obchodníka, ukterého jste výrobek zakoupili akterý zajistí opravu vautorizovaném servisu značky Extol®. Pro pozáruční opravu se obraťte přímo na autorizovaný servis značky Extol® (servisní místa naleznete na webových stránkách vúvodu návodu).

VIII. Záruční lhůta apodmínky (práva zvadného plnění)

y Požádá-li o to kupující, je prodávající povinen

kupujícímu poskytnout záruční podmínky (práva zvadného plnění) vpísemné formě dle zákona.

Obsah

I. Technická špecikácia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

II. Inštalácia základne sopornými pätkami. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

III. Vysunutie teleskopického rebríka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

IV. Zloženie teleskopického rebríka. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

V. Bezpečnostné označenia apokyny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

VI. Skladovanie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

VII. Údržba aservis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

VIII. Záručné podmienky (práva zchybného plnenia). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Úvod

Vážený zákazník,

ďakujeme za dôveru, ktorú s te prejavili značke Extol® z akúpením tohoto výrobku. Výrobok bol podrobený tes tom spoľahlivosti, bezpečnosti ak vality predpísaným normami apredpismi Európskej únie.

S akýmikoľ vek otázkami sa obráť te na naše zákaznícke aporadenské centrum:

www.extol.sk Fax: +421 2212 920 91 Tel.: +421 2212 920 70

Distribútor pre Slovenskú republiku: Madal Bal s.r.o., Pod gaštanmi 4F, 821 07 Bratislava Výrobca: Madal Bal a. s., Průmyslová zóna Příluk y 244, 76001 Zlín, Česká republika Dátum vydania: 27. 4. 2020

I. Technická špecikácia

Označenie modelu/objednávacie číslo 8849005 8849006

Max. výška 3,2 m 3,8 m Počet priečok 10 12 Vzdialenosť medzi priečkami 30 cm 30 cm Šírka priečky 30 – 34 cm 30 – 34 cm Rozmery zloženého rebríka a× b 86 × 90 cm 86 × 96 cm Max. nosnosť 150 kg 150 kg Pre počet osôb 1 1 Hmotnosť 10,5 kg 13,5 kg Materiál hliníková zliatina hliníková zliatina

Tabuľ ka 1

• VÝSTRAHA

y Pred použitím rebríka si prečítajte celý návod na použitie aponechajte ho priložený privýrobku, aby sa sním obsluha

mohla oboznámiť. Ak rebrík komukoľvek požičiavate alebo ho predávate, priložte knemu ajtento návod na použitie. Zamedzte poškodeniu tohto návodu. Výrobca nenesie zodpovednosť za škody či zranenia vzniknuté používaním rebríka, ktoré je vrozpore stýmto návodom. Pred použitím rebríka sa oboznámte so všetkými jeho ovládacími prvkami asúčasťami aspôsobom bezpečného nastavenia apoužívania.

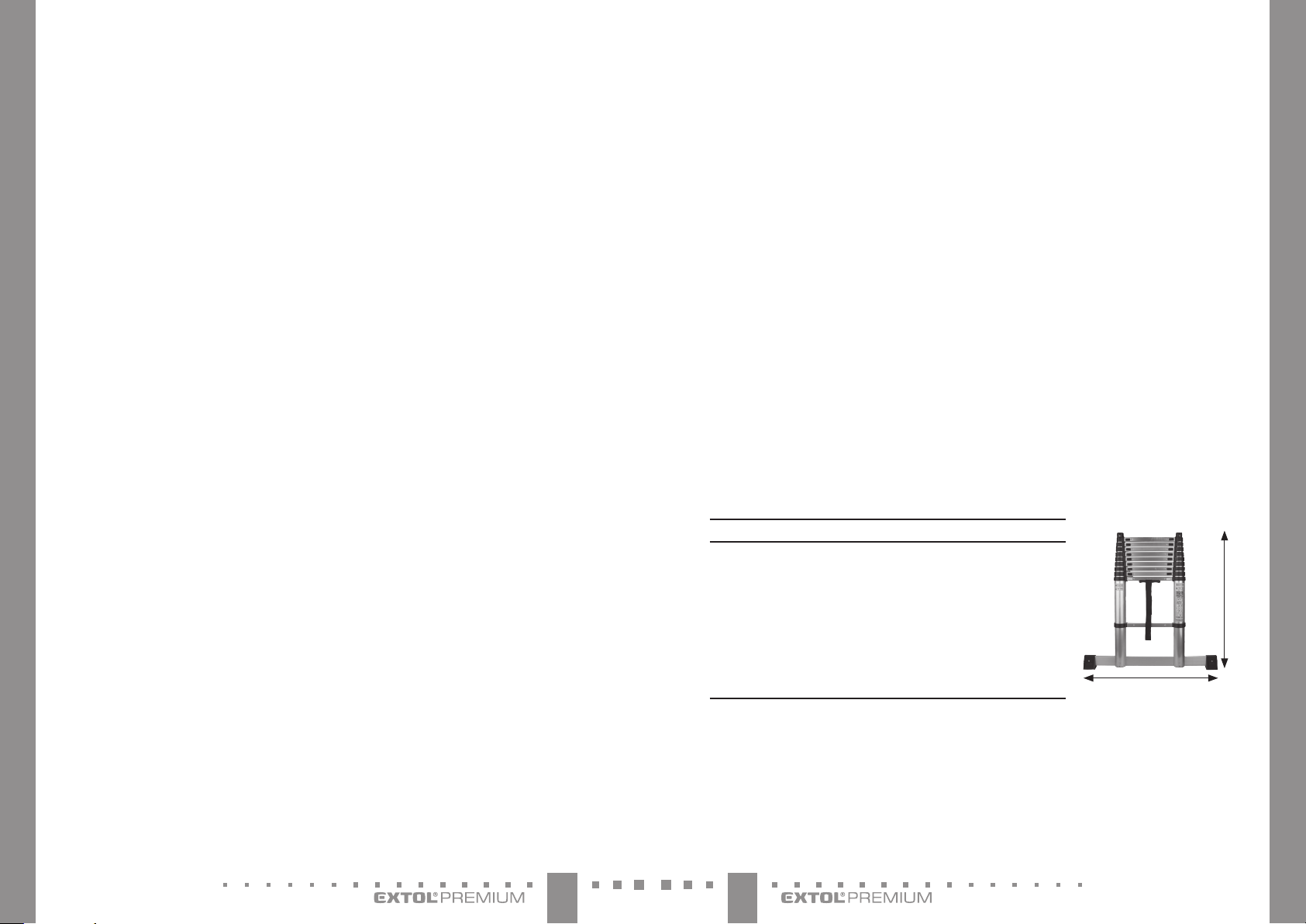

Obr. 1, Rozmery zloženého

rebríka a× b

SKCZ

Page 6

II. Inštalácia základne sopornými pätkami

• VÝSTRAHA

y Nový rebrík sa vpredajnom obale dodáva so základňou

sopornými pútkami, ktorá je demontovaná. Pred použitím rebríka je nevyhnutné základňu sopornými pätkami nainštalovať na rebrík apripevniť ju dodávanými skrutkami. Pred každým použitím rebríka skontrolujte, či je základňa sopornými pätkami na rebríku nainštalovaná ači oporné pätky na stranách nechýbajú alebo či nie sú poškodené. Rebrík schýbajúcou základňou či chýbajúcimi alebo poškodenými opornými pätkami zbezpečnostných dôvodov nepoužívajte azaistite nápravu vautorizovanom ser vise značky Extol®.

1. Rebrík položte na zem ado výrezov voboch rúrkach rebríka zasuňte základňu sopornými pätkami tak, aby otvory vzákladni boli umiestnené súhlasne sotvormi vrúrkach rebríka (obr. 2, krok 1.).

2. Následne základňu pripevnite ku každej rúrke rebríka skrutkou tak, aby hlava skrutky bola na strane rebríka, kde sú zámky na oboch stranách priečok (obr.2, krok 2).

3. Obe skrutky riadne zaistite príslušným montážnym náradím.

III. Vysunutie teleskopického rebríka

1. Rebrík vzloženom stave postavte na stabilnú pevnú rovnú plochu aoprite ho ostenu.

2. Zrebríka odoberte pásku na suchý zips, ktorou je rebrík zaistený (obr. 3).

Obr. 3

3. Vytiahnite koncové (oporné) časti rúrok jednu po druhej, aby došlo k počuteľnému uzamknutiu vo vysunutej polohe (obr. 4).

od priečk y sčervenými zámkami (obr. 5a), t. j. treťou priečkou. Priečku zdví hajte tak vysoko, aby došlo kpočuteľ nému „zacvaknutiu“ zámky na oboch stranách priečky (obr. 5b). Následne sa presvedčte, že došlo kuzamknutiu zámky na oboch stranách priečky.

y Ak je zámka priečky zaistená, na priečke je vidi-

teľný symbol uzamknutej visacej zámk y (obr. 6a).

y Ak nie je zámka priečky zaistená (priečka nie

je zaistená), na priečke je viditeľný symbol odomknutej visacej zámky (obr. 6b).

Ob r. 5a Ob r. 5b

• UPOZORNENIE

y Je nemožné požadovanú výšku rebríka dosiahnuť

vysúvaním horných priečok, inak dôjde kpozvoľnému samočinnému zasúvaniu vysunutej časti rebríka do zloženej polohy, preto je nevyhnutné rebrík predlžovať postupným vysúvaním jednotlivých priečok počnúc treťou dolnou priečkou až na požadovanú výšku, atým dôjde kzaisteniu (uzamknutiu) jednotlivých priečok vo vysunutej polohe (obr. 7).

Ob r. 7

1. 1.

Obr. 2

Ob r. 4

4. Vykonajte vizuálnu kontrolu rebríka apred každým použitím skontrolujte, či nie je rebrík poškodený ači je bezpečný. Zoznam položiek, ktoré sa majú pred použitím kontrolovať je uvedený ďalej vtexte. Poškodený rebrík nepoužívajte.

5. Dajte nohu na základňu sopornými pätkami, aby sa rebrík pri vysúvaní nezdvíhal od zeme arebrí k začnite postupne vysúvať (predlžovať) počnúc prvou priečkou

LOCKED

Obr. 6a

UNLOCKED

Obr. 6b

6. Rebrík postupne predlžujte na požadovanú výšku priečku po priečke podľa postupu uvedeného vbode

5., pričom vždy skontrolujte, či došlo kuzamknutiu zámky na oboch stranách vysunutej priečky.

1110

7. Po vysunutí rebríka na požadovanú dĺžku rebrí k oprite ostabilnú stenu suhlom vrozsahu 65° – 75° podľa obr. 8.

8. Pri používaní rebríka dodržujte bezpečnostné pokyny uvedené ďalej vtexte avkapitole V.

65–75°

Obr. 8

SKSK

Page 7

ZOZNAM POLOŽIEK, KTORÉ SA MAJÚ PRED POUŽITÍM REBRÍKA KONTROLOVAŤ  PRI PRAVIDELNEJ KONTROLE SA MUSÍ VENOVAŤ POZORNOSŤ TÝMTO POLOŽKÁM:

y Skontrolujte, či nie sú bočnice/ramená (vzpery) ohnuté,

prehnuté, skrútené, pretlačené, prasknuté skorodované alebo zhnité.

y Skontrolujte, či sú bočnice/ramená okolo upevňovacích

bodov pre ostatné komponenty vdobrom stave.

y Skontrolujte, či nie sú upevňovacie prvky (nity atď.)

uvoľnené či skorodované.

y Skontrolujte, či sú indikátory uzamknutia funkčné ači

sú viditeľné.

y Skontrolujte spojovacie diely zhľadiska trhlín ainých

porúch, napr. nesmú byť zistené žiadne poškodenia dielov; nesmie nastať relatívny pohyb medzi čapmi apriečkami/stúpadlami.

y Skontrolujte, či nechýbajú priečky/stúpadlá, či nie

sú uvoľnené, príliš opotrebené, skorodované alebo poškodené.

y Skontrolujte, či nechýbajú pätk y rebríka, či nie sú uvoľ-

nené, príliš opotrebené, skorodované alebo poškodené.

y Skontrolujte, či nie je celý rebrík znečistený (napr. nečis-

toty, blato, farba, olej alebo mazivo).

y Skontrolujte, či nie sú poistné západky poškodené alebo

skorodované ači fungujú správne.

Ak niektorá zvyššie uvedených kontrol nie je celkom vyhovujúca, rebrík nepoužívajte.

IV. Zloženie teleskopického rebríka

1. Rebrík postavte na pevnú rovnú plochu aoprite ho ostenu.

2. Rebrík uchopte za bočné rúrky vmieste červených tlačidiel aobe červené tlačidlá súčasne presuňte podľa šípok do pozície odomknutej visacej zámky, pričom prsty dajte mimo oblasti priečok, aby nedošlo kzovretiu prstov pri zasúvaní rebríka. Súčasným presunutím oboch červených tlačidiel do pozície odomknutej visacej zámky dôjde kautomatickému zasúvaniu rebríka do zloženého stavu.

Ob r. 9

3. Koncové (oporné) časti rúrky sa automaticky nezasunú pri zložení rebríka a je nutné odomknúť a ručne zasunúť každú samostatne (obr. 10).

2.2.

1.1.

Ob r. 10

4. Zložený rebrík nakoniec zaistite proti rozloženiu ovinutím sťahovacou páskou na suchý zips.

V. Bezpečnostné označenia apokyny

• VÝSTRAHA

Riziko pádu zrebríka

Pred použitím si prečítajte celý návod na použitie.

Po dodaní rebrí k skontrolujte. Pred každým použitím vizuálne skontrolujte, či nie je rebrík poškodený ači je bezpečný. Nepoužívajte poškodený rebrík.

Max.

150

Max. 1

Max. celkové zaťaženie.

Nepoužívajte rebrík na nerovnom alebo nepevnom podklade.

Nevychyľujte sa.

Nestavajte rebrík na zne čistený povrch.

Max. počet používateľov.

Nevystupujte ani nezostupujte chrbtom krebríku.

Pri vystupovaní azostupovaní sa pevne drž te rebríka. Pri práci zrebríka sa pevne dr žte alebo ak to nie je možné, urobte ďalšie bezpečno stné opatrenia.

Tabuľ ka 2

—

— —

—

Vyvaruj te sa prác, ktoré vy žadujú stranové zaťaženie na rebrí koch, napr. bočné vŕtanie do pevných materiálov.

Pri používaní rebríka neprenášajte zariadenie (vybavenie), ktoré je ťažké alebo ťažko uchopiteľné.

Pri používaní rebríka nenoste nevhodnú obuv.

Nepoužívaj te rebrík, ak nie ste dostatoč ne t. Niektoré zdravotné podmienky alebo lieky, nadužívanie alkoholu alebo užívanie drog by mohli spôsobiť, že použitie rebríka nebude bezpečné.

Na rebríku nezotrvávajte dlhý čas bez pravidelných prestávok (únava je riziko).

Zabráňte poškodeniu rebrí ka pri preprave, napr. upevnením. Zaistite, aby bol rebrík vhodne umiestnený anedošlo kjeho p oškodeniu.

Zaistite, aby bol rebrík vhodný pre daný úkon.

Nepoužívajte rebrík, ak je znečistený, napr. mokrou farbou, bahnom, olejom alebo snehom.

Nepoužívajte rebrík vonku za nepriaznivých poveternostných podmienok, napr. pri silnom vetre.

Pri profesionálnom používaní sa musia posudzovať riziká sohľadom na právne predpisy vkrajine používania.

Tabuľka 2 (pokračovanie)

1312

SKSK

Page 8

ZÁRUČNÝ APOZÁRUČNÝ SERVIS

Pre uplatnenie práva na záručnú opravu tovaru

sa obráťte na obchodní ka, uktorého ste tovar zakúpili.

Pre opravu po up lynutí záruky sa tiež môžete obrátiť

na náš autorizovaný servis.

Najbližšie s ervisné miesta nájdete na www.extol.sk.

Vprípade, že budete potrebovať ďalšie informácie,

poradíme Vám na:

Fax: +421 2212 920 91 Tel.: +421 2212 920 70

E-mail: [email protected]

—

— — —

Pri polohovaní rebríka berte doúvahy riziko kolízie rebríka napr. schodcami, vozidlami alebo dvermi. Vpracovnom priestore zabezpeč te dvere (nie núdzové východy) aokná, ak je to možné.

Výstraha, úraz elektrickým prúdom. Identikujte všetky riziká elektrickej povahy vpracovnom priestore, napr. nadzemné vedenie alebo iné vystavené elektrické zariadenia; nepoužívaj te rebrík tam, kde dochádza kr izikám elektrickej pov ahy.

Na nevyhnutné elektr ické práce pod napätím používajte rebríky znevodivýc h materiálov.

Nepoužívajte rebrík ako premostenie.

Neupravujte vyhotovenie rebríka.

Nepohybujte rebríkom, keď sa na ňom stojí.

Pri vonkajšom použití dbajte na zvýšenú opatrnosť pri vetre.

Rebrík sa dodáva sxnými op ornými pätkami (stabilizačnými prvkami), ktoré sa nesmú demontovať. Pred použitím rebríka oporné pätky skontrolujte. Ak sú poškodené, rebrík nepoužívajte.

Rebrík na domáce použitie.

—

Oporné rebríky so s túpadlami sa musia používať tak, aby boli stúpadlá vo vodorovnej polohe.

Rebrík y používané na prístup do vyššej úrovne musia pres ahovať

Min. 1 m

miesto dot yku najmenej o1 m.; vprípade potreby musia byť zaistené.

Rebrík používajte iba vsmere, ako je uvedené, iba podľa potreby sohľadom na vyhotovenie rebríka.

Rebrík neopierajte onevhodné plochy.

Rebríkom s a nikdy nesmie pohybovať zhora.

Všetky uzamykacie mechanizmy pre všetk y vysunuté priečk y sa musia pred pou žitím skontrolovať auzamknúť.

Nedávajte ruk y/prst y do priestoru priečok (nebezpečenstvo zovretia), keď sa rebrí k uvádza do jeho možnej polohy používania alebo pri skladaní rebríka.

Nestojte na poslednom metre

1 m

teleskopického rebríka.

Nestojte na horných troch stúpadlách oporného rebríka.

Tabuľka 2 (pokračovanie)

VI. Skladovanie

y Rebrík skladujte vzloženej azvislej polohe.

y Rebrík skladujte mimo miesta, kde by sa jeho stav

mohol zhoršiť (napr. vplyvom vlhkosti, nadmerného tepla, mimo priameho slnečného žiarenia, chemikálií alebo vplyvom prírodných živlov atď.).

y Rebrík skladujte tak, aby zostal rovný anebol poško-

dený vozidlami, ťažkými predmetmi alebo nečistotami apod.

y Rebrík skladujte vmiestach, aby nespôsobil nebez-

pečenstvo zakopnutia alebo nepôsobil ako prekážka anedal sa ľahko použiť na trestnú činnosť alebo na neoprávnené lezenie, napr. detí.

VII. Údržba aservis

y Rebrík počas svojej životnosti nevyžaduje žiadnu špeci-

álnu údržbu. Na čistenie rebríka nepoužívajte organické rozpúšťadlá, lúhy, kyseliny, oxidačné prostriedky, mastné prostriedky apod. Načistenie rebríka je možné použiť vlhkú textíliu.

y Opravu aúdržbu musí vykonať kompetentná osoba.

y Vprípade potreby záručnej opravy výrobku sa obráťte

na obchodníka, uktorého ste výrobok kúpili ak torý zaistí opravu vautorizovanom servise značky Extol®. Pre pozáručnú opravu sa obráťte priamo na autorizovaný servis značky Extol® (servisné miesta nájdete na webových stránkach vúvode návodu).

VIII. Záručná lehota apodmienky (práva zchybného plnenia)

y Ak o to kupujúci požiada, je predávajúci povinný

kupujúcemu poskytnúť záručné podmienky (práva zchybného plnenia) vpísomnej forme podľa zákona.

Oporné rebríky spr iečkami sa musia

65–75°

používať vsprávnom uhle.

Tabuľka 2 (pokračovanie)

1514

SKSK

Page 9

Tartalom

I. Műszaki adatok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

II. Atalpas kereszttartó felszerelése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

III. Ateleszkópos létra kihúzása. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

IV. Ateleszkópos létre összecsukása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

V. Biztonsági gyelmeztetések és jelölések . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

VI. Tárolás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

VII. Karbantartás és szerviz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

VIII. Garancia és garanciális feltételek (termékhiba felelősség) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Bevezető

Tisztelt Vásárló!

Köszönjük Önnek, hogy megvásárolta az Extol® márka termékét! A terméket az idevonatkozó európai előírásoknak megfelelően megbízhatósági, biztonsági és minőségi vizsgálatoknak vetettük alá. Kérdéseivel forduljon avevőszolgálatunkhoz és atanácsadó központunkhoz:

www.extol.hu   Fax: (1) 297-1270   Tel: (1) 297-1277

Gyártó: Madal Bal a. s., Průmyslová zóna Příluky 244, 760 01 Zlin Cseh Köztárs aság Forgalmazó: Madal Bal Kft., 1173 Budapest, Régivám köz 2. (Magyarország) Kiadás dátuma: 2020. 4. 27

I. Műszaki specikáció

Típusszám / rendelési szám 8849005 8849006

Max. magasság 3,2 m 3,8 m Fokok száma 10 12 Fokok közti távolság 30 cm 30 cm Fokok szélessége 30-34 cm 30-34 cm Összecsukott létra mérete a× b 86 × 90 cm 86 × 96 cm Maximális terhelhetőség: 150 kg 150 kg Felhasználók száma 1 1 Tömeg 10,5 kg 13,5 kg Anyag alumíniumötvözet alumíniumötvözet

1. táblázat

• FIGYELMEZTETÉS!

y Alétra használatba vétele előtt gyelmesen olvassa el ateljes használati útmutatót, és az útmutatót alétra közelében

tárolja, hogy azt ahasználó személy is el tudja olvasni. Amennyiben aterméket eladja vagy kölcsönadja, akkor atermékkel együtt ajelen használati útmutatót is adja át. Ahasználati útmutatót védje meg asérülések től. Agyártó nem vállal felelősséget alétra rendeltetésétől vagy ahasználati útmutatótól eltérő használata miatt bekövetkező károkért és sérülésekért. Alétra használatba vétele előtt ismerkedjen meg alaposan aműködtető elemekkel és atartozékokkal. valamint abiztonságos beállítás és használat módjaival.

1. ábra. Az összecsukott létra méretei: a× b

II. Atalpas kereszttartó felszerelése

• FIGYELMEZTETÉS!

y Az új létra csomagolásában találja meg atalpas

kereszttartót. Alétra használatba vétele előtt atalpas kereszttartót, amellékelt csavarokkal kell alétrára felszerelni. Minden használatba vétel előtt ellenőrizze le atalpas kereszttartó felszerelését, valamint acsavarok megfelelő meghúzását, továbbá atalpak meglétét és sérülésmentességét. Amennyiben alétra talpas kereszttartója sérült, repedt vagy arról hiányoznak atalpak, akkor alétrát ne használja. Ex tol® márkaszervizben vásároljon új kereszttartót vagy más szükséges tartozékot.

1. Alétrát fektesse le atalajra, majd atalpas kereszttartót dugja alétra alsó részében található kivágásba, ügyelve arra, hogy alétrában, illetve atalpas kereszttar tóban található furatok egy tengelyben legyenek (2. ábra 1. lépés).

2. Afuratokba dugja be acsavart úgy, hogy acsavarfej azon az oldalon legyen, ahol alétrafokok reteszgombja található (2. ábra 2. lépés).

3. Mindkét csavart kulccsal húzza meg.

1. 1.

2. ábra

III. Ateleszkópos létra kihúzása

1. Alétrát összecsukott állapotban állítsa fel stabil, szilárd és vízszintes talajra.

2. Alétrát összecsukott állapotban rögzítő heveder tépőzárját nyissa ki (3. ábra).

3. ábra

3. Húzza ki a létra végén a két támasztó csövet, kattanás jelzi a rögzítést (4. ábra).

4. ábra

4. Szemrevételezéssel ellenőrizze le alétra állapotát, és minden használatba vétel előtt ellenőrizze le, hogy alétrán nincs-e sérülés, illetve, hogy alétra biztonságos-e. Az ellenőrzendő tételekre aszövegben hívjuk fel afigyelmét. Sérült létrát használni tilos.

5. Lépjen rá atalpas kereszttartóra, hogy alétra kihúzás közben ne emelkedjen fel atalajról, majd aharmadik létrafokkal kezdődően (ezen areteszgomb piros színű) húzza ki (alulról felfelé haladva) alétrafokokat

1716

HUHU

Page 10

(5a. ábra). Alétrafokot addig húzza felfelé, amíg kattanást nem érez (hall) alétrafok két oldalánál található reteszgombnál (5b. ábra). Győződjön meg az adott létrafok megfelelő rögzítéséről.

y Amegfelelő rögzítést, areteszgomb mellett

megjelenő zárt lakat jel mutatja (6a. ábra).

y Ha areteszgomb mellett továbbra is anyitott

lakat jelet látja, akkor alétrafok rögzítése nem megfelelő (6b. ábra).

5a. ábra 5b. ábra

LOCKED

6a. ábra

• FIGYELMEZTETÉS!

y Alétrafokokat csak alulról felfelé haladva lehet

egyenként kihúzni. Nem szabad alétrafokokat felülről lefelé haladba kihúzni, mert alétra afelállítás után létrafokonként összecsukódik. Alétra kinyitását az alulról harmadik létrafok kihúzásával kell kezdeni, majd egyenként annyi létrafokot kell kihúzni, amennyi akívánt magaság beállításához szükséges (7. ábra).

7. ábra

7. Akívánt magasságra való kihúzás után alétrát 65°- 75°-os szögben támassza astabil falhoz (lásd a8. ábr át).

8. Alétra használata során az V. fejezetben leírt biztonsági utasításokat be kell tartani.

65–75°

8. ábra

ALÉTRA HASZNÁLATBA VÉTELE ELŐTT ELLENŐRZENDŐ TÉTELEK ÉS RÉSZEK

y Függőleges c ső / létrafok: nem lehet görbülés, behajlás,

benyomódás, repedés, rozsdásodás stb.

y Függőleges cső / létrafok: sérülésmentesség arögzítési

pontok mentén.

y Rögzítő szegecsek: nem lehet lazulás, rozsdásodás stb.

y Rögzítő reteszek: akijelzés nem lehet hibás, aretesz-

gomb nem ragadhat be.

y Rögzítési helyek: sérülésmentesség, nem lehet repedés,

deformáció, hézag, elmozdulás, lazulás, holtjáték stb.

y Létrafok: nem hiányozhat létrafok, nem lehet lelazulva,

nem lehet túlságosan kopott, nem lehet rozsdás vagy más módon sérült.

y Létratalp: nem hiányozhat létratalp, nem lehet megla-

zulva, nem lehet túlságosan kopott, nem lehet más módon sérült.

y Létra: nem lehet koszos (sáros, olajos, festékes, zsíros

stb .).

y Reteszgombok: nem lehet sérült, nem hiányozhat, nem

lehet koszos, legyen működőképes.

Amennyiben afentiek szerint hiányosságokat, hibákat vagy sérüléseket észlel, ak kor alétrát ne használja.

IV. Ateleszkópos létre összecsukása

1. Alétrát állítsa stabil, szilárd és vízszintes talajra, és támassza afalnak.

2. Alétra függőleges csöveit úgy fogja meg akezével (tenyerével), hogy ahüvelykujjaival elérje apiros reteszgombokat. Egyidejűleg nyomja befelé akét reteszgombot (anyitott lakat irányába). Ügyeljen arra, hogy az ujjai ne legyenek az összecsukódó létra alkatrészei között. Akét piros reteszgomb befelé nyomásával alétra kihúzott létrafokai egymás után, automatikusan lefelé mozdulnak el, és ateljes létra összecsukódik.

9. ábra

3. A támasztó csövek a létra összecsukása során nem süllyednek le automatikusan, ezeket kézzel (egyenként) kell kioldani és lenyomni (lásd a 10. ábrát).

2.2.

1.1.

UNLOCKED

6b. ábra

6. Alétrát létrafokonként hosszabbítsa meg az 5. pontban leírt módon. Minden kihúzott létrafok esetében ellenőrizze le alétrafok megfelelő rögzülését (alétrafok mindkét reteszgombjánál).

10. ábra

4. Az összecsukott létrát (szétcsúszás ellen) rögzítse a tépőzáras hevederrel.

1918

HUHU

Page 11

V. Biztonsági gyelmeztetések és jelölések

• VE SZÉLY!

Leesés veszélye.

Ahasználatba vétel előtt olvassa el ahasználati útmutatót.

Alétrát amegvásárlás után alaposan ellenőrizze le. Minden használatba vétel előtt ellenőrizze le alétra sérülésmentességét és biztonságát. Asérült létrát használni tilos!

Max.

150

max. 1

Megengedett összterhelés

Laza vagy egyenetlen talajon alétrát ne használja.

Alétráról na hajoljon ki oldalirányba.

Alétrát erős en szennyezett helyre ne állítsa fel.

Használók max. száma.

Alétrára hát tal ne lépjen fel és ne másszon le alétrának hátat fordítva.

Alétrán való mo zgás közben jól fogja meg alétrát . Alétrán való munka közben fogja alétrát, amennyiben erre nincs lehetőség, akkor más intézkedésekkel véd ekezzen aleesés ellen.

2. táblázat

—

— —

—

Kerülje el az oldalirányú erőket létrehozó munkákat (pl. ne fúrjon kemény anyagokat oldalirányban).

Alétrára ne vigyen fel nehéz, vagy astabilitást rontó eszközöket és tárgyakat.

Alétrára c sak kemény és csúszásmentes talpú, valamint cipőben lépjen fel.

Alétrát na használja, ha nem érzi jól magát. Bizonyos gyógyszerek hatása, vagy az alkohol- és kábítószer fogyasztás veszélyessé teheti alétra használatát.

Ne tartózkodjon alétrán túl hosszú ideig, tar tson gyakran szünetet (elfáradás kockázata).

Alétrát szállítás és használat közben óvja asérülés ektől. Ügyeljen alétra megfelelő helyre való felállítására, alétra sérülések elleni védelmére.

Győződjön meg arról, hogy alétra megfelel-e az adott f elhasználási célnak.

Alétrát ne használja, ha azon kosz, szennyeződés, sár, olaj, zsír vagy hó (jég) van.

Amennyiben aszabadban rossz időjárási viszonyok uralkodnak (például erős s zél, eső stb.), akkor alétrát ne használja.

Pro felhasz nálás esetén gyelembe kell venni akockáz at-kiér tékelésre vonatkozó jogszabályokat is.

2. táblázat (folytatás)

—

— — —

65–75°

Alétra mozgatása esetén legyen gyelmes, ne ütközzön neki személyeknek, járműveknek vagy pl. ajtókeretnek. Amunkaterületen belüli ajtókat és ablakokat zárja be, és gyelmez tető táblával jelölje meg (nem vonatkozik avészk ijáratokra).

Áramütés veszélye. Értékelje ki az elektromos veszélyeket, az áramütés kockázatát, ne dolgozzon feszülts ég alatt lévő csupasz vezetékek közelében, illet ve alétrán állva ne érintsen meg feszült ség alatt lévő és áramot vezető tárgyakat.

Elektromos munkákhoz használjon szigetelt kivitelű létrát.

Alétrát hídként használni tilos.

Alétrát átalakítani vagy megváltoztatni tilos.

Alétrát ne mozgassa, ha azon áll.

Kültéri használat esetén vegye gyelembe aszél erejét is.

Alétra x támasztó lábakon áll (stabilizáló elem), ezt eltávolítani tilos. Alétra használatba vétele előtt atámasztó lábak állapotát ellenőrizze le. Ha sérülést észlel, akkor alétrát ne használja.

Otthoni használatra készült létra.

Akitámasz tó létrát megfelelő szögben kell megtámasztani.

2. táblázat (folytatás)

—

Akitámasztó létra létrafokai legyenek vízszintes helyzetben.

Ha alétrát fellépéshez használja,

Min.

akkor alétra le galább 1 méterrel

1 m

nyúljon túl afellépési szinten (alétrát eldőlés ellen rögzíteni kell).

Alétrát cs ak akivitelének megfelelő célokra szabad használni.

Alétrát ne támassza nem st abil felületnek vagy tárgynak.

Alétrát felülről mozgatni és áthelyezni tilos.

Alétra széthúzása előt t az összes reteszgomb legyen azonos helyzetben, agombok mozgatása legyen akadálymentes.

Akezével és ujjaival úgy fogja meg alétrát, hog y alétra széthúzása, illetve alét ra összecsukása esetén se csípődjön be akeze vagy az ujja.

Ne lépjen fel ateleszkópos létra utolsó méterén belül található

1 m

fokokra.

Afelső (utolsó) három létrafokra rálépni és azon állni tilos.

2. táblázat (folytatás)

2120

HUHU

Page 12

VI. Tárolás

y Alétrát összecsukott állapotban és függőleges hely-

zetben tárolja.

y Alétrát olyan helyen tárolja, ahol azt nem érheti kár

vagy sérülés, nincs túl meleg vagy hideg, nem süti közvetlenül napsütés, nincsenek korróziót okozó vegyi anyagok, illetve ahol azt nem érik az időjárás hatásai.

y Alétrát összecsukott és felállított helyzetben tárolja,

védje ajárművekkel való ütközéstől és szennyeződésektől.

y Alétrát úgy tárolja, hogy abban senki se botoljon el,

ne képezzen akadályt aszabad mozgásban, ne adjon lehetőséget jogosulatlan behatolásokra (lopásokhoz vagy betörésekhez), ne tegye lehetővé amagas helyre (pl. állványokra) való szabad felmászást (pl. gyerekek részére).

VII. Karbantartás és szerviz

y Atermék az életciklusa alatt nem igényel speciális

karbantar tást. Alétra tisztításához ne használjon oldószereket, lúgokat, savakat, oxidációt okozó készítményeket, zsíros és olajos anyagokat stb. Alétrát benedvesített ruhával törölje meg.

y Alétrát csak megfelelő felkészültségű szakember

javíthatja.

y Ha atermék agarancia ideje alat t meghibásodik, akkor

forduljon az eladó üzlethez, amely ajavítást az Extol® márkaszer viznél rendeli meg. Atermék garancia utáni javításait az Extol® márkaszervizeknél rendelje meg. Aszervizek jegyzékét ahonlapunkon találja meg (lásd az útmutató elején).

VIII. Garancia és garanciális feltételek

GARANCIÁLIS IDŐ

A mindenkori érvényes, vonatkozó jogszabályok, törvények rendelkezéseivel összhangban aMadal Bal Kf t. az Ön által megvásárolt termékre ajótállási je gyen feltüntetett garanciaidőt ad. Atermék javítását aMadal Bal Kf t.-vel szerződéses kapcsolatban álló szakszerviz agaranciális időszakban díjmentesen végzi el.

GARANCIÁLIS IDŐ ALATTI ÉS GARANCIÁLIS IDŐ UTÁNI SZERVIZELÉS

A termékek javít ását végző szakszervizek címe, ajavítás ügymenetével kapc solatos információk awww.madalbal.hu weboldalon találhatóak meg, illetve asz akszervizek felsorolása atermék vásárlásának helyén is beszerezhető. Tanácsadással a(1)-297-1277 ügyfélszolgálati telefonszámon állunk ügyfeleink rendelkezésére.

Inhalt

I. Technische Spezikation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

II. Installation der Basis mit Stützfüßen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

III. Ausfahren der Teleskopleiter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

IV. Zusammenfahren der Teleskopleiter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

V. Sicherheitskennzeichnungen und -anweisungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

VI. Lagerung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

VII. Instandhaltung und Wartung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

VIII. Garantiebedingungen (Rechte aus Mangelleistung). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Einleitung

Sehr geehrter Kunde, wir bedanken un s für Ihr Vertrauen, dass Sie der M arke Extol® durch den K auf dieses Produkte s geschenkt haben.

Das Produkt wurde Zuverlässigkeits-, Sicherheits- und Qualitätstests unterzogen, die durch Normen und Vorschriften der Europäischen Gemeinschaft vorgeschrieben werden.

Im Falle von jeglichen Fragen wenden Sie sich bitte an unseren Kunden- und Beratungsservice:

www.extol.eu [email protected]

Hersteller: Madal Bal a. s., Průmyslová zóna Příluk y 244, 76001 Zlín, Tschechische Republik Datum der Herausgabe: 27. 4. 2020

I. Technische Spezikation

Modell-Bezeichnung./Bestell-Nr. 8849005 8849006

Max. Höhe 3,2 m 3,8 m Anzahl der Sprossen 10 12 Sprossenentfernung 30 cm 30 cm Sprossenbreite 30-34 cm 30-34 cm Abmessungen zusammengefahrene Leiter a× b 86 × 90 cm 86 × 96 cm Max. Tragfähigkeit 150 kg 150 kg Für Personenanzahl 1 1 Gewicht 10,5 kg 13,5 kg Material Aluguss Aluguss

Tabelle 1

• WARNUNG

y Lesen Sie vor dem Gebrauch der Teleskopleiter die komplette Bedienungsanleitung und halten Sie diese in der Nähe des

Produktes, damit sich der Bediener mit ihr ver traut machen kann. Wenn Sie die Teleskopleiter ausleihen oder verkaufen, legen Sie bitte auch diese Bedienungsanleitung bei. Verhindern Sie die Beschädigung dieser Gebrauchsanleitung. Der Hersteller trägt keine Verantwortung für Schäden oder Verletzungen infolge vom Gebrauch der Teleskopleiter im Widerspruch zu dieser Bedienungsanleitung. Machen Sie sich vor dem Gebrauch der Teleskopleiter mit allen ihren Bedienelementen und Bestandteilen und Art der sicheren Aufstellung und Benutzung vertraut.

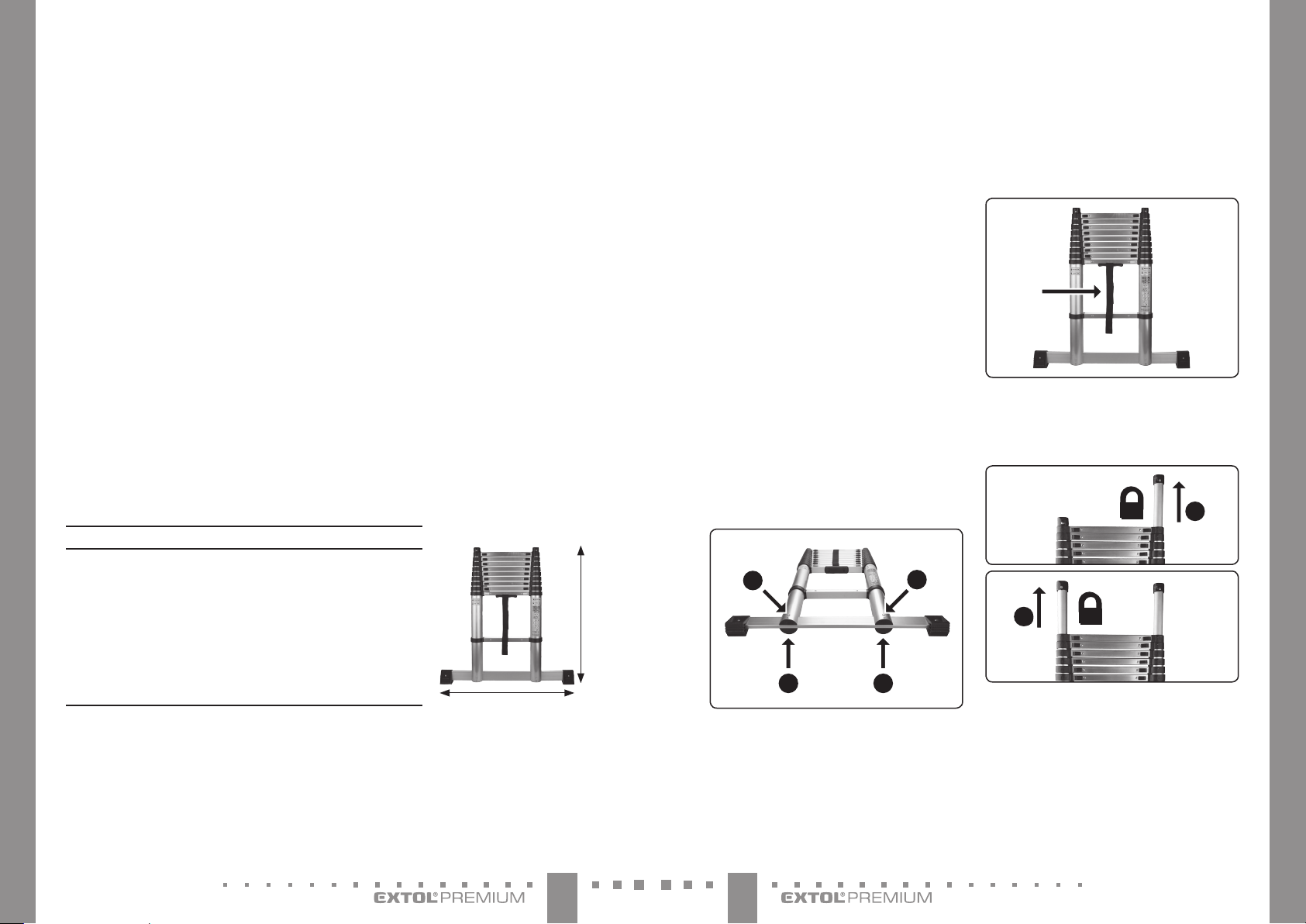

Abb. 1, Abmessungen zusam-

mengefahrene Leite r a× b

2322

DEHU

Page 13

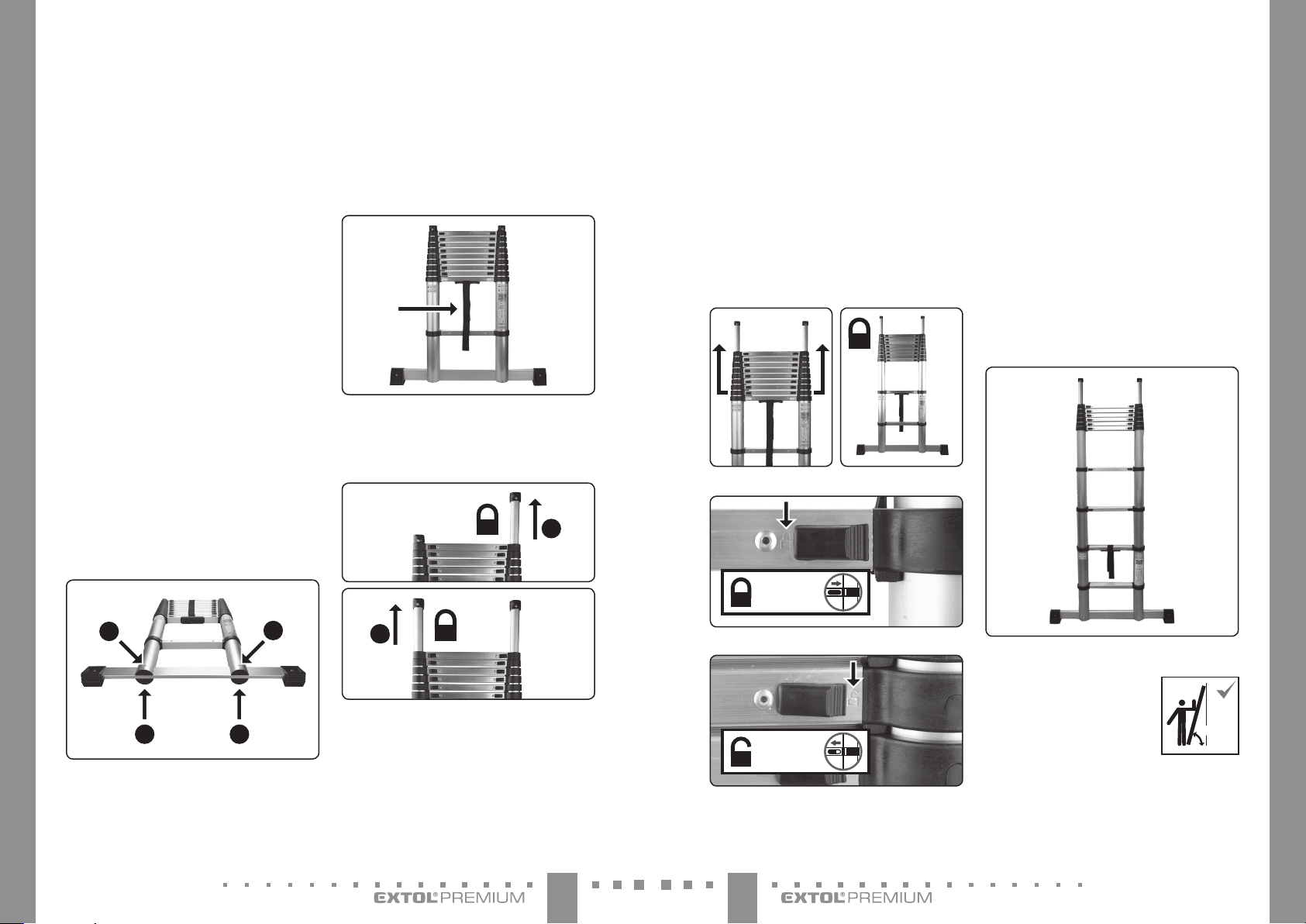

II. Installation der Basis mit Stützfüßen

• WARNUNG

y Die neue Leiter wird in der Verkaufsverpackung mit

der Basis mit Stützfüßen geliefert, die zerlegt sind. Vor der Verwendung der Leiter muss die Basis mit den Stützfüßen auf der Leiter installiert und mit den mitgelieferten Schrauben befestigt werden. Überprüfen Sie vor jedem Gebrauch der Leiter, ob die Basis mit den Stützfüßen auf der Leiter installiert ist und ob die Stützfüße an den Seiten nicht fehlen oder beschädigt sind. Verwenden Sie aus Sicherheitsgründen keine Leiter mit fehlender Basis oder fehlenden oder beschädigten Stützfüßen und lassen Sie sie von einem autorisierten Extol®-Servicecenter reparieren.

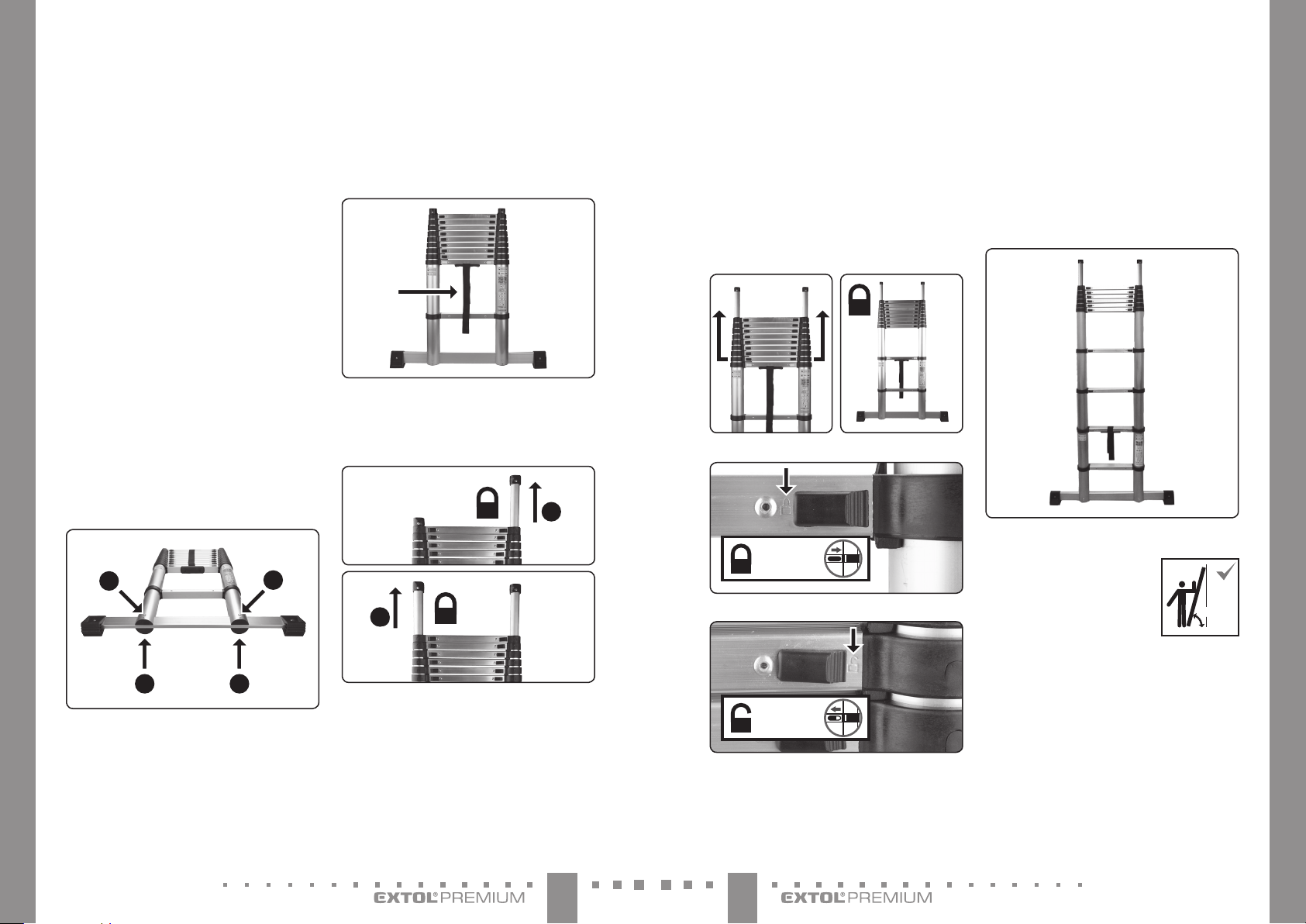

1. Stellen Sie die Leiter auf den Boden und schieben Sie die Basis mit den Stützfüßen in die Ausschnitte in beiden Leiterrohren ein, sodass die Löcher in der Basis mit den Löchern in den Leiterrohren ausgerichtet sind (Abb. 2, Schritt 1).

2. Befestigen Sie dann die Basis mit einer Schraube an jedem Leiterrohr, sodass sich der Schraubenkopf an der Seite der Leiter befindet, an der sich die Schlösser auf beiden Seiten der Sprossen befinden (Abb. 2, Schritt 2).

3. Befestigen Sie beide Schrauben ordnungsgemäß mit den entsprechenden Montagewerkzeugen.

III. Ausfahren der Teleskopleiter

1. Stellen Sie die Leiter im zusammengefahrenen Zustand auf einer stabilen festen ebenen Fläche auf und lehnen Sie sie an die Wand an.

2. Entfernen Sie das Klettverschlussband von der Leiter, mit dem sie gesichert ist (Abb. 3).

Abb. 3

3. Ziehen Sie die Endteile (Stützteile) der Rohre nacheinander heraus, um eine hörbare Verriegelung in der ausgefahrenen Position zu erreichen (Abb. 4).

abhebt, und beginnen Sie, die Leiter ab der ersten Sprosse von der Spross e mit den roten Schlösser n (Abb. 5a), d.h. ab der drit ten Sprosse, allmählich heraus zufahren (zu verlängern). Heben Sie die Spro sse so hoch an, dass das Schlo ss auf beiden Sei ten der Sprosse hörbar ein rastet („klick t“) (Abb. 5b). Stellen Sie dann sicher, dass das Schlo ss auf beiden Seiten der Sprosse verriegelt ist.

y Wenn die Sprossenverriegelung verriegelt ist, ist

das verriegelte Vorhängeschlosssymbol auf der Sprosse sichtbar (Abb. 6a).

y Wenn die Sprossenverriegelung nicht verriegelt ist,

ist das Symbol eines offenen Vorhängeschlosses auf der Sprosse sichtbar (Abb. 6b).

Abb. 5a Abb. 5b

6. Ziehen Sie die Leiter schrittweise bis zur erforderlichen Höhe Sprosse für Sprosse gemäß dem in Punkt 5 angegebenen Verfahren aus und überprüfen Sie dabei immer, ob das Schloss auf beiden Seiten der verlängerten Sprosse verriegelt ist.

• HINWEIS

y Es ist unmöglich, die erforderliche Höhe der

Leiter durch Ausfahren der oberen Sprossen zu erreichen, da sonst der verlängerte Teil der Leiter automatisch in die zusammengeklappte Position zurückgezogen wird. Daher ist es erforderlich, die Leiter durch allmähliches Ausfahren der einzelnen Sprossen von der dritten unteren Sprosse auf die gewünschte Höhe auszufahren, wodurch die einzelnen Sprossen in der ausgefahrenen Position gesichert (verriegelt) werden (Abb. 7).

1. 1.

Abb. 2

Abb. 4

4. Überprüfen Sie die Leiter visuell und vor jedem Gebrauch auf Beschädigungen und Sicherheit. Die Liste der Elemente, die vor der Verwendung überprüft werden müssen, ist weiter im Text angegeben. Verwenden Sie keine beschädigte Leiter.

5. Stellen Sie Ihren Fuß au f die Basis mit den Stütz füßen, damit sich die Lei ter beim Ausfahren nicht vo m Boden

2524

LOCKED

UNLOCKED

Abb. 6a

Abb. 6b

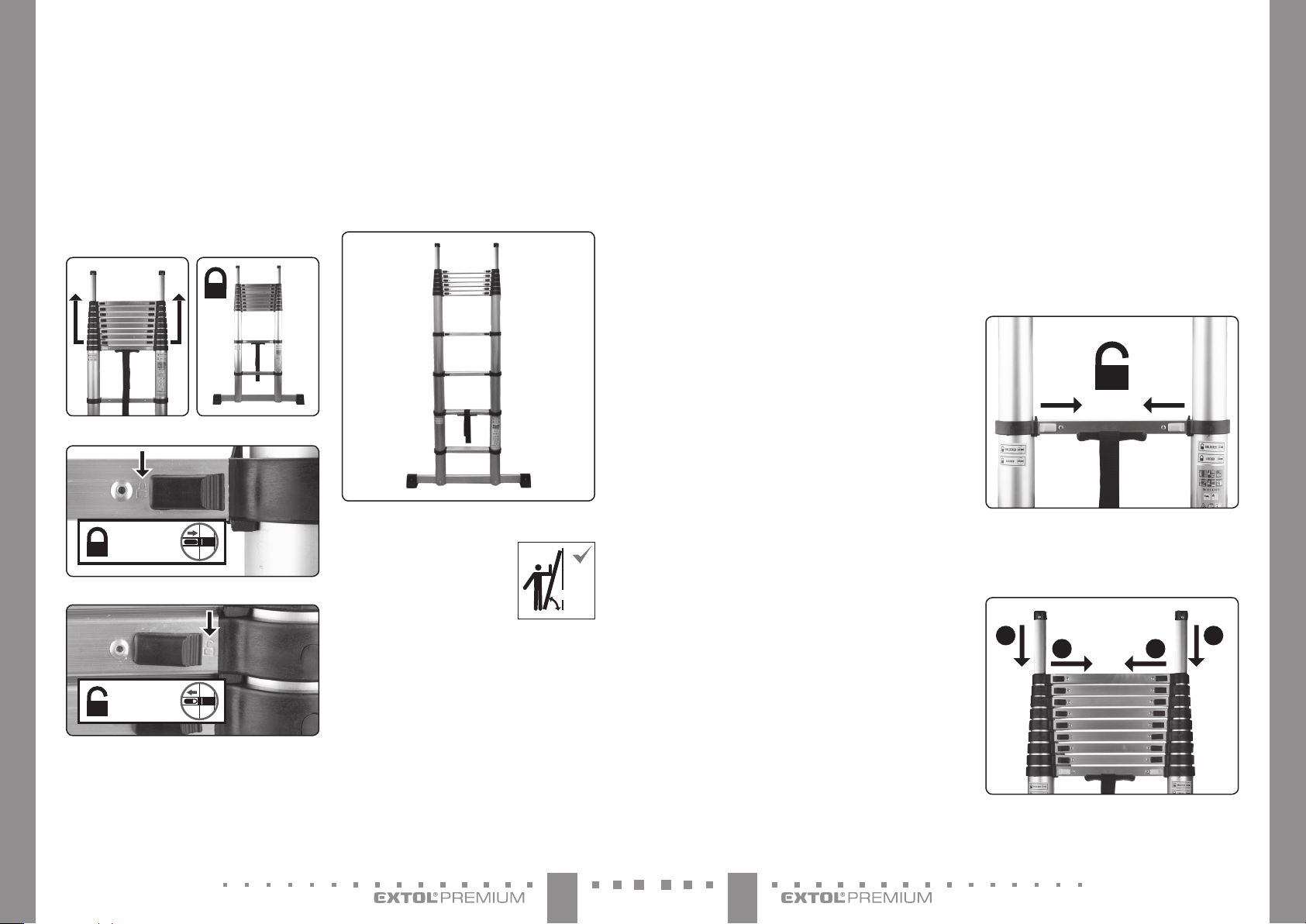

7. Nachdem Sie die Leiter auf die erforderliche Länge ausgefahren haben, lehnen Sie sie an eine stabile Wand mit einem Winkel im Bereich von 65°-75° gemäß Abb. 8 an.

8. Befolgen Sie bei Verwendung der Leiter die ferner im Text und im Kapitel IV. angeführten Sicherheitshinweise.

Abb. 7

65–75°

Abb. 8

DEDE

Page 14

LISTE DER ZU PRÜFENDEN POSTEN VOR DER BENUTZUNG DER LEITER  BEI DER REGELMÄSSIGEN PRÜFUNG MÜSSEN FOLGENDE PUNKTE BEACHTET WERDEN:

y Stellen Sie sicher, dass die Seiten / Arme (Streben) nicht

verbogen, verwindet, verdreht, verbeult, gerissen, korrodiert oder verfault sind.

y Überprüfen Sie, ob die Seiten / Arme um die

Befestigungspunkte für die anderen Komponenten in gutem Zustand sind.

y Überprüfen Sie, ob die Befestigungselemente (Nieten

usw.) nicht locker oder korrodiert sind.

y Überprüfen Sie, ob die Verriegelungsanzeigen funktio-

nieren und sichtbar sind.

y Überprüfen Sie die Verbindungsteile auf Risse

und andere Defekte, z. B. dürfen keine Schäden an den Teilen festgestellt werden. Es darf keine Relativbewegung zwischen den Stiften und den Sprossen / Stufen geben.

y Überprüfen Sie, ob keine Sprossen / Stufen fehlen, ob sie

nicht lose, zu abgenutzt, korrodiert oder beschädigt sind.

y Überprüfen Sie, ob keine Leiterfüße fehlen, ob sie nicht

lose, zu abgenutzt, korrodiert oder beschädigt sind.

y Überprüfen Sie, ob die gesamte Leiter nicht verschmu-

tzt ist (z. B. Schmutz, Schlamm, Farbe, Öl oder Fett).

y Überprüfen Sie, ob die Sicherheitsverschlüsse nicht

beschädigt oder korrodiert sind und ob sie ordnungsgemäß funktionieren.

Wenn eine der oben genannten Prüfungen nicht vollständig zufriedenstellend ist, verwenden Sie die Leiter nicht.

IV. Zusammenfahren der Teleskopleiter

1. Stellen Sie die Leiter auf einer stabilen festen ebenen Fläche auf und lehnen Sie sie an die Wand an.

2. Fassen Sie die Leiter an den Seitenrohren an der Stelle der roten Knöpfe und bewegen Sie gleichzeitig beide roten Knöpfe gemäß den Pfeilen in die Position des entriegelten Vorhängeschlosses. Halten Sie dabei Ihre Finger aus dem Sprossenbereich heraus, um ein Einklemmen der Finger beim Zusammenfahren der

Leiter zu vermeiden. Durch gleichzeitiges Bewegen der beiden roten Knöpfe in die Position des entriegelten Vorhängeschlosses gleitet die Leiter automatisch in den zusammengeklappten Zustand.

Abb. 9

3. Die Endteile (Stützteile) des Rohrs gleiten nicht automatisch hinein, wenn die Leiter zusammengeklappt wird, und es ist erforderlich, jedes einzelne Rohrř zu entriegeln und manuell einzufahren (Abb. 10).

2.2.

1.1.

Ab b. 10

4. Zum Schluss sichern Sie die zusammengeklappte Leiter gegen Herausfahren, indem Sie sie mit dem Klettband umwickeln.

V. Sicherheitskennzeichnungen und -anweisungen

• WARNUNG

Sturzgefahr von der Leiter

Lesen Sie vor der Benutzung des Produk ts die komplette Gebrauchsanleitung.

Kontrollieren Sie die Leiter nach der Anlieferung. Überprüfen Sie die Leiter vor jedem G ebrauch visuell auf Beschädigungen und Sicherheit. Eine beschädigte Leiter dar f nicht verwendet werden.

Max.

150

Max. 1

Max. Gesamtbelastung.

Verwenden Sie die Leiter nicht auf unebenem oder instabilem Boden.

Lehnen Sie sich nic ht zur Seite heraus.

Stellen Sie die Leiter nicht auf eine schmutzige Oberäche.

Max. Anzahl der Benutzer.

Steigen Sie nicht mit dem Rücken zur Leiter auf oder ab.

Tabelle 2

—

— —

—

Halten Sie die Leiter beim Auf- und Absteigen fest. Halten Sie sich beim Arbeiten von einer Leiter fest oder treen Sie zusätzliche Sicherheitsvorkehrungen, falls dies nicht möglich ist.

Vermeiden Sie Arbeiten, bei denen Leitern seitlich belastet werden müssen, z. B. seitliches Bohren in festen Materialien.

Tragen Sie bei der Verwendung einer Leiter keine Ausrüstung (Geräte), die schwer oder schwer zu greifen ist.

Tragen Sie keine ungeeigneten Schuhe, wenn Sie die Leiter benutzen.

Verwenden Sie keine Leiter, wenn Sie nicht t genu g sind. Einige Erkrankungen oder Medikamente, Alkoholmissbrauch oder Drogenkonsum können die Verwendung einer Leiter gefährlich machen.

Bleiben Sie nicht lange ohne regelmäßige Pausen auf der Leiter (Müdigkeit ist ein Risiko).

Vermeiden Sie es, die Leiter während des Transport s zu beschädigen, z. B. durch Befestigen. Stellen Sie sicher, dass die Leiter richtig positioniert und nicht beschädigt wird.

Stellen Sie sicher, dass die Leiter für die Aufgabe geeignet ist.

Verwenden Sie die Leiter nicht, wenn sie verschm utzt ist, z. B. mit nass er Farbe, Schlamm, Öl od er Schnee.

Verwenden Sie die Leiter nicht im Freien bei ungeeigneten Wetterbedingungen wie z. B. starkem Wind.

Tabelle 2 (Fortsetzung)

2726

DEDE

Page 15

—

— — —

Im professionellen Einsatz muss eine Risikobewertung im Hinblick auf die Gesetzgebung des Verwendungslandes durchgeführt werden.

Berücksichtigen Sie beim Positionieren der Leiter das Risiko einer Kollision der Leiter, z. B. mit Fußgängern, Fahrzeugen oder Türen. Wenn möglich Türen (keine Notausgänge) und Fenster im Arbeitsbereich sichern.

Unfallgefahr durch Stromschlag. Identizieren Sie alle elektrischen Gefahren im Arbeitsber eich, z. B. Freileitungen oder andere freiliegende elektrische Geräte. Verwenden Sie die Leiter nicht, wenn elektrische Gefahren bestehen.

Verwenden Sie Leitern aus nicht leitenden Materialien für unvermeidbare elektrische Arbeiten unter Spannung.

Verwenden Sie die Leiter nicht als Brücke.

Modizieren Sie die Ausführung der Leiter nicht.

Bewegen Sie die Leiter nicht, während Sie darauf stehen.

Seien Sie besonders vorsichtig bei Wind, wenn Sie im Freien arbeiten.

Die Leiter wird mit festen Stützfüßen (Stabilisierungselementen) geliefert, die nicht entfernt werden dürfen. Überprüfen Sie die Stützfüße, bevor Sie die Leiter benutzen. Verwenden Sie die Leiter nicht, wenn sie beschädigt ist.

Leiter für den Heimgebrauch.

Tabelle 2 (Fortsetzung)

—

65–75°

Stützleitern mit Sprossen müssen im richtigen Winkel verwendet werden.

Stützleitern mit Stufen müssen so verwendet werden, dass sich die Stufen in horizontaler Position benden.

Leitern für den Zugang zu einer höheren Ebene müssen mindestens

Min. 1 m

1 m über den Kontak tpunkt hinausragen. Sie müssen bei Bedarf gesichert werden.

Verwenden Sie die Leiter nur in der angegebenen Richtung, nur wie es für die G estaltung der Leiter erforderlich ist.

Stützen Sie die Leiter nicht an ungeeigneten Oberächen ab.

Die Leiter dar f niemals von oben bewegt werden.

Alle Verriegelungsmechanismen für alle herausgefahrenen Sprossen müssen vor dem Gebrauch überprüft und verriegelt werden.

Legen Sie Ihre Hände / Finger nicht in den Sprossenbereich (Quetschge fahr), wenn die Leiter in ihre mögliche Einsatzposition gebracht wird oder wenn Sie die Leiter zusammenfahren.

Stellen Sie sich nicht auf den letz ten

1 m

Meter der Teleskopleiter.

Stellen Sie sich nicht auf die oberen drei Stufen der Stützleiter.

Tabelle 2 (Fortsetzung)

VI. Lagerung

y Lagern Sie die Leiter im zusammengefahrenen Zustand

in senkrechter Position.

y Bewahren Sie die Leiter nicht an Orten auf, an denen

sich ihr Zustand verschlechtern könnte (z. B. aufgrund von Feuchtigkeit, übermäßiger Hitze, direkter Sonneneinstrahlung, Chemikalien oder natürlichen Elementen usw.).

y Lagern Sie die Leiter so, dass sie gerade bleibt und nicht

durch Fahrzeuge, schwere Gegenstände oder Schmutz usw. beschädigt wird.

y Bewahren Sie die Leiter so auf, dass sie keine

Stolpergefahr darstellt oder als Hindernis wirkt und nicht leicht für Straftaten oder unbefugtes Klettern verwendet werden kann, z. B. von Kindern.

VII. Instandhaltung und Wartung

y Die Teleskopleiter erfordert während ihrer Lebensdauer

keine spezielle Instandhaltung. Verwenden Sie zum Reinigen der Leiter keine organischen Lösungsmittel, Laugen, Säuren, Oxidationsmittel, Fette usw.. Zum Reinigen der Leiter kann ei n feuchtes Tuch verwendet werde n.

y Reparatur und Wartung müssen von einer kompetenten

Person durchgeführt werden.

y Wenn ein Garantieservice erforderlich ist, wenden Sie

sich an den Händler, bei dem Sie das Produkt erworben haben, der eine Reparatur bei einem von Extol® autorisierten Servicecenter sicherstellt. Im Falle einer Nachgarantiereparatur wenden Sie sich direkt an eine autorisierte Servicewerkstatt der Marke Extol® (die Servicestellen finden Sie unter der in der Einleitung dieser Gebrauchsanweisung angeführten Internetadresse).

VIII. Garantiefrist (Rechte aus Mangelleistung)

y Sofern es der Käufer verlangt, ist der

Verkäufer verpflichtet, dem Käufer die Garantiebedingungen (Rechte bei mangelhafter Leistung) in Schriftform laut Gesetz zu gewähren.

2928

DEDE

Page 16

Contents

I. Technical specications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

II. Installation of the base with support feet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

III. Extending the telescopic ladder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

IV. Retracting the telescopic ladder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

V. Safety markings and instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

VI. Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

VII. Maintenance and servicing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

VIII. Warranty conditions (rights relating to faulty performance). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Introduction

Dear customer, Thank you for the condence you have shown in the Extol® brand by purchasing this produc t. This product has been

tested for reliability, safety and qualit y according to the prescr ibed norms and regulations of the European Union. Contact our customer and consulting centre for any questions at:

www.extol.eu [email protected] Tel.: +420 577 599 777

Manufacturer: Madal B al a. s., Průmyslová zóna Příluk y 244, 76001 Zlín, Czech Republic. Date of issue: 27. 4. 2020

I. Technical specications

Model/order number 8849005 8849006

Max. height 3.2 m 3.8 m Number of rungs 10 12 Distance between rungs 30 cm 30 cm Rung width 30-34 cm 30-34 cm Dimensions of the retracted ladder a× b 86 × 90 cm 86 × 96 cm Max. load capacity 150 kg 150 kg For number of persons 1 1 Weight 10.5 kg 13.5 kg Material Aluminium alloy Aluminium alloy

Tab le 1

• WARNING

y Carefully read the entire user‘smanual before using the ladder and keep it with the product so that the user can

become acquainted with it. If you lend or sell the ladder to somebody, include this user‘smanual with it. Prevent this user‘smanual from being damaged. The manufacturer takes no responsibility for damages or injuries arising from use of the ladder that is in contradiction with this user‘smanual. Acquaint yourself with all the control elements and parts of the ladder and the method for safe setup and use before using it.

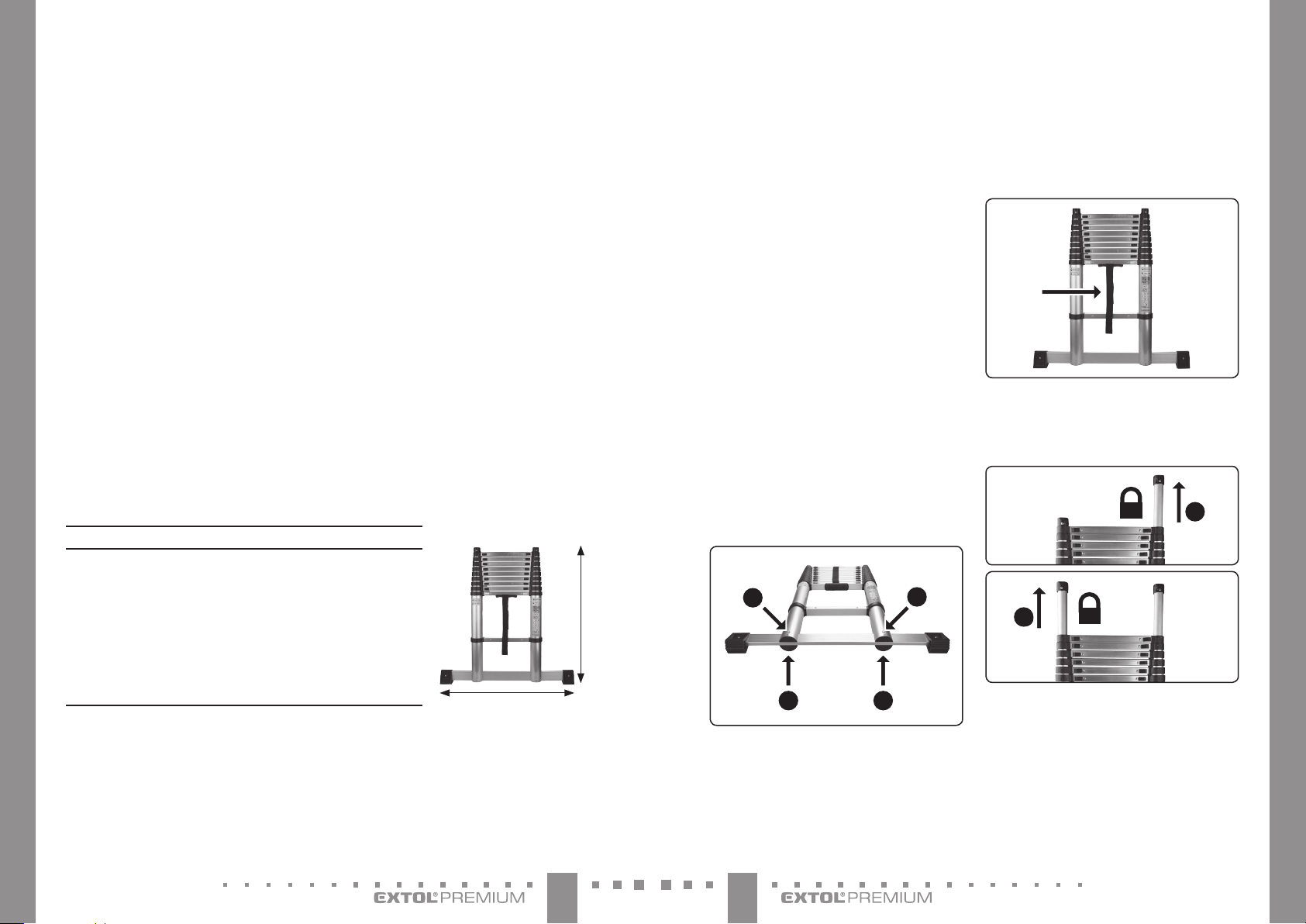

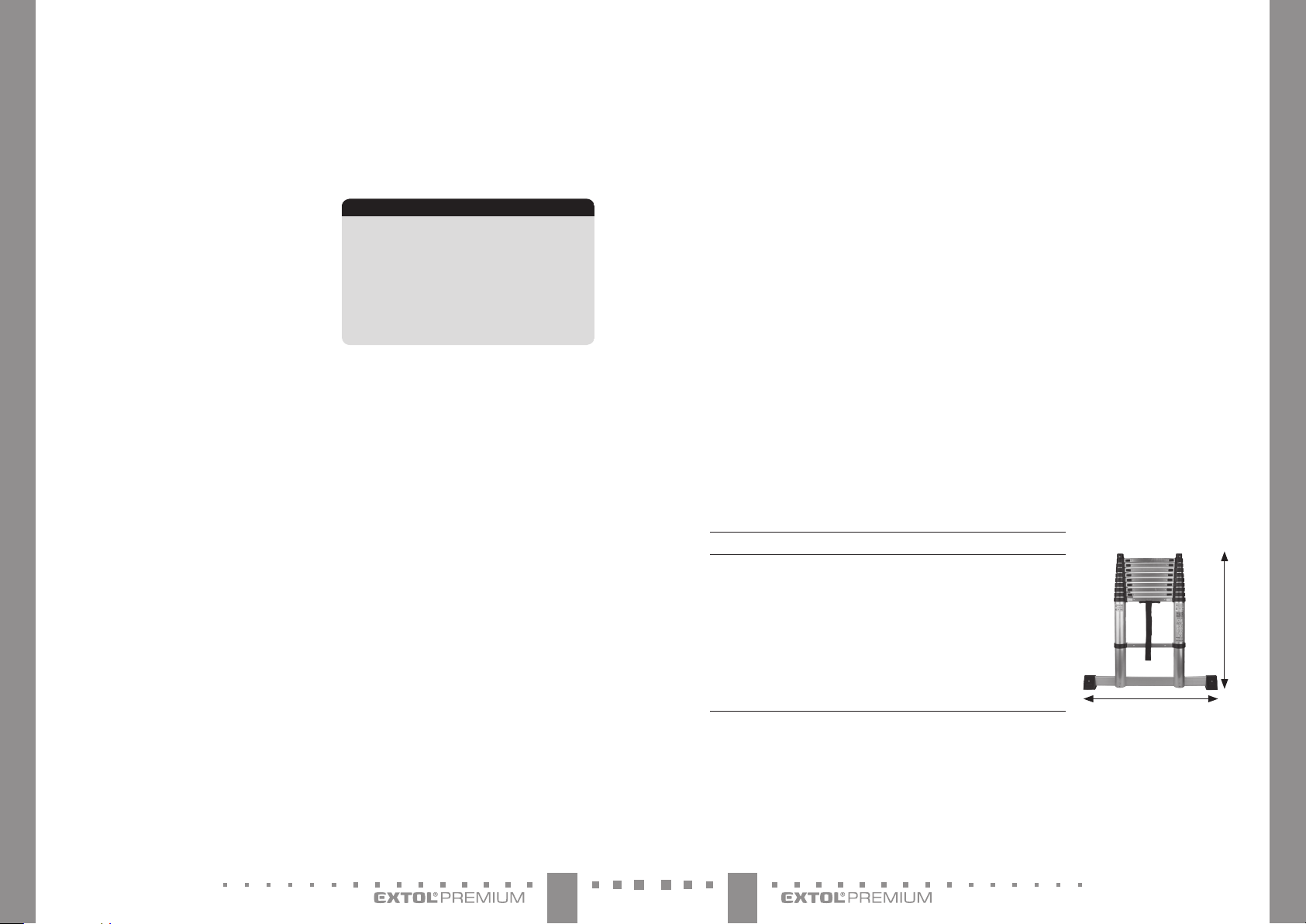

Fig. 1. Dimensions of the

retrac ted ladder a× b

II. Installation of the base with support feet

• WARNING

y The new ladder is supplied in the sales package with

abase with support feet that is removed. Prior to using the ladder, it is necessary to install the base with the support feet on to the ladder and to fasten it using the supplied bolts. Prior to ever y use of the ladder, check that the base with the suppor t feet is installed on the ladder and that the support feet on the sides are not missing or damaged. For safety reasons, do not use aladder with amissing base or missing or damaged support feet and arrange its repair at an authorised service centre for the Extol® brand.

1. Put the ladder down on the ground and into the grooves on both ladder tubes insert the base with the support feet so that the holes on the base are located in alignment with the holes in the ladder tubes (fig. 2, st ep 1).

2. Then secure the base to each ladder tube using abolt so that the bolt head is on the side of the ladder where the locks are on both sides of the rungs (fig. 2, step 2).

3. Firmly tighten both bolts using appropriate installation tools.

1. 1.

Fig. 2

III. Extending the telescopic ladder

1. Stand the ladder in the retracted state on astable firm and even surface and lean it against awall.

2. Remove the Velcro zip strap that is securing the ladder (fig. 3).

Fig. 3

3. Pull out the end (support) parts of the tubes one after the other, so that an audible lock-in sound is made in the extended position (fig. 4).

Fig. 4

4. Visually inspect the ladder, and before every use, check that the ladder is undamaged and safe. The list of items that need to be inspected before use is provided in the text below. Do not use adamaged ladder.

5. Put your foot on the base with the suppor t feet so that the ladder is not lifted off the ground while being extended. The ladder will start to gradually extend out (become longer) starting with the first rung from the

3130

ENEN

Page 17

rung with the red locks (fig. 5a), i.e. third rung. Lif t the rung up until an audible „click “ is made at the lock on both sides of the rung (fig. 5b). Then check that the lock has engaged on both sides of the rung.

y When the l ock on the rung is engaged, avisi ble loc-

ked padloc k symbol is visib le on the rung (fig. 6a).

y When the lock on the rung is not engaged (the

rung is not secured in place), avisible unlocked padlock symbol is visible on the rung (fig. 6b).

Fig. 5a Fig. 5b

LOCKED

Fig. 6a

UNLOCKED

• ATTENTION

y It is not possible to reach the required ladder

height by sliding out the top rung, otherwise the extended parts of the ladder will gradually, spontaneously slide into the extend parts of the ladder to the retracted position. Therefore, it is necessary to extend the ladder out by gradually extending out the individual rungs starting with the third rung to the required height, which will secure (lock) the individual rungs in the extended position (fig. 7).

7. After extending the ladder to the required length, lean the ladder against astable wall at an angle in the range from 65° - 75°, according to fig. 8.

8. When using the ladder, adhere to the safety instruc tions provided later in the text and in chapter V.

65–75°

Fig. 7

Fig. 8

THE LIST OF ITEMS THAT SHOULD BE CHECKED BEFORE USING THE LADDER  ATTENTION MUST BE PAID TO THESE ITEMS DURING AREGULAR INSPECTION:

y Check that the rails/spreaders (braces) are not bent,

sagging, twisted, dented, crack, corroded or rotten.

y Check that at the connection points with other compo-

nents, the rails/spreaders are in good condition.

y Check that the fastening elements (rivets, etc.) are not

loose or corroded.

y Check that the locking indicators are in working order

and visible.

y Check the connecting components for cracks or other

defects, e.g. there must be no damage to any of the components, there must be no relative movement between the pins and the rungs/steps.

y Check that no rungs/steps are missing, that they are not

loose, overly worn out, corroded or damaged.

y Check that no non-slip feet are missing, that they are

not loose, overly worn out, corroded or damaged.

y Check that the whole ladder is not dirty (e.g. dirty

materials, mud, paint, oil or lubricants).

y Check that the latches are not damaged or corroded,

and that they function correctly.

If the results of any of the aforementioned inspections are not entirely satisfactory, do not use the ladder.

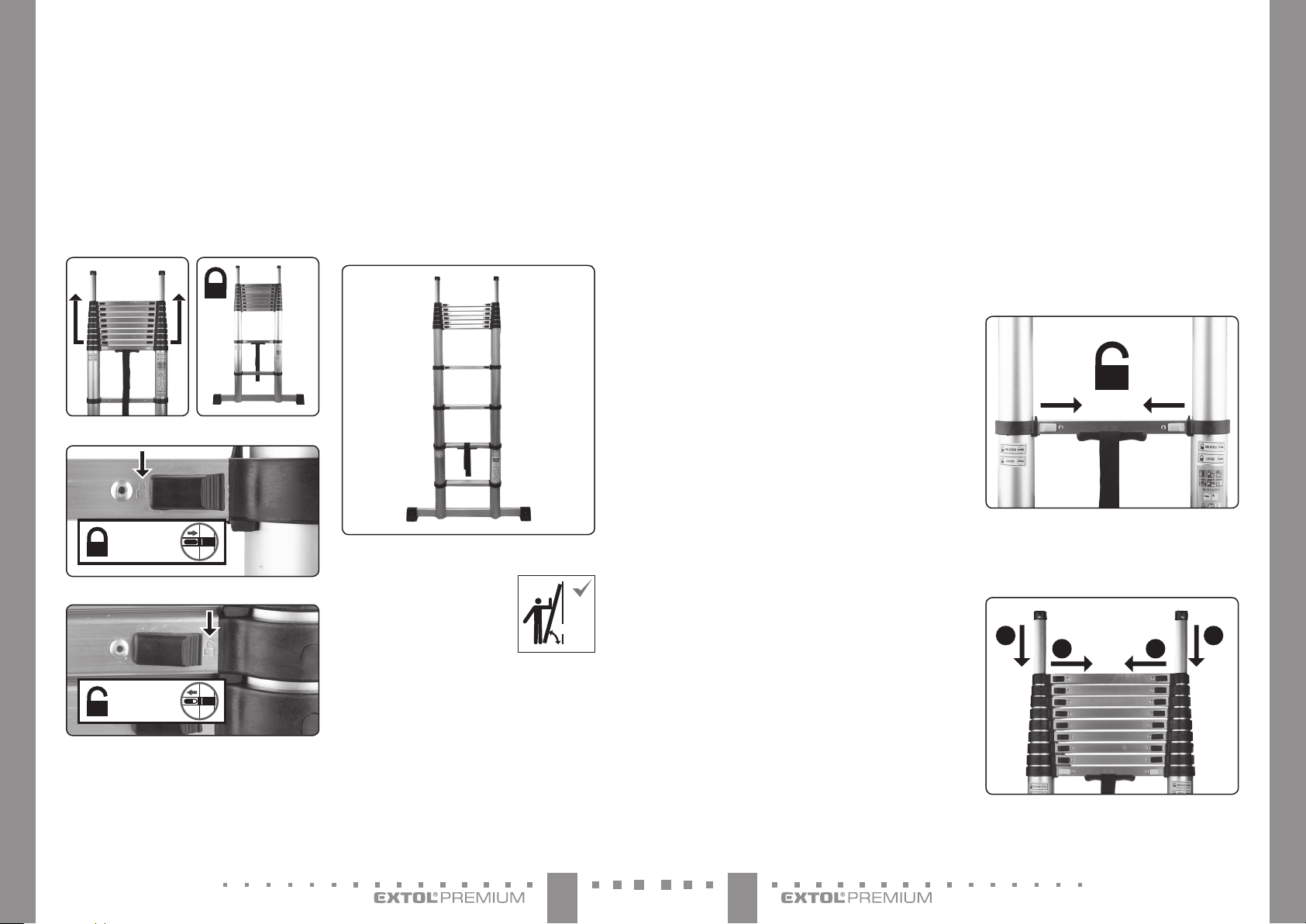

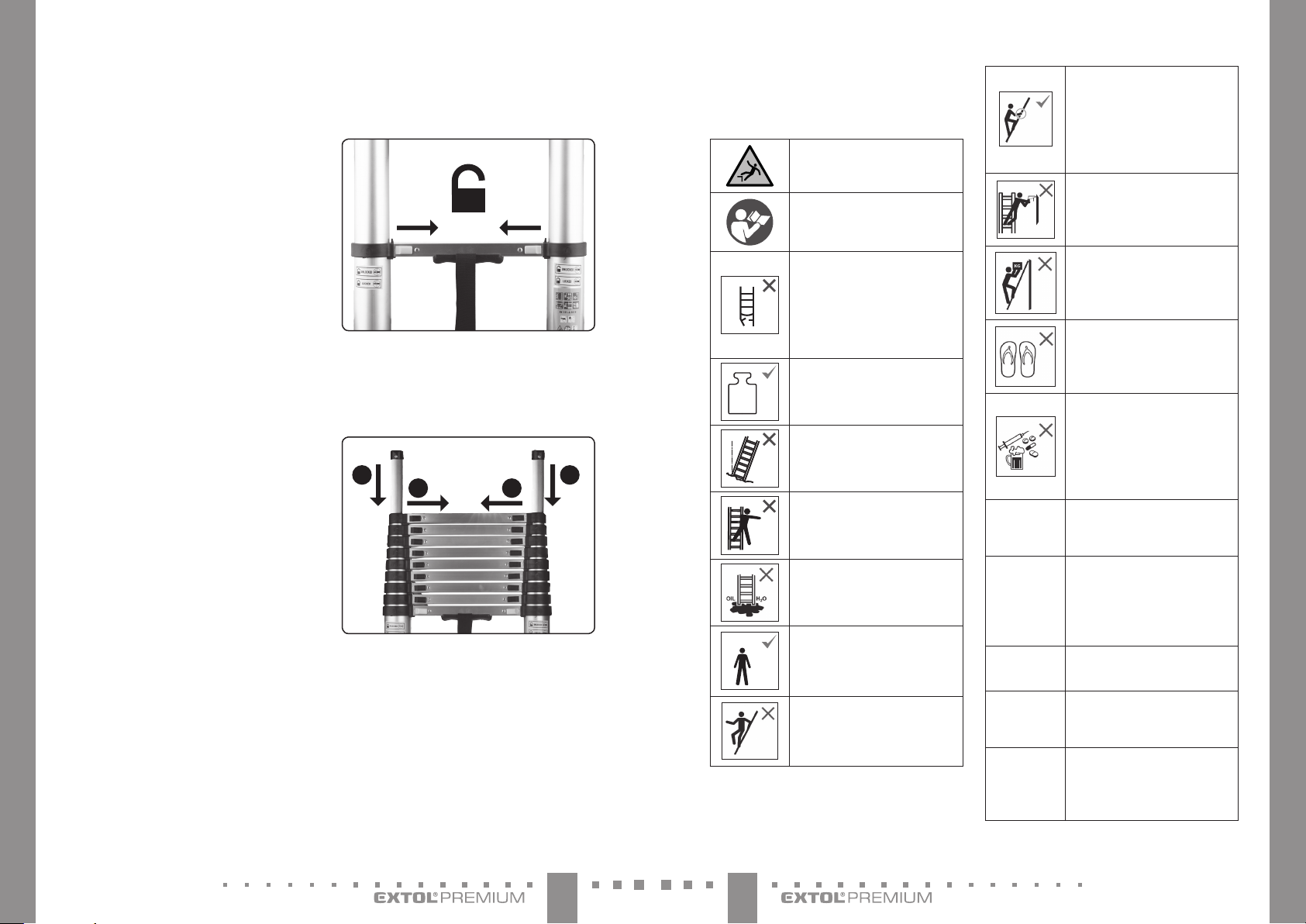

IV. Retracting the telescopic ladder

1. Stand the ladder on afirm, even surface and lean it against awall.

2. Grasp the ladder by the side tubes in the location of the red buttons and simultaneously slide both buttons according to the arrows to the position of the open padlock, whilst keeping your fingers away from the area of the rungs to prevent them from being pinched when the ladder is retracted. By simultaneously sliding both red buttons to the open padlock position, the automatic retraction of the ladder into the retracted state will occur.

Fig. 9

3. The end (support) parts of the tube will not automatically slide in when the la dder is retracted, and must be unlocked and manually inserted each individually (fig. 10).

2.2.

1.1.

6. Gradually ex tend the ladder out to the required height rung after rung according to the procedure described in point 5, whilst always checking that the lock has engaged on both sides of the extended rung.

Fig. 6b

Fig. 10

4. Then secure the retracted ladder against extending out by winding the Velcro strap around it.

3332

ENEN

Page 18

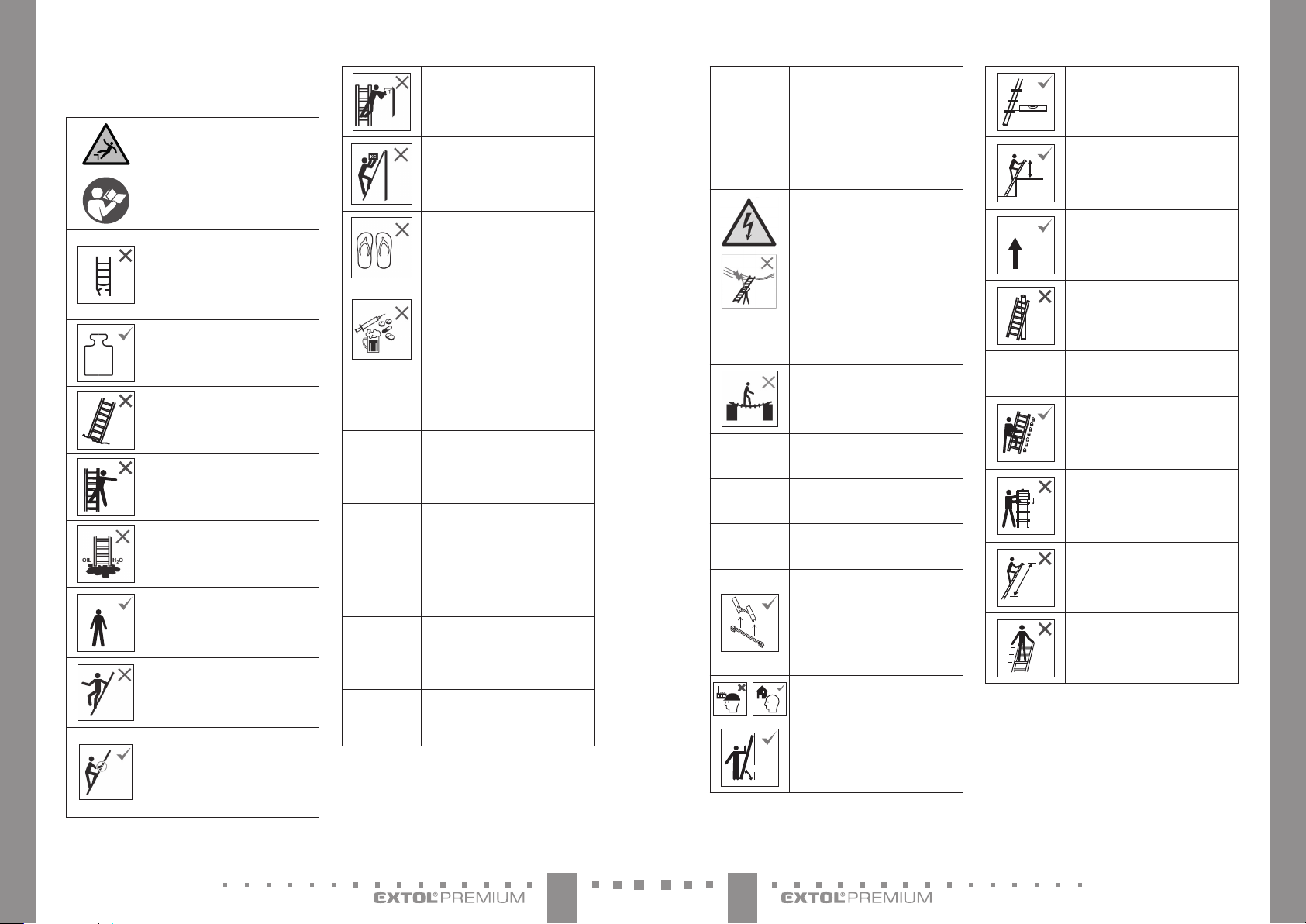

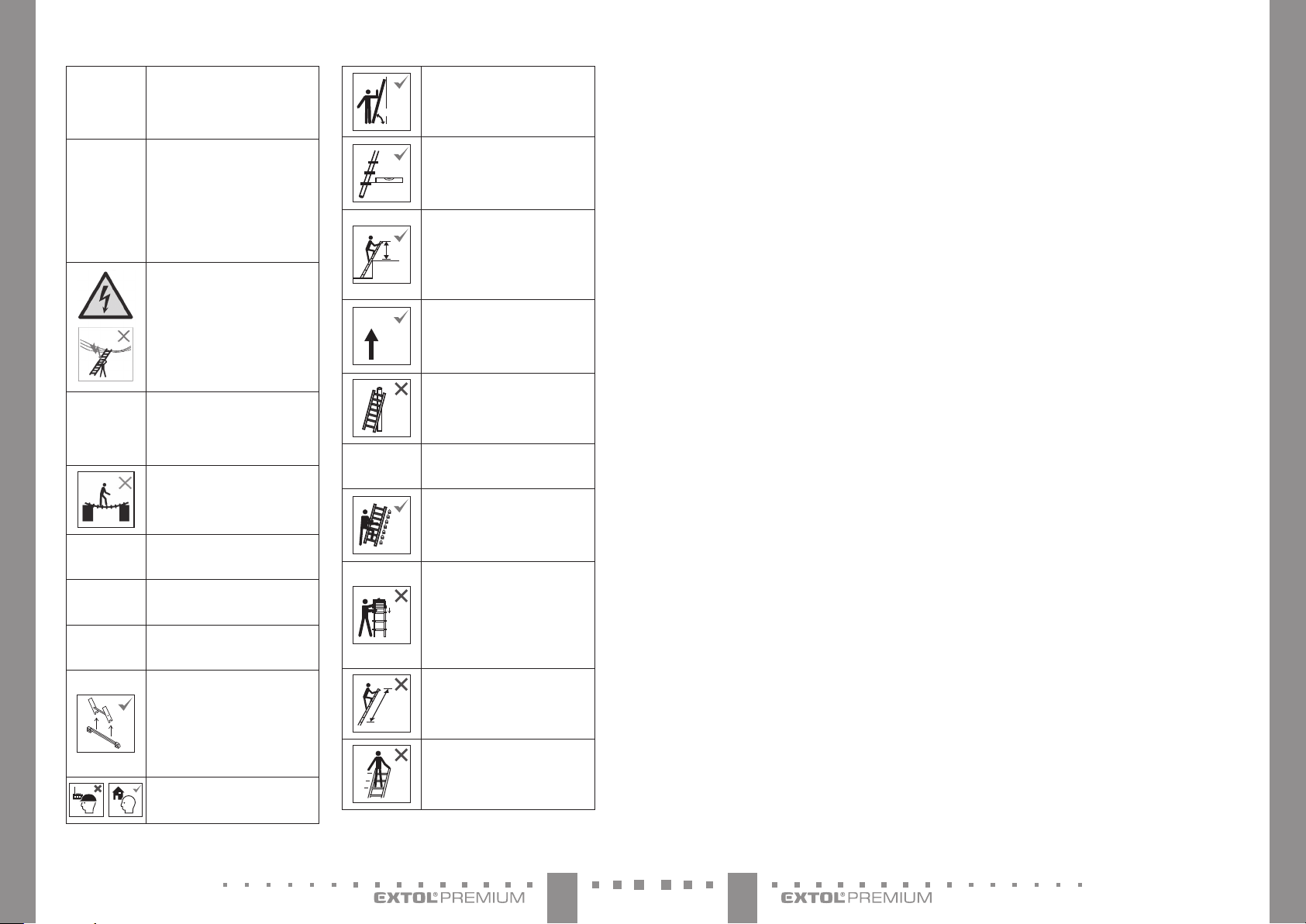

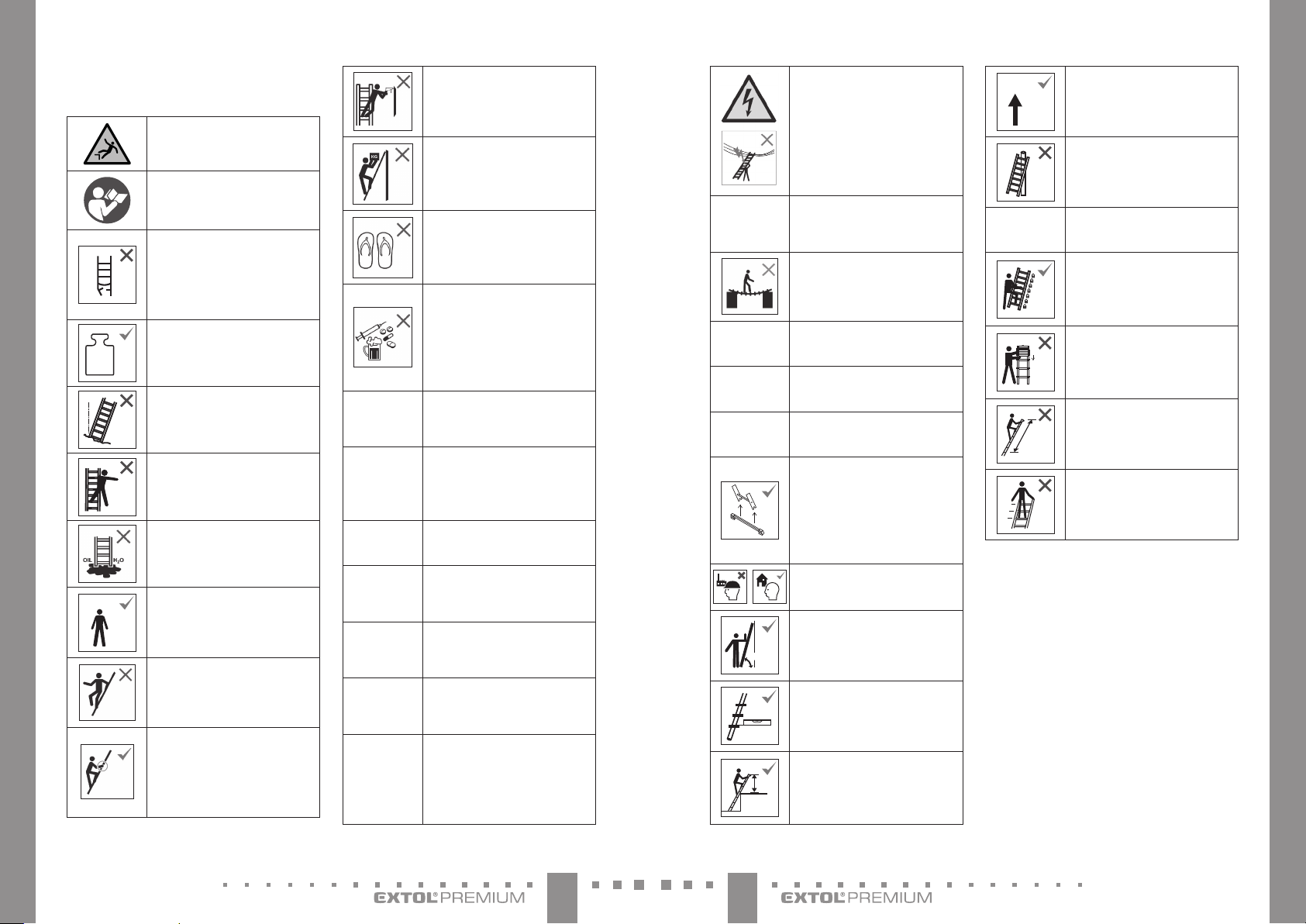

V. Safety markings and instructions

• WARNING

Risk of falling from the ladder

Read the entire user'smanual before use.

Inspect the ladder upon delivery. Before ever y use, visually inspect that the ladder is not damaged and that it is safe. Do not use adamaged ladder.

Max.

150

Max. 1

Max. total load.

Do not use the ladder on uneven or not rm surfaces.

Do not lean out.

Do not place the ladder on adirt y surface.

Max. number of users.

Do not climb up or down with your back to the ladder.

Firmly hold on to the ladder when climbing up or down. Hold on rmly when working from the ladder or, if this is not pos sible, take further safety measures.

Table 2

—

— —

—

Avoid work that requires applying lateral loads to the ladder, e.g. drill to the side into solid materials.

When using the ladder, do not carry tools and equipment that are heav y or dicult to hold.

Do not wear inappropriate footwear when using the ladder.

Do not use the ladder if you are not suciently t. Certain health conditions or medications, excessive alcohol consumption or drug use may make using the ladder unsafe.

Do not remain on the ladder for extensive periods of time without regular break s (fatigue is arisk fac tor).

Prevent the ladder from being damaged during transportation, e.g. by fastening it. Ensure that the ladder is properly placed to prevent its damage.

Ensure that the ladder is appropr iate for the given task.

Do not use the ladder if it is soiled, e.g. by wet paint, mud, oil or snow.

Do not use the ladder outdoors in unfavourable weather conditions, e.g. during heavy winds.

For professional use, risk assessment must be per formed with respect to the legal regulations in the country of use.

Table 2 (continued)

—

— — —

65–75°

When setting up the ladder, take into consideration the risk of collision, e.g. with pedes trians, vehicles or doors. Secure doors (however not emergenc y exits) and windows in the work area if possible.

Warning, injur y by electrical shock. Identify all electrically-related risk factor s in the work area, e.g. aboveground power lines or other present electr ical equipment; do not use the ladder where there are electricallyrelated risk factors present.

For unavoidable electrical work under current, use ladders made from non-conductive materials.

Do not use the ladder for bridging purposes.

Do not modif y the design of the ladder.

Do not move the ladder when somebody is standing on it.

During outdoor use, pay increased attention in windy conditions.

The ladder is supplied with permanent non-slip feet (stabilisation elements) that must not be removed. Check the non-slip feet before using the ladder. Do not use the ladder if it is damaged.

The ladder is intended for domestic use.

Leaning ladders with rungs must be used at the right angle.

Table 2 (continued)

—

Leaning ladder s with steps must be used with the steps in horizontal position.

Ladders used for accessing higher

Min.

levels must ex tend past the contac t

1 m

point by at least 1 m, and secured in place where necessary.

Only use the ladder in the indicated direction, only for task s appropriate to the design of the ladder.

Do not lean the ladder against inappropriate surfaces.

The ladder must never be moved from above.

All locking me chanism for all the extende d rungs must be checked and locked in place prior to use.

Do not place hands/ngers into the area of the rungs (risk of crimping) when the ladder is being set to its position of use or when retracting the ladder.

Do not stand on the last metre of the

1 m

telescopic ladder.

Do not stand on the top three rungs of the leaning ladder.

Table 2 (continued)

3534

ENEN

Page 19

VI. Storage

y Store the ladder ver tically in the retracted position.

y Store the ladder away from places where its condition

could deteriorate (e.g. due to moisture, excessive heat, away from direct sunlight, chemicals, or the environmental effec ts, etc.).

y Store the ladder so that it remains straight and is not

damaged by vehicles, heavy object or dirty materials, etc.

y Store the ladder in location where it presents no danger

of being tripped over or where it would be an obstacle, and where it cannot be easily used for criminal activity or unauthorised climbing, e.g. by children.

VII. Maintenance and Repair

y The ladder requires no special maintenance during the

course of its lifetime. Do not use organic solvents, lye, acids, oxidants, greasy agents, etc. Only adamp cloth may be used for cleaning the ladder.

y Repairs and maintenance must be performed by acom-

petent person.

y For warranty repairs of the product, please contac t the

vendor from whom you purchased the product and they will organise repairs at an authorised ser vice centre for the Extol® brand. For apost warranty repair, please contact the authorised service centre of the Extol® brand direc tly (you will find the repair locations at the website at the start of this user‘smanual).

VIII. Warranty period (rights relating to faulty performance)

y If requested by the buyer, the seller is obliged to

provide the buyer with the warranty conditions (rights relating to faulty performance) in written form according to law.

3736

ENEN

Page 20

3938

ENEN
