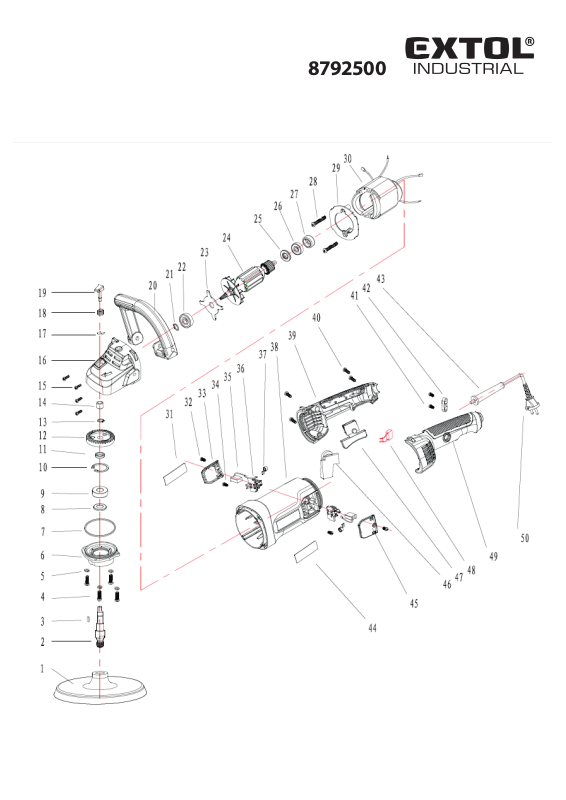

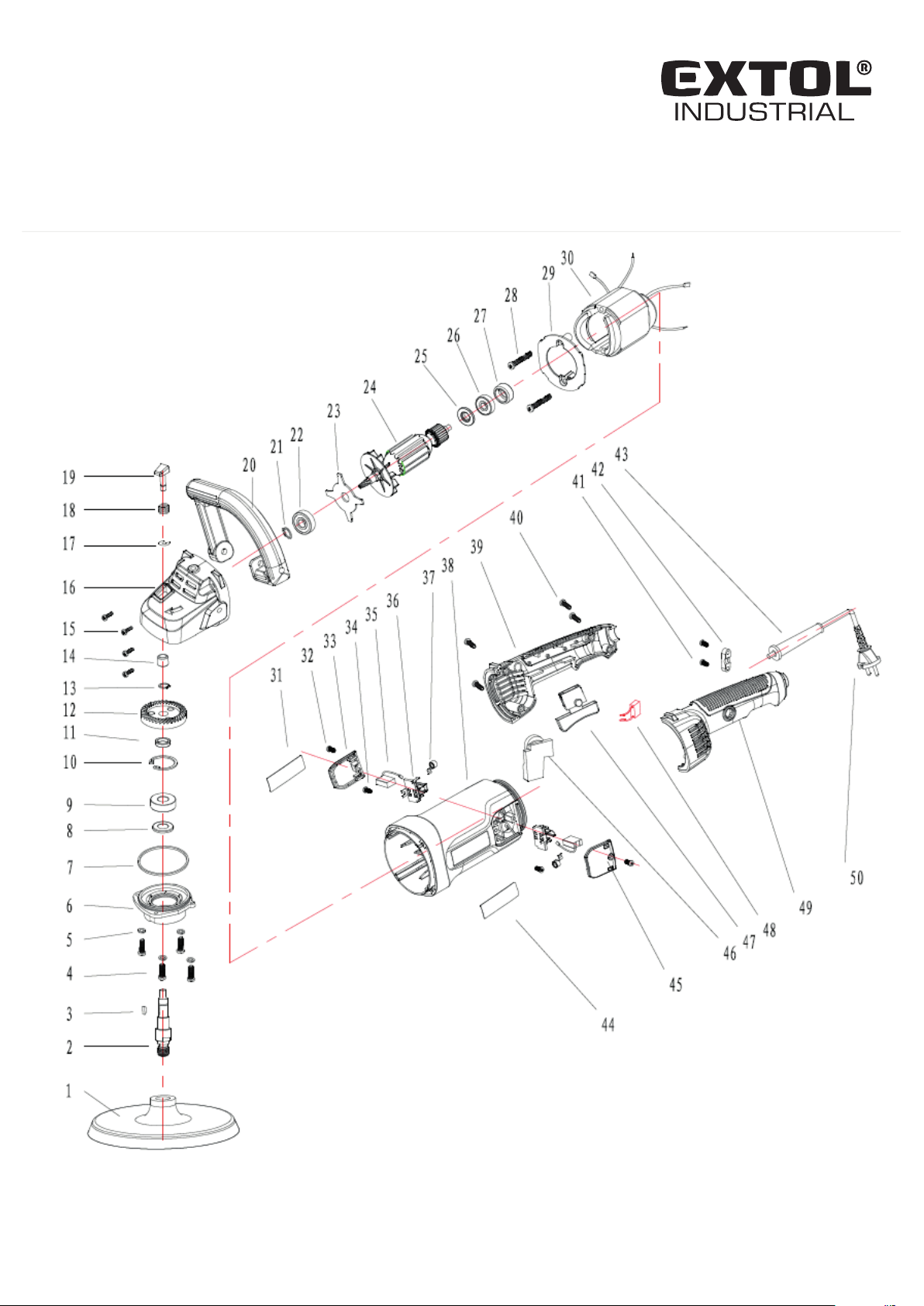

Page 1
8792500
Page 2
description popis qty/ks
order No. / obj.
číslo dílu
1 Polisher bonnt nosič leštících kotoučů 1 8792500A
2 Main Spindle hlavní vřeteno 1
3 Woodru Key 4×13 klínek 4
4 Screw M4×16 šroub M4×16 4
5 Spring Washer 4 pérová podložka 1
6 Bearing Block víko převodové skříně 1
7 Seal ring těsnicí kroužek 1
8 Dustproof Cover ochranný kryt proti prachu 1
9 6202 Bearing 6202 Ložisko 1
10 Check Ring 35 pojistný kroužek 1
11 Steel Pipe distanční podložka 1
12 Large Bevel Gear velké ozubené kolo 1
13 Check Ring 14 pojistný kroužek 1
14 Bearing 8×14×10 ložisko 8×14×10 4
15 Cross Screw ST4×30 šroub 1
16 Reduction Gear Box převodová skříň 1
set order No. /
obj. číslo sady
17 Check Ring 6 pojistný kroužek 1
18 Spring pružina 1
19 Lock Pin aretační kolík 1
20 D hook handle rukojeť 1
21 Check Ring 12 pojistný kroužek 1
22 6201 Bearing ložisko 6201
23 Press Plate of Bearing krytka ložiska 1
24 Rotor rotor 1
25 Dustproof Cover ochranný kryt proti prachu 1
26 608 Bearing 608 ložisko 1
27 Bearing Sheath pouzdro ložiska 1
28 Cross Screw ST4×80 šroub 2
29 Wind Screen prachová přepážka 1
30 Stator stator 1
31 Name plate štítek 1
32 Cross Screw ST4×14 šroub 2
33 Right Brush Cover pravá krytka uhlíku 1
34 Cross Screw ST4×12 šroub 2
35 Carbon Brush uhlíkové kartáče 2 8792500C
36 Brush Holder držák kartáčku 2
37 Spring pružina 2
38 Housing pouzdro motoru 1
39 Right Handle pravá část rukojeti 1
40 Cross Screw ST4×16 šroub 2
41 Cross Screw ST4×14 šroub 2
42 Cable Clip kabelová svorka 1
43 Cable Potector kabelová průchodka 1
Page 3
description popis qty/ks
44 Brand štítek 1
45 Left Brush Cover levá krytka uhlíku 1
46 Variable Speed Switch regulace otáček 1
47 Switch spínač 1
48 Capacitor kondenzátor 1
49 Left Handle levá část rukojeti 1
50 Power cord napájecí kabel 1
order No. / obj.
číslo dílu
set order No. /
obj. číslo sady
