Page 1
416125
Page 2

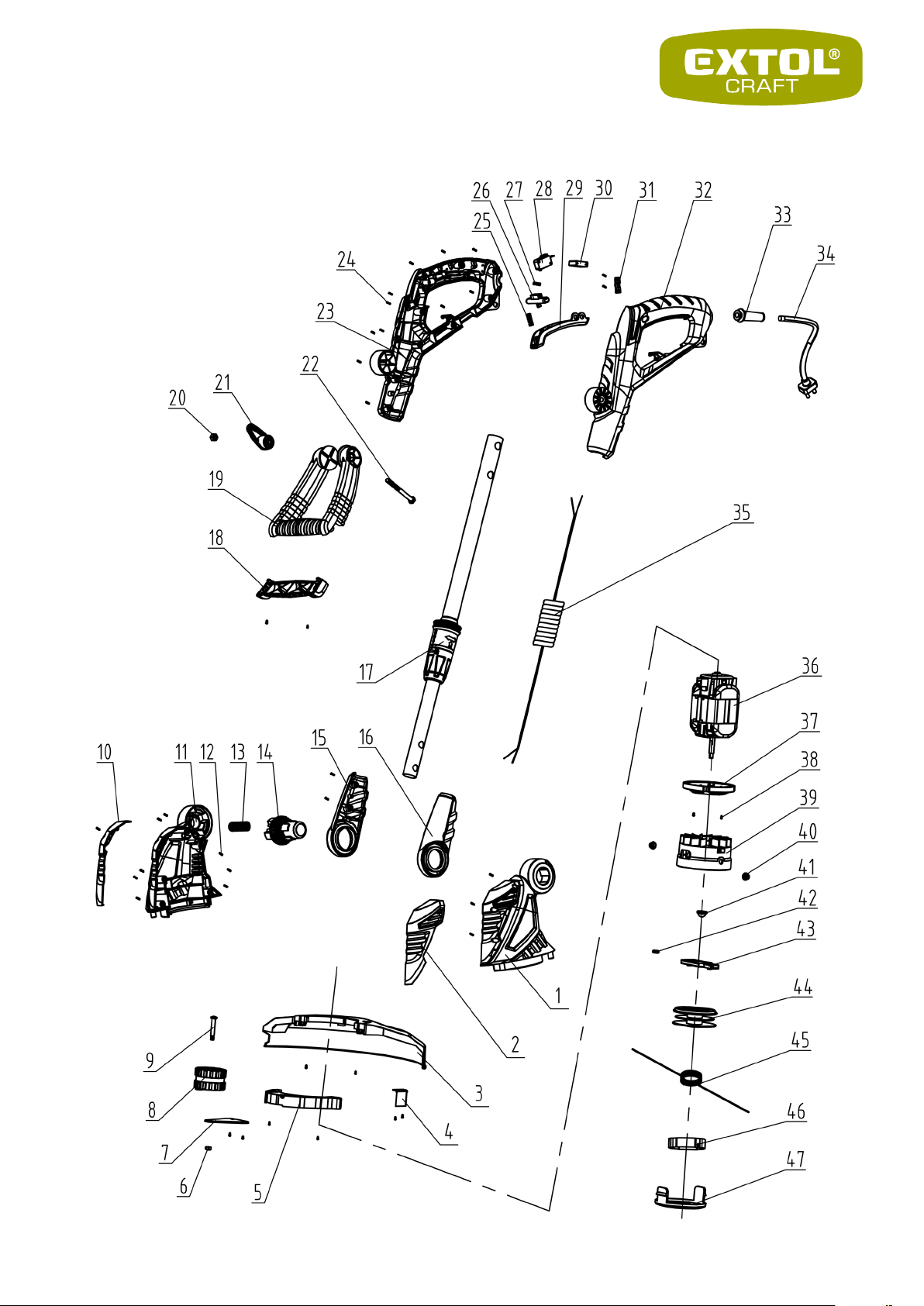

description popis qty/ks
1 Left motor housing levé šasi motoru 1
2 Decorating cover of left motor housing kryt levého šasi 1
3 Protective cover ochranný kryt 1
4 Blade čepel 1
5 Protective cover plate ochranný kryt 1
6 M5 anti loose nut matice M5 1
7 Bracket of guide wheel úchyt vodícího kolečka 1
8 Guide wheel vodící kolečko 1
9 Bolt šroub 1
10 Decorating cover of right motor housing kryt pravého šasi motoru 1
11 Right motor housing pravé šasi motoru 1
12 ST3 x 10 Screw šroub ST3x10 6
13 Spring 1 pružina 1 1
14 Angle rotation unlock button otočné odemykací tlačítko 1
15 Right clamp plate pravý upínací kryt 1
16 Left clamp plate levý upínací kryt 1
order No. / obj.
číslo dílu
set order No. /
obj. číslo sady
17 Telescopic tube teleskopická tyč 1
18 Auxiliary handle cover víko pomocné rukojeti 1
19 Auxiliary handle pomocná rukojeť 1
20 M6 nut M6 matice 1
21 Locking button uzamykací tlačitko 1
22 M6 bolt M6 šroub 1
23 Right main handle pravá polovina hlavní rukojeti 1
24 ST4X14 screw šroub ST4x14 31
25 Spring 2 pružina 2 1
26 Lock-O button uzamykací tlačítko 1
27 Spring 4 pružina 4 1
28 Switch spínač 1
29 Switch trigger tlačítko spínače 1
30 Capacitance kondenzátor 1
31 Cable clamp příruba kabelu 1
32 Left main handle levá polovina rukojeti 1
33 Cable retainer kabelová průchodka 1
34 Cable kabel 1
35 Spring cable spirálovitě stočený kabel 1
36 550W Motor assembly sestava motoru 550W 1
37 Bracket of motor držák motoru 1
38 M4X10 bolt šroub M4x10 2
39 Cutting head socket základna strunové hlavy 1
40 Aluminium rivet hliníkový nýt 2
41 Stopple zátka 1
42 Spring 3 pružina 3 1
Page 3
description popis qty/ks
43 Automatic line slide automatický přepínač 1
order No. / obj.
číslo dílu
set order No. /
obj. číslo sady
44 Spool cívka 1
45 Nylon line struna 1
46 Nylon line sleeve pouzdro struny 1
47 Spool cover kryt cívky 1
416125A
416125B
