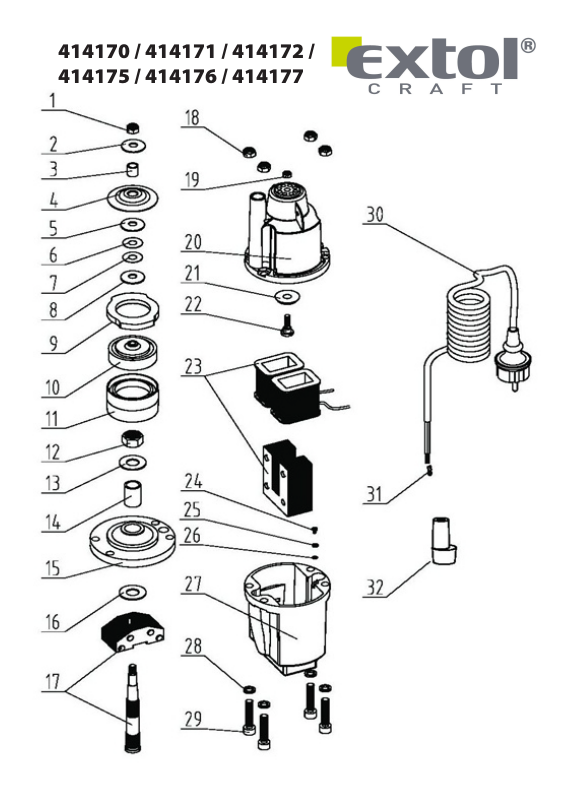

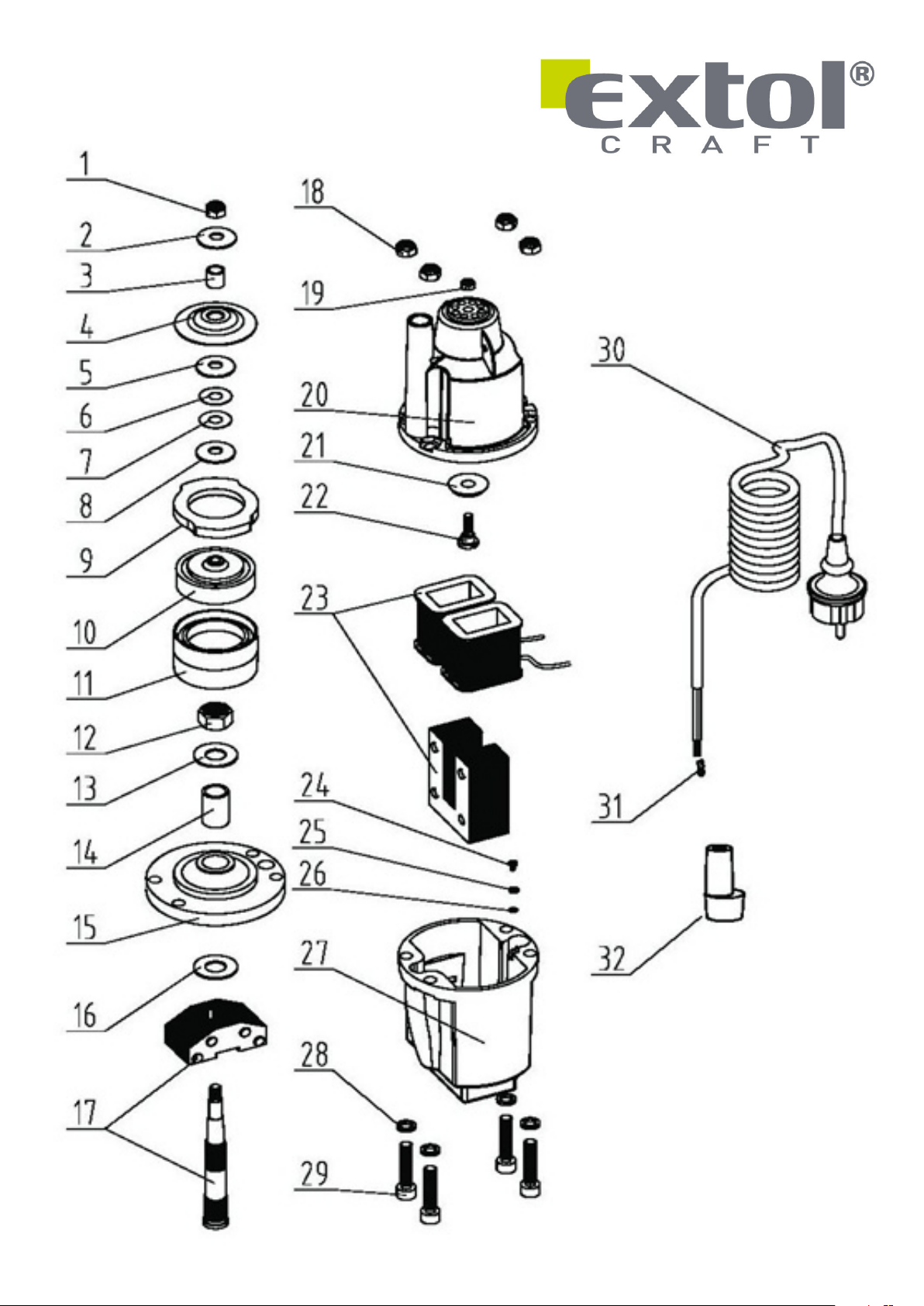

414170 / 414171 / 414172 /
414175 / 414176 / 414177
Page 2
posi-
25
Spring washer
Pružná podložka
1
tion
1 Lock nut Pojistná matice 1
2 Washer Podložka 1
3 Filling Vložka 1
4 Osculum Hlavní membrána 1 414171-3
5 Washer Podložka 1
6 Adjusting washer 1 Vymezovací podložka 1
7 Adjusting washer 2 Vymezovací podložka 1
8 Washer Podložka 1
9 Bush Vložka 1
10 Rubber gasket Středová těsnící membrána 1 414171-2
11 Aluminium distance ring Hliníkový vymezovací kroužek 1
12 Nut Matice 1
13 Washer Podložka 1
14 Filling Vložka 1
15 Flange bracket Pryžové těsnění-příruba 1 414171-1
16 Washer Podložka 1
17 Magnet core with axis Pohyblivá část elektromagnetu s osou 1 414171-5
18 Lock nut Pojistná matice 4
19 Lock nut Pojistná matice 1
20 Top pump body Vrchní polovina šasi 1
21 Intake valve Vstupní ventil - zpětná klapka 1 414171-4
22 Valve flange bolt Šroub 1
23 Magnet Elektromagnet 1
24 Screw Šroub 1
25 Spring washer Pružná podložka 1
26 Washer Podložka 1
27 Lower pump body Spodní polovina šasi 1
28 Washer Podložka 4
29 Bolt Šroub 4
30 Cable with cord Kabel se zástrčkou 1
31 Case contact Svorka 1
32 Cable shield Ochrana kabelu 1
description popis QTY order no./ objednací číslo
