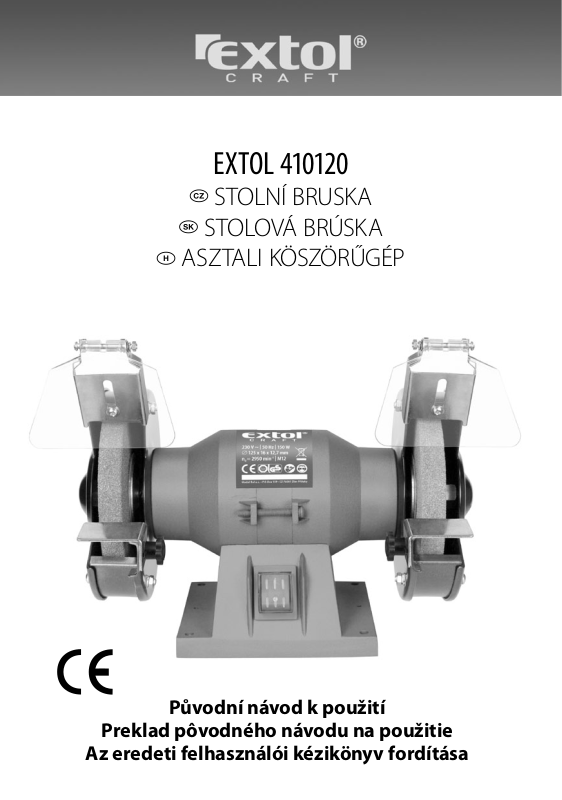

Page 1

EXTOL 410120

Stolní bruSka

Stolová brúSka

aSztali köSzörűgép

Původní návod k použití

Preklad pôvodného návodu na použitie

Az eredeti felhasználói kézikönyv fordítása

Page 2

Úvod

Vážení zákazníci, děkujeme z a důvěru, kterou jste projevili značce E XTOL CRAFT zakoupením tohoto nářadí.

Tento výrobek absolvoval zevrubné testy spolehlivosti ak vality, kterým své výrobky podrobujeme. Učinili jsme veškerá opatření, aby se kVám v ýrobek dostal vdokonalém stavu. Pokud by se i přesto objevila jak ákoli závada nebo jste při jeho používání narazili na potí že, neváhejte se prosím obrátit na naše zákaznické centrum:

Tel.: +420 222745130, Fax: +420 225277400 www.extol.cz

Výrobce: Madal Bal a. s., Průmyslová zóna Pří luky 244, 76001 Zlín, Česká republika Datum vydání: 12. 3. 2012

I. Technické údaje

Typové označení 410120 Napětí 230 V ~50 Hz Příkon 150 W Otáčky bez zátěže 2950 ot./min Rozměr kotouče 125 x 16 x 12,7 mm Hladina ak. tlaku 62,6 dB(A) Hladina ak. výkonu 75,6 dB(A) Velikost závit u vřetena M12 Izolace třída ochrany I Krytí IP20 Hmotnost 6 kg

Na výrobku je uve den měsíc a rok v ýroby prostřednictvím sériového čísla na štítku v ýrobku. První č tyři číslice uvádí rok, další dvě číslice uvádí měsíc, pak následuje sériové č íslo.

II. Rozsah dodávky

Stolní bruska 1 x Podložka pod obrobek 2 x Ochranný průhledný kryt 2 x Návod k použití 1 x

Page 3

EXTOL 410120

Stolní bruska

III. Všeobecné bezpečnostní pokyny

Tento „Návod k použití“ udržujte v dobrém stavu a ponechávejte jej uložen u výrobku, aby se s ním, v případě potřeby, mohla obsluha výrobku opětovně seznámit . Pokud výrobek komukoli půjčujete nebo jej prodáváte, nikdy k němu nezapomeňte přiložit též kompletní návod k použití.

TOTO UPOZORNĚNÍ SE POUŽÍVÁ VCELÉ PŘÍRUČCE:

UPOZORNĚNÍ!

Toto upozornění se používá pro pok yny, jejichž neuposlechnutí může vést k úr azu elektrickým proudem, ke vzniku požáru a/nebo k vážnému zranění osob.

VÝSTRAHA!

Přečtěte si všechny pok yny. Nedodržení veškerých následujících pokynů může vést k úrazu elektrick ým proudem, ke vzniku požáru a/nebo k vážnému zranění osob. Dále může používání, které je v rozporu s tímto návodem, zapříčinit ztrátu z áruky na výrobek. Výrazem „elektrické nářadí“ ve všech dále uvedených výstražných pokynech je myšleno jak elek trické nářadí napájené (pohyblivým přívodem) ze sítě, tak nářadí napájené z baterií (bez pohyblivého přívodu).

ZAPAMATUJTE SI AUSCHOVEJTE TYTO POKYNY:

1 PRACOVNÍ PROSTŘEDÍ

a) Udržujte pracoviště v čistotě a dobře osvětlené.

Nepořádek atmavá místa na pracovišti bývají příčinou nehod.

b) Nepoužívejte elektrické nářadí v pros tředí

s nebezpečím výbuchu, kde se v yskytují hořlavé kapaliny, ply ny nebo prach. Ve lektrickém nářadí

vznikají jiskr y, které mohou zapálit prach nebo výpar y.

c) Při používání elek trického nářadí zamezte

přístupu dětí a dalších osob. Budete-l i vyrušováni,

můžete ztratit kontrol u nad prováděnou činností.

2 ELEKTRICKÁ BEZPEČNOST

a) Vidlice p ohyblivého přívodu elektrického nářadí

musí odpovídat síťové zásuvce. Nikdy jak ýmkoliv

způsobem neupravujte vidlici. S nář adím, které má ochranné spoje ní se zemí, nikdy nepoužívejte žádné zásuvkové adaptéry. Vidlice, k teré nejsou

znehodnoceny úpravami, aodpovídající zásuvky ome zí nebezpečí úrazu e lektrickým proudem.

b) Vyvarujte se dotyku těla s uzemněnými předměty,

jako např. potr ubí, tělesa ústředního topení, sporák y a chladničky. Ne bezpečí úrazu elektrickým

proudem je větší, je-li vaše tělo spojené se zemí.

c) Nev ystavujte elek trické nářadí de šti, vlhku nebo

mokru. Vnikn e-li do elektrického nářad í voda, zvyšuje

se nebezpečí úrazu elektrickým proudem.

d) Nepoužívejte p ohyblivý přívod k jiným účelům.

Nikdy nenoste a netahejte elektrické nářadí za přívod ani nev ytrhávejte vidlici ze zásuvky tahem za přívod. Chraňte přívod před horkem, mastnotou, ostr ými hranami a pohybujícími se částmi. Poškozené nebo zamotan é přívody zvyšují

nebezpečí úrazu e lektrickým proudem.

e) Je-li elektric ké nářadí používáno venku,

používejte prodlužovací pří vod vhodný pro venkovní po užití. Používání prodlužovacího přívodu

pro venkovní použití omezuje nebezpečí úrazu elektrickým proudem.

3 BEZPEČNOST OSOB

a) Při používání elektrického nářadí buď te pozorní,

věnujte pozornost tomu, co pr ávě děláte, soustřeďte se a střízlivě uvažujte. Nepracujte s elektrickým nářadí m, jste-li unaveni nebo jste -li pod vlivem drog, alkoholu nebo léků. Chvilková

nepozornost při používání elektrického nářadí může vést kvážnému poranění osob.

b) Používejte ochr anné pomůcky. Vždy používejte

ochranu očí. Ochranné pomůck y jako např. respirátor,

bezpečnostní obuv sprotiskluzovou úpravou, tvrdá pokrývka hlavy n ebo ochrana sluchu,používané vsouladu spodmínkami práce, snižují nebezpečí poranění osob.

c) Vy varujte se neúmyslného spuštění. Ujistěte se,

zda je spínač při zapojování vidlice do zásuvky vypnutý. Přenášení nářadí s prstem na spínači nebo

zapojování vidli ce nářadí se zapnutým spínačem může být příčinou n ehod.

Page 4

d) Před zapnutím nářadí odstraňte všechny

seřizovací nástroje nebo klíče. Seřizovací nást roj

nebo klíč, k terý ponecháte připevněn ko táčející se části elektrického ná řadí, může bý t příčinou poranění osob.

e) Pracujte jen tam, kam bezpečně dos áhnete. Vždy

udržujte stabilní postoj arovnováhu. Budete tak lépe ovládat elekt rické nářadí vnepředvídaných situacích.

f) Oblékejte se vhodným způsobem. Nepoužívejte

volné oděv y ani šperky. Dbejte, aby vaše vlasy, oděv a rukavice byly dostatečně daleko od pohybujících se částí. Volné oděvy, šperky adlouhé

vlasy mohou bý t zachyceny pohybující mi se částmi.

g) Jsou-li k dispozici prostředky pro připojení

zařízení k odsávání a sběr u prachu, zajis těte, aby taková zařízení byla připojena a správně používána. Použití těchto zařízení může o mezit

nebezpečí způsobená vznikajícím prachem.

4 POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ APÉČE ONĚ

a) Nepřetěžujte elektrické nářadí. Používejte

správné nářadí, které je ur čené pro prováděnou práci. Správné elektrické nářadí bude lépe abezpečněji

vykonávat práci, pro kterou bylo konstruováno.

b) Nepoužívejte elektrické nářadí, které nelze

zapnout a vypnout spí načem. Jakékoli v elektri cké

nářadí, které ne lze ovládat spínačem, je nebezp ečné amusí být opra veno.

c) Odpojujte nářadí vytažením vidlice ze síťové

zásuvky před jakýmkoliv seřizováním, výměnou příslušenství nebo před uložením nepoužívaného elektrického nářadí. Tato preventivní bezpečnostní

opatření omezují nebezpečí nahodilého spuštění elektrického nářadí.

d) Nepoužívané elektrické nářad í ukládejte mimo

dosahu dětí a nedovolte osobám, které nebyly seznámeny s elektrickým nářadím nebo s těmito pokyny, aby nářadí používaly. Elek trické nářadí je

vrukou nezkušených u živatelů nebezp ečné.

e) Udržujte elektrické nářadí. Kontrolujte seřízení

pohybujících se částí a jejich pohyblivost, soustřeďte se na praskliny, zlomené součásti a jakékoliv další okolnosti, které mohou ohrozit funkci elektrického nářadí. Je-li nářadí poškozeno,

před dalším používáním zajistěte jeho opravu.

Mnoho nehod je způsobeno nedostatečně udržovaným elektrickým nářadím.

f) Řezací nástroje udržujte ostré a čisté. Správně

udržované anaost řené řezací nás troje smenší pravděpodobností zachy tí za materiál nebo se zablokují apráce snimi se snáze kontroluje.

g) Elektrické nářadí, př íslušenství, pracovní nástroje

atd. použí vejte v souladu s těmito pokyny a takový m způsobem, jak ý byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané podmínk y práce a druh prováděné práce. Používání el ektrického nářadí kprovádění

jiných činností, než pro jaké bylo určeno, může vést knebezpečným situa cím.

5 SERVIS

a) Opravy vašeho elektrického nářadí svěřte

kvalifikované osobě, které bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná

úroveň bezpečnosti elektrického nářadí jako před opravou.

IV. Charakteristika

Elektrická stolní bruska EXTOL CR AFT je hobby nářadí určené pro hrubé a jemné broušení za sucha. Stroj je konstruován především pro obrábění a broušení nožů, nůžek, sekáčů, dlát a podobných nástrojů s břitem. Použití k jakémukoli jinému účelu je výslovně zakázáno. Podmínkou správné a bezpečné funkce br usky je dodržování pracovních pok ynů a upozornění, uve dených v tomto návodu. Za škody vzniklé nedodržením bezpe čnostních poky nů nenese v ýrobce ani dovozce odpovědnost.

Před p oužitím nář adí si pozor ně přečtě te následují cí poky ny. Ujis těte se, že víte, jak bruska pracuje. Dbejte na správnou údr žbu nářadí, tak jak je popsána v následujícím textu.

Výrobek není určen pro každodenní užívání a profe sionální práci.

Page 5

EXTOL 1020W

EXTOL 410120

Horní frézka

Stolní bruska

V. Odkazy na značky apiktogramy

410120

230 V ~ | 50 Hz | 150 W ∅ 125 x 16 x 12,7 mm

= 2950 min-1 | M12

Madal Bal a .s. • P.O.Box 159 • CZ-76001 Zlí n-Příl uky

Před pr vním spuštěním si pozorně přečtěte návod.

Během provozu je bezpodmínečně nutné používat pomůcky na ochranu zraku a sluchu.

Střídavý proud

Odpovídá CE požadavkům

VI. Součásti aovládací prvky

1) provozní spínač

2) podložka pro obrobek

3) ochranný kryt proti jiskrám

4) kry t brusného kotouče

5) typový štítek

6) brusný kotouč

VII. Zásady použití abezpečnostní pravidla

• Průměr kotouče musí odpovídat rozměr u udávanému výrobcem brusk y anení možné ho překračovat.

• Pře d každým uvedením brusného s troje do provozu podrobte brusný kotouč zvukové kontrole (be zvadné brusné těleso má při lehkém poklepání plastovým kladívkem jasný zvuk). Totéž platí po upnutí nových kotoučů (riziko poškození během dopravy). Nepoužívejte žádné nalomené, prasklé nebo jinak poškozené v ýrobky. Bezpodmínečně nec hte stroj běžet nazkoušku b ez zatížení po dobu nejméně 5 minut. Přitom se zdržujte mimo nebezpečnou oblast.

• Je zakázáno používat brusku bez ochranného krytu kotouče.

• Brusku připojujte knap ětí vždy svyp ínačem vpoloze 0.

Page 6

• Toto nářadí není přispůsobené na prácí vprostředí se zv ýšenou vlhkostí anesmí se používat v blízkosti zápalných, v ýbušných ažíravých látek.

• Používejte pouze kotouče označené výrobcem, t ypem, druhem pojiva, rozměrem amax. otáčkami, které nejsou niž ší jako otáčky br usky. Nikdy nepoužívejte kotouče neznámého původu.

• Brusná tělesa uchovávejte na suchém místě, pokud možno při konstantní teplotě.

• Pro upínání brusných kotouč ů se smí používat jen originální upínací příruby, které jsou součástí tohoto balení. Mezivrst vy mezi upínací přírubou abrusný m tělesem musí být z elastických hmot, např. zpr yže, měkké lepenky apod.

• Uvědomte si, že po odpojení nářadí od sítě brusný kotouč dobí há.

• Stře dový otvor brusných kotoučů nesmí být dodatečně převrt áván.

• Podložky pod obrobek ahorní nastavitelný ochranné kryty je třeba nastavit co nejtěsněji kbrusnému tělesu (viz odd. Montáž).

• Brusná tělesa nesmí bý t vprovozu bezoc hranných částí (p odložka pod obrobek aprůhledný kr yt proti odletujícím jiskrám). Přitom musí bý t dodrženy tyto vzdálenosti:

podložka pod obrobek–kotouč ..... max. 3 mm

ochranný kryt–kotouč ..................... max. 5 mm

• Ochranný průhledný kr yt udržujte v ždy čistý.

• Nejvyšší pří pustná provozní tep lota kry tu motoru je 80° C.

• Pro zajištění bezpeč ného broušení doporučujeme stroj navíc přišroubovat kp racovní desce, předev ším pokud se používá jako stacionární zařízení.

UPOZORNĚNÍ

Tento nástroj je určen pouze pro práci uvnitř. Abyste zabránili nebezpečí vzniku požáru nebo úrazu elektrick ým proudem, nevystavujte nástroj dešti nebo zvýšené vlhkosti. Tento nástroj pracuje s napětím nebezpečným životu. Nikdy nezasahujte do vnitřních částí nástroje a veškeré opravy svěřte kvalif ikovanému servisu. Chraňte přívodní kabel před ostrými předměty, nadměrnou teplotou, mas tnotou a vlhkem či mokrem.

Pravidelně kontrolujte, zda je kabel v bez vadném stavu a není por ušena ochranná izolace. Poškozený kabel vyměňte nebo svěř te do opravy odborníkovi, předtím než s ním bude te pracovat.

VIII. Montáž

• Stroj položte na stabilní pracovní podložku. Vpřípadě, že bude používán tr vale na jednom mís tě, ho upevněte kpodložce č tyřmi šrouby.

• Pomo cí přiložených šroubů připevněte oba ochranné kryty proti odletujícím jiskr ám (3) tak, aby mezi br usným kotoučem akovovou čás tí krytu zůs tala vzdálenost max. 5 mm.

• Nyní obdobně upevněte podložky pod obrobek (2) adbejte na to, aby izde vznikla mezi brusným kotoučem apodložkou vzdálenost max. 3 mm.

IX. Práce se zařízením

• Napětí síťového napájení se musí shodovat súdaji na typovém štítku s troje.

• Zkontrolujte s tanovené minimální vzdálenosti ochranných prvků odbrusných těles.

• Nepoužívejte stroj vtrvalém provozu. Aby se zabránilo přehřátí, stroj by neměl být zapnutý po dobu delší než 15-30 minut. Mezitím nechte stroj vychladnout.

• Obrobek tlačte proti brusnému kotouči přiměřeným tlakem. Uvědomte si, žese obrobek broušením silně zahřívá. Používejte proto vhodné ochranné rukavice, případně obrobek občas zchlaďte ponořením do studené vody.

• Při práci v ždy používejte ochr anné brýle.

Page 7

X. Údržba

• Kryt apohyblivé části stroje zbavujte pravidelně prachu štětcem, příp. vlhkým hadříkem. Povrch vždy dobře osušte.

• Zařízení nev yžaduje po dobu životnosti žádné mazání.

• Nep oužívejte žádná rozpouštědla!

• POZOR! Před údr žbou vždy stroj odpojte od zdroje napětí!

XI. Likvidace odpadu

Po skončení životnosti výrobku je nutné při likvidaci vz niklého odpadu pos tupovat v souladu s platnou legislativou. Výrobek obsahuje elektrické/elektronické součásti.

Neodhazujte do směsného odpadu, odevzdejte zpracovateli odpadu nebo na mís to zpětného odběru nebo odděleného sběru tohoto t ypu odpadu. Provozní náplně jsou nebezpečným odpadem. Nakládejte s nimi v souladu s platnou legislativou a dle pokynů jejich výrobce.

EXTOL 410120

Stolní bruska

Page 8

ES Prohlášení o shodě

Madal Bal a.s. • Lazy IV/3356, 760 01 Zlín • IČO: 49433717

prohlašuje, že následně označené zař ízení na základě jeho koncepce a konstrukce, s tejně jako do oběhu uvedené

provedení, odpovídá př íslušným základním bezpečnostním pož adavkům nařízení vlády. Při námi neodsouhlasených

ES prohlášení o shodě bylo v ydáno na základě cer tifikátů E8N 0 80655256067, N8 08 0355256059, M8 08 0355256058

změnách zařízení ztrácí toto prohlášení svou platnost.

EXTOL CR AFT 410120

bruska stolní dvoukotoučová 150 W, ∅125 mm

byla navržena a vyrobena ve shodě s následujícími normami:

EN 55014-1:2006, EN 55014-2:2001+A1;

EN 61000-3-2:2006, 61000-3-3:2005+A2; EN 61029-1:2003+A12;

EN 61029-2-4:2003+A1

a následujícími předpisy (vše v platném znění):

2006/95 EK;

2004/108 EK;

2006/42 EK; 2000/14 EK;

2002/95 EK

vydaných zkušebnou TÜV SÜD Product Ser vice GmbH, München, Germany.

Poslední dvojčíslí roku, kdy byl výrobek označen značkou CE: 12

ve Zlíně 12. 3. 2012

Martin Šenkýř

člen představenst va a.s.

Page 9

EXTOL 1020W

Horní frézka

XII. Záruční lhůta apodmínky

ZÁRUČNÍ LHŮTA

Dne 01. 01. 2003 vstoupil vplatnost zákon Č. 136/2002 Sb. ze dne 15. 03. 2002, kterým se mění zákon Č. 40/1964 Sb. azákon Č. 65/1965 Sb. ve znění pozdějšíc h předpisů. Firma Madal Bal a.s. vsouladu stímto zákonem poskytuje na Vámi zakoupený v ýrobek záruku na dobu 2let od data prodeje. Při splnění záručních podmínek (uvedeno níže) Vám výrobek b ěhem této doby bezplatně opraví smluvní servis rmy Madal Bal, a.s.

ZÁRUČNÍ PODMÍNKY

1) Prodávající je povinen spotřebiteli zboží předvést

ařádně v yplnit záruční list. Všechny údaje musí být vzáručním listě v ypsány nesmazatelným způsob em vokamžiku prodeje zboží.

2) Již při výběru zboží pečlivě zvaž te, jaké funkce

ačinnosti od výrobku požadujete. To, že v ýrobek nevyhovuje Vašim pozdějším technickým nárokům, není důvodem kjeho reklamaci.

3) Při uplatnění nároku na záruční opravu musí být zboží

předáno sřádně vyplněným originálem z áručního listu nebo jiným dokladem okoupi.

4) V případě reklamace musí být zboží předáno včistém

stavu, zbaveno prachu či špíny azabaleno nejlépe voriginálním obalu tak, aby př i přepravě nedošlo kpoškození. Vzájmu přesné diagno stiky závady ajejího dokonalého odstranění spolu svýrobkem zašlete i jeho originální příslušenství.

5) Servis nenese odpovědnost z a zboží poškozené

přepravcem.

6) Servis dále nenese odpovědnos t za zaslané

příslušens tví, které není součásti základního vybavení výrobku. Výjimkou jsou případy, kdy příslušenství nelze odstranit zdůvodu vady výrobku.

7) Záruka se vztahuje výluč ně na závady způsob ené

vadou materiálu, výr obní montáže nebo technologií zpracování.

8) Tato záruka není na újmu zákonným právům, ale je

dodatkem knim.

9) Záruční opr avu je oprávněn vykonávat výhradně

autorizovaný servis značky Extol.

10) Výrobce odpovídá za to, že výrobek bude mít po celou záruční lhůtu vlastnosti apar ametry uvedené vtechnick ých údajích, při do držení návodu na použití. Zároveň si vyhrazuje právo na konstrukční změny bez předchozí ho upozorněni.

11) Nárok na záruku zaniká, jestliže: a) výrobek nebyl po užíván audržován podle návodu

kobsluze.

b) byl proveden jak ýkoliv zásah do konstrukce s troje

bez předchozího písemného povolení v ydaného firmou Madal Bal a.s. nebo smluvním servisem.

c) v ýrobek byl používán vjiných podmínkách nebo

kjiným účelům, než ke k terým je určen.

d) byla některá část v ýrobku nahrazena ne originální

součásti.

e) k poškození v ýrobku nebo knadměrnému

opotřebení došlo vinou nedos tatečné údržby. f) výrobek havaroval nebo byl poškozen vyšší moci. g) škody vzniklé působením vnějších mechanických,

teplotních či chemických vlivů. h) vady byly způsobeny nevho dným skladováním, či

manipulací s výrobkem. i) výrobek byl používán (pro daný typ v ýrobku)

vagresivním prostředí např. prašném, vlhkém. j) vý robek byl použit nad rámec přípustného

zatížení. k) bylo provedeno jakékoliv falšování záruční ho listu

nebo dokladu okoupi.

12) Výrobce neodpovídá za vady výrobku způsobené běžným opotřebením nebo použitím výrobku k jiným účelům, než ke kter ým je určen.

13) Záruka se nevztahuje na položky, ukterých lze očekávat opotřebeni v důsledku jejích nor mální funkce (např. lakováni atd.)

14) Posky tnutím záruky nejsou dotčena práva kupujícího, která se ke koupi věci váží podle zvláštních právních předpisů.

ZÁRUČNÍ APOZÁRUČNÍ SERVIS

Nejbližší servisní místo najdete na web ových stránkách www.extol.cz nebo si v yžádejte jejich přehled vmístě, kde jste výrobek zakoupili. Rádi Vám také poradíme na zákaznické lince 222 745 130

Page 10

EXTOL 410120

Stolová brúska

Úvod

Vážený zákazník, ďakujeme z a dôveru, ktorú ste prejavili značke EX TOL CRAFT zakúpením tohto náradia.

Tento výrobok absolvoval dôkladné testy spoľahlivosti a kvality, ktorým s voje výrobky podrobujeme. Urobili sme všetk y opatrenia, aby sa k Vám výrobok dostal v dokonalom stave. Ak by sa aj napriek tomu objavila akákoľ vek chyba alebo s te pri jeho používaní narazili na ťažkosti, neváhajte a obráťte sa na naš e zákaznicke centrum:

Tel.: +421 22129 2070, fax: +421 221292091 www.extol.sk

Výrobca: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká repub lika Dátum vydania: 12. 3. 2012

I. Technické údaje

Typové označenie 410120 Napätie 230 V ~50 Hz Príkon 150 W Otáčky bez záťaže 2950 ot./min Rozmer kotúč a 125 x 16 x 12,7 mm Hladina ak. tlaku 62,6 dB(A) Hladina ak. výkonu 75,6 dB(A) Veľkosť závitu vretena M12 Izolácia trieda ochrany I Krytie IP20 Hmotnosť 6 kg

Na výrobku je uve dený mesiac a rok v ýroby prostredníctvom sériového čísla na štítku v ýrobku.

Prvé št yri číslice uvádz ajú rok, ďalšie dve číslice uvádzajú mesiac, potom nasleduje sériové číslo.

II. Rozsah dodávky

Stolová brúska 1 x Podložka pod obrobok 2 x Ochranný priehľadný kryt 2 x Návod na použitie 1 x

Page 11

EXTOL 1020W

Horní frézka

III. Všeobecné bezpečnostné pokyny

Tento „Návod na použitie“ udržujte vdobrom stave aponechávajte ho uložený pri výr obku, aby sa sním, vprípade potreby, mohla obsluha výrob ku opätovne oboznámiť. Ak výrobok komukoľvek požičiavate alebo ho predávate, nikdy knemu nezabudnite priložiť tiež kompletný návod na použitie.

TOTO UPOZORNENIE SA POUŽÍVA VCELEJ PRÍRUČKE:

UPOZORNENIE!

Toto upozornenie sa používa pre pokyny, ktor ých nedodržanie môže viesť kúrazu elek trickým prúdom, ku vzniku požiaru a/alebo kvá žnemu zraneniu osôb.

VÝSTRAHA!

Prečítajte si všetky pokyny. Nedodržanie vš etkých nasledujúcich pokynov môže viesť kúrazu elektrickým prúdom, ku vzniku požiaru a/alebo kvážnemu zraneniu osôb. Ďalej môže používanie, ktoré je vrozpore st ýmto návodom, zapríčiniť str atu záruky na výrobok. Výra zom „elektr ické náradie“ vo všetkých ďalej uvedených výstražných pokynoch je myslené ako elektric ké náradie nap ájané (pohybliv ým prívodom) zo siete, tak náradie napájané zbatérií (bez pohyblivého pr ívodu).

ZAPAMÄTAJTE SI AUSCHOVAJTE TIETO POKYNY!

1 PRACOVISKO

a) Udržiavajte pracovisko čisté a dobre osvetlené.

Neupratané atmavé p racovisko býva príčinou nehôd.

b) Neprevádzkujte náradie vo vý bušnej atmosfére

akou je pr ítomnosť horľav ých kvapalín, plynov alebo pár. Náradie vyt vára iskry, ktoré môžu zapáliť

prach alebo v ýpary.

c) Počas prevádzky náradia udržujte deti

a pozorovateľov v bezpečnej v zdialenosti.

Rozptyľovanie pozo rnosti môže spôsobiť stratu nad ovládaním náradi a.

2 ELEKTRICKÁ BEZPEČNOSŤ

a) Vidlica náradia sa musí zhodnúť so zásuvkou. Nikdy

vidlicu akýmkoľ vek spôsobom nevymieňajte.

S uzemneným náradím nikdy nepoužívajte rozdvojku. Nemenené vidlice aknim zodpovedajúce

zásuvky znižujú riziko úrazu elektrickým prúdom.

b) Zabráňte telesnému kontaktu s uzemnený mi

povrchmi, ako sú potrubie, v ykurovacie telesá, sporák y a chladničky. Ak je vaše telo spojené so

zemou, riziko úrazu el ektrickým prúdom je z výšené.

c) Nevyst avujte náradie dažď u a vlhkému

prostrediu. Prístupom vody sa zvyšuje riziko úrazu

elektrickým prúdom.

d) Nepoškodzujte šnúru. Nikdy nepoužívajte šnúru

na prenášanie, zatláčanie alebo v yťahovanie náradia zo siete. Chráňte šnúru pred teplom, olejom, ostrými hranami alebo p ohyblivými časťami. Poškodené alebo zamotané šnúry zvyšujú

riziko úrazu elektrickým prúdom.

e) Ak nárad ie pracuje vonku, používajte predlžovaciu

šnúru vhodnú do vonkajšieho prostredia. Použitím

šnúry vhodn ej na vonkajšie použitie sa zníži riziko úrazu elektrickým prúdom.

3 OSOBNÁ BEZPEČNOSŤ

a) Buďte ostražití, sledujte, čo robí te a pri práci

s náradím používajte svoje zmysly. Nepoužívajte náradie, ak ste unavení alebo p od vplyvom drog, alkoholu alebo liekov. Pri chvíľke ne pozornosti môže

náradie spôsobiť vážne zranenie osôb.

b) Používajte bezpečné náradie. Vždy si chr áňte

oči. Bezpečn ostnými zariadeniami, ako sú maska

proti prachu, bezpe čnostné protišmykové topánky, helma alebo ochrana sluchu používané vpríslušných podmienkach znižuj ú výskyt zranenia osôb.

c) Zabráňte náhodnému spusteniu nástroja do

prevádzky. Pred pripojením na sieť skontrolujte, či je spínač v polohe vypnuté. Prenášani e náradia

spalcom na vypínači alebo p ripojeným na sieť môže spôsobiť úraz.

d) Pred pripojením náradia na sieť odstráňte všetky

nastavovacie nástroje alebo kľúče. Kľúče alebo

nastavovacie nástroje voľ ne pripojené krotačným častiam náradia môžu spôsobiť poranenie osôb.

e) Nepreceňujte sa. Zvoľte vhodnú oporu a p o celý

čas udr žiavajte rovnováhu. U možňuje to lepšie

ovládanie náradia vneočakávaných situáciách.

Page 12

EXTOL 410120

Stolová brúska

f) Obliekaj te sa vhodne. Nenoste voľný odev

a šperk y. Dbajte na to, aby vaše vlasy, oblečenie a rukavice boli mimo pohybujúcich sa častí. Voľný

odev šperky alebo dlhé vlasy sa môžu zachy tiť do pohybujúcich sa súčastí.

g) Ak je náradie vybavené zariadením na pripojenie

odsávača prachu a zberac ieho zariadenia ubezpeč te sa, či sú pripojené a používané správne.

Používanie takých zariad ení môže znížiť nebezpečenstvo vzniknuté prítomnosťo u prachu.

4 POUŽITIE AÚDRŽBA NÁRADIA

a) Náradie nepreťažujte. Používajte správne náradie

určené pr e vaše použitie. Správne náradie vykoná

vrozsahu určenia, na ktoré bolo skonštruované, prácu lepšie abezpečn ejšie.

b) Nár adie nepoužívajte, ak sa jeho spínač nedá

otočiť do polohy zapnuté a vypnuté. Každé náradie,

ktoré sa nedá ovládať spínačom je nebezpečné amusí sa dať opraviť.

c) Pred aký mkoľvek nastavovaním, zmenou

príslušenstva alebo pri odložení náradia odpojte ho od zdr oja napájania. Takéto preventívne

bezpečnostné opatrenia znižujú riziko náhodného spustenia náradia do prevádzky.

d) Nečinné náradie usk ladnite mimo dosahu detí

a nedovoľ te prevádzkovať náradie osobám, ktoré nie sú oboznámené s ním a s týmito pokynmi.

Náradie je v rukách nezaučenej obsluhy nebezpečné.

e) Náradie udržiavajte. Skontrolujte správne

nastavenie alebo prichytenie pohyblivých súčastí, zlomenie súčastí a všetky ostatné skutočnosti, ktoré môžu ovply vniť prevádzku náradia. Ak sú poškodené, dajte náradie pred použitím opraviť.

Veľa nehôd je spôsobených nesprávnou údržbou náradia.

f) Udržujte rezné nás troje ostré a čisté. Správne

udržiavané rezné náradie sostrými reznými hrana mi je menej náchylné na zovretie ajednoduchšie sa ovláda.

g) Používajte náradie, prí slušenstvo, nástroje

atď. v súlade s týmito pok ynmi a spôsobom uvedeným p re príslušný ty p náradia, berúc do úvahy pracovné podmienky a druh vykonávanej práce. Použitie náradia na prevádzku inú, ako je určené,

vyvoláva nebezpečné situácie.

5 SERVIS

a) Na opravu zverte svoje náradie iba

kvalif ikovanému opravárovi, ktor ý používa originálne náhradné dielce. Toto zabezpečí, že

bezpečnosť náradia bude dodržiavaná.

IV. Charakteristika

Elektrická stolová brúska EXTOL CRAFT je hobby náradie určené na hr ubé ajemné brúsenie za suc ha. Stroj je skonštruovaný predovšetkým na obrábanie abrús enie nožov, nožníc, sekáčov, dlát apodobných nástrojov sbritom. Použitie na akýkoľvek iný účel je výslovne zakázané. Podmienkou správnej abezpeč nej funkcie brúsky je dodržiavanie pracovných pok ynov aupozornení, uvedenýc h vtomto návode. Za škody, ktoré v znikli nedodrž aním bezpečnost ných pokynov, nenesie v ýrobca ani dovozca zodpovednos ť.

Pred použitím náradia si pozor ne prečítajte nasledujúce pokyny. Uistite sa, že viete, ako brúska pracuje. Dbajte na správnu údr žbu náradia, tak ako je popísaná vnasledujúcom tex te.

Výrob ok nie je určený na každodenné používanie aprofesionálnu prácu.

V. Odkazy na značky apiktogramy

410120

230 V ~ | 50 Hz | 150 W ∅ 125 x 16 x 12,7 mm

= 2950 min-1 | M12

Madal Bal a .s. • P.O.Box 159 • CZ-76001 Zlí n-Příl uky

Page 13

EXTOL 1020W

Horní frézka

Pred pr vým spustením si pozorne prečítaj te návod.

Počas prevádzky je bezpodmienečne nutné používať pomôcky na ochranu zraku.

Striedavý prúd.

Zodpovedá požiadavkám EU.

VI. Súčasti aovládacie prvky

1) prevádzkový spínač

2) podložka pre obrobok

3) ochranný kry t proti iskrám

4) kryt br úsneho kotúča

5) typový štítok

6) brúsny kotúč

VII. Zásady použitia abezpečnostné pravidlá

• Priemer kotúča musí zodpovedať rozmeru u vedenému výrobcom brúsk y anie je možné ho prekračovať.

• Pred začatím práce apo každej výmene skontrolujte stav kotúča poklepaním napr. plastovou paličkou (kotúč musí vydávať čistý zvuk). Po výmene adotiahnutí kotúča nechajte vždy brúsku zapnutú na bezpečnom mieste po dobu asi 5 minút apozorujte jej chod - vychyľovanie kotúča zroviny. Zvýšená hlučnosť apod. svedčí onesprávnom upevnení kotúča, príp. ojeho chybe. Používajte vždy len kotúče, na ktorých je uvedený typ, rozmer amaximálne otáčky, ktoré nie sú nižšie ako normálne otáčky brúsky. Nikdy nepoužívajte kotúče neznámeho pôvodu!

• Je zakázané používať brúsku bez ochranného krytu kotúča!

• Brúsku pripájajte ksieťovému zdroju vždy svypínačom vpolohe 0.

• Pre zní ženie rizika úrazu elektrickým prúdom dbajte na to, aby ste s a pri práci nedotýkali uzemnených kovových predmetov (kotlov, rúriek ap od.)

Page 14

EXTOL 410120

Stolová brúska

• Počas prestávky vpráci vždy odpojte brúsku od zdroja napätia.

• Chráňte brúsku pred pôsobením atmosférických vply vov.

• Toto elektr ické náradie nie je prispôsobené na prácu vprostredí so z výšenou vlhkosťou anesmie sa používať vblízkosti zápalných, výbušných ažierav ých látok.

• Pred akoukoľvek manipuláciou (nastavovaním, opravovaním, alebo údržbou) vytiahnite vidlicu zo zásuvky.

• Brúsne kotúče sa musia staro stlivo skladovať amusí sa snimi narábať podľa návodu výrobcu.

• Pred použitím skontrolujte kot úč; nepoužite žiadne nalomené, prasknuté alebo ináč poškodené v ýrobky.

• Presvedčte sa, že brúsne náradie sa nasadilo podľa pokynov výrobcu.

• Postaraj te sa oto, aby sa použili medzivložky, ak sa dodali spolu sbr úsnym členom avyžadujú s a; postaraj te sa oto, aby sa br úsny člen pred použitím správne nas adil aupevnil, aaby náradie vbezpečnej polohe bežalo naprázdno 30 s, ihneď ho zastavte, ak sa vyskytne značné rozkmitanie, alebo ak s a zistia iné nedostatky. Ak nastane tak ýto stav, preskúmajte náradie, aby ste zistili príčinu.

• Ak sa dodáva selektrick ým náradím ochranný kry t, nikdy nepou žívajte elektrické náradie bez tohto krytu.

• Nepoužívajte oddelené redukčné vložky alebo adaptéry na prispôsobenie brúsnych kotúčov, ktoré majú väčšie otvory.

• presvedčte sa pri brúsnych náradiach so závitovou vložkou otom, či závit je dostatočne dlhý na to, aby pojal dĺžku vretena.

• Náradie s a musí postačujúco upevniť.

• Nepoužívajte nijaké rezacie brúsne kotúče na bočné brúsenie.

• Postarajte sa oto, aby počas prašnej práce boli vetracie otvory voľné. Ak by sa vyžadovalo prach odstrániť, odpojte najprv elektrické ručné náradie od siete (použite nekovové predmety) avyhýbajte sa poškodeniu vnútorných dielov.

• Vždy používajte oc hranu očí asluchu.

• Osobné ochranné prostriedky ako maska proti prachu, rukavice, helma azástera by sa tiež mali nosiť.

• Uved omte si, že brúsny kotúč dobieha po odpoje ní nárad ia od sie te.

• St redový otvor br úsnych kotúčov nesmi e byť do datočne pr evrtávaný.

• Brúsne telesá nesmú byť vprevádzke bezochranných častí (podložka pod obrobok apriehľadný kryt proti odletujúcim iskrám). Počas práce musia byť dodržané tieto vzdialenosti:

podložka pod obrobok–kotúč ..... max. 3 mm

ochranný kr yt–kotúč ..................... max. 5 mm

• Ochranný priehľadný kr yt udržiavajte v ždy čistý.

• Najvyššia prípustná prevádzková teplota krytu motora je 80°C.

• Na zaistenie bezpečného brús enia odporúčame s troj navyše priskrutkovať kpracov nej doske, pokiaľ sa používa ako stacionárne zariadenie.

UPOZORNENIE!

Toto náradie je určené iba na prácu vo vnútorných priestoroch. Aby ste zabránili nebezpečenstvu vzniku požiaru alebo úrazu elektrickým prúdom, nevystavujte náradie dažďu alebo zvýšenej vlhkosti. Toto náradie pracuje snapätím nebezpečným životu. Nikdy nezasahujte do vnútorných častí náradia avšetky opravy zverte kvalifikovanému servisu.

Chráňte prívodný kábel pred ostrými predmetmi, nadmernou teplotou, mastnotou,vlhkom či mokrým prostredím. Pravidelne kontrolujte, či je kábel v bezchybnom stave ači nie je porušená ochranná izolácia. Poškodený kábel vymeňte alebo zverte do opravy odborníkovi predtým, než sním budete pracovať.

VIII. Montáž

• St roj polož te na stab ilnú praco vnú podložku. V prípade, že bude pou žívaný trva le na jednom mieste, upev nite ho kpodlož ke štyr mi skru tkami.

• Pomocou priložených skrutiek pripevnite oba ochranné kryty proti odletujúcim iskrám (3) tak, aby medzi brúsnym kotúčom akovovou časťou krytu zostala vzdialenosť max. 5 mm.

• Teraz podobne upevnite podložky pod obrobok (2) adbajte, aby ajtu vznikla medzi brúsnym kotúčom apodložkou vzdialenosť max. 3 mm.

Page 15

EXTOL 1020W

Horní frézka

IX. Práca so zariadením

• Napätie sieťového napájania sa musí zhodovať s údajmi na typovom štítku stroja.

• Skont rolujte stanovené minimálne vzdialenosti ochranných prvkov odbrúsnych telies.

• Nep oužívajte st roj vtrvalej prevádzke. Aby s a zabránilo prehriatiu, stroj by nemal byť zapnutý po dobu dlhšiu než 15-30 minút. Me dzitým nechajte stroj vychladnúť.

• Obrobok tlačte proti brúsnemu kotúču primeraným tlakom. Uvedomte si, žesa obrobok brúsením silno zahrieva. Používajte preto vhodné ochranné rukavice, prípadne obrobok občas schlaďte ponorením do studenej vody.

• Pri práci v ždy používajte ochranné okuliare.

X. Údržba

• Kryt a pohyblivé časti stroja pravidelne zbavujte prachu štetcom, príp. vlhkou handričkou. Povrch vždy dobre osušte.

• Zariadenie nevyžaduje po dobu životnosti žiadne mazanie.

• Nep oužívajte žiadne rozpúšťadlá!

• POZOR! Pred údržbou vždy stroj odpojte od zdroja napätia!

XI. Likvidácia odpadu

Po skončení životnosti výrobku je nutné pri likvidácii vzniknutého odpadu postupovať v súlade s platnou legislatívou. Výrobok obsahuje elektrické/elektronické súčasti.

Neodhadzuj te ich do miešaného odpadu, ale odovzdajte ich spracovateľovi odpadu alebo na mies to spätného o dberu alebo oddeleného zberu tohto t ypu odpadu. Prevádzkové náplne sú nebezpečným odpadom. Nakladajte s nimi v súlade s platnou legislatí vou a podľa pokynov ich výrobcu.

XII. Záručná lehota apodmienky

ZÁRUČNÁ LEHOTA

Dňa 01. 01. 2003 vstúpil vúčinnost‘ zákon Č. 136/2002 Sb. zo dňa 15. 03. 2002, ktorým sa mení zákon Č. 40/1964 Sb. azákon Č. 65/1965 Sb. vo znenie neskorších predpisov. Firma Madal Bal a.s. vsúlade stýmto zákonom poskytuje na Vámi zakúpený výrobok záruku dva roky od data prodeja. Pri splnenie záručných podmínok (uvedeno nížšie) Vám výrobok počas tejto doby bezplatne opraví autorizovaný servis firmy Madal Bal a.s.(servisná miesta sú na stránkach www.extol.sk).

ZÁRUČNÉ PODMIENKY

1. Predávajúci je povinný spot rebiteľovi tovar predviesť ariadne v yplniť záručný list. Všetky údaje musia by ť vzáručnom liste v ypísané nezmazateľným spôsobom vokamihu predaja tovaru.

2. Už pri výbere tovaru starostlivo zvá žte, aké funkcie ačinnosti od výrobku požadujete. To, že v ýrobok nevyhovuje Vašim neskorším technickým nárokom, nie je dôvodom na jeho reklamáciu.

3. Pri uplatnení nároku na záručnú o pravu musí byť tovar odovzdaný s riadne vyplneným originálom záručného listu aleb o iným dokladom okúpe.

4. V prípade reklamácie musí byť tovar odovzdaný včistom stave, zbavený prachu či špiny azabalený najlepšie voriginálnom obale tak, aby pri preprave nedošlo kpoškodeniu. Vzáujme presnej diagnostik y poruchy ajej dokonalého odstránenia spolu svýrobkom zašlite aj jeho originálne p ríslušenstvo.

5. Ser vis nenesie zodpovednosť z a tovar poškodený prepravcom.

6. Servis ďalej nenesie zodpovednosť za zaslané príslušenstvo, ktoré nie je súčasťou základného vybavenia výrobku. Výnimkou sú prípady, kedy príslušenstvo nie je možné odstrániť zdôvodu chyby výrobku.

7. Zár uka sa vzťahuje výlučne na závad y spôsobené chybou materiálu, vý robnej montáže alebo technológiou spracovania.

8. Táto záruka nie je na ujmu zákonným právam, ale je dodatkom knim.

9. Zár učnú opravu je oprávnený vy konávať v ýhradne autorizovaný servis značky Extol.

Page 16

EXTOL 410120

Stolová brúska

10. Výrobca zodpovedá z a to, že výrobok bude mať po celú záruč nú lehotu vlastnos ti aparametre uvedené vtechnick ých údajoch, pri dodržaní návodu na použitie. Zároveň si v yhradzuje právo na konštrukčné zmeny bez predchádz ajúceho upozornenia.

11. Nárok na záruku zaniká, ak: a) výr obok nebol používaný audržiavaný podľa

návodu na obsluhu.

b) bol v ykonaný akýkoľvek zásah do konštrukcie

stroja bez predchádzajúceho písomného povolenia v ydaného firmou Madal Bal s.r.o., alebo zmluvným s ervisom.

c) výrobok bol používaný viných podmienkach alebo

na iné účely, než na ktoré je určený.

d) bola niektorá časť výrobku nahradená

neoriginálnou súčas ťou.

e) došlo k poškodeniu výrobku alebo k nadmernému

opotrebeniu vinou nedostatočnej údr žby.

f) výrobok havaroval alebo bol poškodený vyššou

mocou.

g) škody vznikli pôsobením vonkajších

mechanick ých, teplotných či chemických vplyvov.

h) chyby boli spôsob ené nevhodným skladovaním, či

manipuláciou svýrobkom.

i) v ýrobok bol používaný (pre daný typ výrobk u)

vagresívnom prostredí napr. prašnom, vlhkom.

j) v ýrobok bol použitý nad rámec prípustného

zaťaženia.

k) bolo vykonané akékoľvek falšovanie záručného

listu aleb o dokladu okúpe.

12. Výrobca nezodpovedá za chyby výrobku spôsobené bežným opotrebením alebo použitím v ýrobku na iné účely, než na k toré je určený.

13. Záruka sa nevzťahuje na položky, uktorých je možné očakávať opotrebenie vdôsledku ich nor málnej funkcie (napr. lakovanie atď.)

14. Poskytnutím záruky nie sú dotknuté práva kupujúceho, k toré sa ku kúpe viažu podľa osobitných právnych predpisov.

ZÁRUČNÝ A POZÁRUČNÝ SERVIS VYKONÁVA DISTRIBÚTOR:

Madal Bal s.r.o., Stará Vajnorská 37, 831 04 Bratislava tel.: +421 2 2129 2070, fax: +421 2 2129 2091 E-mail: ser [email protected]

Page 17

EXTOL 1020W

Horní frézka

ES Vyhlásenie o zhode

Madal Bal s.r.o . • Stara Vajnor ska 37, 831 04 Bratislava • IČO: 31380522

Vyhlasuje, že následne označené zariadenie na z áklade jeho koncepcie a konštrukcie, rovnako ako do obehu uvedené

vyhotovenie, zodpovedá základným bezpečnostným požiadavkám príslušných le gislatívnych predpisov. Pri nami

neodsúhlasených zmenách zariadenia strác a toto vyhlásenie svoju platnosť.

bruska stolová dvojkot účová 150 W, ∅125 mm

bola navrhnutá a v yrobená v zhode s nasledujúcimi normami:

EN 61000-3-2:2006, 61000-3-3:2005+A2; EN 61029-1:2003+A12;

nasledujúcimi predpismi (všetko v platnom znení):

ES vyhlásenie o zhode bolo vydané na základe certifikátu E8N 080655256067, N8 08 0355256059, M8 08 0355256058

vydaného skúšobňou TÜV SÜD Product Service GmbH, München, Germany.

Posledné dve číslice roka, kedy bo l výrobok označený značkou CE: 12

EXTOL CR AFT 410120

EN 55014-1:2006, EN 55014-2:2001+A1;

EN 61029-2-4:2003+A1

2006/95 EK;

2004/108 EK;

2006/42 EK; 2000/14 EK;

2002/95 EK

v Bratislave 12. 3. 2012

Dušan Štraus konateľ rmy

Page 18

EXTOL 410120

Asztali köszörűgép

Bevezetés

Tisztelt Vásárló, Köszönjük, hogy meg tisztelt bennünket bizalmával, és EXTOL CRAFT termékünket választotta.

A terméket gyárunkban széleskörű minősé gi, és megbízhatósági vizsgálatnak vete ttük alá, amelynek során hibátlannak bizonyult. Amennyiben a gépet mégis valamilyen károso dás érné, vagy használata közben tönkremenne, ne habboz zon kapcsolatbalépni m egbízott szervizünkkel

Telefon: (1) 297-1277, Telefax: (1) 297-1270 www.extol.hu

Gyártó: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín (Cseh Köz társaság) Forgalmazó: Madal Bal Kf t., 1183 Budapest, Gyömrői ú t 85-91. (Magyarország) A kiadás dátuma: 12. 3. 2012

I. Műszaki adatok

Típusjelölés 410120 Hálózati feszültség 230 V ~50 Hz Teljesítményfelvétel 150 W Üresjárati fordulats zám 2950 ford/perc Korongméret 125 x 16 x 12,7 mm Hangnyomás 62,6 dB(A) Akusztikus teljesí tmény 75,6 dB(A) Orsó-menetméret M12 Szigetelés I. védelmi osztály Érintésvédelem: IP 20 Tömeg: 6 kg

A termék adattábláján a sorozatszám segítségével fel van tüntetve a gyártás hónapja és éve. Az első négy számjegy az évet adja meg, a további két számjegy a hónapot, utána pedig a sorszám következik.

II. Acsomagolás tartalma

Asztali köszörűgép 1 db Munkadarab -támasz 2 db Szikrafogó ablak 2 db Használati útmutató 1 db

Page 19

EXTOL 1020W

Horní frézka

III. Általános biztonsági utasítások

Tartsa ez t a „Használati útmutatót “ jó állapotban, a termék közelében, hogy szükség esetén a termék kezelője ismé telten el tudja olvasni. Ha a terméket kölcsönadja vagy eladja, soha ne felejtse el hozz átenni a teljes használati útmutatót.

EZT AFIGYELMEZTETÉST AZ EGÉSZ KÉZIKÖNYVBEN ALKALMAZZUK:

FIGYELMEZTETÉS!

Ezt a figyelmeztetést azokhoz az utasításokhoz használjuk, amelyek be nem tar tása áramütéses balesetet, tüzet és/vagy súlyos személyi sérülést okozhat.

FIGYELMEZTETÉS!

Olvassa el az összes utasítást. Az alábbi utasítások be nem tartása áramütéses balesetet, tüzet és/vagy súlyos személyi sérülést okozhat. Ezenkívül a jelen útmutatóban foglaltaktól eltérő módon történő használat a termékre nyújtott garancia elvesztésével járhat. „Az alábbi figyelmeztető utasításokban az „elektromos szerszám” kifejezés alatt elektromos hálózatról (flexibilis vezetéken keresztül), vagy akkumulátorról (flexibilis vezeték nélkül) táplált szerszámokat értünk.

Őrizze meg a has ználati útmutatót és jegyez ze meg a benne foglaltakat!

1 MUNKAKÖRNYEZET

a) A munkahelyet tar tsa tisztán és jól megvilágított

állapotban. Arendetlen és nem megfelelően

megvilágított munkahely baleset okozója lehet.

b) Az elektromos s zerszámot ne használja

robbanásveszélyes területen, ott ahol gyú lékony folyadékok és gázok vannak vagy por keletkezik.

Az elektro mos szerszámokban szikrák ke letkeznek, amelyek berobban thatják aport vagy agyú lékony gőzöket.

c) Elektrom os szerszámok használatakor ügyeljen,

hogy gyermekek és illeték telen személyek a szers zámhoz ne férjenek hozzá. Külső zavaró

hatások esetén elveszíthe ti uralmát aszerszám fele tt.

2 ELEKTROMOS BIZTONSÁG

a) Az elek tromos készülék flexibilis

csatlakozóvezetékén lévő csatlakozódugónak meg kell felelnie a hálózati csatlakozóaljnak . Soha semmilyen módon ne próbálja meg a csatlakozódugót megjavítani. Védőföldeléssel rendelkező készülékhez soha ne használjon csatlakozóadapter t. A nem javított, megfelel ő

csatlakozódugók c sökkentik az áramütés okozta balesetek bekövetkezésén ek veszélyét.

b) Ügyeljen, hogy a teste ne kerüljön érintkezésbe

földelt tárgyakkal, például c sővezetékkel, központi fűtési rends zer radiátoraival, tűzhelyekkel és hűtőszekrényekkel. Az áramütés

okozta balesetek bekövetkeztének veszélye nagyobb, ha a teste le van földelve.

c) Ügyeljen, hogy az elektromos szerszám ne kerüljön

érintkezésbe esővel, vízzel vagy nedvességgel. Ha

az elektromos szerszámba víz jut be, az áramütés okozta balesetek bekövetkeztének veszélye nagyobb lesz.

d) A flexib ilis csatlakozóvezetéket nem s zabad

a rendeltetésétől eltérő célra használni. Soha ne hordozz a és ne húzza az elek tromos szersz ámot a vezetékénél fogva, illetve ne húzz a ki a csatlakozódugót a csatlakozóaljból a vezetéknél fogva. Üg yeljen arra, hogy a vezeték ne kerüljön érintkezésbe forr ó felülettel, zsiradékokkal, éles élekkel é s mozgó alkatrészekkel. A sérü lt vagy

összekuszálódot t vezeték növeli az áramütés okozta balesetek bekövetkezésén ek veszélyét.

e) Szabad te rületen történő munkavégzéskor

használjon kültéri használatra szo lgáló hosszabbító káb elt. Kültéri használatra alkalmas

hosszabbító kábel h asználata csökkenti az áramütés okozta balesetek b ekövetkezésének veszélyét.

3 SZEMÉLYI BIZTONSÁG

a) Az elektromos szerszám használatakor legyen

figyelmes, fordítson figyelmet arra, amit éppen csinál, összpontosítson és józanul mérlegeljen. Ne dolgozzon az elektromos szerszámmal, ha fáradt vagy kábítószer, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám használatakor egy

pillanatnyi figyelmetlenség súlyos személyi sérülést okozhat.

Page 20

EXTOL 410120

Asztali köszörűgép

b) Használjon egyéni védőfelszerelést.

Mindig használjon szemvédő eszközt.

A munkakörülményeknek megfelelő védőfelszerelések (például porálarc, csúszásgátlással ellátott biztonsági lábbeli, kemény fejvédő és hallásvédő eszköz) használata csökkenti a személyi sérülés veszélyét.

c) Akadályozza meg, hogy a szerszám véletlenül

beinduljon. Mielőt t a csatlakozódugót a hálózati csatlakozóaljba helyezi, győződjön meg róla, hogy a gép kikapcsolt állapotban van. Ha

a szerszámot úgy viszi egyik helyről a másikra, hogy közben ujja a kapcsológombon van, vagy a szerszám csatlakozódugóját úgy dugja be a hálózati csatlakozóaljba, hogy közben a kapcsoló be van kapcsolva, baleset következhet be.

d) A szersz ám bekapcsolása előt t távolítsa el

a beállító eszközöket és kulc sokat. Az elekt romos

szerszám forgó részéhez rögzítve hagyott b eállító szerszám vagy ku lcs személyi sérülést okozhat.

e) Csak olyan helye n dolgozzon, ahol ezt

biztons ágosan megteheti. Munkavégzés során mindig őrizze meg egyensúlyát és st abil testhely zetét. Így jobba n uralni tud ja az elekt romos

szerszá mot előre nem látható hely zetekben.

f) Megfelelő módon öltözzön. Munkavégzé skor

ne viseljen laza ruházatot, illet ve ne hordjon ékszer eket. Ügyeljen arra, hogy haja, ruházata és kesztyűje elegendő távolságban legyen a mozgó alkatrés zektől. A laza ruházatot, az ékszereket és

a hosszú hajat a mozgó alkatrészek elkaphatják .

g) Ame nnyiben rendelkezésre áll p orelszívó és

porgyűjtő berendezés, ellenőrizze, hogy az csatlakoztatva van-e és a használata megfelelő módon történik. Porelszívó berende zés használata csökkent-

heti a por ke letkezése következtében fellépő ves zélyeket.

4 AZ ELEKTROMOS SZERSZÁMOK HASZNÁLATA ÉS GONDOZÁSA

a) Ne terhelje túl az elek tromos szerszámot.

Munkavégzéshez az elvégzendő munkának megfelelő szerszámot használjon. Az elek tromos

szerszámmal csak azt a tevékenységet lehet jól és biztonságosan végrehajtani, amelynek elvégzésére az készült.

b) Ne használjon olyan elektromos szerszámot,

amelyet a kapcsolóval nem lehet bekapcsolni és kikapcsolni. Az olyan elektromos szerszám, amely nem

kezelhető a kapcsolóval, veszélyes, és azt meg kell javítani.

c) A szerszám beállít ása, tartozékának cseréje

előtt, illetve mie lőtt az elektromos szer számot leteszi, szüntesse me g a szerszám hálózati csatlakoz tatását a csatlakozódugónak a hálózati csatlakozó aljból történő kihúzása révén. Ezeknek

a megelőző biztonsági intézkedéseknek révén csökken az elektromos s zerszám véletlen beindításának veszélye.

d) A nem használt elek tromos szerszámot úg y

tárolja, hogy gye rmekek ne férhess enek hozzá. Ne engedje meg, hogy a szerszámot olyan személyek használják, akik nem ismerkedtek meg annak működésével, illetve nem olvasták el ez t az útmutatót. Az e lektromos szerszám tapasz talatlan

használók kezéb en veszélyes.

e) Tartsa karban az elektromos szerszámot.

Ellenőrizze a készülék mozgó alkatrészeinek beállítását, illetve megfelelő mozgását; ellenőrizze, hogy nem láthatók-e a szerszámon repedések, az alkatrészek nem töröttek-e, vizsgálja meg a rögzítéseket, illetve minden olyan további körülményt, amely veszélyeztetheti az elektromos szerszám működését. Ha a szerszám megrongálódott, a további használat előtt meg kell javítani. Sok baleset okozója a nem megfelelően

karbantartott elektromos szerszám.

f) Tartsa éles és tis zta állapotban

a vágósze rszámokat. A me gfelelően karbantartott és

élezett s zerszámok kisebb valószínűséggel kapják el az anyagot és áll nak le. Éles és tiszta vágószers zámokkal a munkavégzés könnyebb é s biztonságosabb.

g) Az elektromos s zerszámokat, a tartozékokat,

a munkavégzéshez szüksége s eszközöket stb. az út mutatásoknak megfelelően, illet ve úgy kell használni, ahogyan az a konk rét elektr omos szerszámra vonatkozó előírás okban meg van adva, az ad ott munkakörülmények és az elvégzendő munka jellegének figyelembevételével. Az elek tromos szerszámok

nem rendeltetésszerű h asználata veszélyes helyzeteket eredményezhet.

Page 21

EXTOL 1020W

Horní frézka

5 SZERVIZ

a) Az elek tromos szers zám javítását szakember re

kell bízni, akinek az eredetivel azonos pótalkatrészeket kell használnia. I lyen módon

az el ektromos s zerszám ha sználata ugy anolyan bizton ságos lesz, mint a ja vítás előtt volt.

IV. Az asztali köszörűgép jellemzése

Az EX TOL CRAFT 410120 elektromos asztali köszörűgép hobby-jellegű használatra szolgáló berendezés, amely dur va és finom köszörülésre szolgál, száraz üzemmódban. A készülék elsősor ban kések, ollók, hidegvágók, vésők és más hasonló, éllel ellátott s zerszám megmunkálására, illet ve élének köszörülé sére szolgál. A berendezés bármilyen más célr a történő használat a kifejezetten tilo s. Az asztali köszörűgép megfelelő és biztonságos működé sének feltétele a jelen használati utasításb an megadott utasítások é s figyelmeztetések betartása. A biztonságos üzemeltetésre vonat kozó utasítások be nem tartása miatt bekövetkező károkért a gyártó, illetve a szállító nem felelős. A berendezés használatának megkezdése előtt figyelmesen olvassa el az alábbi ut asításokat. Legyen biztos b enne, hogy tudja, milyen módon kell az asztali köszörűgéppel dolgozni. Ügyeljen a készülék megfelelő, az alábbiak ban ismertetett karbantartására. A termék nem alkalmas rendszeres mindennapi munkavégzéshez, illetve professzionális használatra, hanem csak hobby-jellegű f elhasználásra készült.

V. Utalások ajelölésekre és piktogramokra

410120

230 V ~ | 50 Hz | 150 W ∅ 125 x 16 x 12,7 mm

= 2950 min-1 | M12

Madal Bal a.s. • P.O.Box 159 • CZ-76001 Zlín-P říluk y

Az első beindítás előtt figyelmesen olvassa el a használati utasítást.

Üzemelés közben minden körülmények között védőszemüveget és hallásvédő eszközt kell viselni.

Váltakozó áram.

Megfelel az Európai Unió követelményeinek.

VI. Alkatrészek és működtető elemek

1. be/ki kapcsoló

2. munkadarab-támasz

3. szikrafogó ab lak

4. védőborítás

5. adat tábla

6. csis zolókorong

VII. Ahasználat elvei és abiztonságos használat szabályai

• A használt korong átmérőjének meg kell felelnie az asztali köszörűgép gyártója által megadott értéknek. Nagyobb átmérőjű csiszolókorongot használni tilos.

• Az asztali köszörűgép bekapcsolása előtt minden esetben el kell végezni a csiszolókorongok hangpróbáját (a hibátlan csiszolókorong műanyag kalapáccsal történő könnyed ütésre tisz ta hangot ad). Ugyanez érvényes az új csiszolókorongok felszerelésekor is (a csiszolókorong a szállítás során megsérülhet). Törött, repedt vagy más módon sérült terméket használni tilos. Korongcsere után a készüléket minden esetb en legalább 5 percen keresztül terhelés nélkül járatni kell. A próbajárat ideje alatt tar tózkodjon a veszélyes zóna területén kívül.

• Tilos az asztali köszörűgépet védőborítás nélkül használni.

Page 22

EXTOL 410120

Asztali köszörűgép

• A berendezé s feszültségforráshoz történő csatlakoztatása előtt a k i/bekapcsolót minden esetben állítsa „0” helyzetb e.

• A készülék nem alkalmas nagy nedvességtar talmú környezetben történő munkavégzésre, továbbá tilos tűz- és robbanásves zélyes, valamint maró hatású anyagok közelében használni.

• Kizárólag olyan korongot használjon, amelyen fel van tüntetve annak gyártója, típusa, kötőanyaga, méretei, valamint maximális fordulatszáma, amelynek értéke nem lehet kisebb az asztali köszörűgép névleges fordulatszámánál. Soha ne használjon ismeretlen eredetű korongot!

• A csiszológépet és tartozékait szár az, lehetőség szer int állandó hőmérsékletű helyen kell tárolni.

• A c siszolókorongok befogásához kizárólag a készülékkel együt t szállított, eredeti befogókarimákat szabad használni. A befogókar ima és a csiszolókorong közé rugalmas anyagból, például gumiból vagy puha kartonból készült betétet kell tenni.

• Ne feledje, hogy a készülék kikapcsolás a után a csiszo lókorongok tovább forognak.

• A csiszolókorongok középs ő befogó furatát nem sz abad utólag át fúrással megnövelni.

• A munkadarab-támaszt és az állítható védő borítást a csiszolókorongokhoz minél közelebb kell beállítani (ezzel kapc solatban lásd a „Felszerelés ” című részt).

• A asztali köszörűgépet nem szabad a védőberende zések (munkadarab -támasz és az átlátszó szikrafogó ablak) nélkül használni. A munkavégzés során az alábbi távolságokat kell betartani:

munkadarab-támas z – korong: max. 3 mm;

szikrafogó a blak – korong: max. 5 mm.

• Az átlátszó védőfedelet mindig tart sa tisztán.

• A motor legmagasabb megengedet t üzemi hőmérséklete 80°C.

• A biztonságos köszörülés érdekében javasoljuk, hogy a készüléket csavarok segítségével szerelje fel a munkaasztalra, különösen akkor, ha a készüléket állandó jelleggel, ugyanazon a helyen kívánja használni.

FIGYELMEZTETÉS

A készülék kizárólag beltéri használatra szolgál. Tűz keletkezésének megakadályozása és az áramütés veszélyének kiküszöbölése érdekében ügyeljen, hogy a készüléket ne érje eső, illet ve a készülék ne leg yen kitéve nagy nedvességtartalmú levegő hatásának . Az asztali köszörűgép az emberi életre veszélyes nagyságú feszült séggel működik. Soha ne nyúljon a gép belsejében lévő alkatré szekhez. A készülék javítását szak szervizben kell elvégez tetni. A hálózati c satlakozókábelt óvja az éles tárgyak tól, a magas hőmérséklettől, a zsiradékoktól, valamint a nedvességtől és a víztől. Rendszeres en ellenőrizze, hogy a csatlakozókábel tökéletes állapotban

Page 23

EXTOL 1020W

Horní frézka

van-e, ille tve a kábelvédő szigetelés nem sérült-e meg. Amennyiben a kábel megsérül, ki kell cserélni vagy szakemberrel meg kell javíttatni. A kábel cseréje vagy javít ása előtt a készülékkel nem s zabad munkát végezni.

VIII. Felszerelés

• Az aszt ali köszörűgépet stabil munkaalapra kell felszerelni. Abban az esetben, ha a készüléket mindig ugyanazon az egy helyen fogja használni, rögzítse az alaphoz négy csavar ral.

• A készülékkel együtt szállított csavarok segítségével rögzíts e mindkét átlátszó szikrafogó ablakot (3) úgy, hogy a c siszolókorongok és a fedél f émrészei között legfeljebb 5 mmtávols ág legyen.

• E zután hasonló módon szerelje fel a munkadarabtámaszt (2). Itt is ügyeljen ar ra, hogy a csis zolókorong és a munk adarab-támasz közöt t legfeljebb 3 mm távolság legyen.

IX. Munkavégzés a berendezéssel

• Ellenőrizze, hogy a hálózati feszültség értéke megfelel-e a készülék adattábláján feltüntetett értéknek.

• Ellenőrizze, hogy a védőelemek és a csiszolókorongok egymás közötti távolsága megfelel-e az előírt minimális értéknek.

• A készüléket nem szabad folyamatos üzemben használni. A túlm elegedés megelőzés e érdekében 15-30 perces üzemelés után a készüléket ki kell kapcsolni, és hagyni kell lehűlni.

• A munkadarabot csak a szükséges erővel nyomja a csiszolókoronghoz. Ne feledje, hogy a munkadarab köszörülés közben erősen felmelegszik. Ezért munkavégzés közben viseljen megfelelő védőkesztyűt. A munkadarabot szükség esetén időnként hideg vízbe merítéssel hűtse le. Soha ne öntsön vizet a köszörűgépre és /vagy a korongokra!

• A munkavégzés során mindig használjon védőszemüveget.

X. Karbantartás

• A burkolatot és a készülék mozgó részeit ecsettel vagy nedves ruhával rendszeresen portalanítani kell. A felületet mindig alaposan szárítsa meg.

• A berendezésnek az élet tartama alatt semmilyen kenésre nincs szüksége.

• A készülék tisztításához ne használjon semmilyen oldószert!

• FIGYELEM! Karbantartási munka végzése előtt mindig szüntesse meg a készülék hálózati csatlakozását.!

XI. Hulladékmegsemmisítés

A termék élettartamának végén a keletkezett hulladék megsemmisítése során az érvényes jogszabályoknak megfelelően kell eljárni. A termék elektromos/elektronikus alkatrészeket

tartalmaz. Ne dobja a vegyes hulladékba, hanem adja le a hulladék-feldolgozónak vagy vigye oda, ahol visszaveszik vagy az ilyen jellegű hulladékok külön gyűjtőhelyére. A feltöltött üzemi anyagok veszélyes hulladékok. Ezeket az érvényes jogszabályoknak megfelelően és gyártójuk útmutatásainak megfelelően kezelje.

Page 24

EXTOL 410120

Asztali köszörűgép

XII. Garanciális feltételek

GARANCIÁLIS IDŐ

Jótállásra, sz avatosságra vonatkozó jogs zabályok, rendeletek: 151/2003. (IX.22) Korm. Rendelet; Ptk.

685.§ e) pont; Ptk. 305§ - 311/A-ig; 49/2003. (VII. 30.) GKM rendelet. Az említet t törvények rendelkezés eivel összhangban aMadal Bal Kf t. az Ön által megvásárolt termékre ajótállási jegyen feltüntetett garanciaidőt ad. Az alább megadott garanciális feltételek illetve ajótállási jegyen feltüntetett további feltételek teljesülé se esetén atermék javítását aMadal Bal Kft.-vel szer ződéses kapcsolatban álló szakszer viz agaranciális időszak ban díjmentesen végzi el.

GARANCIÁLIS FELTÉTELEK

1. Az eladó köteles a vevő részére átadni a rendben kitöltöt t jótállási jegyet. A jótállási jegybe minden adatot kitörölhetetlenül, az ér tékesítés időpontjában kell bevezetni.

2. A termék kiválasztásakor a vevőnek át kell gondolnia, hogy a ter mék az általa kívánt tulajdons ágokkal rendelkezik-e. Nem lehet később reklamációs ok, hogy a ter mék nem felel meg a vevő elvárásainak.

3. A garanciális javítási igény érvényesítésekor a terméket a rendben kitöltött eredeti garancialevéllel vagy a vásárlást igazoló más bizonylattal együ tt kell átadni.

4. Reklamáció esetén a ter méket tiszta állapotban, portól és szennyeződésektől mentesen, lehetős ég szerint az eredeti csomagolásba csomagolva kell átadni, úgy, hogy a szállítás során ne sérüljön meg. A meghibásodás okának pontos meghatározása, illet ve a tökéletes hibaelhárítás érdekéb en a termékkel együtt az eredeti tar tozékokat is át kell adni.

5. A szerviz nem felelős a termékek szállítás közben történő megsérüléséért.

6. A szerviz nem felelős a termékkel együt t beküldött olyan tar tozékokkal kapcso latban, amelyek nem tartoznak a termék alapfelszereléséhez . Kivételt képeznek azok az esetek, amikor a tar tozékot a termékről a tartozék káros odása nélkül nem lehet levenni.

7. A garancia kizárólag anyaghibák, gyártási hibák vagy technológiai feldolgozási hibák miatt bekövetkező meghibásodásokra vonatkozik.

8. A jelen garanciavállalás nem c sökkenti a törvényes jogokat, hanem kiegészíti a zokat.

9. A garanciális javítások elvégzésére kizárólag az erre meghatalmazással rendelkező E xtol márkaszer vizek jogosultak.

10. A gyártó felelős azért, hogy a termék a teljes garanciális időszakban – a ter mék használatára vonatkozó utasítások b etartása ese tén – a műszaki adatokban megadott tulajdons ágokkal és paraméterekkel rendelkezzen. A gyártó egyúttal fenntar tja a termék kialakí tásának előzetes figyelmeztetés nélkül tör ténő megváltoztatására vonatkozó jogát.

11. A garanciális igényjogosultság az alábbi es etekben megszűnik :

(a) a termék használata é s karbantartás a nem a

kezelési útmutatóban megadottak szerint történt

(b) A Madal Bal a.s. vállalat vagy a javítások

elvégzésével szerződés alapján megbízot t szerviz előzetes írásbeli enge délye nélkül a szerszám szerkezetéb e bármilyen beavatkozás történt.

vagy nem a rendeltetésének me gfelelő célra használták ;

(d) a termék valamely részegységét nem eredeti

részegységre c serélték;

(e) a termék meghibásodása vagy túlzott mértékű

elhasználódása nem megfelelő karbantar tás miatt következett b e;

(f) a termék meghibásodás a vagy sérülése vis major

miatt következett b e;

(g) a meghibásodást külső mechanikai hatás,

hőhatás vagy vegyi hatás okozta;

(h) a termék meghib ásodása nem megf elelő

körülmények között tör ténő tárolás vagy nem szakszerű kezelés miatt következett be;

(i) a termék meghibásodása (az adott típusra néz ve)

agresszív környezetet jelentő (p éldául poros vagy nagy nedve sségtartalmú) kör nyezetben történő használat miatt következett be;

Page 25

(j) a termék használata a megengedett terhelésszint

feletti terheléssel tör tént;

(k) a garancialevelet vagy a termék megvásárlását

igazoló bizonylatot (blokk vagy s zámla) bármilyen módon meghamisították.

12. A gyártó nem felelős a termék normál elhasználódásával kapcsolatos, illetve a termék nem rendeltetésszerű használata miatt bekövetkező hibákért.

13. A garancia nem vonatkozik a berendezés normál használata következtében várhatóan elhasználódó elemekre (például a lakkozásra, s zénkefére, stb.).

14. A garancia me gadása nem érinti a vevők azon jogait, amelyekkel a termékek vásárlásával kapcs olatban külön jogs zabályok alapján rendelkeznek.

GARANCIÁLIS IDŐ ALATTI ÉS GARANCIÁLIS IDŐ UTÁNI SZERVIZELÉS

A termékek javít ását végző szakszer vizek címe, a javítás ügymenetével kapcsolatos információk a ww w.madalbal. hu weboldalon találhatóak meg, illetve a szakszer vizek felsorolás a a termék vásárlásának helyén is beszerezhető. Tanácsadással a (1)-297-1277 ügyfélszolgálati telefonszámon állunk ügy feleink rendelkezésére.

EXTOL 1020W

Horní frézka

Page 26

EK megfelelőségi nyilatkozat

Madal Bal a.s. • Lazy IV/3356, 760 01 Zlín • szervezet azonosító szám: 49433717

tanúsítja, hogy az alább megadott típusjelöléssel rendelkező termék, működési elve és kialakítása alapján, amely

megegyezik a forgalomba hozot t termék működési elvével és k ialakításával, megfelel a kormányrendeletben

előírt, vonatkozó biztonsági követelményeknek. Amennyib en a termék koncepciójában általunk jóvá nem hagyott

módosítások történnek, a jelen nyilatkozat érvényét vesz ti.

EXTOL CR AFT 410120

ASZTALI KÖSZÖRŰGÉP 150 W, ∅125 mm

amelynek tervezése és gyár tása az alábbi s zabványokkal összhangban tör tént:

EN 55014-1:2006, EN 55014-2:2001+A1; EN 61000-3-2:2006, 61000-3-3:2005+A2; EN 61029-1:2003+A12;

EN 61029-2-4:2003+A1

illetve é s az alábbi jogszabályokkal összhangban történt (mindegyik esetében a hatályos szöveg):

2006/95 EK;

2004/108 EK;

2006/42 EK; 2000/14 EK;

2002/95 EK

Az EK megfelelősé gi nyilatkozatot a TÜV SÜD Produc t Service GmbH, München, Ger many minőségvizsgáló intézet által

kiadott E8N 080655256067, N8 08 0355256059, M8 08 0355256058 számú tanúsít ványok alapján adtuk k i.

Azon év u tolsó két számjegye, amelyben a terméket a CE jellel jelölték meg: 10

Zlín, 12. 3. 2012

Martin Šenkýř

a részvénytársaság igazgatótanác sának tagja

Page 27

EXTOL 1020W

Horní frézka
