Úvod

Vážený zákazníku, děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto v ýrobku.

Výrobek byl p odroben testům spolehlivosti, bezpečnos ti akvality předepsaných normami apředpisy Evropské unie. S jakýmikoli dotazy se obraťte na naše zákaznické aporadenské centrum:

II. Technické údaje

Objednávací číslo 401223

Příkon 800 W Síla úderu 2,5 J Počet příklepů min Otáčky bez zatížení min

-1

0-4700

-1

0-1050

www.extol.cz  [email protected] Tel.: +420 577 599 777

Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika Datum vydání: 5. 2. 2016

I. Charakteristika

SEKACÍ AVRTACÍ KLADIVO EXTOL® CRAFT 401223 JE URČENO:

a) K vrtání otvorů především světším průměrem než umožňují vrtačky, asice:

y s příklepem do betonu, cihel akamene

y bez příklepu do dřeva, kovu, umělé hmoty, keramiky apod.

b) Pro sekací práce do betonu, cihel, kamene aasfaltu (např. pro drážkování nebo vysekávání otvorů). Spoužitím pří-

slušných nástrojů také kodsekávání obkladaček, dlažby, omítky, stavebního lepidla apod.)

 Univerzální systém uchycení nástrojů SDS plus umožňuje rychlé beznástrojové uchycení nástroje.

 Mírou stisknutí provozního spínače lze jemně aplynule regulovat otáčky a/nebo počet příklepů azajistit tak jejich

pozvolný náběh, což jednak snižuje kroutící síly při rozběhu ataké šetří motor.

 Přepínání mezi pravým alevým chodem společně sjemnou regulací otáček umožňuje použít kladivo kpovolování

autahování šroubových spojů.

 Kladivo nalézá uplatnění jako pomocník při stavebních pracech vdomácím prostředí.

MAX. ØOTVORU VRTÁNÍ

do betonu 24 mm do oceli 13 mm do dřeva 35 mm

Plynulá regulace otáček/příklepů ANO Pravý/levý chod ANO

MOŽNOSTI POUŽITÍ

Vrtání bez příklepu ANO Vrtání spříklepem ANO Sekání ANO

Uchycení nástroje SDS plus Napájecí napětí/frekvence 220-240 V~50 Hz Akustický tlak L

- nejistota měření K±3 dB(A)

Akustický výkon L

- nejistota měření K±3 dB(A)

Celková hodnota vibrací na rukojeti

(nejistota měření K= ±1,5 m/s

pro vrtání do betonu a

pro drážkování a Hmotnost bez kabelu anástroje 2,9 kg Krytí IP 20 Třída ochrany- dvojitá izolace ano

(A) 89,4 dB(A)

(A) 100,4 dB(A)

)

h,HD

h,CH eq

14,936 m/s 14,898 m/s

Tabulka 1

CZCZ

Page 3

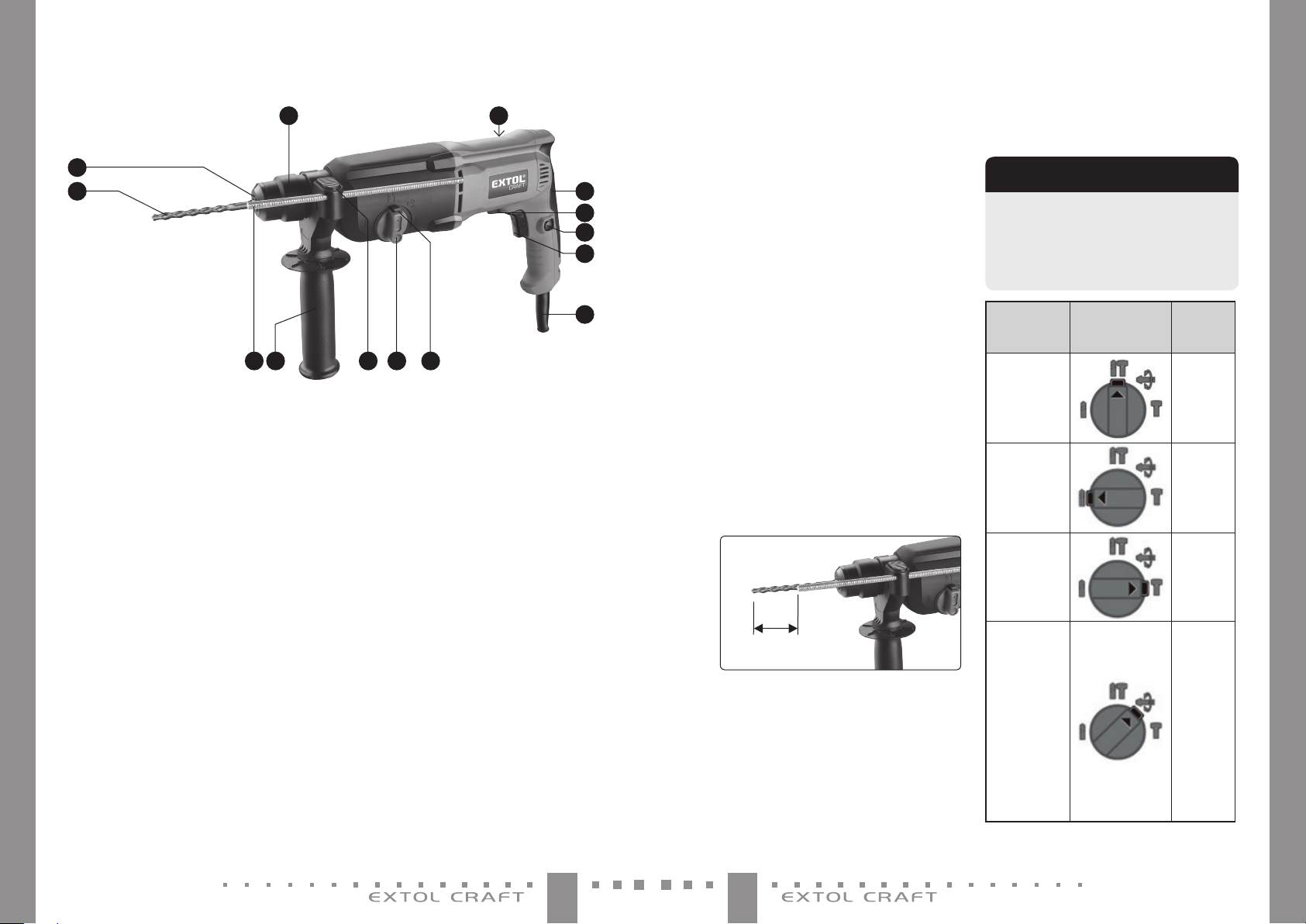

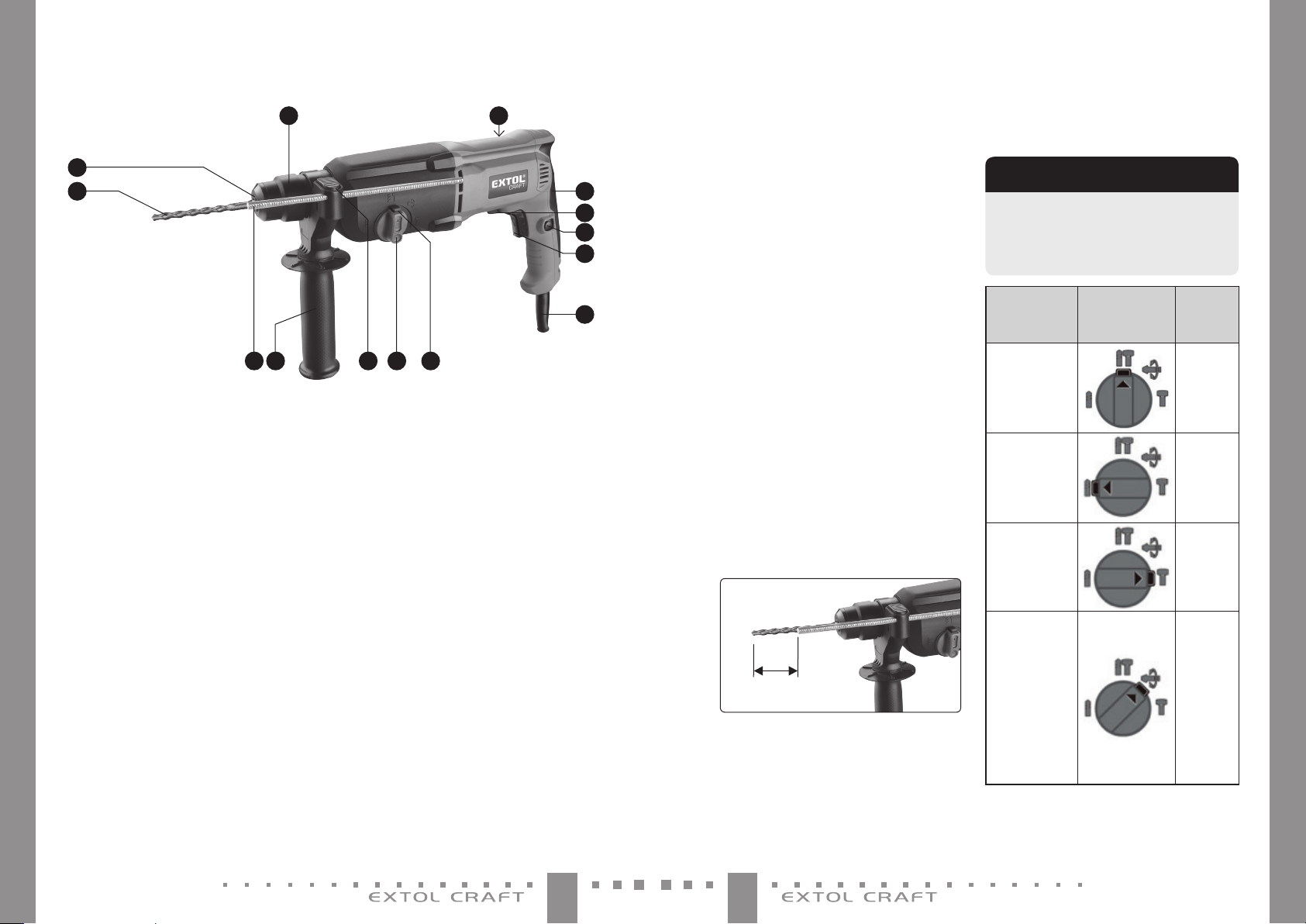

III. Součásti aovládací prvky

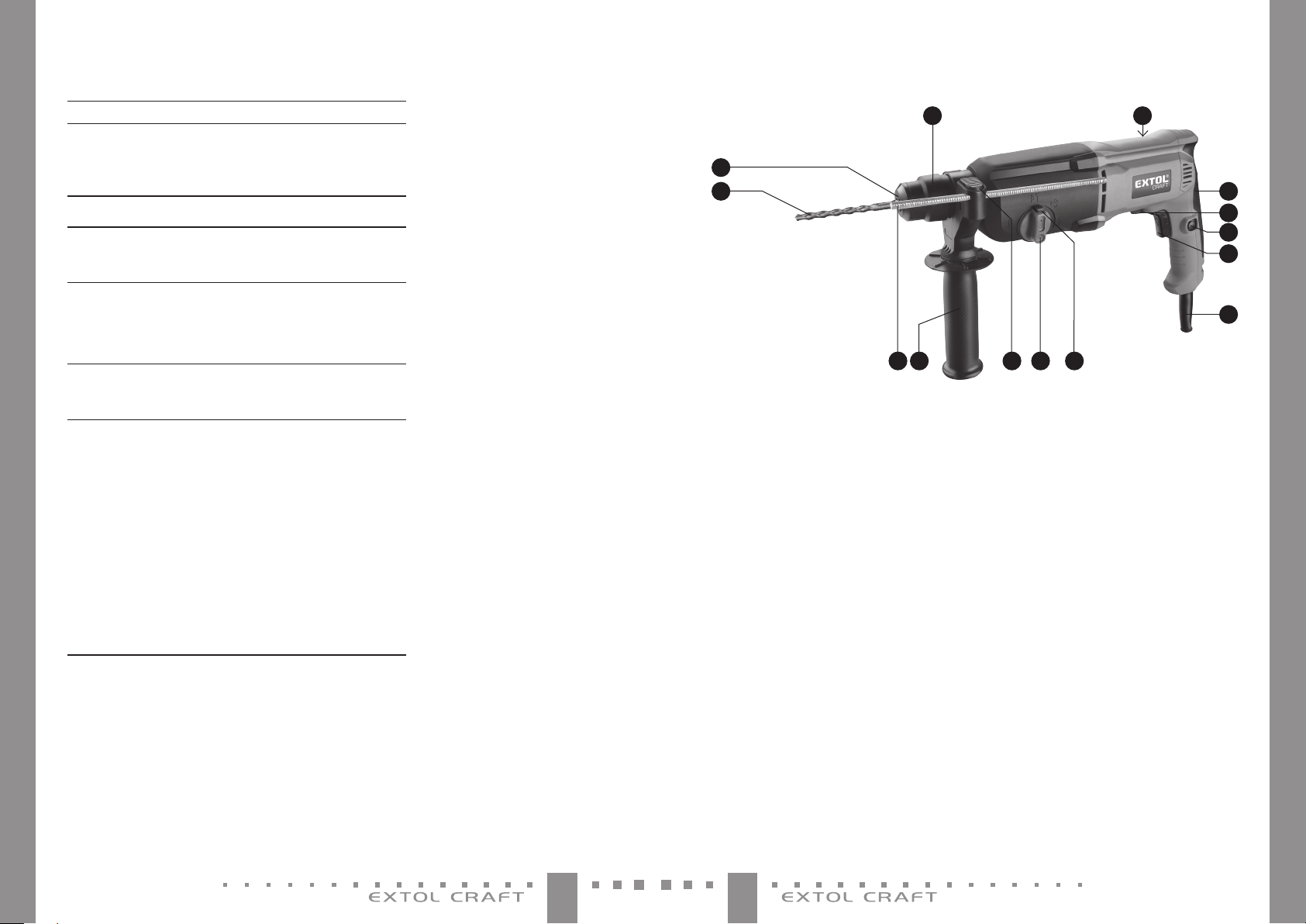

Obr.1, Pozice-popis

1) Pracovní nástroj (vrták)

2) Ochranná protiprachová krytka

3) SDS upínací hlava nástroje

4) Štítek stechnickými údaji

5) Zadní rukojeť

6) Přepínač směru otáčení

7) Tlačítko aretace provozního spínače vpoloze „zapnuto“

8) Provozní spínač- regulace otáček a/nebo příklepů

9) Přívodní (napájecí ) kabel

10) Tlačítko pro odjištění přepínače režimu práce

11) Přepínač režimu práce pro režim vrtání s příklepem/bez příklepu/sekání

12) Tlačítko aretace hloubkového dorazu na rukojeti

13) Hloubkový doraz

14) Polohovatelná (otočná) přední rukojeť

101113 1214

Obr. 1

IV. Před uvedením do provozu

• UPOZORNĚNÍ

y Před použitím si přečtěte celý návod kpoužití aponech-

te jej přiložený uv ýrobku, aby se sním obsluha mohla seznámit. Pokud výrobek komukoli půjčujete nebo jej prodáváte, přiložte kněmu itento návod kpoužití. Zamezte poškození tohoto návodu. Výrobce nenese odpovědnost za škody či zranění vzniklá používáním přístroje, které je vrozporu stímto návodem. Před použitím přístroje se seznamte se všemi jeho ovládacími prvky asoučástmi ataké se způsobem v ypnutí přístroje, abyste mohli ihned vypnout případě nebezpečné situace. Před použitím zkontrolujte pevné upevnění všech součástí azkontrolujte, zda nějaká část přístroje jako např. bezpečnostní ochranné prvky nejsou poškozeny, či špatně nainstalovány arovněž zkontrolujte přívodní kabel, zda nemá poškozenou izolaci. Za poškození se považuje izpuchřelý přívodní kabel. Přístroj spoškozenými částmi nepoužívejte azajistěte jeho opravu vautorizovaném ser visu značky- viz kapitola Servis aúdržba.

y Zamezte používání přístroje dětmi, osobami se sníženou

pohyblivos tí, smyslovým vnímání m nebo mentálním post ižením nebo osob ám snedostatkem zku šeností aznalost í nebo osobám nez nalých těchto pokynů, ab y používaly toto nářadí.

y Před jakýmkoli nastavováním, seřizováním, údržbou

kladiva, výměnou/vkládáním nástroje, odpojte přívodní kabel ze zásuvky el. napětí.

MONTÁŽ PŘEDNÍ RUKOJETI AHLOUBKOVÉHO DORAZU

6 7

• UPOZORNĚNÍ

y Nikdy nepoužívejte kladivo bez nainstalované přední

rukojeti. Přední rukojeť zajišťuje lepší ovladatelnost kladiva asnižuje riziko ztráty kontroly nad nářadím, které může vést ke zranění.

1. Otáčením rukojeti povolte objímku anasaď te ji na krk kladiva (viz. obr.1).

y Rukojeť před zajištěním natočte do takové polohy,

aby Vámi mohlo být kladivo během práce pevně, bezpečně apohodlně drženo.

2. Rukojeť vpotřebné poloze řádně zajistěte jejím otáčením.

y Pro potřebu odměření hloubky vrtaného otvoru je

možné do otvoru rukojeti při stisknutém tlačítku aretace hloubkového dorazu zasunout hloubkový doraz anastavit jej na potřebnou hloubku vrtu. Vzdáleností mezi koncem hloubkového dorazu akoncem vrtáku je vymezena hloubka (h) vrtaného ot voru, viz obr.2. Pro zajištění dorazu uvolněte tlačítko aretace hloubkového dorazu. Přesvědčte se, že je doraz řádně aretací zajištěn.

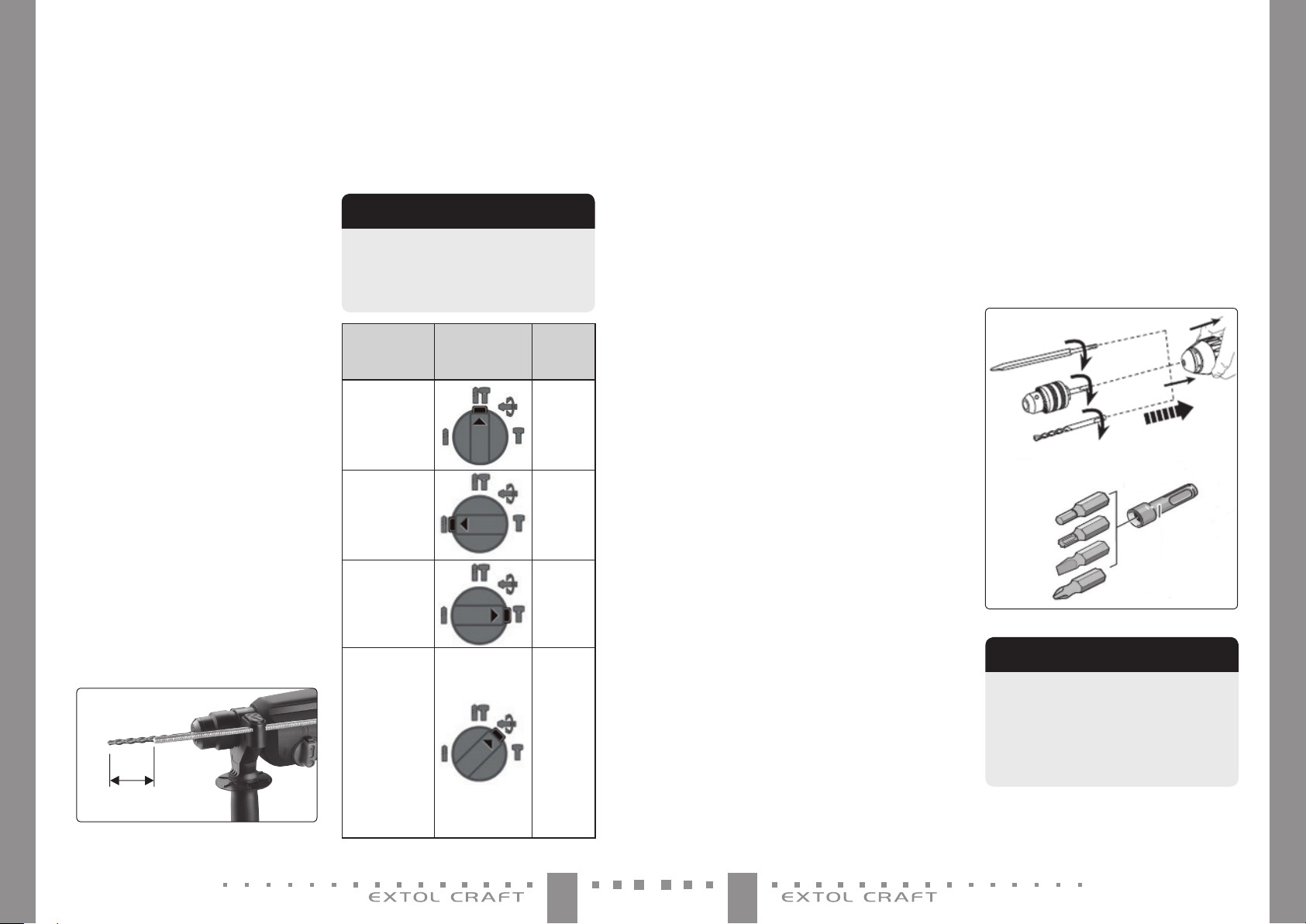

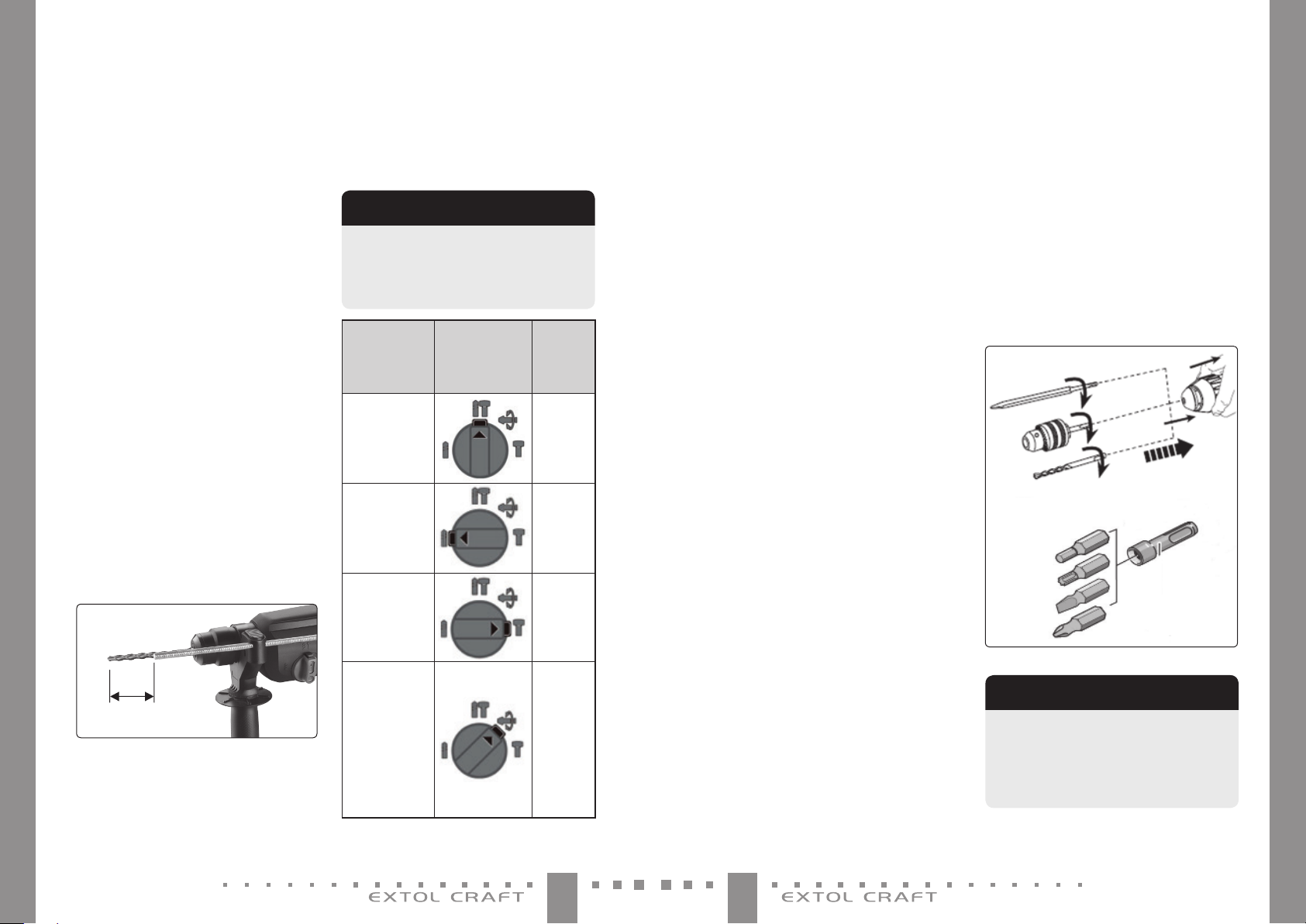

NASTAVENÍ REŽIMU PRÁCE

y Požadovaný režim práce, tj. režim vrtání spříklepem

nebo bez pří klepu; režim sekání zvolte otočením přepínače režimu práce do pozice symbolu pro příslušný režim práce dle následující tabulky 2. Pro otáčení přepínačem režimu práce je nutné jej nejprve odjistit

Obr. 2

stisknutím tlačítka, k terý je na přepínači (obr.1, pozice

10). Zvolený režim práce je nastavený tehdy, když dojde vpozici zvoleného pracovního režimu kzacvaknutí přepínače do uzamčené pozice avyskočení původně stisknutého odjišt‘ovacího tlačítka přepínače!

• VÝSTRAHA

Přenastavení režimu práce nikdy neprovádějte za chodu kladiva! Došlo by kjeho poškození. Režim práce lze přenastavit pouze pokud se upínací hlava neot áčí.

Režim práce

Vrtání s příklepem

Vrtání bez příklepu

Sekání

Funkce změny natočení sekáče do jiné polohy; funkce neslouží k trvalému nastavení polohy sekáče, ale pouze pr o případ okamžité potřeby.

Nastavení přepí-

nače pro uvede-

ný režim práce

Určeno

pro

materiál

Zdivo

Beton

Cihly

Dřevo

Kov

Plast

Zdivo

Beton

Cihly

Tabulka 2

CZCZ

Page 4

VLOŽENÍ/V YJMUTÍ PRACOVNÍHO NÁSTROJE

1. Zvolte pro danou činnost vhodný pracovní nástroj.

 Pro daný druh prováděné činnosti je nutné zvolit

vhodný nástroj, neboť od toho se odvíjí výsledek aefektivita práce.

y Například pro odsekávání dlaždic použijte plochý

sekáč; kprosekávání ot vorů, kodstranění spárovací hmoty atvorbě drážek použijte špičatý sekáč, kvysekávání kabelových žlábků použít dutý sekáč (není součástí dodávky) apod.

y Pro vrtání musí být zvolen vrták podle vrtaného

materiálu. Kvrtání do kovů atvrdých plastů používejte vrtáky zrychlořezné oceli (HSS).

Úchyt nástrojů SDS plus je univerzální ado těchto

kladiv lze uchytit sekáče ijiných výrobců.

2. SDS stopku nástroje důkladně očistěte textilií, případně osušte apřiměřeně namažte vazelínou.

y Stopka, na které je nános stavebního prachu,

kamínků apod. poškozuje SDS úchyt nástroje.

3. Zkontrolujte, zda není poškozen ot vor aokolí otvoru kolem stopky nástroje (ochranná protiprachová krytka).

y Protiprachová kry tka zamezuje vniknutí stavebního

prachu akamínků při vr tání/sekání do SDS upínacího systému hlavy abrání tak jeho poškození.

y Pokud budete provádět sekací či vrtací práce

vhorní svislé poloze-např. při vrtání do stropu, je nezbytné zajistit, aby se odpadávající materiál nedostal do upínacího systému nástroje či větracích otvorů motoru, např. odsáváním materiálu vhodným vysavačem nebo navléknutím vhodné ochrany na vrták /sekáč.

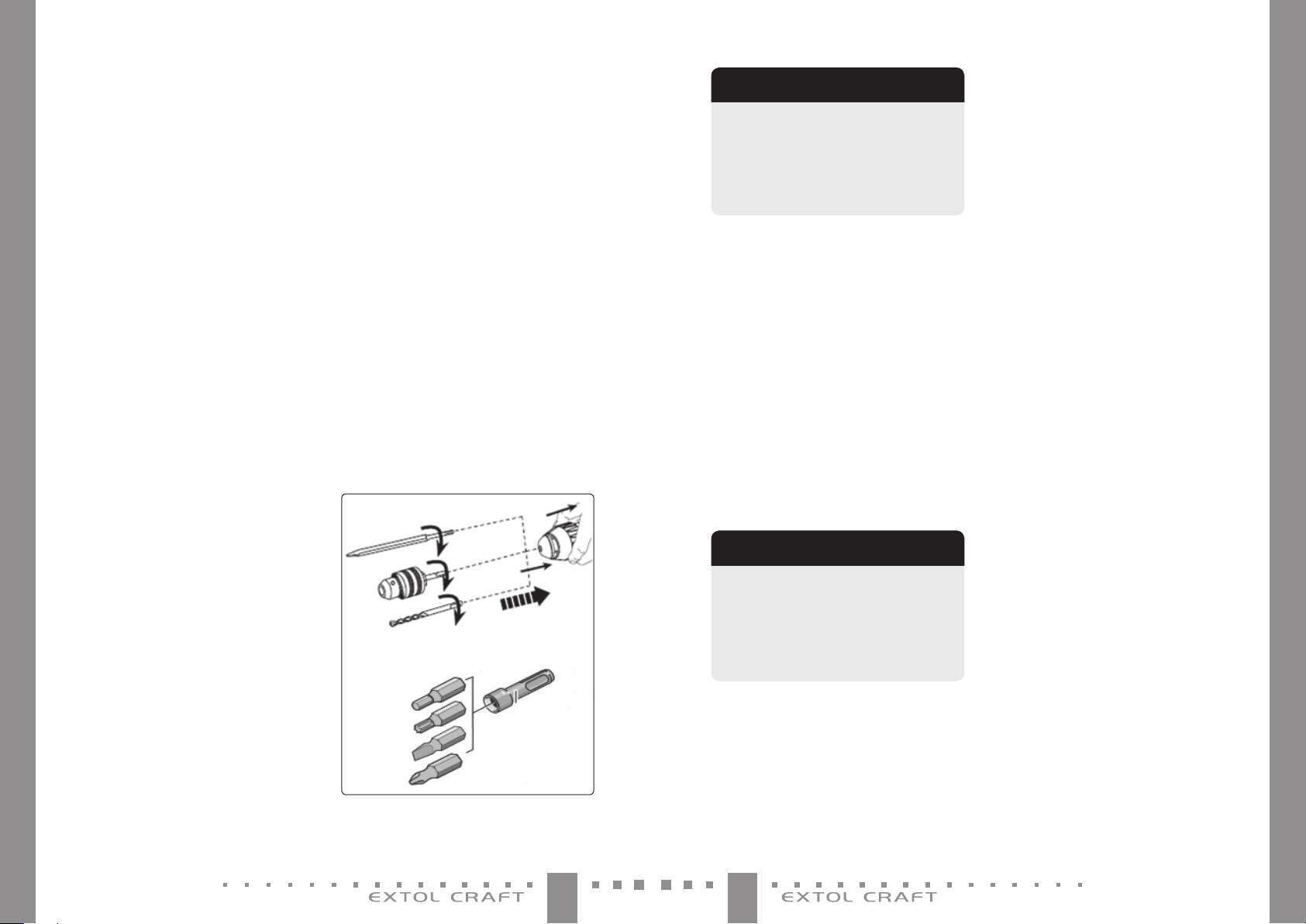

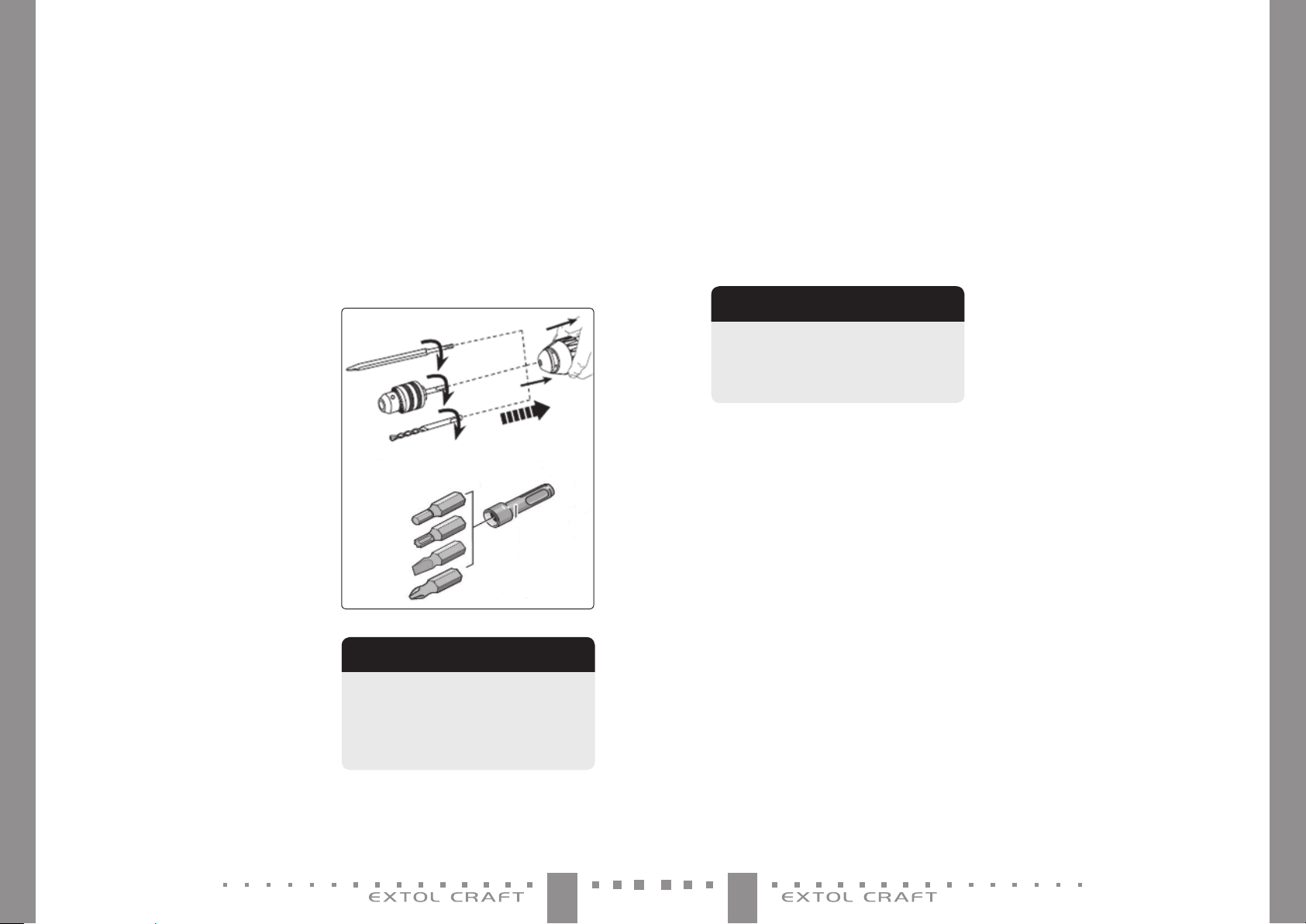

4. Do SDS upínací hlavy kladiva zasuňte nástroj následujícím způsobem:

a) Stlačte SDS upínací hlavu. b) Nástroj sSDS stopkou za přítlaku částečně

zasuňte do otvoru upínací hlavy apotáčejte jím, dokud se nástroj nezasune do drážek SDS upínací hlavy.

c) Nástroj do hlavy zasuňte až nadoraz apak

hlavu uvolněte.

d) Tahem za nástroj se přesvědčte, zda je

pevně uchycen vupínacím systému.

POZNÁMKA:

y Je přirozené, že uchycený nástroj má vůli vpohybu ve

směru osy nástroje ave směru rotace.

 Pro upnutí vr táku smenším průměrem vrtání je

možné do SDS upínací hlavy kladiva zasunout standardní sklíčidlovou hlavu používanou na vrtačkách vybavenou SDS plus stopkou nebo také unášeč bitů (nejsou součástí dodávky), viz. obr.3.

• UPOZORNĚNÍ

Při používání sklí čidlové hlavy sSDS upínací stopkou nebo unášeče bitů pro utahování či povolování šroubových spojů, nesmí bý t použit pracovní režim spřík lepem, neboť by je silný pří klep kladiva poškodil.

Obr. 3

VYJMUTÍ NÁSTROJE ZSDS UPÍNACÍ HLAVY

y Stlačte SDS upínací hlavu avložený nástroj zhlavy

vyjměte. Pak upínací hlavu uvolněte.

NASTAVENÍ SMĚRU OTÁČENÍ

y Přepínačem směru otáčení (obr.1, pozice 6) nastavte

požadovaný směr otáčení pracovního nástroje.

 Pro otáčení doleva přepněte přepínač doprava při

držení kladiva vpozici pro jeho používání.

 Pro otáčení doprava přepněte přepínač do směru

provozního spínače.

• VÝSTRAHA

Změnu směru otáčení přepínačem nikdy neprovádějte za chodu kladiva! Došlo by kjeho poškození. Směr otáčení lze změnit pouze pokud se upínací hlava neotáčí.

V. Zapnutí/regulace otáček/aretace provozního spínače/ vypnutí

• UPOZORNĚNÍ

y Před uvedením kladiva do chodu vždy zkontrolujte,

zda nejeví známky poškození či opotřebení azda jsou všechny nainstalované součásti řádně připevněny azajištěny. Za poškození se považuje izpuchřelý napájecí kabel. Poškozený přístroj neuvádějte do chodu azajistěte jeho opravu vautorizovaném servisu značky Extol®. Dojde-li kpoškození během používání kladiva, ihned jej odpojte od zdroje el. proudu azajistěte jeho opravu vautorizovaném servisu značky Ex tol®.

ZAPNUTÍ

y Před zapojením přívodního kabelu do zásuvky sel.

napětím zkontrolujte, zda hodnota napětí vzásuvce odpovídá hodnotě uvedené na štítku na nářadí. Kladivo lze používat vrozsahu napětí 220-240 V~50 Hz.

1. Koncovku přívodního kabelu zasuňte do zásuvky el. proudu.

2. Nářadí uveďte do chodu stisknutím provozního spínače.

3. Mírou stisknutí provozního spínače lze jemně aplynule regulovat počet otáček a/nebo příklepů.

ARETACE PROVOZNÍHO SPÍNAČE

y Pro dlouhodobější nepřerušovanou práci je možné po

stisknutí provozního spínače stisknout aretační tlačítko (obr.1, pozice 7) azajistit jej tak ve stisknuté poloze pro trvalý chod bez nutnosti stisknutí.

 Pro uvolnění zaaretovaného spínače zpozice

„zapnuto“ stiskněte provozní spínač atím dojde kjeho uvolnění.

y Před uvedením kladiva do chodu si funkci aretace

spínače ajejí deaktivaci předem vyzkoušejte pro případ potřeby rychlého vypnutí kladiva.

VYPNUTÍ

y Pro vypnutí uvolněte provozní spínač.

CZCZ

Page 5

VI. Způsob práce

y Při práci používejte osobní ochranné pomůcky, zejména

ochranu sluchu- vystavení hluku může poškodit sluch či zapříčinit ztrátu sluchu, zraku arespirátor střídou filtru P2 pro ochranu dýchacích cest před prachem- prach je zdraví škodlivý, dále vhodné rukavice- nejlépe rukavice antivibrační úpravou.

y Před započetím práce se přesvědčte, zda vsekaném/

vrtaném materiálu nejsou přítomna rozvodná vedení např. elektřiny, vody, plynu, páry apod., neboť poškozením těchto vedení může dojít kúrazu, výbuchu adalším hmotným škodám. Pro zjištění těchto vedení použijte vhodný detektor kovů aelektřiny apřípadně jej porovnejte svýkresovou dokumentací.

y Kladivo drž te pevně oběma rukama na úchopových

plochách přední azadní rukojeti při stabilním apevném postoji těla. Kladivo má silný záběr amůže tak dojít knarušení stability obsluhy apřípadnému zranění. Také tento způsob držení nářadí na plastových rukojetích snižuje riziko úrazu el. proudem při zásahu skry tého el. vedení, které se může dostat na kovové díly stroje azpůsobit úraz el. proudem.

y Připadá-li to vúvahu, obrobek zajistěte např. svěrkou

nebo ve svěráku, aby se během práce nemohl vymrštit azpůsobit tak případně zranění.

SEKÁNÍ

y Princip sekání je založen na postupném rozrušování

materiálu působením úderů azanořováním klínu sekáče, proto je nutné drážkování ažlábkování provádět postupně po vrstvách.

VRTÁNÍ

y Při dlouhodobějším vrtání do dlaždic abetonu je možné

vrták chladit vodou. Vdůsledku velkých třecích sil se vrták silně zahřívá anásledně tupí. Dbejte na to, aby se nedostala voda do útrob kladiva, protože by mohlo dojít kúrazu elektrickým proudem. Kladivo odkládejte na suché místo, kde nehrozí vniknutí vody kladiva!

y Při vrtání otvorů do kovu vrtáky namažte chladící

emulzí na vrtáky, mazací pastou nebo strojním olejem.

y Než kladivo odložíte, vyčkejte, až se pracovní nástroj

zastaví, jinak rotující nástroj může při pokládání oněco zavadit azpůsobit tak ztrátu kontroly nad nářadím.

y Nikdy kladivo nepřenášejte, je-li vchodu anenechá-

vejte jej bez dozoru, pokud je připojené ke zdroji el. proudu. Zamezte tomu, aby si děti snářadím hrály.

VII. Všeobecné bezpečnostní pokyny

Tento „Návod kpoužití “ udržujte vdobrém stavu aponechávejte jej uložen uvýrobku, aby se sním, vpřípadě potřeby, mohla obsluha v ýrobku opětovně seznámit. Pokud výrobek komukoli půjč ujete nebo jej prodáváte, nikdy kněmu nezapomeňte přiložit té ž kompletní návod kpoužití.

Toto Upozornění se používá v celé příručce:

UPOZORNĚNÍ!

Toto upozornění se používá pr o pokyny, jejichž neuposlechnutí může vést k úrazu elek trickým proudem, ke vzniku pož áru a/nebo k vážnému zranění osob

VÝSTRAHA!

Přečtěte si všechny po kyny. Nedodržení veškerých následujících pok ynů může vést k úrazu elektrickým proudem, ke v zniku požáru a/nebo k v ážnému zranění osob. Dále může použív ání, které je v rozporu s tímto návodem, z apříčinit ztrát u záruky na výr obek. Výrazem „ elektrické nářadí“ ve všech dále uvedenýc h výstr ažných pokynech je myšleno jak elektrické nářadí napájené (p ohyblivým přívo dem) ze sítě, tak nářadí napájené z baterií (bez pohyblivého přívodu).

Zapamatujte si a uschovejte ty to pokyny!

1 PRACOVNÍ PROSTŘEDÍ

a) Udržujte pracoviště v čis totě a dobře osvětlené.

Nepořádek atmavá místa na pracovišti bývají příčin ou nehod.

b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vysk ytují hořlavé kapaliny, plyny nebo prach. Velek trickém nářadí vznikají jiskry,

které mohou zapálit prach nebo výpary.

c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob. Budete-l i vyrušováni, můžete ztratit

kontrolu nad prováděnou činností.

2 ELEKTRICKÁ BEZPEČNOST

a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy jakýmkoliv způsobem neupravujte vidlici. S nářadím, které má ochranné spoje-

ní se zemí, nikd y nepoužívejte žádn é zásuvkové adaptéry. Vidlice, které nejsou znehodnoceny úp ravami, aodpovídající

zásuvky omezí nebezp ečí úrazu elektrickým proudem.

b) Vyvarujte se dotyku těla s uzemněnými předměty, jako např. potrubí, tělesa ústřední ho topení, sporáky a chladnič ky. Nebezpečí úrazu elektrickým proudem j e

větší, je-li vaše tělo spojené se zemí.

c) Nevyst avujte elek trické nářadí dešti, vlhku nebo mokru. Vnikne-li do elektrického nářadí vod a, zvyšuje se

nebezpečí úrazu elek trickým proudem.

d) Nepouží vejte pohyblivý pří vod k jiným účelům. Nikdy nenos te a netahejte elekt rické nářadí za přívo d ani nevy trhávejte vidlici ze z ásuvky tahem za p řívod. Chraňte přívod před horkem, mastnotou, ostrými hranami a pohyb ujícími se částmi. Poškozené nebo zamotané

přívody zvyšují neb ezpečí úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití.

Používání prodlužovacího přívodu p ro venkovní použití omezuje nebezpečí ú razu elektrick ým proudem.

f) Použí váte-li elektrické nářadí ve vlhkých prostorech, používejte napájení chráněné proudovým chráničem (RCD). Používání RCD omezuje nebezpečí úrazu

elektrickým p roudem.

3 BEZPEČNOST OSOB

a) Při používání elektrického nář adí buďte pozorní, věnujte pozor nost tomu, co právě děláte, soustřeď te se a střízlivě uvažujte. Nepracujte s elektr ickým nářadím, js te-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilková nepozor nost při používání

elektrického nářad í může vést kvážnému poranění osob.

b) Používejte ochr anné pomůcky. Vždy používejte ochranu očí. Ochranné pomůcky jako např. respirátor,

bezpečnostní obuv sprotiskl uzovou úpravou, tvrdá pokrývka hlavy nebo ochrana sluchu, používané vsouladu spodmínkami práce, snižují nebezpečí p oranění osob.

c) Vyvarujte se neúmyslného spuštění. Ujistěte se, zda je spínač při zapojování vidlice do zásuvk y vypnutý.

Přenášení nářadí sprstem na spínači n ebo zapojování vidlice nářadí se zapnutým spína čem může být příčinou nehod.

d) Před zapnutím nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací n ástroj nebo klíč, který

ponecháte připevněn kotáčející se části elek trického nářadí, může být příčinou poranění osob. e) Pracujte jen tam, kam bezpe čně dosáhnete. Vždy udržujte stabilní postoj arovno váhu. Budete tak lépe

ovládat elektrické ná řadí vnepředvídaných situací ch.

f) Oblékejte se vhodným způsobem. Nepoužívejte volné oděvy ani šperky. Dbejte, aby vaše vlasy, oděv a rukavice byly dostatečně daleko od pohybujících se částí. Volné oděvy, šperky adlouhé vlasy mohou být zachy-

ceny pohybujícími se částmi.

g) Jsou-li k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby taková zařízení byla připojena a správně používána. Použití těchto

zařízení může omezit nebezpečí způsobená vznikajícím prachem.

4 POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ APÉČE ONĚ

a) Nepřetěžujte elektrické nářadí. Používejte správné nářadí, které je určené pro prováděnou práci. Správné

elektrické nářadí bu de lépe abezpečněji vykonávat práci, pro kterou bylo konstruováno.

b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoliv elektrické nářad í, které nelze

ovládat spínačem, je nebezp ečné amusí být opraveno.

c) Odpojujte nářadí vytažením vidlice ze síťové zásuvky před jakýmkoliv seřizováním, výměnou příslušenství nebo před uložením nepoužívaného elektrického nářadí. Tato preventivní bezpečnostní opatření omezují

nebezpečí nahodilého spuštění elektrického nářadí.

d) Nepoužívané elektrické nářadí ukládejte mimo dosahu dětí a nedovol te osobám, které n ebyly seznámeny s ele ktrick ým nářadím nebo s těm ito pokyny, aby nářadí p oužívaly. Elektrické ná řadí je vrukou nezkušených uživatelů nebezpečné. e) Udržujte elektrické nářadí. Kontrolujte seřízení pohybujících se částí a jejich pohyblivost, soustřeďte se na praskliny, zlomené součásti a jakékoliv další okolnosti, které mohou ohrozit funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším používáním zajis těte jeho opravu. Mnoho nehod je způsobeno

nedostatečně udržovaným elekt rickým nářadím. f) Řezací nástroje udržujte ostré a čisté. Správně udržované anaostřené řezací nástroje smenší pravděpodobností zachytí za materiál nebo se zablokují apráce snimi se snáze kontroluje.

g) Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte vsouladu stěmito pokyny atakovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, ato sohledem na dané podmínky práce adruh prováděné práce. Používán í

elektrického nářadí kprovádění jiných činností, než pro jaké bylo určeno, může vést knebezpečným situacím.

CZCZ

Page 6

ZÁRUČNÍ APOZÁRUČNÍ SERVIS

Pro uplatnění práva na záruč ní opravu zboží se obraťte na obchodníka, kde jste z boží zakoupili.

Pro pozáruč ní opravu se můžete také obr átit na náš autorizovaný ser vis.

Nejbližší servisní místa naleznete na w ww.extol.cz. Vpříp adě dotazů Vám poradíme na zá kaznické lince 222 745 130.

5 SERVIS

Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, které bude používat identické náhradní dí ly. Tímto způsobem bude zajištěna stejná úroveň bezpeč-

nosti elektrického nářadí jako před opravou.

VIII. Odkazy na štítek apiktogramy

Před použitím si přeč těte návod kpoužití.

Odpovídá požadavkům EU.

Symbol druhé třídy ochrany -dvojitá izolace.

Při práci používejte ochranu zraku, sluchu adýchacích cest střídou ltru P2.

Symbol elektroodpadu. Nepoužitelný výrobek nevyhazujte do směsného odpadu, ale odevzdejte jej kekologické likvidaci.

Sériové číslo

Vyjadřuje rok aměsíc výroby ačíslo výrobní série nářadí

Tabulka 3

IX. Čištění, údržba, servis

• UPOZORNĚNÍ

y Před jakoukoli údržbou, čištěním avýměnou nástroje

odpojte přívodní kabel od zdroje el. proudu.

KONTROLA/VÝMĚNA UHLÍKOVÝCH KARTÁČŮ

y Pokud bude patrné během provozu jiskření uvnitř

kladiva či nepravidelný chod, nechte vautorizovaném

servisu značky Extol® zkontrolovat opotřebení uhlí kových kartáčů, protože je nutný zásah do vnitřních částí kladiva. Vpřípadě výměny musí být uhlíky vyměněny za originální kusy dodávané výrobcem. Tvar avelikost uhlíků se liší podle modelu kladiva.

y Dbejte na to, aby SDS upínací hlava byla zbavena

kamínků, stavebního prachu či jiného abrazivního materiálu vznikajícího při sekání/vrtání, protože poškozují upínací systém.

y Udržujte čisté větrací otvory motoru, jinak může dojít

kpřehřívání motoru vdůsledku nedostatečného proudění vzduchu.

y K čištění povrchu kladiva používejte vlhkou textilii

namočenou např. vmýdlové vodě. Dbejte na to, aby nedošlo kvniknutí vody do útrob kladiva. K čištění nepoužívejte organická rozpouštědla např. na bázi acetonu, abrazivní čistící prostředky či prostředky soxidačními vlastnostmi, protože by poškodily povrch kladiva.

y V případě potřeby záruční opravy se obraťte na prodej-

ce, ukterého jste výrobek zakoupili, který zajistí opravu vautorizovaném servisu značky Extol®. Pro pozáruční opravu se obraťte přímo na autorizovaný servis značky Extol® (servisní místa naleznete na webových stránkách vúvodu návodu).

X. Likvidace odpadu

OBALOVÉ MATERIÁLY

y Obalové materiály vyhoď te do příslušného kontejneru

na tříděný odpad.

KLADIVO

y Výrobek obsahuje elektronické

součásti, které jsou nebezpečným odpadem. Podle evropské směrnice 2012/19 EU se elektrická zařízení nesmějí vyhazovat do směsného odpadu, ale je nezbytné jej odevzdat kekologické likvidaci na ktomu určená sběrná místa. Informace otěchto místech obdržíte na obecním úřadu.

XI. Záruční lhůta apodmínky

ODPOVĚDNOST ZA VADY ZÁRUKA

Dne 1.1.2014 vstoupil vúčinnost zákon č. 89/2012 Sb. ze dne 3. února 2012 ak tomuto datu se ruší zákony 40/1964 Sb.; 513/1991 Sb. a59/1998 Sb. ve znění pozdějších předpisů Odpovědnost za vady na Vámi zakoupený v ýrobek platí po dobu 2let od data prodeje. Uplatnění nár oku na bezplatnou záruční opravu se řídí z ákonem č. 89/2012 Sb. Při splnění ní že uvedených obchodních po dmínek, které jsou vsouladu stímto z ákonem, Vám výrobek bude bezplatně opraven.

ZÁRUČNÍ PODMÍNKY

1) Prodávající je povinen spotřebiteli zboží předvést (pokud to jeho povaha umožňuje) avystavit doklad okoupi vsouladu se zákonem. Všechny údaje vdokladu okoupi musí být vypsány nesmazatelným způsobem vokamžiku prodeje zboží.

2) Již při výběru zboží pečlivě zvažte, jaké funkce ačinnosti od výrobku požadujete. To, že výrobek nevyhovuje Vašim pozdějším technickým nárokům, není důvodem kjeho reklamaci.

3) Při uplatnění nároku na bezplatnou opravu musí být zboží předáno sřádným dokladem okoupi.

4) Pro přijetí zboží kreklamaci by mělo být pokud možno očištěno azabaleno tak, aby při přepravě nedošlo kpoškození (nejlépe voriginálním obalu). Vzájmu přesné diagnostiky závady ajejího dokonalého odstranění spolu svýrobkem zašlete ijeho originální příslušenst ví.

5) Servis nenese odpovědnost za zboží poškozené přepravcem.

6) Servis dále nenese odpovědnost za zaslané příslušenství, které není součásti základního vybavení výrobku. Výjimkou jsou případy, kdy příslušenství nelze odstranit zdůvodu vady výrobku.

7) Odpovědnost za vady („záruka“) se vztahuje na skr yté aviditelné vady výrobku.

8) Záruční opravu je oprávněn vykonávat v ýhradně autorizovaný servis značky Ex tol.

9) Vý robce odpovídá za to, že vý robek bude mít po celou dobu odpověd nosti za vady vlastn osti aparametr y uvedené vtechnic kých údajích, při dodr žení návodu kpoužití.

1110

10) Nárok na bezplatnou opravu zaniká, jestliže: a) výrobek nebyl používán audržován podle návodu

kobslu ze.

b) byl proveden jakýkoliv zásah do konstrukce stroje

bez předchozího písemného povolení vydaného firmou Madal Bal a.s. nebo autorizovaným servisem značky Extol.

c) výrobek byl používán vjiných podmínkách nebo

kjiným účelům, než ke kterým je určen.

d) byla některá část výrobku nahrazena neoriginální

součásti.

e) k poškození výrobku nebo knadměrnému opo-

třebení došlo vinou nedostatečné údržby.

f) výrobek havaroval, byl poškozen vyšší mocí či

nedbalostí uživatele.

g) škody vzniklé působením vnějších mechanických,

teplotních či chemických vlivů.

h) vady byly způsobeny nevhodným skladováním, či

manipulací svýrobkem.

i) výrobek byl používán (pro daný typ výrobku)

vagresivním prostředí např. prašném, vlhkém. j) výrobek byl použit nad rámec přípustného z atížení. k) bylo provedeno jakékoliv falšování dokladu

okoupi či reklamační zpráv y.

11) Odpovědnost za vady se nevztahuje na běžné opotřebení výrobku nebo na použití v ýrobku kjiným účelům, než ke kterým je určen.

12) Odpovědnost z a vady se nevztahuje na opotřebení výrobku, které je přirozené vdůsledku jeho běžného používání, např. obroušení brusných kotoučů, niž ší kapacita akumulátoru po dlouhodobém používání apod.

13) Poskytnutím záruky nejsou dotčena práva kupujícího, která se ke koupi věci váží podle zvláštních právních předpisů.

14) Nelze uplatňovat nárok na bezplatnou opravu vady, na kterou již byla prodávajícím posky tnuta sleva. Pokud si spotřebitel výrobek svépomocí opraví, pak v ýrobce ani prodávající nenese odpovědnost za případné poškození výrobku či újmu na zdraví vdůsledku neodborné opravy či použití neoriginálních náhradních dílů.

CZCZ

Page 7

EU aGS Prohlášení oshodě

Výrobce Madal Bal a.s. •Bartošova 4 0/3, 76001 Zlín •IČO: 49433717

prohlašuje,

že následně označené zařízení na základě své koncepce akonstrukce, stejně jako na trh uvedená provedení,

odpovídají př íslušným požadavkům Evropské unie.

Při námi neods ouhlasených změnách zařízení ztrácí toto prohlášení svou platnost.

Extol® Craft 401223

Sekací a vr tací kladivo

bylo navrženo av yrobeno ve shodě snásledujícími normami:

EN 60745-1:2009+A11:2010; EN 60745-2-6:2010; EN 550014-1:2006+A1+A2;

EN 55014-2:1997+A1+A2; EN 61000-3-2:2006+A1+A2; EN 61000-3-3:213; EN 62321:2008; ZEK 01.4-08

a předpisy:

2014/30 EU 2006/42 ES 2000/14 EC

2011/65 EU

Naměřená hladina akustického výkonu zařízení reprezentujícího daný typ:

100,4 dB(A); nejistota K= ±3 dB(A)

Garantovaná hladina akustického výkonu zařízení: 103 dB(A)

Úvod

Vážený zákazník, ďakujeme za dôveru, ktorú ste prejavili značke Ex tol® kúpou tohto výrobku.

Výrobok bol podrobený testom spoľahlivosti, be zpečnosti akvality predpísaným normami apredpismi Európskej únie. S akýmikoľ vek otázkami sa obráť te na naše zákaznícke aporadenské centrum:

www.extol.sk Fax: +421 2212 920 91  Tel.: +421 2212 920 70

Distribútor pre Slovenskú republiku: Madal Bal s.r.o., Pod gaštanmi 4F, 821 07 Bratislava Výrobca: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika Dátum vydania: 5. 2. 2016

I. Charakteristika

SEKACIE AVŔTACIE KLADIVO EXTOL® CRAFT 401223 JE URČENÉ:

a) Navŕtanie otvorov predovšetk ým sväčším priemerom než umožňujú vŕtačk y, asíce:

y s príklepom do betónu, tehál akameňa

y bez príklepu do dreva, kovu, umelej hmoty, keramiky apod.

b) Na sekacie práce do betónu, tehly, kameňa aasfaltu (napr. na drážkovanie alebo v ysekávanie otvorov). Spoužitím

príslušných nástrojov aj na odsekávanie obkladačiek, dlažby, omietky, stavebného lepidla apod.

 Univerzálny systém uchy tenia nástrojov SDS plus umožňuje rýchle uchytenie bez použitia nástrojov.

 Mierou stlačenia prevádzkového spínača je možné jemne aplynulo regulovať otáčky a/alebo počet príklepov

azaistiť tak ich pozvoľný nábeh, čo jednak znižuje krútiace sily pri rozbehu atiež šetrí motor.

 Prepínanie medzi pravým aľavým chodom spoločne sjemnou reguláciou otáčok umožňuje použiť kladivo na

povoľovanie auťahovanie skrutkových spojov.

 Kladivo nachádza uplatnenie ako pomocník pri stavebných prácach vdomácom prostredí.

Ve Zlíně 5. 2. 2016

Martin Šenkýř

člen představenstva a.s.

1312

SKCZ

Page 8

II. Technické údaje

III. Súčasti aovládacie prvky

Objednávacie číslo 401223

Príkon 800 W Sila úderu 2,5 J Počet príklepov min Otáčky bez zaťaženia min

MAX. ØOTVORU VŔTANIA

do betónu 24 mm do ocele 13 mm do dreva 35 mm

Plynulá regulácia otáčok/príklepov  ÁNO Pravý/ľavý chod ÁNO

MOŽNOSTI POUŽITIA

Vŕtanie bez príklepu ÁNO Vŕtanie spríklepom ÁNO Sekanie ÁNO

Uchytenie nástroja SDS plus Napájacie napätie/frekvencia 220-240 V~50 Hz Akustický tlak L

- odchýlka merania K±3 dB(A)

Akustický výkon L

- odchýlka merania K±3 dB(A)

Celková hodnota vibrácií na rukoväti

(odchýlka merania K= ±1,5 m/s

pre vŕtanie do betónu a

na drážkovanie a Hmotnosť bez kábla anástroja 2,9 kg Krytie IP 20 Trieda ochrany- dvojitá izolácia  ÁNO

-1

0-4700

-1

0-1050

(A) 89,4 dB(A)

(A) 100,4 dB(A)

)

h,HD

h,CH eq

14,936 m/s 14,898 m/s

Tabuľ ka 1

Obr. 1, Pozícia –popis

1) Pracovný nástroj (vrták)

2) Ochranný protiprachový kryt

3) SDS upínacia hlava nástroja

4) Štítok stechnickými údajmi

5) Zadná rukoväť

6) Prepínač smeru otáčania

7) Tlačidlo aretácie prevádzkového spínača v polohe „zapnuté“

8) Prevádzkový spínač –regulácia otáčok a/alebo príklepov

9) Prívodný (napájací ) kábel

10) Tlačidlo na odistenie prepínača režimu práce

11) Prepínač režimu práce pre režim vŕtania spríklepom/bez príklepu/sekanie

12) Tlačidlo aretácie hĺbkového dorazu na rukoväti

13) Hĺbkový doraz

14) Polohovateľná (otočná) predná rukoväť

101113 1214

6 7

Obr. 1

IV. Pred uvedením do prevádzky

• UPOZORNENIE

y Pred pou žitím si prečítajte celý návod na použitie apone-

chajte ho priložený pri výrobku, aby sa s ním obsluha mohla oboznámi ť. Ak výrobok niekomu požičiavate alebo predávate, pril ožte knemu aj tento návod na použi tie. Zabráňte poškodeniu tohto návodu. Výrobca nenesie zodpovednos ť za škody či zranenia vzniknuté použ ívaním prístroja, ktoré je vrozpore st ýmto návodom. Pred použitím prís troja sa oboznámte so všetkými jeh o ovládacími prvkami asúčasť ami atiež so spôsobom v ypnutia prístroja, aby ste ho mohli vprípade nebezpečn ej situácie ihneď vypnúť. Pred použit ím skontrolujte pevné upev nenie všetkých súčastí askontr olujte, či niektorá čas ť prístroja, ako sú napr. bezpečnostné ochranné prvky, nie je poškodená, či nesprávne nainštalovaná atakisto skontrolujte prívodný kábel, či nemá po škodenú izoláciu. Za poškodenie sa považuje aj popraskaný prívodný k ábel. Prístroj spoškod enými časťami nepoužívajte azaisti te jeho opravu vautorizova nom servise značk y –pozrite kapitolu Ser vis aúdržba.

y Zabráňte tomu, aby prístroj používali deti, osoby so

zníženou pohyblivosťou, zmyslovým vnímaním alebo mentálnym postihnutím alebo osoby snedostatkom

1514

SKSK

Page 9

skúseností aznalostí alebo osoby, ktoré nie sú oboznámené stýmito pokynmi, aby používali toto náradie.

y Pred akýmkoľvek nastavovaním, údržbou kladiva,

výmenou/vkladaním nástroja, odpojte prívodný kábel od zásuvky el. napätia.

MONTÁŽ PREDNEJ RUKOVÄTE AHĹBKOVÉHO DORAZU

• UPOZORNENIE

y Nikdy nepoužívajte kladivo bez nainštalovanej prednej

rukoväti. Predná rukoväť zaisťuje lepšiu ovládateľnosť kladiva aznižuje riziko straty kontroly nad náradím, ktoré môže viesť ku zraneniu.

1. Otáčaním rukoväte povoľ te objímku anasaďte ju do drážok na krku kladiva (pozrite obr. 1).

y Rukoväť pred zaistením natočte do takej polohy,

aby ste mohli kladivo počas práce pevne, bezpečne apohodlne držať.

2. Rukoväť vpotrebnej polohe riadne zaistite jej otáčaním.

y Na odmer anie hĺbky vŕtané ho otvoru je možné do otvo ru

rukoväti pri s tlačenom tlačidle aretác ie hĺbkového dorazu zasunúť hĺb kový doraz anastavi ť ho na potrebnú hĺbku vr tu. Vzdialenosťou medzi koncom hĺbkového dorazu akoncom vrtáka je vymedzená hĺbka (h) vŕtaného ot voru, pozrite obr. 2. Na zaistenie dorazu uvoľníte tlačidlo aretácie hĺbkového dorazu. Presvedčte sa, či je doraz aretáciou riadne zaistený.

NASTAVENIE REŽIMU PRÁCE

y Požadovaný režim práce, t. j. režim vŕtania spríklepom

alebo bez príklepu; režim sekania zvoľte otočením prepínača režimu práce do pozície symbolu pre príslušný

Obr. 2

režim práce podľa nasledujúcej tabuľ ky. Na otáčanie prepínačom režimu práce je nutné ho najprv odistiť stlačením tlačidla, ktor ý je na prepínači (obr. 1, pozícia

10). Zvolený režim práce je nastavený vtedy, keď dôjde vpozícii zvoleného pracovného režimu kzacvaknutiu prepínača do uzamknutej pozície avyskočeniu pôvodne stlačeného odisťovacieho prepínača!

• VÝSTRAHA

Úpravu režimu práce nikdy nerobte za chodu kladiva! Došlo by kjeho poškodeniu. Režim práce je možné upraviť iba ak sa upínacia hlava neotáča.

Režim práce

Vŕtanie spríklepom

Vŕtanie bez príklepu

Sekanie

Funkcia zmeny natočenia sekáča do inej pol ohy; funkcia neslúži na trvalé nastavenie polohy sekáča, ale ib a pre prípad okamžitej potreby.

Nastavenie

prepínača pre

uvedený režim

práce

Určené

pre mate-

riál

Murivo

Betón

Teh ly

Drevo

Kov

Plast

Murivo

Betón

Teh ly

Tab uľk a 2

VLOŽENIE/VYTIAHNUTIE PRACOVNÉHO NÁSTROJA

1. Zvoľ te pre danú činnosť vhodný pracovný nástroj.

 Pre daný druh vykonávanej činnosti je nutné zvoliť

vhodný nástroj, pretože od toho sa odvíja výsledok aefektivita práce.

y Napríklad na odsekávanie dlaždíc používajte plochý

sekáč; na presekávanie otvorov, na odstránenie škárovacej hmoty atvorbu drážok použite špicatý sekáč, na vysekávanie káblových žliabkov použite dutý sekáč (nie je súčasťou dodávky) apod.

y Na vŕtanie musíte zvoliť vrták podľa materiálu,

do ktorého budete vŕtať. Navŕtanie do kovov atvrdých plastov používajte vr táky zrýchloreznej ocele (HSS).

Úchyt nástrojov SDS plus je univerzálny ado týchto

kladív je možné uchytiť sekáče aj iných výrobcov.

2. SDS stopku nástroja dôkladne očistite textíliou, prípadne osušte aprimerane namažte vazelínou.

y Stopka, na ktorej je nános stavebného prachu,

kamienkov atď. poškodzuje SDS uchytenie nástroja.

3. Skontrolujte, či nie je poškodený otvor aokolie otvoru okolo stopky nástroja (ochranný protiprachový kryt).

y Protiprachový kryt zabraňuje vniknutiu stavebného

prachu akamienkov pri vŕtaní/sekaní do SDS upínacieho systému hlavy abráni tak jeho poškodeniu.

y Ak budete vykonávať sekacie či vŕtacie práce

vhornej zvislej polohe –napr. pri vŕtaní do stropu, je nevyhnutné zaistiť, aby sa padajúci materiál nedostal do upínacieho systému nástroja či vetracích otvorov motora, napr. odsávaním materiálu vhodným vysávačom alebo natiahnutím vhodnej ochrany na vrták/sekáč.

4. Do upínacej hlavy SDS kladiva zastrčte nástroj nasledujúcim spôsobom:

a) Stlačte SDS upínaciu hlavu. b) Nástroj so stopkou SDS za prítlaku čiastočne

zastrč te do otvoru upínacej hlavy aotáčajte

ním, kým sa nástroj nezastrčí do drážok upínacej hlavy SDS.

c) Nástroj do hlavy zastrčte až na doraz

apotom hlavu uvoľníte.

d) Ťahom za nástroj sa presvedčte, či je pevne

uchytený vupínacom systéme.

POZNÁMKA:

y Je prirodzené, že uchytený nástroj má vôľu vpohybe

vsmere osi nástroja av smere rotácie.

 Na upnutie vr táka smenším priemerom vŕtania je

možné do upínacej hlavy SDS kladiva zasunúť štandardnú skľučovadlovú hlavu používanú na vŕtačkách vybavenú stopkou SDS plus alebo aj unášač bitov (nie sú súčasťou dodávky), pozrite obr. 3.

Obr. 3

• UPOZORNENIE

Pri používaní skľ učovadlovej hlavy sSDS upínacou stop kou alebo unášača bitov na uťahovanie či povoľovanie skrutkových spojov, sa nesmie použiť pracov ný režim spríklepom, pretože by ich silný prí klep kladiva poškodil.

1716

SKSK

Page 10

VYBRATIE NÁSTROJA ZUPÍNACEJ HLAVY S DS

y Stlačte SDS upínaciu hlavu avložený nástroj zhlavy

vyberte. Potom upínaciu hlavu uvoľníte.

NASTAVENIE SMERU OTÁČANIA

y Prepínačom smeru otáčania (obr. 1, pozícia 6) nastavte

požadovaný smer otáčania pracovného nástroja.

 Na otáčanie doľava pprepnite prepínač doprava pri

držaní kladiva vpozícii pre jeho používanie.

 Pre otáčanie doprava prepnite prepínač do smeru

prevádzkového spínača.

• VÝSTRAHA

Smer otáčania nikdy nemeňte prepínačom za chodu kladiva! Došlo by kjeho poškodeniu. Smer otáčania je možné zmeniť iba ak sa upínacia hlava neotáča.

V. Zapnutie/regulácia otáčok/aretácia prevádzkového spínača/ vypnutie

• UPOZORNENIE

y Pred uvedením kladiva do chodu vždy skontrolujte,

či nejaví známky poškodenia alebo opotrebenia ači sú všetky nainštalované súčasti riadne pripevnené azaistené. Za poškodenie sa považuje aj prestarnutý napájací kábel. Poškodený prístroj neuvádzajte do chodu azaistite jeho opravu vautorizovanom servise značky Extol®. Ak dôjde kpoškodeniu počas používania kladiva, ihneď ho odpojte od zdroja el. prúdu azaistite jeho opravu vautorizovanom servise značky Extol®.

ZAPNUTIE

y Pred zapojením prívodného kábla do zásuvky sel.

napätím skontrolujte, či hodnota napätia vzásuvke zodpovedá hodnote uvedenej na štítku na náradí. Kladivo je možné používať vrozsahu napätia 220 –240 V~ 50 Hz.

1. Koncovku prívodného kábla zastrčte do zásuvky el. prúdu.

2. Náradie uvediete do chodu stlačením prevádzkového spínača.

3. Mierou stlačenia prevádzkového spínača je možné jemne aplynulo regulovať počet otáčok a/alebo príklepov.

ARETÁCIA PREVÁDZKOVÉHO SPÍNAČA

y Na dlhodobejšiu neprerušovanú prácu je možné po

stlačení prevádzkového spínača stlačiť aretačné tlačidlo (obr. 1, pozícia 7) azaistiť ho tak vstlačenej polohe pre trvalý chod bez nutnosti stlačenia.

 Na uvoľnenie zaaretovaného spínača zpozície

„zapnuté“ stlačte prevádzkový spínač atým dôjde kjeho uvoľneniu.

y Pred uvedením kladiva do chodu si funkciu aretácie

spínača ajej deaktiváciu vopred vyskúšajte pre prípad potreby rýchleho vypnutia kladiva.

VYPNUTIE

y Na vypnutie uvoľníte prevádzkový spínač.

VI. Spôsob práce

y Pri práci používajte osobné ochranné prostriedky, hlav-

ne ochranu sluchu -vystavenie sa hluku môže poškodiť sluch či zapríčiniť stratu sluchu, zraku arespirátor striedou filtra P2 na ochranu dýchacích ciest pred prachom- prach je zdraviu škodlivý, ďalej vhodné rukavicenajvhodnejšie sú rukavice santivibračnou úpravou.

y Skôr ako začnete pracovať, sa uistite, či vsekanom/

vŕtanom materiáli nie sú prítomné rozvodné vedenia, napr. elektriny, vody, plynu, pary apod., pretože poškodením týchto vedení môže dôjsť kúrazu, výbuchu aďalším hmotným škodám. Na zistenie týchto vedení použite vhodný detektor kovov aelektriny aprípadne ho porovnajte svýkresovou dokumentáciou.

y Kladivo drž te pevne oboma rukami na úchopových

plochách prednej azadnej rukoväti pri stabilnom apevnom postoji tela. Kladivo má silný záber amôže tak dôjsť knarušeniu stability obsluhy aprípadnému zraneniu. Takisto tento spôsob držania náradia na plastových rukovätiach znižuje riziko úrazu el. prúdom pri zásahu skr ytého el. vedenia, ktoré sa môže dostať na kovové diely stroja aspôsobiť úraz el. prúdom.

y Ak to prichádza do úvahy, obrobok zaistite napr.

zvierkou alebo vo zveráku, aby sa počas práce nemohol vymrštiť aspôsobiť tak prípadne zranenie.

SEKANIE

y Princíp sekania je založený na postupnom rozrušovaní

materiálu pôsobením úderov aponáraním klina sekáča, preto je nutné drážkovať ažliabkovať postupne po vrstvách.

VŔTANIE

y Pri dlhodobejšom vŕtaní do dlaždíc abetónu je možné

vrták chladiť vodou. Vdôsledku veľkých trecích síl sa vrták silno zahrieva anásledne tupí. Dbajte na to, aby sa nedostala voda do útrob kladiva, pretože by mohlo dôjsť kúrazu elektrickým prúdom. Kladivo odkladajte na suché miesto, kde nehrozí vniknutie vody do kladiva!

y Pri vŕtaní otvorov do kovu vrtáky namažte chladiacou

emulziou na vr táky, mazacou pastou alebo strojovým olejom.

y Skôr ako kladivo odložíte, počkajte, kým sa pracovný

nástroj úplne nezastaví, vopačnom prípade rotujúci

nástroj môže pri ukladaní oniečo zavadiť aspôsobiť tak stratu kontroly nad náradím.

y Nikdy kladivo neprenášajte, ak je vchode anenechá-

vajte ho bez dozoru, ak je pripojené kzdroju el. prúdu. Zamedzte tomu, aby sa deti snáradím hrali.

VII. Všeobecné bezpečnostné pokyny

Tento „Návod na použitie“ udržujte vdobrom st ave aponechávajte ho uložený uvýrobku, aby sa sním, vprípade potreby mohla obsluha výrobku znovu zoznámiť. Ak výrobok niekomu požičiavate alebo ho predávate, nikdy knemu tiež nezabudnite priložiť kompletný návod na použitie.

TIETO UPOZORNENIA SÚ OBSAHOM KAŽDEJ PRÍRUČKY:

• UPOZORNENIE

Toto upozornen ie sa používa pri po kynoch, ktor ých nesplnenie môže viesť kúrazu elektrickým prúdom, kvzniku p ožiaru alebo kvážne mu zraneniu osôb.

• VÝSTR AHA!

Prečítajte si všetk y pokyny. Nedodržanie všetkých nasledujúcich pokyno v môže viesť kúrazu elektrickým prúdom, kvzniku požiaru a/alebo kvážnemu zraneni u osôb. Ďalej môže používanie, ktoré je vrozpore st ýmto návodom, zapríčiniť stratu záruky n a výrobok. Výrazom „elektrické náradie“ vo všetkých ďal ej uvedených výstražných pokynoch je myslené elektri cké náradie napájané (pohyblivým prívodom) zo siete, aj náradie napájané zb atérií (bez pohyblivého prívodu).

Pamätajte si auschovajte tieto pokyny

1) PRACOVNÉ PROSTREDIE a) Udržujte pracovné prostredie čisté adobre

osvetlené. Neporiadok atmavé miesta na pracovisku

bývajú príčinou nehô d.

b) Nepoužívajte elektrické náradie vprostredí, kde hrozí nebezpečenstvo v ýbuchu, kde sa vysk ytujú horúce k vapaliny, plyny alebo prach.

Velektrickom náradí v znikajú iskry, ktoré môžu zapáliť prach alebo výpar y.

1918

SKSK

Page 11

c) Pri používaní elektrického náradia zabráňte vprístupe deťom aďalším osob ám. Ak budete

rušení, môžete stratiť kontrolu nad vyko návanou činnosťou.

2) ELEKTRICKÁ BEZPEČNOSŤ a) Vidlice pohyblivého prívodu elektrického ná-

radia musia vyhovovať sieťovej zásuvke. Nikdy žiadnym spôsobom neupravujte vidlicu. Spolu snáradím, k toré má ochranu uzemnením, nikdy nepoužívajte žiadne zásuvkové adaptéry.

Vidlice, ktoré nie sú znehodno tené úpravami, azodpovedajúce zásuvky obmedzia nebezpečenstvo úrazu elektrickým p rúdom.

b) Vyvarujte sa dot yku tela spredmetmi, ktoré sú uzemnené, ako je napr. potrubie, teles o ústredného vykurovania, šporáky achladničky.

Nebezpečenstvo úrazu elek trickým prúdom je väčšie, ak je vaše telo spojené zo zemou.

c) Elektrické náradie nenechávajte na daždi, vlhku alebo vmokrom prostredí. Ak sa do elek-

trického náradia dostane voda, z výši sa nebezpečenstvo úrazu elektrickým p rúdom.

d) Pohybliv ý prívod nepoužívajte na žiadne ďalšie účely. Nikdy nenoste aneťahajte elektrické náradie za prívod ani nevy trhávajte vidlicu zo zásuvky ťahom za prívod. Chráňte prívod pred teplom, mastnotou, ostrými hranami apohybujúcimi sa časťami. Poškodené alebo zamotané

prívody zvyšujú neb ezpečenstvo úrazu elektrickým prúdom.

e) Ak elektrické náradie použí vate vonku, používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie predlžovacieho prívodu

na vonkajšie použitie obmedzuje nebezpečenstvo úrazu elektrickým p rúdom.

f) Ak používate elektrické nárad ie vo vlhkých priestoroch, používajte napájanie chránené prúdov ým chráničom (RCD). Používanie R CD zabra-

ňuje nebezpečenstvu úrazu el ektrickým prúdom.

3) BEZPEČNOSŤ OSÔB a) Pri používaní elek trického náradia buďte po-

zorný, venujte pozornosť tomu, čo práve robíte, sústreďte sa atriezvo u važujte. Selektrickým náradím nepracujte ak ste unavený, alebo ak

ste pod vplyvom drôg, alkoholu alebo liekov.

Chvíľková nepozorn osť pri používaní elektrického náradia môže viesť kvážnemu porane niu osôb.

b) Používajte ochranné pomôcky. Vždy používajte ochranu očí. Ochranné pomôcky ako je napr. respirátor,

bezpečnostná obuv s úp ravou proti šmyku, tvrdá pokrývka hlavy alebo ochran a sluchu, používané vsúlade spodmienkami práce, znižujú nebezpečenstvo poranenia osôb.

c) Zabráňte neúmyselnému spusteniu. Skontrolujte, či je spínač pri zapájaní vidlice do zásuvk y vypnutý. Prenášanie náradi a sprstom na

spínači alebo zapája nie vidlice náradia so zapnutým spínačom môže byť príčinou neh ôd.

d) Skôr ako náradie zapnete, odstráňte všetky nastavovacie nástroje alebo kľúče. Nastavovací

nástroj alebo kľúč, k torý necháte pripevnený kotáčajúcej sa časti elektrického náradi a, môže byť príčinou poranenia osôb.

e) Pracujte len t am, kde bezpečne dosiahnete. Udržiavajte vždy stabilný postoj arovnováhu.

Budete tak lepšie ovládať elek trické náradie vnepredvídateľných situáciách.

f) Vhodne sa oblečte. Nepoužívajte voľné odevy ani šperk y. Dbajte na to, aby vaše vlasy, odev arukavice boli vdost atočnej vzdialenosti od pohybujúcich sa č astí. Voľné odevy, šperky adlhé

vlasy môžu zachytiť pohybujúce sa časti.

g) Ak sú kdispozícii prostriedky na pripojenie zariadenie na odsávanie azachytávanie prachu, zaistite, aby také zariadenia boli pripojené asprávne používané. Používanie týchto

zariadení môže obmedziť neb ezpečenstvo spôsobené vznikajúcim prachom.

4) POUŽÍVANIE ELEKTRICKÉHO NÁRADIE

ASTAROSTLIVOSŤ ONÁRADIE

a) Nepreťažujte elektrické náradie. Používajte správne náradie, ktoré je určené na vykonávanú prácu. Správne elektrické náradie bude lepšie ab ez-

pečnejšie vykonávať prácu, na k torú bolo skonštruované.

b) Ne používajte el ektrické nár adie, ktoré nejd e zapnúť avy pnúť spínačom. Každé elek trické náradie, ktoré

nejde ovládať spínačom, je neb ezpečné amusí byť opravené.

c) Náradie pred každým nastavovaním, výmenou príslušenstva alebo pred uskladnením odpojíte vytiahnutím vidlice zo sieťovej zásuvky. Tieto

preventívne bezpečnostné opatrenia obmedzujú nebezpečenstvo náhodného spustenia elektrického náradia.

d) Nepoužívané elek trické náradie uskladňujte mimo dos ahu detí anedovoľ te osobám, ktoré neboli zoznámené selektrickým náradím alebo stýmit o pokynmi, aby nár adie používali. Elektrické

náradie je vrukách neskúsených užívateľov nebe zpečné.

e) Elektrické náradie udržiavajte vdobr om technickom stave. Kontrolujte nastavenie pohybujúcich sa č astí aich pohyblivosť ,zameriavajte sa na praskliny, zlomené súčasti aaké koľvek ďalšie okolnosti, ktoré by mohli ohroziť funkčnosť elektrického náradia. Ak je náradie poškodené, pred ďalším použitím zaistite jeho opravu. Mnoho nehôd je spôsobených nedostatočnou

údržbou elektrického náradia.

f) Rezacie nástroje udržiavajte os tré ačisté.

Správne udržiavané anabrúsené re zacie nástroje sa zachytia alebo zablokuj ú omateriál soveľa menšou pravdepodobnosťou apráca snimi sa ľ ahšie kontroluje.

g) Elektrické náradie, príslušenstvo, pracovné nástroje atď, používajte vsúlade stýmito pokynmi, takým spôsobo m, aký je predpísaný pre konkrétne elektrické náradie, ato sohľadom na dané podmienky práce adruh vykonávanej práce. Používanie elektrického náradia na v ykonávanie

iných činností, než tých pre k toré bolo určené, môže viesť knebezpečným situáciám.

5) SERVIS a) Opravy vášho elek trického náradia z verte

kvalikovanej osobe, ktorá bude používať identické náhradné diely. Tak bude zaistená

rovnaká úroveň bezpečnosti elek trického náradia, ako bola pred jeho opravou.

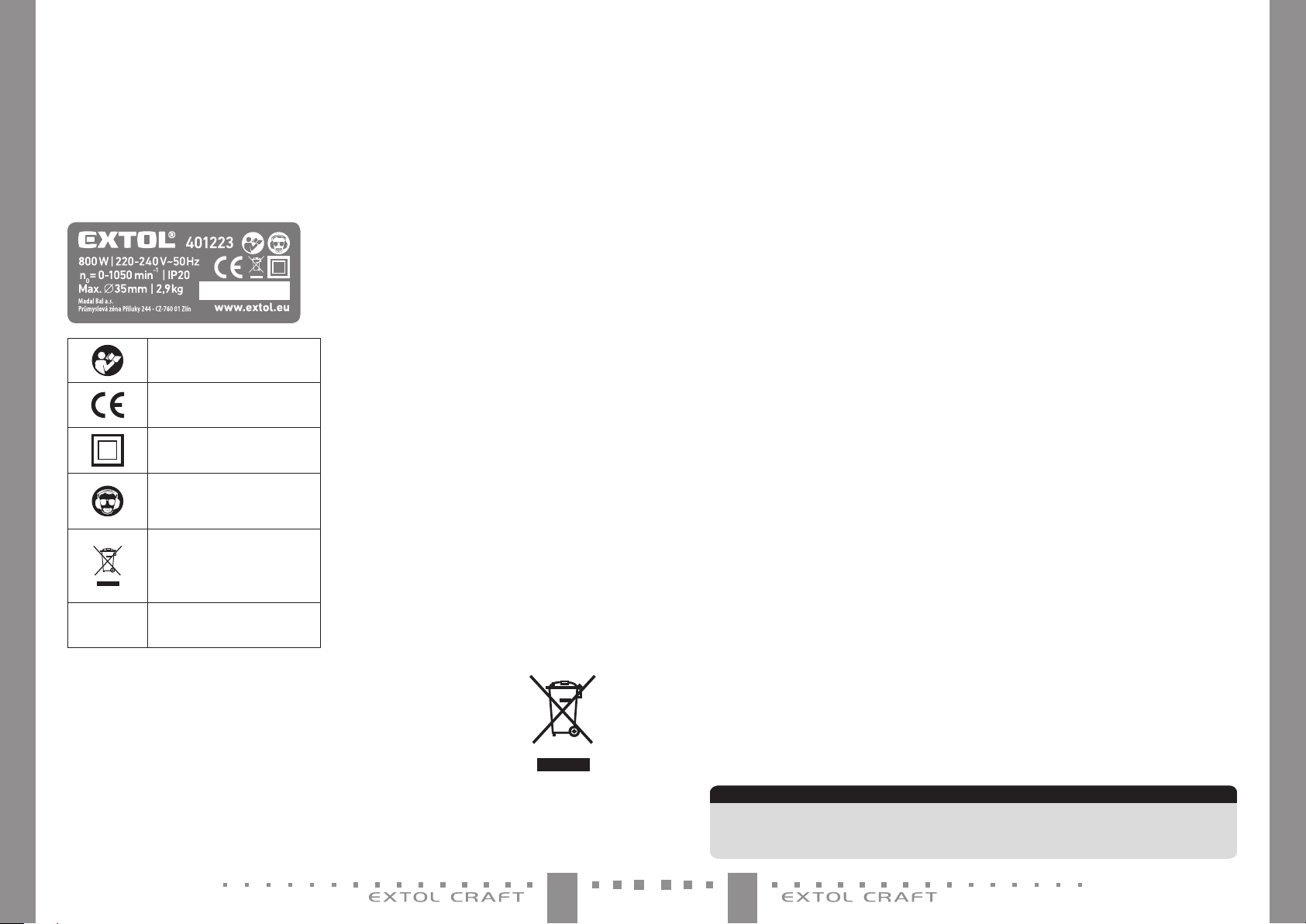

VIII. Odkazy na štítok apiktogramy

Pred použitím si prečítajte návod na použitie.

Zodpovedá požiadavkám EÚ.

Symbol druhej triedy ochrany

-dvojitá izolácia.

Pri práci používajte ochranu zraku, sluchu adýchacích ciest striedou ltru P2.

Symbol elektrického odpadu. Výrobok nevyhadzujte do komunálneho odpadu, ale odovzdajte ho na ekologickú likvidáciu.

Sériové číslo

Vyjadruje rok, mesiac v ýroby ačíslo výrobnej série náradia.

Tab uľk a 3

2120

SKSK

Page 12

ZÁRUČNÝ APOZÁRUČNÝ SERVIS

Pre uplatnenie práva na záručnú opravu tovaru sa obráť te na obchodníka, uk torého ste tovar zakúpili.

Pre opravu po up lynutí záruky sa tiež môžete obrátiť na náš autorizovaný ser vis.

Najbližšie s ervisné miesta nájdete na www.extol.sk. Vprípade, že budete potrebovať ďalšie inf ormácie,

poradíme Vám na: Fax: +421 2212 920 91 Tel.: +421 2212 920 70 E-mail: [email protected]

IX. Čistenie, údržba, servis

• UPOZORNENIE

y Pred každou údržbou, čistením avýmenou nástroja

odpojte prívodný kábel od zdroja el. prúdu.

KONTROLA/VÝMENA UHLÍKOVÝCH KIEF

y Ak bude počas prevádzky zjavné iskrenie vnútri kladiva

či nepravidelný chod, nechajte vautorizovanom servise značky Extol® skontrolovať opotrebenie uhlíkových kief,pretože je nutný zásah do vnútorných častí kladiva. Vprípade výmeny sa musia uhlíky vymeniť za originálne kusy dodávané výrobcom. Tvar aveľkosť uhlíkov sa líši podľa modelu kladiva.

y Dbajte na to, aby upínacia hlava SDS bola zbavená od

kamienkov, stavebného prachu alebo iného abrazívneho materiálu vznikajúceho pri sekaní/vŕtaní, pretože poškodzujú upínací systém.

y Udržujte čisté vetracie otvory motora, inak môže dôjsť

kprehrievaniu motora vdôsledku nedostatočného prúdenia vzduchu.

y Na čistenie povrchu kladiva používajte vlhkú textíliu

namočenú napr. vmydlovej vode. Dbajte na to, aby nedošlo kvniknutiu vody do útrob kladiva. Na čistenie nepoužívajte organické rozpúšťadlá, napr. na báze acetónu, abrazívne čistiace prostriedky či prostriedky soxidačnými vlastnosťami, pretože by poškodili povrch kladiva.

y V prípade potreby záručnej opravy sa obráťte na pre-

dajcu, uktorého ste výrobok kúpili aktorý zaistí opravu vautorizovanom servise značky Extol®. Pre pozáručnú opravu sa obráťte priamo na autorizovaný servis značky Extol® (servisné miesta nájdete na webových stránkach vúvode návodu).

X. Likvidácia odpadu

OBALOVÉ MATERIÁLY

y Obalové materiály vyhoď te do príslušného kontajnera

na triedený odpad.

KLADIVO

y Výrobok obsahuje elektronické súčas-

ti, ktoré sú nebezpečným odpadom. Podľa európskej smernice 2012/19 EÚ sa elektrické zariadenia nesmú vyhadzovať do komunálneho odpadu, ale je nevyhnutné ich odovzdať na ekologickú likvidáciu na na to určené zberné miesta. Informácie otýchto miestach obdržíte na obecnom úrade.

XI. Záručná lehota apodmienky

ZÁRUČNÁ DOBA

Zodpovednos ť za chyby (záruka) na Vami zakúpe ný výrobok platí 2rok y od dátumu zakúpenia podľ a zákona. Pri splnení nižšie uved ených obchodných podmien ok, ktoré sú vsúlade stýmto zá konom, Vám výro bok bude bezplatne opr avený.

ZÁRUČNÉ PODMIENKY

1) Predávajúci je povinný spotrebiteľovi tovar predviesť (ak to jeho povaha umožňuje) avystaviť doklad ozakúpení vsúlade so zákonom. Všetky údaje vdoklade ozakúpení musia byť vypísané nezmazateľným spôsobom vokamžiku predaja tovaru.

2) Už počas výberu tovaru dôkladne zvážte, aké funkcie ačinnosti od výrobku požadujete. To, že výrobok nevyhovuje Vašim neskorším technickým nárokom, nie je dôvodom kjeho reklamácii.

3) Pre uplatnenie nároku na záručnú opravu musí byť tovar predaný spatričným dokladom ozakúpení.

4) Pre prijatie tovaru na reklamáciu mal by byť tovar, pokiaľ to bude možné, očistený azabalený tak, aby počas prepravy nedošlo kpoškodeniu (najlepšie voriginálnom obale). Zdôvodu presnej diagnostiky poruchy ajej dôkladného odstránenia spolu svýrobkom zašlite aj jeho originálne príslušenstvo.

5) Servis nenesie zodpovednosť za tovar poškodený prepravcom.

6) Servis tiež nenesie zodpovednosť za zaslané príslušenstvo, ktoré nie je súčasťou základného vybavenia výrobku. Výnimku tvoria prípady, keď príslušenstvo nie je možné odstrániť zdôvodu poruchy výrobku.

7) Zodpovednosť za poruchy („záruka“) sa vzťahuje na skryté aviditeľné poruchy výrobku.

8) Záručnú opravu je oprávnený vykonávať výhradne autorizovaný servis značky Ex tol.

9) Výrobca zodpovedá za to, že výrobok bude mať po celú dobu zodpovednosti za poruchy vlastnosti aparametre uvedené vtechnických údajoch, pri dodržaní návodu na použitie.

10) Nárok na bezplatnú opravu zaniká vprípade, že: a) výrobok nebol používaný audržiavaný podľa

návodu na obsluhu

b) bol prevedený zásah do konštrukcie stroja bez

predchádzajúceho písomného povolenia vydaného firmou Madal Bal a.s. alebo autorizovaným servisom značky Extol.

c) výrobok bol používaný viných podmienkach alebo

na iné účely,než na ktoré bol určený

d) bola niektorá časť výrobku nahradená neoriginál-

nou súčasťou.

e) k poškodeniu výrobku alebo nadmernému opotre-

bovaniu došlo vinou nedostatočnej údržby.

f) výrobok havaroval, bol poškodený vyššou mocou

či nedbalosťou užívateľa.

g) škody vzniknuté pôsobením vonkajších mechanic-

kých, teplotných či chemických vplyvov.

h) závady boli spôsobené nevhodným skladovaním

alebo manipuláciou svýrobkom

i) výrobok bol používaný (pre daný typ výrobku)

vagresívnom prostredí napr. prašnom, vlhkom. j) vý robok bol použit ý nad rámec prípustné ho zaťaženia. k) bolo prevedené falšovanie dokladu ozakúpení

alebo reklamačnej správy.

11) Zodpovednosť za poruchy sa nevzťahuje na bežné opotrebenie výrobku alebo na použitie výrobku na iné účely než na tie, na ktoré je určený.

12) Zodpovednosť za p oruchy sa nevzťahuje na opotrebovanie výrobku,ktoré je prirodzené zdôvodu jeho bežného používania, napr. obrúsenie brúsnych kotúčov, nižšia kapacita akumulátora po dlhodobom používaní atď.

13) Poskytnutím záruky nie sú dotknuté práva kupujúceho, ktoré sa kzakúpeniu veci viažu podľa zvláštnych právnych predpisov.

14) Nie je možné uplatňovať nárok na bezplatnú opravu poruchy, na ktorú už bola predávajúcim poskytnutá zľava. Pokiaľ spotrebiteľ výrobok svojpomocne opraví, potom výrobca ani predávajúci nenesie zodpovednosť za prípadné poškodenie výrobku alebo zdravotné problémy zdôvodu neodbornej opravy alebo použitia neoriginálnych náhradných dielov.

2322

SKSK

Page 13

EÚ aGS Vyhlásenie ozhode

Výrobca Madal Bal a.s. •B artošova 40/3, 76001 Zlín •IČO: 49433717

vyhlasuje, že následne označené zariadenia na základe svojej koncepcie akonštrukcie, rovnako ako na trh uvedené

vyhotovenia, zodpovedajú pr íslušným požiadavkám Európskej únie.

Pri nami neodsúhlasených zmenách zariadenia strác a toto vyhlásenie svoju platnosť.

Extol® Craft 401223

Sekacie a vŕtacie kladivo

bolo navrhnuté avyrobené vzhode snasledujúcimi normami:

EN 60745-1:2009+A11:2010; EN 60745-2-6:2010; EN 550014-1:2006+A1+A2;

EN 55014-2:1997+A1+A2; EN 61000-3-2:2006+A1+A2; EN 61000-3-3:213; EN 62321:2008; ZEK 01.4-08

a predpismi:

2014/30 EU 2006/42 ES 2000/14 EC

2011/65 EU

Nameraná hladina akustického výkonu zariadenia reprezentujúceho daný typ:

100,4 dB (A); odchýlka merania K ±3 dB(A)

Garantovaná hladina akustického výkonu zariadenia: 103 dB(A)

Bevezető

Tisztelt Vevő! Köszönjük Önnek, hogy megvásárolta az Ex tol® márka termékét! Aterméket az idevonatkozó európai előírásoknak

megfelelően megbízhatósági, biztonsági és minőségi vizsgálatoknak vetettük alá. Kérdéseivel f orduljon avevőszolgálatunkhoz és atanác sadó központunkhoz:

www.extol.hu   Fax: (1) 297-1270   Tel: (1) 297-1277

Gyártó: Madal Bal a. s., Průmyslová zóna Příluk y 244, 760 01 Zlin Cseh Köztársas ág Forgalmazó: Madal Bal Kft., 1173 Budapest, Régivám köz 2. (Magyaror szág) Kiadás dátuma: 5. 2. 2016

I. Rendeltetés

AZ EXTOL® CRAFT 401223 VÉSŐ ÉS FÚRÓKALAPÁCS AKÖVETKEZŐ MUNKÁHOZ HASZNÁLHATÓ:

a) a hagyományos fúróknál és ütvefúróknál nagyobb átmérőjű furatok fúrásához:

y ütvefúrással betonba, téglába, kőbe;

y ütvefúrás nélkül fába, fémbe, műanyagba, kerámia burkolólapokba stb.

b) véséshez, betonba, téglába, kőbe és aszfaltba (pl. hornyok vagy nagyobb furatok és nyílások megmunkálásához).

Megfelelő szerszámok használatával avéső alkalmas csempék és járólapok leszedéséhez, vakolat, ragasztott rétegek stb. leveréséhez, felületek tisztításhoz stb.).

 Az SDS plus univerzális szerszámbefogás lehetővé teszi agyors és kulcs nélküli szerszámcserét.

 A működtető kapcsoló benyomásának amértékével szabályozni lehet afordulatszámot és/vagy az ütésszámot,

ami finom felfutást biztosítva csökkenti areakcióerőket és kíméli amotort is.

 A forgásirány váltó kapcsoló és afinom fordulatszám szabályozó segítségével afúrókalapácsot csavarozáshoz

(csavarok be- és kihajtásához) is lehet használni.

 A fúrókalapácsot építkezéseken, vagy otthoni munkákhoz lehet használni.

V Zlíne 5. 2. 2016

Martin Šenkýř

člen preds tavenstva a.s.

2524

HUSK

Page 14

II. Műszaki adatok

III. Akészülék részei és működtető elemei

Rendelési szám 401223

Teljesítményfelvétel 800 W Ütési energia 2,5 J Ütések száma (1/perc) 0÷4700 Üresjárati fordulatszám (1/perc) 0÷1050

LEGNAGYOBB FÚRHATÓ Ø

betonba 24 mm acélba 13 mm fába 35 mm

Fokozatmentes fordulatszám/ütésszám szabályozás IGEN Jobbos /balos forgásirány IGEN

FELHASZNÁLÁSI LEHETŐSÉGEK

Hagyományos fúrás, ütés nélkül IGEN Ütvefúrás IGEN Vésés IGEN

Szerszámbefogás SDS plus Tápfeszültség /frekvencia 220-240 V~50 Hz Akusztikus nyomás L

- mérési pontatlanság K±3 dB(A)

Akusztikus teljesítmény L

- mérési pontatlanság K±3 dB(A)

Eredő rezgésérték afogantyún

(mérési pontatlanság K= ±1,5 m/s

ütvefúrás betonba a

horonyvésés a Tömeg (kábel és szerszám nélkül) 2,9 kg Védettség IP 20 Védelmi osztály –kettős szigetelés IGEN

(A) 89,4 dB(A)

(A) 100,4 dB(A)

)

h,HD

h,CH eq

14,936 m/s 14,898 m/s

1. táblázat

1. ábra. Tételszámok és megnevezések

1) Szerszám (fúró)

2) Porvédő

3) SDS szerszámbefogó

4) Termékcímke aműszaki adatokkal

5) Hátsó fogantyú

6) Irányváltó kapcsoló

7) Működtető kapcsolót bekapcsolt állapotban rögzítő gomb

8) Működtető kapcsoló –fordulatszám és/vagy ütésszám szabályozás

9) Hálózati vezeték

10) Üzemmód kapcsolót blokkoló gomb

11) Fúrás /ütve fúrás /vésés /üzemmód kapcs oló

12) Mélységütköző rögzítő gomb

13) Mélységütköző

14) Állítható (forgatható) kiegészítő fogantyú

6 7

101113 1214

1. ábra

IV. Üzembe helyezés előtt

• FIGYELMEZTETÉS!

y A termék használatba vétele előtt ajelen útmutatót

olvassa el, és azt atermék közelében tárolja, hogy más felhasználók is el tudják olvasni. Amennyiben aterméket eladja vagy kölcsönadja, akkor atermékkel együt t ajelen használati útmutatót is adja át. Ahasználati útmutatót védje meg asérülésektől. Agyár tó nem vállal felelősséget atermék rendeltetésétől vagy ahasználati útmutatótól eltérő használata miatt bekövetkező károkért. Akészülék első bekapcsolása előtt ismerkedjen meg alaposan aműködtető elemek és atartozékok használatával, akészülék gyors kikapcsolásával (veszély esetén). Ahasználatba vétel előtt mindig ellenőriz ze le acsavarkötések meghúzását, akészülék, aszerszámok, avédelmet biztosító tartozékok és ahálózati vezeték sérülésmentességét (a szigetelésen nem lehet sérülés). Arepedezett vagy felhólyagosodott hálózati vezeték is hibának számít. Amennyiben sérülést észlel, akkor akészüléket ne kapcsolja be. Akészüléket Extol® márkaszer vizben javítassa meg (lásd akarbantartás és szerviz fejezetet).

y A készüléket mozgáskorlátozott vagy szellemileg fogy-

atékos személyek, továbbá gyerekek, illetve akészülék

2726

HUHU

Page 15

használatát nem ismerő tapasztalatlan személyek nem használhatják.

y Bármilyen beállítási munka, szerszámcsere, karbantar-

tás vagy tisztítás előtt afúrókalapács hálózati vezetékét húzza ki az elektromos aljzatból.

A KIEGÉSZÍTŐ FOGANTYÚ ÉS AMÉLYSÉGÜTKÖZŐ FELSZERELÉSE

• FIGYELMEZTETÉS!

y A fúrókalapácsot kiegészítő fogantyú nélkül ne

használja. Akiegészítő fogantyú biztosítja afúrókalapács jobb és biztonságosabb fogását, csökkenti agép feletti uralom elvesztésének akockázatát.

1. A fogantyú markolatát afüggőleges tengelye körül elforgatva lazítsa meg abilincs szorítását, majd afogantyút húzza rá afúrókalapács nyakára (lásd az 1. ábrát).

y A kiegészítő fogantyút fordítsa olyan helyzetbe,

hogy munka közben kényelmesen és biztonságosan tudja tartani afúrókalapácsot.

2. A fogantyú helyzetének abeállítása után, afogantyút az elforgatásával rögzítse afúrókalapácson.

y A furat mélységi méretének apontosabb megmu-

nkálásához használja amélységütközőt. Nyomja meg afogantyún amélységütköző rögzítő gombot és amélységütközőt dugja alyukba, majd állítsa be akívánt méretet. A mélységütköző vége és afúró vége közti távolság (h) afurat beállított mélységi mérete (lásd a2. ábrát). Amélységütközőt arögzítő gomb elengedésével rögzítse afogantyúban. Ellenőrizze le amélységütköző x befogását.

2. ábra

AZ ÜZEMMÓDOK BEÁLLÍTÁSA

y Az üzemmód kapcsolót csak azután lehet elfordítani

akívánt üzemmód jelére, ha előbb akapcsolón található gombot (1. ábra, 10-es tétel) benyomja. Akiválasztott üzemmód akkor van helyesen beállítva, ha akiválasztott jelnél az üzemmód kapcsoló bekattan, és akapcsolóban agomb ismét kiugrik!

• FIGYELMEZTETÉS!

Az orsó forgása közben üzemmódot változtatni tilos! Ez akészülék meghibásodását okozhatja. Az üzemmódot csak akkor szabad átkapcsolni, ha afőorsó már nem forog.

Megmun-

kálható

anyagok

Fal, beton,

tégla

Fa, fém,

műanyag

Fal, beton,

tégla

2. táblázat

Üzemmód

Ütvefú rás

Hagyományos fúrás, ütés nélkül

Vésés

A véső elfordítása más helyzetbe; ez a funkció nem használható a véső állandó beállításához, a vésővel ilyen állapotban csak rövid ideig szabad dolgozni.

Üzemmód kapc-

soló állása

A SZERSZÁM BEHELYEZÉSE ÉS KIVÉTELE

1. Válasszon amegmunkáláshoz megfelelő betétszerszámot.

 Fontos, hogy olyan szerszámot válasszon ki, amely

alegjobban megfelel az adott munkának, így hatékonyabb és kényelmesebb lesz amunka.

y Például csempék leszedéséhez használjon lapos,

furatok fúrásához és fugák kiszedéséhez hegyes, hornyok kimunkálásához hajlított végű vésőt stb. (a szerszámok nem tartozékai afúrókalapácsnak).

y A fúráshoz mindig az anyagnak megfelelő fúrót

használjon. Fémek és kemény műanyagok fúrásához használjon gyorsacél (HSS) fúrókat.

Az SDS plus szerszámbefogás univerzális, abba

azonos típusú szerszámok különböző gyártóktól is befoghatók.

2. Az SDS szárat alaposan törölje meg puha ruhával (ha szükséges akkor szárítsa meg), majd finoman kenje be vazelinnel.

y A szerszám szárán maradó forgács, por vagy kő stb.

károsítja az SDS szerszámbefogót.

3. Ellenőrizze le aszerszámbefogó, valamint aporvédő állapotát.

y A porvédő sapka megakadályozza aszennyező-

dések (por, kő, betonhulladék stb.) bekerülését abefogó fejbe, védi az SDS befogó rendszert asérüléstől.

y Amennyiben függőleges helyzetben (fej felett)

végez fúrási vagy vésési munkákat, akkor aszerszám szárára húzzon rá egy kiegészítő porvédő burkolatot, vagy használjon elszívót (pl. ipari porszívót), és ügyeljen arra, hogy amotor szellőzőnyílásokon keresztül ne kerüljön por afúrókalapác sba, illetve aszerszámbefogóba.

4. Az SDS szerszámbefogóba akövetkező módon tegye be aszerszámot:

a) Az SDS szerszámbefogó fejet húzza agép

irányába.

b) Az SDS száras szerszámot dugja aszerszám-

befogóba, majd aszerszámot forgassa el, amíg az be nem ugrik ahelyére afejben.

c) A szerszámot egészen ütközésig nyomja be

abefogó fejbe.

d) A szerszám kifelé húzásával ellenőrizze le

aszerszám megfelelő befogását.

MEGJEGYZÉS:

y a szerszám tengelyirányú mozgathatósága abefogó

fejben normális jelenség.

 Ha kisebb átmérőkkel kíván fúrni (vagy csavarozni

szeretne), akkor az SDS szerszámbefogóba fogjon be SDS száras tokmányt (vagy SDS száras bittartót), lásd a3. ábrát. Ez atokmány nem tartozéka akészüléknek.

3. ábra

• FIGYELMEZTETÉS!

Ha aszerszámbefogóba SDS száras tokmányt vagy SDS száras bittartót fog be (hagyományos fúráshoz vagy csavarozáshoz), akkor az ütvefúrás üzemmódot nem szabad bekapcsolni, mert akészülék ált al kifejtett erős ütések aszerszámokat tönkreteszik.

2928

HUHU

Page 16

A SZERSZÁM KIVÉTELE AZ SDS BEFOGÓFEJBŐL

y Az SDS szerszámbefogó fejet húzza agép irányába,

majd aszerszámot húzza ki. Aszerszámbefogó fejet engedje el.

FORGÁSIRÁNY BEÁLLÍTÁSA

y A forgásirányváltó kapcsolóval (1. ábra, 6-os tétel)

állítsa be akívánt forgásirányt.

 Balra forgáshoz akapcsolót jobb oldalra nyomja el

(a fúrógépet munkahelyzetben tartva).

 Jobbra forgáshoz akapcsolót bal oldalra nyomja el

(a fúrógépet munkahelyzetben tartva).

• FIGYELMEZTETÉS!

Nem szab ad forgásirány t váltani, ha agép orsója forog! Ez akészülék meghibásodását okozhatja. Forgásirányt váltani csak akkor szabad átkapcsolni, ha az orsó már nem forog.

V. Afúrókalapács be- és kikapcsolása, aműködtető kapcsoló rögzítése

• FIGYELMEZTETÉS!

y A fúrók alapács bekapcs olása előtt ellenőriz ze le akészülék

és tartozé kainak asérülésmente sségét, aszersz ám megfelelő befogását és ata rtozékok rögzítését . Arepedezett vagy felhólyagosodott hálózati vezeték is sérülésnek számít. Amennyiben sérülést észlel, akkor akészüléket ne kapcsolja be. Akészüléket Exto l® márkaszervizbe n javítassa meg. Amennyiben afúrókalapács (vagy ahálózati vezetéke) munka közben megsérül, akkor akészüléket azonnal kapcso lja le, húzza ki acsat lakozódugót az aljzatból, és akészüléke t Extol® márkaszer vizben javítassa m eg.

BEKAPCSOLÁS

y A készülék elektromos hálózathoz való csatlakoztatása

előtt ellenőrizze le, hogy ahálózati feszültség megfelel-e akészülék típuscímkéjén feltüntetett tápfeszültségnek. Afúrókalapácsot 220-240 V-os és 50 Hz-es feszültségről lehet üzemeltetni.

1. A villásdugót csatlakoztassa az elektromos hálózat aljzatához.

2. A fúrókalapácsot aműködtető kapcsoló benyomásával kapcsolja be.

3. A működtető kapcsoló benyomásának amértékével szabályozni lehet afordulatszámot és/ vagy az ütésszámot.

MŰKÖDTETŐ KAPCSOLÓT RÖGZÍTŐ GOMB

y Hosszan tartó munkákhoz aműködtető kapcsolót

arögzítő gombbal (1. ábra, 7-es tétel) bekapcsolt állapotban lehet tartani. Arögzítés után aműködtető kapcsolót el lehet engedni.

 A bekapcsolt állapotban rögzített működtető kapc-

soló kioldásához aműködtető kapcsolót nyomja be.

y A kapcsolórögzítő funkció bekapcsolása előtt, feszült-

ségmentes gépen próbálja ki abe- és kikapcsolási folyamatot, hogy vészhelyzetben azonnal reagálni tudjon akapcsoló lekapcsolásával.

KIKAPCSOLÁS

y A gép kikapcsolásához aműködtető kapcsolót engedje el.

VI. Akészülék használata

y Munka közben használjon munkavédelmi eszközöket

(pl. védőszemüveget, fülvédőt, por ellen védő maszkot (P2), védőkesztyűt, arcvédő pajzsot stb.). Ahosszan tartó nagy zaj halláskárosodást okozhat, illetve bizonyos anyagok pora káros lehet az egészségre. Használjon speciális, rezgés ellen védő kesztyűt.

y A munka megkezdése előtt győződjön meg arról, hogy

afúrt vagy vésett anyagban (falban, mennyezetben stb.) nincs-e rejtett elektromos vezeték, gáz- vagy vízcső. Arejtett vezetékek megfúrása vagy sérülése áramütést vagy anyagi kár t okozhat. Fémkereső készülékkel határozza meg afalban található gáz- és vízcsöveket, valamint az elektromos kábelek helyét. Ha lehetséges, akkor amérés eredményét hasonlítsa össze arajzdokumentációval.

y A fúrókalapácsot munka közben mindig két kézzel f ogja

meg: akiegészítő fogantyúnál és amarkolatnál. Álljon biztosan és stabilan alábán. Afúrókalapács jelentős forgatónyomatékot hoz létre, aminek következtében elvesztheti az egyensúlyát. Biz tonsági okokból afúrókalapácsot munka közben cs ak aszigetelt részeken fogja meg, mert arejtett elektromos vezetékek, vagy akészülék saját hálózati vezetékének avéletlen elvágása és akészülék fém részeinek amegérintése áramütést okozhat.

y Ha lehetséges, akkor amunkadarabot fogja be satuba

vagy rögzítse asztalos szorítóval, ellenkező esetben amunkadarab elfordulhat vagy elröpülhet és sérülést okozhat.

VÉSÉS

y Vésés közben avésőszerszám amegmunkált anyagot

afúrókalapács által kifejtett tengelyirányú ütés következtében összetöri, avésést és horonymarást végezze folyamatosan, rétegenként mélyítve.

FÚRÁS

y Ha hosszabb ideig fúr csempébe vagy járólapba,

illetve betonba, akkor afúrószerszámot vízzel hűtheti le. Afúrószerszámot ért ütési erők és súrlódás hatására afúró vége gyorsan felmelegszik, illetve az éle kitompul. Ügyeljen arra, hogy ahűtővíz ne kerüljön afúrókalapácsba, mert avíz áramütést okozhat. Afúrókalapácsot csak száraz helyre tegye le (ahol nem folyhat víz agépbe)!

y Ha fémeket fúr, akkor használjon megfelelő kenőanyagot

abetétszerszám kenéséhez (emulzió, zsír vagy gépolaj).

y A fúrókalapácsot csak akkor helyezze le, ha afúróorsó

már teljesen leállt. Ellenkező esetben aforgó szerszám megdobhatja agépet és sérülést okozhat.

y A fúrókalapácsot működő állapotban más munkahelyre

átvinni tilos. Az elektromos hálózathoz csatlakoztatott fúrókalapácsot ne hagyja felügyelet nélkül. Afúrókalapács nem kerülhet gyerekek kezébe!

VII. Általános biztonsági utasítások

A biztonságos használat alapelvei Ajelen „Használati útmutatót “ megfelelő körülmények között atermék közelében tárolja, hogy apisz toly használója azt bármikor ismételten el tudja olvasni. Amennyiben aterméket eladja vagy kölc sönadja, akkor atermékkel együtt ajelen használati útmutatót is adja át.

EZ AFIGYELMEZTETÉS HASZNÁLATOS AZ EGÉSZ HASZNÁLATI ÚTMUTATÓBAN:

• FIGYELMEZTETÉS

Ez agyelmeztetés használatos azon utasítások esetében, amelyek gyelmen kívül hagyása áramütéshez, tűzhöz v agy súlyos szemé lyi sérüléshez vez ethet.

VIGYÁZAT! Olvasson el minden használati utasítást.

Az alábbi utasítások be nem tar tása áramütéshez, tűzhöz és/vagy súlyos személyi sérüléshez ve zethet. Ezen kívül ajelen használati útmutatónak ellentmondó használat atermékre nyújtott jótállás megs zűnését eredményezi. Az „elektromos szerszámok“ kifejezés alatt az alábbi biztonsági gyelmezetések esetében mind az elektromos áramkörből (vezetékkel) megtáplált szerszámok, mint az akkumulátoros (vezeték nélküli) szerszámok ér tendők.

Jegyezze meg, és őrizze meg az alábbi utasításokat

1) MUNK AHELY a) Tartsa amunkahelyét tisztán, és biz tosítson

jó fényviszonyokat. Amunkahelyi rende tlenség és

rossz megvilágítás számos baleset kiváltó okát jelentik.

b) Akészülé ket óvja az életta rtamát csökke ntő sérülés ektől, aközvetlen n apsütéstől és hőfor rásoktól. Az elektromos szerszámban szikrák keletkeznek,

amelyek begyújthatják amu nkahelyi port vagy gőzöket.

3130

HUHU

Page 17

c) Elektromos szerszámok használata esetén ne engedje, hogy gyermekek és más hívatlan személyek tartózkodjanak amunkavégzés helyszínén. Zavarás esetén könnyen elveszítheti az

ellenőrzését aszerszám felett.

2) ELEKTROMOS BIZTONSÁG a) Az elektromos szerszám villásdugója műs-

zaki paramétereinek meg kell felelniük az elektromos hálózat paramétereinek. Soha semmilyen módon nem próbálja meg átalakítani avillásdugót. Atalajjal védett kapcsolatban lévő szer számokkal, soha ne használjon semmilyen hálózati adaptert. Amódosítások által

nem érintett villásdug ók, az áram-védőkapcsoló (RCD) használata csökkenti az áramütés kockázatát.

b) Kerülje teste érintkezését aföldelt tárg yakkal, pl. csövekkel, központi fűtéssel, tűzhellyel vagy hűtőgéppel. Az áramütés veszélye nagyobb, ha

ateste közvetlenül érintkezik atalaj jal.

c) Soha ne tegye ki az elek tromos szerszámot eső, víz, nedvesség hatásának. Ha aszerszámba

víz jut, jelentős mértékben nő az á ramütés veszélye.

d) Akészülék tápkábelét kiz árólag rendeltetésszerűen használja. Soha na hordozza, ne húzza az e lektromos szerszámot, és ne rántsa ki afali csatlakozóaljból atápkábelnél fog va. Óvja akábelt ameleg től, zsírtól, olajtól, éles élektől és mozgó alkatrészektől. Asérült vagy

összegabalyodott vezetékek növelik az elektromos áramütés ve szélyét.

e) Kültéri használat esetén kizárólag kültéri használatra jóváhagyott hosszabbító kábelt használjon. Kültéri használatra jóváhagyott hosszabbí-

tó vezeték alkalmazása csökkenti az á ramütés veszélyét.

f) Amennyiben az elektromos készüléket nedves, vizes helyen használja, akkor azt áram-védőkapcsolóval (RCD) védett hálózati aljzathoz csatlakoztassa. Az áram-védőkapcsoló

(RCD) használata csökkenti az áramütés kockázatát.

3) SZEMÉLYI BIZTONSÁG a) Az elektromos szerszám használata során

körültekintően járjon el, gyelmesen dolgozzon, összpontosítson és viselkedjen ésszerűen. Soha ne használja az elektromos szerszámot, ha fáradt, kábítószer, alkohol vagy gyógyszer

hatása al att áll. Az elektromos szerszám használata

során akár csak egy pilla natnyi gyelmetlenség is súlyos személyi sérüléshez vezethet.

b) Használjon személyi munkavédelmi eszközöket. Minden esetben használjon munkaszemüveget. Amunkahelyi segédeszközök, mint pl.

az arcpajzs, csúszásgátl ó kivitelű munkacipőm fejvédő sisak vagy fülvédő, használata jelentős mér tékben csökkenti aszemélyi sérülések kockázatát.

c) Előzze meg avéletlen gépindít ásokat. Agép hálózathoz való csatlakoztatása előtt győződjön meg arról, hog y aműködtető kapcsoló ki van-e kapcsolva. Aszerszám hordozása során

afőkapcsolón tartot t ujj, vagy abenyomott főkapcsoló melletti elektromos áramkörhöz csatlakoztatása fokozottan ba lesetveszélyes.

d) Aszerszám bekapcsolása előt t távolítson el minden beállításra használt segédeszközt vagy kulcsot. Az elektromos szerszám forgó alkatrészében

felejtett beállí tó segédeszköz vagy kulcs szem élyi sérüléshez vezethet.

e) Csak abiztonságosan elért munkafelületeken dolgozzon. Minden esetben ügyeljen abiztonságos testtartás és egyensúly megőrzésére. Így képes lesz jobba n az ellenőrzése alá vonni

aszerszámot az előre nem látható veszélyhelyzetekben.

f) Viseljen megfelelő munkaruhát. Forgó gépek használata esetén ékszereket, laza ruhát viselni tilos. Ügyeljen arra, hogy ügyeljen arra, hogy ahaja, aruhája, vagy akesztyűje ne kerülhessen aforgó alkatré szek közelébe. Alaza

ruhát, alógó ékszereke t, vagy ahosszú hajat agép forgó alkatrészei elkaphatják.

g) Amennyiben porel szívó, porgyűjtő es zköz csatlakoztatására nyílik lehetőség, biztosítsa ezek csatlakoztatás át és helyes használatát. Az

ilyen eszközök használata jelentős mértékben csökkenti akeletkező por okozta veszély t.

4) AZ ELEKTROMOS SZERSZÁM HASZNÁ

LATA ÉS ÁPOLÁSA

a) Soha ne terhelje túl az elek tromos szerszámot. Minden esetben az adott munkához rendeltetésszerűen használható szerszámot alkalmazzon. Arendeltetésszerűen használt, megfe-

lelő elektromos s zerszám jobban é s biztonságosan végzi el amunkát.

b) Soha ne használjon olyan elektromos szerszámot, amely nem kapcsolható ki/be afőkapcsolóval. Afőkapcsolóval nem vezérelhető elek tromos

szerszámok has ználata fokozottan veszélyes, ezért amegjavíttatásukra van szük ség.

c) Beállítás, tartozékcsere, karbantartás, vagy akéziszer szám lehelyezése előtt agép csatlakozódugóját húzza ki az aljzatból. Emegelőző

jellegű biztonsági intézkedések csökkentik az elektromos szerszám véletlenszerű, nemkívánatos beindításának veszélyé t.

d) Anem használt elek tromos szerszámokat gyermekektől távol tartsa, és ne engedje aszerszám rendeltetésszerű használatával meg nem ismerkedet t személyek részére, hogy használják azt. Tapasztalatlan felhasználók kezében

minden elektromos szerszám veszélyforrást jelent.

e) Biztosítsa az elektromos szerszám előírásszerű állapotát. Ellenőrizze amozgó részek beállítását és mozgását, koncentráljon arepedésekre, törött alkatrészekre és az elektromos szerszám működését bármilyen módon veszélyez tető egyéb körülménye kre. Soha ne használja asérült szerszámot, amíg meg nem javíttatja. Arosszul ápolt, karban nem tar tott szers-

zámok számos személyi sérülést okoznak.

f) Biztosítsa avágószerszámok élességét és tisztaságát. Ahe lyesen karbantartott és megélezet t

vágószerszámok kisebb va lószínűséggel akadnak el az anyagban, és avelük végzet t munka könnyebben ellenőrizhető.

g) Az elektromos szerszámokat, tar tozékokat, munkaeszközöket ajelen használati útmutatóval összhangban használja, úgy, ahogyan azt agyártójuk az adott eszköz esetében előírta, és minden esetben szem előtt tart va az adott konkrét munka feltételeit és fajtáját. Az elek-

tromos szerszám nem rendeltetésszerű használata veszélyes hel yezetek kialakulásáh oz vezethet.

5) SZERVIZ a) Az elektromos szerszám javítását minden

esetben bízza az eredetikkel azonos pótalkatrészeket használ szakemberre. Kizárólag így

biztosítható az elektro mos szerszám azonos szintű biztonságos használa ta, mint ajavítás előtt.

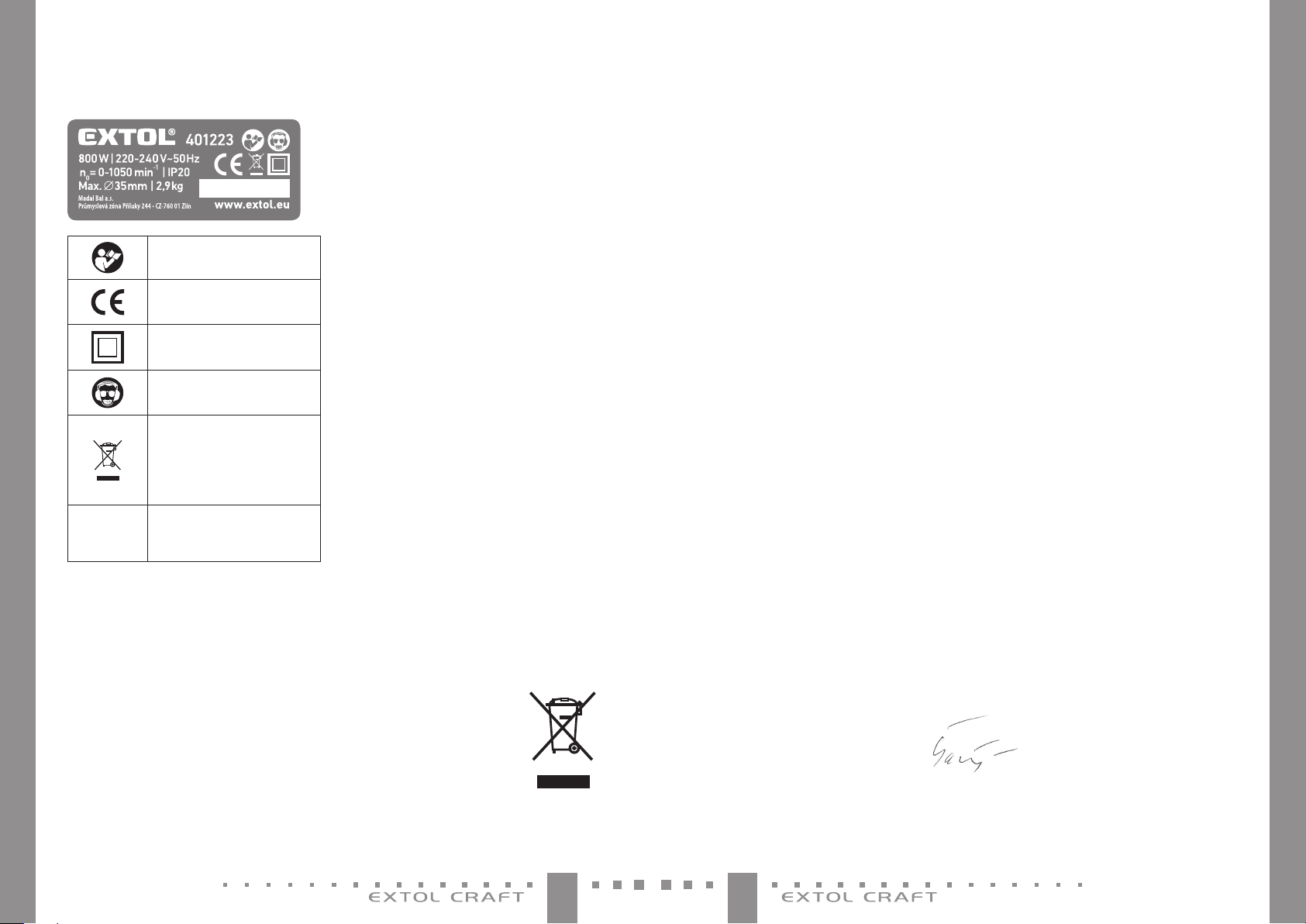

VIII. Címkék és piktogramok

A használatba vétel előtt o lvassa el ahasználati utasítást.

A termék megfelel az EU előírásainak.

A II. védelmi osz tály (kettős szigetelés) jele.

Munka közben has ználjon védőszemüveget és f ülvédőt, valamint P2 típusú porvédő maszkot.

Elektromos hulladék jele. Akészüléket háztartási hulladékok közé kidobni tilos! Akészüléket adja le újrahasznosításra.

Gyártási s zám

Az év és hónap adatot atermék sorszáma követi.

3. táblázat

IX. Tisztítás, karbantartás, szerviz

• FIGYELMEZTETÉS!

y A fúrókalapácson végzett bármilyen munka (tisztítás,

karbantar tás) megkezdése előtt ahálózati vezetéket húzza ki az aljzatból.

SZÉNKEFÉK KOPÁSÁNAK AZ ELLENŐRZÉSE, SZÉNKEFÉK CSERÉJE

y Ha afúrókalapács használata során agépben szikrázást

lát, illetve agép forgása nem egyenletes, akkor Extol® márkaszervizben ellenőriztesse le aszénkefék állapotát. Acseréhez meg kell bontani akészülék burkolatát. Aszénkeféket csak eredeti, agyártótól származó szén-

3332

HUHU

Page 18

kefékkel szabad helyettesíteni. Aszénkefék alakja és mérete fúrókalapácsonként eltérő.

y Az SDS befogó fejről mindig távolítsa el akövet, építőa-

nyag port és egyéb szennyeződéseket (amelyek afúrás és vésés során keletkeznek), mert ezek abefogó fejben sérülést okozhatnak.

y A levegő beszívó nyílásokat tartsa folyamatosan tiszta

állapotban, ellenkező esetben alevegő hiánya miatt afúrókalapács motorja túlmelegedhet.

y A fúrókalapács külső burkolatának atisztításához

használjon mosogatószeres meleg vízbe mártott és jól kifacsart puha ruhát. Ügyeljen arra, hogy avíz ne kerüljön afúrógépbe. A tisztításhoz ne használjon karcoló szemcséket tartalmazó tisztítószereket és szer ves oldószereket (pl. acetont) és oxidáló anyagokat, mert ezek maradandó sérülést okozhatnak afúrógép burkolatában.

y Ha atermék agarancia ideje alatt meghibásodik, akkor

forduljon az eladó üzlethez, amely ajavítást az Extol® márkaszer viznél rendeli meg. Atermék garancia utáni javításait az Extol® márkaszervizeknél rendelje meg. Aszervizek jegyzékét ahonlapunkon találja meg (lásd az útmutató elején).

X. Hulladék megsemmisítése

CSOMAGOLÓ ANYAG:

y A csomagolást az anyagának megfelelő hulladékgyűjtő

konténerbe dobja ki.

FÚRÓKALAPÁCS

y A termék elektromos és elek-

tronikus alkatrészeket, valamint veszélyes hulladéknak számító anyagokat tartalmaz. Az elektromos hulladékokról szóló 2012/19/ EK számú európai irányelv, valamint az idevonatkozó nemzeti törvények szerint az ilyen hulladékot alapanyagokra szelektálva szét kell bontani, és akörnyezetet nem károsító módon újra kell hasznosítani. Aszelektált hulladékok gyűjtőhelyeiről apolgármesteri hivatalban kaphat további információkat.

XI. Garancia és garanciális feltételek

GARANCIÁLIS IDŐ

A mindenkori érvényes, vonatkozó jogszabályok, törvények rendelkezéseivel összhangban aMadal Bal Kft. az Ön által megvásárolt termékre ajótállási jegyen feltüntetett garanciaidőt ad. Az alább megadott garanciális feltételek illetve ajótállási jegyen feltüntetett további feltételek teljesülése esetén atermék javítását aMadal Bal Kft.-vel szerződéses kapcsolatban álló szakszerviz agaranciális időszakban díjmentesen végzi el.

GARANCIÁLIS FELTÉTELEK

1. Az eladó köteles avevő részére átadni arendben kitöltött jótállási jegyet. Ajótállási jegybe minden adatot kitörölhetetlenül, az értékesítés időpontjában kell bevezetni.

2. A termék kiválasztásakor avevőnek át kell gondolnia, hogy atermék az általa kívánt tulajdonságokkal rendelkezik-e. Nem lehet később reklamációs ok, hogy atermék nem felel meg avevő elvárásainak.

3. Garanciális javítási igény érvényesítésekor aterméket annak valamennyi tartozékával együtt, lehetőség szerint az eredeti csomagolásban, arendben kitöltött jótállási jegy eredeti példányával és avásárlást igazoló bizonylattal (blokk vagy számla) együtt kell átadni.

4. Reklamáció, javítási igény esetén aterméket tiszta állapotban, portól és szennyeződésektől mentesen, olyan módon becsomagolva kell átadni, hogy atermék szállítás közben ne sérüljön meg.

5. A szerviz nem felelős atermékek szállítás közben történő megsérüléséért.

6. A szerviz nem felelős atermékkel együtt beküldött olyan tartozékokkal kapcsolatban, amelyek nem tartoznak atermék alapfelszereléséhez. Kivételt képeznek azok az esetek, amikor atartozékot atermékről atartozék károsodása nélkül nem lehet levenni.

7. A garancia kizárólag anyaghibák, gyártási hibák vagy technológiai feldolgozási hibák miatt bekövetkező meghibásodásokra vonatkozik.

8. A jelen garanciavállalás nem csökkenti atörvényes jogokat, hanem kiegészíti azokat.

9. A garanciális javít ásokat kizárólag aMa dal Bal Kft-vel szerződé ses kapcsolatban ál ló szerviz jogosult e lvégezni.

10. A gyártó felelős azért, hogy atermék ateljes garanciális időszakban –a termék használatára vonatkozó

utasítások betartása esetén –a műszaki adatokban megadott tulajdonságokkal és paraméterekkel rendelkezzen. Agyártó egyúttal fenntartja atermék kialakításának előzetes figyelmeztetés nélkül történő megváltoztatására vonatkozó jogát.

11. A garanciális igényjogosultság az alábbi esetekben megszűnik:

(a) a termék használata és karbantartása nem akeze-

lési útmutatóban megadottak szerint tör tént;

(b) a berendezésen aMadal Bal Kft. előzetes engedélye

nélkül bármilyen beavatkozást végeztek, vagy aberende zés javítását olyan szer viz végezte, amely nem áll szerző déses kapcsolat ban aMadal Bal Kft-vel.

vagy nem arendeltetésének megfelelő célra használták;

(d) a termék valamely részegységét nem eredeti

részegységre cserélték;

(e) a termék meghibásodása vagy túlzott mértékű

elhasználódása nem megfelelő karbantartás miatt következett be;

(f) a termék meghibásodása vagy sérülése vis major

miatt következett be;

(g) a meghibásodást külső mechanikai hatás, hőha-

tás vagy vegyi hatás okozta;

(h) a termék meghibásodása nem megfelelő

körülmények között történő tárolás vagy nem szakszerű kezelés miatt következett be;

(i) a termék meghibásodása (az adott típusra

nézve) agresszív környezetet jelentő (például poros vagy nagy nedvességtartalmú) környezetben történő használat miatt következett be;

(j) a termék használata amegengedett terheléss-

zint feletti terheléssel történt;

(k) a garancialevelet vagy atermék megvásárlását

igazoló bizonylatot (blokk vagy számla) bármilyen módon meghamisították.

12. A gyártó nem felelős atermék normál elhasználódásával kapcsolatos, illetve atermék nem rendeltetésszerű használata miatt bekövetkező hibákér t.

13. A garancia nem vonatkozik aberendezés normál használata következtében várhatóan elhasználódó elemekre (például alakkozásra, szénkefére, stb.).

14. A garancia megadása nem érinti avevők azon jogait, amelyekkel atermékek vásárlásával kapcsolatban külön jogszabályok alapján rendelkeznek.

GARANCIÁLIS IDŐ ALATTI ÉS GARANCIÁLIS IDŐ UTÁNI SZERVIZELÉS

A termékek javítását végző szakszervizek címe, ajavítás ügy menetével kapcsolato s információk awww.madalbal.hu weboldalon találhatóak meg, illetve aszaks zervizek felsorolá sa atermék vásárlásán ak helyén is beszerezhető. Tanácsadáss al a(1)-297-1277 ügyfélszolgálati telefonszámon állunk ügy feleink rendelkezésére.

EU és GS megfelelőségi

nyilatkozat

A gyártó: Madal Bal a.s. •Bar tošova 40/3, 760 01 Zlín

Cégsz ám: 49433717

cég kijelenti, hogy az alábbi jelölésű és me gnevezésű

készülék, illetve az ezen alapuló egyéb kivitelek megfelel-

nek az Európai Unió vonatkozó előírásainak.

Az általunk jóvá nem hagyot t változtatások esetén afenti

nyilatkozatunk érvényét veszti.

Extol® Craft 401223

Véső és fúrókalapács

tervezés ét és gyártás át az alábbi szabványok alap ján végeztük:

EN 60745-1:2009+A11:2010; EN 60745-2-6:2010;

EN 550014-1:2006+A1+A2; EN 55 014-2:1997+A1+A2;

EN 61000-3-2:2006+A1+A2; EN 61000-3-3:213;

EN 62321:2008; ZEK 01.4-08

figyelembe véve az alábbi előírásokat:

2014/30/EU; 2006/42/EK; 2000/14/EK; 2011/65/EU

Az adott t ípust jellemző mért akusztikus

teljesítményszint:

100,4 dB(A); mérési pontatlanság K ±3 dB(A)

a készülék garantált akusztikus

teljesítményszintje 103 dB(A)

Zlín, 2016. 2. 5.

Martin Šenkýř

Igazgatótanácsi tag

3534

HUHU

Page 19

Einleitung

II. Technische Daten

Sehr geehrter Kunde, wir bedanken uns für Ihr Vertrauen, dass Sie der Marke Extol® durch den Kauf dieses Produktes geschenk t haben.

Das Produkt wurde Zuverlässigkeits-, Sicherheits- und Qualität stests unterzogen, die durch Nor men und Vorschriften der Europäischen Union vorgeschrieben werden.

Im Falle von jeglichen Fragen wenden Sie sich bitte an unseren Kunden- und Beratungsservice:

www.extol.eu [email protected]

Hersteller: Madal Bal a. s., Průmyslová zóna Pří luky 244, 76001 Zlín, Tschechische Republik Herausgegeben am: 5. 2. 2016

I. Charakteristik

DER MEISSEL UND BOHRHAMMER EXTOL® CRAFT 401223 IST BESTIMMT:

a) Zur Herstellung von Bohrungen v. a. mit einem größeren Durchmesser, als normale Bohrmaschinen erlauben, und zwar:

y mit Schlag in Beton, Mauerwerk und Stein

y ohne Schlag in Holz, Metalle, Kunststoff, Keramik u.ä.

b) Zu Meißelarbeiten in Beton, Stein und Asphalt (z. B. zur Herstellung von Fugen oder Meißeln von Durchbrüchen).

Unter Anwendung von entsprechenden Werkzeugen auch zum Abmeißeln von Verkleidungen, Fliesen, Putz, Bauklebstoffen u. ä.

 Das universelle Werkzeugspannsystem SDS plus ermöglicht ein schnelles, werk zeugloses Spannen von

Bearbeitungswerkzeugen.

 Durch Kraftsausübung auf den Betriebsschalter kann man fein und stufenlose die Drehzahl und/oder Schlagzahl

regeln und somit einen Sanjftanlauf sicherstellen, was zu Einem die Drehmomentkräfte beim Anlauf reduziert und zum Anderen den Motor schont.

 Das Umschalten zwischen Rechts- und Linkslauf zusammen mit einer stufenlosen Drehzahlregelung ermöglicht

die Nutzung vom Bohrhammer auch zum Lösen und Anziehen von Schraubverbindungen.

 Der Bohrhammer findet Anwendung als guter Helfer bei Bauarbeiten im Hausbereich.

Bestellnummer 401223

Leistungsaufnahme 800 W Schlagkraft 2,5 J Schlagzahl min Leerlaufdrehzahl min

MAX. BOHRDURCHMESSER

Beton 24 mm Stahl 13 mm Holz 35 mm

Stufenlose Schlag-/Drehzahlregelung JA Rechts-/Linkslauf JA

ANWENDUNGSMÖGLICHKEITEN

Bohren ohne Schlag JA Schlagbohren JA Meißeln JA

Werkzeugspannung SDS plus Spannung/Frequenz 220-240 V~50 Hz Schalldruck L

- Messunsicherheit K±3 dB(A)

Schallleistung L

- Messunsicherheit K±3 dB(A)

Gesamtvibrationswert am Griff

(Messunsicherheit K= ±1,5 m/s

Gewicht ohne Kabel und Werkzeug 2,9 kg Schutzart IP 20 Schutzklasse -Doppelisolierung JA

-1

0-4700

-1

0-1050

(A) 89,4 dB(A)

(A) 100,4 dB(A)

) beim Bohren in Beton a beim Fugenmeißeln a

h,HD

h,CH eq

14,936 m/s 14,898 m/s

Tabelle 1

3736

DEDE

Page 20

III. Bestandteile und Bedienungselemente

101113 1214

Abb.1, Position -Beschreibung

1) Einsatzwerkzeug (Bohrer)

2) Staubschutzkappe

3) SDS-Werkzeugspannkopf

4) Schild mit technischen Angaben

5) Hinterer Griff

6) Drehrichtungswahlschalter

7) Arretier taste für den Betriebsschalter in der Position „EIN“

8) Betriebsschalter -Drehzahl- und/oder Schlagzahlregelung

9) Netzkabel (Speisung)

10) Taster zum Entsichern des Arbeitsmoduswahlschalters

11) Arbeitsmoduswahlschalter für den Modus Schlagbohren/Bohren/Meißeln

12) Arretiertaste für Tiefenanschlag am Griff

13) Tiefenanschlag

14) Positionierbarer (drehbarer) Vordergriff

IV. Vor der Inbetriebnahme

• HINWEIS

y Vor dem Gebrauch lesen Sie die komplette

Bedienungsanleitung und halten Sie diese in der Nähe des Gerätes, damit sich der Bediener mit ihr vertraut machen kann. Falls Sie das Produkt jeman-

dem ausleihen oder verkaufen, legen Sie stets diese Gebrauchsanleitung bei. Verhindern Sie die Beschädigung dieser Gebrauchsanleitung. Der Hersteller trägt keine Verantwortung für Schäden infolge vom Gebrauch des Gerätes im Widerspruch zu dieser Bedienungsanleitung. Machen Sie sich vor dem Gebrauch des Geräts mit allen seinen Bedienungselementen und Bestandteilen und auch mit dem Ausschalten des Gerätes vertraut, um es im Falle einer gefährlichen Situation sofort ausschalten zu können. Kontrollieren Sie vor der Anwendung den festen Sitz sämtlicher Komponenten und auch ob irgendein Teil des Gerätes, wie z. B. die Sicherheits- und Schutzelemente nicht beschädigt oder falsch installiert ist, und prüfen Sie ebenfalls das Netzkabel, ob es keine beschädigte Isolierung aufweist. Als Beschädigung wird auch ein morsches Netzkabel betrachtet. Ein Gerät mit beschädigten Teilen darf nicht benutzt und muss in einer autorisierten Werkstatt repariert werden

-siehe Kapitel Instandhaltung und Service.

y Verhindern Sie die Benutzung des Gerätes durch Kinder,

Personen mit geminderter körperlicher Beweglichkeit, Sinneswahrnehmung oder geistigen Behinderungen, oder Personen ohne ausreichende Erfahrungen und Kenntnisse oder Personen, die mit diesen Anweisungen nicht vertraut sind.

y Vor jeglichen Einstellungen, Justierung und Wartung

vom Bohrhammer, Austausch/Spannen vom Werkzeug, ist das Netzkabel vom Stromnetz zu trennen.

MONTAGE VOM VORDERGRIFF UND TIEFENANSCHLAG

6 7

Abb. 1

• HINWEIS

y Benutzen Sie niemals den Bohrhammer ohne montierten

Vordergriff. Der Vordergriff sichert eine bessere Bedienbarkeit des Bohrham mers und reduzier t die Gefahr vom Verlust der Kontrolle über das Gerät, der zu Verletzungen führen kann.

1. Durch Drehen des Griffs lösen Sie die Schelle und schieben Sie sie auf den Hals des Bohrhammers (siehe Abb. 1).

y Vor der Sicherung drehen Sie den Griff in eine

solche Position, dass Sie den Bohrhammer während der Arbeit fest, sicher und bequem halten können.

2. Ziehen Sie den Griff in der gewünschten Position durch Drehen wieder ordnungsgemäß an.

y Zwecks Messung der Bohr tiefe kann man

in den Griff beim gedrückten Schalter der Tiefenanschlagarretierung den Tiefenanschlag schieben und diesen auf die geforderte Bohrtiefe einstellen. Durch die Entfernung z wischen dem Ende des Tiefenanschlags und Bohrerende wird die Tiefe (h) der Bohrung festgelegt, siehe Abb. 2. Um den Tiefenanschlag zu arretieren, lösen Sie den Schalter der Tiefenanschlagarretierung .Prüfen Sie, ob der Tiefenanschlag ordnungsgemäß arretiert ist.

EINSTELLUNG VOM ARBEITSMODUS

y Den gewünschten Arbeitsmodus, d.h. Bohren/

Schlagbohren, Meißeln wählen Sie durch Drehen des Wahlschalters gegenüber dem Symbol vom jeweiligen Arbeitsmodus nach der nachstehenden Tabelle 2. Beim Drehen vom Arbeitsmoduswahlschalter muss dieser zuerst entriegelt werden, und zwar durch Drücken der Taste auf dem Wahlschalter (Abb. 1, Position 10). Der gewählte Arbeitsmodus ist dann eingestellt,

Abb. 2

wenn es in der Position vom gewählten Arbeitsmodus zum Einrasten des Wahlschalters in die verriegelte Position kommt und die ursprünglich gedrückte Entriegelungstaste vom Wahlschalter wieder herausspringt!

• WARNUNG

Die Umstellung vom Arbeitsmodus darf nie während des Betriebes vom Bohrhammer durchgeführt werden. Dies würde das Gerät beschädigen. Der Arbeitsmodus kann nur dann umgestellt werden, wenn der Spindelkopf nicht dreht.

Arbeitsmodus

Schlagbohren

Bohren ohne Schlag

Meißeln

Funktion der Positionsänderung vom Meißel in eine andere Lage; diese Funktion dient nicht zur dauerhaften Einstellung der Meißelposition für sofortigen Bedarf.

Einstellung vom Wahlschalter auf den angeführten Arbeitsmodus

Bestimmt

für

Werkstoe

Mauerwerk

Beton Ziegel

Holz

Metall

Kunststo

Mauerwerk

Beton Ziegel

Tabelle 2

3938

DEDE

Page 21

SPANNEN/ENTNAHME VOM ARBEITSWERKZEUG

1. Wählen Sie das für die auszuführende Arbeit geeignete Werkzeug aus.

 Ein die auszuführende Arbeit geeignete Werkzeug

muss ausgewählt werden, weil davon das Ergebnis und Effizienz der Arbeit abhängen.

y Zum Wegmeißeln von Fliesen wählen Sie z.

B. einen flachen Meißel, zum Erstellen von Durchbrüchen, Entfernung von Fugenmassen und Erstellen von Fugen wählen Sie einen Spitzmeißel, zum Meißeln von Kabelfugen einen Hohlmeißel (nicht Bestandteil der Lieferung) u. ä.

y Zum Bohren ist ein Bohrer entsprechend dem bear-

beiteten Material gewählt werden. Zum Bohren in Metalle und har te Kunststoffe benutzen Sie Bohrer aus Schnellarbeitsstahl (HSS).

Die Werkzeugaufnahme SDS plus ist universal und

in diese Bohrhämmer können auch Meißel anderer Hersteller gespannt werden.

2. Reinigen Sie den SDS-Schaft des Werkzeugs gründlich mit einem Tuch, ggf. trocknen Sie ihn ab und fetten Sie ihn angemessen ein.

y Ein Schaft mit Staubablagerungen vom Bau,

Steinen u. ä. beschädigt die SDS-Aufnahme des Werkzeugs.

3. Kontrollieren Sie, ob die Öffnung vom Spannfutter und ihre Umgebung nicht beschädigt ist (Staubschutzkappe).

y Die Staubschutzkappe verhindert das Eindringen

von Staub und Steinen beim Bohren/Meißeln in das SDS-Spannfut ter und vermeidet somit seine Beschädigung.

y Falls Sie Bohr-/Meißelarbeiten über Kopf aus-

führen -z. B. Bohren in Decken, ist sicherzustellen, dass das herausfallende Material nicht in das Spannsystem des Werkzeugs oder in die Lüftungsschlitze des Motors eindringt, z. B. durch Absaugen des Materials mit einem geeigneten Staubsauger oder Überziehen eines geeigneten Schutzes über den Bohrer/Meißel.

4. Das Arbeitswerkzeug befestigen Sie im SDSSpannkopf auf folgende Weise:

a) Drücken Sie den SDS-Spannkopf herunter. b) Schieben Sie das Werkzeug mit dem SDS-

Schaft in das Gerät, indem Sie es drücken und so drehen, bis es in die Nuten des SDSSpannkopfes einrastet.

c) Schieben Sie das Werkzeug bis zum

Anschlag in den Spannkopf und lassen Sie den Spannkopf los.

d) Durch Ziehen am Werkzeug ist zu prüfen,

ob es im Spannkopf fest eingerastet ist.

BEMERKUNG:

y Es ist normal, dass das gespannte Werkzeug ein

Bewegungsspiel in Richtung seiner Achse und in der Drehrichtung aufweist.

 Um Bohrer mit einem kleineren Durchmesser zu

spannen, kann man in den SDS-Spannkopf ein normales Bohrfutter einspannen, das bei geläufigen Bohrmaschinen benutzt wird und über einen SDSSchaft verfügt, oder auch einen Bitträger (sind nicht Bestandteil der Lieferung), siehe Abb. 3.

Abb. 3

• HINWEIS

Bei der Anwendung vom Spannkopf mit SDSSchaft oder einem Bitträger zum Anziehen oder Lösen von Schraubverbindungen darf der Arbeitsmodus zum Schlagbohren nicht eingestellt werden, da sonst die Werkzeuge durch den Schlag beschädigt werden können.

WERK ZEUGENTNAHME AUS DEM SDS SPANNKOPF

y Drücken Sie den SDS-Spannkopf herunter und ziehen

Sie das gespannte Werkzeug heraus. Lösen Sie den Spannkopf wieder.

EINSTELLUNG DER DREHRICHTUNG

y Mit dem Drehrichtungsschalter (Abb. 1, Position

6) stellen Sie die gewünschte Drehrichtung des Arbeitswerkzeugs ein.

 Für den Linkslaufschalten Sie den Schalter nach

rechts um -wenn Sie den Bohrhammer in der normalen Arbeitsposition halten.

 Für den Rechtslaufschalten Sie den Schalter in

Richtung vom Betriebsschalter um.

• WARNUNG

Die Änderung der Drehrichtung darf niemals durchgeführt werden, wenn das Gerät in Betrieb ist! Dies würde das Gerät beschädigen. Die Drehrichtung kann nur dann umgestellt werden, wenn der Spindelkopf nicht dre ht.

V. Einschalten/ Drehzahlregelung/ Arretierung vom Betriebsschalter/ Ausschalten

• HINWEIS

y Vor der Inbetriebnahme vom Bohrhammer ist

stets zu kontrollieren, ob er keine Anzeichen von Beschädigungen oder Verschleiß zeigt und ob alle installierten Bestandteile ordnungsgemäß befestigt und gesichert sind. Als Beschädigung wird auch ein morsches Netzkabel betrachtet. Ein Gerät mit beschädigten Teilen darf nicht benutzt und muss in einer autorisierten Werkstatt der Marke Extol® repariert werden. Kommt es während der Arbeit mit dem Bohrhammer zu einer Beschädigung des Netzkabels, trennen Sie das Gerät sofort vom Stromnetz und stellen Sie eine Reparatur in einer autorisierten Werkstatt der Marke Extol® sicher.

EINSCHALTEN

y Vor dem Anschluss des Netzkabels an die Steckdose

ist zu prüfen, dass der Netzspannungswert in der Steckdose dem Wert auf dem Typenschild des Gerätes entspricht. Der Bohrhammer kann in dem Spannungsbereich von 220-240 V~50 Hz benutzt werden.

1. Schließen Sie den Stecker des Netzkabels an die Steckdose der Stromversorgung an.

2. Schalten Sie das Gerät durch Drücken des Betriebsschalters ein.

3. Durch die Druckkraft auf den Betriebsschalter kann ddie Drehzahl/Schlagzahl fein und stufenlos reguliert werden.

4140

DEDE

Page 22

ARRETIERUNG VOM BETRIEBSSCHALTER

y Für langfristiges, ununterbrochenes Arbeiten kann

man nah dem Drücken des Betriebsschalters die Arretier taste betätigen (Abb. 1, Position 7) und den Betriebsschalter in gedrückter Position für Dauerbetrieb ohne Betätigung verriegeln.

 Um den arretierten Betriebsschalter aus der Position

„EIN“ zu lösen, drücken Sie diesen einfach durch und somit wird er entriegelt.

y Vor der Inbetriebnahme vom Bohrhammer testen Sie

gründlich die Funktion der Arretierung und das Lösen vom Betriebsschalter, sollte es während der Arbeit notwendig werden, das Gerät schnell abzuschalten.

AUSSCHALTEN

y Um die Schere auszuschalten lösen Sie den

Betriebsschalter.

VI. Arbeitsweise

y Benutzen Sie während der Arbeit persönliche

Schutzausrüstung, vor allem einen Gehörschutz

-langfristige Lärmwirkung kann das Gehör schädigen oder Gehörverlust verursachen. Benutzen Sie auch geeigneten Augen- und Atemschutz -mit Filterklasse P2 -zum Schutz der Atemwege vor Staub, da dieser gesundheitsschädlich ist. Ferner auch geeignete Schutzhandschuhe, am besten Handschuhe gegen Vibrationen.

y Vor dem beginn der Arbeit ist zu prüfen, dass sich

im bearbeiteten Material keine Strom-, Wasser-, Gas- Dampf- oder andere Leistungen befinden, da es durch ihre Beschädigung zu Verletzungen, Explosionen und weiteren Sachschäden kommen kann. Zur Ermittlung dieser Leitungen sind geeignete Strom- und Metallortungsgeräte anzuwenden und der Stand ist ggf. mit einer Zeichnungsdokumentation zu vergleichen.

y Halten Sie den Hammer fest an den vorderen und

hinteren Grifff lächen bei einer stabilen und festen Körperhaltung. Der Hammer greift stark ein und kann somit die Stabilität des Bedieners beeinträchtigen und dadurch Verletzungen verursachen. Das Halten des Gerätes an den Griffflächen aus Kunststoff reduziert

ebenfalls das Risiko eines Stromschlags, wenn versteckte Stromleitungen beschädigt werden und der Strom auf Metallteile des Gerätes geleitet wird, wodurch Stromschlagverletzungen entstehen können.

y Falls es in Frage kommt, sichern Sie das Werkstück

durch geeignete Spannelemente oder im Schraubstock, damit es während der Arbeit nicht herausgeschleudert wird und dadurch ggf. Verletzungen verursacht.

MEISSELN

y Das Meißeln beruht auf schrittweisem Abbruch vom

Material infolge der Schlagwirkung und Eintauchen der Meißelspitze, und daher ist das Erstellen von Fugen stückweise in einzelnen Schichten auszuführen.

BOHREN

y Beim langfristigen Bohren in Fliesen und Beton

kann die Bohrerspitze mit Wasser gekühlt werden. Infolge von hohen Reibkräften erhittz sich der Bohrer stark und stumpft ab. Achten Sie darauf, dass kein Wasser in das Geräteinnere eindringt, da dies zu Stromschlagverletzungen führen kann. Legen Sie den Bohrhammer auf eine trockene Stelle ab, wo kein Eindringen von Wasser in das Geräteinnere droht!

y Beim Bohren von Löchern in Metallen kühlen Sie

die Bohrerspitze mit einer Emulsion für Bohrer, Schmierpaste oder Maschinenöl ab.

y Bevor Sie den Bohrhammer weglegen, warten Sie ab,

bis das Arbeitswerkzeug stoppt, denn sonst kann das rotierende Werkzeug beim Weglegen an irgendeinem Gegenstand anecken und dadurch den Verlust der Kontrolle über das Gerät verursachen.

y Transportieren Sie den Bohrhammer niemals, wenn er

in Betrieb ist, und lassen Sie ihn nicht ohne Aufsicht, falls er am Stromnetz angeschlossen ist. Vermeiden Sie, das Kinder mit dem Gerät spielen.

VII. Allgemeine Sicherheitshinweise

ALLGEMEINE SICHERHEITSHINWEISE

Halten Sie diese „Gebrauchsanleitung“ in gutem Zustand und b elassen Sie sie bei dem Produk t beigelegt, damit im Bedarfsfall das Bedienungspersonal erneut nachlesen kann. Falls Sie das Produkt jemandem leihen oder es verkaufen, vergessen Sie nicht, die komplette Gebrauchsanleitung beizulegen.

DIESER HINWEIS WIRD IM GESAMTEN HANDBUCH GENUTZT:

HINWEIS

Dieser Hinweis gilt für Instruktionen, deren Nichtbefolgung zu Unfällen durch elektrischen Strom, zur Entstehung von Bränden oder zu ernsthaften Verletzungen von Personen führen kann.

WARNUNG! Lesen Sie alle Instruktionen auf-

merksam durch. Die Nichteinhaltung aller folgender Instruktionen kann zu Unfällen durch elektrischen Strom, zur Entstehung von Bränden und/oder zu ernsthaften Verletzungen von Personen kommen. Des weiteren kann die unsachgemäße Nutzung des Gerätes, die im Widerspruch zu dieser Anleitung getätigt wird, den Verlust des Garantieanspruchs zur Folge haben. In allen nachfolgend aufgeführten Warnhinweisen ist mit dem Begriff „Elektrowerkzeug“ sowohl das aus dem Stromnetz gespeiste Elektrowerkzeug (mit beweglicher Zuleitung), als auch das aus Batterien gespeiste Werkzeug (ohne bewegliche Zuleitung) gemeint.

Merken sie sich das und bewahren sie diese instruktionen gut auf.

1) ARBEITSUMFELD

a) Halten Sie den Arbeitsplatz in sauberem und

gut beleuchtetem Zu stand. Unordnung und dunk-

le Stellen am Arbeitsplatz verursachen oftmals Unfälle.

b) Verwenden Sie das Elektrowerkzeug nicht

im Milieu mit Explosionsgefahr, wo sich brennbare Flüssigkeiten, Gas oder Staub befinden. Im Elektrowerkzeug entstehen Funken,

die Staub oder Dunst anzünden können.

c) Verhindern Sie bei Verwendung von

Elektrowerkzeugen den Zutritt von Kindern und weiteren Personen in Ihren Arbeitsbereich.

Wenn Sie bei der Arbeit gestört werden, können Sie die Kontrolle über die durchgeführte Tätigkeit verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Stecker der beweglichen Zuleitung des

Elektrowerkzeuges muss der Netzsteckdose entsprechen. Versuchen Sie niemals den Stecker abzuändern. Benutzen Sie Steckdosenadapter niemals zusammen mit Werkzeugen, die Schutzerdung haben. Stec ker,

die nicht durch unsachgemäße Änderung entwertet wurden, und passende Steckdosen schränken die Gefahr von Unfällen durch elektrischen Strom ein.

b) Hüten Sie sich vor Körperkontakt zu geerde-

ten Gegenständen, wie z. B. Rohrleitungen, Heizkörper der Fernheizung, Öfen und Kühlschränke. Die Unfallgefahr durch elektrischen Strom

ist größer, wenn Ihr Körper mit der Erde verbunden ist.

c) Setzen Sie Elektrowerkzeug niemals Regen,

Feuchtigkeit oder Nässe aus. Sobald Wasser in

das Innere des Elektrowerkzeuges gelangt, erhöht sich die Gefahr von Unfällen durch elektrischen Strom.

d) Benutzen Sie die bewegliche Zuleitung nicht

zu anderen Zwecken. Tragen oder ziehen Sie Elektrowerkzeug niemals am Kabel, und ziehen Sie das Kabel nie durch ruckartige Ziehbewegung aus der Steckdose. Schützen Sie die Zuleitung vor Hitze, Fett, scharfen Kanten und in Bewegung befindlichen Teilen.

Beschädigte oder verhedderte Zuleitungskabel erhöhen die Gefahr von Unfällen d urch elektrischen Strom.

e) Falls S ie das Elektrower kzeug draußen

verwenden, benutzen Sie in dem Fall ein für Aussenanwendung geeignetes Verlängerungskabel. Die Benutzung eines für den

Aussenbereich geeigneten Verlängerungskabels schränkt die Gefahr von Unfällen d urch elektrischen Strom ein.

f) Falls Sie das Elektrowerkzeug in feuchten

Räumlichkeiten verwenden, benutzen Sie eine durch Stromschutzschalter (RCD) geschützte Einspeisung. Die Nutzung des RCD-

4342

DEDE

Page 23

Schalters schränkt die Gefahr von Unfällen durch elektrischen Strom ein.

3) SICHERHEIT VON PERSONEN

a) Bei der Benutzung von Elektrowerkzeugen

seien Sie aufmerksam, widmen Sie dem Aufmerksamkeit, was Sie gerade tun, konzentrieren Sie sich und erwägen Sie alles nüchtern. Arbeiten Sie nicht mit Elektrowerkzeugen, wenn Sie müde sind, wenn Sie unter Drogen, Alkohol oder Arzneimittel stehen. Eine kurz-

zeitige Unaufmerksamkeit bei der Benutzung von Elektrowerkzeugen kann zu ernsthaften Verletzungen von Personen führen.

b) Benutzen Sie Schutzhilfsmittel. Benutzen

Sie immer Augenschutz. Schutzhilfsmittel,

wie z. B. Beamtungsgerät, sicheres Schuhwerk mit rutschfesten Sohlen, eine harte Kopfbedeckung oder Gehörschutz, angewandt im Einklang mit den Arbeitsbedingungen, senken die Gefahr der Verletzung von Personen.

c) Hüten Sie sich vor unbeabsichtigtem

Einschalten des Gerätes. Vergewissern Sie sich, dass der Ein-Ausschalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist. Der Transport des Werkzeuges

mit dem Finger am Schalter oder die Einführung des Steckers in die Steckdose bei eingeschaltetem Schalter kann die Ursache für einen Unfall darstellen.

d) Entfernen Sie vor dem Einschalten des

Werkzeuges alle Einstellvorrichtungen oder Schlüssel. Eine Einstellvorrichtung oder

ein Schlüssel, den Sie an einem rotierenden Teil des Elektrowerkzeuges befestigt lassen, kann Verletzungen von Personen verursachen.

e) Arbeiten Sie nur dort, wo Sie sicher mit der

Hand hinkommen. Halten Sie immer eine stabile Körperhaltung und Gleichgewicht ein. Sie werden das Elektrowerkzeug in unvorher-

gesehenen Situationen somit besser beherrschen.

f) Achten Sie auf geeignete Kleidung.

Benutzen Sie bei der Arbeit keine lose Kleidung, auch keinen Schmuck. Achten Sie darauf, dass Ihre Haare, Kleidung und

Handschuhe immer ausreichend weit weg sind von sich bewegenden Teilen. Lose

Kleidung, Schmuck und lange Haare können durch sich bewegende Teile erfasst werden.

g) Wenn Mittel zum Anschluss von Einrichtungen

zum Absaugen und Sammeln von Staub zur Verfügung stehen, dann veranlassen Sie, dass diese Einrichtungen angeschlossen werden und ordnungsgemäß benutzt werden. Durch

die Nutzung dieser Einrichtungen können Gefahren, die durch Staubbildung verursacht werden, eingeschränkt werden.

4) BENUTZUNG VON

ELEKTROWERKZEUGEN UND DEREN PFLEGE

a) Verhindern Sie das Überlasten von

Elektrowerkzeugen. Benutzen Sie das richtige Werkzeug, das zu der durchzuführenden Arbeit bestimmt ist. Richtiges Elektrowerkzeug

wird besser und sicherer die Tätigkeiten ausführen, wofür es konstruiert wurde.

b) Verwenden Sie kein Elektrowerkzeug,

welches nicht mit einem Schalter ein- und auszuschalten geht. Jegliches Elektrowerkzeug,

das man nicht mit einem Schalter steuern kann, ist gefährlich und muss repariert werden.

c) Trennen Sie das Werkzeug durch

Herausziehen des Steckers aus der Netzsteckdose vor jedem Eingriff, Justierung, Austausch von Zubehör oder vor der Ablage von ungenutztem Elektrowerkzeug. Diese vorbeugenden

Sicherheitsmaßnahmen schränken die Gefahr des zufälligen Einschaltens des Elektrowerkzeuges ein.

d) Lagern Sie ungenutztes Elektrowerkzeug

außerhalb der Reichweite von Kindern, und erlauben Sie Personen, die nicht mit dem Elektrowerkzeug oder mit diesen Instruktionen bekannt gemacht wurden, die Nutzung dieser Werkzeuge nicht. Elek trowerkzeug ist in Händen von

unerfahrenen Nutzern gefährlich.

e) Pflegen und warten Sie Ihr

Elektrowerkzeug. Kontrollieren Sie

die sich bewegenden Teile und deren Beweglichkeit, konzentrieren Sie sich auf Risse, gebrochene Bestandteile und jegliche weitere Umstände, welche die Funktion des Elektrowerkzeuges gefährden können. Sobald das Werkzeug beschädigt ist, sorgen Sie vor dessen weiterem Gebrauch für seine Reparatur. Viele Unfälle werden durch ungenü-

gende Wartung der Elektrowerkzeuge verursacht.

f) Bewahren Sie Schneidewerkzeuge in sau-

berem und scharfem Zustand auf. Richtig

gepflegte und scharf gehaltene Schneidewerkzeuge bleiben mit geringerer Wahrscheinlichkeit am Material hängen oder blockieren, und die Arbeit mit ihnen ist leichter zu kontrollieren.

g) Benutzen Sie Elektrowerkzeug, Zubehör,

Arbeitsinstrumente usw. im Einklang mit diesen Instruktionen und auf solche Art und Weise, wie es für das konkrete Elektrowerkzeug vorgeschrieben wurde, und dies unter Berücksichtigung der gegebenen Arbeitsbedingungen und der Art der durchzuführenden Arbeit. Die Benutzung

von Elektrowerkzeug zur Durchführung anderer Tätigkeiten, als wofür es bestimmt war, kann zu gefährlichen Situationen führen.

5) ANWENDUNG UND INSTANDHALTUNG

VON BATTERIEBETRIEBENEN WERKZEUGEN

a) Nehmen Sie das Aufladen nur mit einem vom

Hersteller bestimmten Ladegerät vor. Ein

Ladegerät, dass fürr einen bestimmten Batterietyp geeignet ist, kann bei der Anwendung eines unterschiedlichen Batterietyps einen Brand verursachen.

b) Benutzen Sie das Werkzeug nur mit dem

Batteriesatz, der für das jeweilige Werkzeug ausdrücklich bestimmt ist. Die Anwendu ng von

jeglichen anderen Batteriesets kann Verletzungen oder einen Brand verursachen.

c) Wird das Batterieset nicht gerade benutzt,

schützen Sie es vor Kontakt mit anderen Metall- Gegenständen wie Büroklammern, Münzen, Schlüssel, Nägel, Schrauben odere

anderen kleinen Metallgegenständen, die eine Verbindung der beiden Batteriekontakte verursachen können. Ein Kurzschluss der

Batteriekontakte kann Verbrennungen oder einen Brand verursachen.

d) Beim falschen Gebrauch können aus der

Batterie Flüssigkeiten entweichen; der Kontakt mit diesen ist zu vermeiden. Kommt es zu einem zufälligen Kontakt mit diesen Flüssigkeiten, spülen Sie die betroffene Stelle mit einem Wasserstrahl ab. Gelangt diese Flüssigkeit in die Augen, suchen Sie ausßerdem ärztliche Hilfe auf. Die aus der Batterie

austretenden Flüssigkeiten können Entzündungen oder Verbrennungen verursachen.

6) REPARATUREN

a) Lassen Sie Reparaturen Ihrer

Akkuwerkzeuge von einer qualifizierten Person durchführen, die identische Ersatzteile benutzen muss. Auf diese Art

und Weise wird das gleiche Sicherheitsniveau der Werkzeuge wie vor der Repratur sichergestellt.

4544

DEDE

Page 24

VIII. Typenschildverweis und Piktogramme

Lesen Sie vor der Benutzung des Gerätes die Gebrauchsanleitung.

Entspricht den Anforderungen der EU.

Symbol der zweiten Schut zklasse

-doppelte Isolierung.

Bei der Arbei t ist Augen-, Gehör- und Atemschutz mit Filterklasse P2 zu tragen.

Symbol für Elektronikschrott. Werfen Sie das unbrauchbare Gerät nicht in den Hausmüll, sondern übergeben Sie es an eine umweltgerechte Entsorgung.

Stellt das Produk tionsjahr und

Seriennummer

-monat und die Nummer der Produktionsserie dar.

Tabelle 3

IX. Reinigung, Instandhaltung, Service

• HINWEIS

y Vor jeglicher Wartung, Reinigung und Werkzeugtausch

trennen Sie das Netzkabel vom Stromnetz.

KONTROLLE/AUSTAUSCH VON KOHLEBÜRSTEN

y Falls sich während des Betriebes im Geräteinneren

eine Funkenbildung oder ein unrihiger Lauf bemerkbar macht, lassen Sie in einer autorisierten Werkstatt der Marke Extol® den Verschleiß der Kohlebürsten überprüfen, da in diesem Fall ein Eingriff in das Geräteinnere notwendig ist. Im Falle vom Tauch müssen die

Kohlebürsten für Originalteile vom Hersteller getauscht werden. Die Form und Größe der Kohlebürsten ist je nach Gerätegröße unterschiedlich.

y Achten Sie darauf, dass der SDS-Spannkopf frei von

Steinen, Baustaub oder anderen reibenden Werkstoffen ist, die beim Bohren/Meißeln entstehen, weil sie das Spannsystem beschädigen.

y Halten Sie die Lüftungsschlitze des Motors sauber,

sonst wird sich dieser infolge einer mangelhaften Luftströmung überhitzen.

y Zur Reinigung der Geräteoberfläche benutzen Sie ein

feuchtes, in Seifenwasser getauchtes Tuch. Achten Sie darauf, dass kein Wasser in das Geräteinnere dringt. Benutzen Sie zur Reinigung keine organischen Lösungsmittel, z. B. auf Azetonbasis, scheuernde Reinigungsmittel oder Mittel mit oxidierenden Eigenschaften, da sie die Oberäche vom Bohrhammer beschädigen würden.

y Zwecks einer Garantiereparatur wenden Sie sich

an den Händler, bei dem Sie das Produkt gekauft haben, der eine Reparatur in einer autorisierten Servicewerkstatt der Marke Extol® sicherstellt. Im Falle einer Nachgarantiereparatur wenden Sie sich direkt an eine autorisierte Servicewerkstatt der Marke Extol® (die Servicestellen finden Sie unter der in der Einleitung dieser Gebrauchsanweisung angeführten Internetadresse).

X. Abfallentsorgung

VERPACKUNGSMATERIALIEN

y Werfen Sie die Verpackungen in den entsprechenden

Container für sortierten Abfall.

HAMMER

y Das Produkt enthält elektronische

Bestandteile, die einen gefährlichen Abfallstoff darstellen. Nach der europäischen Richtlinie 2012/19 EU dürfen elektrische Geräte nicht in den Hausmüll geworfen werden, sondern sie müssen zu einer umweltgerechten Entsorgung an festgelegte Sammelstellen übergeben werden. Informationen über die Sammelstellen erhalten Sie bei dem Gemeindeamt.

EU und GS Konformitätserklärung

HerstellerMadal Bal a.s. •Bartošova 40/3, 76001 Zlín •Ident.-Nr.: 49433717

erklärt,

dass die nachstehend bezeichnete Anlage au f Grund ihres Konzeptes und Konstruktion,

sowie die auf den Markt eingeführten Ausführungen,

den einschlägigen Anforderungen der Europäischen Gemeinschaft entspricht.

Bei den mit uns nicht abgestimmten Veränderungen am Gerät verliert diese Erklärung ihre Gültigkeit.

Extol® Craft 401223

Meißel- und Bohrhammer

wurde in Übereinstimmung mit folgenden Normen:

EN 60745-1:2009+A11:2010; EN 60745-2-6:2010; EN 550014-1:2006+A1+A2;

EN 55014-2:1997+A1+A2; EN 61000-3-2:2006+A1+A2; EN 61000-3-3:213; EN 62321:2008; ZEK 01.4-08

und Vorschriften entworfen und hergestellt:

2014/30 EU 2006/42 ES 2000/14 EC 2011/65 EU

Der den jeweiligen Typ repräsentierende gemessene Schallleistungspegel:

100,4 dB(A); messunsicherheit K ±3 dB(A)

Garantierter Schallleistungspegel der Anlage: 103 dB(A)

In Zlín 5. 2. 2016

Martin Šenkýř

Vorstandsmitglied der AG

4746

DEDE
