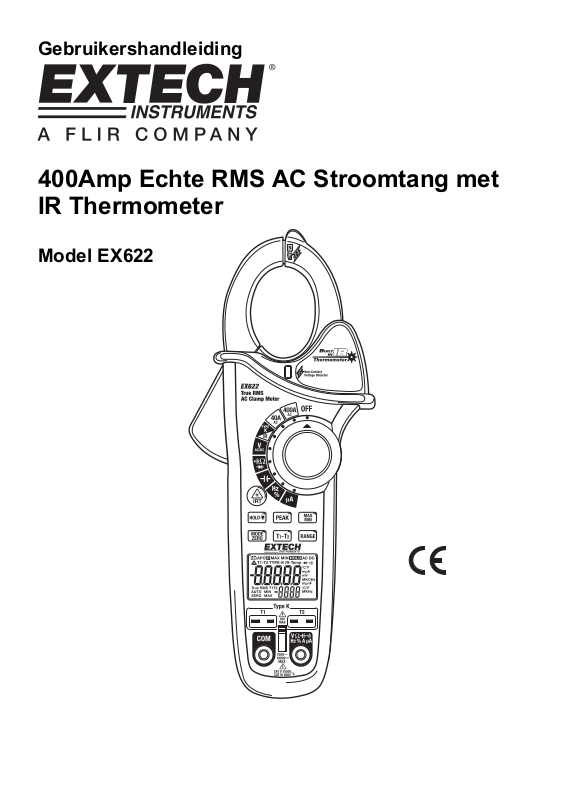

Gebruikershandleiding

400Amp Echte RMS AC Stroomtang met
IR Thermometer

Model EX622

Inleiding

Gefeliciteerd met uw aankoop van deze Extech EX622 Echte RMS Stroomtang. Deze meter meet AC
stroom, AC/DC Spanning, Weerstand, Elektrische capaciteit, Frequentie, Diode Test, Werkingscyclus
en Continuïteit. De speciale eigenschappen bevatten Dubbele Invoer Thermokoppel Temperatuur,
Non-Contact IR Temperatuur en Non-Contact Spanningsdetector. Het dubbel gevormd omhulsel is
ontworpen voor zwaar gebruik. Dit instrument wordt pas verzonden na volledig getest en gekalibreerd
te zijn en zal, bij behoorlijk gebruik, voor jaren een betrouwbare service leveren.

Veiligheid

Internationale Veiligheidssymbolen

WARNING

CAUTION

PER IEC1010 OVERSPANNING INSTALLATIE CATEGORIE

OVERSPANNING CATEGORIE I

Uitrusting voor OVERSPANNING CATEGORIE I is uitrusting voor verbinding aan circuits waarin
metingen worden uitgevoerd om de vluchtige overspanningen te beperken tot een geschikt laag
niveau.

Opmerking – Voorbeelden omvatten beschermd elektronische circuits.

OVERSPANNING CATEGORIE II

Uitrusting van OVERSPANNING CATEGORIE II is energieverbruikende uitrusting geleverd door de
vaste installatie.

Opmerking - Voorbeelden omvatten huishoud-, kantoor- en laboratoriumtoestellen.

OVERSPANNING CATEGORIE III

Uitrusting van OVERSPANNING CATEGORIE III is uitrusting in vaste installaties.
Opmerking – Voorbeelden bevatten schakelaars in de vaste installatie en sommige benodigdheden
voor industrieel gebruik met permanente verbinding aan de vaste installatie.

OVERSPANNING CATEGORIE IV

Uitrusting van OVERSPANNING CATEGORIE IV is voor gebruik aan het beginpunt van de

installatie.
Opmerking - Voorbeelden bevatten elektriciteitsmeters en basis over-stroom
beschermingsbenodigdheden.

Dit symbool, naast een ander symbool of terminal, geeft aan dat de gebruiker de
handleiding moet raadplegen voor verdere informatie.

Dit symbool, naast een terminal, geeft aan dat, onder normaal gebruik, gevaarlijke
spanningen aanwezig kunnen zijn.

Dubbele isolatie

Dit WARNING symbool geeft een mogelijke gevaarlijke situatie aan, dat indien
niet vermeden, kan leiden tot de dood of ernstig letsel.

Dit CAUTION symbool geeft een mogelijke gevaarlijke situatie aan, dat indien niet
vermeden, kan leiden tot beschadiging van het product.

2

EX622-EU-NL-V2.5-4/12

VEILIGHEIDSRICHTLIJNEN

• Overschrijd het maximum toelaatbaar invoerbereik niet bij gelijk welke functie.

• Dien geen spanning toe aan de meter wanneer de weerstandsfunctie is geselecteerd.

• Stel de functieschakelaar in op OFF wanneer de meter niet in gebruik is.

• Verwijder de batterij indien de meter voor langer dan 60 dagen wordt opgeborgen.

WAARSCHUWINGEN

• Stel de functieschakelaar in op de geschikte positie alvorens te meten.

• Tijdens het meten van volts wijzig het niet naar de stroom/weerstand modussen.

• Meet geen stroom op een circuit waar de spanning 600V overschrijdt.

• Tijdens het wijzigen van bereiken, ontkoppel de testkabel van het geteste circuit.

WAARSCHUWINGEN

• Onjuist gebruik van deze meter kan schade, schokken, letsels of dood veroorzaken. Lees en
begrijp deze gebruikershandleiding alvorens de meter te bedienen.

• Verwijder steeds de testkabels alvorens de batterij of de zekeringen te vervangen.

• Controleer de toestand van de testkabels en de meter op schade alvorens de meter te

bedienen. Herstel of vervang elke vorm van schade voor gebruik.

• Wees uiterst voorzichtig indien u metingen uitvoert waarbij de spanningen groter zijn dan
25VAC rms of 35VDC. Dit soort spanningen kan schokken veroorzaken.

• Ontlaad steeds condensators en haal de stroom van het geteste toestel af alvorens Diode-,
Weerstands- of Continuïteitstesten uit te voeren.

• Spanningscontroles op elektrische rails kunnen moeilijk en misleidend zijn door de
onzekerheid van de verbinding met de ingebouwde elektrische contacten. Andere middelen
moeten aangewend worden om zeker te zijn dat de terminals niet “live" zijn.

• Indien de uitrusting gebruikt wordt op een manier niet bepaald door de fabrikant, is het
mogelijk dat de bescherming geleverd door de uitrusting beschadigd wordt.

• Dit toestel is geen speelgoed en mag zich niet binnen het bereik van kinderen bevinden. Het
bevat gevaarlijke voorwerpen en kleine onderdelen die kinderen kunnen inslikken. In het geval
een kind iets inslikt, contacteer onmiddellijk een dokter.

• Laat geen batterijen of verpakkingsmaterialen zonder toezicht achter; ze kunnen een gevaar
vormen voor kinderen indien ze het gebruiken als speelgoed.

• In het geval het toestel voor lange periode niet zal gebruikt worden, verwijder de batterijen om
lekkage te voorkomen.

• Vervallen of beschadigde batterijen kunnen cauterisatie veroorzaken indien in contact met de
huid. Daarom, in zo’n gevallen gebruik steeds geschikte handschoenen.

• Controleer indien de batterijen niet kortgesloten worden. Gooi geen batterijen in vuur.

• Kijk niet rechtstreeks in of richt de laserpointer niet naar een oog. Zichtbare laserstralen

van laag vermogen veroorzaken normaal geen gevaar, maar kunnen een potentieel gevaar
vormen indien ze voor lange duur rechtstreeks bekeken worden.

Functie Maximum Invoer

A AC, 400A DC/AC

V DC, V AC 600V DC/AC

Weerstand, Elektrische capaciteit, Frequentie,
Diode Test

μA 4000 μA

Type K Temperatuur 30V DC, 24V AC

250V DC/AC

3

EX622-EU-NL-V2.5-4/12

Beschrijving

Meterbeschrijving

1. Stroomklem

2. Openingsmechanisme van de klem

3. IR thermometer en Laserknop

4. HOLD/BACKLIGHT knop

5. MODE / ZERO knop

6. LCD weergave met achtergrondverlichting

7. Type K ingangsaansluitingen

8. Multimeter ingangsaansluitingen

9. IR thermometer sensor en Laserpointer (achterkant)

10. Functieschakelaar

11. PEAK knop

12. MAX-MIN knop

13. Bereikknop

14. Thermokoppel weergaveknop

15. Batterijcompartiment (achterzijde)

16. Non-Contact Spanningsdetector

17. NCV LED indicator

18. Invoer sluiter

Beschrijving Weergave iconen

HOLD Kortstondige opslag
APO Automatische uitschakeling
AUTO Automatisch bereik

P Piek Vasthouden

DC Gelijkstroom
AC Wisselstroom
MAX Max meting
MIN Min meting
Lage Batterij
ZERO DCA of CAP nul
mV of V Milli-volts of Volts (Spanning)

Ω Ohms (Weerstand)
A Ampères (Stroom)
F Farad (Elektrische capaciteit)
Hz Hertz (Frequentie)
% Inschakelfactor

o

F en oC Fahrenheit en Celsius eenheden (Temperatuur)

T

1, T2, T1-T2 Thermokoppel 1, Thermokoppel 2, Thermokoppel verschil

n, m, μ, M, k Eenheid van meet prefixen: nano, milli, micro, mega en kilo

)

)

•

) Continuïteitstest

Diodetest
Laserpointer

4

EX622-EU-NL-V2.5-4/12

Werking

OPMERKING: Lees en begrijp alle Waarschuwingsrichtlijnen in deze gebruikershandleiding
alvorens deze meter te gebruiken. Stel de functieschakelaar in op de OFF positie wanneer de
meter niet in gebruik is.

Invoersluiter

De Invoersluiter verbiedt een gelijktijdige verbinding met de thermokoppel aansluitingen en de DMM
ingangsaansluitingen. Dit is een beveiliging dat een mogelijke gevaarlijke situatie gedurende
hoogspanningsmetingen voorkomt. Glijd de Sluiter naar omhoog voor metingen met de testkabel of
naar omlaag voor thermokoppel temperatuurmetingen.

Non-Contact Spanningsdetector

WAARSCHUWING: Risico op Elektrocutie. Voor gebruik, test de Spanningsdetector steeds op een

gekend werkend circuit om zeker te zijn van een goede werking.

1. Roteer de Functieschakelaar naar gelijk welke meetpositie.

2. Plaats de sondetip van de detector op de te testen
stroomgeleider.

3. Indien AC spanning aanwezig is zal de NCV detector
aangezet worden met een constant rood licht.

OPMERKING: De stroomgeleiders in elektrische snoerstellen zijn

OPMERKING: De detector is ontworpen met een hoge gevoeligheid. Statische elektriciteit en

vaak gevlochten. Voor het beste resultaat, beweeg
de sondetip langs de lengte van het snoer en zorg
ervoor dat de tip zich in de nabijheid van de actieve
stroomgeleider bevindt.

andere energiebronnen kunnen de sensor willekeurig beïnvloeden. Dit is normaal
tijdens de werking.
