Extech Instruments ET20 User Manual

ET20-en-es-fr_V1.0 11/15

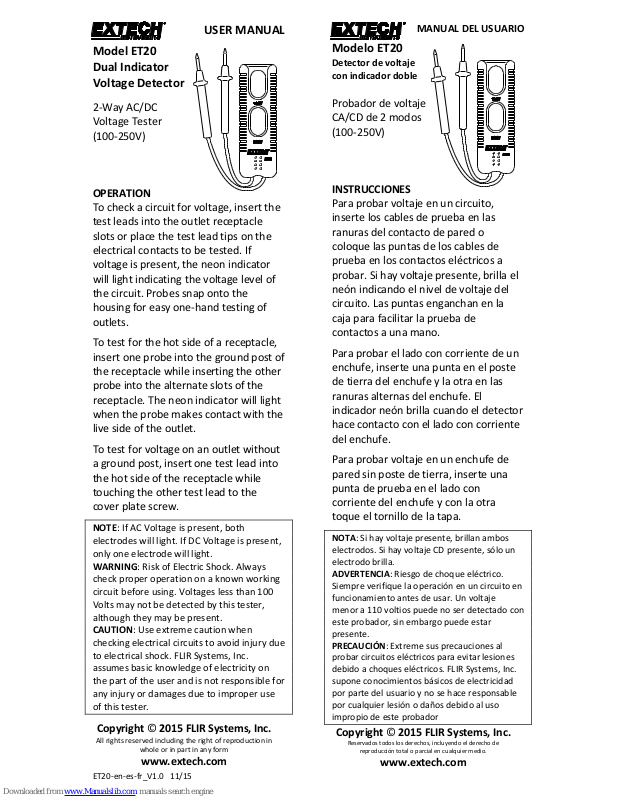

USER MANUAL

Model ET20
Dual Indicator
Voltage Detector

2-Way AC/DC
Voltage Tester
(100-250V)

OPERATION

To check a circuit for voltage, insert the
test leads into the outlet receptacle
slots or place the test lead tips on the
electrical contacts to be tested. If
voltage is present, the neon indicator
will light indicating the voltage level of
the circuit. Probes snap onto the
housing for easy one-hand testing of
outlets.

To test for the hot side of a receptacle,
insert one probe into the ground post of
the receptacle while inserting the other
probe into the alternate slots of the
receptacle. The neon indicator will light
when the probe makes contact with the
live side of the outlet.

To test for voltage on an outlet without
a ground post, insert one test lead into
the hot side of the receptacle while
touching the other test lead to the
cover plate screw.

NOTE: If AC Voltage is present, both
electrodes will light. If DC Voltage is present,
only one electrode will light.
WARNING: Risk of Electric Shock. Always
check proper operation on a known working
circuit before using. Voltages less than 100
Volts may not be detected by this tester,
although they may be present.
CAUTION: Use extreme caution when
checking electrical circuits to avoid injury due
to electrical shock. FLIR Systems, Inc.
assumes basic knowledge of electricity on
the part of the user and is not responsible for
any injury or damages due to improper use
of this tester.

Copyright © 2015 FLIR Systems, Inc.

All rights reserved including the right of reproduction in

whole or in part in any form

www.extech.com

MANUAL DEL USUARIO

Modelo ET20

Detector de voltaje
con indicador doble

Probador de voltaje
CA/CD de 2 modos
(100-250V)

INSTRUCCIONES

Para probar voltaje en un circuito,
inserte los cables de prueba en las
ranuras del contacto de pared o
coloque las puntas de los cables de
prueba en los contactos eléctricos a
probar. Si hay voltaje presente, brilla el
neón indicando el nivel de voltaje del
circuito. Las puntas enganchan en la
caja para facilitar la prueba de
contactos a una mano.

Para probar el lado con corriente de un
enchufe, inserte una punta en el poste
de tierra del enchufe y la otra en las
ranuras alternas del enchufe. El
indicador neón brilla cuando el detector
hace contacto con el lado con corriente
del enchufe.

Para probar voltaje en un enchufe de
pared sin poste de tierra, inserte una
punta de prueba en el lado con
corriente del enchufe y con la otra
toque el tornillo de la tapa.

NOTA: Si hay voltaje presente, brillan ambos
electrodos. Si hay voltaje CD presente, sólo un
electrodo brilla.
ADVERTENCIA: Riesgo de choque eléctrico.
Siempre verifique la operación en un circuito en
funcionamiento antes de usar. Un voltaje
menor a 110 voltios puede no ser detectado con
este probador, sin embargo puede estar
presente.
PRECAUCIÓN: Extreme sus precauciones al
probar circuitos eléctricos para evitar lesiones
debido a choques eléctricos. FLIR Systems, Inc.
supone conocimientos básicos de electricidad
por parte del usuario y no se hace responsable
por cualquier lesión o daños debido al uso
impropio de este probador

Copyright © 2015 FLIR Systems, Inc.

Reservados todos los derechos, incluyendo el derecho de

reproducción total o parcial en cualquier medio.

www.extech.com

ET20-en-es-fr_V1.0 11/15

. MANUEL D’UTILISATION

Modèle ET20
Détecteur de
tension comportant
deux témoins

Détecteur de tension
AC/DC à deux voies
(100 à 250 V)

UTILISATION

Pour contrôler la présence de tension

sur un circuit, insérez les fils d’essai

dans les fentes de la prise de courant ou
placez les extrémités des fils d’essai sur
les contacts électriques à tester. En cas
de présence de tension, le témoin au

néon s’allume indiquant le niveau de la

tension présente sur le circuit. Les
sondes se fixent par encliquetage sur le
boîtier pour vous permettre d’effectuer
des tests sur des prises en toute facilité.

Pour tester une prise afin d’en détecter

le côté sous tension, insérez une sonde
dans la tige de mise à la terre de la prise

tout en insérant l’autre sonde dans les

autres fentes de la prise. Le témoin au

néon s’allume lorsque la sonde entre en

contact avec le côté sous tension de la
prise.

Pour tester une prise afin de détecter la
présence de tension sans tige de mise à

la terre, insérez un fil d’essai dans le

côté sous tension de la prise tout en
mettant l’autre fil d’essai en contact
avec la vis de la plaque de montage.

REMARQUE : En cas de présence de
tension AC, les deux électrodes
s’allument. En cas de présence de
tension DC, une seule électrode

s’allume.

AVERTISSEMENT : Risque

d’électrocution. Assurez-vous toujours
d’un fonctionnement correct sur un

circuit de travail connu avant toute
utilisation. Les tensions inférieures à
100 volts peuvent ne pas être détectées

par ce testeur, bien qu’elles puissent

être présentes.
ATTENTION ! Faites preuve d’une
extrême prudence lorsque vous
contrôlez des circuits électriques afin de
prévenir tout risque de blessures liées à

l’électrocution. FLIR Systems, Inc.
suppose que l’utilisateur possède des

connaissances élémentaires en matière
d’électricité. Elle décline en
conséquence toute responsabilité
concernant des blessures et dommages

éventuels résultant d’une utilisation

incorrecte de ce testeur.

Droits d’auteur © 2015 FLIR Systems, Inc.

Tous droits réservés, y compris la reproduction partielle

ou totale sous quelque forme que ce soit

www.extech.com
