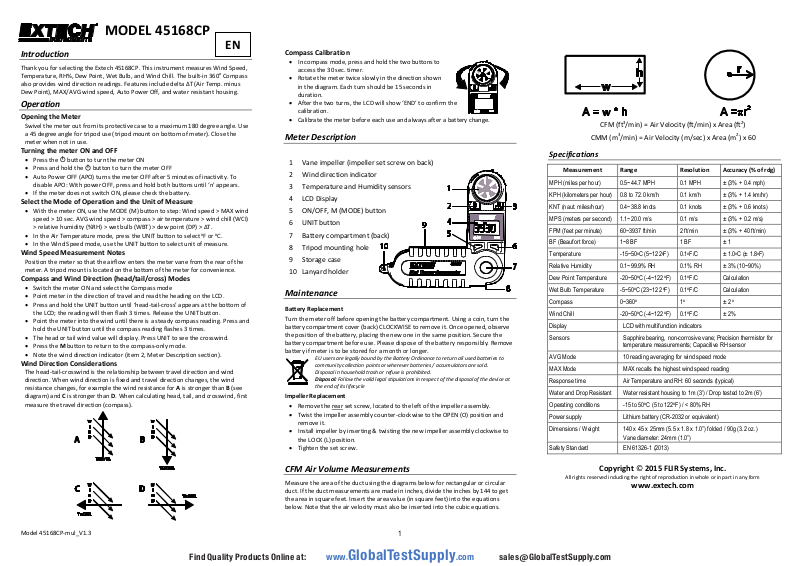

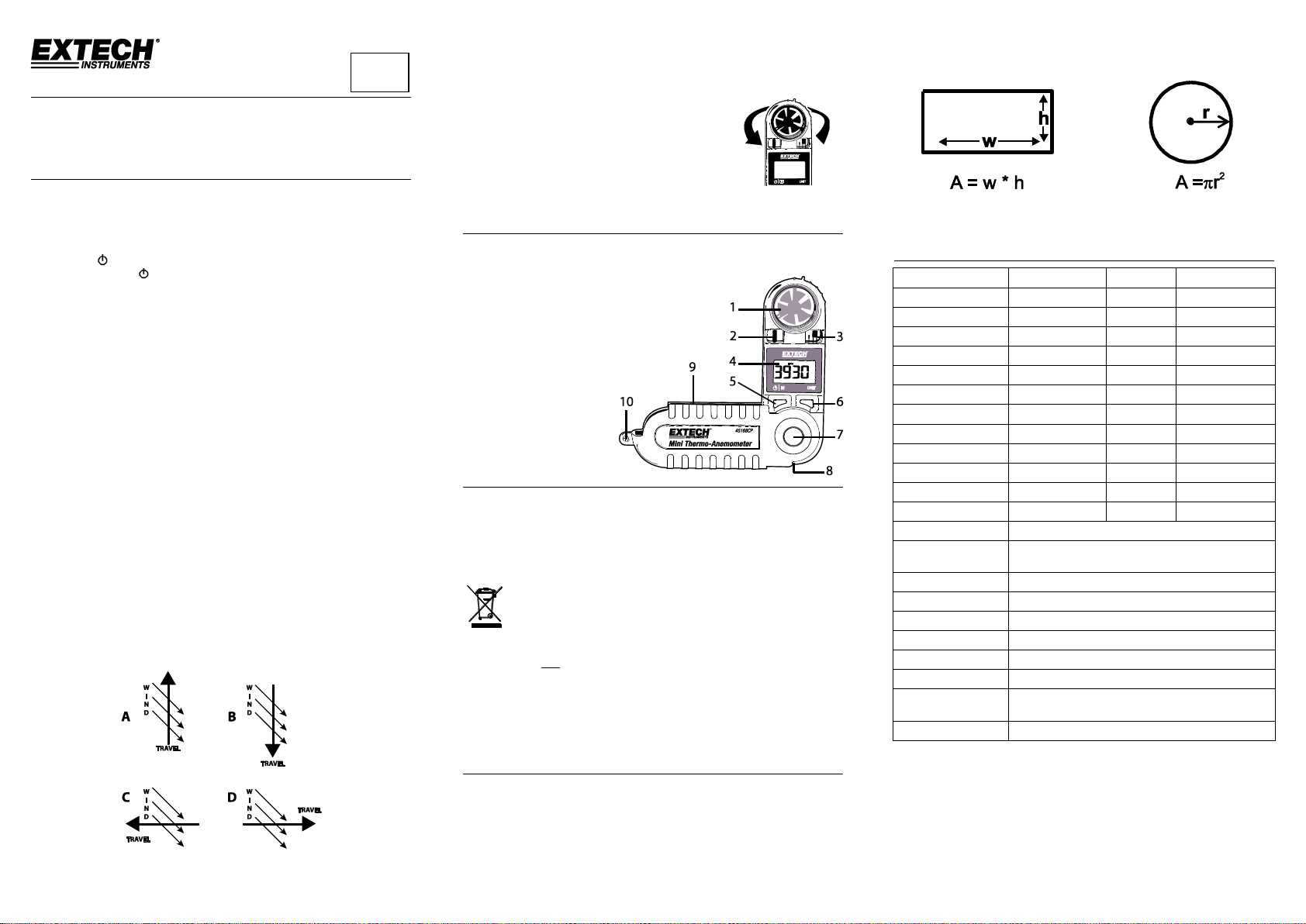

MODEL 45168CP
1
Measurement
Range
Resolution
Accuracy (% of rdg)
MPH (miles per hour)
0.5~44.7 MPH
0.1 MPH
± (3% + 0.4 mph)
KPH (kilometers per hour)
0.8 to 72.0 km/h
0.1 km/h
± (3% + 1.4 km/hr)
KNT (naut. miles/hour)
0.4~38.8 knots
0.1 knots
± (3% + 0.6 knots)
MPS (meters per second)
1.1~20.0 m/s
0.1 m/s
± (3% + 0.2 m/s)
FPM (feet per minute)
60~3937 ft/min
2 ft/min
± (3% + 40 ft/min)
BF (Beaufort force)
1~8 BF
1 BF
± 1
Temperature
-15~50oC (5~122oF)
0.1oF/C
± 1.0oC (± 1.8oF)
Relative Humidity
0.1~99.9% RH
0.1% RH
± 3% (10~90%)
Dew Point Temperature
-20~50oC (-4~122 oF)
0.1oF/C
Calculation
Wet Bulb Temperature
-5~50oC (23~122 oF)
0.1oF/C
Calculation
Compass
0~360o
1o
± 2 o
Wind Chill
-20~50oC (-4~122 oF)
0.1oF/C
± 2%
Display
LCD with multifunction indicators
Sensors
Sapphire bearing, non-corrosive vane; Precision thermistor for
temperature measurements; Capacitive RH sensor
AVG Mode
10 reading averaging for wind speed mode
MAX Mode
MAX recalls the highest wind speed reading
Response time
Air Temperature and RH: 60 seconds (typical)
Water and Drop Resistant
Water resistant housing to 1m (3’) / Drop tested to 2m (6’)
Operating conditions
-15 to 50oC (5 to 122oF) / < 80% RH
Power supply
Lithium battery (CR-2032 or equivalent)
Dimensions / Weight
140 x 45 x 25mm (5.5 x 1.8 x 1.0”) folded / 90g (3.2 oz.)
Vane diameter: 24mm (1.0”)
Safety Standard
EN 61326-1 (2013)
EN
Introduction
Thank you for selecting the Extech 45168CP. This instrument measures Wind Speed,
Temperature, RH%, Dew Point, Wet Bulb, and Wind Chill. The built-in 360o Compass
also provides wind direction readings. Features include delta ∆T (Air Temp. minus
Dew Point), MAX/AVG wind speed, Auto Power Off, and water resistant housing.
Operation
Opening the Meter
Swivel the meter out from its protective case to a maximum 180 degree angle. Use
a 45 degree angle for tripod use (tripod mount on bottom of meter). Close the
meter when not in use.
Turning the meter ON and OFF
Press the button to turn the meter ON
Press and hold the button to turn the meter OFF
Auto Power OFF (APO) turns the meter OFF after 5 minutes of inactivity. To
disable APO: With power OFF, press and hold both buttons until ‘n’ appears.
If the meter does not switch ON, please check the battery.
Select the Mode of Operation and the Unit of Measure
With the meter ON, use the MODE (M) button to step: Wind speed > MAX wind
speed > 10 sec. AVG wind speed > compass > air temperature > wind chill (WCI)
> relative humidity (%RH) > wet bulb (WBT) > dew point (DP) > ∆T.
In the Air Temperature mode, press the UNIT button to select oF or oC.
In the Wind Speed mode, use the UNIT button to select unit of measure.
Wind Speed Measurement Notes
Position the meter so that the airflow enters the meter vane from the rear of the
meter. A tripod mount is located on the bottom of the meter for convenience.
Compass and Wind Direction (head/tail/cross) Modes
Switch the meter ON and select the Compass mode
Point meter in the direction of travel and read the heading on the LCD.
Press and hold the UNIT button until ‘head-tail-cross’ appears at the bottom of
the LCD; the reading will then flash 3 times. Release the UNIT button.
Point the meter into the wind until there is a steady compass reading. Press and
hold the UNIT button until the compass reading flashes 3 times.
The head or tail wind value will display. Press UNIT to see the crosswind.
Press the M button to return to the compass-only mode.
Note the wind direction indicator (item 2, Meter Description section).
Wind Direction Considerations
The head-tail-crosswind is the relationship between travel direction and wind
direction. When wind direction is fixed and travel direction changes, the wind
resistance changes, for example the wind resistance for A is stronger than B (see
diagram) and C is stronger than D. When calculating head, tail, and crosswind, first
measure the travel direction (compass).
Model 45168CP-mul_V1.3
Find Quality Products Online at: sales@GlobalTestSupply.com
Compass Calibration
In compass mode, press and hold the two buttons to
access the 30 sec. timer.
Rotate the meter twice slowly in the direction shown
in the diagram. Each turn should be 15 seconds in
duration.
After the two turns, the LCD will show ‘END’ to confirm the
calibration.
Calibrate the meter before each use and always after a battery change.
Meter Description
1 Vane impeller (impeller set screw on back)
2 Wind direction indicator
3 Temperature and Humidity sensors
4 LCD Display
5 ON/OFF, M (MODE) button
6 UNIT button
7 Battery compartment (back)
8 Tripod mounting hole
9 Storage case
10 Lanyard holder
Maintenance
Battery Replacement
Turn the meter off before opening the battery compartment. Using a coin, turn the
battery compartment cover (back) CLOCKWISE to remove it. Once opened, observe
the position of the battery, placing the new one in the same position. Secure the
battery compartment before use. Please dispose of the battery responsibly. Remove
battery if meter is to be stored for a month or longer.
Impeller Replacement
EU users are legally bound by the Battery Ordinance to return all used batteries to
community collection points or wherever batteries / accumulators are sold.
Disposal in household trash or refuse is prohibited.
Disposal: Follow the valid legal stipulations in respect of the disposal of the device at
the end of its lifecycle
Remove the rear set screw, located to the left of the impeller assembly.
Twist the impeller assembly counter-clockwise to the OPEN (O) position and
remove it.
Install impeller by inserting & twisting the new impeller assembly clockwise to
the LOCK (L) position.
Tighten the set screw.
CFM Air Volume Measurements
Measure the area of the duct using the diagrams below for rectangular or circular
duct. If the duct measurements are made in inches, divide the inches by 144 to get
the area in square feet. Insert the area value (in square feet) into the equations
below. Note that the air velocity must also be inserted into the cubic equations.
www.GlobalTestSupply.com
CFM (ft3/min) = Air Velocity (ft/min) x Area (ft2)
CMM (m3/min) = Air Velocity (m/sec) x Area (m2) x 60
Specifications
Copyright © 2015 FLIR Systems, Inc.
All rights reserved including the right of reproduction in whole or in part in any form
www.extech.com

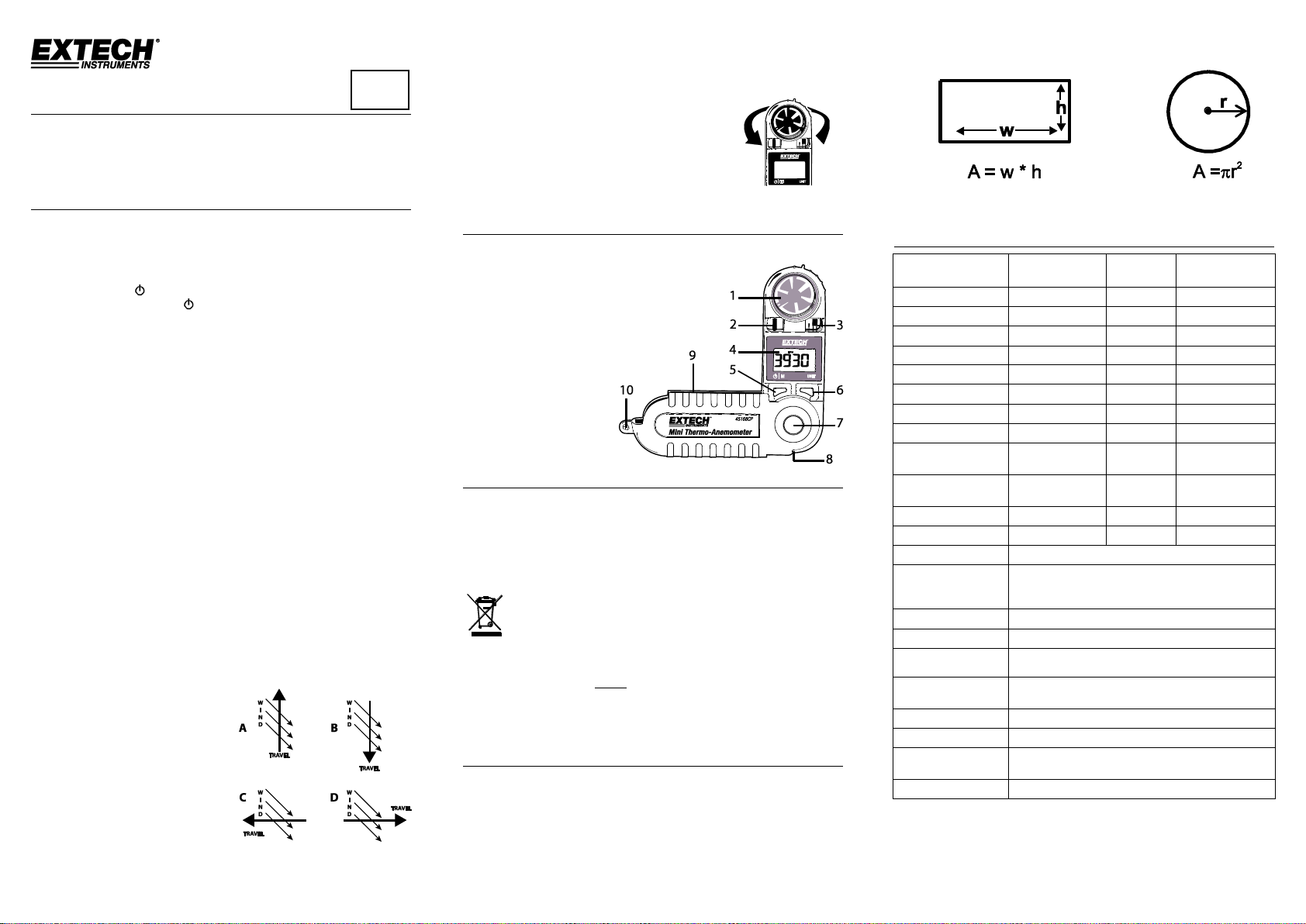

Page 2
MODEL 45168CP
2
Medición
Escala
Resolución
Precisión (% de
lectura)
mph (millas por hora)
0.5 – 44.7 MPH
0.1 MPH
± (3% 0.4 mph)
KPH (kilómetros por hora)
0.8 a 72.0 km/h
0.1 km/h
± (3% + 1.4 km/hr.)
KNT (millas naut./hora)
0.4 ~ 38.8 nudos
0.1 nudos
± (3% 0.6 nudos)
MPS (metros por segundo)
1.1~20.0 m/s
0.1 m/s
± (3% + 0.2 m/s)
FPM (pies por minuto)
60 ~ 3937 ft. / Min
2 ft./min
± (3% + 40 ft./min)
BF (fuerza Beaufort)
1~8 BF
1 BF
± 1
Temperatura
-15~50°C (5~122°F)
0.1°F/C
± 1.0°C (± 1.8°F)
Humedad relativa
0.1~99.9% HR
0.1% HR
± 3% (10~90%)
Temperatura de punto de
rocío
-20~50°C (-4~122°F)
0.1°F/C
Cálculo
Temperatura de bulbo
húmedo
-5~50°C (23~122°F)
0.1°F/C
Cálculo
Brújula
0~360°
1°
± 2°
Enfriamiento eólico
-20~50°C (-4~122°F)
0.1°F/C
± 2%
Pantalla
LCD con indicadores multifunción
Sensores
Cojinete de zafiro, veleta resistente a la corrosión; Termistor de
precisión para medición de temperatura; Sensor capacitivo de
humedad relativa
Modo PROM
Promediado de 10 lecturas para modo de velocidad del viento
Modo MAX
MAX recuerda la lectura más alta de velocidad del viento
Tiempo de respuesta
Temperatura del aire y la humedad relativa: 60 segundos
(típico)
Hidrófugo y resistente a
caídas
Carcasa hidrófuga hasta 1 m (3') / prueba de caída a 2 m (6’)
Condiciones de operación
-15 a 50°C (5 a 122°F) / < 80% HR
Fuente de energía
Batería de litio (CR-2032 o equivalente)
Dimensiones / Peso
140 x 45 x 25 mm (5.5 x 1.8 x 1.0 ") plegado / 90g (3.2 oz.)
Diámetro de veleta: 24mm (1.0”)
Norma de seguridad
ES 61326-1 (2013)
ES
Introducción
Agradecemos su compra del 45168CP de Extech. Este instrumento mide velocidad
del viento, temperatura, % de humedad relativa, punto de rocío, bulbo húmedo y
enfriamiento eólico. La brújula integrada (360°) provee la dirección del viento. Las
funciones incluyen delta ∆T (temperatura del aire menos punto de rocío), velocidad
del viento MAX/PROM, apagado automático, y una caja resistente al agua.
Operación
Abrir el medidor
Gire el medidor fuera de su caja protectora a un ángulo máximo de 180 grados.
Utilice un ángulo de 45 grados para usar el trípode (montaje para trípode abajo del
medidor). Cierre el medidor cuando no esté en uso.
Encendido y apagado
Presione el botón para encender el medidor
Presione y sostenga el botón para apagar el medidor
Apagado automático (APO) apaga el medidor después de 5 minutos de
inactividad. Desactivar apagado automático: Con el medidor apagado, presione
y mantenga ambos botones hasta que "n" aparece.
Si el medidor no enciende, revise la batería.
Seleccionar el modo de funcionamiento y unidad de medida
Con el medidor encendido, use el botón MODE (M) para avanzar: Velocidad del
viento > MAX velocidad del viento > 10 seg. Velocidad viento PROM > brújula>
temperatura del aire > índice de enfriamiento eólico (WCI) > humedad relativa
(% HR) > bulbo húmedo (WBT) > punto de rocío (DP) > ∆T.
En modo temperatura del aire, presione el botón UNIT para seleccionar °F o °C.
En modo velocidad del viento, use el botón UNIT para seleccionar la unidad.
Notas sobre medición de velocidad de viento
Coloque el medidor de manera que el flujo de aire entre a la veleta desde la parte
posterior del medidor. En la parte inferior está el montaje para trípode.
Modos Brújula y Dirección del Viento (frente/cola/cruzado)
Encienda el medidor y seleccione el modo Brújula
Apunte el medidor en la dirección de marcha y lea el rumbo en la pantalla LCD.
Presione y sostenga el botón UNIT hasta ver "frente-cola-cruzado" en la parte
inferior de la pantalla LCD; la lectura destellará 3 veces. Suelte el botón UNIT.
Apunte el medidor hacia el viento hasta obtener una lectura constante de la
brújula. Presione y sostenga el botón UNIT hasta que la lectura de la brújula
destelle 3 veces.
Se mostrará el valor del viento de frente o de cola. Presione UNIT para ver el
viento cruzado.
Presione el botón M para volver al modo sólo brújula.
Observe el indicador de dirección del viento (punto 2, Descripción del medidor).
Consideraciones sobre Dirección del viento
El viento cruzado --de frente o de cola-es la relación entre el sentido de la
marcha y la dirección del viento. Cuando
la dirección del viento es fija y cambia la
dirección de marcha, cambia la
resistencia del viento, por ejemplo, la
resistencia al viento para A es más fuerte
que B (Ver diagrama) y C es más fuerte
que D. Al calcular el viento de frente,
cola, y cruzado, primero mida el rumbo o
dirección de la marcha (brújula).
Model 45168CP-mul_V1.3
Find Quality Products Online at: sales@GlobalTestSupply.com
Calibración de la brújula
En modo de brújula, presione y sostenga los dos botones
para acceder al temporizador de 30 segundos.
Gire el medidor dos veces lentamente en la dirección
indicada en el diagrama. Cada vuelta debe ser de 15
segundos de duración.
Después de dos vueltas, la pantalla LCD indicará 'FIN' para
confirmar la calibración.
Calibre el medidor antes de cada uso y siempre después de un cambio de
batería.
Descripción del medidor
1. Impulsor de veleta (tornillo de ajuste del impulsor atrás)
2. Indicador de dirección del viento
3. Sensores de temperatura y humedad
4. Pantalla LCD
5. Botón ON/OFF, M (MODE)
6. Botón UNIT
7. Compartimiento de la batería
(atrás)
8. Orificio de montaje
del trípode
9. Estuche
10. Orificio para correa
Mantenimiento
Reemplazo de la batería
Apague el medidor antes de abrir el compartimiento de la batería. Con una moneda,
gire la tapa del compartimento de la batería (atrás) en sentido horario para retirarla.
Una vez abierto, observe la posición de la batería y coloque la nueva en la misma
posición. Asegure el compartimiento de la batería antes de su uso. Deshágase de la
batería de manera responsable. Retire la batería si el medidor se va a almacenar
durante un mes o más tiempo.
Reemplazo del impulsor
Los usuarios de la UE están legalmente obligados por la ordenanza de baterías a
devolver todas las pilas usadas a los puntos de recolección en su comunidad o a
cualquier otro lugar donde se venden baterías y acumuladores.
La eliminación en la basura o desechos del hogar está prohibido.
Desecho: Cumpla las estipulaciones legales vigentes respecto al desecho del
dispositivo al final de su vida útil.
Quite el tornillo opresor trasero, a la izquierda del conjunto impulsor.
Gire el conjunto del impulsor contrarreloj a la posición ABIERT (O) y retírelo.
Inserte y gire el montaje de impulsor nuevo en sentido horario hasta la posición
de traba LOCK (L).
Apriete el opresor.
Mediciones de Volumen de Aire PCM
Mida el área del conducto usando los diagramas de abajo para conducto
rectangular o circular. Si las mediciones de los conductos son en pulgadas, divida
las pulgadas por 144 para obtener el área en pies cuadrados. Introduzca el valor del
área (en pies cuadrados) en las siguientes ecuaciones. Tenga en cuenta que
también debe ingresar la velocidad del aire en las ecuaciones cúbicas.
www.GlobalTestSupply.com
PCM (pies3/min) = Velocidad del aire (ft./min.) x Área (ft2)
MCM (m3/min) = Velocidad del aire (m / seg) x Área (m2) X 60
Especificaciones
Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio
Copyright © 2015 FLIR Systems, Inc.
www.extech.com

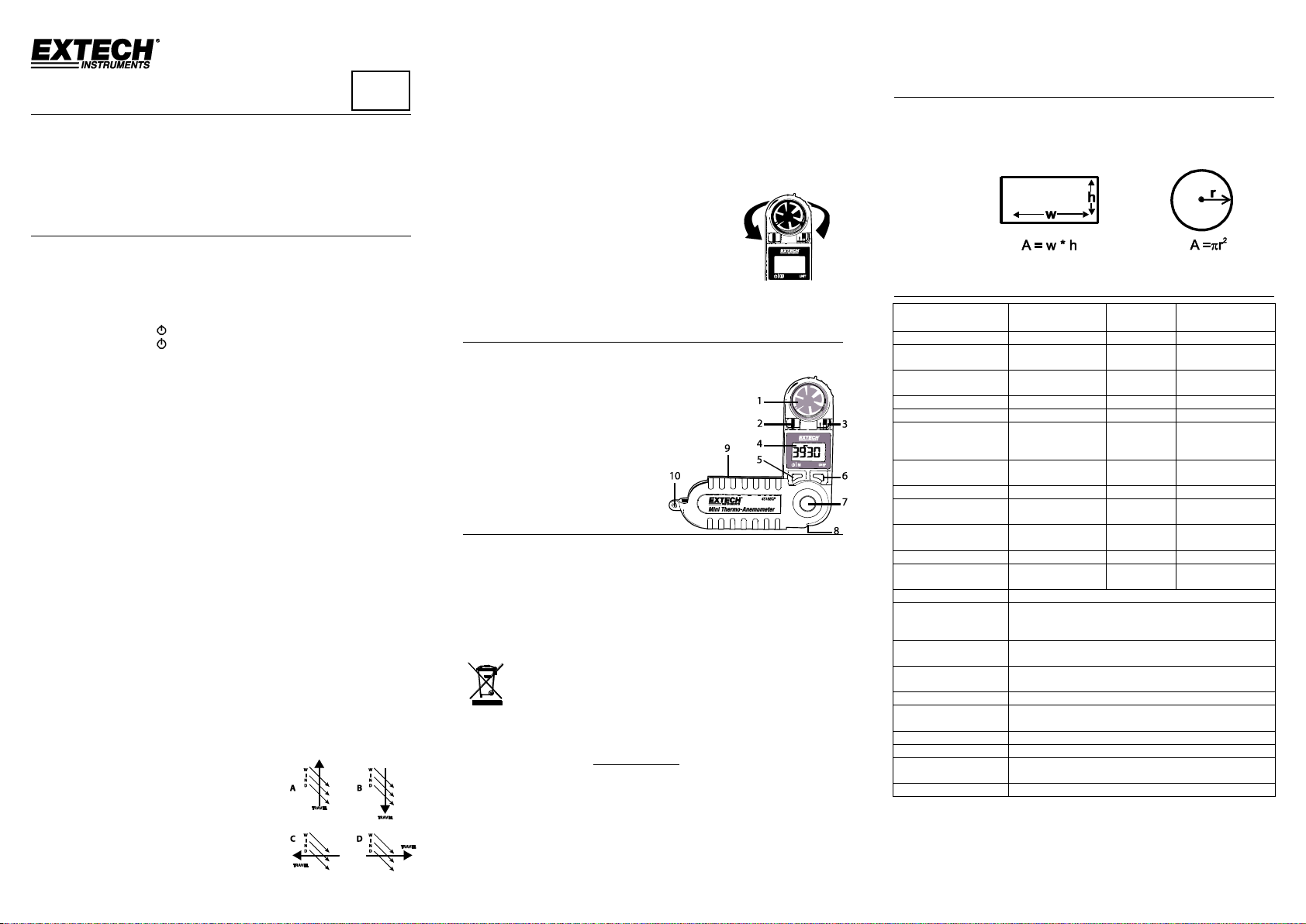

Page 3
MODEL 45168CP
3
Mesures
Gamme
Résolution
Précision (% de
lect.)
MPH (milles par heure)
0,5 à 44,7 MPH
0,1 MPH
± (3 % + 0,4 mph)
Km/h (kilomètres par
heure)
0,8 à 72,0 km/h
0,1 km/h
± (3 % + 1,4 km/h)
NMH (milles
nautiques/heure)
0,4 à 38,8 nœuds
0,1 nœuds
± (3 % + 0,6 nœuds)
MPS (mètres par seconde)
1,1 à 20,0 m/s
0,1 m/s
± (3 % + 0,2 m/s)
PPM (pieds par minute)
60 à 3 937 pieds/mn
2 pieds/mn
± (3 % + 40 pieds/mn)
BF (Force sur l'échelle de
Beaufort)
Force 1 à 8 sur
l'échelle de Beaufort
Force 1 sur
l'échelle de
Beaufort
± 1
Température
- 15 à 50oC (5 à
122oF)
0,1oF/C
± 1,0oC (± 1,8oF)
Humidité relative
0,1 à 99,9 % d'HR
0,1 % d’HR
± 3% (10~90%)
Température du point de
rosée
- 20 à 50oC (- 4 à 122
o
F)
0,1oF/C
Calcul
Température du bulbe
humide
- 5 à 50oC (23 à 122
o
F)
0,1oF/C
Calcul
Boussole
0 à 360o
1o
± 2 o
Refroidissement de l’air
- 20 à 50oC (- 4 à 122
o
F)
0,1oF/C
± 2%
Écran
LCD avec voyants multifonctions
Capteurs
Roulement à saphir, moulinet résistant à la corrosion ;
thermistance de précision pour des mesures de température ;
capteur capacitif d'HR
Mode AVG
Établissement de la moyenne de 10 lectures en mode Vitesse
du vent
Mode MAX
MAX permet de rappeler la lecture de la vitesse maximale du
vent
Temps de Réponse
Température de l'air et HR : 60 secondes (typique)
Étanche et résistant aux
chocs
Boîtier étanche jusqu'à 1 m (3 pieds) / Essai de chute jusqu'à 2
m (6 pieds)
Conditions d'utilisation
de -15 à 50 oC (de 5 à 122 oF) / < 80 % d'HR
Alimentation électrique
Pile au Lithium (CR-2032 ou équivalent)
Dimensions / Poids
140 x 45 x 25 mm (5,5 x 1,8 x 1,0 po) plié / 90 g (3,2 on)
Diamètre du moulinet : 24 mm (1,0 po)
Normes de sécurité
EN 61326-1 (2013)
FR
Introduction
Nous remercions d'avoir choisi cet instrument Extech, modèle 45168CP. Cet
instrument permet de mesurer la vitesse du vent, la température, HR%, la
température du point de rosée, le bulbe humide et le refroidissement de l'air. La
boussole intégrée de 360o permet également de relever des lectures de la direction
du vent. Principales caractéristiques : delta ∆T (Temp. de l'air moins Point de rosée),
vitesse MAX/AVG (maximale/moyenne) du vent, mise hors tension automatique et
un boîtier résistant.
Fonctionnement
Ouverture de l'appareil
Faites pivoter l'appareil pour l'extraire de son boîtier de protection et former un
angle de 180 degrés au maximum. Pour utiliser le trépied, écartez-le pour former
un angle de 45 degrés (le trépied est situé à la base de l'appareil). Fermez l'appareil
lorsque vous ne l’utilisez pas.
Mise SOUS ou HORS TENSION de l’appareil
Appuyez sur le bouton pour mettre l'appareil SOUS TENSION
Appuyez sur le bouton et maintenez-le enfoncé pour mettre l'appareil SOUS
TENSION
La fonction de mise hors tension automatique (Auto Power OFF, APO) permet
de mettre l’appareil HORS TENSION au bout de 5 minutes d’inactivité. Pour
désactiver APO (Mise Hors tension Automatique) : Avec l'alimentation COUPÉE
(OFF), appuyez sur les deux boutons et maintenez-les enfoncés jusqu'à
l'affichage de l'indicateur « n ».
Si l'appareil ne se met pas SOUS TENSION, veuillez vérifier le niveau de charge
des piles.
Sélectionnez le mode de fonctionnement ainsi que l'unité de mesure
Avec l'appareil SOUS TENSION, utilisez le bouton MODE (M) pour parcourir :
Vitesse du vent > Vitesse MAX du vent > 10 s. Vitesse AVG (moyenne) du vent >
boussole > température de l'air > refroidissement de l'air (WCI) > humidité
relative (%RH) > bulbe humide (WBT) > point de rosée (DP) > ∆T.
En mode Température de l'air, appuyez sur le bouton UNIT pour sélectionner oF
ou oC.
En mode Vitesse du vent, utilisez le bouton UNIT pour sélectionner l'unité de
mesure.
Remarques relatives aux mesures de la vitesse du vent
Positionnez l’appareil de manière à ce que le flux d’air passe dans le moulinet de
l'appareil depuis le dos de l’appareil. Un trépied est situé à la base de l'appareil par
souci de commodité.
Modes Boussole et Direction du vent (de face/arrière/latéral)
Mettez l'appareil SOUS TENSION, puis sélectionnez le mode Boussole
Pointez l'appareil dans le sens du déplacement du vent et relevez la lecture qui
s'affiche sur l'écran LCD.
Appuyez sur le bouton UNIT et maintenez-le enfoncé jusqu'à l'affichage de «
head-tail-cross » (de face-arrière-latéral) dans la partie inférieure de l'écran LCD
; la lecture clignote alors à 3 reprises. Relâchez le bouton UNIT.
Pointez l'appareil dans le vent jusqu'à l'affichage d'une lecture stable de la
boussole. Appuyez sur le bouton UNIT et maintenez-le enfoncé jusqu'à ce que la
lecture de la boussole clignote à 3 reprises.
La valeur du vent de face ou du vent arrière
s'affiche. Appuyez sur le bouton UNIT pour
afficher la valeur du vent latéral.
Appuyez sur le bouton M pour revenir au mode Boussole seule.
Remarquez l'indicateur de la direction du vent
(élément 2, section Description de l'appareil).
Model 45168CP-mul_V1.3
Find Quality Products Online at: sales@GlobalTestSupply.com
Considérations relatives à la direction du vent
Le vent de face-arrière-latéral représente la relation qui existe entre le sens de
déplacement du vent et la direction du vent. Lorsque la direction du vent est fixe et
que le sens de déplacement change, la résistance du vent change, par exemple la
résistance du vent correspondant à A est supérieure à B (voir le schéma) et C est
supérieure à D. Lors du calcul de la valeur du vent de face, arrière et latéral,
mesurez en premier lieu le sens du déplacement (boussole).
Calibrage de la boussole
En mode Boussole, appuyez sur les deux boutons et
maintenez-les enfoncés pour accéder au minuteur de
30 secondes.
Tournez l'appareil deux fois lentement dans le sens
indiqué sur le schéma. Chaque tour doit durer 15
secondes.
Après les deux tours, l'indicateur « END » s'affiche sur
l'écran LCD pour confirmer le calibrage.
Calibrez l'appareil avant chaque utilisation et toujours après le remplacement
des piles.
Description de l'appareil
1 Hélice du moulinet (vis de blocage de l'hélice située au dos de
l'appareil)
2 Indicateur de la direction du vent
3 Capteurs de température et d’humidité
4 Écran LCD
5 Bouton ON/OFF, M (MODE)
6 Bouton UNIT
7 Compartiment à pile (au dos de l'appareil)
8 Trou pour fixation du trépied
9 Étui de rangement
10 Porte-dragonne
Entretien
Remplacement de la pile
Veillez à mettre l’appareil hors tension avant d’ouvrir le compartiment à pile. À l’aide
d’une pièce de monnaie, tournez le couvercle du compartiment à pile (au dos de
l'appareil) DANS LE SENS DES AIGUILLES D’UNE MONTRE pour le retirer. Une fois le
couvercle ouvert, respectez la position de la pile, en insérant la pile neuve dans la
même position. Refermez le compartiment avant d’utiliser l’appareil. Veuillez mettre
la pile au rebut de manière responsable. En cas de rangement de l'appareil pendant
un mois ou une période plus longue, retirez-en la pile.
Remplacement de l’hélice
En vertu de l'ordonnance de l'Union Européenne relative aux piles, tous les utilisateurs
au sein de l’Union Européenne sont légalement tenus de rapporter toutes les piles
usagées à des points de collecte de leur localité ou à n’importe quel point de vente de
piles/accumulateurs.
Il est interdit de jeter les piles usagées dans les ordures ménagères.
Mise au rebut : Respectez les dispositions légales en vigueur relatives à la mise au
rebut de cet appareil à la fin de son cycle de vie.
Retirez la vis de blocage au dos de l'appareil, située à gauche de l'hélice.
Tournez l'hélice dans le sens inverse des aiguilles d’une montre jusqu’à ce
qu’elle soit positionnée sur OPEN (O), puis retirez-la.
Installez l'hélice en insérant, puis en tournant l'hélice neuve dans le sens des
aiguilles d'une montre pour la positionner sur LOCK (L).
Resserrez la vis de blocage.
www.GlobalTestSupply.com
Mesures du volume d'air CFM
Mesurez la surface du conduit à l'aide des schémas ci-après concernant le conduit
rectangulaire ou circulaire. En cas de mesures du conduit en pouces, divisez les
pouces par 144 pour obtenir la surface en pieds carrés. Intégrez la valeur de la
surface (en pieds carrés) aux équations ci-après. Remarque : la vitesse de l’air doit
être également intégrée aux équations cubiques.
CFM (pieds3/mn) = Vitesse de l'air (pieds/mn) x Surface (pieds2)
CMM (m3/mn) = Vitesse de l'air (m/s) x Surface (m2) x 60
Caractéristiques
Droits réservés © 2015 FLIR Systems, Inc.
Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit
www.extech.com

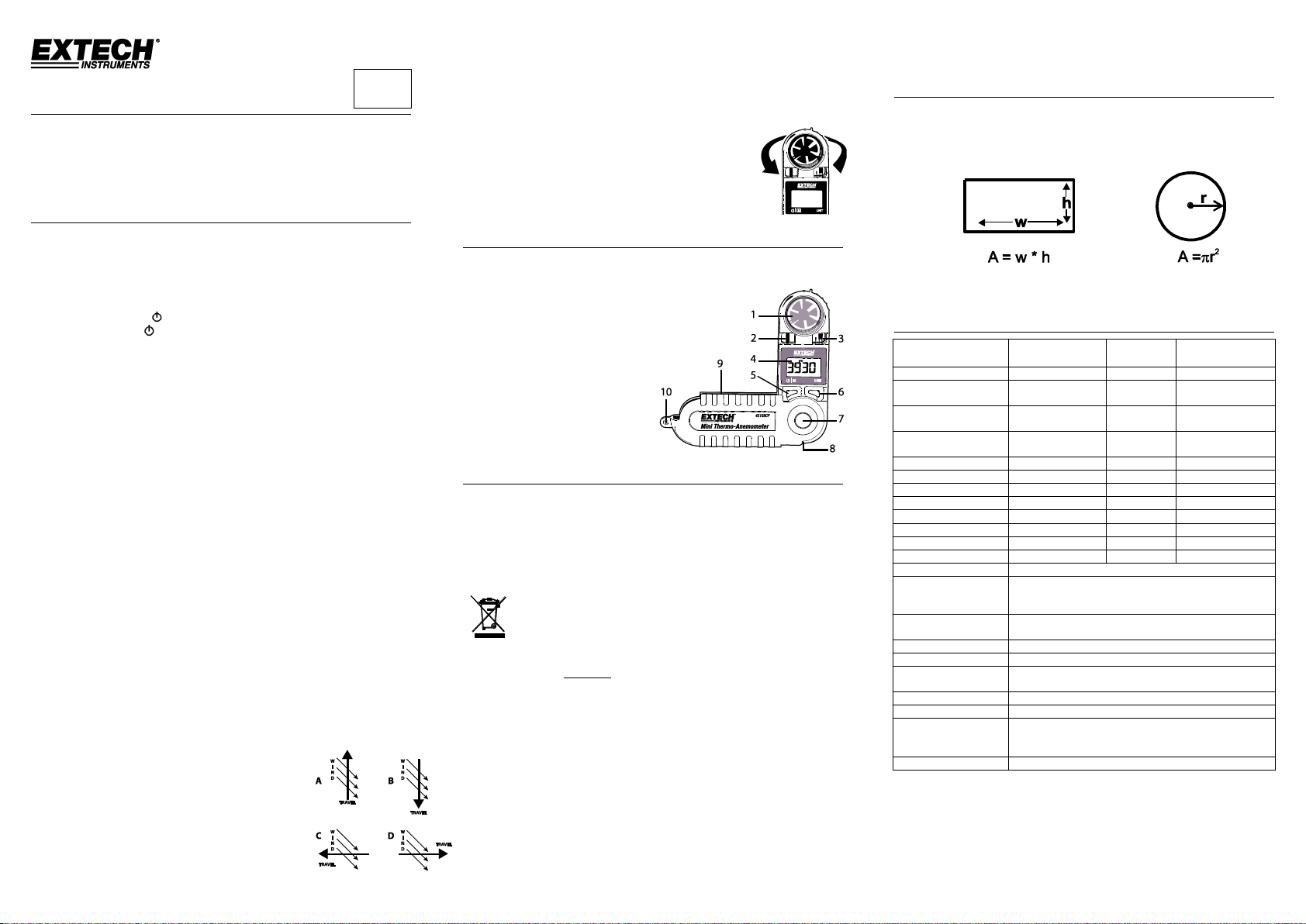

Page 4
MODEL 45168CP
4
Messung
Bereich
Auflösung
Genauigkeit (% des
Wertes)
MPH (Meilen pro Stunde)
0,5~44,7 MPH
0,1 MPH
± (3% + 0,4 mph)
KPH (Kilometer pro
Stunde)
0,8 bis 72,0 km/h
0,1 km/h
± (3% + 1,4 km/h)
KNT (Nautische Meilen pro
Stunde)
0,4~38,8 Knoten
0,1 Knoten
± (3% + 0,6 Knoten)
MPS (Meter pro
Sekunden)
1,1~20,0 m/s
0,1 m/s
± (3% + 0,2 m/s)
FPM (Fuß pro Minute)
60~3937 ft/min
2 ft/min
± (3% + 40 ft/min)
BF (Beaufort-Stärke)
1~8 BF
1 BF
± 1
Temperatur
-15~50oC (5~122oF)
0,1oF/C
± 1,0oC (± 1,8oF)
Relative Feuchtigkeit
0,1~99,9% rF
0,1% rF
± 3% (10~90%)
Taupunkttemperatur
-20~50oC (-4~122 oF)
0,1oF/C
Berechnung
Feuchttemperatur
-5~50oC (23~122 oF)
0,1oF/C
Berechnung
Kompass
0~360o
1o
± 2 o
Gefühlte Kälte
-20~50oC (-4~122 oF)
0,1oF/C
± 2%
Display
LCD mit multifunktionalen Anzeigen
Sensoren
Saphirgelagertes, nicht korrodierendes Flügelrad;
Präzisionsthermistor für Temperaturmessungen; kapazitiver
Feuchtigkeitssensor
DURCHSCHN. Modus
10 Messwerte zur Berechnung der durchschnittlichen
Windgeschwindigkeit
MAX. Modus
MAX ist der höchste Windgeschwindigkeitswert
Reaktionszeit
Lufttemperatur und rF: 60 Sekunden (typisch)
Wasserfest und
sturzsicher
Gehäuse wasserfest bis 1 m (3’) / Sturzsicher bis 2 m (6’)
Betriebsumgebung
-15 bis 50oC (5 bis 122oF) / < 80% rF
Stromversorgung
Lithiumbatterie (CR-2032 oder gleichwertig)
Abmessungen/ Gewicht
140 x 45 x 25 mm (5,5 x 1,8 x 1,0”) zusammengeklappt / 90g
(3,2 oz.)
Durchmesser Flügelrad: 24 mm (1,0”)
Sicherheitsnorm
EN 61326-1 (2013)
DE
Einleitung
Vielen Dank für den Kauf des Extech 45168CP. Dieses Gerät dient der Messung von
Windgeschwindigkeit, Temperatur, relativer Feuchtigkeit (%), Taupunkt,
Feuchttemperatur und gefühlter Kälte. Der integrierte 360o Kompass ermöglicht die
Bestimmung der Windrichtung. Das Gerät bietet Funktionen wie Delta ∆T
(Lufttemperatur minus Taupunkt), MAX/DURCHSCHN. Windgeschwindigkeit und
autom. Abschaltung und verfügt über ein wasserfestes Gehäuse.
Betrieb
Messgerät öffnen
Drehen Sie das Messgerät bis zur maximalen Winkeleinstellung von 180 Grad aus
dem Schutzgehäuse heraus. Verwenden Sie für die Nutzung eines Tripods einen
Winkel von 45 Grad (Tripod-Befestigung an der Unterseite des Geräts). Schließen
Sie das Messgerät während des Nichtgebrauchs.
Messgerät EIN- und AUSSCHALTEN
Drücken Sie die Taste zum EINSCHALTEN des Geräts.
Halten Sie die Taste gedrückt, um das Gerät AUSZUSCHALTEN.
Bei aktivierter automatischer Abschaltung (APO) schaltet sich das Gerät nach 5
Minuten ohne Aktivität AUS. APO deaktivieren: Wenn das Gerät AUS ist, halten
Sie beide Tasten gedrückt, bis „n“ erscheint.
Falls sich das Messgerät nicht EINSCHALTEN lässt, überprüfen Sie die Batterie.
Betriebsmodus und Messeinheit auswählen
Wenn das Gerät EINGESCHALTET ist, drücken Sie die MODUS-Taste (M) für die
schrittweise Auswahl von: Windgeschwindigkeit > MAX Windgeschwindigkeit >
10 Sek. DURCHSCHN. Windgeschwindigkeit > Kompass > Lufttemperatur >
Gefühlte Kälte (WCI) > Relative Feuchtigkeit (%RH) > Feuchttemperatur (WBT) >
Taupunkt (DP) > ∆T.
Drücken Sie im Lufttemperatur-Modus die UNIT-Taste zur Auswahl von °F oder
°C.
Drücken Sie im Windgeschwindigkeit-Modus die UNIT-Taste zur Auswahl der
Messeinheit.
Hinweise zur Ermittlung der Windgeschwindigkeit
Positionieren Sie das Messgerät so, dass der Luftstrom von hinten in das Flügelrad
des Geräts eintritt. An der Unterseite des Geräts befindet sich eine praktische
Tripod-Befestigung.
Kompass und Windrichtung (Gegen-/ Rücken-/ Seitenwind)
Schalten Sie das Gerät EIN und wählen Sie den Kompass-Modus aus.
Halten Sie das Gerät in Laufrichtung und lesen Sie den Messwert im LCD ab.
Halten Sie die UNIT-Taste gedrückt, bis unten im LCD die Anzeige „head-tail-
cross“ erscheint. Der Messwert blinkt dann 3 Mal. Lassen Sie die UNIT-Taste los.
Halten Sie das Messgerät in den Wind, bis die Kompassanzeige stetig ist. Halten
Sie die UNTI-Taste gedrückt, bis die Kompassanzeige 3 Mal blinkt.
Der Gegen- oder Rückenwindwert wird angezeigt. Drücken Sie die UNIT-Taste
für die Anzeige des Seitenwindwertes.
Drücken Sie die Taste M, um zum Kompass-Modus zurückzukehren.
Beachten Sie die Windrichtung-Anzeige (Punkt 2, Übersicht des Messgeräts).
Berücksichtigung bei der Ermittlung der Windrichtung
Gegen-, Rücken- und Seitenwind ist die Beziehung
zwischen der Lauf- und Windrichtung. Variiert die
Laufrichtung bei fixer Windrichtung, ändert sich der
Windwiderstand. Zum Beispiel ist der Windwiderstand für
A stärker als für B (siehe Abbildung) und für C stärker als
für D. Messen Sie bei der Ermittlung des Gegen-, Rückenund Seitenwinds zunächst die Laufrichtung (Kompass).
Model 45168CP-mul_V1.3
Find Quality Products Online at: sales@GlobalTestSupply.com
Kompass-Kalibrierung
Halten Sie im Kompass-Modus die zwei Tasten gedrückt, um den 30-sekündigen
Timer aufzurufen.
Drehen Sie das Gerät zweimal langsam in die in der Abbildung
angezeigte Richtung. Jede Drehung sollte 15 Sekunden
dauern.
Nach den zwei Umdrehungen erscheint im LCD die
Anzeige „END“ zur Bestätigung der Kalibrierung.
Kalibrieren Sie das Messgerät vor jeder Nutzung und nach
jedem Batteriewechsel.
Übersicht des Messgeräts
1. Flügelrad (Stellschraube an der Rückseite)
2. Windrichtung-Anzeige
3. Temperatur- und Feuchtigkeitssensoren
4. LCD-Display
5. EIN/AUS, M (MODUS)
6. UNIT-Taste
7. Batteriefach (Rückseite)
8. Tripod-Befestigung
9. Aufbewahrungstasche
10. Öse für Trageriemen
Wartung
Batterie ersetzen
Schalten Sie das Gerät aus, bevor Sie das Batteriefach öffnen. Drehen Sie die
Abdeckung des Batteriefachs (an der Rückseite) mit einer Münze im UHRZEIGERSINN
ab. Legen Sie dann eine neue Batterie der Polarität entsprechend ein. Schließen Sie
die Abdeckung des Batteriefachs. Entsorgen Sie die Batterie verantwortungsbewusst.
Entfernen Sie die Batterie, falls Sie das Messgerät einen Monat oder länger nicht
verwenden werden.
Flügelrad ersetzen
Benutzer in der EU sind gemäß Batterieverordnung verpflichtet, Altbatterien an
Sammelstellen oder Verkaufsstellen für Batterien/Akkus abzugeben.
Die Entsorgung über den Hausmüll ist verboten.
Entsorgung: Entsorgen Sie das Gerät am Ende seiner Lebensdauer gemäß geltenden
gesetzlichen Vorschriften
Entfernen Sie die rückseitige Stellschraube links neben der
Flügelradkonstruktion.
Entfernen Sie die Flügelradkonstruktion, indem Sie diese entgegen dem
Uhrzeigersinn bis zur OFFENEN Position (O) drehen.
Installieren Sie das Flügelrad, indem Sie die neue Flügelradkonstruktion
einsetzen und im Uhrzeigersinn bis zur VERRIEGELTEN Position (L) drehen.
Ziehen Sie die Stellschraube fest.
www.GlobalTestSupply.com
Ermittlung des Luftdurchsatzes (CFM)
Messen Sie den Kanalbereich anhand nachfolgender Abbildung für rechteckige
oder runde Kanäle. Erfolgt die Messung in Zoll, dividieren Sie den Zoll-Messwert
durch 144, um die Fläche in Quadratfuß zu erhalten. Geben Sie den Flächenwert (in
Quadratfuß) in die unten genannte Gleichung ein. Beachten Sie, dass die
Luftgeschwindigkeit in die Kubik-Gleichung eingegeben werden muss.
CFM (ft3/min) = Luftgeschwindigkeit (ft/min) x Fläche (ft2)
Technische Daten
Alle Rechte vorbehalten einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung
CMM (m3/min) = Luftgeschwindigkeit (m/s) x Fläche (m2) x 60
Urheberrecht © 2015 FLIR Systems, Inc.
in jeglicher Form
www.extech.com
Page 5
MODEL 45168CP
5
Misurazione
Intervallo
Risoluzione
Accuratezza (% della
lettura)
MPH (miglia orarie)
0,5~44,7 MPH (miglia
orarie)
0,1 MPH
± (3 % + 0,4 mph)
KPH (chilometri orari)
da 0,8 a 72,0 km/h
0,1 km/h
± (3 % + 1,4 km/h)
nodi (miglia marine all’ora)
0,4~38,8 nodi
0,1 nodi
± (3 % + 0,6 nodi)
MPS (metri al secondo)
1,1~20,0 m/s
0,1 m/s
± (3 % + 0,2 m/s)
fpm (piedi al minuto)
60~3937 ft/min
2 ft/min
± (3 % + 40 ft/min)
BF (forza sulla scala di
Beaufort)
1~8 BF
1 BF
± 1
Temperatura
-15~50 oC (5~122 oF)
0,1 oF/C
±1,0 oC (±1,8 oF)
Umidità Relativa
0,1~99,9 % RH
0,1 % RH
± 3 % (10~90 %)
Temperatura Punto di
Rugiada
-20~50 oC (-4~122 oF)
0,1 oF/C
Calcolo
Temperatura a Bulbo
Umido
-5~50 oC (23~122 oF)
0,1 oF/C
Calcolo
Bussola
0~360o
1o
± 2 o
Indice di raffreddamento
da vento
-20~50 oC (-4~122 oF)
0,1 oF/C
± 2 %
Display
Display LCD con indicatori multifunzione
Sensori
Cuscinetto in zaffiro, banderuola non corrosivo; Termistore di
precisione per misure di temperatura; Sensore dell'umidità
relativa capacitivo
Modalità AVG (media)
Media di 10 letture per la modalità Velocità del vento
Modalità MAX (massima)
MAX richiama la lettura più alta di velocità del vento
Tempo di risposta
Temperatura dell'aria e umidità relativa: 60 secondi
(tipicamente)
Resistente all'acqua e alla
caduta
Alloggiamento resistente all'acqua fino a 1 m (3') / a prova di
caduta fino a 2 m (6')
Condizioni Operative
da -15 a 50 oC (da 5 a 122 oF) / < 80 % RH
Alimentazione
Batteria al litio (CR-2032 o equivalente)
Dimensioni / Peso
140 x 45 x 25 mm (5,5 x 1,8 x 1,0”) chiuso / 90 g (3,2 oz.)
Diametro banderuola: 24 mm (1,0”)
Standard di sicurezza
EN 61326-1 (2013)
IT
Introduzione
Grazie per aver scelto Extech 45168CP. Questo strumento misura la velocità del
vento, temperatura, percentuale di umidità relativa, punto di rugiada, bulbo umido e
indice di raffreddamento da vento. La bussola a 360o integrata fornisce inoltre
letture di direzione del vento. Tra le caratteristiche vi sono delta ∆T (temp. dell'aria
meno il punto di rugiada), velocità del vento massima / media, spegnimento
automatico e alloggiamento resistente all'acqua.
Funzionamento
Apertura dello strumento
Ruotare lo strumento fuori dalla custodia protettiva di un angolo massimo di 180
gradi. Utilizzare un angolo di 45 gradi per l'uso con treppiede (attacco per il
treppiede sul fondo dello strumento). Chiudere lo strumento quando non in uso.
Accensione e spegnimento dello strumento
Premere il pulsante per accendere lo strumento
Tenere premuto il pulsante per spegnere lo strumento
Lo spegnimento automatico (APO) spegne lo strumento dopo 5 minuti di
inattività. Per disattivare lo spegnimento automatico (APO): Con lo strumento
spento, tenere premuti entrambi i pulsanti finché non appare "n".
Se lo strumento non si accende, controllare la batteria.
Selezionare la modalità di funzionamento e l'unità di misura
Con lo strumento acceso, utilizzare il tasto MODE (M) per procedere: velocità
del vento > velocità del vento MAX > velocità del vento media 10 sec. > bussola
> temperatura dell'aria > indice di raffreddamento da vento (WCI)> umidità
relativa (% RH)> bulbo umido (WBT) > punto di rugiada (DP) > ∆T.
In modalità Temperatura dell'aria, premere il pulsante UNIT per selezionare oF o
o
C.
In modalità Velocità del vento, premere il pulsante UNIT per selezionare l'unità
di misura.
Note sulla misurazione della velocità del vento
Posizionare lo strumento in modo che il flusso d'aria entri nella banderuola dal
retro dello strumento. Per comodità, sul fondo dello strumento si trova un attacco
per il treppiede.
Modalità Bussola e Direzione del vento (contrario/ a favore /
trasversale)
Accendere il misuratore e selezionare la modalità Bussola
Puntare lo strumento nella direzione di marcia e leggere il titolo sul display LCD.
Tenere premuto il tasto UNIT fino a visualizzare "head-tail-cross" (contrario - a
favore - trasversale) nella parte inferiore del display LCD; la lettura lampeggerà
poi 3 volte. Rilasciare il tasto UNIT.
Puntare lo strumento verso il vento fino a quando vi è una lettura della bussola
stabile. Tenere premuto il tasto UNIT fino a quando la lettura della bussola non
lampeggia 3 volte.
Viene visualizzato il valore del vento contrario o a favore. Premere UNIT per
vedere il vento trasversale.
Premere il pulsante M per tornare alla modalità di sola bussola.
Notare l'indicatore di direzione del vento (voce 2, sezione Descrizione dello
strumento).
Considerazioni sulla direzione del vento
Il vento contrario - a favore - trasversale è la
relazione tra la direzione di marcia e quella del
vento. Se la direzione del vento è fissa e la
direzione di marcia cambia, varia la resistenza
al vento, ad esempio, la resistenza al vento di
A è più forte di B (vedi figura) e quella di C è
Model 45168CP-mul_V1.3
Find Quality Products Online at: sales@GlobalTestSupply.com
più forte di D. Quando si calcola il vento contrario, a favore e trasversale, misurare
prima la direzione di marcia (bussola).
Calibrazione della bussola
In modalità bussola, tenere premuti i due pulsanti per
accedere al timer di 30 sec.
Ruotare lo strumento due volte lentamente nella
direzione indicata in figura. Ogni giro dovrebbe durare
15 secondi.
Dopo i due giri, il display visualizza "FINE" per confermare
la calibrazione.
Calibrare lo strumento prima di ogni uso e sempre dopo la sostituzione della
batteria.
Descrizione dell’apparecchio
1. Girante della banderuola (vite di regolazione della girante sul retro)
2. Indicatore di direzione del vento
3. Sensori Temperatura e Umidità
4. Display LCD
5. Tasto ON/OFF, M (MODE)
6. Pulsante UNIT
7. Vano batteria (retro)
8. Foro di montaggio
treppiede
9. Custodia
10. Supporto cordoncino
Manutenzione
Sostituzione delle Batterie
Spegnere lo strumento prima di aprire il vano batterie. Con una moneta, ruotare il
coperchio del vano batteria (sul retro) IN SENSO ORARIO per rimuoverlo. Una volta
aperto, osservare la posizione della batteria, inserendo quella nuova nella stessa
posizione. Fissare il vano batteria prima dell'utilizzo. Si pre ga di smaltire
responsabilmente la batteria. Rimuovere la batteria se lo strumento non va utilizzato
per un mese o più.
Sostituzione della girante
Gli utenti EU sono legalmente vincolati dall'Ordinanza sulle Batterie a riconsegnare
tutte le batterie usate presso i punti di raccolta nella propria comunità o presso
qualunque rivenditore di batterie / accumulatori.
Lo smaltimento nei rifiuti o negli scarti domestici è proibito.
Smaltimento: Seguire le clausole legali applicabili per lo smaltimento del dispositivo al
termine del suo ciclo di vita.
Togliere la vite di fissaggio posteriore che si trova a sinistra del gruppo girante.
Girare il gruppo girante in senso antiorario fino alla posizione OPEN (O) e
rimuoverlo.
Installare la girante inserendo e ruotando in senso orario il nuovo gruppo
girante in posizione LOCK (L).
Stringere la vite di fissaggio.
www.GlobalTestSupply.com
Misurazioni del volume dell'aria (CFM)
Misurare l'area del condotto utilizzando i diagrammi seguenti per i condotti
rettangolari o circolari. Se le misurazioni dei condotti vengono fatte in pollici,
dividere i pollici per 144 per ottenere l'area in piedi quadrati. Inserire il valore
dell'area (in piedi quadrati) nelle equazioni di seguito. Si noti che la velocità
dell'aria va inserita anche nelle equazioni cubiche.
CFM (ft3/min) = Velocità dell'Aria (ft/min) x Area (ft2)
CMM (m3/min) = Velocità dell'Aria (m/sec) x Area (m2) x 60
Specifiche tecniche
Copyright © 2015 FLIR Systems, Inc.
Tutti i diritti riservati incluso il diritto di riproduzione totale o parziale in qualsiasi forma
www.extech.com
Page 6

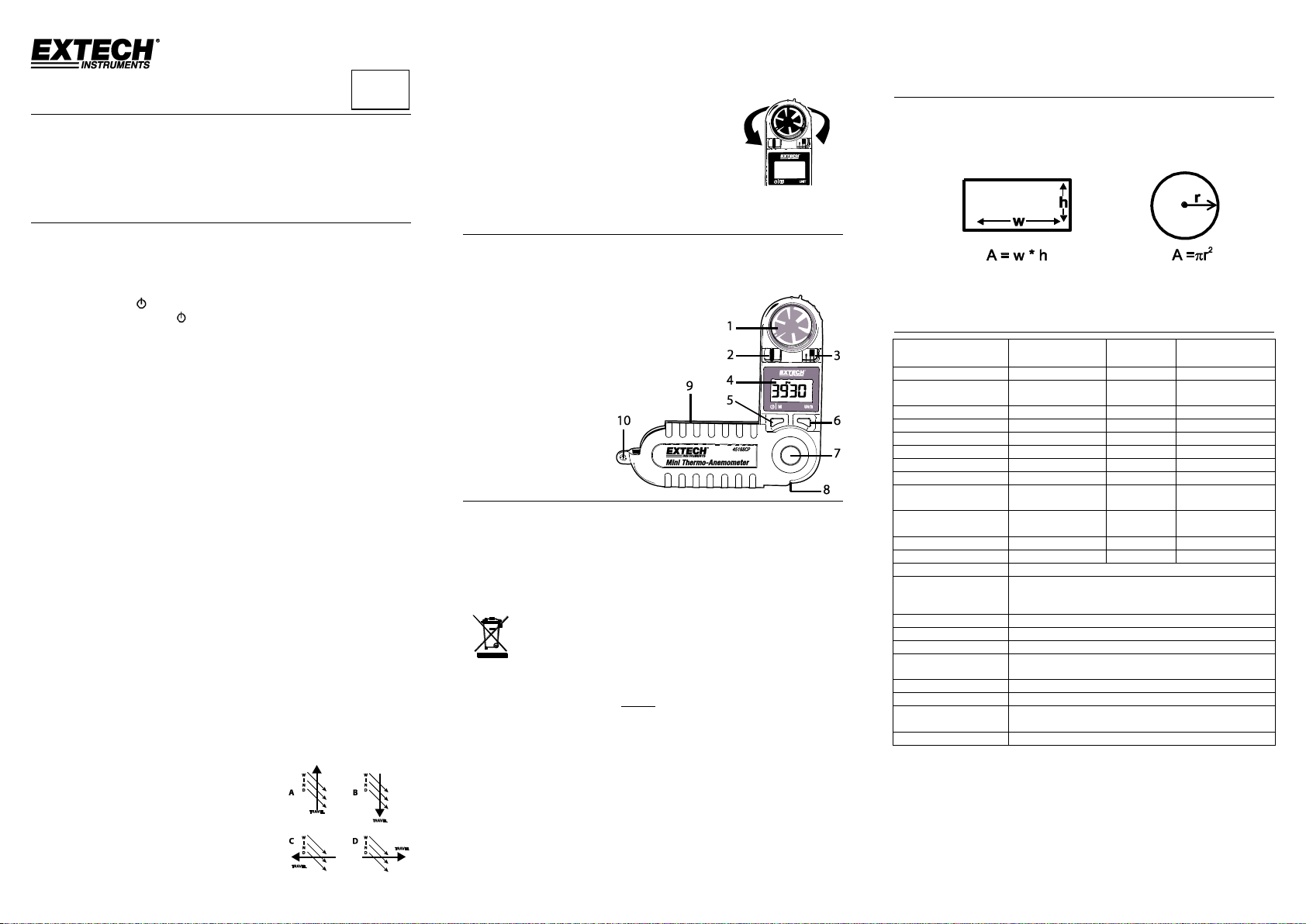

MODEL 45168CP
6
Medição
Faixa
Resolução
Precisão (% da
leitura)
MPH (milhas por hora)
0,5 ~ 44,7 MPH
0,1 MPH
± (3% + 0,4 mph)
KPH (quilômetros por
hora)
0,8 a 72,0 km/h
0,1 km/h
± (3% + 1,4 km/h)
KNT (milhas náuticas/hora)
0,4 ~ 38,8 nós
0,1 nós
± (3% + 0,6 nós)
MPS (metros por segundo)
1,1~20,0 m/s
0,1 m/s
± (3% + 0,2 m/s)
FPM (pés por minuto)
60 ~ 3,937 pés/min
2 pés/minuto
± (3% + 40 pés/min)
BF (força Beaufort)
1~8 BF
1 BF
± 1
Temperatura
-15~50oC (5~122oF)
0,1oF/C
± 1,0oC (± 1,8oF)
Umidade Relativa
0,1~99,9% RH (UR)
0,1 % RH (UR)
± 3% (10~90%)
Temperatura do Ponto de
Orvalho
-20~50oC (-4~122 oF)
0,1oF/C
Calcolo
Temperatura de Bulbo
Úmido
-5~50oC (23~122 oF)
0,1oF/C
Calcolo
Bússola
0~360o
1o
± 2 o
Vento Frio (Wind Chill)
-20~50oC (-4~122 oF)
0,1oF/C
± 2%
Display
LCD com indicadores multifunção
Sensores
Rolamento Sapphire, aleta não corrosiva; Termistor de
precisão para medições de temperatura; Sensor capacitivo de
UR
Modo AVG (média)
Média de 10 leituras para o modo de velocidade do vento
Modo MAX
MAX rechama a leitura mais elevada da velocidade do vento
Tempo de Resposta
Temperatura do Ar e RH (UR): 60 segundos (típico)
Resistente a Água e a
Quedas
Invólucro resistente a água até 1m (3') / Testado para quedas
até 2m (6')
Condições de operação
-15 a 50oC (5 a 122oF) / < 80% RH (UR)
Alimentação elétrica
Bateria de lítio (CR-2032 ou equivalente)
Dimensões / Peso
140 x 45 x 25 mm (5,5 x 1,8 x 1,0 ") dobrado / 90g (3,2 oz)
Diâmetro da aleta: 24 mm (1,0")
Norma de Segurança
EN 61326-1 (2013)
PT
Introdução
Obrigado por escolher o Extech 45168CP. Esse instrumento mede a Velocidade do
Vento, Temperatura, RH% (%UR), Ponto de Orvalho, Bulbo Úmido e Vento Frio
(Wind Chill). A Bússula de 360o embutida também fornece leituras da direção do
vento. As funcionalidades incluem delta ΔT (Temp. do Ar menos Ponto de Orvalho),
MAX/AVG (média) da velocidade do vento, Desligamento Automático, e invólucro
resistente a água.
Operação
Abrir o Medidor
Gire o medidor para fora de seu estojo protetor em um ângulo máximo de 180
graus. Use um ângulo de 45 graus para usar tripé (suporte de tripé na parte inferior
do medidor). Feche o medidor quando não está sendo usado.
Ligar e desligar o medidor
Pressione o botão para ligar o medidor
Pressione e segure o botão para desligar o medidor
O Desligamento Automático (APO) desliga o medidor após 5 minutos de
inatividade. Para desativar o APO (Desligar automático): Com a energia
desligada, pressione e segure os dois botões até 'n' ser exibido.
Se o medidor não ligar, verifique a bateria.
Selecione o Modo de Operação e a Unidade de Medida
Com o medidor ligado, use o botão MODE (M) para percorrer: Velocidade do
vento> Velocidade MAX do vento> 10 seg. Velocidade média (AVG) do vento>
bússola> temperatura do ar > vento frio (WCI) > umidade relativa do ar (% RH) >
bulbo úmido (WBT)> ponto de orvalho (DP) > ∆T.
No modo de Air Temperature (temperatura do ar), pressione o botão UNIT para
selecionar oF ou oC.
No modo de Wind Speed (velocidade do vento), use o botão UNIT para
selecionar a unidade de medida.
Notas de Medição da Velocidade do Vento
Posicione o medidor de modo a que o fluxo de ar entre na aleta do medidor a
partir da traseira do medidor. Um suporte de montagem de tripé está localizado na
parte inferior do medidor para conveniência.
Modos de Bússula e Direcção do Vento (head/tail/cross)
[cabeça/cauda/cruzado]
Ligue o medidor e selecione o modo Compass (Bússula)
Aponte o medidor na direção do movimento e leia o título no LCD.
Pressione e segure o botão UNIT até 'head-tail-cross' aparecer na parte inferior
do LCD; a leitura irá piscar 3 vezes. Solte o botão UNIT.
Aponte o medidor para o vento até que haja uma leitura constante da bússola.
Pressione e segure o botão UNIT até a leitura da bússola piscar 3 vezes.
O valor de 'head'(cabeça) ou 'tail'(cauda) do vento será exibido. Pressione UNIT
para ver o vento cruzado (crosswind).
Pressione o botão M para voltar para o modo somente de bússola.
Note o indicador de direção do vento (item 2, seção de Descrição do Medidor).
Considerações sobre a Direção do Vento
O head-tail-crosswind (cabeça-cauda-vento cruzado) é a relação entre a direção do
movimento e a direção do vento. Quando a direção do vento é fixa e a direção do
movimento muda, a resistência do vento muda, por
exemplo a resistência do vento para A é mais forte
que B (veja o diagrama) e C é mais forte que D. Ao
calcular cabeça, cauda e vento cruzado, primeiro
deverá medir a direção do movimento (bússola).
Model 45168CP-mul_V1.3
Find Quality Products Online at: sales@GlobalTestSupply.com
Calibração da Bússola
No modo de bússola, pressione e segure os dois botões
para acessar o temporizador de 30 seg.
Girar o medidor duas vezes lentamente na direção
mostrada no diagrama. Cada volta deve ter duração de
15 segundos.
Após as duas voltas, o LCD irá mostrar 'END' para confirmar
a calibração.
Calibre o medidor antes de cada uso e sempre após trocar a bateria.
Descrição do Medidor
1. Impulsor da aleta (parafuso de ajuste do impulsor na traseira)
2. indicador da direção do vento
3. Sensores de Temperatura e Umidade
4. Display LCD
5. Botão ON/OFF (ligar/desligar), M (MODO)
6. Botão UNIT (Unidade)
7. Compartimento da bateria (na traseira)
8. Furo de montagem
do tripé
9. Caixa de
armazenamento
10. Suporte do colhedor
Manutenção
Substituir a Bateria
Desligue o aparelho antes de abrir o compartimento da bateria. Usando uma moeda,
gire a tampa do compartimento da bateria (traseira) no SENTIDO HORÁRIO para
removê-la. Uma vez aberto, observe a posição da bateria, colocando a nova bateria
na mesma posição. Volte a fixar o compartimento da bateria antes de usar. Descarte
a bateria de forma responsável. Remova a bateria se o medidor for armazenado por
mais de um mês.
Substituir o Impulsor
Todos os usuários da UE são legalmente obrigados pelo Decreto da Bateria a retornar
todas as baterias usadas para os pontos de coleta comunitários ou qualquer outro
lugar onde as baterias/acumuladores são vendidos.
O descarte junto com o lixo doméstico ou resíduos é proibido!
Descarte: Siga as determinações legais válidas em relação à eliminação do dispositivo
no final de seu ciclo de vida
Remova o parafuso de fixação traseiro, localizado a esquerda do conjunto do
impulsor.
Gire o conjunto do impulsor no sentido anti-horário para a posição OPEN
/aberta (O) e o remova.
Instale o impulsor, inserindo e girando o novo impulsor no sentido horário para
a posição LOCK/Bloquear (L).
Aperte o parafuso de ajuste.
www.GlobalTestSupply.com
Medições de Volume do Ar CFM
Meça a área do duto usando os diagramas abaixo para duto retangular ou circular.
Se as medições do duto são feitas em polegadas (inch), divida as polegadas por 144
para obter a área em pés (ft) quadrados. Insira o valor da área (em pés quadrados)
nas equações abaixo. Note que a velocidade do ar também deve ser inserida nas
equações cúbicas.
CFM (ft3/min) = Velocidade do Ar (ft/min) x Área (ft2)
Especificações
Todos os direitos reservados, incluindo o direito de reprodução no todo ou em parte sob qualquer
CMM (m3/min) = Velocidade do Ar (m/seg) x Área (m2) x 60
Direitos autorais © 2015 FLIR Systems, Inc.
forma
www.extech.com
Loading...
