UV-Lichtmessgerät
Modell UV510
BENUTZERHANDBUCH
Weitere Übersetzungen des Benutzerhandbuches sind unter www.extech.com erhältlich.
2
Einführung
Vielen Dank, dass Sie sich für das Extech-Modell UV510 UV-Lichtmessgerät entschieden haben.
Dieses Gerät misst UVA ultraviolettes Licht zwischen 320–390 nm. Das Gerät wird komplett
getestet und kalibriert ausgeliefert und wird bei sachgemäßer Handhabung viele Jahre zuverlässige
Dienste leisten. Bitte besuchen Sie unsere Webseite (www.extech.com) für die neueste Fassung
und Übersetzungen dieses Benutzerhandbuches, Produkt-Updates, die Produktregistrierung sowie
technische Unterstützung.
Eigenschaften
• UV-Sensor mit Kosinus-Korrekturfilter
• Beleuchtungsstärkemessung (UVA) Langwellen 365 nm ultraviolett
• leichtes Gerät, ergonomisches Design
Sicherheit
Bitte lesen Sie das gesamte Benutzerhandbuch und die Schnellstart-Anleitung, bevor Sie das Gerät
benutzen. Nutzen Sie das Messgerät nur wie in der Anleitung beschrieben und versuchen Sie nicht,
dieses zu warten oder das Gehäuse des Geräts zu öffnen. Erlauben Sie Kindern nicht, das
Messgerät zu bedienen oder die Schutzabdeckung anzufassen. Bitte entsorgen Sie Batterien und
das Messgerät verantwortungsvoll und im Einklang mit allen geltenden Gesetzen und
Bestimmungen.
UV-Sicherheitshinweise
Seien Sie sehr vorsichtig, wenn Sie dieses Messgerät zum Testen einer ultravioletten Lichtquelle
benutzen. UV-Strahlung kann gefährlich sein, abhängig von der Bestrahlungsdauer,
Strahlungsintensität, Wellenlänge und der individuellen Empfindlichkeit für ultraviolette Strahlung.
UV510-de-DE_V1.0 6/17
3

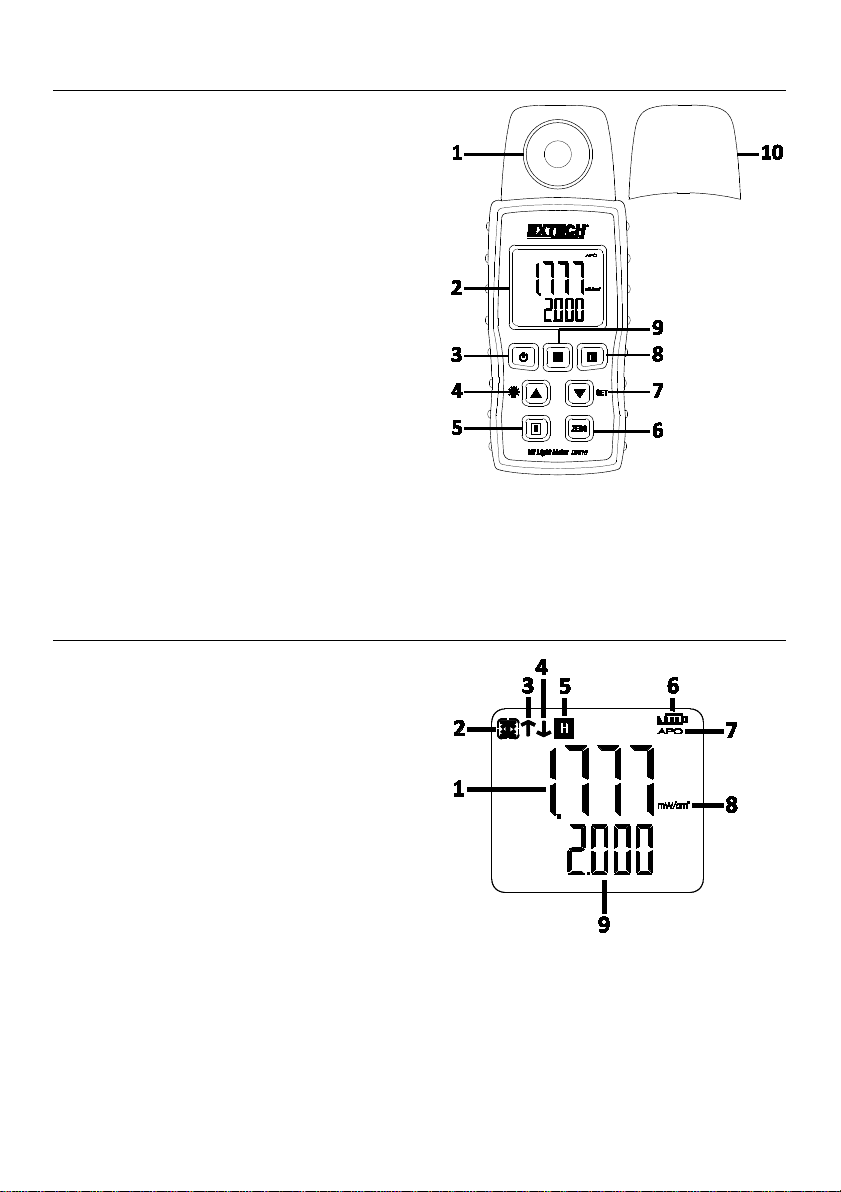

Beschreibung des Messgeräts
1. Lichtsensor
2. LCD-Display
3. AN-AUS-Taste
4. Taste für LCD-Hintergrundbeleuchtung
und ▲-Taste
5. Bereichstaste
6. Nulltaste
7. SET- und ▼-Taste
8. Aufzeichnungstaste (max/min)
9. Anzeige-halten-Taste
10. Lichtsensor-Abdeckung
Hinweis: Batteriefach und Stativhalterung befinden sich auf der Rückseite des Messgeräts
LCD-Beschreibung
1. Hauptanzeige
2. MAX/MIN-Aufzeichnungssymbol
3. MAX-Symbol
4. MIN-Symbol
5. Symbol für Anzeige halten
6. Batterieanzeige
7. Automatische Abschaltung
8. Maßeinheit (mW/cm2)
9. Anzeige des ausgewählten Bereichs
UV510-de-DE_V1.0 6/17
4
Betrieb
Messung vornehmen
1. Drücken Sie kurz die Einschalttaste. Falls das LCD-Display nicht sofort aktiviert wird,
überprüfen Sie die Batterien im hinteren Batteriefach.
2. Vor Beginn der Messungen drücken Sie kurz die Nulltaste, während die Sensorabdeckung
am Messgerät angebracht ist, um die Anzeige auf Null zu setzen.
3. Entfernen Sie die Lichtsensor-Abdeckung.
4. Richten Sie den Lichtsensor auf die UV-Lichtquelle.
5. Lesen Sie die Messung auf dem Display des Messgeräts ab.
6. Drücken Sie die R-Taste, um den geeigneten Bereich für die Messung auszuwählen.
7. Um das Messgerät auszuschalten, drücken Sie kurz die -Taste.
An-/Ausschalten
Drücken Sie kurz die -Taste, um das Messgerät einzuschalten. Drücken Sie nochmal kurz, um
es auszuschalten.
Auswahl des Bereichs
Drücken Sie kurz die Bereichstaste, um den Bereich umzuschalten (2,000 mW/cm2 und
20,00 mW/cm2); das untere Display zeigt den ausgewählten Bereich an.
Null-Funktion
Um die Anzeige auf Null zu setzen, platzieren Sie die Lichtschutzabdeckung auf dem UV-Sensor
und drücken Sie die ZERO-Taste.
Anzeige halten
Drücken Sie kurz die H (Halten)-Taste, um eine Messung auf dem Display zu stoppen oder
weiterzuführen. Die Halten-Funktion ist während des Aufzeichnungsmodus nicht verwendbar.
Hintergrundbeleuchtung
Das LCD-Display ist mit einer Hintergrundbeleuchtung zum leichteren Ablesen in schlecht
beleuchteten Umgebungen ausgestattet. Drücken Sie die
kurz, um die Hintergrundbeleuchtung einzuschalten. Nach 10 Sekunden wird die
Hintergrundbeleuchtung automatisch wieder ausgeschaltet.
MAX-MIN-Aufzeichnung
In diesem Modus zeichnet das Messgerät den maximalen und minimalen Wert während einer
gewissen Zeitspanne auf.
-Hintergrundbeleuchtungstaste
1. Drücken Sie die R (Aufzeichnungs)-Taste, um in den Aufnahmemodus zu gelangen. Das
Aufnahmesymbol wird auf dem Display angezeigt. Während des Messzeitraums werden der
maximale und minimale Wert aufgezeichnet und aktualisiert.
2. Drücken Sie die R (Aufnahme)-Taste ein weiteres Mal, um den aufgenommenen
Maximalwert anzuzeigen. Das
-Symbol wird auf dem Display angezeigt.
UV510-de-DE_V1.0 6/17
-
5
3. Drücken Sie die R (Aufnahme)-Taste ein weiteres Mal, um den aufgenommenen
Minimalwert anzuzeigen. Das
4. Drücken Sie die H (Halten)-Taste, um die Aufnahmedaten zu löschen. Die vorherigen Daten
werden gelöscht und das Messgerät beginnt mit der Aufzeichnung neuer Daten.
5. Drücken Sie lange die R (Aufnahme)-Taste, um den Aufnahmemodus zu verlassen.
-Symbol wird auf dem Display angezeigt.
Automatische Abschaltung (APO – Auto Power OFF)
Um die Laufzeit der Batterien zu verlängern, schaltet sich das Messgerät nach ungefähr 10
Minuten Inaktivität automatisch ab. Das APO-Symbol wird im Display (oben rechts) angezeigt,
wenn die automatische Abschaltung ausgewählt ist.
Um die Standardeinstellung der automatischen Abschaltung auf AN oder AUS zu setzen:
1. Drücken Sie lange die SET-Taste. Die untere Anzeige zeigt „PoFF” an.
2. Drücken Sie kurz die ▲- oder die ▼-Taste, um wie auf dem oberen Display angezeigt, APO
(YES) zu aktivieren oder APO (NO) zu deaktivieren.
3. Drücken Sie kurz die R (Aufnahme)-Taste, um die Auswahl zu speichern.
4. Nach ungefähr 10 Sekunden kehrt das Gerät in den normalen Betriebsmodus zurück.
Hinweis: APO ist im Aufnahmemodus nicht aktiv.
Wartung
Batteriewechsel
1. Schalten Sie das Messgerät aus.
2. Entfernen Sie die Flachkopfschraube des Batteriefachs auf der Rückseite des Messgeräts.
3. Öffnen Sie das Batteriefach und tauschen Sie die drei „AAA” 1,5 V-Batterien unter
Beachtung der Polarität aus. Setzen Sie das Messgerät vor erneuter Nutzung wieder
zusammen
Sicherheit: Bitte entsorgen Sie Batterien verantwortungsvoll; entsorgen Sie Batterien nie in einem
Feuer, die Batterien könnten explodieren oder auslaufen. Falls das Messgerät mehr als 60 Tage
nicht genutzt wird, entfernen Sie die Batterien und lagern Sie diese getrennt.
Entsorgen Sie benutzte Batterien oder Akkus nie im Hausmüll.
Als Verbraucher sind Nutzer rechtlich dazu verpflichtet, benutzte Batterien bei
ausgewiesenen Sammelstellen, dem Geschäft, in dem die Batterien gekauft wurden,
oder an Orten, an denen Batterien verkauft werden, zu entsorgen.
Entsorgung: Entsorgen Sie dieses Messinstrument nicht im Hausmüll. Der Nutzer ist
verpflichtet, Geräte am Ende ihrer Nutzungsdauer in einer ausgewiesenen Sammelstelle
für die Entsorgung elektrischer und elektronischer Geräte zu entsorgen.
Reinigung und Aufbewahrung
Wischen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und mildem
Reinigungsmittel ab; benutzen Sie keine Scheuer- oder Lösungsmittel.
UV510-de-DE_V1.0 6/17
6
Technische Daten
°
Anzeige LCD-Display 35 x 30 mm (1,4 x 1,2“) mit
Lichtsensor Foto-Sensor mit Kosinus-Korrekturfilter
Messungen Ultraviolettes Licht (UVA)
UV-Sensor-Spektrum 320 bis 390 nm
Hintergrundbeleuchtung
Anzeige bei
Eingangsüberlastung
Stativhalterung auf der Rückwand
Stromversorgung 3 x 1,5 V AAA-Batterien
Stromverbrauch ca. 5 mA DC
Automatische
Abschaltung
Temperatur während des
Betriebs
Luftfeuchtigkeit während
des Betriebs
Abmessungen/Gewicht 141 x 58 x 25 mm (5,5 x 2,3 x 1,0”) / 160 g (5,64 oz)
Elektrische Eigenschaften (23 ±5
Ultraviolett
Maßeinheit Bereich Auflösung Genauigkeit
mW/cm2 0 bis 1,999 0.001
(UVA)
2 bis 20,00 0.01
“----“
nach ca. 10 Minuten Inaktivität
0 bis 50 oC (32 bis 122 oF)
max. 80 % RH
C)
±(4 % FS + 2 dgt)
