Manuel d’utilisation

Multimètre à valeur efficace vraie et testeur d’isolation sans fil

Modèle MG302

Introduction

MAX 1

Toutes nos félicitations pour votre acquisition du multimètre à valeur efficace vraie et testeur de résistance d’isolation MG300. Ce mètre mesure la tension AC/DC, le courant AC/DC, la résistance, la capacité, la fréquence (électrique et électronique), le cycle de service, le test de diode, la résistance d’isolation, la continuité et la température thermocouple. De construction solide et étanche et conçu pour usage industriel, le MG300 peut mémoriser et rappeler des données de mesure. Ce mètre peut transmettre des données sans fil lorsqu’il est connecté à un PC. Une utilisation et un entretien adéquat de cet appareil vous permettront de l'utiliser plusieurs années en toute fiabilité.

Sécurité

Ce symbole jouxtant un autre, une borne ou un dispositif de fonctionnement indique que l’utilisateur doit se référer au manuel d’utilisation pour de plus amples informations afin de prévenir tout dommage corporel ou endommagement de l’appareil.

WARNING

CAUTION

000 V

CATEGORIE D’INSTALLATION POUR LA SURTENSION CONFORME AUX NORMES IEC1010

SURTENSION CATEGORIE I

Les équipements de la SURTENSION CATEGORIE I sont des équipements destinés à être raccord és à des circuits sur lesquels des mesures ont été prises afin de limiter les surtensions transitoires à un niveau faible approprié.

Remarque : parmi les exemples, on peut citer les circuits électroniques protégés.

SURTENSION CATEGORIE II

Les équipements de SURTENSION CATEGORIE II sont les équipements électriques qui doivent êtr e alimentés par l’installation fixe.

Remarque : on peut citer comme exemple, les appareils ménagers ainsi que les équipements de bu

reau et de laboratoire.

SURTENSION CATEGORIE III

Les équipements de SURTENSION CATEGORIE III sont des équipements d'installations fixes.

Remarque : on citer comme exemples, les commutateurs de l’installation fixe ainsi que certains équi

pements à usage industriel branchés en permanence à l’installation fixe.

SURTENSION CATEGORIE IV

Les équipements de SURTENSION CATEGORIE IV sont utilisés au niveau de la source de l’installa tion.

Remarque : on peut citer comme exemples, les compteurs d’électricité et les équipements de protection contre les surintensités au primaire

Ce symbole c'AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, peut provoquer la mort ou de graves blessures.

Ce symbole d'ATTENTION indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, peut endommager le produit.

Ce symbole avertit l’utilisateur que la ou les bornes ainsi marquées ne doivent pas être raccordées à un point du circuit au niveau duquel la tension par rapport à la terre est supérieure (dans ce cas-ci) à 1000 VAC ou VDC.

Ce symbole jouxtant une ou plusieurs bornes les identifie comme étant liées à des gammes qui pourraient, dans des conditions normales d’utilisation, être soumises à des tensions particulièrement dangereuses. Pour assurer une sécurité maximale, l’appareil ainsi que ses fils d’essai ne doivent pas être manipulés lorsque ces bornes sont sous tension.

Ce symbole indique qu’un appareil est entièrement protégé par une double isolation ou une isolation renforcée.

2 MG302-EU-FR V2.0 4/11

INSTRUCTIONS DE SECURITE

Cet appareil a été conçu pour fonctionner en toute sécurité, mais il doit être utilisé avec précaution. Les règles énumérées ci-dessous doivent être suivies avec précaution afin d’assurer une utilisation en toute sécurité.

1. N’appliquez JAMAIS à l’appareil une tension ou un courant supérieur aux valeurs maximales spécifiées :

Limites de protection d'entrée

Fonction Entrée maximale V DC ou V AC 1000 V DC/AC rms mA AC/DC 500 mA 1000 V fusible rapide A AC/DC

Fréquence, résistance, capacité, cycle de service, test de diode, continuité

Température 1000 V DC/AC rms Protection contre les surtensions : Crête de 8 kV selon la norme IEC 61010

1. FAITES PREUVE D’UNE EXTREME PRUDENCE lors de la prise de mesures de tensions élevées.

2. NE MESUREZ PAS la tension si la tension de la prise «COM» excède de 1000 V la prise de terre.

3. NE BRANCHEZ JAMAIS les fils de l’appareil à d'une source de tension lorsque le commutateur de fonctions est en mode Courant, Résistance ou Diode. Le non-respect de cette consigne peut endommager l’appareil.

10 A 1000 V fusible rapide (20 A pour 30 secondes au maximum toutes les 15 minutes)

1000 V DC/AC rms

4. Veillez TOUJOURS à décharger les condensateurs de filtrage et à couper l’alimentation lorsque vous procédez à tout test de résistance et de diode.

5. Veillez TOUJOURS à couper le courant et à débrancher les fils d’essai avant d’ouvrir le couvercle pour remplacer le fusible ou la pile.

6. N’utilisez JAMAIS l’appareil tant que le couvercle arrière ainsi que le couvercle du compartiment à pile et des fusible ne sont pas en place et solidement fermés.

2. Si l’équipement fait l’objet d’une utilisation non spécifiée par le fabricant, la protection qu'il offre peut être compromise.

3 MG302-EU-FR V2.0 4/11

Contrôles et Jacks

1. Ecran LCD de 40 000 comptes

2. Bouton MAX/MIN ( - )

3. Bouton STORE (<RECALL)

4. Bouton RANGE (SETUP)

5. Bouton INSULATION TEST

6. Bouton MODE

7. Commutateur de fonctions

8. Prise d’entrée 10 A

9. Prise d’isolation (-) mA, µA

10. Bouton HOLD (PEAKHOLD>)

11. Bouton REL (+)

12. Bouton EXIT (Sortie) (AC+DC)

13. Bouton de rétro-éclairage

14. Prise d’entrée positive et d’isolation (+)

15. Prise d’entrée COM Remarque : Le support inclinable et le compartiment à pile se trouvent à l’arrière de l’unité.

Symboles et signaux

•))) Continuité Test de diodes

Etat des piles n nano (10-9) (capacité) µ micro (10-6) (ampères, capacité) m milli (10-3) (volts, amps) A Ampères k kilo (103) (ohms) F Farad (capacité)

M méga (106) (ohms) Transmetteur RF actif  Ohms CRETE Maintien de la valeur de crête Hz Hertz (fréquence) V Volts % Pourcentage (Taux de service) Relatif AC Courant alternatif AUTO Sélection automatique de gamme DC Courant continu HOLD Maintien d’affichage ºF Degrés Fahrenheit ºC Degrés Celsius MAX Maximum MIN Minimum No Numéro de série S seconde STE Paramètre de configuration AC +DC Courant alternatif + courant continu TRMS Valeur efficace vraie STO Mémorisation RCL Rappel AUTO Gamme automatique

Mise hors tension automatique activée Affichages auxiliaires

4 MG302-EU-FR V2.0 4/11

Rétro-éclairage

12 13

Instructions d'utilisation

AVERTISSEMENT : Risques d’électrocution. Circuits à haute tension, les mesures AC et DC sont très dangereuses. Soyez extrêmement vigilant lors des prises de mesure.

1. Veillez TOUJOURS à placer le commutateur de fonctions sur OFF lorsque vous n’utilisez pas l’appareil.

2. Si l’icône « OL » s’affiche sur l’écran pendant une mesure, cela signifie que la valeur est supérieure à la gamme choisie. Sélectionnez une gamme plus élevée.

MESURES DE TENSION DC

ATTENTION : Ne mesurez pas de tension DC au cours de la mise en marche ou l’arrêt d’un

moteur sur le circuit. Des pics de tension risquent d'endommager l’appareil.

1. Positionnez le commutateur de fonctions sur VDC.

2. Insérez la fiche banane du fil d'essai noir dans la prise négative COM. Insérez la fiche banane du fil d'essai rouge dans la prise positive V.

3. Mettez en contact l’extrémité de la sonde de test avec le côté négatif du circuit. Placez la pointe de sonde d’essai rouge sur la borne positive du circuit.

4. Lisez la mesure de tension affichée sur l’écran.

MESURES DE LA TENSION AC (FREQUENCE, CYCLE DE SERVICE)

AVERTISSEMENT: Risque d’électrocution. Il peut arriver que les pointes de sonde ne soient pas

suffisamment longues pour atteindre les points à tester de certaines installations 240 V car ceux-ci sont parfois profondément encastrés. Par conséquent, il peut arriver que l’écran affiche la valeur 0 alors que l’installation est en réalité sous tension. Assurez-vous bien que les points de sonde soient au contact des parties métalliques de l’installation avant de déduire qu’il n’y a aucune tension.

ATTENTION : Ne jamais mesurer de courants alternatifs si un moteur du circuit est allumé ou éteint pendant l’opération. De grandes variations de tensions peuvent se produire, ce qui risque d’endommager l’appareil.

1. Positionnez le commutateur de fonctions sur VAC/Hz/%.

2. Insérez la fiche banane du fil d'essai noir dans la prise négative COM. Insérez la fiche banane du fil d'essai rouge dans la prise positive V.

3. Mettez la pointe de sonde noire en contact avec le côté négatif du circuit. Mettez la pointe de sonde rouge en contact avec le côté positif du circuit.

4. Lisez la tension sur l’affichage principal et la fréquence sur l’affichage auxiliaire de droite.

5. Appuyez et maintenez enfoncé le bouton MODE pendant 2 secondes jusqu’à indication de « Hz ».

6. Lisez la fréquence sur l’affichage principal.

7. Appuyez à nouveau sur le bouton MODE jusqu’à indication de « % ».

8. Lisez le pourcentage de cycle de service sur l’affichage principal.

5 MG302-EU-FR V2.0 4/11

9. Appuyez sur EXIT pour retourner à l’affichage des volts AC.

10. Lorsque la tension AC est indiquée sur l’affichage principal, appuyez sur le bouton « EXIT » pendant 2 secondes pour mesurer AC+DC.

MESURES DE TENSION mV

ATTENTION : Ne mesurez pas de tension mV au cours de la mise en marche ou l’arrêt d’un

moteur sur le circuit. Des pics de tension risquent d'endommager l’appareil.

1. Positionnez le commutateur de fonctions sur mV.

2. Appuyez sur le bouton MODE pour afficher «DC» ou «AC» sur l'écran.

3. En mode AC, appuyez sur EXIT pendant deux secondes pour sélectionner « AC+DC ».

4. Insérez la fiche banane du fil d'essai noir dans la prise négative COM. Insérez la fiche banane du fil d'essai rouge dans la prise positive V.

5. Mettez en contact l’extrémité de la sonde de test avec le côté négatif du circuit. Placez la pointe de sonde d’essai rouge sur la borne positive du circuit.

6. Lisez la mesure de tension mV affichée sur l’écran.

MESURES DE COURANT DC

ATTENTION : Ne mesurez pas le courant 20 A pendant plus de 30 secondes. Au-

delà de 30 secondes, vous risquez d’endommager le multimètre et/ou ses câbles de mesure.

1. Insérez la fiche banane du fil d'essai noir dans la prise négative COM.

2. Pour des mesures de courant s'étendant jusqu'à 4000 µA DC, positionnez le commutateur de fonctions sur µA et insérez la fiche banane du fil d’essai rouge dans la prise µA/mA.

3. Pour des mesures de courant s'étendant jusqu'à 400 mA DC, positionnez le commutateur de fonctions sur mA et insérez la fiche banane du fil d’essai rouge dans la prise µA/mA.

4. Pour des mesures de courant s'étendant jusqu'à 20 A DC, positionnez le commutateur de fonctions sur 10A/HZ/% et insérez la fiche banane du fil d’essai rouge dans la prise 10A.

5. Appuyez sur le bouton MODE pour afficher «DC» sur l'écran.

6. Eteignez le courant sur le circuit à tester puis ouvrez le circuit à l’endroit où vous souhaitez effectuer la mesure.

7. Mettez en contact l’extrémité de la sonde de test avec le côté négatif du circuit. Placez la pointe de sonde d’essai rouge sur la borne positive du circuit.

8. Mettez le circuit sous tension.

9. Lisez la mesure de courant affichée sur l’écran.

AC+DC

En modes de mesure V AC, mV (AC), 10 A (AC), mA (AC) et uA (AC), appuyez sur le bouton EXIT pendant 2 secondes pour accéder au mode de test AC+DC. L’écran LCD affiche l’icône AC+DC. Appuyez sur EXIT pour quitter ce mode.

6 MG302-EU-FR V2.0 4/11

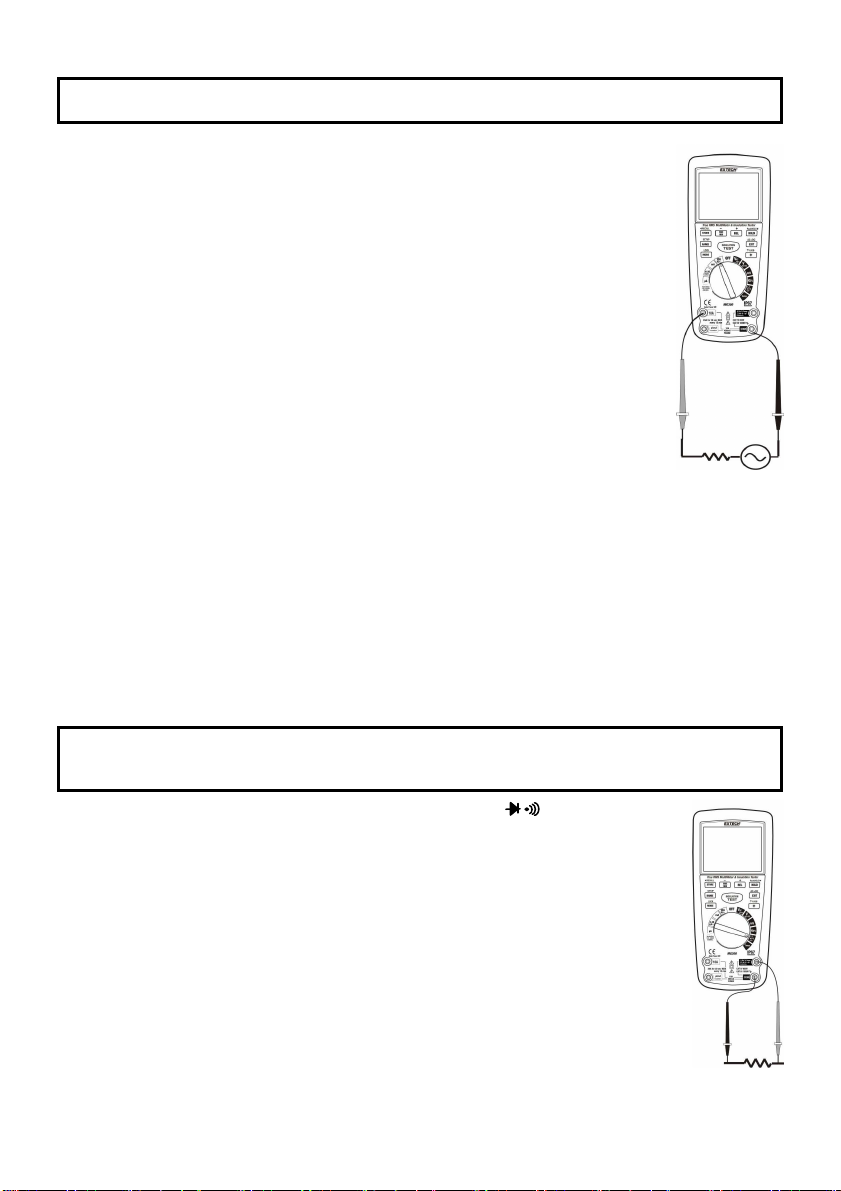

MESURES DU COURANT AC (FREQUENCE, CYCLE DE SERVICE)

ATTENTION : Ne mesurez pas le courant 20 A pendant plus de 30 secondes. Au-delà de 30

secondes, vous risquez d’endommager le multimètre et/ou ses câbles de mesure.

1. Insérez la fiche banane du fil d'essai noir dans la prise négative COM.

2. Pour des mesures de courant s'étendant jusqu'à 4 000 µA AC, positionnez le commutateur de fonctions sur µA et insérez la fiche banane du fil d’essai rouge dans la prise µA/mA.

3. Pour des mesures de courant s'étendant jusqu'à 400 mA AC, positionnez le commutateur de fonctions sur mA et insérez la fiche banane du fil d’essai rouge dans la prise µA/mA.

4. Pour des mesures de courant s'étendant jusqu'à 20 A AC, positionnez le commutateur de fonctions sur 10A/HZ/% et insérez la fiche banane du fil d’essai rouge dans la prise 10A.

5. Appuyez sur le bouton MODE pour afficher «AC» sur l'écran.

6. Appuyez et maintenez enfoncé le bouton EXIT pendant 2 secondes pour sélectionner AC+DC.

7. Eteignez le courant sur le circuit à tester puis ouvrez le circuit à l’endroit où vous souhaitez effectuer la mesure.

8. Mettez la pointe de sonde noire en contact avec le côté négatif du circuit. Mettez la pointe de sonde rouge en contact avec le côté positif du circuit.

9. Mettez le circuit sous tension.

10. Lisez la mesure de courant affichée sur l’écran.

11. Dans la gamme 10 A : a) La fréquence s’affiche sur l’affichage supérieur droit. b) Appuyez et maintenez enfoncé le bouton MODE jusqu’à indication de « Hz » sur

l’affichage principal.

c) Appuyez un instant sur le bouton MODE jusqu’à indication de « % » sur l’affichage

principal.

12. Appuyez et maintenez enfoncé le bouton MODE pour revenir à la mesure actuelle.

MESURES DE LA RESISTANCE

AVERTISSEMENT : Veillez à couper l’alimentation de l’unité testée et à décharger tous les

condensateurs avant de prendre toute mesure de la résistance, afin d’éviter tout risque d’électrocution. Retirez la pile et débranchez le cordon d’alimentation.

1. Positionnez le commutateur de fonctions sur Ω CAP .

2. Insérez la fiche banane du fil d'essai noir dans la prise négative COM. Insérez la fiche banane du fil d'essai rouge dans la prise positive .

3. Appuyez sur le bouton MODE pour afficher Ω sur l'écran.

4. Mettez les pointes de sonde en contact avec le circuit ou la partie du circuit à tester. Il est conseillé de déconnecter un des côtés du circuit testé afin d’éviter que le reste de l’installation ne fausse la mesure.

5. Lisez la résistance affichée sur l’écran.

7 MG302-EU-FR V2.0 4/11

VERIFICATION DE LA CONTINUITE

AVERTISSEMENT : Afin d’éviter tout risque d’électrocution, ne mesurez jamais la Continuité sur

des circuits ou des fils sous tension.

1. Positionnez le commutateur de fonctions sur Ω CAP .

2. Insérez la fiche banane du fil d'essai noir dans la prise négative COM. Insérez la fiche banane du fil d'essai rouge dans la prise positive  .

3. Appuyez sur le bouton MODE pour afficher « » et « Ω » sur l’écran.

4. Placez les pointes de la sonde d’essai sur le circuit ou sur le fil électrique que vous souhaitez tester.

5. Si la Résistance est inférieure à environ 35 , un signal sonore retentira. Si le circuit est ouvert, l’écran affichera «OL».

TEST DE DIODE

1. Positionnez le commutateur de fonctions sur Ω CAP .

2. Insérez la fiche banane du fil d'essai noir dans la prise négative COM et la fiche banane du fil d'essai rouge dans la prise positive V.

3. Appuyez sur le bouton MODE pour afficher « » et « V » sur l’écran.

4. Placez les pointes de sonde d’essai sur la diode testée. La tension directe est généralement de l’ordre de 0,400 à 0,700 V. La tension inverse affichera «OL». Des dispositifs court-circuités afficheront à peu près 0 V et un dispositif ouvert affichera «OL» au niveau des deux polarités.

MESURES DE LA CAPACITE

AVERTISSEMENT : Veillez à couper l’alimentation de l’unité testée et à décharger tous les

condensateurs avant d’effectuer toute mesure de capacité, afin de prévenir tout risque d’électrocution. Retirez la pile et débranchez le cordon d’alimentation.

1. Positionnez le commutateur rotatif de fonctions sur Ω CAP .

2. Insérez la fiche banane du fil d'essai noir dans la prise négative COM.

3. Insérez la fiche banane du fil d'essai rouge dans la prise positive V.

4. Appuyez sur le bouton MODE pour afficher « F ».

5. Placez les fils d’essai sur le condensateur à tester.

6. Lisez la valeur de la capacité sur l’affichage.

8 MG302-EU-FR V2.0 4/11

MESURES DE TEMPERATURES

1. Positionnez le commutateur de fonctions sur Temp.

2. Insérez la sonde de température dans les prises d’entrée, en veillant à respecter la polarité.

3. Appuyez sur le bouton MODE pour afficher «ºF» ou «ºC» sur l'écran.

4. Posez l’embout de la sonde de température sur la partie dont vous souhaitez mesurer la température. Maintenez la sonde sur la partie en cours de test jusqu’à stabilisation de la lecture.

5. Lisez la température affichée sur l’écran.

Remarque : La sonde de température est équipée d’un mini-connecteur de

type K. Un adaptateur mini-connecteur-fiche banane est fourni avec l’appareil pour permettre le branchement aux prises banane.

MESURES DE LA FREQUENCE (CYCLES DE SERVICE) (ELECTRONIQUE)

1. Positionnez le commutateur rotatif de fonctions sur « Hz/% ».

2. Insérez la fiche banane du fil d'essai noir dans la prise négative COM et la fiche banane du fil d'essai rouge dans la prise positive Hz.

3. Placez les pointes de la sonde d’essai sur le circuit testé.

4. Lisez la fréquence affichée.

5. Appuyez sur le bouton MODE pour afficher « % » sur l'écran.

6. Lisez le pourcentage de cycle de service sur l’affichage.

9 MG302-EU-FR V2.0 4/11

MESURES DE % 4 – 20 mA

1. Configurez et branchez l’appareil tel que décrit pour les mesures DC mA.

2. Positionnez le commutateur rotatif de fonctions sur 4-20mA%.

3. L’appareil affiche l’intensité du courant en boucle sous forme de pourcentage avec 0 mA = 25 %, 4 mA = 0 %, 20 mA = 100 % et 24 mA =125 %.

MESURES DE LA RESISTANCE D’ISOLATION

Remarque : Débranchez le dispositif testé de toute source d’alimentation, puis isolez-le de toute

1. Positionnez le commutateur rotatif de fonctions sur INSULATION.

2. Appuyez sur le bouton RANGE pour sélectionner la tension de test tel qu’indiqué dans

3. Branchez le fil d’essai rouge à la prise INSULATION ( + ) de l’appareil et le fil d’essai noir à la

4. Appuyez et maintenez enfoncé le bouton TEST pour tester (sinon, appuyez et maintenez

5. L’affichage principal et le graphique à barres analogique indiquent la résistance d’isolation en

6. La valeur de la tension de test (V DC) sera indiquée sur l’affichage auxiliaire le plus à droite, le

7. Relâchez le bouton TEST pour interrompre le test (pour interrompre un test LOCK mains libres,

8. L’appareil déchargera ultérieurement en interne le solde de la tension de test d’isolation.

Remarque : Positionner le commutateur de fonctions sur une autre position de test ou appuyer sur

résistance parasite.

l’affichage supérieur gauche.

prise INSULATION ( - ). Connectez l’extrémité sonde des fils d’essai au circuit testé

enfoncé le bouton LOCK jusqu’à affichage de LOCK, puis appuyez un instant sur le bouton TEST pour démarrer un test mains libres).

Remarque : Lorsque le circuit testé est sous tension et présente un potentiel de tension (AC/DC) supérieur à 30 V, l’appareil n’effectuera pas de test (l’écran affichera « >30V », le

symbole clignotera et un signal sonore retentira). Lorsque le circuit testé n’est pas sous tension ou que sa tension est inférieure à 30 V, l’appareil commence à appliquer une haute

tension au circuit testé.

MΩ.

symbole clignote et la signal sonore d’avertissement retentira.

appuyez et maintenez enfoncé le bouton de dégagement pendant 2 secondes). La haute tension s’éteindra et les valeurs de la résistance indiquées sur l’affichage principal seront maintenues.

le bouton EXIT annule le test de résistance d’isolation.

RANGE

10 MG302-EU-FR V2.0 4/11

SELECTION DE GAMME AUTOMATIQUE/MANUELLE

Lors de la première mise sous tension de l’appareil, il accède automatiquement au mode AUTO RANGE. Ce mode permet de sélectionner automatiquement la gamme de mesures la plus adaptée à la mesure en cours. Il représente par ailleurs généralement le meilleur mode pour la plupart des mesures. Quant aux cas de mesures qui nécessitent une sélection manuelle de la gamme, effectuez les opérations suivantes :

1. Appuyez sur le bouton RANGE. L’icône « AUTO » s’éteindra.

2. Appuyez sur le bouton RANGE pour faire défiler les gammes disponibles.

3. Pour quitter le mode MANUAL RANGE, appuyez sur EXIT

Remarque : La sélection manuelle de gamme est indisponible pour les fonctions de température.

MAX/MIN

1. Appuyez sur le bouton MAX/MIN pour activer le mode d’enregistrement MAX/MIN. L’icône d’affichage "MAX" apparaîtra. L’affichage auxiliaire le plus à gauche affiche et maintient la lecture maximale, et se met à jour seulement lorsqu’une nouvelle valeur maximale « MAX » est relevée. L’icône « MIN » s’affiche ensuite. L’affichage auxiliaire le plus à droite affiche et maintient la lecture minimale, et se met à jour seulement lorsqu’une nouvelle valeur minimale « MIN » est relevée.

2. Pour quitter le mode MAX/MIN, appuyez sur le bouton EXIT

MODE RELATIF

Le mode de mesures relatives affiche des lectures qui sont relatives à une valeur de référence mémorisée. Une tension, un courant, etc. de référence peuvent être mémorisés et des mesures peuvent être prises par rapport à ces valeurs. La valeur affichée est la différence entre la valeur de référence et la valeur mesurée.

1. Effectuez la mesure comme décrit dans les instructions d’utilisation.

2. Appuyez sur le bouton REL pour mémoriser une lecture de référence, l’icône « ▲ » s’affichera.

3. L’affichage auxiliaire de droite affiche la lecture initiale (la valeur mémorisée)

4. L’affichage auxiliaire de gauche affiche la valeur actuellement mesurée.

5. L’affichage principal de l’appareil affiche la valeur relative (la valeur mesurée moins la valeur mémorisée).

AC+DC

11 MG302-EU-FR V2.0 4/11

RETRO-ECLAIRAGE

Appuyez sur la touche automatiquement une fois le délai configuré écoulé. Appuyez sur le bouton EXIT pour quitter le mode de rétro-éclairage.

HOLD (MAINTIEN)

La fonction moment pour activer ou quitter la fonction

MAINTIEN DE LA VALEUR DE CRETE

La fonction de maintien de la valeur de crête permet de saisir la valeur de crête de la tension ou du courant AC ou DC. L’appareil peut capturer des lectures négatives ou positives qui sont aussi rapides qu’une milliseconde. Appuyez pendant un instant sur le bouton PEAK, « PEAK » et « MAX » seront indiqués sur l’affichage auxiliaire de gauche. « MIN » sera indiqué sur l’affichage auxiliaire de droite. L’appareil mettra à jour l’affichage chaque fois qu’une valeur plus élevée sera relevée. Appuyez sur le bouton EXIT pour quitter le mode PEAK HOLD. La fonction de mise hors tension automatique est automatiquement désactivée sous ce mode.

MEMORISATION DE DONNEES

1. Placez le commutateur de fonctions sur la fonction de mesure de votre choix.

2. Appuyez sur le bouton STORE pour accéder à la fonction de réglage de l’intervalle

3. L’affichage auxiliaire de gauche indique 0000 S, ce qui représente la fréquence

4. Configurez la fréquence d’échantillonnage sur 0000 S pour un enregistrement manuel. Sous

5. Configurez la fréquence d’échantillonnage sur 1 à 255 S pour un enregistrement automatique.

6. L’affichage auxiliaire de gauche indique l’emplacement de mémoire actuel (0000 à 9 999). Les

7. Appuyez le bouton STORE pendant 2 secondes pour accéder au mode RECALL ou appuyez

RAPPEL DE DONNEES MEMORISEES

1. Appuyez sur le bouton STORE pendant deux secondes (si ce n’est déjà fait tel qu’indiqué à

2. L’affichage auxiliaire de gauche affiche XXXX (l’emplacement de mémoire actuel). L’affichage

3. Utilisez les boutons + et – pour parcourir les emplacements de mémoire. La valeur de

4. Appuyez sur le bouton EXIT pour mettre fin à la session de rappel de données.

SUPPRESSION DE TOUTES LES DONNEES

1. A partir de la position OFF, appuyez et maintenez enfoncé le bouton RANGE tout en mettant

2. Relâchez le bouton RANGE. Le contenu de la mémoire a été effacé.

HOLD

d’enregistrement.

d’enregistrement ; utilisez les boutons + et - pour sélectionner la fréquence d’échantillonnage souhaitée (0 à 255 secondes)

ce mode, chaque pression sur le bouton STORE permet d’enregistrer une mesure.

Sous ce mode, une pression sur le bouton STORE permet de démarrer l’enregistrement des données à la fréquence d’échantillonnage programmée.

nouvelles mesures seront mémorisées dans l’emplacement disponible suivant.

sur EXIT pour retourner au mode de fonctionnement normal.

l’étape 7 de la procédure ci-dessus) pour accéder à la fonction RECALL.

auxiliaire de droite affiche XXXX (le nombre d’emplacements de mémoire utilisés).

l’emplacement sélectionné est indiquée sur l’affichage principal.

le commutateur de fonctions sur n’importe quelle position

pour activer le rétro-éclairage. Le rétro-éclairage s’éteindra

permet de figer la lecture sur l’écran. Appuyez sur le bouton

HOLD

pendant un

12 MG302-EU-FR V2.0 4/11

COMMUNICATION SANS FIL AVEC UN PC :

1. Installez et exécutez le logiciel PC (reportez-vous à l’utilitaire d’aide contenu dans le logiciel pour de plus amples informations)

2. Appuyez et maintenez enfoncé le bouton de rétro-éclairage/USB pendant deux secondes pour accéder au mode de transmission sans fil RF.

3. L’icône RF

4. Une fois la communication établie, l’icône RF clignotera sur l’affichage et le témoin LED du récepteur clignotera également.

5. Les données s’afficheront une fois par les seconde sur l’écran de votre ordinateur (celles-ci sont tracées sur le graphique et ajoutées à la liste des données)

6. Maintenez enfoncé le bouton de rétro-éclairage pendant deux secondes pour quitter le mode de transmission sans fil RF

ENVOI DE DONNEES MEMORISEES VERS L’ORDINATEUR

1. Démarrez le logiciel PC

2. Appuyez et maintenez enfoncé le bouton STORE pendant deux secondes pour accéder à la fonction de rappel de données.

3. Maintenez le bouton HOLD enfoncé pendant deux secondes. L’icône de transmission RF clignotera au cours de l’envoi des données mémorisées vers l’ordinateur

REMARQUE : Reportez-vous à l’utilitaire d’aide contenu dans le programme logiciel fourni pour des instructions détaillées relatives au logiciel.

CONFIGURATION

1. Appuyez et maintenez enfoncé le bouton RANGE/SETUP pendant deux secondes pour accéder à la fonction de configuration. La première des cinq fonctions configurables s’affichera.

2. Appuyez sur le bouton RANGE pour faire défiler les fonctions a : Alarme sonore limite haute DESACTIVEE ou Valeur

b : Alarme sonore limite basse DESACTIVEE ou Valeur c : Délai de mise hors tension automatique DESACTIVE, 10 à 30 sec. d : Son des boutons ACTIVE/DESACTIVE e : Délai de rétro-éclairage DESACTIVE, 10 à 30 sec.

3. Utilisez les boutons +, - ◄ et ► pour sélectionner et modifier les conditions et chiffres.

4. Maintenez enfoncé le bouton RANGE/SETUP jusqu’à ce que l’appareil retourne à l’affichage n ormal pour quitter ce mode.

LIMITES D’ALARME

1. Appuyez et maintenez enfoncé le bouton SETUP pendant deux secondes pour accéder à la fonction limite haute.

2. Appuyez sur le bouton ► pour sélectionner un chiffre à ajuster.

3. Appuyez sur le bouton + ou – pour ajuster la valeur du chiffre.

4. Appuyez sur le bouton ◄ pour désactiver l’alarme.

5. Appuyez sur le bouton SETUP, puis répétez la procédure pour définir la limite basse

6. Appuyez sur le bouton SETUP pour parcourir les autres fonctions et pour revenir au mode de fonctionnement normal.

7. L’appareil émet un signal sonore lorsque la valeur mesurée est supérieure à la limite haute ou inférieure à la limite basse.

INDICATEUR DE PILES USAGEES

Lorsque l’icône

s’affichera.

s’affiche, cela signifie que les piles doivent être remplacées.

13 MG302-EU-FR V2.0 4/11

Entretien

AVERTISSEMENT : Afin de prévenir tout risque d’électrocution, débranchez les fils d’essai de toute source de tension avant de retirer le couvercle arrière ou les couvercles de la pile ou du fusible.

AVERTISSEMENT : Veillez à ne pas utiliser l’appareil tant que les couvercles de la pile et du fusible ne sont pas fermés solidement, afin d'éviter tout risque d’électrocution.

Ce multimètre a été conçu pour fonctionner de nombreuses années en toute fiabilité, sous réserve du respect des instructions d'entretien suivantes :

1. MAINTENEZ L’APPAREIL SEC. Essuyez l'appareil s'il est mouillé.

2. UTILISEZ ET ENTREPOSEZ L’APPAREIL SOUS DES TEMPERATURES NORMALES. Les températures extrêmes peuvent réduire la durée de vie des composants électroniques et déformer ou faire fondre les composants en plastique.

3. MANIPULEZ L’APPAREIL AVEC PRECAUTION ET SOIN. Des chutes de l’appareil peuvent endommager les composants électroniques ou le boîtier.

4. MAINTENEZ L’APPAREIL PROPRE. Essuyez de temps en temps le boîtier à l’aide d’un chiffon humide. N’utilisez PAS de produits chimiques, de solvants de nettoyage ou de détergents.

5. UTILISEZ EXCLUSIVEMENT DES PILES NEUVES DE LA DIMENSION ET DU TYPE RECOMMANDES. Enlevez les piles usagées pour éviter qu’elles ne fuient et n’endommagent l’unité.

6. SI L’APPAREIL EST RANGE POUR UNE LONGUE PERIODE, veillez à enlever la pile afin d'éviter d'endommager l’appareil.

INSTALLATION DES PILES

AVERTISSEMENT : Débranchez les fils d’essai de toute source de tension avant de retirer le

couvercle de l’appareil, afin de prévenir tout risque d’électrocution.

1. Eteignez l’appareil et débranchez les fils d’essai du mètre.

2. Ouvrez le couvercle du compartiment à piles à l’arrière en retirant les quatre vis à l’aide d’un tournevis Phillips.

3. Insérez les piles dans leur compartiment, en respectant la polarité.

4. Remettez en place le couvercle du compartiment à piles. Fermez solidement à l’aide des vis.

En qualité de d’utilisateur final, vous êtes légalement tenu (Ordonnance européenne

relative à l’élimination des piles usagées) de rapporter toutes les piles usagés ; il est interdit de les jeter avec les ordures ménagères ! Vous pouvez remettre vos

piles/accumulateurs usagés aux points de collecte de votre quartier ou à tout point de vente de piles/accumulateurs !

Mise au rebut :

l’appareil à la fin de son cycle de vie

AVERTISSEMENT : Veillez à ne pas utiliser l’appareil tant que le couvercle du compartiment à pile n’est pas fermé solidement, afin d'éviter tout risque d’électrocution.

Suivez les dispositions légales en vigueur relatives à la mise au rebut de

14 MG302-EU-FR V2.0 4/11

REMPLACEMENT DS FUSIBLES

AVERTISSEMENT : Afin de prévenir tout risque d’électrocution, débranchez les fils d’essai de toute

source d’alimentation avant de retirer le couvercle de l’appareil.

1. Débranchez les câbles de mesure du multimètre.

2. Pour remplacer le fusible 500 mA uniquement, retirez le couvercle du compartiment à piles (quatre vis) ; le fusible 500 mA sera visible et accessible.

3. Pour remplacer le fusible 10 A, retirez les six vis qui maintiennent le couvercle arrière, puis retirez celui-ci.

4. Dégagez doucement les fusibles usagés et insérez les fusibles neufs.

5. Utilisez toujours des fusibles adaptés (0,5 A / 1000 V à vissage rapide pour les gammes 400 mA [SIBA 70-172-40], 10 A / 1000 V à vissage rapide pour la gamme 20 A [SIBA 50-199-06]).

6. Replacez la pile, le couvercle du compartiment à piles ainsi que celui de l’appareil et revissez le tout.

AVERTISSEMENT : afin d’éviter tout risque d’électrocution, ne pas utiliser le multimètre sans avoir au préalable remis en place le couvercle du compartiment à fusible et l’avoir correctement fermé.

15 MG302-EU-FR V2.0 4/11

Spécifications

Fonction Amplitude Résolution Précision Tension DC 400 mV 0,01 mV

4 V 0,0001 V 40 V 0,001 V 400 V 0,01 V 1000 V 0,1 V

Tension AC (AC+DC) 50 à 1000 Hz

Courant DC

Courant AC (AC+DC) 50 à 1000 Hz

REMARQUE : La précision nominale est déterminée à une température de 18 oC à 28 oC (65 oF à 83

400 mV 0,1 mV 4 V 0,001 V 40 V 0,01 V 400 V 0,1 V 1000 V 1 V Toutes les gammes de tension AC sont spécifiées de 5 à 100 % de la gamme 400 µA 0,01 µA 4000 µA 0,1 µA 40 mA 0,001 mA 400 mA 0,01 mA 10 A 0,001 A (20 A : 30 secondes maximum avec précision réduite) 400 µA 0,1 µA 4000 µA 1 µA 40 mA 0,01 mA 400 mA 0,1 mA 10 A 0,01 A

(20 A : 30 secondes maximum avec précision réduite) Toutes les gammes de tension AC sont spécifiées de 5 à 100 % de la gamme

F) et à une humidité relative inférieure à 75 %.

±(0,06 % de la lecture + 4 chiffres)

±(0,1 % de la lecture + 5 chiffres) ±(1,0 % de la lecture + 7 chiffres)

±(1,0 % de la lecture +5 chiffres)

±(1,0 % de la lecture + 3 chiffres)

±(1,5 % de la lecture +7 chiffres)

16 MG302-EU-FR V2.0 4/11

Fonction Amplitude Résolution Précision

Résistance

Capacité 40 nF 0,001 nF

Fréquence (électronique)

Fréquence (électrique)

Cycle de service 0,1 à 99,90 % 0,01 %

Température (type K)

4-20 mA% -25 à 125 % 0,01 % ±50 chiffres

Remarque :

• (% en lecture) – concerne la précision de la mesure du circuit.

• (+ chiffres) – concerne la précision du convertisseur analogique/numérique.

400 Ω 0,01 Ω ±(0,3 % de la lecture + 9 chiffres) 4 kΩ 0,0001 kΩ 40 kΩ 0,001 kΩ 400 kΩ 0,01 kΩ 4 MΩ 0,0001 MΩ 40 MΩ 0,001 MΩ ±(2,0 % de la lecture + 10 chiffres)

400 nF 0,01 nF 4 µF 0,0001 µF

400 µF 0,01 µF 4mF 0,0001 mF 40 mF 0,001 mF 40 Hz 0,001 Hz 400 Hz 0,01 Hz 4 kHz 0,0001 kHz 40 kHz 0,001 kHz 400 kHz 0,01 kHz 4 MHz 0,0001 MHz 40 MHz 0,001 MHz 100 MHz 0,01 MHz non spécifiée Sensibilité : 0,8 V rms min. @ 20 à 80 % du cycle de service et <100 kHz ; 5 Vrms

min @ 20 à 80 % du cycle de service et > 100 kHz. 40,00 HZ -4

KHz

Sensibilité : 5 Vrms

Largeur de pulsation : 100 µs – 100 ms, Fréquence : 5 Hz à 150 kHz

-58 à 1832 °F 0,1 °F ±(1,0 % de la lecture + 4,5 °F)

-50 à 1000 °C 0,1 °C

0 mA = -25 %, 4 mA = 0 %, 20 mA = 100 %, 24 mA = 125 %

0,01 HZ à 0,001

KHz

±(0,3 % de la lecture + 4 chiffres)

±(3,5 % de la lecture + 40 chiffres)

±(3,5 % de la lecture + 10 chiffres) 40 µF 0,001 µF

±(5 % de la lecture + 10 chiffres)

±(0,1 % de la lecture + 1 chiffres)

±(0,5 % de la lecture)

±(1,2 % de la lecture + 2 chiffres)

±(1,0 % de la lecture + 2,5 °C)

(précision de la sonde non comprise)

la précision des mesures est constituée de deux éléments :

17 MG302-EU-FR V2.0 4/11

Meg OHMS

Tension aux bornes

Amplitude Résolution

Précision

Courant de

test

Courant de court-circuit

125 V (0 %~+10 %)

250 V (0%~+10%)

500 V (0 %~+10 %)

1000 V (0 %~+10 %)

Remarque : la précision des mesures est constituée de deux éléments :

• (% en lecture) – concerne la précision de la mesure du circuit.

• (+ chiffres) – concerne la précision du convertisseur analogique/numérique.

0,125~4,000 MΩ 0,001 MΩ +(2 % + 10) 1 mA @ 125 4,001~40,00 MΩ 0,01 MΩ +(2 % + 10) 40,01~400,0 MΩ 0,1 MΩ +(4 % + 5) 400,1~4000 MΩ 1 MΩ +(5 % + 5) 0,250~4,000 MΩ 0,001 MΩ +(2 % + 10) 1 mA @ 250 4,001~40,00 MΩ 0,01 MΩ +(2 % + 10) 40,01~400,0 MΩ 0,1 MΩ +(3 % + 5) 400,1~4000 MΩ 1 MΩ +(4 % + 5) 0,500~4,000 MΩ 0,001 MΩ +(2 % + 10) 1 mA @ 500 4,001~40,00 MΩ 0,01 MΩ +(2 % + 10) 40,01~400,0 MΩ 0,1 MΩ +(2 % + 5) 400,1~4000 MΩ 1 MΩ +(4 % + 5) 1,000~4,000 MΩ 0,001 MΩ +(3 % + 10) 1 mA @ 1 4,001~40,00 MΩ 0,01 MΩ +(2 % + 10) 40,01~400,0 MΩ 0,1 MΩ +(2 % + 5) 400,1~4000 MΩ 1 MΩ +(4 % + 5)

kΩ de charge

MΩ de charge

≤1 mA

18 MG302-EU-FR V2.0 4/11

Boîtier Double moulage, étanche (IP67) Choc (test de chute) 2 mètres (6,5 pieds) Test de diode Courant de test de 0,9 mA maximum, tension de circuit ouvert de

2,8 V DC typique

Capacité de mémorisation 8 000 enregistrements Distance de transmission RF 10 mètres (approx.) Fréquence de l’émétteur 433 MHz Test de Continuité Un signal sonore retentira si la Résistance est inférieure à 35 Ω

(approx.), courant de test <0,35 mA.

Crête Capture les crêtes >1 ms Capteur de température Nécessite un thermocouple de type K Impédance d’entrée >10 MΩ VDC & >9 MΩ VAC Réponse AC Valeur efficace vraie Bande passante ACV 50 Hz à 1000 Hz Facteur de crête ≤ 3 à grande échelle jusqu’à 500 V, diminuant linéairement

jusqu’à ≤1,5 à 1 000 V

Ecran 40 000 comptes, rétro-éclairé, affichage à cristaux liquides avec

graphique à barres

Indicateur de dépassement de gamme «OL» s'affiche Arrêt automatique 15 minutes (approx.) avec fonction de désactivation Polarité Automatique (aucune indication pour les mesures positives);

signe moins (-) pour les mesures négatives

Fréquence de mesure 2 fois par seconde, nominale Indicateur de batterie faible “

” s’affiche à l’écran si la tension de la pile tombe en

dessous de la tension de fonctionnement.

Pile Six (6) piles « AA » 1,5 V Fusibles Gammes mA, µA ; 0,5 A / 1000 V céramique à action rapide

(SIBA 70-172-40) Gamme A ; 10 A / 1000 V céramique à action rapide (SIBA 50199-06)

Température de fonctionnement 5 ºC à 40 ºC (41 ºF à 104 ºF) Température de stockage -20 oC à 60 oC -4 oF à 140 oF) Humidité de fonctionnement Max. 80 % à 31 ºC (87 ºF) diminuant linéairement jusqu’à 50 % à

40 ºC (104 ºF)

Humidité de stockage <80 % Altitude de fonctionnement 7 000 pieds. (2 000 mètres) maximum Poids 582 g. (20,5 oz) Dimensions 200 x 92 x 50 mm (7,8” x 3,6” x 1,9”) Sécurité Ce mètre est conçu pour être utilisé conformément à l’usage

prévu et est protégé, des utilisateurs, par une isolation double conforme aux normes EN61010-1 et IEC61010-1 2

ème

édition (2001) Catégorie IV 600 V et Catégorie III 1000 V ; Degré de pollution 2.

www.extech.com

19 MG302-EU-FR V2.0 4/11

Extech MG302 User guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
