Klešťový ampérmetr MA1500
(digitální multimetr)
Obj. č.: 12 37 36
1. Úvod
Vážení zákazníci!
Koupí tohoto klešťového ampérmetru (multimetru) jste získali měřící přístroj, který odpovídá
nejnovějšímu stavu techniky.
Abyste tento měřící přístroj uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je potřeba
abyste tento návod k tento obsluze dodržovali! Z tohoto důvodu si uschovejte si tento návod
k obsluze, abyste si jej mohli znovu kdykoliv přečíst!
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení měřícího přístroje
do provozu a k jeho obsluze. Jestliže tento výrobek předáte nebo prodáte jiným osobám, dbejte na
to, abyste jim odevzdali i tento návod k obsluze.
Obsah
Strana
1. Úvod .......................................................................................................... 1
2. Účel použití měřícího přístroje: ............................................................... 3
Maximální vstupní veličiny ................................................................................................... 3
3. Bezpečnostní předpisy ............................................................................. 4
Manipulace s bateriemi ........................................................................................................ 5
4. Technické údaje a rozsahy měření (tolerance měření) .......................... 5
Technické údaje ................................................................................................................... 5
Tolerance měření a rozsahy měření .................................................................................... 6
5. Ovládací tlačítka a další součásti přístroje, zobrazení na displeji ........ 7
Zobrazení na displeji měřícího přístroje ............................................................................... 8
6. Baterie a uvedení měřícího přístroje do provozu ................................. 10
Vložení a výměna baterie .................................................................................................. 10
Otočný přepínač funkcí měření .......................................................................................... 10
Měřící kabely ..................................................................................................................... 10
7. Bezkontaktní detekce střídavého napětí (NCV) .................................... 11
8. Měření střídavého a stejnosměrného proudu ...................................... 12
Zobrazení naměřené hodnoty frekvence střídavého proudu .............................................. 12
Eliminace zbytkového magnetismu mezi čelistmi kleští ..................................................... 13
9. Měření střídavého a stejnosměrného napětí ........................................ 14
Zobrazení naměřené hodnoty frekvence střídavého napětí ............................................... 14
10. Měření odporů (rezistorů) .................................................................... 15
11. Akustická kontrola průchodnosti obvodů .......................................... 15
12. Testování diod ...................................................................................... 15
13. Měření kapacity kondensátorů ............................................................ 17
14. Měření frekvence a střídy impulsů (Duty Cycle) ................................. 17
15. Měření teploty pomocí čidla (termočlánku) typu K ............................ 18
16. Doplňující funkce měřícího přístroje ................................................... 19
Zapínání a vypínání osvětlení displeje (jeho zadního prosvětlení) ..................................... 19
Funkce tlačítka „HOLD“ - podržení zobrazení naměřené hodnoty na displeji .................... 19
Funkce zobrazení maximálních a minimálních naměřených hodnot na displeji ................. 19
Funkce tlačítka „PEAK“ - zobrazení naměřených špičkových hodnot na displeji ............... 19
Funkce tlačítka „INRUSH“ - měření rozběhových proudů .................................................. 19
Funkce automatického nebo ručního přepínání měřících rozsahů ..................................... 20
Funkce automatického vypínání měřícího přístroje v případě jeho nečinnosti ................... 20
17. Údržba měřícího přístroje .................................................................... 20
3
2. Účel použití měřícího přístroje:
4
• Měření stejnosměrných a střídavých proudů až do maximální hodnoty 1500 A. U střídavých
proudů měření efektivní hodnoty (TRMS).
• Měření stejnosměrných napětí až do maximální hodnoty 1000 V a střídavých napětí až do
maximální hodnoty 750 V. U střídavých napětí měření efektivní hodnoty (TRMS).
• Bezkontaktní detekce střídavého napětí (NCV)
• Měření kapacity (kondensátorů) až do maximální hodnoty 40 mF.
• Měření kmitočtu (frekvence) až do maximální hodnoty 40 MHz.
• Měření střídy impulsů (Duty Cycle) v procentech (10 až 95 %).
• Měření odporů (rezistorů) až do hodnoty 40 MΩ.
• Měření vnitřního odporu (zkratu) – akustická kontrola průchodnosti obvodu či nízkoohmického
svodu, například pojistek, žárovek, přerušení obvodů, kabelů a vedení (pod 25 Ω až 60 Ω).
• Testování diod (polovodičů).
• Měření teploty od – 100 °C do + 1000 °C (s čidlem, termočlánkem typu „K“).
Přístroj nesmí být používán v otevřeném stavu, s otevřeným bateriovým pouzdrem nebo
s chybějícím krytem bateriového pouzdra.
Měření ve vlhkých prostorách nebo ve venkovním prostředí či v nepříznivých podmínkách
okolí není dovoleno. Mezi nepříznivé okolní podmínky patří:
- vlhkost (mokro) nebo příliš vysoká vzdušná vlhkost,
- zvířený prach nebo hořlavé plyny, výpary těkavých chemických rozpouštědel,
- silné vibrace,
- silná magnetická pole, která se vyskytují v blízkosti motorů nebo reproduktorů,
- bouřka nebo bouřkové podmínky, silná elektrostatická pole atd.
Jiný způsob používání přístroje než bylo uvedeno výše by mohl vést k jeho poškození.
Kromě jiného by toto mohlo být spojeno s nebezpečím vzniku zkratu, úrazu elektrickým
proudem atd. Na výrobku nesmějí být prováděny změny v jeho vnitřním zapojení!
Dodržujte bezpodmínečně bezpečnostní předpisy!
Maximální vstupní veličiny
Funkce měření Max. vstupní veličiny
A AC / A DC 1500 A (max. 30 sekund s přestávkou 15 minut)
V DC / V AC 1000 V / 750 V
Měření odporu, kapacity, frekvence
test diod, kontrola průchodnosti obvodů
Měření teploty
250 V DC / AC
30 V DC / 24 V AC
3. Bezpečnostní předpisy
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku!
Neodpovídáme za věcné škody, úrazy osob, které by byly způsobeny neodborným
zacházením s tímto měřícím přístrojem nebo nedodržováním bezpečnostních
předpisů. V těchto případech zanikají jakákoliv nároky, které by jinak vyplývaly ze na
• Tento přístroj byl zkonstruován a přezkoušen podle normy EN 61010-1 a opustil závod
v bezvadném stavu ohledně technické bezpečnosti. Aby byl tento stav zachován
a abyste zajistili bezpečné používání přístroje, dodržujte bezpodmínečně následující pokyny:
• Nikdy nepřekračujte max. povolené vstupní veličiny, neboť existuje nebezpečí ohrožení Vašeho
života úrazem elektrickým proudem následkem poškození měřícího přístroje.
• Pokud budete měřit odpor či kapacitu kondenzátorů nebo provádět test diod, zajistěte, aby
veškeré části obvodů, zapojení a součásti jakož i měřené objekty nebyly při měření odporu,
kapacity a testování diod pod napětím.
• Nebudete-li přístroj dále používat, vypněte jej (přepněte otočný přepínač funkcí měření do
polohy „OFF“). Nebudete-li přístroj delší dobu používat (více než 60 dní), vyndejte z něho
baterie. Tyto by mohly vytéci a způsobit poškození přístroje.
• Před začátkem měření zvolte otočným přepínačem příslušnou funkci měření. Před každou
změnou funkce měření otočným přepínačem je třeba měřící přístroj odpojit od měřeného
objektu. Budete-li měřit napětí, nikdy nepřepínejte měřící přístroj na měření proudu nebo
odporu. Nikdy neměřte proud v zapojeních (okruzích) s vyšším napětím než 600 V.
• Před výměnou baterií nebo pojistek odpojte přístroj (jeho měřící kabely) od měřeného objektu.
• Před každým měřením zkontrolujte měřící přístroj (zda nejsou poškozeny měřící kabely, izolace
atd.). Zjistíte-li nějaké poškození přístroje, přístroj dále nepoužívejte a nechte jej opravit
v autorizovaném servisu. Neprovádějte v žádném případě měření, zjistíte-li poškození izolace
měřících kabelů. K měření používejte jen měřící kabely, které jsou k měřícímu přístroji
přiloženy. Jen tyto jsou přípustné.
• Buďte zvláště opatrní při měření střídavých napětí větších než 25 V (AC) nebo stejnosměrných
větších než 35 V (DC). Při dotyku vodičů již s těmito napětími můžete utrpět životu nebezpečný
úraz elektrickým proudem.
• Měřící přístroje a jejich příslušenství nejsou dětské hračky a nepatří do rukou malých dětí!
• Nezapínejte měřící přístroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí
do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla Váš přístroj
za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho
teplota nevyrovná s teplotou okolního vzduchu.
• Nepracujte s tímto měřícím přístrojem v prostorách s nepříznivými okolními podmínkami, ve
kterých se nacházejí nebo kde by se mohly vyskytovat hořlavé plyny, výpary nebo zvířený
prach. S ohledem na vlastní bezpečnost dbejte na to, aby se přístroj nebo měřící kabely
neorosily či nezvlhly. Dejte též pozor na to, aby byly Vaše ruce, obuv, Váš oděv, podlaha,
měřící přístroj nebo měřící kabely, zapojení a spínací díly atd. bezpodmínečně suché.
záruky tohoto měřícího přístroje.
= Pozor! Nebezpečná napětí při dotyku! Nebezpečí ohrožení života!
= Přečtěte si návod k použití
= Třída ochrany (krytí) II (dvojitá izolace)
5
Manipulace s bateriemi
6
Funkce měření
Měřící rozsah
Přesnost
Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti
nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie
nepatří do dětských rukou!
Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice! Vyteklý elektrolyt může
navíc poškodit přístroj. Dejte pozor nato, že baterie nesmějí být zkratovány,
odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí
exploze!
Vybité baterie jsou zvláštním odpadem a nepatří v žádném případě do normálního
domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození
životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí! Přispějte k jeho ochraně!
4. Technické údaje a rozsahy měření (tolerance měření)
Technické údaje
Displej: LCD displej s podsvícením
Rozevření čelistí kleští: cca 52 mm
Kontrola průchodnosti obvodů:
Test diod: Testovací proud: 0,3 mA,
Hodnota mimo rozsah: Zobrazení symbolu „OL“ na displeji přístroje
Vstupní odpor (impedance):
Četnost měření: 2 měření za sekundu
Funkce automatického vypínání: Vypnutí přístroje po 30 minutách jeho nečinnosti
Napájení: 1 baterie 9 V
Signalizace vybité baterie:
Provozní / skladovací teplota: 5 °C až 40 °C / - 20 °C až + 60 °C
Relativní vlhkost vzduchu (provozní): Max. 80 %, nekondenzující
Rel. vlhkost vzduchu (skladovací):
Hmotnost přístroje: 536 g
Rozměry přístroje: 297 x 105 x 47 mm
Akustický signál při odporu: < 25 Ω až 60 Ω,
testovací proud: < 0,5 mA
Testovací napětí v propustném směru: < 2,8 V DC
Bezkontaktní měření napětí: akustický signál
10 MΩ („V DC“ a „V AC“)
Zobrazení symbolu na displeji přístroje
< 80 %
Tolerance měření a rozsahy měření
Přesnost (tolerance) měření se uvádí v ± (% odečtení naměřené hodnoty + počet míst
zobrazených na displeji měřícího přístroje = digit(s) = dgt(s)).
Tato přesnost je zaručena v rozsahu 18 °C až 28 °C při relativní vlhkosti vzduchu nižší než 75 %.
Střídavý proud (50 / 60 Hz) 400,00 A
(A AC) 1500,0 A
Stejnosměrný proud 400,00 A
(A DC) 1500,0 A
Střídavé napětí (50 až 1000 Hz) 400,00 mV
(V AC) 4,0000 V
40,000 V
400,00 V
750,0 V
Stejnosměrné napětí 400,00 mV
(V DC) 4,0000 V
40,000 V
400,00 V
1000,0 V
Odpor
400,00 Ω ± (0,5 % + 9 dgt)
4,0000 kΩ ± (1,0 % + 4 dgt)
40,000 kΩ ± (1,0 % + 4 dgt)
400,00 kΩ ± (1,0 % + 4 dgt)
4,0000 MΩ ± (2,0 % + 10 dgt)
40,000 MΩ ± (3,0 % + 10 dgt)
Kapacita 400,00 nF
4000,0 nF
40,000 µF
400,00 µF
4,0000 mF
40,000 mF
Frekvence 40,000 Hz
400,00 Hz
4,0000 kHz
40,000 kHz
400,00 kHz
4,0000 MHz
40,000 MHz
Střída impulsů 10,0 až 95,0 %
Šířka impulsů: 100 µs až 100 ms, frekvence: 10 Hz až 100 kHz
Teplota - 100,0 až + 1000,0 °C
± (2,0 % + 30 dgt)
± (2,5 % + 30 dgt)
± (2,8 % + 30 dgt)
± (2,8 % + 30 dgt)
± (1,0 % + 30 dgt)
± (1,0 % + 30 dgt)
± (1,0 % + 30 dgt)
± (1,0 % + 30 dgt)
± (1,0 % + 30 dgt)
± (0,1 % + 5 dgt)
± (0,1 % + 4 dgt)
± (0,1 % + 4 dgt)
± (0,1 % + 4 dgt)
± (0,5 % + 4 dgt)
± (3,5 % + 40 dgt)
± (3,5 % + 10 dgt)
± (3,5 % + 10 dgt)
± (3,5 % + 10 dgt)
± (5,0 % + 10 dgt)
± (0,3 % + 2 dgt)
± (0,3 % + 2 dgt)
± (0,3 % + 2 dgt)
± (0,3 % + 2 dgt)
± (0,3 % + 2 dgt)
± (0,3 % + 2 dgt)
± (0,3 % + 2 dgt)
± (1,0 % + 2 dgt)
± (1,0 % + 2,5 °C)
7
5. Ovládací tlačítka a další součásti přístroje, zobrazení na displeji
8
Rozvírací čelisti kleští k bezkontaktnímu měření střídavého a stejnosměrného proudu
1
(senzor Hallova jevu).
Páčka k rozvírání čelistí kleští.
2
3 Tlačítko „RANGE“ (rozsah): Ruční nebo automatické přepínání měřících rozsahů.
4 Tlačítko „MODE“: Volba 2. a dalších funkcí měření (přepnutí z měření střídavého proudu
nebo napětí na měření stejnosměrného proudu nebo napětí, přepnutí z měření odporu
na funkci testování diod atd.).
5 Tlačítko „MAX / MIN“: Zobrazení naměřených maximálních a minimálních hodnot.
6 Tlačítko „INRUSH“: Měření rozběhových proudů (například u elektrických motorů).
LCD displej s podsvícením.
7
Senzor bezkontaktní detekce střídavého napětí (NCV).
8
Červená kontrolka: Signalizace střídavého napětí při jeho bezkontaktní detekci.
9
10 Otočný přepínač (přepínač funkcí měření) s polohou „OFF“ (vypnutí měřícího přístroje).
11 Tlačítko „°C / °F“: měření teploty.
Tlačítko se symbolem žárovičky: Zapnutí a vypnutí osvětlení displeje.
12
13 Tlačítko „ZERO“: Vynulování zbytkové kapacity měřících kabelů, vynulování odchylek
při měření stejnosměrných proudů (eliminace zbytkového magnetismu mezi čelistmi kleští).
14 Tlačítko „PEAK“: Měření špičkových hodnot střídavého napětí nebo proudu.
15 Bezpečnostní zdířka 4 mm: Připojení banánku černého měřícího kabelu „COM“ (společná
zdířka mnoha funkcí měření, zdířka minus).
Bezpečnostní zdířka 4 mm : Připojení banánku červeného měřícího kabelu
k měření napětí, odporů (rezistorů), kapacity kondensátorů, testování diod / testování
průchodnosti obvodu, měření kmitočtu (frekvence) a teploty (zdířka plus).
Zobrazení na displeji měřícího přístroje
9
AUTO
MODE
APO
HOLD
MAX
MIN
P
ZERO
DC
AC
A
mV / V
Ω
F
Hz
%
°C / °F
n
µ
m
k
M
Automatické přepínání měřících rozsahů.
Symbol (zkratka) zapnutí funkce automatického vypínání měřícího přístroje.
Podržení zobrazení naměřené hodnoty na displeji přístroje.
Zobrazení maximální naměřené hodnoty.
Zobrazení minimální naměřené hodnoty.
Měření špičkových hodnot střídavého napětí nebo proudu po stisknutí tlačítka „PEAK“.
Vynulování zbytkové kapacity měřících kabelů, vynulování odchylek při měření
stejnosměrných proudů (eliminace zbytkového magnetismu mezi čelistmi kleští).
Symbol zapnutí funkce testování diod.
Symbol zapnutí funkce akustické kontroly průchodnosti obvodů
Symbol vybité baterie.
Znaménko minus: Záporná hodnota stejnosměrného proudu nebo napětí.
Měření stejnosměrného proudu a napětí.
Měření střídavého proudu a napětí.
Měření proudu (ampér)
Napětí v milivoltech nebo ve voltech
Měření odporu (ohm)
Jednotka kapacity (farad), měření kapacity kondensátorů.
Měření kmitočtu, frekvence (hertz).
Měření střídy impulsů (procento).
Měření teploty ve stupních Celsia nebo Fahrenheita.
nano
mikro
mili
kilo
mega
6. Baterie a uvedení měřícího přístroje do provozu
Vložení a výměna baterie
Aby tento přístroj bezvadně fungoval, musíte do něj vložit jednu alkalickou baterii s jmenovitým
napětím 9 V. Pokud se vlevo uprostřed na displeji přístroje objeví symbol vybité baterie
a vedle tohoto symbolu pouze čárky „– – – – –“, jestliže se po zvolení některé funkce měření
otočným přepínačem neobjeví na displeji žádné zobrazení nebo bude-li displej přístroje
nekontrastní, musíte provést v přístroji výměnu baterie.
Při výměně baterie postupujte následovně:
• Odpojte měřící přístroj od měřeného okruhu, vytáhněte z přístroje oba měřící kabely. Přístroj
vypněte (poloha otočného přepínače musí být nastavena na „OFF“).
• Vhodným křížovým šroubovákem vyšroubujte šroubek krytu bateriového pouzdra na zadní
straně měřícího přístroje. Sundejte tento kryt.
• Vyndejte z pouzdra vybitou baterii a vložte do pouzdra 1 novou baterii správnou polaritou (jedná
se o takzvanou destičkovou baterii, například IEC 6LF22, 6LR61 nebo NEDA 1604).
• Po provedené výměně baterie uzavřete opět opatrně kryt bateriového pouzdra.
Přístroj v žádném případě nepoužívejte v otevřeném stavu. !Nebezpečí ohrožení života
úrazem elektrickým proudem! V přístroji nikdy nenechávejte vybitou baterii, protože i
baterie s ochranou proti vytečení mohou zkorodovat, čímž se mohou uvolnit
chemikálie, které by mohly ohrozit Vaše zdraví nebo poškodit bateriové pouzdro.
Otočný přepínač funkcí měření
Jako prvek k nastavení příslušných funkcí měření
slouží otočný přepínač.
Pomocí tohoto přepínače měřící přístroj zapnete a
vypnete (poloha „OFF“). Pokud nebudete měřící
přístroj používat, pak jej vždy vypněte.
Přepínačem funkcí měření nesmíte v žádném
případě během měření otáčet, neboť by takto mohlo
dojít ke zničení přístroje (odtrhovací jiskra) nebo
byste byli vystaveni ohrožení svého života úrazem
elektrickým proudem při napětích vyšších než 25 Vef
AC nebo 35 V DC. Nikdy nepřekračujte maximální
povolené vstupní veličiny.
Druhé nebo další funkce měření (například přepnutí
z měření střídavého proudu nebo napětí na měření
stejnosměrného proudu nebo napětí, přepnutí
z měření odporu na funkci testování diod atd.)
zvolíte po příslušném nastavení otočného přepínače
opakovaným tisknutím tlačítka „
“.
Měřící kabely
Pro veškerá měření smíte použít pouze bezpečnostní měřící kabely (červený a černý), které jsou
k tomuto měřícímu přístroji přiloženy.
Upozornění! Protože je tento měřící přístroj velmi citlivý, může se po jeho zapnutí stát, že se při
volně položených měřících kabelech (bez spojení s měřeným objektem) zobrazí na displeji
přístroje nějaké „jakoby“ naměřené hodnoty (tzv. „přeludné hodnoty“). Tento jev či „úkaz“ je
normální a zmizí, jakmile začnete provádět normální měření.
10
7. Bezkontaktní detekce střídavého napětí (NCV)
Tento bezkontaktní způsob měření NCV (Non-Contact Voltage Detector) zjistí přítomnost
střídavého napětí po přiblížení uzavřených čelistí kleští (zkušebním hrotem) ke zdroji střídavého
napětí (například k síťové zásuvce, ke kabelům atd.).
8. Měření střídavého a stejnosměrného proudu
Při provádění těchto měření nesmějí být do přístroje zastrčeny měřící kabely!
Při měření střídavých a stejnosměrných proudů postupujte následovně:
1.
Přepněte otočný přepínač funkcí měření do polohy „1500 A“.
2.
Stisknutím tlačítka „MODE“ zvolte měření stejnosměrného nebo střídavého proudu.
Na displeji měřícího přístroje se zobrazí symbol „DC“ nebo „AC“.
3. Stiskněte páčku rozevření čelistí kleští a obepněte čelistmi izolovaný vodič (který vede
proud) a uvolněte opět stisknutí této páčky. Vodič (kabel) se musí pohybovat v oblasti
senzoru měření proudu (v prostoru rozevření čelistí kleští) uvolněně. Dávejte při odečítání
naměřených hodnot pozor na to, aby se vodič nacházel pokud možno co nejvíce ve středu
(uprostřed rozevření kleští). Nesvírejte více než jeden izolovaný vodič v jednofázovém
systému nebo více izolovaných vodičů ve vícefázovém (trojfázovém) systému. Sevřete-li do
čelistí kleští více vodičů, dojde k vzájemnému ovlivnění proudů a na displeji přístroje nebude
zobrazena správná hodnota naměřeného proudu.
Dříve než použijete tento měřící přístroj jako zkoušečku (detektor) střídavého napětí,
zkontrolujte, zda má do přístroje vložená baterie ještě dostatečné napětí (dostatečnou
kapacitu). Tuto kontrolu proveďte otočením přepínače funkcí měření (bez připojených
měřících kabelů) do některé polohy kromě „OFF“. Na displeji přístroje se musí objevit
čitelné zobrazení. Pokud bude baterie v přístroji vybitá, přístroj v žádném případě
nepoužívejte k bezkontaktní detekci střídavého napětí.
Funkce „NCV“ je aktivní v každé poloze otočného přepínače funkcí měření.
Zaregistruje-li měřící přístroj přítomnost střídavého napětí, začne uprostřed pod kleštěmi blikat
červená kontrolka (svítivá dioda).
Poznámka: Některé konvenční síťové kabely mají zkroucené vodiče. K dosažení lepších výsledků
při detekci střídavých napětí pohybujte v tomto případě pomalu zkušebním hrotem měřícího
přístroje podél testovaného kabelu.
Tento detektor střídavého napětí je velmi citlivý, takže může dojít k jeho náhodné aktivaci také
působením elektrostatických výbojů (přítomností statické elektřiny). Tento jev je normální
a neznamená žádnou závadu měřícího přístroje.
3. Odečtěte naměřenou hodnotu proudu na displeji měřícího přístroje.
Poznámka: Změříte-li nižší hodnotu proudu než 400 A, ukončete měření, přepněte otočný
přepínač funkcí měření do polohy „400 A“ a proveďte nové měření. Na displeji měřícího přístroje
se zobrazí naměřená hodnota proudu s vyšším rozlišením.
Zobrazení naměřené hodnoty frekvence střídavého proudu
Budete-li měřit střídavý proud (AC), zobrazí se v dolním segmentu displeje naměřená hodnota
frekvence (kmitočtu).
11
12
Eliminace zbytkového magnetismu mezi čelistmi kleští
Po několika provedených měření, zvláště při měření stejnosměrného proudu, se může v kleštích
vyskytovat zbytkový magnetismus, který způsobí, že aniž byste svírali čelistmi jakýkoliv vodič,
zobrazí se na displeji přístroje nějaká naměřená hodnota proudu. V tomto případě zvolte měření
stejnosměrného proudu a proveďte vynulování tohoto zobrazení stisknutím tlačítka „ZERO“.
Během provádění tohoto vynulování se nesmí v kleštích nacházet žádný vodič. Měřící kleště
nesmějí být během provádění vynulování v blízkosti rušivých elektromagnetických polí
(reproduktory, elektrické stroje, motory). Kontakty kleští musejí být čisté a uzavřené.
Kromě toho můžete tento zbytkový magnetismus odstranit i tím, že změníte směr měřeného
proudu opačným přiložením (sevřením) kleští. Kleště otevřete a uzavřete několikrát za sebou. Poté
se pokuste o opětovné vynulování výše uvedeným způsobem.

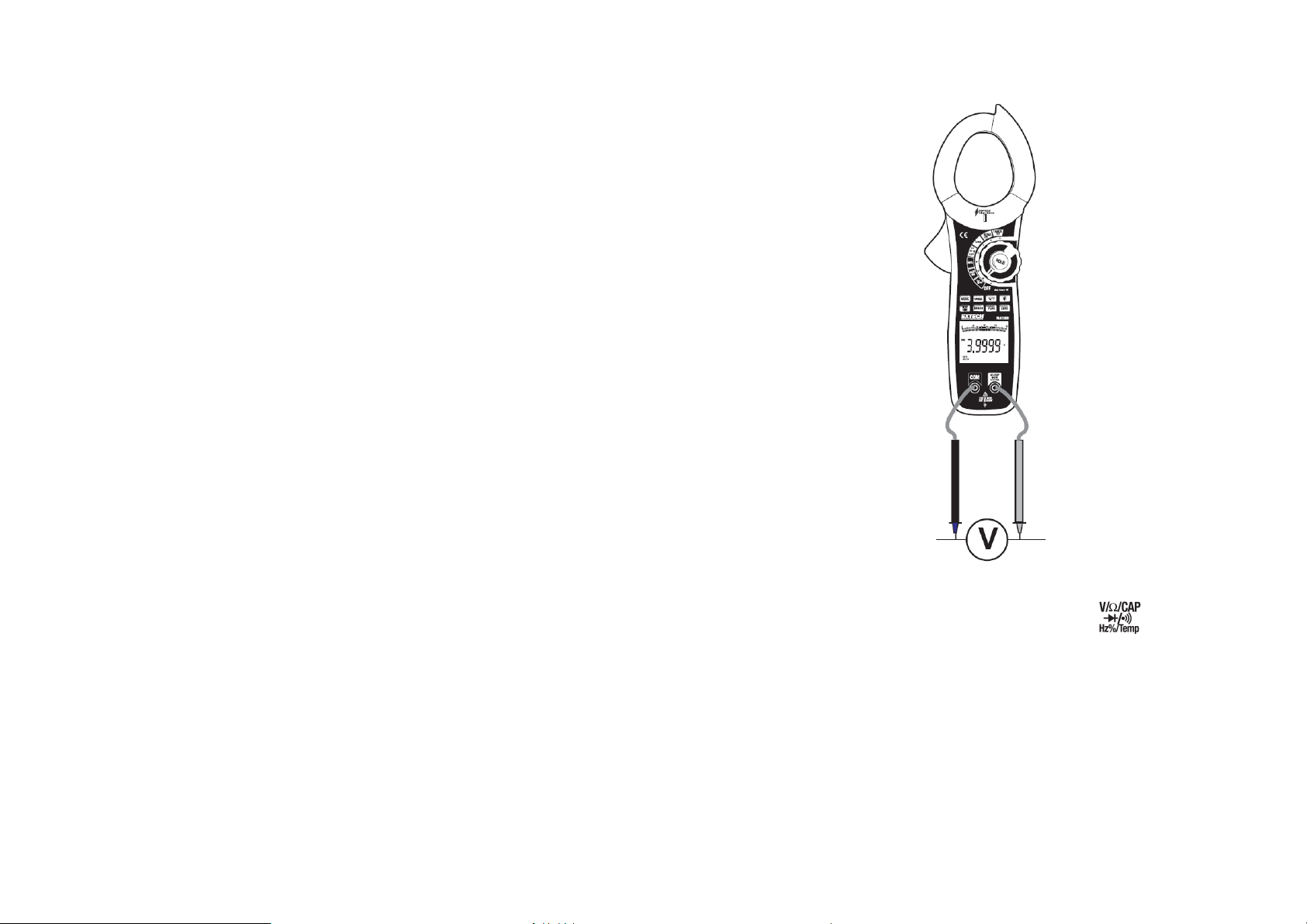

9. Měření střídavého a stejnosměrného napětí
Při měření střídavého a stejnosměrného napětí postupujte následovně:
1.
Zastrčte konektor (banánek) černého měřícího kabelu do černé zdířky „COM“ (vlevo)
a konektor červeného měřícího kabelu zastrčte do červené zdířky (vpravo).
2.
Otočte otočným přepínačem do polohy „V“. Při měření nízkých napětí do polohy „mV“.
3.
Stisknutím tlačítka „MODE“ zvolte měření stejnosměrného nebo střídavého napětí.
Na displeji měřícího přístroje se zobrazí symbol „DC“ nebo „AC“.
3. Připojte paralelně k měřenému objektu hroty měřících kabelů (přiložte měřící hroty
k měřenému objektu například ke kontaktům testované baterie, při měření střídavého napětí
je zastrčte například do síťové zásuvky).
4. Na displeji měřícího přístroje se zobrazí okamžitá naměřená hodnota napětí.
Zobrazení naměřené hodnoty frekvence střídavého napětí
Budete-li měřit střídavé napětí (AC), zobrazí se v dolním segmentu displeje naměřená hodnota
frekvence (kmitočtu).
13
14
10. Měření odporů (rezistorů)
0 V
Zajistěte, aby veškeré části obvodů, zapojení a součásti jakož i měřené objekty
(rezistory) nebyly při měření odporu pod napětím.
1.
Zastrčte konektor (banánek) černého měřícího kabelu do černé zdířky „COM“ (vlevo)
a konektor červeného měřícího kabelu zastrčte do červené zdířky (vpravo).
2.
Otočte otočným přepínačem do polohy „Ω“ (měření odporu).
3. Zkontrolujte měřící kabely, zda vedou proud tak, že vytvoříte mezi oběma měřícími hroty
kontakt (zkrat). Na displeji přístroje se musí zobrazit nulová hodnota odporu (0 Ω).
4. Přiložte měřící hroty paralelně k měřenému objektu (odporu). Na displeji přístroje se zobrazí
okamžitá naměřená hodnota odporu, pokud nebude obvod (rezistor) přerušen.
Upozornění!
Pokud provádíte měření odporu, dávejte pozor na to, aby měřící body (vývody), kterých se
dotýkáte měřícími hroty, nebyly pokryty nečistotou, olejem, pájecím lakem (kalafunou) nebo
podobnými látkami. Takovéto okolnosti mohou měření zkreslit.
Pokud se na displeji měřícího přístroje objeví „OL“ (Overload = přetečení hodnoty či
přeplnění displeje), znamená to, že jste překročili měřící rozsah nebo že byl měřený obvod
(okruh, rezistor) přerušen.
11. Akustická kontrola průchodnosti obvodů
Při testování průchodnosti obvodu dbejte na to, aby byl měřený obvod bezpodmínečně
bez napětí. Veškeré okolní kondenzátory (kapacity) musejí být vybity.
Tuto kontrolu můžete použít například k rychlé kontrole pojistek nebo žárovek. Při kontrole
průchodnosti obvodů postupujte následovně:
1.
Zastrčte konektor (banánek) černého měřícího kabelu do černé zdířky „COM“ (vlevo)
Při testování diod postupujte následovně:
1.
Zastrčte konektor (banánek) černého měřícího kabelu do černé zdířky „COM“ (vlevo)
a konektor červeného měřícího kabelu zastrčte do červené zdířky (vpravo).
Otočte otočným přepínačem do polohy „Ω“ (měření odporu).
2.
3.
Postupným tisknutím tlačítka „MODE“ nebo jeho podržením zvolte na displeji měřícího
přístroje zobrazení symbolu testování diod „ “.
Zkontrolujte zkratováním měřících hrotů, zda vedou měřící kabely elektrický proud. Na displeji
přístroje by se měla zobrazit nulová hodnota napětí (cca „0 V“).
4.
Proveďte kontrolu diody nejprve v propustném směru: Hrotem červeného měřícího kabelu
se dotkněte anody, hrotem černého kabelu se současně dotkněte katody diody (tato bývá
zpravidla označena barevným kroužkem, bodem nebo podobně).
Jestliže testujete diodu v propustném směru, naměříte, pokud není dioda vadná, napětí na
kontaktech diody od cca 0,4 V až po napětí cca 1,8 V.
5.
Nyní proveďte kontrolu (měření) diody v závěrném směru: Pokud nyní měřící hroty
zaměníte (prohodíte), tedy jestliže přiložíte hrot červeného měřícího kabelu na katodu a hrot
černého měřícího kabelu na anodu diody, překontrolujete tímto způsobem takzvaný závěrný
směr diody (dioda by neměla propouštět proud). Objeví-li se na displeji přístroje symbol „OL“,
je dioda v pořádku. Pokud se na displeji přístroje objeví nějaká hodnota napětí, pak jste
v tomto případě připojili diodu nesprávným způsobem (obráceně) nebo je dioda vadná.
6. Pokud se při tomto testu v obou směrech (v propustném i závěrném) zobrazí na displeji
přístroje symbol „OL“, pak je dioda vadná (přerušená).
Pokud se při tomto testu v obou směrech (v propustném i závěrném) zobrazí na displeji
přístroje velmi nízká hodnota napětí nebo „
“, pak má testovaná dioda zkrat.
a konektor červeného měřícího kabelu zastrčte do červené zdířky (vpravo).
2.
Otočte otočným přepínačem do polohy „Ω“ (měření odporu).
3.
Stisknutím tlačítka „MODE“ zvolte na displeji měřícího přístroje zobrazení symbolu
akustického signálu „ “ (akustická kontrola průchodnosti obvodů).
4. Připojte paralelně k měřenému objektu (například k pojistce) měřící kabely (přiložte měřící
hroty k měřenému objektu).
5. Z měřícího přístroje se ozve akustický signál, pokud bude průchozí odpor obvodu nižší než
cca 25 až 60 Ω. Pokud se na displeji přístroje objeví „OL“ (Overload = přetečení hodnoty či
přeplnění displeje), znamená to, že je kontrolovaný obvod přerušen (přepálená pojistka).
12. Testování diod
Při testování diod dbejte na to, aby testovaná dioda nebo obvod, ve kterém je dioda
zapojena, byly bezpodmínečně bez napětí. Veškeré okolní kondensátory (kapacity),
které se nacházejí vedle diody, musejí být vybity.
15
16
13. Měření kapacity kondensátorů
Zajistěte, aby veškeré části obvodů, zapojení a součásti jakož i měřené objekty nebyly
při měření kapacity pod napětím. Před měřením proveďte vybití měřeného
kondensátoru. Při měření kapacity elektrolytických kondensátorů dejte pozor na
polaritu jejich kontaktů (vývodů) plus (+) a minus (–).
Při měření kapacity kondensátorů postupujte následovně:
1.
Zastrčte konektor (banánek) černého měřícího kabelu do černé zdířky „COM“ (vlevo)
a konektor červeného měřícího kabelu zastrčte do červené zdířky (vpravo).
Otočte otočným přepínačem do polohy „Ω“ (měření odporu).
2.
3.
Postupným tisknutím tlačítka „MODE“ nebo jeho podržením zvolte na displeji měřícího
přístroje zobrazení jednotky měření kapacity „µF“.
Upozornění: Protože je měřící vstup tohoto digitálního multimetru velmi citlivý, může se stát,
že se při volně položených měřících kabelech (bez přiložení hrotů těchto měřících kabelů ke
kontaktům kondensátoru) zobrazí na displeji přístroje nějaká naměřená hodnota.
V tomto případě můžete provést vynulování této „fantómové“ (zdánlivé) hodnoty kapacity
na displeji měřícího přístroje krátkým stisknutím tlačítka „ZERO“
4. Dotkněte se měřícími hroty měřeného objektu (kontaktů kondensátoru) nebo propojte měřící
kabely s měřeným objektem (kondensátor nesmí být v žádném případě pod napětím).
5. Na displeji se po určité době zobrazí naměřená hodnota kapacity kondensátoru.
U kondensátorů s vyšší kapacitou než 40 µF to může trvat několik sekund. Objeví-li se
na displeji přístroje symbol OL, je kondensátor přerušen nebo je jeho kapacita příliš vysoká.
14. Měření frekvence a střídy impulsů (Duty Cycle)
Tento přístroj dokáže změřit frekvenci nízkofrekvenčních a vysokofrekvenčních signálů střídavého
napětí až do hodnoty 40 MHz.
Při měření frekvence a střídy impulsů postupujte následovně:
1.
Zastrčte konektor (banánek) černého měřícího kabelu do černé zdířky „COM“ (vlevo)
a konektor červeného měřícího kabelu zastrčte do červené zdířky (vpravo).
Přepněte otočný přepínač funkcí měření do polohy „Hz %“.
2.
Dotkněte se měřícími hroty měřeného objektu (signální generátor, zapojení atd.).
3.
Odečtěte naměřenou hodnotu frekvence na displeji přístroje v jeho hlavním segmentu.
4.
V dolním segmentu displeje se zobrazí naměřená hodnota střídy impulsů v procentech (%).
15. Měření teploty pomocí čidla (termočlánku) typu K
S tímto měřícím přístrojem s použitím vhodného čidla typu „K“ (termočlánku) můžete
změřit teplotu povrchu různých předmětů (například radiátorů topení) v rozsahu od „– 100 °C
až do + 1000 °C“. Naměřená teplota se na displeji přístroje zobrazuje ve stupních Celsia
(°C) nebo Fahrenheita (°F).
Tento termočlánek typu „K“ nelze použít k měření teploty objektů pod napětím. Mohlo
by to způsobit zničení měřícího přístroje. Rozhodující při měření teploty je, aby nebyl
měřící přístroj vystaven teplotám, které chcete změřit. Těmto teplotám může být
1.
2. Zapojte konektory čidla měření teploty do přístroje správnou polaritou. Plus kontakt
3. Přiložte hrot drátového termočlánku (čidla typu K) k povrchu měřeného objektu. Dotýkejte se
vystaven pouze hrot senzoru (termočlánku) na měření teploty.
Přepněte otočný přepínač funkcí měření do polohy „TEMP“.
Stisknutím tlačítka „°C / °F“ můžete zvolit jednotku měření teploty ve stupních Celsia (°C)
nebo Fahrenheita (°F).
termočlánku zapojte do červené zdířky (vpravo), minus kontakt termočlánku zapojte
do černé zdířky „COM“ (vlevo). K tomuto účelu můžete použít malý adaptér s banánky, který
přikládáme k měřícímu přístroji.
povrchu měřeného objektu tak dlouho, dokud se na displeji přístroje nestabilizuje zobrazení
naměřené hodnoty teploty. Pokud se na displeji přístroje objeví místo naměřené hodnoty
teploty pouze čárky „– – – –“, znamená to, že jste překročili povolený rozsah měření teploty
nebo že je čidlo měření poškozené (přerušené).
17
18
16. Doplňující funkce měřícího přístroje
Zapínání a vypínání osvětlení displeje (jeho zadního prosvětlení)
Osvětlení displeje zapnete (například v nedostatečně osvětlených prostorách) stisknutím tlačítka
se symbolem žárovičky . Dalším stisknutím tohoto tlačítka osvětlení displeje opět vypnete.
Funkce tlačítka „HOLD“ - podržení zobrazení naměřené hodnoty na displeji
Pokud budete chtít na displeji měřícího přístroje podržet naměřenou hodnotu (například pro její
zápis do protokolu), stiskněte tlačítko „HOLD“. Momentálně naměřená hodnota po této akci na
displeji doslova „zamrzne“.
Nahoře na displeji přístroje v jeho prvním řádku se objeví symbol „HOLD“. Pokud budete chtít
přístroj uvolnit pro další měření, stiskněte znovu tlačítko „HOLD“. Poté se na displeji přístroje
objeví okamžitá naměřená hodnota a z displeje zmizí symbol „HOLD“.
Funkce zobrazení maximálních a minimálních naměřených hodnot na displeji
Po stisknutí tlačítka „MAX / MIN“, například v režimu měření proudu, napětí nebo odporu,
se na displeji přístroje zobrazí maximální naměřená hodnota (uložená do vnitřní paměti
přístroje) a symbol „MAX“. Po dalším krátkém stisknutím tlačítka „MAX / MIN“
se na displeji přístroje zobrazí minimální naměřená hodnota (uložená do vnitřní paměti
přístroje) a symbol „MIN“. Tuto funkci vypnete dalším stisknutím tohoto tlačítka,
které podržíte stisknuté asi 2 sekundy. Z displeje přístroje zmizí symbol „MAX“
nebo „MIN“ a zobrazí se na něm opět aktuálně naměřená hodnota.
Funkce tlačítka „PEAK“ - zobrazení naměřených špičkových hodnot na displeji
Při měření střídavého napětí nebo proudu (AC) provedete stisknutím tlačítka „PEAK“ aktivaci
funkce zobrazení maximálních a minimálních naměřených špičkových (vrcholových) hodnot
střídavého napětí nebo proudu například v trojúhelníkovém průběhu signálu.
Funkce tlačítka „INRUSH“ - měření rozběhových proudů
Při měření střídavého proudu (AC) provedete stisknutím tlačítka „INRUSH“ aktivaci funkce měření
rozběhových proudů. Na displeji měřícího přístroje se zobrazí čárky „– – – –“.
Poté se na displeji měřícího přístroje zobrazí každý transientní stav kontrolovaného zařízení
(například elektrického motoru) v rozsahu 110 až 120 ms.
Po aktivaci této funkce změříte rychlou změnu proudu ztlumené sinusoidy střídavého napětí.
V tomto případě změří tento přístroj efektivní hodnotu střídavého proudu poloviny (1/2) periody
(amplitudy) průběhu střídavého napětí, dále efektivní hodnotu střídavého proudu celé amplitudy
(periody), poté 2 ½, 5 a nakonec 10 period (10P). Z těchto naměřených hodnot vypočítá tento
přístroj a na svém displeji zobrazí hodnotu rozběhového proudu.
Pomocí této speciální funkce změříte rozběhové proudy elektrických motorů, zkontrolujete pojistky
a jističe (poměr mezi amplitudou a dobou trvání signálu) a zatížení elektrických přístrojů
přetížením vysokými proudy.
Funkce automatického nebo ručního přepínání měřících rozsahů
Tento přístroj je vybaven funkcí automatického přepínání meřících rozsahů. V tomto případě je na
displeji přístroje v jeho prvním řádku zobrazen symbol „AUTO“. Přístroj si tedy sám zvolí vhodný
rozsah měření.
• V případě potřeby můžete stisknout tlačítko „RANGE“.
• Z displeje přístroje zmizí symbol „AUTO“.
• Postupným tisknutím tlačítka „RANGE“ můžete nyní zvolit (přepínat) u příslušné funkce měření
požadované měřící rozsahy ručně.
• Funkci ručního přepínání měřících rozsahů zrušíte stisknutím tlačítka „RANGE“, které podržíte
stisknuté asi 2 sekundy. Na displeji přístroje se opět objeví symbol automatického přepínání
měřících rozsahů „AUTO“.
Funkce automatického vypínání měřícího přístroje v případě jeho nečinnosti
Aby nedocházelo ke zbytečnému vybíjení do přístroje vložené baterie, je tento přístroj vybaven
funkcí automatického vypínání v případě jeho nečinnosti. Pokud nestisknete během 30 minut
žádné tlačítko nebo neotočíte-li otočným přepínačem volby funkcí měření (a nevypnete-li přístroj),
dojde po uplynutí této doby k automatickému vypnutí měřícího přístroje.
Po automatickém vypnutí přístroj znovu zapnete přepnutím otočného přepínače do polohy „OFF“ a
zvolením příslušné funkce měření (nastavení otočného přepínače do jiné polohy než „OFF“).
Tuto funkci můžete také deaktivovat následujícím způsobem:
Přepněte otočný přepínač funkcí měření do polohy „OFF“ (vypnutí měřícího přístroje), stiskněte na
tomto otočném přepínači tlačítko „MODE“ a podržte toto tlačítko stisknuté. Aniž byste stisknutí
tohoto tlačítka uvolňovali, přepněte otočný přepínač funkcí měření do jiné polohy než „OFF“
a poté uvolněte stisknutí tlačítka „MODE“.
Na displeji měřícího přístroje se zobrazí nejdříve hlášení „APO d“ a poté zmizí z jeho displeje
symbol „APO“ (symbol zapnutí funkce automatického vypínání měřícího přístroje). Funkce
automatického vypínání měřícího přístroje zůstane deaktivována tak dlouho, dokud měřící přístroj
nevypnete (přepnutím otočného přepínače do polohy „OFF“) a znovu nezapnete.
17. Údržba měřícího přístroje
Tento měřící přístroj kromě občasné výměny baterie a příležitostného čištění, nevyžaduje žádnou
údržbu. Pokud provedete na přístroji vlastní změny (úpravy) nebo opravy, zanikne nárok na
záruku. K čištění měřícího přístroje nebo okénka jeho displeje používejte čistý, antistatický
a suchý čistící hadřík bez žmolků a chloupků. V případě vyššího znečištění přístroje navlhčete
čistící hadřík mírně teplou vodou.
K čištění měřícího přístroje nepoužívejte žádné uhličitanové čistící prostředky (sodu,
písek na drhnutí), benzín, alkohol nebo podobné látky (chemická rozpouštědla, ředidla
barev a laků). Mohli byste tak porušit povrch přístroje. Kromě jiného jsou výpary těchto
čistících prostředků zdraví škodlivé a výbušné. K čištění přístroje nepoužívejte
v žádném případě nástroje s ostrými hranami, šroubováky nebo drátěné kartáče
a pod.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. KU/9/2014
19
20
Loading...
