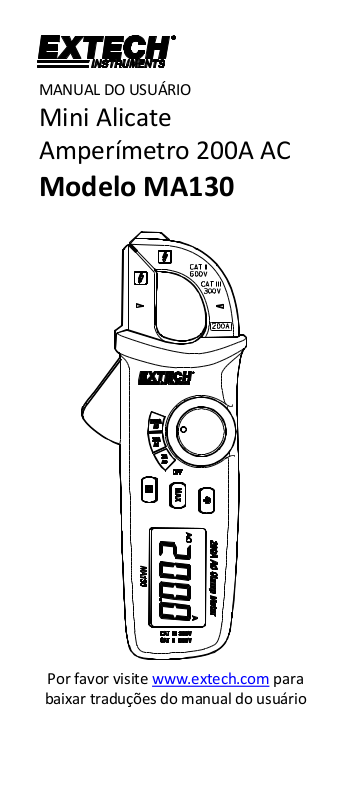

MANUAL DO USUÁRIO
Mini Alicate
Amperímetro 200A AC
Modelo MA130
Por favor visite www.extech.com para
baixar traduções do manual do usuário
MA130-pt-BR_V1.0 10/16
2
Introdução
Obrigado por escolher o Mini Alicate Amperímetro 200A
AC da Extech Instruments. O MA130 mede a corrente AC
em três faixas 2A, 20A e 200A.
Esse dispositivo é fornecido totalmente testado e
calibrado e, com o uso adequado, fornecerá muitos anos
de serviço confiável. Por favor visite nosso website
(www.extech.com) para verificar a última versão desse
Guia do Usuário, Traduções, Atualizações do Produto,
Registrar Produtos e obter Suporte ao Cliente.
Funcionalidades
• Mede a Corrente AC em três faixas selecionáveis
manualmente 2 A, 20 A e 200 A
• Tela LCD de 2000 contagens com luz de fundo
• Retenção de dados (Data Hold) congela a leitura
exibida
• Função MAX mostra a leitura mais alta
• Garra de tamanho compacto 17 mm (0,7")
• Indicador de bateria fraca e função de desligamento
automático (APO)
• Classificação de segurança CAT II-600 V e CAT III-300
V
Informações de Segurança
Para garantir a operação segura e serviço do medidor, siga
essas instruções atentamente. A não observância dessas
advertências poderá resultar em ferimentos graves.
ADVERTÊNCIAS
As ADVERTÊNCIAS identificam condições e ações
perigosas que poderiam causar FERIMENTOS ou
MORTE.
Use o medidor somente conforme o especificado
nesse Manual do Usuário ou no Início Rápido que o
acompanha, para evitar comprometer as proteções
fornecidas pelo medidor.
Sempre use os terminais, posições do seletor e faixas
adequados ao fazer medições.
Não use o alicate amperímetro em um circuito com
tensão superior a 600 V.
Tome cuidado ao trabalhar com tensões acima de 30
VAC RMS, 42 VAC pico, ou 60 VDC. Essas tensões
apresentam risco de choque.
Para evitar leituras enganosas que poderiam levar a
choque elétrico e ferimentos, substitua as baterias
logo que o indicador de bateria fraca é exibido.
MA130-pt-BR_V1.0 10/16
3
Não use o medidor na presença de vapor ou gás
explosivo.
Para reduzir o risco de incêndio ou choque elétrico,
não use o medidor se ele estiver molhado nem
exponha o medidor a umidade.
Deverá ser usado equipamento de proteção
individual caso as partes ENERGIZADAS PERIGOSAS na
instalação onde as medições vão ser tomadas possam
ser acessadas.
PRECAUÇÕES
As PRECAUÇÕES identificam condições e ações que
podem causar DANOS no medidor ou equipamento
sendo testado. Não exponha o medidor a
condições extremas de temperatura ou umidade
elevadas.
Não exponha o medidor a condições extremas de
temperatura ou umidade elevadas.
Símbolos de Segurança que normalmente
são marcados em medidores e instruções
Esse símbolo, adjacente a outro
símbolo, indica que o usuário deve
consultar o manual para obter mais
informações.
Risco de choque elétrico
Equipamento protegido por isolação
dupla ou reforçada
Símbolo da bateria
Em conformidade com as directivas
da UE
Não descarte esse produto junto com
o lixo doméstico
Medição de AC (corrente alternada)
Aterramento
MA130-pt-BR_V1.0 10/16
4
INSTALAÇÃO DE CATEGORIA DE SOBRETENSÃO
CONFORME IEC1010
CATEGORIA DE SOBRETENSÃO I
Equipamento de CATEGORIA DE SOBRETENSÃO I é um
equipamento para conexão em circuitos nos quais são
tomadas medidas para limitar as sobretensões transientes
para um nível baixo adequado.
Nota – Exemplos incluem circuitos eletrônicos protegidos.
CATEGORIA DE SOBRETENSÃO II
Equipamento de CATEGORIA DE SOBRETENSÃO II é o
equipamento consumidor de energia a ser fornecida a
partir de uma instalação fixa.
Nota – Exemplos incluem aparelhos domésticos, de
escritório e laboratoriais.
CATEGORIA DE SOBRETENSÃO III
Equipamento de CATEGORIA DE SOBRETENSÃO III é o
equipamento em instalações fixas.
Nota – Exemplos incluem comutadores em instalações
fixas e alguns equipamentos para uso industrial com
conexão permanente na instalação fixa.
CATEGORIA DE SOBRETENSÃO IV
Equipamento de CATEGORIA DE SOBRETENSÃO IV é para
uso na origem da instalação.
Nota – Exemplos incluem medidores de eletricidade e
equipamentos de proteção de sobre-corrente primária
MA130-pt-BR_V1.0 10/16
5
Descrição do Medidor
1. Garra do alicate
2. Barreira
protetora
3. Abrir/fechar o
gatilho da garra
do alicate
4. Chave de seleção
de faixa
5. Botão de reter
(Hold)
6. Botão MAX
7. Botão de Luz de
fundo
8. Tela LCD
9. Indicador para o
centro
geométrico da
cabeça do alicate
Nota: o compartimento da bateria está localizado na traseira
do medidor.
Descrições dos Botões de Pressão
H Botão de Reter (HOLD)
Pressão curta para congelar a leitura exibida (o ícone H
fica visível). Pressione de novo para liberar a leitura.
Botão da luz de fundo
Pressione e segure por 2 segundos no mínimo para
Ligar-Desligar a luz de fundo.
Botão MAX
Pressione para ver as leituras mais altas (MAX:
máximo).
MA130-pt-BR_V1.0 10/16
6
Instruções de Operação
PRECAUÇÃO: Leia e entenda todas as instruções de
segurança indicadas na seção de segurança desse manual
antes de usar.
Ligar o Medidor
1. Gire a chave de função para qualquer posição para lig
ar o medidor. Verifique as baterias se a unidade não li
gar. Consulte a seção de Manutenção para substituiçã
o da bateria e fusíveis.
2. Gire a chave de função para a posição OFF para deslig
ar.
Desligamento Automático (APO)
O medidor desliga automaticamente (APO) após cerca de
15 minutos de inatividade. No modo APO, DESLIGUE e
LIGUE de novo a chave rotativa para reiniciar o medidor.
O medidor também pode ser ligado pressionando
qualquer botão para ativar o instrumento.
Medições de Corrente AC
PRECAUÇÃO: Observe o CAT II 600 V, CAT III 300 V com relação ao
aterramento para a garra.
1. Ajuste a chave de seleção de função para a faixa 2 A,
20 A, ou 200 A.
2. Pressione o gatilho para abrir a garra do alicate.
3. Fixe em um único condutor (o envolvendo
completamente). Consulte o diagrama abaixo para a
técnica de fixação adequada.
4. Use a marca indicadora para determinar o centro
geométrico da cabeça do alicate (ver a seção
Descrição do Medidor). Posicione o condutor elétrico
medido o mais perto possível a esse centro
geométrico.
5. Não deixe um espaço entre as duas metades da garra.
6. Leia o valor de ACA no LCD.
MA130-pt-BR_V1.0 10/16
7
Retenção de Dados
Para congelar a leitura exibida no LCD, dê pressão longa
no botão (H) de Data Hold/reter dados (o H ícone
aparecerá na tela). Para liberar a função de retenção de
dados e retornar o medidor para a operação normal, dê
pressão longa no botão (H) Data Hold/reter dados
novamente (o ícone H irá se desligar).
Leitura MAX
1. Pressione MAX para mostrar a leitura mais alta no
display. O ícone MAXH aparecerá no display e a
leitura apresentada será a leitura mais alta; atualizar
somente quando for encontrada uma leitura mais
alta.
2. Pressione MAX novamente para sair deste modo e
ver as leituras em tempo real. O ícone MAXH no
display irá se desligar.
Luz de Fundo da tela
Pressão longa no botão de luz de fundo para Ligar ou
Desligar a luz de fundo. . A luz de fundo diminui
automaticamente após 15 segundos.
Manutenção
ADVERTÊNCIA: Para evitar choque elétrico,
desconecte o medidor de qualquer circuito e desligue o
medidor antes de abrir a caixa externa. Não opere o
medidor com a caixa aberta.
Substituição da Bateria
1. Desligue a energia.
2. Remova o parafuso de cabeça Phillips (1) que
prende o compartimento da bateria na traseira do
medidor.
3. Abra o compartimento da bateria e substitua as
duas (2) baterias AAA de 1,5 V mantendo a
polaridade correta.
4. Volte a montar o medidor antes de usar.
MA130-pt-BR_V1.0 10/16
8
Segurança: Descarte as baterias/pilhas de forma
responsável; nunca jogue as baterias/pilhas em um fogo,
porque elas podem explodir ou vazar. Se o medidor não for
usado por mais de 60 dias, remover a bateria e armazenar
separadamente.
Nunca elimine as baterias e pilhas usadas ou recarregáveis
junto com o lixo doméstico.
Como consumidores, os usuários são legalmente obrigados
a entregar as baterias/pilhas usadas em locais de coleta
apropriados, a loja onde as baterias foram compradas, ou
outros locais onde são vendidas baterias/pilhas.
Descarte: Não descarte esse instrumento junto com o lixo doméstico.
O usuário é obrigado a entregar os dispositivos em final de vida em
um ponto de coleta designado para a eliminação de equipamentos
elétricos e eletrônicos.
Limpeza e Armazenamento
Periodicamente, limpe a caixa externa com um pano
úmido e detergente neutro; não use produtos abrasivos
ou solventes. Se o medidor não for usado por mais de 60
dias, remova as baterias e armazene separadamente.
MA130-pt-BR_V1.0 10/16
9
Especificações
Especificações indicado para condições ambientais 23 °C
±5 °C (73,4 °F ±9 °F); Umidade Relativa < 75 %
Especificações Gerais
Tela
LCD de 2000 contagens com
indicadores multifuncionais
Funções
Corrente (ACA)
Polaridade
“-“ indica a polaridade negativa
(polaridade positiva assumida)
Proteção contra
Sobrecarga
A proteção máxima contra
sobrecarga para o terminal da
cabeça do alicate é 200 A.
O.L. é exibido.
Taxa de exibição
2-3 leituras/segundo
Bateria
Duas baterias AAA de 1,5 V;Exibição
de bateria fraca
Temperatura de
Operação
0 °C a 40 °C (32 °F a 104 °F)
Umidade de
Operação
0 °C a 30 °C (32 °F a 86 °F); <75 %UR
30 °C a 40 °C (86 °F a 104 °F); < 50
%UR
Temperatura de
Armazenamento
-10 °C a 50 °C (14 °F a 122 °F)
Altitude
<2000 m (6562’)
Peso
150 g (5,3 oz.) incluindo bateria
Dimensões
158 x 60 x 33,5 mm (6,2 x 2,4 x 1,3")
Abertura da
garra
16 mm (0,6")
Normas
EN 61010-1, EN61010-2-032,
EN61010-2-033; Categoria II 600 V,
Categoria III 300 V; grau de poluição
2; isolação dupla
Compatibilidade
eletromagnética
Campor RF <1 V/m: precisão geral =
precisão especificada +5 % da faixa.
Indicação não especificada para o
campo RF 1 V/m.
MA130-pt-BR_V1.0 10/16
10
Especificações de Faixa
Precisão indicada para condições ambientais de 23 °C ±5 °C
(73,4 °F ±9 °F)
Faixas de
Corrente
AC
Resolu
ção
Precisão
Proteção
contra
Sobrecarga
2,000 A
1 mA
±(4,0 % leit+
30 dígitos)
200 A AC
20,00 A
10 mA
±(3,0 % leit +
20 dígitos)
200 A AC
200,0 A
100 mA
±(2,5 % leit +
20 dígitos)
200 A AC
Notas:
A gama de frequência é 50/60 Hz
A proteção máxima contra sobrecarga para o terminal
da cabeça do alicate é 200 A
Precisão declarada para 10~100 % da faixa; leitura
residual < 20 dígitos para circuito aberto 2 A.
Direitos Autorais © 2016 FLIR Systems, Inc.
Todos os direitos reservados, incluindo o direito de reprodução no todo ou em
parte sob qualquer forma
Com Certificação ISO -9001
www.extech.com
