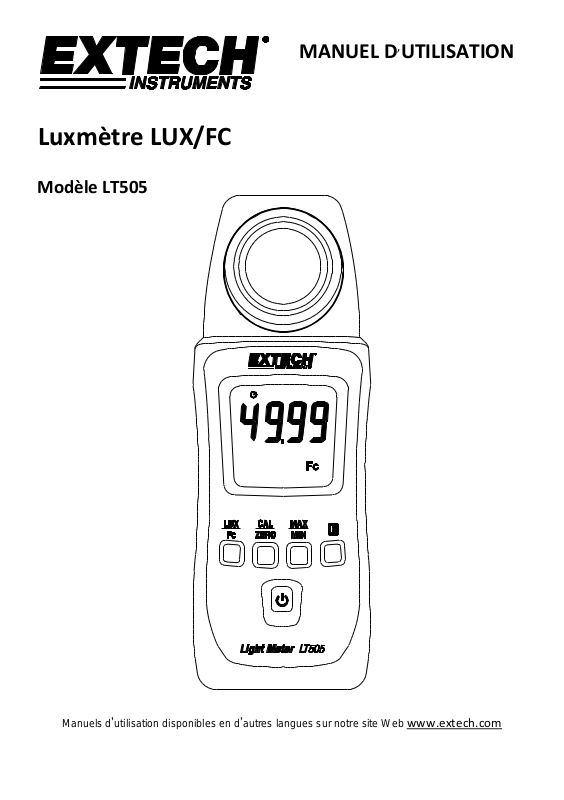

MANUEL D’UTILISATION

Luxmètre LUX/FC

Modèle LT505

Manuels d’utilisation disponibles en d’autres langues sur notre site Web www.extech.com

LT505-fr-FR_V1.1 1/18

2

Présentation

Merci d’avoir choisi le luxmètre LUX/FC modèle LT505 d’Extech. Le LT505 mesure la lumière émise
par les sources fluorescentes, les halogénures métalliques, les lampes sodium haute pression et les
sources incandescentes en lux et en pieds-bougies. Cet appareil est livré entièrement testé et
calibré et, sous réserve d’une utilisation adéquate, il peut être utilisé pendant de nombreuses
années en toute fiabilité. Pour avoir accès à la dernière version du présent manuel d’utilisation, à
des manuels d’utilisation disponibles en d’autres langues, aux mises à jour sur les produits, à
l’enregistrement du produit et au service d’assistance à la clientèle, veuillez consulter notre site
Web (www.extech.com).

Caractéristiques

 Mesure l’intensité de la lumière (éclairement) en lux ou en pieds-bougies
 Capteur de lumière avec correction de cosinus
 Indicateur de faible niveau de charge des piles
 Maintien des données
 Portée automatique
 Mise hors tension automatique (Auto Power OFF, APO)
 Léger, design compact

Sécurité

Veuillez lire l’ensemble du manuel d’utilisation avant d’utiliser cet appareil. Utilisez l’appareil de
mesure uniquement tel que décrit, et ne tentez pas de réparer ou d’ouvrir le boîtier de l’appareil.

 N’utilisez pas l’appareil de mesure dans un environnement où des gaz ou des vapeurs explosifs

sont présents

 N’exposez pas l’appareil de mesure à des températures extrêmes ou à une forte humidité
 Veuillez mettre au rebut les piles et l’appareil de mesure de façon responsable, conformément

à la législation et aux réglementations en vigueur

 Ne pas laisser des enfants manipuler l’appareil de mesure ou le

cache de protection

Description de l’appareil de mesure et de l’écran LCD

1. Capteur de lumière (cache de protection du capteur non illustré)

2. Écran LCD

3. Bouton LUX-FC

4. Bouton CAL-ZERO

5. Bouton d’alimentation

6. Bouton Maintien des données

7. Bouton d’enregistrement MAX-MIN

Remarque : Compartiment des piles et emplacement pour

trépied à l’arrière de l’appareil de mesure

LT505-fr-FR_V1.1 1/18

3

1. État de charge des piles

2. Mise hors tension automatique (Auto

Power OFF, APO)

3. Maintien des données

4. Valeur maximale

5. Valeur moyenne

6. Valeur minimale

7. Mesures

8. Unités de mesure

9. Calibrage (ZERO)

Fonctionnement

Mise sous tension de l’appareil

Mettez l’appareil de mesure sous tension en appuyant longuement sur le bouton . L’appareil com

mence à afficher les lectures d’intensité lumineuse. Si l’écran LCD ne s’allume pas, vérifiez l’état
des piles qui se trouvent dans le compartiment des piles situé au dos de l’appareil. Appuyez briè
vement sur le bouton d’alimentation, ou mettez l’appareil de mesure hors tension.

Calibrage du zéro du capteur

1. Placez le cache de protection sur le capteur, puis appuyez sur le bouton

pour mettre

l’appareil de mesure sous tension.

2. Si l’écran n’affiche pas « 0.0 », appuyez brièvement sur le bouton .

3. L’icône CAL apparaît sur l’affichage secondaire.

4. L’icône CAL s’éteint à la fin du calibrage.

5. Si le cache de protection ne couvre pas le capteur lorsque vous appuyez sur le bouton ,

l’écran LCD affiche « CAP ». Dans ce cas, veuillez couvrir le capteur à l’aide du cache, puis
recommencez la procédure.

6. Nous vous recommandons de mettre l’appareil de mesure hors tension puis à nouveau sous

tension lorsque vous répétez la fonction de calibrage du zéro.

Prise de mesures

Retirez le cache du capteur, puis dirigez le capteur vers la source lumineuse. Visualisez la mesure
affichée à l’écran.

Sélectionner l’unité de mesure

Appuyez sur le bouton pour basculer entre les unités lux et pieds-bougies. L’unité est indiquée

à l’écran.

Maintien des données

Appuyez brièvement sur le bouton pour bloquer ou débloquer l’affichage d’une mesure à l’écran.
