Manuale utente
Psicrometro + termometro IR per servizio
pesante
Modello HD500
Introduzione
Congratulazioni per aver acquistato lo psicrometro Extech500. Questo apparecchio
portatile misura e visualizza i valori di temperatura dell’aria, umidità relativa, punto di
rugiada, bulbo bagnato e anche temperatura superficiale utilizzando il termometro
integrato IR. Questo apparecchio viene fornito dopo essere stato completamente testato
e calibrato e, se usato correttamente, può fornire un servizio affidabile per molti anni.
Caratteristiche
• Triplo display LCD digitale.
• Risposta veloce, tutti i dati vengono calcolati quattro volte al secondo.
• Jack di entrata per termocoppia standard di tipo K (NiCr-NiAl) adatto a ogni tipo di
sonda K.
• Termometro a infrarossi per misurare la temperatura superficiale.
• Puntatore laser rosso incluso.
• Display LCD con retroilluminazione.
• Scelta automatica del campo di misurazione
• Interfaccia USB
• Indicazione batteria quasi scarica.
• Spegnimento automatico
Sicurezza
• È necessaria estrema cautela quando il puntatore
laser è acceso.
• Non direzionare il raggio laser verso gli occhi di
nessuno e non permettere che colpisca gli occhi di
qualcuno dopo essere stato riflesso da qualche
superficie.
• Non utilizzare il laser in prossimità di gas esplosivi
o in altre aree potenzialmente esplosive.
CAUTION
RADIAZIONI LASER
NON FISSARE IL RAGGIO
DIODO LASER
<1mW potenza a 675 mm
PRODOTTO LASER CLASSE II
2
HD500-EU V3.1 4/08
Descrizione del misuratore
1. Sensore umidità e temperatura dell’aria
2. Jack di entrata per termocoppia di tipo K
3. Raggio puntatore laser
4. Sensore temperatura IR
5. Interfaccia USB
6. Display LCD
7. Tasto HOLD del display superiore
8. Tasto temperatura/bulbo bagnato/punto di rugiada del display
superiore
9. Tasto registrazione Max/Min del display superiore
10. Tasto misurazione IR
11. Tasto unità °F/°C
12. Tasto HOLD del display inferiore
13. Tasto registrazione Max/Min del display inferiore
14. Tasto retroilluminazione
15. Tasto accensione
N.B. Vano batteria, supporto inclinazione e attacco cavalletto sono sul retro
dell’apparecchio.
Descrizione del display
1. Icona batteria quasi scarica
2. Icona comunicazione PC
3. Icone funzioni display superiore
4. Display superiore
5. Icona puntatore laser
6. Icone funzioni display inferiore
7. Display inferiore
8. Icone funzioni display inferiore
3
HD500-EU V3.1 4/08
Utilizzo
Misurazioni di base
1. Premere il tasto
2. Il display superiore indica temperatura dell’aria, temperatura a bulbo bagnato o
temperatura del punto di rugiada e la % di umidità relativa.
Premere il tasto WB/DP per passare da aria a bulbo bagnato (WB) e punto di rugiada
(DP).
3. Il display inferiore indica la temperatura tipo K o la temperatura IR.
Premere e mantenere premuto il tasto IRT per selezionare il termometro IR.
La funzione TIPO-K indicherà “-------“ se nessuna sonda tipo K è inserita
nell’apparecchio.
4. Premere il tasto °C/°F per selezionare l’unità di misura della temperatura, °C o °F.

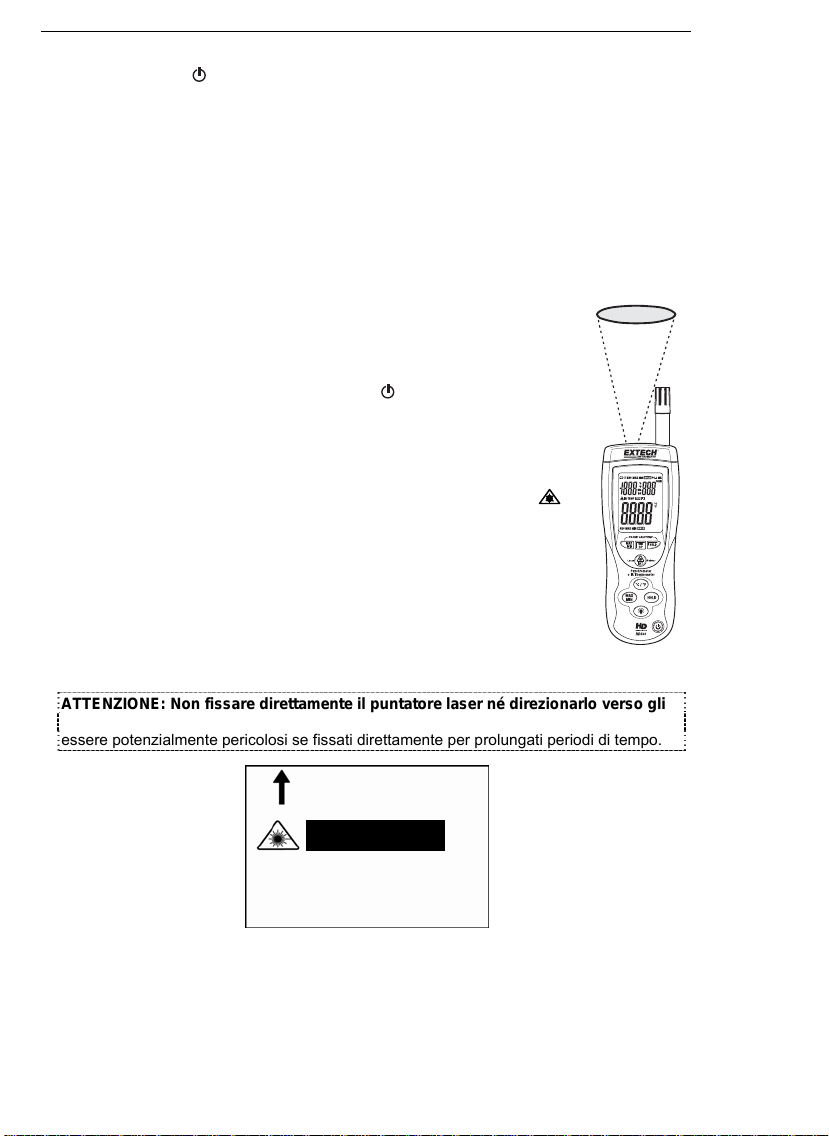

Misurazione IR senza contatto della temperatura superficiale
Il sensore IR integrato può misurare da lontano la temperatura della
maggior parte delle superfici. Il puntatore laser permette all’utente di
mirare con precisione nelle misurazioni senza contatto.
1. Accendere l’apparecchio utilizzando il tasto
2. Il sensore IR e il puntatore laser si trovano nella parte superiore
dell’apparecchio.
3. Puntare il sensore in direzione della superficie da misurare.
4. Premere e mantenere premuto il tasto IRT per avviare la misurazione
della temperatura superficiale dell’oggetto desiderato. IR TEMP e
appariranno a display. Il puntatore laser si accenderà per facilitare il
direzionamento dell’apparecchio.
5. La temperatura superficiale misurata IR apparirà sul display inferiore.
6. Quando il tasto IRT viene rilasciato il puntatore laser si spegne e il
valore rimane visualizzato (data hold) sul display per circa 7 secondi.
7. Dopo che sono trascorsi i 7 secondi l’apparecchio torna alla modalità
tipo K.
ATTENZIONE: Non fissare direttamente il puntatore laser né direzionarlo verso gli
occhi. In genere i laser visibili a bassa potenza non sono pericolosi, ma potrebbero
essere potenzialmente pericolosi se fissati direttamente per prolungati periodi di tempo.
per accendere l’apparecchio.
.
EVITARE L’ESPOSIZIONE
DA QUESTA APERTURA
PROVENGONO RADIAZIONI LASER
ATTENZIONE
RADIAZIONI LASER – NON FISSARE IL RAGGIO
POTENZA <1mW LUNGHEZZA D’ONDA 630-670nm
EN 60825-1:1994/A11:11996/A2:2001/A1:2002
LASER
PRODOTTO LASER CLASSE 2
Data hold
1. Premere i tasti HOLD (uno per il display superiore e uno per il display inferiore) per
bloccare la visualizzazione dei valori del display relativo. Premere nuovamente per
sbloccare il display.
2. L’icona HOLD appare sul display quando la modalità data hold è attiva.
4
HD500-EU V3.1 4/08
Modalità registrazione MIN-MAX
1. Premere il tasto MAX/MIN (uno per il display superiore e uno per il display inferiore) per
cominciare a registrare i valori massimi e minimi. L’icona REC MAX apparirà e solo il
valore massimo misurato sarà visualizzato a display. Il display si aggiorna solo se viene
misurato un valore maggiore rispetto a quello visualizzato al momento.
2. Premere nuovamente il tasto MAX/MIN per visualizzare i valori minimi. L’icona REC
MIN apparirà e solo il valore minimo registrato sarà visualizzato a display.
3. Premere nuovamente il tasto MAX/MIN per visualizzare i valori attualmente misurati.
L’icona REC apparirà a display e i valori Max e Min saranno memorizzati.
4. Per uscire dalla modalità premere e mantenere premuto il tasto MAX/MIN per >2
secondi.
Retroilluminazione
Premere il tasto retroilluminazione per attivare o disattivare la retroilluminazione.
N.B.: Un uso continuo della funzione di retroilluminazione ridurrà la durata della batteria.
Spegniment o automatico
L’apparecchio si spegnerà automaticamente dopo 15 minuti di utilizzo se nessun tasto
viene premuto durante questo lasso di tempo. Lo spegnimento automatico può essere
disattivato come segue:
1. Mantenere premuto il tasto IRT e poi premere il tasto
per accendere l’apparecchio.
Quando sul display appare “disAPO”, lasciare il tasto IRT e lo spegnimento automatico
(APO) è disattivato.
Batteria quasi scarica
Quando la batteria raggiunge la tensione minima di funzionamento sul display appare
l’icona della batteria. Quando ciò avviene, sostituire la batteria da 9V.
Sostituzione batteria
Quando sul display LCD appare l’icona della batteria, la batteria da 9V deve essere
sostituita.
1. Il vano batteria si trova sul retro dell’apparecchio.
2. Premere verso l’interno e verso il basso la freccia che si trova sopra la cerniera del
supporto inclinazione.
3. Sostituire la batteria da 9V
4. Riposizionare il coperchio del vano batteria.
Il consumatore finale è obbligato per legge (Ordinanza sulle batterie) a
riconsegnare tutte le batterie e gli accumulatori usati; è proibito gettarli nei rifiuti
domestici! Le batterie/gli accumulatori usati possono essere consegnati
gratuitamente presso i punti di raccolta delle nostre filiali nella propria comunità o
in qualsiasi punto vendita di batterie / accumulatori.
Smaltimento
Seguire le clausole legali applicabili allo smaltimento dell’apparecchio al termine
Interfaccia USB e software
L’HD500 è dotato di un jack di comunicazione sul lato superiore sinistro. Il cavo di
comunicazione in dotazione si collega a tale jack e a una porta USB di un PC. Il software
in dotazione permette all’utente di visualizzare e salvare i valori sul PC. Istruzioni
dettagliate sull’uso e sulle caratteristiche sono contenute nella funzione HELP del software
in dotazione.
del suo ciclo di vita.
5
HD500-EU V3.1 4/08
Considerazioni sulle misurazioni a infrarossi
• Quando vengono effettuate misurazioni IR l’apparecchio compensa automaticamente i
cambiamenti nella temperatura ambiente. Possono volerci fino a 30 minuti perché si
adatti a cambiamenti notevoli nella temperatura ambiente.
• Se misurazioni di temperature basse sono immediatamente seguite da misurazioni di
temperature alte ci possono volere svariati minuti di stabilizzazione a causa del
processo di raffreddamento del sensore IR.
• Se la superficie dell’oggetto sottoposto ad analisi è coperta di ghiaccio, olio, sporcizia
ecc., deve essere pulita prima di effettuare le misurazioni.
• Se la superficie di un oggetto è molto riflettente, coprirla con nastro adesivo o vernice
nera opaca prima della misurazione.
• Vapore, polvere, fumo ecc. possono ostacolare le misurazioni.
• Per trovare un punto caldo, direzionare l’apparecchio al di fuori dell’area in questione e
fare una scansione (seguendo un movimento dall’alto verso il basso) fino a che il punto
caldo sia stato localizzato.
• Non possono essere eseguite misurazioni IR attraverso il vetro.
Teoria IR
I termometri IR misurano la temperatura superficiale di un oggetto. L’ottica
dell’apparecchio percepisce l’energia emessa, riflessa e trasmessa che viene raccolta e
incanalata verso il misuratore dell’apparecchio. La circuitistica dell’apparecchio traduce
tale informazione in un valore visualizzato a display.

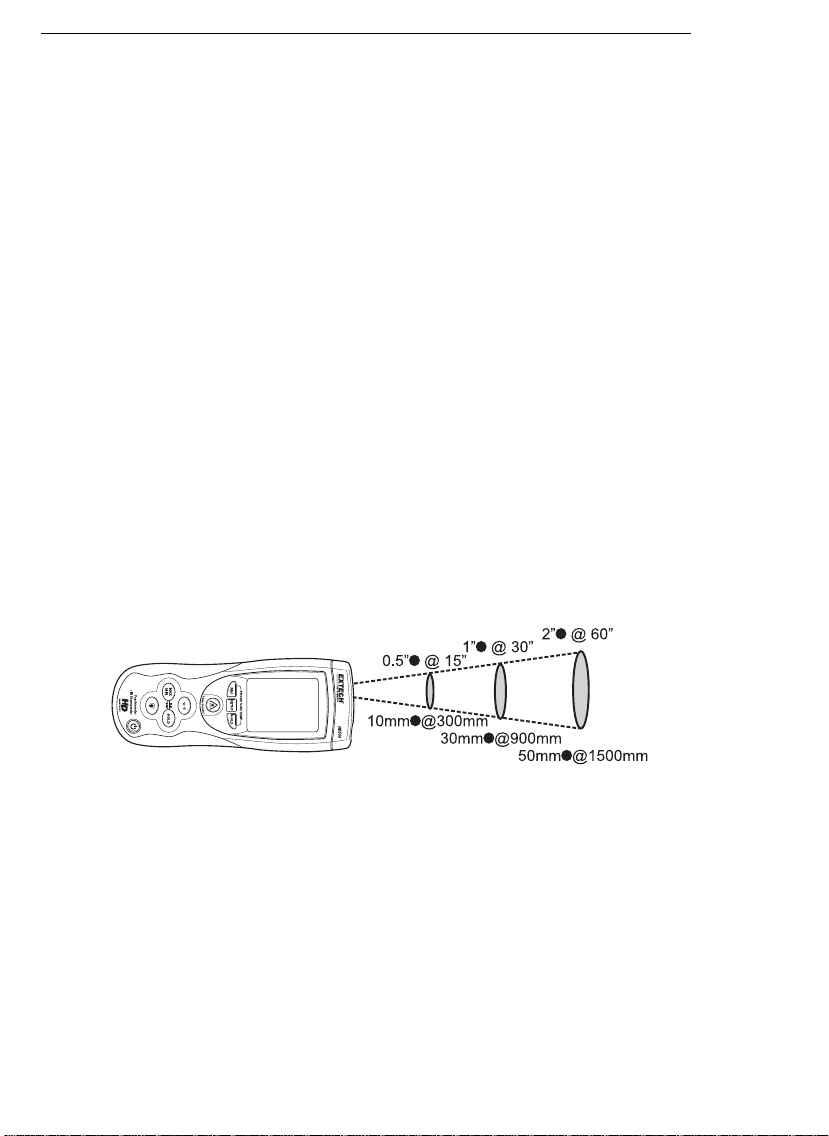

Campo visivo IR
Assicurarsi che l’oggetto da misurare sia più grande del punto di misurazione. Più aumenta
la distanza da un oggetto, più aumentano le dimensioni del punto di misurazione dell’area
misurata. Il rapporto del campo visivo dell’apparecchio è di 30:1, il che significa che se
l’apparecchio è a 30 pollici (cm) dall’oggetto da misurare, il diametro dell’oggetto deve
essere di almeno 1 pollice (cm). Cfr. il diagramma del campo visivo qui sotto.
Radianza
La maggior parte dei materiali organici e delle superfici verniciate o ossidate hanno una
radianza pari a 0,95. In caso si misurino superfici lucide o levigate, i valori delle
misurazioni non sono accurati. Per compensare coprire la superficie da misurare con
nastro adesivo o vernice nera opaca. Dare tempo al nastro di raggiungere la stessa
temperatura del materiale al di sotto, poi misurare la temperatura del nastro o della
superficie verniciata.
6
HD500-EU V3.1 4/08
Tavola della radianza termica per materiali comuni
Materiale Radianza Materiale Radianza
Asfalto da 0,90 a 0,98 Stoffa (nera) 0,98
Calcestruzzo 0,94 Pelle umana 0,98
Cemento 0,96 Pelle da 0,75 a 0,80
Sabbia 0,90 Carbone di legna
0,96
(polvere)
Terra da 0,92 a 0,96 Lacca da 0,80 a 0,95
Acqua 0,67 Lacca (opaca) 0,97
Ghiaccio da 0,96 a 0,98 Gomma (nera) 0,94
Neve 0,83 Plastica da 0,85 a 0,95
Vetro da 0,85 a 1,00 Legname 0,90
Ceramica da 0,90 a 0,94 Carta da 0,70 a 0,94
Marmo 0,94 Ossidi di cromo 0,81
Intonaco da 0,80 a 0,90 Ossidi di rame 0,78
Malta da 0,89 a 0,91 Ossidi di ferro da 0,78 a 0,82
Mattoni da 0,93 a 0,96 Tessuti 0,90
7
HD500-EU V3.1 4/08
Specifiche
Specifiche generali
Display Display LCD doppio multifunzione fino a 9999
Data hold Blocca i valori visualizzati a display
Intervallo di misurazione 1 valore al secondo
Sensori Umidità relativa: capacitanza, temperatura dell’aria: termistore
Rapporto tra distanza
IR e obiettivo della
misurazione 30:1
Risposta spettrale IR da 6 a 14µm
Radianza IR 0,95 fissa
MIN-MAX Registrare e richiamare valori minimo, massimo e medio
Spegnimento automatico Spegnimento automatico dopo 15 minuti (può essere
Interfaccia PC Comunicazione USP PC con software in dotazione e cavo per
Indicazione over range Sullo schermo appaiono delle lineette
Indicazione batteria
quasi scarica Il simbolo della batteria appare sul display LCD
Alimentazione Batteria da 9V
Condizioni di utilizzo Apparecchio: da 0 a 50°C (da 32 a 122°F); 80% RH max.
Dimensioni / peso Strumento principale: 10,1 x 3,0 x 2" (257 x 76 x 53 mm)
Peso 12,5 oz. (355 g)
Specifiche campo di misurazione
Funzione Escursione Risoluzione Accuratezza
Temperatura
(tipo K)
Temperatura IR
Temperatura
dell’aria
Bulbo bagnato da –6,88 a 140°F
Punto di rugiada da –90,4 a 140°F
Copyright © 2008 Extech Instruments Corporation (un’azienda FLI R)
Tutti i diritti riservati, compreso il diritto a qualsiasi tipo di riproduzione in toto o in parte.
disattivato)
l’acquisizione dati
da -148°F a -20°F
da -20°F a 2501°F
da -100°C a -30°C
da -30°C a 1372°C
da -58 a -4°F
da -50 a -20°C
da -4 a 932°F
da -20 a 500°C
da -4 a 140°F
da -20 a 60°C
1°≥1000
0,1°<1000
0,1°F/°C ±9,0°F / 5,0°C
0,1°F/°C ±2% valore o ±4°F/2°C
0,1°F/°C ±(2% valore + 2°F/1°C)
±(3,0% valore + 4°F)
±(3,0% valore + 2°F)
±(3,0% valore + 2°C)
±(3,0% valore + 1°C)
da 10% a 90% 0,1%RH ±2% RH % RH
<10% e >90% 0,1%RH ±3% RH
da –21,6 a 60°C
da -68 a 60°C
0,1°F/°C calcolato
0,1°F/°C calcolato
8
HD500-EU V3.1 4/08
Loading...
