Luminomètre HD400
Introduction au Logiciel
Le logiciel HD400 permet d’acquérir en temps réel des données du compteur vers un PC. Les données sont
présentées par le logiciel sous forme graphique. Le programme est d’une utilisation facile via l’interface
graphique et toutes les fonction principales situées sur la fenêtre principale, indiquées par de grandes icônes.
Configuration Système Requise
Système d’Exploitation : Windows 95/98, Windows NT 4.0 (ou plus récent) et XP
Equipement minimum requis :
PC avec Pentium 90MHz ou plus récent
32 MB RAM
Au moins 5 MB d’espace disque pour le logiciel fourni
Résolution d’écran d’au moins 800 x 600 avec Hautes Couleurs (16 bit)
Utilisation
Lancer la liaison
1. Mettez d’abord sous tension le Thermomètre et branchez-le au port PC USB avec le
câble fourni.
2. Lancez le logiciel HD400.
3. Si la liaison réussit, le panneau affichera la même valeur que le compteur.
4. Si la connexion échoue le logiciel affichera "OFFLINE" sur la fenêtre du panneau.
5. Si vous n’arrivez pas à vous connecter, vérifiez d’abord votre câble, fermez toutes les autres
applications puis choisissez d’autres ports de série à partir du menu jusqu’à ce que la
connexion réussisse. Attendez quelques secondes après qu’un nouveau port COM ait été
sélectionné pour voir si la liaison réussit. Quand elle a réussi, les sélections de ports COM
deviendront grises (inactives).

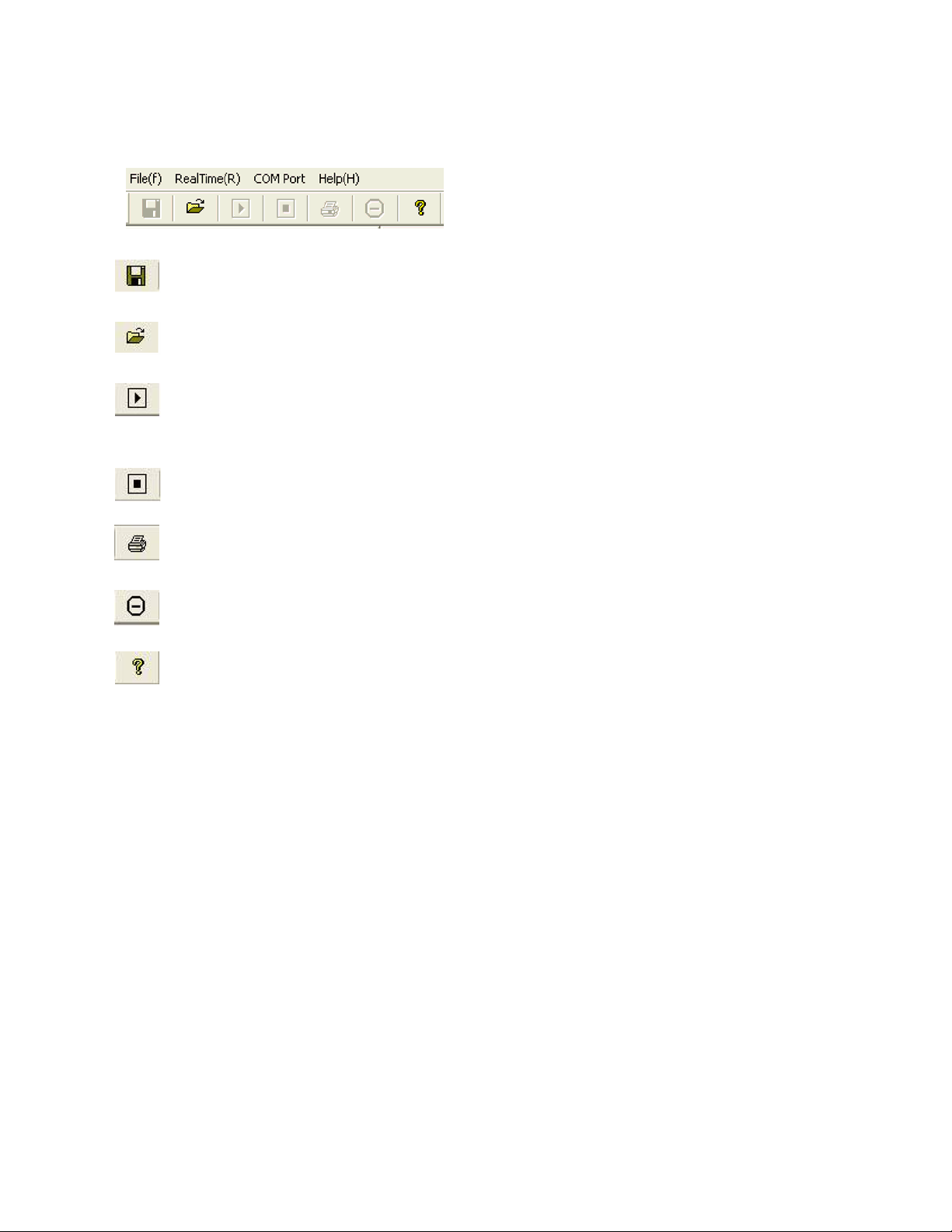

Menu Principal
Sauver - Sauve sur le disque les données enregistrées en temps réel.
Ouvrir - Ouvrir et sauver un fichier.
Lancer les Données en Temps Réel - Commence à acquérir les données en
temps réel.
Stop - Arrête l’acquisition de données en temps réel.
Imprimer - Imprime le graphique en temps réel.
Annuler Zoom.
Document d’Aide
Faire apparaître les Données
1. Cliquez sur et la boîte de dialogue du Taux d’Echantillonnage apparaîtra.
2. Entrez un nombre (1 ou plus) dans la boîte d’édition pour régler le taux d’échantillonage, puis
cliquez “OK”.
Zoomer :
Avec le clic gauche sur la souris, dessinez un rectangle autour de la zone à élargir.
Zoom arrière : Revenez en vue générale en appuyant sur .
Mise en Moyenne et Gain Axe Y : Cliquez sur pour changer la
mise en moyenne ou l’échelle pleine (gain) de l’axe vertical
Curseur : Le curseur vertical apparaît avec la souris sur les graphiques. La valeur et
le temps du point sur le graphique sont affichés sur le bas du graphique en temps réel et
sur le haut du graphique de données mémorisées

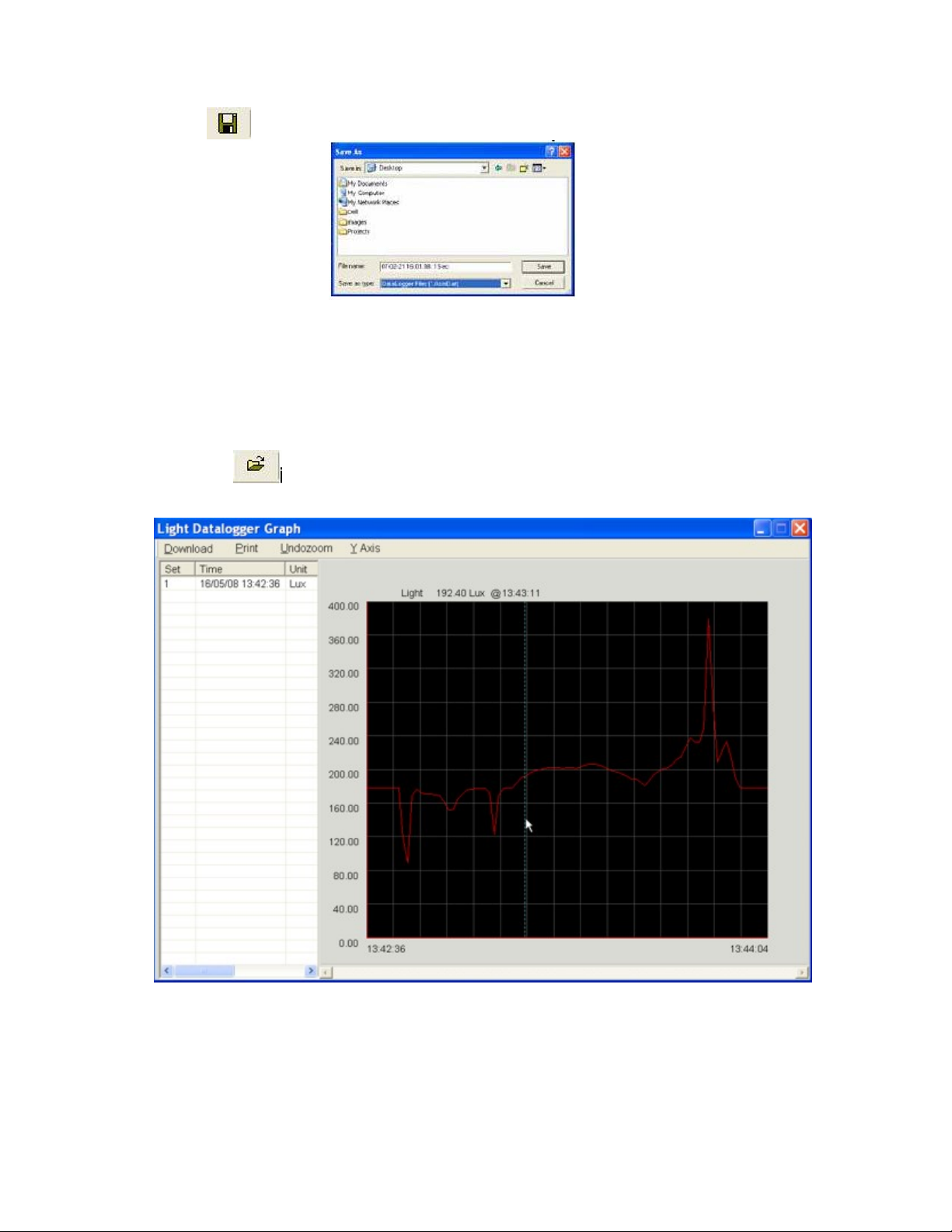

Sauver un Fichier Données :
1. Cliquez l’icône pour ouvrir la boîte de dialogue de sauvegarde de fichier.
2. Name Nommez le fichier et sauvez-le avec l’extension par défaut. Le fichier sera sauvé avec
l’extension “.AsmDat” à rouvrir dans le programme HD400 et également comme fichier “.TXT”
(automatiquement sauvé sur le bureau) à ouvrir dans un autre programme de traitement de texte
ou tableur.
Ouvrir un fichier de données sauvé
1. Cliquez sur l’icône pour ouvrir la fenêtre “Graphique” puis cliquez sur “Download” pour ouvrir
un fichier sauvé.
2. Le graphique ouvert supporte : Ouverture de fichiers, Impression, Zoom, Réglage Axe Y, sélection
de canal graphique et sélection du point de données Curseur.
3. La barre de liste à gauche montre combien de fichiers ont été ouverts et les informations détaillées
pour chaque fichier (Temps, Taux d’échantillonnage et données numériques du fichier). Vous
pouvez cliquer sur une liste au choix pour changer le graphique.
V1.0 5/08
