Guide de l’Utilisateur

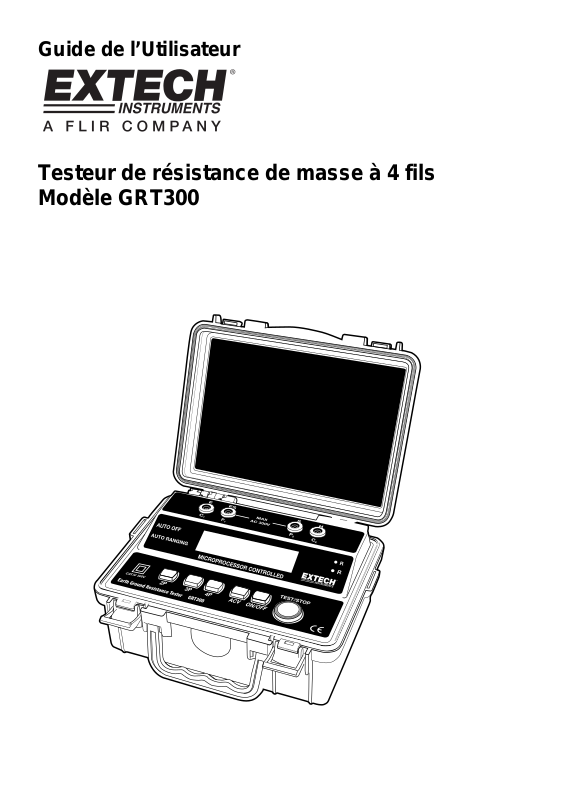

Testeur de résistance de masse à 4 fils
Modèle GRT300
Introduction
Toutes nos félicitations pour votre acquisition du testeur de résistance de masse à 4 fils d’Extech. Le
modèle GRT300 a été conçu et testé conformément aux normes IEC Publication 348, aux
réglementations de sécurité relatives aux appareils de mesure électroniques, aux normes EN 61010-1,
EN 61326-1, EN 61557-1, EN 61557-5 et à d’autres normes de sécurité. Une utilisation et un entretien
soigneux vous permettront d’utiliser cet appareil en toute fiabilité pendant de nombreuses années.
Consignes de sécurité
•••• Lisez attentivement l’intégralité des informations de sécurité avant de tenter d’utiliser ou de
procéder à l’entretien de l’appareil.
•••• Utilisez l’appareil uniquement conformément aux instructions de ce manuel. Le non-respect de
cette consigne peut compromettre la protection qu’offre l’appareil.
•••• Conditions environnementales nominales :
Utilisation à l’intérieur et à l’extérieur.
Catégorie d’installation : IV 300 V.
Degré de pollution : 2.
Altitude : jusqu’à 2 000 m.
Humidité relative : 80 % max.
Température ambiante : 0 à 40 °C.
Observez les symboles électriques internationaux répertoriés ci-dessous :
Le détecteur est protégé entièrement par une double isolation ou une isolation
renforcée.
Avertissement ! Risque d’électrocution.
Attention ! Consultez ce manuel avant utilisation du détecteur.
Borne de terre.
Equipement conforme aux directives européennes en vigueur.
AVERTISSEMENT
Afin de prévenir tout risque d’électrocution, ne touchez pas les bornes pendant les tests.
N’appliquez jamais une tension supérieure à 300 V aux bornes P1 et P2.
2
GRT300-EU-FR-V1.0 4/11
Caractéristiques
1
2
3
4
5
6
7
8 9 10 11 12 13
• Microprocesseur commandé avec des fonctionnalités de sécurité avancées
• Affichage LCD à deux lignes
• Sélection automatique de gamme
• Mesures de résistance de masse avec quatre gammes : 0 à 2 Ω/0 à 20 Ω/0 à 200 Ω/0 à 2
kΩ
• Gamme de mesures de tension de masse : 0 à 300 V AC
• Vérification automatique des pointes de courant.
• Vérification automatique des pointes de potentiel.
• Test à 2 fils
• Test à 3 fils
• Test à 4 fils
• Mise hors tension automatique
• Maintien des données
• Normes de sécurité : EN 61010-1 CATIV 300 V, EN 61326-1
Descriptif de l’appareil
1. Borne C1
(Branchement du fil d’essai noir)
2. Borne P1
(Branchement du fil d’essai vert)
3. Borne P2
(Branchement du fil d’essai jaune)
4. Borne C2
(Branchement du fil d’essai rouge)
6. Voyant LED Rc
7. Voyant LED Rp
8. Bouton 2 fils
9. Bouton 3 fils
10. Bouton 4 fils
11. Bouton AC V
12. Bouton d’alimentation
13. Bouton TEST/STOP
3
GRT300-EU-FR-V1.0 4/11
