Introdução
Obrigado por escolher o Extech Instruments Modelo FM200. O FM200 mede a concentração de
Formaldeído CH2O (HCHO), Temperatura do Ar e Umidade Relativa. O recurso de alarme alerta o
usuário quando o nível de 0,08 ppm de Formaldeído excede o limite.
Esse dispositivo é fornecido totalmente testado e calibrado e, com o uso adequado, irá
proporcionar anos de serviço confiável. Visite nosso website (www.extech.com) para verificar a
versão mais recente desse Guia do Usuário, Atualizações de Produtos e Suporte ao Cliente.
Recursos
• Mede Formaldeído, Temperatura, e Umidade Relativa
• Ventilador incorporado para rapidamente aspirar o gás através do tubo flexível
• Maleável tubo disponível para restringir as amostras
• Display de linha tripla com grande LCD
• Display Backlight function for working in dimly lit areas
• Automatic temperature compensation
• A função Hold (Reter) congela as leituras atuais
• Armazene e chama as leituras máximas e mínimas
• Recurso de auto-calibração
• O desligamento automático após 15 minutos de inatividade conserva a energia da bateria
• Configuração do limite alto de alarme de HCHO com sinal sonoro
• Sensor electroquímico, capaz de medir até 5ppm de HCHO
• Montagem de tripé no sensor e contador
2 FM200-pt-BR_V1.8 3/17
EXTECH INSTRUMENTS
Descrição do Medidor
1. Display LCD
2. Botão HOLD (Reter)/
3. Botão MODE (Modo)/ Seta para a esquerda
4. Botão SET (Configurar)
5. Jaque adaptador de CA
6. Montagem em tripé (a sonda
destacável também possui uma
montagem em tripé)
7. Conexão de sonda
8. Botão
9. Botão MAX-MIN/ Seta para direita
10. Botão UNIT (Unidade)
11. Botão
12. Portas de Entrada/Saída para
13. Sonda Destacável
14. Indicadores LED da sonda
(Alimentação)
Seta para Baixo / Luz de
fundo
tubulação
Nota
: Compartimento da bateria localizado na traseira do medidor. Uma porta de montagem de
tripé está disponível na parte traseira da sonda externa.
Seta para cima
3 FM200-pt-BR_V1.8 3/17
EXTECH INSTRUMENTS
Operação
Indicadores LED de Sonda Externa e de Status
Fixe a sonda externa no conector da parte superior do medidor. Os indicadores de status na
sonda piscarão em vermelho quando o Ventilador de Amostragem está ligado, vermelho fixo
quando o Ventilador de Amostragem está desligado, e verde quando a Sonda está conectada ao
medidor e funcionando normalmente. O usuário pode conectar o tubo fornecido a portas de
ENTRADA/SAÍDA da Sonda Externa. Uma Montagem de Tripé está localizada na parte traseira da
Sonda Externa (para além da que se encontra na parte inferior do medidor).
Ligar o medidor
Pressione momentaneamente o botão para ligar o medidor. Em alternativa, use adaptador de
CA/CC para ligar o medidor. Quando ligado, o LCD do medidor exibe “0000” por um período de
tempo (dependendo do período de tempo que o medidor ficou inativo). O contador fará então
uma contagem regressiva de “9999” até “0000”.
Quando o medidor cega a “0000”, o nível de HCHO será exibido em breve junto com as leituras
de Temperatura/Umidade (A temperatura e a UR% serão exibidas alternadamente a cada 3
segundos).
Nota: Para medições de curto prazo, pode ser usada a energia da bateria. Para registro de dados
ou uso de longo prazo, use o adaptador CA/CC a fim de conservar a energia da bateria.
Desligamento Automático e Desativação
O medidor irá desligar automaticamente após 15 minutos de inatividade. Para desabilitar a
função desligar automático: com um medidor DESLIGADO, pressione e mantenha pressionado o
botão de chamada em espera em primeiro lugar, seguido por o botão
. O LCD irá mostrar “n” e
em seguida retornar para o modo normal de operação.
LIGAR/DESLIGAR o Ventilador de Amostragem
Pressione o botão SET para alternar o ventilador de amostragem de ar entre LIGADO e DESLIGADO. Quando o ventilador está LIGADO seu movimento irá gerar um som audível e uma vibração.
4 FM200-pt-BR_V1.8 3/17
EXTECH INSTRUMENTS
Memória MAX-MIN
Pressionando momentaneamente o botão MAX/MIN, irá percorrer através do valor Máximo,
valor Mínimo e em seguida de volta para o modo normal de operação. Pressione e segure o
botão HOLD (reter) para excluir da memória o valor máximo ou mínimo (dependendo do modo
que está sendo exibido) e depois retornar ao modo de operação normal, como acabamos de
descrever. O medidor irá em seguida iniciar o registro de novas leituras máximas e mínimas.

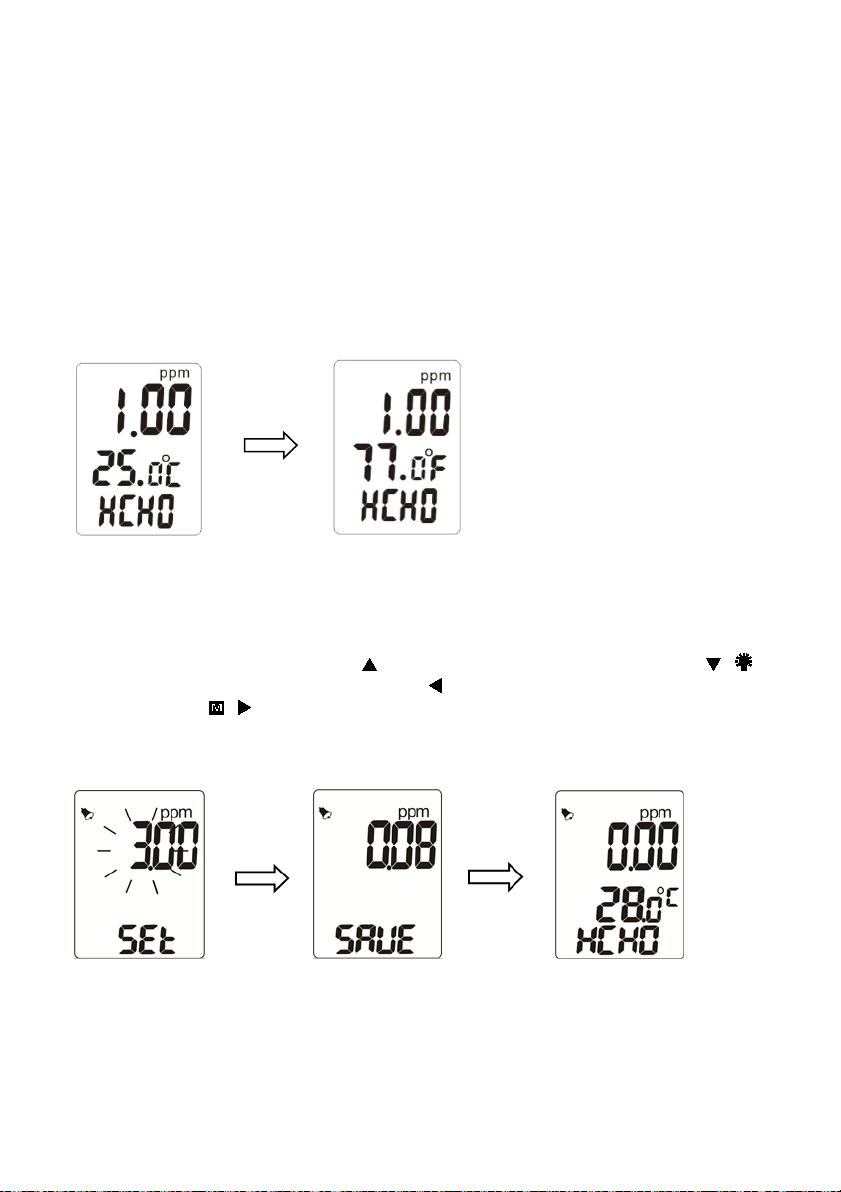

Alterar as Unidades de Temperatura oC/oF
Pressione momentaneamente o botão UNIT (enquanto a temperatura está sendo exibida) para
alternar entre as unidades °C e °F.
Alarme Alto com Sinal Sonoro
A faixa limite do alarme é de 0,00 a 5,00 ppm. O padrão do medidor é um limiar de alarme é
0,08 ppm HCHO . Para entrar no modo de configuração do limite de alarme, pressione e segure
o botão SET. Pressione o botão HOLD /
para diminuir o valor. Pressione o botão MODE/
pressione o botão / para selecionar o dígito para a direita. Pressione e segure o botão SET a
fim de salvar as alterações. O display LCD irá mostrar “SAVE” e retornar ao modo normal de
operação.
para aumentar o valor ou pressione o botão /
para selecionar o dígito para a direita e
Nota: Um ícone de sino é mostrado no canto superior esquerdo da tela LCD quando o
alarme está armado. Pressione momentaneamente o botão POWER para armar ou
desarmar o alarme.
5 FM200-pt-BR_V1.8 3/17
EXTECH INSTRUMENTS
Função de Reter
Pressione o botão HOLD (Reter) para congelar as leituras atuais na tela durante o modo de
medição normal. O ícone HOLD será exibido quando HOLD é ativado. Em modo HOLD, algumas
funções são temporariamente desabilitadas (MAX/MIN e seleção de unidades). Pressione o
botão HOLD novamente para retornar a operação normal.
Função de Luz de Fundo
Pressione o botão / para ativar a luz de fundo do display. Desligue o medidor para
desabilitar a função de luz de fundo ou pressione o botão
/ novamente.
Auto-Calibração (HCHO)
Ligue o aparelho e segure o botão MODE para entrar no modo de
calibração. “CAL” começará piscando na tela LCD. Note que o período
de calibração é de cerca de 5 Minutos.
IMPORTANTE: Por favor, execute a calibração de um absolutamente
limpo ar ambiente sem HCHO presentes.
Compensação de Temperatura e Umidade
Enquanto o medidor estiver desligado, pressione e segure os botões MODE + + + todos
simultaneamente até o LCD mostrar 0,0 °C e SET. Use o botão HOLD /
o botão
momentaneamente o botão SET.
visor de LCD exibirá "SAVE” (SALVAR).
e depois Desligue a alimentação).
Nota: As faixas máximas de compensação são ±9,9 °C/F e ±9,9 %RH (%UR).
/ para diminuir o valor. Para pular o ajuste de temperatura, pressione
Pressione e segure o botão para salvar os valores do ajuste. O
Para completar a compensação, reinicie o medidor (Ligue
para aumentar o valor e
6 FM200-pt-BR_V1.8 3/17
EXTECH INSTRUMENTS
Manutenção
Bateria Fraca
Quando o ícone da bateria aparece no LCD, as baterias devem ser substituídas.
Em um movimento para baixo, deslize a tampa do compartimento da bateria traseira para fora
do invólucro do medidor.
Remova as baterias usadas e substitua por baterias novas (todas do mesmo tipo) respeitando a
polaridade correta. Esse medidor usa seis (6) baterias AAA de 1,5 V.
Lembretes de Segurança das Baterias
o Descarte as baterias de forma responsável; respeite os regulamentos locais, estaduais e
nacionais.
o Nunca jogue as baterias no fogo; as baterias podem explodir ou vazar.
o Nunca misture vários tipos de baterias; instale novas baterias do mesmo tipo.
Exibição de Códigos de Erro
Os seguintes erros podem aparecer no FM200.
ERR-1: Sensor de temperatura ou umidade danificado, ou erro de comunicação do sensor
ERR-2: Leituras de HCHO, temperatura ou umidade estão fora da faixa
Se o sensor está sujeito a uma elevada concentração de HCHO ou outros químicos sensíveis
listados no Sensor Cross tabela de sensibilidade, ele vai ler ERR2.
Deixe o sensor funcionar por algumas horas no ar limpo o medidor irá ler voltar ao normal.
Orientações para o Nível de HCHO (somente para referência geral)
0,03 ppm Nível médio ao ar livre
0,10 ppm Limite superior recomendado para residências por ASHRAE , ANSI, E PA, NIOSH
para STEL
0,40 ppm Limite superior recomendado para casas residenciais
0,50 ppm Limite OSHA no local de trabalho
0,75 ppm Limite OSHA TWA
0,80 ppm Nível em que a maioria das pessoas primeiro detecta o odor
2,00 ppm Limite OSHA STEL
7 FM200-pt-BR_V1.8 3/17
EXTECH INSTRUMENTS
Substância
Sensibilidade (em %)
CO
1
H2S
Não Há Dados
H2
0.1
SO2
12
NO2
Não Há Dados
NO
Não Há Dados
CL2
-3
C2H4
Não Há Dados
NH3
0.0
CO2
0.0
Etanol, Metanol
50
fenol 7 Vapor d'água
0.0*
Especificações
Faixa de medição de HCHO 0,00 a 5,00 ppm
Precisão de HCHO ±25 % da leitura +0,03 ppm (desvio da linha de base)
Nota sobre Precisão: A precisão atende o critério de
aceitação NIOSH dentro de ±25 % do valor real ao nível de
confiança de 95 %
Resolução de HCHO 0,01 ppm
Faixa de Medição de Temp. 0 °C a 50 °C (32 °F a 122 °F)
Resolução de Temperatura 0,1 °C (0,1 °F)
Faixa de Umidade Relativa 10 a 90 %UR
Resolução de UR 0.1 % UR
Precisão de Temperatura ±1,0 °C (2,0 °F)
Precisão de Umidade Relativa: ±5 % (20 a 80 %UR) ou então a precisão é ±7 %
Alimentação 6 baterias AAA ou adaptador universal de CA (fornecido)
Dimensões do medidor 160 x 60 x 40 mm (6,3 x 2,4 x 1,6 in.)
Dimensões do LCD 42 x 33,5 mm (1,65 x 1,32 in.)
Peso 181,4g (6,4 oz.)
Tabela de sensibilidade cruzada Sensor
Todos os direitos reservados, incluindo o direito de reprodução no todo ou em parte sob qualquer
*NB: dentro da faixa especificada. Etapa alterações em %RH produzir curto prazo de resposta
transiente
Direitos Autorais © 2014-2017 FLIR Systems, Inc.
forma.
