Manuel de l'utilisateur
Thérmo-hygromètre pour formaldéhyde
Modèle FM200
Vous trouverez d'autres traductions du manuel d'utilisation sous www.extech.com
EXTECH INSTRUMENTS
Introduction
Nous vous remercions d'avoir choisi le modèle Extech Instruments FM200. Le FM200 mesure la
concentration en formaldéhyde CH2O (HCHO), la température de l'air et l'humidité relative. La
fonction d'alarme alerte l'utilisateur lorsque la limite de formaldéhyde 0,08 ppm est dépassée.
Cet appareil est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquate,
vous pourrez l’utiliser pendant de nombreuses années en toute fiabilité. Veuillez consulter notre
site Internet (www.extech.com) pour les versions les plus récentes de ce manuel d'utilisation,
des mises à jour du produit et d'entretien client.
Fonctionnalités
• Mesure la concentration de formaldéhyde, la température et l'humidité relative
• Ventilateur intégré pour absorption rapide de gaz avec tube pliable
• Tube déformable disponibles pour restreindre les échantillons
• Triple ligne, grand écran LCD
• Fonction de rétroéclairage de l'écran pour une utilisation dans des espaces à faible
luminosité
• Compensation automatique de température
• La fonction de maintien fige les valeurs actuelles
• Enregistrer et rappeler les valeurs maximales et minimales
• Option d'auto-calibrage
• Arrêt automatique après 15 minutes d'inactivité permettant de conserver l'énergie de la
batterie
• Le réglage de seuil d'alarme élevée HCHO avec avertisseur sonore audible
• Capteur électrochimique, capable de mesurer jusqu'à 5 ppm de HCHO
• Trépied sur le capteur et le compteur
2 FM200-fr-FR_V1.8 3/17
Description de l’appareil
1. Écran LCD
2. Touche HOLD/
3. Touche MODE/ Flèche bas
4. Touche SET
5. Prise pour adaptateur secteur
6. Montage sur trépied (sonde amovible avec
montage sur trépied)
7. Connexion de la sonde
Touche (Power)
8.
9. MAX-MIN/ Flèche droite
10. Touche UNIT
Flèche bas / Touche rétro-éclairage
11.
12. Ports d'entrée/sortie pour la tubulure
13. Sonde amovible
14. Voyants LED de la sonde
REMARQUE
trépied est disponible à l'arrière de la sonde externe.
: Compartiment des piles situé à l'arrière du compteur. Un port de montage du
Flèche haut
EXTECH INSTRUMENTS
3 FM200-fr-FR_V1.8 3/17
EXTECH INSTRUMENTS
Opération
Sonde externe et voyants d'état LED
Connectez la sonde externe au connecteur en haut du compteur. Les voyants d'état sur la sonde
clignoteront en rouge lorsque le ventilateur d'échantillonnage est allumé, resteront allumés
rouge fixes lorsque le ventilateur d'échantillonnage est arrêté et en vert lorsque la sonde est
connectée au compteur et fonctionne normalement. L'utilisateur peut connecter la tubulure
fournie aux ports d'admission et de sortie de la sonde externe. Un montage par trépied se
trouve à l'arrière de la sonde externe (en plus de celle en bas du compteur).

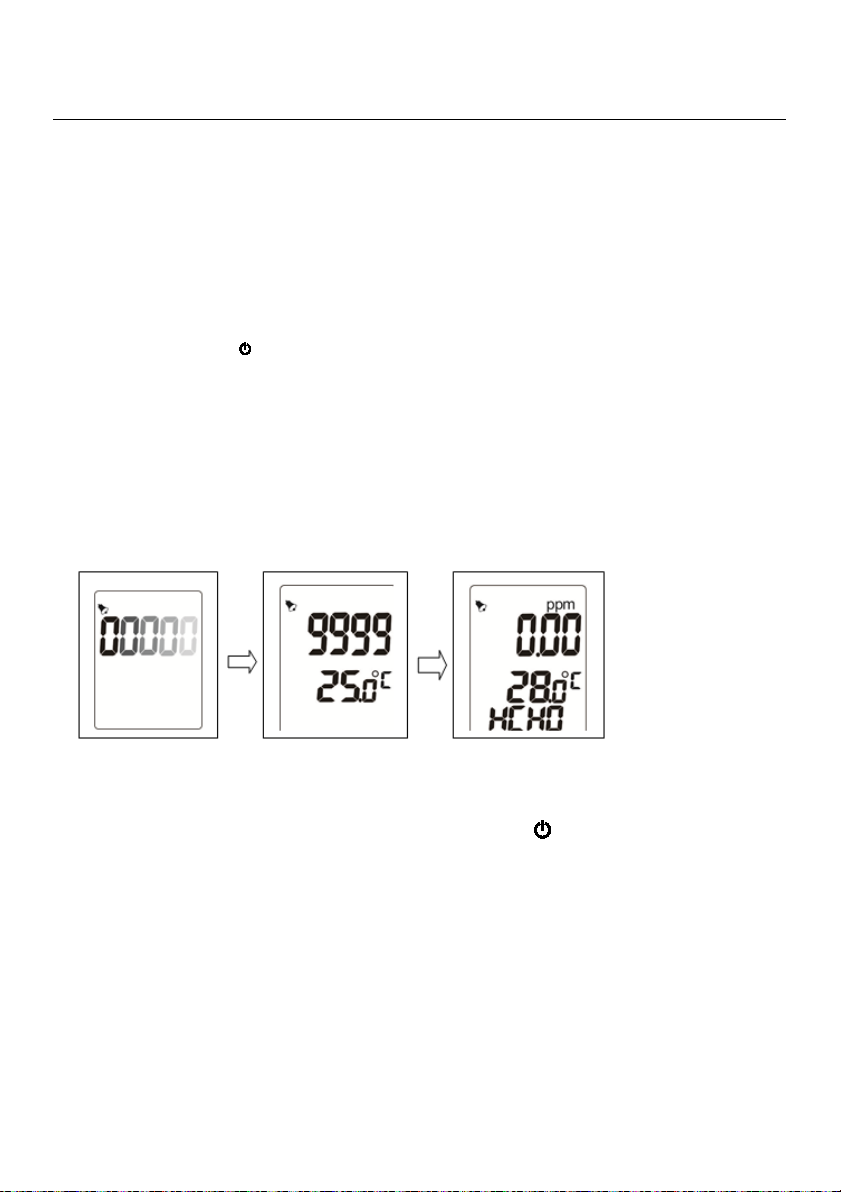

Mettre le compteur sous tension
Appuyez sur la touche pour allumer le compteur. Vous pouvez également utiliser l'adaptateur
CA/CC pour mettre le compteur sous tension. Lorsqu'il est allumé, le compteur LCD affichera
“0000” pendant une période de temps (selon la période d'inactivité du compteur). Le compteur
compte à partir de “9999” à “0000”.
Lorsque le compteur attend “0000”, le niveau HCHO sera affiché avec les valeurs de température
et d'humidité (qui s'affichent de manière alternative toutes les 3 secondes).
REMARQUE: Les mesures à court terme peuvent être effectuées avec la puissance de batterie.
Pour l'enregistrement de données ou une utilisation à long terme, utilisez l'adaptateur CA/CC
pour économiser la batterie.
Arrêt automatique et désactivation
l’appareil s’éteint automatiquement au bout de 15 minutes d’inactivité. Pour désactiver la
fonction de mise hors tension automatique : avec compteur désactivé, appuyez et maintenez
enfoncé le bouton ATTENTE première, suivie de la touché
. L'écran LCD affichera “n” et
retournera au mode normal de fonctionnement.
Activer/désactiver le ventilateur d'échantillonnage
Appuyez sur la touche SET pour choisir entre l'activation/désactivation du ventilateur d'échantillonnage Lorsque le ventilateur est activé, son mouvement générera un avertissement sonore et une vibration.
4 FM200-fr-FR_V1.8 3/17
EXTECH INSTRUMENTS
Mémoire valeurs MAX-MIN
Appuyez sur la touche MAX/MIN vous permet de choisir entre la valeur Maximum, la valeur
Minimum puis retourner au mode normal de fonctionnement. Appuyez et maintenez la touche
HOLD pour supprimer les valeurs minimum et maximum en mémoire (selon le mode affiché)
puis retournez au mode de fonctionnement normal tel que décrit. Le compteur démarrera
l'enregistrement des valeurs maximum et minimum.

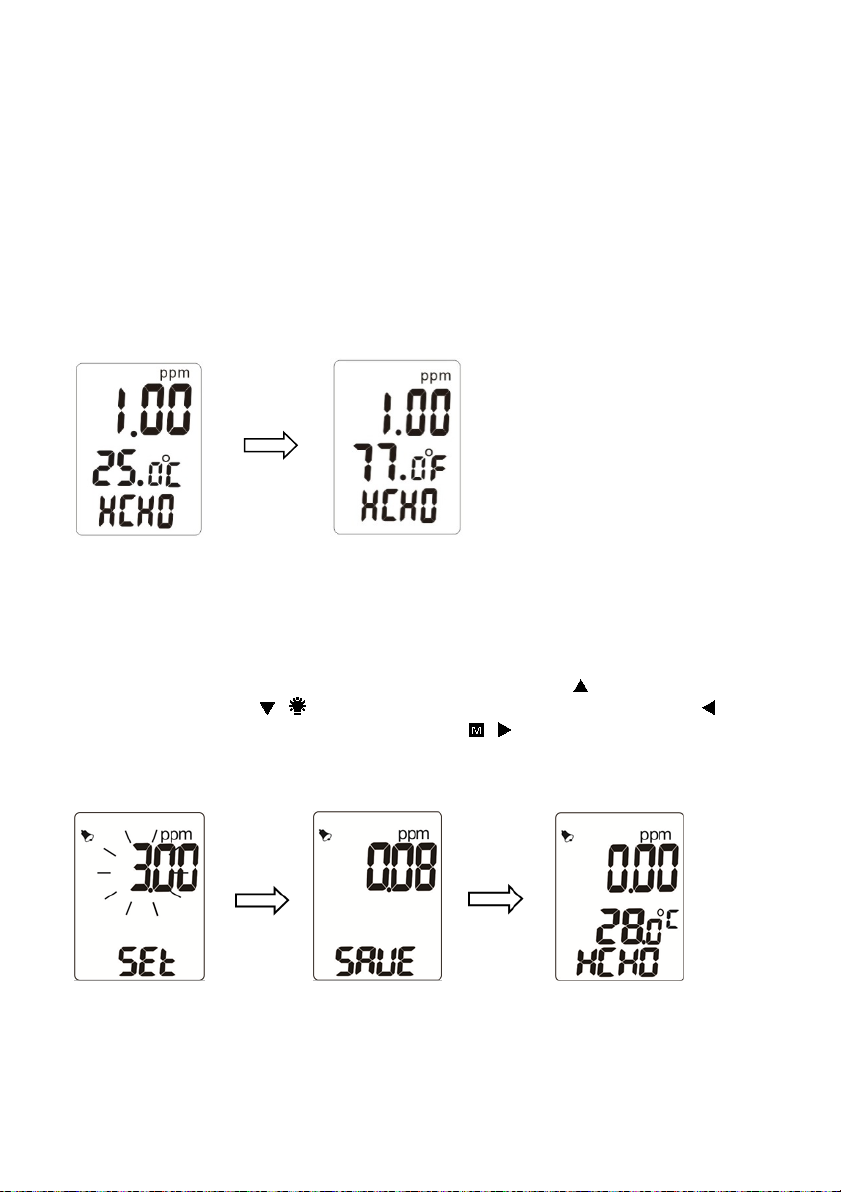

Modifier les unité de température oC/oF
Appuyez sur la touche UNIT (pendant que la température est affichée) pour choisir entre les
unités °C et °F.
Seuil d'alarme élevé avec avertisseur sonore
La plage du seuil d'alarme est de 0,00 à 5,00 ppm. Le seuil d'alarme HCHO pour la valeur par
défaut du compteur est de 0,08 pmm Pour accéder au mode de réglage du seuil d'alarme
appuyez et maintenez la touche SET . Appuyez sur la touche HOLD / pour augmenter la valeur
ou appuyer sur la touche
sélectionner les chiffres sur la gauche et sur la touche
droite. Appuyez et maintenez la touche SET pour enregistrer les modifications. L'écran LCD
affichera “SAVE” et retournera au mode normal de fonctionnement.
/ pour réduire la valeur. Appuyez sur la touche MODE/ pour
/ pour sélectionner les chiffres sur la
REMARQUE: Une icône en forme de cloche s'affichera à l'angle supérieur gauche
lorsque l'alarme est déclenchée. Appuyez sur la touche POWER pour activer ou
désactiver l'alarme.
5 FM200-fr-FR_V1.8 3/17
EXTECH INSTRUMENTS
Fonction Hold (Maintien des données)
Appuyez sur la touche HOLD pour figer les valeurs à l'écran lors du mode normal de
fonctionnement. L'icône HOLD s'affichera lorsque la touche HOLD est activée. En mode HOLD
certaines fonctions sont désactivées temporairement (MAX/MIN et la sélection des unités).
Appuyez sur la touche HOLD de nouveau pour retourner au mode normal de fonctionnement.
Fonction de rétro-éclairage
Appuyez sur le bouton / pour activ er le rétroéclairage de l'affichage. Mettez hors tension le
multimètre pour désactiver la fonction de rétroéclairage ou appuyez de nouveau sur le bouton
.
/
Auto-calibrage (HCHO)
Allumez le compteur et maintenez la touche MODE pour accéder au
mode de calibrage. “CAL” commencera à clignoter sur l'écran LCD.
Remarquez que la période de calibrage est d'environ 5 Minutes.
IMPORTANT : Veuillez effectuer l'étalonnage dans une absolument prop re
environnement aérien avec aucun HCHO à présent.
Déviation de température et d'humidité
Lorsque le compteur est arrêté appuyez et maintenez les touches MODE + + +
simultanément jusqu'à ce que l'écran LCD affiche 0.0°C et SET. Appuyez sur la touche HOLD /
pour augmenter la valeur ou appuyez sur la touche
l'ajustement de température appuyez sur la touche SET. Suivez les mêmes étapes pour la
déviation %HR.
réglage. L'écran LCD affichera "SAVE » (ENREGISTRER).
Pour terminer la déviation, réinitialisez le compteur (mettez l'appareil hors tension puis
remettez-le sous tension).
REMARQUE: Les plages de déviation maximales sont de ±9,9 °C/F et ±9,9 %HR.
Appuyez et maintenez enfoncé le bouton SET pour enregistrer les valeurs de
/ pour réduire la valeur. Pour sauter
6 FM200-fr-FR_V1.8 3/17
EXTECH INSTRUMENTS
Entretien
Pile faible
Quand l’icône de pile apparaît sur l’écran LCD, les piles doivent être remplacées.
Faites glisser le couvercle du compartiment des piles vers le bas pour ouvrir le compartiment.
Retirez les anciennes piles et remplacez-les par de nouvelles piles (toutes du même type) en
respectant la polarité. Ce compteur utilise six (6) piles 1,5 V AAA.
Rappel de sécurité concernant les piles
o Veuillez mettre les piles au rebut de manière responsable et en conformité avec la
réglementation locale, d’État et nationale en vigueur.
o N’incinérez jamais des piles ; elles risquent d’exploser ou de fuir.
o Ne mélangez jamais les types de piles. Installez toujours des piles neuves du même type.
Affichage des codes d'erreur
Les erreurs suivantes pourraient s'afficher sur le FM200.
ERR-1 : Le capteur température ou humidité est endommagé ou il existe une erreur de
communication du capteur
ERR-2 : Les valeurs de HCHO, température ou d'humidité sont hors de la plage de valeurs.
Si le capteur est soumis à une forte concentration de HCHO ou autres produits chimiques
sensibles énumérées dans le tableau de la sensibilité croisée du capteur, il lira ERR2.
Laissez le capteur tourner pendant quelques heures dans l'air pur le compteur affichera de
nouveau normal.
Indications pour le niveau HCHO (pour s'y référer uniquement)
0,03 ppm Niveau moyen à l’extérieur
0,10 ppm Limite supérieure recommandée pour les applications résidentielles par
ASHRAE , ANSI, EPA, NIOSH pour STEL
0,40 ppm Limite supérieure recommandée pour les applications résidentielles
0,50 ppm Limite sur les lieux de travail selon les règlements de l’OSHA
0,75 ppm Limite TWA selon les règlements de l’OSHA
0,80 ppm Niveau auquel la plupart des personnes détectent l’odeur pour la première fois
2,00 ppm Limite OSHA STEL
7 FM200-fr-FR_V1.8 3/17
EXTECH INSTRUMENTS
Substance
Sensibilité croisée (%)
CO
1
H2S
Pas de données
H2
0.1
SO2
12
NO2
Pas de données
NO
Pas de données
CL2
-3
C2H4
Pas de données
NH3
0.0
CO2
0.0
L'éthanol, Méthanol
50
phénol
7
la vapeur d'eau
0.0*
Données techniques
Plage de mesure HCHO 0,00 à 5,00 ppm
Précision HCHO ±25 % de valeur +0,03 ppm (déviation de base)
Remarque de précision : La précision répond aux critères
d'acceptation NIOSH avec ±25 % de la valeur réelle à un
niveau de confiance de 95 %
Résolution HCHO 0,01 ppm
Temp. Plage de mesure 0 °C à 50 °C (32 °F à 122 °F)
Résolution de température 0,1 °C (0,1 °F)
Plage de mesure humidité relative 10 à 90 % HR
Résolution HR 0,1 % HR
Précision de température ±1,0 °C (2,0 °F)
Précision de l’humidité relative : ±5 % (20 à 80 %HR) sinon la précision est ±7 %
Alimentation piles AAA x 6 pièces ou adaptateur CA/CC (fourni)
Dimensions du compteur 160 x 60 x 40 mm (6,3 x 2,4 x 1,6 po)
Dimensions LCD 42 x 33,5 mm (1,65 x 1,32 po)
Poids 181,4g (6.4 oz.)
La sensibilité croisée du capteur table
Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit.
* NB : dans la plage spécifiée. L'étape des modifications dans %RH produire une réponse
transitoire à court terme
Copyright © 2014-2017 FLIR Systems, Inc.
ISO-9001 Certified
www.extech.com
8 FM200-fr-FR_V1.8 3/17
